PREMIO ST1UW - Décodeur TV CGV - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Décodeur TV TNT
Connexion USB	Oui, IN/OUT
Nombre de chaînes gratuites	16 chaînes
Alimentation	Non précisé
Compatibilité	TNT
Fonctions principales	Réception TV numérique, adaptation TNT
Commandes	Boutons marche/arrêt, sélection
Dimensions	Non précisées
Poids	Non précisé
Indicateur lumineux	Oui, témoin USB
Fabricant	Non précisé
Type de signal	Numérique
Sortie vidéo	Non précisé
Sortie audio	Non précisé
Interface utilisateur	Non précisée
Garantie	Non précisée

FOIRE AUX QUESTIONS - PREMIO ST1UW CGV

Comment installer le CGV PREMIO ST1UW ?

Pour installer le CGV PREMIO ST1UW, suivez les étapes suivantes : 1. Déballez le produit et vérifiez que tous les composants sont présents. 2. Fixez le support mural si vous souhaitez l'accrocher. 3. Connectez le câble d'alimentation et les câbles audio/vidéo. 4. Allumez l'appareil et suivez les instructions à l'écran.

Quels types de connexion sont disponibles sur le CGV PREMIO ST1UW ?

Le CGV PREMIO ST1UW dispose de plusieurs types de connexion, y compris HDMI, USB, et des entrées audio analogiques. Consultez le manuel pour plus de détails sur chaque port.

Pourquoi mon CGV PREMIO ST1UW ne s'allume-t-il pas ?

Si votre CGV PREMIO ST1UW ne s'allume pas, vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, essayez de débrancher puis de rebrancher l'appareil.

Comment résoudre un problème de mauvaise qualité d'image sur le CGV PREMIO ST1UW ?

Pour résoudre un problème de mauvaise qualité d'image, vérifiez que le câble HDMI est correctement connecté et en bon état. Assurez-vous également que la source vidéo est de bonne qualité et compatible avec le CGV PREMIO ST1UW. Vous pouvez aussi ajuster les paramètres d'image dans le menu des réglages.

Que faire si le son ne fonctionne pas sur le CGV PREMIO ST1UW ?

Si le son ne fonctionne pas, vérifiez que le volume n'est pas coupé et que le paramètre de sortie audio est correctement configuré. Assurez-vous que les câbles audio sont bien connectés. Si vous utilisez des haut-parleurs externes, vérifiez leur fonctionnement avec un autre appareil.

Comment mettre à jour le logiciel du CGV PREMIO ST1UW ?

Pour mettre à jour le logiciel du CGV PREMIO ST1UW, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran. Assurez-vous que l'appareil est connecté à Internet.

Comment réinitialiser le CGV PREMIO ST1UW aux paramètres d'usine ?

Pour réinitialiser le CGV PREMIO ST1UW, accédez au menu des paramètres, sélectionnez 'Réinitialiser' ou 'Restaurer les paramètres d'usine', puis suivez les instructions à l'écran. Notez que cela supprimera toutes vos configurations personnalisées.

MODE D'EMPLOI PREMIO ST1UW CGV

3.3.1 Initialisation de l'unité de stockage USB externe 12 3.3.2 Enregistrer un programme TNT 13

3.3.2.1 Enregistrement direct (manuel) 13 3.3.2.2 Enregistrement différé à l'aide du «Programmateur» 15 3.3.2.3 Enregistrement différé à l'aide de l'«EPG» 15

3.4 LECTURES DES FICHIERS ENREGISTRES 16 3.5 RENOMMER UN FICHIER ENREGISTRE 17 3.6 VOLUME SONORE 17 3.7 TOUCHE INFO 18 3.8 TOUCHE QUALITY 18 3.9 SELECTION DE LA BANDE SON 19 3.10 RENUMEROTER LES CHAINES 19 3.11 CHAINES FAVORITES 20 3.12 SOUS-TITRES 20 3.13 GUIDE DES PROGRAMMES TV (EPG) 21

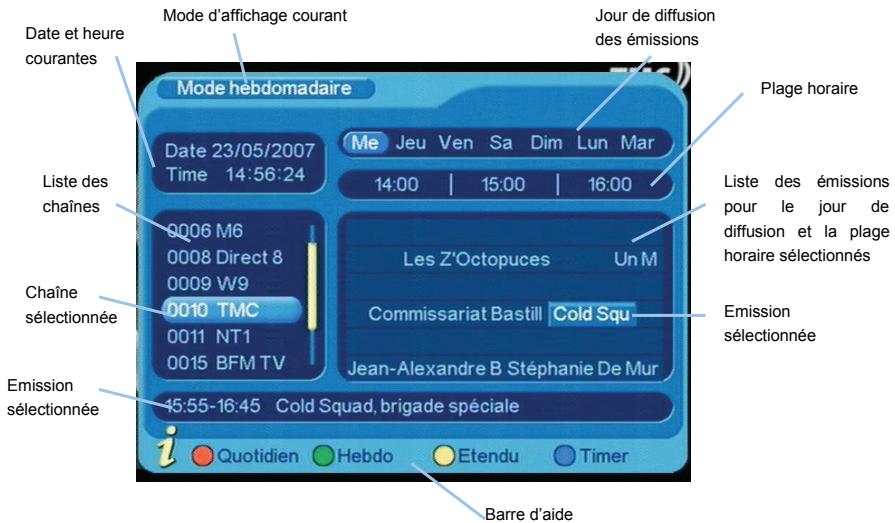

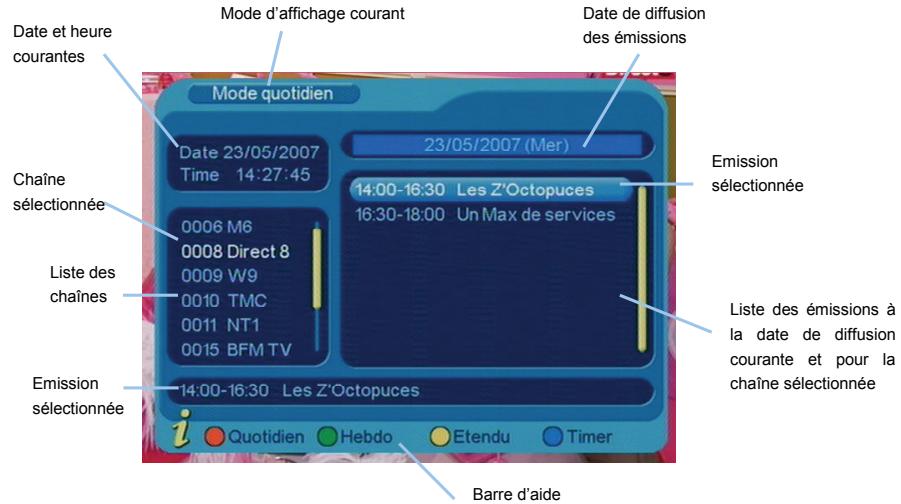

3.13.1 Mode quotidien 21 3.13.2 Mode hebdomadaire 22

3.14 TOUCHE AV ET MODES DE FONCTIONNEMENT 24 3.15 TELETEXTE 24

4 Description des MENUS 25

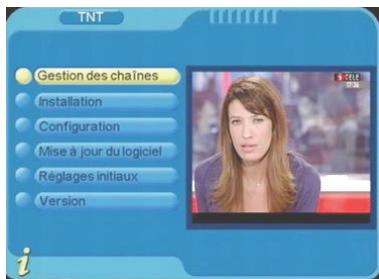

4.1 MENU PRINCIPAL 25 4.2 MENU TNT 26

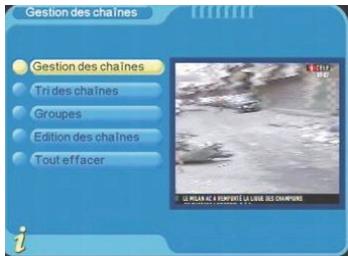

4.2.1 TNT/Gestion des chaînes 26

4.2.1.1 TNT\Gestion des chaînes\Gestion des chaînes 27 4.2.1.2 TNT\Gestion des chaînes\Tri des chaînes 28 4.2.1.3 TNT\Gestion des chaînes\Groupes 28 4.2.1.4 TNT\Gestion des chaînes\Edition des chaînes 28 4.2.1.5 TNT\Gestion des chaînes\Tout effacer 30

4.2.2 TNT/Installation 31

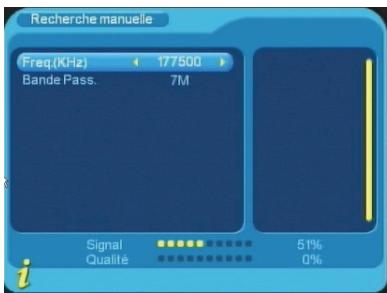

4.2.2.1 TNT\Installation\Recherche Auto 31 4.2.2.2 TNT\Installation\Recherche Canal 31 4.2.2.3 TNT\Installation\Recherche Fréquence 32

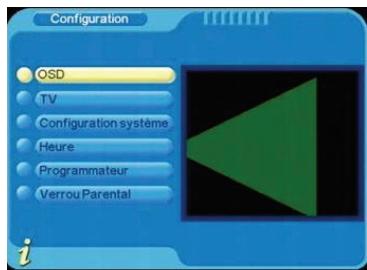

4.2.3 TNT/Configuration 32

4.2.3.1 Utilisation des sous-menus de configuration 33 4.2.3.2 TNT\Configuration\OSD 33 4.2.3.3 TNT\Configuration\TV 34 4.2.3.4 TNT\Configuration\Configuration système 35

4.2.3.5 TNT\Configuration\Heure 36 4.2.3.6 TNT\Configuration\Programmateur 37 4.2.3.7 Utilisation du Calendrier 39 4.2.3.8 TNT\Configuration\Verrou parental 39

4.2.4 TNT\Mise à jour du logiciel 40 4.2.5 TNT\Réglages initiaux 41 4.2.6 TNT\Version 42

4.3 CONNECTEURS USB 43 4.4 MENUVIDEO 43 4.5 MENU MUSIQUE 45 4.6 MENU PHOTOS 46 4.7 MENU JEUX 46 4.8 MENU PVR 47

4.8.1 Lire un fichier enregistré 47 4.8.2 Renommer un fichier enregistré 47 4.8.3 Effacer un fichier enregistré 47

5 CHARACTERISTIQUES TECHNIQUES 48 6 SAV ET FABRICANT 49 7 GARANTIE 49

ANNEXE A. LIST DES EMETTEURS TNT ET FREQUENCES 50 ANNEXE B. 4:3 ET 16:9: EXPLICATIONS 55 ANNEXE C. EXPLICATIONS GENERALES 56

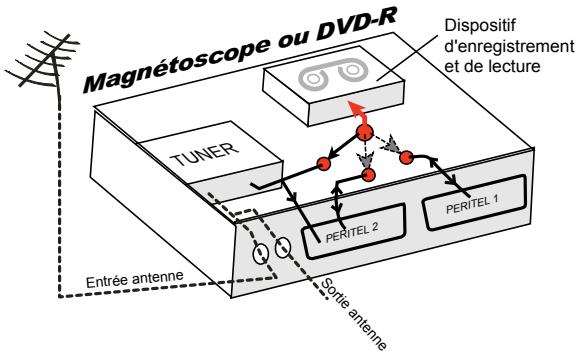

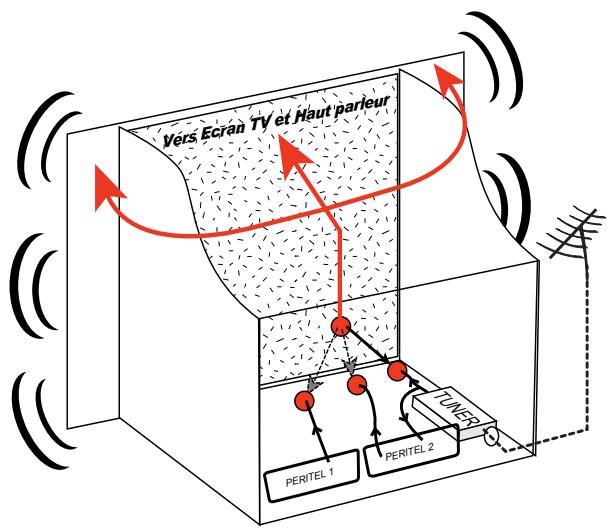

ANNEXE C.1. FONCTIONNEMENT D'UN TELEVISEUR (TV) 56 ANNEXE C.2. FONCTIONNEMENT D'UN MAGNETOSCOPE/DVD-R 57 ANNEXE C.3. UTILISATION D'UN ADAPTATEUR TNT 57

1.1 Consignes de sécurité

Veuillez lire attentivement ce manuel et plus particulièrement les consignes de sécurité ci-dessous avant de procéder à l'installation de votre adaptateur.

	Veuillez dire complètement ce manuel avant de démarrer l'installation.
	N'ouvre jamais l'appareil. Si nécessaire, confiez votre équipement à un réparateur spécialisé.
	Placez l'adaptateur dans un endroit sec et correctement ventilé. Ne le posez pas sur un objet mou tel que tapis ou mousse.
	Ne manipulez pas l'apparil ou les cables avec les mains mouillées ou dans une atmophère humide.
	Quand vous n'utilise pas votre adaptateur pendant une longue période (vacances par exemple), débranchelez le du secteur et du cable antenne afin d'une part de faire des économies d'énergie et d'autre part de le protégger contre un évientuel « Coup de Foudre ».
	Ne posez aucun objet sur votre adaptateur. Si celui ci doit être installé dans un meuble, prévoyez au moins 6 cm d'espace libre au-dessus.
	Ne posez jamais d'objets lourds sur l'adaptateur, même s'il n'est pas en service.
	Ne posez jamais de récipient contenant unquelconque liquide à proximité ou sur l'adaptateur.
	Déplacer l'adaptateur depuis un endroit froid vers un endroit chaud peut faire apparaitre de la condensation. Dans ce cas, attendre au moins deux heures pour permettre à la condensation de totalement s'évacuer.

1.2 Fonctions principales

Le PREMIO ST1UW est un adaptateur TNT simple tuner, permettant de recevoir les programmes Gratuits diffusés sur le réseau TNT (Télévision Numérique Terrestre) Français.

Il dispose d'un port USB pour y connecter un disque dur ou une clé USB (il est également possible de lire les cartes SD-Card, MMC, MemoryStick, CompactFlash, etc... via un adaptateur multicartes vers USB).

Le PREMIO ST1UW vous permettra de lire les fichiers video. mpg,. dat (MPEG-1/2 MP@ML),. vob (MPEG-2 MP@ML: Attention le son sera présent uniquement sur la sortie SPDIF),. avi (ISO MPEG4, Xvid, Divx 4.0 et 5.0), photos (JPEG) et audio (MP3 et WAV) présents sur le disque dur USB ou sur la clé USB.

Il vous permettra également d'enregistrer, en qualité numérique, les programmes TNT sur une clé ou un disque dur USB (Pour les enregistrements, il est recommandé d'utiliser plutôt un disque dur qu'une clé USB pour des raisons de vitesse d'écriture et d'espace disponible).

Caractéristiques principales

• Fréquence d'entrée: 149.5~858MHz, avec passage antenne
• Installation facile et rapide (recherche automatique des chaînes TNT)
• Numérotation automatique des chaînes (LCN)

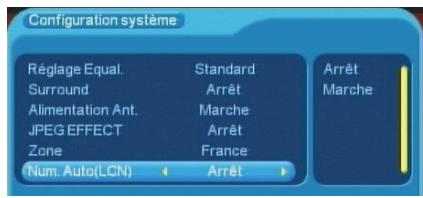

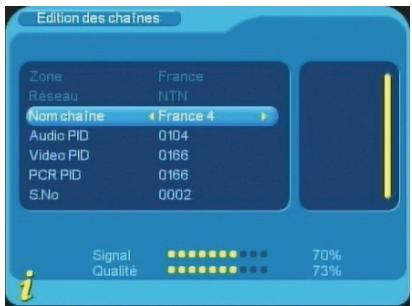

• Possibilité de renuméroter les chaînes Sous-titres
• Télatexte
• Guide des programmes sur 7 jours (EPG)
• Possibilité d'alimenter l'antenne en +5V, avec protection contre les courts-circuits.

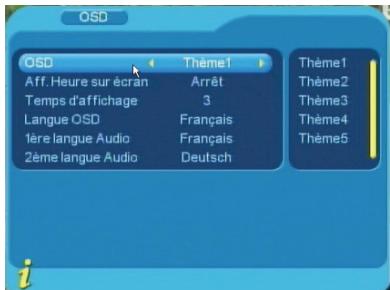

• Affichage sur écran "OSD", résolution 720x576
• 2 prises péritel : Une pour le TV (TV) et une pour le Magnétoscope/DVD-R (VCR/DVD-R)
• Sorties vidéo sur péritel TV : CVBS (vidéo composite) et RVB (Rouge, Vert, Bleu) Sortie vidéo sur péritel VCR/DVD-R: CVBS (vidéo composite)
• Recherche des chaînes TNT automatique ou manuelle
• Transparence de la Péritel VCR/DVD-R vers TV en mode veille (AUDIO stéréo, vidéo CVBS et Signaux de commutation)
• 1 sortie audio numérique SPDIF coaxiale (RCA)
• 100% compatible avec les deux formats de TV : 4:3 ou 16:9 (sélectionnable)
• Capacité de 999 programmes (TV et Radio)
• Compatibilité : DVB-T/MPEG-II MP@ML

Cemarquagepour l'europe

Le marquage CE qui est attaché à ce produit signifie sa conformité aux directives EMC (2004/108/EC) et LVD (2006/95/EC).

1.3 Accessoires

Télécommande

2x piles LR03/AAA

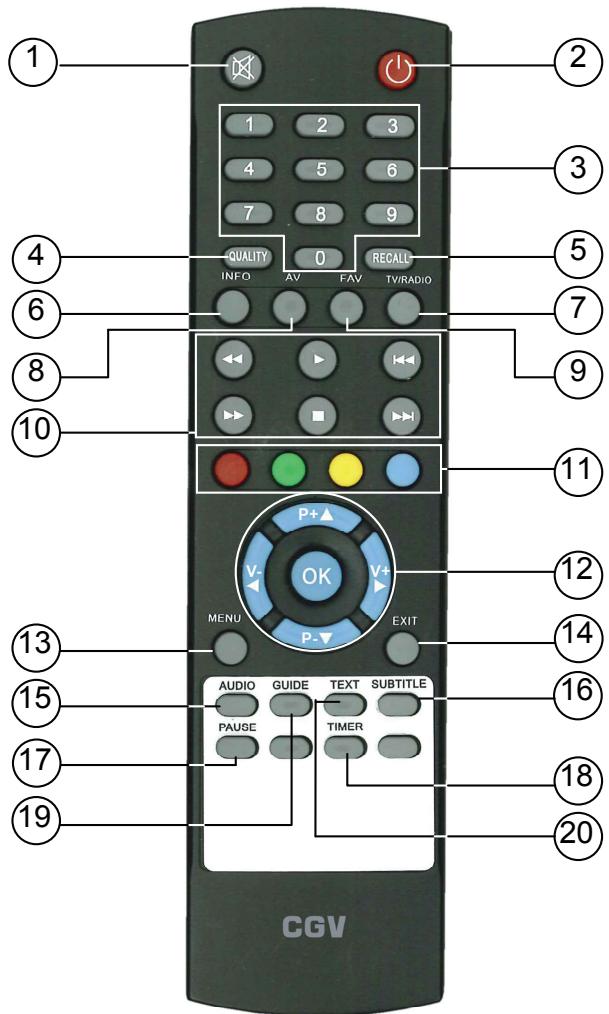

1.4 Télécommande

1.	Silence	Coupure du son (« MUTE »).
2.	Marche /Arrêt	Mise en marche ou en veille.
3.	0 - - - 9	Pavé numérique : PourCHOISIR une chaîne TNT directement ou entre les paramètres dans les menus.

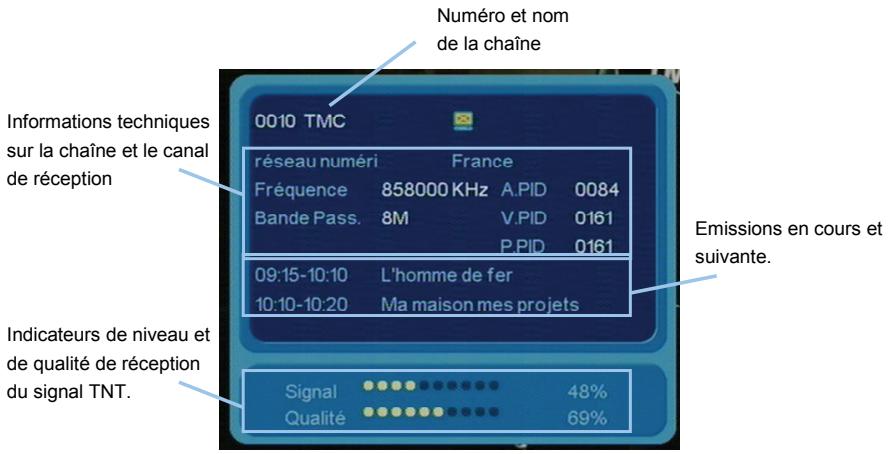

4.	QUALITY	Affiche des informations sur la chaîne TNT reçue, notamment le niveau et la qualité de réception de l'antenne TNT(cf. §3.8 p18).
5.	RECALL	Retour à la chaîne visualisée précédemment.
6.	INFO	Affiche le bandeau d'information (cf. §3.7 p18).
7.	TV / RADIO	Passage du mode TV au mode radio.
8.	AV	Passage du mode TNT à AV et vice-versa, permet la visualisation sur le TV de l'appareil branché sur la prise péritel VCR sansmettre le PREMIO ST1UW en veille (cf. §3.14 p24).
9.	FAV	Affichage de la liste deschainsines favorites (cf. §3.11 p20).
10.	« Retour rapide	- Permet d'effectuer un retour rapide (X2, X4, X8 et X20) lors d'une lecture de video ou de musique (cf. p43 à 45). - Dans le GUIDE des programmes EPG: Changement de jour
10.	« Avance rapide	- Permet d'effectuer une avance rapide (X2, X4, X8 et X20) lors d'une lecture de video ou de musique (cf. p43 à 45). - Dans le GUIDE des programmes EPG: Changement de jour
10.	« Play	Lance la lecture d'un fichier sélectionné (cf. p43 à 45).
10.	■ Stop	Stoppe la lecture/affichage (cf. p43 à 45).
10.	« Précédent	Lance la lecture du fichier précédent (cf. p43 à 45).
10.	Suivant	Lance la lecture du fichier suivant (cf. p43 à 45).
11.	Touches ROUGE	- Démarre l'enregistrement du programme TNT visualisé. - Pour effectuer certaines actions dans les menus.
11.	Touches VERTE	- Pour effectuer certaines actions dans les menus. - Initialisation de l'unité de stockage USB externe avant enregistrentes (clé ou disque dur USB).

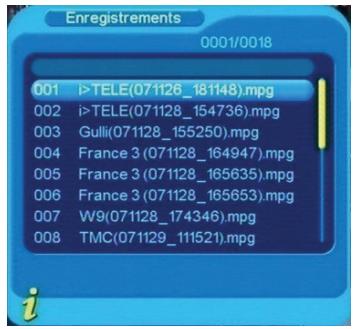

11.	Touches JAUNE	- Affiche la liste des fichiers enregistrés contenu dans le dossier PVR. - Pour effectuer certaines actions dans les menus.
11.	Touches BLEUE	- Permet d'effectuer un saut lors de la lecture d'un fichier enregistré (fonction GOTO) - Pour effectuer certaines actions dans les menus.
12.	P+▲ / P-▼	Chaîne suivante/précédente (cf. §3.1 p11). Déplacement haut/bas dans les menus.
12.	V+▶ / V-▲	Déplacement droite/gauche dans les menus. Réglage du volume sonore. Changement de groupe des listedes dechains (cf.§3.2 p11).
12.	OK	Affiche la liste deschains (cf. §3.2 p11). Confirmé les choses dans les menus.

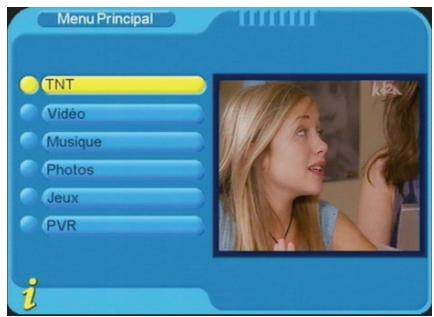

13.	MENU	Affiche le menu principal (cf. §4.1 p25).
14.	EXIT	Retour au menu précédent ou sortie du menu.
15.	AUDIO	Sélection de la langue (si la chaîne TNT transmet plusieurs langues) et du mode stéreo ou mono (cf. §3.9 p19).
16.	SUBTITLE	Sélection et activation des sous-titres (si la chaîne TNT les transmet) (cf. §3.12 p20).
17.	PAUSE	Gel de l'image affichée à l'écran (Arrêt sur image).
18.	TIMER	Accès direct auprogrammateur d'enregistrement (TIMER) (cf. §4.2.3.6 p37).
19.	GUIDE	Affichage du guide des programmes (EPG=programme TV) (si la chaîne TNT le transmet) (cf. §3.13 p21).
20.	TEXT	Affichage du télétexte (si la chaîne TNT le transmet).

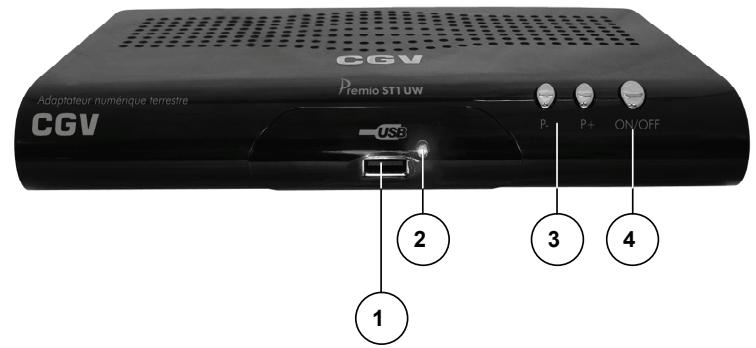

1.5 Connectique et contrôles

1.	Port USB	Connecteur USB pour connexion d'une clé ou d'un disque dur USB permettant l'enregistrement de vos programmes TNT, la lecture de fichiers photo, audio/vidéo ou pour la mise à jour de votre adaptateur PREMIO ST1UW.
2.	VOYANT "POWER"	S'allume en rouge quand l'adaptateur est en veille et en bleu lorsqu'il est en marche.
3.	P+ et P-	Changement de chaîne.
4.	ON/OFF	Mise en marche/mise en veille de l'adaptateur.
5.	ANT OUT	Sortie ANTenne (à relier à votre TV/magnétoscope)(optionnel).
6.	ANT IN	Entrée antenne (à relier à votre prise d'antenne murale ou à votre antenne d'intérieur).
7.	SPDIF	Sortie audio numérique SPDIF coaxiale à relier à votre amplificateur Home Cinéma (optionnel).
8.	VCR – DVD R	A connecter sur la prise péritel de votre magnétoscope ou enregistreur de DVD (DVD-R) (optionnel).
9.	TV	A connecter sur la prise péritel de votre TV
10.	AC IN	Cordon d'alimentation secteur.

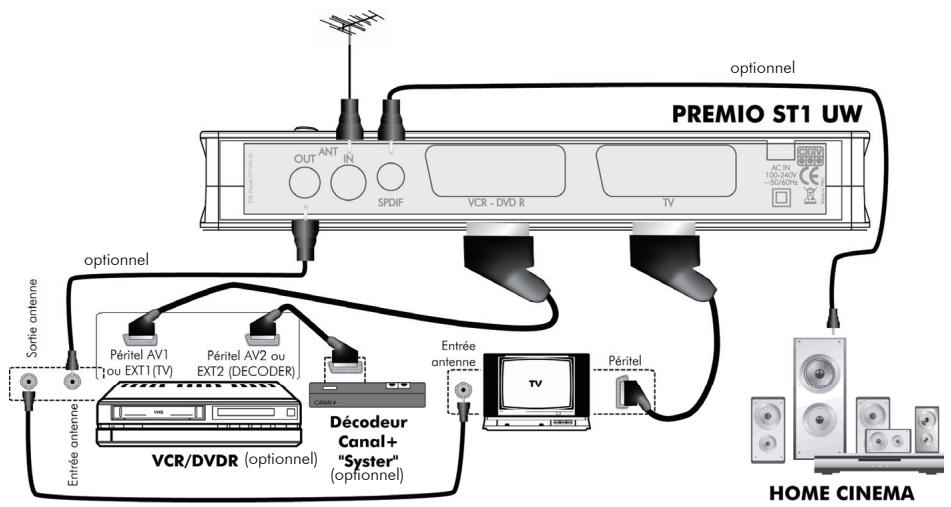

2.1 Branchements

Nota : Les différents câbles de branchement ne sont pas fournis.

1. Entrantin

A connecter à votre antenne «râteau» de toit (via la prise d'antenne murale) ou à votre antenne d'intérieur.

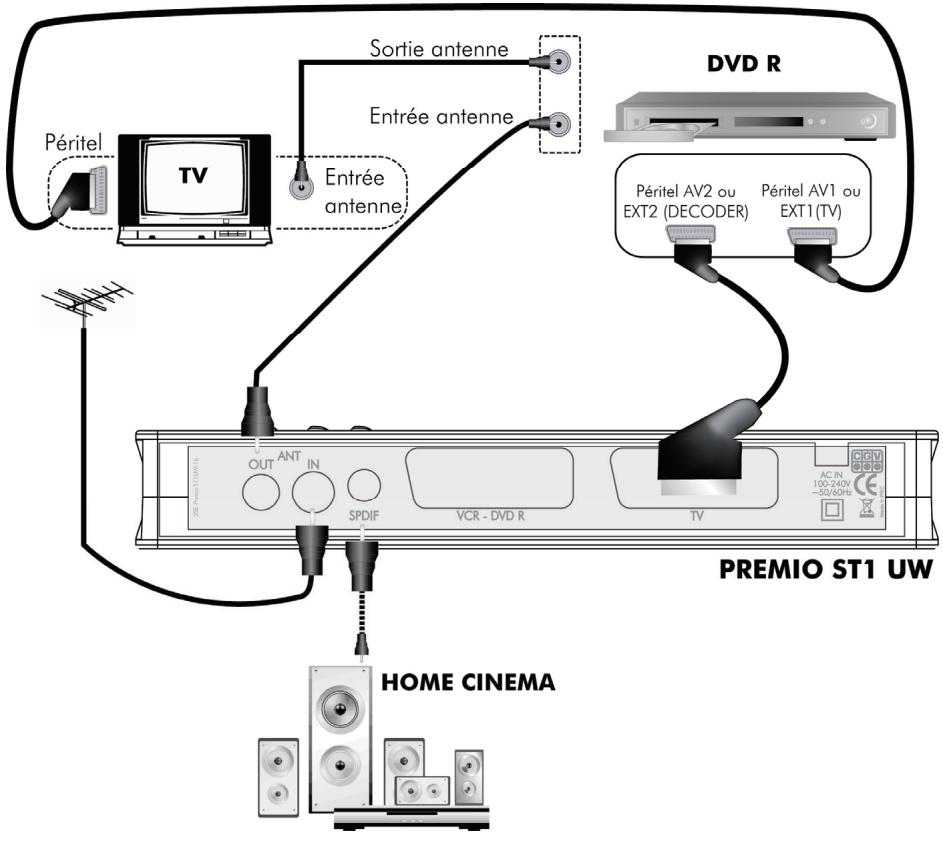

2. Peritel TV :

Ne raccordez pas le PREMIO ST1UW au secteur avant d'avoir raccordé vos équipements.

Insérez les piles dans la télécommande en respectant les polarités.

Vérifiez que l'appareil (magnétoscope, DVD-R ou autre) connecté à la prise péritel «VCR-DVD-R» de votre PREMIO ST1UW est.

Note: Si votre enregistreur DVD-R ne peut pas enregistrer par sa prise péritel TV, réalisez alors les branchements suivants :

Si vous utilisez le branchement ci-dessus, voici quelques indications utiles :

• Pour regarder la TNT : mettre l'enregistreur (DVD-R) en veille.
• Pour enregistrer un programme TNT, il faut indiquer à votre enregistreur DVD-R que vous souhaitez enregistrer les signaux qui entrent sur sa prise péritel AV2 ou EXT2 ou E2 ou A2, selon l'indication inscrite sur le DVD-R.

Pour cela, appuyer sur la touche P-▼ (programme -) de votre enregistreur

DVD-R, et faire défiler les chaînes jusqu'à faire apparaitre la chaine AV2, EXT2, E2 ou A2 (les noms différents selon la marque de votre enregistreuse DVD-R, reportez-vous à sa notice d'utilisation pour plus de précisions). Sélectionner sur le PREMIO ST1UW une chaine à enregistrer et lancer l'enregistrement sur le DVD-R.

2.2 Première mise en route

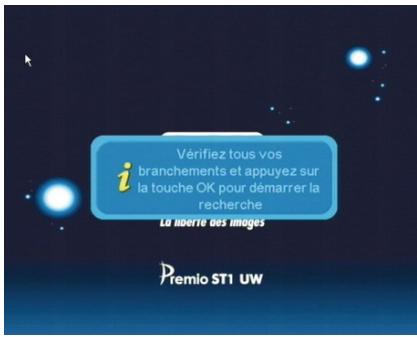

Lorsque vous branchez votre PREMIO ST1UW pour la première fois, un message d'information semblable à celui représenté ci-contre apparait à l'écran. Procédez comme suit :

Vérifiez tous vos branchements en vous aidant des schémas de branchements présentés au §2.1 p8.

Appuyez sur la touche OK de votre télécommande pour lancer la recherche automatique de toutes les chaînes TNT.

Attendez que la recherche des chaînes soit totalement terminée (voir ci-dessous).

Cela peut prendre quelques minutes.

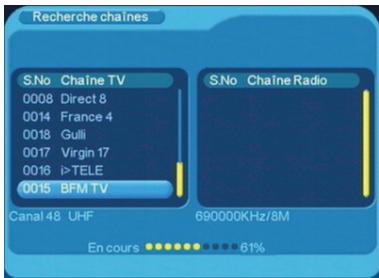

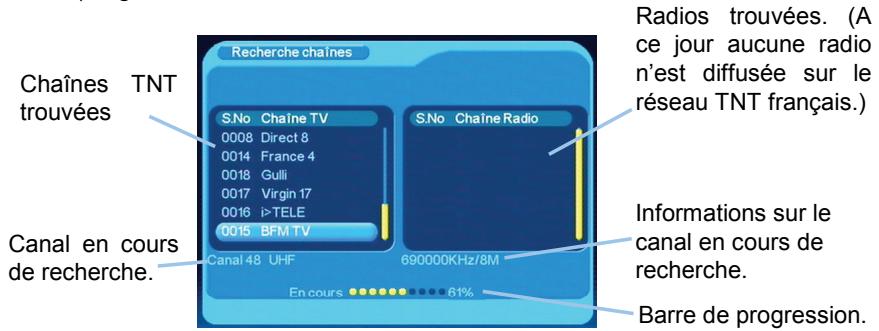

Lors de la recherche automatique des chaînes, l'écran ci-dessous vous renseigne sur sa progression :

Une fois la recherche terminée, le PREMIO ST1UW sauvegarde automatiquement les chaînes trouvées et affiche automatiquement la première chaîne trouvée.

3.1 Sélection des chaînes

Pour afficher la chaîne TNT que vous désirez regarder, vous pouvez :

Utilisez les touches P + / P - de la télécommande ou les boutons P + / P - de la face avant de votre PREMIO ST1UW (Affichage de la chaîne suivante/précédente) ou encore taper directement le numéro de la chaîne en vous servant du pavé numérique de la télécommande.

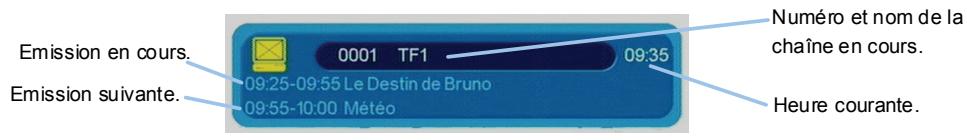

À chaque changement de chaîne, un bandeau vous donnant des informations sur la chaîne en cours de visualisation apparaît dans le bas de l'écran pendant quelques secondes puis disparaît automatiquement.

3.2 Liste des chaînes

À tout moment, lorsque vous êtes en train de visualiser une chaîne, vous pouvez appuyer sur la touche OK de la télécommande pour accéder à la liste des chaînes :

Utilisez les touches V + et V de la télécommande pour modifier le groupe de chaînes (Favoris) couramment affiché. Reportez-vous au §4.2.1.1 p27 pour obtenir plus d'informations sur les groupes de chaînes (Favoris).

Utilisez les touches P + et P - pour sélectionner la chaîne désirée, puis affichez-la en appuyant sur la touche OK.

La touche EXIT vous permettra de faire disparaître la liste des chaînes.

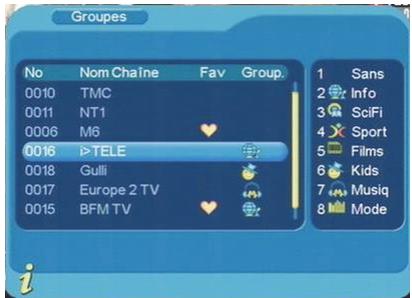

Sélection du Groupe (Favoris)

Liste des chaînes contenues dans le groupe sélectionné.

3.3 Enregistrements

En plus des fonctionnalités de lecture multimédia, votre PREMIO ST1UW vous permet aussi d'enregistrer un programme TNT sur une unité de stockage externe telle qu'une clé USB ou un disque dur USB. Lisez attentivement ce qui suit et grâce à votre PREMIO ST1UW, profitez sans réserve des fonctions d'enregistrements numériques haute qualité de vos programmes TNT (qualité se rapprochant de celle des DVD).

3.3.1 Initialisation de l'unité de stockage USB externe

Avant de connecter votre unité de stockage USB externe, assurez-vous qu'elle est formatée en FAT32. Les systèmes de fichiers du type NTFS, HFS, ext3, etc. ne sont pas supportés (message « Pas de clé ou de carte »). Notre unité de stockage USB doit comporter 1 seule partition FAT32. Rendez-vous sur le forum de CGV (www.cgvforum.fr) dans la rubrique astuce pour connaître la procédure de formatage.

Avant de faire des enregistrements, il est impératif d'initialiser l'unité de stockage USB sur laquelle vous allez faire vos enregistrements :

1. Branchez le périphérique sur le port USB de votre PREMIO ST1UW. Un message « Veuillez patienter, installation de périphérique en cours » s'affiche et reste affiché jusqu'à ce qu'il soit installé.
2. Une fois que le message disparaît, appuyez sur la touche VERTE de la télécommande.
3. Sélectionnez l'unité de stockage USB où vous désirez stocker vos enregistrements (/sda1) puis validez par un appui sur la touche OK.
4. Le message « Changer le répertoire ? » s'affiche. Sélectionnez « OUI » puis appuyez sur OK pour valider.
5. Un message de confirmation («Action réussie») vous indique que l'opération s'est bien déroulée. Quittez l'initialisation en appuyant sur la touche EXIT de la télécommande.

TRUC et ASTUCE :

1: Si un message « taille de disque invalide » s'affiche, attendre plusieurs minutes (20 min) et recommencez l'opération d'initialisation. 2: Si un message « Pas de clé ou de carte » s'affiche alors il vous faudra effectuer un formatage en FAT32 de votre disque dur ou clé USB à l'aide d'un ordinateur. Rendez-vous sur le forum de CGV (www.cgiforum.fr) dans la rubrique astuce pour connaître la procédure de formatage. 3: Si vous constatiez des mosaïques dans l'image lors de la lecture d'enregistrement (image saccadée), effectuez un formatage de votre unité de stockage à l'aide d'un ordinateur. Rendez-vous sur le forum de CGV (www.cgvforum.fr) dans la rubrique astuce pour connaître la procédure de formatage.

3.3.2.1 Enregistrement direct (manuel)

Pour réaliser un enregistrement direct, à savoir enregistrer immédiatement le programme TNT que vous êtes en train de regarder, procédez de la manière suivante :

1. Appuyez sur la touche ROUGE de la télécommande. Le message « Durée de l'enregistrement... » s'affiche.
2. Entrez une durée d'enregistrement (HH : MM) à l'aide des touches du clavier numérique de la télécommande.
3. Validate en appuyant sur « OK ». Le message « Démarage de l'enregistrement » s'affiche (cf. ci-contre) puis l'indication REO s'affiche brièvement à l'écran.

Remarque: La durée de l'enregistrement pré-enregistrée dans le message correspond à la durée restante du programme en cours (informations obtenues par le guide des programmes EPG).

Le fichier enregistré qui sera créé sur votre unité de stockage sera automatiquement nommé sous la forme : chaine_date_heure). mpg (par exemple «W9(080514_174346). mpg» pour un enregistrement de la chaine W9 démarré le 14 mai 2008 à 17h43m46s) mais cependant, vous avez la possibilité de renommer les fichiers enregistrés (cf. §3.5 P17 ).

Pour arrêter l'enregistrement en cours, appuyez simplement sur la touche (STOP) de la télécommande. Confirmez ensuite l'arrêt avec « OUI » (en appuyant sur la touche V-« pour sélectionner « OUI » puis sur la touche OK pour valider).

• Lorsqu'un enregistrement est en cours, la plupart des touches de la télécommande sont désactivées afin d’éviter qu’une mauvaise manipulation ne vienne compromettre cet enregistrement. Les seules touches restant actives sont :

Les touches de volume : MUTE, V- et V+. Notez bien que ces touches n'ont aucune influence sur le volume sonore de votre enregistrement; seul le son envoyé à votre téléviseur est concerné.

La touche ■ (STOP) qui vous permettra, après confirmation, d'arrêter l'enregistrement en cours.

La touche AV vous permettra de visualiser sur votre TV l'appareil qui est connecté sur la prise péritel VCR-DVD R sans en perturber l'enregistrement.

Lorsque vous réaliserez des enregistrements de plus de 2 heures, votre enregistrement sera composé de 2 fichiers (ou plus suivant le temps d'enregistrement). La lecture de l'enregistrement s'arrête donc après environ 2 heures de lecture et il vous faudra alors lancer la lecture du fichier suivant (A cause des limitations du format de fichiers FAT32, la taille des fichiers d'enregistrement ne peuvent pas dépasser 4Go (quatre GigaOctets), soit environ deux heures d'enregistrement. Aussi, afin de contourner cette limitation, le PREMIO ST1UW create un nouveau fichier d'enregistrement dés que la limite des 4Go est atteinte. Le nom de ces fichiers, créés en supplément en cas d'enregistrements longs, sera le nom du fichier original complété par un numéro à trois chiffres représentant le numéro d'ordre du fichier).

Par exemple : Vous lancez l'enregistrement de la chaîne W9 le 14 mai 2008 à 17h43m46s. Le fichier original d'enregistrement créé sera nommé : «W9(080514_174346). mpg». Si vous enregistrez durable plus qu'environ deux heures (c'est-à-dire si la taille du fichier original vient à dépasser les 4Go), alors le PREMIO ST1UW crée automatiquement un fichier supplémentaire qui est nommé : «W9(080514_174346)_001. mpg». Et ainsi de suite à chaque fois que la limite des 4Go est atteinte : Les fichiers d'enregistrement suivants auront pour nom : «W9(080514_174346)_002. mpg», «W9(080514_174346)_003. mpg», etc.

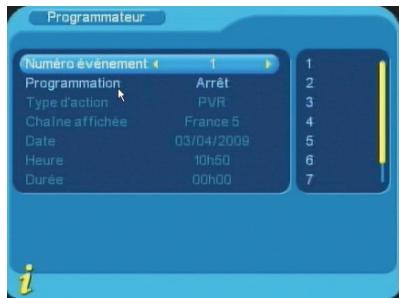

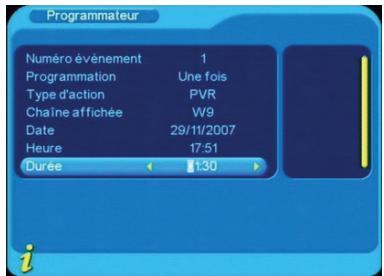

3.3.2.2 Enregistrement différé à l'aide du «programmateur

En plus de l'enregistrement direct, qui nécessite votre présence pour lancer l'enregistrement, le PREMIO ST1UW dispose d'un «Programmateur d'enregistements» afin d'effectuer des enregistements programmés, pendant votre absence.

Pour programmer un enregistrement sur une unité de stockage externe, procédez comme suit :

• En premier lieu, faites l'initialisation de l'unité de stockage si vous branchez votre disque dur pour la première fois (cf. §3.3.1 p12).
• Appuyez sur la touche TIMER de la télécommande.
• Choisissez le type de «Programmation» («Une fois», «Quotidien»... etc.).

• Sélectionnez la valeur «PVR» dans «Type d'action» (pour activer l'enregistrement vers l'USB). Sélectionnez la chaîne, la date, l'heure de début et enfin la durée de l'enregistrement (notez qu'il s'agit bien d'une durée d'enregistrement et non pas de l'heure de fin...).
• Appuyez sur la touche EXIT pour quitter le programmeur. Votre programmation sera automatiquement enregistrée.
• Pour annuler la programmation, basculez le paramètre « Programmation » sur « Arrêt » puis appuyez sur EXIT pour sortir.

Si vous le désirez, vous pouvez mettre votre PREMIO ST1UW en veille, car il se rallumera automatiquement avant de démarrer l'enregistrement programme. Reportez-vous au 4.2.3.6 p37 pour obtenir plus d'informations sur la fonction programmateur.

3.3.2.3 Enregistrement différé à l'aide de l'«epg

Cette méthode évite d'avoir à sélectionner la chaine, la date, l'heure de début et la durée de l'enregistrement. Sélectionnez simplement le programme à enregistrer et appuyez sur la touche BLEUE via le guide des programmes (EPG). Reportez-vous au §3.13 p21 pour obtenir plus d'informations sur cette fonction.

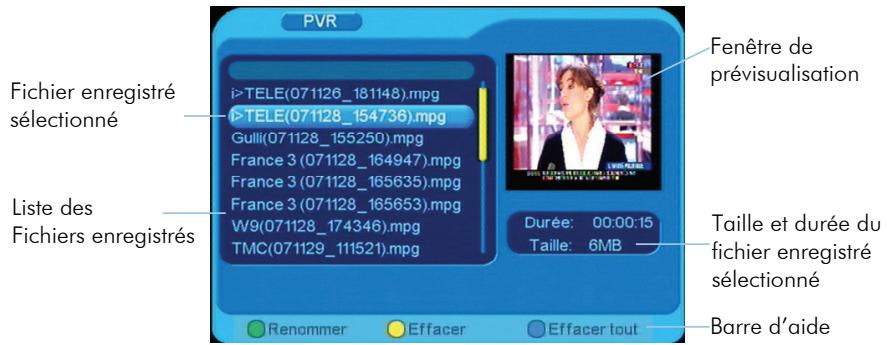

3.4 Lectures des fichiers enregistrés

Vous disposez de 2 méthodes d'accès à vos fichiers enregistrés :

• La touche JAUNE (voir ci-dessous) pour un accès rapide (lecture) à la liste de vos fichiers enregistrés.
• Le menu « PVR » pour gérer (lecture, prévisualisation, renommage, suppression) vos fichiers enregistrés (voir §4.8 p47 pour plus d'info concernant le menu PVR)

Touche JAUNE

Pour relire un fichier précédemment enregistré avec votre PREMIO ST1UW, appuyez sur la touche JAUNE de la télécommande pour afficher la liste des fichiers enregistrés présents sur l'unité de stockage USB externe. Sélectionnez ensuite le fichier enregistré que vous désirez visualiser à l'aide des touches P+▲/P-▼, puis appuyez sur la touche OK de la télécommande pour lancer la lecture.

Pendant la lecture des fichiers enregistrés, vous pourrez utiliser :

Les touches MUTE, V + ▶ et V - - Les touches « » pour effectuer un retour ou une avance rapide. La touche PAUSE. - Les touches « » pour débuter la lecture du fichier enregistré précédent / suivant. - La touche INFO pour afficher les informations sur le fichier enregistré en cours de lecture. - La touche (Play) pour repasser en lecture après une PAUSE ou un retard/avance rapide. La touche (STOP). - La touche BLEUE pour effectuer un saut dans la lecture à une heure donnée (fonction GOTO), exemple :

Pendant la lecture d'un enregistrement, appuyez sur la touche BLEUE, la

fenêtre ci-contre s'ouvre.

Entrez à l'aide des touches de la télécommande « 0030 » puis appuyez sur OK. La lecture « saute » alors 30 minutes après le début du fichier.

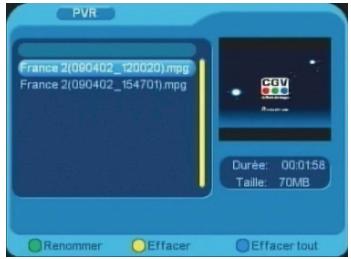

3.5 Renommer un fichier enregistré

1. Rendez-vous dans le menu « PVR » (MENU/PVR ou voir §4.8 p47 pour plus d'informations) pour afficher la liste des fichiers enregistrés contenus dans votre support de stockage USB.
2. Sélectionnez le fichier que vous souhaitez renommer et appuyez sur la touche VERTE de la télécommande.

1. Le clavier s'ouvre. Utilisez :

Les touches 1 à 9 pour ajouter un caractère, en appuyant éventuellement plusieurs fois sur la touche pour avoir accès à tous les caractères, à la manière d'un téléphone portable. La touche ROUGE pour basculer du mode numérique (0-9) au mode alphabet (a-z) et vice-versa.

La touche VERTE pour basculer du mode majuscule au mode minuscule et vice-versa.

La touche JAUNE pour insérer un caractère ou un espace. La touche BLEUE pour supprimer le caractère sélectionné.

Les touches V + et V - pour déplacer le curseur de sélection (soulignement). Une fois les modifications terminées, appuyez sur la touche OK pour sortir du clavier virtuel en enregistrant les modifications ou sur la touche EXIT pour annuler les modifications.

3.6 Volume sonore

Lorsque vous visualisez une chaîne, un fichier vidéo ou écoutez un fichier musical, vous pouvez utiliser les touches V + et V - pour augmenter ou baisser le volume sonore.

Le changement de volume sonore s'applique aussi à la sortie audio numérique SPDIF, sauf lorsqu'une bande son AC-3 (Dolby-Digital 5.1) est sélectionnée (Voir §3.9 p19) ; dans ce cas, le réglage du volume sonore n'agit pas sur la sortie SPDIF excepté lorsqu'il est réglé à zéro (au minimum), ce qui a pour effet de couper complètement la sortie SPDIF (Le fonctionnement du volume sonore de la sortie SPDIF, lorsqu'une bande son AC-3 est sélectionnée est du type «Tout ou Rien»).

3.7 Touche INFO

Lorsque vous visualisez une chaîne, vous pouvez appuyer sur la touche INFO de la télécommande pour afficher le bandeau d'information (cf. §3.1 p11).

3.8 Touche QUALITY

Lorsque vous visualisez une chaîne, appuyez sur la touche QUALITY pour afficher un dialogue regroupant différentes informations sur la chaîne en cours de visualisation. Vous pourrez, en particulier, visualiser le niveau et la qualité de la réception du signal TNT de votre antenne.

L'écran ci-dessous s'affiche :

3.9 Sélection de la bande son

Lorsque vous visualisez une chaîne, vous pouvez accéder à la sélection de la bande son en appuyant sur la touche AUDIO de la télécommande. La fenêtre ci-contre s'affiche. Utilisez les touches V+▶ et V-▶ pour modifier le mode audio courant (Stéréo, gauche, droite).

Utilisez les touches V+▶ et V-▶ pour sélectionner la bande son désirée, puis validez avec la touche OK.

Appuyez sur la touche EXIT pour quitter la fenêtre.

Nota : Les bandes son disponibles dépendent de la chaîne TNT. Certaines chaînes diffusent parfois une bande son en AC-3 (Dolby Digital 5.1), identifiée par le terme «AC-3» dans la fenêtre de sélection des bandes son (Voir exemple ci-dessus).

ATTENTION: Si vous sélectionnez une bande son AC-3, le son

analogique ne sera plus disponible sur aucune des péritels (TV et VCR-DVD-R). Seule la sortie SPDIF fournira du son au format numérique, et il sera donc nécessaire d'utiliser un amplificateur de type «Home Cinema» pour la reproduction du son; Le réglage du volume sonore de votre PREMIO ST1UW n'a alors plus d'effet sur la sortie SPDIF, sauf lorsque le volume sonore est réglé au minimum (à zéro), ce qui a pour effet de couper complètement la sortie SPDIF (voir §3.6 p17). Le volume sonore doit donc être réglé par l'intermédiaire de l'amplificateur «Home Cinema» sur lequel la sortie SPDIF est connectée.

3.10 Renuméroter les chaînes

Pour changer la numérotation d'une chaîne, suivez les différentes étapes expliquées ci-dessous :

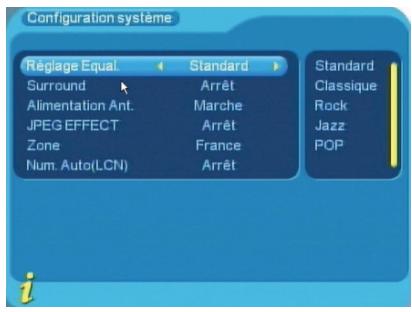

1. Dans le menu Configuration système (MENU/TNT/Configuration/Configuration système), sélectionnez « Arrêt » afin d'arrêter la fonction de numérotation automatique (Num. Auto (LCN)). Appuyez sur EXIT pour sortir.

ATTENTION, lorsque vous désactivez la fonction de numérotation automatique, cela a pour effet de modifier toute la numérotation. Il vous faudra alors peut-être renumérer la totalité des chaînes.

1. Dans le menu Edition des chaînes (MENU/TNT/Gestion des chaînes/Edition des chaînes), Sélectionnez la chaîne que vous souhaitez rénumérer et appuyez sur la touche JAUNE pour éoperator cette chaîne.
2. Descendez sur le paramètre « S. No » et entrez le nouveau numéro que vous souhaitez attribuer à la chaine sélectionnée.

1. Appuyer sur OK pour valider le changement ou sur EXIT pour annuler.

Lorsque vous êtes en train de visualiser une chaîne TNT, vous pouvez à tout moment appuyer sur la touche FAV pour accéder à la liste des chaînes favorites que vous aurez préalablement créée (reportez-vous au §4.2.1.1 p27 pour obtenir plus d'informations sur les listes de chaînes favorites).

Utilisez les touches P + et P - pour sélectionner la chaîne désirée, puis affichez-la en appuyant sur la touche OK.

La touche EXIT vous permettra de quitter la fenêtre.

3.12 Sous-titres

Lorsque vous visualisez une chaîne, vous pouvez accéder au dialogue de sélection des sous-titres en appuyant sur la touche SUBTITLE de la télécommande. La fenêtre ci-contre s'affiche :

Utilisez les touches V + et V - pour activer/désactiver l'affichage des sous-titres (Marche/Arrêt).

Utilisez les touches P + et P - pour sélectionner la langue désirée, puis validez avec la touche OK.

La touche EXIT vous permettra de quitter le dialogue sans enregistrer les modifications.

Nota : Les sous-titres et langues disponibles dépendent de la chaîne TNT en cours de visualisation. Certaines chaînes TNT ne diffusent pas de sous-titres et il n'est donc pas possible de les afficher.

3.13 Guide des programmes TV (EPG)

En appuyant sur la touche GUIDE de la télécommande, vous accédez au guide électronique des programmes TV (EPG). Le guide des programmes TV peut fonctionner de deux manières différentes : en mode Quotidien ou en mode Hebdomadaire. Le mode Quotidien permet uniquement de visualiser le programme de la journée sur chacune des chaînes TNT. Le mode Quotidien est le mode par défaut lorsque vous appuyez sur la touche GUIDE de la télécommande. Le mode Hebdomadaire permet d'obtenir le guide des programmes TV sur sept jours, à condition que la chaîne TNT le transmette. (Si la chaîne ne transmet pas le guide des programmes TV sur la semaine, il ne pourra alors pas être affiché par votre PREMIO ST1UW).

Nota : Attention, certaines chaînes TNT ne transmettent pas le guide des programmes TV complet. Cependant, les chaînes ont l'obligation de transmettre au minimum les informations sur l'émission en cours et sur la suivante.

3.13.1 Mode quotidien

Le mode Quotidien est le mode utilisé par défaut lorsqu vous affichez le guide des programmes avec la touche GUIDE. Le guide des programmes en mode Quotidien est représenté ci-dessous :

• Utilisez les touches V + et V - pour passer de la liste des chaînes (à gauche) à la liste des émissions (à droite).
• Utilisez les touches P + et P - pour sélectionner une chaîne (si vous âtes dans la liste des chaînes, à gauche) ou une émission (si vous âtes dans la liste

des émissions, à droite). Dans ce dernier cas, la liste des émissions (à droite) sera mise à jour automatiquement pour correspondre à la chaîne sélectionnée. - Utilisez les touches « et » pour changer le jour de la date de diffusion. - Utilisez la touche VERTE pour passer au mode Hebdomadaire. - Utilisez la touche BLEUE pour transférer automatiquement les informations de l'émission couramment SéLECTIONNée au programmeur d'enregistrements (Voir §4.2.3.6 p37 pour plus d'infos sur le programmeur d'enregistrements).

• Utilisez la touche JAUNE pour afficher une description détaillée de l'émission sélectionnée. (Voir ci-contre).
• Utilisez la touche EXIT pour quitter le guide des programmes.

3.13.2 Mode hebdomadaire

Le mode Hebdomadaire est obtenu en pressant la touche VERTE de la télécommande lorsque le guide des programmes TV est ouvert. Les programmes TV sont alors affichés sur une période d'une semaine (7 jours). Attention, les programmes TV sur une semaine ne sont pas toujours transmis par la chaîne TNT. Dans ce cas, votre PREMIO ST1UW ne pourrait pas les afficher. Vous pouvez passer du mode Hebdomadaire au mode Quotidien en appuyant sur la touche ROUGE de la télécommande.

Le guide des programmes en mode Hebdomadaire est représenté ci-dessous :

À partir de cette fenêtre d'affichage du guide des programmes TV:

• ement (partie droite de l'écran), en face de chaque chaîne correspondante, pour le jour sélectionné (en haut) et les horaires indiqués (en haut deuxième ligne).
• îne sélectionnée, pour le jour de diffusion sélectionné (en haut) et sur la plage horaire indiquée (en haut deuxième ligne).
• Utilisez les touches « et » pour sélectionner le jour de diffusion (en haut).
• Utilisez la touche ROUGE pour passer au mode quotidien.
• Utilisez la touche BLEUE pour transférer les informations de l'émission couramment sélectionnée au programmateur d'enregistements (Timer) (Voir §4.2.3.6 p37 pour plus d'infos sur le programmateur d'enregistements).

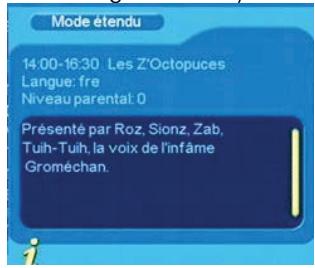

• Utilisez la touche JAUNE pour afficher une description détaillée de l'émission sélectionnée. (Voir ci-contre).
• Utilisez la touche EXIT pour quitter le guide des programmes.

3.14 Touche AV et modes de fonctionnement mode ACTIF

(Le PREMIO ST1UW est allumé et affiche une chaîne TNT)

Mode "AV" en mode ACTIF

(le PREMIO ST1UW est allumé et l'utilisateur a appuyé sur la touche «AV»)

Mode VEILLE

(Le PREMIO ST1UW est en veille, le voyant rouge est allumé sur la face avant)

3.15 Télétexte

Lorsque vous visualisez une chaîne de la TNT qui diffuse du télétexte (ex. TF1), appuyez sur la touche TEXT de la télécommande du PREMIO ST1UW et naviguez dans le télétexte grâce à la télécommande de votre PREMIO ST1UW.

4.1 Menu principal

Lorsque vous visualisez une chaîne, appuyez sur la touche MENU de la télécommande pour accéder au menu principal.

Toutes les fonctions de votre PREMIO ST1UW peuvent être réglées grâce au menu principal divisé en six menus:

TNT : Réglages et fonctions concernant la réception TNT et la configuration de votre adaptateur PREMIO ST1UW.

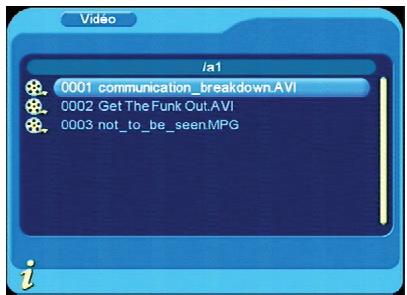

Vidéo : Lecture de fichiers vidéo (MPEG, DivX... etc.) présents sur la clé USB ou le disque dur USB connecté à votre PREMIO ST1UW.

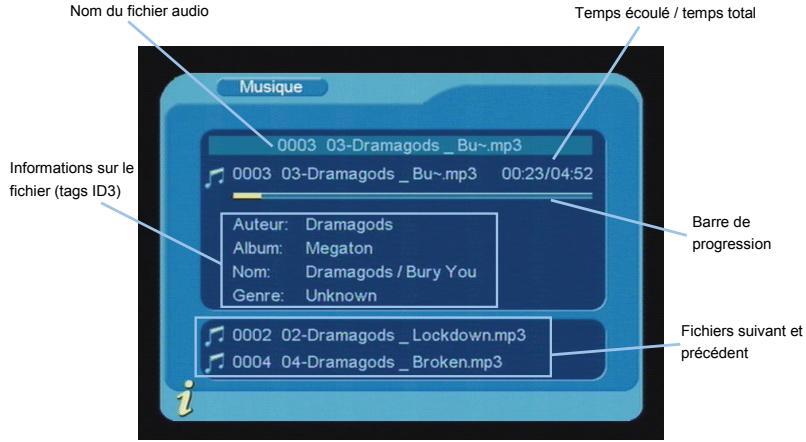

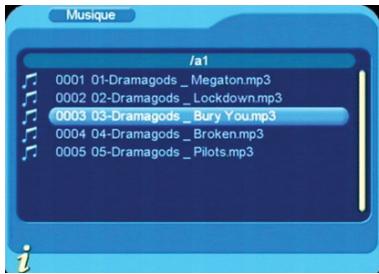

Musique: Lecture de fichiers MP3 présents sur la clé USB ou le disque dur USB connecté à votre PREMIO ST1UW.

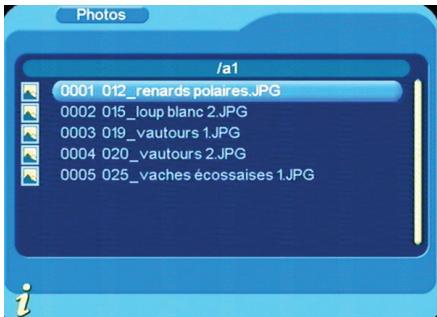

Photos : Affichage de photos (au format JPEG) présentes sur la clé USB ou le disque dur USB connecté à votre PREMIO ST1UW.

Jeux : Pour jouer aux produits proposés par le PREMIO ST1UW.

PVR : Pour gérer (lecture, prévisualisation, renommer, suppression) vos fichiers enregistrés sur l'unité de stockage externe.

La navigation dans le menu principal et dans les sous-menus s'effectue en utilisant les touches P + , P - , OK et EXIT, situées au centre de la télécommande :

Utilisez les touches P + et P - pour sélectionner le menu ou le sous-menu désiré.

Utilisez la touche OK pour entrer dans un menu ou un sous-menu.

Utilisez la touche EXIT pour revenir au sous-menu ou au menu précédent ou bien sortir du menu principal.

4.2 Menu TNT

Le menu TNT, accessible depuis le menu principal, donne accès à six sous-menus permettant de configurer les paramètres de votre PREMIO ST1 UW :

Gestion des chaînes : permet de générer les chaînes, groupes et favoris.

Installation: permet d'effectuer une recherche des chaînes, automatique ou manuelle.

Configuration: permet de configurer tous les paramètres de votre PREMIO ST1UW et d'accéder au menu du programmeur d'enregistrements (Le programmeur d'enregistrements est aussi couramment appelé « Timer »).

Mise à jour du logiciel : permet de mettre à jour, à partir d'une clé USB, le logiciel interne de votre PREMIO ST1UW.

Réglages initiaux : permet de réinitialiser votre PREMIO ST1UW afin de restaurer les paramètres d'usine par défaut.

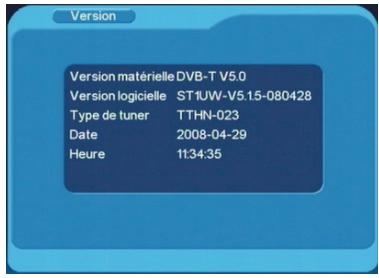

Version : permet d'afficher des informations sur la version matérielle et logicielle de votre PREMIO ST1 UW.

4.2.1 Tnt/gestion des chaînes

Le sous-menu Gestion des chaînes, accessible depuis le menu TNT du menu principal, vous propose les sous-menus suivants :

Gestion des chaînes : permet d'effacer ou de verrouiller des chaînes et de générer les favoris et les sauts de chaînes.

Tri des chaînes : donne accès aux options de tri de chaînes.

Groupes : permet de gérer les groupes de chaînes.

Édition des chaînes : permet de modifier le nom, le nombre, la position ou les PID (identifiants de programme) d'une chaîne ou d'ajouter une nouvelle chaîne.

Tout effacer : permet d'effacer l'ensemble des chaînes et radios.

4.2.1.1 TNT gestion des chaînes gestion des chaînes

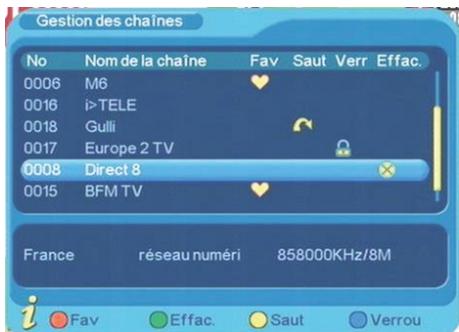

Lorsque vous ouvrez le sous-menu NT\Gestion des chaînes\ Gestion des chaînes, la fenêtre ci-contre s'ouvre.

Sélectionnez alors une chaîne en utilisant les touches P + et P -. Vous aurez alors la possibilité :

D'ajouter la chaîne à la liste des chaînes favorites ou de l'enlever si celle-ci s'y trouve déjà, en appuyant sur la touche ROUGE de votre télécommande.

Un petit pictogramme en forme de cœur dans la liste des chaînes favorites.

♥ repère les chaînes qui se trouvent

Un deuxième appui sur la touche ROUGE de votre télécommande supprime le pictogramme.

De marquer la chaîne pour effacement en appuyant sur la touche VERTE de votre télécommande. L'effacement ne sera effectif qu'après avoir quitté (touché EXIT) cette fenêtre de gestion des chaînes et validé les modifications. Un

pictogramme en forme de croix repère les chaînes qui seront effacées à la sortie de cette fenêtre, si vous validez vos modifications.

Un deuxième appui sur la touche VERTE de votre télécommande supprime le pictogramme.

D'activer ou de désactiver l'option de «saut» pour la chaîne sélectionnée en appuyant sur la touche JAUNE. Si cette option est activée, la chaîne ne sera plus accessible (elle sera « sautée ») en utilisant les touches P+▲ et P-▼ de la télécommande ou les boutons P+ et P- de la face avant du PREMIO ST1UW. Seul le pavé numérique vous permettra, en tapant directement le numéro de la chaîne, de la visualiser. Un petit pictogramme en forme de flèche repère les chaînes qui ont l'option « saut » associée.

Un deuxième appui sur la touche JAUNE de votre télécommande supprime le pictogramme.

De verrouiller ou de déverrouiller la châine en appuyant sur la touche BLEUE.

Un pictogramme en forme de cadenas repère une chaîne verrouillée.

Note : Une chaîne verrouillée ne sera affichée qu'après avoir entré le mot de passe. Cela peut être utile pour la protection de l'encyclopédie contre les contenus nocifs de certains programmes.

Un deuxième appui sur la touche BLEUE de votre télécommande supprime le pictogramme.

Une fois que vous avez terminé de régler les options de vos chaînes, appuyez sur la touche EXIT pour quitter la gestion des chaînes et validez les éventuelles modifications lorsque cela vous est demandé.

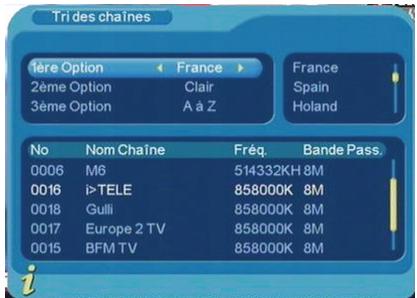

4.2.1.2 Tnt/gestion des chaînes/tri des chaînes

Lorsque vous ouvrez le sous-menu NT\Gestion des chaînes\Tri des chaînes, la fenêtre ci-contre s'ouvre.

Utilisez les touches P + et P - pour sélectionner une des trois options de tri puis sélectionnez la valeur désirée :

Pour la 1ère option, appuyez en premier sur la touche V + puis sélectionnez une valeur à l'aide des touches P + et P -. Validez votre choix par un appui sur la touche OK.

Pour les 2^ème et 3^ème options, utilisez les touches V + et V - pour sélectionner la valeur désirée.

Vous quitter cette fenêtre en appuyant sur la touche EXIT de la télécommande.

4.2.1.3 Tnt/gestion des chaînes/groupes

Lorsque vous ouvrez le sous-menu TNT\Gestion des chaînes\Groupes, la fenêtre ci-contre s'ouvre.

Utilisez les touches P + et P - pour sélectionner une chaîne, puis appuyez sur une touche de 1 à 8 pour associer un des groupes prédéfinis à cette chaîne (liste à droite de l'image).

Utilisez la touche EXIT pour quitter cette fenêtre.

4.2.1.4 Tnt/gestion des chaînes/édition des chaînes

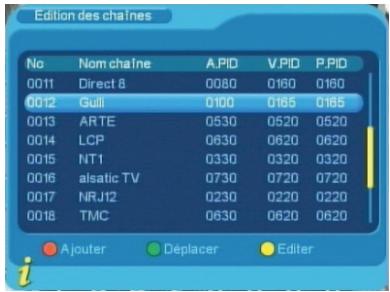

Lorsque vous ouvrez le sous-menu TNT\Gestion des chaînes\Edition des chaînes, la fenêtre ci-contre s'ouvre.

Ce menu vous permet de modifier le nom d'une chaîne, son numéro et ses identifiants de programmes (PID).

ATTENTION: Cette dernière fonctionnalité (PID) est réservée aux utilisateurs avertis et n'est pas détaillée ici.

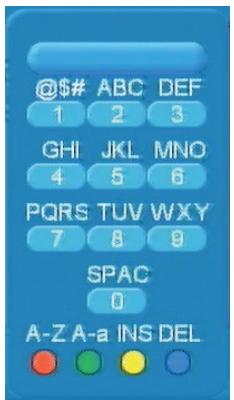

4.2.1.4.1 Changer le nom d'une chaîne

Depuis le menu Édition des chaînes (MENU/TNT/Gestion des chaînes/Édition des chaînes), utilisez les touches P+▲ et P-▼ pour sélectionner une chaîne, puis appuyez sur la touche JAUNE de la télécommande pour éditer la chaîne sélectionnée. La fenêtre ci-dessus s'ouvre.

Sélectionnez l'option Nom chaîne à l'aide des touches P+▲ et P-▼ puis appuyez sur la touche V+▶. Un clavier, semblable à celui représenté ci-contre, apparait à l'écran. Utilisez :

Les touches 1 à 9 pour ajouter un caractère, en appuyant eventuellement plusieurs fois sur la touche pour avoir accès à tous les caractères, à la manière d'un téléphone portable.

La touche ROUGE pour basculer du mode numérique (0-9) au mode alphabet (a-z) et vice-versa.

La touche VERTE pour basculer du mode majuscule au mode minuscule et vice-versa.

La touche JAUNE pour insérer un caractère ou un espace. La touche BLEUE pour supprimer le caractère sélectionné.

Les touches V + et V - pour déplacer le curseur de sélection (soulignement).

Une fois les modifications terminées, appuyez sur la touche OK pour sortir du clavier virtuel en enregistrant les modifications ou sur la touche EXIT pour annuler les modifications

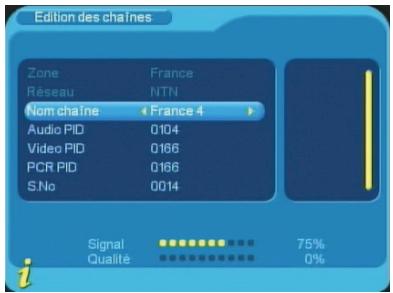

4.2.1.4.2 Changer le numéro d'une chaîne

Depuis le menu Édition des chaînes (MENU/TNT/Gestion des chaînes/Édition des chaînes), utilisez les touches P+▲ et P-▼ pour sélectionner une chaîne, puis appuyez sur la touche JAUNE de la télécommande pour opérer la chaîne sélectionnée. La fenêtre ci-contre s'ouvre.

Descendez sur « S. No » et entrez le nouveau numéro de chaîne que vous désirez attribuer, puis appuyez sur OK pour valider ou sur EXIT pour annuler.

4.2.1.4.3 Déplacer une chaine

Depuis le menu Édition des chaînes (MENU/TNT/Gestion des chaînes/Édition des chaînes), utilisez les touches P+▲ et P-▼ pour sélectionner une chaîne, puis appuyez sur la touche VERTE de la télécommande pour déplacer la chaîne sélectionnée. Le petit symbole s'affiche sur la droite de la chaîne sélectionnée. Vous pouvez alors, à l'aide des touches P+▲ et P-▼ déplacer la chaîne. Appuyez sur OK pour valider le nouveau positionnement ou sur EXIT pour annuler.

4.2.1.4.4 Ajouter une chaîne

Le menu Édition des chaînes vous donne également la possibilité d'ajouter une nouvelle chaîne. Pour cela, appuyez sur la touche ROUGE de la télécommande. Veuillez noter que cette option est à réserver à des utilisateurs avertis ou à des installateurs, et qu'elle n'est pas décrite plus en détail dans le présent mode d'emploi.

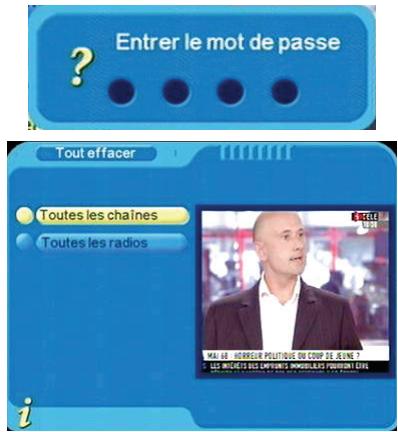

4.2.1.5 Tnt/gestion des chaînes/tout effacer

Ce sous-menu TNT\Gestion des chaînes\Tout effacer vous permettra d'effacer toutes les chaînes TV ou les programmes radio enregistrés.

Lorsque vous sélectionnez cette option, un mot de passe peut vous être demandé (le mot de passe par défaut est 0000). Reportez-vous au 4.2.3.8 p39 pour obtenir plus d'informations sur le mot de passe.

Utilisez les touches V+ et V- pour sélectionner «toutes les chaînes» ou «toutes les radios», puis validez par un appui sur la touche OK.

Une confirmation vous est alors demandée : sélectionnez « Oui » à l'aide des touches V+▶ et V-▶ puis appuyez sur OK pour valider. Toutes les chaînes ou radios seront alors effacées.

ATTENTION : En effaçant les chaînes TV et/ou radio, vous ne les receivez plus. Vous devrez alors relancer une recherche pour les recevoir à nouveau.

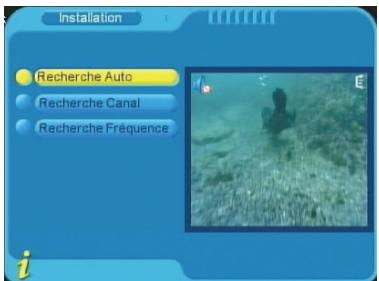

4.2.2 Tnt\installation

Le sous-menu TNT\Installation, vous permet d'effectuer une recherche automatique ou manuelle (par canal ou par fréquence) des chaînes TNT.

Dans le menu TNT, sélectionnez Installation à l'aide des touches P+▲ et P-▼ puis appuyez sur la touche OK. Un mot de passe peut vous être demandé (le mot de passe par défaut est 0000). (Voir le §4.2.3.8 p39 qui TRAITE du mot de passe.)

Une fois le mot de passe est entré, la fenêtre ci-contre s'ouvre et 3 possibilités s'offrent à vous :

Recherche Auto

Recherche Canal

Recherche Fréquence

4.2.2.1 Tnt/installation/recherche auto

Dans le sous-menu TNT\Installation, sélectionnez Recherche Auto à l'aide des touches P+ et P- puis appuyez sur la touche OK pour lancer la recherche automatique des chaînes.

Cette recherche est similaire à celle effectuée lors de la première installation de votre adaptateur PREMIO ST1UW. (Voir 2.2 p10).

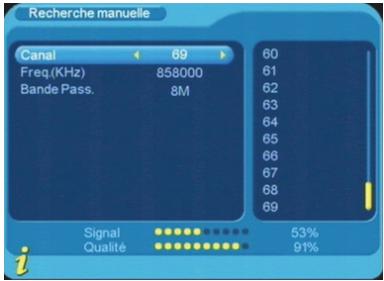

4.2.2.2 Tnt/installation/recherche canal

Dans le sous-menu TNT\Installation, sélectionnez Recherche Canal à l'aide des touches P+ et P- puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre. Vous pouvez alors faire une recherche des chaînes TNT sur un canal de fréquence que vous spécifiez. Utilisez les touches V+ et V- pour sélectionner le nombre du canal de fréquence sur lequel faire la recherche (un appui long fait défiler) puis appuyez sur OK pour lancer la recherche sur le canal choisi.

4.2.2.3 Tnt/installation/recherche fréquence

Dans le sous-menu TNT\Installation, sélectionnez Recherche Fréquence à l'aide des touches P+ et P- puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre. Vous pouvez alors faire une recherche des chaînes TNT sur une fréquence que vous spécifiez.

1. Entrez directement, à l'aide du clavier numérique de la télécommande, la fréquence sur laquelle vous souhaitez effectuer une recherche des chaînes TNT.
2. Sélectionnez la bande passante.
3. Appuyez sur OK pour lancer la recherche sur la fréquence spécifique.

Veuillez noter que cette option est à réserver à des utilisateurs avertis ou à des installateurs, et qu'elle n'est pas décrite plus en détail dans le présent mode d'emploi.

4.2.3 Tnt/configuration

Dans le menu TNT, sélectionnez Configuration à l'aide des touches P+▲ et P-▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.

Six sous-menus sont proposés :

OSD: permet de régler les paramètres d'affichage des informations sur votre écran (Les fenêtres des menus, les bandeaux...).

IV: permet de régler les paramètres d'affichage des images vidéo.

Configuration système : permet de régler différents paramètres du système.

Heure : permet de régler l'heure système.

Programmateur : permet d'afficher la fenêtre de réglage du programmeur d'enregistrements. (Aussi accessible à partir de la touche TIMER de la télécommande)

Verrou Parental : permet de définir un nouveau mot de passe personnelisé.

4.2.3.1 Utilisation des sous-menus de configuration

Utilisez les touches P + et P - pour sélectionner l'option que vous souhaitez modifier (Dans l'exemple ci-dessus, c'est l'option OSD qui a été sélectionnée). Utilisez les touches V+> et V- pour modifier directement la valeur de l'option sélectionnée. Quittez la fenêtre en appuyant sur la touche EXIT.

4.2.3.2 Tnt(configuration(osd)

Dans le sous-menu TNT\Configuration, sélectionnez OSD à l'aide des touches P + et P-▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.

Les options accessibles à partir de ce menu sont les suivantes :

OSD : permet de choisir le thème de l'interface utilisateur (par défaut Thème1).

Affichage Heure sur écran : permet d'activer ou de désactiver l'affichage de l'heure en haut à droite de l'écran (désactivé par défaut).

Temps d'affichage : permet de définir la durée d'affichage du bandeau d'information de 1 (court) à 6 (long). La valeur par défaut est 3.

Langue OSD : Choix de la langue des menus. (Français par défaut).

1ère langue audio : permet de spécifier la langue audio qui sera utilisée en priorité si plusieurs bandes son sont disponibles. Cette option est par défaut égale à Français.

2ème langue audio : permet de spécifier la langue audio qui sera utilisée en deuxième priorité si plusieurs bandes son sont disponibles et que la 1ère langue audio n'y est pas. Cette option est par défaut égale à Allemand.

4.2.3.3 TNT configuration TV

Dans le sous-menu TNT\Configuration, sélectionnez TV à l'aide des touches P+▲ et P-▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre. Les options accessibles à partir de ce menu sont les suivantes :

Affichage : permet de sélectionner le format vidéo. La valeur par défaut est PAL. Il est conseillé de conserver cette valeur.

Ratio écran : permet d'indiquer à votre PREMIO ST1UW quel est le format d'écran de votre TV qui lui est connectée : Les formats sont : "4:3" (par défaut) et "16:9".

• Si votre écran est 4:3 (écran « normal »), sélectionnez le format "4:3".
• Si votre écran est 16:9 (large « 16:9 »), Sélectionnez "16:9".

Reportez-vous à l'Annexe B page 55 pour plus de détails sur l'affichage des images sur les deux types de TV 4:3 et 16:9.

Sortie vidéo : permet de sélectionner le type de signal vidéo en sortie sur la prise péritel TV. La valeur par défaut est CVBS (composite). Pour bénéficier de la meilleure qualité d'affichage, il est conseillé de mettre cette option à la valeur RGB, si votre TV est compatible RGB (en général les TV sont compatibles RGB).

Luminosité : permet de régler la luminosité, de 0 (plus sombre) à 100% (plus clair). La valeur par défaut est 80%.

Contraste : permet de régler le contraste de 0 (moins contrasté) à 100% (plus contrasté). La valeur par défaut est 60%.

Teinte : permet de régler la teinte de l'affichage de -6 (teinte plus froide) à 6 (teinte plus chaude). La valeur par défaut est 0.

Saturation : permet de régler la saturation des couleurs de 0 (moins saturée) à 12 (plus saturée).

La valeur par défaut est 0.

Traitement TV : permet de définir le traitement appliqué à l'image vidéo. Le traitement appliqué aux images TNT dépend de son format natif (4:3 ou 16:9) et du format de votre TV (4:3 ou 16:9). Les options sont None (aucun traitement), Letter-Box (ajout de bandes noires) ou Pan-Scan (zoom). Reportez-vous à l'Annexe B p55 pour obtenir plus de détails à ce sujet.

4.2.3.4 Tnt/configuration/système

Dans le sous-menu TNT\Configuration, sélectionnez Configuration système à l'aide des touches P+ et P- puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.

Les options accessibles à partir de ce menu sont les suivantes :

Réglage Equal.: cette option permet de régler les paramètres d'égalisation et des effets DSP pour le son, selon plusieurs valeurs prédéfinies (Classique, Rock... etc.). La valeur par défaut est Standard.

Surround : Permet d'appliquer un effet Surround au son. Par défaut, cette option est sur Arrêt.

Alimentation Ant.: Permet d'activer l'alimentation +5V de l'antenne. Par défaut, et pour protéger votre installation, cette option est désactivée.

ATTENTION: N'active l'alimentation +5V antenne que si votre installation est prévue pour cela (par exemple une antenne d'intérieur qui peut être alimentée par le câble coaxial antenne, plutôt que par un bloc secteur). Sinon, cela pourrait endommager votre adaptateur PREMIO ST1UW et/ou votre installation d'antenna. Toutefois, la sortie alimentation +5V antenne du PREMIO ST1UW est protégée contre les court-circuits grâce à un limiteur de courant. Un détecteur de court-circuit permet l'affichage d'un message en cas de court-circuit.

JPEG Effect : Permet d'activer ou de désactiver les effets de transition lors de la visualisation d'un diaporama de photos. Cette option est désactivée par défaut.

Zone : Permet de définir la zone dans laquelle le signal TNT est reçu. La valeur par défaut de cette option est France.

Num. Auto(LCN): Permet d'activer ou de désactiver la numérotation automatique des chaînes. Cette option est activée par défaut.

4.2.3.5 Tnt(configuration)heure

Dans le sous-menu TNT\Configuration, sélectionnez Heure à l'aide des touches P + et P-▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.

Ce menu vous permet de gérer les différentes options liées à la configuration de la date et de l'heure :

Mode : Auto ou Manuel. En mode Auto, l'heure GMT et la date sont lues directement dans le flux TNT. En Mode Manuel, c'est à vous de configurer la date et l'heure en utilisant les paramètres correspondants. Le mode par défaut est Auto (il est conseillé de rester en mode Auto).

Date : lorsque la ligne Date est sélectionnée, appuyez sur la touche V + pour ouvrir un calendrier qui vous permettra de sélectionner la date. Cette option n'est disponible qu'en mode manuel. Reportez-vous à la fin du §4.2.3.7 p39 pour obtenir plus d'informations sur le fonctionnement du calendrier.

Heure : utilisez les touches V + et V - et le pavé numérique pour définir l'heure courante. Cette option n'est disponible qu'en mode manuel.

Fuseau horaire : sélectionnez le décalage entre l'heure universelle GMT et le fuseau horaire dans lequel vous vous trouvez. Pour la France, sélectionnez +01:00.

Heure d'été : sélectionnez «Marche» pour l'heure d'été et «Arrêt» pour l'heure d'hiver.

4.2.3.6 Tnt(configuration) programmateur

Dans le sous-menu TNT\Configuration, sélectionnez Programmateur à l'aide des touches P + et P - puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.

Le programmeur est aussi directement accessible depuis la touche « TIMER » de la télécommande.

Le programmeur intégré à votre adaptateur

PREMIO ST1UW vous permettra :

De programmer un enregistrement sur votre unité de stockage externe USB.

D’allumer votre adaptateur PREMIO ST1UW à une date et une heure données et de lui faire afficher une chaîne TNT donnée (Mode Marche). (Pour enregistrement différé sur DVD-R ou magnétoscope connecté sur la prise péritel VCR-DVD R de votre PREMIO ST1UW)

De mettre en veille votre PREMIO ST1UW, à une date et une heures données. (Mode Arrêt)

De faire afficher à votre adaptateur PREMIO ST1UW une chaîne TNT à une date et une heures données, pendant une durée définie. (Pour enregistrement différé sur DVD-R ou magnétoscope connecté sur la prise péritel VCR-DVD R de votre PREMIO ST1UW, sans extinction de l'adaptateur TNT)

D'activer l'alarme : afficher un des trois messages prédéfinis à une date et une heures données.

Pour programmer un enregistrement sur votre support de stockage USB, procédez comme suit :

1. Appuyez sur la touche TIMER de la télécommande.
2. Descendre sur « Programmation » et appuyez sur la touche V + ▶ pour sélectionner « Une fois »
3. Descendre sur « Type d'action » et appuyez sur la touche V+▶ pour sélectionner « PVR »
4. Descendre sur « Chaine affichée » et appuyez sur la touche V + pour sélectionner la chaine que vous souhaitez enregistrer.
5. Descendre sur « Date » et appuyez sur la touche V + pour ouvrir le calendrier afin de sélectionner le jour de l'enregistrement.
6. Descendre sur « Heure » et à l'aide des touches de la télécommande, entrez l'heure de départ de l'enregistrement (entrez 2030 pour 20H30).
7. Descendre sur « Durée » et à l'aide des touches de la télécommande, entrez la durée d'enregistrement (entrez 0230 pour un enregistrement d'une durée de 2H30).
8. Appuyez sur « EXIT » pour valider et sortir du programmeur.

Une fois la programmation effectuée, appuyez sur la touche EXIT pour quitter. Une boîte de dialogue intitulée Action réussie s'affichera à l'écran pour indiquer que vos modifications sont prises en compte. En cas de problème (par exemple, pas de durée définie lorsque l'option TV/Radio est sélectionnée), un message signalant une Entrée invalide est affiché à l'écran.

Explication des différents paramètres :

Paramètre « Programmation » :

Une fois : l'évènement ne se produit qu'une fois à la date et à l'heure données.

Quotidien : l'évènement se produit tous les jours à l'heure donnée, à partir de la date donnée.

Hedbo : l'évènement se produit toutes les semaines à l'heure donnée, le même jour que celui indiqué par la date donnée.

Annuel : l'évènement se produit tous les ans à la date et à l'heure données.

Paramètres « Type d'action » :

PVR : Pour enregistrer en numérique une chaîne TNT sur l'unité de stockage USB.

Arrêt : Pour désactiver l'événement sélectionné du programmeur.

Message : Pour activer une alarme par l'affichage d'un message.

TV/Radio : Pour forcer l'affichage d'une chaîne.

Marche : Pour allumer votre PREMIO ST1UW sur une chaîne donnée.

Nota : Une fois la programmation effectuée, vous pouvez mettre votre PREMIO ST1UW en veille : il se rallumera automatiquement avant d'effectuer l'opération programmée.

Nota : lorsqu'il est nécessaire de sélectionner une date, vous pouvez appuyer sur la touche V + pour ouvrir le calendrier. (Voir §4.2.3.7 p39)

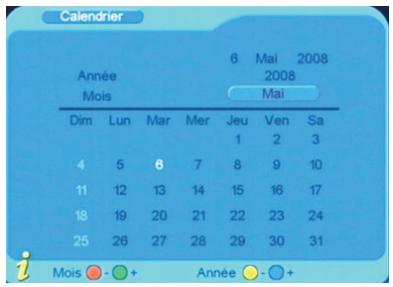

Pour utiliser le calendrier :

Utilisez les touches V +, V-4, P+ et P-▼ pour sélectionner un jour.

Utilisez les touches ROUGE/VERTE pour sélectionner le mois précédent/suivant respectivement.

Utilisez les touches JAUNE/BLEUE pour sélectionner l'année précédente/suivante respectivement.

Appuyez sur la touche OK pour quitter le calendrier en enregistrant les modifications, ou sur la touche EXIT pour quitter en annulant les modifications.

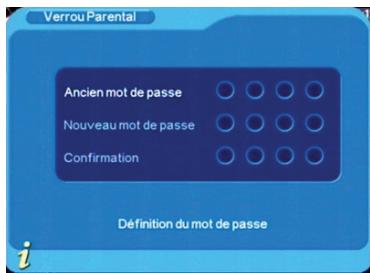

4.2.3.8 Tnt(configuration)\verrou parental

Dans le sous-menu TNT\Configuration, sélectionnez Verrou Parental à l'aide des touches P+ et P- puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.

Cette option vous permet de modifier le mot de passe. Pour ce faire :

• Entrez l'ancien mot de passe. (Vous ne pourrez passer à l'étape suivante qu'en entrant le bon mot de passe à cette étape.)

• Entrez le nouveau mot de passe.
• Confirmez le nouveau mot de passe en le tapant une 2^ème fois.

Si le nouveau mot de passe et la confirmation du mot de passe sont identiques, le nouveau mot de passe est automatiquement modifié et le dialogue se ferme.

Nota : Vous pouvez à tout moment quitter le dialogue en appuyant sur la touche EXIT de la télécommande. Dans ce cas, le mot de passer ne sera pas modifié.

Si vous avez oublié votre mot de passe, il suffit d'entrer le mot de passe universel 0786 dans le champ «Ancien mot de passe» et de procéder normalement pour le reste.

4.2.4 Tnt/mise à jour du logiciel

A l'aide de ce sous-menu TNT\Mise à jour du logiciel, vous pourrez mettre à jour, de façon très simple, le logiciel interne de votre adaptateur PREMIO ST1UW. Pour ce faire, suivez la procédure ci-dessous :

1. Rendez-vous sur le Forum de CGV (www.cgvforum.fr) pour télécharger la dernière version de logiciel pour votre PREMIO ST1UW, s'il en existe une.
2. Une fois téléchargeé, enregistrez le fichier (*. bin) sur une clé USB.
3. Insérez la clé USB dans le connecteur USB du PREMIO ST1UW. Entrez dans le menu Mise à jour du logiciel en appuyant sur la touche OK, puis Sélectionnez «Transfert depuis USB».
4. Sélectionnez le réseau dans lequel se trouve le fichier de mise à jour, appuyez sur OK puis sélectionnez le fichier de mise à jour lui-même.

ATTENTION: La détection de la clé USB peut prendre quelques secondes. Si elle n'apparait pas la première fois, quitterz la fenêtre en appuyant sur EXIT puis réessayez.

1. Appuyez sur la touche OK pour lancer l'installation du nouveau logiciel.

Vous verrez alors apparaitre à l'écran une fenêtre regroupant les différentes étapes de la mise à jour du logiciel et, pour l'étape en cours d'exécution, une barre de progression représentant son état d'avancement.

À la fin de la mise à jour, votre PREMIO ST1UW va automatiquement redémarrer. Effectuez alors un retour aux réglages initiaux (voir §4.2.5 p41) puis débranchez votre PREMIO ST1UW du secteur. Après quelques secondes, rebranchez le secteur : un écran semblable à celui représenté ci-contre s'affiche alors. Appuyez sur la touche OK de la télécommande pour lancer la recherche automatique des chaînes TNT. Reportez-vous au §2.2 p10 pour plus de détails.

ATTENTION: Après une mise à jour de son logiciel interne, tous les paramètres de votre PREMIO ST1UW sont automatiquement réinitialisés à leurs valeurs par défaut. Il est par conséquent possible que vous deviez à nouveau modifier certains paramètres si vous souhaitez retrouver la même configuration de votre PREMIO ST1UW que vous aviez précédemment. En particulier, il vous faudra réactiver le paramètre « alimentation ant. » si votre installation le nécessite. Il convient aussi de s'assurer que le paramètre « heures d'été » est sur « arrêt » en heures d'hiver ou sur « marche » en heures d'été.

4.2.5 Tnt\réglages initiaux

Ce sous-menu TNT\Réglages initiaux vous permettra de réinitialiser votre adaptateur PREMIO ST1UW avec les paramètres définis en usine.

ATTENTION: Lors de cette procédure, tous vos réglages, ainsi que les chaînes TV et les radios seront effacés.

Pour effectuer un retour aux réglages initiaux :

Sélectionnez Réglages initiaux, puis validez par un appui sur la touche OK. Un mot de passe vous sera systématiquement demandé (le mot de passe par défaut est 0000). Reportez-vous au §4.2.3.8 p39 pour plus d'informations sur le mot de passe.

Dans le dialogue de confirmation qui apparait, sélectionnez Oui à l'aide des touches V+▶ et V-▲, puis appuyez sur la touche OK de la télécommande.

Pendant le processus de configuration, un dialogue d'information apparait brièvement à l'écran.

Ensuite, le PREMIO ST1UW redémarre complètement et l'écran de recherche automatique des chaînes TNT est affiché (voir ci-contre). Lancer alors l'installation automatique des chaînes. Reportez-vous au §2.2 p10 pour plus de détails sur l'installation automatique.

ATTENTION: Après avoir effectué un redémarrage aux réglages initiaux, tous les paramètres de votre PREMIO ST1UW sont automatiquement réinitialisés à leurs valeurs par défaut. Il est par conséquent possible que vous deviez à nouveau modifier certains paramètres si vous souhaitez retrouver la même configuration de votre PREMIO ST1UW que vous aviez précédemment. En particulier, il vous faudra réactiver le paramètre « alimentation ant. » si votre installation le nécessite. Il convient aussi de s'assurer que le paramètre « heures d'été » est sur « arrêt » en heures d'hiver ou sur « marche » en heures d'été.

4.2.6 Tnt/version

Ce menu permet d'afficher des informations sur la version actuelle (matérielle et logicielle) de votre adaptateur PREMIO ST1UW.

ATTENTION : la fenêtre affichée

ci-contre est un exemple et les informations affichées peuvent être différentes de celles que vous avez sur votre écran.

4.3 Connecteurs USB

Votre PREMIO ST1UW dispose d'un connecteur USB qui vous permettra de connecter des dispositifs de stockage USB externes, de visualiser simplement, directement sur votre TV, leurs contenus multimédia -VIDEOS (voir §4.4 p43), musique (voir §4.5 p45) et photos (voir §4.6 p46).

Vous pourrez aussi y enregistrer en numérique des programmes TNT (§3.3.2 p13).

Grâce au connecteur USB, vous pourrez accéder au contenu de :

Votre cle/lecteur MP3 USB.

Votre disque dur externe USB.

Votre appareil photo, si celui-ci dispose de la connectique USB.

Le connecteur USB vous permettra également de mettre à jour le logiciel interne de votre PREMIO ST1UW. (Voir §4.2.4 p40 pour obtenir plus d'informations).

Si vous connectez un disque dur USB, celui-ci doit être doté d'une alimentation externe car le PREMIO ST1UW ne pourrait pas fournir assez de courant.

Pour des raisons de vitesse d'affichage, le PREMIO ST1UW ne permet pas d'accéder à plus de 200 fichiers par réseau. Assurez-vous d'organiser le contenu de vos dispositifs de stockage de manière à respecter cette limitation.

4.4 Menu vidéo

Grâce au menu vidéo, vous pourrez visualiser sur votre écran de TV des fichiers vidéo stockés sur un disque dur ou une clé USB. Les formats compatibles sont les suivants :

Fichiers. mpg et. dat (compression MPEG-1 et 2 MP@ML).

Fichiers. vob (compression MPEG-2 MP@ML) (ATTENTION, le son des fichiers. vob sera présent uniquement sur la sortie audio numérique SPDIF).

Fichiers. avi (compression MPEG4, Xvid et Divx-versions 4.0 et5.0).

Note : les fichiers ayant une extension «.divx » doivent être renommés en «.avi » pour être lisible par le PREMIO ST1UW.

Note : si aucune clé/disque USB n'est insérée dans les connecteurs prévus à cet effet, le message ci-contre s'affichera à l'écran.

Lorsqu'un dispositif de stockage externe (clé ou disque dur USB) contenant des fichiers vidés compatibles est connecté et que vous sélectionnez le menu video, la liste des fichiers apparait à l'écran (Seuls les fichiers ayant un format video. avi,. mpg et. dat,. vob seront affichés)

Sélectionnez le fichier que vous souhaitez lire, puis appuyez sur la touche (Play) pour démarrer la lecture.

En cours de lecture, vous aurez accès aux fonctionnalités suivantes :

▶(Play)

Relance la lecture lorsque celle-ci a été mise en pause, ou revient en mode de lecture normale à partir d'un mode de lecture rapide (avance ou retard rapide).

(Stop)

Arrête la lecture et revient à la liste des fichiers.

PAUSE

Mets la lecture en pause.

(Retour rapide)

Permet d'accéder, par appuis successifs, aux quatre vitesses de retard rapide (x2, x4, x8 et x20). La touche (Play) permet de revenir à la lecture normale du fichier.

(Avance rapide)

Permet d'accéder, par appuis successifs, aux quatre vitesses d'avance rapide (x2, x4, x8 et x20). La touche (Play) permet de revenir à la lecture normale du fichier.

(Préçédent)

Lance la lecture du fichier précédent.

(Suivant)

Lance la lecture du fichier suivant.

V+etV-

Augmente ou diminue le volume sonore.

SILENCE INFO

Coupé ou rétablit le son.

Affiche des informations sur le fichier en cours d'affichage. La fenêtre d'information disparaît automatiquement après quelques secondes (uniquement disponible lors de la lecture de fichier vidéo).

La touche BLEUE

pour effectuer un saut dans la lecture à une heure donnée (fonction GOTO) (voir §3.4 P16 pour le fonctionnement de la touche BLEUE).

ATTENTION, le saut dans la lecture (fonction GOTO) ne fonctionne qu'avec les fichiers video. MPG.

4.5 Menu musique

Grâce au menu Musique, vous pourriez écouter sur votre écran de TV et/ou sur votre Home cinéma connecté à la sortie SPDIF de votre PREMIO ST1UW, des fichiers musicaux stockés sur une clé USB ou sur un Disque Dur. Les formats compatibles sont les suivants :

Fichiers. wav.

Fichiers. mp3.

Note: si aucune clé ou disque USB n'est inséré, le message ci-contre s'affichera à l'écran.

Lorsqu'un dispositif de stockage externe (clé ou disque dur USB) contenant des fichiers musicaux est connecté et que vous sélectionnez le menu musique, la liste des fichiers compatibles apparait à l'écran.

Sélectionnez le fichier que vous souhaitez lire, puis appuyez sur la touche (Play) pour démarrer la lecture.

Lors de la lecture, un écran semblable à celui représenté ci-dessous apparait à l'écran :

Voir description Menu Vidéo (§4.4 P43) pour connaître les différentes fonctions accessibles depuis la télécommande pendant la lecture.

4.6 Menu photos

Grâce au menu Photos, vous pourrez visualiser sur votre écran de TV des fichiers images au format JPEG stockés sur une clé USB ou sur votre Disque Dur USB.

Note : si aucune clé ou disque USB n'est inséré dans les connecteurs prévus à cet effet, le message suivant s'affichera à l'écran :

Lorsqu'un dispositif de stockage externe (clé ou disque dur USB) contenant des images est connecté et que vous sélectionnez le menu Photos, la liste des fichiers compatibles apparait à l'écran :

Sélectionnez un fichier, puis appuyez sur la touche (Play) pour lancer le diaporama. En cours de lecture vous aurez accès aux fonctionnalités suivantes :

▶(Play) Relance le diaporama lorsque celui-ci a été mis en pause.

OK lance la lecture des photos mais n'active pas le mode diaporama. (Stop) Arrête le diaporama et revient à la liste des fichiers.

PAUSE Met le diaporama en pause.

(Précédent) Affiche le fichier précédent.

(Suivant) Affiche le fichier suivant.

V+ et V- Fait pivoter l'image en cours d'affichage.

INFO Affiche des informations sur la photo en cours d'affichage.

EXIT Permet de faire disparaître la fenêtre d'informations si elle a été ouverte avec la touche INFO ou de revenir à l'aliste des fichiers.

4.7 Menu jeux

Ce menu vous permet d'accéder à trois petits produits, auxquels vous pourrez jouer sur votre TV à l'aide de votre télécommande.

4.8 Menu PVR

Ce menu vous permet de :

• Lancer la lecture des fichiers enregistrés (prévisualisation et lecture plein écran).
• Renommer les fichiers enregistrés.
• Effacer les fichiers enregistrés.

4.8.1 Lire un fichier enregistré

Prévisualisez le fichier sélectionné en appuyant 1x sur OK et lancez la lecture de celui-ci en appuyant une seconde fois sur la touche OK. Arrêtez la lecture en appuyant sur la touche ■ (STOP).

4.8.2 Renommer un fichier enregistré

Voir chapitre « § 3.5 Renommer un fichier enregistré » P17

4.8.3 Effacer un fichier enregistré

Pour effacer un seul fichier, appuyez sur la touche JAUNE de la télécommande. Pour effacer la totalité des fichiers contenus dans le dossier « PVR », appuyez sur la touche BLEUE de la télécommande.

ATTENTION : L'appui sur la touche BLEUE de la télécommande

effacera tous les enregistrements présents dans le réseau nommé « PVR » de

l'unité de stockage et il ne sera plus possible de les recaper.

Il est à noter que cette opération n'effacera pas les fichiers multimédias (vidéo, audio, photo) que vous auriez placés sur l'unité de stockage, à partir du moment où ils ne sont pas stockés dans le répertoire spécifique «PVR», qui est dédié aux enregistrements de programmes TNT réalisés par votre PREMIOSST1UW.

Réception:

MPEG (Numérique)

Flux : ISO/IEC 13818

Système : ISO/IEC 13818-1

Vidéo: ISO/IEC 13818-2

Audio : ISO/IEC 13818-3

Niveau: MP@ML

Vitesse : Max 15Mbit/s

Tuner :

Fiches IEC 9,52 mm

Fréquences d'entrée :

VHF (Canaux 5 à 12) UHF (Canaux 21 à 69)

Impédance : 75Ω

Sensibilité : -80 ~ -15dBm

Sorties audiovisuelles :

2 Prises Péritelévision :

TV & DVD-R/Magnétoscope

1 sortie audio numérique S/PDIF (RCA)

Connecteur USB pour :

• Enregistrement numérique des programmes TNT (MPEG2)

(Uniquement par USB)

• visualisation fichiers JPEG,
• lecture fichiers audio : mp3, wav Lecture de fichiers video : mpg, dat (MPEG-

1/2 MP@ML),. avi (ISO MPEG4, Xvid, DivX 4.0, 5.0),. vob (MPEG-

2 MP@ML, ATTENTION le son ne sera disponible que sur la sortie audio numérique SPDIF)

Alimentation :

100-240 V ~ 50/60Hz

Consommation : Max 7W

Alimentation +5V pour antenna

d'intérieur : disponible sur

connecteur entrée antenne

Données environnementales :

Température de

fonctionnement: +5°C ~

+40°C

Température de

Distance de fonctionnement de la

télécommande: Max 7m

Décodage video :

Taille d'image : 4:3 & 16:9

Résolution :

720x576(PAL), 720x480(NTSC)

Décodage audio :

MPEG Layer I&II

Mode : Mono G ou D / Stereo

Échantillonnage :

32, 44.1 et 48KHz

Résolution : 16bit, 18bit

Niveau de sortie : Max 2 Vrms

6 SAV et fabricant

CGV- (Compagnie Générale de Vidéotechnique)

ZA la Vogie

18 Rue Théodore Monod

BP04

67541 Ostwald cedex

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller et vous dépanner.

Service Hotline: [phone] (1,34€/appel puis 0,34€/minute)

De 8h00 à 12h00 et de 14h00 à 18h00 du lundi au vendredi.

Forum CGV: www.cgiforum.fr

Fax: [phone]

Email : [e-mail]

Internet: www.cgv.fr

7 Garantie

La durée de garantie de votre PREMIO ST1UW, offerte par la société CGV, se conforme aux dispositions légales à la date de l'achat.

Annexe a. listes des émetteurs TNT et fréquences

R1: France2, France3, France5, ARTE, LCP, Chaîne Locale ou France O ou France3-Bis

R4: M6, W9, NT1, ARTE HD - Crypté/Clair : Paris Première

R5: TF1 HD, France2 HD, M6 HD

R6: TF1, NRJ 12, TMC - Crypté : LCI, Eurosport France, AB1, TF6

(Liste du CSA dernière mise à jour du 21/11/2008)

Principaleville desservie	Zone du site	R1	R2	R3	R4	R5	R6
ABBEVILLE	La Motte						58
ABBEVILLE	Maison Plaine	29	25	33	39	37
AGEN	Agglomération	49	42	45	51	52	55
AGEN-D'AVEYRON	Agglomération	23	40	43	51	37	46
AIGLEPIERRE	Agglomération	24	21	27	44		41
AIGUILLES	Agglomération	57	25	51	22		28
AIGUILLES	Sud-Ouest	57	25	51	22		28
AIME	Agglomération	49	21	54	63		24
AJACCIO	Baie d'Ajaccio	29	26	42	38	59	53
AJACCIO	Agglomération	29	26	37	38	59	53
ALBA	Agglomération	24	48	40	43		46
ALBERTVILLE	Nord Est	51	21	25	63	57	24
ALBI	Agglomération	53	56	49	37	55	34
ALENÇON	Monts d'Amain	39	65	49	31	37	58
ALES	Agglomération	40	59	57	41	54	46
AES	Mont Bouquet	31	59	63	41	54	37
ALTILLAC	Agglomération	26	60	63	25		47
AMIENS	Saint Just	36	50	43	46	53	40
AMIENS	Agglomération	29	55	33	39	37	35
ANGERS	Rochefort-sur-Loire	51	40	56	43	48	46
ANGLIARS JUILAC	Agglomération	28	49	52	64		60
ANGOUULEME	Agglomération	29	59	62	54	27	24
ANNECY	Agglomération	45	22	25	42	67	28
ARCACHON	Agglomération	23	37	46	31	34	30
ARCEN-BARROIS	Agglomération	59	22	41	40		28
Argenton-Sur-Creuse	Malicornay	39	45	63	36	60	42
ARINTHOD	Dessia	55	22	43	37		39
ARS-EN-RE	Agglomération	58	52	45	42	50	38
ARVIEU	Agglomération	26	25	28	22		38
ASPRIERES	Agglomération	23	40	43	51		46
AUBENAS	Nord	38	35	40	43	54	46
AUBIN	Agglomération	23	40	43	51		46
AUBIN	Nord	35	25	28	22		27
AUCH	Agglomération	63	48	50	22	26	36
AURECSUR-LOIRE	Agglomération	21	41	56	54		44
AURECSUR-LOIRE	Nord	21	41	56	59		44
AURILLAC	Agglomération	42	34	37	39	50	45
AURILLAC	Labastide-Haut-Mont	23	40	43	51	61	46
AUTUN	Bois du Roi	47	39	63	66	52	68
AUXERRE	Molesmes	64	61	33	30	58	32
AVIGNON	Mont Ventoux	43	59	51	41	54	46
AX-LES-THERMES	Agglomération	25	23	44	41	38	28
AX-LES-THERMES	Nord	25	23	44	41	38	28
AYNAC	Agglomération	35	21	52	51		38
BAGNAC-SUR-CELE	Agglomération	56	58	60	63		64
Baignes-Sainte-Radegonde	Agglomération	29	59	62	54	27	24
BALSIEGE	Agglomération	27	21	24	30		38
BANASSAC	Agglomération	27	21	24	30		38
BARCELONNETTE	Est	32	40	46	47	43	35
BARCELONNETTE	Sud	32	40	46	47	43	35
BARJAC	Agglomération	27	21	24	48		38

Principaleville desservie	Zone du site	R1	R2	R3	R4	R5	R6
BAR-LE-UDC	Agglomération	60	47	57	44	45	63
BAR-LE-UDC	Willeroncourt	49	47	41	44	45	52
BARNEVILLE-CARTERET	Agglomération	26	34	49	53	57	32
BAR-SUR-AUBE	Agglomération	25	22	33	36		28
BASTIA	Serra Di Pigno	23	40	34	45	37	29
BAYONNE	La Rhune	65	42	51	49	62	57
BELESTA	Agglomération	29	23	59	57	62	60
BELFORT	Agglomération	29	55	43	37		26
BELLERIVE-SUR-ALLIER	Agglomération	55	40	49	62	65	36
BERGERAC	Audrix	33	42	45	39	22	30
BERNAY	Agglomération	29	21	27	24		32
BESANCON	Brégille	35	48	58	51	60	63
BESANCON	Lomont	51
BESANCON	Montfaucon	51
BIARS-SUR-CERE	Agglomération	23	40	43	51	61	46
BIANZAC	Agglomération	29	59	62	54	27	24
BLOIS	Agglomération	34	38	63	48	37	51
BONNEYVILLE	Agglomération	35	23	65	59		29
BORDEAUX	Bordeaux Est	23	59	62	44	41	30
BORDEAUX	Cauderan	23	26	22	32	36	30
BORT-LES-ORGUES	Agglomération	49	41	52	55	44	47
BOULOGNE SUR MER	Mont lambre	44	28	51	41	65	35
Bourbonne-Les-Bains	Agglomération	43	50	46	36		38
BOURGES	Collines du Sancerrois	35	24	63	27	60	32
Bourg-Saint-Maurice	Agglomération	26	29	31	34		46
BOURMONT	Agglomération	21	42	41	44		31
BREST	Agglomération	30	22	25	23	28	26
BREST	Monts d'Arree	30	22	25	23	28	26
BRIANCON	Agglomération	62	36	39	60	31	28
BRIVE	Agglomération	28	41	38	51	44	47
BRIVE	Lissac	28	41	38	51	44	47
BRUYERES	Agglomération	56	62	59	37		28
CAEN	Caen Nord	33	30	32	31	50	58
CAEN	Mont Pincon	26	34	49	23	29	58
CAHORS	Nord	23	49	52	64	55	60
CAHORS	Sud	23	49	52	64	55	60
CAJARC	Agglomération	31	40	43	51		46
CAIMELS-ET-LE-VIALA	Agglomération	35	25	28	22		38
CAVI	Agglomération	32	40	34	45		29
CAMARES	Agglomération	35	25	28	22		38
CAMPAGNAC	Agglomération	65	25	28	22		38
CANDES	Vallauris	23	26	34	53	48	42
CAPDENAC-GARE	Agglomération	25	21	24	27		28
CARCASSONNE	Montagne Noire	65	31	59	57	62	60
Castillon-En-Couserans	Agglomération	63	49	52	57	55	60
CATUS	Agglomération	25	40	43	51		46
CERESTE	Agglomération	43	59	51	41		30
CHALAIS	Agglomération	21	59	62	54	27	24
CHAMBERY	Agglomération	62	48	51	54		47
CHAMBERY	Les Monts	62	48	51	54	59	47
CHAMBERY	Mont du Chat	41
CHAMONIX	Aiguille du Midi	45	41	55	59	62	65
CHAMPAGNOLE	Le Bulay	50	25	63	37	32	28
CHAMPAGNOLE	Mont Rivel	50	25	63	37	32	28
CHANAC	Agglomération	27	21	24	33		38
CHANIERS	Agglomération	21	35	61	55		36
CHANTONNAY	Agglomération	34	44	47	39		41
CHARTRES	Agglomération	41	38	23	31	37	40
CHARTRES	Montlandon	41	38	49	31	37	56
CHATEAU-ARNOUX	Agglomération	48	40	28	25	22	30
CHÂTEAU-GONTIER	Agglomération	34	38	56	61		36
CHÂTEULERAUIT	Agglomération	32	59	62	54	27	24
CHAUMONT	Chalindrey	34	42	61	40	45	64
CHAUMONT	Nord	34	42	61	40	45	64
CHAUVIGNY	Agglomération	29	44	41	47		42
CHERBOURG	Digosville	63	34	49	53	57	32
CHEZYSURMARNE	Agglomération	38	61	60	34		42
CHIRAC	Agglomération	27	21	24	48		38
Clairvaux-d'Aveyron	Agglomération	23	25	28	22		38
CLERMONT-FERRAND	Puy de Dôme	50	31	37	53	34	32
CLERMONT-FERRAND	Royat	50	31	37	53	34	32
CIUSES	Cluses Nord Est	35	23	39	26		29
COMBIOLUX	Agglomération	21	34	55	60	62	65
COMMERCY	Nord-Ouest	27	47	41	44	45	60
COMPOLIBAT	Agglomération	23	40	63	51		64
CONCORE	Agglomération	28	35	48	51		54
CONDAT	Agglomération	29	41	52	55		47
CONFOLENS	Agglomération	21	59	62	54	27	24
CONTES	La Grande Corniche	38	26	34	53		42
CORCIEUX	Agglomération	25	30	61	58		21
CORNIMONT	Agglomération	58	60	61	37	49	64
CORNIMONT	Nord	58	60	61	37	49	64
CORTE	Antisanti	58	27	33	45	59	29
COUBON	Agglomération	64	41	56	48		44
COULOMMIERS	Sud	35	21	27	24	29	32
Cousances-Les-Forges	Agglomération	49	47	41	44		52
COUTANCES	Agglomération	26	34	43	23	29	32
CRAON	Agglomération	59	38	64	54		36
CUZORN	Agglomération	33	42	45	39		30
DANGE	Agglomération	52	44	41	55		61
DECAZEVILLE	Agglomération	33	48	43	51		46
DIEPPE	Agglomération	57	42	45	39	60	63
DIGNE	Agglomération	21	48	58	61	24	64
DIGNE	Nord	21	48	58	61	24	64
DIJON	Agglomération	53	50	63	66	32	28
DIJON	Nuits-Saint-Georges	25	50	63	66	32	28
DOULELLE	Agglomération	23	49	52	64		60
Douplaincourt-Saucourt	Agglomération	23	42	41	36		47
DOULLENS	Agglomération	29	25	33	39		58
DRAGUIGNAN	Sud-Ouest	21	24	34	54	48	27
DREUX	Agglomération	41	38	42	31	37	36
DUGNY-SURMEUSE	Carrières Blanches	33	25	50	22		60
DUNKERGUE	Mont des Cats	44	48	32	30	31	35
EMBRUN	Agglomération	50	53	56	61		64
ENTRAYGUES	Agglomération	23	40	43	51		46
ENTRAYGUES	Sud	23	40	43	51		46
EPINAL	Bois de la Vierge	56	62	59	37	49	64
ESPALION	Agglomération	54	45	64	51	61	58
ESPALION	Centre	54	45	64	51	61	58
ESTAING	Agglomération	35	40	43	51		46
Étival-Clairefontaine	Agglomération	56	25	59	37		21
EURVILLE-BIENVILLE	Agglomération	63	31	37	34	45	42
EVEUX	Agglomération	52	38	43	46	37	40
FIGEAC	Agglomération	23	58	60	63	61	64

FIGEAC	Centre	23	58	60	63	61	64
FIGEAC	Sud	23	58	60	63	61	64
FLORAC	Agglomération	27	21	24	48		38
FOIX	Est	56	23	44	41	53	32
FOIX	Sud	56	23	44	41	53	32
FONTAINBELEAU	Est	35	21	49	24	29	51
FORBACH	Kreutzberg	33	56	61	54		36
FORCALQUIER	Agglomération	46	40	28	25	22	30
FOUGERES	Agglomération	35	46	43	40		32
FOUGEROLLES	Agglomération	24	43	60	33		21
FOULAIN	Est	60	42	61	40		63
FRAIZE	Agglomération	25	62	59	37		21
FRESSE	Sud	22	42	31	40		36
FRONCLES	Agglomération	26	47	41	23		42
FUMEL	Agglomération	40	42	45	39		30
GAP	Agglomération	57	25	51	22	54	28
GAP	Mont Colombis	57	25	51	22	54	28
GAVRAY	Agglomération	26	34	49	23	29	58
GERARDMER	Agglomération	27	62	61	58	24	65
GERARDMER	Ouest	27	62	61	58	24	65
GEX	Montrond	45
GIVET	Agglomération	32	25	26	22		48
GOLFECH	Agglomération	49	39	45	28	37	23
GOURDON	Agglomération	28	35	48	51		54
GRAMAT	Agglomération	35	40	52	51		46
GRANVILLE	Agglomération	26	34	49	23	29	58
GRASSE	Agglomération	65	47	34	53	48	42
GRENOBLE	Chamrousse	37	21	24	31	27	34
GRENOBLE	Tour Sans Venin	37	21	24	31	27	34
GUERET	Saint-Léger-le-Guéréois	34	31	37	55	66	32
GUINGAMP	Agglomération	38	46	43	40	37	32
HAUTEVILLE-LOMPNES	Sud	45	55	51	61		58
HIRSINGUE	Agglomération	53	55	54	37		65
HIRSON	Landouzy	62	59	60	63	57	35
HYERES	Cap Bénat	23	26	32	45	63	29
IGNY	Palaiseau Les Marmières	35	56	36	41	51	57
IS-SUR-TILLE	Agglomération	53	48	54	40		57
JOINVILLE	Est	63	47	41	44	45	42
JOYELSE	Agglomération	38	35	40	43		46
JIUSSAC	Agglomération	25	40	43	51		46
LA BASTIDE-DE-SEROU	Agglomération	54	23	59	57	62	60
LA BASTIDE-SUR-L'HERS	Agglomération	29	31	59	57	62	60
LA BRESSE	Agglomération	56	62	59	37		64
LA BRESSE	Est	56	62	59	37		64
LA CANOURGUE	Agglomération	27	21	24	33		38
LA CANOURGUE	Nord-Ouest	27	21	24	33		38
LA FAURIE	Agglomération	38	59	51	41		44
LA ROCHELLE	Mireuil	53	59	62	54	50	56
LA ROCHE-SUR-YON	Agglomération	46	44	62	25	27	24
LA ROCHETTE	Est	50	21	25	63		24
LA ROCHETTE	Nord	53	21	25	63		24
LA TRANCHE SUR MER	Agglomération	21	59	62	54	27	24
LA VOUILTE	Agglomération	38	59	29	41	65	62
LACAPEILLE-MARVAL	Agglomération	23	40	52	51		28
LAISSAC	Agglomération	37	45	56	48	32	60
LANDERNEAU	Agglomération	30	22	25	23		26
LANGEAC	Agglomération	64	41	56	48		44
LANGOGNE	Agglomération	27	21	24	48		38
LAPOUTROIE	Agglomération	53	55	25	22		65
L'Argentière-La-Bessée	Agglomération	38	35	44	60		41
L'Argentière-La-Bessée	Nord	38	32	44	60		41
LAVAL	Agglomération	59	38	56	48		51
LAVAL	Mont Rochard	59	38	56	61	37	62
LAVAL-ATGER	Agglomération	27	21	24	48		44
LAVAL-DE-CERE	Agglomération	23	25	28	51		38
LAVELANET	Agglomération	63	31	59	57	62	60
LAVELANET	Nord	63	31	59	57	62	60
LAVOUTE-SUR-LOIRE	Agglomération	64	41	56	48		44
LE BISANNE	Agglomération	53	28	30	48		54
LE BLEYMARD	Agglomération	27	21	24	48		38
LE CHEYLARD	Agglomération	45	40	39	54		47
LE CHEYLARD	Nord	52	40	39	55		33
LE CHEYLARD	Sud	45	40	39	55		33
LE COLLET-DE-DEZE	Agglomération	31	59	24	41		37
LE CREUSOT	Mont Saint Vincent	58	39	24	61	36	64
LE HAVRE	Harfleur	48	42	57	63	54	58
LE MALZIEU-VILLE	Agglomération	27	21	24	48		38
LE MANS	Canton de Mayet	26	23	22	31	37	36
LE PUYEN-VELAY	Agglomération	45	42	51	48	54	26
LE PUYEN-VELAY	StJean-de-Nay	64	41	56	48		44
LE THILLLOT	Agglomération	52	47	53	55		64
LE TOUQUET	Agglomération	44	28	33	41		58
Les Ollières-Sur-Eyrieux	Agglomération	57	47	40	43		46
LES ORRÉS	Agglomération	57	25	51	22	54	28
LES ROUESSES	Montagne des Tuffes	57	23	65	26		29
Les Sables-D'Olonnes	Agglomération	64	44	62	25	27	24
Les Sables-D'Olonnes	Nord	64	44	62	25	27	24
LEVENS	Carros	38	31	34	53		42
L'ILE ROUSSE	Agglomération	36	40	34	45		29
LILLE	Bouygoy	23	48	26	30	31	35
LILLE	Lambersart	36	29	32	30	33	35
LIMOGES	Agglomération	65	59	62	37	34	46
LIMOGES	Les Cars	49
LISSAC-ET-MOURET	Agglomération	23	58	60	63		64
LIVINHAC-LE-HAUT	Agglomération	23	40	43	51		46
LONGWY	Bois de Chà	33	56	50	22	25	69
LONS-LE-SAUNIER	Agglomération	58	50	63	37	32	28
LORIENT	Ploemeur	31	35	64	33	61	32
ILUZECH	Agglomération	25	48	54	51		46
LYON	Mont Pilat	45	36	39	54	42	47
LYON	Fourvière	56	36	21	54	27	24
MACON	Bois de Cenves	53	50	39	37	32	47
MALLEMOISSON	Agglomération	52	48	58	61	24	64
MANOSGUE	Agglomération	46	40	28	25	22	30
MANTES	Maudétourn-en-Vixin	48	38	43	46	51	40
MARCILLACVALION	Agglomération	50	25	28	53		58
MARCILLACVALION	Centre	48	25	28	51		58
MAREUIL-SUR-LAY	Agglomération	33	44	62	54	50	42
MARSEILLE	Massif de l'Etoile	62	59	28	25	22	30
MARSEILLE	Pomégues	62	59	28	25	22	30
MARVEJOLS	Agglomération	27	21	24	48		38
MARVEJOLS	Sud	27	21	24	48		38
MASEVAUX	Agglomération	53	55	54	37		65
MASSIAC	Agglomération	27	41	56	48		44
MAUBEUGE	Rousies	44	47	26	41	31	35
MAURS	Agglomération	55	58	60	63		64
MAZAMET	Agglomération	22	31	59	57	62	60
MEAUX	Agglomération	55	63	64	60	45	42
MEIUN	Agglomération	35	21	27	24	55	32
MENDE	Agglomération	27	21	24	48	32	38
MENDE	Truc de Fortunio	27	21	24	48	32	38
MENTON	Cap Martin	47	31	44	41	67	63
METZ	Luttange	33	56	61	58		36
MEYSSAC	Agglomération	28	42	45	51		47
MEZIERES	Sury	32	47	24	22	27	35
MIGNE-AUXANCES	Agglomération	21	59	65	54		61

MILLAU	Agglomération	35	25	28	22	32	38
MILLAU	Lévêzou	35	25	28	22	32	38
Miramont-De-Guyenne	Agglomération	54	42	45	39		30
MODANE	Agglomération	45	43	40	51		54
MOLINGES	Agglomération	55	22	43	37		39
MONISTROL-SUR-LOIRE	Agglomération	28	49	56	48	32	44
MONT DAUPHIN	Agglomération	50	53	56	61		64
MONT SALEVE	Monnetier Momex	45	41	39	64		58
MONTBELIARD	Fort de La Chaux	29	55	43	58		32
MONTELIMAR	Agglomération	38	59	29	41	65	62
MONTILUÇON	Agglomération	39	54	37	53	34	65
MONTMEDY	Agglomération	33	25	50	22		35
MONTMEIAN	Le Fort	62	21	25	63	59	22
MONTMOREAU	Agglomération	21	59	62	54	27	24
MONTMORILLON	Agglomération	29	59	62	54		30
MONTPELLIER	Saint-Baudille	49	55	51	52	54	37
MONT-REVARD	Le Rèvard	33	48	39	54		47
MONTSAIVY	Agglomération	30	40	43	51		46
MOREZ	Agglomération	55	40	43	37	41	39
MOREZ	Sud	55	40	43	37	41	39
MORTAIN	Agglomération	54	65	56	48	53	62
MORTEAU	Agglomération	23	28	21	50		53
MOUSSEY	Agglomération	56	62	59	37		21
Mouthiers-Sur-Boîme	Agglomération	21	59	62	54	27	24
MOUTIERS	Agglomération	51	21	54	27		24
MULHOUSE	Belvédère	53	55	54	37	66	65
MUNSTER	Agglomération	31	55	54	37		65
MURAT	Agglomération	48	40	43	51		46
MUSSIDAN	Agglomération	33	42	45	39	22	32
NANCY	Malzéville	27	47	61	58	24	65
NANT	Agglomération	33	25	28	22		38
NANT	Sud	35	25	28	22		38
NANTES	Nantes Sud Est	28	44	62	25	27	24
NASBINALS	Agglomération	27	21	24	48		38
NERAC	Agglomération	33	39	34	28	37	30
NEUFCHATEAU	Agglomération	31	58	61	37		64
NEUFCHATELEN-BRAY	Croixdalle	55	52	27	24	37	58
NICE	Mont Alban	38	31	34	49	48	42
NIMES	Sud-Est	63	59	51	41	54	46
NIORT	Canton de Melle	37	59	62	54	27	24
NOUZONVILLE	Agglomération	32	47	24	22		35
ORAISON	Agglomération	56	40	28	25	22	30
ORLEANS	La Plaine Poteau	46	38	63	48	40	51
OYONNAX	Agglomération	45	55	39	61	34	58
PAIMPOL	Agglomération	38	46	43	40		55
PAMIERS	Agglomération	40	23	44	41	45	32
PARIS	Tour Eiffel	35	21	27	24	29	32
PARIS EST	Chennvières	35	54	60	63	51	57
PARIS NORD	Sannois	35	54	60	63	51	57
PARIS SUD	Villebon	35	56	60	63	51	57
PARTHENAY	Amailloux	57	59	62	54	48	36
PEIPIN	Sud-Est	48	40	28	25		46
PEIPIN	Sud-Ouest	48	40	28	25		46
NANT	Agglomération	33	25	28	22		38
NANT	Sud	35	25	28	22		38
NANTES	Nantes Sud Est	28	44	62	25	27	24
NASBINALS	Agglomération	27	21	21	48		38
NERAC	Agglomération	33	39	34	28	37	30
NEUFCHATEAU	Agglomération	31	58	61	37		64
NEUFCHATELEN-BRAY	Croixdalle	55	52	27	24	37	58
NOUZONVILLE	Agglomération	32	47	24	22		35
ORAISON	Agglomération	56	40	28	25	22	30
ORLEANS	La Plaine Poteau	46	38	63	48	40	51
OYONNAX	Agglomération	45	55	39	61	34	58
PAIMPOL	Agglomération	38	46	43	40		55
PAMIERS	Agglomération	40	23	44	41	45	32
PARIS	Tour Eiffel	35	21	27	24	29	32
PARIS EST	Chennévières	35	54	60	63	51	57
PARIS NORD	Sanois	35	54	60	63	51	57
PARIS SUD	Villebon	35	56	60	63	51	57
PARTHENAY	Amailloux	57	59	62	54	48	36
PEIPIN	Sud-Est	48	40	28	25		46
PEIPIN	Sud-Ouest	48	40	28	25		46
PENNE D'AGENAIS	Agglomération	33	42	45	39	22	30
PERIGUEUX	Agglomération	33	42	45	39		30
PERIGUEUX	Sud	63	42	45	39		30
PERIGNAN	Pic de Neulos	23	21	24	26	27	39
PERROS-GUIREC	Agglomération	30	36	50	40		55
PIGNANS	Notre Dame des Anges	55	24	34	41		27
PLANCHER-LES-MINES	Agglomération	52	30	53	55		21
PLOUGASTEL	Agglomération	30	22	25	23		26
POITIERS	Agglomération	50	59	62	53	56	61
POITIERS 3	Agglomération	32	29	40	43	51	39
PONTARLIER	Agglomération	23	28	38	50		53
PONT-DE-SALARS	Agglomération	42	40	43	51		46
PORTJOINVILLE	Agglomération	30	44	62	25		24
PORTO VECCHIO	Nord-Ouest	33	27	30	38	28	39
POUZAUGES	Agglomération	34	44	47	39		41
PRAYSSAC	Agglomération	23	49	52	64		60
PRIVAS	Crête de Blandine	38
PRIVAS	Sud	44	49	50	41	30	33
Provenchères-Sur-Fave	Nord	42	28	61	37		21
Provenchères-Sur-Fave	Sud	42	28	61	37		21
PROVINS	Agglomération	41	21	27	24		32
QUIMPER	Agglomération	30	53	56	48	58	50
QUIMPERLE	Agglomération	57	22	25	23		26
QUINTIN	Agglomération	35	36	43	23		26
REDON	Agglomération	35	46	43	40		32
REIMS	Hautvillers	32	31	37	34	45	42
REMIREMONT	Poèle Sauvage	56	62	59	31	45	21
RENNES	Bécherel	35	46	43	40	37	32
REVIN	Agglomération	45	47	24	22		35
RIBERAC	Agglomération	33	42	45	39	22	32
RIOM-ES-MONTAGNE	Agglomération	57	41	52	55		47
RIOM-ES-MONTAGNE	Sud	57	41	52	55		47
RIVIERE-SUR-TARN	Agglomération	35	25	28	22		38
RIVIERE-SUR-TARN	Nord	35	25	28	22		38
ROANNE	Agglomération	21	60	63	37	24	27
RODEZ	Est	23	25	28	52	53	38
RODEZ	Sud-Ouest	23	25	28	52	53	38
ROMANS-SUR-ISERE	Agglomération	45	49	50	55	30	33
Roquefort-Sur-Soulzon	Agglomération	35	40	28	51		38
ROQUEVAIRE	Agglomération	45	59	28	25	22	30
ROUEN	Rouen Sud	29	21	27	24	37	32
ROYAN	Agglomération	37	59	62	54	27	24
Ruelle	Agglomération	29	59	62	54	27	24
RUPT-SUR-MOSELLE	Nord	27	47	61	58	24	65
RUPT-SUR-MOSELLE	Sud	27	47	61	58	24	65
SAINT-AFFRIQUE	Agglomération	42	25	28	22		38
SAINT-AFFRIQUE	Ouest	42	25	28	22		38
SAINT-AFFRIQUE	Sud	42	25	28	22		38
Saint-Alban-Sur-Limagnole	Agglomération	27	21	24	48		38
Saint-Amant-De-Boixe	Agglomération	21	59	62	54	27	24

SAINT-AMARIN		Agglomération		53	22	54	37	41
Saint-André-De-Lancize		Agglomération		27	21	24	48	34
SAINT-ASTIER		Agglomération		26	42	45	39	22
SAINT-BRIEUC		Agglomération		60	22	25	23	37
SAINT-CERE		Agglomération		23	40	43	48	46
SAINT-CHAFFREY		Agglomération		38	36	39	60	41
Saint-Chely-D'Apcher		Agglomération		27	21	24	48	38
SAINT-CLAUDE		Agglomération		55	22	43	37	41
SAINT-CLAUDE		Sud		55	22	43	37	41
SAINT-CLAUDE		Sud-Ouest		55	22	43	37	41
Saint-Cyprien-Sur-Dourdou		Agglomération		23	25	28	26	34
SAINT-DIE	St-Dié - Montagne d'Ormont			56	62	59	37	22
SAINT-DIZIER		Agglomération		23	47	41	44	26
Sainte-Geneviève-Sur-Arçence			Agglomération	41	45	49	52	50
Sainte-Geneviève-Sur-Arçence			Nord	23	40	43	51	46
Sainte-Marie-Aux-Mines			Agglomération	48	47	41	22	51
SAINTES		Agglomération		37	59	62	54	27
SAINT-ETIENNE		Croix du Guizay		50	23	39	54	29
Saint-Etienne-Du-Valdonnez		Agglomération		27	21	24	48	38
SAINT-FLOUR		Agglomération		64	40	43	51	35
SAINT-GENIEZ-D'OLT		Agglomération		23	45	49	51	26
SAINT-GENIEZ-D'OLT		Sud		23	45	49	51	26
SAINT-GIRONS		Sud		30	48	50	22	26
Saint-Hilaire-De-Talmont		Sud-Est		46	44	62	54	42
Saint-Jean-De-Maurienne		Est		27	33	25	63	30
SAINT-JUERY		Agglomération		27	21	24	48	64
SAINT-LO		Agglomération		39	42	49	53	57
SAINT-MAIME		Agglomération		56	40	28	25	30
Saint-Martin-De-Valamas		Agglomération		45	36	39	54	47
Saint-Maximin-La-Sainte-Barme			La Loube	51	24	34	41	27
Saint-Michel-De-Maurienne		Agglomération		36	33	40	63	30
SAINT-MIHIEL		Sud		27	47	61	58	24
SAINT-NABORD		Agglomération		56	62	59	37	49
SAINT-NABORD		Nord		56	62	59	37	49
SAINT-NAZAIRE		Agglomération		28	44	62	25	34
SAINT-PERAY		Agglomération		52	49	50	55	30
SAINT-PERAY		Sud-Ouest		52	49	50	55	30
Saint-Pierre-De-Clairac		Agglomération		49	39	45	51	55
SAINT-QUENTIN		Sud		36	58	60	63	29
SAINT-RAPHAÉL		Pic de l'Ours		23	26	34	53	48
SAINT-SOZY		Agglomération		23	40	43	51	46
SAINS-LES-BAINS		Agglomération		49	39	63	33	28
SALLES-CURAN		Agglomération		35	40	43	34	46
SARRAS		Agglomération		45	36	39	54	47
SARREBOURG		Donon		41	47	61	54	51
SAUIJAC		Agglomération		33	25	28	22	38
SEGOR		Agglomération		35	25	28	22	38
SEIX		Agglomération		44	49	52	57	55
SENS		Gisy Les Nobles		59	61	62	48	58
SERRES		Agglomération		57	25	51	22	54
SERVANCE		Agglomération		52	39	53	55	64
SEVERAC-LE-CHATEAU		Agglomération		63	45	24	48	32
SIMIANE-LA-ROTONDE		Agglomération		43	59	51	41	30
SISTERON		Agglomération		48	40	28	25	46
SOISSONS		Agglomération		36	31	23	34	42
SOUILAC		Agglomération		24	41	38	51	27
ST GINGOLPH		MONT PELERIN		45	41	39	64	58
ST-BON		Agglomération		52	49	50	55	58
ST-Germain-Du-Bel-Air		Agglomération		23	40	43	51	46
ST-GERY		Agglomération		23	40	28	51	46
ST-JEAN-D'ANGELY		Agglomération		37	44	47	54	24
STJULIEN-DELAMPON		Agglomération		21	42	38	39	47
ST-PIERRE-TOIRAC		Agglomération		21	40	37	34	45

STRASBOURG	Nordheim	48	47	61	22	69	51
SURTAINVILLE	Agglomération	63	34	49	53	57	32
SUSVILLE	Agglomération	23	36	30	33		43
TAINTRUX	Agglomération	56	62	59	37		21
TALLARD	Agglomération	57	25	51	22		28
Tarascon-Sur-Ariège	Touassomalo	25	23	44	41		28
THIEFOSSE	Agglomération	56	62	59	31		21
Thonnance-Les-Joinville	Agglomération	57	47	41	44	45	52
TOULON	Cap Sicié	55	47	50	49	53	52
TOULONJAC	Agglomération	35	25	28	22		38
TOULOUSE	Pic du Midi	54	48	50	22	26	36
TOULOUSE	Toulouse Est	56	49	52	51	55	53
TOUR-DE-FAURE	Agglomération	23	40	43	51		46
TOURNON	Agglomération	52	49	50	55		41
TOURS	Chissay	34	38	63	48	37	51
TREGUIER	Agglomération	38	46	50	40		32
TROYES	Les Riceys	25	22	41	36	26	28
TULLE	Est	28	41	38	51	44	47
TULLE	Sud	28	41	38	51	44	47
USSEL	Meymac	49	41	52	55	44	47
UTELLE	La Madone	38	31	34	49	48	42
VALENCE	Agglomération	52	49	50	55	30	33
VALENCIENNES	Marly	52	59	26	36	31	35

VALENNES	Agglomération	57	25	51	22	54	28
VALLON PONT D'ARC	Agglomération	38	35	40	43		46
VANNES	Landes des Lanvaux	57	46	64	49	61	59
VERDUN	Septsarges	33	25	50	22		69
VERNON	Agglomération	41	38	43	46	51	44
VESOUL	Agglomération	51	43	54	40	38	46
VICSUR-CERE	Agglomération	23	38	43	49		46
VIC-SUR-CERE	Sud	23	40	43	51		46
VIERZON	Agglomération	35	47	63	48		32
VILLECOMTAL	Agglomération	33	40	43	51		46
VILLEDEIU-LES-POELES	Agglomération	26	34	49	23	29	58
VILLEFORT	Agglomération	31	34	63	41		37
Villefranche-De-Rouergue	Agglomération	23	40	37	34	42	45
VILLENEUVE-SUR-LOT	Nord	33	42	45	39		30
VILLERS COTTERETS	Fluury	36	31	60	34	45	42
VILLE-SOUS-LAFERTE	Agglomération	25	22	41	36		28
VIRE	Agglomération	53	42	52	39		60
VIRELUX-WALLERAND	Mont des Haies	32	25	24	22		35
VITTEL	Le Haut de Dimont	56	58	61	37	45	64
VIVIEZ	Agglomération	23	40	43	51		46
VIVIEZ	Sud	23	40	43	51		46
VOIRON	Montaud	32	21	24	31	27	34

	CANAL	Fréquence TNT (kHz)	Largeur canal
Bande 3	5	177 500	7 MHz
	6	184 500	7 MHz
	7	191 500	7 MHz
	8	198 500	7 MHz
	9	205 500	7 MHz
	10	212 500	7 MHz
	11	219 500	7 MHz
	12	226 500	7 MHz
Bande 4	21	474 000	8 MHz
	22	482 000	8 MHz
	23	490 000	8 MHz
	24	498 000	8 MHz
	25	506 000	8 MHz
	26	514 000	8 MHz
	27	522 000	8 MHz
	28	530 000	8 MHz
	29	538 000	8 MHz
	30	546 000	8 MHz
	31	554 000	8 MHz
	32	562 000	8 MHz
	33	570 000	8 MHz
	34	578 000	8 MHz
	35	586 000	8 MHz
	36	594 000	8 MHz
	37	602 000	8 MHz
Bande 5	38	610 000	8 MHz
	39	618 000	8 MHz
	40	626 000	8 MHz

	CANAL	frquence TNT (kHz)	Largeur canal
Bande 5	41	634 000	8 MHz
	42	642 000	8 MHz
	43	650 000	8 MHz
	44	658 000	8 MHz
	45	666 000	8 MHz
	46	674 000	8 MHz
	47	682 000	8 MHz
	48	690 000	8 MHz
	49	698 000	8 MHz
	50	706 000	8 MHz
	51	714 000	8 MHz
	52	722 000	8 MHz
	53	730 000	8 MHz
	54	738 000	8 MHz
	55	746 000	8 MHz
	56	754 000	8 MHz
	57	762 000	8 MHz
	58	770 000	8 MHz
	59	778 000	8 MHz
	60	786 000	8 MHz
	61	794 000	8 MHz
	62	802 000	8 MHz
	63	810 000	8 MHz
	64	818 000	8 MHz
	65	826 000	8 MHz
	66	834 000	8 MHz
	67	842 000	8 MHz
	68	850 000	8 MHz
	69	858 000	8 MHz

Annexe b. 4:3 et 16:9: explications

Le tableau ci-dessous explique comment les images sont affichées sur votre TV selon le format de votre TV, le format natif des images TNT reçues et du traitement d'image.

Format d'écran de votre TV : 4:3 (Format d'écran dit "normal" ou "classique")		→ Réglez le paramètre : « Ratio écran » = 4:3
Format natif des images TNT ↓	Option de traitement d'image : « Traitément TV » = None	Option de traitement d'image : « Traitément TV » = Letter-Box	Option de traitement d'image : « Traitément TV » = Pan-Scan
Les images TNT sont en : 4:3 (Format natif des images)	(Pas de Traitément Image) Résultat : BON (Pas de pertes, pas de bandes noires et pas de distorsions)	(Pas de Traitément Image) Résultat : BON (Pas de pertes, pas de bandes noires et pas de distorsions)	(Pas de Traitément Image) Résultat : BON (Pas de pertes, pas de bandes noires et pas de distorsions)
Les images TNT sont en : 16:9 (Format natif des images)	(Pas de Traitément Image) Résultat : Mauvais (Pas de pertes, pas de bandes noires et importante distorsion écrasement horizontal des images)	(Réduction Vertical) Résultat : BON (Pas de pertes, pas de distorsions des images mais des bandes noires en haut et en bas des images)	(Zoom Horizontal) Résultat : Moyen (Pas de bandes noires, pas de distorsions mais perte importante des cotés gauche et droit des images)

Format d'écran de votre TV : 16:9 (Format d'écran dit "large")		→ Réglez le paramètre : « Ratio écran » = 16:9
Format natif des images TNT ↓	Option de traitement d'image : « Traitément TV » = None	Option de traitement d'image : « Traitément TV » = Letter-Box	Option de traitement d'image : « Traitément TV » = Pan-Scan
Les images TNT sont en : 4:3 (Format natif des images)	(Pas de traitement image) Résultat : MAUVAIS (Pas de pertes, pas de bandes noires mais importante distorsion : éttrement horizontal des images)	(Réduction horizontal) Résultat : BON (Pas de pertes, pas de distortions des images mais des bandes noires à gauche et à droite)	(Zoom Vertical) Résultat : Moyen (Pas de bandes noires, pas de distortions mais perte importante en haut et bas des images )
Les images TNT sont en : 16:9 (Format natif des images)	(Pas de traitement image) Résultat : BON (Pas de pertes, pas de bandes noires et pas de distortions des images)	(Pas de traitement image) Résultat : BON (Pas de pertes, pas de bandes noires et pas de distortions des images)	(Pas de traitement image) Résultat : BON (Pas de pertes, pas de bandes noires et pas de distortions des images)

Annexe c.1. fonctionnement d'un téléviseur (TV)

Le tuner est la partie du téléviseur sur laquelle est branchée l'antenne. Le tuner du TV reçoit les programmes TV analogiques et ne permet pas de recevoir les programmes TNT. Par défaut l'écran et les hauts-parleurs diffusent le signal reçu par le tuner du TV. Les prises péritel qui se trouvent sur votre TV permettent à un appareil externe d'envoyer ses signaux audio et vidéo vers l'écran et les haut-parleurs. Lorsque vous allumez un appareil (DVD, SAT, TNT,

magnétoscope...) qui est branché sur une prise péritel du TV, ce dernier sélectionne automatiquement cette prise péritel et en diffuse les signaux, grâce au signal de sélection automatique (appelé «Commutation Lente» ou «CL») qui est normalement fourni par l'appareil qui vient d'être allumé. Sur votre TV, vous pouvez aussi sélectionner manuellement les prises péritels. Elles portent généralement le nom de : AV, AUX, EXT,... selon la marque du TV. Elles se sélectionnent avec la télécommande du TV par la touche 0, ou par la touche AV, ou encore par la touche qui comporte ce pictogramme :... (voir la notice du TV).

De son côté, le TV envoie ses signaux audio et vidéo, en provenance de son tuner interne, vers les appareils externes connectés sur ses péritels. (Pour enregistrement ou pour un décodeur du type CANAL+ «syster»...). Ainsi, les péritels d'un TV sont bidirectionnels. Les signaux externes envoient des signaux audio et vidéo au TV et le TV fournit des signaux aux signaux externes.

Annexe c.2. fonctionnement d'un magnétoscope/dvd-r

La sortie antenne de votre enregistreur (magnétoscope ou DVD-R) permet de brancher en cascade l'entrée antenne de votre téléviseur. Vous pourrez choisir manuellement la chaîne que vous souhaitez enregistrer, mais également

choisir d'enregistrer l'appareil branché sur la PERITEL 1 ou la PERITEL 2. Ces prises portent le nom de : AV, AUX, EXT... selon la marque de votre enregistreur. Elles se sélectionnent, avec la télécommande de votre enregistreur, par la touche 0, ou par la touche AV, ou la touche P -... (Voir la notice de votre enregistreur).

Annexe c.3. utilisation d'un adaptateur TNT

Les adaptateurs TNT apportent une modification dans vos habitudes. En effet, le tuner analogique de votre enregistreur ne permet pas de recevoir ou enregistrer la TNT. Vos appareils (TV, magnétoscope, DVD-R...) ne peuvent donc recevoir les signaux audio et vidéo TNT qu'à travers la prise péritel sur laquelle est branché votre adaptateur TNT.

Votre adaptateur TNT se conforme aux normes de fonctionnement des péritels et il fournit donc le signal de détection automatique. ATTENTION, votre adaptateur TNT fournit le signal de détection automatique uniquement sur sa prise péritel appelée «TV». Ainsi, lorsque vous mettez en marche votre adaptateur TNT, il s'affichera automatiquement sur l'écran de votre TV qui doit être branché sur la péritel «TV» de votre adaptateur TNT. La prise péritel «VCR-DVD R» de votre adaptateur TNT ne fournit pas le signal de détection automatique. Ainsi, si la TV est connectée sur cette prise péritel «VCR-DVD R», il faudra alors mettre manuellement votre TV en mode AV, c'est à dire forcer le TV à afficher les signaux audio-video provenant de sa péritel.

Pour pouvoir enregistrer un programme TNT, il ne faut plus utiliser le tuner analogique de votre enregistreur (magnétoscope ou DVD-R). Il faut indiquer à votre enregistreur que vous souhaitez enregistrer les signaux qui entrent sur sa prise péritel, sur laquelle est branché votre adaptateur TNT. Pour cela il faut sélectionner la chaîne «AV», en appuyant sur la touche P- (programme -) de votre

enregistreur (DVD-R ou magnétoscope), vous faites défiler les chaînes jusqu'à faire apparaitre les chaînes AV1/AV2, ou EXT1/EXT2, ou A1/A2... selon la marque de votre appareil enregistreur. Veuillez vous reporter à la notice de votre enregistreur.

Votre adaptateur TNT devient en quelque sorte un tuner externe. Ceci est valable en enregistrement direct ou en enregistrement différé (programmation d'un enregistrement la nuit ou pendant vos vacances par exemple en utilisant le programmateur de votre adaptateur TNT).

Pour faire un enregistrement différé, il est nécessaire de programmer à la fois votre enregistrateur (magnétoscope ou DVD-R) ET votre adaptateur TNT. Notre adaptateur TNT ne déclenche pas l'enregistrement sur votre DVD-R ou magnétoscope. Le lancement de l'enregistrement sur votre enregistrateur (DVD-R ou magnétoscope) dépendra uniquement de sa programmation à lui. Ainsi, en plus de la programmation de votre adaptateur TNT, vous devrez aussi faire la programmation de vos appareils enregistreurs, comme d'habitude, excepté qu'il faudra les programmer de telle sorte que le signal à enregistrer provienne de leur prise péritel (reliée à votre adaptateur TNT) et non plus de leur tuner.

COMPAGNIE GENERALE DE

VIDEOTECHNIQUE

www. cgv. fr
