Type de produit	Distributeur d'images en stéréo pour téléviseur secondaire
Marque	CGV
Modèle	VISILINE STEREO
Alimentation	220 V - 50 Hz
Consommation électrique	Moins de 10 VA
Distance maximale émetteur/récepteur	50 m (25 m de câble mini-fil fourni)
Transmission vidéo	Bande de base vidéo et 10,7 MHz pour le retour infrarouge
Transmission audio	Stéréo : 6,0 MHz et 6,5 MHz
Température de fonctionnement	10 à 45 °C
Garantie	2 ans pièces et main-d'œuvre
Connectique	Prise péritel (entrée, sortie, décodeur), bornier mini-fil, bornier diffuseur IR
Diffuseur infrarouge	Permet de télécommander l'appareil vidéo depuis le téléviseur secondaire
Fonctions principales	Transmission d'images et son stéréo d'un appareil vidéo vers un second téléviseur ; rend les téléviseurs indépendants
Installation	Branchements via câbles péritel et mini-fil ; fixation du diffuseur IR
Entretien	Éviter l'exposition à la chaleur et aux sources lumineuses directes ; nettoyer avec un chiffon sec
Sécurité	Ne pas obstruer la ventilation ; utiliser uniquement en intérieur
Poids	Environ 500 g (estimation)
Dimensions (L x l x h)	Environ 15 x 10 x 4 cm (estimation)

FOIRE AUX QUESTIONS - VISILINE STEREO CGV

Comment installer le VisiLine Stereo ?

Suivez le schéma d'installation A ou B selon votre configuration. Branchez les câbles péritel entre l'émetteur et vos appareils, raccordez le mini-fil entre émetteur et récepteur, et fixez le diffuseur infrarouge en face du capteur de l'appareil vidéo. Consultez la notice pour les détails de polarité.

Quels câbles sont fournis avec le VisiLine Stereo ?

Un câble péritel, un mini-fil de 25 mètres, et un diffuseur infrarouge avec pastille adhésive.

Puis-je utiliser un câble péritel différent de celui fourni ?

Il est conseillé d'utiliser le mini-fil fourni pour garantir le bon fonctionnement. CGV ne garantit pas le fonctionnement avec un autre câble.

Comment tester le fonctionnement après installation ?

Insérez une cassette dans le magnétoscope, appuyez sur le bouton AV de l'émetteur et du récepteur, puis utilisez la télécommande du magnétoscope en la dirigeant vers le récepteur. Vous devriez voir l'image et entendre le son sur le second téléviseur.

Que faire si je n'ai pas d'image ou de son sur le second téléviseur ?

Vérifiez les branchements du mini-fil et du diffuseur IR (respect des polarités). Assurez-vous que les boutons AV sont enfoncés correctement. Consultez la section test de la notice.

Comment rendre les deux téléviseurs indépendants ?

Relâchez le bouton AV de l'émetteur. Ainsi, le téléviseur principal pourra regarder un programme hertzien pendant que le second téléviseur affiche l'appareil vidéo.

Puis-je transmettre le signal d'un récepteur satellite sur le second téléviseur ?

Oui, en suivant le schéma B2 : branchez l'entrée de l'émetteur sur le récepteur satellite et la sortie sur le magnétoscope. Avec cette configuration, vous pouvez transmettre le satellite sur TV2.

Comment regarder Canal+ sur le second téléviseur ?

Le signal de Canal+ hertzien ne peut être transmis que par l'intermédiaire du magnétoscope. Suivez le schéma A ou B1.

Que faire si la télécommande ne fonctionne pas à distance ?

Vérifiez que le diffuseur infrarouge est correctement orienté vers le capteur de l'appareil vidéo et que les polarités du mini-fil sont respectées. La distance maximale entre émetteur et récepteur est de 50 m.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également en demander une version traduite par email.

MODE D'EMPLOI VISILINE STEREO CGV

Visiligne sté reproduction

DISTRIBUTEUR D'IMAGES EN STÉRÉO

NOTICE d'installation et d'utilisation

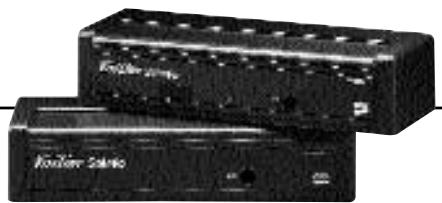

VisiLine Sté reproduction est un distributeur d'images, de sons et d'informations de télécommande, vous permettant d'utiliser toute votre installation audio/vidéo se trouvant sur votre téléviseur principal directement sur votre téléviseur secondaire, le tout en Sté reproduction.

1 - Installation

Pour un bon fonctionnement, il est conseillé d'utiliser le mini-fil livré. Dans le cas où la mise en service a été réalisée avec un autre câble, CGV ne garantit pas le fonctionnement.

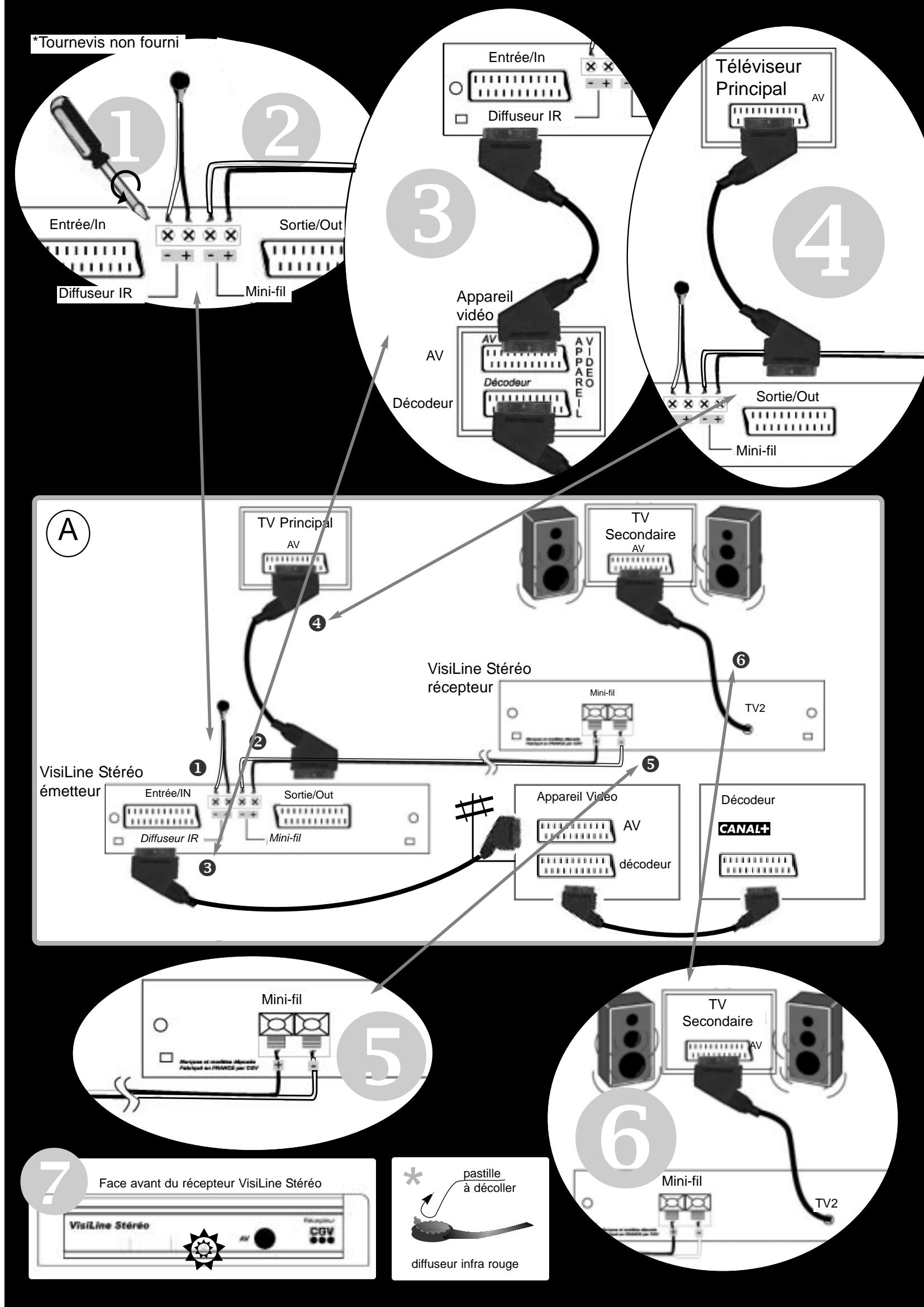

Schéma d'installation A: Vous avez un appareil vidéo (magnétoscope ou récepteur satellite numérique ou analogique, etc...)

Suivez l'ordre de montage ci-après (page de droite) : après avoir débranché tous vos appareils de leur prise secteur.

Pose et raccordement du diffuseur infrarouge. - Raccordez le fil rouge sur la borne + du bornier à vis "Diffuseur IR" de l'émetteur VisiLine Stéreo et le fil blanc sur la borne - du même bornier. Placez le diffuseur en face du capteur infrarouge de l'appareil que vous souhaitez télécommander. - Après avoir effectué les essais de télécommande à la fin du montage de l'ensemble, cf § Essais, retirez la protection de la pastille adhésive du diffuseur infrarouge et collez-le sur la surface (plane et propre)*.

Raccordement du mini-fil à l'émetteur.

Prenez le mini-fil fourni par CGV. Dénudez-en les extrémités et raccordez les fils au bornier à vis "Mini-fil" de l'émetteur VisiLine Stereo en repérant les polarités (+, -) et en veillant à ne pincer que la partie métallique du mini-fil.

3 Liaison péritel : émetteur / appareil video. - En utilisant le cable péritel fourni, branchez d'une part sur la prise péritel "Entrée" de l'émetteur VisiLine Stereo et de l'autre sur la prise péritel "AV" de l'appareil video que vous souhaitez transmettre. - Si vous possedez un decodeur Canal ^+, vous pouvez le relier sur la prise péritel "decodeur" de suivant magnétoscope.

4 Liaison péritel : émetteur / téléviseur principal - Retirez le cable péritel qui relie votre appareil video à votre téléviseur principal. Reliez-le d'une part à la prise "Sortie" de l'émetteur et d'autre part à votre TV principal.

Raccordement du mini-fil au récepteur - Amenez jusqu'à vous 2ème téléviseur le mini-fil que vous avez branché sur l'émetteur. Passez-le sous la moquette, faites-le courir le long des plinthes, etc. - Coupez le mini-fil à la longueur désirée, dénudez-en les extrémités et raccordez-le au bornier à pince "Mini-fil" du récepteur VisiLine Stereo en respectant les polarités (+,-) et en veillant à ne pincer que la partie métallique du mini-fil. Liaison péritel : récepteur / 2ème téléviseur Branchez la prise péritel du récepteur VisiLine Stéreo sur votre 2ème téléviseur. Mise en route - Au niveau du téléviseur principal : Rebranchez tous vos appareils, y compris l'émetteur VisiLine Stéreo à leur prise secteur 220 V. - Au niveau du 2ème téléviseur : Le voyant rouge du récepteur VisiLine Stéreo doit être allumé. Avec cette configuration (schéma A) vous pouvez enregistrer vos chaînes hertziennes ou Canal + décode.

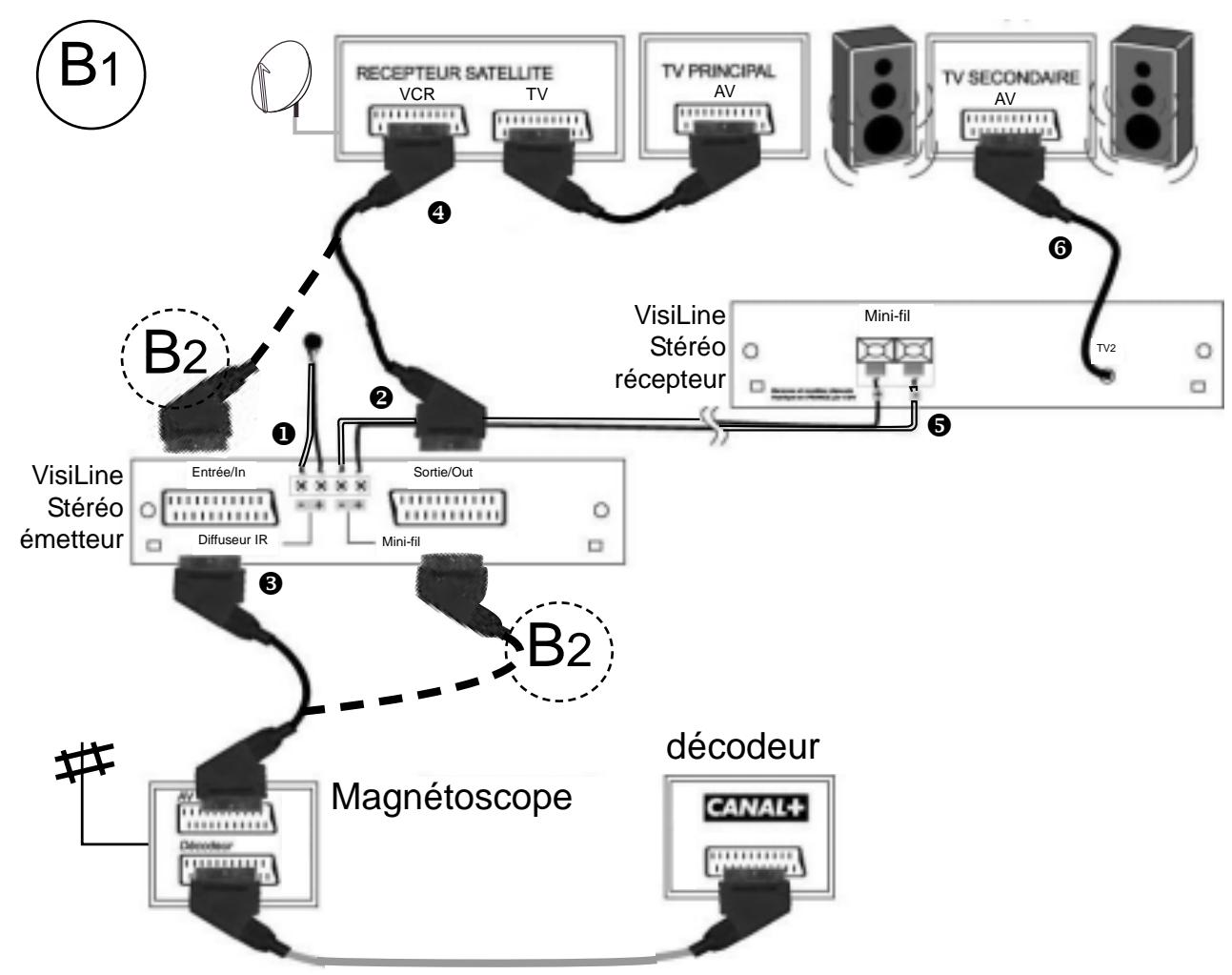

Schéma d'installation B: Vous avez un magnétoscope et un récepteur satellite (analogique ou numérique) ou décodeur cable, etc... Vous avez deux possibilités, soit le schéma B1 ou le schéma B2.

NOTA : Seul le point 3 diffère du schéma d'installation A

Liaison péritel : émetteur / appareil video (magnétoscope, récepteur satellite, décodeur cable, etc..). schéma B1 : (transmission du magnétoscope sur TV2)

• Sur l'émetteur VisiLine Stereo, reliez la prise "Entrée" à votre magnétoscope via le cable péritel fourni.
• Reliez la "Sortie" de l'émetteur VisiLine Stereo sur votre récepteur satellite "VCR ou AUX" via un cable p. Avec cette configuration, vous pouvez enregistrer vos chaînes hertziennes, ou Canal + décode. Vous ne pourriez que regarder le récepteur satellite sur le TV principal.

schéma B2 : (transmission du récepteur satellite ou autre appareil vidéo sur le TV2)

• Sur l'émetteur VisiLine Stéreo, reliez la prise "Entrée" à votre récepteur satellite via le câble péritel fourni.
• Reliez la "Sortie" de l'émetteur VisiLine Stéreo sur votre magnétoscope "AV ou AUX" via un câble péritel. Avec cette configuration, vous pouvez enregistrer vos chaînes hertziennes, ou Canal + décode, ou une chaîne de votre récepteur satellite.

2 - TEST de fonctionnement

Avec un magnétoscope par exemple :

• Sur l'émetteur VisiLine Stéreo, appuyez sur le bouton poussoir "AV" (passage du canal AV de votre TV aux chaînes hertzioniennes).
• Sur le récepteur VisiLine Stereo, appuyez sur le bouton poussoir "AV" (mise en mode AV de votre TV secondaire).
• Après avoir vérifié qu'il y a une cassette dans le magnétoscope, prenez la télécommande de ce dernier, placez-vous devant cette année télévisuer, et télécommandez votre appareil (en dirigant la télécommande vers le récepteur VisiLine Stéreo).
• Constatez que vous obtenez bien les images et le son de votre magnétoscope sur le second téléviseur.
• Vous pouvez alors fixer définitivement le diffuseur infrarouge.

NOTA : Si vous n'avez pas d'images et de son ou de retard de télécommande, veuillez vérifier les branchements du mini-fil et du diffuseur IR (respect des polarités)

3 - Utilisation

3.1 Sur le téléviseur principal.

Jusqu'à présent, dès que vous mettiez en marche votre appareil video, votre téléviseur principal en recevait automatiquement les images. Maintenant, votre 2ème téléviseur peut également recevoir ces mêmes images. Pour vous éviter d'être forcé de regarder les mêmes images sur vos 2 téléviseurs, VisiLine Stereo vous permet de les rendre indépendants, procédez comme suit:

• Relâchez le bouton "AV" de l'émetteur VisiLine Stéréo. Dans cette position le téléviseur principal ne reçoit plus automatiquement les images de l'appareil vidéo. Vous pouvez alors y regarder un programme hertzien pendant qu'une autre personne regarde les images de l'appareil vidéo sur le 2ème téléviseur.

3.2 Sur le 2ème téléviseur.

Lorsque le bouton poussoir du récepteur Visiline Stereo est relâché, vous pouvez comme précédemment vous servir de la fonction "AV" de votre téléviseur secondaire pour passer d'un programme hertzien aux images de l'appareil vidéo et vice-versa. Si vous 2ème téléviseur ne possède pas de fonction "AV", appuyez sur le bouton poussoir "AV" du récepteur VisiLine Stereo pour passer d'un programme hertzien aux images de l'appareil vidéo :

Bouton enfoncé = Images vidéo sur TV2

Bouton relâché = Prog. hertzien sur TV2

3.3 Récepteur satellite analogue ou numérique, décodeur câble, etc...

Votre installation comprend un récepteur satellite associé à un magnétoscope (voir schéma d'installation B1 ou B2 en fonction de l'appareil que vous pouvez transmettre sur le TV secondaire).

NB : Une personne peut en même temps regarder les images du récepteur satellite ou un autre appareil vidéo sur le téléviseur principal pendant qu'une autre regarde les images du magnétoscope sur le second téléviseur (et vice-versa).

3.4 Canal+ (hertzien) sur le 2ème téléviseur

• Le signal de Canal+ hertzien ne peut être transmis sur le TV secondaire que par l'intermédiaire du magnétoscope (voir schéma A ou B1).

ATTENTION: Eviter de situer:

• l'émetteur dans des endroits non aérés, de manière à ne pas l'exposer à de fortes chaleurs.
• Le récepteur en vue directe d'une source lumineuse trop importante (néon, soleil...).

• Alimentation : 220 V - 50 Hz. - Consommation : < 10 VA.
• Distance maximale entre émetteur et récepteur : 50 m (25 m de mini-fil fourni)
• Transmission vidéo : Bande de base vidéo et 10.7 MHz pour le retard infrarouge.
• Transmission audio (stereo) : 6.0 MHz et 6,5 MHz.
• Température de fonctionnement : 10 à 45 °C.
• Garantie 2 ans pièces et main d'œuvre

La liberté des images

Compagnie Générale de Vidéotechnique

8 rue Alexandre Dumas - 67200 Strasbourg - France

http://www.cgi.fr
