RAYLINE TA3 - Télécommande CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande universelle à écran tactile
Marque	CGV
Modèle	RAYLINE TA3
Dimensions (L x l x H)	144 x 88 x 18 mm
Poids (sans piles)	78 g
Poids (avec piles)	100 g
Alimentation	2 piles LR03/AAA (alcalines recommandées)
Compatibilité	TV, VCR, SAT (récepteurs satellite analogiques et numériques)
Programmation	Codes préprogrammés, recherche manuelle et automatique
Écran	Écran à cristaux liquides monochrome tactile avec rétroéclairage électroluminescent bleu
Touches principales	Power, Mute, CH+/-, VOL+/-, Menu, pavé directionnel, OK, touches numériques, touches de mode (TV, VCR, SAT)
Détection de mouvement	Activation par léger choc sur la tranche
Mise en veille automatique	Après 5 secondes d'inactivité
Mémoire	Conservation des codes lors du changement de piles
Entretien	Nettoyer avec un chiffon doux et sec ; éviter poussière, humidité, chocs et températures élevées
Sécurité	Ne pas mélanger piles neuves et usagées ; respecter la polarité
Réparabilité	Ne pas démonter (garantie annulée)
Notice	32 pages, format PDF téléchargeable
Fabricant	Compagnie Générale de Vidéotechnique (CGV), France
Assistance téléphonique	0892 020 009

FOIRE AUX QUESTIONS - RAYLINE TA3 CGV

Comment programmer la télécommande pour ma TV avec la bibliothèque de codes ?

Référez-vous à la liste des codes dans la bibliothèque. Recherchez le code à 3 chiffres correspondant à la marque de votre TV. Tout en maintenant la touche SET, appuyez sur TV pendant 2 secondes jusqu'à l'allumage du voyant rouge. Entrez le code à 3 chiffres. Allumez votre TV et testez les fonctions. Si elle répond correctement, le code est bon.

Comment installer les piles dans la télécommande RAYLINE TA3 ?

Ouvrez le capot du logement des piles. Insérez deux piles LR03/AAA en respectant les symboles de polarité (+ et -) indiqués dans le compartiment. Refermez le capot. Utilisez de préférence des piles alcalines et ne mélangez pas piles neuves et usagées.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez que votre appareil audio/vidéo est allumé. Assurez-vous que les piles sont correctement insérées et que leurs polarités sont respectées. Si les piles sont faibles, remplacez-les. Vérifiez également que vous utilisez le bon mode (TV, VCR, SAT).

Comment retrouver le code de commande de mon appareil audio/vidéo ?

Appuyez sur la touche de mode désiré (ex: TV). Maintenez SET et appuyez sur 1 pour le premier chiffre : comptez les clignotements du voyant rouge (0 = aucun clignotement). Répétez avec 2 pour le deuxième chiffre et 3 pour le troisième.

Comment utiliser la recherche automatique pour programmer la télécommande ?

Allumez manuellement votre appareil. Appuyez sur la touche de mode désiré. Maintenez SET et appuyez sur POWER pendant 3 secondes jusqu'à l'allumage du voyant rouge. La télécommande balaie les codes. Quand votre appareil s'éteint, appuyez immédiatement sur la touche de mode pour arrêter la recherche.

La bibliothèque contient plusieurs codes pour ma marque, comment choisir ?

Essayez chaque code un par un. Après avoir entré un code, testez les fonctions de la télécommande sur votre appareil. Si la plupart des touches fonctionnent correctement, vous avez trouvé le bon code. Sinon, essayez le suivant.

Mon appareil ne répond qu'à certaines commandes, que faire ?

Vous avez probablement programmé un code partiellement compatible. Essayez d'autres codes de votre marque dans la bibliothèque jusqu'à ce que la majorité des touches (volume, chaînes, etc.) fonctionnent.

Comment nettoyer la télécommande RAYLINE TA3 ?

Utilisez un chiffon doux et sec pour essuyer la télécommande. N'utilisez pas de produits corrosifs ou abrasifs. Évitez l'exposition à la poussière, à l'humidité, aux chocs et aux températures élevées.

La télécommande s'éteint rapidement, est-ce normal ?

Oui, c'est normal. L'écran tactile s'éteint automatiquement après 5 secondes d'inactivité pour économiser les piles. Pour le réactiver, donnez un léger choc sur la tranche de la télécommande.

Où trouver la liste complète des codes préprogrammés ?

La liste des codes est fournie dans la notice d'utilisation (bibliothèque de codes). Vous pouvez télécharger la notice au format PDF gratuitement depuis le site notice-facile.com ou consulter le manuel papier fourni avec la télécommande.

MODE D'EMPLOI RAYLINE TA3 CGV

1. Introduction

Félicitations! La télécommande universelle RAYline TA3 à écran tactile est un produit bénéficiant des dernières innovations technologiques en matière d'écran électroluminescent. Grâce à sa banque de données (librairie de codes) très complète, vous allez pouvoir contrôler l'ensemble de vos équipements audio&video du bout des doigts.

Avant toute utilisation, veuillez lire attentivement ce manuel.

Notez que le bruit que vous entendez lorsqu'vous bougez votre télécommande est le détecteur d'éclairage de l'écran tactile.

1.1 Principales caractéristiques

• Codes Préprogrammés
• Accès direct aux fonctions secondaires (en fonction de la marque)
• Universelle 3 en 1 (remplace TV, VCR, SAT)
• Programmation simplifiée soit par une recherche automatique de code ou via la bibliothèque fournie
• Activation de l'écran dès qu'un léger touché est donné sur la tranche de la télécommande.
• Mise hors tension automatique de l'éclairage de l'écran tactile (mode veille) pour la conservation des piles.

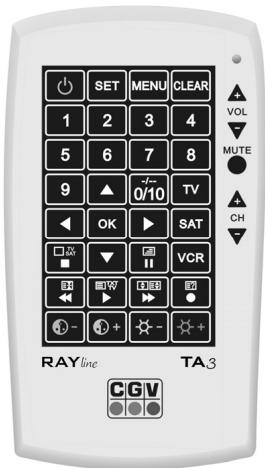

1.2 Présentation de la télécommande :

Touches	Fonctions TV/VCR	Autres (SAT)
POWER	Mise en On/Off
TV VCR,SAT	Touches de mode
1,2,3,4,5,6,7,8,9	Clavier numérique
0/10	0 ou 10
Rouge	Couleur -
Vert	Couleur +
Jaune	Luminosité -
Bleu	Luminosité +
CH+/-	Programme +/-
VOL+/-	Volume +/-
Menu	Menu
Pavé directionnel	haut/bas/gauche/droite
Select/OK	OK ou Sélection
CLEAR	Effacer ou Sortir
#	Retour rapide/page conserver	Page -/Est
# TV	mode Text	TEXTE
#	Avance rapide /Expand	Page +/ Ouest
# TV SAT	STOP/ mode TV	TV/ Radio
#	PAUSE/ Mix mode
#	Enregistrement/ Reveal
MUTE	Sourdine
SET	Initialiser

1.3 Caractéristiques

• Programmation : En utilisant les codes préprogrammés (voir bibliothèque)
• Compatibilité : Codes Préprogrammés avec la bibliothèque de code : Télévisions (TV), Magnétoscope (VCR), Récepteurs satellites analogiques et numériques (SAT)
• Accès direct aux fonctions secondaires (en fonction de la marque)
• Conservation de mémoire lors du changement de piles
• Panneau d'affichage: écran à cristaux liquides monochrome à technologie tactile
• Alimentation électrique : 2 piles de type LR03 ou AAA (piles alcalines recommandées)
• Dimensions : 144 x 88 x 18 millimètres
• Poids : 78g (sans piles installées), 100g (les piles étant installées)

1.4 Comment installer les piles ?

• N'employez pas de vieilles et nouvelles piles ensemble, car les vieilles piles tendent à faire
• iter tout effacement de vos codes sauvegardés en mémoire.
• Ouvrez le capot du logement des piles.
• Respectez le symbole de polarité indiqué dans le compartiment à piles.
• Insérez les piles à l'intérieur de celui-ci.
• Refermer le capot du logement des piles.

2. Comment démarrer ?

Après avoir installé les piles, l'éclairage de votre écran tactile s'allume. L'éclairage de l'écran tactile se mettra en mode économique d'énergie (veille) au bout de 5 secondes. Un léger chic sur la tranche de la télécommande permettra de le réactiver.

Appuyer sur l'une des touches pour envoyer l'ordre infrarouge correspondant à la commande que vous souhaitez activer.

2.1 Rétro-éclairage

L'écran electroluminescent de couleur bleu s'allume dès que vous donnez un léger chic sur la tranche de la télécommande.

L'écran se mettra automatiquement en mode veille après une période de 5s.

2.2 Touches principales

Il y a 5 touches principales (cf. 1.2 présentation de la télécommande). Elles transmettent les commandes infrarouges importantes des appareils vidéo sélectionnés comme :

MUTE Mise en sourdine du volume sonore - CH+ changement vers le haut du programme

• CH- changement vers le bas du programme VOL+ augmentation du volume VOL- baisse du volume

3.1 En utiliser la bibliothèque

Veuillez suivant attentivement ces instructions pour programmer la télécommande

1. Référez-vous à la liste des codes mentionnés dans la bibliothèque. Recherchez le code à 3 chiffres qui correspond à la marque de l'appareil que vous souhaitez commander (exemple : TV). S'il y a plusieurs codes énumérés sous votre marque, essayez-les en commençant par le premier jusqu'au dernier code de sorte à trouver celui qui fonctionne avec votre appareil audio/vidéo.
2. Tout en maintenant la touche « SET » appuyée, appuyez sur la touche « TV » pendant deux secondes jusqu'à l'allumage du voyant rouge puis relâchez les deux touches.
3. Entrez le code à 3 chiffres.

Mettez en marche votre appareil (par exemple TV), essayez d'activer différentes fonctions en utilisant la télécommande. Si vous appelez (par exemple TV) répond aux fonctions correctement, vous avez programmé le bon code.

Répétez les instructions de programmation décrites ci-dessus et essayez tous les codes disponibles jusqu'à trouver celui qui correspond à votre appareil (par exemple la TV).

• Répétez simplement les procédures décrites ci-dessus pour programmer les codes correspondants aux autres appareils audio&video que vous souhaitez contrôler avec la télécommande, comme pour votre VCR, SAT, etc.
• Ne pas dépasser un début de 10 secondes entre chaque étape lors de la programmation.

Suggestion :

Si vous ne pouvez pas trouver le code approprié dans la bibliothèque à votre appareil video, retournez dans le chapitre « 3.3 Recherche automatique »

3.2 Recherche manuelle

Si vous ne pouvez pas identifier un code correct pour votre équipement dans la bibliothèque des codes pour faire fonctionner cet équipement, vous pouvez rechercher ce code de manière manuelle en faisant un balayage de l'ensemble des codes contenus dans la bibliothèque.

1. Mettez en marche votre appareil vidéo manuellement (par exemple TV) en utilisant la télécommande dédiée de celui-ci.
2. Appuyez sur la touche de mode désiré (par exemple TV).
3. Tout en maintenant la touche « SET » appuyée, appuyez sur la touche « TV » pendant deux secondes jusqu'à l'allumage du voyant rouge puis relâchez les deux touches.
4. Appuyez à nouveau sur la touche « SET » puis relâchez. Le mode recherche manuelle se met en route et se signale par le clignement du voyant rouge.
5. Dirigez votre télécommande en direction de l'appareil audio-vidéo que vous souhaitez contrôler et maintenez appuyée la touche « POWER » (max. 300 fois) jusqu'à ce que votre télécommande trouve le code permettant de le mettre hors service.
6. Une fois votre appareil audio&vidéo éteint, appuyez à nouveau sur les touches de mode « TV, VCR, SAT, etc... », pour arrêter la recherche manuelle.

• Répétez simplement les procédures décrites ci-dessus pour rechercher le code des appareils suivants : magnétoscope, décodeur satellite, etc...

3.3 Recherche automatique

Si vous ne pouvez pas identifier un code correct pour leur équipement dans la bibliothèque des codes pour faire fonctionner leur équipement, vous pouvez

recherchez ce code de manière automatique en faisant un balayage de l'ensemble des codes contenus dans la bibliothèque.

1. Mettez en marche votre appareil video manuellement (par exemple TV) en utilisant la télécommande dédiée de celui-ci.
2. Appuyez sur la touche de mode désiré (par exemple TV).
3. Tout en maintenant la touche « SET » appuyée, appuyez sur la touche « POWER » pendant trois secondes jusqu'à l'allumage du voyant rouge, puis relâchez les deux touches. Un clignement régulier vous indiquera que la télécommande est en mode recherche automatique.
4. Une fois que la télécommande a trouvé le code permettant de l'arrêter hors service, appuyez immédiatement sur la touche de mode désiré (par exemple TV).
5. Appuyez sur n'importe quelles touches pour arrêter la recherche automatique.

• Répétez simplement les procédures décrites ci-dessus pour rechercher le code des appareils suivants : magnétoscope, décodeur satellite, etc...

3.4 Comment retrouver le code de commande de votre appareil audio&vidéo ?

1. Appuyez sur la touche de mode désiré (par exemple TV).
2. Tout en maintenant la touche « SET » appuyée, appuyez sur la touche « 1 » puis relâchez les deux touches. En comptant le nombre de clignements du voyant rouge, vous pourrez déterminer le premier chiffre du code.
3. Tout en maintenant la touche « SET » appuyée, appuyez sur la touche « 2 » puis relâchez les deux touches. En comptant le nombre de clignements du voyant rouge, vous pourrez déterminer le deuxième chiffre du code.
4. Tout en maintenant la touche « SET » appuyée, appuyez sur la touche « 3 » puis relâchez les deux

touches. En comptant le nombre de clignotements du voyant rouge, vous pourrez déterminer le dernier chiffre du code.

Nota: Aucun clignotement, correspond au chiffre 0

4. Entretien

• N'exposez pas votre télécommande à la poussière, lumière forte du soleil, humidité, chocs à hautes températures ou mécaniques.
• N'utilisez pas de vieilles et nouvelles piles ensemble, sachant que les vieilles piles tendent à faire.
• N'utilisez pas de matières corrosives ou abrasives pour nettoyer toute la télécommande.
• Maintenez votre télécommande sans poussière en l'essuyant avec un tissu doux et sec.
• Ne démontez pas votre télécommande, elle ne sera plus couverte par la garantie constructeur.

5. Dépannage

Q. Ma télécommande ne fonctionne pas R. Vérifiez que votre appareil audio/vidéo soit bien allumé, sinon la télécommande ne pourra pas le contrôler. R. Vérifiez si vos piles sont insérées correctement et que leurs polarités sont respectées. R. Si les piles sont faibles, remplacez-les. Voir « 1.4 Comment installer les piles »

Q. Comment désigner le bon code si la bibliothèque contient plusieurs codes pour une même marque? R. Pour chercher le code correspondant à votre appareil audio&video, essayez les codes un à un jusqu'à ce que la plupart des touches fonctionnent correctement. Q. Mon appareil audio&video ne répond seulement qu'à certaines commandes ? R. Vous avez programmé un code pour lequel seulement quelques commandes fonctionnent correctement. Essayez d'autres codes jusqu'à ce que la plupart des touches fonctionnent correctement.

HELPLINE

0892 020 009

La liberté des images

COMPAGNIE GENERALE DE VIDEOTECHNIQUE www.cgiv.fr - FRANCE
