| Type de produit | Décodeur TV TNT (Adaptateur TNT) |
| Marque | CGV |
| Modèle | PREMIO ST4 |
| Réception | DVB-T / MPEG-II MP@ML |
| Fréquence d'entrée | 149,5 ~ 858 MHz |
| Impédance d'entrée | 75 Ω |
| Sensibilité | -80 ~ -15 dBm |
| Sorties vidéo | 2 péritels (TV et VCR/DVD-R) : CVBS, RGB (TV) |
| Sortie audio numérique | 1 SPDIF coaxiale (RCA) |
| Connecteurs de stockage | USB (clé/disque dur) et lecteur carte SD |
| Formats vidéo lus | MPG, DAT (MPEG-1/2), VOB (MPEG-2, son via SPDIF), AVI (MPEG4, Xvid, DivX 4.0/5.0) |
| Formats audio lus | MP3, WAV |
| Formats photos lus | JPEG |
| Alimentation | 12 VDC, 1,0 A via bloc secteur externe |
| Dimensions (estimées) | 150 × 100 × 40 mm |
| Poids (estimé) | 200 g |
| Fonctions principales | Recherche auto/manuelle, EPG 7 jours, télétexte, sous-titres, listes favorites, minuterie (8 événements), contrôle parental, mise à jour USB, jeux intégrés |
| Accessoires fournis | Télécommande, 2 piles AAA, bloc secteur |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de liquides ou aérosols |
| Sécurité | Ne pas ouvrir le boîtier ; placer dans un endroit sec et ventilé ; ne pas exposer à l'humidité ; débrancher en cas d'absence prolongée |
| Pièces détachées et réparabilité | SAV CGV (hotline 0892 020 009, info@cgv.fr) ; pas de pièces détachées grand public |
| Informations générales | Capacité 999 programmes (TV+Radio) ; numérotation automatique LCN ; alimentation antenne 5V avec protection court-circuit ; compatible décodeur Canal+ Système |
FOIRE AUX QUESTIONS - PREMIO ST4 CGV
Questions des utilisateurs sur PREMIO ST4 CGV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Décodeur TV au format PDF gratuitement ! Retrouvez votre notice PREMIO ST4 - CGV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PREMIO ST4 de la marque CGV.
MODE D'EMPLOI PREMIO ST4 CGV
TABLE des matières
1 Avant de démarrer 3
1.1 Consignes de sécurité 3 1.2 Fonctions principales 4 1.3 Accessoires 4 1.4 Télécommande 5 1.5 Connectique et contrôles 8
2. Installation 10
2.1 Branchements 10 2.2 Première mise en route 12
3 Utilisation quotidienne 13
3.1 Sélection des chaînes 13 3.2 Liste des chaînes 13 3.3 Volume sonore 14 3.4 Touche INFO 14 3.5 Touche QUALITY 14 3.6 Sélection de la bande son 15 3.7 Chaînes favorites 15 3.8 Sous-titres 16 3.9 Guide des programmes (EPG) 16
3.9.1 Mode quotidien 16 3.9.2 Mode hebdomadaire 17
3.10 Touche AV et modes de fonctionnement 19 3.11 Tetexte 19
4 Description des menus 20

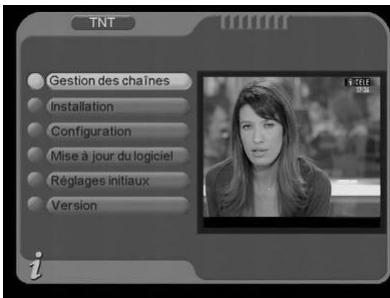

4.1 Menu principal 20 4.2 Menu TNT 21

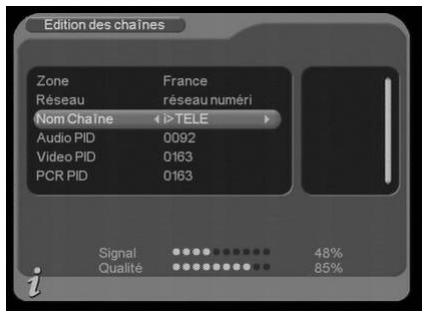

4.2.1 TNT\Gestion des chaînes 21 4.2.2 TNT\Installation 25 4.2.3 TNT\Configuration 27 4.2.4 TNT\Mise à jour du logiciel 35 4.2.5 TNT\Réglatgs initiaux 36 4.2.6 TNT\Version 37
4.3 Connecteurs USB et Carte SD 38 4.4 Menu Vidéo 38 4.5 Menu Musique 40 4.6 Menu Photos 42 4.7 Menu Jeux 42
5 Caractéristiques Techniques 43 6 SAV et fabricant 44 7 Garantie 44
Annexe A. Liste des émetteurs TNT et fréquences 45 Annexe B. 4/3 et 16/9: Explications 47 Annexe C. Explications générales 48 Annexe C.1. Fonctionnement d'un téléviseur (TV) 48 Annexe C.2. Fonctionnement d'un magnétoscope/DVD-R 49 Annexe C.3. Utilisation d'un adaptateur TNT 49
1.1 Consignes de sécurité
Veuillez lire attentivement ce manuel et plus particulièrement les consignes de sécurité ci-dessous avant de procéder à l'installation de votre adaptateur.
Veuillez lire complètement ce manuel avant de démarrer l'installation.
N'ouvre jamais l'appareil ou le boîtier d'alimentation. Si nécessaire, confiez votre équipement à un réparateur spécialisé.
Placez l'adaptateur dans un endroit sec et correctement ventilé. Ne le posez pas sur un objet mou tel que tapis ou mousse.
Ne manipulez pas l'appareil ou les câbles avec les mains mouillées ou dans une atmosphère humide.
Quand vous n'utilisez pas votre adaptateur pendant une longue période (vacances par exemple), débranchez le bloc d'alimentation du secteur.
Ne posez aucun objet sur votre adaptateur. Si celui-ci doit être installé dans un meuble, prévoyez au moins 6 cm d'espace libre au-dessus.
Ne posez jamais d'objets lourds sur le adaptateur, même s'il n'est pas en service.
Ne posez jamais de récipient contenant un quelconque liquide à proximité ou sur le adaptateur.
Déplacer l'adaptateur depuis un endroit froid vers un endroit chaud peut faire apparaitre de la condensation. Dans ce cas, attendre deux heures pour que la condensation puisse s'évacuer totalement.
1.2 Fonctions principales
Adaptateur TNT simple tuner, pour recevoir les programmes Gratuits diffusés sur le réseau de télévision Numérique Terrestre Français.
Lecteur de carte SD intégré.
Port USB pouvant recevoir un disque dur ou une clé USB.
Possibilité de lire les cartes MMC et MS via un adaptateur multicarte.
- Lecture des fichiers video. mpg, dat (MPEG-1/2 MP@ML), vob (MPEG-2 MP@ML: Attention le son sera présent uniquement sur la sortie SPDIF), avi (ISO MPEG4, Xvid, DivX 4.0 et 5.0), photos (JPEG) et audio (MP3 et WAV) présents sur le disque dur USB, la clé USB ou la carte SD.
Fréquence d'entrée: 149.5~858MHz, avec passage antenne
Installation facile et rapide
Numérotation automatique des chaînes (LCN)
Sous-titres
Télétexte
Guide des programmes sur 7 jours (EPG)
Alimentation antenne 5V avec protection contre les courts-circuits.
Affiche sur écran "OSD", résolution 720x576
2 prises péritel : TV & Magnétoscope/DVD-R
Sortie vidéo TV : CVBS (composite), RGB
Sortie vidéo Magnétoscope : CVBS (composite)
Recherche automatique ou Entrée PID manuelle
100% compatible avec le décodeur Canal+ « Systeme »
Péritel VCR vers TV 100% transparente en mode stand-by (AUDIO, CVBS, RGB)
1 sortie audio numérique SPDIF coaxiale (RCA)
Taille d'écran : 4:3 ou 16:9 sélectionnable
Alimentation par bloc secteur externe
Capacité de 999 programmes (TV et Radio)
Compatibilité : DVB-T/MPEG-II MP@ML
1.3 Accessoires
Télécommande
2xPiles LRO3/AAA Bloc secteur

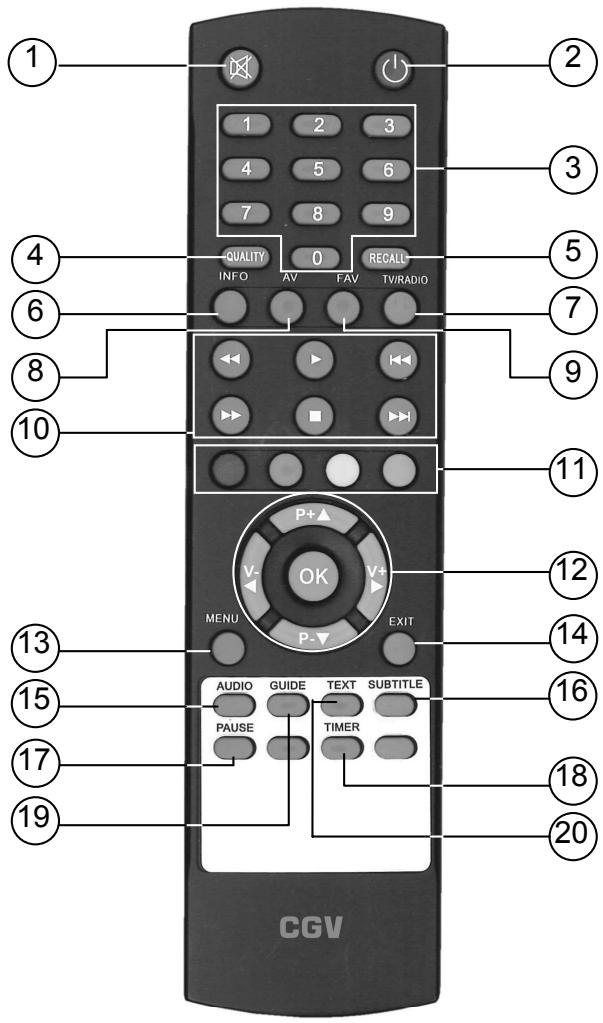

1.4 Télécommande
L'accès aux différentes fonctions et menus s'opère depuis la télécommande :
| 1. | Silence | Coupure du son. |
| 2. | Marche /Arrêt | Mise en marche ou en veille. |
| 3. | 0 - - - 9 | Pavé numérique: Pour désirer une chaîne TNT directement ou entraîr les paramètres dans les menus. |
| 4. | QUALITY | Affiche différentes informations sur la chaîne TNT reçue, en particulier le niveau et la qualité de réception de l'antenne TNT (cf. §3.5 p14). |
| 5. | RECALL | Retour à la chaîne visualisée précédemment. |
| 6. | INFO | Affiche la bannière d'information (cf. §3.4 p14). |
| 7. | TV / RADIO | Passage du mode TV au mode radio. |
| 8. | AV | Passage du mode TNT au mode TV et vice-versa (cf. §3.10 p19). |
| 9. | FAV | Affichage de la liste des chaînes favorites (cf. §0 p15). |
| 10. | « Retour rapide | Permet d'effectuer un return Rapide (X2, X4, X8 et X20) lors du visionnage d'une vidéo ou de l'écoute d'un morceau de musique (cf. p38 à 42). |
| 10. | »Avance rapide | Permet d'effectuer une avance rapide (X2, X4, X8 et X20) lors du visionnage d'une vidéo ou de l'écoute d'un morceau de musique (cf. p38 à 42). |
| 10. | ▲Play | Lit ou affiche le fichier sélectionné (cf. p38 à 42). |
| 10. | ■Stop | Stoppe la lecture ou l'affichage du fichier sélectionné (cf. p38 à 42). |
| 10. | « Précédent | Lit ou affiche le fichier précédent (cf. p38 à 42). |
| 10. | Suivant | Lit ou affiche le fichier suivant (cf. p38 à 42). |
| 11. | Touches de couleur | Touches utilisées pour effectuer certaines actions spécifiques dans les menus. |
| 12. | P+▲ / P-▼ | Déplacement dans les menus vers le haut/bas. Chaîne suivante / précédente (cf. §3.1 p13). |
| 12. | V+▶ / V-▲ | Déplacement croite/gauche dans les menus. Réglage du volume sonore. Changement de groupe dans les listes des chaînes (cf. §3.3 p14). |
| 12. | OK | Affichage de la liste des chaînes. Confirmation des可以选择 dans les menus. |
| 13. | MENU | Affichage du menu principal (cf. §4.1 p20). |
| 14. | EXIT | Retour au menu précédent et sortie du menu. |
| 15. | AUDIO | Sélection de la langue désirée (si la chaîne transmet plusieurs langues) et du mode stéréo ou mono (cf. §3.6 p15). |
| 16. | SUBTITLE | Sélection et activation des sous-titres (si la chaîne courante les transmet) (cf. §3.8 p16). |
| 17. | PAUSE | Gel de l'image affiché à l'écran. |
| 18. | TIMER | Accès direct à l'interface du programmeur (TIMER) (cf. §4.2.3.6 p32). |
| 19. | GUIDE | Affichage du guide des programmes (si la chaîne le transmet) (cf. §3.9 p16). |
| 20. | TXT | Affichage du télétexte (si ce dernier est transmis). |

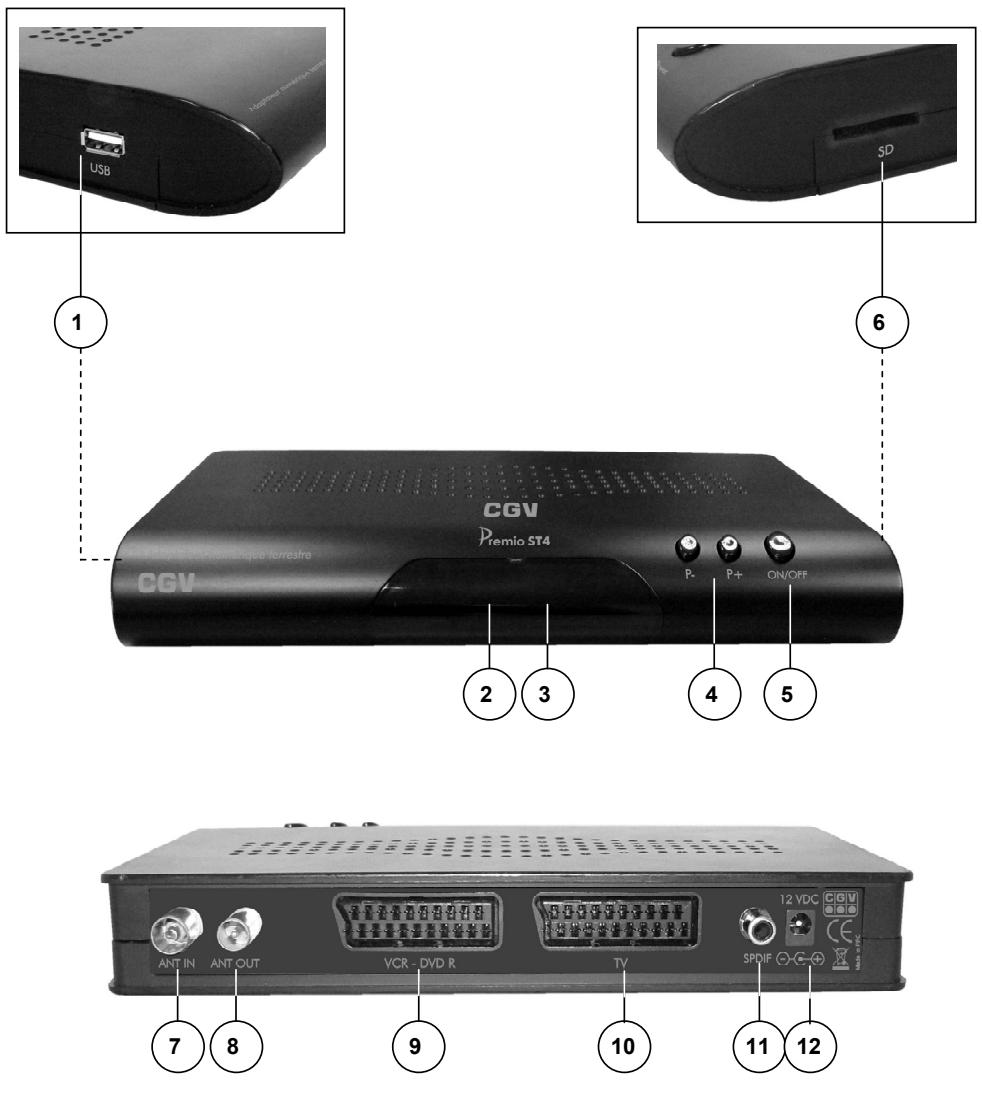

1.5 Connectique et contrôles
| 1. | USB | Connecteur pour clé ou disque dur USB pour la lecture de fichiers photo, audio/vidente ou pour la mise à jour de votre adaptateur PREMIO ST4. |
| 2. | VOYANT SIGNAL | S'allume en bleu lorsqu'un signal TNT estprésent sur l'entrée antenne. |
| 3. | VOYANT POWER | S'allume en rouge quand l'adaptateur est en veille et en bleu lorsqu'il est en marche. |
| 4. | P+ et P- | Changement de chaîne. |
| 5. | ON/OFF | Mise en marche / mise en veille de l'adaptateur. |
| 6. | SD | Connecteur pour carte mémoire SD pour la lecture de fichier photo, audio/vidente. |
| 7. | ANT IN | Entrée ANTenne (à relier à votre prise d'antenne murale ou à votre ANTenne interieure). |
| 8. | ANT OUT | Sortie ANTenne (à relier à votre TV). |
| 9. | VCR - DVD R | Prise péritel magnétoscope / DVD-R. |
| 10. | TV | Prise péritel TV. |
| 11. | SPDIF | Sortie audio numérique SPDIF coaxial. |
| 12. | 12 VDC | Connecteur d'alimentation. |

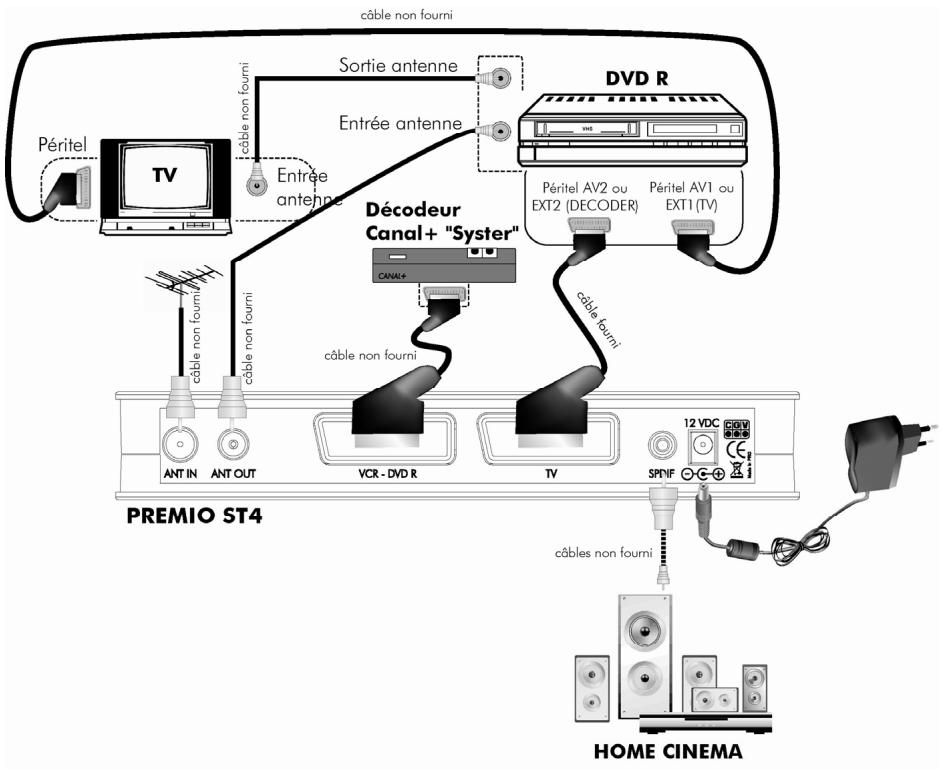

Entrée «ANTIN» :
A connecter à votre antenne «râteau» de votre toit ou à votre antenne d'intérieur.
A relier à votre enregistreur (DVD-R ou magnétoscope). Connectez ensuite la sortie antennée de votre enregistreur à votre TV.
Ne raccordez pas le PREMIO ST4 au secteur avant d'avoir raccordé tous vos équipements selon le schéma ci-dessus.
Insérez les piles dans la télécommande en respectant les polarités.
Vérifiez que l'appareil (magnétoscope, DVD-R ou autre) connecté à la prise péritel «VCR/DEC» de votre PREMIO ST4 est.
Branchez la prise secteur du PREMIO ST4.

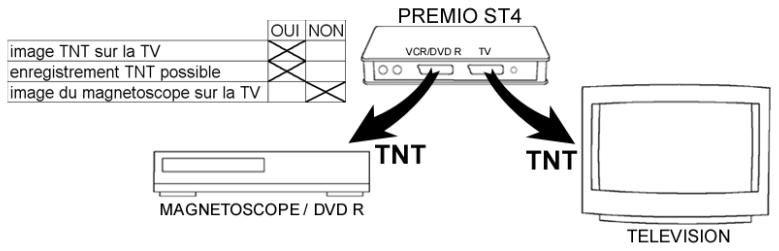

Nota : Si votre DVD R ne peut pas enregistrer sur la prise péritel AV1, réalisez alors les branchements suivants :

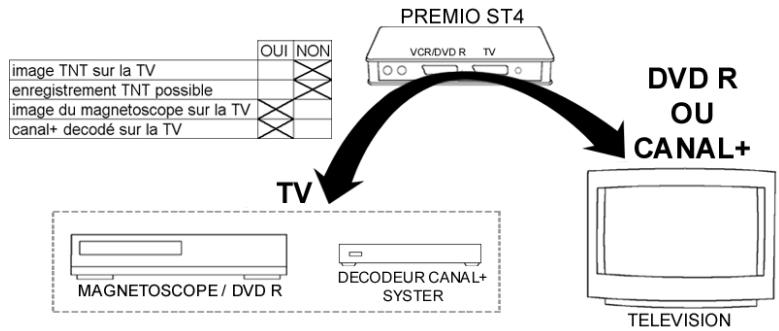

Si vous utilisez le branchement ci-dessus, voici quelques indications utiles :
- Pour regarder la TNT : mettre l'enregistreur (DVD R) en veille.
- Pour enregistrer un programme TNT, il faut indiquer à votre enregistreur DVD R que vous souhaitez enregistrer les signaux qui entrent sur sa prise péritel AV2 ou Ext 2.
Pour cela, appuyer sur la touche P- (programme -) de votre enregistrur DVD R, et faire défiler les chaînes jusqu'à faire apparaitre la chaîne AV2, Ext 2 ou A2 (les noms différents selon la marque de votre enregistrur DVD R, reportez-vous à sa notice d'utilisation). Sélectionner sur le PREMIO ST4 une chaîne à enregistrer et lancer l'enregistrement sur le DVD R.
2.2 Première mise en route
Lorsque vous branchez votre PREMIO ST4 pour la première fois, un message d'information semblable à celui représenté ci-dessus apparaît à l'écran.
Procédez comme suit :
Vérifiez tous vos branchements en vous aidant des schémas de branchement présentés au paragraphe 2.1.
RC021070626T1 Terminal Numérique Terrestre PREMIO ST4
Appuyez sur la touche OK de votre télécommande pour lancer le processus d'installation automatique.
Attendez que la recherche des chaînes soit totalement terminée (voir ci-dessous).
Cela peut prendre quelques minutes.

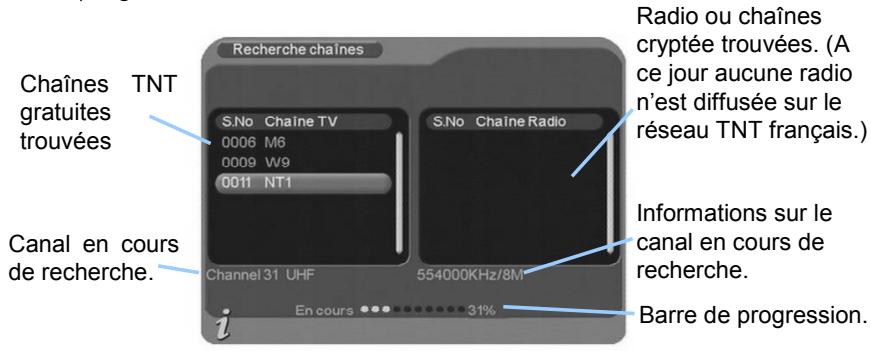

Lors de la recherche automatique des chaînes, l'écran ci-dessous vous renseigne sur sa progression :
Une fois la recherche terminée, le PREMIO ST4 affiche automatiquement la première chaîne trouvée.
Les chaînes gratuites de la TNT apparaissent dans la colonne TV. Les chaînes qui apparaissent dans la colonne Radio sont des chaînes payantes (cryptées).
Nota : Pour rechercher une chaîne qui dispose de plages horaires gratuites (comme CANAL+ par ex.), effectuez la recherche des chaînes pendant ces plages horaires gratuites.
3.1 Sélection des chaînes
Pour afficher la chaîne TNT que vous désirez regarder, vous pouvez :
Utilisez les touches P + / P - de la télécommande ou les boutons P + / P - de la face avant de votre PREMIO ST4 (Affichage de la chaîne suivante/précédente) ou encore taper directement le numéro de la chaîne en vous servant du pavé numérique de la télécommande.

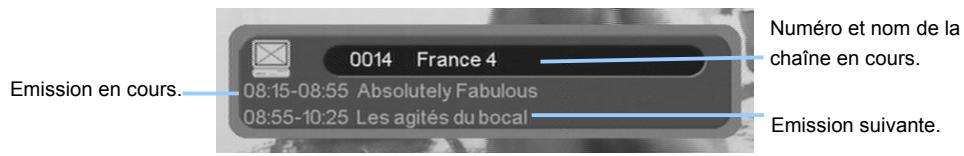

À chaque changement de chaîne, un bandeau vous donnant des informations sur la chaîne en cours de visualisation apparait dans le bas de l'écran pendant quelques secondes puis disparait automatiquement.

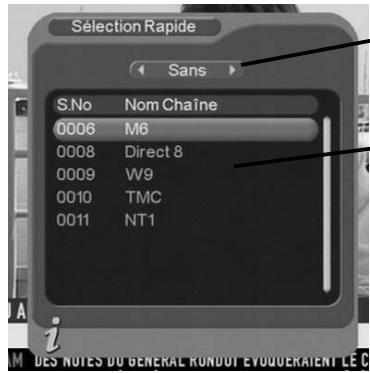

3.2 Liste des chaînes
À tout moment, lorsque vous êtes en train de visualiser une chaîne, vous pouvez appuyer sur la touche OK de la télécommande pour accéder à la liste des chaînes :
Utilisez les touches et de la télécommande pour modifier le groupe de chaînes couramment affiché. Reportez-vous au §4.2.1.3 pour obtenir plus d'informations sur les groupes de chaînes.
Utilisez les touches et pour sélectionner la chaîne désirée, puis affichez-la en appuyant sur la touche OK.
La touche EXIT vous permettra de quitter la liste des chaînes.
Sélection du Groupe.
- Liste des chaînes contenues dans le groupe sélectionné.
3.3 Volume sonore
Lorsque vous visualisez une chaîne, un fichier vidéo ou écoutez un fichier musical, vous pouvez utiliser les touches V + et V - pour augmenter ou baisser le volume sonore.
Le changement de volume sonore ne s'applique pas à la sortie audio numérique SPDIF.
3.4 Touche INFO
Lorsque vous visualisez une chaîne, vous pouvez appuyer sur la touche INFO de la télécommande pour afficher le bandeau d'information (cf. §3.1).

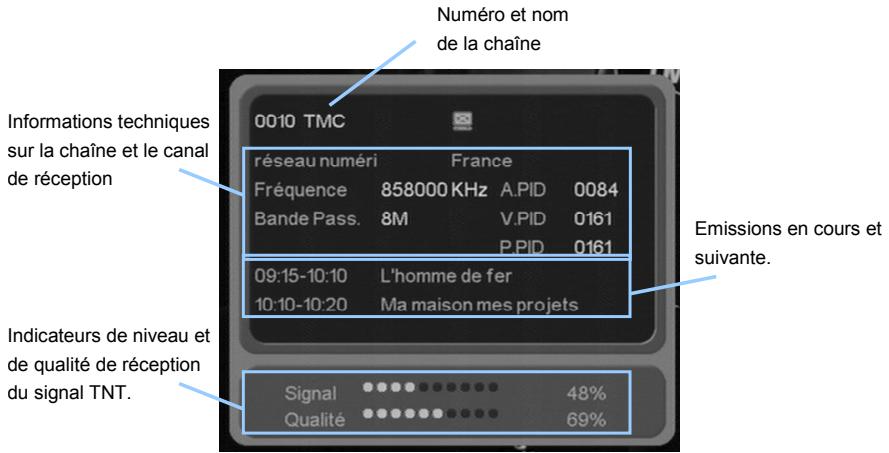

3.5 Touche quality
Lorsque vous visualisez une chaîne, appuyez sur la touche QUALITY pour afficher un dialogue regroupant différentes informations sur la chaîne en cours de visualisation. Vous pourrez, en particulier, visualiser le niveau et la qualité de la réception du signal TNT de votre antenne.
L'écran ci-dessous s'affiche :

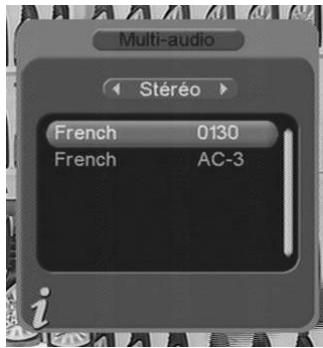

3.6 Sélection de la bande son
Lorsque vous visualisez une chaîne, vous pouvez accéder à la sélection de la bande son en appuyant sur la touche AUDIO de la télécommande. La fenêtre ci-contre s'affiche.
Utilisez les touches et pour modifier le mode audio courant (Stereo, gauche, droite).
Utilisez les touches et pour sélectionner la bande son désirée, puis validez par un appui sur la touche OK.
Appuyez sur la touche EXIT pour quitter la fenêtre.
Nota : Les bandes son disponibles dépendent de la chaine TNT en cours de visualisation.
Certaines chaînes diffusent parfois une bande son en AC3 (Dolby Digital 5.1), identifiée par le terme «AC-3» dans la fenêtre de sélection des bandes son (Voir exemple ci-dessus).
ATTENTION : Si vous sélectionnez une bande son AC-3, le son sera coupé sur les deux péritels TV et VCR-DVD R. Seule la sortie SPDIF fournira du son au format numérique.

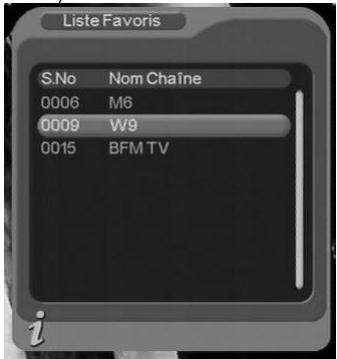

3.7 Chaînes favorites
Lorsque vous êtes en train de visualiser une chaine TNT, vous pouvez à tout moment appuyer sur la touche FAV pour accéder à la liste des chaînes favorites que vous aurez préalablement créée (reportez-vous au §4.2.1.1 pour obtenir plus d'informations sur les listes de chaînes favorites).
Utilisez les touches et pour sélectionner la chaîne désirée, puis affichez-la en appuyant sur la touche OK.
La touche EXIT vous permettra de quitter la fenêtre.

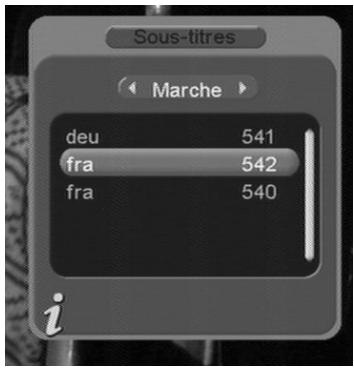

3.8 Sous-titres
Lorsque vous visualisez une chaîne, vous pouvez accéder au dialogue de sélection des sous-titres en appuyant sur la touche SUBTITLE de la télécommande. La fenêtre ci-contre s'affiche :
Utilisez les touches et pour activer/désactiver l'affichage des sous-titres (Marche/Arret).
Utilisez les touches et pour sélectionner la langue désirée, puis validez par un appui sur la touche OK.
La touche EXIT vous permettra de quitter le dialogue sans enregistrer les modifications.
Nota : Les sous-titres et langues disponibles dépendent de la chaîne TNT en cours de visualisation. Certaines chaînes TNT ne diffusent pas de sous-titres et il n'est donc pas possible de les afficher.
3.9 Guide des programmes (EPG)
En appuyant sur la touche GUIDE de la télécommande, vous accédez au guide électronique des programmes. Le guide des programmes peut fonctionner de deux manières différentes : en mode Quotidien ou en mode Hebdomadaire. Le mode Quotidien permet uniquement de visualiser le programme de la journée sur chaque des chaînes TNT. Le mode Quotidien est le mode par défaut lorsque vous appuyez sur la touche GUIDE de la télécommande. Le mode Hebdomadaire permet d'obtenir le guide des programmes sur sept jours, à condition que la chaîne TNT le transmette. (Si la chaîne ne transmet pas le guide des programmes sur la période, il ne pourrait pas alors être affiché par votre PREMIO ST4).
Note : Attention, certaines chaînes TNT ne transmettent pas un guide des programmes complet. Cependant, les chaînes ont obligation de transmettre au minimum les informations sur l'émission en cours et sur la suivante.

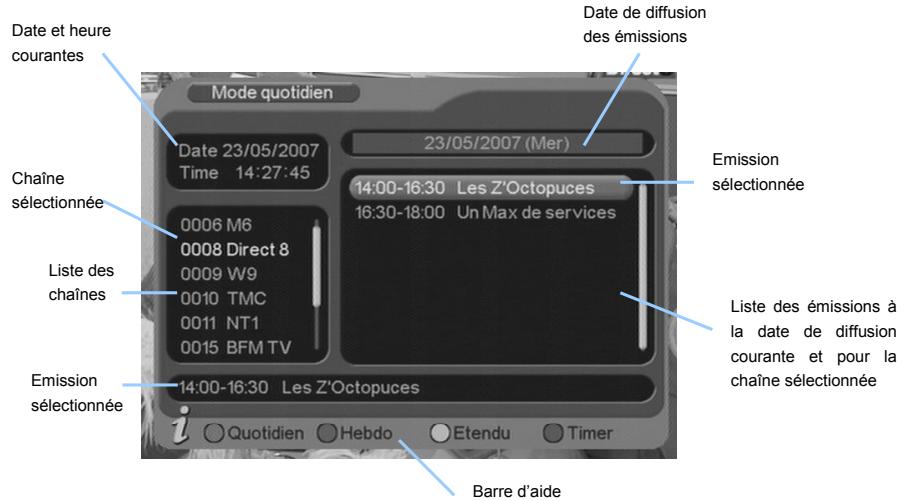

3.9.1 Mode quotidien
Le mode Quotidien est le mode utilisé par défaut lorsque vous affichez le guide des programmes à l'aide de la touche GUIDE. Vous pouvez passer du mode Hebdomadaire au mode Quotidien en appuyant sur la touche ROUGE de la télécommande, lorsque le guide des programmes est ouvert. Le guide des
programmes en mode Quotidien est représenté ci-dessous :
Utilisez les touches et pour passer de la liste des chaînes (à gauche) à la liste des émissions (à droite).
Utilisez les touches et pour sélectionner une émission (si vous êtes dans la liste des émissions, à droite) ou une chaîne (si vous êtes dans la liste des chaînes, à gauche). Dans ce dernier cas, la liste des émissions (à droite) sera mise à jour automatiquement pour correspondre à la chaîne sélectionnée.
Utilisez la touche VERTE pour passer au mode Hebdomadaire.
Utilisez la touche BLEUE pour transférer automatiquement les informations de l'émission couramment sélectionnée au programmeur (Voir §4.2.3.6 pour plus d'infos sur le programmeur).
Utilisez la touche JAUNE pour afficher une description détaillée de l'émission sélectionnée. (Voir ci-contre).
Utilise la touche EXIT pour quitter le guide des programmes.

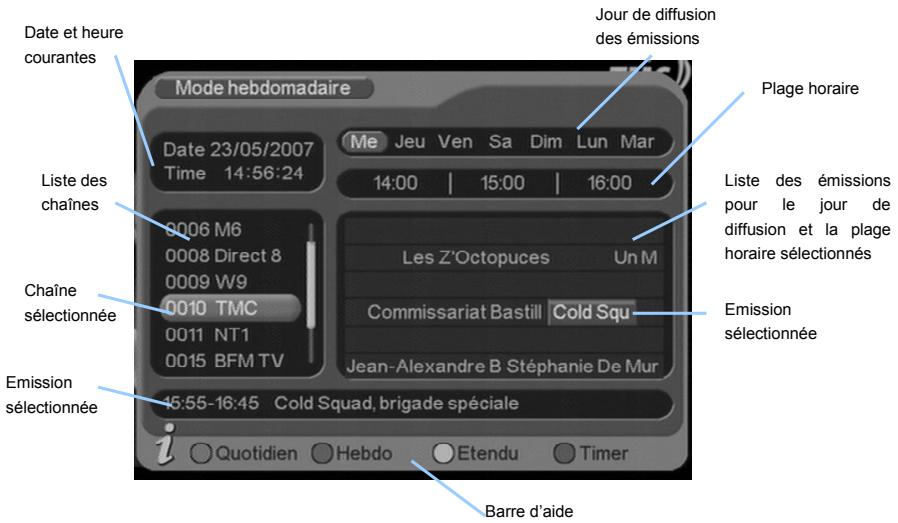

3.9.2 Mode hebdomadaire
Le mode Hebdomadaire est obtenu en pressant la touche VERTE de la télécommande. Les programmes TV sont alors affichés sur une période d'une semaine (7 jours). Attention, les programmes TV sur une seule ne sont pas toujours transmis par la chaine. Dans ce cas, votre PREMIO ST4 ne pourrait pas les afficher. Vous pouvez passer du mode Hebdomadaire au mode Quotidien en appuyant sur la touche ROUGE de la télécommande.
Le guide des programmes en mode Hebdomadaire est représenté ci-dessous :
Utilisez les touches et pour sélectionner une chaîne (liste à gauche de la fenêtre). En mode Hebdomadaire, la liste des émissions est représentée horizontalement (partie droite de l'écran), en face de chaque chaîne correspondante, pour le jour sélectionné (en haut) et les horaires indiqués (en haut deuxième ligne).
Utilisez les touches « et » pour naviguer parmi les émissions de la chaîne sélectionnée, pour le jour de diffusion sélectionné (en haut) et sur la plage horaire indiquée (en haut deuxième ligne).
Utilisez les touches « et » pour sélectionner le jour de diffusion (en haut).
Utilisez la touche ROUGE pour passer au mode quotidien.
Utilisez la touche BLEUE pour transférer les informations de l'émission couramment sélectionnée au programmeur (Timer) (Voir §4.2.3.6 pour plus d'infos sur le programmeur).
Utilisez la touche JAUNE pour afficher une description détaillée de l'émission sélectionnée. (Voir ci-contre).
Utilisez la touche EXIT pour quitter le guide des programmes.

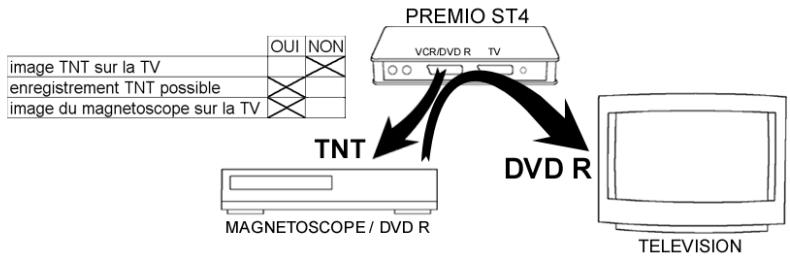

Mode "AV" en mode ACTIF (normal)
(Le PREMIO ST4 est allumé et l'utilisateur a appuyé sur la touche "AV")
Mode stand-by
(Le PREMIO ST4 est éteint, le voyant rouge est allumé sur la face avant)
3.11 Téletexte
Lorsque vous visualisez une chaîne de la TNT qui diffuse du télétexte (ex. France 3), appuyez sur la touche TEXT de la télécommande du PREMIO ST4 et naviguez dans le télétexte grâce à la télécommande de votre PREMIO ST4.

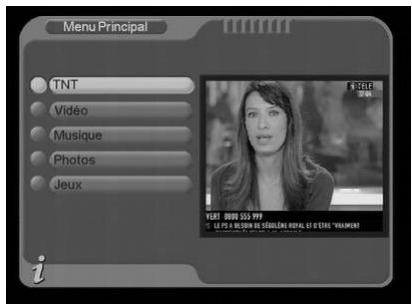

4.1 Menu principal
Lorsque vous visualisez une chaîne, appuyez sur la touche MENU de la télécommande pour accéder au menu principal.
Toutes les fonctions de votre récepteur peuvent être réglées grâce au menu principal qui comporte cinq menus:
TNT : Réglages et fonctions concernant la réception TNT et la configuration de votre récepteur PREMIO ST4.

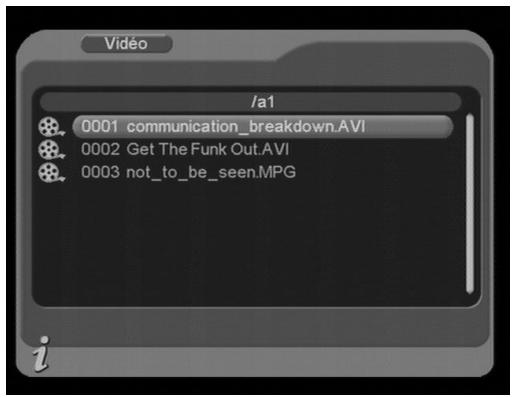

Vidéo : Lecture de fichiers vidés (MPEG, DivX... etc.) prêsentss sur la clé USB, le disque dur USB ou la carte SD connectée à votre PREMIO ST4.

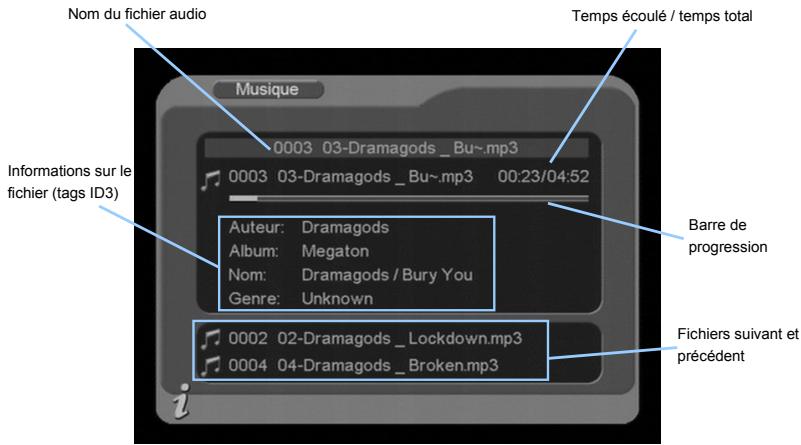

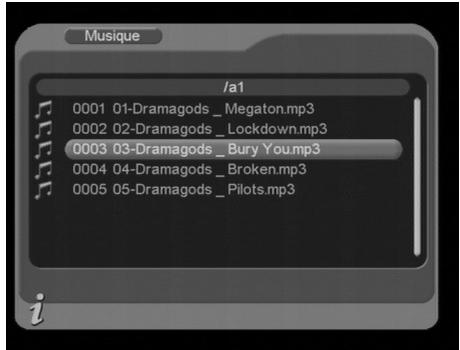

Musique : Lecture de fichiers MP3 présents sur la clé USB, le disque dur USB ou la carte SD connectée à votre PREMIO ST4.

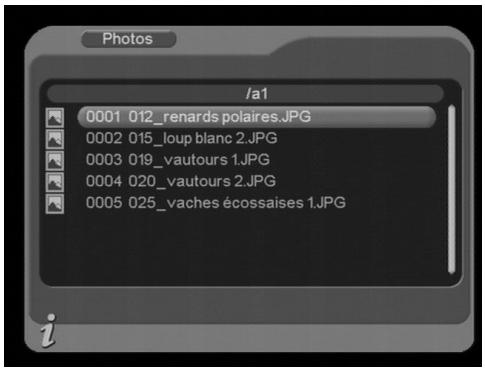

Photos : Affichage de photos (au format JPEG) générées sur la clé USB, le disque dur USB ou la carte SD connectée à votre PREMIO ST4.
Jeux : Pour jouer aux jeux proposés par le PREMIO ST4.
La navigation dans le menu principal et dans les sous-menus s'effectue en utilisant les touches , , et EXIT, situées au centre de la télécommande :
Utilisez les touches et pour sélectionner le menu ou le sous-menu désiré. Utilisez la touche OK pour entrer dans un menu ou un sous-menu.
Utilisez la touche EXIT pour revenir au sous-menu ou au menu précédent ou bien sortir du menu principal.

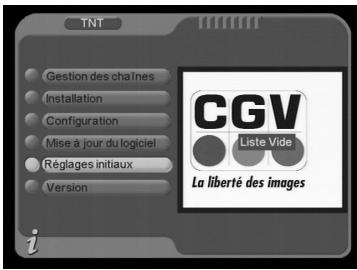

4.2 Menu TNT
Le menu TNT, accessible depuis le menu principal, donne accès à six sous-menus qui vous permettent de configurer toutes les fonctions de votre récepteur PREMIO ST4 :
Gestion des chaînes : permet de gérer les chaînes, groupes et favoris.
Installation: permet d'effectuer une recherche des chaînes, automatique ou manuelle.
Configuration: permet de configurer tous les paramètres de votre récepteur PREMIO ST4 et d'accéder au menu du programmeur (Le programmeur est aussi couramment appelé « Timer »).
Mise à jour du logiciel : permet de mettre à jour, à partir d'une clé USB, le logiciel interne de votre PREMIO ST4.

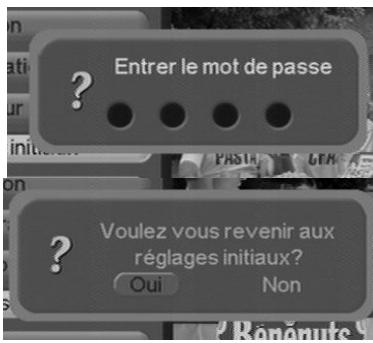

Réglages initiaux : permet de réinitialiser votre PREMIO ST4 afin de restaurer les paramètres d'usine par défaut.
Version : permet d'afficher des informations sur la version matérielle et logicielle de votre PREMIO ST4.

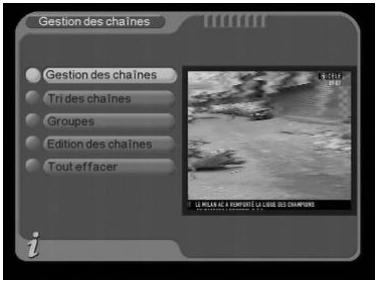

4.2.1 Tnt/gestion des chaînes
Le sous-menu Gestion des chaînes, accessible depuis le menu TNT du menu principal, vous propose les sous-menus suivants :
Gestion des chaînes : permet d'effacer ou déverrouiller des chaînes et de gérer les favoris et les sauts de chaînes.
Tri des chaînes : donne accès aux options de tri des chaînes.
Groupes : permet de gérer les groupes de chaînes.
Édition des chaînes : permet de modifier le nom ou les PID (identifiants de programme) d'une chaîne ou d'ajouter une nouvelle chaîne.
Tout effacer : permet d'effacer l'ensemble des chaînes et radios.

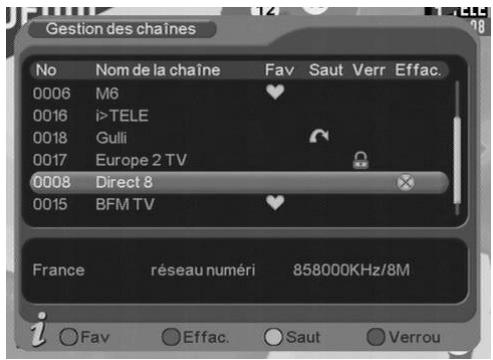

4.2.1.1 TNT gestion des chaînes gestion des chaînes
Lorsque vous ouvrez le sous-menu NT\Gestion des chaînes\ Gestion des chaînes, la fenêtre ci-contre s'ouvre.
Sélectionnez alors une chaîne en utilisant les touches et . Vous aurez alors la possibilité :
D'ajouter la chaîne à la liste des chaînes favorites ou de l'enlever si celle-ci s'y trouvait déjà, en appuyant sur la touche ROUGE de votre télécommande. Un petit pictogramme en forme de cœur repère les chaînes qui se trouvent dans la liste des chaînes favorites.
De marquer la chaîne pour effacement en appuyant sur la touche VERTE de votre télécommande. L'effacement ne sera effectif qu'après avoir quitté (touché EXIT) cette fenêtre de gestion des chaînes et validé les modifications. Un pictogramme en forme de croix repère les chaînes qui seront effacées à la sortie de cette fenêtre, si vous validez vos modifications.
D'activer ou de désactiver l'option de « saut » pour la chaîne sélectionnée en appuyant sur la touche JAUNE. Si cette option est activée, la chaîne ne sera plus accessible (elle sera « sautée ») en utilisant les touches P+▲ et P-▼ de la télécommande ou les boutons P+ et P- de la face avant du PREMIO ST4. Seul le pavé numérique vous permettra, en tapant directement le numéro de la chaîne, de la visualiser. Un petit pictogramme en forme de flèche repère les chaînes qui ont l'option « saut » associée.
De verrouiller ou de déverrouiller la chaîne en appuyant sur la touche BLEUE.
Un pictogramme en forme de cadenas représente une chaîne verrouillée.
Une fois que vous avez terminé de régler les options de vos chaîns, appuyez sur la touche EXIT pour quitter la gestion des chaîns et validez les éventuelles modifications lorsque cela vous est demandé.
4.2.1.2 Tnt/gestion des chaînes/tri des chaînes

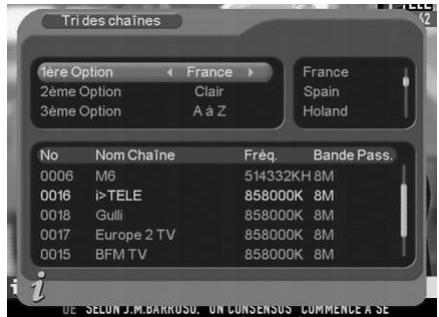

Lorsque vous ouvrez le sous-menu NT\Gestion des chaînes\Tri des chaînes, la fenêtre ci-contre s'ouvre.
Utilisez les touches et pour sélectionner une des trois options de tri, puis sélectionnez la valeur désirée :
Pour l'ère option, appuyez en premier sur la touche puis sélectionnez un besoin à l'aide des touches et . Validez votre choix par un appui sur la touche OK.
Pour les 2ème et 3ème options, utilisez les touches et pour sélectionner la valeur désirée.
Vous pouvez quitter cette fenêtre en appuyant sur la touche EXIT de la télécommande.

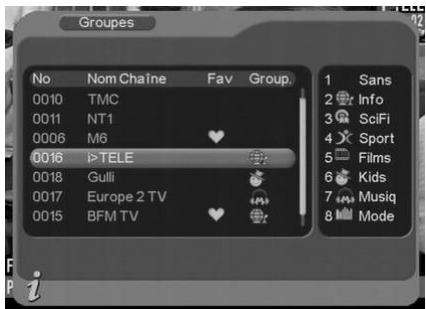

4.2.1.3 Tnt/gestion des chaînes/groupes
La fenêtre ci-contre s'ouvre.
Utilise les touches et pour sélectionner une chaîne, puis appuyez sur une touche de 1 à 8 pour associer un des groupes prédéfinis à cette chaîne (liste à droite de l'image).
Utilise la touche EXIT pour quitter cette fenêtre.

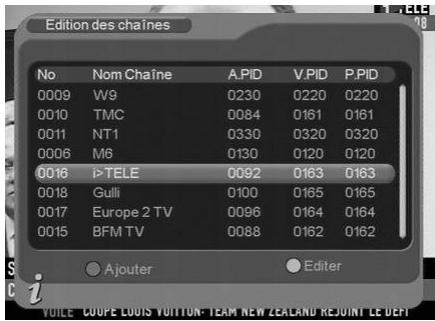

4.2.1.4 Tnt/gestion des chaînes/édition des chaînes
Lorsque vous ouvrez le sous-menu NT\Gestion des chaînes\Edition des chaînes, la fenêtre ci-contre s'ouvre.
Utilisez les touches et pour sélectionner une chaîne, puis appuyez sur la touche JAUNE de la télécommande pour éditer la chaîne sélectionnée.
Lors de l'édition d'une chaîne existante, vous pouvez modifier son nom et ses identifiants de programmes (PID).
ATTENTION: Cette dernière fonctionnalité (PID) est réservée aux utilisateurs avertis et n'est pas détaillée ici.

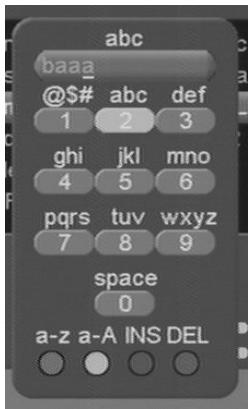

Pour modifier le nom d'une chaîne, sélectionnez l'option Nom chaîne à l'aide des touches ▲ et ▼ puis appuyez sur la touche ▷. Un clavier, semblable à celui représenté ci-contre, apparait à l'écran. Utilisez : Les touches 0 à 9 pour ajouter un caractère, en appuyant éventuellement plusieurs fois sur la touche pour avoir accès à tous les caractères, à la manière d'un téléphone.
La touche ROUGE pour basculer du mode numérique (0-9) au mode alphabet (a-z) et vice-versa.
La touche JAUNE pour basculer du mode majuscule au mode minuscule et vice-versa.
La touche BLEUE pour insérer un espace avant le caractère sélectionné.
La touche VERTE pour effacer le caractère sélectionné (celui qui est souligné). Les touches et pour déplacer le curseur de sélection (soulignement).
Une fois les modifications terminées, appuyez sur la touche OK pour sortir du clavier virtuel en enregistrant les modifications ou sur la touche EXIT pour annuler les modifications.
Appuyez une seconde fois sur la touche OK pour valider définitivement vos modifications, ou sur la touche EXIT pour les annuler.
Le menu décrit dans ce paragraphe vous donne également la possibilité d'ajouter une nouvelle chaîne. Les paramètres à renseigner sont presque les mêmes que dans le mode d'édition des chaînes (nom et identifiants de programmes) : s'ajoutent simplement la sélection de la zone et du canal réseau de réception. Veuillez noter que cette option est à réserver à des utilisateurs avertis ou à des installateurs, et qu'elle n'est pas décrite plus en détail dans le présent mode d'emploi.

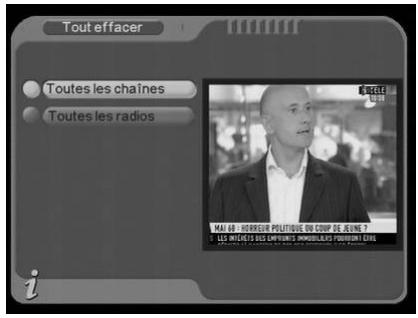

4.2.1.5 Tnt/gestion des chaînes/tout effacer
Ce sous-menu TNT\Gestion des chaînes\Tout effacer vous permettra d'effacer toutes les chaînes TV ou les programmes radio enregistrés.
Lorsque vous sélectionnez cette option, un mot de passe peut vous être demandé (le mot de passe par défaut est 0000). Reportez-vous au 4.2.3.7 pour obtenir plus d'informations sur le mot de passe.
Utilisez les touches et pour sélectionner «toutes les chaînes» ou «toutes les radios», puis validez par un appui sur la touche OK.
Une confirmation vous est alors demandée : sélectionnez «Oui» à l'aide des touches ◆ et ◆ puis appuyez sur OK pour valider. Toutes les chaînes / radios seront alors effacées.
ATTENTION: En effacant les chaînes TV et/ou radio, vous ne les recevez plus. Vous devrez relancer une recherche pour les recevoir à nouveau.
4.2.2 Tnt\installation
Le sous-menu TNT\Installation vous permet d'effectuer une recherche automatique ou manuelle des chaînes TNT.
Dans le menu TNT, sélectionnez Installation à l'aide des touches ▲ et ▼ puis appuyez sur la touche OK. Un mot de passe peut vous être demandé lorsque vous entrez dans ce menu (le mot de passe par défaut est 0000). Reportez-vous au §4.2.3.7 pour obtenir plus d'informations sur le mot de passe.
Une fois le mot de passe est entré, la fenêtre ci-contre s'ouvre et 2 possibilités s'offrent à vous :
Recherche Auto
Recherche Manuelle
4.2.2.1 Tnt/installation/recherche auto
Dans le sous-menu TNT\Installation, sélectionnez Recherche Auto à l'aide des touches et puis appuyez sur la touche OK pour lancer la recherche automatique des chaînes.
Cette recherche est similaire à celle effectuée lors de la première installation de votre adaptateur PREMIO ST4. Reportez-vous au 2.2 pour obtenir plus de détails.

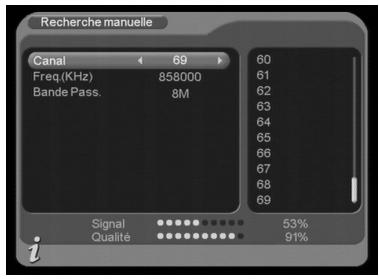

4.2.2.2 Tnt/installation/recherche manuelle
Dans le sous-menu TNT\Installation, sélectionnez Recherche Manuelle à l'aide des touches et puis appuyez sur la touche OK, la fenêtre ci-contre s'ouvre. Vous pouvez alors faire une recherche des chaînes sur un canal de fréquence que vous spécifiez. Pour cela, utilisez les touches et pour sélectionner le numéro du canal de fréquence sur lequel vous voulez faire la recherche (un appui long fait défiler) puis appuyez sur la touche OK pour lancer la recherche sur le canal choisi.

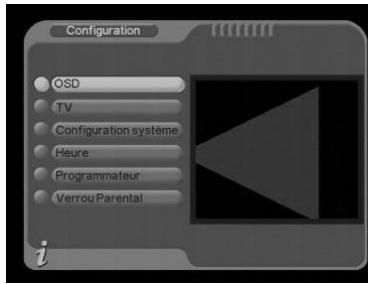

4.2.3 Tnt/configuration
Dans le menu TNT, sélectionnez Configuration à l'aide des touches ▲ et ▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Six sous-menus sont proposés :
OSD: permet de régler les paramètres d'affichage des informations sur votre écran (Les fenêtres des menus, les bandeaux...).
TV: permet de régler les paramètres d'affichage des images vidéo.
Configuration système: permet de régler différents paramètres du système.
Heure : permet de régler l'heure système.
Programmateur : permet d'afficher la fenêtre de réglage du programmeur. Ce dernier est également accessible directement à partir de la touche TIMER de la télécommande.
Verrou Parental : permet de définir un nouveau mot de passe personnalisé.

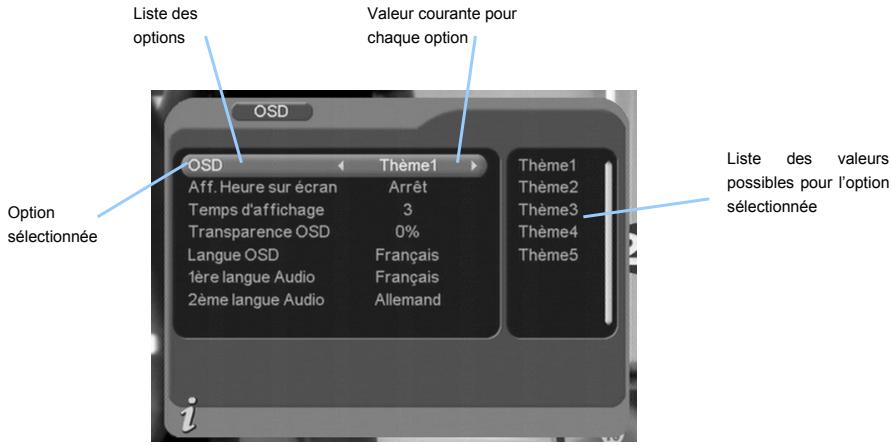

4.2.3.1 Utilisation des sous-menus de configuration
En premier lieu, utilisez les touches et pour sélectionner l'option que vous souhaitez modifier (Dans l'exemple ci-dessus, c'est l'option OSD qui a été sélectionnée). Ensuite, vous pourrez :
Utiliser les touches et pour modifier directement la valeur de l'option sélectionnée.
Ou appuyer sur la touche OK pour activer la liste des valeurs possibles (qui se trouve à droite) de l'option sélectionnée. Utilisez alors les touches et pour
Sélectionner une valeur dans la liste, puis validez par un appui sur la touche OK. Vous pouvez annuler la modification en appuyant sur la touche EXIT.

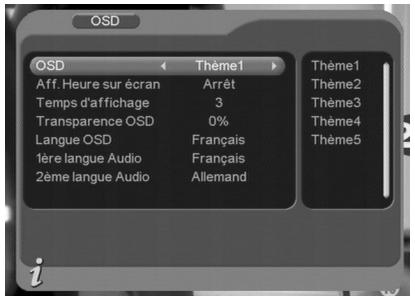

4.2.3.2 Tnt(configuration(osd)
Dans le sous-menu TNT\Configuration, sélectionnez OSD à l'aide des touches et puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Les options accessibles à partir de ce menu sont les suivantes :
OSD : permet de choisir le thème de l'interface utilisateur (par défaut Thème1).
Affichage Heure sur écran : permet d'activer ou de désactiver l'affichage de l'heure en haut à droite de l'écran (désactivé par défaut).
Temps d'affichage : permet de définir la durée d'affichage du bandeau d'information de 1 (court) à 6 (long). La valeur par défaut est 3.
Transparence OSD : permet de définir le niveau de transparence des menus de l'interface utilisateur, de 0 à 60%. La valeur par défaut est 30%.
Langue OSD : Choix de la langue des menus. (Français par défaut).
1ere langue audio : permet de spécifier la langue audio qui sera utilisée en priorité si plusieurs bandes son sont disponibles. Cette option est par défaut égale à Français.
2èm et que la 1ère langue audio n'y est pas. Cette option est par défaut égale à Allemand.

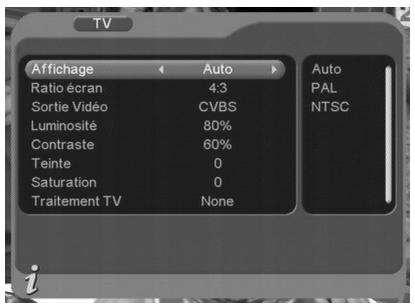

4.2.3.3 TNT configuration TV
Dans le sous-menu TNT\Configuration, sélectionnez TV à l'aide des touches ▲ et ▼. Puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Les options accessibles à partir de ce menu sont les suivantes :
Affichage : permet de sélectionner le format vidéo. La valeur par défaut est Auto. Il est conseillé de conserver cette valeur.
Ratio écran : permet de spécifier le format de votre TV ainsi que le traitement à effectuer sur les images TNT pour les adapter et les optimiser au format de votre TV (4:3=normal ou 16:9=large).
Les choix possibles sont : 4:3 (par défaut), 16:9 Auto et 16:9 Force.
Si votre écran est 4/3, sélectionner de préférence le format 4/3.
Si votre écran est 16/9 (large), sélectionnez de préférence 16/9 Auto.
Reportez-vous à l'0 pour obtenir plus de détails à ce sujet.
Sortie vidéo : permet de sélectionner le type de signal vidéo en sortie sur la prise péritel TV. La valeur par défaut est CVBS (composite) mais, si votre TV est compatible RGB (généralement ils sont), il est conseillé de mettre cette option à la valeur RGB pour obtenir la meilleure qualité d'affichage disponible.
Luminosité : permet de régler la luminosité, de 0 (plus sombre) à 100% (plus clair). La valeur par défaut est 80%.
Contraste : permet de régler le contraste de 0 (moins contrasté) à 100% (plus contrasté). La valeur par défaut est 60%.
Teinte : permet de régler la teinte de l'affichage de -6 (teinte plus froide) à 6 (teinte plus chaude). La valeur par défaut est 0.
Saturation : permet de régler la saturation de 0 (moins saturé) à 12 (plus saturé). La valeur par défaut est 0.
Traitement TV : permet de définir le traitement appliqué à l'image vidéo. Le traitement de l'image TNT dépend de son format natif (4/3 ou 16/9) et du format de votre TV (4/3 ou 16/9). Les choix possibles sont None (aucun traitement),
Letter-Box (ajout de bandes noires) ou Pan-Scan (zoom). Reportez-vous à l'0 pour obtenir plus de détails à ce sujet.
4.2.3.4 Tnt/configuration/système

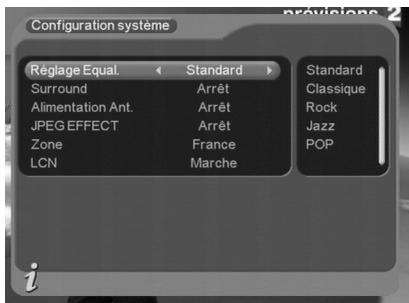

Dans le sous-menu TNT\Configuration, sélectionnez Configuration système à l'aide des touches ▲ et ▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Les options accessibles à partir de ce menu sont les suivantes :
Réglage Equal.: cette option permet de régler les paramètres d'égalisation et des effets DSP pour le son, selon plusieurs valeurs prédéfinies (Classique, Rock... etc.). La valeur par défaut est Standard.
Surround : Permet d'appliquer un effet Surround au son. Par défaut, cette option est sur Arrêt.
Alimentation Ant.: Permet d'activer l'alimentation +5V de l'antenne. Par défaut, et pour protéger votre installation, cette option est désactivée.
ATTENTION: N'active l'alimentation +5V antenne que si votre installation est prévue pour cela (par exemple une antenne d'intérieur qui peut être alimentée par le câble coaxial antenne, plutôt que par un bloc secteur). Sinon, cela pourrait endommager votre adaptateur PREMIO ST4 et/ou votre installation d'antenne. Toutefois, la sortie alimentation +5V antenne est protégée par un détecteur de court-circuit.
JPEG Effect : Permet d'activer ou de désactiver les effets de transition lors de la visualisation d'un diaporama de photos. Cette option est désactivée par défaut.
Zone : Permet de définir la zone dans laquelle le signal TNT est reçu. La valeur par défaut de cette option est France.
LCN : Permet d'activer ou de désactiver la numérotation automatique des chaînes. Cette option est activée par défaut.

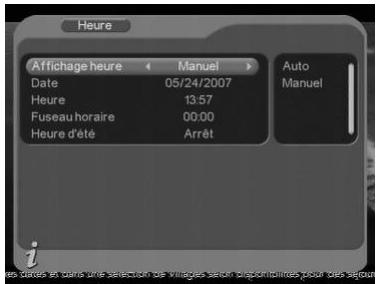

4.2.3.5 Tnt(configuration)heure
Dans le sous-menu TNT\Configuration, sélectionnez Heure à l'aide des touches ▲ et ▼ puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Ce menu vous permet de : gérer les différentes options liées à la configuration de la date et de l'heure :
Mode: Auto ou Manuel. En mode Auto, l'heure et la date sont lues directement dans le flux TNT. En Mode Manuel, c'est à vous de configurer la date et l'heure en utilisant les paramètres correspondants. Le mode par défaut est Auto (il est conseillé de rester en mode Auto).
Date : lorsque la ligne Date est sélectionnée, appuyez sur la touche ▷ pour ouvrir un calendrier qui vous permettra de sélectionner la date. Cette option n'est disponible qu'en mode manuel. Reportez-vous à la fin du §4.2.3.6 pour obtenir plus d'informations sur le fonctionnement du calendrier.
Heure : utilisez les touches ▷ et ⊥ et le pavé numérique pour définir l'heure courante. Cette option n'est disponible qu'en mode manuel.
Fuseau horaire : sélectionnez le décalage entre l'heure universelle et le fuseau horaire dans lequel vous vous trouvez. Pour la France, sélectionnez +1:00.
Heure d'été : sélectionnez Marche pour activer le passage automatique à l'heure d'été ou à l'heure d'hiver (Recommandé).

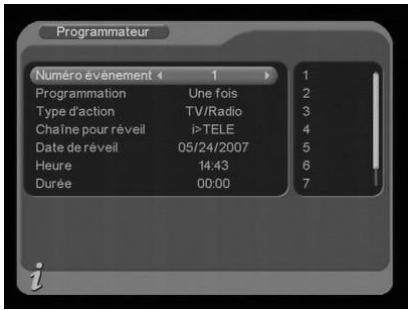

4.2.3.6 Tnt(configuration) programmateur
Dans le sous-menu TNT\Configuration, sélectionnez Programmateur à l'aide des touches et puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Le programmeur intégré à votre adaptateur PREMIO ST4 vous permettra :
D'allumer votre adaptateur PREMIO ST4 à une date et une heure donnée et lui faire afficher une chaîne TNT donnée (Mode Marche). (Pour enregistrement différé sur DVD-R ou magnétoscope)
De mettre en veille votre PREMIO ST4, à une date et une heures données. (Mode Arrêt)
De faire afficher à votre adaptateur PREMIO ST4 une chaîne TNT à une date et une heures données, pendant une durée définie. (Pour enregistrement différé sur DVD-R ou magnétoscope, sans extinction du adaptateur TNT)
D'activer l'alarme : afficher l'un des trois messages prédéfinis à une date et une heure données.
Pour programmer un événement, procédez comme suit :
Sélectionnez un Numéro d'événement, de 1 à 8 en vous servant des touches et.
Sélectionnez un mode de programmation parmi :
Une fois : l'événement ne se produit qu'une fois à la date et à l'heure données.
Quotidien : l'événement se produit tous les jours à l'heure donnée, à partir de la date donnée.
Hedbo : l'événement se produit toutes les semaines à l'heure donnée, le même jour que celui indiqué par la date donnée.
Annuel : l'évènement se produit tous les ans à la date et à l'heure données.
Il vous faut ensuite sélectionner le type d'action que vous pouvez effectuer :
Pour allumer votre PREMIO ST4 sur une chaîne donnée, sélectionnez Marche puis :
Sélectionnez la chaîne qui devra être affichée à l'allumage.
Sélectionnez la date. Reportez-vous plus avant dans ce chapitre pour obtenir plus d'informations sur le fonctionnement du calendrier.
Sélectionnez l'heure.
Pour permettre de voir PREMIO ST4 en veille, sélectionnez Arrêt puis
Sélectionnez la date. Reportez-vous plus avant dans ce chapitre pour obtenir plus d'informations sur le fonctionnement du calendrier.
Sélectionnez l'heure.
Pour forcer l'affichage d'une chaîne, sélectionnez TV/Radio puis :
Sélectionnez une chaîne à afficher.
Sélectionnez la date. Reportez-vous plus avant dans ce chapitre pour obtenir plus d'informations sur le fonctionnement du calendrier.
Sélectionnez l'heure.
Sélectionnez la durée pendant laquelle la chaîne sera affichée. À la fin de ce laps de temps, le PREMIO ST4 reviendra automatiquement sur la chaîne affichée précédemment.
Pour activer une alarme par l'affichage d'un message, sélectionnez Message puis :
Sélectionnez la date. Reportez-vous plus avant dans ce chapitre pour obtenir plus d'informations sur le fonctionnement du calendrier.
Sélectionnez l'heure.
Une fois la configuration effectuée, appuyez sur la touche EXIT pour quitter. Une boîte de dialogue intitulée Action réussie s'affichera à l'écran pour indiquer que vos modifications sont prises en compte. En cas de problème (par exemple, pas de durée définie lorsque l'option TV/Radio est sélectionnée), un message signalant une Entrée invalide est affichée à l'écran.

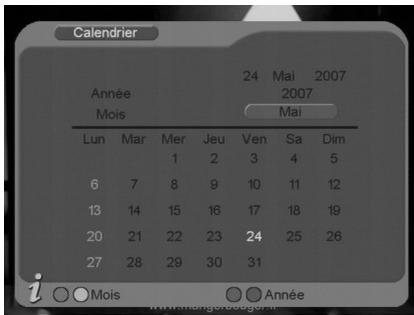

Nota : lorsqu'il est nécessaire de sélectionner une date, vous pouvez appuyer sur la touche ▶ pour ouvrir le calendrier :
Pour utiliser le calendrier :
Utilisez les touches,, et pour sélectionner un jour.
Utilisez les touches ROUGE / JAUNE pour sélectionner le mois précédent / suivant respectivement.
Utilisez les touches VERTE / BLEUE pour sélectionner l'année précédente / suivante respectivement.
Appuyez sur la touche OK pour quitter le calendrier en enregistrant les modifications, ou sur la touche EXIT pour quitter en annulant les modifications.
4.2.3.7 Tnt(configuration)\verrou parental
Dans le sous-menu TNT\Configuration, sélectionnez Verrou Parental à l'aide des touches et puis appuyez sur la touche OK. La fenêtre ci-contre s'ouvre.
Cette option vous permet de modifier le mot de passe.
Pour ce faire : Entrez l'ancien mot de passe. Vous ne pourrez passer à l'étape suivante qu'en entrant un mot de passe correct à cette étape.
Entrez le nouveau mot de passe.
Confirmez le nouveau mot de passe en le tapant une 2^ème fois.
Si le nouveau mot de passe et la confirmation du mot de passe sont identiques, le nouveau mot de passe est automatiquement modifié et le dialogue se ferme.
Nota : Vous pouvez à tout moment quitter le dialogue en appuyant sur la touche EXIT de la télécommande. Dans ce cas, le mot de passer ne sera pas modifié.
Si vous avez oublié votre mot de passe, il suffit d'entrer la valeur 0786 dans le champ «Ancien mot de passe» et de procéder normalement pour le reste.
4.2.4 Tnt/mise à jour du logiciel
A l'aide de ce sous-menu TNT\Mise à jour du logiciel, vous pourrez mettre à jour, de façon très simple, le logiciel interne de votre adaptateur PREMIO ST4. Pour ce faire, suivez la procédure ci-dessous :
- Rendez-vous sur le site web de CGV (www.cgv.fr) pour télécharger la dernière version de logiciel pour votre adaptateur PREMIO ST4.
- Une fois téléchargeé, enregistrez le fichier (*. bin) sur une clé USB.
- Insérez la clé USB dans le connecteur USB du PREMIO ST4. Entrez dans le menu Mise à jour du logiciel en appuyant sur la touche OK, puis Sélectionnez Transfert depuis USB.
- Sélectionnez le répertoire dans lequel se trouve le fichier de mise à jour, appuyez sur OK puis sélectionnez le fichier de mise à jour lui-même.
ATTENTION : La détection de la clé USB peut prendre quelques secondes. Si elle n'apparaît pas la première fois, quittez la fenêtre en appuyant sur EXIT puis réessayez.
- Appuyez sur la touche OK pour lancer l'installation du nouveau logiciel.
Vous verrez alors apparaître à l'écran une interface regroupant les différentes étapes de la mise à jour du logiciel et, pour l'objet en cours d'exécution, une barre de progression représentant son état d'avancement.
À la fin de la mise à jour, votre PREMIO ST4 va redémarrer. Effectuez un retour aux réglages initiaux (voir paragraphe 4.2.5) puis reconnectez un processus d'installation automatique identique à celui qui a lieu lors de la première installation. Reportez-vous au §2.2 pour plus de détails.
Terminal Numérique Terrestre PREMIO ST4
4.2.5 Tnt\réglages initiaux
Ce sous-menu TNT\Réglages initiaux vous permettra de réinitialiser votre adaptateur PREMIO ST4 avec les paramètres définis en usine.
ATTENTION : Lors de cette procédure, tous vos réglages, ainsi que les chaînes TV et les radios seront effacés.
Pour effectuer un retour aux réglages initiaux :
Réglages initiaux, puis validez par un appui sur la touche OK. Un mot de passe vous sera systématiquement demandé (le mot de passe par défaut est 0000). Reportez-vous au §4.2.3.7 pour plus d'informations sur le mot de passe.
Dans le dialogue de confirmation qui apparait, sélectionnez Oui à l'aide des touches et, puis appuyez sur la touche OK de la télécommande.
Pendant le processus de configuration, un dialogue d'information apparait brièvement à l'écran, puis votre PREMIO ST4 revient au menu. Un message "Liste Vide" affiché à l'écran vous indique que le retour aux réglages initiaux a bien effacé toutes les chaînes et radios.
Appuyez une fois sur la touche Marche/Arrêt de la télécommande pour mettre le PREMIO ST4 en veille, puis une seconde fois pour le rallumer et lancer une installation automatique. Reportez-vous au §2.2 pour plus de détails sur l'installation automatique.
RC021070628T1 Terminal Numérique Terrestre PREMIO ST4
4.2.6 Tnt/version
Ce menu permet d'afficher des informations sur la version actuelle (matérielle et logicielle) de votre adaptateur PREMIO ST4.
ATTENTION : la fenêtre affichée ci-contre est un exemple et les informations affichées peuvent être différentes de celles que vous avez sur votre écran.
4.3 Connecteurs USB et carte SD
Votre PREMIO ST4 dispose de deux connecteurs (USB et SD) qui vous permettront de connecter des dispositifs de stockage externes et de visualiser simplement, directement sur votre TV, leurs contenus multimédia -VIDEOS (voir §4.4), photos (voir §4.6) et musique (voir §4.5).
Grâce au connecteur USB, vous pourrez accéder au contenu de :
Votre cle/lecteur MP3 USB.
Votre disque dur externe USB.
Votre appareil photo, si celui-ci dispose de la connectique USB.
Le connecteur SD vous permettra de la même manière d'accéder au contenu multimédia stocké sur une carte SD.
Le connecteur USB vous permettra également, par l'intermédiaire d'une clé ou d'un disque dur USB, de mettre à jour le logiciel interne de votre PREMIO ST4. Reportez-vous au paragraphe 4.2.4 pour obtenir plus d'informations à ce sujet. Si vous connectez un disque dur USB, celui-ci doit être doté d'une alimentation externe, le PREMIO ST4 n'était pas capable de l'alimenter correctement par l'intermédiaire du port USB.
Pour des raisons de performances lors de l'affichage du contenu des dispositifs de stockage, le PREMIO ST4 ne permet pas d'accéder à plus de 200 fichiers par réseau. Assurez-vous d'organiser le contenu de vos dispositifs de stockage de manière à respecter cette limitation.
4.4 Menu vidéo
Grâce au menu vidéo, vous pourrez visualiser sur votre écran de TV des fichiers vidéo stockés sur un disque dur ou une clé USB ou sur une carte SD. Les formats compatibles sont les suivants :
Fichiers. mpg et. dat (compression MPEG-1 et 2 MP@ML).
Fichiers. vob (compression MPEG-2 MP@ML) (ATTENTION, le son des fichiers. vob sera présent uniquement sur la sortie audio numérique SPDIF).
Fichiers. avi (compression MPEG4, Xvid et Divx-versions 4.0 et5.0).
Nota : si aucune carte SD ou clé/disque USB n'est insérée dans les connecteurs prévus à cet effet, le message ci-contre s'affichera à l'écran.
Lorsqu'un dispositif de stockage externe (clé ou disque dur USB, carte SD) contenant des fichiers vidéos compatibles est connecté et que vous sélectionnez le menu vidéo, la liste des fichiers apparait à l'écran (Seuls les fichiers ayant un format vidéo .avi, .mpg et .dat, .vob seront affichés)
Sélectionnez le fichier que vous souhaitez lire, puis appuyez sur la touche (Play) pour démarrer la lecture.
En cours de lecture, vous aurez accès aux fonctionnalités suivantes :
▶ (Play)
Relance la lecture lorsque celle-ci a été mise en pause, ou revient en mode de lecture normale à partir d'un mode de lecture rapide (avance ou retard rapide).
(Stop)
Arrête la lecture et revient à la liste des fichiers vidés.
PAUSE
Mets la lecture en pause.
(Retour rapide)
Permet d'accéder, par appuis successifs, aux quatre vitesses de retour rapide (x2, x4, x8 et x20). La touche permet de revenir à la lecture normale du fichier.
Avance rapide
Permet d'accéder, par appuis successifs, aux quatre vitesses d'avance rapide (x2, x4, x8 et x20). La touche permet de revenir à la lecture normale du fichier.
(Préçédent)
Lance la lecture du fichier vidéo précédent.
(Suivant)
Lance la lecture du fichier vidéo suivant.
V+et V-
Augmente ou diminue le volume sonore.
SILENCE
Coupe ou rétabli le son.
4.5 Menu musique
Grâce au menu Musique, vous pourrez écouter sur votre écran de TV et/ou sur votre Home cinéma connecté à la sortie SPDIF de votre PREMIO ST4, des fichiers musicaux stockés sur une clé USB, un Disque Dur USB ou sur une carte SD. Les formats compatibles sont les suivants :
Fichiers. wav.
Fichiers. mp3.
Nota: si aucune carte SD ou clé/disque USB n'est insérée dans les connecteurs prévus à cet effet, le message ci-contre s'affichera à l'écran.
Lorsqu'un dispositif de stockage externe (clé ou disque dur USB, carte SD) contenant des fichiers musicaux est connecté et que vous sélectionnez le menu musique, la liste des fichiers compatibles apparait à l'écran.
Sélectionnez le fichier que vous souhaitez lire, puis appuyez sur la touche (Play) pour démarrer la lecture.
Lors de la lecture, un écran semblable à celui représenté ci-dessous apparait à l'écran :
En cours de lecture, vous aurez accès aux fonctionnalités suivantes :
▶ (Play)
Relance la lecture lorsque celle-ci a été mise en pause, ou revient en mode de lecture normale à partir d'un mode de lecture rapide (avance ou retard rapide).
(Stop)
Arrête la lecture et revient à la liste des fichiers musicaux.
PAUSE
Mets la lecture en pause.
(Retour rapide)
Permet d'accéder, par appuis successifs, aux quatre vitesses de retard rapide (x2, x4, x8 et x20). La touche
-permet de revenir à la lecture normale du fichier.
(Avance rapide)
Permet d'accéder, par appuis successifs, aux quatre vitesses d'avance rapide (x2, x4, x8 et x20). La touche
permet de revenir à la lecture normale du fichier.
(Préçédent)
Lance la lecture du fichier précédent.
(Suivant)
Lance la lecture du fichier suivant.
V+ /V-
Augmente ou diminue le volume sonore.
SILENCE
Coupé ou rétabli le son.
4.6 Menu photos
Grâce au menu Photos, vous pourrez visualiser sur votre écran de TV des fichiers images au format JPEG stockés sur une clé USB, votre Disque Dur USB ou sur une carte SD.
Nota : si aucune carte SD ou clé/disque USB n'est insérée dans les connecteurs prévus à cet effet, le message suivant s'affichera à l'écran :
Lorsqu'un dispositif de stockage externe (clé ou disque dur USB, carte SD) contenant des images est connecté et que vous sélectionnez le menu Photos, la liste des fichiers compatibles apparait à l'écran :
Sélectionnez un fichier, puis appuyez sur la touche (Play) pour lancer le diaporama. En cours de lecture vous aurez accès aux fonctionnalités suivantes :
▶ (Play)
Relance le diaporama lorsque celui-ci a été mis en pause.
(Stop)
Arrête le diaporama et revient à la liste des fichiers.
Mets le diaporama en pause.
(Préçédent)
Affiche le fichier précédent.
(Suivant)
Affiche le fichier suivant.
Fait pivoter l'image en cours d'affichage.
4.7 Menu jeux
Ce menu vous permet d'accéder à trois petits jeux, auxquels vous pourrez jouer sur votre TV à l'aide de votre télécommande.
Réception:
MPEG (Numérique)
Flux: ISO/IEC 13818
Système : ISO/IEC 13818-1
Vidéo: ISO/IEC 13818-2
Audio : ISO/IEC 13818-3
Niveau: MP@ML
Vitesse : Max 15Mbit/s
Tuner :
Fiches IEC 9,52 mm
Fréquence d'entrée :
149.5~858MHz
Impédance : 75Ω
Sensibilité : -80 ~ -15dBm
Sorties audiovisuelles :
2 Prises Péritel : TV &
DVD-R/Magnétoscope
1 sortie audio S/PDIF (RCA)
Connecteur USB et carte SD pour :
Visualisation fichiers JPEG
Lecture fichiers audio
Formats :. mp3, wav
- Lecture de fichiers vidéo
Formats. mpg, dat (MPEG-
1/2 MP@ML). avi (ISO
MPEG4, Xvid, Divx 4.0,
5.0). vob (MPEG-2 MP@ML,
Attention, le son ne sera
disponible que sur la sortie
audio numérique SPDIF)
Bloc d'alimentation :
Entrée : 230 V ~ 50Hz
12VDC, 1.0A
Type : à découvert
Alimentation 5 v pour antenne
extenal : disponible sur
connecteur entrée antenne
Données environnementales :
Température de
fonctionnement: +5 °C ~
+ 40^ C
Température de
Distance de fonctionnement de la
Décodage video :
Mode : Mono G ou D / Stéréo
Échantillonnage : 32, 44.1 et
48KHz
Résolution : 16bit, 18bit
Niveau de sortie : Max 2 Vrms
6 SAV et fabricant
CGV- (Compagnie Générale de Vidéotechnique)
ZA la Vogie
Rue Théodore Monod
BP04
67541 Ostwald cedex
Service Hotline: 0892 020 009 (1,34€/appel puis 0,34€/minute)
Horaires HOTline : De 8h00 à 18h00 non-stop du lundi au vendredi.
Fax: 0388261394
Email : info@cgv.fr
Internet: www.cgv.fr
Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller et vous dépanner.
7 Garantie
La durée de garantie de votre PREMIO DT3, offerte par la société CGV, se conforme aux dispositions légales à la date de l'achat.
Annexe a. listes des émetteurs TNT et fréquences
R1: France 2, France 3, France 4, France 5, ARTE, LCP (La Chaine Parlementaire) R2: Direct 8, Gulli, Europe 2 TV, i-TELE, BFM TV, TMC R3: Cryptés : Canal + (Partiellement en clair), Canal J, Planète, Canal + Sport, Canal + Cinéma R4: M6, W9, NT1 - Crypté: Paris Première (Partiellement en clair), TF6 R5: inutilisé R6: TF1, NRJ 12, TPS-STAR - Cryptés: TPS Star (Partiellement en clair), Eurosport, LCI
| Principale ville desservie | Zone du site | PAR Max (kW) | R1 | R2 | R3 | R4 | R5 | R6 |
| Abbeville | La Motte | 30 | 29 | 25 | 33 | 37 | 39 | 58 |
| Agen | Agglomération | 0,06 | 49 | 42 | 45 | 51 | 55 | 52 |
| Ajaccio | Baie d'Ajaccio | 16 | 29 | 26 | 42 | 38 | 59 | 53 |
| Albi | Agglomération | 0,04 | 53 | 56 | 49 | 37 | 55 | 34 |
| Alençon | Monts d'Amain | 4 | 39 | 65 | 49 | 31 | 37 | 58 |
| Alès | Agglomération | 0,025 | 40 | 59 | 57 | 41 | 54 | 46 |
| Alès | Mont Bouquet | 0,15 | 31 | 59 | 63 | 41 | 54 | 37 |
| Amiens | Saint Just | 10 | 36 | 50 | 43 | 46 | 53 | 40 |
| Angers | Rochefort-sur-Loire | 0,66 | 51 | 40 | 56 | 43 | 48 | 46 |
| Annecy | Agglomération | 0,05 | 45 | 22 | 25 | 42 | 67 | 28 |
| Arcachon | Agglomération | 0,05 | 23 | 37 | 46 | 31 | 34 | 30 |
| Argenton-sur-Creuse | Malicornay | 4 | 39 | 45 | 63 | 36 | 60 | 42 |
| Aubenas | Nord | 0,013 | 38 | 35 | 40 | 43 | 54 | 46 |
| Aurillac | Agglomération | 0,015 | 42 | 34 | 37 | 39 | 50 | 45 |
| Autun | Bois du Roi | 1 | 47 | 39 | 63 | 66 | 52 | 68 |
| Auxerre | Molesmes | 10 | 33 | 61 | 58 | 30 | 35 | 32 |
| Avignon | Mont Ventoux I | 0,45 | 43 | 59 | 51 | 41 | 54 | 46 |
| Bar le Duc | Willeroncourt | 4 | 49 | 47 | 41 | 44 | 45 | 52 |
| Bastia | Serra di Pigno | 5 | 23 | 40 | 34 | 45 | 37 | 29 |
| Bayonne | La Rhune | 10 | 65 | 42 | 51 | 49 | 62 | 57 |
| Bellort | Forêt de l'Arrot | 0,035 | 40 | 29 | 43 | 51 | 55 | 26 |
| Bergerac | Audrix | 10 | 39 | 42 | 45 | 22 | 33 | 30 |
| Besançon | Brégille | 0,005 | 35 | 48 | 58 | 51 | 60 | 63 |
| Bordeaux | Bordeaux Est | 32 | 23 | 59 | 62 | 44 | 41 | 30 |
| Bordeaux | Caudéran | 0,005 | 23 | 26 | 22 | 32 | 36 | 30 |
| Boulogne sur mer | Mont Lambert | 2,5 | 35 | 40 | 45 | 48 | 49 | 51 |
| Bourges | Collines du Sancerrois | 20 | 35 | 24 | 63 | 27 | 60 | 32 |
| Brest | Monts d'Arrée | 36 | 30 | 22 | 25 | 23 | 28 | 26 |
| Brive | Lissac | 0,2 | 28 | 41 | 38 | 51 | 44 | 47 |
| Caen | Caen Nord | 0,3 | 31 | 30 | 32 | 33 | 50 | 58 |
| Caen | Mont Pincon | 25 | 26 | 34 | 49 | 23 | 29 | 58 |
| Cannes | Vallauris | 0,08 | 23 | 26 | 34 | 53 | 48 | 42 |
| Carcassonne | Montagne Noire | 8 | 65 | 31 | 59 | 57 | 62 | 60 |
| Chambéry | Les Monts | 0,4 | 47 | 48 | 51 | 54 | 59 | 62 |
| Chartres | Montflanders | 10 | 41 | 38 | 49 | 31 | 37 | 56 |
| Chaumont | Chalindrey | 1,2 | 34 | 42 | 61 | 40 | 45 | 64 |
| Cherbourg | Digosville | 5 | 63 | 34 | 49 | 53 | 57 | 32 |
| Clermont-Ferrand | Puy de Dôme | 542 | 50 | 31 | 37 | 53 | 34 | 32 |
| Dieppe | Agglomération | 0,05 | 57 | 42 | 45 | 39 | 60 | 63 |
| Dijon | Nuits-Saint-Georges | 10 | 32 | 50 | 63 | 66 | 25 | 28 |
| Epinal | Bois de la Vierge | 1 | 56 | 47 | 59 | 37 | 62 | 64 |
| Évreux | Agglomération | 0,07 | 52 | 38 | 43 | 46 | 37 | 40 |
| Grenoble | Tour sans venin | 0,06 | 37 | 21 | 24 | 31 | 27 | 34 |
| Guérét | Saint Léger le Guérétois | 2 | 34 | 31 | 37 | 55 | 66 | 32 |
| Hyères | Cap Benat | 3 | 23 | 26 | 32 | 45 | 63 | 29 |
| La Rochelle | Mireuil | 0,3 | 53 | 59 | 62 | 54 | 50 | 56 |
| Laval | Mont Rochard | 6 | 59 | 38 | 56 | 61 | 37 | 62 |
| Le Creusot | Mont Saint Vincent | 0,24 | 58 | 39 | 24 | 61 | 36 | 64 |
| Le Havre | Harleur | 8 | 48 | 42 | 57 | 63 | 54 | 58 |
| Principale ville desservie | Zone du site | PAR Max (kW) | R1 | R2 | R3 | R4 | R5 | R6 |
| Le Mans | Canton de Mayet | 32 | 26 | 23 | 56 | 31 | 37 | 36 |
| Le Puy-en-Velay | Agglomération | 0,25 | 45 | 42 | 51 | 48 | 54 | 26 |
| Lille | Lambsart | 1 | 36 | 29 | 32 | 30 | 33 | 35 |
| Limoges | Agglomération | 0,7 | 65 | 59 | 62 | 37 | 34 | 46 |
| Lorient | Ploemeur | 0,125 | 31 | 35 | 64 | 33 | 61 | 32 |
| Lyon | Fourvière | 1 | 56 | 36 | 21 | 54 | 27 | 24 |
| Lyon | Mont Pilat | 30 | 45 | 36 | 39 | 54 | 42 | 47 |
| Mâcon | Bois de Cenves | 0,3 | 32 | 50 | 39 | 37 | 53 | 47 |
| Mantes | Maudétour-en-Vexin | 1 | 48 | 38 | 43 | 46 | 51 | 40 |
| Marseille | Massif de l'École | 32 | 62 | 59 | 28 | 25 | 22 | 30 |
| Marseille | Pomèques | 2,2 | 62 | 59 | 28 | 25 | 22 | 30 |
| Meaux | Agglomération | 0,04 | 55 | 63 | 64 | 60 | 45 | 42 |
| Mende | Agglomération1 | 0,03 | 27 | 21 | 24 | 48 | 32 | 38 |
| Menton | Cap Martin | 12 | 47 | 31 | 44 | 41 | 67 | 63 |
| Montbéliard | Fort de la Chaux | 0,035 | 40 | 29 | 43 | 58 | 55 | 32 |
| Montluçon | Agglomération | 0,1 | 39 | 54 | 37 | 53 | 34 | 65 |
| Montmélian | Le Fort | 0,14 | 21 | 22 | 25 | 63 | 59 | 62 |
| Montpellier | Saint-Baudille | 35 | 49 | 55 | 51 | 52 | 54 | 37 |
| Mulhouse | Belvédère | 30 | 53 | 66 | 54 | 37 | 55 | 32 |
| Nantes | Nantes Sud Est | 34 | 28 | 44 | 62 | 25 | 27 | 24 |
| Neufchâtel-en-Bray | Croixdalle | 2,5 | 55 | 52 | 27 | 24 | 37 | 58 |
| Nice | Mont Alban | 0,47 | 38 | 31 | 34 | 49 | 48 | 42 |
| Niort | Canton de Melle | 25 | 37 | 59 | 62 | 54 | 27 | 24 |
| Orléans | La Plaine Poteau | 2 | 46 | 38 | 63 | 48 | 40 | 51 |
| Paris | Tour Eiffel | 20 | 35 | 21 | 27 | 24 | 29 | 32 |
| Paris Est | Chennevières | 0,62 | 35 | 54 | 60 | 63 | 51 | 57 |
| Paris Nord | Sannois | 0,5 | 35 | 54 | 60 | 63 | 51 | 57 |
| Paris Sud | Villebon | 0,22 | 35 | 56 | 60 | 63 | 51 | 57 |
| Parthenay | Amélioux | 6 | 57 | 59 | 62 | 54 | 48 | 36 |
| Perpignan | Pic de Neulos1 | 0,8 | 23 | 21 | 24 | 26 | 27 | 39 |
| Poitiers | Agglomération | 0,5 | 50 | 59 | 62 | 53 | 56 | 61 |
| Privas | Sud | 0,003 | 44 | 49 | 50 | 41 | 30 | 33 |
| Reims | Hautvillers | 30 | 32 | 31 | 37 | 34 | 45 | 42 |
| Rennes | Bécherel | 8,5 | 35 | 46 | 43 | 40 | 37 | 32 |
| Roanne | Agglomération | 0,225 | 21 | 60 | 63 | 37 | 24 | 27 |
| Rouen | Rouen Sud | 8 | 29 | 21 | 27 | 24 | 37 | 32 |
| Saint-Raphaël | Pic de l'Ours | 32 | 23 | 26 | 34 | 53 | 48 | 42 |
| Sens | Gisy les Nobles | 4,5 | 59 | 61 | 58 | 48 | 62 | 54 |
| St Étienne | Croix du Guizay | 0,5 | 50 | 23 | 39 | 54 | 29 | 26 |
| Toulon | Cap Sicié | 3,2 | 55 | 47 | 50 | 49 | 53 | 52 |
| Toulouse | Pic du Midi | 13 | 54 | 48 | 50 | 22 | 26 | 36 |
| Toulouse | Toulouse Est | 2 | 56 | 49 | 52 | 51 | 55 | 53 |
| Tours | Chissay | 20 | 34 | 38 | 63 | 48 | 37 | 51 |
| Troyes | Les Riceys | 30 | 22 | 26 | 41 | 36 | 25 | 28 |
| Ussel | Meymac1 | 2,5 | 49 | 41 | 52 | 55 | 44 | 47 |
| Valence | Agglomération | 0,3 | 52 | 49 | 50 | 55 | 30 | 33 |
| Vannes | Landes des Lavaux | 7 | 57 | 46 | 64 | 49 | 61 | 59 |
| Vittel | Le Haut de Dimont | 2 | 56 | 58 | 61 | 37 | 45 | 64 |
| Voiron | Montaud | 0,01 | 32 | 21 | 24 | 31 | 27 | 34 |
| CANAL | FREQUENCY TNT (en kHz) | |
| Bande 3 | 5 | 177 500 |
| 6 | 184 500 | |
| 7 | 191 500 | |
| 8 | 198 500 | |
| 9 | 205 500 | |
| 10 | 212 500 | |
| 11 | 219 500 | |
| 12 | 226 500 | |
| Bande 4 | 21 | 474 000 |
| 22 | 482 000 | |
| 23 | 490 000 | |
| 24 | 498 000 | |
| 25 | 506 000 | |
| 26 | 514 000 | |
| 27 | 522 000 | |
| 28 | 530 000 | |
| 29 | 538 000 | |
| 30 | 546 000 | |
| 31 | 554 000 | |
| 32 | 562 000 | |
| 33 | 570 000 | |
| 34 | 578 000 | |
| 35 | 586 000 | |
| 36 | 594 000 | |
| 37 | 602 000 |
| CANAL | FREQUENCY TNT (en kHz) | |
| Bande 5 | 38 | 610 000 |
| 39 | 618 000 | |
| 40 | 626 000 | |
| 41 | 634 000 | |
| 42 | 642 000 | |
| 43 | 650 000 | |
| 44 | 658 000 | |
| 45 | 666 000 | |
| 46 | 674 000 | |
| 47 | 682 000 | |
| 48 | 690 000 | |
| 49 | 698 000 | |
| 50 | 706 000 | |
| 51 | 714 000 | |
| 52 | 722 000 | |
| 53 | 730 000 | |
| 54 | 738 000 | |
| 55 | 746 000 | |
| 56 | 754 000 | |
| 57 | 762 000 | |
| 58 | 770 000 | |
| 59 | 778 000 | |
| 60 | 786 000 | |
| 61 | 794 000 | |
| 62 | 802 000 | |
| 63 | 810 000 | |
| 64 | 818 000 | |
| 65 | 826 000 | |
| 66 | 834 000 | |
| 67 | 842 000 | |
| 68 | 850 000 | |
| 69 | 858 000 |
Annexe b. 4/3 et 16/9: explications
Le tableau ci-dessous explique, pour tous les cas, comment les images sont affichées sur votre TV. Le résultat dépend d'une part du format de votre TV (4/3 ou 16/9) et d'autre part du format natif des images TNT reçues (4/3 ou 16/9).
| Format du téléviseur | Format de l'image TNT | Trait. Image TV : Aucun | Trait. Image TV : LetterBox | Trait. Image TV : PAN/SCAN |
| 4/3 | 4/3 | BON: Image 4/3 sur TV 4/3. (Pas de Traitement Image) | BON: Image 4/3 sur TV 4/3. (Pas de Traitement Image) | BON: Image 4/3 sur TV 4/3. (Pas de Traitement Image) |
| 16/9 | MAUVAIS: Image déformée. (Pas de Traitement Image) | BON: Image entière. (Réduction Vert.) | MOYEN: Image tronquée. (Fort Zoom Hor.) | |
| 16/9 Auto | 4/3 | BON: Image entière. TV commuté en mode 4/3. (Pas de traitement image) | BON: Image entière. TV commuté en mode 4/3. (Pas de traitement image) | MOYEN: Image tronquée. TV commuté en mode 16/9. (Fort Zoom Vert.) |
| (Le TV commutera automatique-ment du format 4/3 au format 16/9) | 16/9 | BON: Image entière. TV commuté en mode 16/9. (Pas de traitement image) | BON: Image entière. TV commuté en mode 16/9. (Pas de traitement image) | BON: Image entière. TV commuté en mode 16/9. (Pas de traitement image) |
| 16/9 Forcé | 4/3 | MAUVAIS: Image déformée. TV force en mode 16/9. (Pas de traitement image) | BON: Image entière. TV force en mode 16/9. (Réduction Horizontale) | MOYEN: Image tronquée. TV force en mode 16/9. (Fort Zoom Vert.) |
| (Le TV sera forcé au format 16/9) | 16/9 | BON: Image entérique. TV commuté en mode 16/9. (Pas de traitement image) | BON: Image entérique. TV commuté en mode 16/9. (Pas de traitement image) | BON: Image entérique. TV commuté en mode 16/9. (Pas de traitement image) |
Nota : Il y a perte d'une partie de l'image (image tronquée) avec le mode «Pan/Scan» (aussi appelé Zoom16/9). La perte se trouve en haut et en bas avec un TV 16/9 ou bien à gauche et à droite avec un TV 4/3.

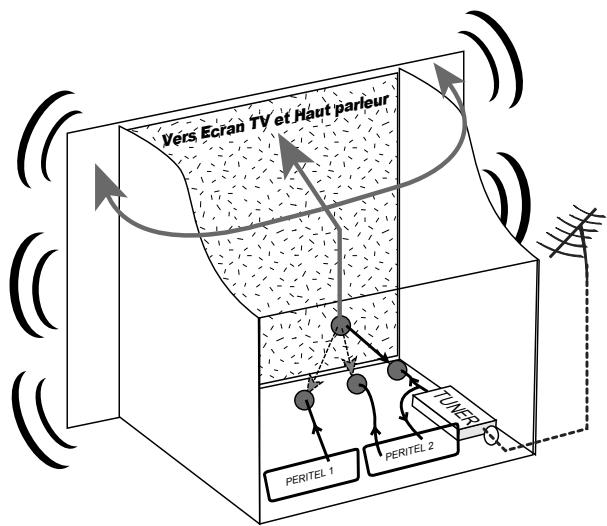

Annexe c.1. fonctionnement d'un téléviseur (TV)
Le tuner est la partie du téléviseur sur laquelle est branchée l'antenne. Le tuner du TV reçoit les programmes TV analogiques et ne permet pas de recevoir les programmes TNT. Par défaut l'écran et les hauts-parleurs diffusent le signal reçu par le tuner du TV. Les prises péritel qui se trouvent sur votre TV permettent à un appareil externe d'envoyer ses signaux audio et vidéo vers l'écran et les haut-parleurs. Lorsque vous allumez un appareil (DVD, SAT, TNT,
magnétoscope...) qui est branché sur une prise péritel du TV, ce dernier sélectionne automatiquement cette prise péritel et en diffuse les signaux, grâce au signal de sélection automatique (appelé «Commutation Lente» ou «CL») qui est normalement fourni par l'appareil qui vient d'être allumé. Sur votre TV, vous pouvez aussi sélectionner manuellement les prises péritel. Elles portent généralement le nom de : AV, AUX, EXT,... selon la marque du TV. Elles se sélectionnent avec la télécommande du TV par la touche 0, ou par la touche AV, ou encore par la touche qui comporte ce pictogramme :... (voir la notice du TV).
De son côté, le TV envoie ses signaux audio et vidéo, en provenance de son tuner interne, vers les appareils externes connectés sur ses péritels. (Pour enregistrement ou pour un décodeur du type CANAL+ «syster»...). Ainsi, les péritels d'un TV sont bidirectionnelles. Les signaux externes envoient des signaux audio et vidéo au TV et le TV fournit des signaux aux signaux externes.

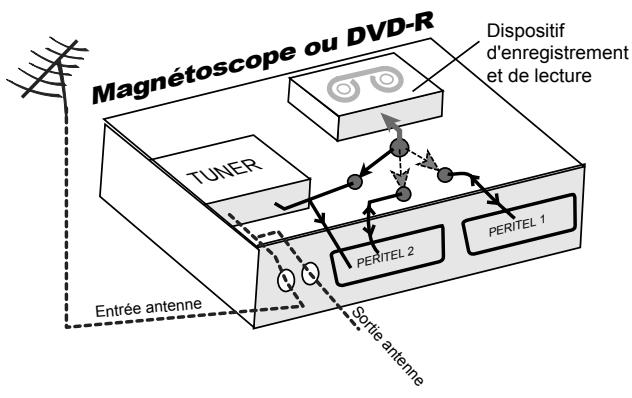

Annexe c.2. fonctionnement d'un magnétoscope/dvd-r
La sortie antenne de votre enregistrure (magnétoscope ou DVD-R)permét de brancher en cascade l'entrée antenne de votreséleviseur. Vous pouvezchoisisr manuellement la chaîne que vous souhaitez enregistrer, mais également choisisr d'enregistrer I'appareil branché sur la PERITEL 1 ou la PERITEL2.
Ces prises portent le nom de : AV, AUX, EXT... selon la marque de votre enregistreur. Elles se sélectionnent, avec la télécommande de votre enregistreur, par la touche 0, ou par la touche AV, ou la touche P... (Voir la notice de votre enregistreur).
Annexe c.3. utilisation d'un adaptateur TNT
Les adaptateurs TNT apportent une modification dans vos habitudes. En effet, le tuner analogique de votre enregistreur ne permet pas de recevoir ou enregistrer la TNT. Vos appareils (TV, magnétoscope, DVD-R...) ne peuvent donc recevoir les signaux audio et vidéo TNT qu'à travers la prise péritel sur laquelle est branché votre adaptateur TNT.
Votre adaptateur TNT se conforme aux normes de fonctionnement des péritels et il fournit donc le signal de détection automatique. ATTENTION, votre adaptateur TNT fournit le signal de détection automatique uniquement sur sa prise péritel appelée «TV». Ainsi, lorsque vous mettez en marche votre adaptateur TNT, il s'affichera automatiquement sur l'écran de votre TV qui doit être branché sur la péritel «TV» de votre adaptateur TNT. La prise péritel «VCR-DVD R» de votre adaptateur TNT ne fournit pas le signal de détection automatique. Ainsi, si la TV est connectée sur cette prise péritel «VCR-DVD R», il faudra alors mettre manuellement votre TV en mode AV, c'est à dire forcer le TV à afficher les signaux audio-video provenant de sa péritel.
Pour pouvoir enregistrer un programme TNT, il ne faut plus utiliser le tuner
analogique de votre enregistreur (magnétoscope ou DVD-R). Il faut indiquer à votre enregistreur que vous souhaitez enregistrer les signaux qui entrent sur sa prise péritel, sur laquelle est branché votre adaptateur TNT. Pour cela il faut sélectionner la chaîne «AV», en appuyant sur la touche P- (programme -) de votre enregistreur (DVD-R ou magnétoscope), vous faites défiler les chaînes jusqu'à faire apparaitre les chaînes AV1/AV2, ou EXT1/EXT2, ou A1/A2... selon la marque de votre appareil enregistreur. Veuillez vous reporter à la notice de votre enregistreur.
Votre adaptateur TNT devient en quelque sorte un tuner externe. Ceci est valable en enregistrement direct ou en enregistrement différé (programmation d'un enregistrement la nuit ou pendant vos vacances par exemple en utilisant le programmateur de votre adaptateur TNT).
Pour faire un enregistrement différé, il est nécessaire de programmer à la fois votre enregistrateur (magnétoscope ou DVD-R) ET votre adaptateur TNT. Votre adaptateur TNT ne déclenche pas l'enregistrement sur votre DVD-R ou magnétoscope. Le lancement de l'enregistrement sur votre enregistrateur (DVD-R ou magnétoscope) dépendra uniquement de sa programmation à lui. Ainsi, en plus de la programmation de votre adaptateur TNT, vous devrez aussi faire la programmation de vos appareils enregistreurs, comme d'habitude, excepté qu'il faudra les programmer de telle sorte que le signal à enregistrer provienne de leur prise péritel (reliée à votre adaptateur TNT) et non plus de leur tuner.
La liberté des images
COMPAGNIE GENERALE DE
VIDEOTECHNIQUE
www. cgv. fr
