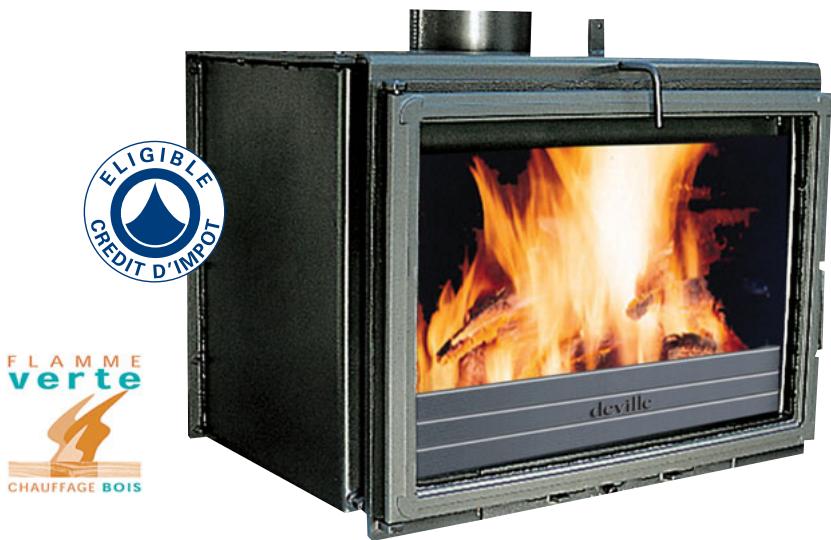

VOUZIERS - Insert de cheminée DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Insert de cheminée
Marque	DEVILLE
Modèle	VOUZIERS
Dimensions (H x L x P)	555 x 698 x 512 mm
Poids	165 kg
Diamètre sortie fumées	180 mm
Dépression foyer (allure maximale)	0,10 mbar
Puissance nominale	14 kW (sur l'eau 9,5 kW, émise dans la pièce 4,5 kW)
Volume chauffé	475 m³
Longueur des bûches recommandée	55 cm
Température maximale de chauffage	90 °C
Pression maximale de chauffage	3 bar
Contenance en eau	37 l
Matériaux	Foyer en acier, échangeur combiné lame d'eau (deux cuves reliées par 15 tubes étirés à chaud sans soudure), porto en fonte finition noire
Equipements de série	Foyer pour bûches de 50 cm, cendrier, porte vitrée, soupape de sécurité thermique ST 544 avec alimentation automatique
Type d'installation	Seul ou en relais de chaudière existante, raccordement radiateurs (min 6 à 9,5 kW)
Intégration obligatoire	Dans une cheminée d'agrément raccordée à un conduit de fumée
Code produit	C07910A
Prix (HT)	2 852,46 €

FOIRE AUX QUESTIONS - VOUZIERS DEVILLE

Quel type de bois utiliser avec l'insert VOUZIERS ?

Utilisez du bois sec (humidité inférieure à 20 %) de préférence des bûches d'une longueur maximale de 55 cm. Évitez les bois résineux qui encrassent le conduit.

Comment installer l'insert VOUZIERS ?

L'insert doit être intégré dans une cheminée d'agrément raccordée à un conduit de fumée. Il peut fonctionner seul ou en relais de chaudière. Le raccordement hydraulique se fait avec des diamètres départ/retour de 1 pouce.

Quelle est la puissance de chauffe de l'insert ?

La puissance nominale est de 14 kW (9,5 kW sur l'eau et 4,5 kW émise dans la pièce). Le volume chauffé maximal est de 475 m³.

L'insert peut-il fonctionner sans eau ?

Non, le foyer VOUZIERS ne doit jamais fonctionner sans eau. Assurez-vous que le circuit hydraulique est rempli et que la soupape de sécurité thermique est active.

Comment entretenir l'insert VOUZIERS ?

Nettoyez régulièrement le foyer et la vitre avec des produits adaptés. Videz le cendrier après chaque utilisation. Faites ramoner le conduit de fumée au moins une fois par an.

Quels sont les équipements de série ?

L'insert est livré avec un foyer pour bûches de 50 cm, un cendrier, une porte vitrée et une soupape de sécurité thermique ST 544 avec alimentation automatique.

Que faire en cas de surchauffe ?

La soupape de sécurité thermique se déclenche automatiquement pour évacuer la surpression. Si elle ne fonctionne pas, coupez l'arrivée d'air du poêle et contactez un professionnel.

Peut-on raccorder l'insert à des radiateurs ?

Oui, l'insert peut être raccordé à un réseau de radiateurs d'une puissance minimale de 6 à 9,5 kW. Un circulateur et un vase d'expansion sont nécessaires.

Quelles sont les dimensions de l'insert ?

Les dimensions sont : hauteur 555 mm, largeur 698 mm, profondeur 512 mm. Le poids est de 165 kg.

Où trouver des pièces détachées pour l'insert VOUZIERS ?

Contactez le service après-vente DEVILLE ou un revendeur agréé. Les pièces courantes comme la vitre ou le cendrier sont disponibles sur commande.

MODE D'EMPLOI VOUZIERS DEVILLE

Agrément du bois et frai de la flamme

Efficacité du circuit hydraulique

Fonctionne seul ou en relais de chaudière

Fabrication

Foyer en acier - Echangeur combiné lame d'eau composé de deux cuves reliées par 15 tubes étirés à chaud sans soudure - Porto en fonte finition=noire Diamètre départ/retour 1"

Installation

Seul ou en relais de chaudière existante - Raccordement à un ensemble de radiateurs de puissance mini 6 à 9,5 kW. Intégration obligatoire dans une cheminée d'agrément raccordée à un conduit de fumée. Le foyer VOUZIERS ne doit jamais fonctionner sans eau.

Equipements de SERIE

Foyer pour buches de 50 cm Cendrier - Porte vitrée - Soupape de sécurité thermique (ST 544) avec alimentation automatique

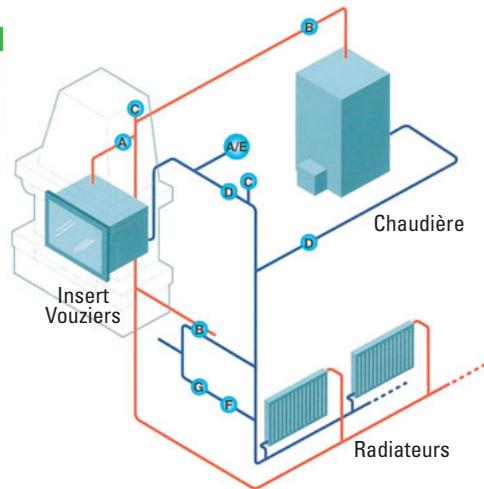

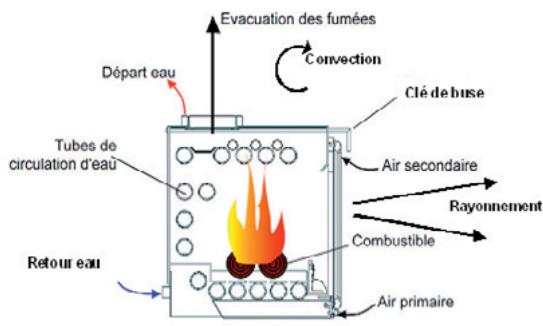

Implantation et principle d'installation

A: Soupape de sécurité B: Soupape thermique alimentation-décharge avec sonde C: Purgeur automatique D: Circulateur E: Vase d'expansion F: Clapet anti-retour G: Robinet de remplissage

VOUZIERS

Evacuation		Tirage naturel
Ø sortie fumées	mm	180
Dépression foyer (allure maximale)	mbar	0,10
Puisance nominale / sur l'eau / émise dans la pièce	kW	14/9,5/4,5
Volume chauffé	m3	475
Hauteur	mm	555
Largeur	mm	698
Profondeur	mm	512
Poids	kg	165
Longueur des bùches recommendée	cm	55
Température maxi chauffage	°C	90
Pression maxi chauffage	bar	3
Contenance en eau	l	37
Prix (€ H.T.)		2 852,46
Code		C07910A
