Type de produit	Conduit de cheminée pour chaudière à condensation
Marque	DEVILLE
Modèle	RENO-CONDENS
Diamètre nominal	80 mm (kit standard) ; 110 mm (coaxial 80/125 pour DC130F)
Dimensions mini du boisseau	Diamètre 140 mm ou section 140 x 140 mm pour Ø80 ; 160 mm ou 160 x 160 mm pour Ø110
Matériau	Acier inoxydable flexible
Fonctions principales	Évacuation des fumées de chaudières à condensation gaz ; flexible, recoupable ; pose facilitée même en cas de dévoiement
Composition du kit entrée murale	1 terminal, 1 solin, 1 adaptateur conduit flexible à conduit mâle, 2 brides de blocage, 1 longueur droite 500mm, 1 plaque de finition
Composition du kit entrée plafond (raccord dans l'axe)	1 terminal, 1 solin, 1 adaptateur conduit flexible à conduit mâle, 2 brides de blocage, 1 longueur droite 310mm, 1 conduit coulissant, 1 élément de raccordement, 1 longueur droite 250mm, 1 plaque de finition
Compatibilité chaudières	DCI, DCA, DCB 100, DCBSOL 150 ; pour DC130F utiliser Ø110 ; tout chaudière CE marquée C3 (adaptateur Deville nécessaire pour marques autres)
Homologation	Avis Technique CSTB 14/06-1099*02 EXT
Poids (estimation kit entrée murale)	Environ 5 kg (non précisé)
Entretien	Vérifier l'étanchéité des raccords et l'état du flexible ; nettoyage annuel recommandé par un professionnel
Pièces détachées disponibles	Flexibles (5,10,15,25,50 m), brides, adaptateurs, câble d'installation, etc. Voir codes et prix dans la notice

FOIRE AUX QUESTIONS - RENO-CONDENS DEVILLE

Quel est le diamètre intérieur minimum de la cheminée pour installer le RENO-CONDENS ?

Pour le système Ø80, le boisseau doit avoir un diamètre intérieur d'au moins 140 mm ou une section de 140 x 140 mm. Pour le système Ø110 (pour DC130F), il faut au moins 160 mm ou 160 x 160 mm.

Le RENO-CONDENS est-il compatible avec toutes les chaudières à condensation ?

Il est compatible avec les chaudières à condensation gaz marquées CE en catégorie C3. Pour les chaudières Deville (DCI, DCA, DCB 100, DCBSOL 150), des adaptateurs spécifiques peuvent être nécessaires (réf. 27087LA et 27060LA). Pour d'autres marques, Deville ne fournit pas l'adaptateur.

Comment installer le conduit flexible dans une cheminée existante ?

Le flexible se déroule et se coupe à la longueur souhaitée. Utilisez le câble d'installation pour le guider dans le conduit. Fixez-le avec les brides ariagnées tous les mètres. Raccordez-le à la chaudière via les adaptateurs appropriés.

Quels sont les éléments livrés dans le kit entrée murale ?

Le kit entrée murale comprend : 1 terminal, 1 solin, 1 adaptateur conduit flexible à conduit mâle, 2 brides de blocage, 1 longueur droite 500 mm, 1 plaque de finition.

Puis-je utiliser le RENO-CONDENS pour une chaudière à condensation de marque autre que Deville ?

Oui, à condition que la chaudière soit certifiée CE en C3. Cependant, Deville ne fournit pas d'adaptateur pour d'autres marques ; vous devez vous procurer un adaptateur compatible auprès du fabricant de la chaudière.

Comment entretenir le conduit RENO-CONDENS ?

Il est recommandé de faire vérifier et nettoyer le conduit par un professionnel au moins une fois par an. Vérifiez régulièrement l'état des raccords et l'absence de fuites.

Quels accessoires sont disponibles en option ?

Flexibles en longueurs de 5 à 50 m (code RC33048D05...), bride ariagnée (RC71683), raccord adaptateur flexible à flexible (RC33081), câble d'installation (RC33069), adaptateurs flexible à conduit femelle ou mâle (RC33083, RC33082). Pour Ø110: flexible (RC33049, RC33050), bride (RC29119), etc.

Le RENO-CONDENS est-il adapté à la rénovation ?

Oui, il est spécialement conçu pour la rénovation : flexible et recoupable, il s'installe facilement même en cas de dévoiement ou de cheminée existante.

Quelles sont les références des adaptateurs nécessaires pour chaudières Deville DCI/DCA ?

Pour les chaudières DCI, DCA, DCMA, DCB 100, il faut impérativement les adaptateurs réf. 27087LA et 27060LA (prix page 113 de la notice).

Le produit possède-t-il un avis technique ?

Oui, le système RENO-CONDENS bénéficie de l'Avis Technique CSTB 14/06-1099*02 EXT, garantissant sa conformité et ses performances.

MODE D'EMPLOI RENO-CONDENS DEVILLE

Facilité de pose même en cas de dévoiement. Conduit flexible et recoupable. Idéal en rénovation.

Dommage compte de flexibles permettant l'évacuation en cheminée des chaudières à condensation.

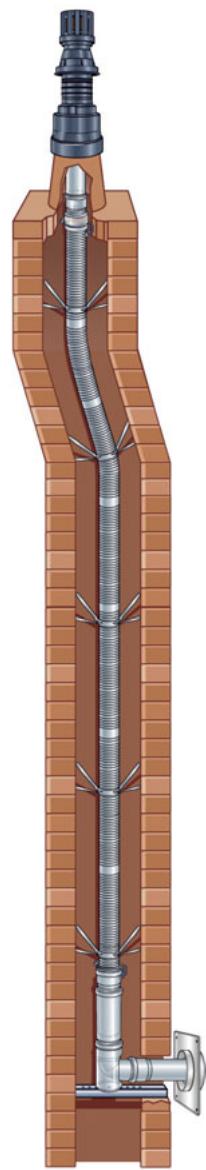

Très simple à installer, RENO-CONDENS s'adapte parfaitement à toutes les configurations de cheminée ayant un boisseau dont les dimensions intérieures sont au minimum de 140 mm de diamètre ou 140 x 140 mm de côté.

Idéal pour l'installation d'une chaudière à condensation dans un logement à rénover, équipé d'une cheminée.

Le système RENO-CONDENS est parfaitement compatible avec les chaudières à condensation gaz : DCI, DCA, DCB 100, DCBSOL 150 (vérifiez au préalable la hauteur maxi). Pour DC130F utilisez un Ø 110 (Ø mini cheminée = 160 mm ou 160 x 160 mm de côté).

Composition :

1 terminal, 1 solin, 1 adaptateur conduit flexible à conduit mâle, 2 brides de blocage, 1 longueur droite 310mm, 1 conduit coulissant, 1 élément de raccordement, 1 longueur droite 250mm, 1 plaque de finition

Kit entrée murale

Composition :

1 terminal, 1 solin, 1 adaptateur conduit flexible à conduit mâle, 2 brides de blocage, 1 longueur droite 500mm, 1 plaque de finition

Option : voir p.113

Kit entrée-plafond

Attention:

Pour chaudières condensation gaz DCI, DCA, DCMA, DCB 100, prévoir impérativement les adaptateurs Ref. 27087LA et 27060LA (prix page 113).

Le système RENO-CONDENS est compatible avec toute chaudière à condensation responsable du marquage CE : C3 (en cas de chaudière d'une marque différente, Deville Thermique ne peut fournir l'adaptateur).

Systeme reno-condens

AVIS TECHNIQUE CSTB:14/06-1099*02EXT

Prix (€ H.T.)					248,10
Code					RC18173
Kit entrée plafond (raccord dans l'axe du conduit) Ø 80 mm
Prix (€ H.T.)					248,10
Code					RC18174
Flexible (la couronne) Ø 80 mm	5 ML	10 ML	15 ML	25 ML	50 ML
Prix (€ H.T.)	123,60	247,20	370,80	592,30	1130,00
Code	RC33048D05	RC33048D10	RC33048D15	RC71001	RC33048
Bride ariagnée (1 tous les mêtres) Ø 80 mm					Boite de 6
Prix (€ H.T.)					18,90
Code					RC71683
Raccord adaptateur flexible à flexible (évite les chutes) Ø 80 mm
Prix (€ H.T.)					54,30
Code					RC33081
Câble d'installation pour flexible Ø 80 et 110 mm
Prix (€ H.T.)					95,50
Code					RC33069
Adaptateur flexible à conduit femelle Ø 80 mm
Prix (€ H.T.)					40,60
Code					RC33083
Adaptateur flexible à conduit mâle Ø 80 mm
Prix (€ H.T.)					44,90
Code					RC33082

FLEXIBLE DIAMETRE 110 mm - COAXIAL 80/125 (pour DC130F)

Kit entree murale (raccord perpendicular au conduit) 110mm

Prix (€ H.T.)		280,00
Code		RC29114
Flexible (la couronne) Ø 110 mm	15 ML	25 ML
Prix (€ H.T.)	520,00	795,00
Code	RC33049	RC33050
Bride ariagnée (1 tous les mètres) Ø 110 mm		Boîte de 6
Prix (€ H.T.)		22,00
Code		RC29119
Câble d'installation pour flexible Ø 80 et 110 mm
Prix (€ H.T.)		95,50
Code		RC33069
Adaptateur flexible à flexible (évite les chutes) Ø 110 mm
Prix (€ H.T.)		105,00
Code		50706014
