| Type de produit | Insert à bois |
| Marque | DEVILLE |
| Modèle | REGAIN 77 TURBO VISION |
| Type de combustion | Bois |
| Puissance nominale | 12 kW (estimation) |
| Largeur | 77 cm |
| Alimentation électrique | 230 V / 50 Hz |
| Ventilation | Turbo avec soufflerie intégrée |
| Contrôle de température | Thermostat bimétallique réglable |
| Porte | Porte grise avec verre vitrocéramique |
| Cendrier | Tiroir à cendres amovible |
| Matériaux principaux | Acier, fonte, verre |
| Entretien courant | Nettoyage du foyer, cendrier, verre, joints |
| Sécurité | Thermostat de sécurité, arrêt automatique |
| Pièces détachées | Liste complète fournie dans la notice |
| Réparabilité | Pièces disponibles auprès du fabricant |
| Année de conception | 2003 (date document) |
FOIRE AUX QUESTIONS - REGAIN 77 TURBO VISION DEVILLE
Comment installer le poêle REGAIN 77 TURBO VISION ?
L'installation doit être réalisée par un professionnel qualifié. Respectez les distances de sécurité aux matériaux combustibles et assurez-vous d'un raccordement correct au conduit de fumée. Consultez la notice pour les schémas détaillés.
Quel type de bois utiliser ?
Utilisez du bois sec (humidité < 20 %) comme du chêne, du hêtre ou du charme. Évitez les bois résineux, traités ou humides qui encrassent l'appareil.
Comment allumer le feu correctement ?
Placez du petit bois et des allume-feu dans le foyer. Ouvrez l'arrivée d'air complètement, allumez et refermez la porte. Après la prise, ajustez les réglages pour une combustion optimale.
Comment régler la ventilation turbo ?
Le thermostat intégré contrôle automatiquement la soufflerie. Vous pouvez aussi utiliser le sélecteur manuel/auto (réf. 40) pour forcer la ventilation. La vitesse varie selon la température.
À quelle fréquence nettoyer le poêle ?
Videz le cendrier après chaque utilisation. Nettoyez le verre lorsqu'il est froid avec un chiffon humide. Un ramonage annuel du conduit est obligatoire. Les joints doivent être vérifiés régulièrement.
Que faire si le verre de la porte noircit ?
Un noircissement peut venir d'un bois trop humide, d'un manque d'air ou d'une combustion lente. Utilisez du bois sec et ouvrez l'air de combustion. Nettoyez avec un produit spécifique pour vitre de poêle.
Comment remplacer un joint de porte ou de verre ?
Les joints sont disponibles en kit (réf. D0045938 pour tresse Ø8, etc.). retirez l'ancien joint, nettoyez la gorge, puis insérez le nouveau en le collant avec de la colle à joint haute température.
Où trouver le schéma des pièces détachées ?
Le schéma éclaté est fourni dans la notice (pages 2-3). Les références des pièces comme le ventilateur (P0019061), la résistance (P0019072) ou le thermostat (P0037182) y sont listées.
Comment entretenir la soufflerie ?
Dépoussiérez régulièrement les grilles d'entrée et sortie d'air. Si le ventilateur devient bruyant, vérifiez qu'il n'est pas obstrué. Pour un remplacement, référez-vous à la pièce n°45 (ventilateur).
Le thermostat ne fonctionne pas, que faire ?
Vérifiez le bon positionnement du bulbe du thermostat (rep. 57). Testez la continuité de la résistance (300 Ω). Si défectueux, remplacez l'ensemble thermostat (réf. P0017811). Consultez un professionnel si nécessaire.
Questions des utilisateurs sur REGAIN 77 TURBO VISION DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Poêle à bois au format PDF gratuitement ! Retrouvez votre notice REGAIN 77 TURBO VISION - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REGAIN 77 TURBO VISION de la marque DEVILLE.
MODE D'EMPLOI REGAIN 77 TURBO VISION DEVILLE
| deville ⊙ | N° de document : DT-F-003 |

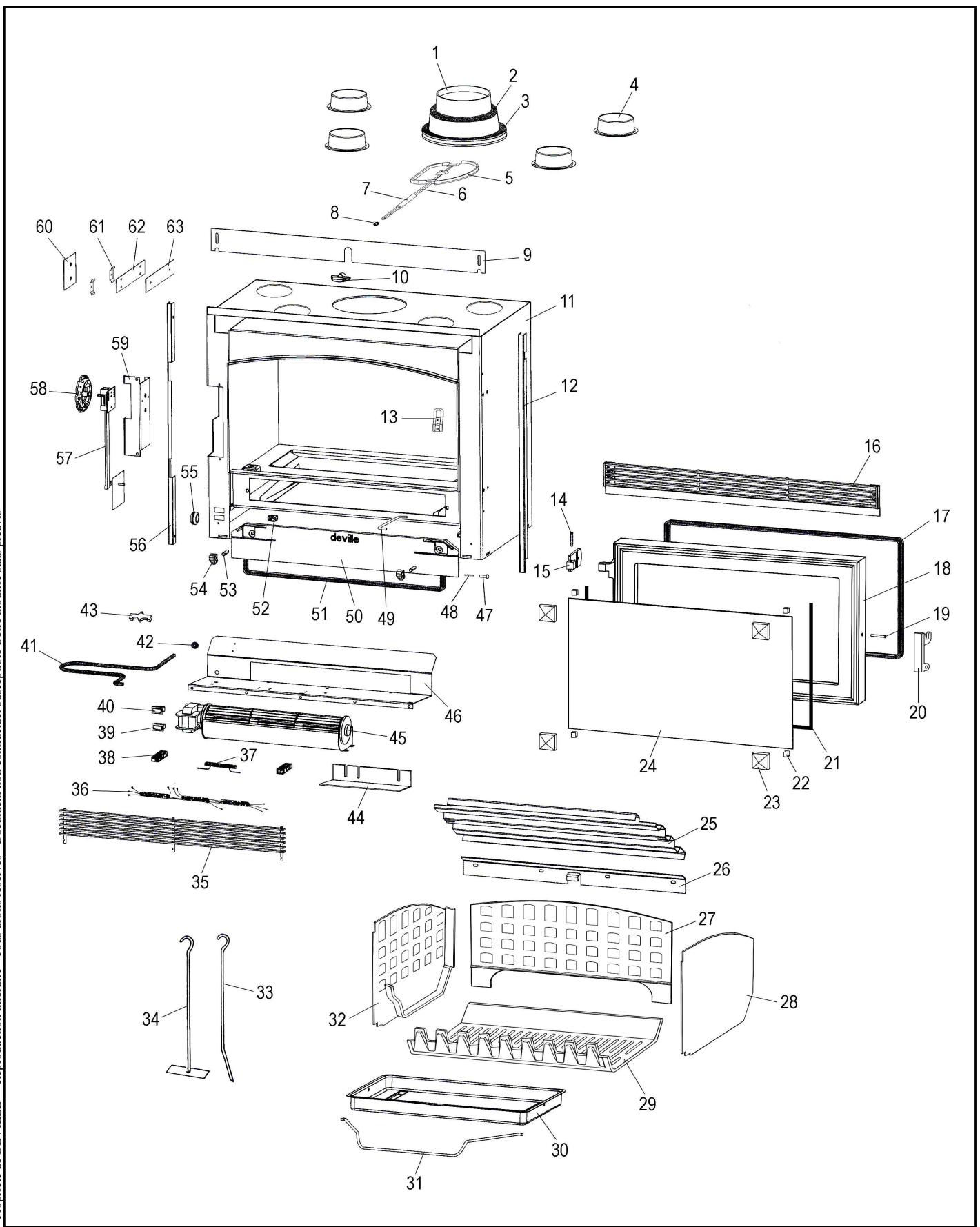

| Eclaté | Date d'application : 01.07.03 Indice A |
Porte GRISE C07888. PT09-A
INSERT BOIS REGAIN 77 TURBO VISION
| deville ◎ | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
PORTE GRISE C07888. PT09-A
| REP. | DESIGNATION | REF. PIECE | l'ereURG |
| 1 | Buse | P0T19345 | |
| 2 | Kit tresse - Ø8 - Noir | D0045938 | X |
| 3 | Joint de buse | P0023194 | X |
| 4 | Buse d'air chaud (4) | P0019040 | |
| 5 | Volet de buse | P0T23144 | |
| 6 | Tige de commande | P0021271 | |
| 7 | Tube entretoise | P0T21275 | |
| 8 | Ressort | P0016964 | |
| 9 | Plaque obturatrice | P0026772/P09E | |
| 10 | Manette | P0T18660 | |
| 11 | Ens. corps de chauffe ➀ | P0049789 | |
| Ens. corps de chauffe | P0051197 | ||
| 12 | Longeron latéral droit | P0021305/P09E | |
| 13 | Gâche | P0021268 | |
| 14 | Goupille cannelée - 5-40 (2) | P0772540 | |
| 15 | Charnière de porte (2) | P0T26744 | |
| 16 | Ens. grille d'enjoliveur | P0050994/P09E | |
| 17 | Kit tresse - Ø15 - Noir | D0045928 | X |
| 18 | Porte | P0T26844 | |
| 19 | Axe de poignée porte de chargement | P0021286 | |
| 20 | Poignée de porte de chargement | P0T21259 | |
| 21 | Joint de verre (1,33 m) | P0031148 | X |
| 22 | Profilé entretoise - 20/10 (0,04 m) | P0019088 | |
| 23 | Enjoliveur d'angle (4) | P0T26845/P06B | |
| 24 | Verre de porte | P0050992 | X |
| 25 | Déflecteur | P0047205 | X |
| 26 | Equerre support déflecteur | P0046165 | |
| 27 | Plaque arrière | P0021588 | X |
| 28 | Plaque latérale droite | P0021590 | X |
| 29 | Corbeille de foyer | P0021587 | X |
| 30 | Cendrier | P0020366 | |
| 31 | Anse de cendrier | P0018715 |
| REP. | DESIGNATION | REF. PIECE | lère URG |
| 32 | Plaque latérale gauche | P0021589 | X |
| 33 | Tisonnier | P0018987 | |
| 34 | Raclette | P0013447 | |
| 35 | Ens. grille de ventilateur | P0026709/P09E | |
| 36 | Faisceau | P0023106 | |
| 37 | Résistance - 300 Ω | P0019072 | X |
| 38 | Domino - 3 plots (2) | P0014916 | |
| 39 | Inverseur | P0050706 | |
| 40 | Sélecteur auto/manu | P0050707 | |
| 41 | Cordon d'alimentation - 3 conducteurs | P0020901 | |
| 42 | Passe-fil - Ø8 - Caoutchouc (2) | P0019041 | |
| 43 | Thermostat à disque bimétallique | P0037182 | |
| 44 | Carton isolant | P0023153 | |
| 45 | Ventilateur | P0019061 | |
| 46 | Support ventilateur | P0026859 | |
| 47 | Axe (2) | P0012384 | |
| 48 | Ressort (2) | P0012385 | |
| 49 | Arrêt de porte | P0019432 | |
| 50 | Porte de cendrier | P0T18897 | |
| 51 | Kit tresse - Ø12 - Noir | D0045932 | X |
| 52 | Verrou (2) | P0T13358 | |
| 53 | Axe de manette (2) | P0018930 | |
| 54 | Manette de fermeture (2) | P0T18929 | |
| 55 | Passe-fil - Ø30 - S | P0021297 | |
| 56 | Longeron latéral gauche | P0021266/P09E | |
| 57 | Ens. thermostat | P0017811 | X |
| 58 | Manette de thermostat | P0T17782/P09E | |
| 59 | Support thermostat | P0026784/P09E | |
| 60 | Cache | P0050472 | |
| 61 | Pince bulbe (2) | P0017804 | |
| Ressort (2) | P0047848 | ||
| 62 | Plaque support bulbe | P0017803 |
A fournir pour les appareils antérieurs au N° de série 0187715
INSERT BOIS REGAIN 77 TURBO VISION
| deville ◎ | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
PORTE GRISE C07888. PT09-A
| REP. | DESIGNATION | REF. PIECE | l'ère URG |
| 63 | Joint support bulbe ➀ | P0023193 | |
| Joint de bulbe | P0050918 | ||
| - | Ens. soufflerie | P0049827 | |
| - | Serre-câble clipsable | P0016278 | |
| - | Joint mousse - 18x6 (0,6 m) | P0017203 | |
| - | Joint mousse - 10x9 (0,12 m) | P0061034 | |
| - | Ens. filerie | P0046103 | |
| - | Gaine soie de verre (0,22 m) | P0013872 | |
| - | Goupille élastique - E 3-14 (6) | P0777314 | |
| - | Goupille fendue - V 2-25 | P0779225 | |
A fournir pour les appareils antérieurs au N° de série 0187715
