INDIA - Poêle à bois DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	DEVILLE
Modèle	INDIA
Décors disponibles	Bois (C07782.17), Métal brossé (C07782.19)
Puissance nominale	Env. 10 kW (estimation)
Rendement énergétique	> 75% (estimation)
Diamètre de buse	125 mm
Type de foyer	Foyer fermé avec grille
Matériaux principaux	Tôle, acier, verre céramique, décor bois ou aluminium brossé
Commandes	Manettes de régulation d'air (thermostat mécanique)
Fonctions principales	Chauffage au bois, régulation de tirage, cendrier amovible
Entretien courant	Nettoyage du cendrier, remplacement joints (tresse), vérification vitre
Pièces détachées disponibles	Oui, nombreuses pièces listées (ex: thermostat, déflecteur, grille, verre, etc.)
Réparabilité	Facile grâce aux pièces détachées et notice éclatée
Sécurité	Plaque arrière de protection, supports de verre, joints d'étanchéité
Accessoires inclus	Raclette, tisonnier, anse de cendrier
Dimensions (L x P x H)	Env. 500 x 400 x 800 mm (estimation)
Poids	Env. 80 kg (estimation)
Normes	Conforme aux normes européennes (estimation)

FOIRE AUX QUESTIONS - INDIA DEVILLE

Quel type de bois utiliser dans le poêle INDIA DEVILLE ?

Utilisez du bois sec (humidité < 20%) comme du chêne, hêtre ou charme. Évitez les résineux qui encrassent le conduit.

Comment régler le tirage du poêle ?

La manette de commande du thermostat (repère 10) permet de régler l'arrivée d'air. Tournez vers la droite pour augmenter le tirage, vers la gauche pour le réduire.

Faut-il un ramonage régulier ?

Oui, le ramonage du conduit de fumée est obligatoire au moins une fois par an par un professionnel. Cela garantit la sécurité et le bon rendement.

Comment nettoyer la vitre du hublot ?

Utilisez un nettoyant spécial poêle ou du vinaigre blanc sur un chiffon doux. N'utilisez jamais de produits abrasifs qui rayent le verre céramique.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles chez votre revendeur DEVILLE ou en ligne via les références indiquées dans la notice (ex: thermostat P0017089, grille P0027651).

Pourquoi la fumée sort-elle par la porte ?

Cela peut venir d'un joint de porte usé (tresse D0045939) ou d'un tirage insuffisant. Vérifiez l'étanchéité et le réglage du thermostat.

Quelle distance de sécurité autour du poêle ?

Respectez une distance minimale de 50 cm des matériaux combustibles (meubles, rideaux). Installez une plaque de protection au sol si le plancher est inflammable.

Comment vider le cendrier ?

Ouvrez la porte de cendrier (repère 30), retirez le cendrier (repère 25) à l'aide de l'anse (repère 26). Videz les cendres dans un récipient métallique hermétique.

Que faire en cas de bris de la vitre ?

Remplacez la vitre (repère 39, référence P0050782) ainsi que le joint de verre (repère 38). Déposez le cadre de hublot (repère 41) pour accéder.

Le poêle peut-il être installé dans une salle de bain ?

Non, l'installation dans une pièce humide est déconseillée. Le poêle doit être installé dans un local sec et ventilé, conformément à la réglementation.

MODE D'EMPLOI INDIA DEVILLE

deville ◎	N° de document : DT-F-003

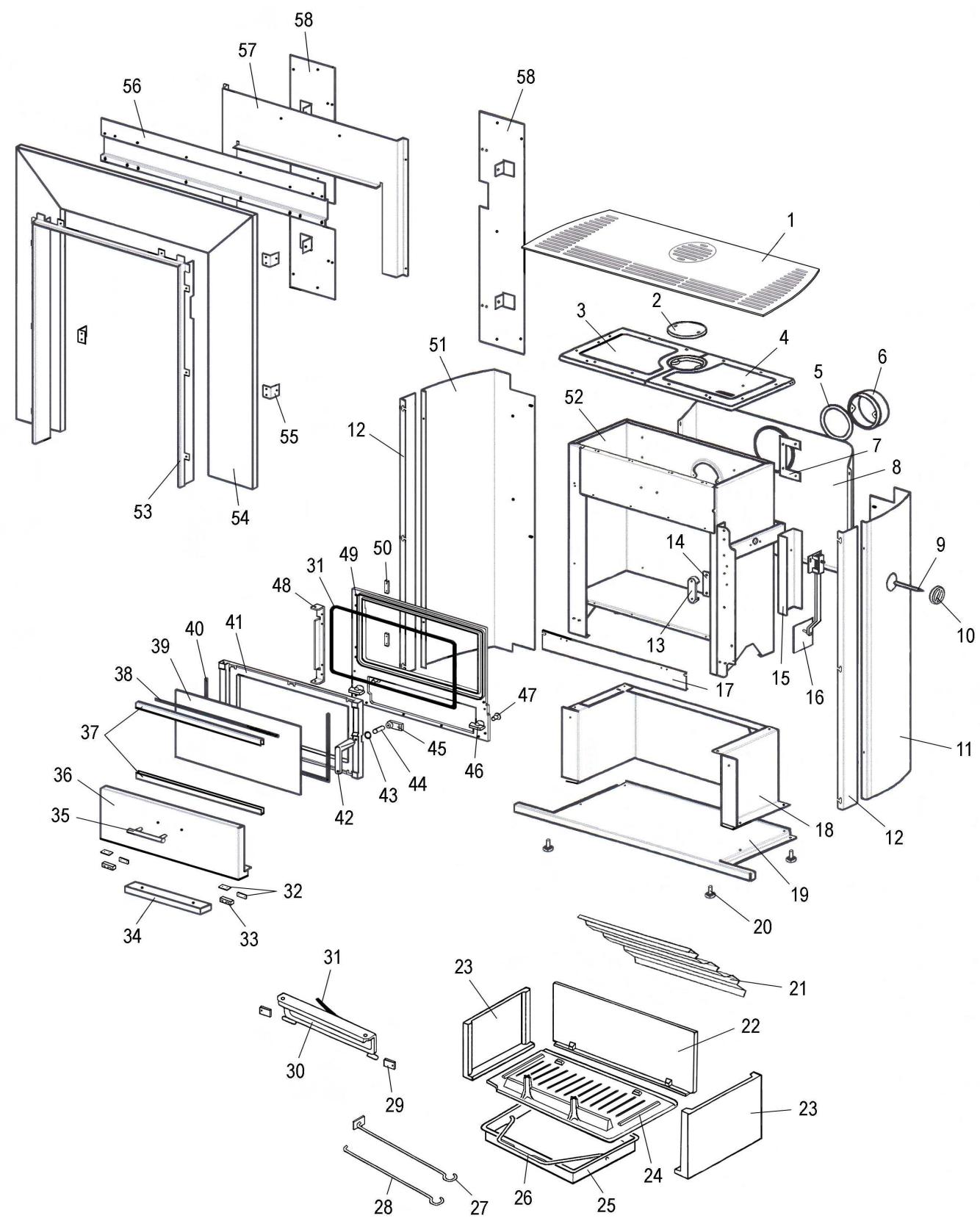

Eclaté	Date d'application : 01.07.03 Indice A

DECOR BOIS C07782.17 - DECOR METAL BROSSE C07782.19

POELE BOIS INDIA

deville ◎	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

DECOR BOIS C07782.17 - DECOR METAL BROSSE C07782.19

REP.	DESIGNATION	REF. PIECE	l'èreURG
1	Ens. dessus tôle	P0050746/P06N
2	Tampon de buse	P0T11271/P06A
3	Partie gauche de dessus	P0T20079
4	Partie droite de dessus	P0T20078
5	Joint de buse	P0022865	X
6	Buse - Ø125	P0T11272
7	Support bulbe	P0029985
8	Plaque arrière de protection	P0020113
9	Rallonge de thermostat	P0050745
10	Manette commande de thermostat	P0016143
11	Panneau droit	P0050740/P06B
12	Equerre d'habillage (2)	P0050742/P06B
13	Gâche	P0020048
14	Cale de gâche	P0020205
15	Déflecteur de thermostat	P0020115
16	Ens. thermostat	P0017089	X
17	Fronton de niche	P0050733/P06B
18	Support châssis	P0036676/P06B
19	Ens. socle	P0050789
20	Pied régable (4)	P0021222
21	Déflecteur	P0047203	X
22	Plaque arrière	P0019508	X
23	Plaque latérale (2)	P0027652	X
24	Grille de foyer	P0027651	X
25	Cendrier	P0020306
26	Anse de cendrier	P0020105
27	Raclette	P0013447
28	Poinnée tisonnier	P0045661
29	Patte de fermeture (2)	P0027517
30	Ens. porte de cendrier	P0020300
31	Kit tresse - Ø11 - Noir	D0045939	X
32	Ecrou double - M3 (4)	P0014601

REP.	DESIGNATION	REF. PIECE	lereURG
33	Charnière de porte (2)	P0014600
34	Contrepoids	P0045699
35	Poignée décor	P0050744
36	Façade inférieure	P0050734/P06B
37	U de maintain de verre (2) ➀	P0020116/P06B
38	Joint de verre (0,49 m)	P0031148	X
39	Verre de porte	P0050782	X
40	Tresse autocollante - 2x8 - Noir (0,91 m)	P0050244
41	Cadre de hublot	P0T20081/P06A
42	Poignée de porte	P0T50804
43	Rondelle élastique ondulée - Ø8	P0018504
44	Axe de poignée	P0020039
45	Verrou	P0T16569
46	Manette (2)	P0T18660
47	Axe de manette usiné (2)	P0U20041
48	Charnière de hublot	P0027667
49	Façade	P0T27643
50	Ecrou double - M5 (2)	P0009654
51	Panneau gauche	P0050741/P06B
52	Ens. châssis	P0036685
53	Cadre décor	P0050736
54	Ens. décor bois A	P0050574
	Ens. décor aluminium brossé B	P0050778
55	Equerre de fixation (4)	P0050743
56	Plaque de liaison décor	P0050735
57	Ecran de façade	P0050739
58	Montant de fixation (2)	P0050738
-	Attaché cable (2)	P0764303
-	Goupille cannelée - 5-20 (2)	P0775520
-	Goupille élastique - E 3-14 (3)	P0777314
-	Goupille élastique - E 3-20	P0777320

Fournir 2 U de maintien de verre pour les appareils antérieurs au N° de série....
