MODE D'EMPLOI EXCELLIA FIOUL 25V DEVILLE
- GENERALITES 4
- CARACTÉRISTIQUES TECHNIQUES ET DIMENSIONNELLES 5 2.1. Caractéristiques chaudières 5 2.2. Caractéristiques du ballon d'E.C.S. 6 2.3. Pré-réglage des brûleurs fioul étanches 6 3. DESCRIPTION DU TABLEAU DE COMMANDE 7
- INSTRUCTIONS DE MONTAGE DE LA VENTOUSE 8 4.1. Généralités 8 4.2. Accessoires ventouse fioul 9 4.3. Règles d'implantation des terminaux ventouse 10 4.4. Configuration d'implantation en ventouse horizontale (type C13) 11 4.5. Configuration d'implantation en ventouse verticale (type C33) 12
- NIVEAU DE BRUIT DANS UN LOCAL TECHNIQUE 13 5.1. Niveau de bruit dans un local technique 13 5.2. Niveau sonore 13 5.3. Pression acoustique et puissance acoustique 13 5.4. Mesures acoustiques 14 5.5. Mesures acoustiques de mise en cascade de chaudières 14

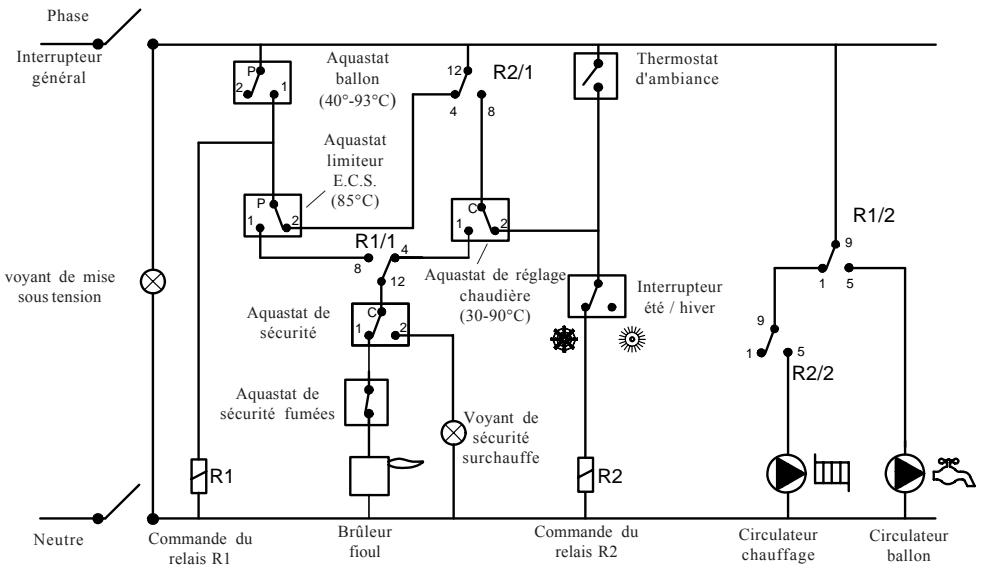

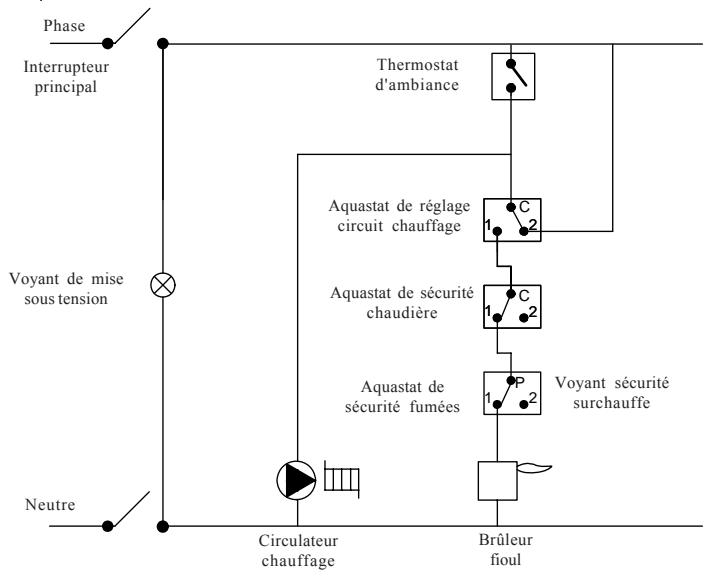

- SCHÉMAS ÉLECTRIQUES 15 6.1. Chaudières "chauffage seul" 15 6.2. Chaudières "chauffage + E.C.S." 16

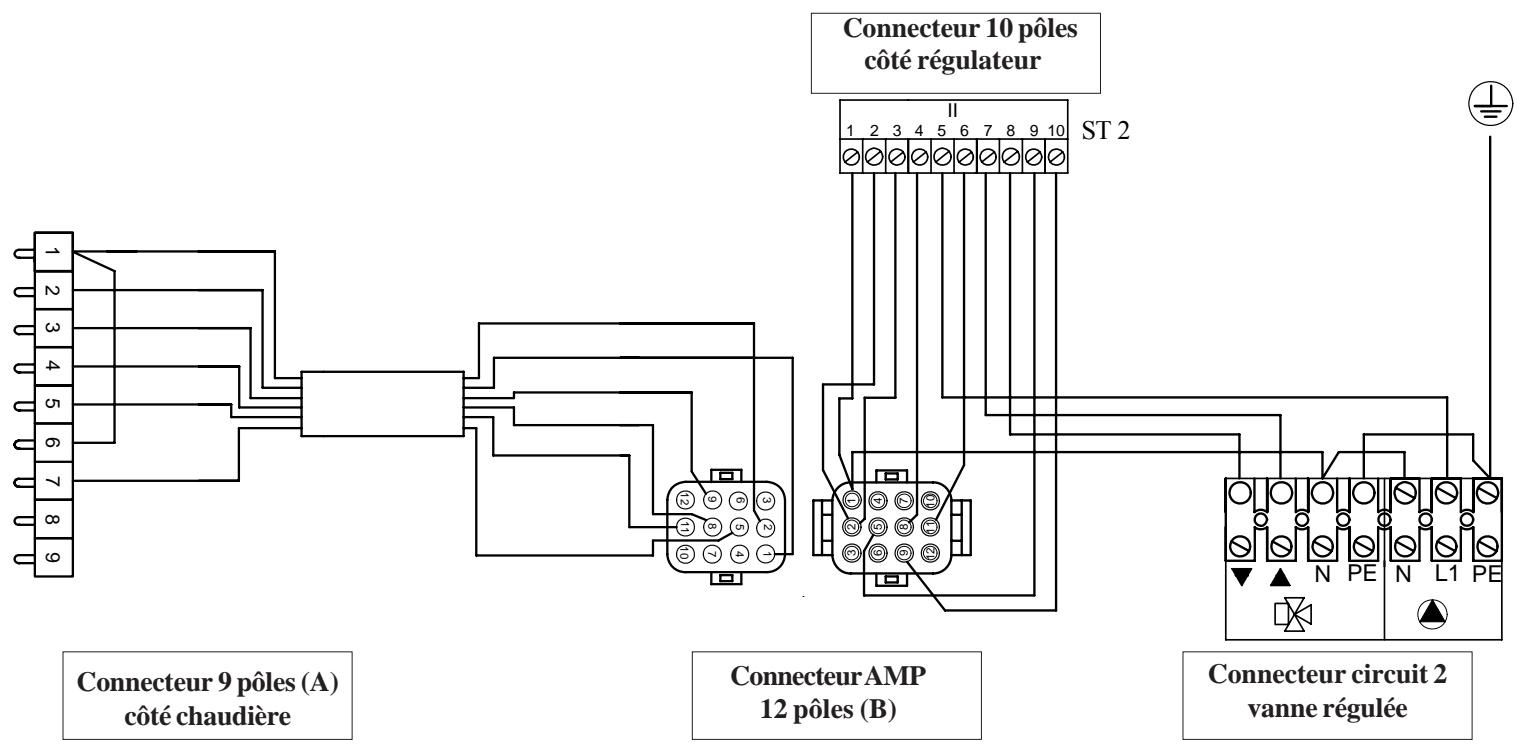

- Raccordement de la régulation climatique 17
- MONTAGE DU BALLON ET RACCORDEMENTS ÉLECTRIQUES À LA CHAUDIÈRE 7.1. Procédure d'installation du ballon sur la chaudière 7.2. Détails du raccordement hydraulique du ballon
- Schéma hydraulique chaudière "chauffage + E.C.S." 21 7.4. Caractéristiques du circulateur chauffage 22
- MISE EN SERVICE
- PROCÉDURE DE MISE EN ROUTE 23 10. ENTRETIEN 24
- INSTALLATION HYDRAULIQUE 25
Règles générales
Les conduits d'évacuation des produits de combustion doivent être calculés et exécutés suivant les normes en vigueur, les obligations locales et les prescriptions du fabricant.
Les installations hydrauliques, fioul ou gaz seront établies selon les normes d'installation et de sécurité en vigueur dans le pays d'utilisation.
1 - Généralités
Chaudière étanche à haut rendement pour chauffage central à eau chaude et production d'eau chaude sanitaire.
Peut être utilisée pour l'alimentation de radiateurs, de convecteurs à eau ou d'un plancher chauffant basse température.
Destiné à l'équipement de logements neufs et existants.
L'utilisation d'une chaudière étanche peut s'affranchir d'une cheminée et permet d'être raccordée directement vers l'extérieur du bâtiment par des conduits concentriques.
Désignations :
EXCELLIA FIOL
| Type | Puissance kW |
| 25V | 25,00 |
| 25BTV | 25,00 |
- 1 modèle en chauffage seul.
- 1 modèle en chauffage + E.C.S.
- Corps de chauffe en fonte avec porte foyer à éléments assemblés.
- Habillage en tôle d'acier laquée blanche et grise, tableau de commande gris.
- Isolation thermique renforcée, épaisseur 100 mm.
- Tableau de commande précâblé
- Interrupteur Marche/Arrêt
- Aquastat de réglage de la température de l'eau de chauffage
- Thermomètre chauffage
- Aquastat de sécurité à réarmement manuel
- Aquastat de sécurité des fumées à réarmement manuel.
- Prédécoupe pour l'emplacement du régulateur digital.
- Brûleur fioul étanche ST 120 L35 monté.
Garantie
Pièces d'usure
- 10 ans pour le corps de chauffe
- 3 ans pour le ballon.
- 1 an pour les organes de commande et de contrôle.
La garantie ne couvre pas :
- L'entartrage ni ses conséquences.
- Les accidents dus au gel
- Les corrosions dues à une eau dont le pH est différent de 7 et dont le TH est supérieur à 25 ou inférieur à 15 ;
- Les dégâts au fini extérieur et intérieur ;
- Les dégâts causés par des surpressions dans le circuit de chauffage (max. 4 bar) ou sanitaire (max. 10 bar)
- Les accidents dus au mauvais fonctionnement des organes de commande ou de sécurité.
- Les défauts de l'installation électrique : raccordement, tension...
- Les dégradations anormales.
- Les accidents dus à un mauvais entretien de l'appareil.
- Les indemnités pour frais de main d'œuvre, d'immobilisation, de transport...
- Dépassement de la longueur maximale admissible du conduit de fumée.
- Installation en vase ouvert.
Option :
- Régulation digitale référence REGE9
Conditionnement
1 colis sur palette en bois
1 colis sur palette en bois (ballon sans couvercle)
Prendre le couvercle de la chaudière et le fixer sur le ballon avant la mise en place de celui-ci.
Pour manipuler votre chaudière, utilisez 2 barres de manutention et insérez-les dans les orifices prévus dans les pieds avant et arrière du bloc fonte (Voir page 22/31). Pour manipuler le ballon E.C.S., consultez également la page 22/32.
2.1. Caractéristiques chaudières
| Chaudière EXCELLIA FIOUL | 25 V |
| Puisance nominale (Pn) en kW | 25.00 |
| Débit calorifique, en kW | 26.90 |
| Rendement utile à 100% de charge, en % | 91.40 |
| Rendement utile à 30% Pn de charge, en % | 91.60 |
| Débit nominal d'eau à Pn, m3/h | 1.055 |
| Pertes à l'arrêt à Δt = 30 K, en W | 126 |
| Pertes totales, en W | 151 |
| Puisance électrique auxiliaire (hors circulateur) à Pn chaudière, en W | 250 |
| Contenance en eau, en l | 13.50 |
| Pertes de charge côte eau Δt = 15 K, en mbar | 5 |
| Débit massique des fumées, en kg/h | 40 |
| Nombre total d' éléments | 4 |
| Diamètre de départ / retour chaudière, môle | 1" |
| Diamètre de vidange chaudière, fémelle | 1/2" |
| Diamètre raccordement fumées/air, en mm | 80 / 125 |
| Poids à vide, en kg | 228 |
CHAUDIÈRE 25 V FACE AVANT
PROFIL GAUCHE
FACE ARRIERE
CHAUDIÈRE 25 V FACE AVANT
BALLON SUPERPOSÉ POUR 25 BTV FACE ARRIÈRE
2.2. Caractéristiques du ballon d'E.C.S.
| Nature de construction du gallon | émail | inx |
| Contenance en eau du gallon, en litres | 100 | 100 |
| Pression maxi du circuit ECS, en bar | 7 | 7 |
| Puisance équivalente de l'échangeur en kW | 28,60 | 27,10 |
| Débit de pointe, en litres / 10 minutes | 171 | 175 |
| Débit continu, en litres / heures | 618 | 666 |
| Diamètre de raccordement eau froide / eau chaude sanitaire | 3/4" | 3/4" |
| Poids emballé brut, en kg | 98 | 98 |
| Protection du gallon par anode de magnesium | oui | non |
Conditions d'essais : consigne chaudière : 90°C - consigne ballon : 60°C - température ECS en régime continu : 45°C - température eau froide : 10°C. Limiter le débit de puissance à l'entrée du ballon à 11 l/min par action sur le robinet de réglage du groupe de sécurité livré avec le ballon. Lorsque la pression du réseau est supérieure ou égale à 5 bar, il est vivement conseillé de prévoir un réducteur de pression réglé à une valeur inférieure ou égale à 4,5 bar.
2.3. Préréglage des brûleurs fioul étanches
| Type de chaudière | Puisance utile chaudière kW | Puisance brûleur kW | Gicleur d'origine Danfoss GPH-angle | Pression pompe bar | Volet d'air primaire réglage | Volet d'air secondaire réglage | Taux de CO2* % | Indice de noir-cissement |
| 25 V/25 BTV | 25.00 | 26.90 | 0,60 / 80°S | 11.1 | 18.75 | 8.5 | 12.7 | <0,5 |
Il convient d'affiner les réglages en fonction des résultats des tests de combustion, gage d'un fonctionnement optimal et durable.
Les réglages et contrôles seront impérativement effectués à chaud, soit entre 70 et 80°C d'eau, lors de la première mise en service de la chaudière par un professionnel qualifié et équipé des appareils permettant un réglage fin et précis de la combustion. Ces contrôles pourront se faire aisément en ôtant le bouchon latéral de l'adaptateur bi-flux placé à l'arrière de la chaudière.
Ces réglages varieront sensiblement en fonction des longueurs de conduits concentriques, de la configuration de la ventouse (horizontal ou vertical), de la température de l'air comburant arrivant par le flexible souple au brûleur, de la température du fioul, du type de gicleur, de l'encrassement du foyer, etc.
Il s'agit de vérifier et de régler si nécessaire les paramètres suivants :
- Taux de CO₂ : entre 11 et 13 % (chaudière à 70°C impérativement) - Taux de CO : maximum 50 ppm - Température des fumées : entre 180°C et 200°C - Pression de fioul à la pompe : fonction de la puissance souhaitée - Index opacimétrique : < 1 - Qualité du démarrage du brûleur - Type de gicleur fioul : cône plein
La mise en sécurité de la chaudière peut avoir diverses origines :
- problème au niveau du brûleur fioul : réarmer le coffret de sécurité après avoir diagnostiqué le problème et remédié à celui-ci.
- Problème au niveau de la chaudière : réarmer l'aquastat de sécurité (surchauffe) ou le thermostat de sécurité fumées (repères 7 et 3 page 6/32).
- Problème d'évacuation des fumées (encrassement de la chaudière) : faire appel à un installateur chauffagiste qualifié.

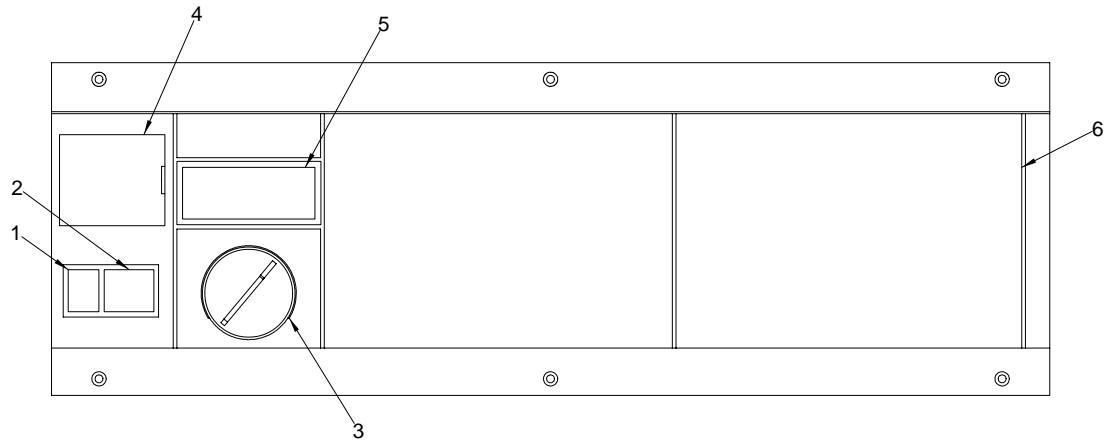

Interrupteur marche/arrêt
Permet d'arrêter ou d'enclencher totalement la chaudière (avant toute intervention sur la chaudière, il sera nécessaire de couper l'interrupteur général au compteur). La commande de cet interrupteur permet la mise en route de la chaudière.
3. Aquastat de réglage de la chaudière
Permet de régler la température de fonctionnement entre 8 °C et 80 °C (pour le circuit chauffage).
4. Aquastat de sécurité à réarmement manuel (110 °C)
En cas de surchauffe, après avoir remédié à la cause ayant provoqué celle-ci, enlever le capot et pousser sur le bouton de réarmement.
5. Thermomètre de chaudière
Il fournit à titre indicatif la température de la chaudière.
6. Cache
permet d'insérer une régulation analogique ou digitale (livrée en option).

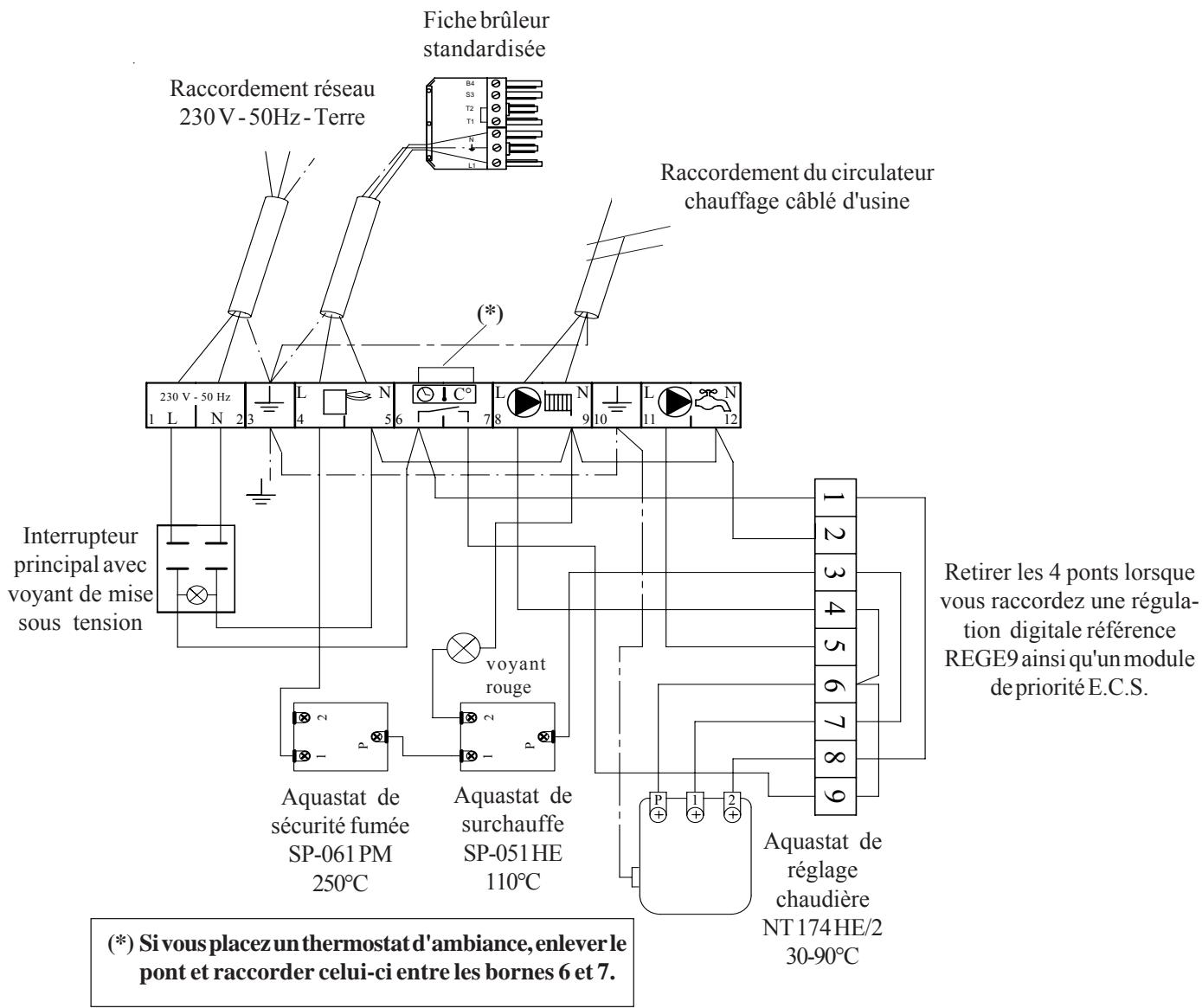

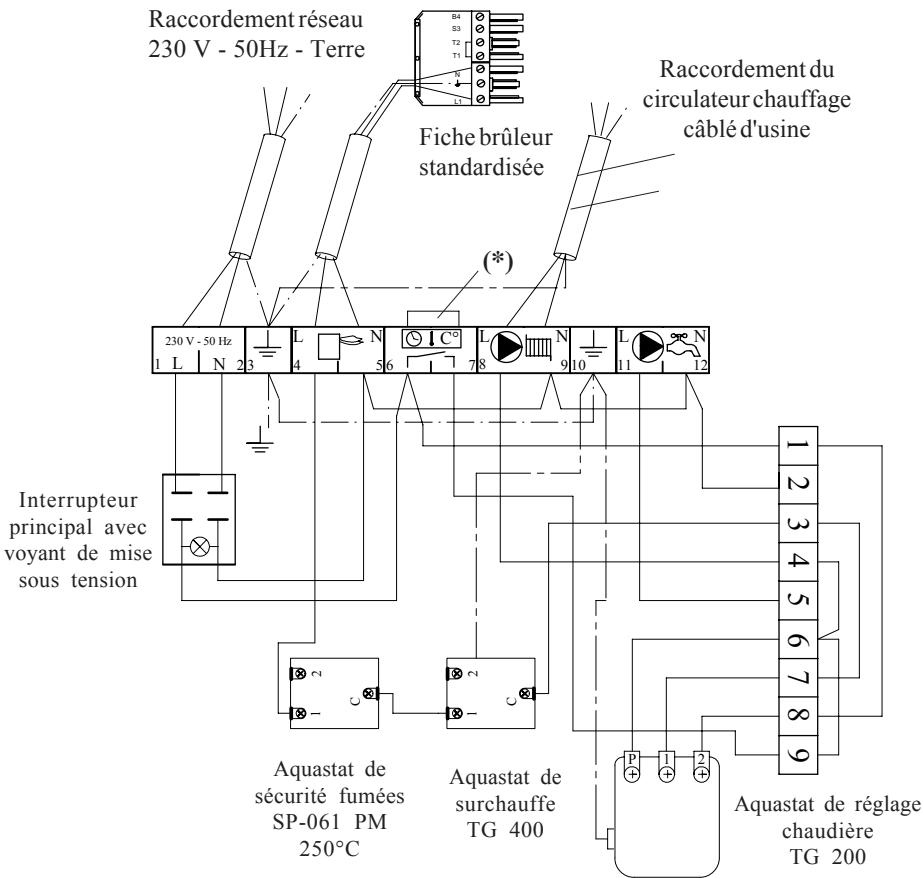

Raccordements électriques
L'alimentation est prévue aux bornes 1 et 2 en monophasé 230V - 50Hz.
- Se conformer à la norme NFC 15-100. - Un interrupteur multipolaire à résistance d'ouverture ≥ 3 mm devra être monté impérativement en amont du raccordement (Norme NF 73.600.7.12). - Raccorder la chaudière à la prise de terre prévue. Le conducteur assurant la liaison à la terre doit avoir une section au moins égale à la section d'une des phases d'alimentation (NFC 73-600).
4. Instructions de montage de la ventouse

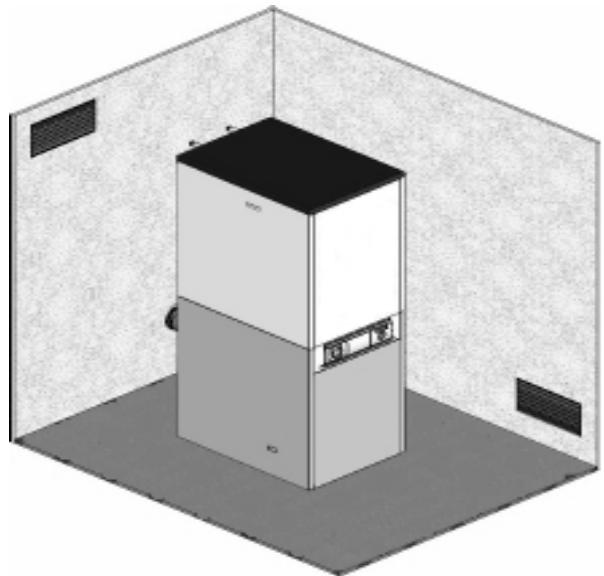

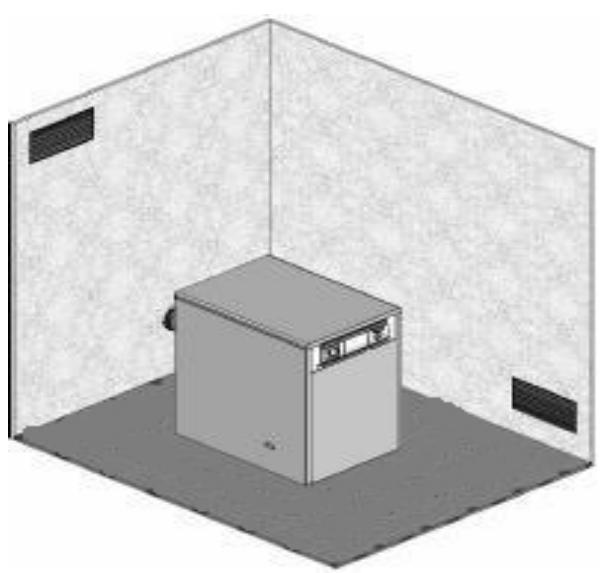

Les chaudières peuvent être installées dans tout type de local, telle qu'une cave, une cuisine ou une chaufferie, sans qu'il soit nécessaire de prévoir une ventilation spécifique de ce local.
4.1. Généralités
Les appareils de type C ne peuvent être mis en œuvre qu'avec les dispositifs DEVILLE THERMIQUE (en particulier les conduits concentriques, pièces de raccordement, terminaux). Les appareils de type C peuvent être installés dans tous types de locaux quel qu'en soit le volume, même s'ils ne comportent pas de fenêtre ou de châssis ouvrant. Ils doivent être installés de façon à ce que leur position relative par rapport au dispositif spécial d'évacuation ne puisse être modifiée, même après intervention pour entretien. L'appareil, y compris son conduit de raccordement, doit demeurer accessible en vue de son entretien et de sa réparation. Les accessoires de raccordement coaxiaux s'assemblent facilement par simple emboîtement mâle / femelle et l'étanchéité est assurée par un joint à lèvres sur le conduit intérieur en 80 mm comme sur le conduit extérieur en 125 mm. Le conduit de raccordement doit rester démontable, être maintenu en bon état, vérifié au moins une fois par an et nettoyé si nécessaire.

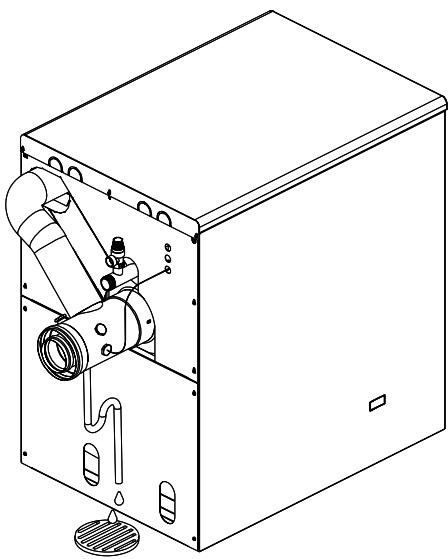

Raccordement ventouse horizontale 080 / 125 mm coaxial type C13
Raccordement ventouse vertic C33
1) La pièce d'adaptation est équipée d'un embout pour l'évacuation des condensats et d'un embout pour la mesure de température des gaz brûlés (livré avec la chaudière). 2) La longueur de raccordement L correspond à la somme des longueurs de conduits air/fumées droits et des longueurs équivalentes des autres éléments concentriques, hors terminal (voir points 4.4. et 4.5.). 3) La grille de protection inamovible est nécessaire si la ventouse horizontale débouche à moins de 1,80 m du sol sur une voie de circulation publique ou privée.
prise de mesure et des réglages de combustion
Thermostat de sécurité fumées à réarmement manuel
Évacuation des condensats éventuels.
- La traversée des parois doit se faire sous fourreau (non fourni) en cas de contact direct. Les contacts plâtre/acier, plâtre/aluminium, ciment/aluminium, polysty
- L ne doivent être ni encastrés, ni incorporés, ni engravés dans les maçonn entuels, disposés au moins tous les mètres sur les rallonges, doivent être voisins des emboîtures et situés au-dessous de celles-ci. Les joints ou emboîtures éventuels ne doivent pas être positionnés dans la traversée des planchers.
- les conduits de raccordement concentriques qui traversent une autre piece habitable que le local d'installation doivent être protégés contre les chocs mécaniques par un habillage. L'installateur devra respecter les réglementations en vigueurs.
- il est formellement interdit de rectifier ou de recouper les rallonges et les coudes. De ce fait, on utilisera obligatoirement un élément réglable sur les tronçons dont la longueur exacte ne peut être obtenue par des rallonges. Il est possible d'inspecter l'état d'un conduit en déplaçant un élément réglable.
4.2. Accessoires ventouse fioul
Afin de vérifier la configuration de votre installation, il ne faut pas que la longueur totale dépasse la valeur maximale autorisée, en sachant qu'un coude à 45° correspond à 0,5 m, un coude à 90° correspond à 1 m, un silencieux correspond à 2,4 m, un terminal vertical correspond à 1,5 m et un terminal horizontal correspond à 1 m (données indicatives, se rapprocher du fabricant de ventouse).
Longueur maximale autorisée pour raccordement fumées / air
C33 : 6,5 m (terminal compris)

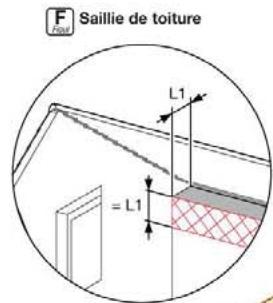

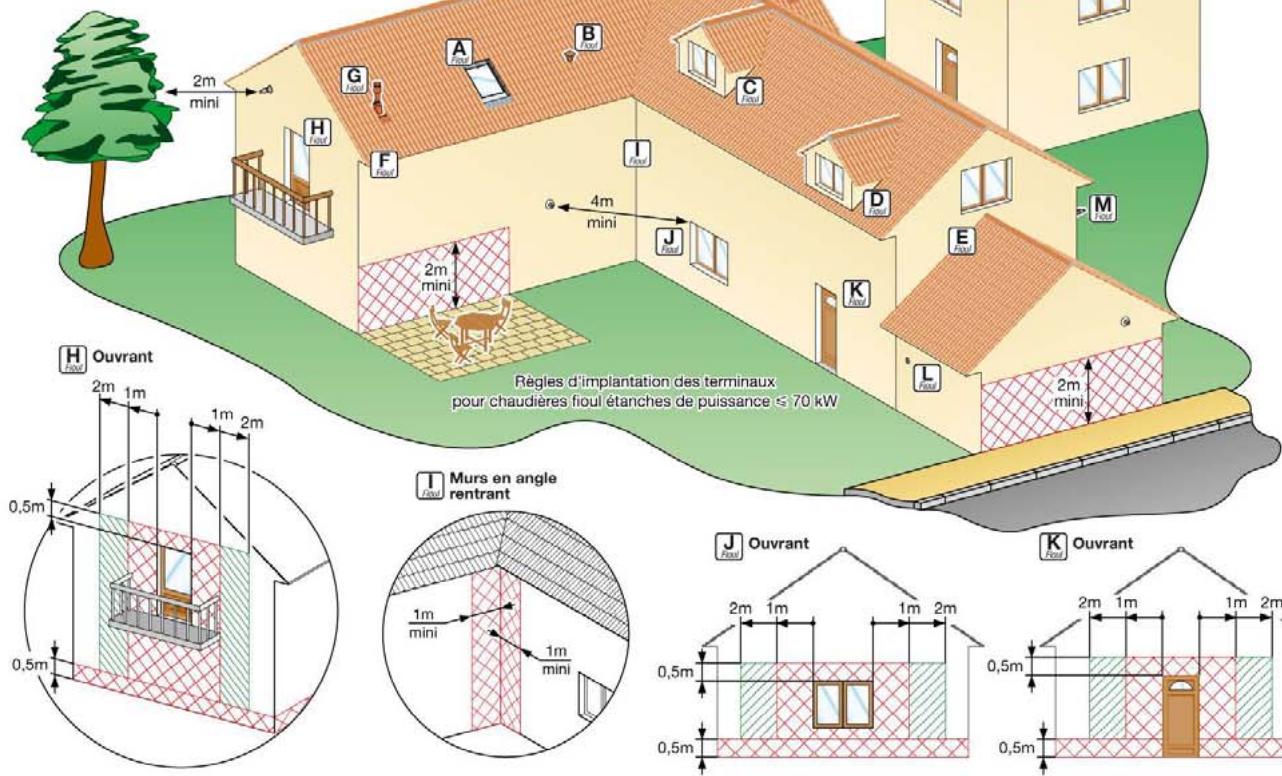

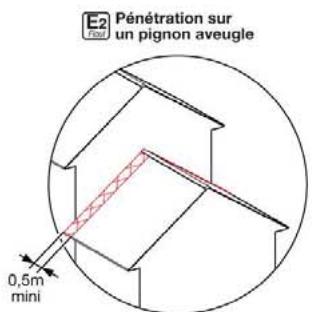

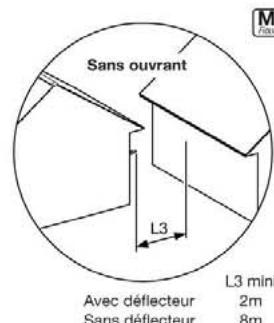

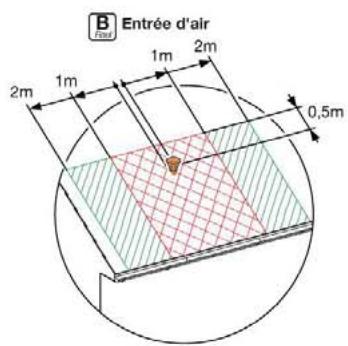

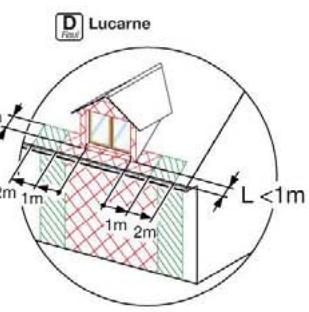

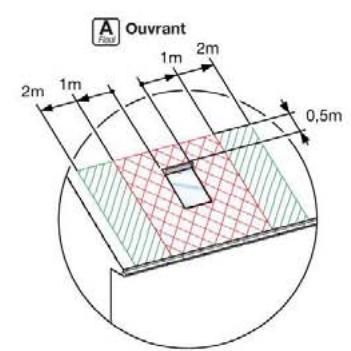

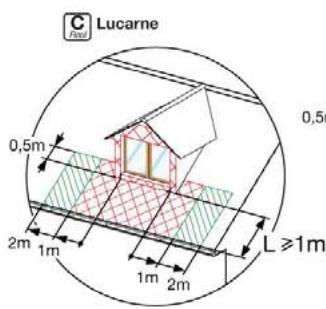

4.3. Règles d'implantation des terminaux ventouse
V4-28/04/2005
- Débouché sur paroi verticale : terminal horizontal obligatoire.
- Débouché sur paroi horizontale ou oblique : terminal vertical obligatoire.

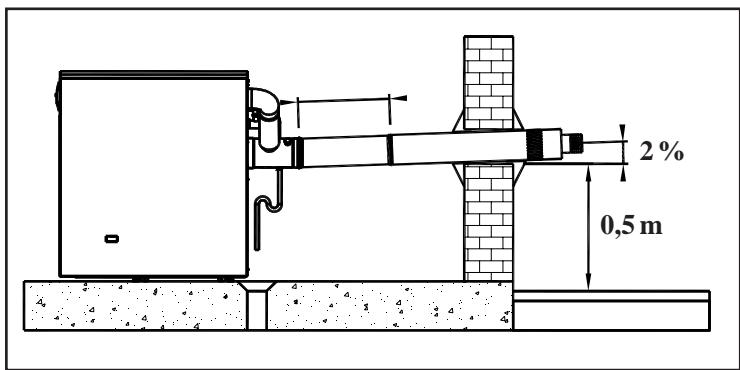

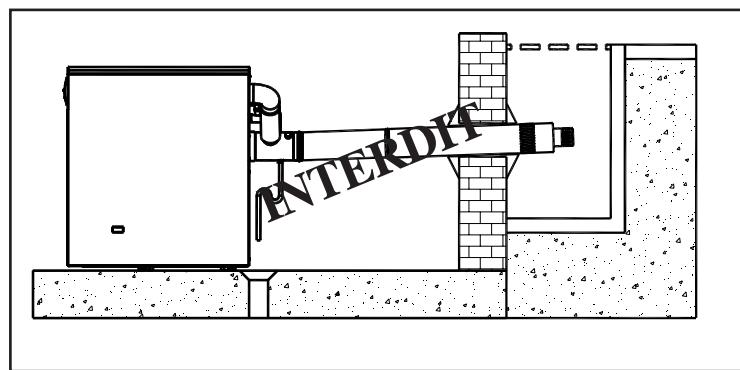

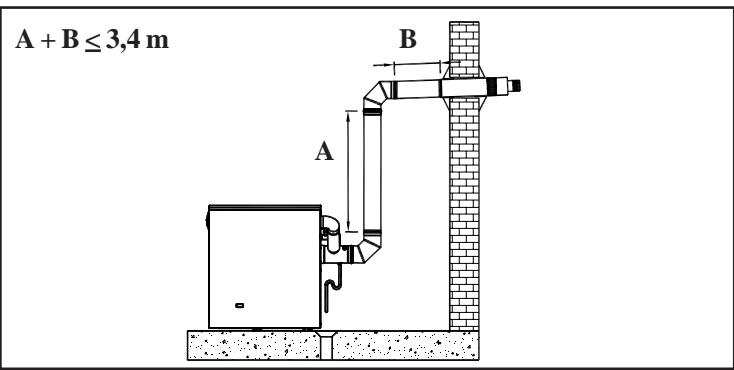

4.4. Configuration d'implantation en ventouse horizontale (type C₁₃)
Lmax = longueur utile maximale admissible d'évacuation des produits de combustion.
Cette longueur correspond à la longueur maximale pouvant être installée pour une chaudière EXCELLIA FIOUL 25 V.
Cette longueur est de 6 mètres + terminal horizontal.
Les pertes de charge équivalentes vous sont données dans le tableau au chapitre 4.2 "Accessoires ventouse fioul".
Deville Thermique attire votre attention sur le fait que l'utilisation d'un silencieux génère l'équivalent de 2,4 mètres de perte de charge et se place en lieu et place d'une allonge de 500 mm.
Dans tous les cas, une hauteur minimale entre le sol et la sortie du terminal égale à 0,5 m doit être respectée. Sur une voie publique, nous recommandons toutefois de ne pas installer la ventouse horizontalement sous une hauteur de 1,80 m. Les orifices d'évacuation et de prise d'air des appareils à circuit étanche, débouchant à une hauteur inférieure à 1,80 m au-dessus du sol, doivent être protégés contre les interventions extérieures susceptibles de nuire à leur fonctionnement normal (voir grille de protection disponible en option).
Le terminal horizontal ne doit pas être installé en débouchant dans un saut-de-loup.

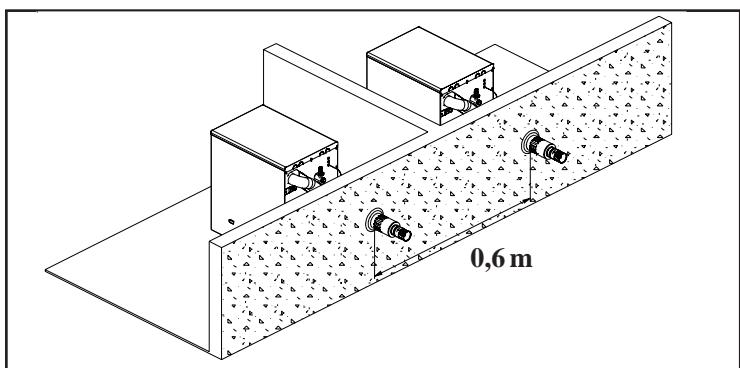

Lors d'une sortie de deux ventouses sur un même plan horizontal, l'installateur veillera à assurer une distance minimale de 60 cm entre les deux chaudières.
De plus, des précautions d'implantation sont à prendre, vu le volume occupé par les gaz de combustion qui risquent de se rabattre et, par conséquent, de générer de la recirculation dans les appareils, entraînant une mauvaise combustion.
Le terminal horizontal ne devra dès lors pas déboucher à moins de 30 cm d'une paroi.
L'UTILISATION DE PLUS DE 2 COUDES EST FORMELLEMENT INTERDITE. TOUT DÉPASSEMENT DE CETTE CLAUSE ENTRAÎNE LA NON-RESPONSABILITÉ DU FABRICANT EN CAS DE LITIGE.

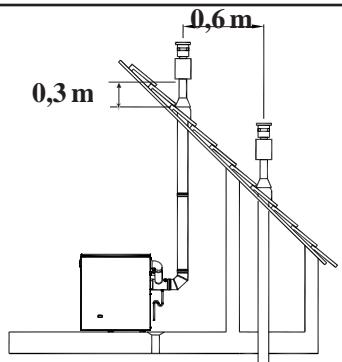

4.5. Configuration d'implantation en ventouse verticale (type C₃₃)
Lmax = longueur utile maximale admissible d'évacuation des produits de combustion.
Cette longueur correspond à la longueur maximale pouvant être installée pour une chaudière EXCELLIA FIOUL 25 V.
Cette longueur est de 5,5 mètres + terminal vertical.
Deville Thermique attire votre attention sur le fait que l'utilisation d'un silencieux génère l'équivalent de 2,4 mètres de perte de charge et se place en lieu et place d'une allonge de 500 mm.
Outre les distances minimales par rapport aux ouvrants et entrées de ventilation (voir chapitre 4.3.), l'implantation du terminal devra respecter les règles suivantes :
- Le terminal vertical d'amenée d'air doit laisser une distance minimale de 30 cm entre le plan du toit et la zone d'admission d'air pour permettre un fonctionnement correct en cas d'accumulation de neige.
- Deville Thermique recommande de positionner deux terminaux adjacent .
- Dans le cas où les deux terminaux ne peuvent être positionné , l'axe du terminal le plus bas doit être au moins à 60 cm du point le plus proche de l'orifice d'amenée d'air du terminal le plus élevé.
L'UTILISATION DE PLUS DE 2 COUDES EST FORMELLEMENT INTERDITE. TOUT DÉPASSEMENT DE CETTE CLAUSE ENTRAÎNE LA NON-RESPONSABILITÉ DU FABRICANT EN CAS DE LITIGE.
5.1. Niveau de bruit dans un local technique
Le niveau de bruit d'un local technique n'est généralement pas homogène. L'ambiance sonore va dépendre essentiellement de trois paramètres :
La puissance acoustique des sources sonores situées dans le local, la densité de ces sources et les conditions de réverbération du local.
5.2. Niveau sonore
Le bruit ou la pression acoustique se mesure à l'aide d'un appareil de mesure appelé sonomètre. L'indicateur est le niveau de pression acoustique, il s'exprime en décibel (dB). Un bruit peut avoir une tonalité plus ou moins aiguë ou grave. Pour quantifier ce phénomène, on dispose de valeurs de niveaux différentes en fonction des fréquences. Le spectre audible s'étend entre 20 et 20 000 hertz. Le décibel A, dit dB(A), utilisé entre autres dans la réglementation, est une unité qui intègre le fait que l'oreille soit plus sensible aux hautes fréquences qu'aux basses fréquences.
| Niveau sonore en dB (A) | Source de bruit | Sensation auditive |
| 0 | Seuil d'audition | Calme |
| 10 | Bruissement d'une feuille | |
| 20 | Studio de radiodiffusion | |
| 30 | Chambre à coucher | |
| 40 | Bibliothèque | |
| 50 | Bureau | Bruit courant |
| 60 | Conversation normale | |
| 70 | Restaurant bruyant | |
| 80 | Trafic important de rue | Très bruyant |
| 90 | Atelier de couture | |
| 100 | Atelier de tôlerie | Difficilement supportable |
| 110 | Presses d'emboutissage | |
| 120 | Burin pneumatique | |
| 130 | Marteau riveur | Insupportable |
| 140 | Turboréacteur |
5.3. Pression acoustique et puissance acoustique
Ces deux grandeurs s'expriment dans la même unité, le dB ou dB(A), ou par bandes de fréquences. Le niveau de pression acoustique représente le bruit à un instant donné en un point de réception donné ; il dépend de la distance de la source au point de réception et des conditions de décroissance sonore locale. La puissance acoustique est une grandeur rattachée à une source sonore ; elle permet de quantifier le comportement acoustique de la source indépendamment de son environnement. Pour comparer deux sources sonores, le meilleur moyen est de comparer leur puissance acoustique respective. On mesure la pression acoustique à l'aide d'un sonomètre ou d'un analyseur. On calcule la puissance acoustique à partir de mesures de pression dans des conditions normalisées.
Un fabricant d'équipement communiquera des valeurs de puissance acoustique ou des valeurs de pression acoustique à une distance donnée dans des conditions de réverbération données (généralement en champ libre, ce qui signifie sans réverbération).
5.4. Mesures acoustiques
La puissance acoustique de la chaudière EXCELLIA FIOL 25V ou 25 BTV de marque Deville Thermique a été testée selon la norme XP D 35-010. "Code d'essai acoustique des chaudières équipées de brûleur fioul de puissance utile inférieure ou égale à 70 kW."
La méthode retenue pour la mesure de la puissance acoustique est la méthode de laboratoire en chambre réverbérante selon la norme NF EN 23741 : "Détermination Méthodes de laboratoire en salles réverbérantes pour les sources à large bande".
Pour déterminer la puissance acoustique au débouché de la ventouse de la chaudière EXCELLIA FIOL, la méthode retenue est la méthode par intensimétrie selon la norme NF EN ISO 9614-1 de juin 1995 - "Détermination par intensimétrie Partie 1 : mesure par points".
| Unités | 25V | |
| Pression acoustique à 1 m | dB(A) | 45.8 |
| Pression acoustique au débouché | dB(A) | 66.6 |
5.5. Mesures acoustiques de mise en cascade de chaudières
L'ajout d'une chaudière génère une augmentation de 3 dB(A) de la puissance acoustique. Ainsi, deux chaudières EXCELLIA FIOUL 25V généreront 48,8 dB(A) et non 120 dB(A).
6.2.2. Schéma de câblage du tableau de commande
(*) Si vous placez un thermostat d'ambiance, enlevez le pont et raccordez celui-ci entre les bornes 6 et 7.
Retirer les 4 ponts lorsque vous raccordez une régulation digitale référence REGE9 ainsi qu'un module de priorité E.C.S.
Lors de la connexion du module ECS sur la chaudière, veuillez insérer les cosses fémelles sur l'interrupteur été / hiver (bornes 2A et 2B, polarité aléatoire) se trouvant sur le tableau de commande.
6.3. Raccordement de la régulation climatique de ville thermique
Le tableau de commande des chaudières est précablé pour recevoir les régulateurs climatiques optionnels de référence REGE9 en lieu et place du cache central (voir page 6 au chapitre 3).
6.3.1. Composants de la régulation climatique
Régulateur climatique livré en option
Commande à distance FBR2 livrée en option
Sonde de ballon SPFS livrée avec le régulateur.
Sonde extérieure AFS livrée avec le régulateur. Sonde de départ VFAS livrée avec le régulateur.
Sonde de chaudière KFS livrée avec le régulateur.
Afin d'installer cette régulation, il est nécessaire d'interposer entre le bornier chaudière et le régulateur un kit de connexion câble (9 pôles) livré avec les accessoires du régulateur. Le régulateur climatique REGE9 peut être associé en option à une commande à distance avec sonde d'ambiance du type FBR 2, raccordée sur le régulateur à l'aide de 3 fils. De plus, dans le cadre d'une installation avec plancher chauffant, le régulateur nécessite un servo-moteur de vanne raccordé à l'aide de 4 fils.
Tous les composants de la régulation Deville Thermique sont facilement accessibles et les raccordements aisés, permettant un gain de temps appréciable pour l'installateur.
Raccordement du régulateur REGE9 sur la gamme de chaudières Excellia Fiol
- Retirer le cache droit sur le tableau de commande et engager le régulateur dans ce logement.
- Retirer le connecteur mâle 9 pôles avec ses 4 ponts sur l'arrière du tableau de commande, ou retirer le module de priorité E.C.S. déjà embroché.
- Embrocher le connecteur (A) 9 pôles côté chaudière livré avec le régulateur dans le bornier femelle 9 pôles de la chaudière et serrer les vis. Embrocher le connecteur (B) 12 pôles AMP livré avec le régulateur dans la fiche AMP 12 pôles du connecteur (A).
- Embrocher le connecteur blanc 10 pôles sur le bornier II du régulateur.
- Raccorder directement les sondes suivantes sur le bornier I du régulateur :
- AFS : sonde extérieure - KFS : sonde chaudière - SPFS : sonde E.C.S. - VFAS : sonde de départ
- Raccorder le circulateur de chauffage aux bornes 8 et 9 et, si nécessaire, le circulateur E.C.S. aux bornes 11 et 12 sur le bornier 12 pôles de la chaudière (arrière du tableau de commande).
Remarques générales
- Ne plus raccorder l'interrupteur Été/Hiver, ni l'aquastat ballon E.C.S., ces fonctions étant assurées directement par le régulateur climatique REGE9.
- Placer la consigne de l'aquastat chaudière à 80 °C environ.
7. Montage du ballon et raccordements électriques à la chaudière
Lors du raccordement du circuit d'eau chaude sanitaire, les tubes de cuivre ne doivent en aucun cas entrer trop à l'intérieur des tubes de raccordement du ballon, ni être en contact direct avec ceux-ci. Interposer un raccord en fonte malléable ou un manchon diélectrique aux raccordements d'eau froide et d'eau chaude du ballon sanitaire.
7.1. Procédure d'installation du ballon sur la chaudière
- Ôter le couvercle de la chaudière et le fixer sur le ballon ;
- Enlever la tôle de fond du ballon;
- Placer le ballon sur la chaudière (une personne soulève le ballon par devant et une deuxième par l'arrière à l'aide des deux barres de manutention, voir schéma ci-dessous).
- Solidariser les côtés latéraux de la jaquette de la chaudière et du ballon à l'aide des vis Parker fournies dans le sachet d'accessoires du ballon.
- Sur la partie avant de l'habillage du ballon se trouve le module E.C.S. pour la gestion de la production d'eau chaude sanitaire. Déployer le câble sortant de ce module (voir photo ci-dessous, repère 1).
- Insérer les 4 plots sur le bornier 9 pôles dan (voir page 18/31)
- Ramener le connecteur à 9 pôles mâle fixé à l'extrémité de ce câble ver de la chaudière.
- Embrocher le connecteur 9pôles mâle.
Prendre le couvercle de la chaudière et le fixer sur le ballon avant la mise en place de celui-ci.
Pour placer le ballon sur la chaudière, soulevez-le à deux personnes à ces endroits :
Pour déplacer la chaudière, placer 2 barres à ces endroits.
Fig.1
(1)
- Raccorder le circulateur ballon (voir le schéma électrique au chapitre 6.2.2 à la page 18/31).
- Vérifier si le bulbe de l'aquastat ballon est bien enfoncé dans le doigt de gant du ballon.
- Mettre en place le bulbe de l'aquastat limiteur ballon E.C.S., partant du module E.C.S., dans le doigt de gant de la chaudière.
- Placer le thermomètre ballon (fourni avec le ballon) dans l'orifice (repère 2 page 6/31) prévu dans le tableau de commande et insérer le bulbe dans le doigt de gant du ballon.
- Procéder aux raccordements hydrauliques.
- À l'aide d'un tournevis, régler la température de l'aquastat ballon à la température souhaitée (de préférence entre 55 °C et 60 °C).
7.2. Détails du raccordement hydraulique du ballon
- Ôter les deux bouchons 3/4".
- Connecter le départ chaudière au départ ballon par l'intermédiaire du flexible inox isolé pré-monté sur le ballon 1001 (repère 1).
- Utilisez le flexible préformé (fourni avec le ballon 1001) pour raccorder le retour chaudière au retour ballon (repère 2).
VERSION EMAIL OU INOX
Exemple non contractuel d'installation hydraulique
(*) Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques et/ou en cas de fermeture des vannes d'isolement du circuit chauffage, prévoir une vanne à pression différentielle entre le départ et le retour chaudière.

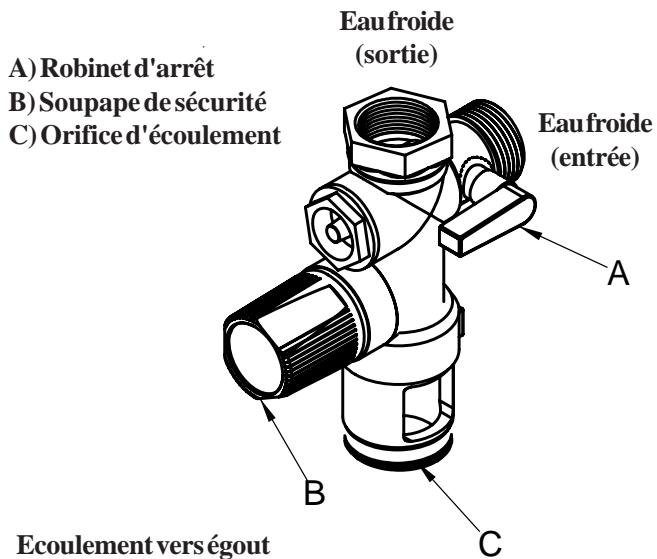

Groupe de sécurité
Le placement du groupe de sécurité est absolument obligatoire ; il est toujours fourni avec le ballon et comprend :
robinet d'arrêt avec clapet de retenue incorporé - soupape de sécurité tarée à 4 kg/cm² - orifice d'écoulement et de vidange
Il est interdit, sous peine de perte de la garantie, de placer tout dispositif qui pourrait interrompre la communication directe entre le groupe de sécurité et le ballon. Le placé sur la conduite d'alimentation en eau froide du ballon et à l'extérieur de la jaquette, à une distance maximale d'1 mètre du ballon.
La décharge du raccordée à une tuyauterie d'évacuation d'un diamètre au moins égal à la tuyauterie de raccordement de l'appareil par l'intermédiaire d'un entonnoir permettant une garde d'air de 20 mm minimum.
Lorsque la pression du réseau est supérieure ou égale à 4 kg/cm², il est absolument nécessaire de prévoir en plus un réducteur de pression.
Il est important de noter que :
- À chaque réchauffage du gallon, un écoulement d'eau doit pouvoir s'effectuer par l'orifice C. Ce phénomène peut être évité par l'emploi d'un vase d'expansion sanitaire de 8 litres.
- Afin d'éviter le calcaire (ennemi du groupe de sécurité) qui pourrait se déposer sur le siège de la soupape, il est nécessaire (1 fois par mois) de faire fonctionner manuellement la soupape du groupe de sécurité en effectuant une vidange manuelle.
7.4. Caractéristiques du circulateur chauffage
Pour éviter la cavitation (formation de vapeur à l'intérieur de la pompe), il faut maintenir en permanence une pression (hauteur d'aspiration) suffisante.
Pression de remplissage à froid de l'installation
Avant le remplissage de l'installation, ajuster la pression d'azote du vase d'expansion en fonction de la hauteur de l'installation. Vous obtenez la valeur de cette pression d'azote (P_VASE[bar]) en divisant la hauteur manométrique de l'installation par 10 et en y ajoutant une sécurité de 0,2 à 0,5 bar.
Exemple : Pour une hauteur d'installation de 6 m :
P_VASE = (6 / 10 + 0,3) = 0,9 bar
L'application avec laquelle l'eau de l'installation viendra pousser sur la membrane du vase devra être telle, que cette membrane soit légèrement bombée sous l'action de l'eau (P_VASE + [0,2 à 0,5]).
Dans l'exemple ci-dessus, la pression de remplissage en eau froide de l'installation devra alors être ajustée à environ :
Le remplissage en eau de la chaudière doit être complet. Le non-respect de cette instruction entraîne la suppression de la garantie.
Attention
Avant l'allumage, ouvrir les purges, remplir lentement l'installation et laisser sortir l'air jusqu'à l'arrivée de l'eau, puis fermer les purges. Vérifier l'étanchéité.
Vérifier le raccordement du conduit de fumées. Régler la vitesse du circulateur en fonction des pertes de charge du circuit de chauffage.
Clapet anti-retour
Position automatique (clapet actif)
Circulation sens unique
Position ouverte (clapet libre)
Circulation dans les deux sens.
Lors du remplissage d'une installation avec ballon, positionner le clapet anti-retour en position ouverte (circuit réchauffage ballon) et remettre celui-ci en position automatique après une première mise à température (voir ci-contre). Ceci afin de favoriser la purge complète du circuit de réchauffage du ballon.
9. Procédure de mise en route
- Mettre la chaudière sous tension via l'interrupteur Marche/Arrêt. - Régler l'aquastat de réglage à la température souhaitée. - Vérifier que l'aquastat de sécurité est armé.
- Après la mise en température de l'installation, refaire une purge générale et complète de l'eau.
- 8 à 10 jours après la mise en service, desserrer tous les raccordements électriques (vis des borniers, contacteurs, disjoncteurs).
10. Entretien
Afin de conserver une fiabilité dans le temps de votre chaudière, il est vivement conseillé, dans le cadre de l'entretien, de faire appel à un installateur chauffagiste qualifié. Ce professionnel se chargera notamment des points suivants :
Opérations à effectuer

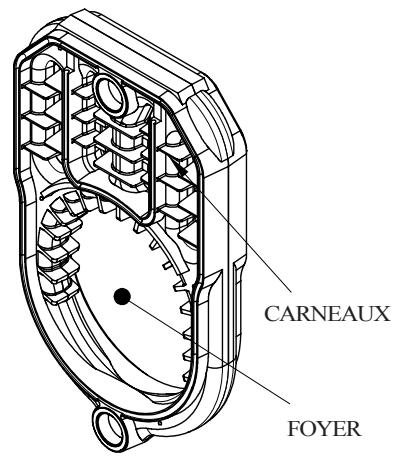

Ramoner si nécessaire et nettoyer à l'aide d'un écouvillon le foyer de la chaudière au minimum une fois par an. - Remplacer le gicleur cône plein ainsi que la cartouche filtrante du pré-filtre fioul. - Régler l'hygiométrie de combustion du brûleur fioul étanche pour un CO₂ d'environ 12,5% avec une chaudière chaude (température d'eau mini : 70°C).
- vérifier la pression d'eau du circuit de chauffage et le fonctionnement du vase d'expansion.
- Vérifier le bon fonctionnement de l'aquastat de réglage de la chaudière.
- Lors de chaque démontage d'un ou des éléments de la ventouse, remplacer les joints à lèvres siliconés haute température (maxi : 250°C) au préalable humidifiés avec de l'eau savonneuse ou, de préférence, avec de la graisse siliconée.

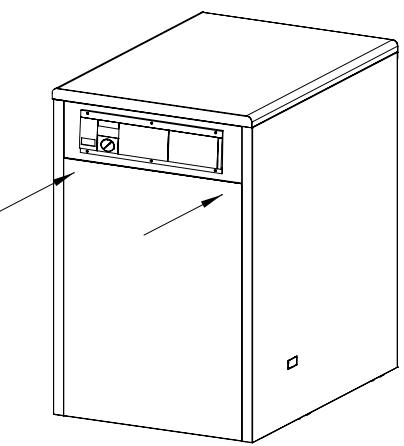

Pousser sur les coins de la façon indiquée pour accéder à la porte-fonte ainsi qu'au brûleur.

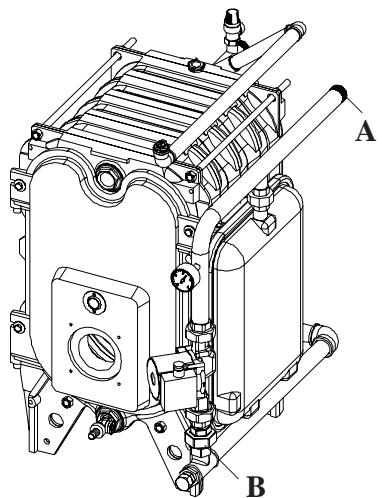

Après vidange complète de la chaudière :
- Couper l'alimentation électrique de la chaudière.
- Déconnecter le circulateur soit au tableau de commande, soit dans le bornier du circulateur.
- Desserrer le raccord union A (non fourni) et le raccord union B.
- sortir vers l'avant l'ensemble (circulateur, tuyauterie, retardateur, vase d'expansion).
Recommandations
Vérifier régulièrement la pression d'eau de l'installation.
La valeur indiquée sur le manomètre ne doit pas être inférieure à 1 bar à froid.
En cas d'arrêt prolongé, débrancher le conduit des fumées et obturer l'orifice.
Placer dans le foyer 100 g de carbonate de calcium, produit absorbant l'humidité.
Ballon d'eau chaude sanitaire émaillé
Le ballon d'eau chaude émaillé est muni d'une trappe de visite qui rend le nettoyage aisé. Ce dernier doit se faire régulièrement, surtout si l'eau est riche en calcaire.
Contrôler l'anode de magnésium au minimum une fois par an en dévissant la bride de fixation, après avoir fermé le robinet d'arrêt du groupe de sécurité.
Remplacer l'anode lorsque son diamètre est inférieur à 10 mm.
Attention !
Avant toute intervention, couper le courant à la chaudière à l'aide de l'interrupteur général. L'aquastat de sécurité est déclenché : vérifier le remplissage en eau, le fonctionnement du circulateur, ainsi que l'aquastat de réglage.
Le voyant rouge de sécurité du brûleur est allumé : la panne provient du brûleur. Attendre quelques minutes et réarmer le relais de contrôle se trouvant à l'avant du brûleur. Si rien ne se produit, faire appel à votre installateur ou à une entreprise spécialisée.
Vidange
La vidange du ballon et de la chaudière est indispensable s'il y a risque de gel. Pour la chaudière, utiliser le robinet de vidange placé à sa partie inférieure.
Si vous êtes souvent absent, faites mettre de l'antigel dans l'installation.
Chauffage seul circuit radiateurs
* Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques et/ou en cas de fermeture des vannes d'isolement du circuit chauffage, prévoir une vanne à pression différentielle entre le départ et le retour chaudière.
Chauffage + E.C.S. circuit radiateurs et plancher chauffant
Boucle de recirculation sanitaire (facultative). Note : en cas d'utilisation de la chaudière avec un circuit plancher chauffant seul, démonter la pompe chauffage et la remplacer par une bobine de longueur 180 mm. Remonter la pompe après la vanne 4 voies.
Remarque :
Installation neuve : Avant la mise en service de la chaudière, l'intérieur des tuyauteries et des surfaces de chauffe doit être soigneusement nettoyé et rincé.
Cette opération a pour but d'éviter des dépôts de corps étrangers pouvant nuire au bon fonctionnement de la chaudière.
Installation ancienne : Réaliser un désembouage complet de toute l'installation existante avant de poser la nouvelle chaudière. Cette opération doit être effectuée à l'aide d'un produit désembouant, suivi de plusieurs rinçages et d'une passivation. Ceci afin d'éliminer l'ensemble des boues se trouvant dans l'ancienne installation.
