EXCELLIA FIOUL 25BTV - Chauffage au fioul DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière fioul étanche à haut rendement avec production d'eau chaude sanitaire
Marque	DEVILLE
Modèle	EXCELLIA FIOUL 25BTV
Puissance nominale (Pn)	25 kW
Débit calorifique	26,90 kW
Rendement utile à 100% de charge	91,4 %
Rendement utile à 30% de charge	91,6 %
Alimentation électrique	230 V monophasé 50 Hz
Contenance en eau de la chaudière	13,5 L
Pression maximale circuit chauffage	4 bar
Pression maximale circuit ECS (ballon)	7 bar
Capacité du ballon ECS	100 L
Matériau du ballon	Émaillé avec anode en magnésium
Diamètre raccordement fumées/air	80 / 125 mm
Poids de la chaudière (vide)	228 kg
Poids du ballon (brut)	98 kg
Garantie corps de chauffe	10 ans
Garantie ballon ECS	3 ans
Garantie organes de commande	1 an
Entretien recommandé	Nettoyage annuel du foyer, ramonage, remplacement du gicleur et de la cartouche filtrante
Sécurité	Aquastat de sécurité à réarmement manuel, thermostat de sécurité fumées
Type de ventouse	Horizontale (C13) ou verticale (C33), longueur max 6 m + terminal horizontal / 5,5 m + terminal vertical

FOIRE AUX QUESTIONS - EXCELLIA FIOUL 25BTV DEVILLE

Comment régler la température de l'eau de chauffage ?

Utilisez l'aquastat de réglage (repère 3) situé sur le tableau de commande. Réglez la température entre 8°C et 80°C selon vos besoins.

Que faire en cas de surchauffe de la chaudière ?

L'aquastat de sécurité à réarmement manuel (repère 4) se déclenche. Après avoir identifié et corrigé la cause (ex. manque d'eau, circulateur défaillant), enlevez le capot et appuyez sur le bouton de réarmement.

Comment entretenir le ballon d'eau chaude sanitaire ?

Vérifiez l'anode en magnésium au moins une fois par an. Remplacez-la si son diamètre est inférieur à 10 mm. Nettoyez régulièrement l'intérieur du ballon via la trappe de visite, surtout en zone calcaire.

Quelle est la pression de remplissage à froid de l'installation ?

La pression de remplissage se calcule : hauteur manométrique (m) / 10 + 0,3 bar environ. Exemple pour 6 m : 0,9 bar. Ajustez la pression d'azote du vase d'expansion en conséquence.

Comment purger l'installation après remplissage ?

Ouvrez les purges, remplissez lentement jusqu'à ce que l'eau sorte sans air, puis fermez les purges. Pour les installations avec ballon, placez le clapet anti-retour en position ouverte pendant le remplissage, puis remettez-le en position automatique après la première montée en température.

Quelle est la longueur maximale autorisée pour les conduits de ventouse ?

Pour une ventouse horizontale (type C13) : 6 m + terminal horizontal (max 2 coudes). Pour une ventouse verticale (type C33) : 5,5 m + terminal vertical (max 2 coudes). Tout dépassement annule la responsabilité du fabricant.

Comment régler le brûleur fioul ?

Les réglages doivent être effectués à chaud (70-80°C) par un professionnel. Les paramètres clés : taux de CO2 entre 11 et 13%, CO max 50 ppm, température des fumées entre 180 et 200°C, pression fioul adaptée, indice opacimétrique < 1.

Que faire si le voyant rouge de sécurité brûleur s'allume ?

Attendez quelques minutes, puis réarmez le relais de contrôle situé à l'avant du brûleur. Si le problème persiste, contactez votre installateur.

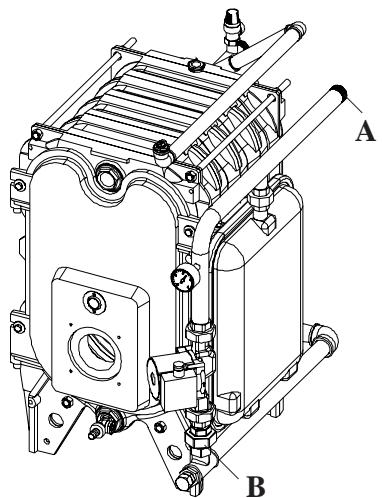

Comment vidanger la chaudière en cas de risque de gel ?

Utilisez le robinet de vidange situé en partie inférieure de la chaudière. Pour le ballon, vidangez également. Si vous êtes souvent absent, ajoutez de l'antigel dans l'installation.

Quels sont les points de contrôle lors de l'entretien annuel ?

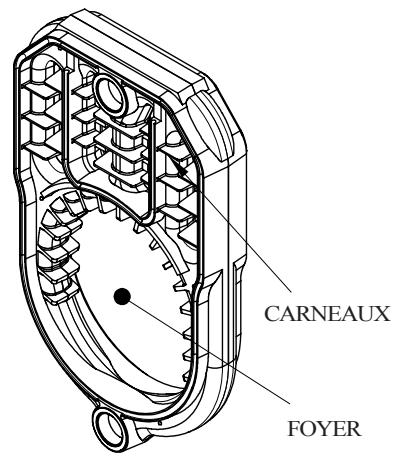

Nettoyez le foyer et ramonez si nécessaire. Remplacez le gicleur cône plein et la cartouche filtrante du pré-filtre fioul. Réglez la combustion pour un CO2 d'environ 12,5% à chaud. Vérifiez la pression d'eau, le vase d'expansion et l'aquastat de sécurité.

MODE D'EMPLOI EXCELLIA FIOUL 25BTV DEVILLE

1. GENERALITES 4
2. CARACTÉRISTIQUES TECHNIQUES ET DIMENSIONNELLES 5 2.1. Caractéristiques chaudières 5 2.2. Caractéristiques du ballon d'E. C. S 6 2.3. PréRéglage des brûleurs fioul étanches 6 3. DESCRIPTION DU TABLEAU DE COMMANDE 7
3. INSTRUCTIONS DE MONTAGE DE LA VENTOUSE 8 4.1. Généralités 8 4.2. Accessoires ventouse fioul 9
4. Règles d'implantation des terminaux ventouse 10 4.4. Configuration d'implantation en ventouse horizontale (type C 13) 11 4.5. Configuration d'implantation en ventouse verticale (type C33) 12
5. NIVEAU DE BRUIT DANS UN LOCAL TECHNIQUE 13 5.1. Niveau de bruit dans un local technique 13 5.2. Niveau sonore 13 5.3. Pression acoustique et puissance acoustique 13 5.4. Mesures acoustiques 14 5.5. Mesures acoustiques de mise en cascade de chaudières 14

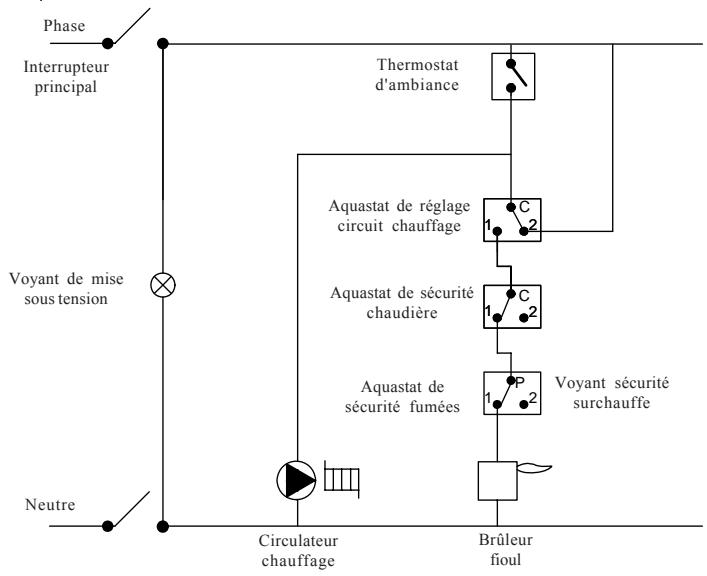

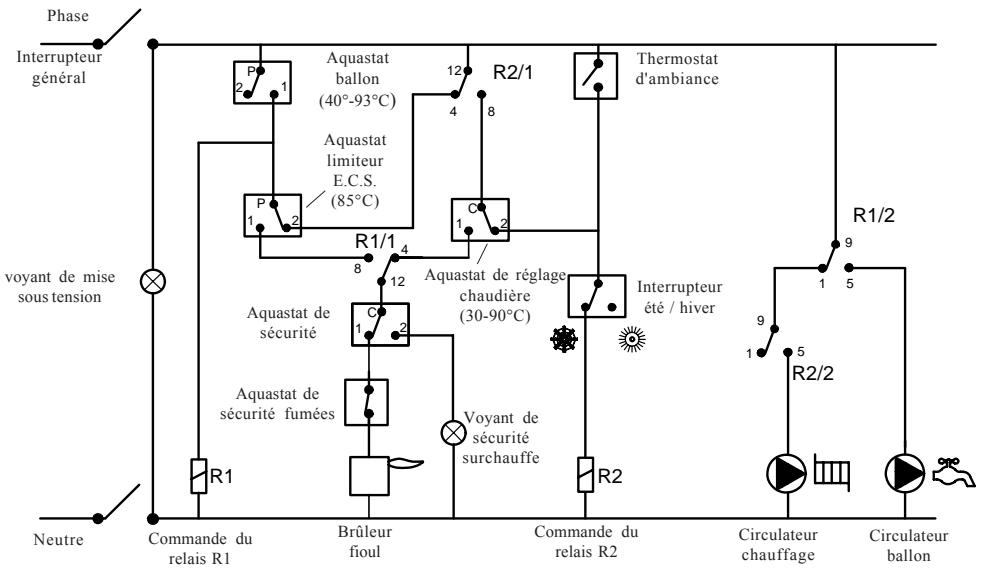

6. SCHEMAS ELECTRIQUES 15 6.1. Chaudières "chauffage seuil" 15 6.2. Chaudières "chauffage + E. C. S." 16

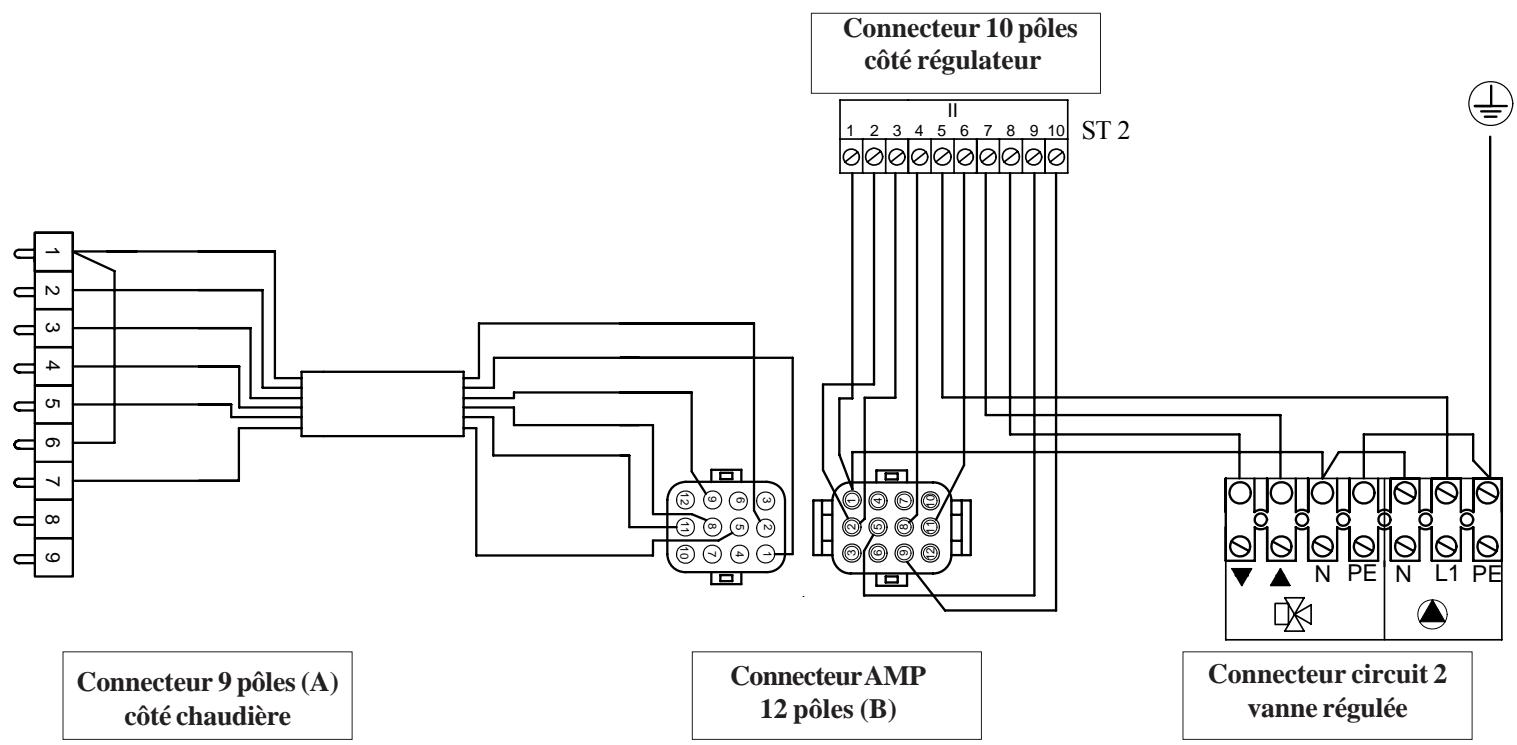

7. Raccordement de la régulation climatique 17

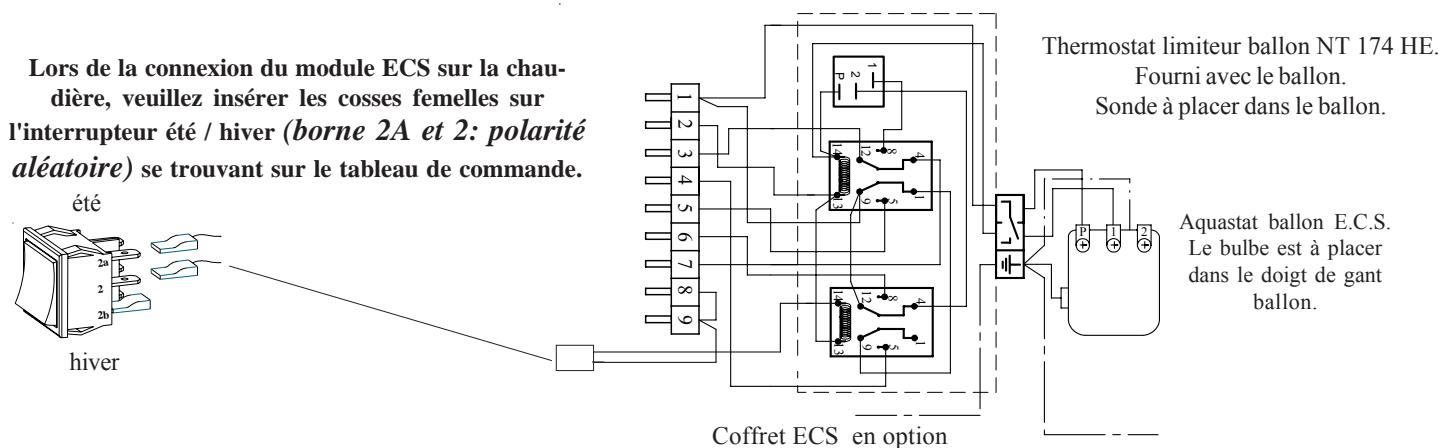

8. MONTAGE DU BALLON ET RACCORDEMENTS ELECTRIQUES A LA CHAUDIERE 195 7.1. Procedure d'installation du ballon sur la chaudiere 19 7.2. Détails de raccordement hydraulique du ballon 20
9. Schéma hydraulique chaudières "chauffage + E. C. S." 21 7.4. Caractéristiques du circulateur chauffage 22
10. MISE EN SERVICE 23
11. PROCEDURE DE MISE EN ROUTE 23 10. ENTRETIEN 24
12. INSTALLATION HYDRAULIQUE 25

Règles générales

Les conduits d'évacuation des produits de combustion doivent être calculés et exécutés suivant les normes en vigueur, les obligations locales et les prescriptions du fabricant.

Les installations hydrauliques, fioul ou gaz seront établies selon les normes d'installation et de sécurité en vigueur dans le pays d'utilisation.

1 - GENERALITES

Chaudière étanche à haut rendement pour chauffage central à eau chaude et production d'eau chaude sanitaire.

Peut être utilisée pour l'alimentation de radiateurs, convecteurs à eau ou plancher chauffant basse température.

Destiné à l'équipement de logements neufs et existants.

L'utilisation d'une chaudière étanche peut s'affranchir d'une cheminée et permet d'être raccordée directement vers l'extérieur du bâtiment par conduits concentriques.

Désignations :

EXCELLIA FIOUL

Type	Puissance kW
25V	25,00
25BTV	25,00

• 1 modèle en chauffage seul.
• 1 modèles en chauffage + E. C. S.
• Corps de chauffe en fonte avec porte foyer à éléments assemblés.
• Habillage en tôle d'acier laquée blanche et gris, tableau de commande gris.
• Isolation thermique renforcée, épaisseur 100mm
• Tableau de commande précâblé
• Interrupteur Marche/Arrêt
• Aquastat de réglage de la température de l'eau de chauffage
• Thermomètre chauffage
• Aquastat de sécurité à réarmement manuel
• Aquastat de sécurité à réarmement manuel.
• Prédecoupe pour emplacement du régulateur digital.
• Brûleur fioul étanche ST 120 L35 monté

Garantie

• 10 ans pour le corps de chauffe
• 3 ans pour le ballon
• 1 an pour les organes de commande et de contrôle.

La garantie ne couvre pas:

• L'entartrage ni ses conséquences
• Les accidents dus au gel
• Les corrosions dues à une eau dont le pH est différent de 7 et dont le TH est supérieur à 25 ou inférieur à 15;
• Les dégâts au fini extérieur et intérieur;
• Les dégâts causés par des surpressions dans le circuit de chauffage (max. 4 bar) ou sanitaire (max. 10 bar)
• Les accidents dus au mauvais fonctionnement des organes de commande ou de sécurité
• Les défauts de l'installation électrique : raccordement, tension...
• Les dégradations anormales
• Les accidents dus à un mauvais entretien de l'appareil.
• Les indemnités pour frais de main d'œuvre, d'immobilisation, frais de transport...
• Dépassement de longueur maximale admissible de conduit fumée.
• Installation en vase ouvert.

Option :

• Régulation digitale référence REGE9

Conditionnement

1 colis sur palette en bois

1 colis sur palette en bois (ballon sans couvercle)

Prendre le couvercle de la chaudière et le fixer sur le ballon avant mise en place de celui-ci.

Pour manipuler votre chaudière, utiliser 2 barres de manutention et les insérer dans les orifices prévus dans les pieds avant et arrière du bloc fonte (Voir page 22/31). Pour manipuler le ballon E. C. S., consulter également la page 22/32.

2.1. Characteristiques chaudieres

Chaudière EXCELLIA FIOUL	25 V
Puisance nominale (Pn) en kW	25.00
Débit calorifique, en kW	26.90
Rendement utile à 100% de charge, en %	91.40
Rendement utile à 30% Pn de charge, en %	91.60
Débit nominal d'eau à Pn, m3/h	1.055
Pertes à l'arrêt à Δt = 30 K, en W	126
Pertes totales, en W	151
Puisance électrique auxiliaire (hors circulateur) à Pn chaudière, en W	250
Contenance en eau, en l	13.50
Pertes de charge côte eau Δt = 15 K, en mbar	5
Débit massique des fumées, en kg/h	40
Nombre total d' éléments	4
Diamètre de départ / retour chaudière, môle	1"
Diamètre de vidange chaudière, fémelle	1/2"
Diamètre raccordement fumées/air, en mm	80 / 125
Poids à vide, en kg	228

CHAUDIERE 25 V FACE AVANT

PROFIL GAUCHE

FACE ARRIERE

CHAUDIERE 25 V FACE AVANT

BALLON SUPERPOSE POUR 25 BTV FACE ARKIERE

2.2. Characteristiques du BALLON d'e. c. s.

Nature de construction du gallon	émail	inx
Contenance en eau du gallon, en litres	100	100
Pression maxi du circuit ECS, en bar	7	7
Puisance équivalente de l'échangeur en kW	28,60	27,10
Débit de pointe, en litres / 10 minutes	171	175
Débit continu, en litres / heures	618	666
Diamètre de raccordement eau froide / eau chaude sanitaire	3/4"	3/4"
Poids emballé brut, en kg	98	98
Protection du gallon par anode de magnesium	oui	non

Conditions d'essais consigne chaudière: 90°C - consigne ballon: 60°C - température ECS en régime continu: 45°C - température eau froide: 10°C Limiter le débit de puissance à l'entrée du ballon à 11 l/min par action sur le robinet de réglage du groupe de sécurité livré avec le ballon. Lorsque la pression du réseau est supérieure ou égale à 5 bar, il est vivement conseillé de prévoir un réducteur de pression réglé à une valeur inférieure ou égale à 4,5 bar.

2.3. Prereglage des bruleurs FIOUL etanches

Type de chaudière	Puisance utile chaudière kW	Puisance brûleur kW	Gicleur d'origine Danfoss GPH-angle	Pression pompe bar	Volet d'air primaire réglage	Volet d'air secondaire réglage	Taux de CO2* %	Indice de noir-cissement
25 V/25 BTV	25.00	26.90	0,60 / 80°S	11.1	18.75	8.5	12.7	<0,5

Il convient d'affiner les réglages en fonction des résultats des tests de combustion, gage d'un fonctionnement optimal durable.

Les réglages et contrôles seront impérativement effectués à chaud soit entre 70 et 80°C d'eau lors de la première mise en service de la chaudière par un professionnel qualifié et équipé des appareils permettant un réglage fin et précis de la combustion. Ces contrôles pourront se faire aisément en ôtant le bouchon latéral de l'adaptateur bi-flux placé à l'arrière de la chaudière.

Ces réglages varieront sensiblement en fonction des longueurs de conduits concentriques, de la configuration de la ventouse (horizontal ou vertical), de la température de l'air combustant arrivant par le flexible souple au brûleur, de la température du fioul, du type de gicleur, de l'encrassement du foyer etc...

Il s'agit de vérifier et de régler si nécessaire les paramètres suivants :

-taux de CO_2 : entre 11 et 13% (chaudière à 70°C impérativement) - taux de CO : maximum 50 ppm - température des fumées : entre 180°C et 200°C - pression de fioul à la pompe : fonction de la puissance souhaitée - index opacimétrique : < 1 - qualité du démarrage du brûleur - type de gicleur fioul : cône plein

La mise en sécurité de la chaudière peut avoir diverses origines :

• problème au niveau du brûleur fioul : réarmer le coffret de sécurité après avoir diagnostiqué le problème et remédié à celui-ci
• problème au niveau de la chaudière : réarmer l'aquastat de sécurité (surchauffe) ou le thermostat de sécurité fumées (repères 7 et 3 page 6/32)
• problème d'évacuation des fumées (encrassement chaudière) : faire appel à un installateur chauffagiste qualifié.

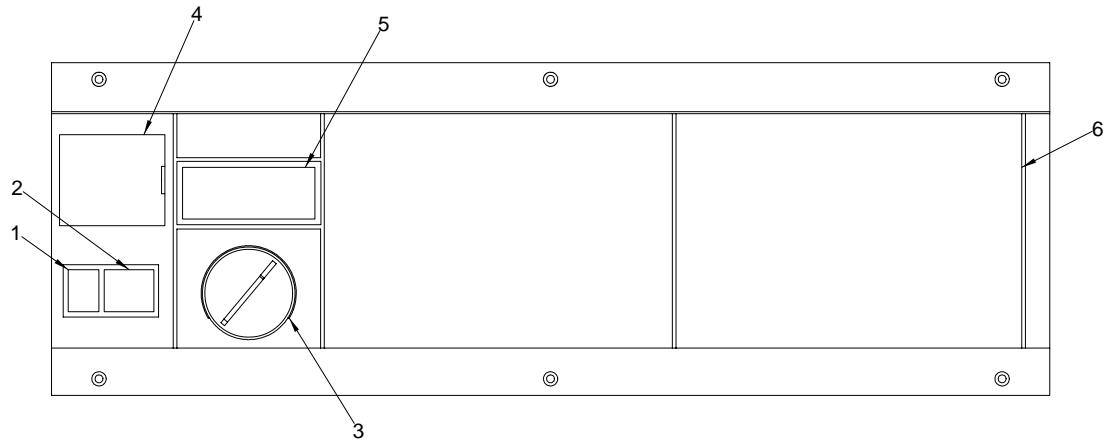

1. Interrupteur marche / arrêt

permet d'arrêter ou d'enclencher totally le chaudière (avant toute intervention sur la chaudière il sera nécessaire de couper l'interrupeur général au compteur). La commande de cet interrupteur permet la mise en route de la chaudière.

3. Aquastat de réglage de la chaudière

permet de régler la température de fonctionnement entre 8°C et 80°C (pour le circuit chauffage)

4. Aquastat de sécurité à réarmement manuel (110^)

En cas de surchauffe, après avoir remedé à la cause ayant provoqué celle-ci, enlever le capot et pousser sur le bouton de réarmement

5. Thermomètre de chaudière

fournit à titre indicatif la température de la chaudière.

6. Cache

permet d'insérer une régulation analogue ou digitale (livrée en option).

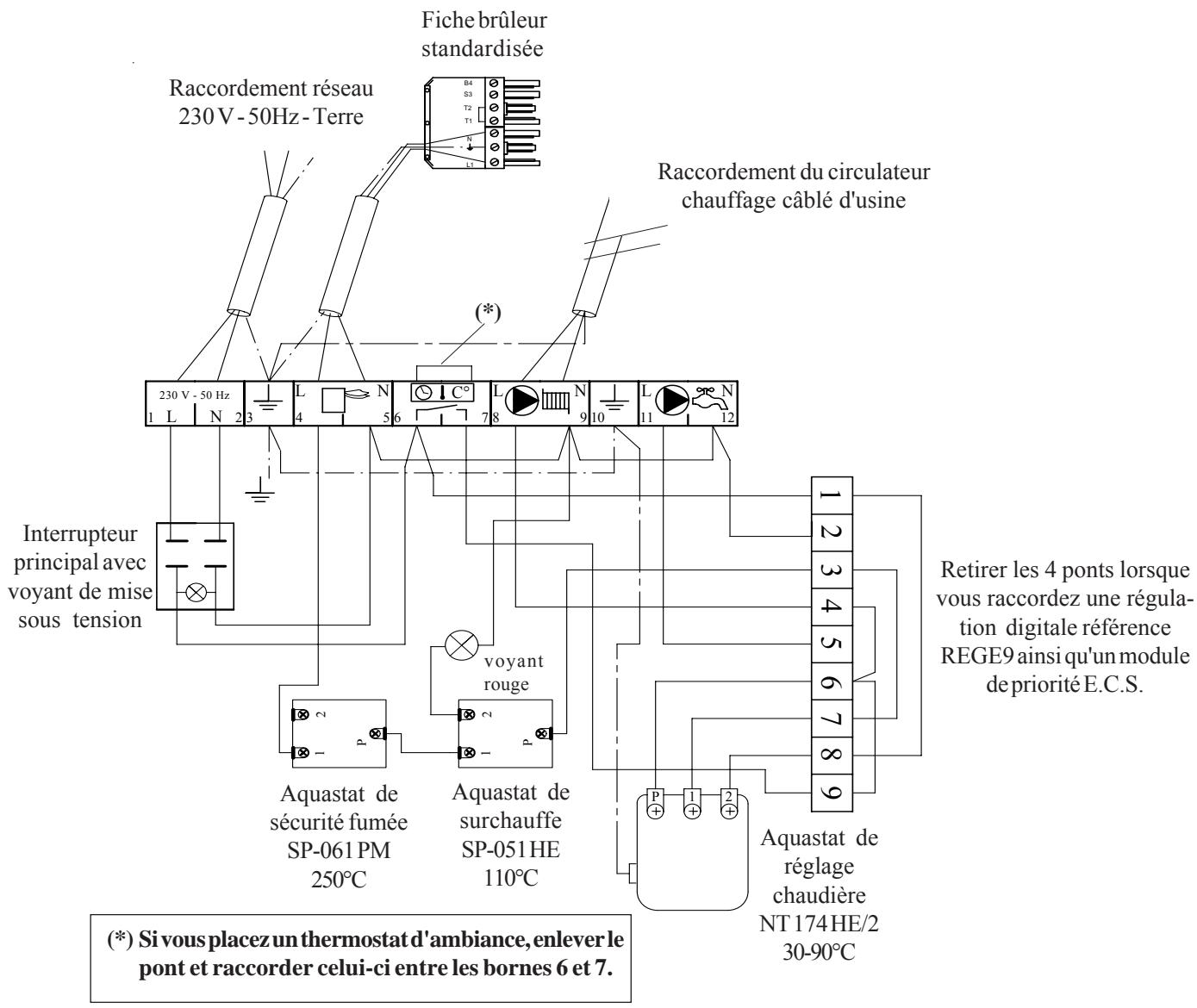

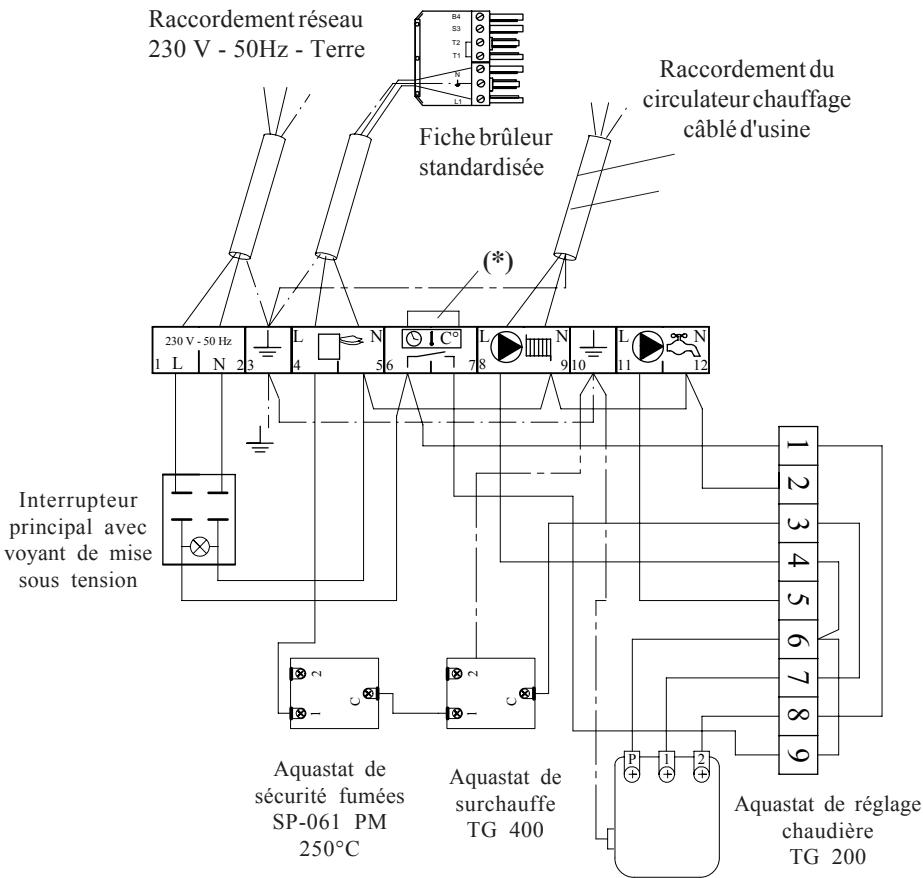

Raccordements electriques

L'alimentation électrique de la chaudière est prévue aux bornes 1 et 2 en monophasé 230V - 50Hz

-se conformer à la norme NFC 15-100 - un interrupteur multipolaire à résistance d'ouverture ≥ 3mm, devra être monté impérativement en amont du raccordement électrique de la chaudière (Norme NF 73.600.7.12) - raccorder la chaudière à la prise de terre prévue. Le conducteur assurant la liaison à la terre doit avoir une section au moins égale à la section d'une des phases d'alimentation (NFC 73-600).

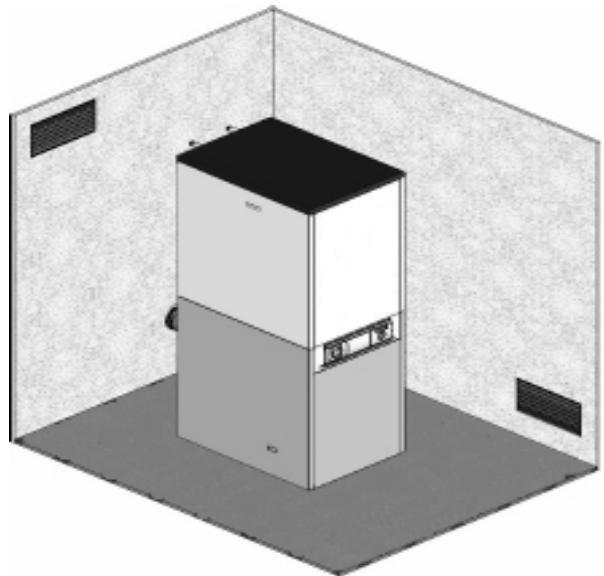

4. Instructions de montage de la ventouse

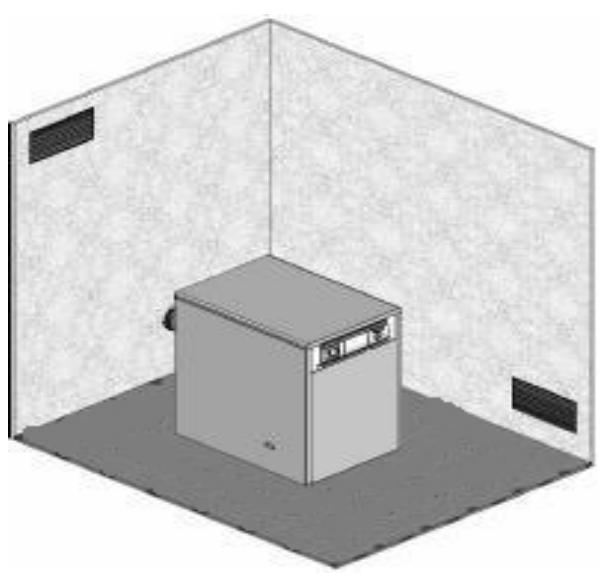

Les chaudières peuvent être installées quelles que soient le local, telle qu'une cave, une cuisine ou une chaufferie, sans qu'il soit nécessaire de prévoir une ventilation de ce local.

4.1. GENERALITES

Les appareils de type C ne peuvent être mis en œuvre qu’avec les dispositifs DEVILLE THERMIQUE (en particulier les conduits concentriques, pièces de raccordement, terminaux). Les appareils de type C ne peuvent être installés dans tous types de locaux qu’en soit le volume même s’ils ne comportent pas de fenêtre ou de chassis ouvrant. Ils doivent être installés de façon à ce que leur position relative par rapport au dispositif spécial d’évacuation ne puisse être modifiée même après intervention pour entretien. L’appareil, y compris son conduit de raccordement, doit demeurer accessible en vue de son entretien et de sa réparation. Les accessoires de raccordement coaxiaux s’assemblant facilement par simple emboitement mâle / femelle et l’étanchéité est assurée par un joint à lèvres sur le conduit intérieur en 80 mm comme sur le conduit extérieur en 125 mm. Le conduit de raccordement doit rester démontable, entretenu en bon état, visité au moins une fois par an et nettoyé s’il y a lieu.

Raccordement ventouse horizontale 080 / 125mm coaxial type C_13

Raccordement ventouse verticale 080 / 125mm coaxial type C_33

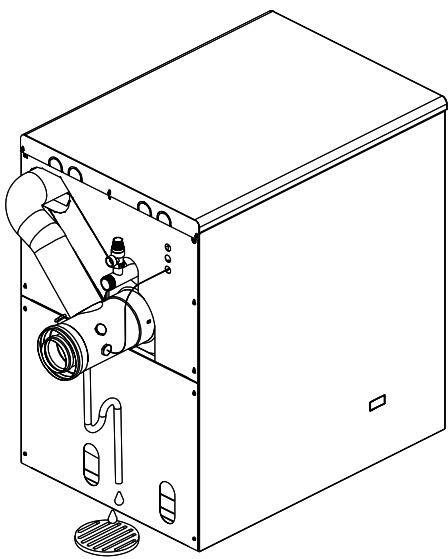

1) La pièce d'adaptation est équipée d'un embout pour l'évacuation des condensats, d'un embout pour la mesure de température des gaz brûlés (livré avec la chaudière). 2) La longueur de raccordement L correspond à la somme des longueurs de conduits air / fumées droits et des longueurs équivalentes des autres éléments concentriques, hors terminal (voir points 4.4. et 4.5.) 3) La grille de protection inamovible est nécessaire si la ventouse horizontale débouche à moins de 1,80m du sol sur une voie de circulation publique ou privée.

près de mesure des réglages de combustion

Thermostat de sécurité fumées à réarmement manuel

évacuation des condensats éventuels

• la traversée des parois doit se faire sous fourreau (non fourni) en cas de contact direct. Les contacts plâtre/acier, plâtre/aluminium, ciment/aluminium, polysty
• les conduits de raccordement ne doivent être niencastres, ni incorpors, ni engraves dans les maconnieries et doivent être fixes à celles-ci par des colliers. Ces conduits ne doivent être ni bloques, ni scelles dans la traversee des planchers. Les colliers de fixation eventuels, disposes au moins tous les metres sur les rallonges, doivent etre voisins des emboutures et situes au-dessous de celles-ci. Les joints ou emboutures eventuels ne doivent pas etre positionnes dans la traversee des planchers.
• les conduits de raccordement concentriques qui traversent une autre piece habitable que le local d'installation doivent être protégés contre les chocs mécaniques par un habillage. L'installateur devra respecter les réglementations en vigueur.
• il est formellement interdit de rectifier ou de recouper les rallonges et les coudes. De ce fait, on utilisera obligatoirement un élément réglable sur les tronçons dont la longueur exacte ne peut être obtenue par des rallonges. Il est possible d'inspecter l'état d'un conduit en déplaçant un élément réglable.

Afin de vérifier la configuration de votre installation, il ne faut pas que la longueur totale dépasse la valeur maximale autorisée, en sachant que un coude à correspond à 0,5m, un coude à 90°C correspond à 1m, un silencieux correspond à 2,4m, un terminal vertical correspond à 1,5m et un terminal horizontal correspond à 1m (données indicatives, se rapprocher du fabricant de ventouse).

Longueur maximale autorisee pour raccordement FUMEES / air

C33 6,5m Terminal compris

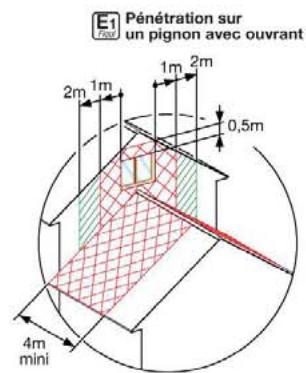

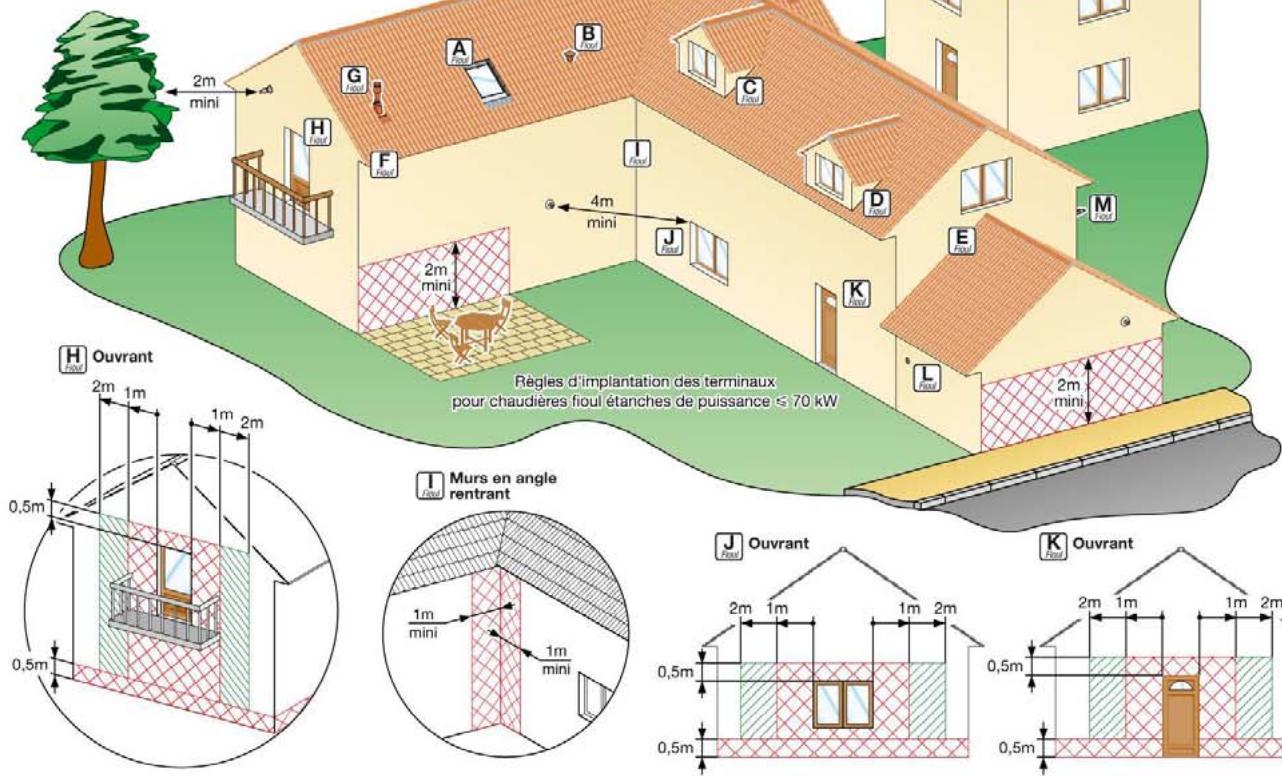

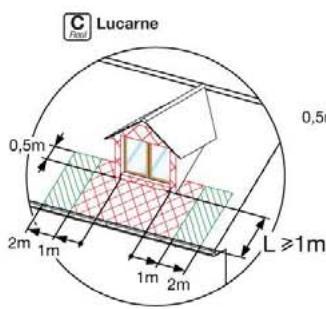

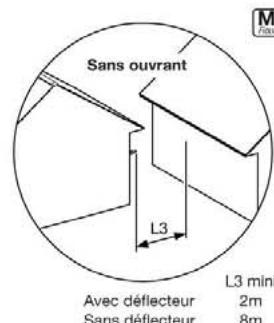

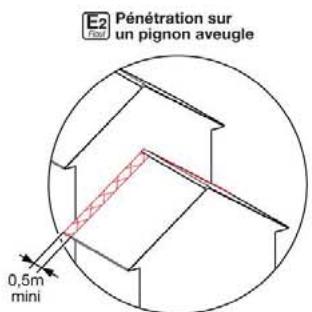

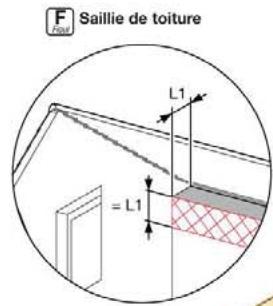

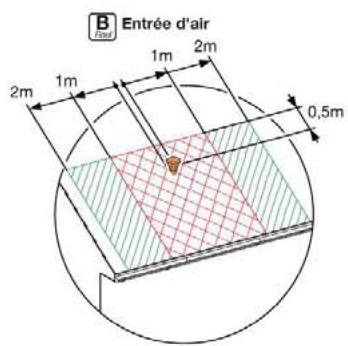

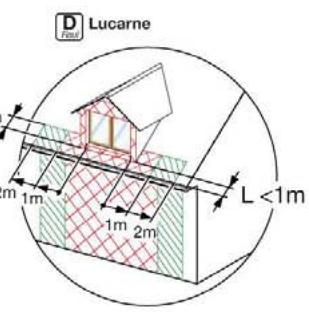

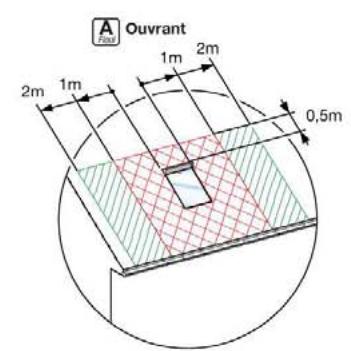

4.3. Règles d'implantation des terminaux ventouse

V4-28/04/2005

• débouché sur paroi verticale : terminal horizontal obligatoire.
• débouché sur paroi horizontale ou oblique : terminal vertical obligatoire

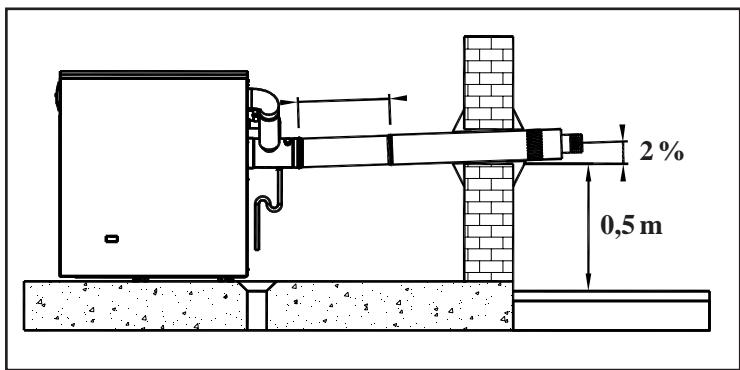

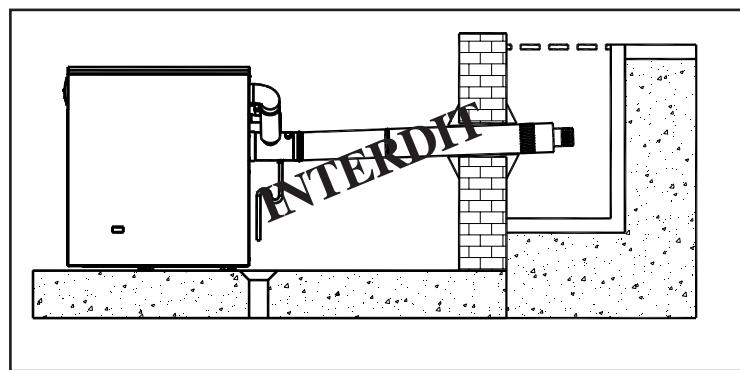

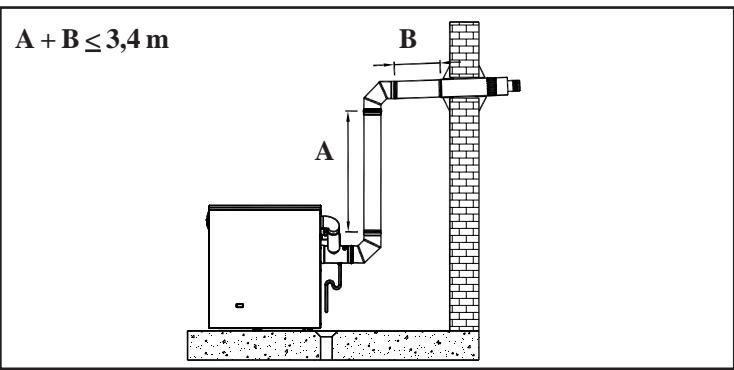

4.4. Configuration d'implantation en ventouse horizontal (type C_13)

Lmax = longueur utilisée maximale admissible d'évacuation des produits de combustion

Cette longueur correspond à la longueur maximale pouvant être installée pour une chaudière EXCELLIA FIOUL 25 V.

Cette longueur est de 6 mètres + terminal horizontal.

Les pertes de charge équivalentes vous sont données dans le tableau au chapitre 4.2. accessoires ventouse fioul.

Deville Thermique attire votre attention sur le fait que l'utilisation d'un silencieux généralé l'équivalent de 2,4 mètres de perte de charge équivalentes et se place en lieu et place d'une allonge de 500mm.

Dans tous les cas, une hauteur minimale entre le sol et la sortie du terminal égale à 0,5 m doit être respectée. Sur une voie publique, nous recommendons toutefois de ne pas installer la ventouse horizontalement sous une hauteur de 1,80 m. Les orifices d'évacuation et de prise d'air des appareils à circuit étanche, débouchant à une hauteur inférieure à 1,80 m au-dessus du sol doivent être protégés contre les interventions extérieures susceptibles de nuire à leur fonctionnement normal (voir grille de protection disponible en option).

Le terminal horizontal ne pourrait pas être installé en débouchant dans un saut de loup.

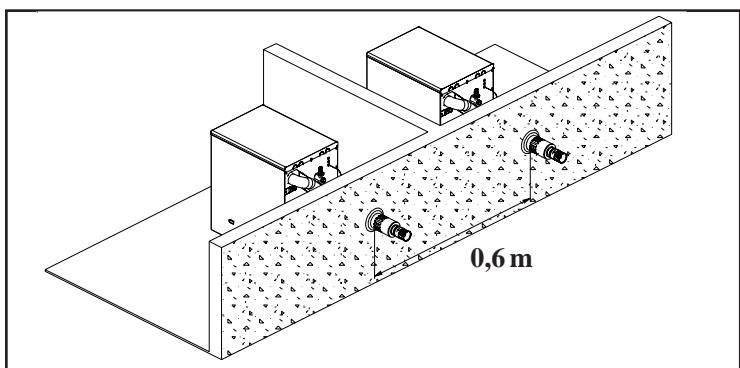

Lors d'une sortie de 2 ventouses sur un même plan horizontal, l'installateur veillera à assurer une distance minimale de 60 cm entre les 2 chaudières.

De plus, des précautions d'implantation sont à prendre vu le volume occupé par les gaz de combustion qui risquent de se rabattre et par conséquent de générer de la recirculation dans les appareils, entraînant une mauvaise combustion.

Le terminal horizontal ne devra dés lors pas déboucher à moins de 30cm d'une paroi.

L'UTILISATION DE PLUS DE 2 COUDES EST FORMELLEMENT INTERDITE. TOUT DÉPASSEMENT DE CETTE CLAUSE ENTRAÎNE LA NON-RESPONSABILITÉ DU FABRICANT EN CAS DE LITIGE.

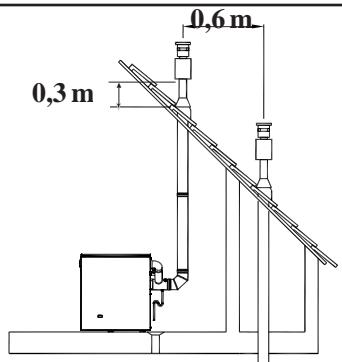

4.5. Configuration d'implantation en ventouse verticale (type C_33)

C ≤ 4,5m

Lmax = longueur utile maximale admissible d'évacuation des produits de combustion

Cette longueur correspond à la longueur maximale pouvant être installée pour une chaudière EXCELLIA FIOUL 25 V.

Cette longueur est de 5,5 mètres + terminal vertical.

Deville Thermique attire votre attention sur le fait que l'utilisation d'un silencieux général équivaut à 2,4 mètres de perte de charge équivalentes et se place en lieu et place d'une allonge de 500mm.

Outre les distances minimales par rapport aux ouvrants et entrées de ventilation (voir chapitre 4.3.), l'implantation du terminal devra respecter les règles suivantes :

• le terminal vertical d'admission d'air doit laisser une distance minimale de 30 cm entre le plan du toit et la zone d'admission d'air pour permettre un fonctionnement correct en cas d'accumulation de neige.
• Deville Thermique recommande de positionner deux terminaux adjacents dans un même plan horizontal
• dans le cas où les deux terminaux ne peuvent être positionnés dans un même plan horizontal, l'axe du terminal le plus bas doit être au moins à 60 cm du point le plus proche de l'orifice d'aération d'air du terminal le plus élevé

L'UTILISATION DE PLUS DE 2 COUDES EST FORMELLEMENT INTERDITE. TOUT DÉPASSEMENT DE CETTE CLAUSE ENTRAÎNE LA NON-RESPONSABILITÉ DU FABRICANT EN CAS DE LITIGE.

5.1. Niveau de BRUIT dans un LOCAL technique

Le niveau de bruit d'un local technique n'est généralement pas homogène mais l'ambiance sonore va dépendre essentiellement de 3 paramètres

La puissance acoustique des sources sonores situées dans le local. La densité de ces sources. Les conditions de réverbération du local.

5.2. Niveau SONORE

Le bruit ou la pression acoustique se mesure à l'aide d'un appareil de mesure appelé sonomètre. L'indicateur est le niveau de pression acoustique, il s'exprime en décibel (dB). Un bruit peut avoir une tonalité plus ou moins aiguë ou grave. Pour quantifier ce phénomène on dispose de valeurs de niveaux différents en fonction des fréquences. Le spectre audible s'étend entre 20 et 20000 hertz. Le décibel A dit dB(A), utilisé entre autres dans la réglementation, est une unité qui intègre le fait que l'oreille soit plus sensible aux hautes fréquences qu'aux basses fréquences.

Niveau sonore en dB (A)	Source de bruit	Sensation auditive
0	Seuil d'audition	Calme
10	Bruissement d'une feuille
20	Studio de radiodiffusion
30	Chambre à coucher
40	Bibliothèque
50	Bureau	Bruit courant
60	Conversation normale
70	Restaurant bruyant
80	Trafic important de rue	Très bruyant
90	Atelier de couture
100	Atelier de tôlerie	Difficilement supportable
110	Presses d'emboutissage
120	Burin pneumatique
130	Marteau riveur	Insupportable
140	Turboréacteur

5.3. Pression acoustique et puissance acoustique

Ces deux grandeurs s'expriment dans la même unité, le dB ou dB(A) ou par bandes de fréquences. Le niveau sonore représente le bruit à un instant donné en un point de réception donné, il dépend de la distance de la source au point de réception et des conditions de décroissance sonore locale. La puissance acoustique est une grandeur rattachée à une source sonore, elle permet de quantifier le comportement acoustique de la source indépendamment de son environnement. Pour comparer 2 sources sonores, le meilleur moyen est de comparer leur puissance acoustique respective. On mesure la pression acoustique à l'aide d'un sonomètre ou analyseur. On calcule la puissance acoustique à partir de mesures de pression dans des conditions normalisées.

Un fabricant d'équipement communiquera des valeurs de puissance acoustique ou des valeurs de pression acoustique à une distance donnée dans des conditions de réverbération données (généralement en champ libre, ce qui signifie sans réverbération).

5.4. Mesures acoustiques

La puissance acoustique de la chaudiere EXCELLIA FIOL 25V ou 25 BTV de marque Deville Thermique a etestee selanorme XPD 35-010. "Code d'essai acoustique des chaudières équipées de brûleurfioul de puissance utile inférieur ou égale à 70kW."

La méthode retenue pour la mesure de la puissance acoustique est la méthode de laboratoire en chambre réverbérante selon la norme NF EN 23741. "Détermination des niveaux de puissance acoustique émis par les sources de bruit - Méthodes de laboratoire en salles réverbérantes pour les sources à large bande".

Pour déterminer la puissance acoustique au débouché de la ventouse de la chaudière EXCELLIA FIOL, la méthode retenue est la méthode par intensimétrie selon la norme NF EN ISO 9614-1 de Juin 1995 - "Détermination par intensimétrie des niveaux de puissance acoustique émis par les sources de bruit - Partie 1 : mesurage par points".

	Unités	25V
Pression acoustique à 1 m	dB(A)	45.8
Pression acoustique au débutché	dB(A)	66.6

5.5. Mesures acoustiques de mise en cascade de chaudieres

L'ajout d'une chaudière généraea une augmentation de 3 dB(A) de la puissance acoustique. Ainsi deux chaudières EXCELLIA FIOUL 25V généeront48,8dB(A) et non 120dB(A).

6.2.2. Schéma de câblage du tableau de commande

Si vous placez un thermostat d'ambiance, enlever le pont et raccorder celui-ci entre les bornes 6 et 7.

Retirer les 4 ponts lorsque vous raccordez une régulation digitale référence REGE9ainsi qu'un module de priorité E. C. S.

6.3. Raccordement de la régulation climatique deville thermique

Le tableau de commande des chaudières est précablé pour recevoir les régulateurs climatiques optionnels ↔ RGE9 en lieu et place du cache central (voir page 6 au chapitre 3).

6.3.1. Composants de la régulation climatique

Régulateur climatique livre en option

Commande à distance FBR2 livrée en option

Sonde de gallon SPFS livre avec le régulateur

Sonde extérieure AFS livre avec le régulateur Sonde de départ VFAS livre avec le régulateur

Sonde de chaudière KFS livre avec le régulateur

Afin d'installer cette régulation, il est nécessaire d'interposer entre le bornier chaudière et le régulateur, un kit de connexion câble (9 pôles) livré avec les accessoires du régulateur. Le régulateur climatique REGE9 peut être associé en option à une commande à distance avec sonde d'ambiance du type FBR 2 raccordée sur le régulateur à l'aide de 3 fils. De plus, dans le cadre d'une installation avec plancher chauffant, le régulateur nécessite un servo-moteur de vanne raccordé à l'aide de 4 fils.

Tous les composants de la régulation Deville Thermique sont facilement accessibles et les raccordements aisés permettant un gain de temps appréciable pour l'installateur.

Raccordement du régulateur REGE9 sur la GAMME de chaudières excellia FIOL

1. Retirer le cache droit sur le tableau de commande et engager le régulateur dans ce logement.
2. Retirer le connecteur male 9 pôles avec ses 4 ponts sur l'arrière du tableau de commande, ou retirer le module de priorité E. C. S. déjà embroché.
3. Embrocher le connecteur (A) 9 pôles côté chaudière livré avec le régulateur dans le bornier femelle 9 pôles de la chaudière et desserrer les vis. Embrocher le connecteur (B) 12 pôles AMP livré avec le régulateur dans la fiche AMP 12 pôles du connecteur (A).
4. Embrocher le connecteur blanc 10 pôles sur le bornier II du régulateur.
5. Raccorder directement les sondes suivantes sur le bornier I du régulateur :

-AFS : sonde extérieure - KFS : sonde chaudière - SPFS : sonde E. C. S. - VFAS : sonde de départ

1. Raccorder le circulateurchauffage aux bornes 8 et 9 et si nécessaire le circulateur E. C. S. aux bornes 11 et 12 sur le bornier 12 pôles chaudière (arrière du tableau de commande).

Remarques generales

• ne plus raccorder l'interrupteur Ete/Hiver, ni l'aquastat ballon E. C. S., ces fonctions étant assurées directement par le régulateur climatique REGE9.
• placer la consigne de l'aquastat chaudière à 80°C environ.

7. Montage du BALNON et raccordements electriques a la chaudiere

Lors du raccordement du circuit d'eau chaude sanitaire, les tubes de cuivre ne doivent en aucun cas entrer trop à l'intérieur des tubes de raccordement du ballon, ni être en contact direct avec ceux-ci. Interposer un raccord fonte malléable ou un manchon diélectrique aux raccordements d'eau froide et d'eau chaude du ballon sanitaire.

7.1. Procedure d'installation du BALNON sur la chaudiere

1. Oter le couvercle de la chaudière et le fixer sur le ballon;
2. Enlever la tôle de façon à installer le ballon;
3. Placer le ballon sur la chaudière (une personne soulève le ballon par devant et une deuxième par l'arrière à l'aide des deux barres de manutention, voir schéma ci-dessous)
4. Solidariser les cotes latérales de la jaquette de la chaudière et du ballon à l'aide des vis Parker fournies dans le sachet d'accessoires du ballon.
5. Sur la partie avant de l'habillage du ballon se trouve le module E. C. S. pour la gestion de la production d'eau chaude sanitaire. Déployer le câble sortant de ce module (voir photo ci-dessous, repère 1)
6. Stér les 4 points sur le bornier 9 pôles dans le tableau de commande (voir page 18/31)
7. Ramener le connecteur à 9 pôles mâle fixé à l'extrémité de ce câble vers le tableau de commande de la chaudière.
8. Embrocher le connecteur 9 pôles mâle.

Prendre le couvercle de la chaudière et le fixer sur le ballon avant mise en place de celui-ci.

Pour placer le ballon sur la chaudière, soulever à 2 personnes ici :

Pour déplacer la chaudière, placer 2 barres à ces endroits

Fig.1

(1)

1. Raccorder le circulateurballon (voir schéma électrique au chapitre 6.2.2. à la page 18/31).
2. Vérifier si le bulbe de l'aquastat ballon est bien enfoncé dans le doigt de gant du ballon.
3. Mettre en place le bulbe de l'aquastat limiteur ballon E. C. S. partant du module E. C. S. dans le doigt de gant de la chaudière
4. Placer le thermomètre ballon (fourni avec le ballon) dans l'orifice (repère 2 page 6/31) prévu dans le tableau de commande et insérer le bulbe dans le doigt de gant du ballon.
5. Procédez aux raccordements hydrauliques.
6. A l'aide d'un tournevis, régler la température de l'aquastat ballon à la température souhaitée (de préférence entre 55°C et 60°C).

7.2. Details du raccordement hydraulique du BALNON

1. Oter les deux bouchons 3/4"
2. connecter le départ chaudière au départ ballon par l'intermédiaire du flexible inox isolé prémonté sur le ballon 1001 (repère 1)
3. utilise le flexible préformé (fourni avec le ballon 1001) pour raccorder le retour chaudière au retour ballon (repère 2)

VERSION EMAIL OU INOX

Exemple non contractuel d'installation hydraulique

Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques et/ou en cas de fermeture des vannes d'isolement du circuit chauffage, prévoir une vanne à pression et différentielle entre le départ et le return chaudière

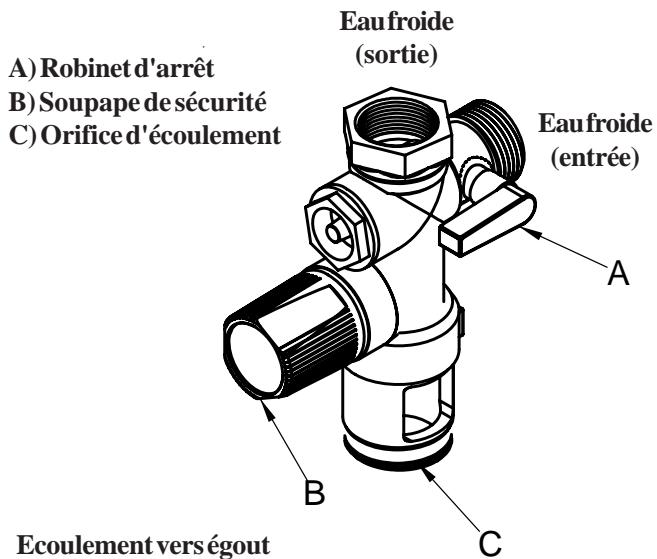

Groupe de sécurité

Le placement du groupe de sécurité est absolument obligatoire ; il est always fourni avec le ballon et comprend :

robinet d'arrêt avec clapet de retenue incorporé - soupape de sécurité tarée à 4kg/cm² - orifice d'écoulement et de vidange

Il est interdit, sous peine de perte de la garantie, de placer tout dispositif qui pourrait interrompre la communication directe entre le groupe de sécurité et le gallon. Le groupe de sécurité sera placé sur la conduite d'alimentation eau froide du gallon et à l'extérieur de la jaquette, à une distance maximale d'1 mètre du gallon.

La décharge du groupe de sécurité sera raccordée à une tuyauterie d'évacuation d'un diamètre au moins égal à la tuyauterie de raccordement de l'appareil par l'intermédiaire d'un entonnoir permettant une garde d'air de 20mm minimum.

Lorsque la pression du réseau est supérieure ou égale à 4kg/cm², il est absolument nécessaire de prévoir en plus un réducteur de pression.

• À chaque réchauffage du ballon, un écoulement d'eau doit pouvoir s'effectuer par l'orifice C. Ce phénomène peut être évité par l'emploi d'un vase d'expansion sanitaire de 8 litres.
• afin d'éviter le calcaire (ennemi du groupe de sécurité) qui pourrait se déposer sur le siège de la soupape, il est nécessaire (1 fois par mois) de faire fonctionner manuellement la soupape du groupe de sécurité en effectuant une vidange manuelle.

7.4. Characteristiques du circulateur chauffage

Pour éviter la cavitation (formation de vapeur à l'intérieur de la pompe), il faut maintenir en permanence une pression (hauteur d'aspiration) suffisante.

Pressionderemplissagea froiddel installation

Avant remplissage de l'installation, ajuster la pression d'azote du vase d'expansion en fonction de la hauteur de l'installation. Vous obtenez la valeur de cette pression d'azote (P_VASE[bar]) en divisant la hauteur manométrique de l'installation par 10 et y ajoutant une sécurité de 0,2 à 0,5.

Ex. : Pour une hauteur d'installation de 6 m :

$$ \mathrm {P} _ {\text {V A S E}} = (6 / 1 0 + 0, 3) = 0, 9 \text {b a r} $$

L'application avec laquelle l'eau de l'installation viendra pousser sur la membrane du vase devra être telle que cette membrane soit légèrement bombée sous l'action de l'eau (P_VASE + [0,2 à 0,5])

Dans l'exemple ci-dessus, la pression de remplissage en eau froide de l'installation devra alors être ajustée à environ:

Le remplissage en eau de la chaudière doit être compl. Le non-respect de cette instruction entraîne la suppression de la garantie.

Attention

Avant allumage, ouvrir les purges, reemplir lentement l's installation et laisser sortir l'air jusqu'à l'arrivée de l'eau, puis fermer les purges. Vérifier l'étanchéité.

Vérifier l'acccordement du conduit des fumées. Régler la vitesse du circulator en fonction des pertes de charge du circuit de chauffage.

Clapet anti-retour

Position automatique (clapet actif)

circulation sens unique

Position ouverte (clapet libre)

circulation dans les 2 sens

Lors du remplissage d'une installation avec ballon, positionner le clapet anti-retour en position ouverte (circuit réchauffage ballon) et remettre celui-ci en position automatique après une première mise à température (voir ci-contre). Ceci afin de favoriser la purge complète du circuit de réchauffage du ballon.

9. Procedure de mise en ROUTE

-mettre la chaudière sous tension via l'interrupteur Marche/Arrêt - régler l'aquastat de réglage à la température souhaitiée - vérifier que l'aquastat sécurité est armé

• après mise en température de l'installation, refaire une purge générale et complète en eau
• 8 à 10 jours après la mise en service, desserrer tous les raccordements électriques (vis des borniers, contacteurs, disjoncteurs).

10. Entretien

Afin de conserver une fiabilité dans les temps de votre chaudière, il est vivement conseillé dans le cadre de l'entretien de faire appel à un installateur chauffagiste qualifié. Ce professionnel se chargera notamment des points suivants:

Opérations à effectuer:

ramoner s'il est nécessaire et nettoyer à l'aide d'un écouvillon le foyer de la chaudière au minimum une fois par an. - remplacer le giclure cône plein ainsi que la cartouche filtrante du pré-filtre fioul. - régler l'hygiène de combustion du brûleur fioul étanche pour un CO2 d'environ 12,5% avec une chaudière chaude (température d'eau mini : 70°C)

• vérifier la pression d'eau du circuit de chauffage et le fonctionnement du vase d'expansion
• vérifier le bon fonctionnement de l'aquastat de réglage chaufferie
• Lors de chaque démontage d'un ou des éléments de la ventouse, remplacer les joints à lèvres siliconés haute température (maxi: 250°C) au préalable humidifié avec de l'eau savonneuse ou de préférence avec de la GRAISSSE SILLONÉE.

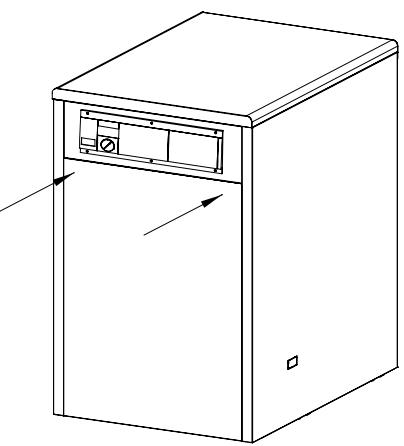

Pousser sur les coins de la façon pour accéder à la porte-fonte ainsi qu'au brûleur

Après vidange complète de la chaudière :

• couper l'alimentation électrique de la chaudière
• déconnecter le circulateur soit au tableau de commande, soit dans le bornier du circulateur
• desserrer le raccord union A (non fourni) et le raccord union B
• sortir vers l'avant l'ensemble (circulateur, tuyauterie, vase d'expansion)

Vérifier régulièrement la pression d'eau de l'installation.

La valeur indiquée sur le manomètre ne doit pas être inférieure à 1 bar à froid.

En cas d'arrêt prolongé, débrancher le conduit des fumées et obturer l'orifice.

Placer dans le foyer 100g de carbonate de calcium, produit absorbant l'humidité.

Ballon d'eau chaude sanitaire émaillé

Le ballon d'eau chaude émail est muni d'une trappe de visite qui rend le nettoyage aisé. Ce dernier doit se faire régulièrement, surtout si l'eau est riche en calcaire.

Contrôler l'anode demagnésium minimum une fois par an en dévisant la bride de fixation, après avoir fermé le robinet d'arrêt du groupe de sécurité.

Remplacer l'anode lorsque son diamètre est inférieur à 10mm

Attention!

Avant toute intervention, couper le courant à la chaudière à l'aide de l'interrupteur général. - L'aquastat de sécurité est déclenché : vérifier le remplissage en eau, le fonctionnement du circulateur, ainsi que l'aquastat de réglage.

Le voyant rouge de sécurité bruleur est allumé : la panne provient du bruleur. Attendre quelques minutes et réarmer le relais de contrôle se trouvant à l'avant du bruleur. Si rien se produit, faire appel à votre installateur ou une entreprise spécialisée.

Vidange

La vidange du ballon et de la chaudière est indispensable s'il y a risque de gel. Pour la chaudière, utiliser le robinet de vidange placé à sa partie inférieure.

Si vous êtes souvent absent, faites mettre de l'antigel dans l'installation.

Chauffage seul circuit radiateurs

* Au cas où tous les radiateurs de l'installation sont pourvus de vannes thermostatiques et/ou en cas de fermeture des vannes d'isolement du circuit chauffage, prévoir une vanne à pression différentielle entre le départ et le return chaudière.

Chauffage + E. C. S. circuit radiateurs et plancher chauffant

Boucle de recirculation sanitaire (facultative) Note : en cas d'utilisation de la chaudière avec un circuit plancher chauffant seul, démonter la pompe chauffage et la remplacer par une bobine de longueur 180 mm. Remonter la pompe après la vanne 4 voies.

Remarque:

Installation neuve : Avant la mise en service de la chaudière, l'intérieur des tuyauteries et des surfaces de chauffe doit être soigneusement nettoyé et rincé.

Cette opération a pour but d'éviter des dépôts de corps étrangers pouvant nuir au bon fonctionnement de la chaudière.

Installation ancienne : Réaliser un désembavement complet de toute l'installation existante, avant de poser la nouvelle chaudière. Cette opération doit être effectuée à l'aide d'un produit désembouant, suivi de plusieurs rincages et d'une passivation. Ceci afin d'éliminer l'ensemble des boues se trouvant dans l'ancienne installation.
