Type d'appareilChaudière électrique murale
Puissance4,2 à 36 kW
InstallationMurale, prévoir espace de 400 mm au-dessus
Corps de chaudièreAcier calorifugé ST 3712
Échangeur thermiqueAcier inox AISI 321
IsolationMatelotage laineau au four
RégulationSans ou avec régulation (R-R1-R2)
Équipements de sérieManomètre, soupape de sécurité, circulateur, vase d'expansion 10 litres, purgeur automatique, pressostat eau, aquastat 2 étages, protection tableau commande
Alimentation électrique220 V monophasé ou 380 V triphasé
CirculateurInclus
Vase d'expansion10 litres
ProtectionTableau de commande par disjoncteur
OptionsKit ECS, sonde d'ambiance
Matériau du corpsAcier
Type de régulationRégulation sur température extérieure
DimensionsNon précisé
PoidsNon précisé

FOIRE AUX QUESTIONS - ELYTHERM DEVILLE

Comment puis-je allumer le DEVILLE ELYTHERM ?
Pour allumer le DEVILLE ELYTHERM, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est correctement branché à une source d'alimentation.
Quelle est la température maximale que peut atteindre le DEVILLE ELYTHERM ?
Le DEVILLE ELYTHERM peut atteindre une température maximale de 25°C. Vous pouvez régler la température selon vos préférences à l'aide du thermostat intégré.
Comment régler la température sur le DEVILLE ELYTHERM ?
Utilisez les boutons de réglage de température situés sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.
Que faire si le DEVILLE ELYTHERM ne chauffe pas ?
Vérifiez que l'appareil est allumé et que la température est réglée correctement. Assurez-vous également que l'alimentation électrique est fonctionnelle. Si le problème persiste, contactez le service client.
Comment nettoyer le DEVILLE ELYTHERM ?
Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface extérieure. Ne pas utiliser de produits abrasifs ou de solvants.
Y a-t-il une fonction de sécurité sur le DEVILLE ELYTHERM ?
Oui, le DEVILLE ELYTHERM est équipé d'une fonction de sécurité qui éteint automatiquement l'appareil en cas de surchauffe.
Comment puis-je régler le mode de fonctionnement ?
Le DEVILLE ELYTHERM dispose de plusieurs modes de fonctionnement. Utilisez le bouton de mode sur le panneau de contrôle pour sélectionner le mode souhaité.
Quelle est la durée de vie approximative de l'appareil ?
Avec un entretien approprié, la durée de vie du DEVILLE ELYTHERM peut atteindre jusqu'à 10 ans.
Puis-je utiliser le DEVILLE ELYTHERM dans une salle de bain ?
Il est déconseillé d'utiliser le DEVILLE ELYTHERM dans des zones humides comme une salle de bain. Assurez-vous de l'utiliser dans des espaces bien ventilés.
Où puis-je trouver des pièces de rechange pour le DEVILLE ELYTHERM ?
Les pièces de rechange peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés.

Questions des utilisateurs sur ELYTHERM DEVILLE

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Comment réinitialiser la chaudière électrique DEVILLE ELYTHERM ?
FAQ fréquente - 11/04/2026
Réponse Notice-Facile

Pour réinitialiser votre chaudière électrique DEVILLE ELYTHERM, suivez d'abord la procédure standard de réinitialisation :

  • Éteignez la chaudière : Localisez le bouton d'alimentation ou le disjoncteur dédié à la chaudière et mettez-le en position arrêt.
  • Patientez 5 minutes : Laissez la chaudière éteinte pendant environ 5 minutes pour permettre aux composants internes de se réinitialiser complètement.
  • Rallumez la chaudière : Remettez le bouton d'alimentation ou le disjoncteur en position marche pour redémarrer l'appareil.
  • Vérifiez le fonctionnement : Assurez-vous que le voyant de fonctionnement s'allume et que la chaudière démarre normalement.

Réarmement du thermostat de sécurité manuel : Si la chaudière s'arrête en mode sécurité (arrêt suite à une surchauffe ou surpression), il est nécessaire de réarmer manuellement le thermostat de sécurité situé en bas à gauche de l'appareil. Dévissez le bouchon de protection et appuyez avec un tournevis sur le bouton de réarmement pour relancer la chaudière.

Votre chaudière ELYTHERM est équipée en série d'un aquastat 2 étages avec système de blocage et d'un pressostat eau pour la sécurité. Si la chaudière redémarre mais s'arrête immédiatement, vérifiez que la pression d'eau est correcte sur le manomètre (entre 1 et 3 bar) et augmentez si nécessaire via la vis de remplissage située en bas de la chaudière.

Si la chaudière ne redémarre pas après réarmement ou si des problèmes persistent (arrêts répétés, absence d'eau chaude, bruits anormaux), il est recommandé de contacter un professionnel qualifié pour un diagnostic approfondi et vérifier l'état du pressostat et du capillaire de sécurité eau.

Répondre (soyez le premier)

Téléchargez la notice de votre Chaudière électrique au format PDF gratuitement ! Retrouvez votre notice ELYTHERM - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ELYTHERM de la marque DEVILLE.

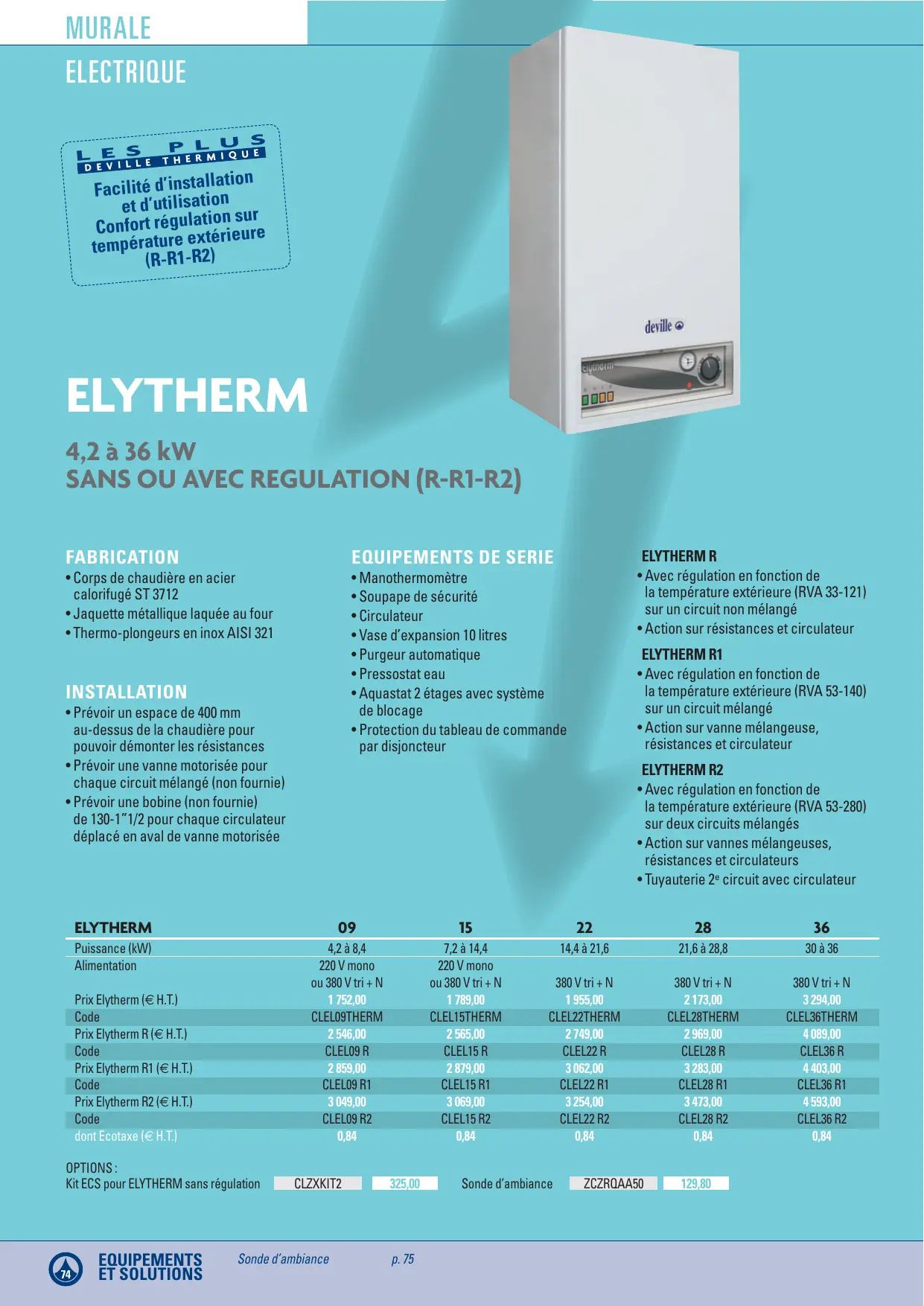

MODE D'EMPLOI ELYTHERM DEVILLE

Facilité d'installation et d'utilisation Confort de régulation sur température extérieure (R-R1-R2)

4,2 À 36 kw

Corps de chaudière en acier calorifugé ST 3712 Jaquette métallique laquée au four Thermo-plongeurs en inox AISI 321

Installation

  • Prévoir un espace de 400 mm au-dessus de la chaudière pour pouvoir démonter les résistances
  • Prévoir une vanne motorisée pour chaque circuit mélangé (non fournie)
  • Prévoir une bobine (non fournie) de 130-1"1/2 pour chaque circulateur déplacé en aval de vanne motorisée

Equipements de SERIE

  • Manomètre
  • Soupape de sécurité
  • Circulateur Vase d'expansion 10 litres
  • Purgeur automatique Pressostat
  • Aquastat 2 étages avec système de blocage Protection du tableau de commande par disjoncteur

deville

DEVILLE ELYTHERM - Equipements de SERIE - 1

ELYTERM r

  • Avec régulation en fonction de la température extérieure (RVA 33-121) sur un circuit non mélangé. Action sur résistances et circulateur.

Elytherm R1

  • Avec régulation en fonction de la température extérieure (RVA 53-140) sur un circuit mélangé. Action sur vanne mixteuse, résistances et circulateur.

Elytherm R2

  • Avec régulation en fonction de la température extérieure (RVA 53-280) sur deux circuits mélangés
  • Action sur vannes mélangeuses, résistances et circulateurs Tuyauterie du 2e circuit avec circulateur
ELYTHERM0915222836
Puisance (kW)4,2 à 8,47,2 à 14,414,4 à 21,621,6 à 28,830 à 36
Alimentation220 V mono ou 380 V tri + N220 V mono ou 380 V tri + N380 V tri + N380 V tri + N380 V tri + N
Prix Elytherm (€ H.T.)1 752,001 789,001 955,002 173,003 294,00
CodeCLEL09THERMCLEL15THERMCLEL22THERMCLEL28THERMCLEL36THERM
Prix Elytherm R (€ H.T.)2 546,002 565,002 749,002 969,004 089,00
CodeCLEL09 RCLEL15 RCLEL22 RCLEL28 RCLEL36 R
Prix Elytherm R1 (€ H.T.)2 859,002 879,003 062,003 283,004 403,00
CodeCLEL09 R1CLEL15 R1CLEL22 R1CLEL28 R1CLEL36 R1
Prix Elytherm R2 (€ H.T.)3 049,003 069,003 254,003 473,004 593,00
CodeCLEL09 R2CLEL15 R2CLEL22 R2CLEL28 R2CLEL36 R2
dont Ecotaxe (€ H.T.)0,840,840,840,840,84

OPTIONS: Kit ECS pour ELYTHERM sans régulation

CLZXKIT2

325,00

Sonde d'ambiance

ZCZRQAA50

129.80

ELYTHERM0915222836
PuisancekW4,2/5,6/7/8,47,2/9,6/12/14,414,4/16,8/19,2/21,621,6/24/26,4/28,830/32/34/36
Alimentation220 V mono ou 380 V tri + N220 V mono ou 380 V tri + N380 V tri + N380 V tri + N380 V tri + N
Type d'éléments chauffants2 x 1,4 kW2 x 2,4 kW2 x 2,4 kW2 x 2,4 kW3 x 2 kW
Nombre de jours d'éléments chauffants33566
Hauteurmm763763763763763
Largeurmm442442442442442
Profondeurmm332332332332332
Poidskg4545454545
Température maxi chauffage°C8585858585
Pression maxi chauffagebar33333
Contenance en eaul1313131313
Pertes de chargembar10204585125

Implantation

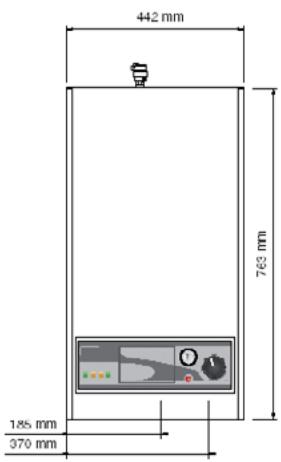

DEVILLE ELYTHERM - Implantation - 1

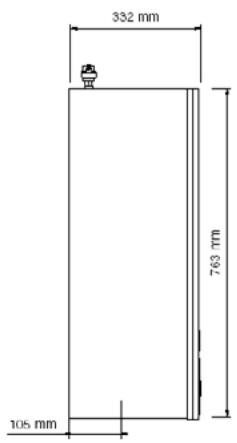

DEVILLE ELYTHERM - Implantation - 2

FIXATION AU MUR DE LA CHAUDIERE - La chaudière doit être fixée sur un mur non infamable. - Forez deux trous de ± 75mm de profondeur avec une meche de 10 en respectant l'entre-que donne di-dessus. Fixe la fixation murale à l'aide des trous fonds fournis. Accroche la chaudiere à la fixation murale.

L'appareil doit être placé de manière telle à être facilement accessible. Par ailleurs, les distances minimales suivantes sont à respecter au contraire d'appareil.

Contrôle de la température ambiante avec possibilité de réglage et de dérogation au fonctionnement programme

QAZ 21

QAA 50

Prix (€ H.T.)129,8045,40
CodeZCZRQAA50ZCZRQZ21

SONDE Temperature sanitaire

45,40

ZCZRQZ1

Servomoteur à 3 POINTS

Pour RVA 53-140 et RVA 53-280

Prix (€ H.T.)184,60
CodeZCZV67

VANNE 3 VOIES

Pour RVA 53-140 et RVA 53-280

Ø 3/4"Ø 1"
Prix (€ H.T.)64,9060,80
CodeZABA3VRG25ZABA3VRG20
