Type de produit	Chaudière à bois à gazéification
Marque	DEVILLE
Modèle	CEDRA TURBO
Puissance nominale	30 / 40 / 49 kW
Plage de puissance	16-30 kW (30), 27-40 kW (40), 32-49 kW (49)
Dimensions (H x L x P)	1 200 x 550 x 1 080 mm (30) / 1 300 x 650 x 1 080 mm (40) / 1 300 x 650 x 1 260 mm (49)
Poids	380 kg (30) / 470 kg (40) / 555 kg (49)
Contenance en eau	95 L (30) / 115 L (40) / 135 L (49)
Température maximale de fonctionnement	85 °C
Pression maximale de service	4 bar
Diamètre de sortie des fumées	180 mm
Combustible	Bois bûches (longueur maxi 53 cm pour 30/40, 68 cm pour 49)
Principe de combustion	Gazéification à flamme inversée, triple parcours de fumées
Rendement	Classe 3 selon norme EN 303.5
Alimentation électrique	Ventilateur et tableau de commande (230 V)
Entretien	Nettoyage régulier du foyer et des échangeurs, ramonage annuel
Équipements de série	Ventilateur aspirant, tableau de commande, sonde thermostatique, échangeur de sécurité, doigts de gant, fonction arrêt ventilateur
Sécurité	Soupape thermique de sécurité (en option), volet antidéflagrant, thermostat de sécurité
Pièces détachées	Kits pompe de recyclage, soupape thermique, déflecteur en fonte
Réparabilité	Pièces disponibles sur commande (hors stock)

FOIRE AUX QUESTIONS - CEDRA TURBO DEVILLE

Quel type de bois utiliser dans la chaudière CEDRA TURBO ?

Utilisez du bois sec (humidité < 20 %) en bûches d'une longueur maximale de 53 cm (modèles 30 et 40) ou 68 cm (modèle 49). Les bois résineux ou feuillus conviennent, mais évitez les bois traités ou humides.

Comment régler l'air primaire et secondaire ?

L'air primaire (réglage 1) contrôle la combustion sur la grille, l'air secondaire (réglage 2) optimise la gazéification. Ajustez-les selon la qualité du bois et la puissance souhaitée. Un réglage trop faible entraîne un encrassement.

Quelle est la puissance nominale de la chaudière ?

La puissance nominale est de 30 kW, 40 kW ou 49 kW selon le modèle (CTX30, CTX40, CTX49). La plage de puissance utile est respectivement de 16-30 kW, 27-40 kW et 32-49 kW.

Faut-il installer un ballon tampon ?

Un ballon tampon est fortement recommandé pour stocker l'énergie et éviter les cycles courts. Sans ballon, le kit pompe de recyclage est obligatoire. Un module de relevage est conseillé avec ballon.

Quel entretien régulier est nécessaire ?

Nettoyez régulièrement le foyer, les échangeurs et le cendrier. Vérifiez les joints de porte et le volet antidéflagrant. Un ramonage professionnel du conduit de fumées est obligatoire au moins une fois par an.

Quelles sécurités sont intégrées ?

La chaudière est équipée d'un thermostat de sécurité, d'un volet antidéflagrant, et d'un échangeur de sécurité (serpentin immergé). En option, une soupape thermique de sécurité (TSK 3/4) est disponible.

Quelles sont les dimensions du foyer ?

Pour le modèle 30 : 290 x 330 mm ; pour les modèles 40 et 49 : 340 x 430 mm. Le volume de la chambre de combustion est de 95 L, 135 L et 185 L respectivement.

La chaudière est-elle conforme à une norme ?

Oui, elle est conforme à la norme EN 303.5 (chaudières à combustible solide) et classée en classe 3, garantissant de hauts rendements et de faibles émissions.

Où trouver des pièces détachées ?

Les pièces détachées (kits pompe de recyclage, soupape, déflecteur) sont disponibles sur commande (hors stock) auprès de DEVILLE ou de revendeurs agréés. Contactez votre installateur.

Quelle est la contenance en eau de la chaudière ?

La contenance en eau est de 95 litres pour le modèle 30, 115 litres pour le 40 et 135 litres pour le 49. Cela influence le volume d'eau à traiter pour l'antigel et l'inhibiteur.

MODE D'EMPLOI CEDRA TURBO DEVILLE

Modulation de puissance permanente

Bérandements élevés

Consommation réduite de bois

CEDRA TURBO

BOIS - 30 à 49 kW

Conforme à la norme EN 303.5

CEDRA TURBO		30	40	49*
Evacuation		Cheminée	Cheminée	Cheminée
Puisance nominale bois	kW	30	40	49
Prix (€ H.T.)		5 246,00	5 969,00	7 046,00
Code		CTX30	CTX40	CTX49

OPTIONS : Soupape thermique de sécurité TSK 3/4

SCHTSK

111,50

Kit pompe de recyclage CEDRA TURBO 30

KITCT30

190,00

Kit pompe de recyclage CEDRA TURBO 40/49

KITCT40

210,00

• Sur commande uniquement (hors stock).

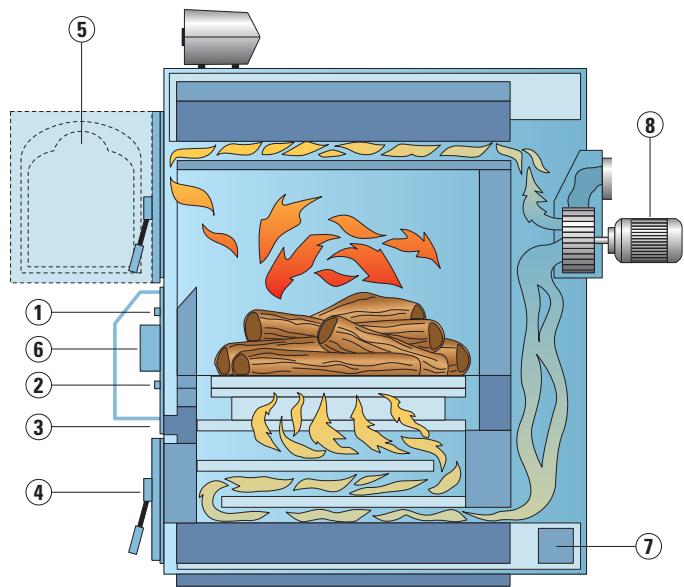

1 Réglage air primaire 2 Réglage air secondaire 3 Étincelle de visualisation de flamme 4 Porte inférieure (foyer zone d'échange)

5 Porte supérieure (magasin bois) 6 Volet d'air thermostatique 7 Volet antideflagrant 8 Moteur ventilateur

Les chaudières CEDRA TURBO et CEDRA DUO basent leur fonctionnement sur le principe de la gazéification du bois. Le combustible solide, placé dans le logement supérieur du foyer bois (magasin bois), développe des gaz combustibles qui, au contact de la braise produite sur la grille avec l'air comburant (air primaire), produit un mélange combustible.

Ce mélange est aspiré au travers des fentes de la grille dans la partie inférieure du foyer (zone d'échange) où se produit la "flamme inversée".

La gazification ne brûle pas le bois d'une manière directe, mais elle utilise les gaz contenus dans celui-ci, permettant de cette façon une exploitation totale du bois et une grande qualité de combustion (hauts rendements et faibles quantités d'imbrûlés).

Fabrication

• Principe de fonctionnement à gazéification du bois Combustion inversée à triple parcours de fumées Corps de chauffe bois en acier d'épaisseur 8 mm sans soudure
• Revêtement parois avant/arrière/intérieur du foyer en matériel réfractaire
• Isolation en laine de verre d'épaisseur 80 mm. Jaquette peinture epoxy.
• Déflecteur en fonte à haute contenance de chrome diminuant la formation d'imbrûlés solides et uniformisant la température de combustion

Installation

Départ/Retourchauffage 1^ 1 / 4 (modèle30) Départ/Retour chauffage 1"1/2 (modèles 40 et 49) - En cas de montage avec un vase d'expansion sous pression, prévoir une soupape thermique de sécurité - Prévoir un gallon tampon - Module de releavage conseillé si installée avec ballon tampon - Kit pompé de recyclage obligatoire si installée sans ballon tampon et sans module de releavage de température

Equipements de SERIE

• Ventilateur à aspiration placé en chambre de fumées
• Tableau de commande avec thermostats de régulation et de sécurité
• Sonde thermostatique immergée pour modulation
• Échangeur de sécurité : serpentin en acier immergé
• Doigts de gant pour sondes
• Fonction arrêt du ventilateur en cas d'épuisement du bois

Implantation

1: Réglage air primaire 2: Réglement air secondaire 3: Contrôle de flamme 4: Porte inférieure (foyer) 5: Porte supérieure (magasin bois) 6: Modulateur air comburant 7: Volet antideflagrant 8: Moteur ventilateur

9: Trappe de visite 10: Capot de protection réglage d'air A1: Départ chauffage A2: Retour chauffage A3: Vidange 1/2° A5: Raccordements échangeur de sécurité 1/2" A6: Doigts de gant pour sonde 1/2" A7: Buse de fumées

Dimensions (mm)	A	B	C	D	E	F	G	H	0raccordements
30	550	850	1 200	190	150	980	80	1 130	1"1/4 F
40	650	850	1 300	190	150	1 080	80	1 220	1"1/2 F
49	650	1 030	1 300	190	150	1 080	80	1 220	1"1/2 F

CEDRA TURBO		30	40	49
Classe selon norme EN 303.5		3	3	3
Evacuation		Cheminée	Cheminée	Cheminée
Ø sortie fumées bois	mm	180	180	180
Ø sortie fumées fioul/gaz	mm	/	/	/
Caracteristiques foyer bois
Puisance nominale	kW	30	40	49
Plage de puissance	kW	16 - 30	27 - 40	32 - 49
Puisance maxi foyer utile	kW	34	50	60
Poids foyer bois	kg	380	470	555
Contenance en eau	I	95	115	135
Pertes de charge fumées	mbar	0,03	0,04	0,06
Volume,chambre de combustion	I	95	135	185
Ouverture,chambre de combustion	mmxmm	290 x 330	340 x 430	340 x 430
Longueur des bûches maxi	cm	53	53	68
Caracteristiques foyer fioul/gaz
Puisance nominale	kW	/	/	/
Plage de puissance utile	kW	/	/	/
Poids foyer fioul/gaz	kg	/	/	/
Contenance en eau	I	/	/	/
Pertes de charge fumées	mbar	/	/	/
Caracteristiques chaudière
Hauteur	mm	1 200	1 300	1 300
Largeur	mm	550	650	650
Profondeur	mm	1 080	1 080	1 260
Poids	kg	380	470	555
Température maxi chauffage bois	°C	85	85	85
Pression maxi chauffage	bar	4	4	4
