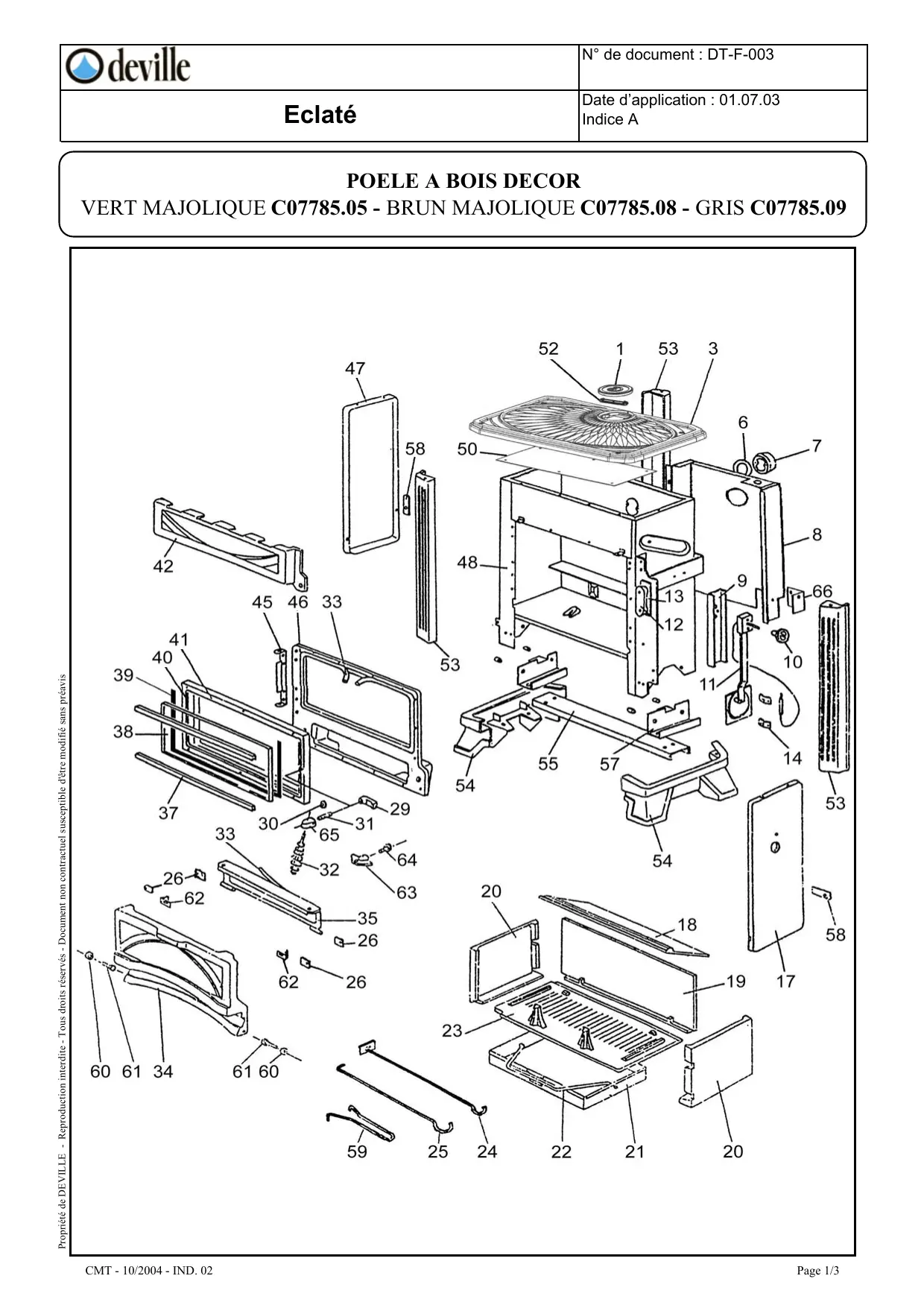

MODE D'EMPLOI C07785 - VUE ECLATEE DEVILLE

odeville	N° de document : DT-F-003

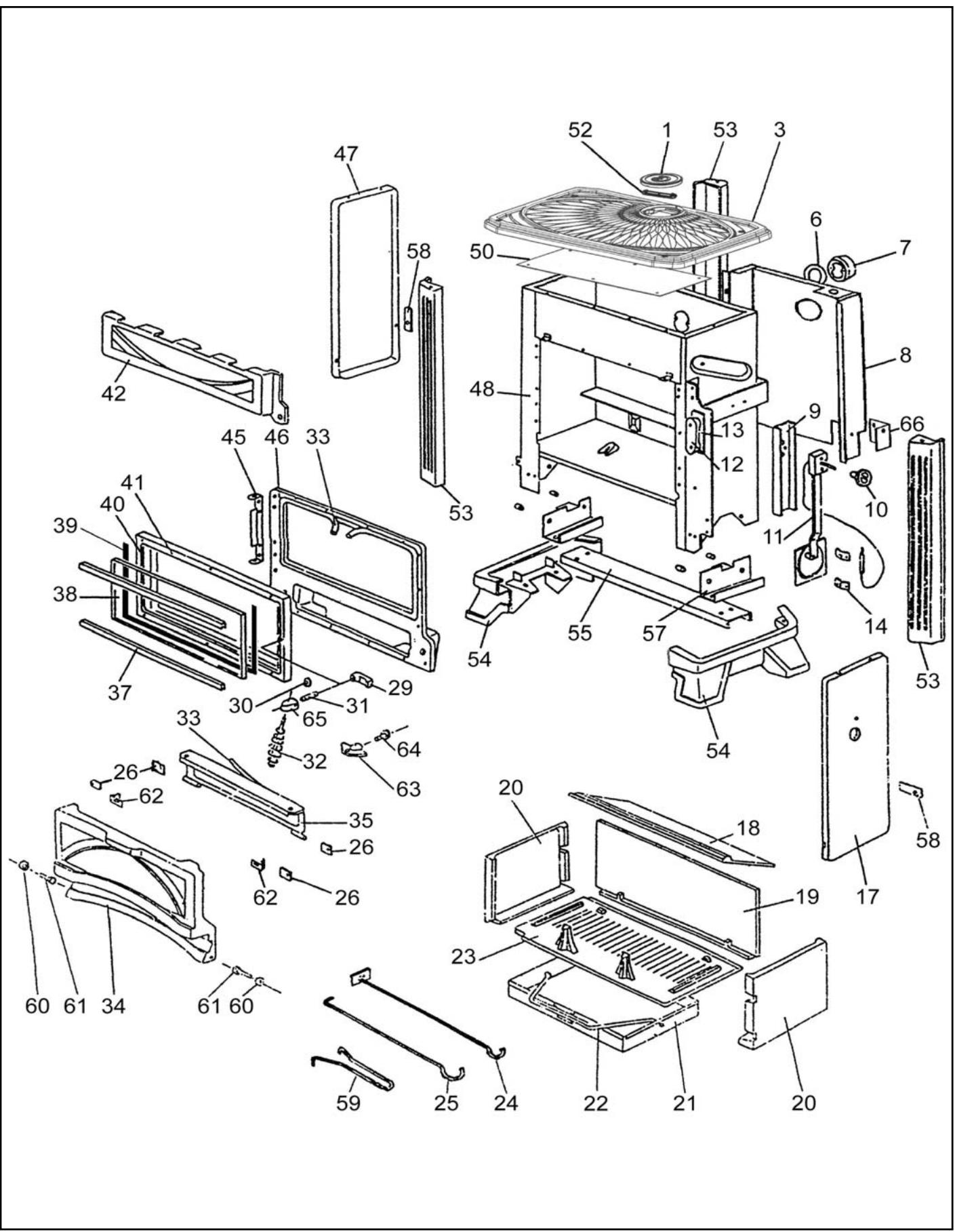

Eclaté	Date d'application : 01.07.03 Indice A

POELE A BOIS DECOR VERT MAJOLIQUE C07785.05 - BRUN MAJOLIQUE C07785.08 - GRIS C07785.09

POELE A BOIS DECOR

odeville	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

VERT MAJOLIQUE C07785.05 - BRUN MAJOLIQUE C07785.08 - GRIS C07785.09

REP.	DESIGNATION	REF. PIECE	IèreURG
1	Tampon de buse	A	P0T48671/E05C
	Tampon de buse	B	P0T48671/E08C
	Tampon de buse	C	P0T48671/P09H
3	Dessus	A	P0T48670/E05C
	Dessus	B	P0T48670/E08C
	Dessus	C	P0T48670/P09H
6	Joint de buse		P0022865
7	Buse - Ø125		P0T11272
8	Ecran arrêté		P0045023
9	Déflecteur de thermostat		P0020115
10	Manette commande thermostat		P0016143
11	Ens. thermostat		P0017089
12	Gâche		P0020048
13	Cale de gâche		P0020205
14	Support bulbe		P0029985
17	Panneau droit	A	P0017058/E05H
	Panneau droit	B	P0017058/E08J
	Panneau droit	C	P0017058/E09F
18	Déflecteur		P0047203
19	Plaque arrière		P0019508
20	Plaque latérale (2)		P0027652
21	Cendrier		P0020306
22	Anse de dendrier		P0020105
23	Grille de foyer		P0027651
24	Raclette		P0013447
25	Poignée tisonnier		P0045661
26	Patte de fermeture (4)		P0027517
29	Verrou		P0T16569

REP.	DESIGNATION	REF. PIECE	TèreURG
30	Rondelle élastique ondulée - Ø8	P0018504
31	Axe de poignée	P0020039
32	Poignée	P0027080
33	Tresse - Ø11 - noire	D0045939	X
34	Façade inférieure A	P0T27083/E05C
	Façade inférieure B	P0T27083/E08C
	Façade inférieure C	P0T27083/P09H
35	Ens. porte de cendrier	P0020300
37	U de maintainen de verre (2) A	P0020116/E05H
	U de maintainen de verre (2) B	P0020116/E08J
	U de maintainen de verre (2) C	P0020116/E09F
38	Verre de hublot	P0020106
39	U de verre	P0029986/P06E	X
40	Joint de verre (0,91 m)	P0031148
41	Cadre de hublot A	P0T20081/E05C	X
	Cadre de hublot B	P0T20081/E08C	X
	Cadre de hublot C	P0T20081/P09H	X
42	Façade supérieure A	P0T27084/E05C
	Façade supérieure B	P0T27084/E08C
	Façade supérieure C	P0T27084/P09H
45	Charnière de hublot	P0027667
46	Façade	P0T27643
47	Panneau gauche A	P0020096/E05H
	Panneau gauche B	P0020096/E08J
	Panneau gauche C	P0020096/E09F
48	Ens. chàssis	P0045616
50	Ecran de dessus	P0048775
52	Etrier de tampon de buse	P0020437

A: C07785.05

B: C07785.08

C: C07785.09

©deville	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

POELE a BOIS DECOR

VERT MAJOLIQUE C07785.05 - BRUN MAJOLIQUE C07785.08 - GRIS C07785.09

REP.	DESIGNATION	REF. PIECE	1èreURG
53	Montant (4) A	P0T27081/E05C
	Montant (4) B	P0T27081/E08C
	Montant (4) C	P0T27081/P09H
54	Pied (2) A	P0T27085/E05C
	Pied (2) B	P0T27085/E08C
	Pied (2) C	P0T27085/P09H
55	Traverse	P0027533
57	Equerre support châssis (2)	P0027511
58	Patte de maintain (3)	P0027542
59	Main froide	P0027559
60	Arrêt d'axe ARCB - Ø5 (2)	P0009582
61	Axe poignée porte chargement (2)	P0021286
62	Sachet de 6 ressorts de fermeture	P0050732
63	Manette (2)	P0T18660
64	Axe de manette usiné (2)	P0U20041
65	Support de poignée	P0027512
66	Trappe d'accès	P0029168
-	Ecrou double - M5 (2)	P0009654
-	Rondelle fibre - 12x6,2 - Ep. 1 (4)	P0027671
-	Attaché cable (2)	P0764303
-	Kit émail de retouche A	V07167.2
-	Kit émail de retouche B	V07167.0
-	Kit émail de retouche C	V07167.3

A: C07785.05

B: C07785.08

C: C07785.09
