Marque	DEVILLE
Modèle	C07738 - VUE ECLATEE
Type de produit	Poêle à granulés de bois
Alimentation électrique	230 V ~ 50 Hz
Allumage	Électrique par bougie d’allumage
Extraction des fumées	Extracteur de fumée avec volute
Thermostat	Thermostat de sécurité à réarmement manuel
Pressostat de sécurité	Oui, avec tube silicone
Ventilateur de convection	Oui
Motoréducteur	Oui, pour vis sans fin
Capacité de la trémie	Environ 15 kg (estimation)
Autonomie	Variable selon puissance, jusqu’à 24 h
Surface de chauffe	Jusqu’à 100 m² (estimation)
Rendement	>90 % (estimation typique)
Niveau sonore	Environ 45 dB (estimation)
Entretien et nettoyage	Nettoyage régulier du creuset, cendrier, vitre et conduit de fumée
Sécurité	Thermostat de sécurité, pressostat, sonde de température
Pièces détachées disponibles	Oui, nombreuses pièces listées dans la vue éclatée
Réparabilité	Facile grâce à la vue éclatée détaillée
Télécommande	Incluse (réf. D0026589)
Garantie	Consultez la notice complète

FOIRE AUX QUESTIONS - C07738 - VUE ECLATEE DEVILLE

Comment nettoyer le poêle à granulés DEVILLE C07738 ?

Il est recommandé de nettoyer régulièrement le creuset, le cendrier et la vitre à l'aide d'un aspirateur à cendres. Videz le cendrier après chaque utilisation et nettoyez le creuset pour éviter l'accumulation de résidus. Consultez la notice pour les intervalles précis.

Quels granulés utiliser avec ce poêle ?

Utilisez des granulés de bois certifiés (type DINplus ou ENplus) avec un diamètre de 6 mm et une longueur comprise entre 15 et 30 mm. Les granulés doivent avoir un taux d'humidité inférieur à 8 % pour un rendement optimal.

Comment remplacer la bougie d'allumage ?

Débranchez d'abord l'appareil. Localisez la bougie d'allumage (réf. D0026575) dans la zone du creuset. Dévissez l'ancienne bougie et installez la nouvelle en respectant le couple de serrage. Rebranchez et testez.

Que faire si le poêle ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que la trémie contient des granulés et que la vis sans fin fonctionne. Si le problème persiste, vérifiez la bougie d'allumage et les sondes. Consultez la notice pour les codes d'erreur.

Comment entretenir l'extracteur de fumée ?

L'extracteur de fumée (réf. D0026580) doit être nettoyé périodiquement. Débranchez l'appareil, retirez la volute (réf. D0026725) et nettoyez les pales avec une brosse douce. Vérifiez également l'état des joints (réf. D0026623, D0026624).

Quelles sont les dimensions exactes du poêle ?

Les dimensions ne sont pas fournies dans la notice éclatée. Pour obtenir les cotes précises, veuillez consulter la notice complète ou contacter le service client DEVILLE.

Comment remplacer la carte électronique ?

La carte électronique (réf. D0026778) est située derrière le panneau de commande. Débranchez l'appareil, dévissez le cache, débranchez les connecteurs et remplacez la carte. Replacez le tout et testez.

Pourquoi le poêle s'éteint-il en cours de fonctionnement ?

Cela peut être dû à un manque de granulés, une obstruction du conduit de fumée, un pressostat de sécurité défectueux ou une sonde de température défaillante. Vérifiez ces éléments et réarmez le thermostat de sécurité si nécessaire.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées sont listées dans la vue éclatée (document DT-F-003) avec leurs références. Vous pouvez commander ces pièces auprès du service après-vente DEVILLE ou de revendeurs agréés.

Comment utiliser la télécommande fournie ?

La télécommande (réf. D0026589) permet de contrôler à distance la mise en marche, la température et les programmes. Insérez les piles, pointez vers le récepteur et suivez les instructions de la notice pour l'appairage.

MODE D'EMPLOI C07738 - VUE ECLATEE DEVILLE

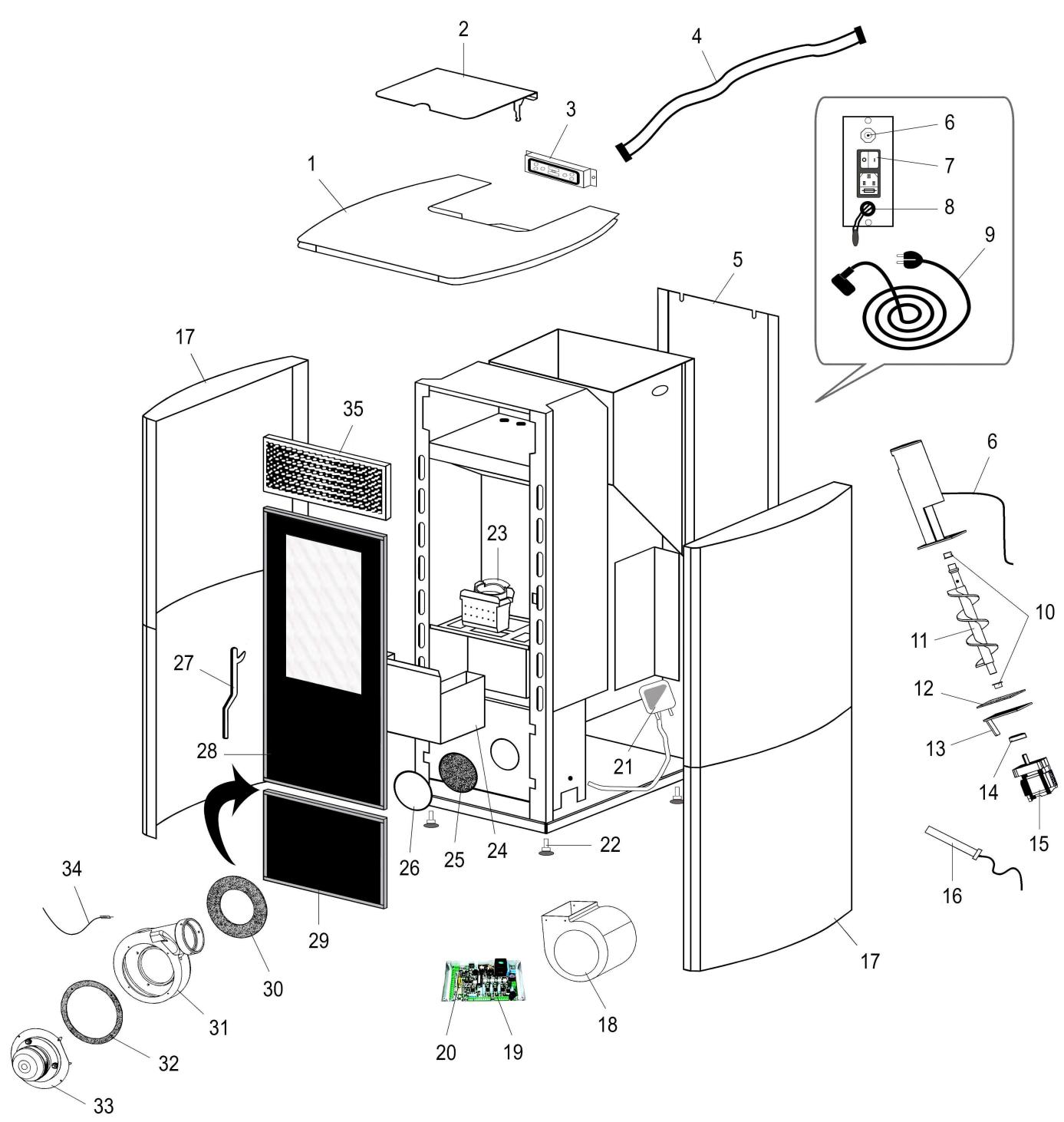

deville ⊙	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

NOIR C07738.06-DA

POELE A GRANULES DE BOIS FREHEL IVOIRE C07738.02-DA - BORDEAUX C07738.03-DA

deville ◎	N° de document : DT-F-003
Eclaté	Date d'application : 01.07.03 Indice A

NOIR C07738.06-DA

REP.	DESIGNATION	REF. PIECE	l'èreURG
1	Dessus	D0026744
2	Couvercle de trémie	D0026734
3	Afficheur horizontal	D0026578
4	Nappe d'afficheur	D0026577
5	Tôle arrêtè	D0026736
6	Thermostat de sécurité à réarmement manuel	D0026590	X
7	Interrupteur + prise + fusible	D0026731
8	Sonde de température	D0026587	X
9	Câble d'alimentation	D0026730
10	Sachet de 2 paliers	D0026722
11	Vis sans fin + paliers	D0026600	X
12	Joint de motoréducteur	D0026751	X
13	Flasque de motoréducteur	D0026775
14	Accouplement	D0026720
15	Ens. motoréducteur	D0026791	X
16	Bougie d'allumage	D0026575	X
17	Panneau létral céramique ivoire (4) A	D0026800
	Panneau létral céramique bordeaux (4) B	D0026745
	Panneau létral céramique noir (4) C	D0026801
18	Ventilateur de convection	D0026732	X
19	Carte électronique complète	D0026778	X
20	Thermostat + pile	D0026585	X
21	Pressostat de sécurité + tube silicone	D0026584	X
22	Sachet de 4 pieds régibles	D0026649
23	Creuset	D0026733	X
24	Cendrier	D0026717
25	Joint de trappe de visite	D0026601	X
26	Trappe de visite	D0026723
27	Poignée de porte	D0026604
28	Porte complète	D0026776	X
29	Façade inférieure complète	D0026799	X
30	Joint de volute d'extracteur de fumée	D0026623	X

REP.	DESIGNATION	REF. PIECE	lereURG
31	Volute d'extracteur de fumée	D0026725
32	Joint d'extracteur de fumée	D0026624	X
33	Extracteur de fumée	D0026580	X
34	Sonde de fumée	D0026588	X
35	Grille de ventilation supérieure	D0026735
-	Télécommande	D0026589

A: C07738.02-DA

B: C07738.03-DA

C: C07738.06-DA
