Type de produit	Chauffe-eau électrique à accumulation
Marque	DEVILLE
Modèle	BDE (80, 100, 150, 200, 300)
Capacité (litres)	75 (BDE 80), 100 (BDE 100), 150 (BDE 150), 200 (BDE 200), 300 (BDE 300)
Dimensions (mm)	Voir tableau : A de 495 à 560 mm, B de 655 à 1095 mm, etc.
Poids (kg)	45 (BDE 80) à 101 (BDE 300)
Puissance puisée (kW)	12,3 (BDE 80) à 41 (BDE 300)
Alimentation électrique	230 V / 400 V triphasé selon modèle (à vérifier sur plaque signalétique)
Pression de service maxi	7 bar
Matériau de la cuve	Acier émaillé
Protection anticorrosion	Anode de magnésium interchangeable (à vérifier tous les ans, changer tous les 2 ans)
Isolation thermique	Mousse de polyuréthane expansé
Revêtement extérieur	Tôle laquée
Installation	Murale (sauf BDE 300), verticale ou horizontale, compatible thermosiphon, montage vertical obligatoire avec kit électrique
Équipements de série	Anode magnésium, aquastat de réglage (sauf BDE 300), bride de visite
Option	Kit électrique, piquage pour boucle sanitaire
Entretien	Vérification annuelle de l'anode, vidange si nécessaire, nettoyage extérieur avec chiffon doux
Sécurité	Groupe de sécurité à vider régulièrement, ne pas obstruer les ouvertures, couper l'alimentation avant intervention
Pièces détachées	Anode de magnésium, aquastat, bride de visite disponibles auprès du service après-vente DEVILLE
Réparabilité	Indice de réparabilité non communiqué ; pièces principales accessibles via la bride de visite

FOIRE AUX QUESTIONS - BDE DEVILLE

Comment installer le chauffe-eau BDE DEVILLE ?

L'installation doit être réalisée par un professionnel qualifié. L'appareil se fixe au mur (sauf BDE 300) en position verticale ou horizontale. Respectez la pression maxi de 7 bar et prévoyez un groupe de sécurité. Pour une utilisation avec kit électrique, le montage vertical est obligatoire.

Quelle est la capacité du modèle BDE 100 ?

Le modèle BDE 100 a une capacité de 100 litres (réelle 100 L). Sa puissance puisée est de 14,4 kW et son poids est de 51 kg.

Comment entretenir l'anode de magnésium ?

L'anode doit être vérifiée tous les ans et changée au moins tous les 2 ans pour garantir la garantie. Elle protège la cuve en acier émaillé de la corrosion. Une anode usée peut entraîner des fuites.

Que faire si l'eau ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Assurez-vous que l'aquastat (sauf BDE 300) est réglé correctement. Si le problème persiste, contactez un professionnel.

Puis-je installer le chauffe-eau BDE en extérieur ?

Non, ce chauffe-eau est conçu pour un usage intérieur uniquement, à l'abri du gel et des intempéries. L'installation en extérieur peut endommager l'appareil et annuler la garantie.

Quelle est la consommation électrique du BDE 200 ?

Le BDE 200 a une puissance puisée de 24,7 kW. La consommation dépend du temps de chauffe et de l'isolation. En moyenne, comptez environ 2 à 3 heures pour chauffer 200 litres.

Comment purger l'air du circuit ?

Ouvrez le robinet d'eau chaude le plus proche et laissez couler jusqu'à obtenir un débit constant sans air. Vérifiez aussi le groupe de sécurité pendant l'opération.

Que signifie le code 'EPBD080' ?

C'est le code produit du modèle BDE 80. Chaque capacité a son propre code : EPBD080 (80L), EPBD100 (100L), EPBD150 (150L), EPBD200 (200L), EPBD300 (300L).

Y a-t-il un kit électrique optionnel ?

Oui, un kit électrique est disponible en option. Il permet de passer du mode thermosiphon (sans électricité) à un mode avec résistance électrique. L'installation du kit nécessite un montage vertical.

Comment nettoyer l'extérieur du chauffe-eau ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs ou solvants qui pourraient endommager la tôle laquée. Débranchez l'appareil avant tout nettoyage.

MODE D'EMPLOI BDE DEVILLE

Piquage pour boucle sanitaire

Rapport qualité/prix (option)

Kit électrique (option)

Fabrication

• Cuve en acier émaillé
• Protégé par une anode interchangeable en magnésium
• Isolation thermique en mousse de polyuréthane expansé Tôle laquée

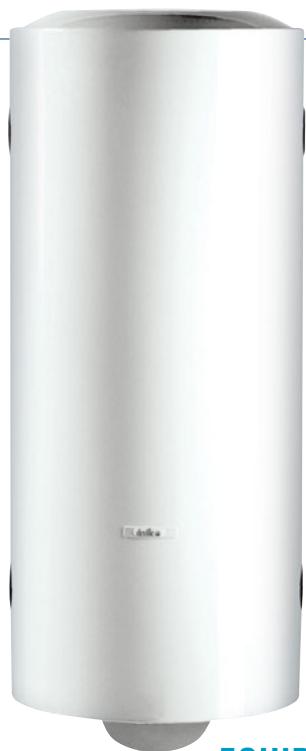

Installation

S'installe verticalement ou horizontalement à droite ou à gauche : simplicité - Fonctionne parfaitement en thermosiphon - Montage vertical obligatoire dans le cas d'utilisation d'un kit électrique - Murale (sauf BDE 300) - Pression de service maxi 7 bar

Equipements de SERIE

Anode de magnésium. (A vérifier tous les ans et à changer au moins tous les 2 ans, dans le cadre de la garantie) - Aquastat de réglage (sauf BDE 300) - Bride de visite

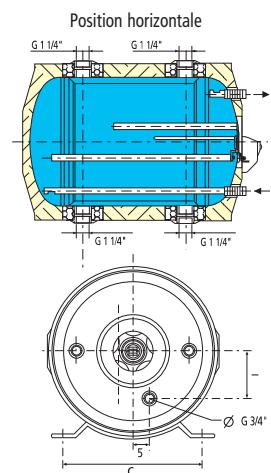

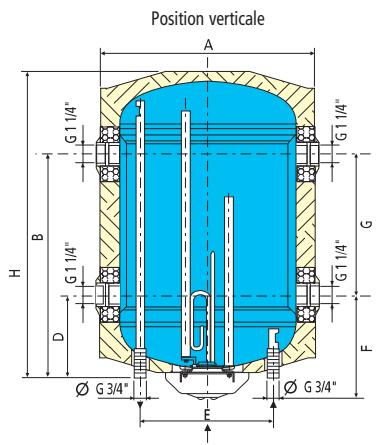

Implantation

circuit chauffage circuit eau sanitaire recyclage eau sanitaire

Dimensions (mm)	A	B	C	D	E	F	G	H	I
BDE 80	495	655	440	240	340	285	320	870	140
BDE 100	495	825	440	240	340	285	500	1040	140
BDE 150	505	1030	440	240	375	355	560	1250	148
BDE 200	505	1320	440	240	375	380	800	1540	148
BDE 300	560	1095	/	/	/	115	290	1760	/

BDE		80	100	150	200	300
Capacité	I	75	100	150	200	300
Puisance puisée	kW	12,3	14,4	18,6	24,7	41
Surface d'échange	m²	0,58	0,78	1,12	1,49	1,15
Poids	kg	45	51	65	80	101
Débit continu ΔT 30 °C	l/h	301	354	457	607	1 175
1er soutirage ΔT 30 °C	l/10 min	118	142	218	269	435
Prix (€ H.T.)		626,00	653,00	785,00	899,00	1 550,00
Code		EPBD080	EPBD100	EPBD150	EPBD200	EPBD300
