| Marque | DEVILLE |
| Modèle | ATRIUM 2000 |
| Catégorie | Poêle à fioul |
| Type de combustible | Fioul domestique |
| Capacité du réservoir | 8 litres |
| Diamètre du brûleur | 200 mm |
| Couleurs disponibles | Rouge, British Green, Brun-Flamme, Terracotta |
| Verre hublot | Oui, avec axe chromé (réf. P0G08281) |
| Système de commande | Distributeur (réf. P0011417/P06D) |
| Pièces d'usure principales | Joint de brûleur (P0026906), tresse (D0049640), anneau diffuseur (P0010008) |
| Entretien courant | Nettoyage du brûleur et du racleur, vérification des joints |
| Dispositifs de sécurité | Écran de bac, plaque arrière de protection, écran de réservoir |
| Références de pièces | Voir liste complète dans la notice technique (DT-F-003) |
| Documents associés | Notice d'utilisation, éclaté, mode d'emploi |
FOIRE AUX QUESTIONS - ATRIUM 2000 DEVILLE
Quel type de combustible utiliser avec le poêle ATRIUM 2000 ?
Le poêle ATRIUM 2000 fonctionne au fioul domestique. Utilisez exclusivement du fioul de qualité standard pour éviter d'endommager le brûleur.
Comment nettoyer le poêle ATRIUM 2000 ?
Pour nettoyer le poêle, utilisez un chiffon doux et sec. Le brûleur et le racleur (réf. P0007984) doivent être nettoyés régulièrement pour garantir une combustion optimale. Consultez la notice pour les intervalles d'entretien recommandés.
Comment remplacer le verre du hublot ?
Le verre du hublot (réf. P0006918) se remplace en démontant l'axe chromé (réf. P0G08281) et le ressort (P0008282). Veillez à manipuler avec précaution pour éviter de casser le verre.
Quelles sont les pièces d'usure courantes ?
Les pièces d'usure incluent le joint de brûleur (P0026906), la tresse (D0049640), l'anneau diffuseur (P0010008) et le tube inducteur (P0010847). Remplacez-les dès les premiers signes d'usure.
Comment régler la flamme du poêle ?
Le réglage de la flamme s'effectue via le distributeur (réf. P0011417/P06D). Consultez la notice pour les procédures précises. Une flamme jaune ou instable peut indiquer un besoin de nettoyage ou un mauvais réglage.
Où trouver les pièces détachées pour l'ATRIUM 2000 ?
Les pièces détachées sont disponibles chez votre revendeur DEVILLE ou en ligne. Utilisez les références de la liste éclatée (par exemple, P0029548 pour le couvercle) pour commander.
Comment installer le poêle ATRIUM 2000 ?
L'installation doit être réalisée par un professionnel qualifié. Assurez-vous de respecter les distances de sécurité par rapport aux matériaux combustibles et de prévoir une évacuation des fumées conforme.
Quels sont les problèmes courants et comment les résoudre ?
Parmi les problèmes fréquents : brûleur encrassé (nettoyer le racleur), fuite de fioul (vérifier les joints et le réservoir), flamme irrégulière (contrôler le distributeur et l'arrivée d'air).
Comment entretenir le réservoir de 8 litres ?
Le réservoir (réf. P0046354) doit être vidé et nettoyé périodiquement. Vérifiez le filtre (D0023793) et le bouchon (D0023792) pour éviter toute obstruction.
Que faire en cas de panne du poêle ?
En cas de panne, coupez l'alimentation en fioul et consultez la notice. Si le problème persiste, contactez un technicien agréé DEVILLE en lui communiquant le numéro de série de l'appareil.
Questions des utilisateurs sur ATRIUM 2000 DEVILLE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Poêle à fioul au format PDF gratuitement ! Retrouvez votre notice ATRIUM 2000 - DEVILLE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ATRIUM 2000 de la marque DEVILLE.

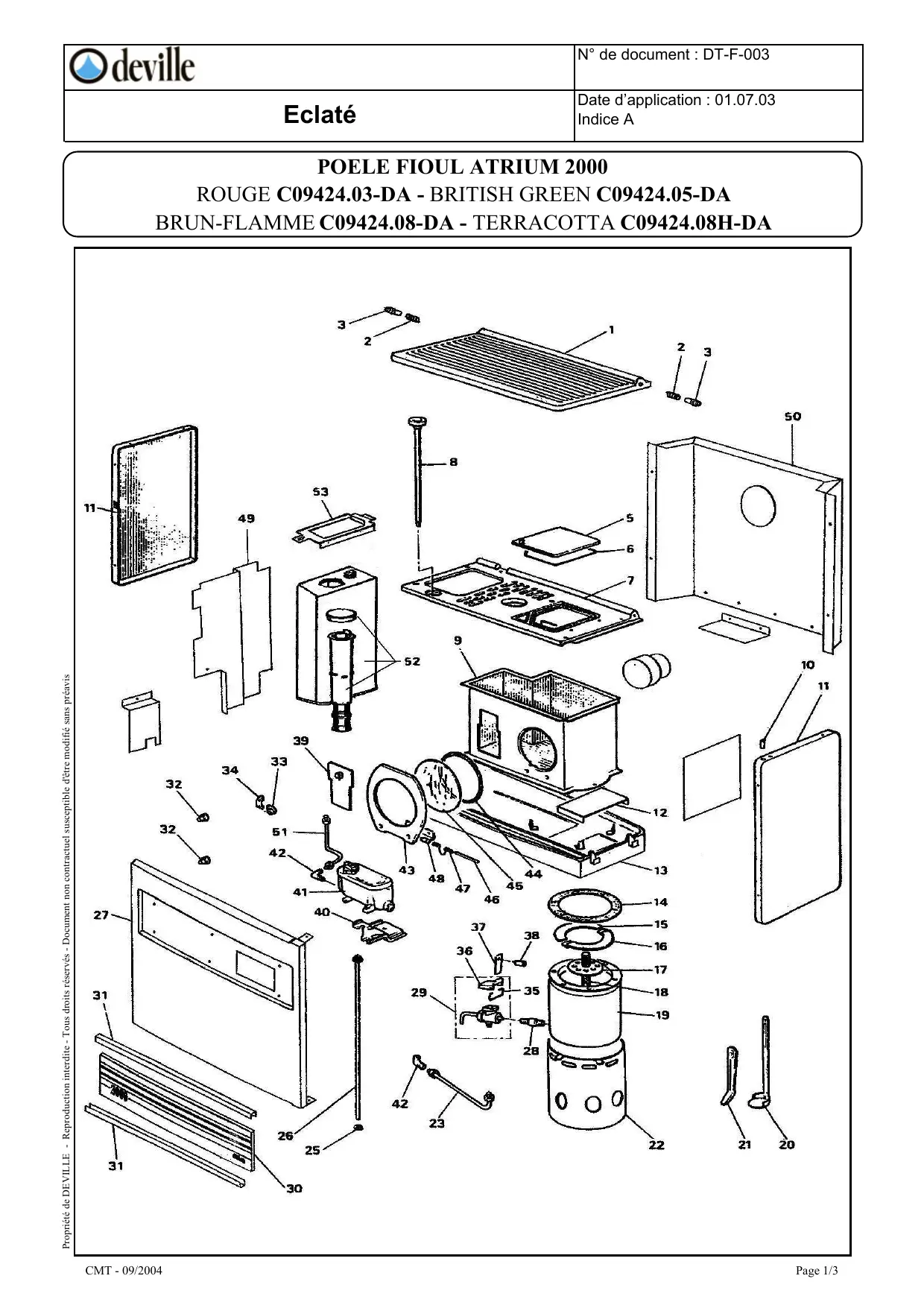

MODE D'EMPLOI ATRIUM 2000 DEVILLE
| odeville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |

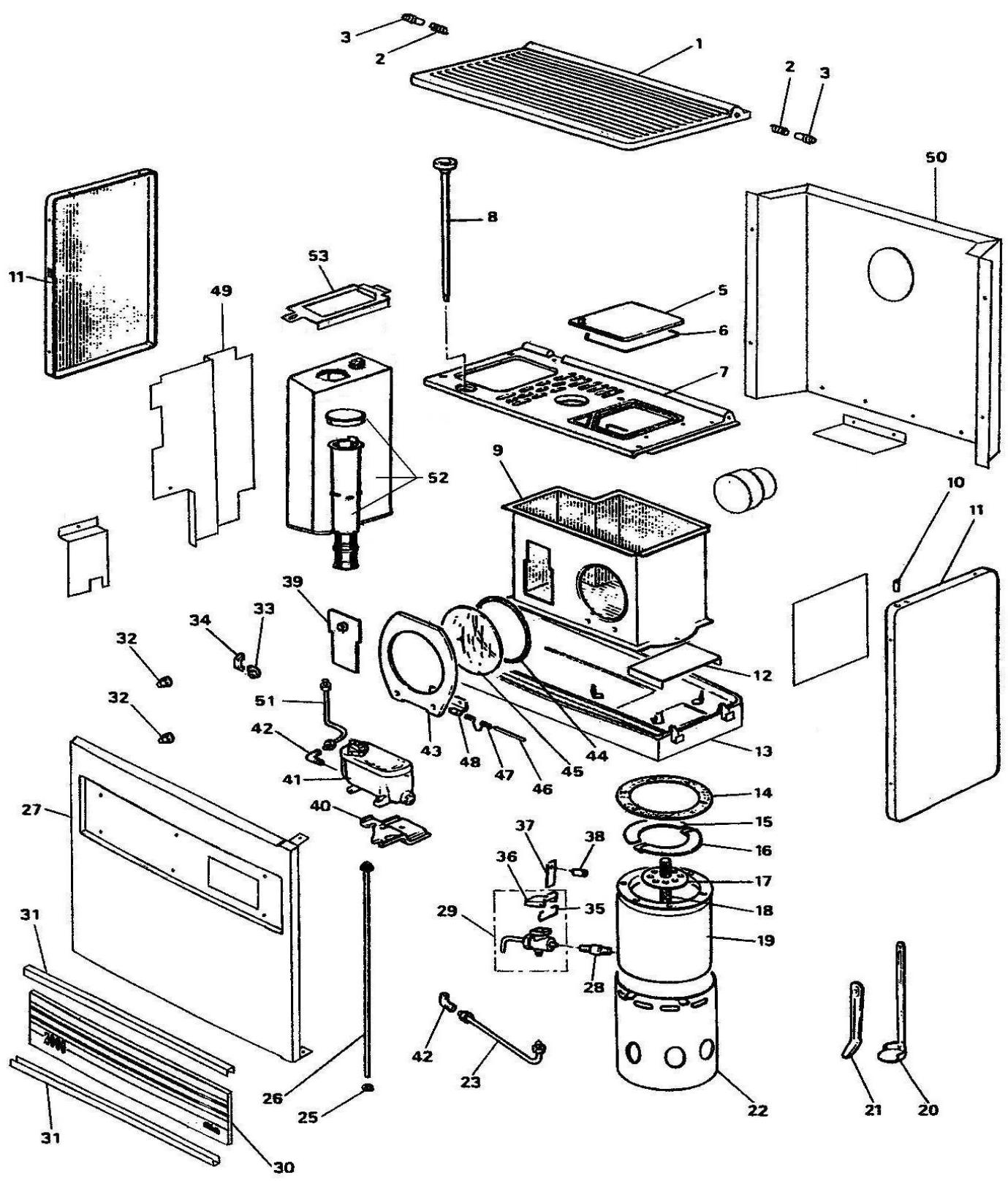

POELE FIOUL ATRIUM 2000
ROUGE C09424.03-DA - BRITISH GREEN C09424.05-DA
BRUN-FLAMME C09424.08-DA - TERRACOTTA C09424.08H-DA
POELE FIOUL ATRIUM 2000 ROUGE C09424.03-DA - BRITISH GREEN C09424.05-DA
| © deville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
BRUN-FLAMME C09424.08-DA - TERRACOTTA C09424.08H-DA
| REP. | DESIGNATION | REF. PIECE | lereURG | |
| 1 | Couvercle | A | P0029548/E03D | |
| Couvercle | B | P0029548/E05G | ||
| Couvercle | C | P0029548/E08G | ||
| Couvercle | D | P0029548/E08H | ||
| 2 | Ressort (2) | P0012385 | ||
| 3 | Axe de couvercle (2) | P0014964 | ||
| 5 | Tampon de dessus | P0T11206 | ||
| 6 | Tresse - 9 x 4,5 - blanche | D0049640 | X | |
| 7 | Dessus | P0T29541 | ||
| 8 | Ens. commande distributeur | P0011417/P06D | ||
| 9 | Ens. corps de chauffe | P0014476 | ||
| 10 | Eillet d'articulation | P0011585 | ||
| 11 | Panneau latéral (2) | A | P0029547/E03D | |
| Panneau latéral (2) | B | P0029547/E05G | ||
| Panneau latéral (2) | C | P0029547/E08G | ||
| Panneau latéral (2) | D | P0029547/E08H | ||
| 12 | Ecran de bac | P0020269 | ||
| 13 | Ens. bac | P0029273 | ||
| 14 | Joint de brûleur | P0026906 | X | |
| 15 | Demi-anneau | P0009883 | X | |
| 16 | Demi-anneau support | P0009882 | X | |
| 17 | Anneau diffuseur | P0010008 | X | |
| 18 | Tube inducteur | P0010847 | X | |
| 19 | Ens. brûleur - Ø200 | P0011517 | X | |
| 20 | Ens. racleur | P0007984 | ||
| 21 | Clé de tampon | P0008822 | ||
| 22 | Ens. enveloppe de brûleur | P0014521 | ||
| 23 | Alimentation brûleur | P0011391 | ||
A: C09424.03-DA
B: C09424.05-DA
C: C09424.08-DA
D: C09424.08H-DA
| odeville | N° de document : DT-F-003 |
| Eclaté | Date d'application : 01.07.03 Indice A |
POELE FIOUL ATRIUM 2000
ROUGE C09424.03-DA - BRITISH GREEN C09424.05-DA
BRUN-FLAMME C09424.08-DA - TERRACOTTA C09424.08H-DA
| REP. | DESIGNATION | REF. PIECE | lereURG |
| 44 | Tresse - Ø6,5 - blanche | D0045929 | X |
| 45 | Verre de hublot | P0006918 | |
| 46 | Axe de hublot chromé | P0G08281 | |
| 47 | Ressort de hublot | P0008282 | |
| 48 | Gond de hublot | P0008268 | |
| 49 | Ecran de réservoir | P0029543 | |
| 50 | Plaque arrière de protection | P0029385 | |
| 51 | Alimentation distributeur | P0045696 | |
| 52 | Ens. réservoir - 8L | P0046354 | |
| - | Filtre de réservoir | D0023793 | |
| - | Bouchon de réservoir | D0023792 | |
| 53 | Support réservoir | P0045695 | |
| - | Ens. réservoir - 8L (fer blanc)* C | P0045920 | |
| - | Ens. brûleur équipé - Ø200 | P0028675 | |
| - | Ens. bilame monté | P0012545 | |
| - | Rivet pop - 4-8 - alu. étanche (4) | P0033131 | |
| REP. | DESIGNATION | REF. PIECE | lere URG |
- Ens. réservoir (comprenant la plaque arrière de protection, l'alimentation distributeur, le réservoir et la visserie) à fournir pour les appareils C09424.08H-DA antérieurs au N° de série 924058 (07/2000).
A: C09424.03-DA
B: C09424.05-DA
C: C09424.08-DA
D: C09424.08H-DA
