240GV - Panneau solaire thermique DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire thermique
Marque	DEVILLE
Modèle	240GV
Dimensions (L x l x h)	2350 x 1070 x 95 mm
Poids à vide	38 kg
Poids avec fluide caloporteur	40 kg
Pression de service maximale	1,3 MPa
Type d'absorbeur	Surface sélective
Vitrage	Verre trempé
Isolation	Polyuréthane expansé
Cadre	Aluminium
Fluide caloporteur recommandé	NOXFLUIDE (monopropylène glycol)
Volume de fluide caloporteur	2 litres
Concentration antigel recommandée	33 % (pour -20 °C)
Inclinaison recommandée	1 à 2 % vers la sortie gauche
Orientation recommandée	Face au sud
Type de connexion	Parallèle, raccords mâles 3/4"
Garantie	3 ans
Entretien courant	Dépoussiérage des vitres tous les 2 ans
Maintenance périodique	Contrôle des fixations, étanchéité et niveau de fluide tous les 2 ans
Protection contre la foudre	Raccordement avec câble 16 mm² à la prise de terre
Sécurité	Utiliser EPI (lunettes, gants, casque, harnais) lors de l'installation

FOIRE AUX QUESTIONS - 240GV DEVILLE

Comment installer le capteur 240GV sur un toit plat ?

Fixez les triangles de support au toit en béton avec un système de fixation approprié. La distance entre les triangles doit correspondre aux 3/4 de la largeur du capteur. Posez le capteur sur les barres inclinées en laissant la protection vitrée en place, puis vissez les plaquettes de fixation dans la rainure du cadre. Assurez une inclinaison de 1 à 2 % vers la sortie gauche pour faciliter la purge d'air.

Quel fluide caloporteur utiliser et à quelle concentration ?

Utilisez le fluide NOXFLUIDE à base de monopropylène glycol. La concentration standard est de 33 % pour une protection antigel jusqu'à -20 °C. Adaptez la concentration selon le tableau : 23 % pour -10 °C, 31 % pour -15 °C, 37 % pour -20 °C, etc. Ne jamais utiliser sans eau au risque de corrosion.

Quelle inclinaison et orientation sont nécessaires pour un rendement optimal ?

Orientez les capteurs face au sud avec une inclinaison égale ou supérieure à la latitude du lieu (en France, entre 45° et 50°). Une déviation mineure par rapport au sud n'affecte pas trop le rendement. Évitez tout ombrage, la distance minimale aux obstacles doit être de 2 à 2,5 fois leur hauteur.

Comment purger l'air du circuit fermé ?

Installez une soupape d'aération au point le plus élevé du système. Assurez une inclinaison de 1 à 2 % vers la sortie gauche pour que l'air puisse remonter. Lors du remplissage, versez le fluide lentement par la trappe d'aération supérieure. Vérifiez l'absence de bulles d'air dans les capteurs.

Que faire en cas de bris de verre du capteur ?

Remplacez immédiatement la vitre brisée. L'absorbeur exposé aux rayons UV peut être endommagé rapidement. Contactez un installateur agréé pour le remplacement. La garantie ne couvre pas le bris de verre.

Comment raccorder plusieurs capteurs en parallèle ?

Utilisez les 4 sorties disponibles pour les capteurs du milieu. Pour 3 capteurs : connectez la sortie inférieure du premier capteur à droite à la pompe, bouchez la sortie supérieure. Connectez la sortie supérieure du dernier capteur à gauche à l'échangeur thermique, bouchez la sortie inférieure. Utilisez des raccords de jonction Ø22 fournis dans les packs.

Quelle est la pression de service maximale ?

La pression opérationnelle maximale est de 1,3 MPa (13 bars). Veillez à ne pas dépasser cette valeur pour éviter d'endommager les capteurs. Utilisez un vase d'expansion adapté dans le circuit.

Comment entretenir le panneau solaire ?

Tous les deux ans : vérifiez le serrage des fixations et des plaquettes, dépoussiérez les vitres avec un chiffon doux, contrôlez l'étanchéité des joints, vérifiez le niveau de fluide et complétez si nécessaire, et assurez-vous que l'inclinaison est toujours de 1 à 2 % vers la sortie.

Quelles précautions de sécurité prendre lors de l'installation ?

Portez des équipements de protection : lunettes, chaussures de sécurité, gants et casque. Utilisez des échelles stables inclinées à 70° environ. Pour les toits, portez un harnais attaché à un point sûr. En cas de câbles électriques à proximité, maintenez une distance de sécurité : 1 m pour <1000 V, plus de 5 m si tension inconnue.

Comment protéger le capteur contre la foudre ?

Connectez les parties métalliques du capteur à l'installation de protection contre la foudre existante avec un câble de section 16 mm². En l'absence de paratonnerre, reliez à une prise de terre avec un câble de même section. Le câble doit passer à l'extérieur de l'habitation. Consultez un spécialiste pour plus de détails.

MODE D'EMPLOI 240GV DEVILLE

	200GV	240GV
Dimensions A x B x C (mm)	2060 x 1070 x 95	2350 x 1070 x 95
Poids collecteur vide (kg)	33,5	38
Poids collecteur avec liquide caloporteur (kg)	35	40
Pression opérationnelle maximale (MPa)	1,3	1,3

Les capteurs 200GV-240GV sont des capteurs de type plan avec absorbeur à surface sélective, avec vitre en verre trempé, isolation en polyurethane expansé et encadrement en aluminium.

A. mesures de sécurité

• Utiliser des outils de montage normalisés et un matériel de protection contre les chutes, utiliser des échelles en parfait état et veiller à ce qu'elles soient placées en toute sécurité (inclinaison ~ 70°) contre des points sécurisés. Utiliser des harnais et des ceintures de sécurité.
• En cas de travaux à proximité de câbles électriques, veiller à les mettre hors tension ou à les recouvrir ou à les maintenir à une distance de sécurité de :

1 m pour une tension jusqu'à 1000 V. plus de 5 m pour une tension inconnue

• Porter des lunettes de protection, des chaussures de sécurité, des gants et un casque conformes aux normes de sécurité.

B. Choix de l'emplacement de l'installation

Les capteurs 200GV-240GV peuvent être installés sur toits plats ou au sol, où le besoin de l'emplacement est relativement simple, ou sur toits pentus avec une orientation et une inclinaison bien définies.

S'il n'est pas possible d'obtenir l'orientation et l'inclinaison nécessaires au bon fonctionnement de l'installation, envisager une augmentation de la surface des capteurs afin de compenser la perte de rendement due à un positionnement non optimal.

Le choix de l'emplacement de l'installation dépend de plusieurs critères :

• Les capteurs doivent être orientés face au Sud (s'aider d'une boussole pour repérer le Sud). Une déviation mineure jusqu'à par rapport au Sud n'attaque pas particulièrement le rendement.
• Les capteurs ne doivent pas être ombragés par des obstacles adjacents.
• d'au moins 2 à 2,5 fois la hauteur de l'obstacle.
• supérieure à la latitude du lieu d'emplacement (France : de Marseille à Lille de latitude environ).

Pour les installations centralisées, les capteurs installés sur toits de moins de fonctionnent tout aussi bien jusqu'à d'inclinaison, avec une très légère baisse de rendement de 5-7 % dans le cas de toiture à.

De ce fait, pour les toits à faible inclinaison, il est possible de monter les capteurs sur un support métallique similaire à ceux utilisés pour les installations sur toit plat. Pour la fourniture d'un tel support, nous consulter.

Enfin, le rendement reste optimal jusqu'à une inclinaison de.

• Les capteurs doivent être placés le plus près possible du réservoir solaire.
• Les capteurs doivent être installés dans un endroit sécurisé et facile d'accès pour la maintenance.

C. assemblage

Le travail d'assemblage et de connexion doit être assuré par des techniciens spécialisés et dûment agréés.

Installation d'un seul capteur

1. Visser les angles des supports adaptés au capteur à installer, selon le cas B45G200 ou B45G250, afin de former deux triangles.

La barre verticale a pour code 45Y2, l'horizontale 45L2 et celle en biais 45K2.

Puis visser sur les deux barres verticales 45Y2 les deux lames en forme de X et enfin visser les deux lames entre elles au point de croisement.

- Installation d'un capteur solaire Deville Thermique sur toit plat ou terrasse -

1. Fixer les triangles sur le toit en béton avec un système de fixation approprié et bien vérifier la stabilité de l'ensemble. La distance séparant les triangles doit correspondre aux 34 de la largeur du capteur.
2. Visser légèrement les plaquettes de fixation (s) sur les barres inclinées aux points (c) et (d) en sélectionnant un des trois troughs disponibles aux points (c) et (d) des barres inclinées, de façon à ce que le capteur à installer, vu de face, ait une inclinaison vers la gauche.
3. En maintenant en place l'emballage de protection côté vitre, poser les capteurs sur les barres inclinées puis, dans un premier temps, essayer de faire glisser les plaquettes de fixation (s) au point (d) dans la rainure du cadre du capteur, puis procéder identiquement avec les plaquettes de fixation (s) au point (c) et enfin visser fermement.

Il est primordial de laisser en place la protection sur le devant du capteur jusqu'à ce que tout le système soit rempli de fluide caloporteur, autrement l'exposition au soleil à des températures très élevées peut provoquer des dommages sur les capteurs vides.

1. Vérifier qu’ électionner d’autres trous et renouveler l’opération. Cette inclinaison est indispensable pour faciliter la purge d’air du circuit fermé qui doit se faire par une soupape d’aération à installer au point le plus élevé du système.
2. équats isolés thermiquement. L'écartement entre les capteurs doit être réduit au minimum. L'ensemble des capteurs doit être relié au réservoir d'eau chaude par une tuyauterie correctement isolée.

Pour la connexion en parallèle de 3 capteurs (ou plus), utiliser les 4 sorties disponibles pour le(s) capteur(s) du milieu ; connecter la sortie inférieure du premier capteur à droite à la pompe de circulation et fermer avec un bouchon la sortie supérieure ; puis connecter la sortie supérieure du dernier capteur à gauche à l'échangeur thermique du réservoir d'eau chaude et fermer la sortie inférieure avec un bouchon.

Une pompe de circulation automatique doit être utilisée pour faire circuler le liquide caloporteur dans le circuit fermé.

Vérifier une fois de plus que tous les capteurs ont une inclinaison constante et continue.

1. Préparer l'eau glycolée à partir du liquide caloporteur NOXFLUIDE qui possède des propriétés anti-gel et anti-corrosion lorsqu'il est utilisé avec un pourcentage de concentration de 33%. Suivre le tableau ci-après pour obtenir les autres résultats anti-gel.

Température (°C)	-10°	-15°	-20°	-25°	-30°	-35°
Pourcentage de concentration (%)	23	31	37	43	48	53

1. Verser la solution anti-corrosion et anti-gel dans le système, en utilisant la trappe d'aération la plus élevée
2. Vérifier de nouveau l'inclinaison et l'étanchéité du système.

B. Sur toits pentus avec charpente et tuiles

1. Vérifier auprès du constructeur du bathtub que le toit peut bien supporter le poids des capteurs replis d'eau et exiger une certification écrite. Faire contrôle par les autorités techniques locales si nécessaire.
2. Retirer du toit suffisamment de tuiles pour que les grosses poutres verticales en bois apparaisent.

Les capteurs solaires Deville Thermique présentent des « gorges de fixation » en périphérique pour leur mise en œuvre (voir ci-dessous).

- Installation de capteurs solaires Deville Thermique sur toit en pente (coupe) -

- Installation d'un capteur solaire Deville Thermique sur toit en pente (vue de face)

- Installation de deux capteurs solaires Deville Thermique sur toit en pente (vue de face) -

1. Prendre dans le kit support BRF1 les quatre lamelles en acier n°AG (ou six lamelles dans le kit BRF2) et les visser sur les poutres en bois avec des vis appropriées de façon à ce que ces quatre (ou six) lamelles forment un grand rectangle. La distance entre les deux poutres sélectionnées, pour fixer les lamelles formant le grand bord horizontal du rectangle, doit correspondre aux 34 de la largeur du capteur.

Donner aux lamelles la forme appropriée afin que l'extrémité libre soit placée au-dessus des tuiles quand celles-ci seront remises en place.

Ainsi sont fixées sur la toiture les quatre (ou six) lamelles sur lesquelles doivent être visées les barres 45K2. Les lamelles du bas et du haut doivent avoir un écartement suffisant pour permettre la fixation des deux (ou trois) barres 45K2.

Sélectionner les perforations les dernières adaptées sur les lamelles AG pour que les trous (c) et (d) des barres 45K2 seront pratiquement en position parallèle entre elles.

1. Remettre en place les tuiles ayant été ôtées et colmater la toiture autour des trous avec une matière imperméable appropriée.
2. Prendre les deux (ou trois) barres 45K2 et les visser sur les lamelles en acier en position verticale en utilisant les vis du kit. S'assurer que les barres sont bien en parallèles au toit et entre elles, et au même niveau. Sur les barres 45K2 peuvent être mainte ). Pour les versions 1 capteur, les barres 45H ne sont pas nécessaires. Dans ce but, sélectionner ceux des trois trous des barres 45K2 les plus appropriés aux points (c) et (d).

Utiliser les trough des barres 45H permettant de les positionner presque symétriquement au centre des barres 45K2. Dans le cas où aucun des troughs prévus ne conviendrait, en percer un de 0 9 au bon endroit.

1. Procéder de même pour tous les capteurs devant être installés sur le toit.
2. Vissez légèrement les petites plaquettes en acier (s) sur la barre 45H au trou le mieux placé
3. À présent, les capteurs peuvent être placés soit sur les barres 45H (pour les versions deux ou trois capteurs) soit directement sur les barres 45K2 (pour les versions un capteur), puis en glissant les plaquettes dans la rainure du cadre du capteur et enfin visser fermement.

Bien vérifier que chaque capteur a une inclinaison de 1 - 2% vers la sortie située sur la gauche. Ceci est aussi valable pour les capteurs entre eux si il y en a plusieurs. Ne pas enlever la protection sur le devant du capteur jusqu'à ce que tout le système soit rempli de fluide caloporteur, autrement l'exposition au soleil à des températures très élevées peut provoquer des dommages sur les capteurs vides. Vérifier qu'il y ait bien une inclinaison de 1 - 2% vers la sortie sur la gauche, sinon dévisser les points (c) et (d), sélectionner d'autres trous et renouveler l'opération.

Cette inclinaison est indispensable pour faciliter la purge d'air du circuit fermé qui doit se faire par une soupape d'aération à installer au point le plus élevé du système.

1. Pour obtenir un rendement maximum en cas de toiture en pente faible, visser sur la partie supérieure des lamelles de fixation en acier les barres BRF45 de taille adaptée (voir schéma ci-dessous), y visser les barres 45K2 et continuer l'installation comme précédemment, afin que les capteurs soient bien inclinés.

Pour la fourniture d'un tel support, nous consulter.

- Installation d'un capteur solaire Deville Thermique à 45° sur toit en pente (coupe) -

1. Des tubes filetés de 12 se trouvent aux sorties et entrées situées à l'arrière des capteurs. Les connecter avec des raccords appropriés en essayant d'éviter de faire des coudes de détention d'air. Les raccords doivent être thermiquement isolés.

Toujours se servir d'une deuxième clé de compensation lors de la connexion des raccords, autrement les soudures du capteur risquent de casser.

En cas de rangée de plus de 5 capteurs, utiliser des joints d'expansion afin d'éviter une déterioration des matériaux se dilatant à haute température.

1. Préparer la solution anti-gel et anti-corrosion, selon les instructions ci-dessus, et la verser progressivement dans le système par la trappe d'aération la plus élevée ou toute autre méthode appropriée, en veillant à ne pas faire entrer d'air dans les capteurs.

Une purge d'air parfaite est indispensable pour le bon fonctionnement de toute installation solaire.

1. Vérifier de nouveau l'inclinaison et la bonne fixation du système.

D. transport et manipulation

• Les capteurs sont emballé ène d'au moins 2 cm d'épaisseur entre eux.
• Lors de l'installation, garder le carton du haut en place jusqu'à ce que le circuit soit rempli de fluide caloporteur. Ainsi la vitre seraromeux protégée contre les chocs thermiques ou mecaniques.

E. protection contre la foudre

Connecter les capteurs (parties métalliques) avec un câble de 16 mm² à l'installation de protection contre la foudre, si elle existe, ou les relier à une prise de terre à l'aide d'un câble de même dimension. Ce câble doit passer à l'extérieur de l'habitation. Se faire conseiller par un spécialiste pour davantage de renseignements.

F. raccordement des capteurs 200gv-240gv

Nos raccords de connexion sont livrés de série uniquement lors de l'achat d'un pack solaire complet (capteurs + alimentation solaire + station solaire + fluide caloporteur + vase d'expansion).

Pour 1, 2 ou 3 capteurs :

• 2 raccords mâles 3/4 par capteur pour entrée et sortie
• 2 raccords mâles 3/4 par capteur + 2 bouchons femelles 3/4 pour obturer les 2 autres orifices
• 2 ou 4 raccords de jonction Ø22 dans le cas de 2 ou 3 capteurs

PACKSOL	A	B	C	D	E	F	G	H	I	J
Raccords mâle 3/4	4	4	4	4	4	4	4	4	4	4
Bouchons femelle 3/4	2	2	2	2	2	2	2	2	2	2
Raccords de jonction Ø 22	0	0	0	2	2	2	2	4	4	4

Tableau répertoriant le nombre et le type de raccords pour les différents packs solaires proposés par Deville Thermique

Remarque : Dans le cas d'une commande de capteurs au détail, les raccords de connexion sont en option.

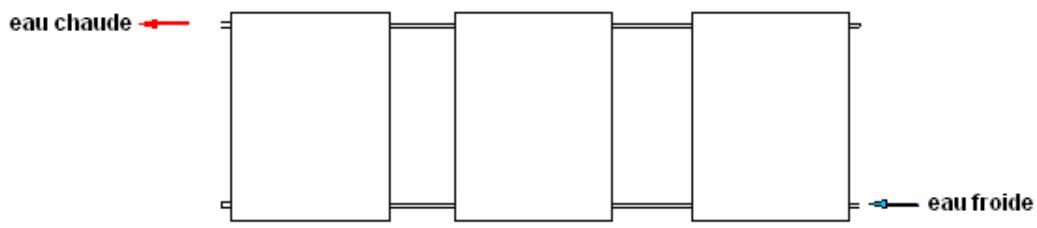

Connexion en parallèle

La connexion en parallèle est préconisée dans la majorité des cas afin d'éviter un surchauffement en été.

Ce type de connexion est le plus courant et est adapté à des quantités importantes d'eau chaude à 50 - 60° pour couvrir les besoins de toute une famille dans la journée.

Le NOXFLUIDE est un fluide caloporteur à base de monopropylène glycol non toxique pour la peau et d'inhibiteurs de corrosion. Il doit toujours être mélangé avec de l'eau pour ne pas être corrosif.

Il est conseillé de l'utiliser avec une concentration de 33% car dans cette proportion il est efficace en tant que fluide anti-gel et anti-corrosion.

En cas de températures ambiantes très basses, augmenter le pourcentage du volume selon le tableau ci-après :

Température (°C)	-10°	-15°	-20°	-25°	-30°	-35°
Pourcentage de concentration (%)	23	31	37	43	48	53

• Tenir les bouteilles du fluide caloporteur hors de portée des enfants, ne pas le mélanger à des produits acides, et toujours mettre des gants lors des manipulations.
• Si le fluide caloporteur est mis en contact avec les yeux, rincer abondamment. Si avalé par erreur, boire de l'eau en abondance et contacter un centre anti-poison.

A noter que la quantité de fluide caloporteur totale contenue dans les capteurs est d'environ 1,5 litres pour le modèle 200GV et 2 litres pour le modèle 240GV.

Il est par ailleurs très important que le système soit parfaitement rempli de liquide caloporteur sans aucun piège à air, pour assurer son bon fonctionnement.

H. perte de pression

Pour la taille de la pompe de circulation, se reférer aux tableaux ci-après précisant la perte de pression par rapport au début de fluide caloporteur passant dans le collecteur :

200GV / 240 GV

Débit volumétrique (Kg/s)	0,01	0,02	0,03	0,04	0,05	0,06
Perte de pression (Pa)	-	60 / 73	250 / 305	480 / 585	820 / 1000	1 250 / 1525

MANUEL de maintenance et d'entretien

Pour que les capteurs 200GV-240GV restent performants, il est conseillé d'assurer une maintenance minimum et d'appliquer les règles d'entretien ci-après.

Tous les deux ans :

I. Vérifier que les points d'attache des supports sont bien serrés et que les plaquettes de fixation (c) et (d) sont bien visées. Dans le cas contraire, les fixer correctement ou les replacer si nécessaire. II. Dépoussiérer les vitres afin d'augmenter le rendement. III. Remplacer la vitre si elle est brisée et ouvrir la trappe d'aération en plastique dans le cas de moisissure à l'intérieur du vitrage.

Dans le cas de bris de verre, le remplacement du verre doit être immédiat ; dans ce cas contraire, l'absorbeur risque d'être endommagé.

IV. Contrôler le niveau du fluide caloporteur et si nécessaire remplir le système par la trappe du haut (trappe d'aération) ou par tout autre moyen approprié. V. Vérifier l'étanchéité des capteurs et des joints. VI. Vérifier à nouveau l'inclinaison des capteurs afin d'éviter d'éventuels pièges à air.

Liquide caloporteur

Il est recommandé de stocker le liquide caloporteur dans une pièce ou un local aéré, à une température comprise entre 20°C et 30°C. Le carton doit rester fermé et entreposé dans un endroit sec, loin de toute source inflammable.

Remarque

Dans un pays comme la France et pour un système centralisé bien dimensionné, une surchauffe des capteurs est un cas de figure exceptionnel. Néanmoins, après une très longue absence en période de forte canicule, il est conseillé de vérifier le niveau du fluide caloporteur et éventuellement de le compléter si une évaporation en avait diminué la quantité.

A. modalités

En dehors de la garantie légale, à raison des vices cachés, DEVILLE THERMIQUE garantit le matériel en cas de vices apparents ou de non-conformité du matériel livré ou matériel commandé.

Sans préjudice des dispositions à prendre vis-à-vis du transporteur, les réclamations lors de la réception du matériel sur les vices apparents ou la non-conformité, doivent être formulées auprès de DEVILLE THERMIQUE par l'acheteur dans les cinq jours de la constatation du vice par voie de lettre recommandée avec demande d'avis de réception.

Il appartient à l'acheteur de fournir toute justification quant à la réalité des vices ou des anomalies constatées. L'acheteur doit, par ailleurs, laisser à DEVILLE THERMIQUE toute facilité pour procéder à la constatation de ces vices ou anomalies et pour y porter remède. De même l'acheteur doit tenir les matériels non conformes à la disposition de DEVILLE THERMIQUE, selon les instructions de cette dernière.

Tout retour du matériel doit faire l'objet d'un accord préalable.

B. Étendue

La garantie de DEVILLE THERMIQUE couvre, à l'exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuit ou la réparation du matériel ou de l'élément reconnu défectueux (hors pièces d'usure) par ses services à l'exclusion des frais de main-d'œuvre, de déplacement et de transport.

Les pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture; toute garantie complémentaire consentie par un revendeur de DEVILLE THERMIQUE n'engage pas DEVILLE THERMIQUE.

La présentation du certificat de garantie portant le cachet à date du revendeur DEVILLE THERMIQUE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit être présenté lors de la demande de réparation de l'appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l'organisation propre à DEVILLE THERMIQUE, être retourné à celle-ci dans les délais impartis. À défaut, la date figurant sur la facture émise par DEVILLE THERMIQUE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci.

C. durée et date de départ

La durée de la garantie assurée par Deville Thermique est de 3 ans pour les capteurs solaires à compter de la date d'achat de l'appareil par l'usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis.

La réparation, le remplacement ou la modification de pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu en aucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques.

La durée de garantie s'exprime à compter de la date d'achat de l'appareil par l'usager mais, au plus tard, douze mois après la date de facturation DEVILLE THERMIQUE.

D. exclusion

La garantie ne s'applique pas dans les cas suivants, sans que cette liste soit exhaustive : Installation et montage des appareils dont la charge n'incombe pas à DEVILLE THERMIQUE. En conséquence, DEVILLE THERMIQUE ne peut être tenue pour responsable des dégâts matériels ou des

accidents de personne consécutifs à une installation non conforme aux dispositions légales et réglementaires;

i) Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d'utilisation industrielle ou commerciale ou employ du matériel dans des conditions differentes de celles pour lesquelles il a ete construit. C'est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE THERMIQUE. ii) Anomalie, déterioration ou accident provenant de chic, chute, négligence, défaut de surveillance ou d'entretien de l'acheteur. iii) Modification, transformation ou intervention effectuee par un personnel ou une entreprise non agreee par DEVILLE THERMIQUE ou realizee avec des pieces de rechange non d'origine ou non agreees par le constructeur.

La garantie ne couvre pas les bris de verres, les dommages sur les capteurs dus à une pression trop élevée de l'eau de ville, les dommages provoqués par une personne non qualifiée, dus à un sabotage, dus au gel, à un tremblement de terre...

Dans le cas de bris de verre, le remplacement du verre doit être immédiat ; dans le cas contraire, l'absorbeur risque d'être endommagé.

ZAC Les Marches du Rhône-Est 69720 Saint-Laurent-de-Mure
