Type de produit	Routeur 4G LTE
Normes réseau	4G LTE, 3G, 2G
Vitesse de connexion	Jusqu'à 150 Mbps en téléchargement, 50 Mbps en envoi
Ports LAN	4 ports Ethernet 10/100 Mbps
Wi-Fi	Wi-Fi 802.11n, 2.4 GHz
Alimentation électrique	Adaptateur secteur 12V/1A
Dimensions approximatives	200 x 130 x 30 mm
Poids	300 g
Compatibilités	Compatible avec la plupart des opérateurs 4G
Fonctions principales	Partage de connexion, gestion des utilisateurs, sécurité WPA/WPA2
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Firewall intégré, filtrage d'URL, VPN pass-through
Informations générales	Idéal pour les utilisateurs nomades et les petites entreprises

FOIRE AUX QUESTIONS - DWR 921 4G D-LINK

Comment réinitialiser le D-LINK DWR 921 4G aux paramètres d'usine ?

Pour réinitialiser le DWR 921, appuyez sur le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment configurer le D-LINK DWR 921 4G pour la première fois ?

Connectez-vous à l'interface de gestion via un navigateur en entrant l'adresse IP par défaut (192.168.0.1), puis suivez les instructions à l'écran pour configurer la connexion 4G.

Que faire si le D-LINK DWR 921 ne se connecte pas à Internet ?

Vérifiez que la carte SIM est correctement insérée et active. Assurez-vous également que les paramètres APN sont correctement configurés dans l'interface de gestion.

Comment changer le mot de passe Wi-Fi du D-LINK DWR 921 4G ?

Accédez à l'interface de gestion, allez dans la section 'Paramètres sans fil' et modifiez le mot de passe dans le champ dédié, puis sauvegardez les modifications.

Le D-LINK DWR 921 4G ne détecte pas ma carte SIM, que faire ?

Assurez-vous que la carte SIM est compatible avec le DWR 921, et qu'elle n'est pas bloquée. Essayez également de redémarrer l'appareil.

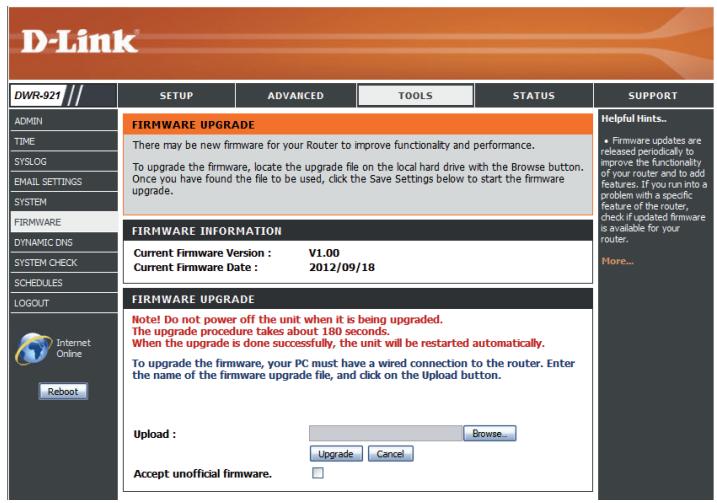

Comment mettre à jour le firmware du D-LINK DWR 921 4G ?

Téléchargez la dernière version du firmware depuis le site officiel de D-LINK, puis accédez à l'interface de gestion et allez dans 'Mise à jour du firmware' pour télécharger le fichier.

Comment vérifier l'état de la connexion 4G sur le D-LINK DWR 921 ?

Dans l'interface de gestion, allez à la section 'État' et vérifiez les informations sur la connexion 4G, y compris la puissance du signal et l'état de la connexion.

Le D-LINK DWR 921 4G ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Testez avec un autre adaptateur secteur si possible.

Comment configurer un réseau invité sur le D-LINK DWR 921 4G ?

Accédez à l'interface de gestion, allez dans 'Paramètres sans fil' et activez l'option 'Réseau invité', puis configurez les paramètres selon vos préférences.

MODE D'EMPLOI DWR 921 4G D-LINK

Manuel d'utilisation

Routeur LTE 4G

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Copyright © 2013 par D-Link Corporation, Inc.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Corporation, Inc.

Règles FCC

Ce dispositif se conforme à la partie 15 des Règles FCC. Le fonctionnement est soumis aux deux conditions suivantes : 1) Ce dispositif ne risque pas de produire des interférences nuisibles, et 2) il doit accepter tous types d'interférences reçues, y compris celles qui peuvent entraîner un dysfonctionnement.

Ce périphérique a été testé et s'avère conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 des Règles FCC. Ces limites sont destinées à fournir une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut rayonner une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences nuisibles avec la communication radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produise dans une installation donnée. Si cet équipement produit des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en effectuant une ou plusieurs mesures suivantes :

• Réorientation ou déplacement de l'antenne réceptrice.
• Éloignement de l'équipement et du récepteur.
• Connexion de l'équipement dans une prise d'un autre circuit que celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Tout changement ou toute modification non expressément approuvés par la partie responsable de sa conformité risque d'invalider l'autorisation d'utiliser l'appareil accordée à l'utilisateur.

La ou les antennes utilisées pour cet émetteur ne doivent pas être placées près d'une autre ANTENNE OU d'un autre émetteur ni fonctionner en conjunction avec ceux-ci.

Ce périphérique est conforme aux limitations concernant l'exposition aux radiations établies par la FCC dans un environnement non contrôlé. Pour éviter tout risque de dépasser les limites d'exposition à la radiofréquence établies par la FCC, personne ne doit s'approcher des antennes à moins de 20 cm lorsqu'elles fonctionnent.

Préface

Marques commerciales

Régles FCC. ii

Contenu de la boîte 1

Configuration système requise 1

Description du matériel 3

Panneau arrière 3

Façade 4

Voyants 5

Installation 6

Connexion au réseau. 6

Éléments à prendre en compte avant d'installer le réseau

ans fil 7

Configuration. 8

Utilitaire de configuration Web 8

Configuration 9

Internet 9

Assistant de configuration de connexion Internet9

Configuration manuelle de connexion Internet.12

Connexion Internet 12

IP statique 13

IP dynamique (DHCP) 14

PPPoE 15

PPTP 17

L2TP 19

3G/4G 20

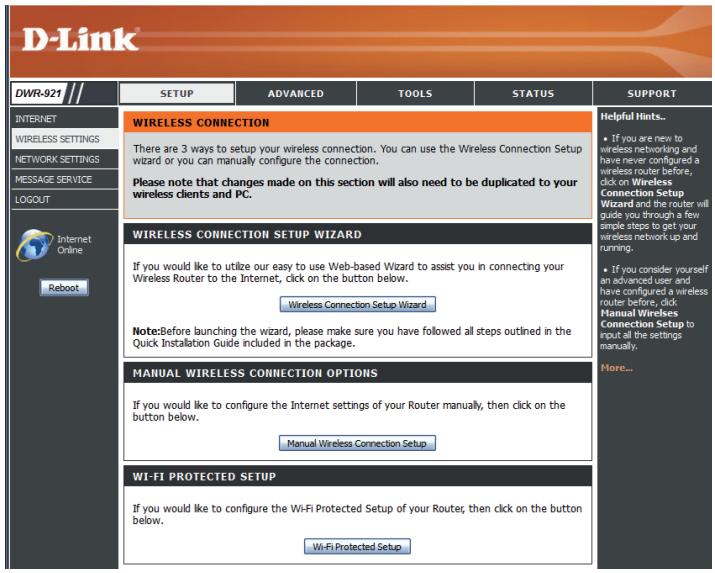

Paramètres sans fil 22

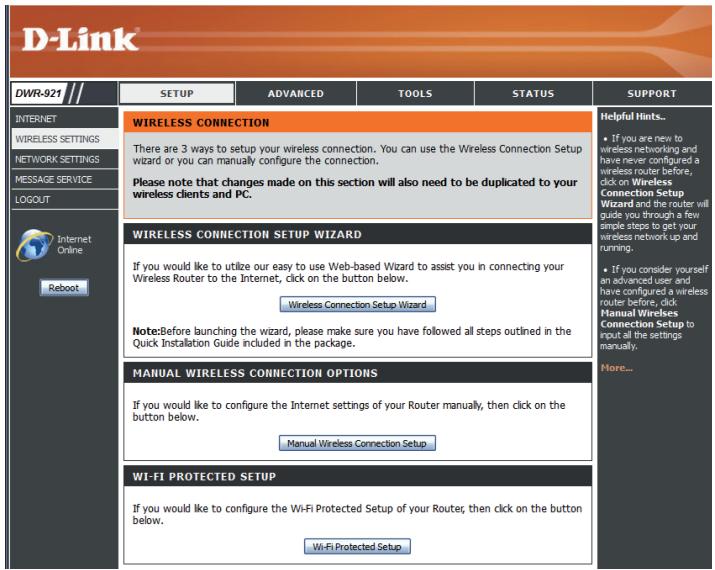

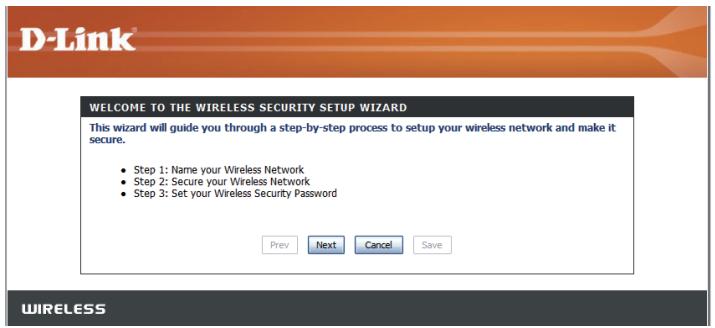

Assistant de configuration de connexion sans fil22

Configuration manuelle de la connexion sans fil24

Paramètres sans fil 25

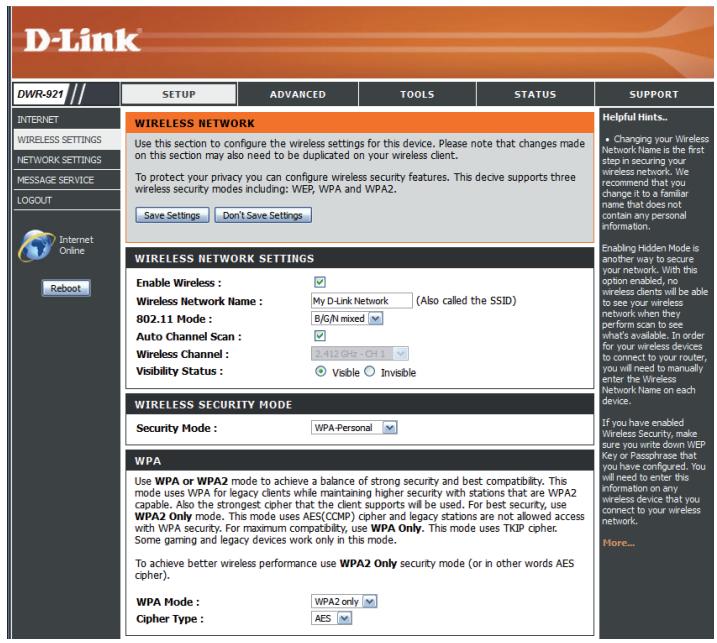

Mode de sécurité sans fil 26

Paramètres réseau 31

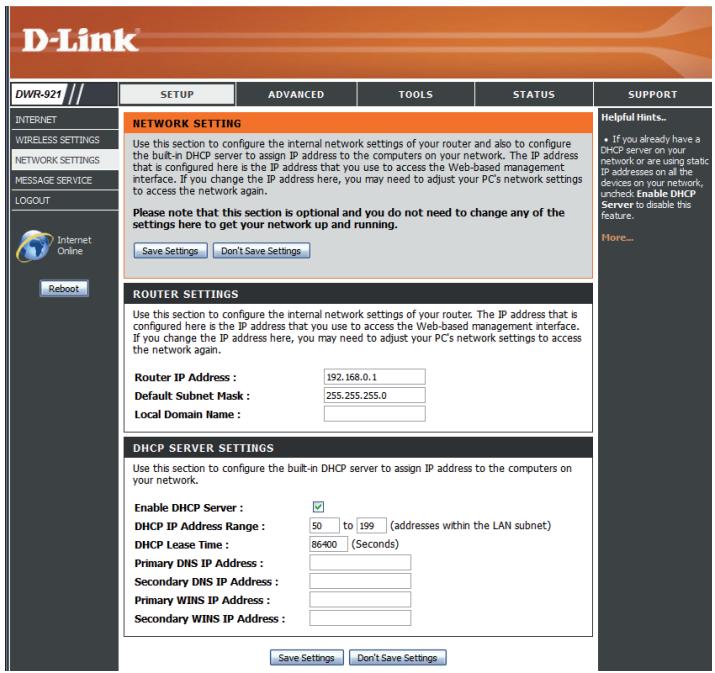

Paramètres du routeur 31

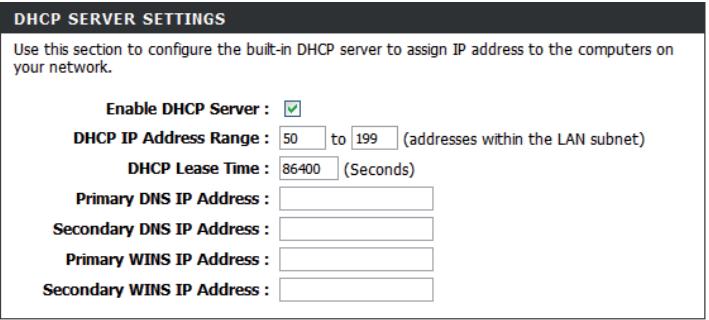

Paramètres du serveur DHCP 32

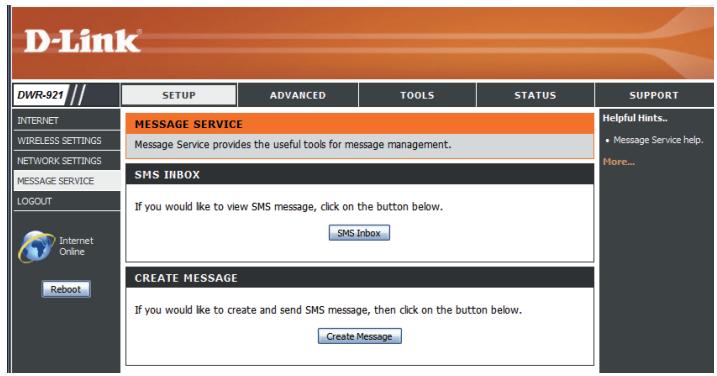

Service de messagerie 33

Boîte de réception SMS 33

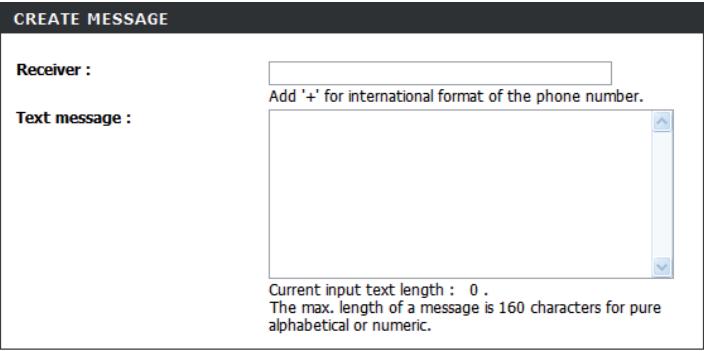

Créer un message 34

Avancé 35

Serveur virtuel 35

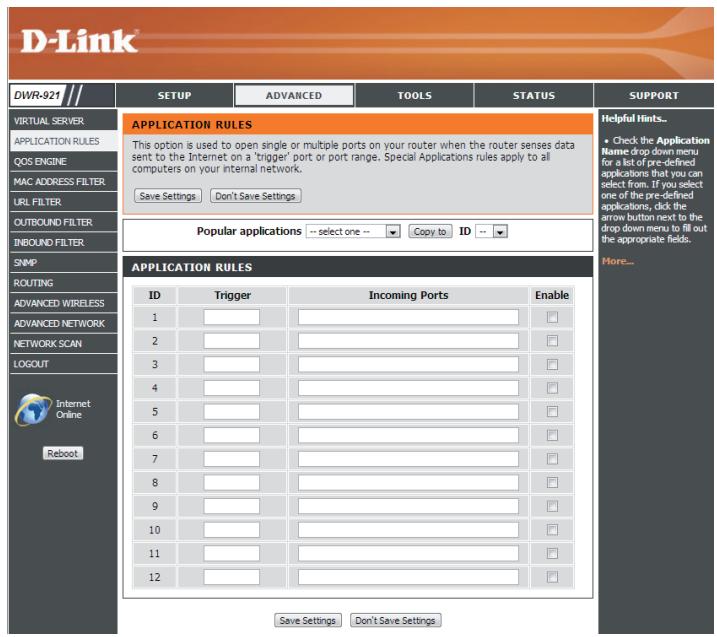

Règles d'application 37

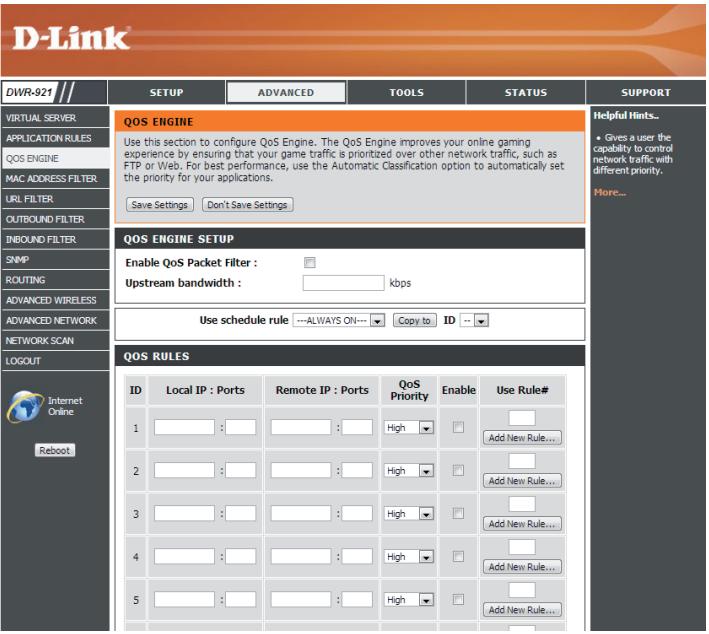

Moteur QoS 38

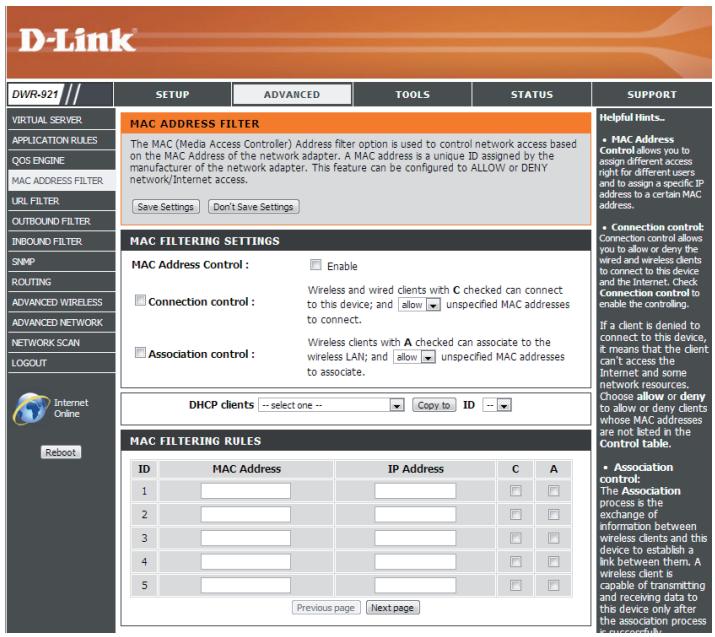

Filtre d'adresse MAC 39

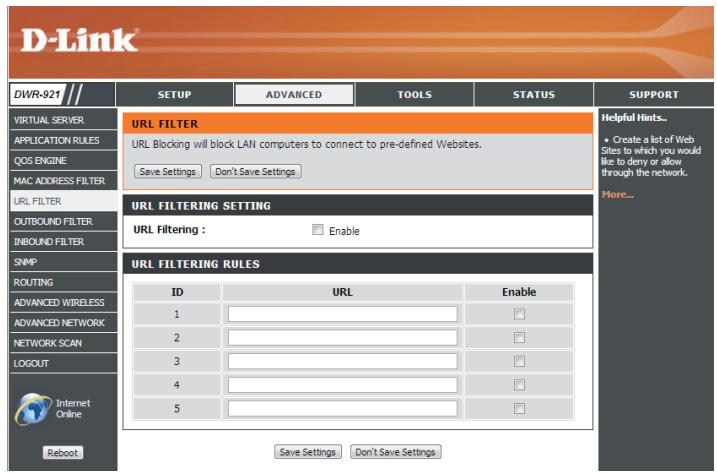

Filtre URL 40

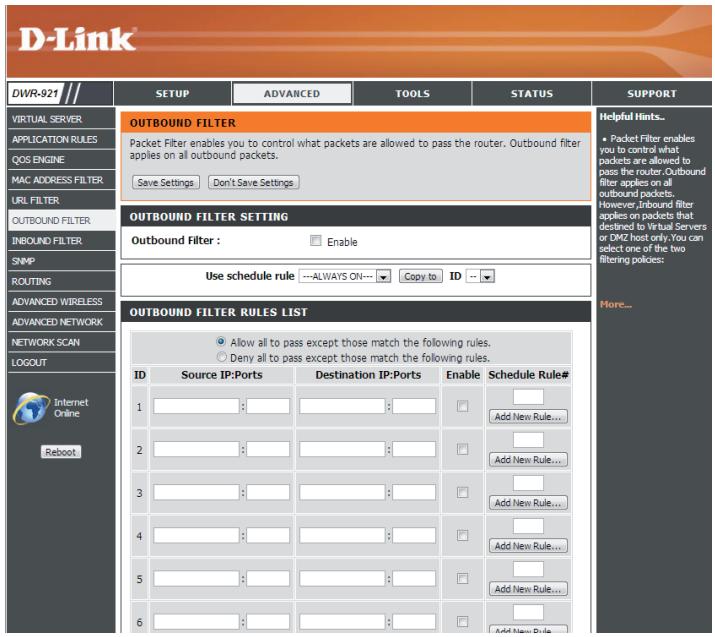

Filtre et sortant 41

Filtre entrant 42

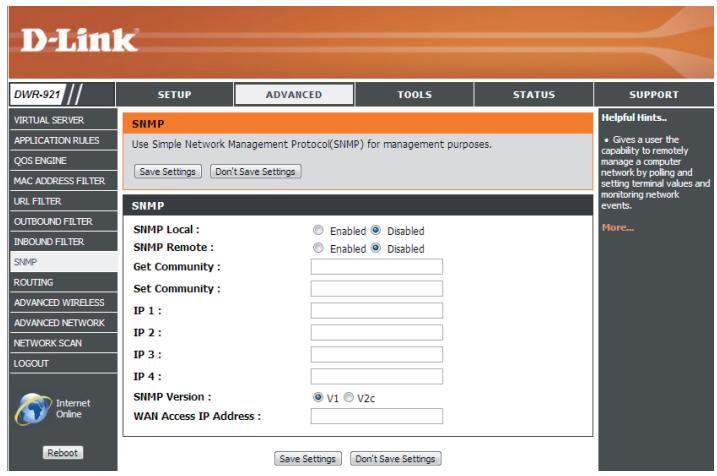

SNMP 43

Redirection 44

Paramètres sans fil avancés 45 Réseau avancé 46 Recherche de réseau 47

Outils 48

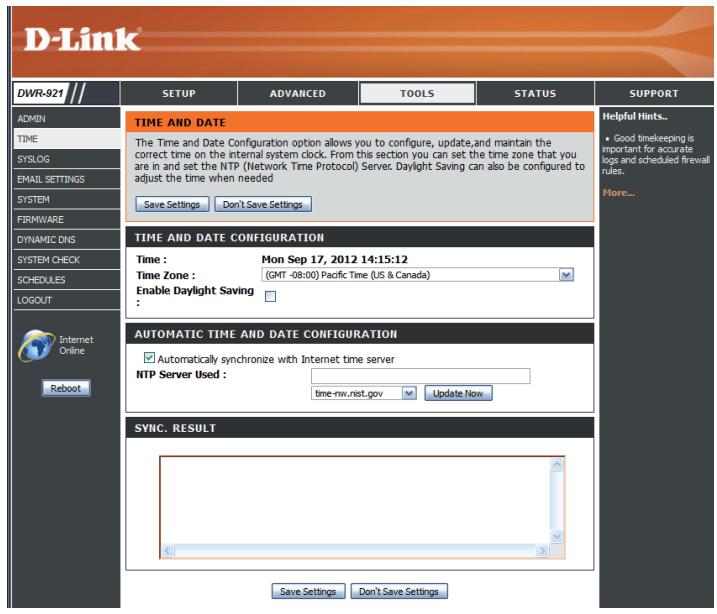

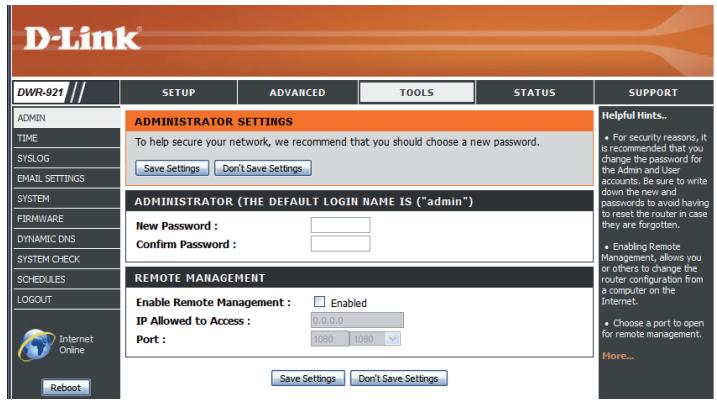

Administrateur. 48 Heure. 49 Syslog. 50 Paramètres de messagerie 51 Système 52 Microprogramme 53 DNS dynamique 54 Contrôle du système. 55 Tâches planifiées 56

État. 57

Informations sur le périphérique 57 Journal 58 Statistiques 59 Réseau sans fil 60

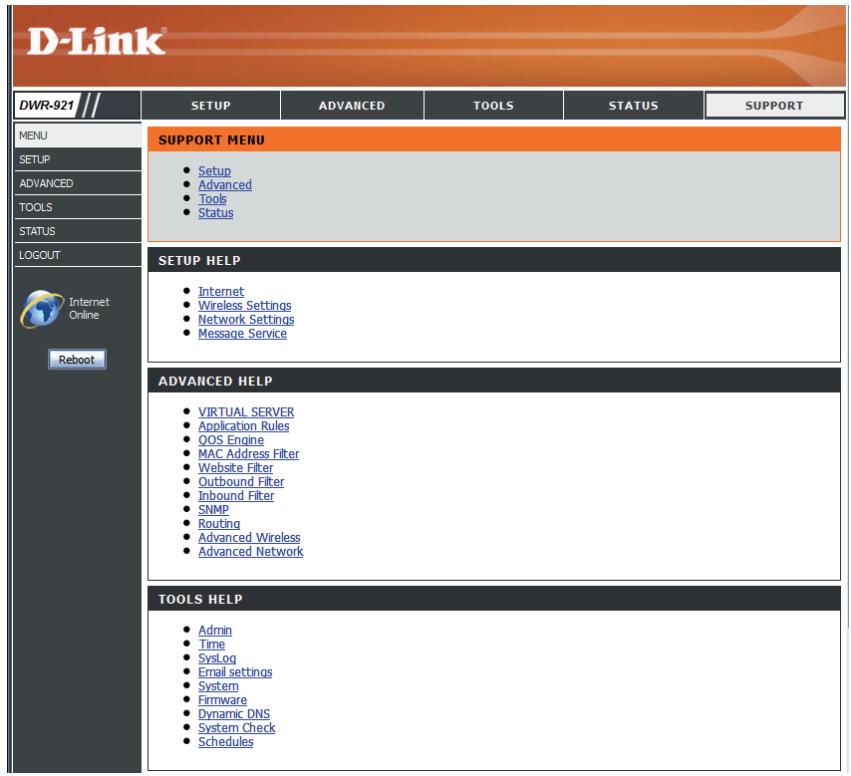

Assistance. 61

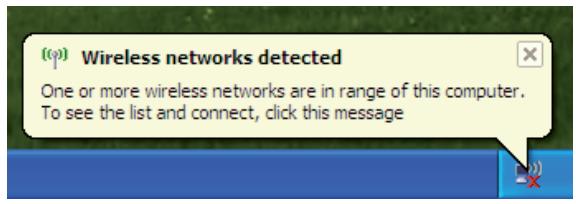

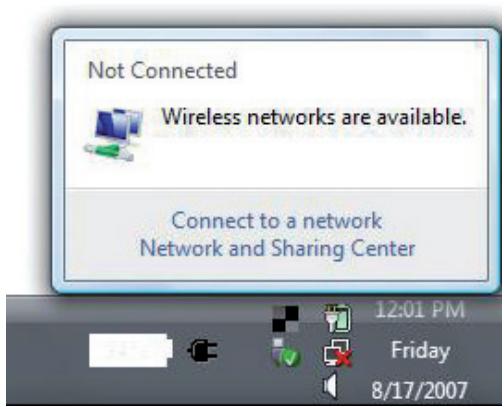

Connexion à un réseau sans fil 62

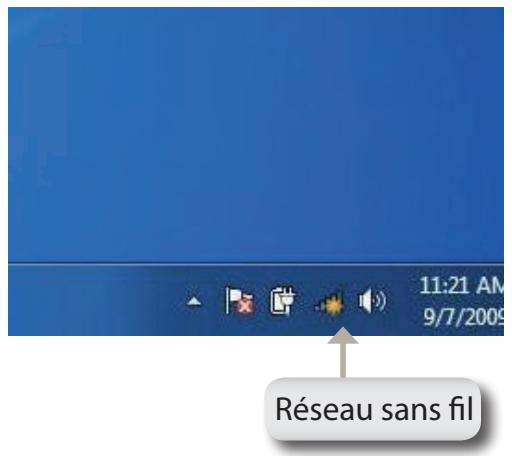

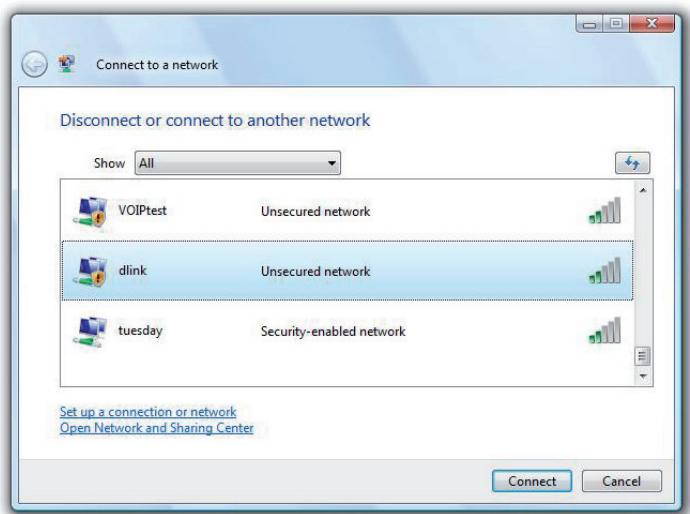

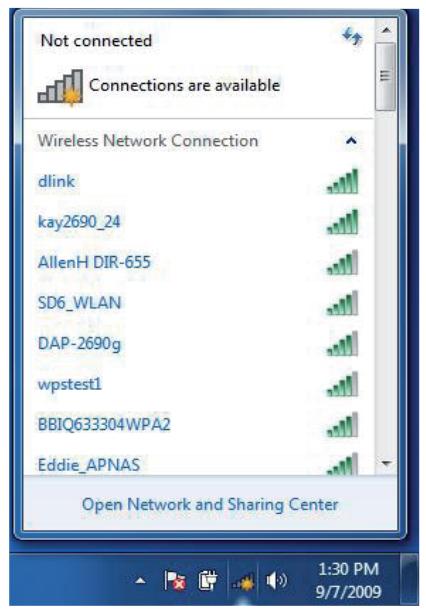

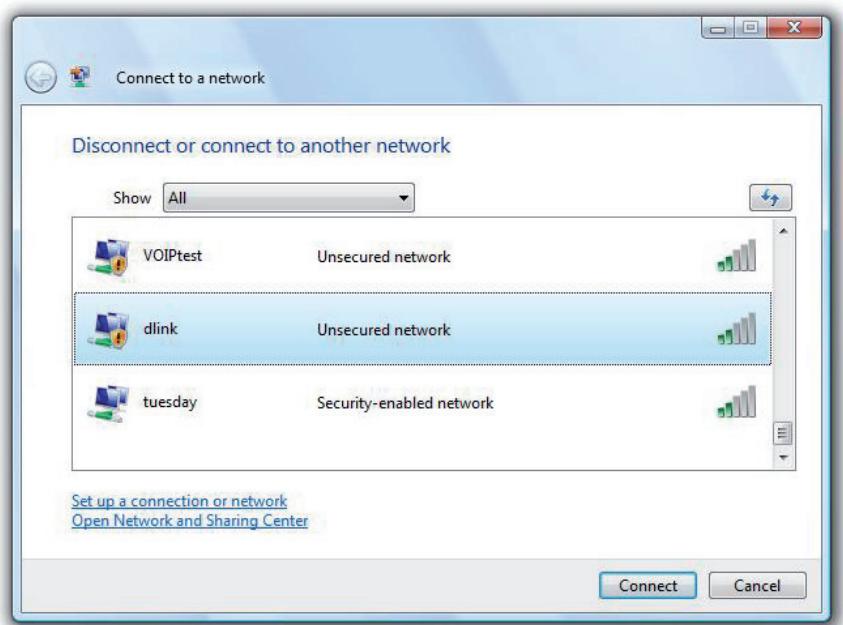

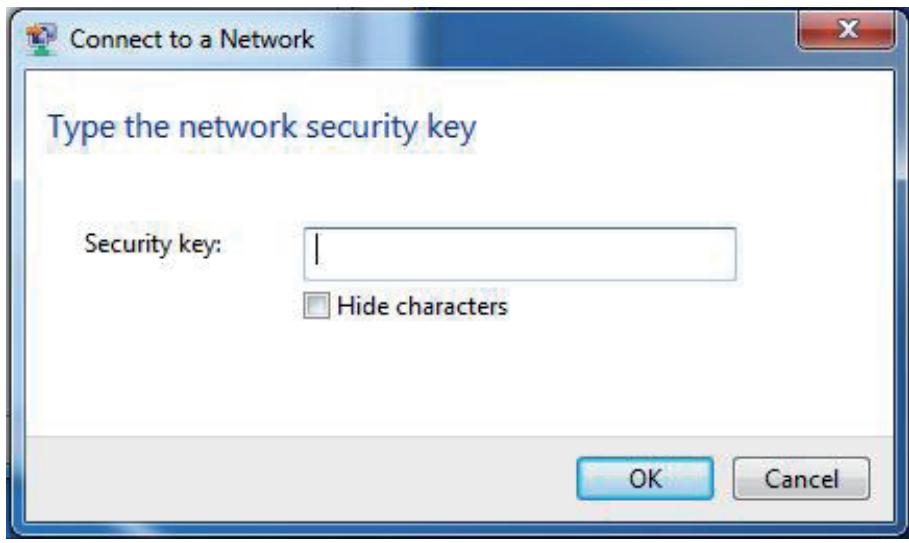

Sous Windows 7 62 Configuration de la sécurité du réseau sans fil......64 À l'aide de l'utilitaire Windows Vista™ 67 Configuration de la sécurité du réseau sans fil......68 À l'aide de Windows XP 70 Configuration du mode WEP. 71 Configuration de WPA-PSK............73

Bases de la technologie sans fil 77

Définition de « sans fil » 78 Conseils 80 Modes sans fil 81

Bases de la mise en réseau 82

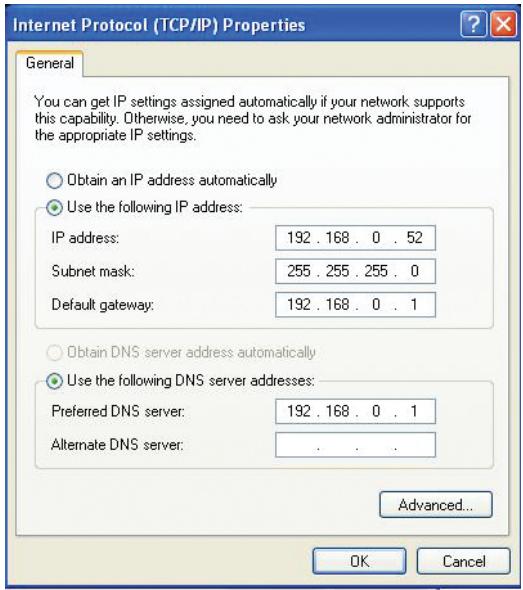

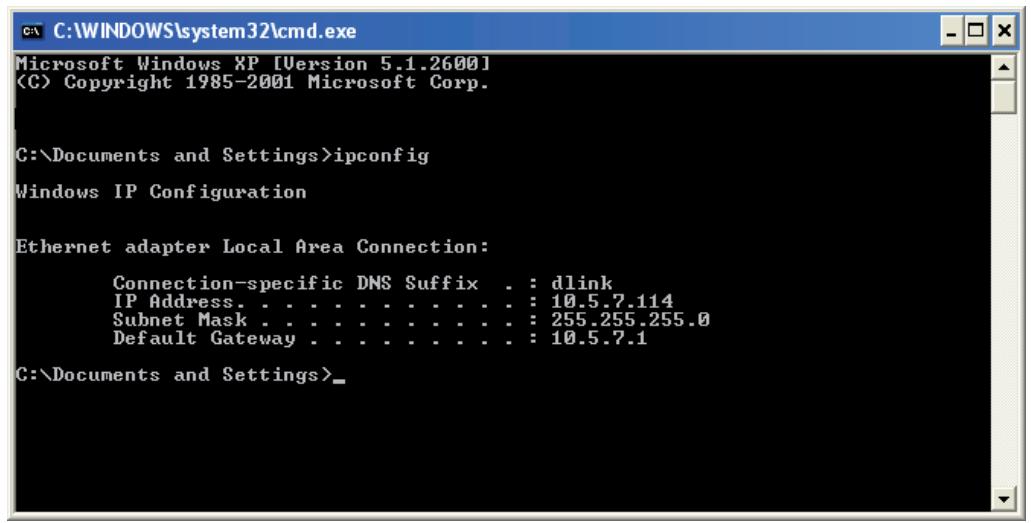

Vérifiez votre adresse IP. 82 Attribution statique d'une adresse IP 83

Présentation du produit contenu de la boîte

• Routeur LTE 4G DWR-921 D-Link
• Adaptateur secteur
• Manuel et garantie sur CD (2) antennes

Remarque: L'utilisation d'une alimentation dont la tension diffère de celle du DWR-921 risque d'endommager le produit et en annule la garantie.

Configuration système requise

• Carte (U)SIM compatible avec service.*
• Ordinateurs avec système d'exploitation Windows, Mac OS ou Linux et équipés d'un adaptateur Ethernet
• Internet Explorer 6 ou Firefox 7 ou versions ultérieures (pour la configuration)

Selon les services et les conditions disponibles auprès de votre opérateur.

Le routeur LTE 4G D-Link vous permet d'accéder aux réseaux haut débit mobiles partout dans le monde. Une fois connectés, les utilisateurs peuvent transférer des données, diffuser du contenu multimédia et envoyer des SMS. Il suffit d'insérer votre carte SIM UMTS/HSUPA et de partager votre connexion Internet 3G/4G sur un réseau sans fil 802.11n sécurisé ou d'utiliser l'un des quatre ports Ethernet 10/100.

Gardez votre réseau sans fil à l'abri des dangers grâce au chiffrement sans fil WPA/WPA2. Le DWR-921 utilise un double-pare-feu actif (SPI et NAT) qui empêche toute attaque potentielle en provenance d'Internet et inclut le filtrage d'adresses MAC, qui permet de contrôler l'accès à votre réseau.

Le routeur LTE 4G peut être installé rapidement et facilement presque partout. Ce routeur est idéal dans les cas où un réseau sans fil sans interruption doit être créé ou lorsqu'il est impossible d'accéder à un réseau classique. Le DWR-921 peut même être installé dans des bus, des trains ou des bateaux pour que les passagers puissent consulter leurs courriers électroniques ou discuter en ligne pendant leur voyage.

Panneau arrêté

Port	Fonction
Ports de réseau local (RJ-45)	Se connecte à un périphérique réseau (par exemple, un ordinateur portable ou fixe) à l'aide d'un cable Ethernet.
Port de réseau étendu (RJ-45)	Se connecte à un modem DSL/câble ou à un routeur à l'aide d'un cable Ethernet.
SIM	Compatible avec une carte (U)SIM standard afin d'établit une connectivité 3G/4G.
Alimentation	Se connecte à l'adaptateur secteur fourni.
Interrupteur principal	Permet d'allumer et d'éteindre le périphérique.

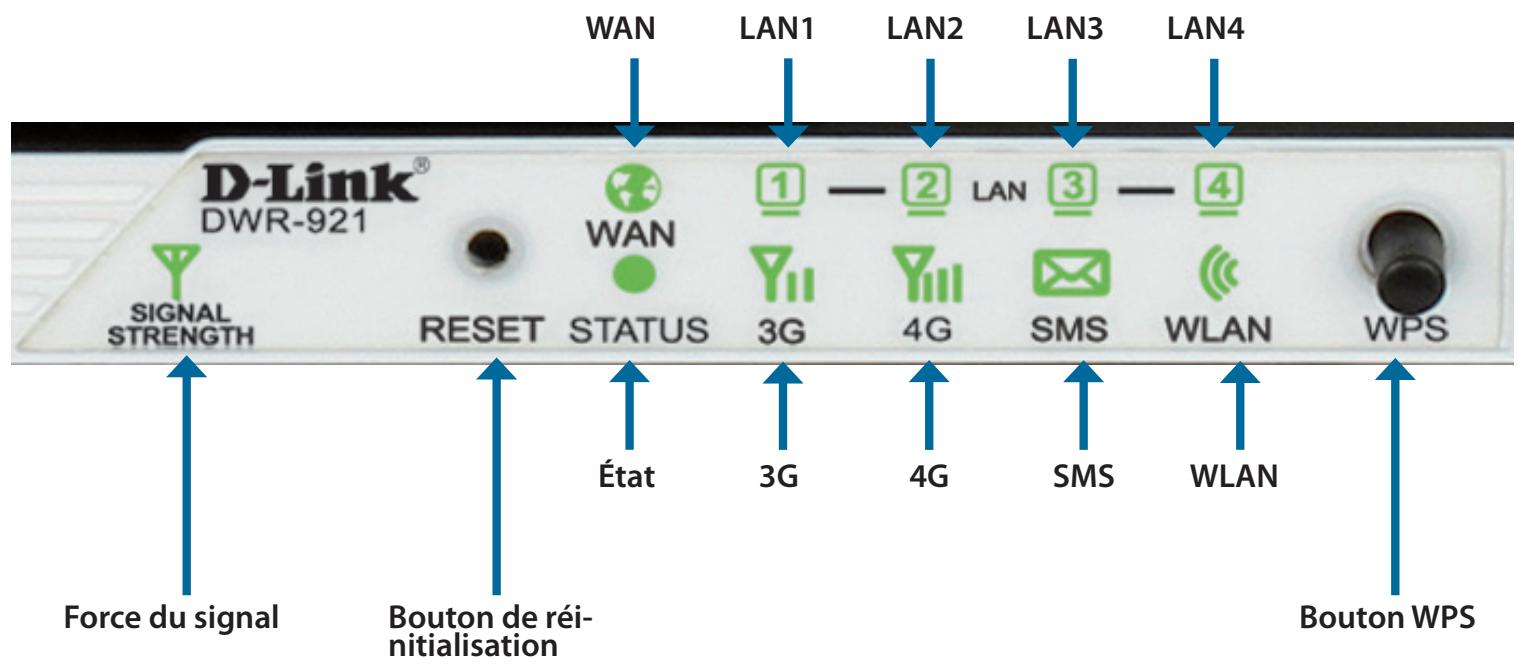

Façade

Nom du bouton	Fonction
Réinitialiser	Appuyez sur ce bouton à l'aide d'un trombone déplié pour réinitialiser le périphérique.
WPS	Appuyez sur ce bouton pour étabir une nouvelle connexion WPS. Consultez la section «WPS (Wi-Fi Protected Setup) » en page 29 pour de plus amples détails

Voyants

Nom duvoyant	Fonction
Force du signal	Clignote en rouge: Pas de carte SIM / de signal ou code PIN non vérifié Rouge fixe: La force du signal est au niveau un (faible) Orange fixe: La force du signal est au niveau deux ou trois (moyen) Vert fixe: La force du signal est au niveau quatre ou cinq (fort)
Réseau étendu (WAN)	Vert fixe: Une connexion Ethernet a été établie. Clignote en vert: Des données sont en cours de transfert.
Réseau local 1-4	Vert fixe: Une connexion Ethernet a été établie. Clignote en vert: Des données sont en cours de transfert.
État	Clignote en vert: Le pérophérique fonctionne.
3G	Vert fixe: Une connexion UMTS/HSDPA/HSUPA a été établie Clignote en vert: Des données sont en cours de transfert en 3G
4G	Vert fixe: Une connexion LTE a été établie. Clignote: Des données sont en cours de transfert en 4G
SMS	Vert fixe: Le support de SMS est plein Clignote en vert: Il y a un SMS non lu
WLAN	Vert fixe: Le réseau local sans fil est actif et disponible Clignote en vert: Des données sont en cours de transfert sur le réseau local sans fil

Installation

Cette section vous guidera tout au long du processus d'installation. L'emplacement du routeur est très important. Ne le placez pas dans une zone confinée, comme un placard ou une armoire, ni dans un grenier ou un garage.

Connexion au réseau

1. Vérifie que le routeur LTE 4G DWR-921 est déconnecté et éteint.
2. Insérez une carte (U)SIM standard dans la fente correspondante, située à l'arrière du routeur et indiquée par le logo à côté. Les contacts dorés doivent pointer vers le bas.

Attention : Débranchez/éteignez toujours le routeur avant d'installer ou déstérer la carte SIM. N'inserez jamais la carte SIM et ne la retirez jamais alors que le routeur est en cours d'utilisation.

1. Insérez votre câble de réseau Internet/réseau étendu dans le port WAN situé à l'arrière du routeur.

Remarque : La connexion 3G/4G peut également servir de réseau étendu de secours. Une fois la sauvegarde configurée, le routeur utilise automatiquement la connexion Internet 3G si la connexion étendue Ethernet n'est pas disponible.

1. Insérez une extrémité du câble Ethernet dans le port LAN 1 situé à l'arrière du routeur LTE 4G DWR-921 et l'autre, dans un port Ethernet disponible de l'adaptateur réseau de l'ordinateur utilisé pour configurer le routeur.

Remarque: Les ports de réseau local du routeur LTE 4G DWR-921 sont Auto-MDI/MDIX; des câbles Ethernet droits et croisés peuvent donc être utilisés.

1. Connectez une extrémité de l'adaptateur secteur à la prise située à l'arrière de votre routeur LTE 4G DWR-921. Branchez l'autre extrémité de l'adaptateur dans une prise murale ou une multiprise et allumez le périphérique.

a. Le voyant d'état s'allume pour indiquer que le routeur est sous tension. b. Les voyants situés à l'avant clignotent lorsque le routeur LTE 4G DWR-921 s'initialise et se connecte à Internet. c. Après quelques instants, les voyants suivants restent allumés en vert si une connexion a été établie : Alimentation, État, Réseau étendu, Réseau local sans fil et Ports de réseau local.

Éléments à prendre en compte avant d'installer le réseau sans fil

Grac a n f, 1921 t a t d la port e de vre rau s fil. Vd gder ? lesit que la quantite, l'epaisur et l'emplacement des murs, plafonds ou autres objets ? travers lesquels les signaux sans fil doivent passer peuvent limiter leur portee. Les portees varient en fonction des types de materiau et du bruit RF (radiofrquence) de fond de sua romicile ou sua bureau. Pour optimiser la portee de sua reseau sans fil, suivez ces conseils de base :

1. Limitez le nombre de murs et de plafonds entre le routeur D-Link et les autres périphériques réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres.
2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d'épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d'épaisseur. Avec une inclinaison de 2 degrés, il équivaut à un mur de plus de 14 mètres d'épaisseur. Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l'incliner).
3. Essayez de placer les points d'accès, les routeurs sans fil et les ordinateurs de sorte que le signal passe par des portes ouvertes ou une cloison sèche. Certains matériaux, comme le verre, le métal, la brique, l'isolant, le béton et l'eau peuvent affecter les performances sans fil. De grands objets, comme des aquariums, des miroirs, des classeurs, des portes métalliques et des tiges en aluminium peuvent également nuir à la portée.
4. Si vous utilisez des téléphones sans fil de 2,4 GHz, vérifiez que leur base est aussi éloignée que possible de votre périhérique sans fil. La base transmet un signal, même si le téléphone n'est pas utilisé. Il arrive que les téléphones sans fil, les périhériques sans fil X-10 et l'équipement électronique (par ex. ventilateurs plafonniers, éclairages fluorescents et systèmes de sécurité privés) dégradent considérablement la connectivité sans fil.

Configuration

Cette section vous indique comment configurer un nouveau routeur mobile D-Link à l'aide de l'utilitaire de configuration Web.

Utilitaire de configuration web

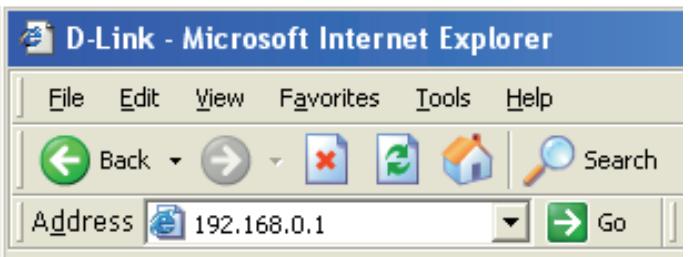

Pour accéder à l'utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez l'adresse IP du routeur (192.168.0.1 par défaut).

Pour vous connecter à l'utilitaire de configuration, saisissez admin comme nom d'utilisateur, puis entrez votre mot de passe. Le mot de passe par défaut est vide.

Si le message d'erreur Page Cannot be Displayed (Impossible d'afficher la page) s'affiche, veuillez consulter la section Résolution des problèmes pour obtenir de l'aide.

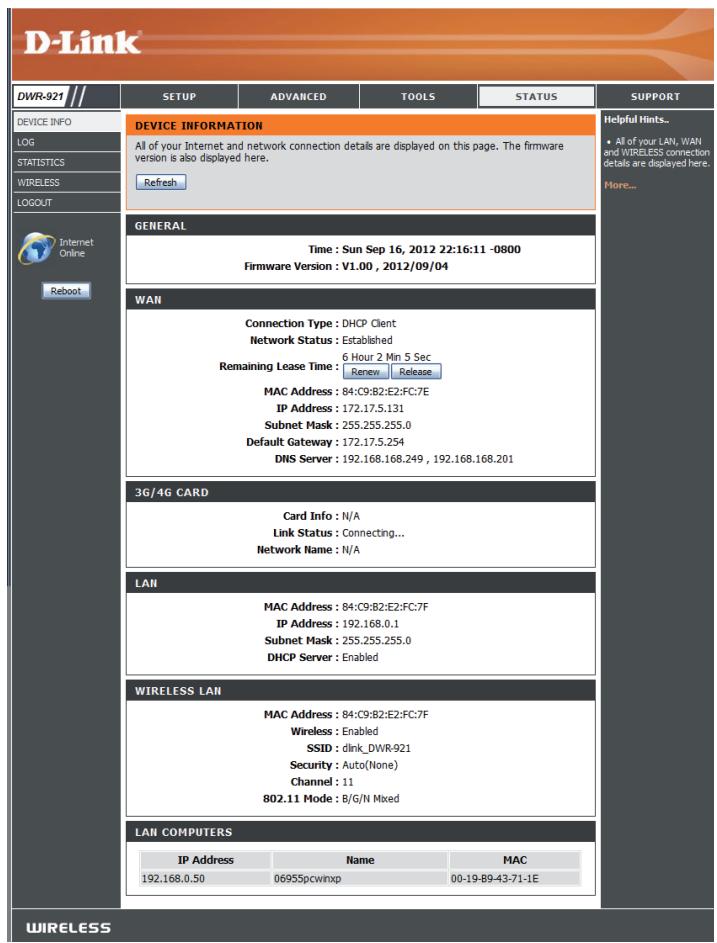

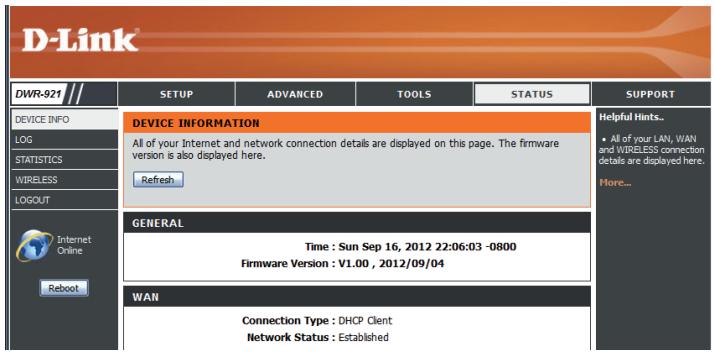

L'utilitaire de configuration s'ouvre à la page STATUS > DEVICE INFO (État > Informations sur le périphérique). Vous pouvez consulter les différentes pages de configuration en cliquant sur les catégories situées en haut de l'écran (SETUP/ADVANCED/TOOLS/STATUS/SUPPORT [CONFIGURATION/AVANCE/OUTILS/ÉTAT/ASSISTANCE]), puis en sélectionnant une page de configuration dans la barre située à gauche.

Les pages suivantes décrivent chaque section en détail, en commençant par SETUP (Configuration).

Configuration

Les pages SETUP (Configuration) vous permettent de configurer vos paramètres Internet et sans fil, mais aussi de générer votre boîte de réception de SMS. Pour consulter les pages de configuration, cliquez sur SETUP (Configuration) en haut de l’écran.

SETUP

ADVANCED

TOOLS

STATUS

SUPPORT

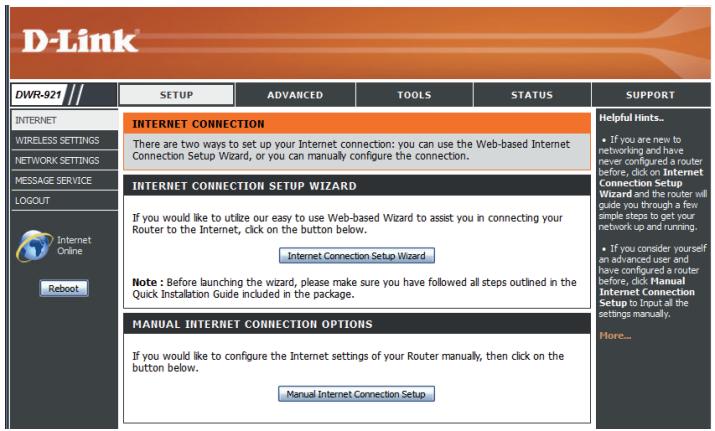

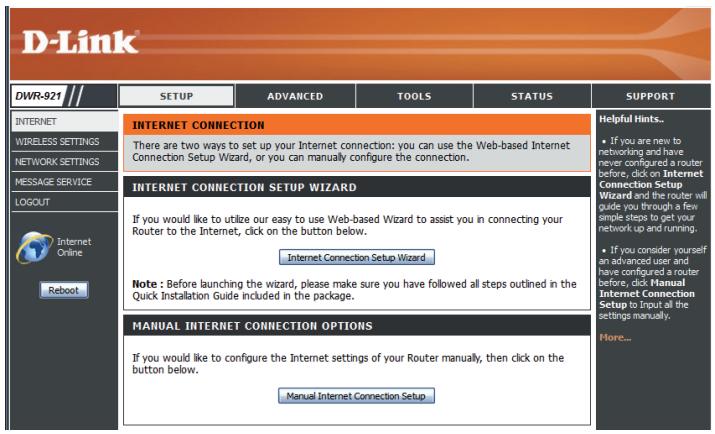

Internet

La page Internet vous permet de configurer la connexion de votre routeur à Internet. Vous pouvez configurer votre connexion Internet de deux manières.

Cliquez sur le bouton Internet Connection Setup Wizard (Assistant de configuration de connexion Internet) pour ouvrir un assistant qui vous guidera tout au long de la configuration de vos paramètres Internet.

Si vous voulez configurer vos paramètres manuellement, cliquez sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet), puis passez à la section «Configuration manuelle de connexion Internet» en page 12.

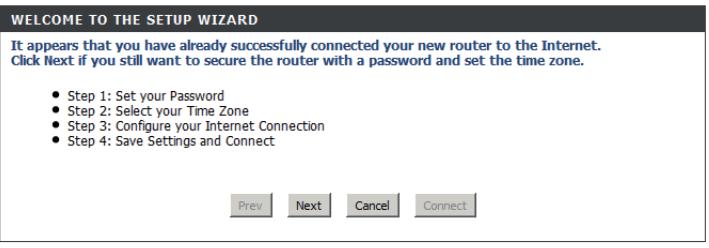

Assistant de configuration de connexion internet

Cet assistant vous guidera étape par étape pour configurer votre routeur D-Link et vous connecter à Internet.

Cliquez sur Next (Suivant) pour continuer.

Remarque: Lorsque vous utilisez l'assistant, vous pouvez cliquer sur Prev (Précédent) pour revenir à l'étape précédente ou sur Cancel (Annuler) pour fermer l'assistant.

Créez un nouveau mot de passe, puis cliquez sur Next (Suivant) pour continuer.

Sélectionnez votre fuseau horaire dans le menu déroulant, puis cliquez sur Next (Suivant) pour continuer.

Sélectionnez le type de connexion Internet à utiliser. Les types de connexion sont expliqués en page suivante. En cas de doute, contactez votre fournisseur d'accès Internet (FAI).

Cliquez sur Prev (Précédent) pour revenir à la page précédente ou sur Cancel (Annuler) pour fermer l'assistant.

Remarque: Le DWR-921 possède la fonction WAN Failover (Basculement du réseau étendu) qui permet au routeur de basculer sur une connexion 3G/4G lorsque la connexion au réseau étendu est coupée ou indisponible. Pour configurer cette fonction, consultez la section «Connexion Internet» en page 12.

Les pages de configuration suivantes dépendent des éléments que vous sélectionnez sur cette page.

DHCP Connection (Dynamic IP Address) (Connexion DHCP (adresse IP dynamique)):	Choisissez cette option si votre connexion Internet vous fournit automatiquement une adresse IP. La plupart des modems câblés utilisent ce type de connexion. Voir «IP dynamique (DHCP) » en page 14 pour obtenir des informations sur la configuration de ce type de connexion.
Username / Password Connection (PPPoE) (Nom d'utilisateur/mot de passer de connexion (PPPoE)):	Choisissez cette option si votre connexion Internet requiert un nom d'utilisateur et un mot de passer. La plupart des modems DSL utilisé ce type de connexion. Voir «PPPoE » en page 15 pour obtenir des informations sur la configuration de ce type de connexion.
Username / Password Connection (PPTP) (Nom d'utilisateur/mot de passer de connexion (PPTP)):	Choisissez cette option si votre connexion Internet requiert un protocole PPTP. Voir «PPTP » en page 17 pour obtenir des informations sur la configuration de ce type de connexion.
Username / Password Connection (L2TP) (Nom d'utilisateur/mot de passer de connexion (L2TP)):	Choisissez cette option si votre connexion Internet requiert un protocole L2TP. Voir «L2TP » en page 19 pour obtenir des informations sur la configuration de ce type de connexion.

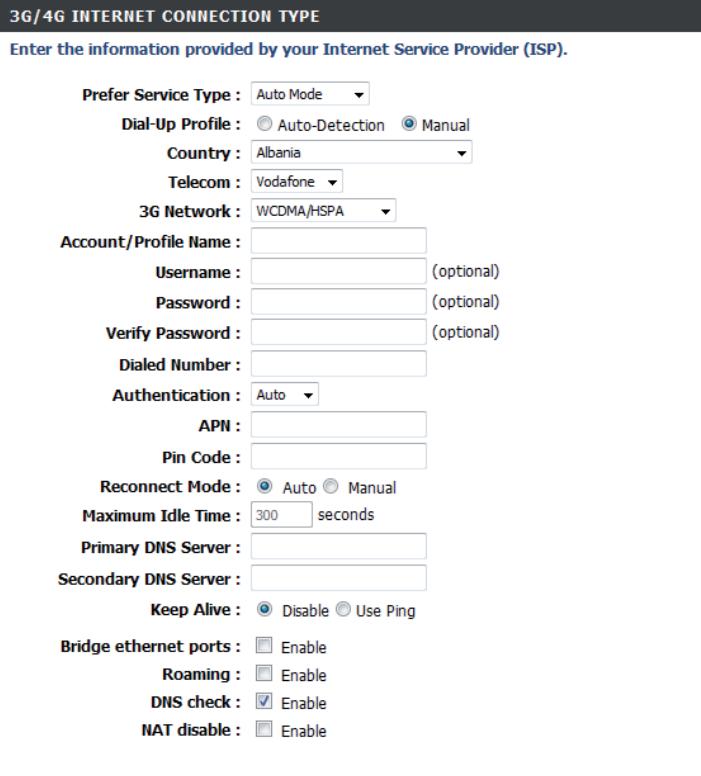

3G/4G Connection (Connexion 3G/4G):	Choisissez cette connexion si vous avez installé une carte SIM dans le DWR-921. Consultez la section «3G/4G » en page 20 pour obtenir des informations sur la configuration de ce type de connexion.
Static IP Address Connection (Adresse IP statique de connexion):	Choisissez cette option si votre fournisseur de service Internet vous a fourni des informations relatives à l'adresse IP à configurer manuelle. Voir «IP statique » en page 13 pour obtenir des informations sur la configuration de ce type de connexion.

Après avoir saisi les informations demandées, cliquez sur Next (Suivant) pour continuer.

Remarque: Si vous ne savez pas quel type de connexion vous utilisez ou quels paramètres saisir, contrôlez avec votre fournisseur d'accès Internet.

Cette opération termine l'Assistant de configuration de connexion Internet. Cliquez sur Connect (Connector) pour enregistrer les modifications et redémarrer le routeur.

Pour configurer votre connexion Internet manuellement, cliquez sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet).

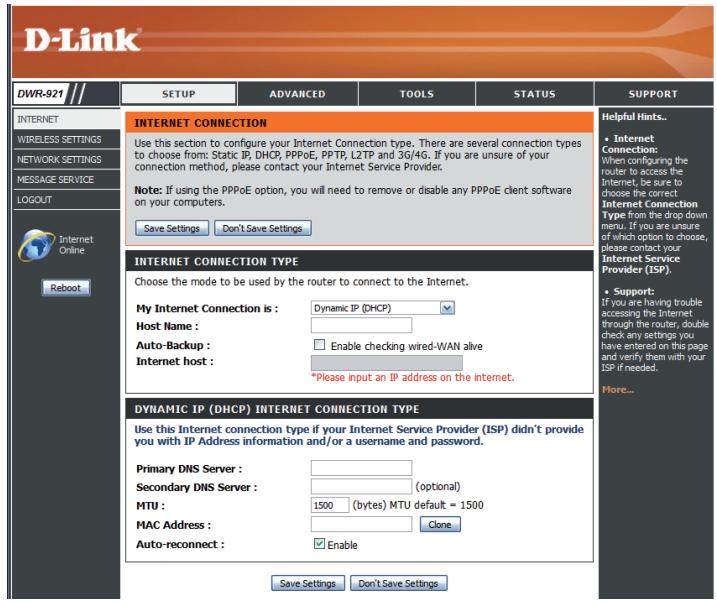

Connexion internet

Vous pouvez sélectionner différents types de connexion Internet en fonction des indications fournies par votre fournisseur de service Internet (FAI). Vous pouvez également configurer la fonction Auto-Backup (Sauvegarde automatique), qui vous permet d'utiliser une connexion 3G/4G si votre connexion principale plante.

Ma connexion Internet est : Sélectionnez le type de connexion Internet indiqué par votre fournisseur d'accès Internet (FAI). Les paramètres correspondant s'affichent au-dessous. Veuillez consulter les pages suivantes pour obtenir des détails sur la configuration de ces différents types de connexion.

Nom d'hôte : Si l'hôte Internet que vous utilisez avec la fonction Auto-Backup (Sauvegarde automatique) nécessite de saisir un Host Name (Nom d'hôte), entrez-le ici. Dans la plupart des cas, vous pouvez le laisser vierge.

Auto-Backup Lorsque vous cochez cette case, le routeur bascule sur une connexion 3G/4G si l'hôte Internet (indiqué ci-dessous) n'est pas accessible.

Internet Host (Hôte Internet) : Saisissez une adresse IP que le routeur doit utiliser pour vérifier s'il est connecté à Internet. Si la fonction Auto-Backup (Sauvegarde automatique) est activée et que l'adresse IP est inaccessible, le routeur bascule sur une connexion 3G/4G.

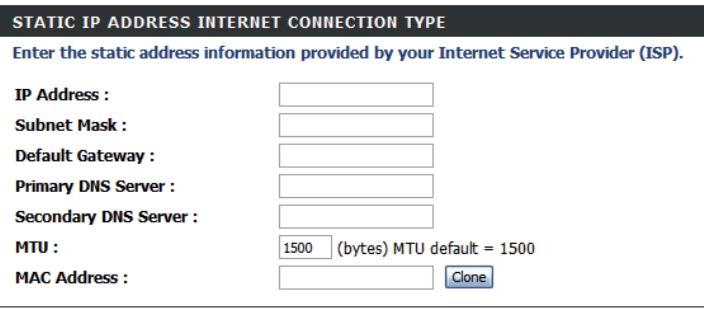

IP statique

Choisissez cette connexion Internet si vous avez affecté une adresse IP statique. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Adresse IP : Saisissez l'adresse IP affectée à votre connexion réseau.

Masque de sous-réseau : Entrez le masque de sous-réseau.

Passerelle par défaut: Saisissez la passerelle par défaut.

Serveur DNS principal : Saisissez le serveur DNS principal.

Serveur DNS secondaire: Saisissez le serveur DNS secondaire.

MTU: Il sera peut-être nécessaire de modifier la MTU (Maximum Transmission Unit, unité de transmission maximale) pour optimiser les performances. La valeur par défaut est 1500.

MAC Address (Adresse MAC) : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de la carte Ethernet.

IP dynamique (DHCP)

Cette section vous permet d'obtenir les informations sur l'adresse IP automatiquement auprès de votre FAI. Utilisez cette option si votre FAI ne vous a fourni aucune information sur l'adresse IP ni de nom d'utilisateur et de mot de passe. Après avoir modifié ces paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Serveur DNS principal : (Facultatif) Indiquez l'adresse IP du serveur DNS principal.

Serveur DNS secondaire : (Facultatif) Indiquez l'adresse IP du serveur DNS secondaire.

MTU (Maximum Transmission Unit, unité de transmission maximale): Il sera peut-être nécessaire de modifier la MTU pour optimiser les performances. La valeur par défaut est 1500.

MAC Address (Adresse MAC) : L'adresse MAC par défaut est définie sur l'adresse MAC de l'interface physique du port Internet du routeur haut débit. Il est déconseilé de la modifier, sauf si vous FAI l'exige. Vous pouvez utiliser le bouton Clone Your PC's MAC Address (Cloner l'adresse MAC du PC) pour remplacer l'adresse MAC du port Internet par celle de votre PC.

Auto-reconnect: Cette fonction permet au produit de renouveler l'adresse IP du réseau étendu automatiquement lorsque la durée de concession expire.

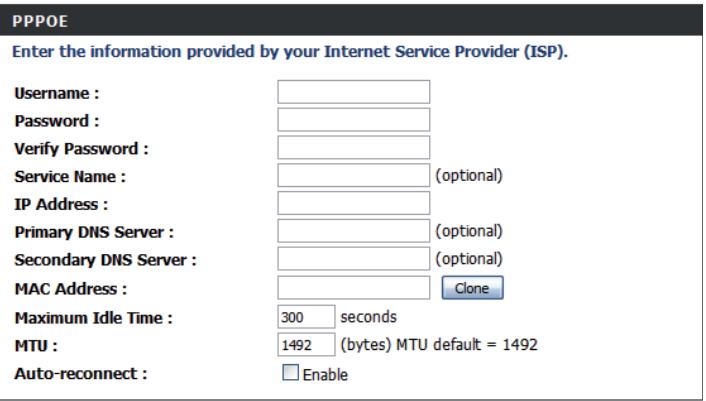

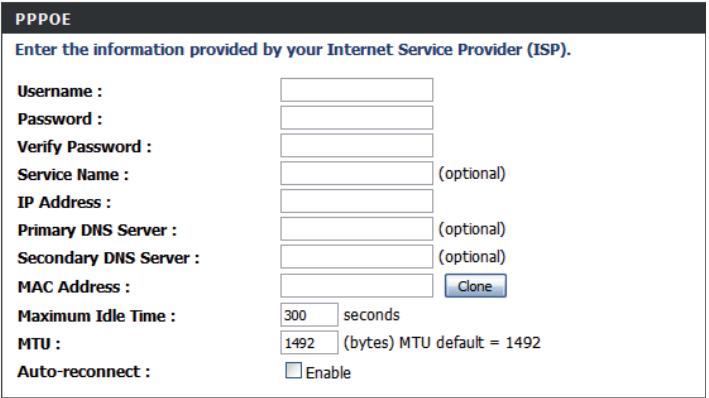

Choisissez cette connexion Internet si vous avez fourni un compte PPPoE. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Nom d'utilisateur : Nom d'utilisateur/nom du compte que votre FAI vous fournit pour votre connexion par numérotation PPPoE.

Mot de passe : Mot de passe que votre FAI vous fournit pour la connexion par numérotation PPPoE.

Vérifiez Mot de passe Indiquez le même mot de passe que dans le champ Mot de passe (Confirmer le mot de passe):

Nom du service : (Facultatif) Remplissez ce champ si votre FAI vous a communiqué les données.

Adresse IP : Remplissez ce champ si votre FAl vous a communiqué les données. Sinon, laissez la valeur par défaut.

Serveur DNS principal: (Facultatif) Remplissez ce champ si votre FAI vous a communiqué les données. Sinon, laissez la valeur par défaut.

Serveur DNS secondaire : (Facultatif) Remplissez ce champ si votre FAI vous a communiqué les données. Sinon, laissez la valeur par défaut.

MAC Address (Adresse : Adresse MAC de l'interface du réseau étendu. Vous pouvez également copier l'adresse MAC de votre PC sur son interface de réseau étendu en cliquant sur Clone (Cloner).

Save Settings

Ne pas enregistrer les paramètres

Durée d’inactivité avant la déconnexion d’une session (Temps d’inactivité : PPPoE établie. Réglez-la sur zéro ou activez Auto-Reconnect maximum) : (Reconnexion automatique) pour désactiver cette fonction.

MTU (Maximum Transmission Unit, unité de transmission maximale) : Le paramètre PPPoE par défaut est 1492.

Auto-reconnect Le périphérique se reconnecte automatiquement à votre connexion PPPoE. (Reconnexion automatique):

Save Settings

Ne Pas Enregistrer Les Paramètres

Choisissez cette connexion Internet si vous avez fourni un compte PPTP. Avec avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Address Mode (Mode d'adresse): Choisissez Static IP (Adresse IP statique) uniquement si vous FAI vous a attribué une adresse IP. Sinon, veuillez désirer Dynamic IP (Adresse IP dynamique).

Adresse IP PPTP: Saisissez les informations fournies par votre FAI. (Uniquement applicable aux connexions PPTP avec adresse IP statique).

Masque de sous-réseau Saisissez les informations fournies par votre FAI. PPTP: (Uniquement applicable aux connexion PPTP avec adresse IP statique).

PPTP Gateway IP Saisissez les informations fournies par votre FAI. Address (Adresse IP de la (Uniquement applicable aux connexion PPTP avec adresse IP statique).)

Adresse IP du serveur PPTP.

Nom d'utilisateur : Nom d'utilisateur/nom du compte que votre FAI vous fournit pour votre connexion par numérotation PPTP.

Mot de passe : Mot de passe que votre FAI vous fournit pour la connexion par numérotation PPTP.

Vérify Password Ressaisissez le mot de passe pour vérification. (Confirmer le mot de passe):

Mode de reconnexion :

Choisissez Always-on (Toujours active) pour établir une connexion PPTP sans interruption. Si vous choisissez Connect-on-demand (Connexion à la demande), le périphérique établit une connexion PPTP lorsque les utilisateurs locaux veulent surfer sur Internet et se déconnecte si aucun traffic n'est détecté après le début de fini par le paramètre Maximum Idle Time (Durée d'inactivité maximum).

(Temps d'inactivité maximum):

Temps d'inactivité avant de déconnecter la session PPTP.

Réglez-le sur zéro ou Choisissez Always-on (Toujours active) pour désactiver cette fonction.

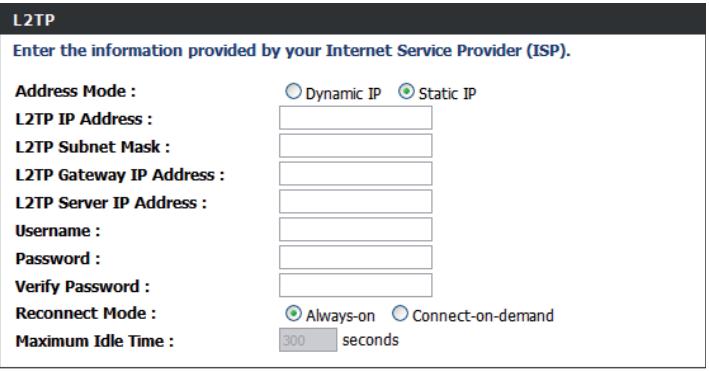

Choisissez cette connexion Internet si vous a fourni un compte L2TP. Avec avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Address Mode (Mode d'adresse) : Choisissez Static IP (Adresse IP statique) uniquement si votre FAI vous a attribué une adresse IP. Sinon, veuillez choisir Dynamic IP (Adresse IP dynamique).

L2TP IP Address (Adresse IP Saisissez les informations fournies par leur FAI.)

L2TP : (Uniquement applicable aux connexions L2TP avec adresse IP statique).

L2TP Subnet Mask (Masque de sous-réseau L2TP): (Uniquement applicable aux connexions L2TP avec adresse IP statique). Saisissez les informations fournies par leur FAI.

sous-réseau L2TP): (Uniquement applicable aux connexions L2TP avec adresse IP statique).

L2TP Gateway IP Address Saisissez les informations fournies par notre FAI.

(Adresse IP de la passerelle (Uniquement applicable aux connexions L2TP avec adresse IP statique).)

L2TP):

L2TP Server IP Address Adresse IP du serveur L2TP.

(Adresse IP du serveur L2TP) :

Nom d'utilisateur : Nom d'utilisateur/nom du compte que votre FAI vous fournit pour votre connexion par numérotation L2TP.

Mot de passe : Mot de passe que votre FAI vous fournit pour la connexion par numérotation L2TP.

Verify Password (Confirmer le mot de passe): Indiquez le même mot de passe que dans le champ Password (Mot de passe).

Mode de reconnexion: Choisissez Always-on (Toujours active) pour établir une connexion L2TP sans interruption. Si vous choisissez Connect-on-demand (Connexion à la demande), le périphérique établit une connexion L2TP lorsque les utilisateurs locaux veulent se connecter sur Internet et se déconnectent si aucun traffic n'est détecté après le début d'inactivité maximum.

Maximum Idle Time (Temps d'inactivité avant de déconnecter la session L2TP. Réglez-le sur 0 ou d'inactivité maximum) : désisissez Always-on (Toujours active) pour désactiver cette fonction.

Ne pas enregistrer les paramètres

3G/4G

Choisissez cette connexion Internet si vous utilisez déjà une carte SIM de votre opérateur téléphonique pour le service Internet 3G/4G. Ces champs ne sont pas toujours nécessaires pour se connecter. Les informations présentées sur cette page doivent être utilisées si votre prestataire de service l'exige. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Preferred Service Type (Type de service privilégié) : Indiquez si le DWR-921 doit uniquement utiliser des réseaux 4G, des réseaux 3G ou Auto Mode (Mode automatique) pour sélectionner un réseau automatiquement.

Account/Profile Name Attribuez un nom à la configuration 3G/4G suivante pour (Compte/Nom du profil) : l'identifier.

Country/Compagnie de télécommunication Sélectionnez votre pays et votre compagnie de (Pays/Compagnie de télécommunication pour renseigner automatiquement télécommunication): certains paramètres obligatoires.

Nom d'utilisateur : (Facultatif) Remplissez ce champ uniquement si vous FAI le demande.

Mot de passe: (Facultatif) Remplissez ce champ uniquement si vous FAI le demande.

Numéro Saisissez le numéro à composer. composé:

Authentication: Sélectionnez la détection PAP, CHAP ou Auto. La méthode d'authentication par défaut est Auto.

APN: (Facultatif) Saisissez les données APN.

Pin Code (Code PIN): Saisissez le code PIN associé à votre carte SIM.

Mode de reconnexion: Sélectionnez Auto ou Manual (Manuel) pour indiquer si le routeur doit se reconnecter à votre réseau 3G/4G automatiquement ou manuellement.

Save Settings

Ne Pas Enregistrer Les Paramètres

Maximum Idle Time (Temps d'inactivité maximum) :	Définissez la durée maximale pendant laquelle vous connection peut être inactive avant d'être coupée. Réglez-le sur 0 ouCHOisissez Auto en mode Reconnect (Reconnexion) pour désactiver cette fonction.
Serveur DNS principal :	(Facultatif) Remplissez ce champ si votre FAI vous a communiqué les donnéesés. Sinon, laissez la valeur par défaut.
Serveur DNS secondaire :	(Facultatif) Remplissez ce champ si votre FAI vous a communiqué les donnéesés. Sinon, laissez la valeur par défaut.
Keep Alive (Maintenir actif) :	Sélectionnez Disable (Désactiver) ou Use Ping (Utiliser ping) selon les paramètres demandés par votre FAI. Si vous selectionnez Use Ping (Utiliser ping), réglez l'intervalle des pings et l'adresse IP à laquelle les envoyer.
Bridge Ethernet Ports (Ports Ethernet du pont) :	Activez cette fonction pour utiliser le port Ethernet WAN comme port de réseau local supplémentaire.
Roaming (Itinérance) :	Activez cette option pour pouvoir vous connecterpendant l'itinérance.
	Remarque: Voitre prestataire de service peut appliquer des frais pour les connexions itinérantes.
DNS Check (Contrôle DNS) :	Activez cette option pour envoyer des contrôleles de DNS périodiques et vous assurer que votre connexion est active. Si le contrôle échoue, votre connexion 3G rédémarre pour rétablir la connectivité.
NAT disable (Désactiver la NAT) :	Activez cette option pour désactiver la fonction NAT du DWR-921. Ce dernier pourra ainsi servir de lien entre vos péripériques et votre connexion Internet, mais sans fonction de redirection.

Cette section vous permet de configurer manuellement les paramètres sans fil de votre routeur. Notez que les éventuelles modifications réalisées dans cette section doivent également être apportées à vos périphériques et clients sans fil.

La page Wireless Settings (Paramètres sans fil) vous permet de configurer la connexion de votre routeur à Internet. Vous pouvez configurer votre connexion sans fil de plusieurs manières.

Cliquez sur le bouton Wireless Connection Setup Wizard (Assistant de configuration de connexion sans fil) pour ouvrir un assistant qui vous guidera tout au long de la configuration de vos paramètres sans fil.

Si vous pouvez configurer vos paramètres manuellement, cliquez sur Manual Internet Connection Setup (Configuration manuelle de connexion Internet), puis passez à la section «Configuration manuelle de la connexion sans fil » en page 24.

Vous pouvez également configurer automatiquement une connexion sans fil à un périphérique ou paramétrer votre routeur automatiquement sous Windows, en cliquant sur le bouton Wi-Fi Protected Setup. Cette opération est décrite dans la section «WPS (Wi-Fi Protected Setup) » en page 29.

Assistant de configuration de connexion sans fil

Cet assistant vous guidera étape par étape pour effectuer la configuration sans fil de votre routeur D-Link.

Cliquez sur Next (Suivant) pour continuer.

Remarque: Lorsque vous utilisez l'assistant, vous pouvez cliquer sur Prev (Précédent) pour revenir à la page précédente ou sur Cancel (Annuler) pour fermer l'assistant.

Attribuez un nom à votre réseau sans fil, puis cliquez sur Next (Suivant) pour continuer.

Sélectionnez un niveau de sécurité sans fil, puis cliquez sur Next (Suivant) pour continuer.

Si vous choisissez BEST (Optimale) ou BETTER (Améliorée), sélectionnez le chiffrement TKIP ou AES, puis saisissez un mot de passe d'accès à votre réseau sans fil. Il est recommandé d'utiliser le chiffrement AES si vos ordinateurs et périphériques sans fil le prennent en charge, car il est plus sûr. Cliquez sur Next (Suivant) pour continuer.

Si vous choisissez GOOD (Bonne), sélectionnez un mot de passe HEX ou ASCII, puis saisissez un mot de passe d'accès à votre réseau sans fil. Si vous choisissez HEX, vous devrez saisir un mot de passe de 10 ou 26 caractères hexadécimaux (0-9, A-F). Si vous choisissez ASCII, le mot de passe peutContainir 5 ou 13 caractères alphanumeriques. Cliquez sur Next (Suivant) pour continuer.

Cette opération termine l'Assistant de configuration de connexion sans fil. Cliquez sur Save (Enregistrer) pour enregistrer les modifications et redémarrer le routeur.

Pour configurer votre connexion sans fil manuellement, cliquez sur Manual Wireless Connection Setup (Configuration manuelle de connexion sans fil).

Paramètres sans fil

Ct 640-12.

Activer le mode sans fil : Cochez cette case pour activer l'accès sans fil. Lorsque vous activez cette option, les paramètres suivants sont effectifs.

Nom du réseau sans fil : Également appelé SSID (Service Set Identifier), il s'agit du nom de votre réseau local sans fil. Saisissez un nom composé de 32 caractères alphanumériques maximum. Le SSID est sensible à la casse.

802.11 Mode (Mode B/G mixed (B/G mixte) : Activez ce mode si vous réseau comporte à la fois des péripheriques 802.11b et 802.11g. N Only (N uniquement) : Activez ce mode si vous réseau comporte uniquement des péripheriques 802.11n. B/G/N mixed (B/G/N mixte) : Activez ce mode si vous possedez un mélange de clients 802.11n, 802.11g et 802.11b.

Auto Channel Scan L'activation de cette fonction permet au routeur de rechercher (Balayage automatique des canaux) le canal le plus adapté.

Canal sans fil : Un réseau sans fil utilise des canaux spécifiques du spectre sans fil pour gérer la communication entre les clients. Certains canaux de leur zone peuvent être soumis à des perturbations provoquées par d'autres périphériques électroniques. Choisissez le canal le plus clair pour optimiser les performances et la couverture de leur réseau sans fil ou activez Auto Channel Scan (Balayage automatique des canaux) pour que le routeur sélectionne automatiquement le canal le plus adapté.

État de visibilité: Ce paramètre détermine si le SSID sera Visible ou Invisible pour les clients sans fil qui recherchent des réseaux sans fil. Si vous configurez cette option sur Invisible, la sécurité de votre réseau est améliorée car il est masqué, mais vous devez saisir le SSID de leur réseau manuellement pour vous connecter.

Mode de sécurité sans fil

Vous pouvez choisir parmi plusieurs modes de sécurité sans fil. Lorsque vous en sélectionnez un, les paramètres correspondants s'affichent. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Mode de sécurité : Vous pouvez choisir parmi 4 modes de sécurité.

• Aucun : Aucune sécurité n'est appliquée. Ce paramètre n'est pas recommandé.
• WEP: Le chiffrement WEP est appliqué. Ce paramètre n'est recommandé que si vos périphériques sans fil ne prennent pas en charge le WPA ou le WPA2.
• WPA-Personal : Le chiffrement WPA-PSK est appliqué. Ce paramètre est recommandé pour la plupart des utilisateurs.
• WPA-Enterprise : Le chiffrement WPA-EAP est appliqué. Ce paramètre n'est recommandé que si vous possédez un serveur d'authentification RADIUS. Sinon, WPA-Personal doit être utilisé.

Si vous sélectionnez WEP, les options suivantes apparaisent :

Authentication: Sélectionnez l'authentification Open (Ouverte) ou Shared (Partagée).

WEP Encryption Sélectionnez le chiffrement 64-bit (64 bits) ou 128-bit (Chiffrement WEP): (128 bits).

Default WEP Key (Clé WEP par défaut): Sélectionnez la clé WEP (1-4) à utiliser comme clé par défaut. La zone de texte de la clé WEP est remplacée par celle de la clé WEP que vous configurez (1-4).

WEP Key (Clé WEP) : Définissez la clé WEP/le mot de passe de votre réseau sans fil. Selon que vous utilisez le chiffrement 64 ou 128 bits et une clé HEX ou ASCII, vous devez saisir des chiffres ou des caractères différents dans la zone de texte de la clé WEP, comme indiqué ci-dessous. Les clés ASCII peuvent uniquement se composer de lettres et de chiffres, alors que les clés hexadécimales ne peuvent qu’utiliser des chiffres de 0 à 9 et des lettres de A à F.

Si vous sélectionnez WPA-Personal, les options suivantes apparaissent :

WPA Mode (Mode WPA): Sélectionnez WPA2 only (WPA2 seulement) ou WPA only (WPA seulement). WPA2 only (WPA2 seulement) représente la méthode la plus sure si tous vos clients la prennent en charge.

Cipher Type (Type de chiffrement): Sélectionnez le chiffrement TKIP ou AES. Le chiffrement AES représente la méthode la plus sûre si tous vos clients la prennent en charge.

Clé de réseau: Saisissez la clé/le mot de passe à utiliser pour accéder à votre réseau sans fil. La clé doit comporter entre 8 et 63 caractères, exclusivement composés de lettres et de chiffres.

Mode de sécurité :

WEP

Si vous sélectionnez WPA-Enterprise, les options suivantes apparaissent :

WPA Mode (Mode WPA): Sélectionnez WPA2 only (WPA2 seulement) ou WPA only (WPA seulement). WPA2 only (WPA2 seulement) représente la méthode la plus sure si tous vos clients la prennent en charge.

Cipher Type (Type de chiffrement): Sélectionnez le chiffrement TKIP ou AES. Le chiffrement AES représente la méthode la plus sure si tous vos clients la prennent en charge.

RADIUS Server IP Address Entrez l'adresse IP de votre serveur RADIUS. (Adresse IP du serveur RADIUS):

RADIUS Server Port (Port du serveur RADIUS): Saisissez le port utilisé pour votre serveur RADIUS.

Secret partagé du Saisissez le secret partagé/mot de passe de votre serveur Serveur RADIUS: RADIUS.

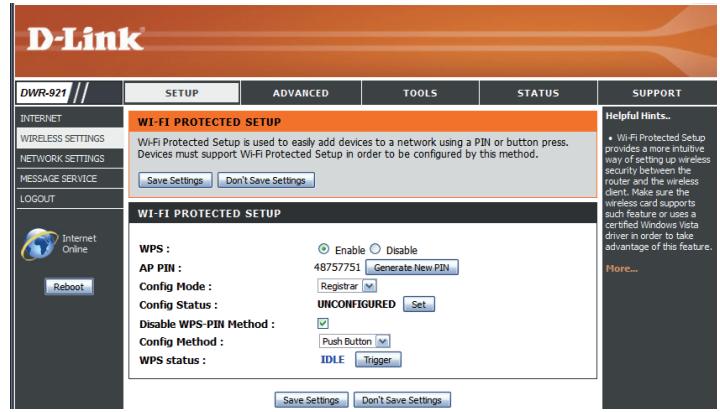

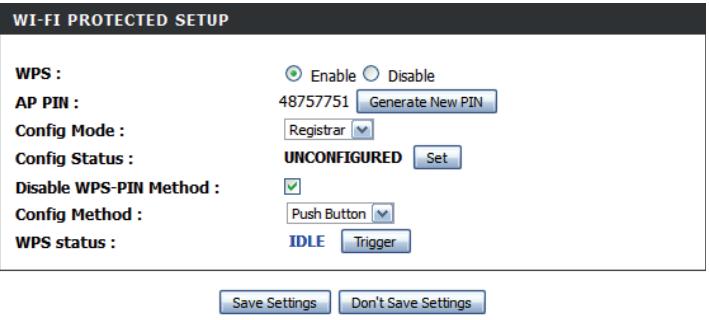

La page Wi-Fi Protected Setup (WPS) vous permet d’établir automatiquement une connexion sans fil entre votre routeur et un périphérique, en appuyant simplement sur un bouton ou en saisissant un code PIN.

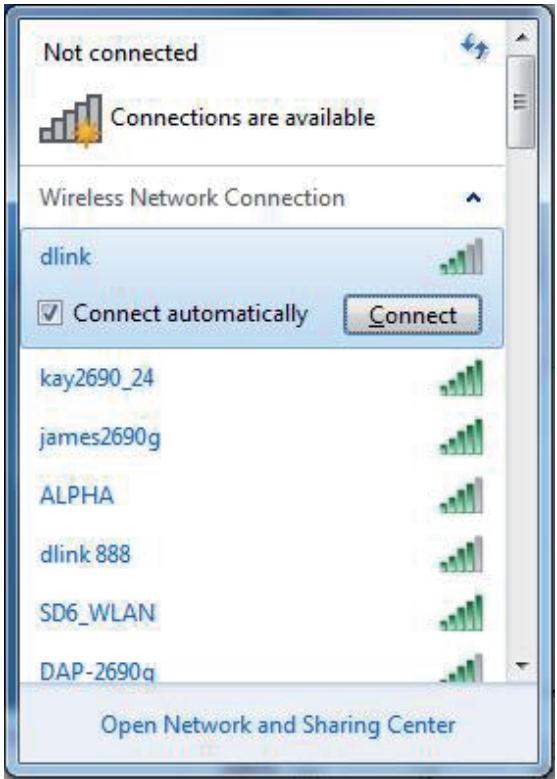

Vous pouvez également utiliser Windows 7 pour réaliser la configuration initiale de votre routeur. Utilisez pour cela l'assistant Connect to a network (Connexion à un réseau) sous Windows, puis saisissez le code PIN WPS du routeur à l'invite. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

WPS: Choisissez d'activer ou de désactiver les fonctions WPS.

AP PIN (PIN PA également) Si vous utilisez l'assistant Connect to a network (Connexion à un réseau) de Windows 7 pour réaliser la configuration initiale du routeur, vous devez saisir le code PIN PIN/PA WPS dans l'assistant à l'invite. Le code PIN PIN/PA WPS par défaut est imprimé sur l'étiquette située au-dessous du routeur. Cliquez sur le bouton Generate New PIN (Générer un nouveau code PIN) pour le remplacer par un autre, généré de manière aléatoire.

Config Mode (Mode config): Indiquez si le mode de configuration du WPS doit être défini sur Registrar (Registrar) ou sur Enrollee (Inscrit). Dans la plupart des cas, il doit être défini sur Registrar (Registrar) afin que vous puissiez utiliser le WPS pour connecter de nouveaux clients sans fil.

Config Status (État config): Si vous le configurez sur CONFIGURED (Configéré), le routeur apparait comme « already configured » (déjà configuré) sur les ordinateurs qui tentent d'utiliser la configuration WPS, notamment l'assistant Connect to a network (Connexion à un réseau) de Windows 7. Cliquez sur le bouton Release (Libérer) pour le faire passer à l'état UNCONFIGURED (Non configuré) et pouvoir configurer le WPS.

Si cette option est configurée sur UNCONFIGURED (Non configuré), cliquez sur le bouton Set (Définir) et faites passer le routeur à l'état CONFIGURED (Configuré) pour bloquer sa configuration WPS.

Config Method (Méthode de config): - Vous pouvez ainsi désirer d'utiliser la méthode de connexion par bouton pouvoir (PBC) ou par code PIN pour vous connecter à un client sans fil lorsque vous cliquez sur le bouton Trigger (Déclencher). Si vous désirez la méthode par code PIN, vous devez saisir un code PIN à 8 chiffres dont le client sans fil a besoin pour se connecter à votre routeur.

État WPS: Permet d'afficher l'état actuel du processus de connexion par WPS. Cliquez sur le bouton Trigger (Déclencher) pour établir une connexion WPS.

Paramètres réseau

Cette section vous aide à modifier les paramètres du réseau interne de votre routeur et à configurer les paramètres du serveur DHCP. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Paramètres du routeur

Router IP Address Saisissez l'adresse IP du routeur. L'adresse IP par défaut (Adresse IP du routeur) est 192.168.0.1. Si vous la modifiez, vous devez saisir la nouvelle adresse IP dans votre navigateur pour revenir à l'utilitaire de configuration.

Masque de sous-réseau par défaut Saisissez le masque de sous-réseau (Masque de sous-réseau) du routeur. (Masque de sous-réseau par défaut : il s'agit de 255.255.255.0 par défaut):

Nom de domaine local : Saisissez le nom de domaine local de votre réseau.

Paramètres du serveur DHCP

Le DWR-921 possède un serveur DHCP (Dynamic Host Control Protocol) intégré. Le serveur DHCP attribue des adresses IP aux périphériques du réseau qui en font la demande. Par défaut, le serveur DHCP est activé sur le périphérique. Le groupe d'adresses DHCP contient une plage d'adresses IP qui seront automatiquement attribuées aux clients du réseau. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Activer le serveur DHCP : Cochez cette case pour activer le serveur DHCP sur votre routeur.

Plage d'adresses IP Saisissez la plage d'adresses IP que le serveur DHCP doit utiliser pour affecter des adresses IP aux périphériques de votre réseau.

Durée de la concession Saisissez la durée de concession correspondant aux DHCP: affectations d'adresses IP.

Primary DNS IP Address Saisissez l'adresse IP du DNS principal qui sera affectée aux (Adresse IP du DNS clients DHCP. principal):

Secondary DNS IP Address Saisissez l'adresse IP du DNS secondaire qui sera affectée aux (Adresse IP du clients DHCP. DNS secondaire):

Primary WINS IP Address Saisissez l'adresse IP du WINS principal qui sera affectée aux (Adresse IP principale du clients DHCP. WINS):

Secondary WINS IP Saisissez l'adresse IP du WINS secondaire qui sera affectée aux Address (Adresse IP clients DHCP. secondaire du WINS):

Save Settings

Ne Pas Enregistrer Les Paramètres

Service de messagerie

Si vous FAITES proposer un service SMS, vous pouvez consulter et envoyer des messages depuis cette page.

SMS Inbox (Boîte de réception SMS) : Cliquez sur ce bouton pour afficher les SMS que vous avez reçus.

Créer un message (Créer un message) : Cliquez sur ce bouton pour créer un message.

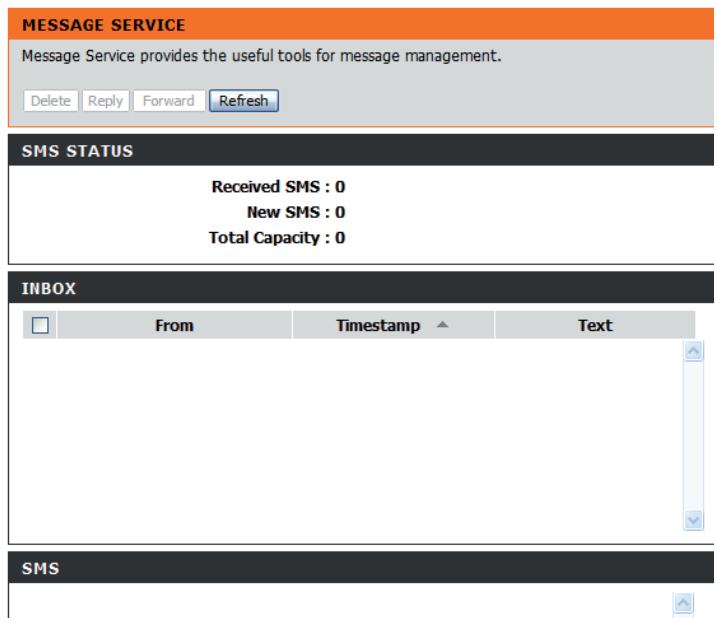

Boîte de réception SMS

Ct t s i a vous pouvez le supprimer ou répondre à l'émetteur. Cliquez sur le bouton Refresh (Actualiser) pour mettre à jour la liste.

Supprimer : Supprime les SMS sélectionnés.

Reply (Répondre) : Ouvre une fenêtre Create Message (Créer un message) qui permet de répondre au SMS sélectionné.

Forward (Transférer): Ouvre une fenêtre Create Message (Créer un message) qui permet de transférer le SMS sélectionné à un autre destinataire.

Refresh (Actualiser) : Cliquez sur ce bouton pour vérifier s'il y a de nouveaux messages.

Créer un message

Cette page vous permet d'envoyer un SMS à vos contacts. Il suffit d'indiquer le numéro de téléphone du destinataire, puis de saisir le contenu du message. Ensuite, appuyez sur le bouton « Send Message » (Envoyer le message) pour envoyer le message. Si vous souhaitez ajouter d'autres destinataires, placez un point-virgule entre chaque numéro de téléphone.

Receiver (Destinataire) : Saisissez le numéro de téléphone du destinataire.

Text Message (Message): Saisissez le message que vous souhaitez envoyer.

Send Message (Envoi du message) : Cliquez sur ce bouton pour envoyer le message.

Cancel (Annuler): Cliquez sur ce bouton pour supprimer le message.

Send message

Cancel

Avancé

Les pages ADVANCED (Avancé) vous permettent de configurer les paramètres avancés du routeur, tels que le serveur virtuel (redirection de port), le filtrage des adresses MAC et URL, ainsi que les paramètres sans fil et réseau avancés. Pour consulter les pages de configuration avancée, cliquez sur ADVANCED (Avancé) en haut de l’écran).

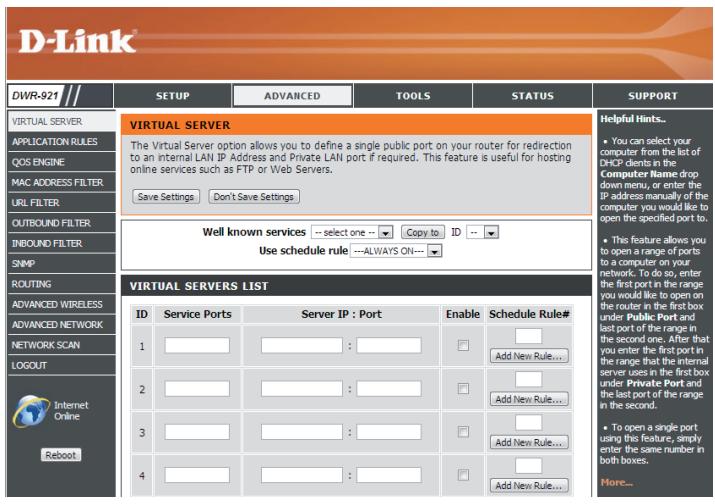

Serveur virtuel

Le périphérique peut être configuré en tant que serveur virtuel afin que les utilisateurs puissent accéder aux services de type Web ou FTP via l'adresse IP publique (réseau étendu) du routeur. Vous pouvez également autoriser les paramètres à fonctionner selon un calendrier défini. La fonction Virtual Server (Serveur virtuel) est également appelée Port Forwarding (Redirection de port). Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Contient une liste de services prédéfinis. Vous pouvez sélectionner un service et un ID de règle, puis cliquer sur le bouton Copy to (Copier vers) pour copier les paramètres par défaut de ce service dans l'ID de règle indiqué.

ID: Indique dans quelle règle copier les paramètres Well known service (Service bien connu) sélectionnés lorsque vous cliquez sur le bouton Copy to (Copier vers).

Utiliser une règle de calendrier :

Sélectionnez un calendrier, puis copiez-le dans l'ID de règle désigné après avoir cliqué sur le bouton Copy to (Copier vers). Vous pouvez sélectionner Always On (Toujours active) ou utiliser un calendrier défini par vos soins. Pour créer des calendriers et les modifier, reportez-vous à la section «Tâches planifiées» en page 56.

LISTE des serveurs virtuels

ID : Permet d'identifier la règle.

Ports de service Indiquez le(s) port(s) public(s) que vous voulez ouvrir.

Adresse IP du serveur : Saisissez l'adresse IP et le port de l'ordinateur du réseau local. Port : vers lequel vous pouvez transmettre les ports de service.

Activer: Cochez cette case pour activer la règle spécifique.

Schedule Rule # (N° règle de calendrier) : Indiquez le nombre de la règle de calendrier. Pour créer des calendriers, reportez-vous à la section « Tâches planifiées » en page 56.

ID	Service Ports	Server IP : Port	Enable	Schedule Rule#
1	5001	192.168.0.50 : 5001	√	Add New Rule...
2		:	□	Add New Rule...
3		:	□	Add New Rule...
4		:	□	Add New Rule...
5		:	□	Add New Rule...
6		:	□	Add New Rule...
7		:	□	Add New Rule...
8		:	□	Add New Rule...

Règles d'application

Certaines applications nécessitent plusieurs connexions, notamment les yeux sur Internet, les vidéoconférences et la téléphonie par Internet. Ces applications fonctionnent parfois difficilement via la traduction d'adresses de réseau (NAT). La fonction Application Rules (Règles d'application) permet à certaines de ces applications de fonctionner avec le DWR-921 car elle ouvre des ports lorsqu'elle détecte du trafic dans un port de déclenchement. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Popular Applications Sélectionnez une application dans la liste d'applications (Applications courantes) : courantes. Vous pouvez sélectionner un service et un ID de règle, puis cliquer sur le bouton Copy to (Copier vers) pour copier les paramètres par défaut de ce service dans l'ID de règle indiqué.

ID: Indique dans quelle règle copier les paramètres Popular application (Application courante) sélectionnés lorsque vous cliquez sur le bouton Copy to (Copier vers).

Règles d'application

ID : Permet d'identifier la règle.

Trigger (Déclenchement) : Saisissez le port à écouter pour déclencher la règle.

Ports entrants (Ports Indiquez le ou les ports entrants à ouvrir lorsque du traffic

entrants) : transite par le port Déclencheur.

Activer: Cochez cette case pour activer la règle spécifique.

Moteur qos

Le moteur QoS améliore votre expérience de produits en ligne ou de diffusion de contenu multimédia en garantissant que le trafic des produits en ligne ou du contenu multimédia a la priorité sur le reste du trafic réseau (par ex. FTP ou Web). Pour optimiser les performances, utilisez l'option Classification automatique qui vous permet de définir la priorité de vos applications automatiquement. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Configuration du moteur QoS

Activer le filtre de paquets QoS:

Cochez cette case pour activer la fonction QoS.

Largeur de bande montante:

Indiquez la largeur de bande maximum en liaison montante (par ex. 400 kbit/s).

Utiliser une règle de calendrier:

Sélectionnez un calendrier, puis copiez-le dans l'ID de règle désigné après avoir cliqué sur le bouton Copy to (Copier vers). Vous pouvez sélectionner Always On (Toujours active) ou utiliser un calendrier défini par vos soins. Pour créer des calendriers et les modifier, reportez-vous à la section «Tâches planifiées» en page 56.

Règles QOS

ID : Permet d'identifier la règle.

IP locale : Ports : Indiquez les adresses et ports locaux concernés par la règle.

IP distante : Ports : Indiquez les adresses et ports distants concernés par la règle.

Priorité QoS : Sélectionnez le niveau de priorité à appliquer au trafic concerné par la règle : Low, Normal, or High (Bas, Normal ou Élevé).

Activer: Cochez cette case pour activer la règle spécifique.

Use Rule # (Utiliser la règle)

Indiquez le numéro de la règle de calendrier. Pour créer des

(n°): calendriers, reportez-vous à la section «Tâches planifiées » en page 56.

Filtre d'adresse MAC

L'option MAC (Media Access Controller) Address Filter (Filtre d'adresses MAC) permet de contrôler l'accès au réseau en fonction de l'adresse MAC de l'adaptateur réseau. Une adresse MAC est un ID unique attribué par le fabricant de l'adaptateur réseau. Cette fonction peut être configurée sur AUTORISER ou REFUSER l'accès au réseau/à Internet. APRÈS avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Paramètres de filtrage MAC

MAC Address Control Cochez cette case pour activer le filtrage MAC. (Contrôle d'adresse MAC)

Connection Control Lorsque C est sélectionné, les clients sans fil et câblés peuvent se connecter à ce périphérique et autoriser/refuser des connexions provenant d'adresses MAC non spécifiées.

Association Control Lorsque A est sélectionné, les clients sans fil peuvent s'associer au réseau local sans fil et autoriser/refuser des connexions provenant d'adresses MAC non spécifiées.

Règles de filtrage MAC

ID : Permet d'identifier la règle.

MAC Address (Adresse) : Indiquez l'adresse MAC de l'ordinateur à filtrer. MAC:

Adresse IP: Indiquez la dernière section de l'adresse IP.

Wake On LAN: Cliquez sur Trigger (Déclencheur) pour configurer la fonction Wake on LAN (Réveil à distance).

C: Si cette case est cochée, la règle suit le paramètre de contrôle de connexion indiqué dans les paramètres de filtrage MAC indiqués ci-dessus. A: Si cette case est cochée, la règle suit le paramètre de contrôle d'association indiqué dans les paramètres de filtrage MAC indiqués ci-dessus.

Filtre URL

Le filtre d'URL vous permet de configurer une liste de sites Web auxquels les utilisateurs du réseau ne peuvent pas accéder. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

URL Filtering (Filtre des URL) : Cochez cette case pour activer le filtrage des URL.

Règles de filtrage des URL

ID : Permet d'identifier la règle.

URL : Saisissez l'URL que vous souhaitez bloquer. Toutes les URL par celle-ci sont bloquées.

Activer : Cochez cette case pour activer la règle spécifique.

Filtre sortant

Le filtre sortant vous permet de contrôler les paquets autorisés à passer sur Internet. Le filtre sortant s'applique à tous les paquets sortants. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Configuration du filtre sortant

Outbound Filter (Filtre sortant) :

Cochez cette case pour activer le filtrage sortant.

Utiliser une règle de calendrier:

Sélectionnez un calendrier, puis copiez-le dans l'ID de règle désigné après avoir cliqué sur le bouton Copy to (Copier vers). Vous pouvez sélectionner Always On (Toujours active) ou utiliser un calendrier défini par vos soins. Pour créer des calendriers et les modifier, reportez-vous à la section «Tâches planifiées» en page 56.

LISTE de règles de filtrage sortant

ID : Cette section vous permet de choisir Allow (Autoriser) ou Deny (Refuser) pour autoriser ou refuser l'ensemble du traffic sortant, sauf le traffic correspondant aux règles indiquées.

Source IP (IP source) : Ports : Permet d'identifier la règle.

Destination IP (IP cible): Indiquez l'adresse IP locale, puis le port après les deux-points.

Ports: Indiquez l'adresse IP distante, puis le port après les deux-points.

Activer: Cochez cette case pour activer la règle spécifique.

Schedule Rule # (N° règle de calendrier) : Indiquez le numéro de la règle de calendrier.

Previous Page (Page précédente): Permet de revenir à la page précédente.

Next Page (Page suivante) : Permet de passer à la page de contrôle suivante.

Filtre entrant

Le filtre entrant vous permet de contrôler les paquets autorisés à entrer sur votre réseau depuis Internet. Le filtre entrant s'applique uniquement aux paquets destinés aux serveurs virtuels ou aux hôtes DMZ. Avant d'avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Configuration des filtres entrants

Filtre entrant :

Cochez cette case pour activer le contrôle.

Utiliser une règle de calendrier:

Sélectionnez un calendrier, puis copiez-le dans l'ID de règle désigné après avoir cliqué sur le bouton Copy to (Copier vers). Vous pouvez sélectionner Always On (Toujours active) ou utiliser un calendrier défini par vos soins. Pour créer des calendriers et les modifier, reportez-vous à la section «Tâches planifiées » en page 56.

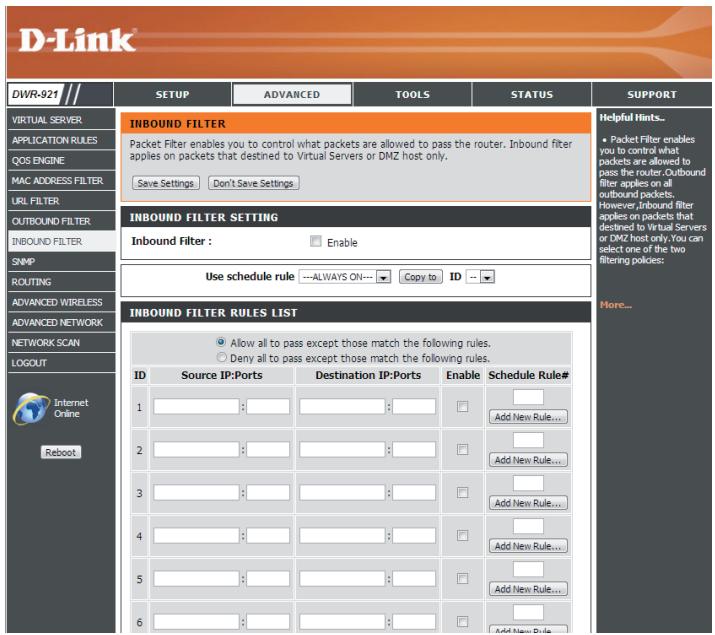

LISTE de règles de filtrage entrant

ID: Cette section vous permet de choisir Allow (Autoriser) ou Deny (Refuser) pour autoriser ou refuser l'ensemble du traffic entrant, sauf le traffic correspondant aux règles indiquées.

Source IP (IP source) : Ports : Permet d'identifier la règle.

Destination IP (IP cible): Indiquez l'adresse IP locale, puis le port après les deux-points.

Ports: Indiquez l'adresse IP distante, puis le port après les deux-points.

Activer: Cochez cette case pour activer la règle spécifique.

Schedule Rule # (N° règle de calendrier) : Indiquez le numéro de la règle de calendrier.

Previous Page (Page précédente): Permet de revenir à la page précédente.

Next Page (Page suivante): Permet de passer à la page de contrôle suivante.

SNMP (Simple Network Management Protocol) est un protocole de suivi et de contrôle de réseau très utilisé, qui signale l'activité sur chaque périphérique du réseau à l'administrateur réseau. SNMP peut servir à surveiller le trafic et les statistiques du DWR-921, qui prend en charge les protocoles SNMP v1 et v2c. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

SNMP Local : Choisissez Enable (Activer) ou Disable (Désactiver) pour activer ou désactiver l'administration SNMP locale.

SNMP Remote (SNMP Choisissez Enable (Activer) ou Disable (Désactiver) pour distant): activer ou désactiver l'administration SNMP distante.

Get Community (Obtenir communauté): Saisissez le mot de passe public dans ce champ pour autoriser un accès en lecture seule à l'administration réseau via le SNMP. pouvez voir le réseau, mais pas le configurer.

Communauté définie : Saisissez le mot de passe dans ce champ pour autoriser un accès en lecture et en écriture au réseau via le SNMP.

IP 1, IP 2, IP 3, IP 4 : Saisissez jusqu'à 4 adresses IP à utiliser comme cibles mobiles pour votre réseau.

SNMP Version (Sélectionnez la version SNMP de votre système. SNMP):

Adresse IP d'accès au réseau étendu Si vous voulez limiter l'accès SNMP distant, saisissez l'adresse IP de l'ordinateur distant que vous utiliserez pour accéder à ce périphérique. Toutes les autres adresses IP se verront refuser l'accès SNMP distant.

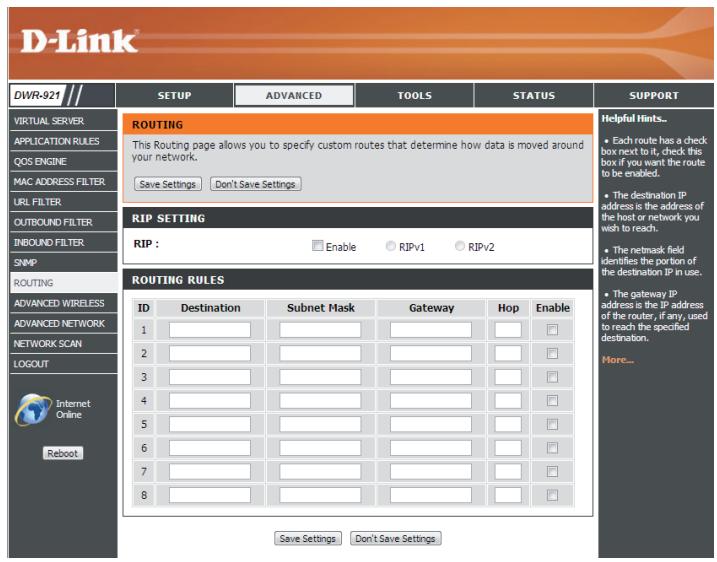

Redirection

La page de routage vous permet de spécifier des parcours personnalisés qui déterminent comment les données sont transférées sur votre réseau. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Configuration RIP

RIP : Cochez cette case pour activer la redirection, puis sélectionnez le protocole de redirection à utiliser :

• RIPv1: Protocole qui permet d'acheminer l'adresse IP par Internet.
• RIPv2: Version de RIPv1 enrichie de fonctions de type Authentication (Authentification), Routing Domain (Domaine d'acheminement), Next Hop Forwarding (Redirection au prochain saut) et Subnet-mask Exchange (Échange de masque de sous-réseau).

Règles d'acheminement

ID: Permet d'identifier la règle.

Cible: Saisissez l'adresse IP du réseau auquel vous pouvez accéder par voie statique.

Masque de sous-réseau : Saisissez le masque de sous-réseau à utiliser pour le réseau indiqué.

Passerelle: Indiquez l'adresse IP de la passerelle du réseau indiqué.

Hop (Saut) : Saisissez le nombre de sauts avant d'atteindre le réseau indiqué.

Remarque : Dans une voie de transmission, chaque lien se termine au niveau d'un périphérique réseau (un routeur ou une passerelle, par exemple). Le nombre de sauts est égal au nombre de routeurs ou passerelles par lesquels les données passent avant d'atteindre leur cible.

Activer : Cochez cette case pour activer la règle.

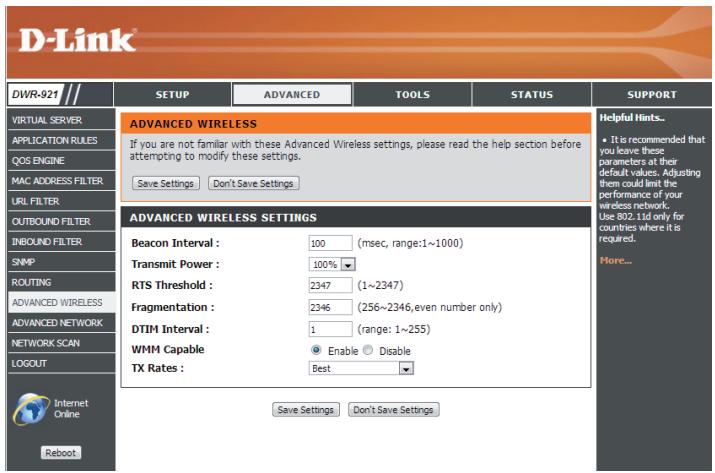

Les paramètres sans fil avancés comptent des paramètres risquant de nuire aux performances de votre routeur s'ils sont mal configurés. Ne les modifiez pas, sauf si vous les maîtrisez déjà ou si un membre de notre personnel d'assistance vous l'a demandé. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Intervalle de balise : Indiquez une valeur d'intervalle de balise. Les balises sont des paquets envoyés par un point d'accès pour synchroniser un réseau sans fil. 100 correspond au paramètre par défaut recommandé.

Puissance de transmission : Définit la puissance de transmission des antennes.

Seuil RTS (RTS Threshold) : Cette valeur doit être maintenue à sa valeur par défaut, soit 2347. Si le flux de données irrégulier pose problème, vous ne pouvez réaliser qu'une modification mineure.

Fragmentation: Le seuil de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de 2346 octets sont fragmentés avant d'être transmis. 2346 est le paramètre par défaut.

DTIM Interval (Intervalle DTIM): Définissez l'intervalle DTIM. Une période DTIM (Delivery Traffic Indication Message) (Message d'indication de transmission de données) est un compte à rebours qui informe les clients de la fenêtre suivante pour écouter les messages de diffusion générale et de multidiffusion. L'intervalle par défaut est 3.

WMM Capable (Compatible La fonction WMM (Wi-Fi Multimedia) est l'équivalent de la QoS WMM): (Qualité de service) pour votre réseau sans fil. Activez cette option pour améliorer la qualité des applications vidéo et vocales de vos clients sans fil.

TX Rates (Vitesses des paquets transmis) : Sélectionnez les débits de transfert de base en fonction de la vitesse des adaptateurs sans fil de votre réseau sans fil. Il est vivement recommandé de laisser ce paramètre sur Auto.

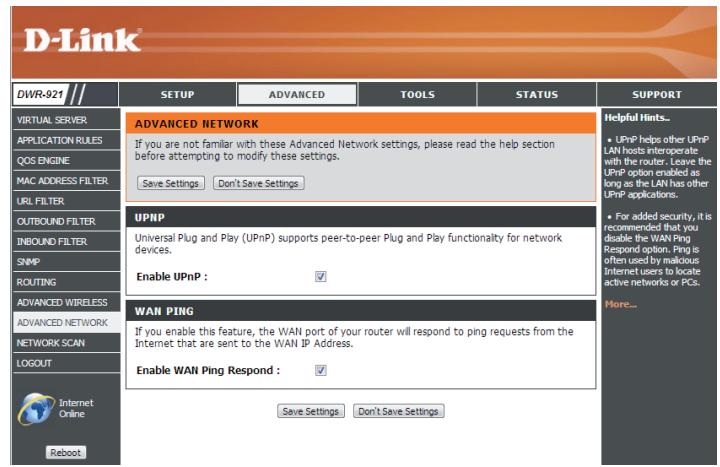

Réseau avancé

Le réseau avancé comporte des paramètres pouvant modifier la manière dont le routeur gère certains types de trafics. Nous recommandons de ne pas les modifier, sauf si vous les maîtrisez déjà ou si un membre de notre personnel d'assistance vous l'a demandé. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Activer UPnP: Cochez cette case pour utiliser la fonction Plug and Play universelle (UPnP™). L'UPnP est compatible avec les divers équipements, logiciels et périphériques du réseau.

Enable WAN Ping Cochez la case pour que le port du réseau étendu puisse répondre (Activer la réponse aux « pings »). Si vous bloquez les pings du réseau étendu, vous renforcez la sécurité contre les pirates. ping du réseau étendu):

Recherche de réseau

Cette page vous permet de définir si vous pouvez que le DWR-921 sélectionne automatiquement un réseau 3G/4G d'après la carte SIM insérée et vous permet de rechercher des réseaux manuellement afin de vous y connecter.

3G/4G Network Selection Method (Méthode de sélection du réseau 3G/4G):

Laissez ce paramètre sur Auto pour que le DWR-921 puisse sélectionner automatiquement un réseau cellulaire auquel se connecter. Si vous devez sélectionner un réseau manuellement, sélectionnez Manual (Manuel), puis cliquez sur le bouton Scan (Recherche) et sélectionnez un réseau disponible auquel vous connecter.

Remarque: Si le DWR-921 est connecté à un réseau 3G/4G, vous ne pourrez pas rechercher de réseaux.

Outils

Les pages TOOLS (Outils) vous permettent de définir divers paramètres système de votre routeur, notamment l'heure, le microprogramme et les calendriers personnalisés. Pour afficher cette page, cliquez sur TOOLS (Outils) en haut de l'écran.

SETUP

ADVANCED

TOOLS

STATUS

SUPPORT

Administrateur

La page Admin vous permet de modifier le mot de passe administrateur et d'activer la gestion distante. L'administrateur possède un accès en lecture et en écriture alors que l'utilisateur possède uniquement un accès en lecture seule. Seul l'administrateur peut changer les mots de passe des comptes admin et utiliser. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Administrateur

Mot de passe admin: Saisissez le mot de passe utilisé par le compte admin pour accéder à l'interface de gestion du routeur, puis confirmez-le.

Gestion à distance

Gestion à distance: Cochez cette case pour activer la gestion à distance. La gestion à distance permet à un navigateur Web de configurer le DWR-921 via Internet. Un nom d'utilisateur et un mot de passe restent nécessaires pour accéder à l'interface de gestion Web.

IP dont l'accès est autorisé : Saisissez l'adresse IP Internet du PC qui accède au routeur haut débit. Si vous saisissez un astérisque (*) dans ce champ, n'importe qui peut accéder au routeur, mais cela peut représenter un risque pour la sécurité et est déconseillé.

Port: Ce numéro de port permet d'accéder au routeur. 8080 correspond généralement au port utilisé pour l'interface de gestion Web.

Heure

Cette section vous permet de définir le fuseau horaire ainsi qu’un serveur NTP (protocole horaire en réseau). Vous pouvez également configurer l’heure d’été pour que le changement s’effectue quand cela est nécessaire. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Configuration de la DATE et de l'heure

Fuseau horaire : Sélectionnez le fuseau horaire approprié dans la zone déroulante.

Activer l'heure d'été : Cochez cette case pour régler l'heure d'été. Utilisez les menus déroulants pour indiquer la date de début et la date de fin de l'heure d'été.

CONFIGURATION AUTOMATIQUE DE LA DATE ET DE L'HEURE

Cochez la case Automatically synchronize with Internet time server (Synchroniser automatiquement avec le serveur hora Internet) afin que le routeur puisse utiliser un serveur NTP pour mettre à jour l'horloge interne du routeur.

Serveur NTP utilisé : Entrez le serveur NTP qui sera utilisé pour la synchronisation horaire ou utilisez le menu déroulant pour en sélectionner un. Cliquez sur le bouton Mettre à jour maintenant pour synchroniser l'heure avec le serveur NTP.

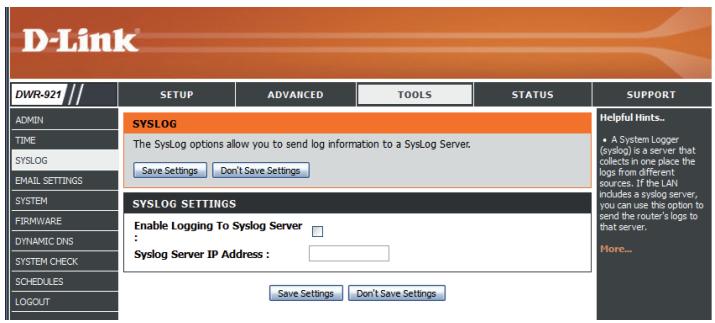

Syslog

Le DWR-921 conserve un journal des événements et des activités qui se produisent sur le routeur. Vous pouvez envoyer ces journaux sur un serveur SysLog de votre réseau. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Activer la journalisation sur un serveur SysLog:

Cochez cette case pour envoyer les journaux du routeur sur un serveur SysLog.

Syslog Server IP Address (Adresse IP du serveur SysLog):

Saisissez l'adresse IP du serveur syslog où le routeur enverra les journaux.

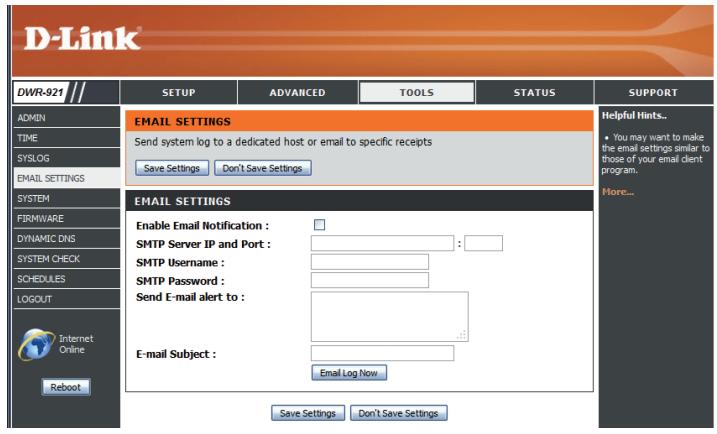

Paramètres de messagerie

Les paramètres de messagerie peuvent être utilisés pour l'envoi à une adresse électronique des fichiers journaux système, des messages d'alerte du routeur et des notifications de mise à jour du microprogramme. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Enable E-mail Notification (Activer la notification par courrier électronique):

Quand cette option est activée, les journaux d'activité du routeur sont envoyés par courrier électronique à l'adresse indiquée.

SMTP Server IP and Port (Adresse IP et port du serveur SMTP):

Saisissez l'adresse IP du serveur SMTP que le routeur utilisera pour envoyer des courriers électroniques. Saisissez l'adresse IP complète, suivie de deux-points (:) et du numéro de port (par ex. 123.123.123.1:25).

SMTPUsername (Nom d'utilisateur SMTP) :

Saisissez le nom d'utilisateur du compte SMTP.

SMTP Password (Mot de passe SMTP):

Saisissez le mot de passe du compte SMTP.

Envoyer une alerte électronique à (Send E-mail Alert to) :

Saisissez l'adresse électronique où le routeur doit envoyer les courriers électroniques.

Sujet du courrier électronique:

Saisissez le sujet du courrier électronique.

E-mail Log Now (Journal de messagerie maintenant):

Cliquez sur ce bouton pour envoyer les journaux actuels à des adresses électroniques précises.

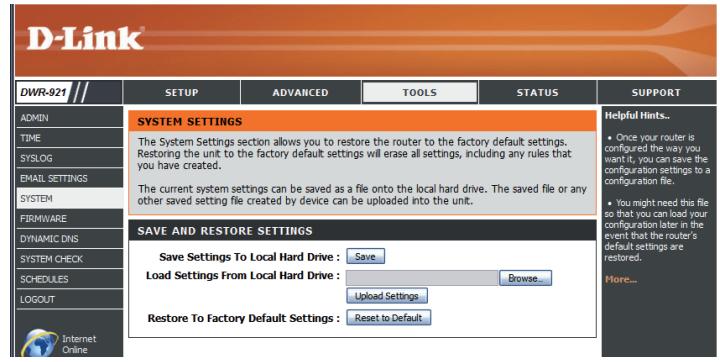

Système

Ici, vous enregistrez les paramètres système actuels sur un disque dur local. Après avoir modifié ces paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Enregistrer les paramètres sur le disque dur local Utilisez cette option pour enregistrer les paramètres de configuration actuels de votre routeur dans un fichier. Cliquez sur Save (Enregistrer) pour ouvrir une boîte de dialogue de fichiers, puis Sélectionnez un emplacement et un nom de fichier pour les paramètres.

Charger des paramètres depuis le disque dur local : Utilisez cette option pour charger les paramètres de configuration du routeur préalablement enregistrés. Cliquez sur Browse... (Parcourir) et sélectionnez le fichier enregistré. Ensuite, cliquez sur le bouton Upload Settings (Charger les paramètres) pour charger les paramètres sur le routeur.

Restaurer les paramètres par défaut : Cette option permet de restaurer tous les paramètres par défaut. Les paramètres qui n'ont pas été sauvegardés sont perdus, y compris les règles que vous avez créées.

Microprogramme

Vous pouvez mettre à jour le microprogramme de votre routeur. Vérifiez que celui que vous voulez utiliser se trouve sur le disque dur local de l'ordinateur, puis cliquez sur Browse (Parcourir) pour charger le fichier. Vous pouvez rechercher les mises à jour du microprogramme et les télécharger depuis le site d'assistance D-Link : http://support.dlink.com. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Current Firmware Affiche la version actuelle du microprogramme. Version (Version du microprogramme actuel):

Date du microprogramme Affiche la date de publication du microprogramme actuel :

Upload (Télécharger) : Après avoir téléchargé un nouveau microprogramme, clique sur Browse (Parcourir), recherche le microprogramme sur votre ordinateur, puis clique sur Upload (Charger) pour lancer la mise à jour.

Avertissement: Vous devez utiliser un ordinateur câble pour charger le fichier du microprogramme; n'utilisez pas d'ordinateur sans fil. N'éteignez pas votre ordinateur ni le routeur et n'actualisez pas la fenêtre du navigateur pendant la mise à jour.

Accept Unofficial Si le microprogramme que vous pouvez installer n'est pas une Firmware (Acceptor un version officielle de D-Link, vous devez cocher cette case. microprogramme non

officiel): Avertissement: Les microprogrammes non-officiels ne sont pas pris en charge et peuvent endommager leur périphérique. L'utilisation de ces produits est à vos risques et périls.

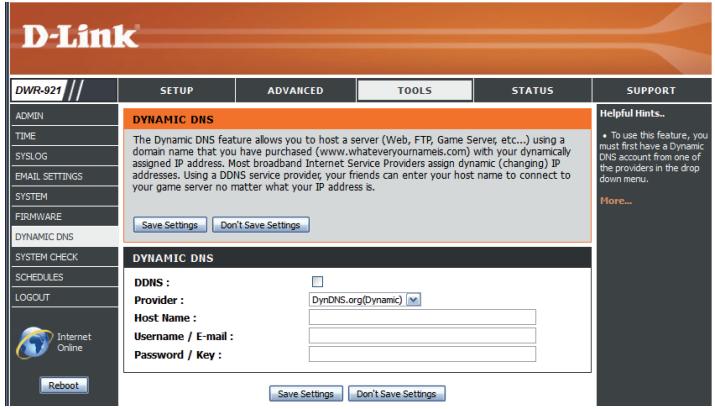

DNS dynamique

La fonction DDNS (DNS dynamique) vous permet d'héberger un serveur (Web, FTP ou de produits) en utilisant un nom de Domaine que vous avez acquis (www.exemplededomaine.com) avec votre adresse IP attribuée dynamiquement. Vous pouvez utiliser l'un des services DDNS répertoriés ou vous inscrivez au service DDNS gratuit de D-Link sur le www.dlinkddns.com. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

DDNS: Cochez cette case pour activer la fonction DDNS.

Provider (Fournisseur) : Sélectionnez un fournisseur de service DDNS.

Nom d'hôte: Saisissez le Host Name (Nom d'hôte) que vous avez enregistré avec votre fournisseur de service DDNS.

Username / E-mail (Nom d'utilisateur) : Saisissez le Nom d'utilisateur correspondant au compte DDNS.

électronique) :

Password / Key (Mot de passe/Clé) : Saisissez le Password (Mot de passe) correspondant à votre compte DDNS.

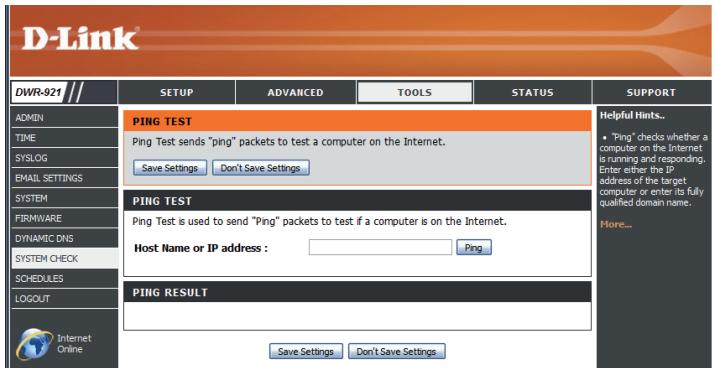

Contrôle du système

Cet utilitaire de diagnostic utile peut servir à contrôler si un ordinateur est connecté au réseau. Il envoie des paquets de ping et écoute les réponses de l'hôte concerné. Après avoir modifié certains paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Nom d'hôte ou adresse Saisissez un nom d'hôte ou une adresse IP auxquels envoyer des pings, puis cliquez sur le bouton Ping. Les résultats de votre tentative de ping s'affichent dans la zone PING RESULT (Résultat du ping) ci-dessous.

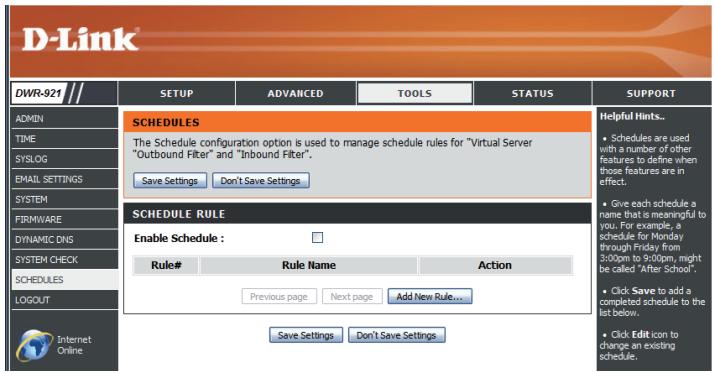

Tâches planifiées

Cette section vous permet de gérer les règles de calendrier de diverses fonctions de pare-feu et de contrôle parental. Après avoir modifié ces paramètres, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications.

Enable Schedule (Activer le calendrier). Cochez cette case pour activer les calendriers.

calendrier) :

Edit (Modifier) : Cliquez sur ce bouton pour modifier la règle sélectionnée (voir ci-dessous).

Supprimer : Cliquez sur ce bouton pour supprimer la règle sélectionnée.

Previous Page (Page précédente) :

Page suivante : Cliquez sur ce bouton pour accéder à la page suivante des règles.

Ajouter Cliquez sur ce bouton pour créer une nouvelle règle (voir ci-dessous).

Nom de la règle n°: Saisissez un nom pour le nouveau calendrier.

Politique: Sélectionnez Activate (Activer) ou Inactivate (Désactiver) pour indiquer si les fonctions utilisant le calendrier doivent être actives ou inactives, sauf pendant les durées indiquées.

Week Day (Jour) : Sélectionnez un jour de la période comme date de début et date de fin.

Start Time (hh: mm) (Heure Saisissez l'heure à laquelle vous souhaitez que le calendrier de début (hh: mm)): devienne actif.

End Time (hh: mm) (Heure Sélectionnez l'heure à laquelle vous souhaitez que le calendrier de fin (hh: mm)): devienne inactif.

Après avoir réalisé vos modifications, cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer le calendrier.

Les pages STATUS (État) permettent de consulter l'état actuel du routeur concernant diverses catégories, telles que le réseau étendu, 3G et sans fil. Pour afficher ces pages, cliquez sur STATUS (État) en haut de l'écran.

SETUP

ADVANCED

TOOLS

STATUS

SUPPORT

Informations sur le périphérique

Tous les détails de votre connexion réseau et Internet sont affichés sur cette page. La version du microprogramme s'affiche également ici.

Généralités : Affiche la version et la date actuelles du microprogramme.

Réseau étendu: Affiche les détails de la connexion au réseau étendu du routeur.

3G Card (Carte 3G) : Affiche les détails de la connexion 3G du routeur.

Réseau local: Affiche les détails de la connexion au réseau local du routeur.

Réseau local sans fil: Affiche les détails de la connexion au réseau local sans fil du routeur.

Ordinateurs du réseau : Affiche la liste de clients connectés au routeur local.

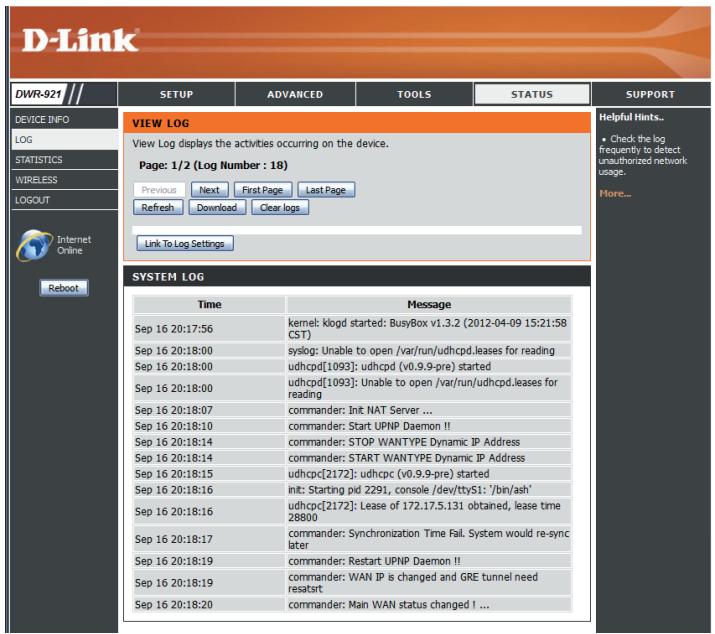

Journal

Vous pouvez consulter le journal du système et le télécharger ici.

Précédent: Cliquez sur ce bouton pour accéder à la page précédente du journal.

Suivant: Cliquez sur ce bouton pour accéder à la page suivante du journal.

Première page : Cliquez sur ce bouton pour passer directement à la première page du journal.

Dernière page : Cliquez sur ce bouton pour passer directement à la dernière page du journal.

Refresh (Actualiser) : Cliquez sur ce bouton pour actualiser le journal du système.

Download (Télécharger) Cliquez sur ce bouton pour télécharger le journal du système actuel sur votre ordinateur.

Effacer les journaux Cliquez sur ce bouton pour effacer le journal du système.

Lien vers les paramètres du journal Cliquez sur ce bouton pour accéder au lien vers la page (Lier aux paramètres du journal.):

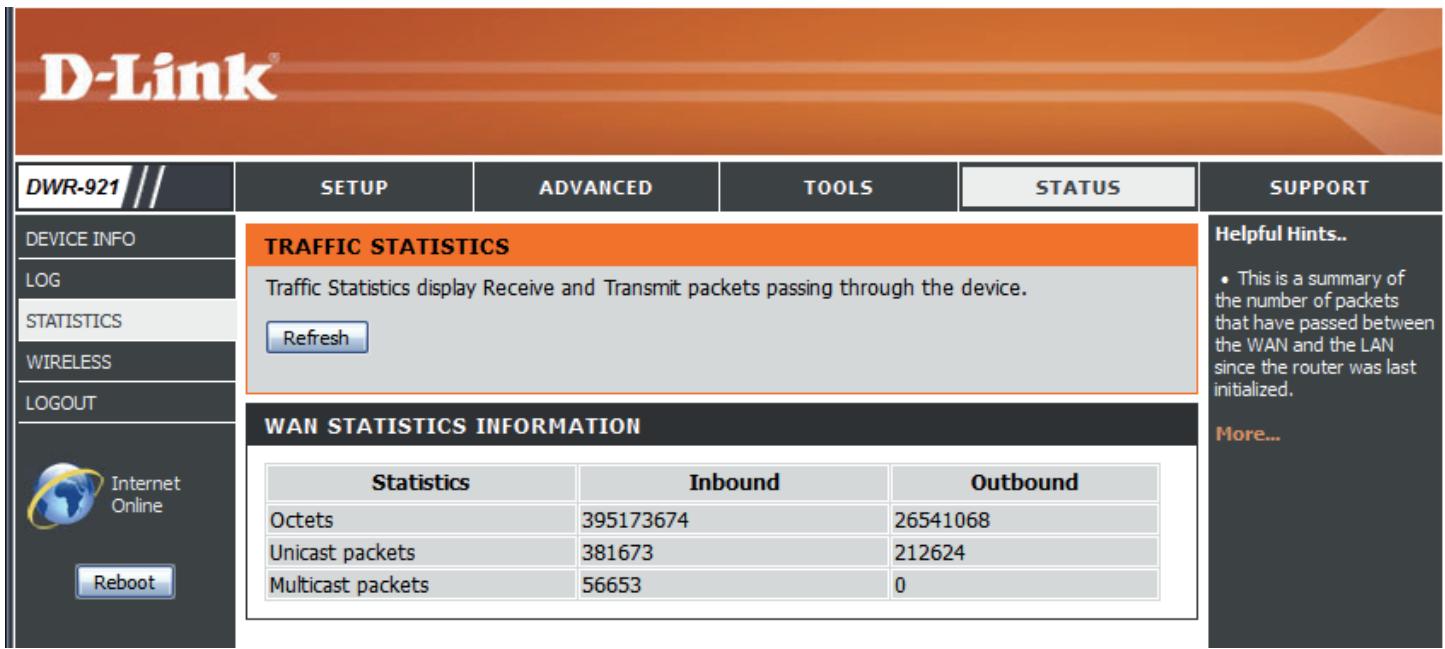

Statistiques

Ici, vous pouvez voir les paquets transmis et reçus par votre routeur concernant les ports WAN et LAN. Le compteur de trafic se réinitialise si le périphérique est redémarré. Cliquez sur le bouton Refresh (Actualiser) pour actualiser les statistiques du réseau étendu.

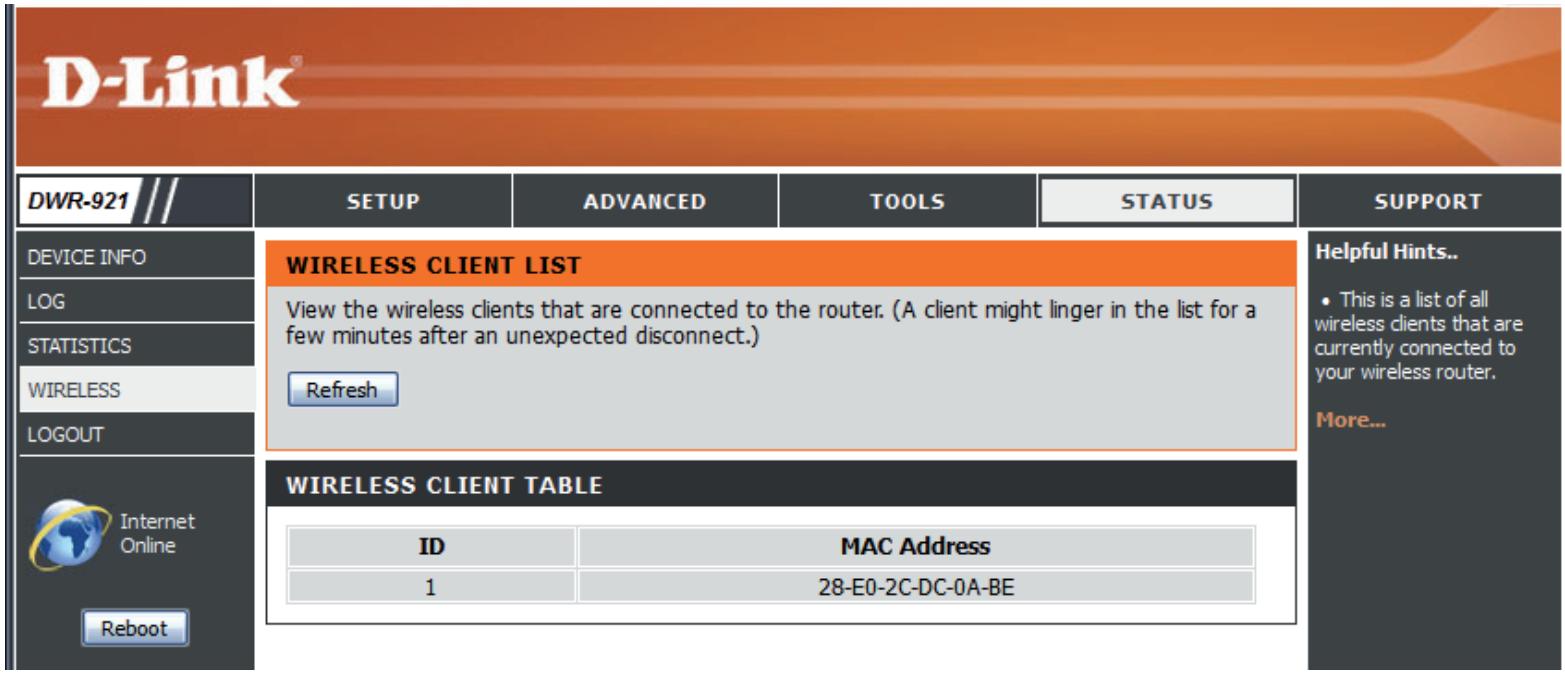

Réseau sans fil

Ce tableau affiche une liste de clients sans fil connectés à votre routeur sans fil. Cliquez sur Refresh (Actualiser) pour actualiser la liste.

Assistance

La page SUPPORT (Assistance) propose des informations d'aide sur chaque section de l'interface du périphérique. Pour afficher cette page, cliquez sur SUPPORT (Assistance) en haut de l'écran.

SETUP

ADVANCED

TOOLS

STATUS

SUPPORT

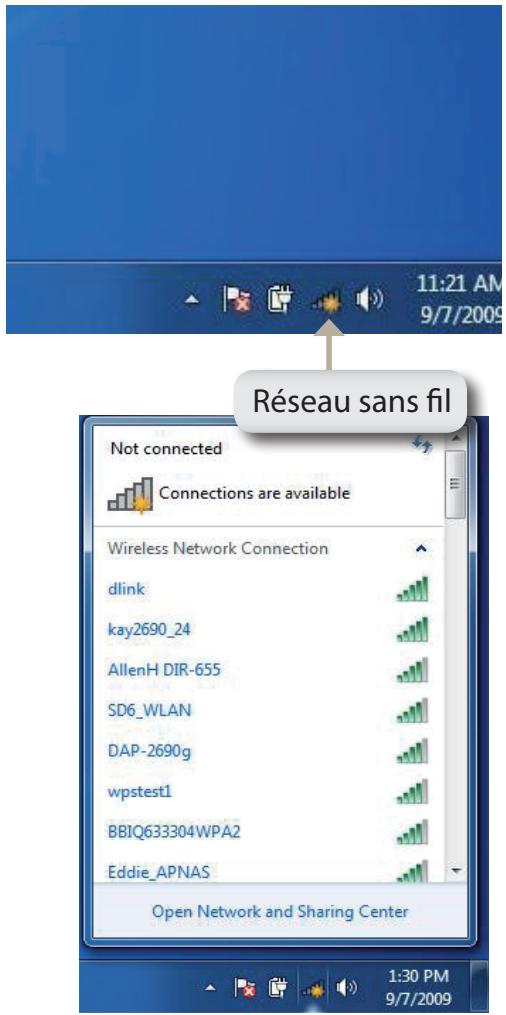

Connexion à un réseau sans fil sous windows 7

Les utilisateurs de Windows 7 peuvent utiliser l'utilitaire sans fil intégré pour se connecter à un réseau sans fil. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows 7, comme indiqué ci-dessous.

Si l'infobulle Réseaux sans fil détectés s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire. Vous pouvez aussi cliquer sur l'icône sans fil dans la zone de notification (en bas à droite).

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.

Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section «Bases de la mise en réseau » en page 82 pour de plus amples informations.

Configuration de la sécurité du réseau sans fil

Il est recommandé d’activer la sécurité sans fil (WPA/WPA2) sur le routeur ou le point d’accès sans fil avant de configurer l’adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).

1. L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone.

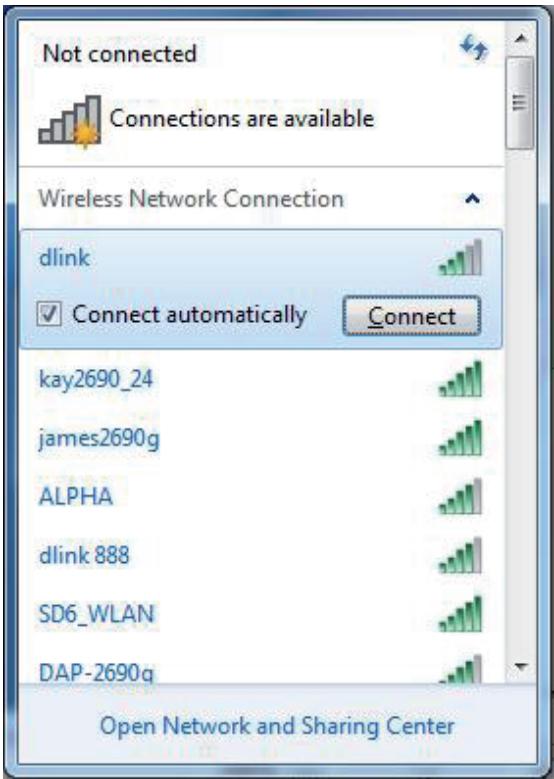

1. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur le bouton Connect (Connexion).

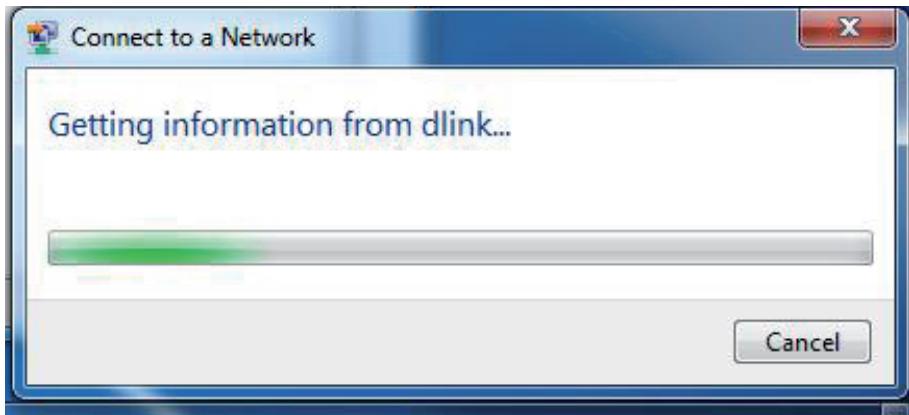

1. La fenêtre suivante apparait pendant que l'ordinateur tente de se connecter au routeur.

1. Entrez la même clé de sécurité ou phrase de passe que celle du routeur, puis cliquez sur Connexion.

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

Les utilisateurs de Windows Vista™ peuvent utiliser l'utilitaire sans fil intégré. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows Vista™, comme indiqué ci-dessous.

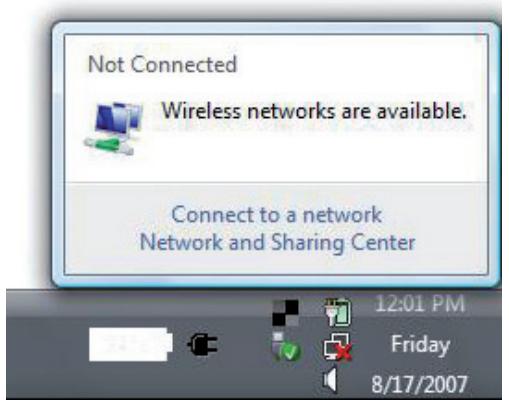

Si l'infobulle Wireless Networks Detected (Réseaux sans fil détectés) s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l’écran à côté de l’heure). Sélectionnez Connect to a network (Connexion à un réseau).

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section «Bases de la mise en réseau » en page 82 pour de plus amples informations.

Configuration de la sécurité du réseau sans fil

Il est recommandé d’activer la sécurité sans fil (WEP/WPA/WPA2) sur le routeur ou le point d’accès sans fil avant de configurer l’adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé de sécurité ou la phrase de passe utilisée.

1. Ouvrez l'utilitaire sans fil de Windows Vista en cliquant avec le bouton droit de la souris sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Connect to a network (Connexion à un réseau).
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connexion.

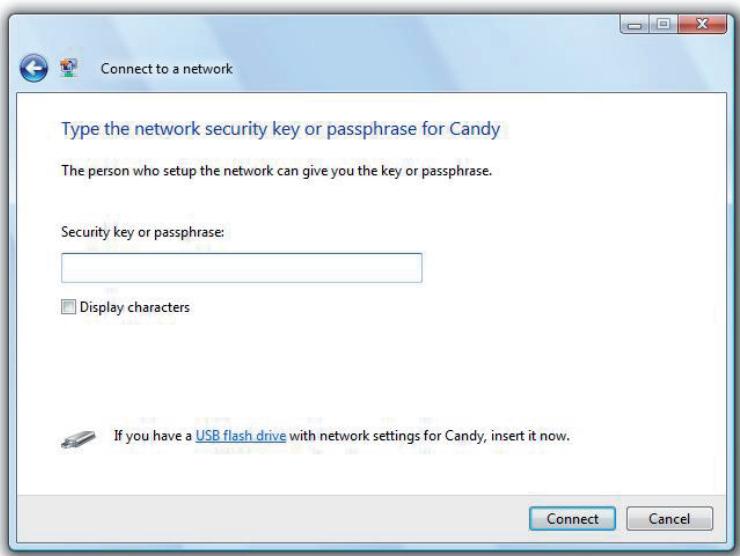

1. Saisissez la même clé de sécurité ou phrase de passe que celle du routeur, puis cliquez sur Connect (Connector).

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, vérifie que les paramètres de sécurité soient corrects. La clé ou la phrase de passe doit être strictement identique à celle du routeur sans fil.

Connexion à un réseau sans fil à l'aide de windows® XP

Les utilisateurs de Windows XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s'appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l'utilitaire d'une autre société ou Windows 2000, veuillez vous reporter au manuel d'utilisation de votre adaptateur sans fil pour obtenir de l'aide sur la connexion à un réseau sans fil. La plupart des utilisateurs possèdent une option « site survey » (Visite des lieux) similaire à l'utilitaire de Windows XP, comme indiqué ci-dessous.

Si l'infobulle Wireless Networks Detected (Réseaux sans fil détectés) s'affiche, cliquez au centre de la bulle pour accéder à l'utilitaire.

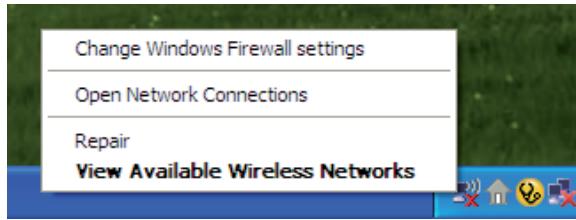

Faites un clic droit sur l'icône de l'ordinateur sans fil dans la zone de notification (en bas à droite de l'écran à côté de l'heure). Sélectionnez Afficher les réseaux sans fil disponibles.

L'utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l'un d'eux (affiché à l'aide du SSID), puis cliquez sur le bouton Connect (Connexion).

Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section «Bases de la mise en réseau » en page 82 pour de plus amples informations.

Configuration du mode WEP

Il est recommandé d'activer le WEP sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WEP utilisée.

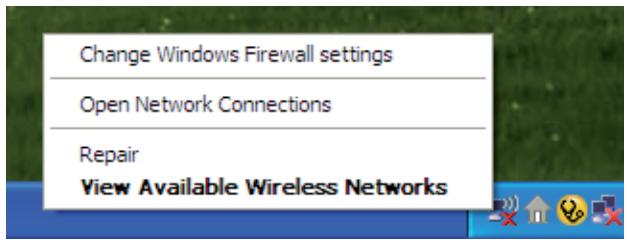

1. Ouvrez l'utilitaire sans fil de Windows XP en faisant un clic droit sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.
2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connexion.

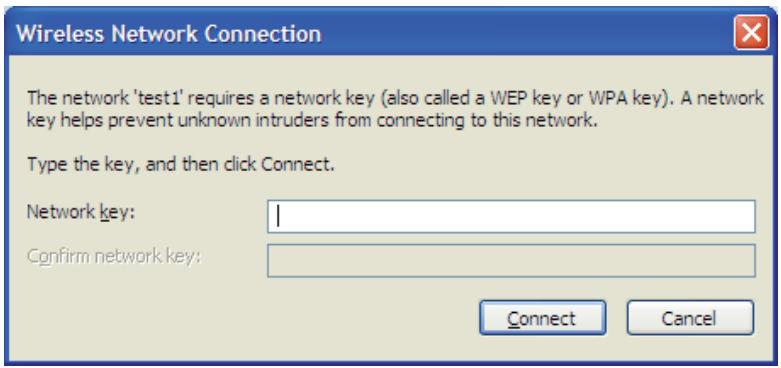

1. La boîte de dialogue Connexion réseau sans fil apparaît. Saisissez la même clé WEP que celle de votre routeur, puis cliquez sur Connecter.

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres du WEP sont corrects. La clé WEP doit être strictement identique à celle du routeur sans fil.

Configuration de wpa-psk

Il est recommandé d'activer le WPA sur le routeur sans fil ou le point d'accès avant de configurer l'adaptateur sans fil. Si vous rejoignez un réseau existant, vous devez connaître la clé WPA utilisée.

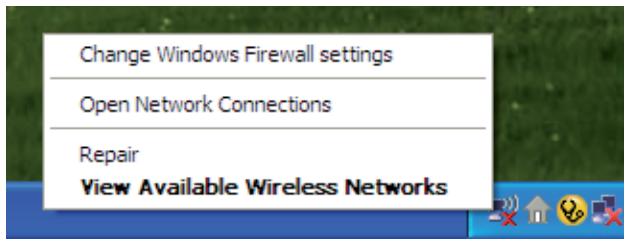

1. Ouvrez l'utilitaire sans fil de Windows XP en faisant un clic droit sur l'icône de l'ordinateur sans fil, dans la zone de notification (en bas à droite de l'écran). Sélectionnez Afficher les réseaux sans fil disponibles.

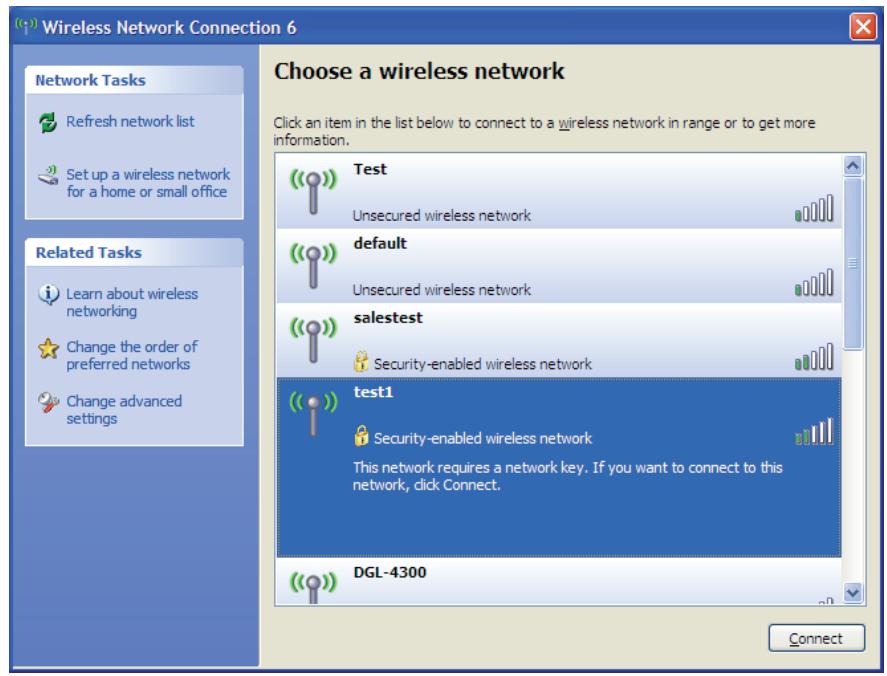

2. Sélectionnez le réseau sans fil (SSID) auquel vous souhaitez vous connecter, puis cliquez sur Connexion.

1. La boîte de dialogue Connexion réseau sans fil apparait. Saisissez la phrase de passe WPA-PSK, puis cliquez sur Connect (Connexion).

La connexion au réseau sans fil prend 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. La phrase de passe WPA-PSK doit être strictement identique à celle du routeur sans fil.

Résolution des problèmes

Ce chapitre fournit des solutions aux problèmes pouvant survenir lors de l'installation et de l'utilisation du DWR-921. Lisez les descriptions suivantes si vous rencontrez des problèmes.

1. Pourquoi n'ai-je pas accès à l'utilitaire de configuration Web?

Lorsque vous saisissez l'adresse IP du routeur D-Link (192.168.0.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l'utilitaire Web.

• Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommendons les versions suivantes :
• Internet Explorer 6 ou une version supérieure
• Netscape 8 ou une version supérieure
• Mozilla 1.7.12 (5.0) ou une version supérieure
• Opera 8.5 ou une version supérieure
• Safari 1.2 ou une version supérieure (avec Java 1.3.1 ou une version supérieure)
• Camino 0.8.4 ou une version supérieure
• Firefox 1.5 ou une version supérieure
• Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périhérique. S'il ne l'est pas, essayez un autre câ
• Désactivez les logiciels de sécurité Internet executés sur l'ordinateur. Les pare-feu logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows XP peuvent bloquer l'accès aux pages de configuration. Vérifiez les fichiers d'aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
• Configurez vos paramètres Internet :
• Allez dans Démarrer > Paramètres > Panneau de configuration. Double-cliquez sur l'icô ètres.
• Cliquez sur l'onglet Connexions, puis définissez l'option de numérotation sur Ne jamais établ

Sous l'onglet Avancé, cliquez sur le bouton pour restaurer les paramètres par défaut. Cliquez trois fois sur OK.

Fermez votre navigateur Web (s'il est ouvert), puis rouvrez-le.

• Accédez à la gestion Web. Ouvrez votre navigateur Web, puis sai
• Si vous ne parvenez toujours pas à accé éder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur.

2. Que dois-je faire si j'ai oublié mon mot de passe?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Notez que cette procédure réinitialise tous vos paramètres.

Pour réinitialiser le routeur, localisez le bouton de réinitialisation (orifice) à l'arrête de l'appareil. Lorsque le routeur est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d'accéder au routeur. L'adresse IP par défaut est 192.168.0.1 et le nom d'utilisateur est admin; le mot de passe doit rester vierge.

Bases de la technologie sans fil

Les produits sans fil D-Link reposent sur des normes industrielles permettant de fournir une connectivité sans fil haut débit conviviale et compatible à votre domicile, au bureau ou sur des réseaux sans fil publics. Si vous respectez rigoureusement la norme IEEE, la famille de produits sans fil D-Link vous permet d'accéder en toute sécurité aux données que vous VOULEZ, quand et où vous le VOULEZ. Vous pourrez profiter de la liberté offerte par la mise en réseau sans fil.

Un réseau local sans fil est un réseau d'ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d'utiliser la technologie de réseau local sans sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l'absence de câblage et d'autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs.

Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d'un réseau câble. Les cartes d'adaptateurs sans fil utilisées sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d'adaptateurs Ethernet.

Il est souvent souhaitable de relier des appareils en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un routeur sans fil est un périphérique qui sert à créer ce lien.

Définition de « sans fil

La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n'importe où dans votre foyer ou à votre travail.

Pourquoi la technologie sans fil d-link ?

D-Link est non seulement le leader mondial, mais aussi le concepteur, le développeur et le fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau.

Comment la technologie sans fil fonctionne-t-elle?

La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d'un point A à un point B. La technologie sans fil présente toutefois des limites quant à l'accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil (WLAN) et le réseau personnel sans fil (WPAN).

Réseau local sans fil

Dans un réseau local sans fil, un périphérique appelé Point d'accès (PA) connecte vos ordinateurs au réseau. Ce point d'accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d'accès intérieur (tel que celui illustré) permet de transférer le signal jusqu'à 90 mètres. Avec un point d'accès extérieur, le signal peut atteindre jusqu'à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d'autres lieux extérieurs encore.

Réseau personnel sans fil (WPAN)

Le Bluetooth est la technologie sans fil de référence dans l'industrie pour le réseau personnel sans fil. Les périphériques Bluetooth du réseau personnel sans fil fonctionnent sur une portée pouvant atteindre 9 mètres.

La vitesse et la portée d'exploitation sans fil sont inférieures à celles du réseau local sans fil, mais en retour, elles utilisent moins de puissance. Cette technologie est donc idéale pour les périphériques personnels (par ex. téléphones mobiles, agendas électroniques, casques de téléphones, PC portables, haut-parleurs et autres dispositifs fonctionnant sur batterie).

Qui utilise la technologie sans fil ?

La technologie sans fil est devenue si populaire ces dernières années que pratiquement tout le monde l'utilise. Que ce soit à domicile ou au bureau, D-Link offre une solution sans fil adaptée.

Domicile

• Offre un accès haut débit à toutes les personnes du domicile
• Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc.
• Élimination des câbles dans toute la maison
• Simplicité d'utilisation

Petite entreprise et entreprises à domicile

• Maîtrisez tout à domicile, comme vous le feriez au bureau
• Accès distant au réseau de votre bureau, depuis votre domicile
• Partage de la connexion Internet et de l'imprimante avec plusieurs ordinateurs
• Inutile de dédier de l'espace au bureau

Où la technologie sans fil est-elle utilisée ?

La technologie sans fil s'étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d'accès sans fil »

En utilisant un adaptateur Cardbus D-Link avec votre PC portable, vous pouvez accéder au point d'accès sans fil pour vous connecter à Internet depuis des lieux distants, comme les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès.

Le réseau sans fil est simple à configurer, mais si vous l'installez pour la première fois, vous risquez de ne pas savoir par où commencer. C'est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d'un réseau sans fil.

Conseils

Voici quelques éléments à garder à l'esprit lorsque vous installez un réseau sans fil.

Centralisez votre routeur ou point d'accès

Veillez à placer le routeur/point d'accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si vous demeure possède deux étages, un répéteur sera peut-être nécessaire pour doper le signal et étendre la portée.

Éliminez les interférences

Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes et télévisions) aussi loin que possible du routeur/point d'accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence.

Sécurité

Ne laissez pas vos voisins ou des intrus se connecter à votre réseau sans fil. Sécurisez votre réseau sans fil en activant la fonction de sécurité WPA ou WEP sur le routeur. Reportez-vous au manuel du produit pour obtenir des informations détaillées sur sa configuration.

Modes sans fil

D'une manière générale, il existe deux modes de mise en réseau :

Infrastructure : tous les clients sans fil se connectent à un point d'accès ou un routeur sans fil. - Ad-hoc : Connexion directe à un autre ordinateur, pour une communication entre pairs, en utilisant des adaptateurs réseau sans fil sur chaque ordinateur.

Un réseau d'infrastructure comporte un point d'accès ou un routeur sans fil. Tous les périphériques sans fil (ou clients) se connectent au routeur ou au point d'accès sans fil.

Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d'adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.

Vérifiez votre adresse IP

Après avoir installé votre nouvel adaptateur D-Link, vous devez par défaut définir les paramètres TCP/IP pour obtenir automatiquement une adresse IP d'un serveur DHCP (c'est-à-dire un routeur sans fil). Pour vérifier votre adresse IP, procédez comme suit.

Cliquez sur Start > Run (Démarrer > Exécuter). Dans la zone d'execution, saisissez cmd, puis cliquez sur OK. (Les utilisateurs Windows Vista™ saisissez cmd dans le champ Rechercher.)

À l'invite, saisissez ipconfig, puis appuyez sur Enter (Entrée).

L'adresse IP, le masque de sous-réseau et la passerelle par défaut de votre adaptateur s'affichent.

Si l'adresse est 0.0.0.0, vérifie l'installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre routeur. Certains logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs.

Attribution statique d'une adresse IP

Si vous n'utilisez pas de passerelle/routeur compatible avec le serveur DHCP, ou si vous devez attribuer une adresse IP statique, veuillez procéder comme suit :

Étape 1

Windows Vista - Clique sur Start > Control Panel > Network and Internet > Network and Sharing Center > Manage Network Connections. (Démarrer > Panneau de configuration > Réseau et Internet > Centre réseau et partage > Gérer les connexions réseau).

Windows XP - Cliquez sur Start > Control Panel > Network Connections (Démarrer > Panneau de configuration > Connexions réseau).

Windows 2000 - Sur le Bureau, cliquez avec le bouton droit de la souris sur My Network Places > Properties (Voisinage réseau > Propriétés).

Étape 2

Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local), qui représente votre adaptateur réseau, puis sélectionnez Properties (Propriétés).

Étape 3

Sélectionnez Internet Protocol (TCP/IP) [Protocole Internet (TCP/IP)], puis cliquez sur Properties (Propriétés).

Étape 4

Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante), puis saisissez une adresse IP du même sous-réseau que votre réseau ou l'adresse IP du réseau local de votre routeur.

Example : Si l'adresse IP du routeur est 192.168.0.1, faites de 192.168.0. XYOUR adresse IP, X représentant un chiffre entre 2 et 99. Vérifiez que le nombre choses n'est pas utilisé sur le réseau. Définissez la même Passerelle par défaut que celle de l'adresse IP du réseau local de votre routeur (192.168.0.1).

Définissez le même Primary DNS (DNS principal) que celui de l'adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI.

Étape 5

Cliquez deux fois sur OK pour enregistrer vos paramètres.

Bande LTE

• 800 / 900 / 1800 / 2600 MHz

Bande umts/hsdpa/hsupa

900/2100MHz - Classe de puissance 3

Débits de données

• jusqu'à 150 Mbit/s avec des clients 802.11n 6/9/11/12/18/24/36/48/54 Mbit/s en mode 802.11g 1/2/5,5/11 Mbit/s en mode 802.11b LTE en chargement : jusqu'à 50 Mbits/s LTE en téléchargement : jusqu'à 100 Mbits/s

Normes

802.11b/g, compatible avec les périphériques 802.11n 802.3 802.3u

Sécurité du réseau sans fil

WEP 64/128 bits WPA et WPA2

Pare-feu

NAT (Translation d'adresses de réseau) SPI (Inspection dynamique des paquets)

Passerelle L2TP/PPTP/IPSEC/VPN

Antenne

• Deux antennes 3G/4G amovibles

Ports

Ports de réseau local (RJ-45) - Port de réseau étendu (RJ-45)

Compartiment de la carte USIM

• Interface standard à 6 broches de la carte SIM

Voyants d'état

Réseau étendu Réseau local - WLAN 3G 4G SMS Signal

Certifications

CE Wi-Fi certifié

Humidité en fonctionnement

10% à 90% (sans condensation)

1 La bande de fréquence prise en charge dépend de la version locale du matériel. 2 Débit maximum du signal sans fil provenant des spécifications de la norme IEEE 802.11g. Le débit de transmission réel des données peut varier. Le surdébit, ainsi que les conditions du réseau et les facteurs environnementaux, dont l'importance du trafic réseau, les matériaux de construction et les constructions, peuvent avoir des conséquences négatives sur le débit de transmission réel des données. Les facteurs environnementaux ont des conséquences négatives sur la portée du signal sans fil.
