Type de produit	Adaptateur CPL AV+ 500 Mbits/s (kit de 2)
Marque	D-Link
Modèle	DHP-P309AV
Débit maximal	Jusqu'à 500 Mbits/s
Normes	IEEE 1901, HomePlug AV
Ports	1 port Ethernet 10/100, 1 prise de courant intégrée avec filtre bruit
Alimentation	100-240 V CA, 50/60 Hz, 0,1 A
Prise électrique intégrée	250 V/16 A max (UE/FR), 250 V/13 A max (UK)
Sécurité	Chiffrement AES 128 bits, bouton de connexion simple
Certifications	CE Classe B, CE LVD
Fonctions principales	Plug & Play, mode économie d'énergie, voyants d'état (alimentation, CPL, Ethernet)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % HR
Humidité de stockage	5 % à 90 % HR
Contenu de la boîte	2 adaptateurs CPL, 2 câbles Ethernet, CD-ROM avec manuel, guide d'installation rapide
Compatibilité système	Windows 7, Vista, XP (SP3) ; interface Ethernet 10/100
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide ; ne pas immerger
Consignes de sécurité	Ne pas ouvrir ; utiliser dans un lieu sec ; ne pas obstruer les aérations
Réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le service client

FOIRE AUX QUESTIONS - DHP-P309AV D-LINK

Comment configurer la sécurité de mon réseau CPL ?

Appuyez sur le bouton Connexion simple du premier adaptateur pendant 3 secondes maximum. Relâchez, le voyant d'alimentation clignote. Dans les 2 minutes, appuyez sur le bouton du second adaptateur pendant 3 secondes maximum. Une clé de chiffrement privée est créée.

Pourquoi le voyant CPL est-il éteint ?

Le voyant CPL s'éteint si l'adaptateur ne détecte pas d'autre périphérique CPL avec la même clé de chiffrement. Vérifiez que tous les adaptateurs sont branchés et qu'ils utilisent la même clé.

Comment ajouter un adaptateur supplémentaire à un réseau existant ?

Appuyez sur le bouton Connexion simple du nouvel adaptateur pendant 3 secondes maximum. Ensuite, dans les 2 minutes, appuyez sur le bouton de n'importe quel adaptateur déjà configuré. Les deux boutons doivent être actionnés dans un intervalle de 2 minutes.

Que faire si l'adaptateur ne s'allume pas ?

Vérifiez que l'adaptateur est bien branché sur une prise de courant fonctionnelle. Assurez-vous que la prise n'est pas commandée par un interrupteur mural. Le voyant d'alimentation doit rester allumé fixe.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Maintenez le bouton Connexion simple enfoncé pendant 10 secondes. Relâchez, l'adaptateur redémarre avec la clé de chiffrement par défaut HomePlug AV.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé de brancher l'adaptateur sur une multiprise, une rallonge ou un parasurtenseur, car cela peut réduire les performances ou empêcher le fonctionnement correct.

Comment interpréter les couleurs du voyant CPL ?

Vert : débit optimal ; Orange : débit meilleur ; Rouge : débit correct. Un voyant éteint signifie aucune connexion CPL détectée.

Que faire en cas de problème de configuration ?

Réinitialisez tous les adaptateurs en maintenant le bouton Connexion simple pendant 10 secondes, puis recommencez la procédure de sécurité à partir de zéro.

L'adaptateur passe-t-il en mode économie d'énergie ?

Oui, après 5 minutes d'inactivité sur le port Ethernet, l'adaptateur passe en mode économie d'énergie et le voyant d'alimentation clignote. Pour configurer, désactivez ce mode en débranchant puis rebranchant l'adaptateur.

Quels sont les prérequis système pour utiliser l'adaptateur ?

Un PC avec un port Ethernet 10/100, processeur 1,5 GHz, 1 Go de RAM, et Windows 7, Vista ou XP (SP3).

MODE D'EMPLOI DHP-P309AV D-LINK

Manuel d'utilisation

Mini-adaptateur d'intercommunication CPL AV+

Préface

D-Link se réserve le droit de réviser ce document et d'en modifier le contenu sans aucune obligation de préavis.

Révisions du manuel

Révision	Date	Description
1.0	25 juin 2012	• Version initiale de la version A1 du matériel

Marques commerciales

D-Link et le logo D-Link sont des marques ou des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis ou dans d'autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective.

Tous droits réservés. Toute reproduction partielle ou totale de ce document est interdite sans l'autorisation écrite de D-Link Systems, Inc.

Préface 2

Révisions du manuel 2

Marques commerciales 2

Présentation du produit 4

Contenu de la boîte 4

Configuration système requise 4

Caractéristiques 5

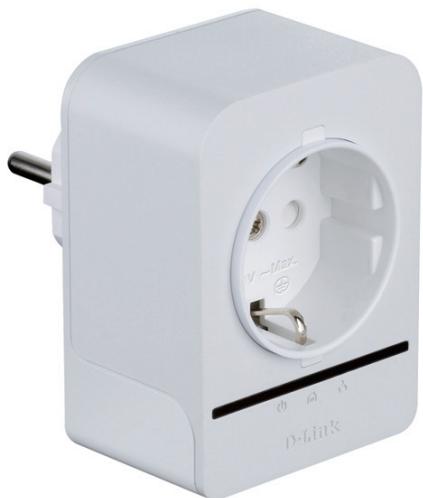

Description du matériel 6

Voyants 6

Connexion 7

Installation du matériel 8

Bouton-poussoir de sécurité 9

Éléments à prendre en compte avant d'installer le réseau

CPL 12

DHP-P308AV

• Mini-adaptateur d'intercommunication CPL AV+ DHP-P308AV D-Link
• Cable Ethernet
• CD-ROM avec manuel d'utilisation
• Guide d'installation rapide

DHP-P309AV

• 2 mini-adaptateurs d'intercommunication CPL AV+ DHP-P308AVD-Link
• Cable Ethernet X2
• CD-ROM avec manuel d'utilisation
• Guide d'installation rapide

Configuration système requise

• Windows® 7, Windows Vista®, XP (avec Service Pack 3)
• Interface Ethernet (10/100 Mbits/s) PC avec processeur 1,5 GHz
• Mémoire de 1 Go

D-Link lance son nouveau mini-adaptateur d'intercommunication CPL AV+ de 500 Mbits/s*, qui vous permet de connecter vos ordinateurs à domicile, vos périphériques réseau et vos périphériques de stockage à travers le support le plus omniprésent de votre domicile - les lignes électriques - et de partager des connexions Internet et des imprimantes, de transférer des fichiers, de jouer et encore plus.

Caractéristiques

• Fournit l'Ethernet aux connexions CPL (Courant Porteur en Ligne)
• Transfert rapide de données allant jusqu'à 500 Mbits/s*
• Un port Ethernet
• Simplicité d'installation Plug & Play
• Bouton-poussoir de sécurité Mode d'économie d'énergie
• Prise de courant d'intercommunication avec filtre du bruit intégrée

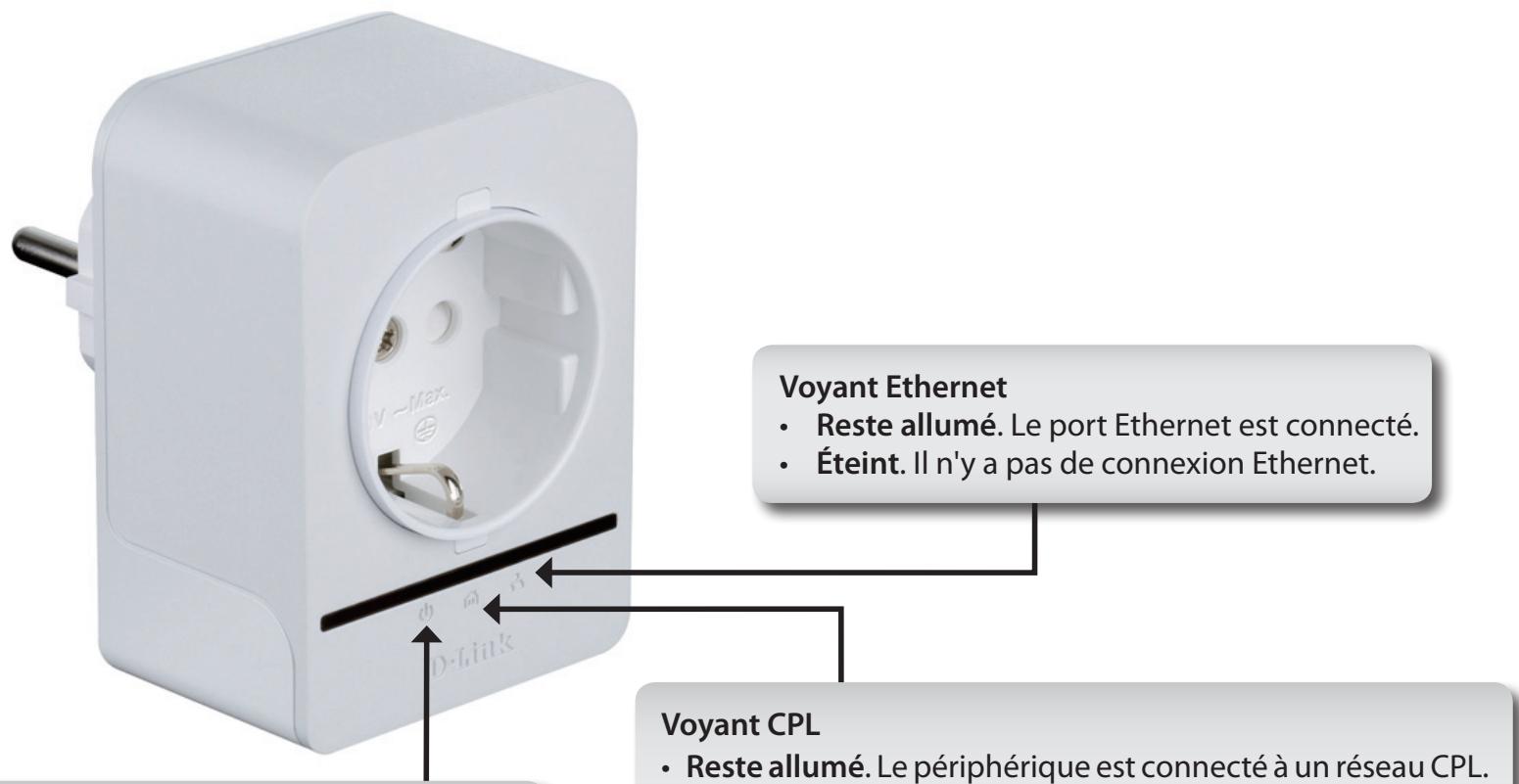

Voyant d'alimentation

• Reste allumé. Le périphérique reçoit une alimentation électrique.
• Clignote. Le périphérique se configure automatiquement après une réinitialisation, l'actionnement du bouton de connexion ou l'activation du mode d'économie d'énergie.
• Éteint. Le périphérique ne reçoit pas d'alimentation électrique.

Voyant CPL

• Reste allumé. Le périphérique est connecté à un réseau CPL.
• Éteint. Le périphérique n'a pas détecté d'autres périphériques CPL compatibles utilisant la même clé de chiffrement.

La couleur indique le débit de connexion CPL :

• Vert. Le débit de connexion CPL est optimal.
• Orange. Le débit de connexion CPL est meilleur.
• Rouge. Le débit de connexion CPL est correct.

Connexion

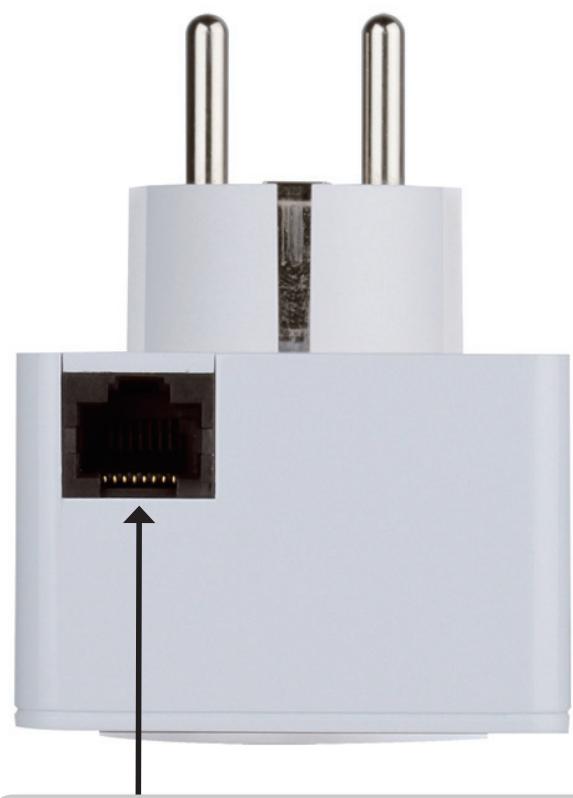

Port Ethernet

Connectez un câble Ethernet à votre PC ou périphérique Ethernet.

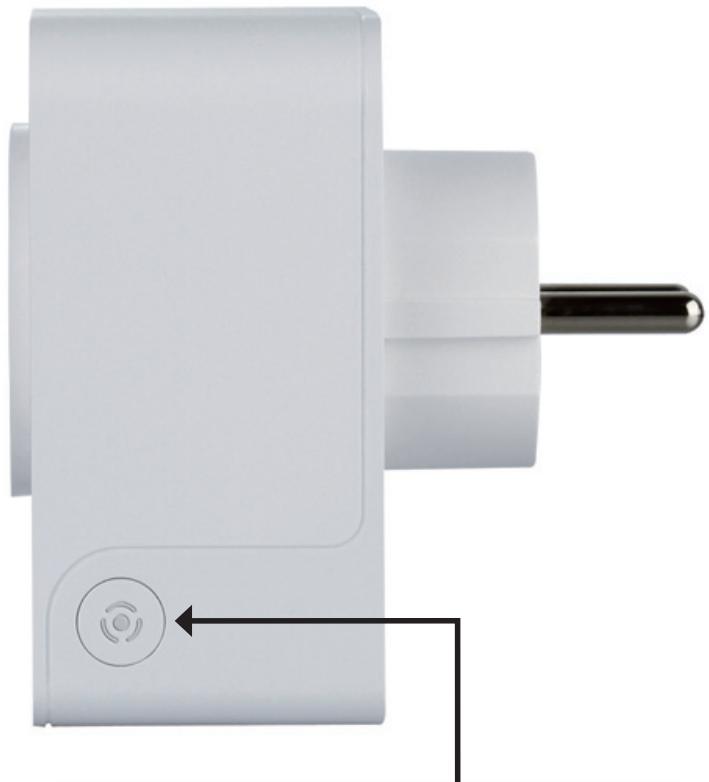

Bouton de Connexion simple

Appuyez sur ce bouton pour sécuriser votre réseau ou réinitialiser votre périphérique à ses paramètres d'usine. Reportez-vous en page 9 pour de plus amples informations.

Alimentation

Branchez le DHP-P308AV à une prise de courant murale ou à un bloc multiprise.

Remarque: La source d'alimentation est confirmée lorsque le voyant d'alimentation du DHP-P308AV s'allume.

Connexion du câble ethernet

Branchez une extrémité du cable Ethernet fourni au connecteur du cable réseau du DHP-P308AV et l'autre extrémité au réseau ou au PC. La connectivité réseau est confirmée lorsque le voyant Ethernet du DHP-P308AV s'allume.

Mode d'économie d'énergie activé

Lorsque la connexion Ethernet est inactive pendant 5 minutes, le DHP-P308AV passe automatiquement en mode d'économie d'énergie. Le voyant d'alimentation clignote.

AVERTISSEMENT: Les périphériques CPL de D-Link ne peuvent pas être configurés alors que le mode d'économie d'énergie est activé.

Bouton-poussoir de sécurité

Sécurité du mini-adaptateur d'intercommunication CPL AV+ : explication

Les mini-adaptateurs d'intercommunication CPL AV+ d'un même réseau doivent posséder une clé de chiffrement identique (HomePlug AV par défaut). Tous les mini-adaptateurs d'intercommunication CPL AV+ possédant la clé de chiffrement par défaut peuvent communiquer ensemble.

Il est recommandé de créer une clé de chiffrement privée pour sécuriser votre réseau. Celle-ci permet en effet de protéger le réseau contre tout accès non autorisé via le réseau CPL. Pour créer une clé de chiffrement privée plutôt que d'utiliser celle par défaut, procédez comme suit :

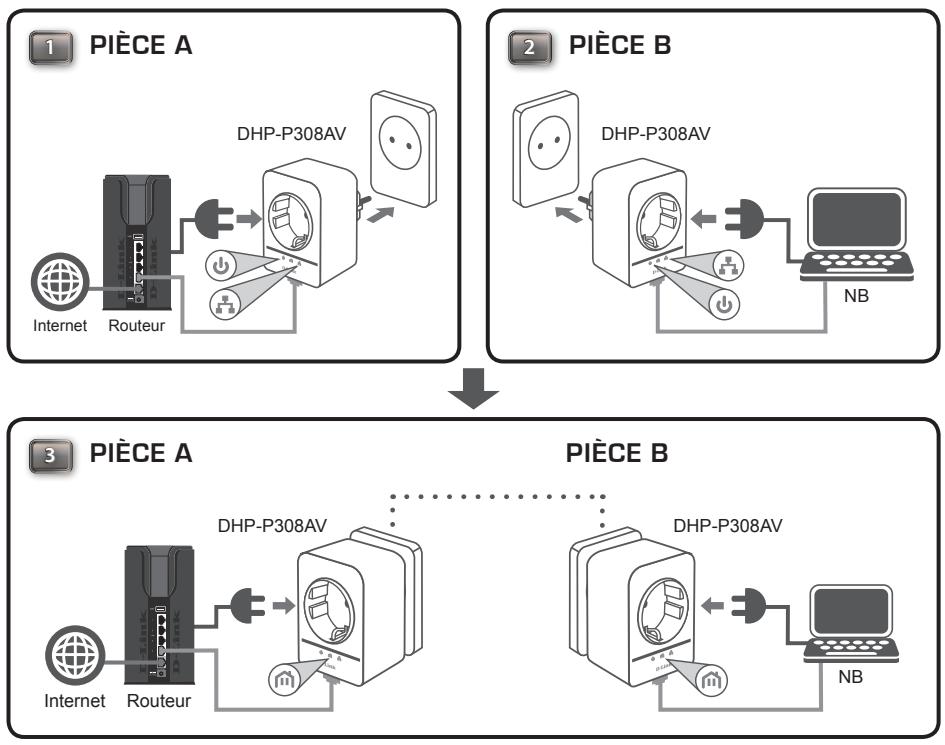

1. Tous les adaptateurs

Branchez tous les adaptateurs à configurer et vérifiez que leur clé de chiffrement est HomePlug AV (valeur par défaut). Si la clé de chiffrement n'est pas réglée sur la valeur par défaut, appuyez sur le bouton Simple Connect (Connexion simple) pendant 10 secondes pour réinitialiser la valeur par défaut.

2. Premier adaptateur

Appuyez sur le bouton Simple connect (Connexion simple) du premier adaptateur pendant trois secondes maximum.

Le voyant d'alimentation commence à clignoter lorsqu'vous relâchez le bouton. L'adaptateur crée une clé de chiffrement privée, générée de manière aléatoire, que chaque mini-adaptateur d'intercommunication CPL AV+ utilisera.

3. Deuxième adaptateur

Dans les deux minutes suivant l'actionnement du bouton Simple Connect (Connexion simple) du premier adaptateur, appuyez sur celui du deuxième adaptateur de votre réseau CPL pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons Simple Connect (Connexion simple) doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau. Les adaptateurs mémorisent les paramètres de sécurité, même s'ils sont débranchés.

Remarque: Pour modifier la clé de chiffrement privée, réinitialisez l'adaptateur à sa valeur par défaut en appuyant sur le bouton Simple Connect (Connexion simple) pendant 10 secondes, puis en suivant la procédure ci-dessus de configuration de la sécurité.

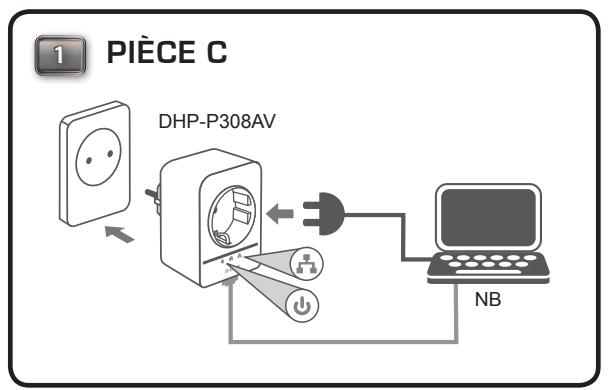

4. Ajout d'adaptateurs supplémentaires

Pour ajouter plus de deux adaptateurs, appuyez sur le bouton de l'adaptateur supplémentaire

Ensuite, appuyez sur le bouton de n'importe quel adaptateur de votre réseau CPL pendant trois secondes maximum. Le voyant d'alimentation commence à clignoter lorsque vous relâchez le bouton.

Remarque : Les deux boutons Simple Connect (Connexion simple) doivent être actionnés dans les deux minutes.

Une fois la procédure ci-dessus de configuration de la sécurité du réseau réalisée, votre réseau CPL est configuré de manière sécurisée grâce à la même clé de chiffrement réseau.

PIECE A

Internet

Routeur

PIECE B

PIÈCE C RéSEAU CPL EXISTANT

Éléments à prendre en compte avant d'installer le réseau CPL

Planifiez l'emplacement de vos périphériques CPL :

1. Connectez les périphériques CPL aux prises de courant qui ne sont pas contrôlées par un commutateur mural afin d'éviter de couper l'alimentation du périphérique.

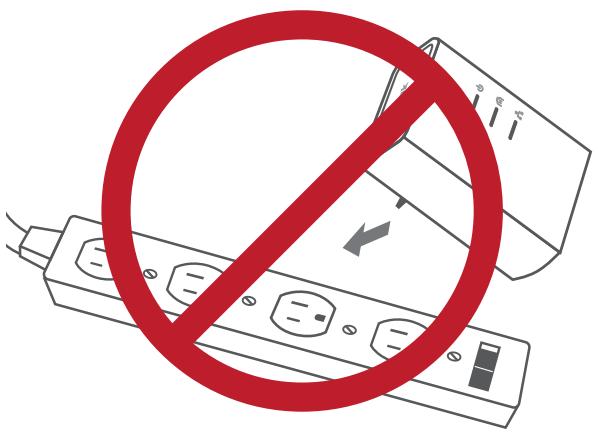

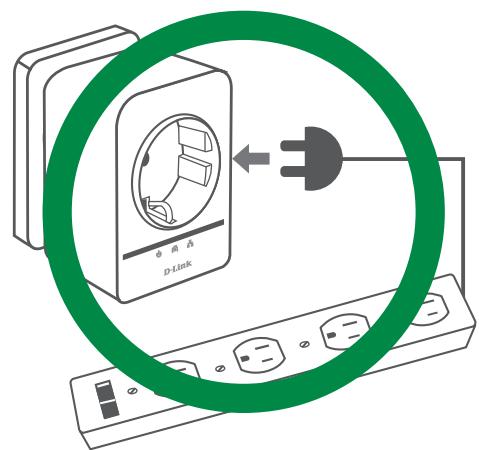

2. Ne connectez pas les périphériques CPL à une rallonge, un parasurtenseur, ou une multiprise car cela pourrait l'empêcher de fonctionner correctement, ou réduire la performance du réseau.
3. Évitez de brancher les périphériques CPL dans une prise de courant située après d'un appareil qui utilise beaucoup d'énergie, comme une machine à laver, un séchelinge ou un réfrigérateur. Cela pourrait empêcher l'adaptateur de fonctionner correctement, ou avoir des conséquences négatives sur la performance du réseau.
4. Vérifiez que les caractéristiques nominales des périphériques CPL correspondent à celles de votre réseau électrique.
5. Pour éviter tout risque de choc électrique, branchez les câbles d'alimentation à des prises électriques correctement mises à la masse.
6. Le périphérique CPL est équipé d'une fiche à trois broches pour garantir une mise à la masse appropriée. N'utilisez pas d'adaptateur de prise, et n'éliminez pas la

broche de mise à la masse du câble.

7. Consignes de sécurité importantes

Veuillez lire l'ensemble des instructions de sécurité et de fonctionnement avant d'utiliser votre périphérique :

1. N'ouvrez pas le périphérique et ne tentez pas de l'entretenir ou de le réparer.
2. Vérifiez que le dispositif est branché en position correcte dans le mur, les ports vers le bas.
3. Utilisez le périphérique dans un lieu sec; évitez les environnements humides.
4. N'immergez pas le périphérique dans un liquide et ne tentez pas de le nettoyer à l'aide de liquides ou de solvants. Pour nettoyer le périphérique, déconnectez-le de la prise et utilisez une serviette humide.
5. Tenez le périphérique à l'abri de la lumière directe du soleil.
6. Ne recouvrez pas les aérations du périphérique et ne les obstruez pas.
7. Vérifiez que le périphérique a un espace suffisant pour sa ventilation.
8. Évitez de placer le périphérique à proximité d'un dispositif de chauffage ou un radiateur.
9. Le périphérique doit uniquement être placé dans un lieu où une ventilation suffisante peut être assurée.

Résolution des problèmes

• Je ne peux configurer aucun paramètre du mini-adaptateur d'intercommunication CPL AV+, un message d'erreur s'affiche quand j'essaie de le configurer : Vérifiez que vous n'avez pas débranché le mini-adaptateur d'intercommunication CPL AV+ durant sa configuration. J'ai branché le cable de connexion à un autre adaptateur réseau et maintenant l'utilitaire ne fonctionne plus correctement : Veuillez redémarrer l'utilitaire à chaque fois que vous débranchez le cable de connexion.
• J'ai beaucoup de problèmes pour configurer mon réseau :

Si vous avez beaucoup de problèmes pour configurer votre réseau avec deux mini-adaptateurs d'intercommunication CPL AV+ ou plus, veuillez réinitialiser tous vos adaptateurs réseau, puis recommencez à configurer les adaptateurs.

Ports réseau

• Un port Ethernet

Prise de courant d'intercommunication

Pour I'UE

250 V/16A maximum

Pour le Royaume-Uni

250 V/13A maximum

Pour la France

• 250 V/16A maximum

Entrée CA

Pour l'UE

• 100 à 240 V CA, 50/60 Hz, 0,1 A

Pour le Royaume-Uni

• 100 à 240 V CA, 50/60 Hz, 0,1 A

Pour la France

• 100 à 240 V CA, 50/60 Hz, 0,1 A

Standard

• Compatible avec la norme IEEE1901 HomePlug AV

CE Classe B

Sécurité

• CE LVD

Chiffrement

AES 128 bits

Température de fonctionnement

· 0^ 40^

Température de stockage

-10°C ~ 70°C

Humidité

• En fonctionnement : 10% à 90% d'humidité relative
• En stockage : 5 % à 90 % d'humidité relative
