DWS-3024 - Switch réseau D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Routeur Wi-Fi
Connexion	Filaire et sans fil
Normes Wi-Fi	Non précisé
Fréquences	Non précisé
Ports Ethernet	Non précisé
Gestion des accès	Oui
Configuration	Guide de configuration rapide inclus
Séries compatibles	DWS-3000, DWL-3500AP, 8500AP
Fonctionnalités réseau	Accès unifié filaire et sans fil
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Utilisation recommandée	Professionnelle / Entreprise
Sécurité	Non précisé
Support technique	Non précisé

FOIRE AUX QUESTIONS - DWS-3024 D-LINK

Comment réinitialiser le D-LINK DWS-3024 aux paramètres d'usine ?

Pour réinitialiser le DWS-3024, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment accéder à l'interface de gestion du DWS-3024 ?

Connectez votre ordinateur à un port LAN du DWS-3024 et ouvrez un navigateur web. Entrez l'adresse IP par défaut '192.168.0.1' dans la barre d'adresse. Connectez-vous avec le nom d'utilisateur 'admin' et le mot de passe 'admin'.

Que faire si je ne peux pas me connecter à l'interface de gestion ?

Vérifiez votre connexion réseau, assurez-vous que l'adresse IP de votre ordinateur est dans le même sous-réseau (par exemple, 192.168.0.x). Si le problème persiste, essayez de réinitialiser le DWS-3024.

Comment mettre à jour le firmware du DWS-3024 ?

Téléchargez la dernière version du firmware depuis le site web de D-LINK. Accédez à l'interface de gestion, allez dans 'Administration' puis 'Mise à jour du firmware', et téléversez le fichier téléchargé.

Le DWS-3024 ne détecte pas les autres dispositifs sur le réseau, que faire ?

Assurez-vous que les câbles Ethernet sont correctement connectés et que les dispositifs sont alimentés. Vérifiez également les paramètres VLAN du DWS-3024 pour vous assurer qu'ils sont configurés correctement.

Comment configurer des VLAN sur le DWS-3024 ?

Accédez à l'interface de gestion, allez dans 'VLAN' puis 'Configuration VLAN'. Créez un nouveau VLAN en spécifiant son ID et ses ports associés, puis appliquez les modifications.

Les voyants du DWS-3024 clignotent en rouge, que signifie cela ?

Un voyant rouge indique généralement un problème de connexion ou une défaillance matérielle. Vérifiez les câbles, les connexions et, si le problème persiste, envisagez de réinitialiser l'appareil.

Comment configurer la qualité de service (QoS) sur le DWS-3024 ?

Accédez à l'interface de gestion, allez dans 'QoS', puis configurez les règles pour prioriser le trafic selon vos besoins.

Quelle est la capacité de commutation du DWS-3024 ?

Le DWS-3024 dispose d'une capacité de commutation de 48 Gbps, ce qui permet une gestion efficace du trafic sur le réseau.

Comment résoudre des problèmes de lenteur du réseau ?

Vérifiez les paramètres de QoS, assurez-vous qu'il n'y a pas de boucles réseau, et examinez les journaux de l'appareil pour identifier les anomalies éventuelles.

MODE D'EMPLOI DWS-3024 D-LINK

Produits et références: Séries DWS-3000, DWL-3500AP/8500AP

Table des matières :

Etape 1 : « mise en place »

Etape 2 : « modification de l'adresse IP du commutateur »

Etape 3 : « Paramétrage de la partie Wireless, WLAN »

Etape 4 : « Connexion des points d'accès »

Etape 5 : « Détction des Points d'accès »

Guide d'Installation Rapide du DWS-3024 :

Pré-requis :

• Pour le paramétrage du commutateur, utiliser un ordinateur ayant une version d'Internet Explorer IE6 voir une version supérieur e d'installée.
• Deux points d'accès DWL-3500AP ou DWL-8500AP.
• Un serveur DHCP (ex : routeur,...).

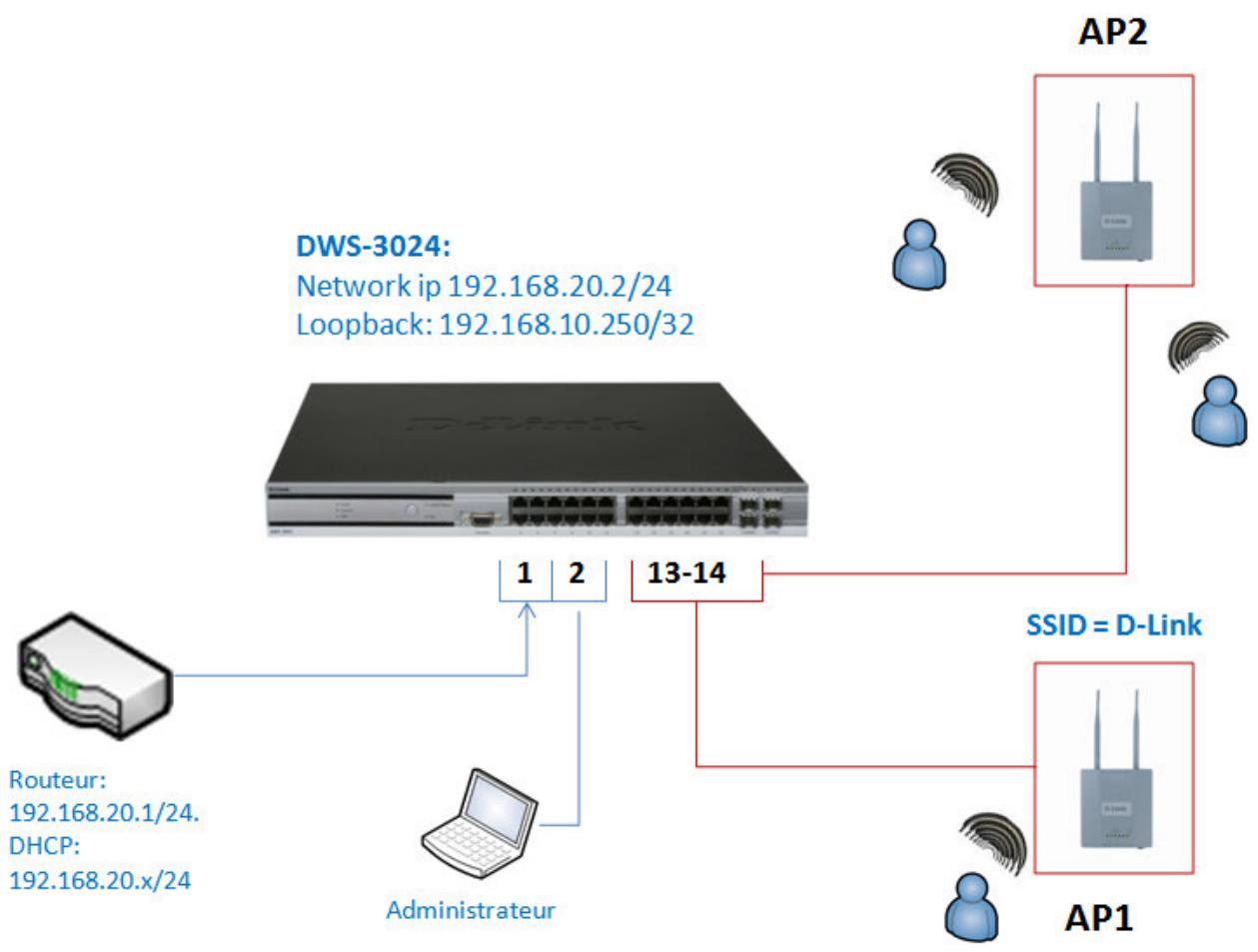

Topologie du réseau à réaliser :

Etape 1 : « mise en place »

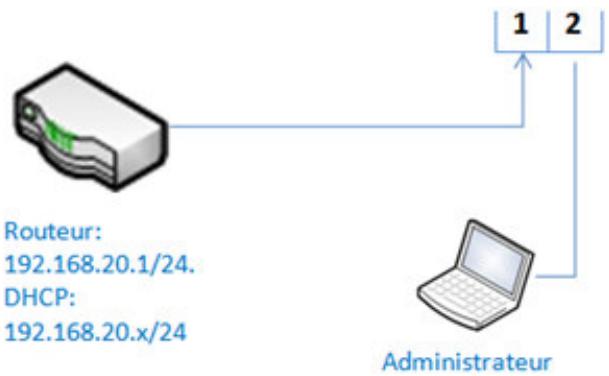

• Connecter sur le port 1 du DWS-3024, votre serveur DHCP.

Dans l'exemple ci-dessous le serveur DHCP a une adresse IP 192.168.20.1/24 et délivre des addresses IP en 192.168.20.x/24.

• Connecter sur le port 2 du DWS-3024, votre ordinateur qui deviendra le poste Administrateur.

DWS-3024:

Networkip 192.168.20.2/24

Loopback: 192.168.10.250/32

Etape 2 : « modification de l'adresse IP du commutateur »

Le commutateur DWS-3024 a par défaut l'adresse IP 10.90.90.90 avec un masque de sous-réseau en 255.0.0.0.(voir manuel)

Donc pour se connecter sur l'interface du commutateur, spécifier une adresse IP sur la carte réseau du poste « Administrateur ».

Pour ce faire, utiliser :

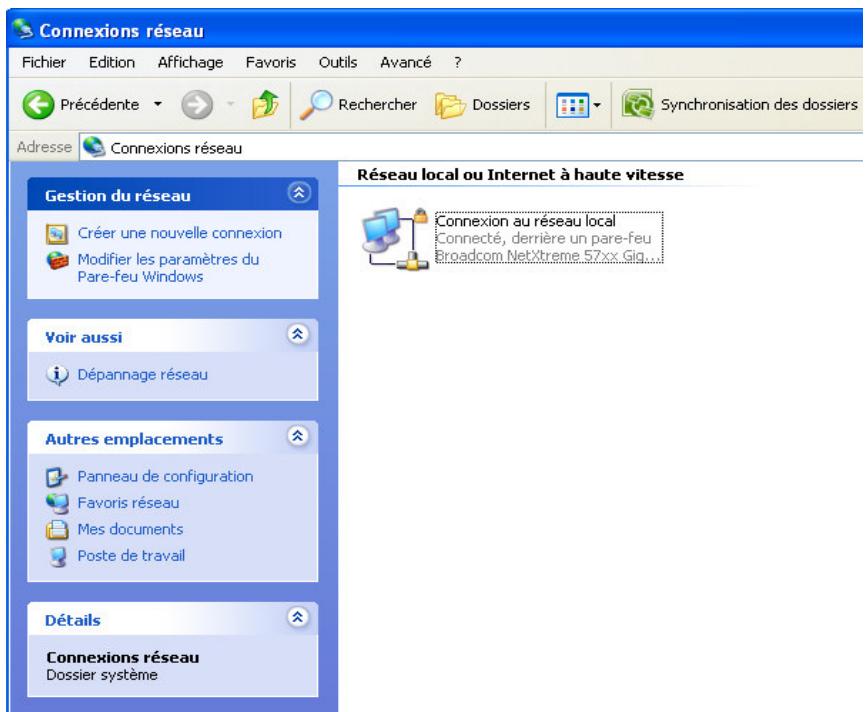

Microsoft Windows XP :

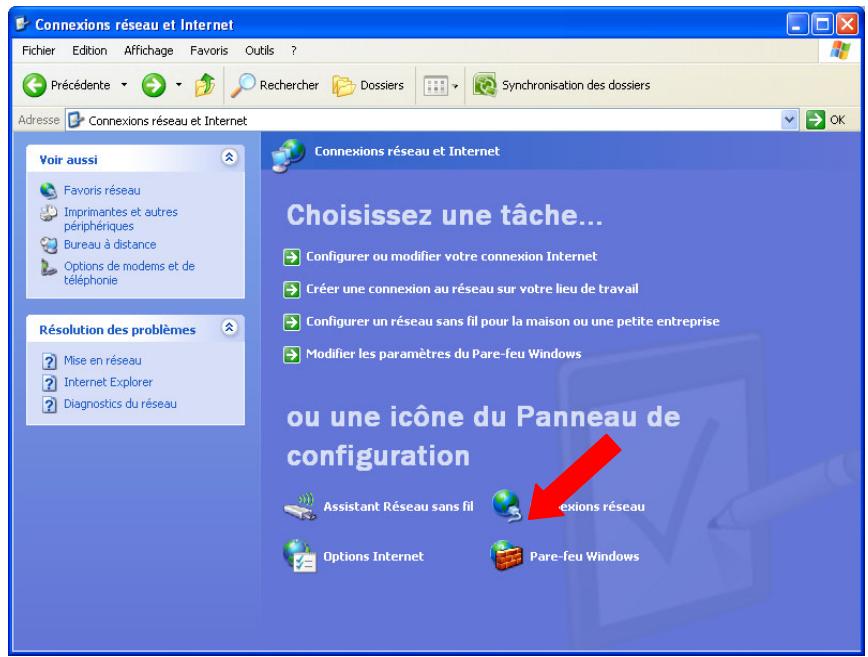

Sélectionner sur
« Paramètres>Panneau de configuration »
puis double cliquer sur
« Connexion réseau. »

Faire un clic droit sur I'icone

« Connexion au réseau local » puis sélectionner « Propriétés »

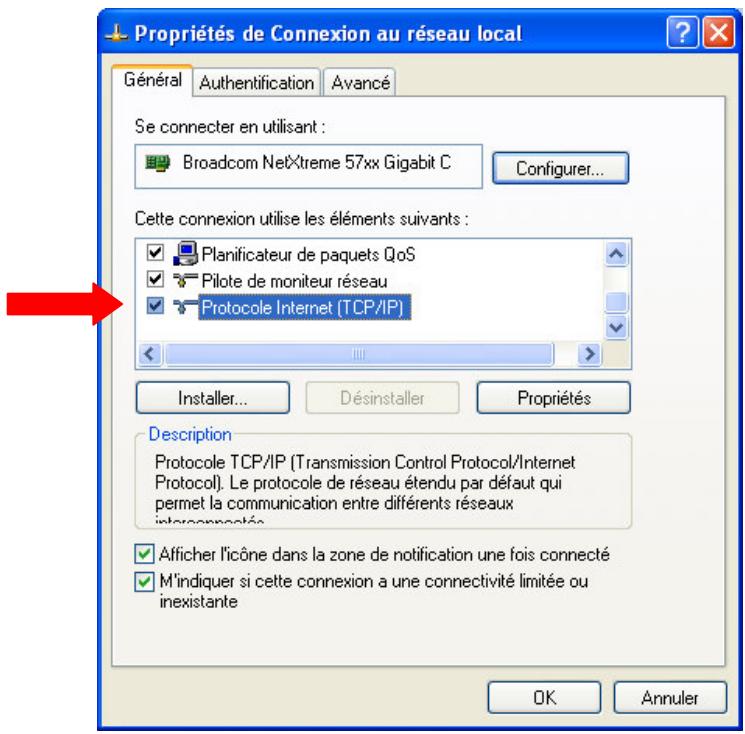

Sélectionner « Protocole Internet (TCP/IP) » et cliquer sur « Propriétés ».

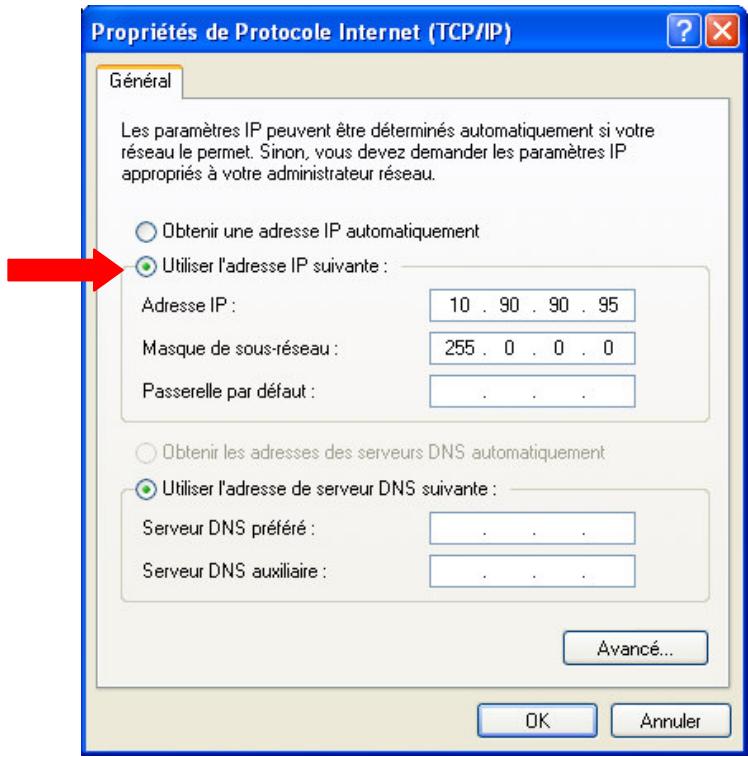

Spécifier une adresse IP en 10.90.90.95 par exemple et cliquer sur « OK » pour valider.

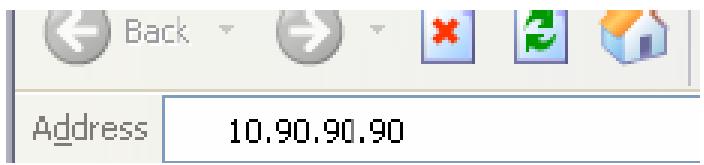

Demarrer le navigateur Internet en précisant l'adresse IP du DWS-3024 soit 10.90.90.90.

Saisir le nom d'utilisateur ainsi que le mot de passer du commutateur pour acceder à la page Web (par défaut le login est « admin » ainsi que le mot de passer).

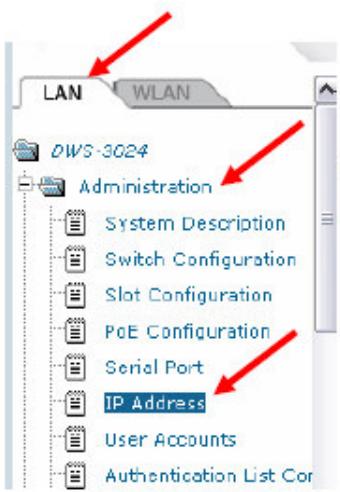

Pour modifier l'adresse IP du commutateur, selectionner l'onglet « LAN», cliquez sur le menu déroulant d'« Administration » et sur « IP Address».

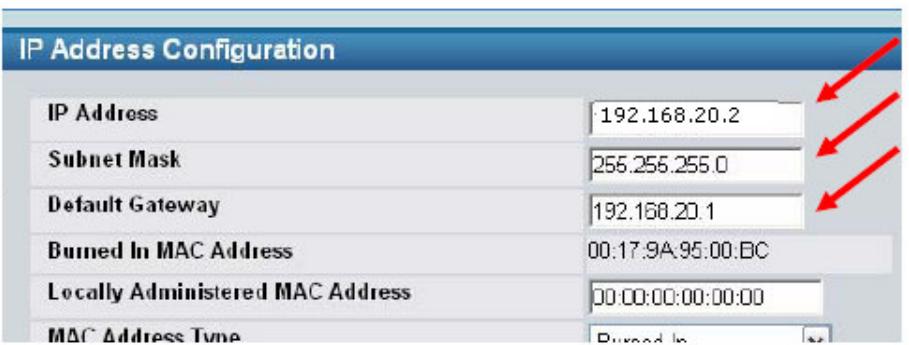

Saisir ensuite l'adresse IP, le masque de sous réseau et la passerelle. Dans notre exemple :

IP: 192.168.20.2

Subnet Mask: 255.255.255.0

Default Gateway: 192.168.20.1

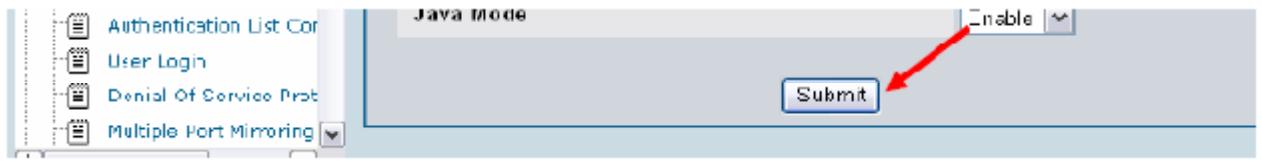

Cliquer sur "Submit" pour valider.

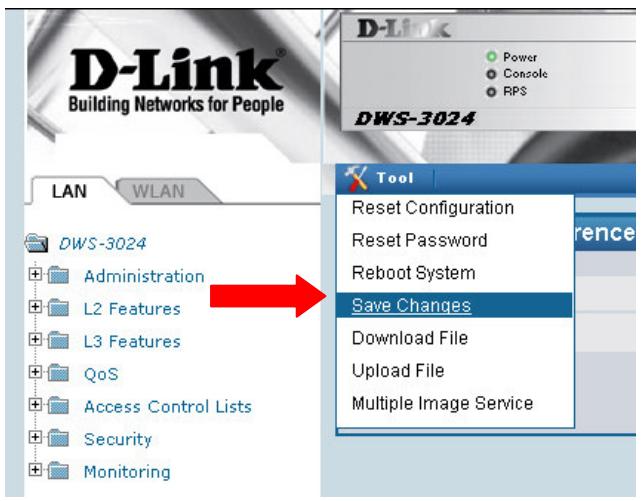

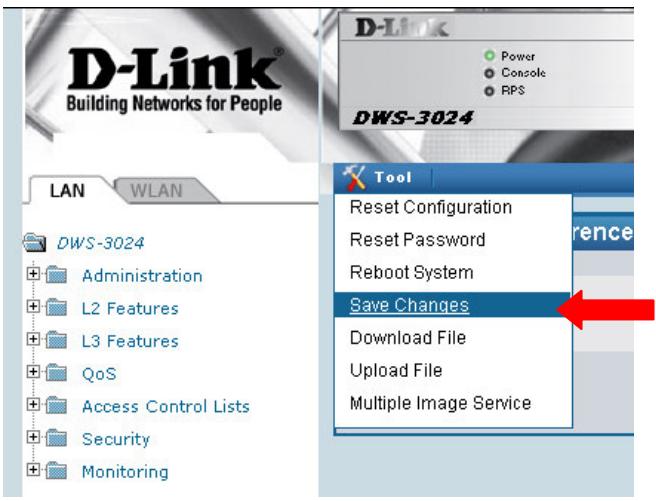

Enregistrer les paramètres:

Note: Pour se connecter de nouveau sur l'interface web du DWS-3024, il faudra de nouveau modifier l'adresse IP de l'interface Ethernet ou de la carte réseau du poste « Administrateur ».

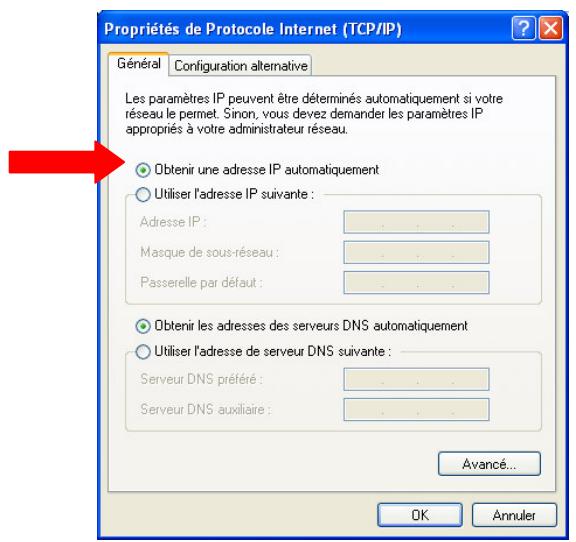

Dans notre exemple, un serveur DHCP connecté sur le commutateur donc au niveau du paramétrage de la carte réseau, il suffira de cocher « Obtenir une adresse IP automatiquement »

Etape 3 : « Paramétrage de la partie Wireless, WLAN »

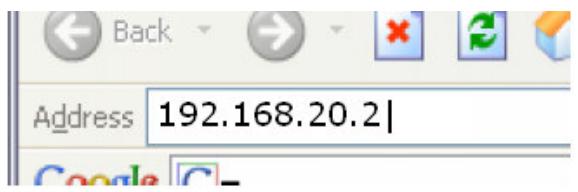

Se connecter sur l'interface Web du DWS-3024 :

Sélectionner l'onglet « WLAN » puis cliquer sur le menu déroulant d' « Administration » / « Basic Setup »

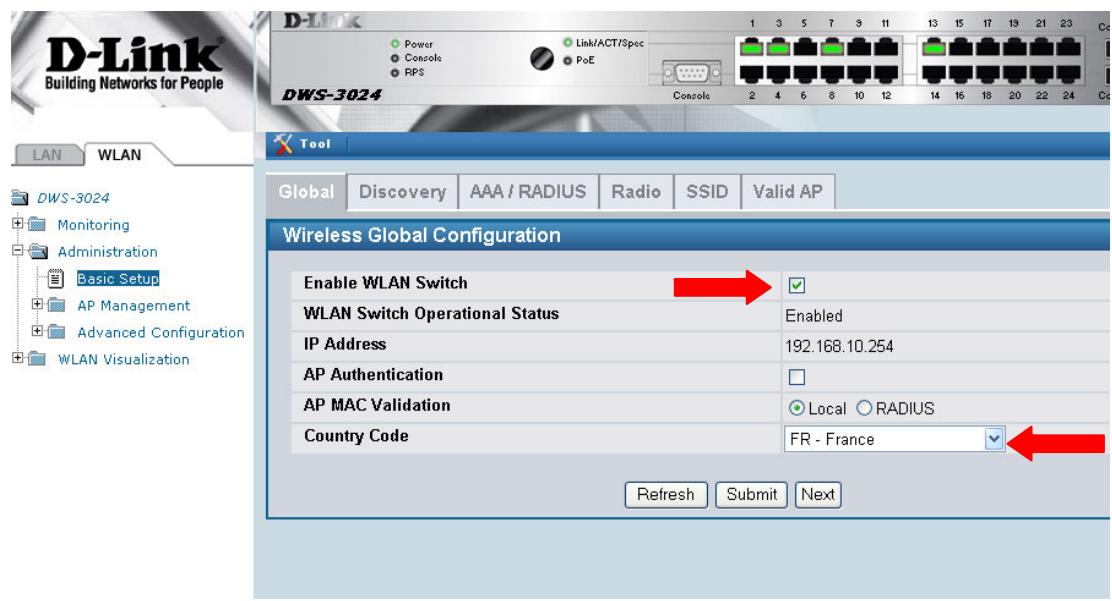

Dans l'onglet « Global » :

Cocher « Enable WLAN Switch » pour valider le WIRELESS.

Sélectionner le pays dans «Country Code», ceci vous permettra d'adapter le produit aux normes radio en vigueur.
Cliquer ensuite sur « Submit » pour valider.
Faire « Next » pour continuer.

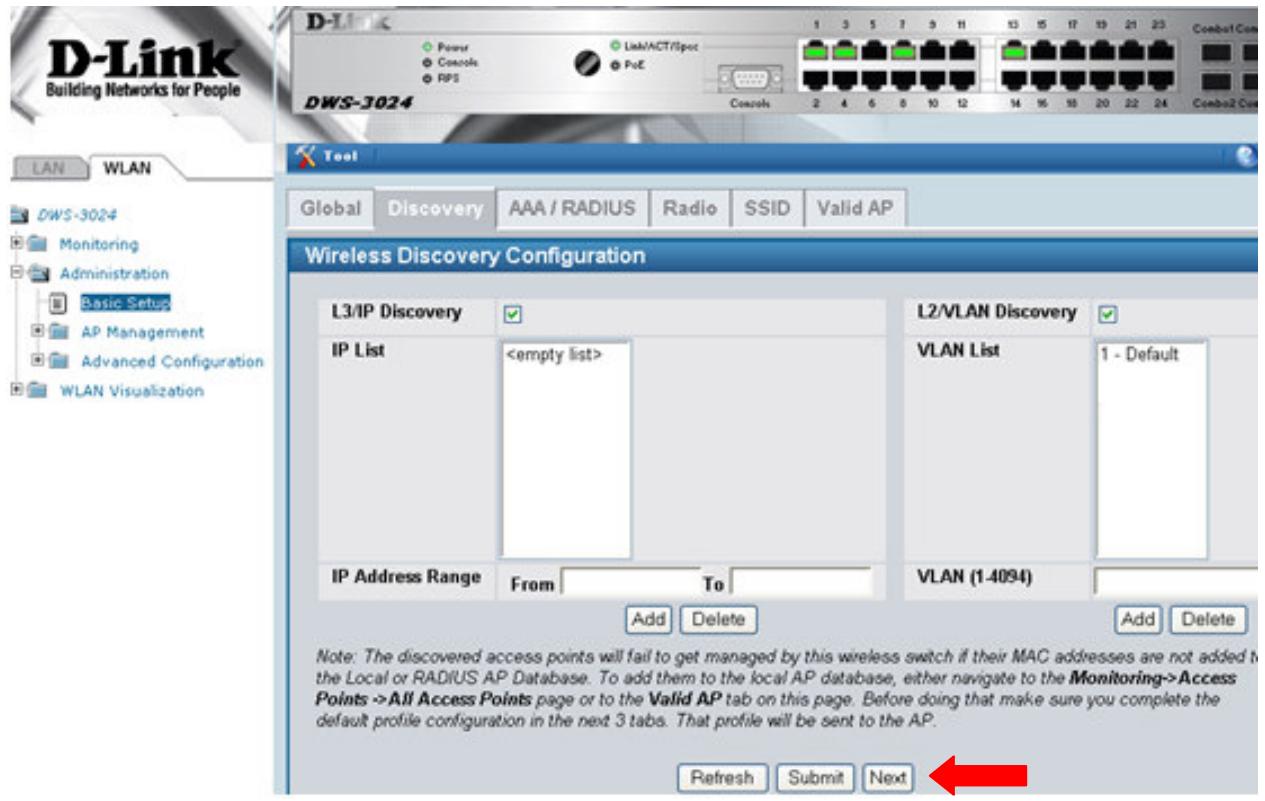

Dans l'onglet « Discovery »:

Ce menu permet de faire le lien entre la partie LAN et la partie WLAN.

Dans ce menu, la liste des VLAN's réalisés dans la partie LAN doit-être déclarée.

Dans notre exemple nous n'utilisons que le VLAN VID1 soit le VLAN par Destruct.

Cliquer sur « Next » pour continuer.

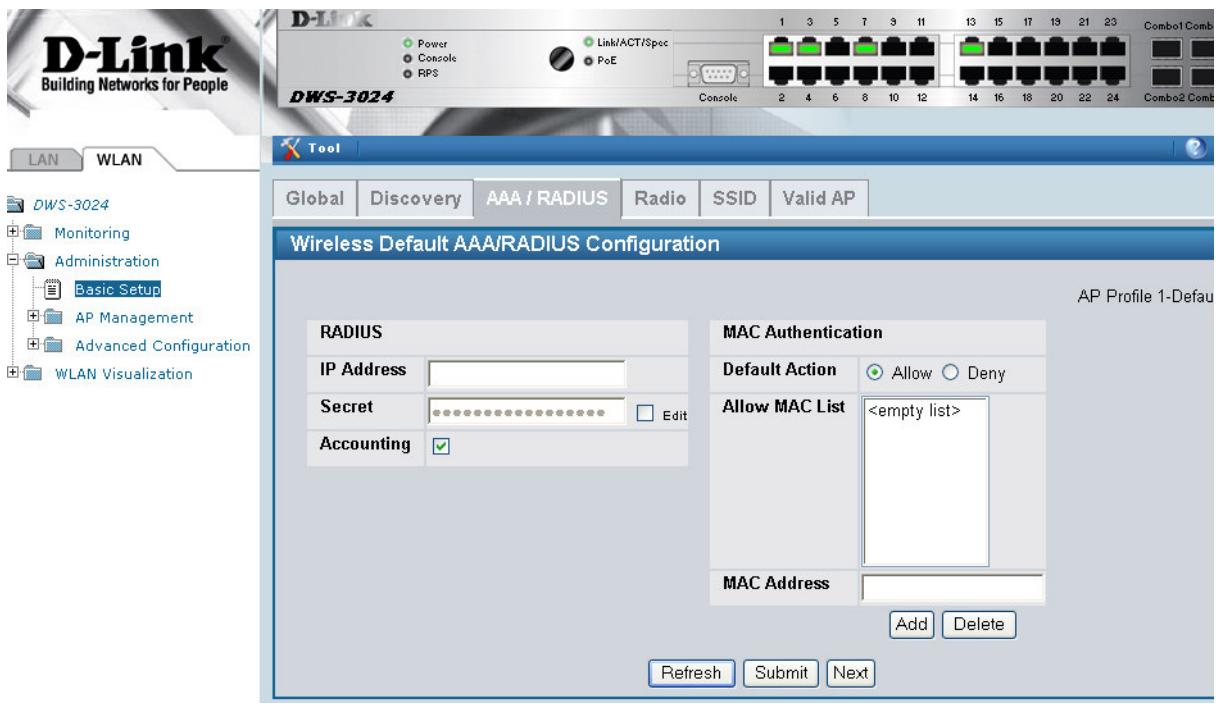

Dans l'onglet « AAA /Radius »:

La déclaration d'un serveur radius sur le réseau, s'effectue dans l'onglet « RADIUS ».

La partie Mac Authentication permet le filtrage d'adresses MAC des Points d'accès (DWL-3500AP/DWL/8500AP) sur le réseau centralisé. Ceci permet d'autoriser ou non les points d'accès à acceder au réseau.

Cliquer sur "Submit" pour valider.
Cliquer sur « Next » pour continuer.

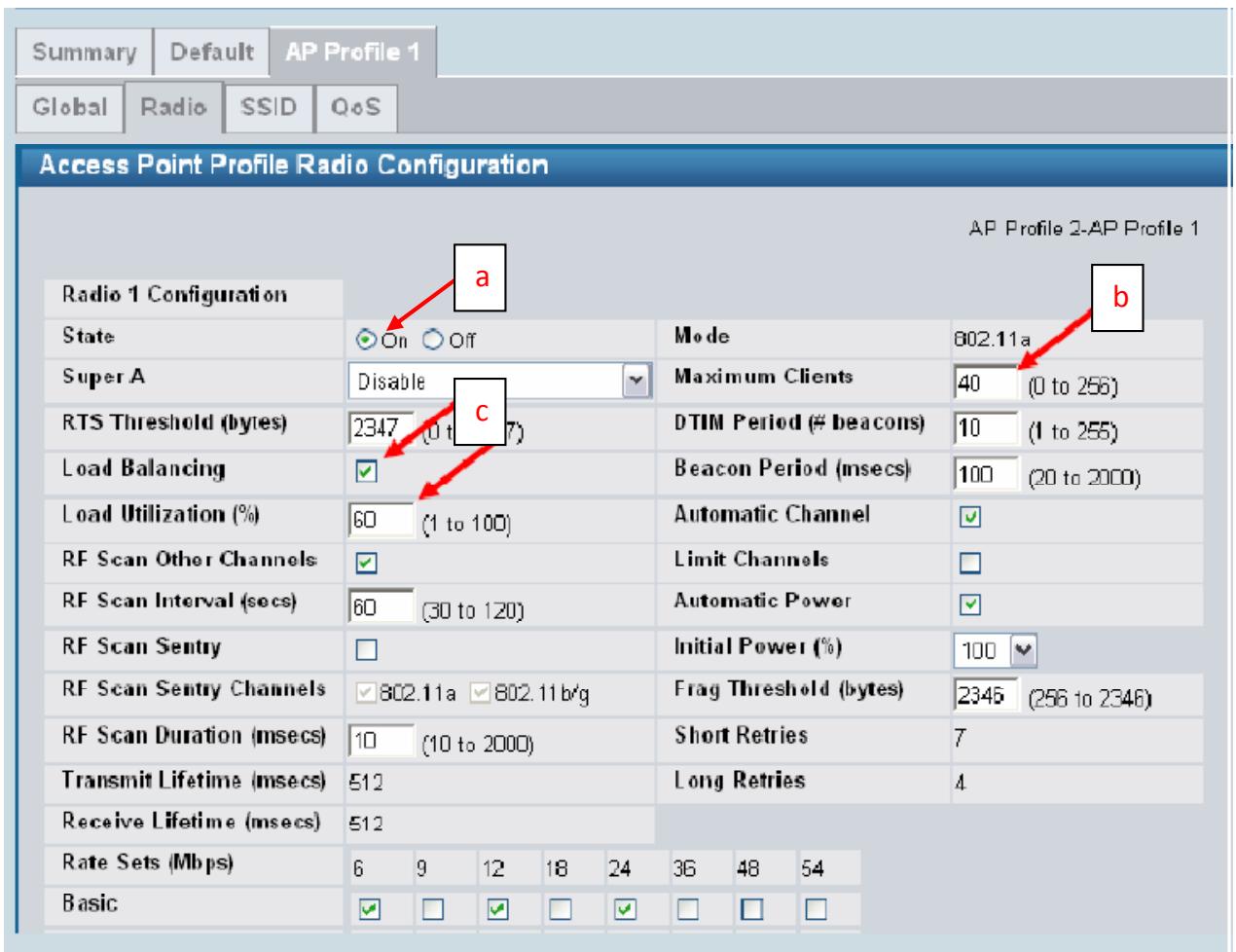

Dans l'onglet « Radio »:

Cet onglet se compose de deux parties, l'une destinée pour le paramétrage de la partie 802.11a (radio 1) et l'autre pour le paramétrage du 802.11g (radio 2).

Pour chaque partie, il est possible d'activer ou non l'émission de la radio(a), spécifique le nombre de clients wifi autorisé(b), faire de la balance de charge en fonction du pourcentage d'utilisation(c) et tous les paramètres de diffusion de fréquence.

Cliquer sur "Submit" pour valider.
Cliquer sur « Next » pour continuer.

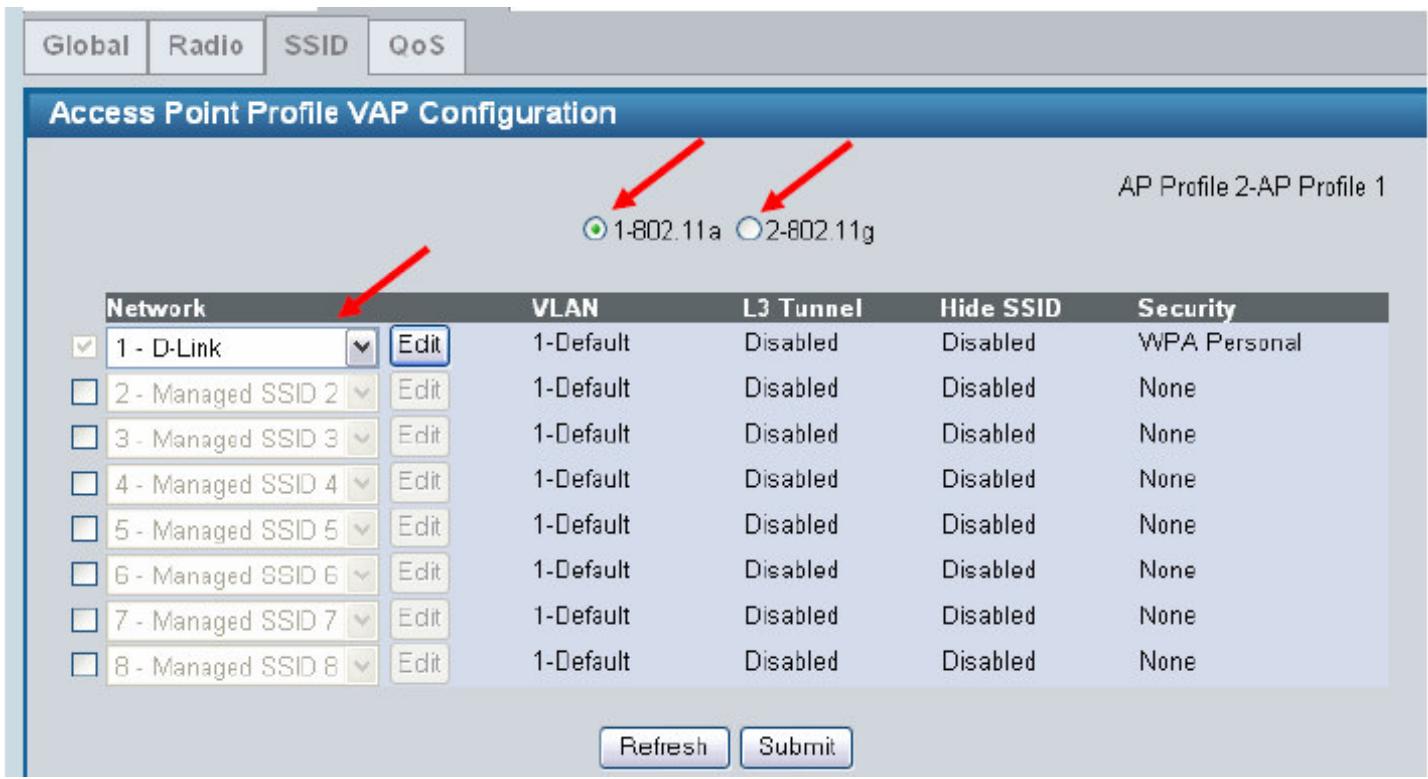

Dans l'onglet « SSID »:

Selectionner le type de radio 802.11a ou 802.11g en fonction des points d'accès (DWL-8500AP ou DWL-3500AP) connectés sur le DWS-3024.

Cocher le SSD à paramétre et cliquer sur « Edit »

NOTE: il est possible de paramétre 8 SSID's pour chaque fréquence radio.

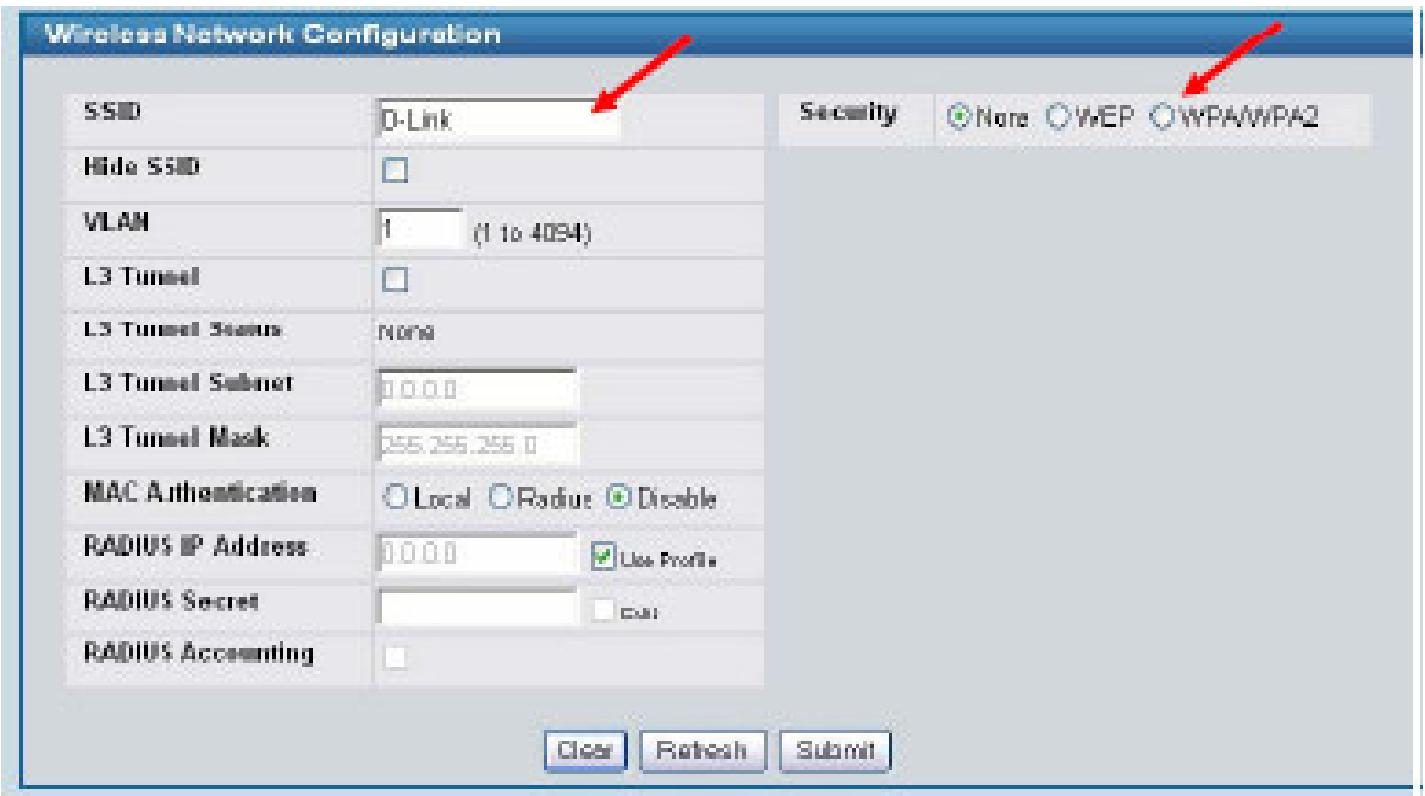

Le menu « Wireless Network Configuration » se compose en deux parties.

La partie de Gauche concerne le paramétrage basique du Wireless et la partie gauche concerne la sécurité de la connexion.

Dans la partie gauche :

Définir un SSID (dans notre exemple « D-Link »).
Il est possible de cocher « Hide SSID » pour éviter la diffusion du SSID sur le réseau WIFI.
Le menu de droite concerne la sécurité qu'il est possible deCHOISIR en fonction du SSID.

Dans la partie droite :

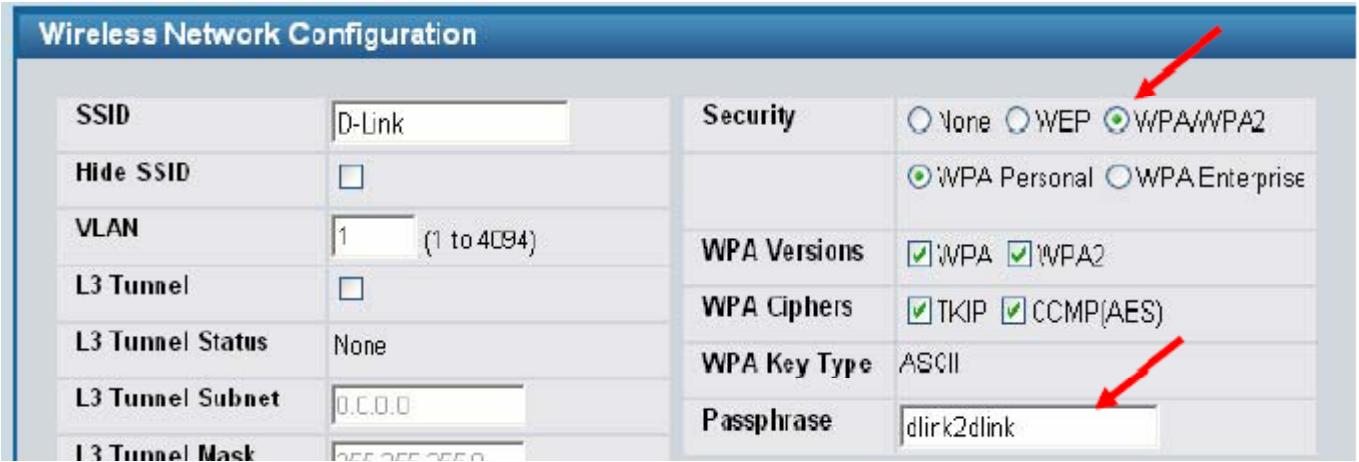

Sélectionner le type de sécurité de la connexion (WEP, WPA).

Le menu suivant doit s'afficher.

Dans notre exemple, la sécurité可以选择 est le mode « WPA/WPA2 » avec la clef d'authentication « dlink2dlink »

Cliquer sur "Submit" pour valider.
Cliquer sur « Next » pour continuer.

Vérifier que le paramétrage soit bien enregistré.

1S-3024

Monitoring

Administration

Basic Setup

AP Management

Advanced Configuration

Global

一网

AP Profiles

WLAN Visualization

Enregister les paramètres:

Etape 4 : « Connexion des points d'accès »

Maintenant que le paramétrage est réalisé, connecter les points d'accès (DWL-3500AP et/ou DWL-8500AP) sur les ports Ethernet 13 et 14.

Etape 5 : « Détention des Points d'accès »:

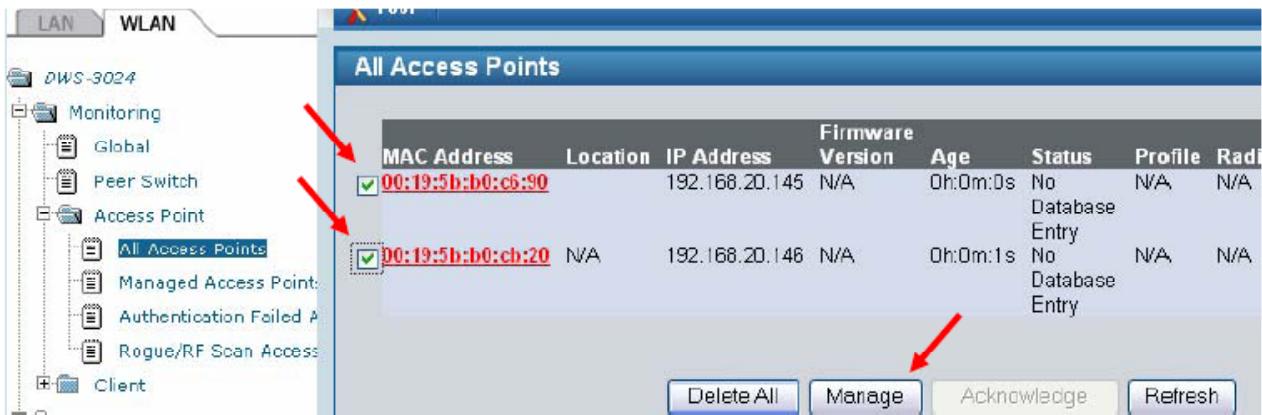

Sélectionner l'onglet WLAN et cliquer sur « Monitoring» Access Point > All Access Points »

Il est possible d'observer ici les adresses MAC des points d'accès s'afficher.

Cocher les cases correspondantes aux points d'accès puis cliquer sur « Manage ».

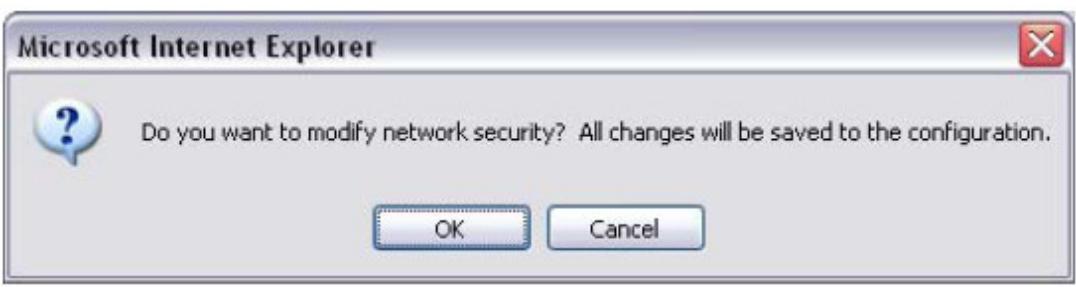

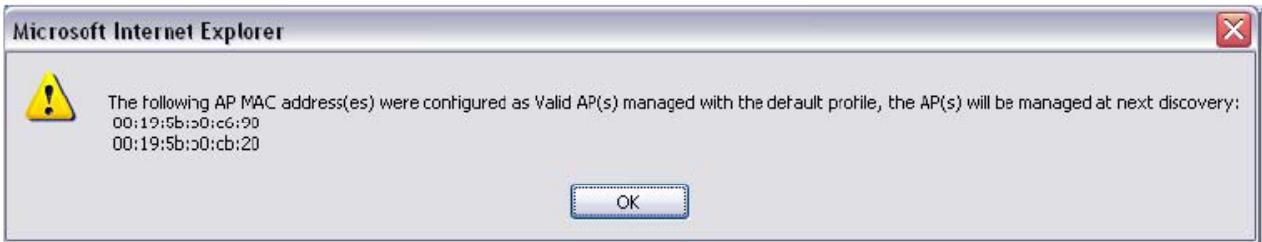

confirmer ce besoin en cliquant sur « OK »

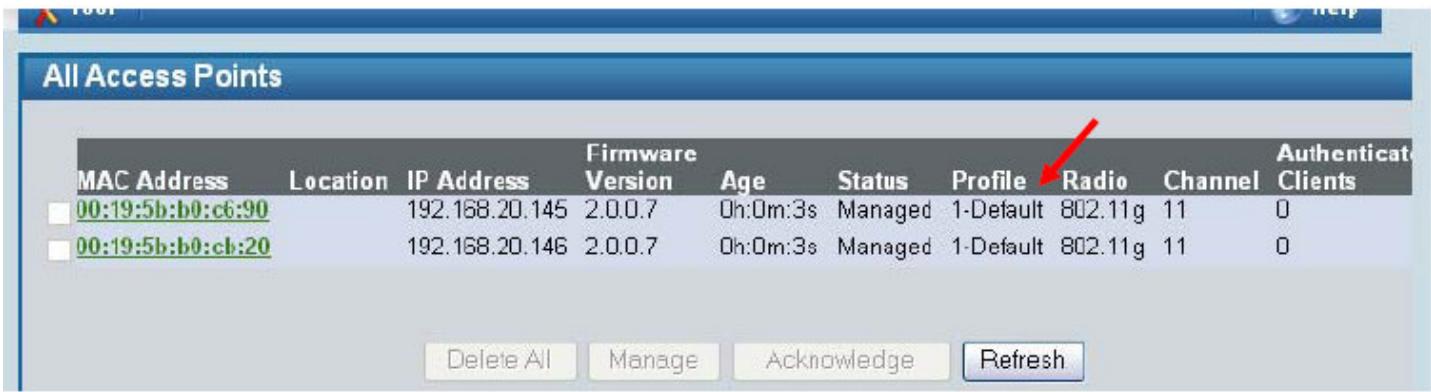

Maintenant que les Points d'accès sont gérés par le commutateur, le réseau Wireless est fonctionnel.
