Type de produit	Serveur de stockage réseau (NAS)
Marque	D-LINK
Modèle	DNS-323
Catégorie	NAS 2 baies
Nombre de baies	2
Disques compatibles	Disque dur SATA interne 3,5 pouces
Interface réseau	Gigabit Ethernet (RJ-45)
Ports	1x Ethernet, 1x USB (imprimante)
Alimentation	Adaptateur secteur 12V/3A ou 5V/3A
Configuration RAID	Standard, JBOD, RAID 0, RAID 1
Systèmes d'exploitation supportés	Windows XP, Windows Vista (via Easy Search Utility)
Dimensions (approx.)	190 x 120 x 150 mm (L x l x H)
Poids (approx., sans disques)	1,2 kg
Voyants	2 voyants disques (bleu/orange), voyant activité (bleu)
Bouton d'alimentation	Oui, marche/arrêt (maintien pour extinction)
Bouton de réinitialisation	Oui (trou d'épingle) - retour paramètres usine
Sécurité	Mot de passe administrateur (admin par défaut)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Température de fonctionnement	0-40°C (estimation)

FOIRE AUX QUESTIONS - DNS-323 D-LINK

Comment installer les disques durs dans le DNS-323 ?

Retirez le plastron avant en le faisant glisser vers le haut. Insérez un disque dur SATA de 3,5 pouces dans chaque baie en alignant les connecteurs. Si un seul disque, utilisez la baie de gauche. Replacez le plastron.

Quelle est l'adresse IP par défaut du DNS-323 ?

Par défaut, le DNS-323 utilise l'adresse IP 192.168.0.32 si aucun serveur DHCP n'est disponible. Utilisez l'utilitaire Easy Search fourni sur le CD pour le détecter facilement sur le réseau.

Comment accéder à l'interface de configuration ?

Lancez l'utilitaire Easy Search, sélectionnez votre DNS-323, cliquez sur Configuration. Connectez-vous avec le nom d'utilisateur "admin" et mot de passe vide. Puis suivez les étapes pour configurer les disques.

Quels sont les modes RAID disponibles ?

Le DNS-323 propose quatre options : Standard (deux disques séparés), JBOD (concaténation), RAID 0 (striping, performances) et RAID 1 (miroir, sécurité des données).

Comment réinitialiser le DNS-323 aux paramètres d'usine ?

Utilisez un trombone pour appuyer sur le bouton de réinitialisation situé dans le trou à côté du port Ethernet. Maintenez enfoncé quelques secondes. Les données des disques sont conservées.

Puis-je connecter une imprimante au DNS-323 ?

Oui, le DNS-323 possède un port USB dédié au serveur d'impression. Connectez votre imprimante USB pour la partager sur le réseau.

Le DNS-323 est-il compatible avec Windows 10 ?

La notice indique une compatibilité avec Windows XP et Vista. Pour Windows 10, il est possible que l'utilitaire Easy Search fonctionne mais des problèmes peuvent survenir. Consultez le site D-Link pour des mises à jour.

Comment connecter un disque réseau sur mon ordinateur ?

Utilisez l'utilitaire Easy Search. Sélectionnez votre DNS-323, puis dans la section "Drive Mapping", choisissez le volume à connecter. Le disque apparaîtra dans Poste de travail.

Que faire si le voyant du disque devient orange ?

Un voyant orange indique une défaillance du disque dur. Vérifiez le disque et remplacez-le si nécessaire. Sauvegardez vos données dès que possible.

Puis-je utiliser des disques de capacité différente ?

Oui, mais pour RAID 1, les deux disques doivent avoir la même capacité pour un miroir optimal. En mode Standard ou JBOD, des capacités différentes sont acceptables.

MODE D'EMPLOI DNS-323 D-LINK

Guide d'installation rapide

DNS-323

Configuration requise

• Processeur 1 GHz / 512 Mo de RAM
• 200 Mo d'espace disque disponible.
• Lecteur de CD-ROM
• Internet Explorer 6.0 ou Netscape Navigator 7.0 ou versions ultérieures.
• Disque dur SATA interne 3,5"
• Windows XP (Service Pack 2) ou Vista

Contenu de la boîte

Boîtier de stockage réseau à 2 baies D-Link DNS-323 - CD-ROM contenant le manuel et le logiciel - Guide d'installation rapide - Adaptateur d'alimentation (12 V; 3 A / 5 V; 3 A) - Attache pour câble d'alimentation - Câble Ethernet CAT5

En l'absence de l'un des éléments ci-dessus, contactez votre revendeur.

Présentation du matériel

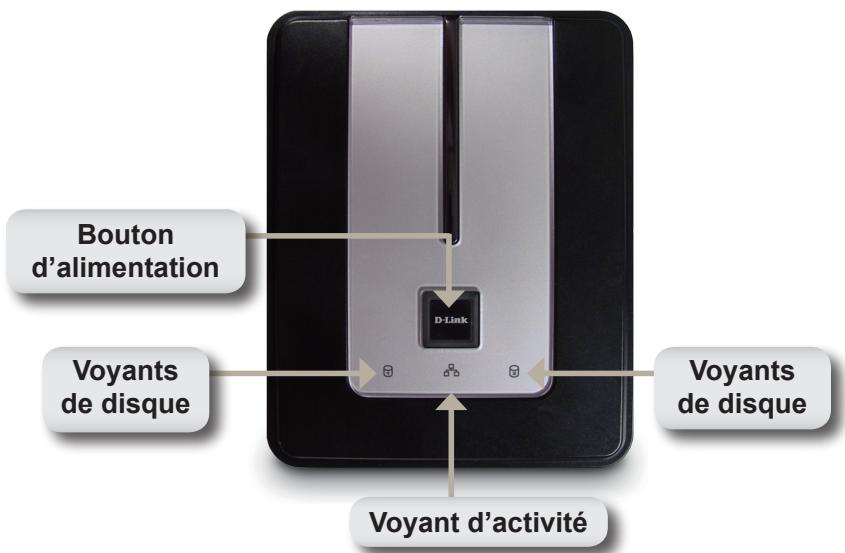

Vue de face

Bouton d'alimentation

Appuyez une fois sur le bouton pour mettre le DNS-323 sous tension. Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce qu'il clignote pour mettre le périphérique hors tension.

Voyants de disque :

Ces voyants seront BLEUS fixes si des disques sont connectés. Ils clignoteront lorsque les disques feront l'objet de tentatives d'accès, d'opérations de formatage ou de synchronisation. Ils seront ORANGES en cas de défaillance d'un disque.

Voyant d'activité

Ce voyant sera BLEU fixe en présence d'une connexion Ethernet. Il clignotera en cas de transmission active sur le réseau local (LAN).

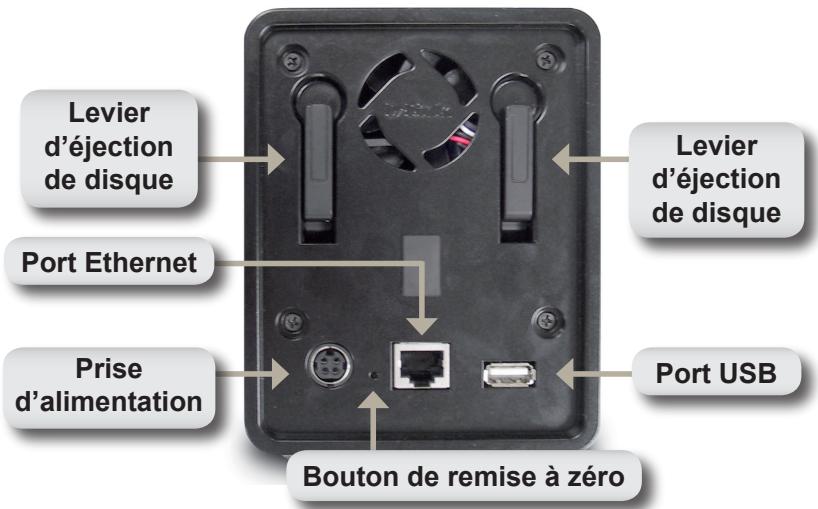

Prise d'alimentation :

Prise sur laquelle se raccorde l'alimentation 12 V / 3 A ou 5 V / 3 A.

Port Ethernet

Port Gigabit Ethernet permettant de connecter le DNS-323 au réseau local.

Port USB

Port du serveur d'impression USB permettant de connecter une imprimante USB.

Levier d'éjection de disque

Utilisez les leviers fournis pour éjecter les disques durs SATA.

Bouton de remise à zéro

Le bouton de remise à zéro, situé dans le trou d'épingle à côté du port Ethernet, permet de restaurer les paramètres d'usine.

Remarque : après la remise à zéro de l'appareil, vous avez toujours accès aux données des disques durs.

Installation du matériel

1. Accédez aux baies de disque en faisant glisser le plastron vers le haut jusqu'à ce qu'il se déverrouille du périphérique.

1. Une fois le plastron déverrouillé, ôtez-le du périphérique de manière à exposer les baies de disque.

1. Insérez un dans chaque baie de disque disponible. Veillez à aligner les connecteurs du disque sur les extrémités du DNS-323. Poussez doucement le disque jusqu'à ce qu'il se connecte.

Remarque : si vous ne disposez que d'un seul disque dur SATA de 3,5 pouces, insérez ce disque dans la baie de GAUCHE avec la face avant du DNS-323 orientée vers vous.

1. Fixez le plastron à l'avant du périphérique.

1. Branchez un câble Ethernet dans le port Ethernet disponible. Ce câble permettra de connecter le DNS-323 à votre réseau local ou directement à un ordinateur pour la configuration.

1. Enfin, branchez l'adaptateur d'alimentation sur la prise d'alimentation.

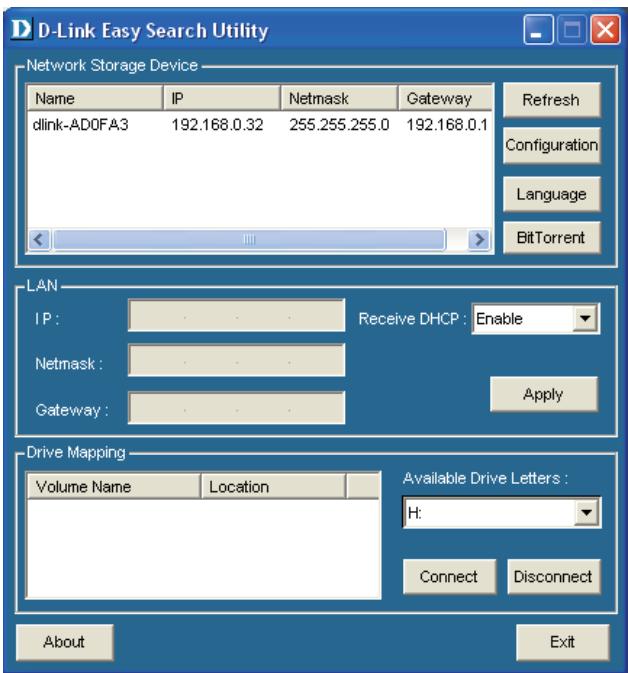

Utilitaire Easy Search Utility

Lors de sa première mise sous tension, pendant la première séquence d'initialisation, le DNS-323 attend de recevoir une adresse IP affectée via DHCP. S'il n'en reçoit pas, il démarre par défaut en utilisant l'adresse IP 192.168.0.32 affectée automatiquement.

L'utilitaire Easy Search fourni sur le CD-ROM du DNS-323 simplifie la détection des périphériques DNS-323 sur votre réseau. Il est recommandé de l'utiliser lors du premier accès au DNS-323 et de sa configuration initiale. Chaque DNS-323 possède un nom unique du type dlink-xxxxxxxx où "xxxxxxxx" représente les 6 derniers digits de son adresse MAC.

Note : Si vous voulez changer la langue des fichiers de caractères, vous devrez aussi changer la langue au niveau de l'utilitaire Easy Search pour garantir une complète compatibilité avec ces fichiers. Voir les instructions dans le manuel.

Démarrage

Lorsque vous vous connectez au DNS-323 pour la première fois, le système vous demande de choisir une configuration de disque et de formater les disques. Quatre options sont disponibles : Standard, JBOD, RAID 0 et RAID 1.

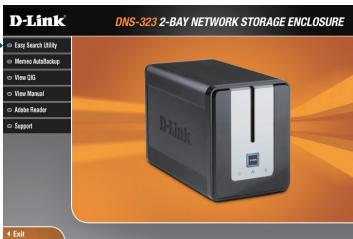

À partir du CD du DNS-323, sélectionnez l'utilitaire Easy Search.

Sélectionnez un DNS-323 disponible, puis cliquez sur Configuration pour accéder à l'utilitaire Web.

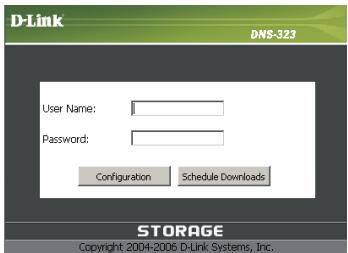

À l'invite de connexion, saisissez admin dans le champ du nom d'utilisateur et laissez le champ du mot de passe vide. Cliquez sur Configuration.

Sélectionnez un disque dur, puis cliquez sur Next (Suivant).

Lorsque vous vous connectez au DNS-323 pour la première fois, vous devez définir le s disques et formater les disques installés. Quatre options de configuration de base sont disponibles : standard, JBOD, RAID 0 et RAID 1.

Le système affiche un message vous avertissant que effacera toutes les données qu'ils contiennent. Cliquez sur OK pour continuer.

Pendant , un compteur de progression s'affiche.

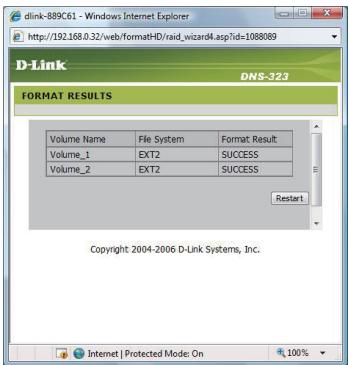

Une fois le formatage terminé, les résultats s'affichent. Cliquez sur Restart (Fermer) pour continuer.

Le système affiche un message vous informant que le DNS-323 va redémarrer. Cliquez sur OK.

Le DNS-323 redémarre.

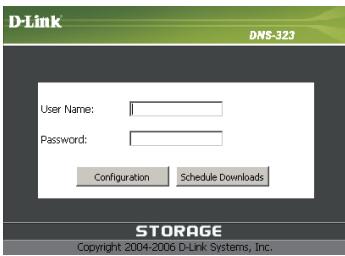

Après le redémarrage du DNS-323, saisissez admin dans le champ du nom d'utilisateur et laissez le champ du mot de passe vide. Cliquez sur Configuration.

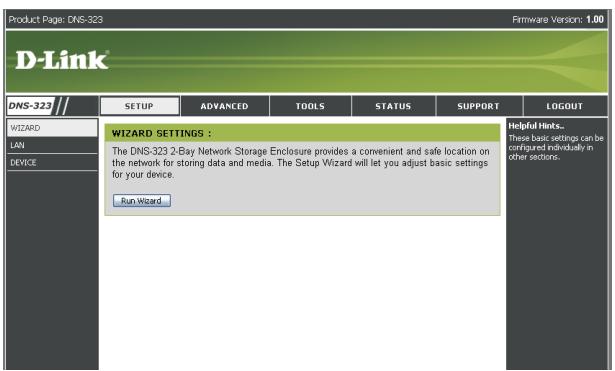

La configuration du DNS-323 est maintenant terminée.

Connexion d'un disque

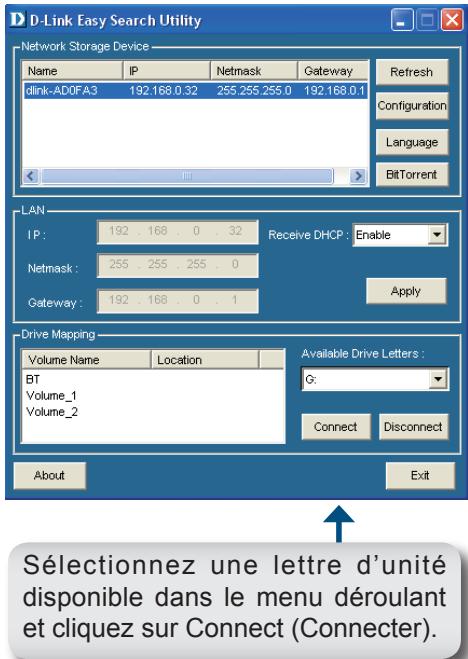

L'utilitaire Easy Search Utility permet de connecter facilement des disques à votre ordinateur. Pour démarrer l'opération, insérez le CD du DNS-323 dans le lecteur de CD-ROM et lancez l'utilitaire Easy Search Utility.

Sélectionnez un DNS-323 disponible.

Les volumes disponibles sont affichés sous la zone Drive Mapping (Connexion de disques). Sélectionnez le disque à connecter.

Une fois connectés, le ou les disques apparaîtront dans la fenêtre Poste de travail comme des lecteurs réseau.
