Type de produit	Switch Ethernet non manageable
Nombre de ports	26 ports 10/100 Mbps
Normes réseau	IEEE 802.3, 802.3u, 802.3x
Capacité de commutation	5.2 Gbps
Table de filtrage	8K adresses MAC
Dimensions approximatives	440 x 180 x 44 mm
Poids	2.3 kg
Alimentation électrique	100-240V AC, 50/60Hz
Température de fonctionnement	0 à 50 °C
Fonctions principales	Auto-Negotiation, Auto-MDI/MDI-X
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces remplaçables par l'utilisateur
Sécurité	Protection contre les surtensions, boîtier en métal
Compatibilités	Compatible avec tous les appareils Ethernet
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - DES-3226S D-LINK

Comment réinitialiser le D-LINK DES-3226S aux paramètres d'usine ?

Pour réinitialiser le D-LINK DES-3226S, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Pourquoi mon D-LINK DES-3226S ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation ou une autre prise.

Comment configurer le D-LINK DES-3226S pour la première fois ?

Connectez-vous à l'interface de gestion via un navigateur en utilisant l'adresse IP par défaut (192.168.0.1). Utilisez les identifiants par défaut (admin/admin) pour vous connecter. Suivez l'assistant de configuration pour configurer votre switch.

Que faire si je ne peux pas accéder à l'interface de gestion du D-LINK DES-3226S ?

Assurez-vous que votre ordinateur est sur le même réseau que le switch. Vérifiez également que l'adresse IP n'a pas été modifiée. Si nécessaire, réinitialisez l'appareil aux paramètres d'usine.

Comment mettre à jour le firmware du D-LINK DES-3226S ?

Téléchargez la dernière version du firmware depuis le site officiel de D-LINK. Connectez-vous à l'interface de gestion, allez dans l'onglet 'Administration' et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran pour terminer la mise à jour.

Le D-LINK DES-3226S ne reconnaît pas certains appareils, que faire ?

Vérifiez que les appareils sont correctement connectés et fonctionnent. Assurez-vous que les ports du switch sont configurés correctement et que le VLAN est bien configuré si utilisé.

Comment activer la fonction de contrôle de flux sur le D-LINK DES-3226S ?

Connectez-vous à l'interface de gestion, allez dans l'onglet 'Configuration des ports', sélectionnez le port désiré, puis activez l'option de contrôle de flux et sauvegardez les modifications.

Que faire si le D-LINK DES-3226S surchauffe ?

Assurez-vous que le switch est installé dans un endroit bien ventilé. Si possible, déplacez-le vers un endroit plus frais ou utilisez un ventilateur pour améliorer la circulation de l'air.

Comment configurer les VLAN sur le D-LINK DES-3226S ?

Accédez à l'interface de gestion, allez dans l'onglet 'VLAN' et sélectionnez 'Configuration des VLAN'. Suivez les instructions pour créer et attribuer des VLAN aux ports souhaités.

Le D-LINK DES-3226S ne passe pas les paquets, que faire ?

Vérifiez les câbles et les connexions. Assurez-vous que les ports sont activés et configurés correctement. Vérifiez également les paramètres de VLAN et d'autres configurations réseau.

MODE D'EMPLOI DES-3226S D-LINK

Voici un aperçu des questions les plus fraisment posées :

Q: Comment faire pour spécifier une adresse IP sur le commutateur?

R: Connectez un PC via le cable console fourni au port console du commutateur

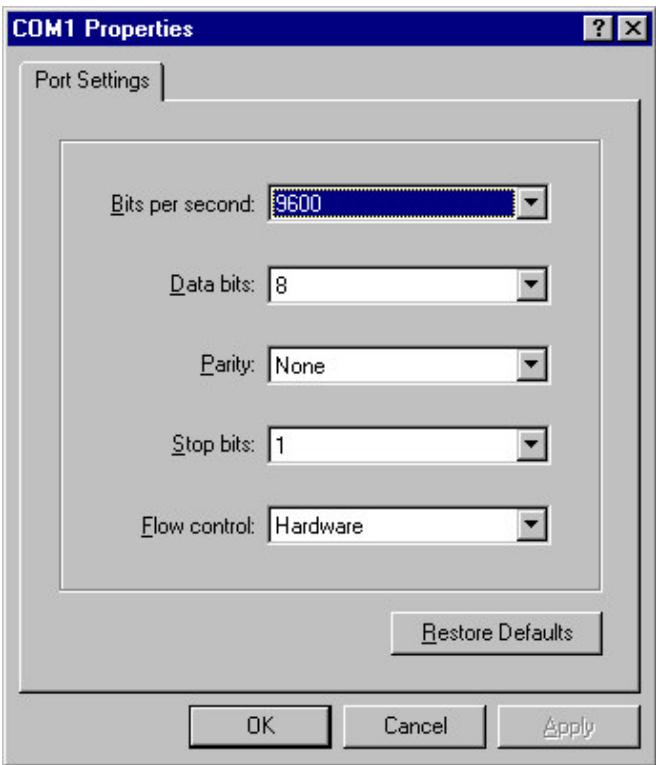

→ Executer « Hyper terminal » de Windows en utilisant les paramètres suivants :

Par défaut, il n'y a pas de « username » ni mot de passer « Password »

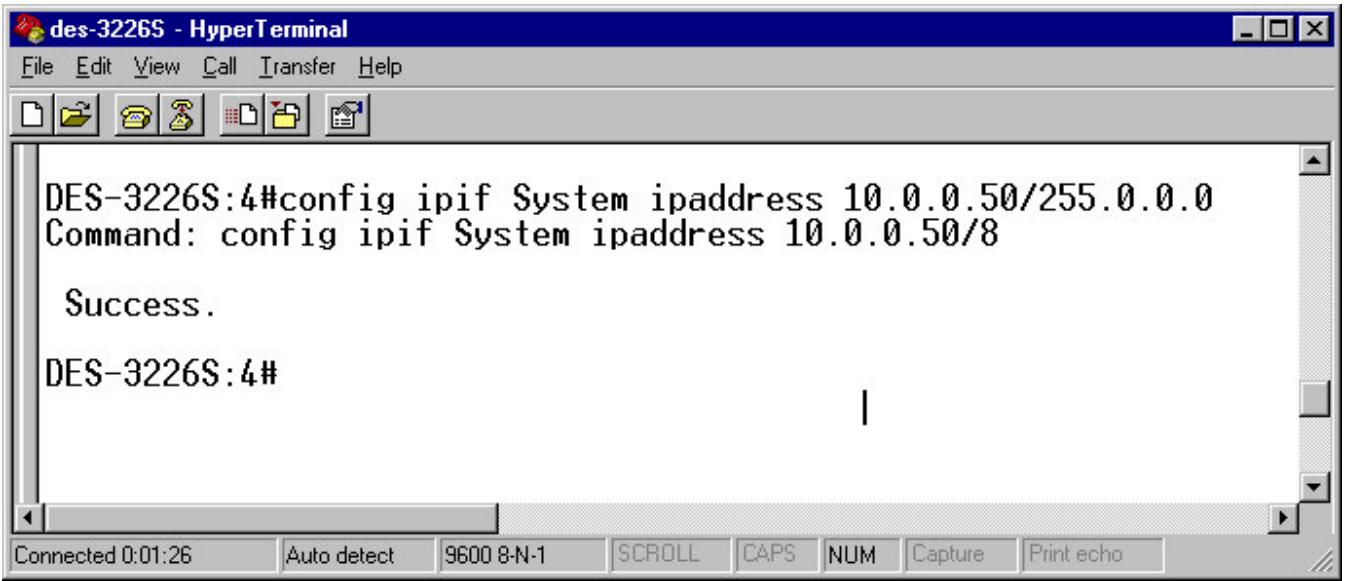

Saisissez la commande suivante :

config ipif System ipaddress xxx.xxx.xxx.xxx/yyy.yyy.yyy.yyy

(les x représentent l'adresse IP et les Y le masque de sous reseau).

Sur le prompt, saisissez la commande « save » afin de sauver les modifications

Q: Comment faire pourmettre à jour le firmware du commutateur?

R: Récupérez tout d'abord la dernière version de firmware disponible sur notre site ftp://ftp.dlink.fr/

- Mise à jour via l'interface web :

1. Par défaut, l'adresse IP du commutateur est 10.90.90.90.
   Spécifiez une adresse IP sur la carte réseau de votre PC dans la même classe que le commutateur (ex : 10.47.80.111)
   Connectez ensuite la carte réseau de votre PC au commutateur
2. Activez un Serveur TFTP sur votre PC
3. Lancez votre navigateur Internet en précisant l'adresse IP du commutateur (ex: http://10.90.90.90/)

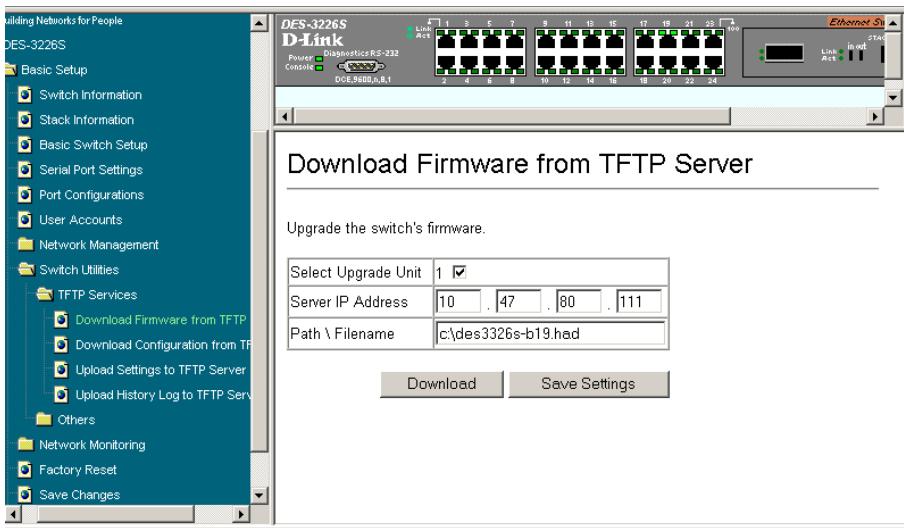

4. Dans l'arborescence, selectionnez le menu « Switch Utilities folder», cliquez sur « Download Firmware from TFTP Server »
5. Precisez le chemin où se trouve le firmware dans « Path\Filename » et précisez l'adresse IP du Server TFTP

- Mise à jour via l'Interface console :

Connectez un PC via le cable console fourni au port console du commutateur

→ Execuétz l'utilitaire « Hyper terminal » de Windows en utilisant les paramètres suivants : 9600,8,n,1
Saisissez la commande suivante :

DES-3226S : 4#download firmware unit <1-6> \

Exemple :

DES-3226S: 4# download firmware 10.47.80.111 c:\des3226s-b19.had unit 1

Q: Comment faire pour « Stacker » des commutateurs DES-3226S?

R: Chaque commutateur devra avoir un module d'empilage DES-332GS installé

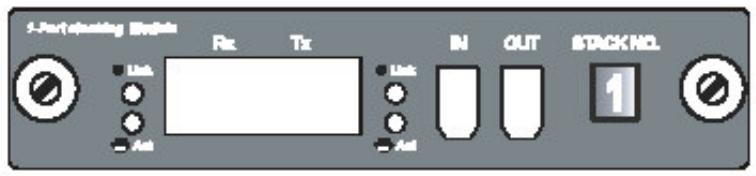

Facade du module de stack DES-332GS:

A l'aide de ce module, le commutateur peut-être intégré à une pile (maximum de 6 commutateurs /pile).

L'ensemble constitue alors une seule et même unité répondant à une adresse IP unique.

L'ordre de la pile matériel est déterminé par défaut. L'ordre de la pile se détermine à partir des adresses MAC des commutateurs.

Cependant, vous pouvez désirier le mode « auto-detect » pour définir l'ordre de la pile. Ceci est utile si par exemple vous ajoutez des commutateurs à une pile qui est déjà en place.

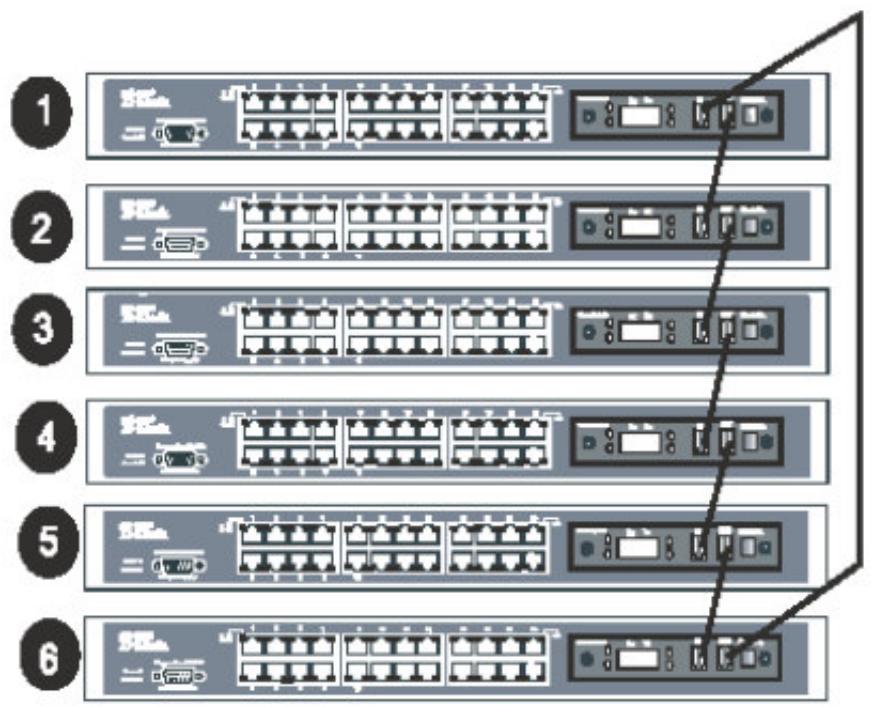

Exemple de stacks de DES-3226S :

Chaque module de Stack possède un port « IN » et un port « OUT ». Le cable fourni avec le module doit être connecté de telle sorte que l'entrée « IN » du premier commutateur soit relié sur la sortie « OUT » du commutateur suivant, sans oublier de re-boucler le dernier commutateur de la pile sur le premier.
Une fois votrepile réalisée, lors de la mise sous tension, un numero « stack number » s'affichera sur chaque commutateur. Le commutateur affichant le numero « 1 » sera le commutateur d'administration.

Q: Comment faire avec le module de « Stack » des commutateurs DES-3226S pour rajouter un module Gigabits?

R: Chaque module d'empilage DES-332GS possède un emplacement libre « GBIC ».

Cet emplacement, accepte un module « GBIC » pour une connexion qui peut être :

• Soit du 1000Base T(RJ-45) avec le module de référence DGS-711.
• Soit du 1000BaseSX( fibre optique en SC) via le module DGS-701.
• Soit du 1000BaseLX( fibre optique en SC) via le module DGS-702.

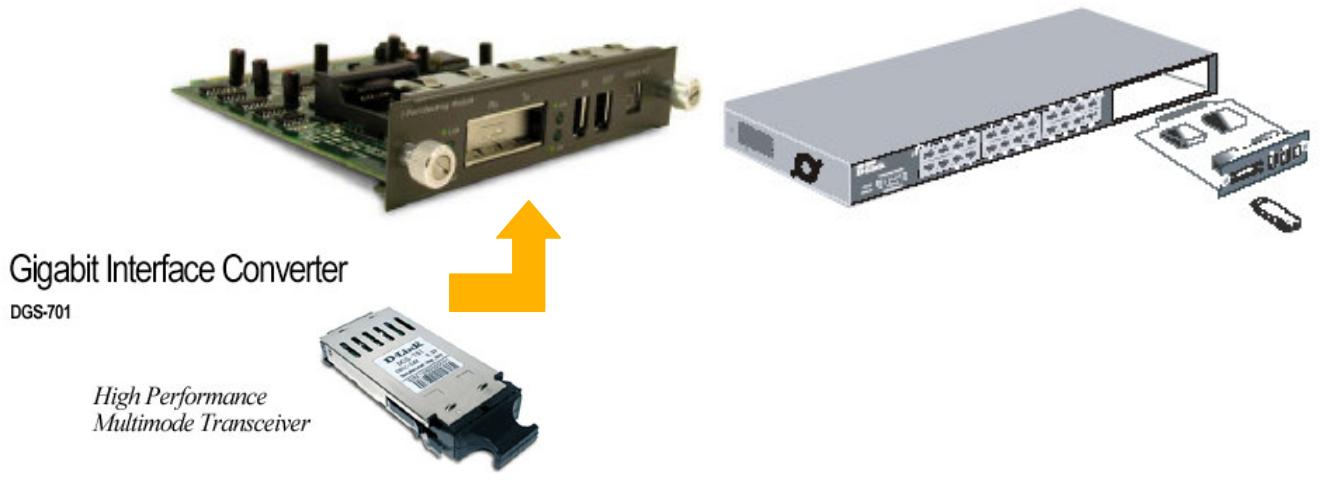

Pour intégrer un module, il faut éteindre le DES-3226S et il suffit de l'enficher dans son emplacement spécifique comme ci-dessous :

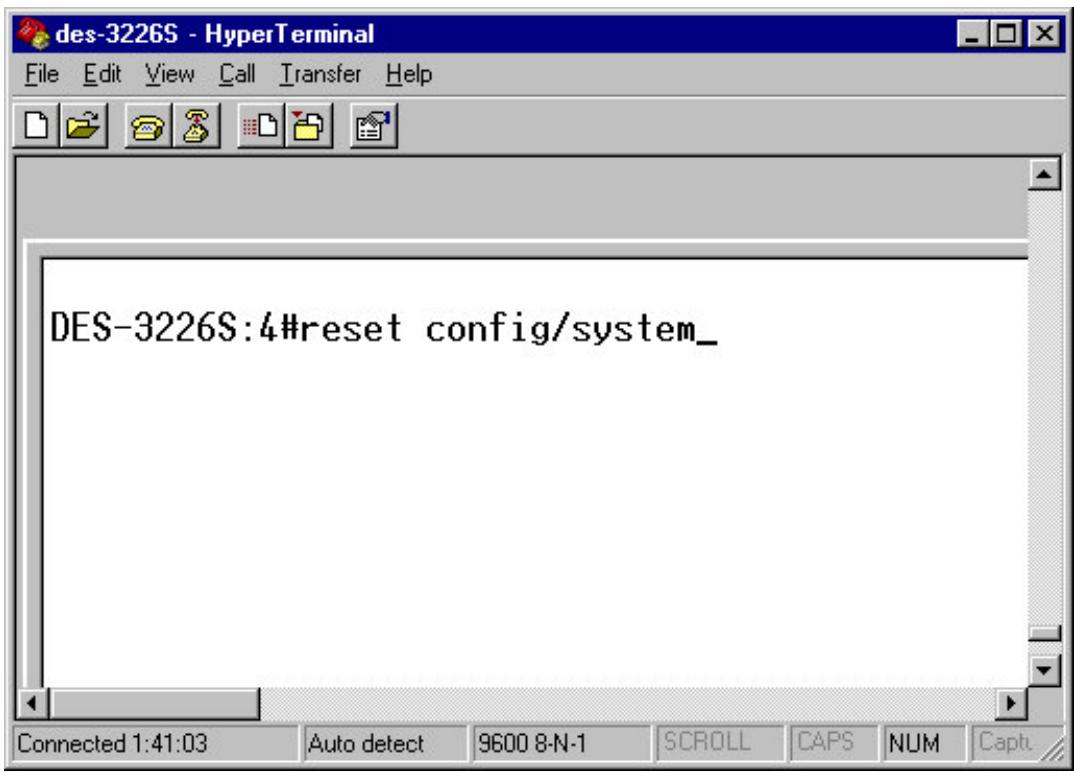

Q: Comment faire pour faire un « Reset Usine » sur le DES-3226S?

R: Connectez un PC via le cable console fourni au port console du commutateur

→ Execuétz l'utilitaire « Hyper terminal » de Windows en utilisant les paramètres suivants : 9600,8,n,1
Saisissez la commande suivante :

Q: Comment reconnaître-on un DES-3226TG par rapport à un DES-3226S?

R: Un DES-3226TG est un DES-3226 avec un module DES-132T intégré.

DES-132T 2-port 1000BASE-T Module

Figure 3-7.1000BASE-T two-port module

CePremierestbridepardefaut.
Si le client désire faire des "stacks" via un module DES-332GS des DES-3226TG, il faut le débloquer...

Pour ce faire, il faut effectuer un "reset usine" et pour débloquer votre DES-3226TG en DES3226S les opérations à faire sont les suivantes:

1/ Contrôle de la version des firmwares.
2/ Aller en mode Console ( 9600,n,8,1) via le cable fourni.
3/ la commande à saisir est : " reset system" (---->alias Factory Reset).
4/ faîtes "save" et redémarrer votre commutateur.
