MODE D'EMPLOI TOYOHEATER R2.9C PVG
Nom : Laboratoire National d'Essais (LNE)
Adresse 1, rue Gaston Boissier
75724 Paris, France
Test report reference : 5010446-DMI/12
Nom de l'entreprise : PVG-International bv
Nom signataire P. J. van Vugt
Avant de lire le mode d'emploi, veuillez déplier la dernière page.
SPECIFICATIONS
| Modèle | R 2.9C | DISPOSITIFS DE SECURITE : |
| Allumage | électrique | - protection contre le renversement |
| Combustible | pétrole lampant désaromatisé | - arrêt d'urgence |
| Débit calorifique nominal (kW) | 2,9 | |
| Volume ajusté (m3) | 75-95 | |
| Débit maximal (l/heure) | 0,28 | |
| (g/heure) | 220 | |
| Autonomie du réservoir (heures) | 14 | |
| Volume du réservoir (litres) | 4,0 | |
| Dimensions (mm - y | largeur | 428 |
| compris plateau inférieur) | profondeur | 295 |
| hauteur | 455 |
| Poids (kg) | 8,5 | |
| Accessoires fournis | pompe à combustible | |
| bouchon de transport | |
| Piles préconsées | 2x R20 | |
| Duracell, MN1300, alcaline, 1.5V | |
Lors du réglage sur position maximale, les valeurs sont données à titre indicatif.
Conseils de sécurité
LISEZ ATTENTIVEMENT CES CONSEILS DE SECURITE ET LE MODE D'EMPLOI AVANT D'UTILISER VOTRE POELE.
EN CAS DE DOUTE, CONSULTEZ VOTRE DISTRIBUTEUR LOCAL.
- Prévenez les enfants de la présence et du danger d'un poêle allumé.
- Ne déplacez pas le poèle, ne le remplissez pas et n'effectuez aucune tâche d'entretien tant que le poèle est allumé ou encore chaud.
- Pour placer le poèle, assurez-vous qu'il y ait une distance minimale de 1,5 m entre la partie avant du poèle et le mur, les rideaux et les meubles. Gardez un espace vide entre le poèle et le plafond.
- Ne vous servez pas de votre poèle dans des endroits où il y a formation de courants d'air, ici afin d'éviter une combustion irrégulière.
- Évitez, pour votre confort et votre sécurité, que la température ambiante ne dépasse 30°C.
- Lorsque vous allez vous coucher ou que vous sortez, assurez-vous que le poêle soit bien éteint.
- Stockez et rangez le combustible dans des réservoirs métalliques ou en plastique qui soient appropriés au combustible, et marqués comme tels. Veillez à ce que le combustible ne soit jamais exposé à une source de chaleur ni soumis à de violents écarts de températures, et conservez-le à l'obscurité.
- N'utilisez jamais le poèle dans des endroits où il pourrait y avoir formation ou accumulation de vapeurs inflammables ou dangereuses, ainsi que dans des lieux où vous êtes susceptibles d'utiliser des produits chimiques (contrôlez toujours les notices individuelles des produits utilisés).
- Ne remplissez pas le réservoir de combustible dans une pièce de l'habitation, mais faites-le dans un endroit approprié. Ne remplissez pas trop le réservoir. Après le remplissage, refermez soigneusement le bouchon du réservoir de combustible.
- N'utilisez pas le poèle dans des pièces où il y a formation de poussières. La poussière entraînerait une combustion irrégulière.
- Il est interdit d'utiliser les appareils dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol.
Il est important que chaque pièce d'utilisation de l'appareil soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice).
Les spécifications ci-dessus indiquent, pour les divers poêles de la série, le volume nécessaire pour assurer une utilisation sûre. Si vous utilisez le poêle dans des pièces plus exiguës que celles citées dans le tableau, il vous faudra entrouvrir une porte ou une fenêtre de 2,5 cm environ.
Aérez également quand vous utilisez le poêle dans des pièces bien isolées et sans courant d'air, quel que soit le volume de ces pièces.
N'utilisez pas le poèle dans des pièces mal aérées ou pas du tout (caves etc.) aérées.
Les poèles marqués d'un (C) sont dotés d'un dispositif de sécurité qui l'éteint automatiquement si l'espace n'est pas assez aéré.
Il est interdit d'utiliser cet appareil dans les caravanes, bateaux et cabines de véhicules.
Toute modification du système de sécurité est interdite. Car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère.
En cas de doute, avisez votre distributeur local agréé.
Le combustible
Votre poèle Toyohater est spécialement concu pour etre utilise avec du petrole lampant desaromatisé de qualite supérieure. L'utilisation demauvais combustibles affecterait le rendement. L'utilisation deCOMBUSTIBLES NON APPROPRIES peut etre DANGEREUSE.
En Europe, le combustible approprié se vend sous divers noms. Ayez soin d'utiliser le combustible approprié dans le pays où vous vous servez du poèle Toyoheater. Le DISTRIBUTEUR le plus proche vous fournira le combustible ajustat, ou vous indiquera l'établissement où vous pourrez vous en procurer.
Il est impératif d'utiliser un combustible pur et propre - par exemple Zibro Plus - afin d'assurer une utilisation sûre et efficace.
Tout combustible de qualité inférieure ou contaminé entraînerait :
- des dépôts excessifs de goudron sur la mèche
- une combustion incomplète
- une durée de vie limite de la mèche et du poêle
- des fumées et/ou de mauvaises odeurs
- des dépôts blancs sur la grille ou le manteau
L'utilisation de combustibles volatils et inflammables entraînerait une combustion inconnue.
Attention
Des flammes jaillissantes indiquent clairement que votre pétrole lampant est contaminé par des matières volatiles et inflammables. Dans ce cas :
a) Utilisez le bouton de sécurité pour éteindre le poêle. b) N'essayez jamais de déplacer le poêle. c) Servez-vous uniquement d'un extincteur type "B".

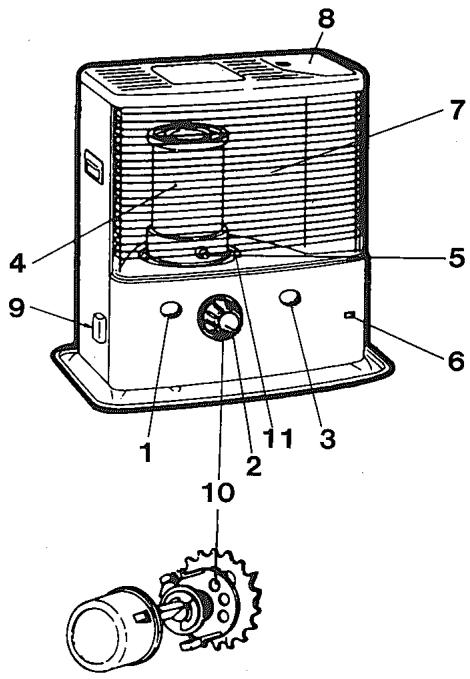

- voir dépliant
- Bouton de sécurité
- Bouton de réglage de hauteur de la flamme
- Bouton d'allumage
- Brûleur
- Poignée brûleur
- Jauge de combustible
- Grille
- Porte du réservoir de combustible
- Fil à plomb (niveau)
- Verrouillage de la hauteur de la mèche
- Allumeur
Installation
- Retirez avec précaution le poêle du carton. Ne jetez pas le carton ni l'emballage qui serait utile en cas d'entreposage ultérieur ou de transport.
- Otez l'emballage :

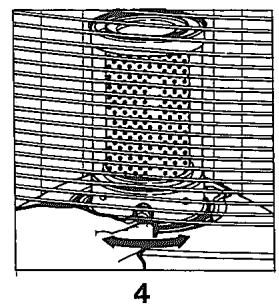

- Ouvrez la grille en la soulevant légèrement par le coin inférieur de croix et en tirant ensuite vers l'avant.
- Retirez l'emballage placé au-dessus du brûleur.
- Soulevez et retirez le brûleur du poèle afin d'ôter le reste
- Remplissez le réservoir de combustible comme il est indiqué à "REMPLIR LE RESERVOIR DE COMBUSTIBLE".
- Placez les 2 piles (R20) dans le boîtier des piles à l'arrière du poêle. Respectez les indications positives (+) et négatives (-).
- Le sol sur lequel le poèle sera installé doit être résistant et bien horizontal. Vérifiez si le poèle est bien posé de niveau en vous servant du fil à plomb (sur la paroi du poèle). Regardez par le haut à la verticale. Si le plomb se place dans le cercle, le poèle est posé de niveau.
REMARQUE: Déplacez le poèle s'il n'est pas posé de niveau. N'essayez pas d'y remédier en plaçant livres ou autres choses sous le poèle.
- Laissez suffisamment d'espace entre le poêle et les murs ou autres objets.
Reemplir le reservoir de combustible
MISE EN GARDE: Utilisez uniquement le combustible conseillé par l'importateur. N'employez jamais d'autres combustibles liquides.
- Ouvrez la porte du réservoir de combustible et retirez le réservoir du poêle. Déposez le réservoir - le bouchon du réservoir de combustible vers le haut - et ôtez le bouchon.
- Introduisez le tuyau droit de la pompe dans le récipient de stockage. Introduisez le tuyau flexible dans l'ouverture du réservoir de combustible.
- Pour amorcer la pompe, tournez à droite le bouton blanc d'amorçage d'air placé au-dessus de cette-ci. Serrez la pompe environ 6 ou 7 fois jusqu'au moment où le combustible commencera à se déverser dans le réservoir de combustible par siphonnage.
- Pendant le remplissage du réservoir de combustible, surveillez la jauge de combustible. En tournant à gauche le bouton blanc d'amorçage d'air placé sur la pompe, vous arrêtez l'amorçage de combustible.
REMARQUE: Ne replissez jamais trop le réservoir, surtout pas de combustible très froid.
- Retirez la pompe avec précaution en permettant au combustible encore présent dans la pompe de couler à nouveau dans le récipient de stockage. Fermez soigneusement le bouchon du réservoir de combustible. Si vous avez renversé du pétrole lampant sur les parois ou autres parties du poèle, nettoyez aussitôt.
- Vérifie que le bouchon soit bien fermé, remplaces le réservoir dans le poèle et fermez la porte.
La mise en service de votre POELE
Vérifiez avant l'allumage et en cours de service s'il y a suffisamment de combustible dans le poèle.
Si le poèle est utilisé pour la toute première fois, une odeur se dégagera pendant les 15 premières minutes. Veillez à bien aérer la pièce, autrement allumez d'abord votre poèle à l'extérieur.
Si vous utilisez votre poèle pour la toute première fois ou après une certaine période d'entreposage, il vous faudra attendre quelque temps après le remplissage avant d'allumer le poèle. Ceci afin d'assurer une meilleure amendement de combustible à la mèche.
Allumage
REMARQUE: N'allumez votre poêle qu'en vous servant de l'allumeur.
- Tournez le bouton de réglage de hauteur de la flamme dans le sens des aiguilles d'une montre jusqu'au blocage (fig. 1). La mèche a donc atteint la hauteur maximale et le dispositif de sécurité est activé. (Au cours de la montée de la mèche il est encore possible de tourner le bouton malgré la résistance de celui-ci, vous entendrez alors un déclic.)

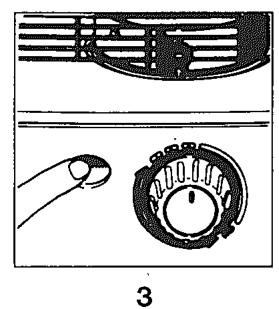

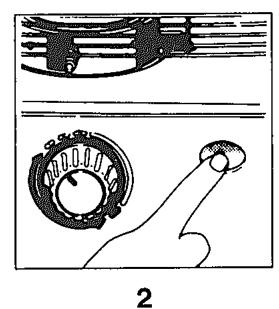

- Enoncez doucement le bouton d'allumage (fig. 2). Le poêle s'allume automatiquement. Relâchez le bouton dès l'apparition d'une flamme. Recommencez l'opération si l'allumage n'a pas réussi.
REMARQUE: Si le poèle s'allume mal - tandis que les piles sont encore bonnes - ramenez légèrement le bouton d'allumage, ceci permettra de bloquer le contact direct entre l'allumeur et la mèche.
Vérifiez toujours après l'allumage si le brûleur se maintient bien sur le siège, en actionnant légèrement la poignée du brûleur vers la droite et vers la gauche (fig. 4). Ces mouvements devraient s'opérer ainsi.
Si le brûleur n'est pas bien positionné, il en résultera une combustion irrégulière (formation de fumées et de suie).
Il est imperative de vérifier la hauteur de la flamme 15 à 20 minutes après l'allumage d'un poèle (voir "REGLER LA HAUTEUR DE LA FLAMME").
- La hauteur de la flamme se règle en tournant le bouton de réglage de hauteur de la flamme. Environ 10/15 minutes après l'allumage, la flamme se montre dans le cylindre en verre. Attendez que la flamme brûle comme il faut dans le cylindre en verre avant d'effectuer quelque réglage.
- Vérifiez la hauteur de la flamme en la comparant aux situations indiquées à la fig. 7, ensuite augmentez-la ou réduisez-la en actionnant le bouton/glissoir de réglage de hauteur de la flamme :
Fig. 7a. INCORRECT : flamme trop haute (cause formation de fumée et de suie).
Fig. 7b. CORRECT : hauteur maximale de la flamme.
Fig. 7c. INCORRECT: flamme trop basse (émanation d'odeur)
REMARQUE: Une utilisation prolongée du poèle dans une pièce mal aérée pourrait bien provoquer une flammeasse. Il vous suffirait éventuellement d'entrouvrir une porte ou une fenêtre. ATTENTION: Une insuffisance de combustible ou la mauvaise qualité de celui-ci pourrait également provoquer une flammeasse. Si après le réglage, la flamme est encore trop basse, il vous faudra ajuster la hauteur de la mèche.
Régler la hauteur de la MECHE au MOYEN du verrouilage a trois positions
Au bout d'un certain temps, il n'est plus possible de régler la hauteur de la flamme avec le bouton de réglage de hauteur de la flamme. Il faudra donc régler la hauteur de la mèche comme suit :
Éteignez le poêle si celui-ci brûle (voir chapitre suivant).

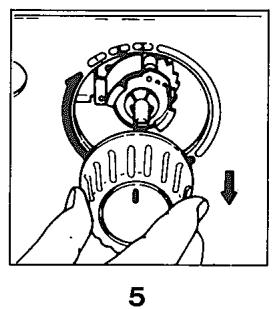

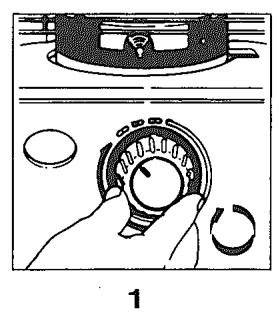

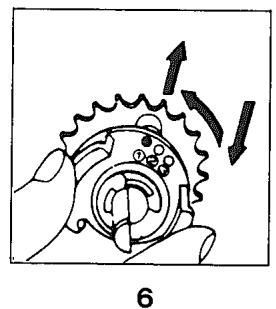

Enlevez le bouton de sécurité (fig. 3). Tirez vers l'avant le bouton de réglage de hauteur de la flamme (loin du poèle), cela permettra de voir le mécanisme de verrouillage (fig. 5). Tirez la roulette vers l'avant et tournez-la de façon à faire tomber la chevelle dans l'orifice doté du numéro suivant (2 ou 3) (fig. 6). C'est ainsi que l'on hausse légèrement la mèche et que l'on obtient une flamme plus haute. Remettez le bouton de réglage de hauteur de la flamme sur l'axe.
REMARQUE: Si même en position 3 la flamme est encore trop basse, il faudra alors changer la mèche. Pour cela, consultez votre distributeur (voir aussi "ENTRETIEN DE ROUTINE").
REMARQUE: Si après le réglage la flamme est trop haute, positionnez le verrouillage sur un numéro inférieur. Autrement, il y aura formation de fumées et de suie.
Eteindre le POELE
- Procédé habituel
- Tournez lentement le bouton de réglage de hauteur de la flamme dans le sens opposé aux aiguilles d'une montre jusqu'au butoir.
- Ne rallumez pas le poêle dans les trois minutes après l'avoir éteint. Il en résultait une formation de fumées.
- Cas d'urgence
En cas d'urgence, vous pouvez éteindre immédiatement le poêle comme suit : Enforcez le bouton de sécurité (fig. 3).
Mauvais fonctionnement et depannages
Si vous ne réussissez pas à remédier à une panne en vous servant de cette liste, consultez votre distributeur.
- L'allumage au moyen du bouton d'allumage ne réussit pas.
Cause: * Les piles sont presque vides et devraient être remplacées (voir aussi "INSTALLATION" et "ENTRETIEN DE ROUTINE"). Après une période prolongée de non fonctionnement sans combustible, le délai d'attente (30 min.) avant l'allumage n'a pas été respecté. L'allumeur est trop près de la mèche : repoussez quelque peu le bouton d'allumage. L'allumeur est défectueux et devrait être remplacé (voir "ENTRETIEN DE ROUTINE"). Contact défaillant de l'allumeur à l'arrière (+). (Avisez le distributeur.)
- Flammes irrégulières et/ou formation de suie et/ou odeur.
Cause: * Le brûleur n'est pas bien placé; imprimez-lui quelques mouvements rotatifs. Si ces mouvements sont difficiles à effectuer, c'est donc que le brûleur n'est pas bien mis en place.
- Hauteur de la flamme mal réglée : tournez le bouton de réglage de hauteur de la flamme jusqu'à la bonne hauteur.
- Combustible incorrect.
- Accumulation de poussières dans l'ouverture d'air : retirez le brûleur refroidi du poêle. Dépoussiérez ensuite le tuyau d'ouverture d'air au moyen de l'air pulsé par votre aspirateur.
- Hauteur de mèche incorrècate : réglez la hauteur en utilisant le dispositif de verrouillage à trois positions.
- Le poêle brûle en mode bien trop bas (et finit par s'éteindre).
Cause: * Le réservoir de combustible est vide.
- Présence d'eau dans le filtré ou le réservoir inférieur fixe.
- Le poêle continue à brûler en mode "bas".
Cause: La hauteur de la mèche est trop basse : réglez le verrouillage de la mèche sur une position supérieure.
- La pièce n'est pas assez aérée : commencez par bien aérer et laissez ensuite une fenêtre ou une porte entrouverte.
- Le poèle a presque consommé tout le pétrole lampant. Remplissez le poèle et attendez 30 minutes avant de l'allumer.
- Le combustible est incorrect ou vieilli et peut entraîner une flamme trop BASSE.
- Le poèle brûle en mode "trop haut" (les flammes sont incontrolables). Cause: * Combustible incorrect (trop volatil).
- La hauteur de la flamme est trop haute : positionnez le verrouillage sur un numéro inférieur.
Entretien de routine
Veillez à observer ce qui suit lorsque vous allez nettoyer le poêle, procédez à la vérification ou à l'entretien :
Mise en GARDE:
- Tout d'abord, laissez le poèle bien refroidir.
- Ne retirez aucune pièce du poèle.
- Consultez votre distributeur avant de procéder par vous-même au remplacement des pièces du poêle ou à la réparation de celui-ci.
REMARQUE: Enlevez la poussière et les taches avec un torchon humide. Si vous ne nettoyez pas régulièrement le poêle, les taches persisterront.
Remplacez les piles à temps (au moins deux fois par an). Ne jetez pas les piles ou le reste de combustible, mais portez-les au dépôt des environ.
Remplacer la mèche : il faut la remplacer toutes les 2 ou 3 saisons. À cet effet, consultez votre distributeur.
Replacer l'allumeur
REMARQUE: N'attrapez pas directement l'allumeur.
- Retirez les piles (vous risquez autrement de vous brûler à l'allumeur).
- Ouvrez la grille et retirez le brûleur.
- Dévissez la vis Parker du couvercle et retirez-la en la tournant vers la droite. Otez le brûleur du support (= fermeture à baïonnette).
- Introduisez le nouvel allumeur, enfoirez-le en tournant d'un quart de tour. Remettez le couvercle et revissez la vis Parker.
- Replacez les piles. Respectez les indications positives (+) et négatives (-).
Transport et entreposage
Nous vous conseillons de procéder comme suit à la fin de la saison froide, lors du transport ou de l'entreposage de votre poêle.
- Videz le contenu du réservoir de combustible dans le bidon réservé à cet effet.
- Allumez le poèle hors de la pièce afin de permettre au combustible encore présent dans le poèle de se consumer totalement.
- Placez le bouchon de transport dans le réservoir inférieur fixe, à la place du filtre.
- Une fois le poêle bien refroidi, nettoyez-le avec un torchon humide. Séchez avec un chiffon sec.
- Dépoussiérez le tuyau d'aspiration d'air au moyen de l'air pulsé par votre aspirateur. Veillez d'abord à retirer le brûleur pour pouvoir atteindre le tuyau d'aspiration.
- Enlevez les piles du poêle.
- Pour le transport ou l'entreposage, utilisez les matériaux d'emballage d'origine.
Garantie et service
Toyohater se porte garant au nom du fabricant de la qualité de fabrication et des matières aux employés et garantit le poêle Toyohater pour une durée de 2 ANS à compter de la date d'achat pour ce qui suit :
- Contre tous vices de fabrication, pièces et main-d'œuvre. Toutes autres demandes de dédommagement seront déclinées.
- Pour ce qui concerne la réparation ou le remplacement des pièces pendant la durée de la garantie, ici n'entrant aucune prorogation de cette garantie.
- Cette garantie n'est pas valable dans le cas où la réparation ou le remplacement des pièces a été effectué par une personne tierce ou si les pièces de remplacement ne sont pas des pièces d'origine. La garantie ne couvre pas non plus l'usure habituelle des pièces. Sont exclus de la garantie les pièces suivantes : piles, allumeur, pompe à main et mèche.
- Cette garantie n'est pas valable en cas de dégats occasionnés par une mauvaise utilisation de l'appareil, le non-respect des précautions d'emploi, la négligence, l'utilisation d'un mauvais combustible ou en cas de force majeure.
- Les frais d'expédition du poèle ou des pièces détachées sont toujours à la charge de l'acheteur et la responsabilité des risques lui incombe.
- Toute prétention à la garantie sera faite uniquement sur présentation de la facture d'achat dûment datée.
- Pour vous éviter tous frais superflus, nous vous conseillons lors d'une panne, de commencer par lire le mode d'emploi avant de porter votre poèle en réparation chez le distributeur.
- La garantie n'est plus valable si la facture d'achat a subi une quelconque modification.
PVG France SARL
4, Rue Jean Sibelius
BP 185 - 76410
Sotteville-sous-le-Val
tel: +33 2 32 96 07 47
fax: +33 2 32 96 07 77
