| Type de produit | Tronçonneuse thermique |
| Marque | DOLMAR |
| Modèle | 102 |
| Moteur | 2 temps, cylindrée 33 cm³ |
| Puissance | 1,2 kW (1,6 ch) |
| Longueur de guidage | 14 pouces (35 cm) |
| Pas de chaîne | 3/8 pouce |
| Capacité du réservoir de carburant | 0,25 L |
| Capacité du réservoir d'huile de chaîne | 0,15 L |
| Poids (sans guide ni chaîne) | 4,2 kg |
| Frein de chaîne | Intégré, à inertie |
| Type de carburateur | Membrane, réglable |
| Allumage | Électronique |
| Antivibrations | Oui, par ressorts |
| Filtre à air | Nylon ou feutre (selon version) |
| Entretien | Nettoyage régulier du filtre, affûtage de la chaîne, vidange du réservoir |
| Pièces détachées | Disponibles : carburateur, guide, chaîne, filtre, bougie, etc. |
| Notice | Téléchargeable gratuitement sur notice-facile.com |
FOIRE AUX QUESTIONS - 102 DOLMAR
Comment démarrer une tronçonneuse DOLMAR 102 ?
Vérifiez que le frein de chaîne est serré. Mettez le contact, fermez le starter, tirez la corde de lanceur jusqu'à entendre un clic, puis ouvrez le starter et tirez à nouveau.
Comment régler le carburateur de la DOLMAR 102 ?
Le carburateur possède trois vis : L (bas régime), H (haut régime) et T (ralenti). Consultez la notice pour les réglages précis. Un réglage incorrect peut endommager le moteur.
Quel mélange utiliser pour le carburant ?
Utilisez un mélange d'essence sans plomb et d'huile 2 temps à 50:1 (2%). Respectez les proportions exactes.
Comment nettoyer le filtre à air ?
Dévissez le couvercle, retirez le filtre. S'il est en nylon, lavez-le à l'eau savonneuse, séchez et réinstallez. S'il est en feutre, tapotez ou remplacez-le.
Comment tendre la chaîne de la tronçonneuse ?
Desserrez les écrous du guide, tournez la vis de tension (située près du pignon) pour ajuster la tension, puis resserrez les écrous. La chaîne doit être tendue côté inférieur.
Que faire si la chaîne ne coupe pas bien ?
Affûtez la chaîne avec une lime appropriée (4,8 mm de diamètre). Vérifiez que les gouges sont à la bonne hauteur. Si la chaîne est usée, remplacez-la.
Comment entretenir le frein de chaîne ?
Testez le frein régulièrement. Nettoyez les lames du frein avec un chiffon. Si le frein ne s'enclenche pas, consultez un professionnel.
Quelle bougie utiliser pour la DOLMAR 102 ?
La bougie recommandée est une NGK BPMR7A (ou équivalent). Vérifiez l'écartement des électrodes : 0,5 à 0,6 mm.
Comment stocker la tronçonneuse en hiver ?
Videz le réservoir de carburant et faites tourner le moteur jusqu'à l'arrêt. Nettoyez l'appareil, huilez la chaîne et rangez-la dans un endroit sec.
Où trouver des pièces détachées pour la DOLMAR 102 ?
Les pièces sont disponibles chez les revendeurs DOLMAR ou sur des sites spécialisés. Les références sont listées dans la notice (ex: carburateur 028 151 600).
Questions des utilisateurs sur 102 DOLMAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Tronçonneuse au format PDF gratuitement ! Retrouvez votre notice 102 - DOLMAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 102 de la marque DOLMAR.
MODE D'EMPLOI 102 DOLMAR
Carburateur cpl., bride intermédiaire
Carburateur cpl., bride intermédiaire
PS-33
100, 100s, 102
DOLMAR
Duplex

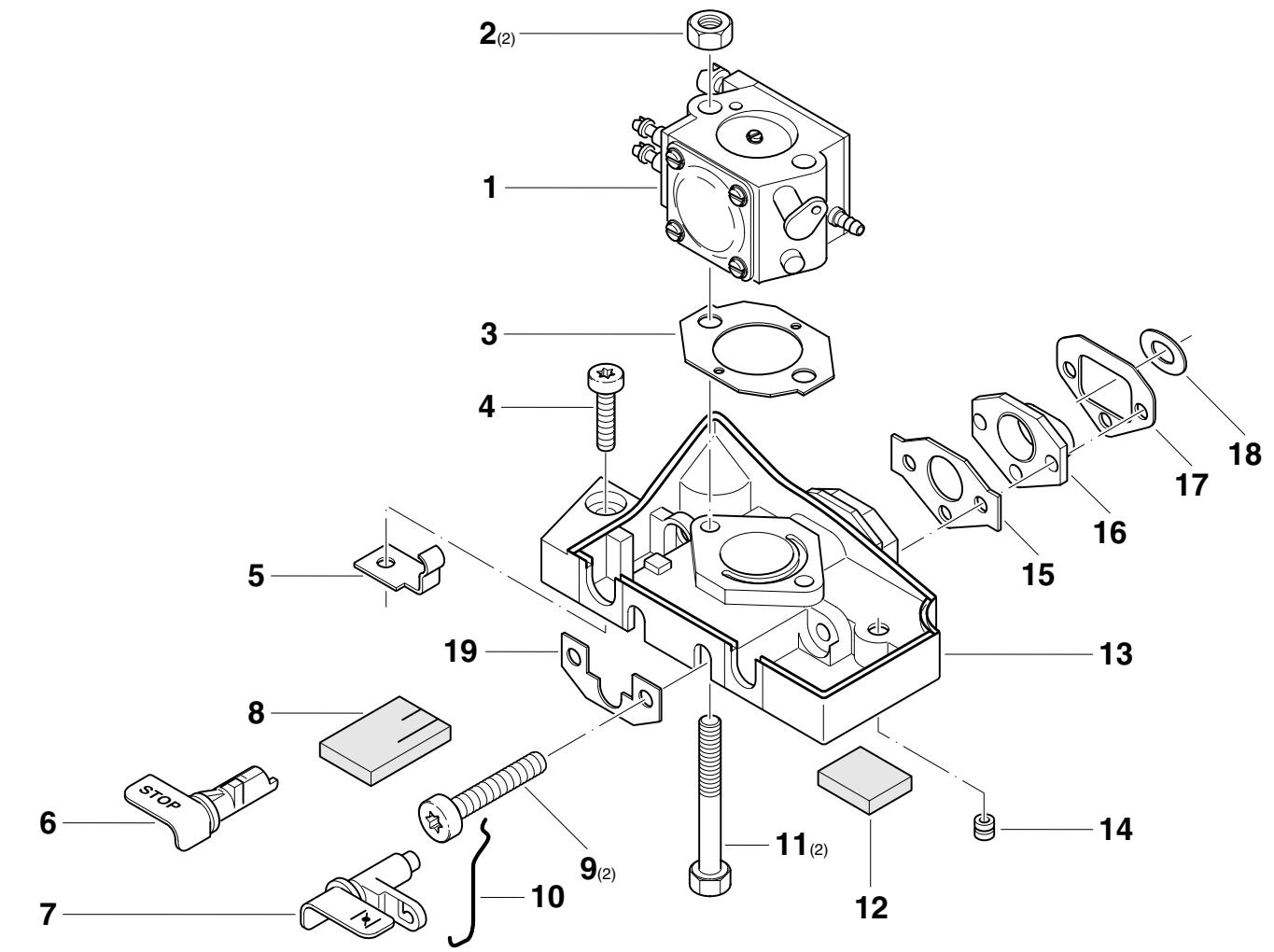

| 7 | Typ/Model | Vergaser kpl., Zwischenflansch Carburator cpl., intermediate flange Carburator cpl., bride intermédiaire Carburador cpl., brida intermedia | |||||||
| 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||
| Pos. | Teil-Nr. Part No. No. de pièce No. de pieza | Änder. Alterat. Modif. Modif. | Anz. Qty. Qte. Cdad. | Benennung | Description | Désignation | Denomination | ||
| 1 | 028 151 600 | 1 | 1 | 1 | |||||
| 2 | 920 205 000 | 2 | 2 | 2 | |||||
| 3 | 965 524 021 | GE | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta |
| 4 | 965 524 022 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | |
| 5 | 908 005 165 | 1 | 1 | 1 | Zylinderschaube M5x16 | Fillester screw | Tôle de contact | Tornillo cilindrico | |
| 6 | 028 118 112 | 1 | 1 | 1 | Kontaktblech | Contact plate | Levier d'interrupteur | Chapa de contact | |
| 7 | 028 118 102 | 1 | 1 | 1 | Stopschalter | Stop switch | Levier d'interrupteur | Palanca de interrupt. | |
| 8 | 028 150 740 | 1 | 1 | 1 | Stopschalter | Stop switch | Levier d'interrupteur | Palanca de interrupt. | |
| 9 | 965 404 421 | 1 | 1 | 1 | Chokeschalter | Choke lever | Levier de starter | Palanca estrangul. aire | |
| 10 | 905 105 305 | 2 | 2 | 2 | Dichtung | Gasket | Joint | Junta | |
| 11 | 908 005 305 | 2 | 2 | 2 | Zylinderschaube M5x30 | Fillister head screw | Vis cylindrique | Tornillo cilindrico | |
| 12 | 028 118 133 | 1 | 1 | 1 | Zylinderschaube M5x30 | Fillister head screw | Vis cylindrique | Tornillo cilindrico | |
| 13 | 028 118 132 | 1 | 1 | 1 | Chokestance | Choke linkage | Tringle de starter | Varillas estrangul. aire | |
| 14 | 965 401 011 | 1 | 1 | 1 | 6kt.-Schraube M5x55 | Hexagonal head screw | Vis hexagonal | Tornillo hexagonal | |
| 15 | 965 524 081 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | |
| 16 | 028 131 061 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | |
| 17 | 965 524 070 | 1 | 1 | 1 | Zwischenflansch | Intermediate flange | Bride intermédiaire | Brida intermedia | |
| 18 | 965 524 091 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | |
| 19 | 965 524 092 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | |
| 028 118 160 | 1 | 1 | 1 | Unterlegblech | Plate | Tôle | Chapa | ||

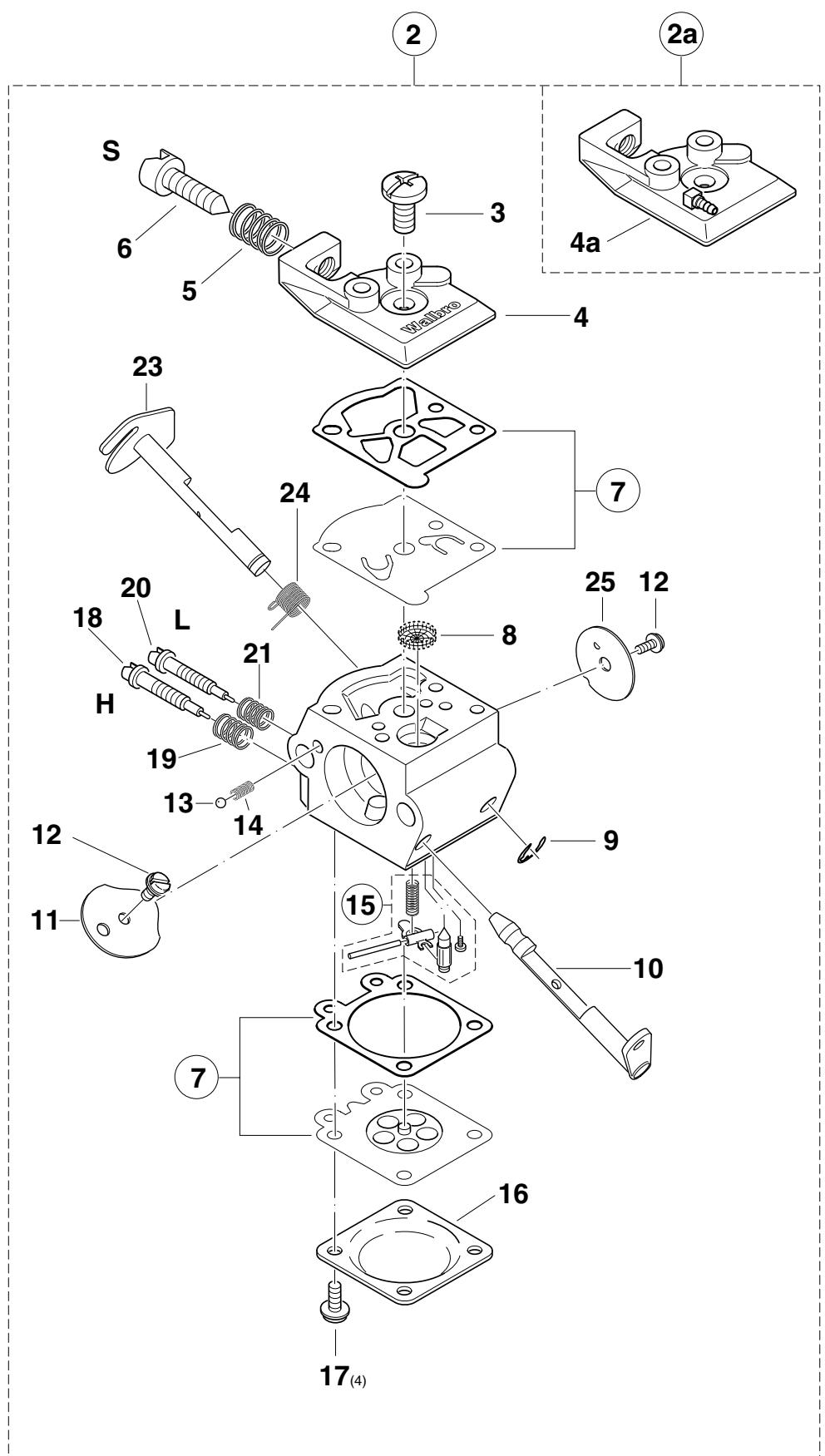

| 8 | Typ/Model | Vergaserteile Carburator parts Pièces de carburateur Piezas de carburador | DOLMAR | ||||||
| 33 | 100 | 00 | 100 | 102 | 102 | ||||
| Pos | Teil-Nr. Part No. No. de pièce No. de pieza | Änder. Alterat. Modif. Modif. | Anz. Qty. Qte. Cdad. | Benennung | Description | Désignation | Denomination | ||
| 2a | 028 151 600 | S1/90 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 3 | 028 151 700 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 4 | 011 151 190 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 4a | 001 151 165 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 5 | 001 151 140 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 6 | 021 151 230 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 7 | 021 151 240 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 8 | 021 151 540 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 9 | 021 151 180 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 10 | 108 151 350 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 10a | 001 151 255 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 11 | 001 151 260 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 12 | 118 151 060 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 13 | 118 151 170 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 14 | 118 151 160 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 15 | 957 150 040 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 16 | 021 151 120 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 17 | 118 151 020 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 18 | 001 151 515 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 19 | 021 151 530 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 20 | 021 151 470 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 21 | 021 151 480 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 22 | 001 151 320 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 23 | 001 151 310 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 24 | 001 151 320 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 25 | 108 151 320 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 9 | Typ/Model | Abdeckhaube, Luftfilter, Ventilatorgehäuse, Kettenradschutz Hood, air filter, fan housing, sprocket guard Capot protecteur, filtre à air, carter de ventilateur, protège-pignon Cubierta protectora, filtre de aire, cãrter de ventilador, protector de piñon | DOLMAR | |||||||
| 33 | 00 | 00 | 102 | 102 | ||||||
| Pos | Teil-Nr. Part No. No. de pièce No. de pieza | Änder. Alterat. Modif. Modif. | Anz. Qty. Qte. Cdad. | Benennung | Description | Désignation | Denominación | |||

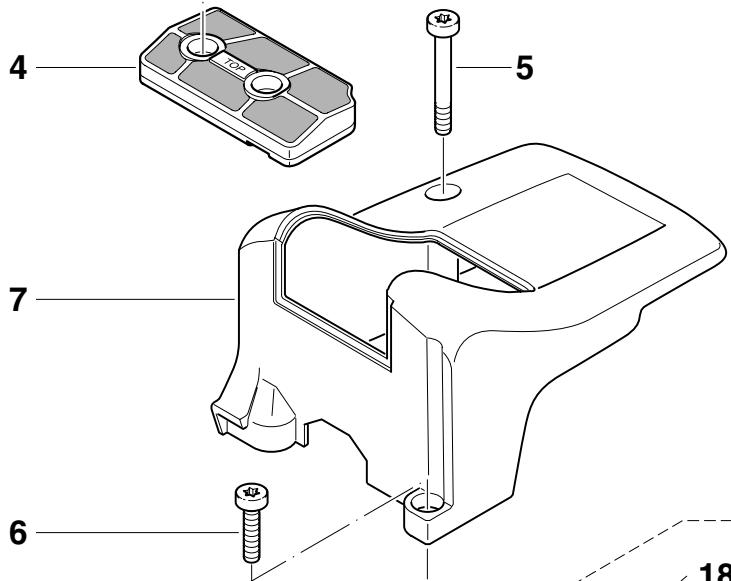

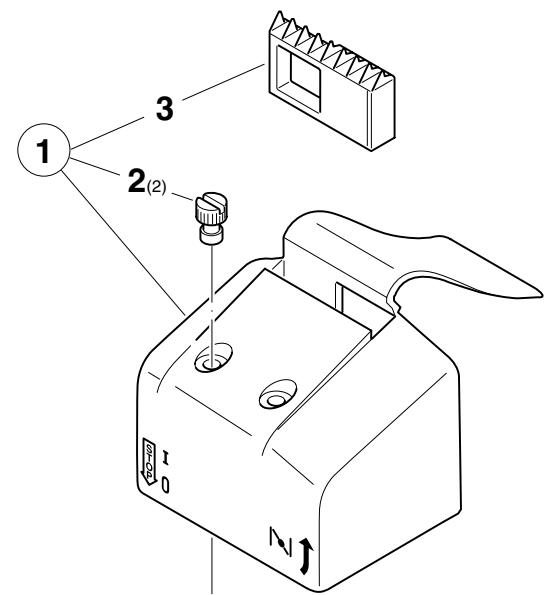

| 1 | 028 118 280 | 1 | 1 | 1 | 1 | Deckel kpl. | Cover assy. | Couvercle cpl. | Tapa cpl. | |
| 1 | 028 118 201 | 2 | 2 | 2 | 2 | Deckel kpl. | Cover assy. | Couvercle cpl. | Tapa cpl. | |
| 2 | 001 118 062 | 1 | 1 | 1 | 1 | Mutter M5 | Nut | Ecrou | Tuerca | |
| 3 | 028 118 180 | 1 | 1 | 1 | 1 | Einsatz | Insert | Piêce d'insertion | Pieza de cièrere | |
| 4 | 028 173 040 | 1 | 1 | 1 | 1 | Lufflifter (Nylon) | Air filter (nylon) | Filtre à air (nylon) | Filtro de aire (não) | |
| 5 | 028 173 140 | 1 | 1 | 1 | 1 | Lufflifter (Robkoflok) | Air filter (robkoflok) | Filtre à air (robkoflok) | Filtro de aire (robkoflok) | |
| 6 | 908 205 605 | 1 | 1 | 1 | 1 | Zylinderschaube M5x60 | Fillister screw | Vis cylindrique | Tornillo cilindrico | |
| 7 | 908 005 165 | 1 | 1 | 1 | 1 | Zylinderschaube M5x16 | Fillister screw | Vis cylindrique | Tornillo cilindrico | |
| 8 | 028 118 250 | 1 | 1 | 1 | 1 | Abdeckhaube | Hood | Capot | Cubierta prot. | |
| 9 | 028 118 140 | 3 | 3 | 3 | 3 | Abdeckhaube | Hood | Capot | Cubierta prot. | |
| 10 | 908 005 165 | 1 | 1 | 1 | 1 | Zylinderschaube M5x16 | Fillister screw | Vis cylindrique | Tornillo cilindrico | |

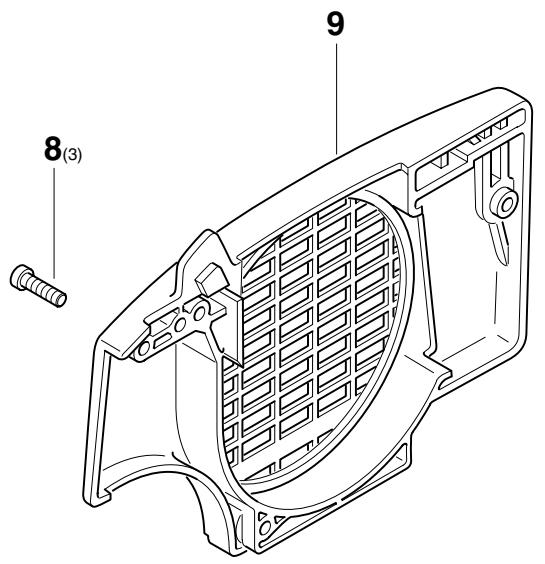

| 9 | 028 112 021 | 1 | 1 | 1 | 1 | Ventilatorgehäuse | Fan housing | Carter de vent. | Cárrer de vent. | |

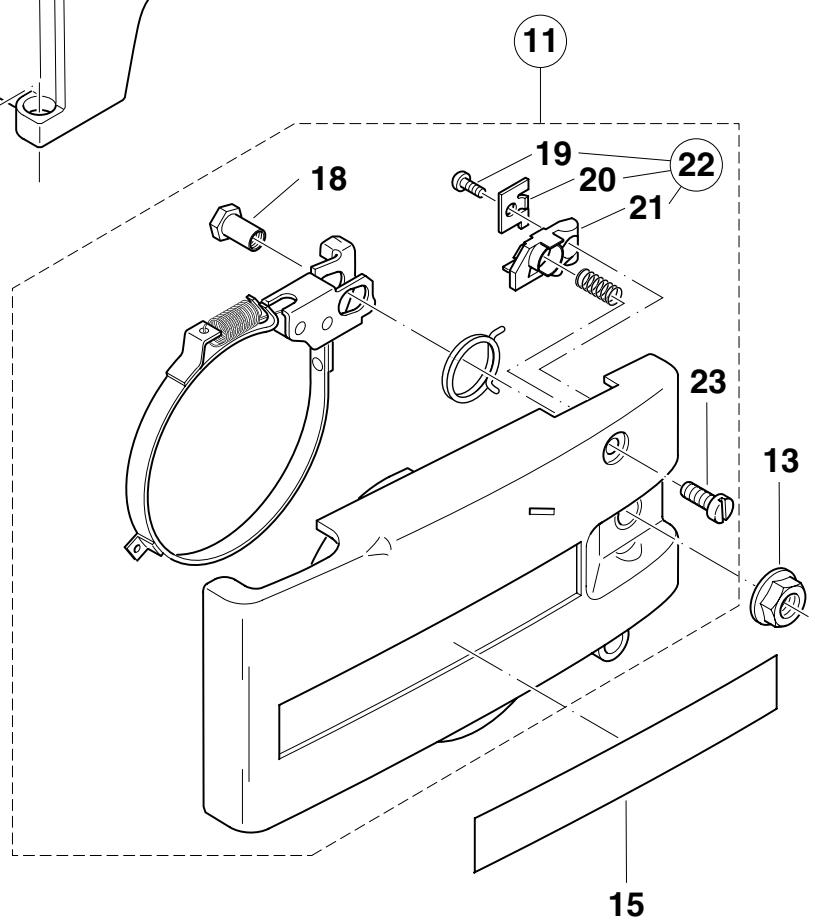

| 11 | 028 213 300 | 1 | 1 | 1 | 1 | Kettenradschutz kpl. mit Bremse | Sprocket guard assy. incl. brake | Protégé-pignon avec frein | Protector de piñon con freno | |
| 13 | 923 208 003 | 1 | 1 | 1 | 1 | 6kt-Mutter M8 (mit Bund) | Hexagonal nut | Ecrou hexagonal | Tuerca hexagonal | |
| 15 | 980 114 209 | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania | |
| 15 | 980 114 022 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 126 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 068 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 127 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 028 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 128 | GE | 1 | 1 | 1 | 1 | Achse | Shaft | Axe | Eje |
| 18 | 021 213 130 | 1 | 1 | 1 | 1 | Zylinder-Blechschaube | Fillister tap. screw | Vis à tôle cylindrique | Tornillo autor. cilindrico | |
| 19 | 915 135 100 | 1 | 1 | 1 | 1 | Blechschaube 3,5 x 9,5 | Fillister tap. screw | Vis à tôle cylindrique | Tornillo autor. cilindrico | |
| 20 | 915 635 100 | 1 | 1 | 1 | 1 | Scheibe | Disc | Disque | Disco | |
| 21 | 028 213 051 | 1 | 1 | 1 | 1 | Raste | Catch lever | Levier de verrouillage | Palanca trincada | |
| 22 | 028 213 040 | 1 | 1 | 1 | 1 | Raste kpl. | Catch lever assy. | Levier de verrouillage cpl. | Palanca trincada cpl. | |
| 23 | 010 213 100 | 1 | 1 | 1 | 1 | Flachkopfschraube M5x8 | Screw | Vis | Tornillo | |
