| Type de produit | Tronçonneuse thermique |
|---|---|
| Caractéristiques techniques principales | Moteur 32,6 cm³, puissance de 1,3 kW |
| Alimentation | Essence |
| Dimensions approximatives | Longueur : 32 cm, Largeur : 25 cm, Hauteur : 25 cm |
| Poids | 4,5 kg |
| Type de chaîne | Chaîne de 3/8 pouces |
| Longueur de guide | 35 cm |
| Fonctions principales | Coupe de bois, élagage, entretien des jardins |
| Entretien et nettoyage | Nettoyer le filtre à air régulièrement, vérifier la tension de la chaîne |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées auprès des revendeurs agréés |
| Sécurité | Équipement de protection recommandé : lunettes, gants, casque, vêtements appropriés |
| Informations générales | Garantie de 2 ans, manuel d'utilisation inclus |
FOIRE AUX QUESTIONS - PS-33 DOLMAR
Comment démarrer la DOLMAR PS-33 ?
Assurez-vous que le réservoir est plein d'essence et que l'huile est au bon niveau. Mettez la machine sur une surface plane. Activez le starter, tirez le cordon de démarrage plusieurs fois jusqu'à ce que vous sentiez une résistance, puis tirez à fond pour démarrer.
Que faire si la DOLMAR PS-33 ne démarre pas ?
Vérifiez que le réservoir est plein d'essence et que le mélange essence/huile est correct. Assurez-vous que le filtre à air n'est pas obstrué et que la bougie d'allumage fonctionne correctement. Si le problème persiste, consultez le manuel d'utilisateur pour d'autres étapes de dépannage.
Comment entretenir la DOLMAR PS-33 ?
Nettoyez régulièrement le filtre à air, vérifiez et remplacez la bougie d'allumage si nécessaire, et assurez-vous que la chaîne est bien lubrifiée. Contrôlez également l'état de la chaîne et du guide-chaîne pour éviter l'usure prématurée.
Quelle huile utiliser pour la DOLMAR PS-33 ?
Utilisez une huile 2 temps de haute qualité, conforme aux spécifications du fabricant. Assurez-vous de respecter le rapport de mélange recommandé, généralement 1:50 pour ce type de machine.
Comment affûter la chaîne de la DOLMAR PS-33 ?
Utilisez une lime ou un affûteur électrique adapté. Affûtez chaque dent de la chaîne avec un angle de 30 degrés. Vérifiez également le guidage de la chaîne pour assurer une coupe efficace.
Que faire si la chaîne de la DOLMAR PS-33 se bloque ?
Arrêtez immédiatement la machine et débranchez-la. Vérifiez si la chaîne est bien tendue et si elle n'est pas encrassée. Nettoyez les débris et lubrifiez la chaîne si nécessaire avant de redémarrer.
Comment régler la tension de la chaîne sur la DOLMAR PS-33 ?
Pour régler la tension de la chaîne, desserrez les boulons de fixation du guide-chaîne, tirez le guide-chaîne vers l'extérieur pour augmenter la tension, puis resserrez les boulons. Assurez-vous que la chaîne est suffisamment tendue mais pas trop serrée.
Questions des utilisateurs sur PS-33 DOLMAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Découpeuse à essence au format PDF gratuitement ! Retrouvez votre notice PS-33 - DOLMAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PS-33 de la marque DOLMAR.
MODE D'EMPLOI PS-33 DOLMAR
Carburateur cpl., bride intermédiaire
Carburateur cpl., bride intermédiaire
PS-33
100, 100s, 102
DOLMAR
Duplex

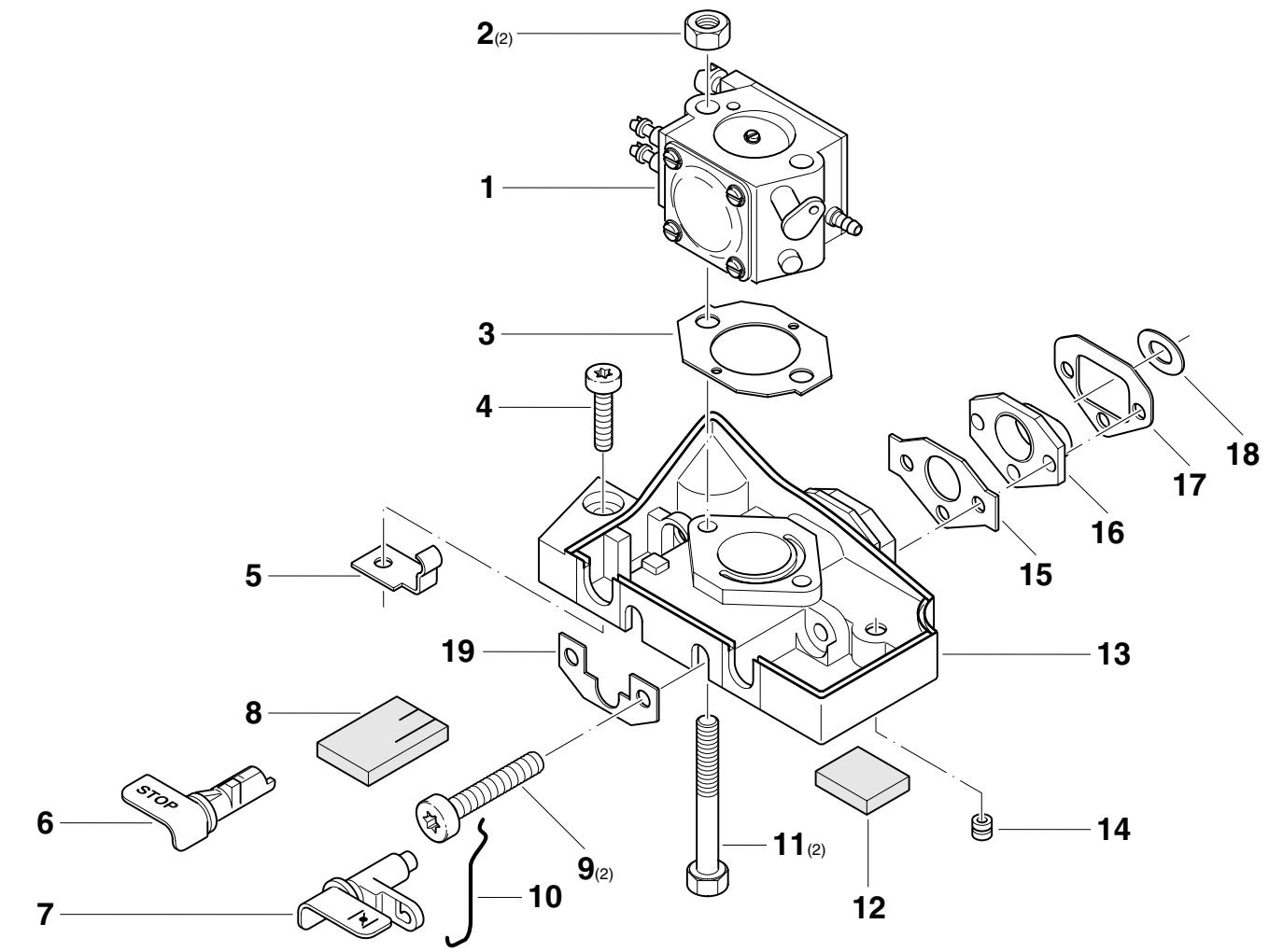

| 7 | Typ/Model | Vergaser kpl., Zwischenflansch Carburator cpl., intermediate flange Carburateur cpl., bride intermédiaire Carburador cpl., brida intermedia | DOLMAR ### | |||||||
| 30 | 30 | 30 | 30 | 30 | 30 | 30 | ||||
| Pos. | Teil-Nr. Part No. No. de pièce No. de pieza | Änder. Alterat. Modif. Modif. | Anz. Qty. Qte. Cdad. | Benennung | Description | Désignation | Denomination | |||
| 1 | 028 151 600 | GE | 1 | 1 | 1 | Vergaser kpl. WT 52 | Carburator cpl. WT 52 | Carburateur cpl. WT 52 | Carburador cpl. WT 52 | |
| 2 | 920 205 000 | GE | 2 | 2 | 2 | Mutter M5 | Hexagonal nut | Ecrou hexagonal | Tuerca hexagonal | |
| 3 | 965 524 021 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 4 | 965 524 022 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 5 | 908 005 165 | 1 | 1 | 1 | Zylinderschaube M5x16 | Fillister screw | Vis cylindrique | Tornillo cilindrico | ||
| 6 | 028 118 112 | 1 | 1 | 1 | Kontaktblech | Contact plate | Tôle de contact | Chapa de contact | ||
| 7 | 028 118 101 | 1 | 1 | 1 | Stopschalter | Stop switch | Levier d'interrupteur | Palanca de interrupt. | ||
| 8 | 028 118 102 | 1 | 1 | 1 | Stopschalter | Stop switch | Levier d'interrupteur | Palanca de interrupt. | ||
| 9 | 028 150 740 | 1 | 1 | 1 | Chokeschalter | Choke lever | Levier de starter | Palanca estrangul. aire | ||
| 10 | 965 404 421 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 11 | 905 105 305 | 2 | 2 | 2 | Zylinderschaube M5x30 | Fillister head screw | Vis cylindrique | Tornillo cilindrico | ||
| 12 | 905 105 305 | 2 | 2 | 2 | Zylinderschaube M5x30 | Fillister head screw | Vis cylindrique | Tornillo cilindrico | ||
| 13 | 028 118 133 | 1 | 1 | 1 | Zylinderschaube M5x55 | Choke linkage | Tringle de starter | Varillas estrangul. aire | ||
| 14 | 028 118 132 | 1 | 1 | 1 | Dichtung | Hexagonal head screw | Vis hexagonal | Tornillo hexagonal | ||
| 15 | 905 401 011 | 1 | 1 | 1 | Boden | Bottom | Fond | Fondo | ||
| 16 | 965 524 081 | 1 | 1 | 1 | Boden | Bottom | Fond | Fondo | ||
| 17 | 965 524 082 | 1 | 1 | 1 | Gummitüle | Rubber bushing | Gaine caoutchoc | Boquilla de cacho | ||
| 18 | 028 131 061 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 19 | 965 524 070 | 1 | 1 | 1 | Zwischenflansch | Intermediate flange | Tôle de contact | Brida intermedia | ||
| 20 | 965 524 091 | 1 | 1 | 1 | 6kt.-Schraube M5x55 | Gasket | Joint | Junta | ||
| 21 | 965 524 092 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 22 | 028 118 160 | 1 | 1 | 1 | Unterlegblech | Plate | Tôle | Chapa | ||
| 23 | 028 118 160 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 24 | 028 151 700 | S1/90 | 1 | 1 | 1 | Vergaser kpl. WT 174 | Carburator cpl. WT 174 | Carburateur cpl. WT 174 | Carburador cpl. WT 174 | |
| 25 | 920 205 000 | 2 | 2 | 2 | Mutter M5 | Hexagonal nut | Ecrou hexagonal | Tuerca hexagonal | ||
| 26 | 965 524 120 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 27 | 905 524 120 | 1 | 1 | 1 | Linsenschraube M5x16 | Lens head screw | Vis à tête bombée | Tarnillo lenticul. | ||
| 28 | 905 524 164 | 1 | 1 | 1 | Kontaktblech | Contact plate | Tôle de contact | Chapa de contact | ||
| 29 | 028 118 112 | 1 | 1 | 1 | Stopschalter | Stop switch | Levier d'interrupteur | Palanca de interrupt. | ||
| 30 | 965 524 082 | 1 | 1 | 1 | Stopschalter | Stop switch | Levier d'interrupteur | Palanca de interrupt. | ||
| 31 | 965 524 091 | 1 | 1 | 1 | Chokeschalter | Choke lever | Levier de starter | Palanca estrangul. aire | ||
| 32 | 965 524 092 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 33 | 028 150 740 | 1 | 1 | 1 | Zylinderschaube M5x30 | Fillister head screw | Vis cylindrique | Tornillo cilindrico | ||
| 34 | 965 404 421 | 1 | 1 | 1 | Zylinderschaube M5x30 | Fillister head screw | Vis cylindrique | Tornillo cilindrico | ||
| 35 | 905 105 305 | 2 | 2 | 2 | Zylinderschaube M5x30 | Choke linkage | Tringle de starter | Varillas estrangul. aire | ||
| 36 | 965 524 081 | 2 | 2 | 2 | Chokestance | Hexagonal head screw | Vis hexagonal | Tornillo hexagonal | ||
| 37 | 965 524 082 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 38 | 028 131 061 | 1 | 1 | 1 | Dichtung | Gasket | Fond | Fondo | ||
| 39 | 965 524 130 | 1 | 1 | 1 | Gummitüle | Rubber bushing | Gaine caoutchoc | Boquilla de cacho | ||
| 40 | 965 524 101 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 41 | 965 524 102 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 42 | 028 131 061 | 1 | 1 | 1 | Zwischenflansch | Intermediate flange | Bride intermediaire | Brida intermedia | ||
| 43 | 965 524 130 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 44 | 965 524 131 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 45 | 965 524 081 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 46 | 965 524 091 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 47 | 965 524 092 | 1 | 1 | 1 | Dichtung | Gasket | Joint | Junta | ||
| 48 | 028 118 160 | 1 | 1 | 1 | Unterlegblech | Plate | Tôle | Chapa | ||
| 49 | 965 452 050 | 1 | 18 | 18 | Impulsschlauch (m*) | Hose (m*) | Gaine (m*) | Mango (m*) | ||
| 50 | 965 452 060 | 1 | 18 | 18 | Impulsschlauch (m*) | Hose (m*) | Gaine (m*) | Mango (m*) | ||
| 51 | 970 502 110 | 1 | 48 | 48 | Isolierschlauch (m*) | Insulating hose (m*) | Gaine isolante (m*) | Mango aislante (m*) | ||

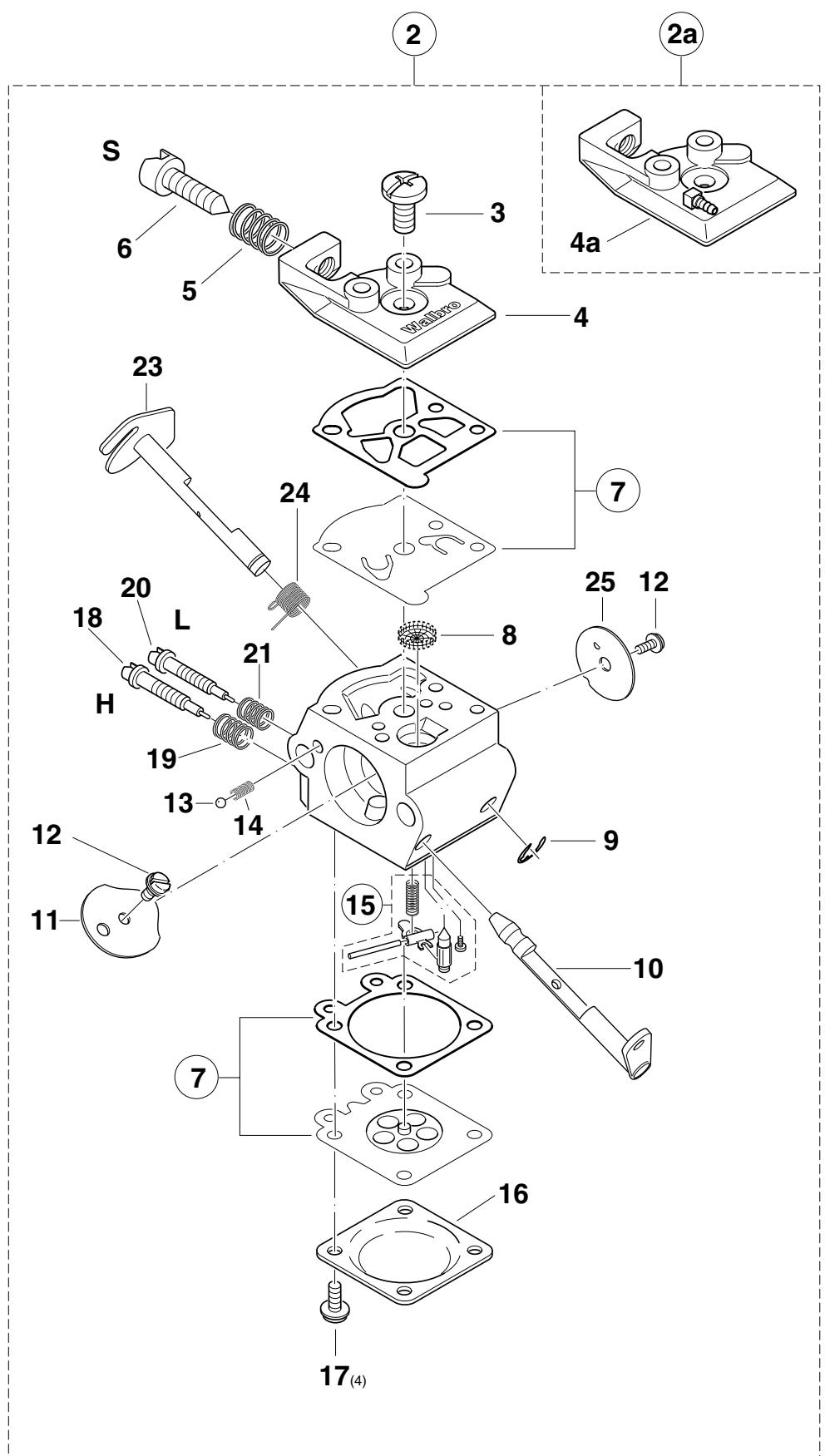

| 8 | Typ/Model | Vergaserteile Carburator parts Pièces de carburateur Piezas de carburador | DOLMAR | ||||||
| 33 | 100 | 00 | 100 | 102 | 102 | ||||
| Pos | Teil-Nr. Part No. No. de pièce No. de pieza | Änder. Alterat. Modif. Modif. | Anz. Qty. Qte. Cdad. | Benennung | Description | Désignation | Denomination | ||
| 2a | 028 151 600 | S1/90 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 3 | 028 151 700 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 4 | 011 151 190 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 4a | 001 151 165 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 5 | 001 151 140 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 6 | 021 151 230 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 7 | 021 151 240 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 8 | 021 151 540 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 9 | 021 151 180 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 10 | 108 151 350 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 10a | 001 151 255 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 11 | 001 151 260 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 12 | 118 151 060 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 13 | 118 151 170 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 14 | 118 151 160 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 15 | 957 150 040 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 16 | 021 151 120 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 17 | 118 151 020 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 18 | 001 151 515 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 19 | 021 151 530 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 20 | 021 151 470 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 21 | 021 151 480 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 22 | 001 151 320 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 23 | 001 151 310 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 24 | 001 151 310 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 25 | 108 151 320 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 9 | Typ/Model | Abdeckhaube, Luftfilter, Ventilatorgehäuse, Kettenradschutz Hood, air filter, fan housing, sprocket guard Capot protecteur, filtre à air, carter de ventilateur, protège-pignon Cubierta protectora, filtre de aire, cãrter de ventilador, protector de piñon | DOLMAR | |||||||
| 33 | 00 | 00 | 102 | 102 | ||||||
| Pos | Teil-Nr. Part No. No. de pièce No. de pieza | Änder. Alterat. Modif. Modif. | Anz. Qty. Qte. Cdad. | Benennung | Description | Désignation | Denominación | |||

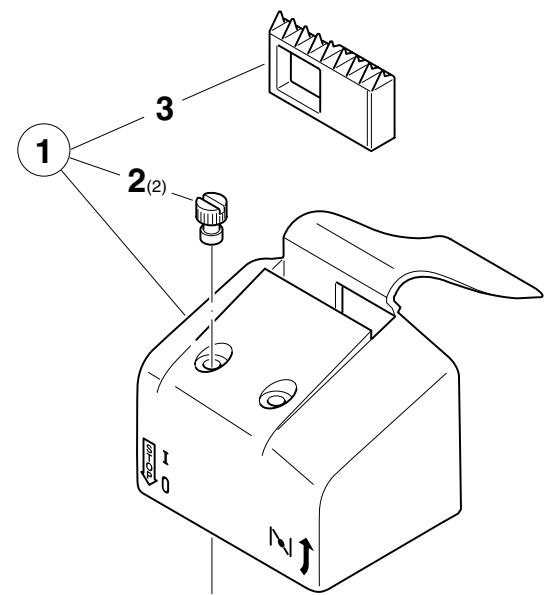

| 1 | 028 118 280 | 1 | 1 | 1 | 1 | Deckel kpl. | Cover assy. | Couvercle cpl. | Tapa cpl. | |
| 1 | 028 118 201 | 2 | 2 | 2 | 2 | Deckel kpl. | Cover assy. | Couvercle cpl. | Tapa cpl. | |
| 2 | 001 118 062 | 1 | 1 | 1 | 1 | Mutter M5 | Nut | Ecrou | Tuerca | |
| 3 | 028 118 180 | 1 | 1 | 1 | 1 | Einsatz | Insert | Piêce d'insertion | Pieza de cièrere | |

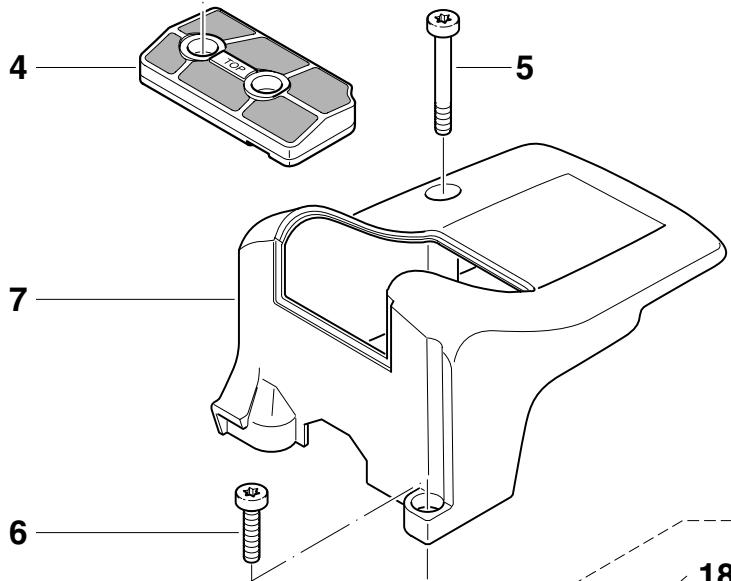

| 4 | 028 173 040 | 1 | 1 | 1 | 1 | Lufflifter (Nylon) | Air filter (nylon) | Filtre à air (nylon) | Filtro de aire (não) | |
| 5 | 028 173 140 | 1 | 1 | 1 | 1 | Lufflifter (Robkoflok) | Air filter (robkoflok) | Filtre à air (robkoflok) | Filtro de aire (robkoflok) | |
| 6 | 908 205 605 | 1 | 1 | 1 | 1 | Zylinderschaube M5x60 | Fillister screw | Vis cylindrique | Tornillo cilindrico | |
| 7 | 908 005 165 | 1 | 1 | 1 | 1 | Zylinderschaube M5x16 | Fillister screw | Vis cylindrique | Tornillo cilindrico | |
| 8 | 028 118 250 | 1 | 1 | 1 | 1 | Abdeckhaube | Hood | Capot | Cubierta prot. | |
| 9 | 028 118 140 | 3 | 3 | 3 | 3 | Abdeckhaube | Hood | Capot | Cubierta prot. | |
| 10 | 908 005 165 | 1 | 1 | 1 | 1 | Zylinderschaube M5x16 | Fillister screw | Vis cylindrique | Tornillo cilindrico | |

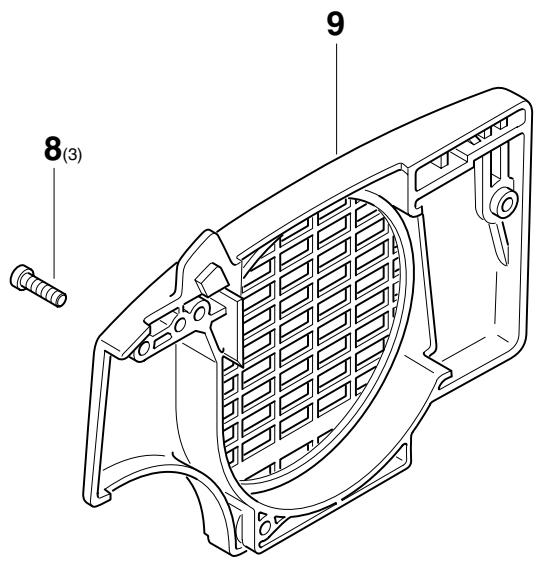

| 9 | 028 112 021 | 1 | 1 | 1 | 1 | Ventilatorgehäuse | Fan housing | Carter de vent. | Cárrer de vent. | |

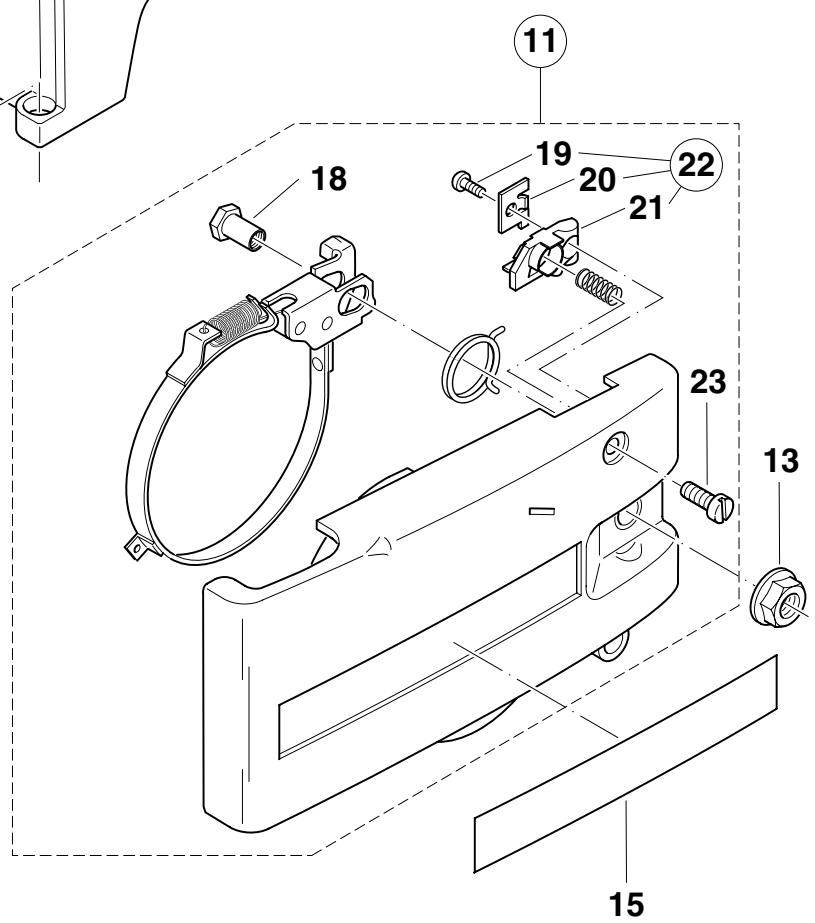

| 11 | 028 213 300 | 1 | 1 | 1 | 1 | Kettenradschutz kpl. mit Bremse | Sprocket guard assy. incl. brake | Protégé-pignon avec frein | Protector de piñon con freno | |
| 13 | 923 208 003 | 1 | 1 | 1 | 1 | 6kt-Mutter M8 (mit Bund) | Hexagonal nut | Ecrou hexagonal | Tuerca hexagonal | |
| 15 | 980 114 209 | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania | |
| 15 | 980 114 022 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 126 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 068 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 127 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 028 | GE | 1 | 1 | 1 | 1 | Schild | Label | Plaque | Calcomania |
| 15 | 980 114 128 | GE | 1 | 1 | 1 | 1 | Achse | Shaft | Axe | Eje |
| 18 | 021 213 130 | 1 | 1 | 1 | 1 | Zylinder-Blechschaube | Fillister tap. screw | Vis à tôle cylindrique | Tornillo autor. cilindrico | |
| 19 | 915 135 100 | 1 | 1 | 1 | 1 | Blechschaube 3,5 x 9,5 | Fillister tap. screw | Vis à tôle cylindrique | Tornillo autor. cilindrico | |
| 20 | 915 635 100 | 1 | 1 | 1 | 1 | Scheibe | Disc | Disque | Disco | |
| 21 | 028 213 051 | 1 | 1 | 1 | 1 | Raste | Catch lever | Levier de verrouillage | Palanca trincada | |
| 22 | 028 213 040 | 1 | 1 | 1 | 1 | Raste kpl. | Catch lever assy. | Levier de verrouillage cpl. | Palanca trincada cpl. | |
| 23 | 010 213 100 | 1 | 1 | 1 | 1 | Flachkopfschraube M5x8 | Screw | Vis | Tornillo | |
| 902 005 082 | ||||||||||
