| Type de produit | Débroussailleuse thermique |
| Caractéristiques techniques principales | Moteur 2 temps, 25.4 cm³ |
| Alimentation | Essence |
| Dimensions approximatives | Longueur : 1.8 m, Largeur : 0.5 m |
| Poids | 5.5 kg |
| Compatibilités | Accessoires DOLMAR compatibles |
| Type de batterie | Non applicable |
| Tension | Non applicable |
| Puissance | 0.75 kW |
| Fonctions principales | Débroussaillage, coupe d'herbes et de broussailles |
| Entretien et nettoyage | Vérifier et nettoyer le filtre à air, affûter les lames régulièrement |
| Pièces détachées et réparabilité | Disponibles via le réseau DOLMAR |
| Sécurité | Utiliser des équipements de protection individuelle (EPI) tels que lunettes et gants |
| Informations générales | Garantie de 2 ans, poids léger pour une maniabilité accrue |
FOIRE AUX QUESTIONS - MS-252.4 C DOLMAR
Quel type de carburant utiliser pour la DOLMAR MS-252.4 C ?
Utilisez un mélange de carburant à base d'essence sans plomb et d'huile 2 temps, conformément aux recommandations du fabricant.
Comment démarrer la DOLMAR MS-252.4 C ?
Assurez-vous que le bouton d'arrêt est en position ON, tirez le starter jusqu'à ce qu'il se bloque, puis tirez sur la corde de démarrage avec un mouvement rapide.
Que faire si la DOLMAR MS-252.4 C ne démarre pas ?
Vérifiez que le réservoir de carburant est plein, que le mélange est correct, et assurez-vous que le filtre à air n'est pas obstrué.
Comment entretenir la DOLMAR MS-252.4 C ?
Effectuez un entretien régulier en nettoyant le filtre à air, en vérifiant les bougies d'allumage et en changeant l'huile de chaîne régulièrement.
Quelle est la longueur de la lame compatible avec la DOLMAR MS-252.4 C ?
La DOLMAR MS-252.4 C est compatible avec des lames de 25 à 30 cm.
Comment remplacer la chaîne de la DOLMAR MS-252.4 C ?
Dévissez la vis de tension de la chaîne, retirez la chaîne usée, placez la nouvelle chaîne en veillant à respecter le sens de rotation, puis resserrez la vis de tension.
Quels sont les signes d'une chaîne trop tendue ?
Une chaîne trop tendue peut provoquer des difficultés de rotation, une usure prématurée des composants et un risque de rupture.
Comment régler la tension de la chaîne ?
Utilisez la vis de tension située sur le côté de la DOLMAR MS-252.4 C pour ajuster la tension de la chaîne. La chaîne doit pouvoir être déplacée légèrement à la main.
Que faire si la chaîne de la DOLMAR MS-252.4 C s'affûte rapidement ?
Vérifiez la qualité de la chaîne, assurez-vous que la tension est correcte et que la lame n'est pas endommagée.
Comment savoir si le filtre à air doit être nettoyé ?
Si le moteur fonctionne de manière irrégulière ou que la puissance diminue, il est peut-être temps de nettoyer ou de remplacer le filtre à air.
Quelle est la garantie pour la DOLMAR MS-252.4 C ?
La DOLMAR MS-252.4 C est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le revendeur.
Questions des utilisateurs sur MS-252.4 C DOLMAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Débroussailleuse au format PDF gratuitement ! Retrouvez votre notice MS-252.4 C - DOLMAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MS-252.4 C de la marque DOLMAR.
MODE D'EMPLOI MS-252.4 C DOLMAR
Liste de pièces détachées
Dispositif de démarriage, bride de protection du réservoir

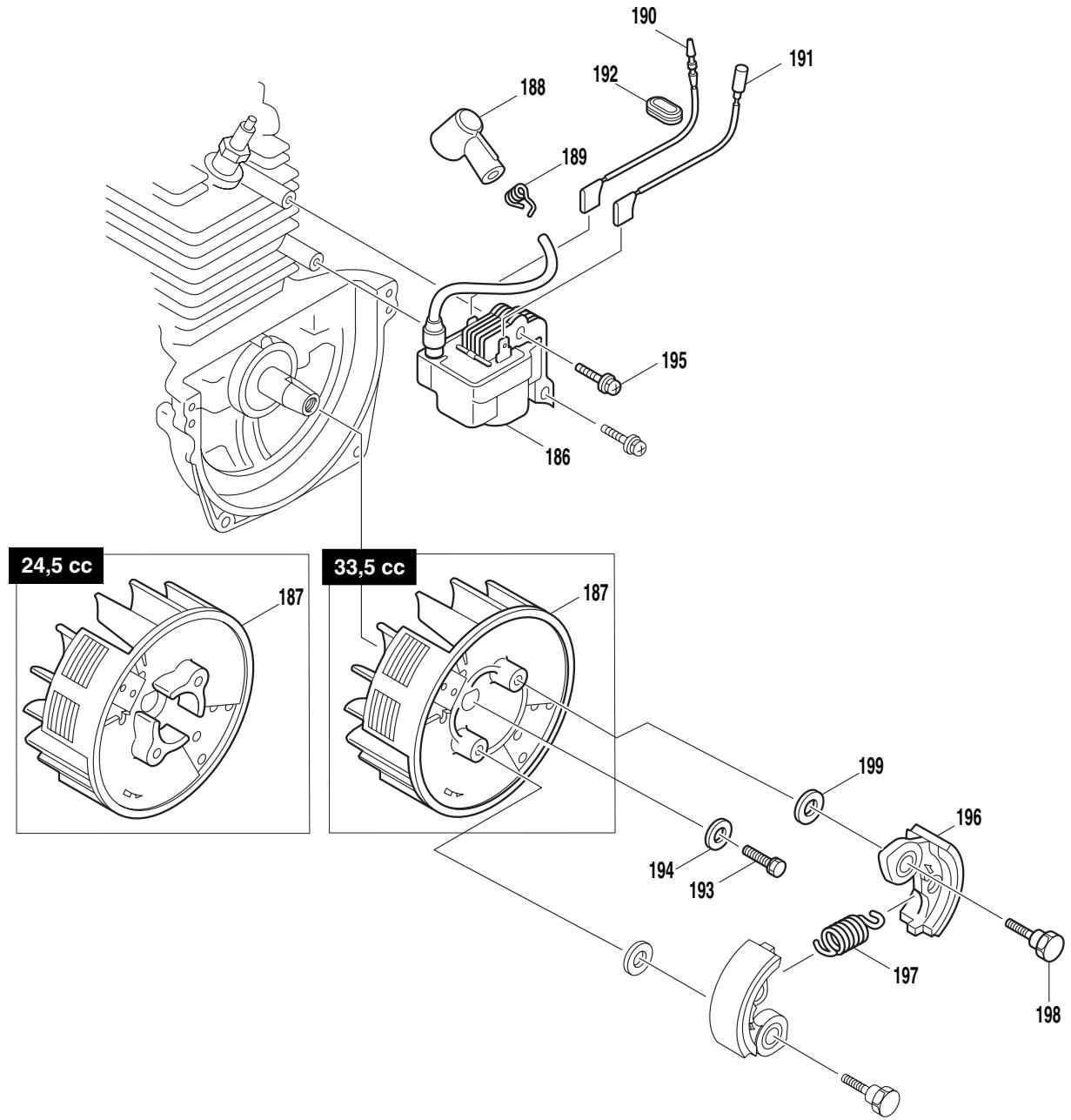

Bobine d'allumage, volant, embrayage
Bobine d'allumage, volant, embrayage
DOLMAR
| MS-252.4 U, MS-252.4 C MS-352.4 U, MS-352.4 C | ||||||||||||
| Seite / Page | Pos. | MS-252.4 U | MS-252.4 C | MS-352.4 U | MS-352.4 C | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Rensign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 9 | 186 | 1 | 1 | 367 701 201 | ZÜNDANKER | IGNITION COIL | BOBINE D'ALLUMAGE | BOBINA ENCEND. | ||||
| 9 | 186 | 1 | 1 | 388 700 101 | ZÜNDANKER | IGNITION COIL | BOBINE D'ALLUMAGE | BOBINA ENCEND. | ||||
| 9 | 187 | 1 | 1 | 367 700 102 | POLRAD | FLYWHEEL | VOLANT | VOLANTE | ||||
| 9 | 187 | 1 | 1 | 388 700 102 | POLRAD | FLYWHEEL | VOLANT | VOLANTE | ||||
| 9 | 188 | 1 | 1 | 1 | 1 | 367 750 010 | ZÜNDKERZENSTECKER | PLUG CAP | COSSE DE BOUGIE | TAPÔN | ||
| 9 | 189 | 1 | 1 | 1 | 1 | 377 400 993 | FEDER | PLUG CAP SPRING | RESSORT | MUELLE | ||
| 9 | 190 | 1 | 1 | 1 | 1 | 388 700 300 | KABEL KPL. | WIRE COMPLETE | CÁBLE COMPLET | CABLE CPL | ||
| 9 | 191 | 1 | 1 | 1 | 1 | 367 701 800 | KABEL KPL. | WIRE COMPLETE | CÁBLE COMPLET | CABLE CPL | ||
| 9 | 192 | 1 | 1 | 1 | 1 | 374 750 030 | GUMMITÜLLE | GROMMET | GAIN CAOUTCHOUC | BOQUILLA DE GAUCHO | ||
| 9 | 193 | 1 | 1 | 1 | 1 | 367 130 616 | BOLZEN | BOLT ASS'Y | GOUILLE | PERNO | ||
| 9 | 194 | 1 | 1 | 1 | 1 | 381 120 600 | SCHEIBE | WASHER | RONDELLA | ARANDELA | ||
| 9 | 195 | 2 | 2 | 2 | 2 | 367 004 992 | SCHRAUBE KPL. | M4X20 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |
| 9 | 196 | 2 | 2 | 367 850 000 | FLIEHGEWICHT | CLUTCH SHOE | POIDS DE REGULATION | PESA DE REGULACION | ||||
| 9 | 196 | 2 | 2 | 367 800 301 | FLIEHGEWICHT | CLUTCH SHOE | POIDS DE REGULATION | PESA DE REGULACION | ||||
| 9 | 197 | 1 | 1 | 367 850 010 | ZUGFEDER | SPRING | RESSORT | RESORTE | ||||
| 9 | 197 | 1 | 1 | 367 800 302 | ZUGFEDER | CLUTCH SPRING | RESSORT | RESORTE | ||||
| 9 | 198 | 2 | 2 | 367 850 020 | SCHRAUBE | CLUTCH BOLT | VIS | TORNILLO | ||||
| 9 | 198 | 2 | 2 | 374 850 000 | SCHRAUBE | CLUTCH BOLT | VIS | TORNILLO | ||||
| 9 | 199 | 2 | 2 | 367 850 030 | SCHEIBE | WASHER | RONDELLA | ARANDELA | ||||
| 9 | 199 | 2 | 2 | 367 008 980 | SCHEIBE | WASHER | RONDELLA | ARANDELA | ||||
MS-252.4 U
MS-352.4 U
MS-352.4C
Abdeckhaube
Cylinder cover
Capot
Tapa cubertora
24,5 cc
33,5 cc
DOLMAR
| MS-252.4 U, MS-252.4 C MS-352.4 U, MS-352.4 C | ||||||||||||
| Seite / Page | Pos. | MS-252.4 U | MS-252.4 C | MS-352.4 U | MS-352.4 C | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 10 | 200 | 1 | 1 | 367 550 090 | ABDECKHAUBE | CYLINDER COVER | CAPOT | TAPA CUBERTORA | ||||
| 10 | 200 | 1 | 1 | 374 550 090 | ABDECKHAUBE | CYLINDER COVER | CAPOT | TAPA CUBERTORA | ||||
| 10 | 201 | 2 | 2 | 367 360 510 | SCHRAUBE KPL. | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | ||||
| 10 | 201 | 2 | 2 | 367 005 937 | SCHRAUBE KPL. | M5X12 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |||
| 10 | 202 | 2 | 2 | 367 360 416 | SCHRAUBE | M4X16 | SCREW | VIS | TORNILLO | |||
| 10 | 202 | 1 | 1 | 367 005 937 | SCHRAUBE KPL. | M5X12 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |||
| 10 | 203 | 1 | 1 | 367 750 000 | KERZENABDECKUNG | PLUG COVER | COUVERCLE P. BOUGIE | TAPA DE BUJÍA | ||||
| 10 | 203 | 1 | 1 | 367 550 050 | KERZENABDECKUNG | PLUG COVER | COUVERCLE P. BOUGIE | TAPA DE BUJIA | ||||
| 10 | 204 | 1 | 1 | 1 | 1 | 374 605 998 | KLEMMSCHELLE | CLAMP | COLLIER DE SERRAGE | ABRAZADERA DE SUJEÇÃO | ||
| 10 | 214 | 1 | 1 | 367 059 921 | SCHRAUBE | M5X8 | SCREW | VIS | TORNILLO | |||
MS-252.4 U
MS-252.4C
MS-352.4 U
MS-352.4C
Tube principal, poignée
Tube principal, poignée
DOLMAR
24,5 cc
| MS-252.4 U, MS-252.4 C MS-352.4 U, MS-352.4 C | ||||||||||||
| Seite / Page | Pos. | MS-252.4 U | MS-252.4 C | MS-352.4 U | MS-352.4 C | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 11 | 1 | 2 | 365 540 690 | Ring | Ring | Joint | Anillo | |||||
| 11 | 2 | 1 | 1 | 365 750 920 | Gurtaufnahme kpl. | Harness attachment cpl. | Attache de Bretelle cpl. | Sujeción cpl. | ||||
| 11 | 3 | 1 | 365 571 130 | Hülse | Sleeve | Douille | Casquillo | |||||
| 11 | 3 | 1 | 365 571 140 | Hülse | Sleeve | Douille | Casquillo | |||||
| 11 | 4 | 1 | 1 | 365 752 770 | Hauptrohr kpl. | Main tube, cpl. | Tube principal cpl. | Tubo principal cpl. | ||||
| 11 | 6 | 1 | 1 | 365 391 860 | Hauptwelle | Transmission shaft | Arbre de transmission | Arbol de transmisión | ||||
| 11 | 7 | 1 | 1 | 365 544 210 | Puffer | Buffer | Amortisseur | Tope | ||||
| 11 | 8 | 4 | 365 308 100 | Schraube | Screw | Vis | Tornillo | |||||
| 11 | 9 | 8 | 365 900 400 | Scheibe | Disc | Disque | Disco | |||||
| 11 | 10 | 1 | 365 542 430 | Klemmblock | Clamping piece | Piège intercalaire | Reten | |||||
| 11 | 11 | 8 | 365 601 300 | Mutter | Nut | Ecrou | Tuerca | |||||
| 11 | 12 | 1 | 365 542 440 | Klemmblock | Clamping piece | Piège intercalaire | Reten | |||||
| 11 | 13 | 1 | 365 542 450 | Griffschelle | Handle bracket | Collier de poignée | Abrazada del asa | |||||
| 11 | 14 | 4 | 365 306 300 | Schraube | Screw | Vis | Tornillo | |||||
| 11 | 16 | 1 | 365 570 670 | Griffrohr | Handle | Poignée | Mango | |||||
| 11 | 17 | 1 | 365 543 490 | Handgriff, links | Handle, left | Poignée, gauche | Mango, izqu. | |||||
| 11 | 19 | 2 | 365 511 030 | Unterlage für Griffrohr | Handle sleeve | Support pour tube de poignée | Base para el mango | |||||
| 11 | 20 | 1 | 365 543 390 | Klemmblock | Clamping piece | Piège intercalaire | Reten | |||||
| 11 | 22 | 4 | 365 907 800 | Scheibe | Disc | Disque | Disco | |||||
| 11 | 23 | 4 | 365 306 200 | Schraube | Screw | Vis | Tornillo | |||||
| 11 | 24 | 4 | 365 601 000 | Mutter | Nut | Ecrou | Tuerca | |||||
| 11 | 25 | 1 | 365 724 570 | Handgriff kpl. | Handle cpl. | Poignée cpl. | Mango cpl. | |||||
| 11 | 26 | 1 | 365 751 620 | Schultergurt mit Hüftschutz | Shoulder harness with hip guard | Courroie d'épaule avec protège-hanche | Bandolera con protección de cadera | |||||
| 11 | 27 | 1 | 365 751 580 | Schultergurt | Shoulder harness | Bretelle | Harness | |||||
MS-252.4 U
MS-252.4C
MS-352.4 U
MS-352.4C
Tube principal, poignée
Tube principal, poignée
DOLMAR
33,5 cc
| MS-252.4 U, MS-252.4 C MS-352.4 U, MS-352.4 C | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | MS-252.4 U | MS-252.4 C | MS-352.4 U | MS-352.4 C | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Rensign. Nota | |||
| 12 | 1 | 1 | 1 | 365 751 300 | Kupplungstrommel kpl. | Clutch drum cpl. | Tambour cpl. | |||
| 12 | 2 | 1 | 1 | 365 120 070 | Sicherungsring | Snap ring | Circlip | |||
| 12 | 3 | 2 | 2 | 365 270 240 | Kugellager | Ball bearing | Roulement à billes | |||
| 12 | 4 | 1 | 1 | 365 120 020 | Scheibe | Disc | Disque | |||
| 12 | 5 | 1 | 1 | 365 480 600 | Kupplungsgehäuse kpl. | Clutch case assy. | Carter d'embrayage cpl. | |||
| 12 | 6 | 4 | 4 | 365 900 100 | Scheibe | Disc | Disque | |||
| 12 | 7 | 4 | 4 | 365 300 900 | Schraube | Screw | Vis | |||
| 12 | 8 | 1 | 1 | 365 541 260 | Flansch | Flange | Bride | |||
| 12 | 9 | 1 | 1 | 365 480 610 | Klemmschale oben | Top clamping sleeve | Coquille de serrage supérieur | |||
| 12 | 10 | 1 | 1 | 365 480 620 | Klemmschale unten | Bottom clamping sleeve | Coquille de serrage inférieur | |||
| 12 | 11 | 2 | 2 | 365 303 800 | Schraube | Screw | Vis | |||
| 12 | 12 | 2 | 2 | 365 601 000 | Mutter | Nut | Ecrou | |||
| 12 | 13 | 1 | 1 | 365 571 150 | Hülse | Sleeve | Douille | |||
| 12 | 14 | 5 | 5 | 365 751 640 | Wellenlager kpl. | Shaft bearing, cpl. | Palier de ligne d'arbre cpl. | |||
| 12 | 15 | 1 | 1 | 365 750 540 | Hauptrohr kpl. | Main tube, cpl. | Tube principal cpl. | |||
| 12 | 16 | 1 | 1 | 365 391 030 | Hauptwelle | Transmission shaft | Arbre de transmission | |||
| 12 | 17 | 2 | 365 540 690 | Ring | Ring | Joint | ||||
| 12 | 18 | 1 | 1 | 365 540 420 | Puffer | Buffer | Amortisseur | |||
| 12 | 19 | 4 | 365 308 100 | Schraube | Screw | Vis | ||||
| 12 | 20 | 8 | 365 900 400 | Scheibe | Disc | Disque | ||||
| 12 | 21 | 1 | 365 542 430 | Klemmblock | Clamping piece | Piège intercalaire | ||||
| 12 | 22 | 8 | 365 601 300 | Mutter | Nut | Ecrou | ||||
| 12 | 23 | 1 | 365 542 440 | Klemmblock | Clamping piece | Piège intercalaire | ||||
| 12 | 24 | 1 | 365 542 450 | Griffschelle | Handle bracket | Collier de poignée | ||||
| 12 | 25 | 4 | 365 306 300 | Schraube | Screw | Vis | ||||
| 12 | 27 | 1 | 365 570 670 | Griffrohr | Handle | Poignée | ||||
| 12 | 28 | 1 | 365 543 490 | Handgriff, links | Handle, left | Poignée, gauche | ||||
| 12 | 30 | 2 | 365 511 030 | Unterlage für Griffrohr | Handle sleeve | Support pour tube de poignée | ||||
| 12 | 31 | 1 | 365 543 390 | Klemmblock | Clamping piece | Piège intercalaire | ||||
| 12 | 33 | 4 | 365 907 800 | Scheibe | Disc | Disque | ||||
| 12 | 34 | 4 | 365 306 200 | Schraube | Screw | Vis | ||||
| 12 | 35 | 4 | 365 601 000 | Mutter | Nut | Ecrou | ||||
| 12 | 36 | 1 | 365 724 570 | Handgriff kpl. | Handle cpl. | Poignée cpl. | ||||
| 12 | 37 | 1 | 1 | 365 750 920 | Gurtaufnahme kpl. | Harness attachment cpl. | Attache de bretelle cpl. | |||
| 12 | 38 | 1 | 365 751 620 | Schultergurt mit Hüftschutz | Shoulder harness with hip guard | Courroie d'épaule avec protège-hanche | ||||
| 12 | 39 | 1 | 365 751 580 | Schultergurt | Shoulder harness | Bretelle | ||||
MS-252.4 U
MS-352.4 U
MS-352.4C
Lever de réglage
Lever de réglage
Botón de mando
DOLMAR

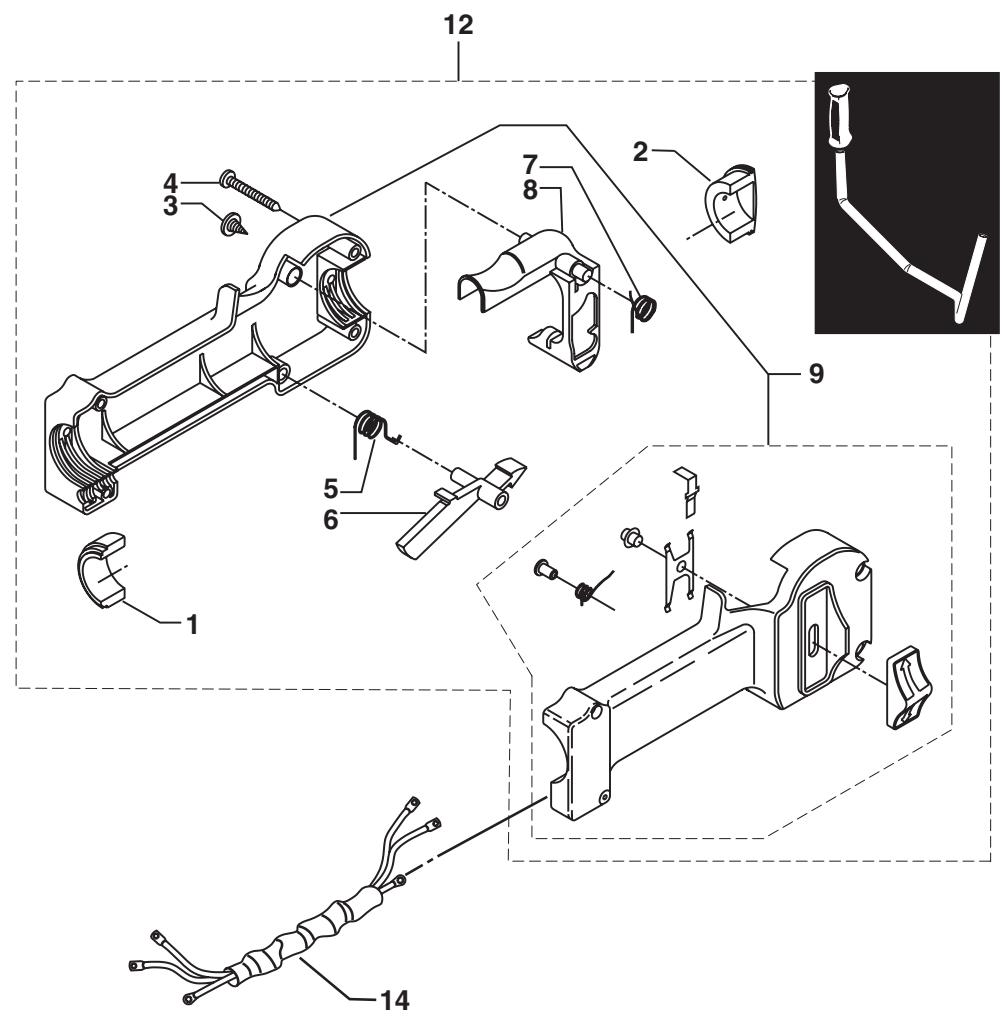

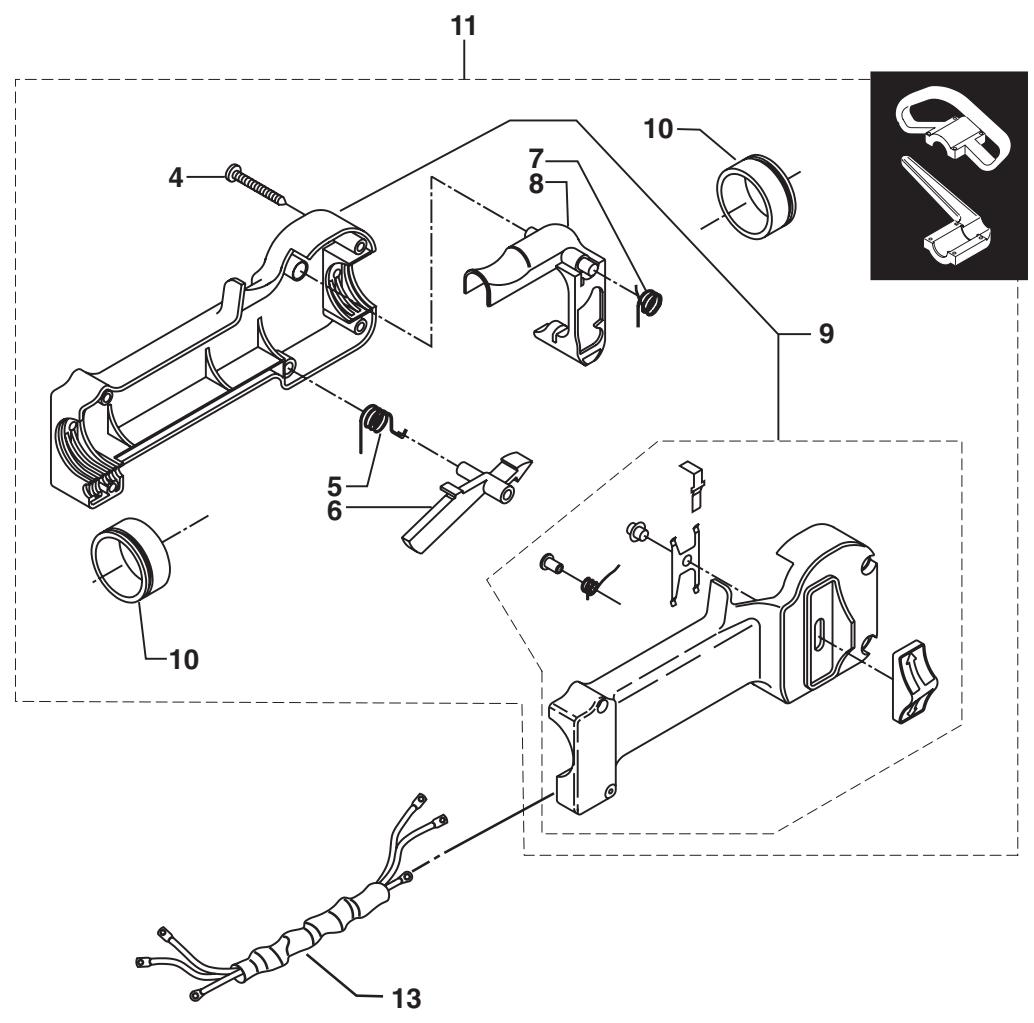

| MS-252.4 U, MS-252.4 C MS-352.4 U, MS-352.4 C | ||||||||||||
| Seite / Page | Pos. | MS-252.4 U | MS-252.4 C | MS-352.4 U | MS-352.4 C | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 13 | 1 | 2 | 2 | 365 541 430 | Klemmschale | Clamping sleeve | Coquille de serrage | Bandeja de sujeción | ||||
| 13 | 2 | 2 | 2 | 365 541 440 | Verschlusschale | End sleeve | Coquille de fermeture | Bandeja de cierre | ||||
| 13 | 3 | 1 | 1 | 365 306 500 | Schraube | Screw | Vis | Tornillo | ||||
| 13 | 4 | 4 | 4 | 4 | 4 | 365 308 600 | Schraube | Screw | Vis | Tornillo | ||
| 13 | 5 | 1 | 1 | 1 | 1 | 365 180 230 | Schenkelfeder für Sperrtaste | Spring | Ressort | Muelle | ||
| 13 | 6 | 1 | 1 | 1 | 1 | 365 541 410 | Sperrtaste | Lock button | Touch de blocage | Tecla de bloqueo | ||
| 13 | 7 | 1 | 1 | 1 | 1 | 365 180 220 | Feder für Gashebel | Spring | Ressort | Muelle | ||
| 13 | 8 | 1 | 1 | 1 | 1 | 365 541 400 | Gashebel | Throttle lever | Levier d'accelération | Accelerador | ||
| 13 | 9 | 1 | 1 | 1 | 1 | 365 750 890 | Griffhalbte links und rechts | Handle half, left and right | Demi-poignée, gauche et droite | Semi-mango, izquierda y derecha | ||
| 13 | 10 | 2 | 365 541 450 | Klemmring | Clamping ring | Anneau de serrage | Anillo de sujeción | |||||
| 13 | 10 | 2 | 365 544 220 | Klemmring | Clamping ring | Anneau de serrage | Anillo de sujeción | |||||
| 13 | 11 | 1 | 1 | 365 721 440 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | ||||
| 13 | 12 | 1 | 365 725 270 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | |||||
| 13 | 12 | 1 | 365 721 450 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | |||||
| 13 | 13 | 1 | 1 | 365 752 380 | Gaszug kpl. | Bowden cable cpl. | Dispositif de tirage, cpl. | Tracción Bowden, cpl. | ||||
| 13 | 14 | 1 | 1 | 365 752 430 | Gaszug kpl. | Bowden cable cpl. | Dispositif de tirage, cpl. | Tracción Bowden, cpl. | ||||
MS-252.4 U
MS-252.4C
MS-352.4 U
MS-352.4C
Capot de protection, réducteur angulaire
Capot de protection, réducteur angulaire
| Zeichenerklärung | Key to symbols | Légende | Explicación de síbolos | |
| 199999920000002003.04TI 2003/07Acc.=mCorr. | Produktion bis Serien-Nr.Neues Teil ab Serien-Nr.Neues Teil ab Jahr / MonatSiehe Technische Information Jahr / Nr.Zubehör (nicht im Lieferumfang)Keine Serienausführung, jedoch verwendbarBeinhaltet Positions-Nr.MeterwareDruckfehlherberichtigung | Production to serial numberNew part from serial numberNew part from Year / MonthSee Technical Information Year / No.Accessories (not included in the delivery inventory)No standard execution, may be usedContains item numberSold by the meterError correction | Production jusqu'à n° de sérieNouveau pièce à partir du n° de sérieNouveau pièce à partir de année / moisVoir information technique année / n°Accessoires (non compris dans la livraison)Aucune exécut. en série, cependant utilisablecontient n° de numéroAu mètreRectification d'erreurs | Producción hasta N° de sériePieza nueva a partir de N° de sériePieza nueva a partir de año / mesVéase inform. técnico año / N°Accesorios (no incluido en la extension del suministro)No es de series, pero sirveContiene pos N°Por metroFe de erratas |
| Änderungen vorbehalten | Specifications subject to change without notice | Changements sanas préavis | Mejoras constructivas sin previo avis |
