Intitulé	Description
Type de produit	Débroussailleuse thermique
Caractéristiques techniques principales	Moteur 2 temps, cylindrée de 33 cm³
Alimentation	Essence
Dimensions approximatives	Longueur : 1,8 m, Largeur : 0,5 m
Poids	5,5 kg
Compatibilités	Accessoires compatibles avec débroussailleuses DOLMAR
Type de batterie	Non applicable (moteur à essence)
Tension	Non applicable (moteur à essence)
Puissance	1,0 kW
Fonctions principales	Débroussaillage, coupe de végétation dense
Entretien et nettoyage	Vérifier et nettoyer le filtre à air, changer l'huile moteur régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés
Sécurité	Porter des équipements de protection individuelle (gants, lunettes, casque)
Informations générales	Garantie de 2 ans, usage recommandé pour les particuliers et les professionnels

FOIRE AUX QUESTIONS - FM-33 DOLMAR

Quel type de carburant dois-je utiliser pour le DOLMAR FM-33 ?

Utilisez un mélange d'essence sans plomb et d'huile 2 temps conforme aux spécifications du fabricant, généralement un rapport de 50:1.

Comment puis-je démarrer le DOLMAR FM-33 ?

Assurez-vous que le réservoir est rempli de carburant, tirez le cordon de démarrage tout en maintenant le bouton d'accélérateur enfoncé, puis tirez à nouveau pour démarrer.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que le bouton d'arrêt est en position 'ON', et examinez la bougie d'allumage pour voir si elle doit être nettoyée ou remplacée.

Comment nettoyer le filtre à air du DOLMAR FM-33 ?

Retirez le couvercle du filtre à air, retirez le filtre, puis nettoyez-le avec de l'eau et du savon ou remplacez-le s'il est trop encrassé.

Quelle est la capacité du réservoir de carburant du DOLMAR FM-33 ?

Le réservoir de carburant a une capacité de 0,65 litre.

Comment entretenir la lame de coupe ?

Affûtez la lame régulièrement avec une lime appropriée et vérifiez qu'il n'y a pas de déformation ou de dommages avant chaque utilisation.

Que faire si le DOLMAR FM-33 surchauffe pendant l'utilisation ?

Arrêtez l'appareil, laissez-le refroidir, puis vérifiez si le filtre à air ou les évents de ventilation sont obstrués.

Y a-t-il des pièces de rechange disponibles pour le DOLMAR FM-33 ?

Oui, des pièces de rechange sont disponibles auprès des revendeurs agréés DOLMAR ou en ligne.

Quelle est la garantie offerte avec le DOLMAR FM-33 ?

Le DOLMAR FM-33 est généralement livré avec une garantie de 2 ans pour les utilisateurs domestiques, mais cela peut varier selon le revendeur.

Comment puis-je contacter le service client de DOLMAR ?

Vous pouvez contacter le service client de DOLMAR via leur site officiel ou par téléphone en utilisant les coordonnées fournies dans le manuel d'utilisation.

MODE D'EMPLOI FM-33 DOLMAR

8/99

FM-33

FM-40

FM-45

DOLMAR

995 700 180 (D, GB, F, E)

FM-33 FM-40 FM-45

2

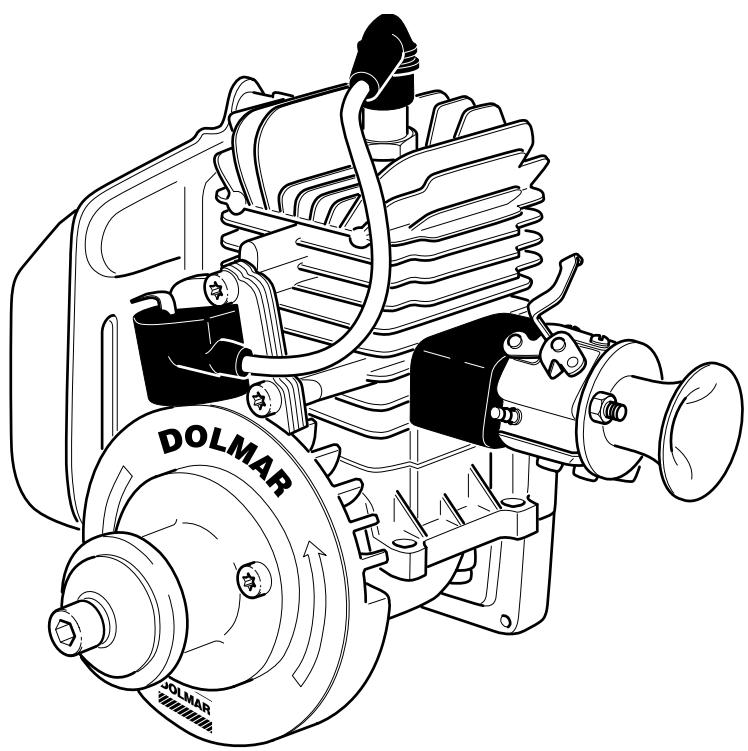

Zylinder, Kolben, Kurbeltrieb, Gehäuse, Zündanker, Polrad Cylinder, piston, crankshaft, crankcase, ignition coil, flywheel Cylindre, piston, vilebrequin, carter-vilebrequin, bobine d'allum., roue polaire Cilindro, pistón, cigüñal, carter cigüñal, bobina encend., volante encend.

DOLMAR

	FM-33 FM-40 FM-45		2		Zylinder, Kolben, Kurbeltrieb, Gehäuse, Zündanker, Polrad Cylinder, piston, crankshaft, crankcase, ignition coil, flywheel Cylindre, piston, vilebrequin, carter-vilebrequin, bobine d' allum., roue polaire Cilindro, pistón, cigüeñal, carter cigüeñal, bobina encend., volante encend.			DOLMAR
Pos.	Anz. Qty. Qté. Cdad.		Teil-Nr. Part No. No. de pièce No. de pieza	Hinweise Notes Renseignem. Nota	Benennung	Description	Désignation	Denominación
1	1		384 100 100		Shortblock 33 cm³	Cylinder block	Bloc-cylindre	Bloque de cilindro
1		1	385 100 100		Shortblock 40 cm³	Cylinder block	Bloc-cylindre	Bloque de cilindro
1			386 100 100		Shortblock 45 cm³	Cylinder block	Bloc-cylindre	Bloque de cilindro
2a	1		384 131 010	Zylinder ø 37 mm	Zylinder ø 37 mm	Cylinder	Cylindre	Cilindro
2a	1		384 131 011	Zylinder ø 40 mm	Zylinder ø 40 mm	Cylinder	Cylindre	Cilindro
2a	1		385 131 011	Zylinder ø 40 mm	Zylinder ø 40 mm	Cylinder	Cylindre	Cilindro
2b		1	386 131 010		Zylinder ø 43 mm	Cylinder	Cylindre	Cilindro
3	1		384 132 000	Kolben kpl. ø 37 mm	Piston assy.	Piston cpl.	Piston cpl.	Piston cpl.
3	1		385 132 000	Kolben kpl. ø 40 mm	Piston assy.	Piston cpl.	Piston cpl.	Piston cpl.
3	1		386 132 000	Kolben kpl. ø 43 mm	Piston assy.	Piston cpl.	Piston cpl.	Piston cpl.
3	1		957 132 384	Kolben kpl. ø 37 mm	Piston assy.	Piston cpl.	Piston cpl.	Piston cpl.
3	1		957 132 385	Kolben kpl. ø 40 mm	Piston assy.	Piston cpl.	Piston cpl.	Piston cpl.
3	1		957 132 386	Kolben kpl. ø 43 mm	Piston assy.	Piston cpl.	Piston cpl.	Piston cpl.
4	1		021 132 030		Kolbenring ø 37 mm	Piston ring	Segment de piston	Segment de pistón
4	1		020 132 040	Kolbenring ø 40 mm	Piston ring	Segment de piston	Segment de pistón	Segment de pistón
4	1		021 132 230	Kolbenring ø 40 mm	Piston ring	Segment de piston	Segment de pistón	Segment de pistón
4	1		386 132 010		Kolbenring ø 43 mm	Piston ring	Segment de piston	Segment de pistón
5	1	1	385 132 030		Kolbenbolzen	Piston pin	Axe de piston	Axe de pistón
6	2	2	385 132 040		Sprengring	Spring ring	Anneau ressort	Anilo elastico
7	1	1	965 527 050	Dichtung	Gasket	Joint	Junta
7	1	1	965 527 010	Dichtung	Gasket	Joint	Junta
8	1	1	385 111 100		Kurbelgehäuse kpl.	Crankcase assy.	Carter-vilebrequin cpl.	Carter cigüeñal cpl.
9	1	1	385 120 100		Kurbelwelle kpl.	Crankshaft assy.	Vilebrequin cpl.	Cigüeñal cpl.
10	2	2	960 102 129		Kugellager	Ball bearing	Roulement à billes	Rodamiento de bolas
11	1	1	939 620 371		Scheibenfeder	Key	Clavette	Chaveta
12	1	1	962 211 033		Nadelkäufig	Needle cage	Cage à aiguilles	Jaula de agujas
13	1	1	962 900 050	Radialdichtring	Radial ring	Joint radial	Joint radial	Junta radial
13	1	1	962 900 057	Radialdichtring	Radial ring	Joint radial	Joint radial	Junta radial
14	1	1	900 006 217		Scheibe	Disc	Disque	Disco
15	1	1	962 900 024		Radialdichtring	Radial ring	Joint radial	Junta radial
16	4	4	908 505 555		Schraube M5x55	Screw	Vis	Tornillo
17	1	1	385 143 030		Zündanker	Ignition coil	Bobine d' allum.	Bobina encend.
18	1	1	957 604 260		Kerzenstecker mit Feder	Plug cap incl. spring	Fiche de bougie incl. ressort	Tapa bujía incl. muelle
19	1	1	965 604 180		Feder	Spring	Ressort	Resorte
20	1	1	965 603 024	Zündkerze	Zündkerze	Spark plug	Bougie	Bujía
20	1	1	965 603 021	Zündkerze	Spark plug	Bougie	Bujía	Bujía
21	2	2	908 605 205		Schraube M5x20	Screw	Vis	Tornillo
23	1	1	022 141 010		Polrad	Flywheel	Roue polaire	Volante encend.
24	1	1	920 308 024		6kt-Mutter M8x1	Hexagonal nut	Ecrou hexagonal	Tuerca hexagonal
25	1	1	928 308 001	Federscheibe	Spring washer	Rondelle ressort	Rondelle pressión	Arandela presión
25	1	1	926 208 001	Federscheibe	Spring washer	Rondelle ressort	Rondelle pressión	Arandela presión
26	1	1	980 114 216		Schild „DOLMAR"	Plate	Plaque	Placa
27	1	1	022 188 010		Nabe	Hub	Moyeu	Cubo
28	2	2	908 006 206		Schraube M6x20	Screw	Vis	Tornillo
29	1	1	022 188 020		Druckscheibe	Disc	Disque	Disco
30	1	1	926 108 000		Federring	Spring ring	Rondelle à ressort	Anillo elástico
31	1	1	905 508 404	Corr.	Innen-6kt-Schraube M8x40	Screw	Vis	Tornillo

FM-33 FM-40 FM-45

3

Schalldämpfer, Zwischenflansch, Vergaser, Ansaugrichter Muffler, intermediate flange, carburetor, suck-in funnel Pot d'échéppement, bride intermédiaire, carburateur, entonnoir de sucer Silencioso, brida intermedia, carburador, embudo de aspirar

DOLMAR

	FM-33 FM-40 FM-45		3		Schalldämpfer, Zwischenflansch, Vergaser, Ansaugtrichter Muffler, intermediate flange, carburetor, suck-in funnel Pot d'échéppement, bride intermédiaire, carburateur, entonnoir de sicer Silencioso, braida intermedia, carburador, embudo de aspirar			DOLMAR
Pos.	Anz. Qty. Qté. Cdad.		Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Renseignem. Nota	Benennung	Description	Désignation	Denominación
1	1	1	385 151 000	=>	Vergaser WT-225 A	Carburotor cpl.	Carburatuer cpl.	Carburador cpl.
1	1	1	385 151 001	<=	Vergaser WT-225 A	Carburotor cpl.	Carburatuer cpl.	Carburador cpl.
2	1	1	118 151 190		Zyl.-Schaube	Fillister head screw	Vis cylindrique	Tornillo cilindrico
3	1	1	001 151 400		Leerlauf-Anschlagschr. (S)	Idle stop screw	Vis de butée de ralenti	Tornillo de tope ralenti
4	1	1	021 151 230		Druckfeder	Pressure spring	Ressort à pression	Resorte de presión
5	1	1	021 151 160		Pumpendeckel	Pump cover	Couvercle de pompe	Tapa de bomba
6	1	1	957 151 010		Satz Pumpenmembrane	Pump diaphragms, set	Membrane de pompe, jeu	Membranas de la bomba
9	1	1	385 151 040		Drosselklappenwelle	Shaft assy. - Throttle	Axe clapet d'étranglement	Eje válvula reg.
10	1	1	371 151 310		Drehfeder	Spring	Ressort	Muelle
11	1	1	021 151 180		Sieb	Screen	Filtre	Tamiz
12	1	1	001 151 680		Drosselklappe	Throttle shutter	Clapet d'étranglement	Válvula reg.
13	2	2	118 151 060		Schraube	Screw	Vis	Tornillo
14	1	1	001 151 410		Leerlauf-Stellschauba (L)	Idling adjustm. screw	Vis de régl. de ralenti	Tornillo de tope ralenti
15	1	1	001 151 420		Vollgas-Stellschauba (H)	Main adjustm. screw	Vis de régl. de plein gaz	Tornillo reg. max.
16	1	1	021 151 480		Feder (L)	Spring	Ressort	Muelle
17	1	1	021 151 530		Feder (H)	Spring	Ressort	Muelle
18	1	1	118 151 160		Arretierfeder	Friction spring	Ressort de arrêt	Muelle
19	1	1	118 151 170		Arretierkugel	Friction ball	Bille de arrêt	Bola
21	1	1	001 151 350		Chokeklappe	Chike shutter	Clapet d'airé	Válvula aire
22	1	1	108 151 350		Wellensicherung	Shaft clip	Tôle de sécurité	Pieza seguridad arból
23	5	5	118 151 020		Schraube	Screw	Vis	Tornillo
24	1	1	957 150 040		Satz Steuerteile	Set control parts	Jeu de pioces carbur.	Juego piezas carbur.
25	1	1	385 151 020		Chokewelle m. Hebel	Shaft assy. - Choke	Axe clapet d'airé	Eje válvula aire
28	1	1	957 151 020		Satz Steuermembrane	Control diaphragms, set	Membrane de comm., jeu	Membranas de mando, ju.
31	1	1	021 151 120		Membranedeckel	Diaphragm cover	Couvercle de membrana	Tapa de membrana
33	1	1	385 174 100	=>	Schalldämpfer	Muffler	Pot d'échéappement	Silencioso
33	1	1	385 174 101	<=	Schalldämpfer	Muffler	Pot d'échéappement	Silencioso
34	2	2	908 505 555	=>	Schraube M5x55	Screw	Vis	Tornillo
34	1	1	908 005 165	=>	Schraube M5x16	Screw	Vis	Tornillo
34	3	3	908 405 145	<=	Schraube M5x14	Screw	Vis	Tornillo
35	1	1	965 527 040		Dichtung	Gasket	Joint	Junta
37	1	1	965 527 030		Zwischenflanschdichtung	Gasket	Joint	Junta
38	1	1	022 131 010		Zwischenflansch	Intermediate flange	Bride intermédiaire	Brida intermedia
39	2	2	900 105 604		6kt-Schaube M5x60	Screw	Vis	Tornillo
40	2	2	908 005 255		Schraube M5x25	Screw	Vis	Tornillo
41	1	1	965 527 020		Einlaßflanschdichtung	Gasket	Joint	Junta
42	1	1	022 171 020		Ansaugtrichter	Suck-in funnel	Entonnoir de sucer	Embudo de aspirar
43	2	2	928 105 000		Sicherungsscheibe	Safety washer	Rondelle sécurité	Arandela seguidad
44	2	2	920 205 000		6kt-Mutter M5	Nut	Ecrou	Tuerca

FM-33

FM-40

FM-45

4

Zubehör

Accessories

Accessories

Accesorios

DOLMAR

	FM-33 FM-40 FM-45		4		Zubehor Accessories Accessories Accesorios			DOLMAR
Pos.	Anz. Qty. Qté. Cdad.		Teil-Nr. Part No. No. de piece No. de pieza	Hinweise Notes Rensseignem. Nota	Benennung	Description	Désignation	Denominación

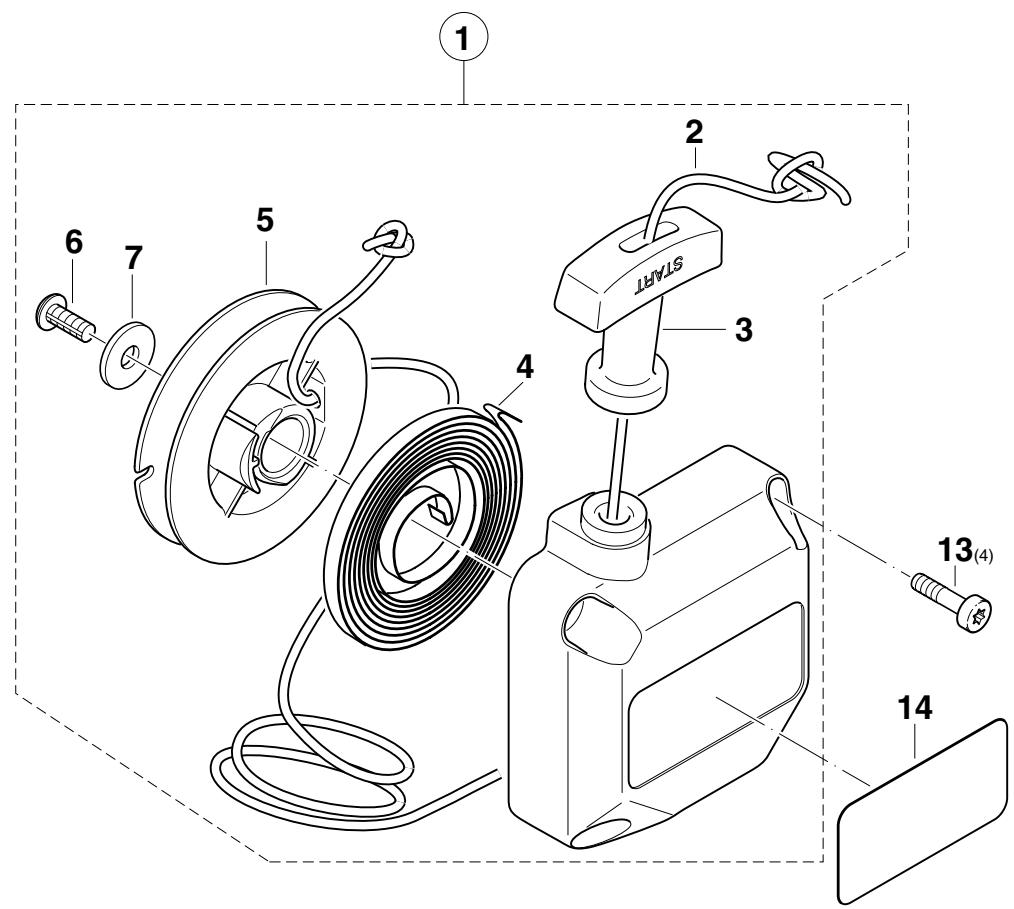

1			387 160 101		Anwerfvorrichtung	Starter	Dispos. de démarriage	Dispos. de arranque
2			387 164 010		Anwerfseil ø3 x 1150 mm	Starter rope	Câble démarriage	Cordón de arranque
2			985 000 150		Anwerfseil ø3 x 100 m	Starter rope	Câble démarriage	Cordón de arranque
3			957 404 691		Anwerfrig	Starter grip	Poiñée de lancement	Tirador de arranque
4			387 163 010		Rückholfeder	Rewind spring	Resort de rappel	Resorte retencion
5			387 162 020		Seiltrommel	Cable drum	Tambour de cable	Tambour para cordón
6			385 161 010		Schraube	Screw	Vis	Tornillo
7			387 161 030		Scheibe	Disc	Disque	Disco

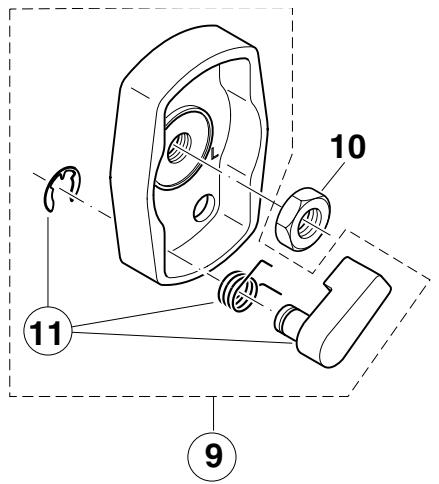

9			387 166 050		Starterrad kpl.	Starter wheel cpl.	Roue déclencheur cpl.	Rueda de arranque cpl.
10			920 308 024		6kt-Mutter M8x1	Hexagonal nut	Ecrou hexagonal	Tuerca hexagonal
11			957 166 387		Klinkensatz	Starter ratchet cpl.	Cliquec pl.	Trinquette arranque cpl.
13			908 605 205		Schlitz-Schr. M5x10x20	Screw	Vis	Tornillo
14			980 114 208		Schild	Label	Plaque	Calcomania

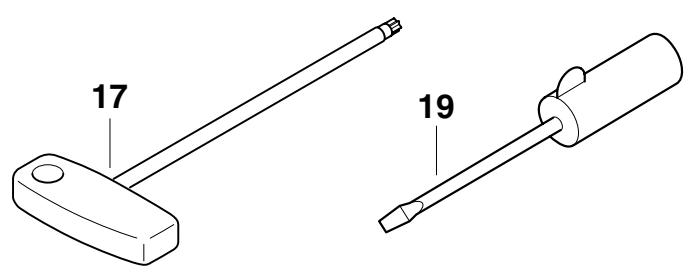

17			944 500 862		Schraubendreher	Screwdriver	Tournevis	Destornillador
19			944 340 001		Schraubendreher für Vergaser	Screwdriver	Tournevis	Destornillador

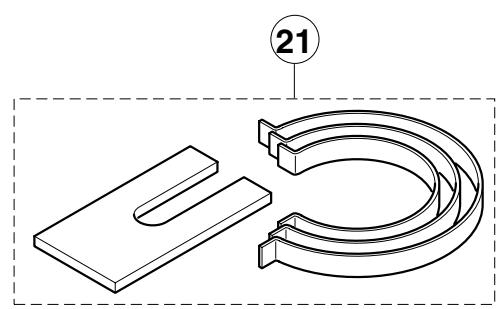

21			944 600 001		Kolbenring-Spannbändner	Piston tension belts	Bandes de press. p. piston	Cintas de presión por pistón
22			944 602 001		Kolbenstopper	Piston stop wedge	Coin bloque-piston	Cuña tope de pistón
23			965 403 430		Schwingungsdämpfer	Rubber buffer	Amortisseur	Amortiguidar

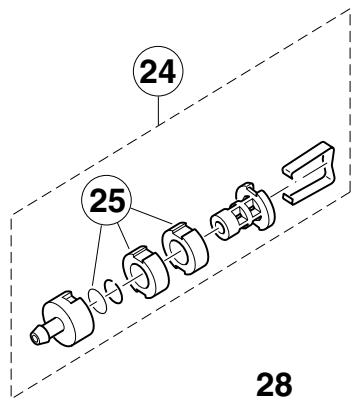

24			010 114 010		Saugkopf	Suction head	Tête de aspiration	Cabeza de aspiración
25			010 114 020		Rep.-Satz, Filter (je 5 Stck.)	Rep. kit, filter (5 of each)	Jeu de réparat., filtre	Juego de reparar, filtre
26			950 233 210		Drehzahlmesser	Tachometer	Tachymètre	Cuentarrevoluciones

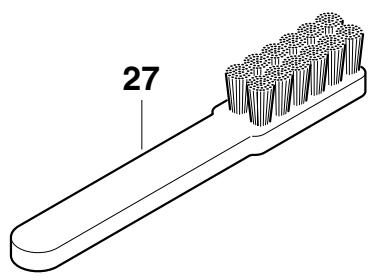

27			946 001 000		Zündkerzenbürste	Metallic brush	Brosse métallique	Cepillo metalico

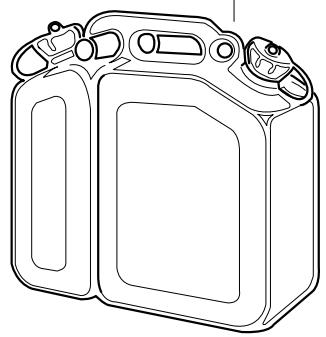

28			949 000 031		Kombi-Kanister (5 l Kraftstoff / 2,5 l Öl)	Combined can (5 l petrol / 2.5 l oil)	Bidon combiné (5 l carburet / 2,5 l huel)	Bidón doble (5 l combust. / 2,5 l aceite)
•			980 008 107		Zweitaktöl (1:50) 1 l	Two-cycle engine oil	L'huile moteur 2-temps	Aceite para motor
•			980 008 106		Zweitaktöl (1:50) 100 ml	Two-cycle engine oil	L'huile moteur 2-temps	Aceite para motor
•			944 360 000		Mehrzweckfett	Multi-purpose grease	Graisse universelle	Grasa multiempo
•			980 009 000		Locite 243, mittelfest 10 ml	Locite 243, medium	Locite 243, moyen	Locite 243, semispeso
•			980 009 065		Locite 510 50 ml (Dichtungsmasse für Kurbelgehäuse)	Locite 510 (Sealing compound for crankcase)	Locite 510 (Matière lutante pour carter-vilebrequin)	Locite 510 (Material para carter cigüñal)
•			988 000 030		Gehörschutz mit Bögul H9A	Ear protection	Protège de oreilles	Protection de oido

FM-33 FM-40 FM-45	1	Inhaltsverzeichnis Index Table des matériès Indice	DOLMAR
Zylinder, Kolben, Kurbeltrieb, Gehäuse, Zündanker, Polrad Cylinder, piston, crankshaft, crankcase, ignition coil, flywheel Cylindre, piston, vilebreguin, carter-vilebreguin, bobine d'allum., roue polaire Cilindro, pistón, cigüeñal, carter cigüeñal, bobina encend., volante encend.
Schalldämpfer, Zwischenflansch, Vergaser, Ansaugrichter Muffler, intermediate flange, carburetor, suck-in funnel Pot d'échéppement, bride intermédiaire, carburateur, entonnoir de sucer Silencioso, brida intermedia, carburador, embudo de aspirar
Zubehör Accessories Accessories Accesorios
Zeichenerkläufigung	Key to symbols	Légende
Produktion bis Serien-Nr. Neues Teil ab Serien-Nr. Neues Teil ab Monat / Jahr Siehe Service-Information Monat / Jahr Teil gleichwertig ersetzt Nicht mehr lieferbar Keine Serienausführung, jedoch verwendbar Beinhaltet Positions-Nr. Meterware Innensternschraube Druckfehlberichtigung	Production to serial number New part from serial number New part from Month / Year See Service-Information Month / Year Modified part No more available No standard execution, may be used Contains item no. Sold by the meter Star socket screw Error correction	Production jusqu'à n° de série Nouveau piece à partir du n° de série Nouveau piece à partir de Mois / Année Voir Service-Information Mois / Année Piece modifiée Plus livable Aucune exécut. en série, cependant utilisable contient n° de numéro Au mètre Vis à étoile intérieure Rectification d'erreurs
Expl implicación de SYMBOLS	Verklaring der tekens	Chiariificazione deiMBOLIS
Producción hasta N° de série Pieza;nueva a partir de N° de série Pieza;nueva a partir de mes / ano Véase inform. servizio mes / ano Pieza modificada Agolado No es de série, pero sirve Contiene pos N° Por metro Tornillo estrella interior Fe de erratas	In productie tot série-Nr. Nieuw onderdeel vanaf série-Nr. Nieuw onderdeel vanaf maand / Jaar Zie service-informatie maand / Jaar Vervangen door gelijkwaardig onderdeel Nieteer leverbaar Geen sérieuitvoering, maar wel bruikbaar Omvat Positie-Nr. Metergoed Binnen-ster schroef Druktfourtcorrectie	Produzione fino al n. di série Nuovo pezzo a partire dal n. di série Nuovo pezzo a partire dal mese / anno Vedere il servizio inform. del mese / anno Pezzo sostituito con un pezzo equivalente Non più disponibile Non è un modello di série, ma ugualm. utilità. Compendie la positioning n. Articoli a metraggio Vite con intaglio a stella Rettificà di erre i stampa
Tegnforklaring	Teckenfördklaring	Merkklen selvitsy
Produktion inditil l'obenr. Ny del fra og med l'obenr. Ny del fra og med maned / År Se Service-Information maned / År Aflost med tilsvarende del Kan Ikele leveres mere Ilke standardudgave, men kan anvendes Inkluderer position nr. Metervare Sktrue med indv. stjerner Rettelse at trykfejl	Produktion t o m seriénr Ny detailj fr o m seriénr Ny detailj fr o m manad / År Se serviceinformation manad / År Ej sérieutforande, men användbar Innehäller positionsnr Metervare Skruv med stjärsmär Korrigering av tryckfel	Tuotanto sarjanumeroon ... asti Uusi osa alkaen sarjanumerosta Uusi osa alkaen kuukausi / vuosi Katso huolto-ohje kuukausi / vuosi Osa vaïhdetu vastaavaan Ei enää tomittettavissa Ei sarjavalmistusta, Voidaan kuitenkin käytäa Positionnummer sisältyy Metritavara Tähtikoloruvi Painovirheen oikaisu
