ES-30 - Outillage électrique DOLMAR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ES-30 DOLMAR au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type d'appareil | Tronçonneuse électrique |
| Alimentation | Électrique filaire |
| Longueur de guide | Non précisé |
| Type de chaîne | Non précisé |
| Puissance | Non précisé |
| Poids | Non précisé |
| Frein de chaîne | Oui |
| Poignée ergonomique | Oui |
| Système de lubrification | Automatique |
| Capacité du réservoir d'huile | Non précisé |
| Capacité du réservoir de carburant | Non applicable |
| Type de moteur | Électrique |
| Niveau sonore | Non précisé |
| Vitesse de chaîne | Non précisé |
| Utilisation recommandée | Coupe de bois domestique |
| Accessoires inclus | Non précisé |
FOIRE AUX QUESTIONS - ES-30 DOLMAR
Comment démarrer la DOLMAR ES-30 ?
Assurez-vous que le réservoir d'essence est rempli et que la bougie est en bon état. Appuyez sur le bouton d'arrêt en position 'ON', tirez sur le cordon de démarrage plusieurs fois jusqu'à ce que vous sentiez une résistance, puis tirez rapidement pour démarrer.
Que faire si la DOLMAR ES-30 ne démarre pas ?
Vérifiez le niveau d'essence, la bougie et le filtre à air. Assurez-vous que le bouton d'arrêt est en position 'ON' et que le moteur n'est pas en surchauffe.
Comment entretenir la DOLMAR ES-30 ?
Il est recommandé de nettoyer le filtre à air régulièrement, de changer l'huile du moteur tous les 25 heures d'utilisation et de vérifier l'état de la bougie tous les 50 heures.
Quel type d'huile dois-je utiliser pour la DOLMAR ES-30 ?
Utilisez une huile de moteur 2 temps de haute qualité, conforme aux spécifications du fabricant.
Comment affûter la lame de la DOLMAR ES-30 ?
Utilisez une lime ou une meule appropriée pour affûter les bords de la lame avec un angle d'environ 30°. Assurez-vous de garder un équilibre en affûtant chaque côté de manière égale.
Que faire si la lame de la DOLMAR ES-30 ne coupe pas correctement ?
Vérifiez si la lame est émoussée ou endommagée. Assurez-vous également que la lame est bien montée et qu'il n'y a pas d'obstruction dans le mécanisme de coupe.
Comment stocker la DOLMAR ES-30 en hiver ?
Videz le réservoir d'essence, nettoyez l'appareil et stockez-le dans un endroit sec et frais. Il est conseillé de retirer la bougie et d'y mettre quelques gouttes d'huile pour protéger le moteur.
Y a-t-il une garantie pour la DOLMAR ES-30 ?
Oui, la DOLMAR ES-30 est généralement couverte par une garantie de 2 ans, mais cela peut varier selon le distributeur. Consultez le manuel pour plus de détails.
Questions des utilisateurs sur ES-30 DOLMAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Outillage électrique au format PDF gratuitement ! Retrouvez votre notice ES-30 - DOLMAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ES-30 de la marque DOLMAR.
MODE D'EMPLOI ES-30 DOLMAR
Liste de pièces détachées
Carter moteur, moteur, carter côté moteur
Poignée tubulaire, protège-main, frein de chaîne
Poignée tubulaire, protège-main, frein de chaîne
DOLMAR

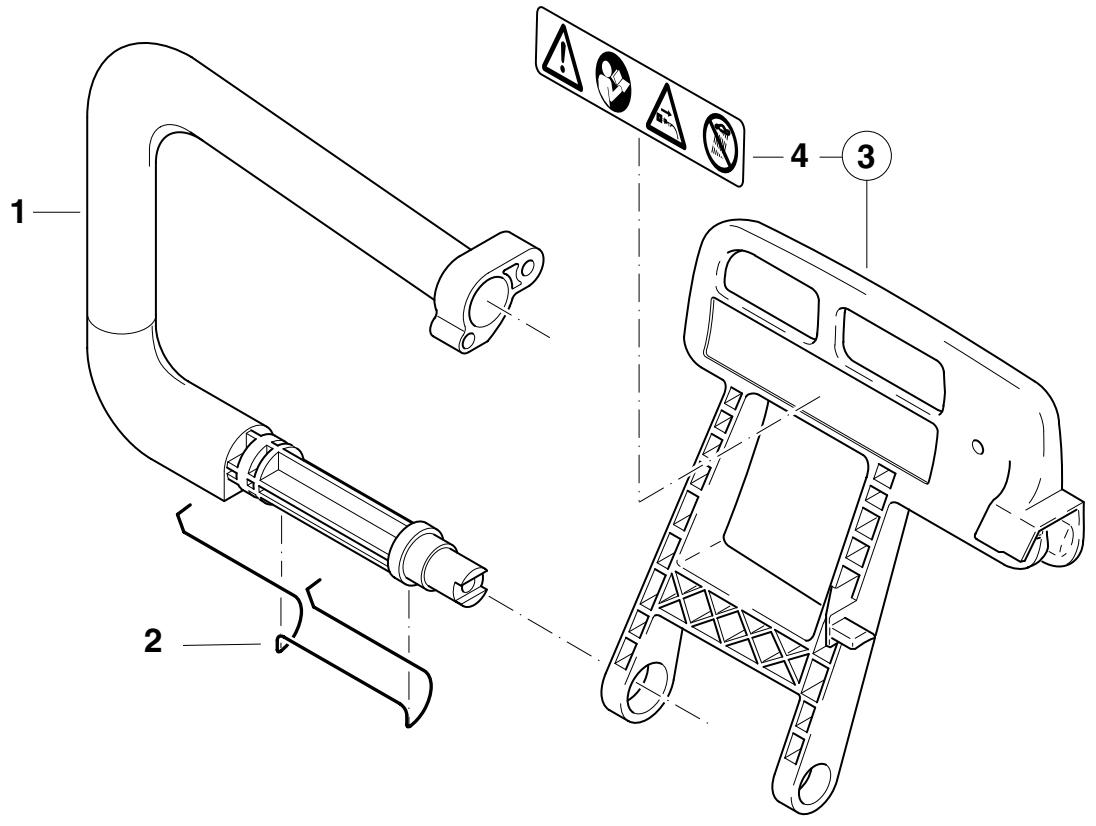

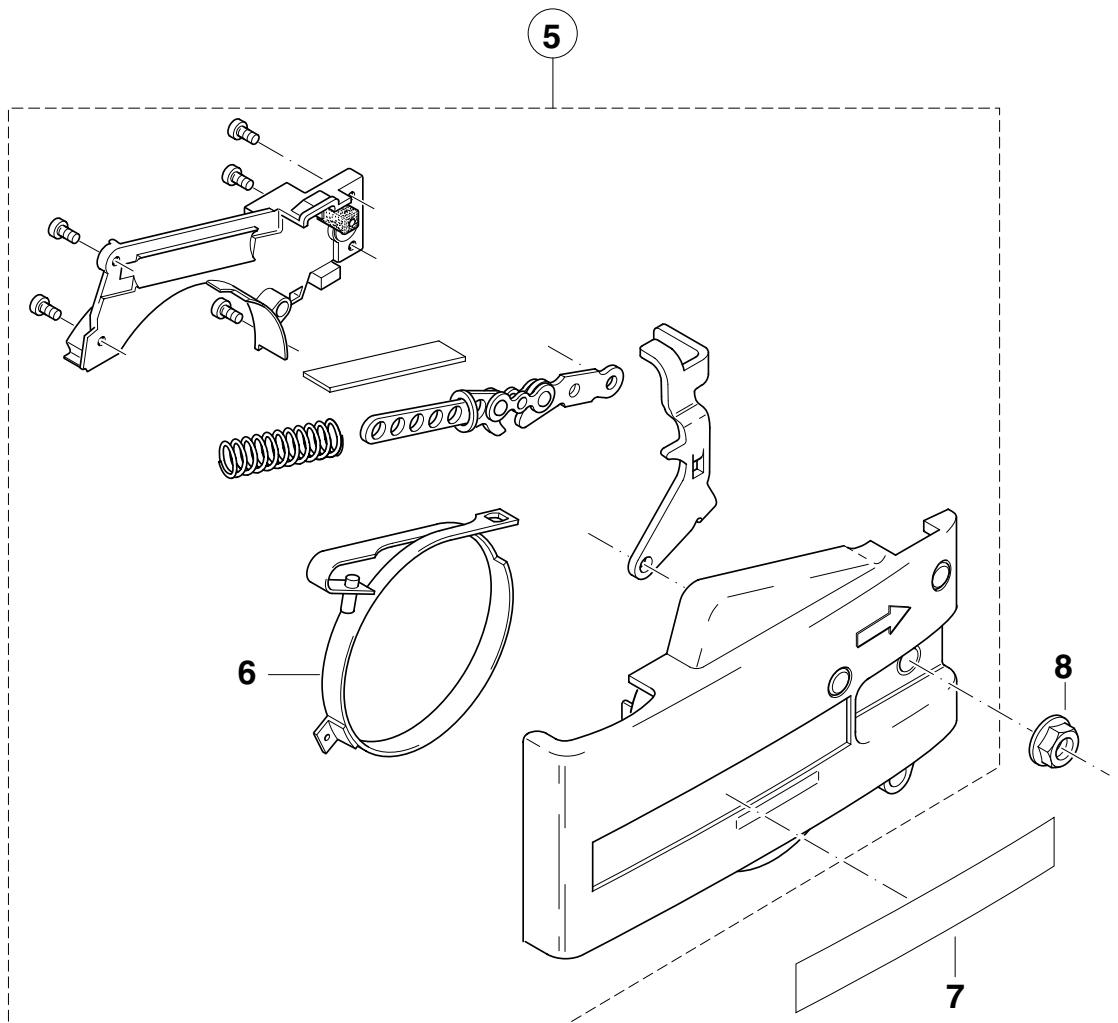

| 5 | Bügelgriff, Handschutz, Kettenbremse Tubular handle, hand guard, chain brake Poignée tubulaire, protège-main, frein de chaîne Mango tubular, protector de mano, freno de cadena | DOLMAR | ||||||||||||
| ES 3 | ES 4 | ES 5 | ES 6 | ES 7 | ES 8 | ES 9 | ES 10 | ES 11 | ||||||
| Pos. | Anz. Qty. Qtré. Cdad. | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Renssignem. Nota | Benennung | Description | Désignation | Denominación | |||||||
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 205 310 010 | Bügelgriff | Tubular handle | Poignée tubulaire | Mango tubular | |||
| 2 | 1 | 1 | 1 | 1 | 1 | 1 | 205 213 030 | Feder für Handschutz | Spring for hand guard | Ressort pour protège-main | Muelle p. prot. de mano | |||
| 3 | 1 | 1 | 1 | 1 | 1 | 1 | 205 213 200 | Handschutz kpl. | Hand guard cpl. | Protège-main cpl. | Protector de mano cpl. | |||
| 4 | 1 | 1 | 1 | 1 | 1 | 1 | 980 114 181 | Sicherheitsaufkleber | Label | Plaque | Calcomania | |||
| 5 | 1 | 1 | 205 213 500 | Kettenbremse kpl. grau | Chain brake cpl. | Frein de chaîne cpl. | Freno de cadena cpl. | |||||||
| 5 | 1 | 1 | 1 | 1 | 1 | 205 213 310 | SI 3/95 | Kettenbremse kpl. rot | Chain brake cpl. | Frein de chaîne cpl. | Freno de cadena cpl. | |||
| 6 | 1 | 1 | 1 | 1 | 1 | 1 | 028 213 501 | Bremsband | Brake spring | Frein | Cinta de freno | |||
| 7 | 1 | 1 | 1 | 1 | 1 | 1 | 980 114 250 | Schild | Label | Plaque | Calcomania | |||
| 8 | 1 | 1 | 1 | 1 | 1 | 1 | 923 208 004 | 6kt-Mutter M8 | Hexagonal nut | Ecrou hexagonal | Tuerca hexagonal | |||
| ES-140 ES-3 ES-160 ES-30 ES-1600 ES-35 ES-1800 | 6 | Sägeschienen, Sägekatten, Werkzeug Guide bars, saw chains, tools Guide-châîne et chaînes, outils Rieles guía, cadenas sierra, herramientos | DOLMAR |
| 6 | Sägeschienen, Sägeketten, Werkzeug Guide bars, saw chains, tools Guide-chaine et chaînes, outils Rieles guía, cadenas sierra, Herraminetas | DOLMAR | ||||||||||
| 3 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| Pos. | Anz. Qty. Qte. Cdad. | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Rensignem. Nota | Benennung | Description | Désignation | Denominación | |||||
| Sternschiene 3/8" | Sprocket nose bar 3/8" | Guide à étoile 3/8" | Barra guía 3/8" | |||||||||
| 1 | 1 | 1 | 1 | Sternschiene 30 cm | Sprocket nose bar 12" | Guide à étoile | Barra guía | |||||
| 1 | 1 | 1 | 1 | Sternschiene 35 cm | Sprocket nose bar 14" | Guide à étoile | Barra guía | |||||
| 1 | 1 | Sternschiene 40 cm | Sprocket nose bar 16" | Guide à étoile | Barra guía | |||||||
| QuickSet | ||||||||||||
| Sternschiene 3/8" | Sprocket nose bar 3/8" | Guide à étoile 3/8" | Barra guía 3/8" | |||||||||
| 2 | = | 1 | Sternschiene 30 cm | Sprocket nose bar 12" | Guide à étoile | Barra guía | ||||||
| 2 | = | Sternschiene 35 cm | Sprocket nose bar 14" | Guide à étoile | Barra guía | |||||||
| 2 | 1 | Sternschiene 40 cm | Sprocket nose bar 16" | Guide à étoile | Barra guía | |||||||
| Sternschiene .325" | Sprocket nose bar .325" | Guide à étoile .325" | Barra guía .325" | |||||||||
| 3 | = | 432 033 030 | Sternschiene 33 cm | Sprocket nose bar 13" | Guide à étoile | Barra guía | ||||||
| 3 | 1 | 411 407 600 | Sternschiene 38 cm | Sprocket nose bar 15" | Guide à étoile | Barra guía | ||||||
| 3 | = | 411 409 600 | Sternschiene 45 cm | Sprocket nose bar 18" | Guide à étoile | Barra guía | ||||||
| 4 | 1 | 1 | 1 | 528 092 046 | Sägekette 30 cm | Saw chain 092 - 3/8" | Chaîne 092 - 3/8" | Cadena 092 - 3/8" | ||||
| 4 | 1 | 1 | 1 | 1 | 528 092 052 | Sägekette 35 cm | Saw chain 12" | Chaîne | Cadena | |||
| 4 | 1 | 1 | 528 092 056 | Sägekette 40 cm | Saw chain 14" | Chaîne | Cadena | |||||
| 5 | 1 | 1 | 1 | 1 | 1 | 558 092 010 | Außenlasche mit Niet | Tie strap with rivets | Eclisse exterire a. rivets | Tira exter. con remache | ||
| 6 | 1 | 1 | 1 | 1 | 1 | 558 092 000 | Sicherheitslasche | Safety tie strap | Eclisse de sécurité | Tira seguidad | ||
| 10 | 1 | 411 406 700 | Umlenkstern kpl. .325" | Sprocket nose cpl. | Etoile cpl. | Estrella cpl. | ||||||
| 11 | 1 | 1 | 1 | 1 | 1 | 952 100 133 | Sägekettenschutz | Chain protection cover | Enveloppe protectrice | Estuche protector | ||
| 12 | 1 | 1 | 1 | 1 | 1 | 941 713 001 | Kombischlüssel SW 13 | Universal wrench | Clé combinée | Llavé de bujia | ||
| ES-140 ES-3 ES-160 ES-30 ES-1600 ES-35 ES-1800 | 1 | Inhaltsverzeichnis Index Table des matériès Indice | DOLMAR |
| 2 Gehäuse KS, Kupplung Case clutch side, clutch Carter embr. , embayage Carter embr. , embrague | |||
| 3 Motorgehäuse, Motor, Gehäuse MS Motor case, motor, case motor side Carter moteur, moteur, carter côté moteur Carter motor, motor, carter lado motor | |||
| 4 Öltank, Ölpumper Oil tank, oil pump Réserve d'huile, pompé a huile DepoSito de aceite, bomba de aceite | |||
| 5 Bügelgriff, Handschutz, Kettenbremse Tubular handle, hand guard, chain brake Poignée tubulaire, protège-main, frein de chaîne Mango tubular, protector de mano, freno de cadena | |||
| 6 Sägeschienen, Sägeketten, Werkzeug Guide bars, saw chains, tools Guide-chains et chaînes, outils Rieles guía, cadenas sierra, herramrientas | |||
| Zeichenerkläufig | Key to symbols | Légende | |
| → 199999 2000000 → | Produktion bis Serien-Nr. Neues Teil ab Serien-Nr. Neues Teil ab Monat / Jahr Siehe Service-Information Monat / Jahr Teil gleichwertig ersetzt Nicht mehr lieferbar Keine Serienausfuhrung, jedoch verwendbar Beinhaltet Positions-Nr. Meterware Innensternschraube Druckfehlerberichtigung | Production to serial number New part from serial number New part from Month / Year See Service-Information Month / Year Modified part No more available No standard execution, may be used Contains item no. Sold by the meter Star socket screw Error correction | Production jusqu'à n° de série Nouveau piece à partir du n° de série Nouveau piece à partir de Mois / Annee Voir Service-Information Mois / Annee Piece modifiée Plus livrable Aucune exécut. en série, cependant utilisable contient n° de numéro Au métre Vis à étoile interieure Rectification d'erreurs |
| → 199999 2000000 → | Producción hasta N° de série Pieza一个新的/a partir de N° de série Pieza一个新的/a partir de mes / a/o Véase inform. servico mes / a/o Pieza modificada Agotado No es de série, pero sirve Conte pos N° Por metro Tornillo estrella interior Fe de erratas | In production tot série-Nr. Nieuw onderdeel vanaf série-Nr. Nieuw onderdeel vanaf maand / jaar Zie service-informatie maand / jaar Vervangen door gelijkwaardig onderdeel Niet meer leverbaar Geen seriesuivvoering, maar wel bruikbaar Omvat Positie-Nr. Metergoed Binnen-ster schroef Drukkoutcorrectie | Produzione fino al n. di série Nuovo pezzo a partire dal n. di série Nuovo pezzo a partire dal mese / anno Vedere il servizio inform. del mese / anno Pezzo sostituito con un pezzo equivalente Non più disponible Non è un modello di série, ma ugualm. utilità. ComPRENE la posizione n. Articoli a metraggio Vite con intaglio a stella Rettificà di erre i stampa |
| → 199999 2000000 → | Tegnorklaring | Teckenförderlung | Merkklen selvitys |
| → 199999 2000000 → | Produktion indtil l'obenr. Ny del fra og med l'obenr. Ny del fra og med mânad / ar Se Service-information mânad / ar Aflost med tilsvarende del Kan ikke leveres mere Ilke standardudgave, men kan anvendes Inklederer position nr. Metervare Skrue med indv. stjernne Rettelse af trykfejl | Produktion t o m seriern Ny detailaj fr o m seriern Ny detailaj fr o m mânad / ar Se serviceinformation mânad / ar Ersatt med motsvarande detalj Kan ej mera levereras Ej seriesuiförande, men användbar Innehäller positionsnr Metervara Skruv med stjärnspår Korrigerng av tryckfejl | Tuotanto sarjanumeroon ... asti Uusi osa alkaen sarjanumerosta Uusi osa alkaen kuukausi / vuosi Katso huolto-ohje kuukausi / vuosi Osa vaidhetttu vastaavaan Ei enää tomititetavissa Ei sarjavalmistusta, voidaan kuitenkin käytää Positionnummer sisälty Metritavara Tähtikoloruvi Painovirheen oikaisu |
