| Type d'appareil | Tronçonneuse électrique |
| Alimentation | Électrique |
| Longueur de guide | Non précisé |
| Type de chaîne | Non précisé |
| Puissance | Non précisé |
| Poids | Non précisé |
| Vitesse de chaîne | Non précisé |
| Système de lubrification | Automatique |
| Frein de chaîne | Oui |
| Type de poignée | Poignée arrière |
| Utilisation recommandée | Coupe de bois léger à moyen |
| Marque | Non précisé |
| Modèles compatibles | Plusieurs modèles ES (ES-3, ES-30, ES-35, ES-140, ES-160, ES-1600, ES-1800) |
| Origine | Allemagne |
FOIRE AUX QUESTIONS - ES-1600 DOLMAR
Quelle est la puissance du DOLMAR ES-1600 ?
Le DOLMAR ES-1600 a une puissance de 1600 Watts.
Comment démarrer le DOLMAR ES-1600 ?
Pour démarrer le DOLMAR ES-1600, branchez-le sur une prise électrique, assurez-vous que la lame est correctement installée, puis appuyez sur le bouton de démarrage.
Quel type de fil peut-on utiliser avec le DOLMAR ES-1600 ?
Vous devez utiliser un fil de coupe de 1,5 mm de diamètre compatible avec le DOLMAR ES-1600.
Comment remplacer le fil de coupe ?
Pour remplacer le fil de coupe, dévissez le capuchon de la tête de coupe, retirez l'ancien fil et insérez un nouveau fil en suivant les instructions du manuel d'utilisation.
Quelle est la longueur de coupe maximale ?
La longueur de coupe maximale du DOLMAR ES-1600 est de 30 cm.
Que faire si le DOLMAR ES-1600 ne démarre pas ?
Vérifiez que l'appareil est correctement branché, que le câble d'alimentation est en bon état et que la sécurité de l'appareil n'est pas activée.
Comment nettoyer le DOLMAR ES-1600 après utilisation ?
Débranchez l'appareil et utilisez une brosse douce pour enlever les débris sur la tête de coupe. Ne plongez pas l'appareil dans l'eau.
Quelle est la garantie du DOLMAR ES-1600 ?
Le DOLMAR ES-1600 est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.
Où puis-je trouver des pièces de rechange pour le DOLMAR ES-1600 ?
Les pièces de rechange peuvent être trouvées chez des revendeurs agréés DOLMAR ou sur le site officiel de DOLMAR.
Est-ce que le DOLMAR ES-1600 est adapté pour une utilisation en extérieur ?
Oui, le DOLMAR ES-1600 est conçu pour une utilisation en extérieur, mais il doit être utilisé dans des conditions sèches.
Questions des utilisateurs sur ES-1600 DOLMAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Outil électrique au format PDF gratuitement ! Retrouvez votre notice ES-1600 - DOLMAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ES-1600 de la marque DOLMAR.
MODE D'EMPLOI ES-1600 DOLMAR
Liste de pièces détachées
Poignée tubulaire, protège-main, frein de chaîne
Poignée tubulaire, protège-main, frein de chaîne
DOLMAR
| 5 | Bügelgriff, Handschutz, Kettenbremse Tubular handle, hand guard, chain brake Poiignée tubulaire, protège-main, frein de chaîne Mango tubular, protector de mano, freno de cadena | DOLMAR | ||||||||||||
| 3 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||
| Pos. | Anz. Qty. Qtré. Cdad. | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Rensesignem. Nota | Benennung | Description | Désignation | Denominación | |||||||

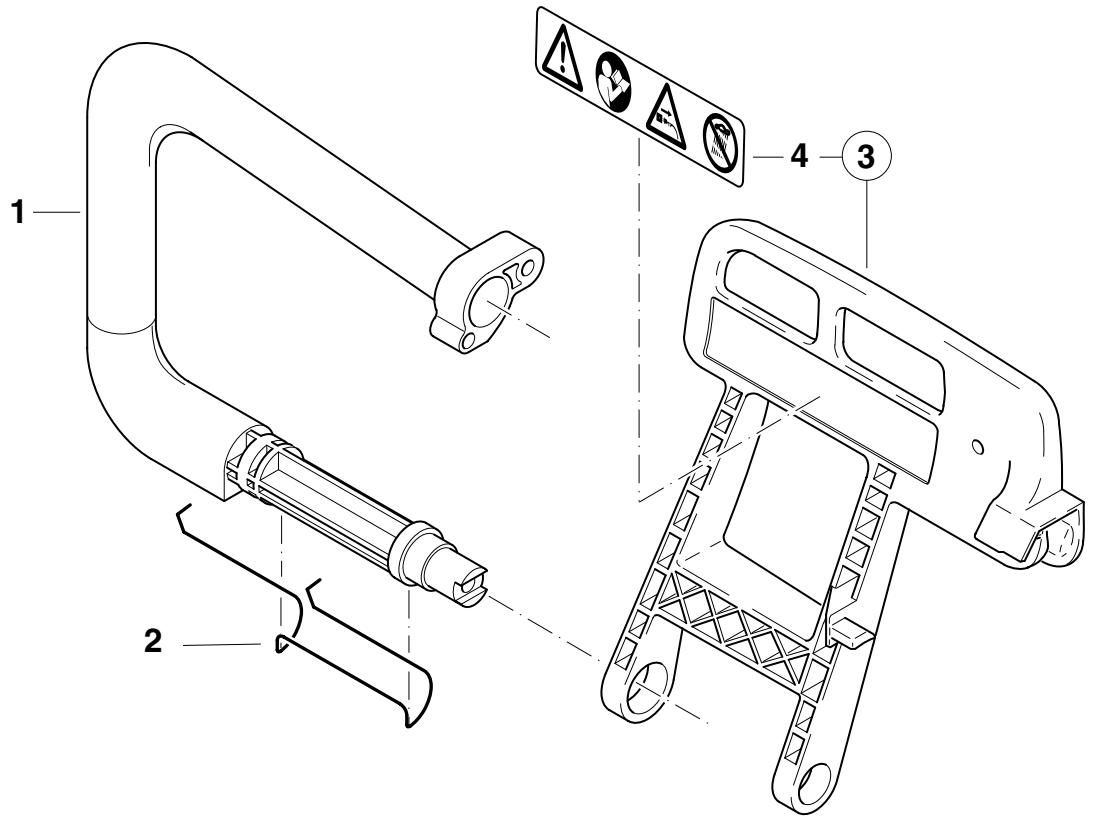

| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 205 310 010 | Bügelgriff | Tubular handle | Poignée tubulaire | Mango tubular | ||
| 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 205 213 030 | Feder für Handschutz | Spring for hand guard | Ressort pour protège-main | Muelle p. prot. de mano | ||
| 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 205 213 200 | Handschutz kpl. | Hand guard cpl. | Protège-main cpl. | Protector de mano cpl. | ||
| 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 980 114 181 | Sicherheitsaufkleber | Label | Plaque | Calcomania | ||

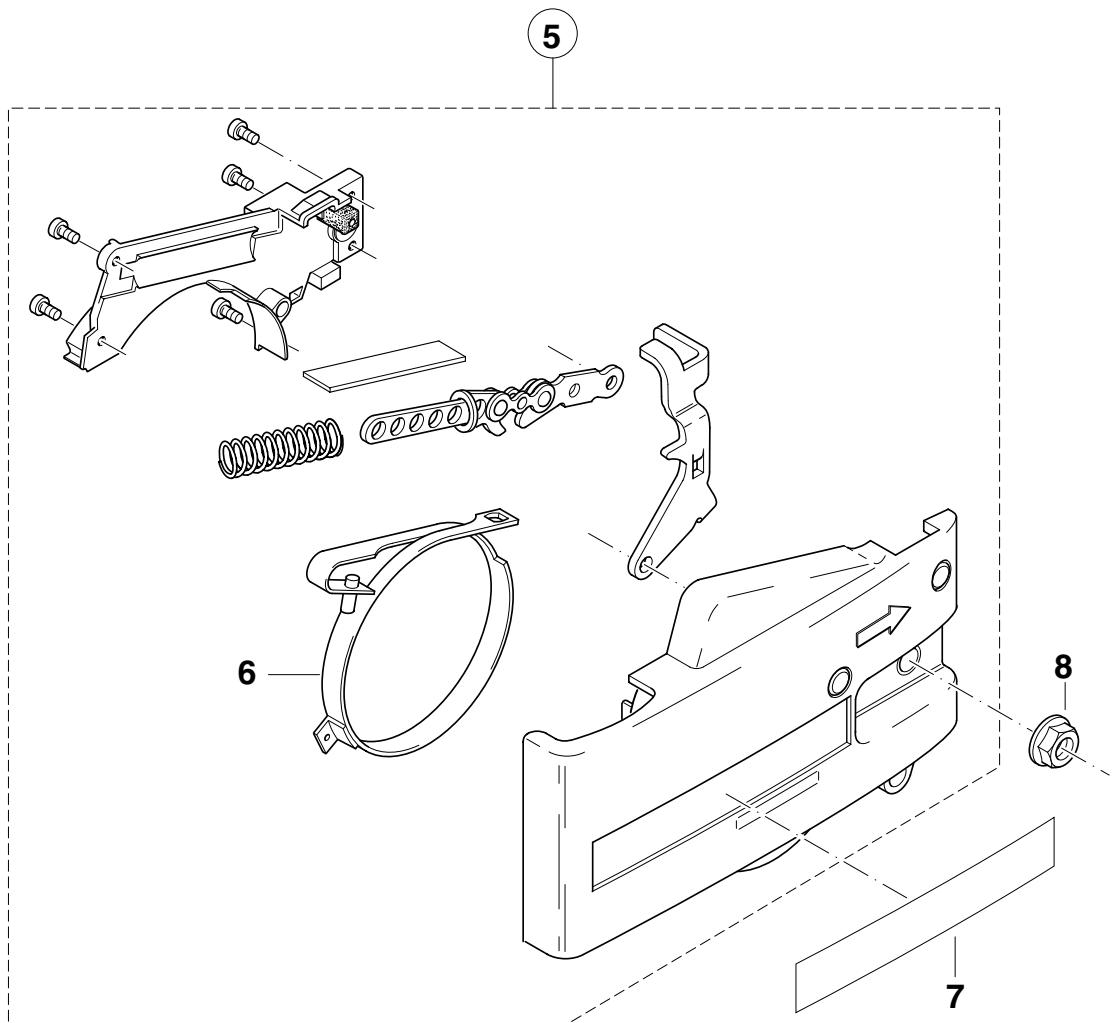

| 5 | 1 | 1 | 205 213 500 | Kettenbremse kpl. grau | Chain brake cpl. | Frein de chaîne cpl. | Freno de cadena cpl. | |||||||
| 5 | 1 | 1 | 1 | 1 | 1 | 1 | 205 213 310 | SI 3/95 | Kettenbremse kpl. rot | Chain brake cpl. | Frein de chaîne cpl. | Freno de cadena cpl. | ||
| 6 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 028 213 501 | Bremsband | Brake spring | Frein | Cinta de freno | ||
| 7 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 980 114 250 | Schild | Label | Plaque | Calcomania | ||
| 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 923 208 004 | 6kt-Mutter M8 | Hexagonal nut | Ecrou hexagonal | Tuerca hexagonal | ||
| ES-140 ES-3 ES-160 ES-30 ES-1600 ES-35 ES-1800 | 6 | Sägeschienen, Sägekatten, Werkzeug Guide bars, saw chains, tools Guide-châîne et chaînes, outils Rieles guía, cadenas sierra, herramientos | DOLMAR |
| 6 | Sägeschienen, Sägketten, Werkzeug Guide bars, saw chains, tools Guide-chaine et chaines, outils Rieles guía, cadenas sierra, Herraminantas | DOLMAR | ||||||||||
| ES 3 | ES 5 | ES 8 | ES 10 | ES 12 | ES 14 | ES 16 | ES 20 | ES 22 | ES 24 | |||
| Pos. | Anz. Qty. Qte. Cdad. | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Rensseignem. Nota | Benennung | Description | Désignation | Denominación | |||||
| Sternschiene 3/8" | Sprocket nose bar 3/8" | Guide à étoile 3/8" | Barra guía 3/8" | |||||||||
| 1 | 1 | 1 | 1 | 412 030 661 | Sternschiene 30 cm | Sprocket nose bar 12" | Guide à étoile | Barra guía | ||||
| 1 | 1 | 1 | 1 | 412 035 661 | Sternschiene 35 cm | Sprocket nose bar 14" | Guide à étoile | Barra guía | ||||
| 1 | 1 | 412 040 661 | Sternschiene 40 cm | Sprocket nose bar 16" | Guide à étoile | Barra guía | ||||||
| QuickSet | ||||||||||||
| 2 | = 1 | 412 030 061 | Sternschiene 30 cm | Sprocket nose bar 12" | Guide à étoile | Barra guía | ||||||
| 2 | = | 412 035 061 | Sternschiene 35 cm | Sprocket nose bar 14" | Guide à étoile | Barra guía | ||||||
| 2 | 1 | 412 040 061 | Sternschiene 40 cm | Sprocket nose bar 16" | Guide à étoile | Barra guía | ||||||
| Sägkette 325" | Sprocket nose bar 325" | Guide à étoile .325" | Barra guía .325" | |||||||||
| 3 | = 1 | 432 033 030 | Sternschiene 33 cm | Sprocket nose bar 13" | Guide à étoile | Barra guía | ||||||
| 3 | 1 | 411 407 600 | Sternschiene 38 cm | Sprocket nose bar 15" | Guide à étoile | Barra guía | ||||||
| 3 | = 1 | 411 409 600 | Sternschiene 45 cm | Sprocket nose bar 18" | Guide à étoile | Barra guía | ||||||
| 4 | 1 | 1 | 1 | 528 092 046 | Sägkette 30 cm | Saw chain 092 - 3/8" | Chaine 092 - 3/8" | Cadena 092 - 3/8" | ||||
| 4 | 1 | 1 | 1 | 1 | 528 092 052 | Sägkette 35 cm | Saw chain 12" | Chaine | Cadena | |||
| 4 | 1 | 1 | 528 092 056 | Sägkette 40 cm | Saw chain 14" | Chaine | Cadena | |||||
| 5 | 1 | 1 | 1 | 1 | 1 | 558 092 010 | Außenlasche mit Niet | Tie strap with rivets | Eclisse extérieur a. rivets | Tira extern. con remache | ||
| 6 | 1 | 1 | 1 | 1 | 1 | 558 092 000 | Sicherheitslasche | Safety tie strap | Eclisse de sécurité | Tira seguidad | ||
| 1 | 1 | 1 | 1 | 1 | 528 086 056 | Sägkette 33 cm | Saw chain 13" | Chaine 086 - .325" | Cadena 086 - .325" | |||
| 7 | = 1 | 528 086 064 | Sägkette 38 cm | Saw chain 15" | Chaine | Cadena | ||||||
| 7 | 1 | 528 086 072 | Sägkette 45 cm | Saw chain 18" | Chaine | Cadena | ||||||
| 8 | 1 | 558 083 010 | Außenlasche mit Niet | Tie strap with rivets | Eclisse extérieur a. rivets | Tira extern. con remache | ||||||
| 9 | 1 | 558 083 000 | Außenlasche | Tie strap | Eclisse extérieur | Tira extern. | ||||||
| 10 | 1 | 411 406 700 | Umlenkstern kpl. .325" | Sprocket nose cpl. | Etoile cpl. | Estrella cpl. | ||||||
| 11 | 1 | 1 | 1 | 1 | 1 | 952 100 133 | Sägkettenschutz | Chain protection cover | Enveloppe protectrice | Estuche protector | ||
| 12 | 1 | 1 | 1 | 1 | 1 | 941 713 001 | Kombischlüssel SW 13 | Universal wrench | Clé combinée | Llave de bujia | ||
| ES-140 ES-3 ES-160 ES-30 ES-1600 ES-35 ES-1800 | 1 | Inhaltsverzeichnis Index Table des matériès Indice | DOLMAR |
| 2 Gehäuse KS, Kupplung Case clutch side, clutch Carter embr. , embayage Carter embr. , embrague | |||
| 3 Motorgehäuse, Motor, Gehäuse MS Motor case, motor, case motor side Carter moteur, moteur, carter côté moteur Carter motor, motor, carter lado motor | |||
| 4 Öltank, Ölpumper Oil tank, oil pump Réserve d'huile, pompé a huile DepoSito de aceite, bomba de aceite | |||
| 5 Bügelgriff, Handschutz, Kettenbremse Tubular handle, hand guard, chain brake Poignée tubulaire, protège-main, frein de chaîne Mango tubular, protector de mano, freno de cadena | |||
| 6 Sägeschienen, Sägeketten, Werkzeug Guide bars, saw chains, tools Guide-chains et chaînes, outils Rieles guía, cadenas sierra, herramrientas | |||
| Zeichenerkläufig | Key to symbols | Légende | |
| → 199999 2000000 → | Produktion bis Serien-Nr. Neues Teil ab Serien-Nr. Neues Teil ab Monat / Jahr Siehe Service-Information Monat / Jahr Teil gleichwertig ersetzt Nicht mehr lieferbar Keine Serienausfuhrung, jedoch verwendbar Beinhaltet Positions-Nr. Meterware Innensternschraube Druckfehlerberichtigung | Production to serial number New part from serial number New part from Month / Year See Service-Information Month / Year Modified part No more available No standard execution, may be used Contains item no. Sold by the meter Star socket screw Error correction | Production jusqu'à n° de série Nouveau piece à partir du n° de série Nouveau piece à partir de Mois / Annee Voir Service-Information Mois / Annee Piece modifiée Plus livrable Aucune exécut. en série, cependant utilisable contient n° de numéro Au métre Vis à étoile interieure Rectification d'erreurs |
| → 199999 2000000 → | Producción hasta N° de série Pieza一个新的/a partir de N° de série Pieza一个新的/a partir de mes / a/o Véase inform. servico mes / a/o Pieza modificada Agotado No es de série, pero sirve Conte pos N° Por metro Tornillo estrella interior Fe de erratas | In production tot série-Nr. Nieuw onderdeel vanaf série-Nr. Nieuw onderdeel vanaf maand /aar Zie service-informatie maand /aar Vervangen door gelijkwaardig onderdeel Niet meer leverbaar Geen seriesuivvoering, maar wel bruikbaar Omvat Positie-Nr. Metergoed Binnen-ster schroef Drukkoutcorrectie | Produzione fino al n. di série Nuovo pezzo a partire dal n. di série Nuovo pezzo a partire dal mese / anno Vedere il servizio inform. del mese / anno Pezzo sostituito con un pezzo equivalente Non più disponible Non è un modello di série, ma ugualm. utilità. ComPRENE la posizione n. Articoli a metraggio Vite con intaglio a stella Rettificà di erre i di stampa |
| → 199999 2000000 → | Tegnorklaring | Teckenförderlung | Merkklen selvitys |
| → 199999 2000000 → | Produktion indtil l'obenr. Ny del fra og med l'obenr. Ny del fra og med mânad / ar Se Service-information mânad / ar Aflost med tilsvarende del Kan ikke leveres mere Ilke standardudgave, men kan anvendes Inklederer position nr. Metervare Skrue med indv. stjernne Rettelse af trykfejl | Produktion t o m seriern Ny detailaj fr o m seriern Ny detailaj fr o m mânad / ar Se serviceinformation mânad / ar Ersatt med motsvarande detalj Kan ej mera levereras Ej seriesuiförande, men användbar Innehäller positionsnr Metervara Skruv med stjärnspår Korrigerng av tryckfejl | Tuotanto sarjanumeroon ... asti Uusi osa alkaen sarjanumerosta Uusi osa alkaen kuukausi / vuosi Katso huolto-ohje kuukausi / vuosi Osa vahidettu vastaavaan Ei enää tomititetavissa Ei sarjavalmistusta, voidaan kuitenkin käytäa Positionnummer sisälty Metritavara Tähtikoloruvi Painovirheen oikaisu |
