FOIRE AUX QUESTIONS - HT2576E DOLMAR

Comment démarrer la DOLMAR HT2576E ?

Assurez-vous que la batterie est chargée ou que l'appareil est branché. Appuyez sur le bouton de démarrage tout en maintenant la gâchette enfoncée.

Que faire si la taille-haie ne coupe pas correctement ?

Vérifiez que les lames ne sont pas émoussées ou obstruées par des débris. Nettoyez les lames et affûtez-les si nécessaire.

Comment entretenir la DOLMAR HT2576E ?

Après chaque utilisation, nettoyez les lames avec une brosse douce et vérifiez le niveau d'huile. Effectuez une inspection régulière des pièces et remplacez les pièces usées.

La DOLMAR HT2576E fait un bruit anormal, que faire ?

Un bruit anormal peut indiquer un problème mécanique. Vérifiez si des objets étrangers bloquent les lames ou si des pièces sont desserrées. Si le problème persiste, contactez un professionnel.

Quel type de lubrifiant utiliser pour la DOLMAR HT2576E ?

Utilisez de l'huile spécialement conçue pour les taille-haies, comme une huile pour chaîne de tronçonneuse, pour lubrifier les lames.

Quelle est la durée de vie de la batterie de la DOLMAR HT2576E ?

La durée de vie de la batterie dépend de l'utilisation. En général, elle peut fonctionner entre 30 à 60 minutes selon la densité des haies à tailler.

Comment remplacer la batterie de la DOLMAR HT2576E ?

Débranchez l'appareil, localisez la batterie, puis dévissez le compartiment. Retirez la batterie usagée et insérez la nouvelle en vous assurant qu'elle est bien fixée.

La DOLMAR HT2576E ne s'allume pas, que faire ?

Vérifiez que la batterie est chargée ou que l'appareil est correctement branché. Assurez-vous également que le verrou de sécurité est en position déverrouillée.

Où puis-je trouver des pièces de rechange pour la DOLMAR HT2576E ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés DOLMAR ou en ligne sur le site officiel de DOLMAR.

Y a-t-il des accessoires recommandés pour la DOLMAR HT2576E ?

Il est recommandé d'utiliser une housse de protection pour les lames et un lubrifiant pour prolonger la durée de vie de l'appareil.

MODE D'EMPLOI HT2576E DOLMAR

Afin d'éviter les blessures, l'utilisateur doit dire et comprendre les instructions de ce manuel avec attention avant d'utiliser le taillahies. Le fabricant se séserve le droit de modifier les specifications sans avertissement prétable. Les specifications peuvent varier d'un pays à l'autre. Lorsque vous n'utiliser pas le toujours accompagner l'appareil du manuel contenant les instructions.

WARNING:

Vou venez d'acheter un Taille-Haies DOLMAR, fruit d'importants programmes de développement et de nombreuses annétudes et d'expérience-et nous vous en remercions.

Les modèles HT-2556 D, HT-2576 E légers, prafiques et compacts, allient les avantages d'une technologic de pointe à une conception ergonomique, et sont des outils de professionnels pour de norebreuses applications.

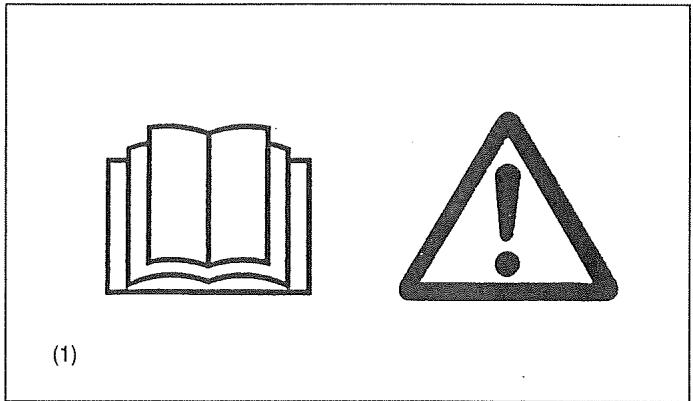

Lire attentivement ce manuel et suivre les instructions données. Il décrit en détaill les divers points démontrant les exceptionnelles performances du souffleur. Ceci vous permettra d'obtenir les valeurs résultats de ce Taille-Haies

Table of Matieres

Page

Symbolesutilisés 16

Consignes 17-20

Données techniques 20

Listedespieces 21

Carburants-Pleins de carburants 22-23

Precautions a observer avant le demarrage 23

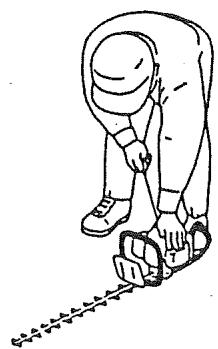

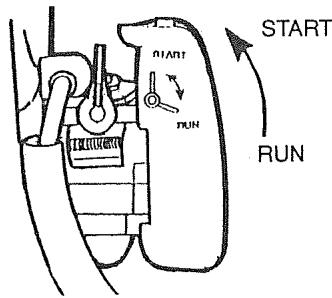

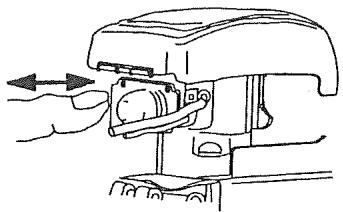

Demarrage de la machine 24

Arret de la machine 24

1. Fonctionnement dela machine 253

1 Instructions de maintenance 26-28

Stockage 25

Programme d'entretien 29

1. Localisation des défauts 293

Symboles

Lors de la lecture de ce manuel, pretez une attention particuliere aux symboles ci-après:

Attention! Danger!

Essence et huiie

Lire et suiver le manuel de fonctionnement

Moteur - Mise en marche manuelle

Interdit

Arrect durgence

Interdiction de fumer

Premiers secours

Interdiction d'utilisation de produits Inflammables

Recyclage

Port de gants de protection obligamire

Marche/EF

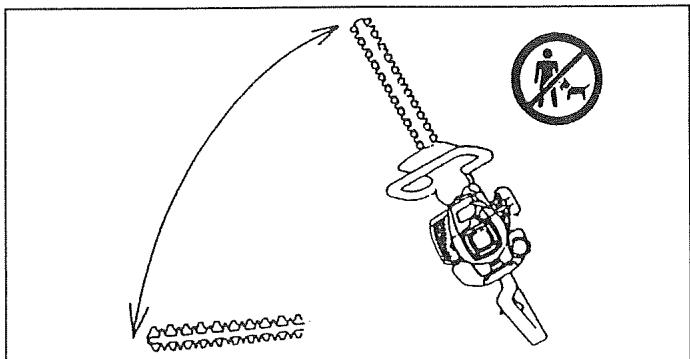

Zone de fonctionnement interdite aux humains et aux animax

Marche/HF

Port de lunettes de protection er cache-creilles obligatoire

Logo de la CE

Généralités

• CET APPAREIL POT PROVOQUER DES BLESSURESGRAVES. Veuillez lire attentivement le manuel d'instruction afin de manipuler, entretenir,mettre en route et arreter correctement l'appareil. Chaque utilisateur est prié de se familiariser avec la totalite des commandes et des modes d'utilisation appropriés du taillie-haies. (1)
  Il est recommendé de préter le taille - haies uniquement aux personnes experimentées dans la manipulation de taille - haies. Remettez leur toujours le manuel d'instructions.
• Les premiers utilisateurs devraient demander des instructions de base au concessionnaire afin de se familiariser à la manipulation d'un taille - haies motorisé.
• Les enfants et les jeunes gens de moins de 18 ans ne devraient pas'être autorisés à faire fonctionner le talle - haies. Les personnes de plus de 16 ans peuvent cependant utiliser la machine pour s'entraîner à la seule condition qu'ils soient sous la surveillance d'une professeur qualifié.
• Utilisez le taillie - haies avec un soin et une vigilance extrêmes.
  Utilisez le taille - haies uniquement si vous etes en bonne condition physique. Effectuez tous les travaux avec calme et soin. L'utilisateur doit accepter la responsabilité des autres personnes.
• N'utilise jamais le taille - haies après absorption d'alcool ou de médicaments ou si vous vous sentez fatigué ou malade. (2)

Fonction dela machine

• Le taille - haies est concu uniquement dans le but de couper des buissons et des haies et ne doit pas ettre utilisé pour tout autre tâche.

Prière de ne pas malmener le Taille - Haies

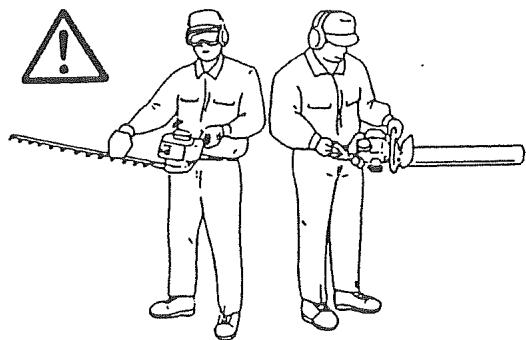

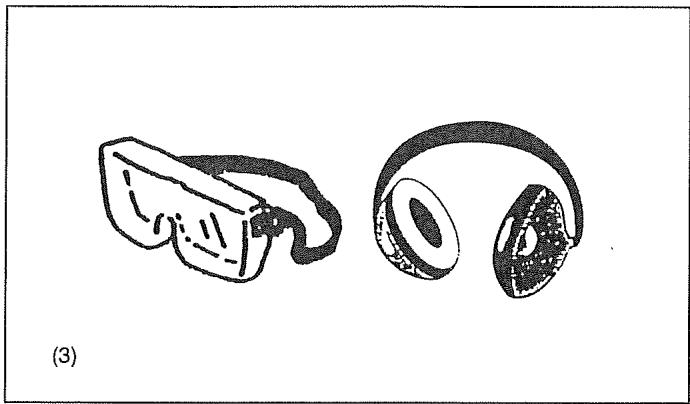

Equipement de protection personnel

• Le volet de protection de l'appareil de coupe doit être monté lors du transport de la machine vers un autre lieu.
• La tenue doit être fonctionnelle et appropriée, c'est - à - dire qu'elle doit être serrée sans toute fois entraver les mouvements. Ne portez pas de bijoux ou d'habits susceptibles de s'entrelacer dans les buissons, les broussailles ou la machinc.

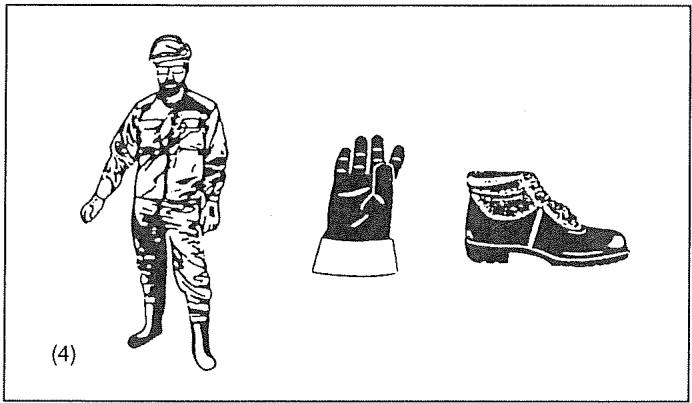

• Utilisez l'equipement de protection et les habits de protection suivants lors de l'utilisation du taille - haies afin d'eviter des blessures au niveau de la tête, des mains ou des pieds ainsi qu'avin de protéger votre ouïe.
• Portez toujours des lunettes ou une visière pour éviter les blessures au niveau des yeux lors de l'utilisation du taille - haies. (3)
• Portez un équipement de protection sonore approprié pour éviter les détiérations auditives, des boules Quies, des bouchons d'oreilles, etc. (3)
• La combinaison de travail protège contre les projections de pierres et les débris. Nous recommendons fortement aux utilisateurs de porter une combinaison de travail. (4)
• Des gants spéciaux en cuir écais font partie de l'équipement prescrit et doivent toujours être portés lors de l'utilisation du taille -haies. (4)
• Lors de l'utilisation du taille - haies, portez toujours des chaussures solides avec une semelle antidérapante. Elles vous éviteront des blessures et vous garantiront une bonne stabilité. (4)

Mise en marche du Taille - haies

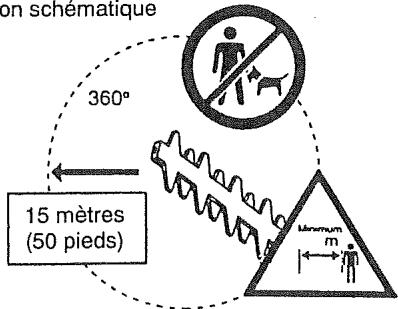

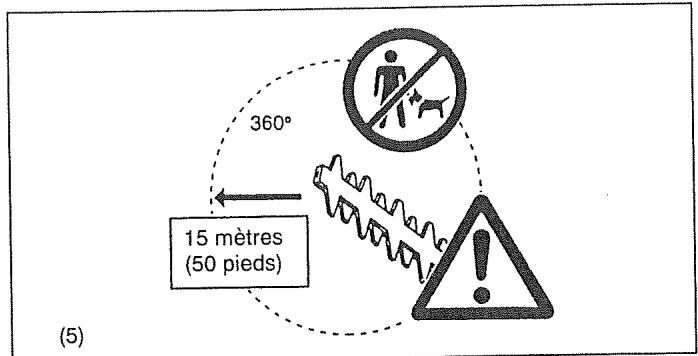

• S'assurez qu'aubon enfant ou aucune autre personnelle se trouve à moins de 15 mètres de la zone d'utilisation du taille-haies. S'assurez également qu'il n'y aaucun animal dans les parages. S'assurez également qu'il n'y aaucun animal dans les parages. Evitez demettre l'appareil en marche s'il y a du monde pres de vous, notamment des enfants.

• Avant l'utilisation, toujours vérifier les points suivants afin d'assurer la sécurité:

Vérifier que la manette des gaz est bien fixée. S'assurer que la manette des gaz est facile à manoeuvrer et que son mouvement est régulier. S'assurer que le verrou de la manette des gaz fonctionne correctement. S'assurer que les poignées sont propres et sèches et vérifier le fonctionnement du Bouton "arrêt". Veiller à ce qu'il n'y ait ni huié ni carburant sur les poignées.

• Avant demettre la machine en marche,assurez -vous que toutes les instructions sont bien respectees.

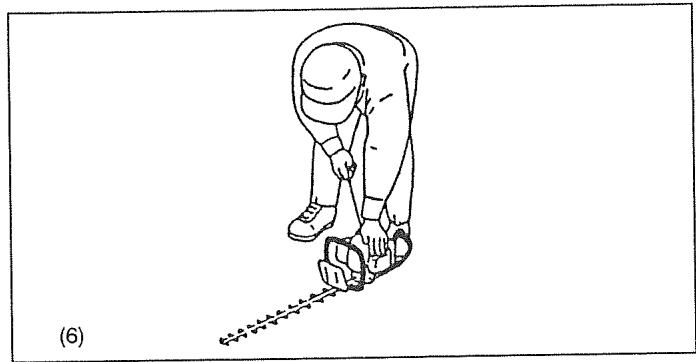

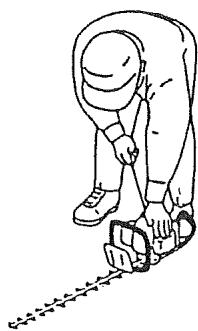

N'utilisez pas d'autres méthodes de mise en marche de l'appareil (6).

• N'utilisez la machine et les outils fournis que pour les applications spécifiés.

Ne mettez la machine en marche que lorsque tous les accessoires ont ete rnis en place. L'appareil ne fonctionne que lorsque tous les accessoires appropriés sont fixrs.

• Avant de démarr l'appareil, s'assurer que la lame n'est pas en contact avec d'autres objets, tels que branchages, pierres, etc.
• En cas de problème du moteur, l'arrêter immidiatement.
  Lors de l'utilisation du Taille - Haies, toujours bien referrer les doigts sur la poignée, de façon a avoir la poignée de commande entre le pouce et l'index. Laisser la main a cette position pour avoir constamment le plein contrôle de l'outil. Veiller à ce que la poignée de commande soit en bon état et libre de toute humidité, pente, huié ou graisse.

Veiller à avoir toujours une bonne prise des pieds. Utiliser exclusivement à l'extérieur.

• Restez toujours conscient de ce qui se passé autour de vous, et toujours vigilant devant toute sorte de danger pouvant survenir que vous n'auraz pas entendu venir du fait du bruit que fait l'appareil en fonctionnement.
• Pendant le fonctionnement de l'appareil, evitez toute inhalation de gaz d'échémpement. N'utilise jamais l'appareil dans des endroits clôs (en raison des risques d'étouffement et d'empoisonnement par les gaz d'échémpement). N'oublie pas que le monoxide de carbone est un gaz sans odeur. N'utilise l'appareil que dans un endroit bien aéré.
• Coupez le moteur lorsqu'vous n'utilise pas l'appareil, et mettezle en lieu sur pour éviter de blesser l'entourage, demettre le feu anx materiaux combustibles, ou d'endommager la machine.

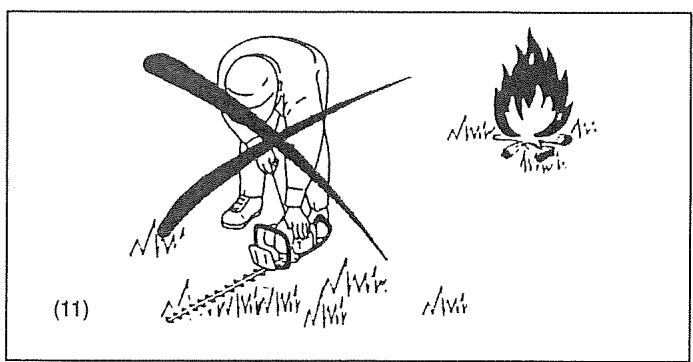

• Ne posez jamais la machine chande sur de l'herbe seche ou des matériaux combustibles.
• Afin d'éviter tout risque d'incendie, s'assurez qu'auchu débris, feuilles ou lubrifiant excessif ne soit resté attaché au moteur ou au silencieux.

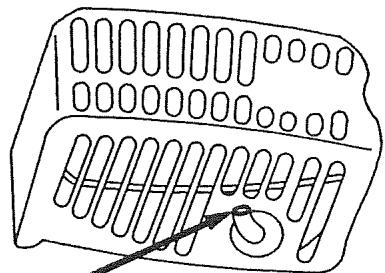

• Ne faites jamais fonctionner la machine si le silencieux pose problème.

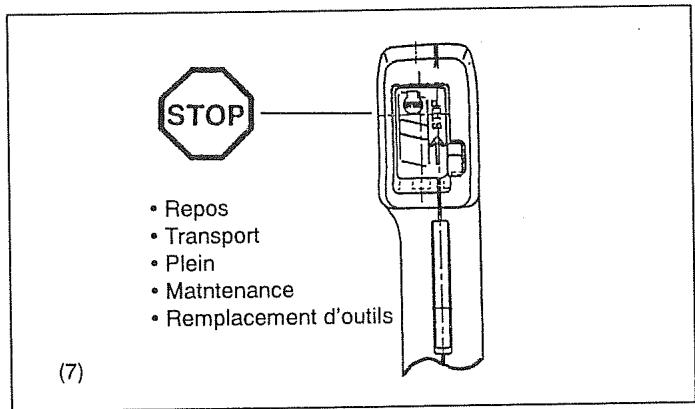

• Conpez l'alimentation du moteur pendant le transport (7).

• Coupez le moteur ou débranchez-le avant:

• de nettover l'appareil ou de nettover un bourrage;

• de nettoyer l'appareil ou de nettoyer la'appareil.

• toute verification, entretien ou travail sur l'appareil.

• Pendant le transport, évitez tout fuite de carburant.

• Pendant le transport, assurez - vous que le réserveir de carburant est totallyment vide.
• Enclenchez systématiquèment le dispositif de sûreté lors du transport ou de l'entreposage de l'appareil.

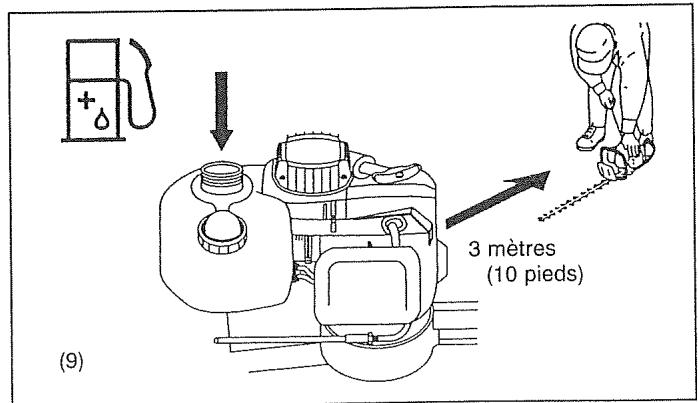

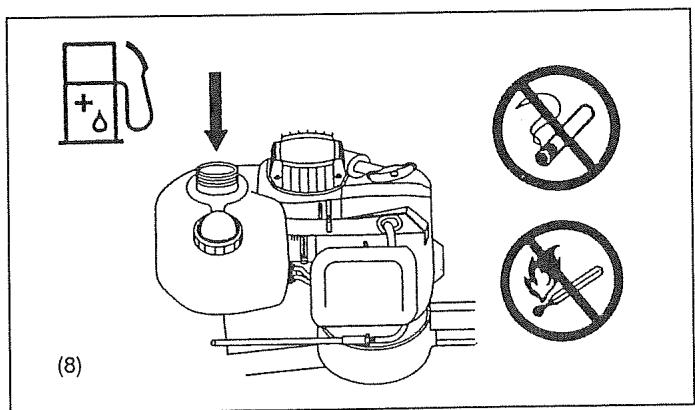

Plein de carburant

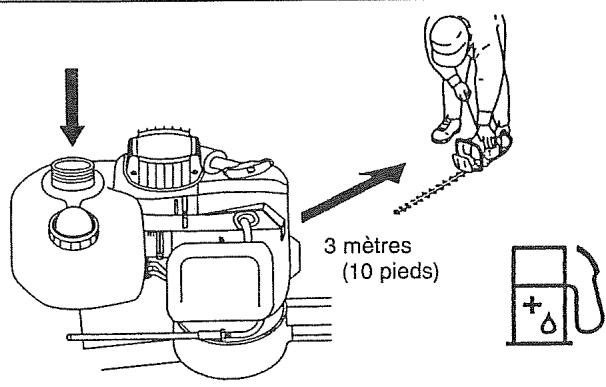

• Coupez le moteur (7), Assutez - vous qu'il n'y a aucune flamme à proximite (8).
• Ne faites jamais le plein d'un moteur chaud ou en marche.
• Ne fumez pas. Evitez tout contact avec la peau eet les produits dérivés du petrole. N'inhalez pas les vapeurs d'essence. Portez tousjours des gants de protection. Chanzez et nettoyez régulierement les gants de protection.
• Veillez à ne pas renverser de carburants ou d'huile, pour éviter de contaminer le sol (protection de l'environnement). En cas deuite de carburant, même légère, nettoyez immédiatement l'appareil. Faites toujours sécher les chiffons avant de les jeter dans un contenuer approprié er couvert, pour éviter tout risque de combustion spontanee.
• Evitez tout contact du carburant avec les vêtements. Si nécessaire, changez immédiaternent de vêtement.
• Vérifiez régulierement le bon fonctionnement du bouchon du réservoir. Assurez - vous que le bouchon du réservoir est bien serré, et ne mettez le moteur en marche qu'a un minimum de 3 m de l'endroit ou vous avons fait le plein (9).
• Ne faites jarnais le plein de carburant dans des pieces fermées : les vapeurs s'accumulent au niveau du sol (risque d'explosion).

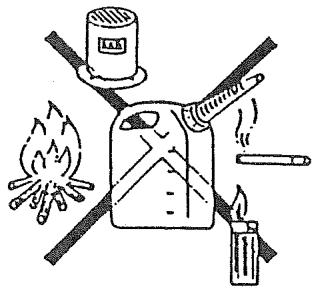

• Ne transportez et ne stockez du carburant que dans des conteneurs appropriés. Veillez à ce que les enfants n'y aient pas accès.
• Lorsque vous mélangez de l'essence et de l'huile pour moteur à deux temps, utilisez uniquement de l'essence ne contenant ni éthanol, ni methanol pour ne pas endommager les pièces du moteur.

Méthode d'utilisation

• Manipuez toujours le conpe-haies avec vos deux mains que vous glissez fermement dans chacune des poignées.
• N'utiliser le Taille - Haies qu'veac un éclairage et une visibilité suff-isants. En hiver, prendre garde aux endroits glissants ou mouillés, à la glace et à la neige (risque de glisser). Veiller à avoir toujours une bonne prise des pieds.
• Ne jamais travailler sur une surface instable ou sur un terrain en pente.
• Ne jamais se tenir sur une échelle en manipulant la Taille - Haies.
• Ne jamais grimper dans les arbres pour procéder à des travaux de coupe avec la Taille - Haies.
  Pour éviter de TOMber et de perdre le contrôle de l'appareil, ne reculez jamais pendant son fonctionnernent.
• Coupez toujours le motenr avant de nettoyer l'appareil on de remplacer certaines de ces pièces.
• Ne faites jamais fonctionner le conpe-haies avec une lame endommagée ou trop usée.

Maintenance

• Respectez l'environnement ; vérifieitz notamment le bon réglage du carburateur pour polluer aussi peu que possible l'atmosphère.
• Vérifiez régulierement le Taille - Haies, et assurez - vous que ses vis et écrous sont bien fixés.
• Pendant toutes les opérations de maintenance ou de stockage, évitez soigneusement la présence de flammes, d'étin celles ou autres (11).
  Stockez toujours l'appareil dans une piece fermée à clé et bien aér'ee. Avant de le stocker, videz soigneusement son réservoir.
• Necherchez pas à réparer l'appareil à moins d'être qualifié pour le faire.

Respectez tous les instructions de prévention d'accidents des associations professionnelles et des compagnies d'assurances. Ne modifies pas l'appareil.

N'effectuez ancune opération de maintenance ou de réparation qui ne soit pas prévue par ce manuel. Toutes les autres opérations doivent être effectuées par des représentants antorisés. N'utilisezque des pieces et des accessoires d'origine, fournis par DOLMAR.

L'utilisation d'outils et d'accessoires non agrés angrête les risques d'accident. DOLMAR décline toute responsabilité en cas d'accident ou de dommage provoqué par l'utilisation d'accessoires ou d'outils non agrés.

Premiers secours

Pour être paré en cas d'accident, prévoir une trousse de premiers secours bien fournie, et conforme à la norme DIN 13164, à proximité des opérations de coupe. Remplacer immidiatement tout article pris dans la trousse de premiers secours.

En cas d'accident, appeiez les services de secours et fournissez-leur les informations suivantes:

• Lieu de l'accident
• Circonstances de l'accident
• Nombre de personnes blessées
• Type de blessures
  Vos coordonnées

Emballage

Le Taille - Haies DOLMAR est livré dans un carton qui le protège contre les dommages pendant le transport. Le carton est une matière première de vase et il peut être réutilisé ou recyclé (recyclage desieux papiers).

(12)

DECLARATION DE CONFORMITE CE

Je soussigné Shigeharu Kominami et les Rainer Bergfeld, habilité par le siècle de DOLMAR GmbH, Jenfelder Str. 38, 22045 Hamburg, Germany déclare que le matériel DOLMAR,

Type: HT-2556 D

HT-2576 E

fabriqué par Robin est conforme aux exigences de sécurité et de santé de base des directives CE suivantes:

EU Machine directive 98/37/EG

ELFEMC, directive 89/336/EWG (modifie en 91/263/EWG, 92/31/EWG et 93/68/EWG).

Directives contre emissions de bruit 2000/14/EC

les principales normes utilisées pour satisfaire aux exigences des directives CE ci-dessus étaient les suivantes :

EN774, EN 50081-1, EN50082-1.

Documentation technique:

FUJI ROBIN INDUSTRIES LTD.

35, Ohoka, Numazu-City, Shizuoka-Pref. JAPON 410-8535

Mitsunori Watanabe

Directeur Général, Département Technique

Puissance de son garantit : HT-2556 D : 109 dB, HT-2576 E : 111 dB

Puissance de son mesure: HT-2556 D : 107 dB, HT-2576 E : 110 dB

Hamburg, 01.04.2004

par DOLMAR GmbH

Shigeharu Kominami

Directeur Général

Rainer Bergfeld

Directeur Général

DONNÉES TECHNIQUES

Modèle			HT-2576 E	HT-2556 D
Dimensions: longueur x largeur x hauteur mm (san lame de coupe)			1,041 x 280 x 258	840 x 246 x 225
Masse (sans protection en plastique et lame de coupe)			5.4	5.1
Volume cm3(réservoir de carburant)			600
Cylindrée du moteur cm3			24.5
Longueur de coupe mm			750	560
Puisance maximale du moteur kw			0.88
Vitesse d'arbre maximal (correspondante)			1.88
Vitesse de marche à vide 1/min			2,600
Vitesse d'embrayage 1/min			3,600
Carburateur (carburateur à diaphragme) type			WALBRO WYL
Système d'allumage type			Type Allumage électronique
Bougie d'allumage type			NGK-BMR7A

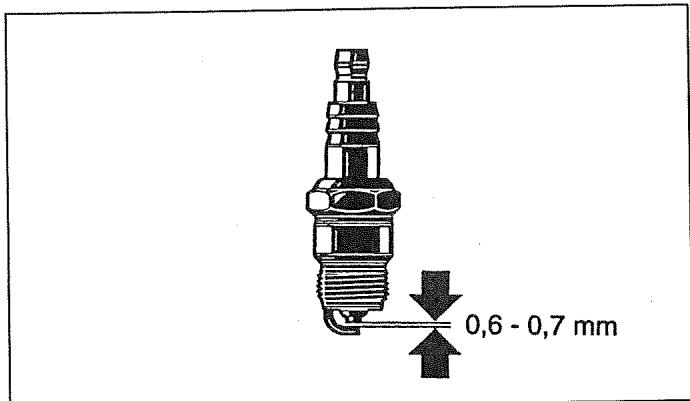

Ecartement entre les electrodes mm			0.6 - 0.7
Vibration selon EN7741)	prisearchiér	Marche à vide 2600rpm m/s2	6.4	8.6
		Emballement ou papillon des gaz ouvert à fond m/s2	7.7	11.7
	prisachant	Marche à vide 2600rpm m/s2	7.0	6.8
		Emballement ou papillon des gaz ouvert à fond m/s2	13.3	11.0
Niveau moyen de pression acoustique dB(A) selon EN774			95.7	89.4
Niveau moyen de puissance acoustique dB(A) selon EN774			109.8	106.9
Rapport du mélange (carburant:huile pour moteur 2 temps DOLMAR)			50:1
Rapport d'engrenages			14:58

1) Les caractéristiques prennt en complte tous les modes de fonctionnement: Vitesse de marche á vide, emballement et papillon des gaz ouvert à fond

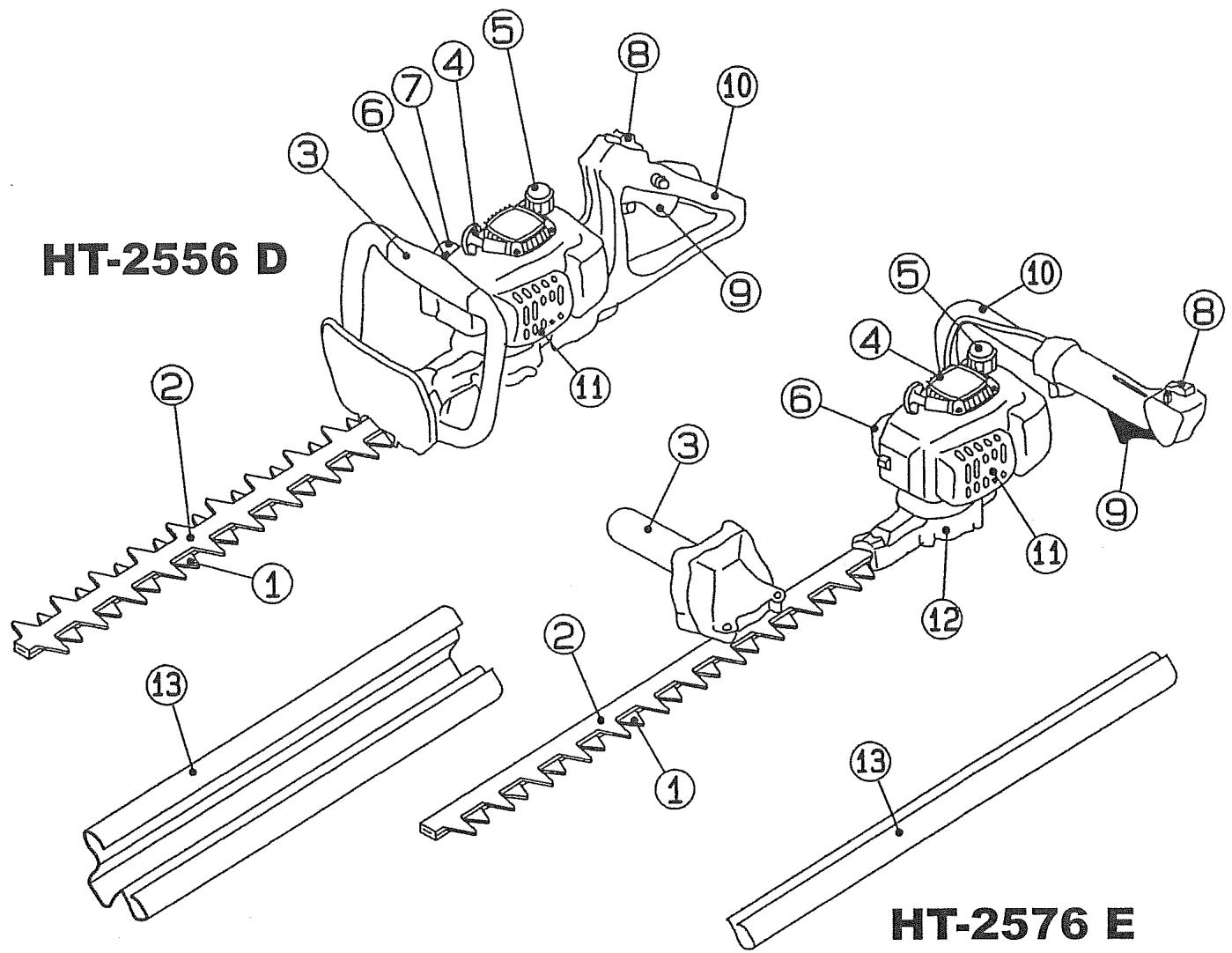

	LISTE DES PIECES		LISTE DES PIECES		LISTE DES PIECES
1	Lame	7	Carburateur	13	Protection de lames
2	Extension émoussée	8	Bouton "arrêt" (ON-OFF)
3	Poiignée avant	9	Levier du papillon des gaz
4	Démarreur à enroulement	10	Poiignée arrrière
5	Bouchon de réservoir de carburant	11	Pot d'échéppement
6	Levier du starter	12	Boîte de vitesse

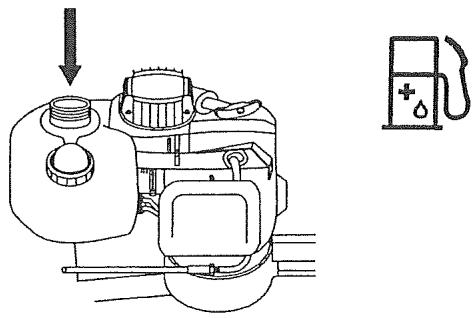

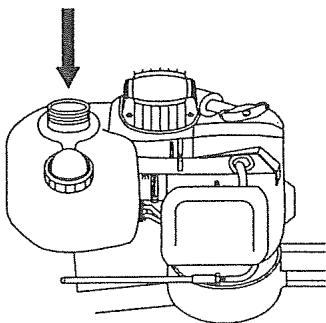

MELANGE DE CARBURANT ET D'HUILE

Mélange huile/essence

Le moteur du taille - haies est un moteur 2 temps à puissance élevée. Il est alimenté par un mélange de carburant et d'huile pour moteur 2 temps. Le moteur est concu pour du carburant standard sans plomb avec un indice d'octane minimal de 91 ROZ. Si vous ne disposez pas d'un tel carburant, vous pouvez utiliser du carburant avec un indice d'octane plus élevé. Ceci n'endommagera pas le moteur mais pourrait entraîrner une baisse d'efficacité lors du fonctionnement. Une telle situation se rencontresait également dans le cas de l'utilisation de carburant au plomb. Pour obtenir un fonctionnement du moteur optimal et pour protégérer vosante et l'environnement, utilisez uniquement du carburant sans plomb!
Pour la lubrification du moteur, ajoutez une huile pour moteur 2 temps (degré de qualité:TSC-3) au carburant. Le moteur a été concu pour l'tilisation d'huile pour moteur 2 temps DOLMAR et un rapport de mélange 50:1 uniquement afin de protégier l'environnement. De plus, sa longévité importante et son fonctionnement fiable avec émission minimale de gaz d'échéppement sont garanties. Il est absolument essentiel de respecter une rapport de mélange de 50:1 (huile pour moteur 2 temps DOLMAR) pour garantir la fiabilité du fonctionnement du taille - haies.
Rapport de mélange correct: Mélangez 50 mesures d'essence avec 1 mesure d'huile pour moteur 2 temps DOLMAR (voir tableau sur la droite)

NOTA: Pour la préparation du mélange carburant - huile, commencer par mélanger toute l'huile avec la moitié de l'essence requise dans un recipient agrée satisfaisant à toutes les normes locales. Ajouter ensuite le reste de l'essence. Bien agiter le mélange avant de le verser dans le réserveur du Taille - Haies. Pour la sécurité d'utilisation, il est déconseilé d'ajouter une quantité d'huile moteur supérieure à celle indiquée. Ceci entrainerait un dégagement supérieur de résidus de combustion qui pollueraient l'environnement et engorgeraient le conduit d'échéppement du cylindre, les bougies et le pot d'échéppement. Il en résultatait également une augmentation de la consommation de carburant et une diminution des performances.

Observer les instructions de sé à la page 18

Essence

50:1

1.000cm3 (1)

5,000cm3 (5 l)

10,000cm3 (10 l)

20cm³

100cm³

200 ~cm^3

Manipulation du carburant

• La manipulation du carburant nécessite un soin extréme. Le carburant peut contenir des substances similaires aux solvants. Effectuer le ravitationment en carburant soit dans une pieces bien ventilée, soit à l'extérieur. Ne respirez pas de vapeurs de carburant, évitez tout contact cutané avec le carburant ou l'huile. Les produits à base d'huile minérale desschéent la peau. Si vous peau entre en contact avec ces substances à plusieurs reprises et pendant des périodes prolongées, elle se desschera. Il peut en résultat différentes maladies de peau. De plus, on sait que des allergies peuvent se manifester. Les yeux peuvent être irrités au contact de l'huile. Si l'huile entre en contact avec vos yeux, rincezles immédiatement avec de l'eau clair. Si vos yeux sont toujours irrités, consultez immédiatement un docteur!

Ravitallement

Le moteur doit etre coupé
- Coupe le moteur lors du ravitationnement, tenez - vous à distance des flammes nues et ne fumez pas.
- Prenez garde à ne pas renverser du carburant ou de l'huile afin d'évitier de polluer le sol (protection de l'environnement). Nettoyez immidiatement le taille - haies après que du fuel a été renverte.
- Ne renverssez pas de carburant sur le motur. Essuyez si nécessaire afin d'eviter un incendie.
- Evjtez tout contact de carburant avec vos vetements.
Changez immeditatedement vetements si you avez renversede carburant (afin d'empécher vos vêtements de prendre feu).
- Inspectez le bouchon du réserveir de carburant à des intervalles réguliers pour vous assurer qu'il est fixé correctement et qu'il ne perd pas.
- Serrez soigneusement le bouchon du réservoir de carburant.
Changez d'emplacement pour lancer le moteur (à au moins 3 metres de l'emplacement de ravitallement).
- Ne faites jamais le plein dans des espaces clos. Les vapeurs de carburant s'accumulent an niveau du sol (risque d'explosions
Transportez et stockez le carburant uniquement dans des
containers agrees. Assurez - vous que le carburant stocké n'est pas accessible aux enfants.
- Nettoyez soigneusement la zone autour du bouchon du réservoir afin d'empêcher la poussière de pénétreer dans le réservoir de carburant.
- Devissez la bougie et replisssez le réservoir de carburant. Utilisez un entonnoir de gaze pour filtrer le carburant.
- Vissez solidement sur la bougie, à la main uniquement.
- Nettoyez autor de la vis et nettoyet le réservoir après revitallement en carburant.
- Essuyez toujours toute trace de carburant renversé afin d'éviter un incendie.

Stocage du carburant

• Lecarburant ne peut pas etre stocke pendant une periode illimitte.
• Achetez uniquement la quantité requise pour une période de 4 mois de fonctionnement.
• Utilisez uniquement des containers pour stockage de carburant agreés.

PRECAUTIONS A OBSERVER AVANT LE DEMARRAGE

• Veuillez - vous assurer qu'aucun enfant ou qu'aucune autre personne ne se trouve dans un rayon d'action de 15 metres, voirlez également à ce qu'aucun animal ne se trouve dans les parages.
• Avant l'utilisation, vérifietz plusieurs si le taillie - haies peut garantir un fonctionnement en toute sécurité. Contrôlez si I'appareil de coupe n'est pas endommage, si le levier de commande est facile à manier et si Bouton "arret" fonctionne correctement. La rotation de I'appareil de coupe en vitesse de marche à vide est interdite. Contrôlez les réglages avec votre concessionnaire en cas de doute. Contrôlez si la machine est propre, si Ics poignées sont sèches et testez le fonctionnement de Bouton "arret".
  Lancez le taille - haies uniquement dans le respect des instructions. N'utilise aucune autre méthode pour lancer le moteur (voir Demarrage).
• Lancez le moteur du taille - haies uniquement après assemblage complet. L'utilisation du moteru n'est autorisée qu'après montage des accessoires appropriés. Le non - respect de cette instruction peut entrainer des blessures.
• Avant le démarriage, assurez - vous que l'appareil de coupe n'est pas en contact avec des objets durs tels des branches, des pierres, etc.
• Avant de tailler, vérifier qu'il n'y aaucun cable, corde, morceau de verre, ou tout autre corps étranger dans la zone de taille, qui pourrait enter en contact avec la lame.
• Déchargés électriques : Vérifier où il peut y avoir des fils électriques ou des barrières électricques. Inspector attentivement toute la zone de taille avant de commencer.

Représentation schématique

DEMARRAGE DE LA MACHINE

Se placer à au moins 3 mètres de l'emplacement de ravitaillément en carburant. Poser le taillie - haïes dans un endroit dégagé pour s'assurer que l'outil de coupe n'est pas en contact avec le sol ou avec d'autres objets.

Démarriage à froid ( quand le moteur est froid, quand il a arrêté de tourner pendant plus de 5 minutes, ou quand il a été ravaitillé en carburant).

1. Placez le bouton I-O (1) dans la position I.
2. Exercez plusieurs fois de suite (7 à 10 fois) une faible pression sur la pompe d'enclenchement (2) jusqu'à ce quele carburant arrive.
3. Mettez la manette de démarrage (3) en position "START".
4. Tenez l'appareil fermement vers le bas de façon à ne pas en perdre le contrôle au moment de lancer le moteur. Si l'appareil n'est pas fermement maintainu, la force du moteur peut déséquilibrer l'utilisateur ou projeter la lame sur quelqu'un, y compris l'utilisateur, ou quelque chose.
5. tirez doucement le levier du starter de 10 à 15 cm, et vérifie qu'il est bien enclenché dans sa position de compression.
6. Tirez d'un coup brusque quand vous sentez la compression, et démarrez le moteur.
7. Une fois le moteur en marche, remettez la manette de démarriage en position "RUN". Si vous ouvrez l'accélérateur, la manette de démarriage se met automatiquement en position "RUN".
8. Faire tourner le moteur à une vitesse moyenne pendant environ une minute avant de l'utiliser à pleine puissance.

Attention: Si vous actionnez trop lontemps sur le starter alors que la manette de démarrage est en position "START", vous risquez de noyer le moteur par une arrivée trop importante de carburant, rendant le démarrage de l'appareil difficile. Si le moteur est noyé, devissez la bougie, puis tirez largement plusieurs fois sur le levier du starter, et retirez le carburant en trop. Ou bien, sechez l'électrode de la bougie.

Demarrage à chaud (redémarrer le moteur juste après l'avoir arrêté). Pour redémarrer un moteur à chaud, commencer par refaire les étapes ci-dessus dans l'ordre suivant : 1, 4, 5, 6. Si le moteur ne démarre pas, reprendre toute la procédure de l à 8.

Attention: Ne pas tirer le cable de starter à fond, et ne jamais laisser la poignée de démarrage se rétractor d'ellemème, s'assurer qu'elle se remet en position lentement.

(1)
HT-2576 E

HT-2556 D

(2)
(3)

ARRET DE LA MACHINE

1. Relâcher complètement le levier de commande.
2. Poussez Bouton "arrêt" (interrupteur on/off) sur la position "O" lorsque la rotation du monteur ralentit. Le moteur s'arrête.

HT-2576 E

HT-2556 D

FONCTIONNEMENT DELA MACHINE

• N'utilisez jamais la machine en ne la tenant pas fermement.
• Ne touchez jamais l'appareil de coupe lors du démarrage du moteur et du fonctionnement.
• Utilisé le talle - haies de manière à éviter l'inhalation des gaz d'échéppement. Ne faites jamais tournier le moteur dans des espaces clos (risque d'intoxication au gaz.) Le monoxyde de carbone est un gaz inodore.
• Toutes les installations de protection et les volets de protection fournis avec la machine doivent être utilisés lors du fonctionnement.
• N'utilisez jamais la machine si le pot d'échéppement est défectueux ou absent.
  Utilisez le taille - haies uniquement dans de bonnes conditions de luminosité et de visibilité. Lors de l'hiver, soyez conscient de la présence de zones glissantes ou humides, de glace et de neige. (Risque de dérapage). Assurez toujours votre stabilité.
• Ne grimpez jamais sur une échelle pour manipuler le taille - haies.
• Ne grimpez jamais aux arbres avec le tail - haies pour effectuer des travaux de coupe.
• Ne travailliez jamais sur des surfaces instables.
• Retirez le sable, les pierres, les clous, les fils etc. trouvés dans la zone de travail. Les objets étrangers peuvent endommager les lames de coupe.
• Avant de commencer la coupe, les lames de coupe doivent avoir atteint leur pleine vitesse de travail.
• Tenez toujours le taille - haies fermement avec les deux mains sur les poignées uniquement.
• La main droite tient la poignée avant du modele HT-2576 E. Cette méthode garantit le fonctionnement en toute sécurité de la machine.
• Empoignez fermement la machine en referment vos pouces et les doigs sur les poignées.
• Lorsque vous relâchez le papillon des gaz, les lames de coupé ne s'arrêtent pas instantanément.
• Le taille - haies ne doit pas etre utiliser pourcouper en marche à vide rapide. La vitesse de coupe ne peut pas etre reglee avec la commande du papillon des gaz en position de marche à vide rapide.
• Lors de la coupe d'une haie, la machine herself is maintenance de sorte que les lames forment un angle de 15 - 30^ avec la ligne de coupe.

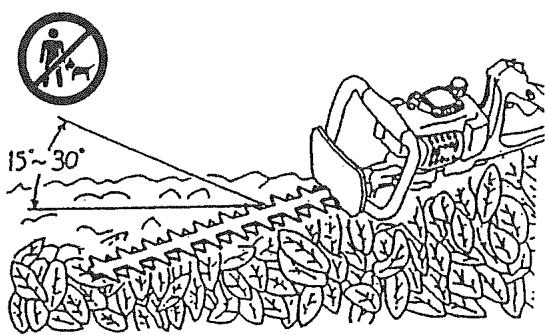

• Si le taille - haies est utilisé en mouvements circulaires contre la cordure d'une haie, les brindilles seront directement projétées contre le sol.

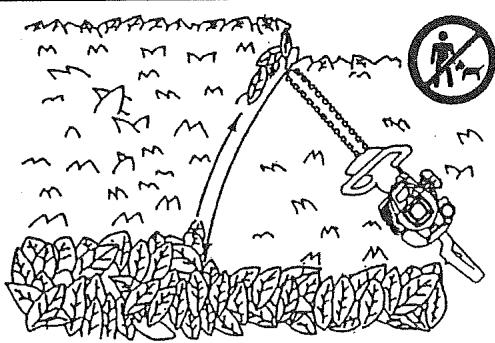

• En coupe verticale, le taille - haie est utilisé en oscillation circulaire, se balancant de haut en bas après de la haie.
• Soyez particulièrement attentif lorsque le shaies reposent contre des clôtures en fill de fer et ont pousse à travers cette clôture. Les lames ne doivent pas entraîn en contact avec la clôture car elles seraient détruites.
• N'utilisez pas le taille - haie pendant une période prolongée. Une utilisation de 50 minutes environ nécessite normalement une pause de 10 à 20 minutes.
• Si les lames de coupe devaient heurter des pierres ou d'autres objets durs, coupez immédiatement le moteur et inspectez si les lames de coupe sont endommagées. Remplacez les lames endommagées avant de reprendre les travaux.
  Le moteur doit etre coupé immédiatement en cas de tout problème au niveau du moteur.
• Utilisez le taille - haies d'une maniere aussi silencieuse et propre que possible. Contrôlez en particulier le réglage correct du carburateur et le rapport carburant/huile.
• Ne jamais chercher à enlever des morceaux coupés coincés entre les lames, tant que les lames sont en train de tourner. Poser l'appareil à terre, couper l'électricité, etrirer les branchages génants.

INSTRUCTIONS DE MAINTENANCE

Coupez le moteur et retirez le connecteur de la bougie d'allumage lors du remplacement ou de l'affotage des outils de coupe et lors du nettoyage des lames ou de l'outil de coupe ou lors de tout travail de maintenance.
- Ne dressez ou soudez jamais une lame de coupe endoimmagee.

Inspectéz si les lâtres de coups ont été abioumés (lame). Sovez conscient du fait que les dents sont aiguises.
Nottavoz la taille - haires à intervalles réguliers et vérifie que toutes les vis et les écrous sont bien serrés.
No rénóze ou remisez jamais le taillie - hajes à proximé de flammes nues pour éviter les incendies.
Bertoz toues dants qant de ciur lssque you manipulez ou affutez les lames car elles sont aiguisées.

• Fonze tous les gâte de la vie

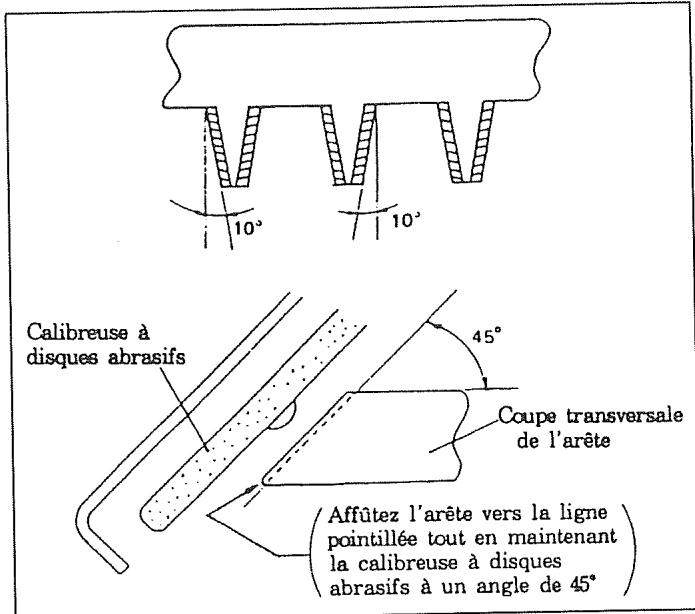

Blade sharpening

Si, les lames sont émoussées et ne coupent plus bien, affüez uniquement les parties détiériorées. N'affotez pas les sufraces de contact (surfaces de frottement) des parties extrèmes inférieure et supérieure des arêtes.

• Avant d'affuter, assurez - vous de bloquer la lame correctement, coupez le moteur et retirez la protection de la bougie d'allumage.
• Portez des gants, des lunettes de protection etc.
  Une arête trop affutée une fois ou affutée plusieurs fois perdra sa durée. Elle deviendra arrondie et émoussée très vite au cours de l'utilisation.

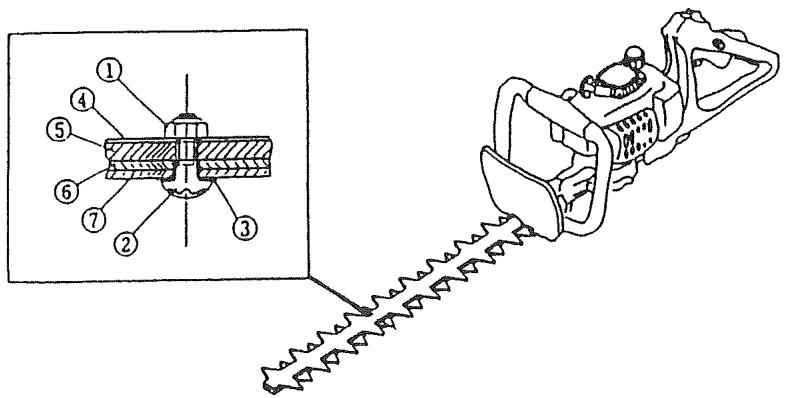

Réglage des lames

Les lames s'useront si elles sont souvent utilisées. Si vous trouvez que l'équilibrage n'est pas aussi bon que lorsque les lames étaient neuves, réglez - les de la manière suivante.

1. Desserrez l'écrou ①.
2. Vissez légèrement la vis ② avec le tournevis jusqu'à ce qu'elle s'arrête de tourner puis dévissez la d'un quart de tour.
3. Serrez l'écrou ① tout en maintainant la vis ② avec le toumevis.
4. Lubrificez les lames avec de l'huile légère après avoir réalisé les réglages mentionnés ci - dessus.
5. lancez le moteur et faites fonctionner le papillon des gaz aur on et off pendant 1 une minute.
6. Coupe le moteur et touche les lames avec voire main. Si leur tempereure you permet de les tenir, your reglage est correct. Si elles sont trop chaudes, devissez tegerement la vis et repetez I'etape 5 afin de controler si le reglae est correct.

REMARQUE: Nomettez jamais de couper le moteur avant de proceder au reglage.

Les lames disposent d'une encoche autour de la vis ②. Si vous trouvez de la poussiere dans I'extremme dune des encoches, nettoyez - la

REMARQUE: Ne jamais faite le réglage des lames qu'après l'opération pour permettre un-delai suffisant d'arrêt des lames (EN774).

① Ecrou en U hexagonal

② Vis
③ Rondelle plate
④ Extension emoussée
⑤ Rainure de la lame
⑥ Lame supérieure
⑦ Lame inférieure

Réglage à vide

La lame de coupe ne doit pas fonctionner lorsque le levier de commande est complètement relachué. Reglez le régime de marche à vide en utilisant la vis de réglage si nécessaire.

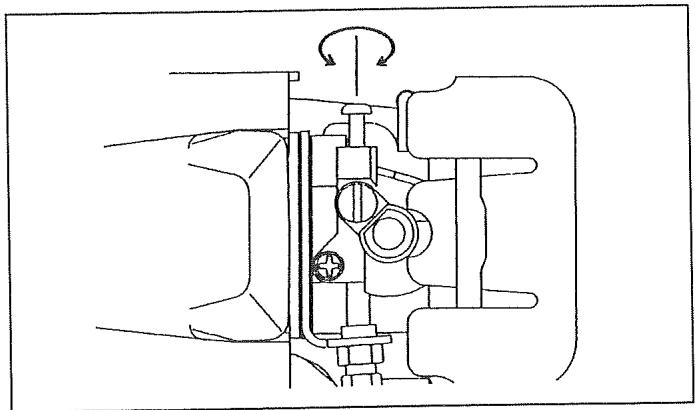

Contrôle de la vitesse de marche à vide

• La vitesse de marche à vide doit être régée à 2600t/min. Corrigez-la au moyen de la vis butée de ralenti (la lame de coupé ne doit pas fonctionner lorsque le moteur fonctionne en marche à vide).

• Dans le sens des aiguilles d'une montro: pour une vitesse de révolution plus rapide.

• Dans le sens inverse des aiguilles d'une montre : pour une vitesse de révolution plus faible.

Vérifiez que la différence entre la vitesse de marche à vide et la vitesse d'embrayage est suffisante afin de garantir l'immobilisation de l'outil de coupe lorsque le moteur fonctionne en marche à vide (réduisez la vitesse de marche à vide si nécessare). Si l'outil continue toujours à fonctionner dans des conditions de marche à vide, consultez l'agent du service après-vente autorisé le plus proche.

L'embrayage devrait etre enclenché au minimum a 3250 t/min.
- Vérifier le fonctionnement de Bouton "arrêt", le levier de déverrouillage, le levier de commande et le bouton de verrouillage.

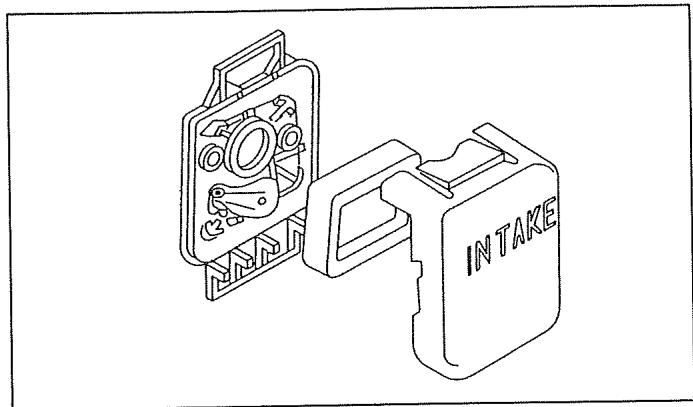

Nettoyage de l'épurateur d'air

Retirez le couvercle de I'epurateur d'air.
- Retirez l'élement spongieuz, lavez - le dans de l'eau tiède et séchez - le entièrement.
- Une fois le nettoyage effectué, remètre l'élement spongieux et le couvercle de l'épurateur d'air à leurs places.

REMARQUE Nettoyez l'épurateur d'air tous les jours si des quantités excessives de poussière ou de saleté y adherent. Un épurateur d'air bouché peut donc le lancement du moteur difficile voir impossible ou augmenter la vitesse de rotation du moteru, ce qui peut entraîner des dommages.

Contrôle de la bougie d'allumage

• Utilisez uniquement la clé à molette fournie pour retarder ou monter la bougie d'allumage.
  L'écartement entre les deux electrodes de la bougie d'allumage devrait être de 0,6-0,7mm. Si l'écartement est trop large ou trop étroit, réglez - le. Si la bougie d'allumage est bouchée avec des résidus de carbone ou si elle set encrassée, nettoyez - la soignusement ou remplacez - la. Lors du remplacement utiliser le même méthode.

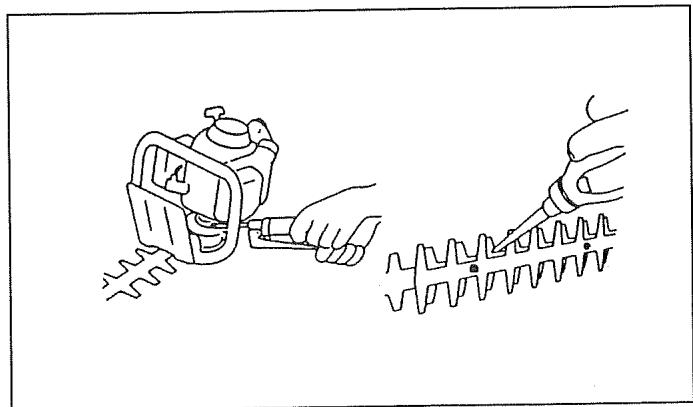

Ravitallement en graisse et en lubricifant

• Ajouter de laGRAISSEDansle carterde la boite de vitesse a travers le trou de lubrification toutes les 10a20heures de fonctionnement ("Shell alvania No.3"ouequivalent)

STOP

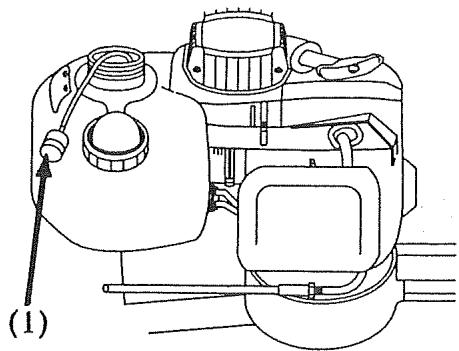

Tête d'aspiration du réservoir de carburant

• Le filtré en début (1) de la tête d'aspiration est utilisé pour filtrer le carburant requis par le carburateur.
• Procedez quotidiennement à une inspection visuelle du filtre. A cet effet, ouvre le bouchon du réservoir, utilisez un crochet en fil de fer et retirez la tete d'aspiration à travers l'ouverture du réservoir. Les filtres ayant durcis ou ayant eté pollués ou bouchés doivent être remplacés.
• Un ravitationnement en carburant insuffisant peut résultat en un dépassement de la vitesse maximale admise. C'est pourquoi il est important de replacer le filtré en feetre au moins tous les 3 mois afin de garantir un approvisionnement satisfaisant du carburateur en carburant.

Nettoyage de l'orifice du pot d'échéppement

• Contrôlez régulierement l'orifice du pot d'échéppement (2).
• S'il est bouché par des dépôts de carbone, grattez soigneusement les dépôts avec un outil approprié. Ne laissez pas du carbone s'infiltrer dans les orifices du moteur.

(2)

Tout travail de maintenance ou de réglage qui n'a pas été inclus et décrit dans ce manuel doit être effectué uniquement par un agent du service après - vente habilité.

Contrôles et travaux de maintenance quotidiens

Procedez aux opérations d'entretien suivantes à intervalles réguliers pour garantir une longévite importante et pour éviter que l'équipment ne soit endommagé.

• Avant l'utilisation, vérifie si les vis sont serrées et si toutes les pieces sont prsentes sur la machine. Veillez particulièrement au serrage des vis des lames de coupe.
• Avant l'utilisation, contrôle always si le passage de l'air de refroidissement et les ailettes ne sont pas bouchés.

• Procedez à l'opération suivante tous les jours après utilisation:

• Nettoyez l'extérieur du taille - haies et vérifiez s'il n'est pas endommagé.

• Nettoyez le filtré à air. Lorsque les conditions de travail sont extrémement poussièresuses, nettoyez le filtré plusieurs fois par jour.
• Contrôlez si la lame n'est pas endommagée et assurez - vous qu'elle est montée solidement.

STOCKAGE

• Lorsque la machine est remisée pendant une durée importante, evacuer le carburant du carburateur de la maniere suivante : evacuer la totalite du carburant du réserve et s'en defaire en respectant les reglementations locales.
• Retirer la bougie d'allumage et ajouter quelques gouttes d'huile dans le trou de la bougie d'allumage. Tirer ensuite doucement le cable de démarrage, vérifier que la pellicule d'allumae. Tirer ensuite doucement le cable de démarrage, vérifier que la pellicule d'huile recouvre le moteur à l'intérieur et remettre la bougie d'allumage.
• Nettoyer la saleté et la poussière accumulée sur la lame de la débroussailleuse et à l'extérieur du moteur, essuer avec un chiffon imbibé d'huile et remiser la machine dans un lieu aussi sec que possible.

PROGRAMME D'ENTRETIEN

Maintenance réguilère	Bloc-moteur Vis et écrous	Contrôle visuel d'eventuelles déteriorations et de l'étanchéité Contrôle de l'etat général et de la fixation
Après chaque plein d'essence	Manette des gaz Touche de blocag Bouton "arrêt"	Contrôle fonctionnel Contrôle fonctionnel Contrôle fonctionnel
Chaque jour	Filtre à air Conduit de ventilation Outil de coupe Vitesse de ralenti	A nettoyer A nettoyer Contrôle de l'endommagement et de l'affutage Contrôle (Est- ce que le moteur tourne bien)
Chaque semaine	Bougie	Contrôler, à replacer si nécessaire
	Silencieux	Contrôler et nettoyer l'ouverture si nécessaire
Chaque trimestre	Aspiration (filtrde conduite de gaz) Réserveir à essence	A replacer A nettoyer
Opérations à effectuer lors d'un arrêt machine	Réserveir à essence	Vidanger le réservoirs à essence
	Carburateur	Le faire fonctionner jusqu'à ce qu'il n'y ait plus d'essence dans le moteur.

Défaut	Système concerné	Observation	Causes possibles
Le moteur ne démarre pas ou difficilement	Système	Présence d'une étincelle d'allumage	Anomalie du système d'alimentation en carburant ou de compression, défaut mécanique
		Pas d'etincelle à l'allumage	Interrupteur-ARRET actionné, mauvais branchement électrique ou court-circuit, bougie ou connecteur défectueux, module d'allumage défectueux.
	Système d'alimentation en essence	Réserveur plein	Mauvaise position du volet d'arriv'ee d'arriv'ee d'air, carburateur d'effectueux, aspiration (filtre du circuit de gaz) encrassée, circuit d'alimentation d essence déform ou coupé.
	Compression	Intérieur du moteur	Joint d'embase du cylindre défectueux, joint du vilebreguin endommagé, cylindres ou segments de piston défectueux ou mauvaise étanch'eit'e de la bougie.
		Extérieur du moteur	Mauvaise 'etanchéité de la bougie
	Défaut mécanique	Le démarreur n'engage pas	Ressort de démarreur cassé, rupture de pièces internes du moteur
Difficultés de démarriage à chaud		Réserveur plein Etincelle à l'allumage	Carburateur encrassé; le fair nettoyer
Lemoteur démarre, mais s'étouffé immidiatement	Alimentation en cssence	Réserveur plein	Mauvais réglage du ralenti. Le carburateur ou la tête d'aspiration sont encrassés
			Le bouchon du réservoir est défectueux, l'alimentation en carburant es interrompue, cable on interrupteur défectueux
Performances insuffisantes	Plusieurs systèmes peuvent être concernés simultanément	Le moteur tourne au ralenti	Filtre à air encrassé, carburateur encrassé, silencieux bouché, conduite d'échéppement du cylindre bouchée.
