Type de produit	Carte tuner TV USB externe
Marque	PINNACLE
Modèle	PCTV ANALOG PRO USB
Connectivité	USB 2.0
Tuner	Analogique (PAL B/G/D/K/I/SECAM, NTSC, PAL M/N selon version)
Gamme de fréquences	48,25 - 855,25 MHz
Entrée antenne	Connecteur coaxial
Entrées vidéo	Composite et S-Video (PAL, NTSC, SECAM)
Entrées audio	Stéréo (connecteurs RCA)
Alimentation	Bus USB (5 V)
Dimensions (estimées)	Environ 80 x 30 x 15 mm
Poids (estimé)	Environ 50 g
Configuration minimale	Pentium IV 2 GHz, 256 Mo RAM, 5 Go disque dur, carte graphique DirectX 8, Windows XP SP2+
Configuration recommandée	Pentium IV 2,5 GHz, 512 Mo RAM, 20 Go disque dur, carte graphique DirectX 9
Système d'exploitation	Windows XP Familial, Professionnel, Media Center 2005
Fonctions principales	Réception TV analogique, capture vidéo, entrée ligne (magnétoscope, caméscope, lecteur DVD)
Normes vidéo supportées	PAL, SECAM, NTSC (selon modèle)
Accessoires fournis (typiques)	Câble USB, adaptateur antenne
Certifications	Directive 89/336/CEE (compatibilité électromagnétique)
Recyclage	Conforme DEEE, ne pas jeter aux ordures ménagères, rapporter au commerçant ou point de collecte
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, respecter les consignes de recyclage
Pièces détachées et réparabilité	Non spécifié, appareil électronique non réparable par l'utilisateur
Informations générales	Notice d'utilisation disponible en PDF, marque déposée Pinnacle Systems GmbH

FOIRE AUX QUESTIONS - PCTV ANALOG PRO USB PINNACLE

Comment installer la PCTV Analog Pro USB ?

Insérez le CD d'installation, puis branchez le câble USB à l'ordinateur et à la carte. Reliez l'antenne à l'entrée coaxiale. Suivez les instructions à l'écran pour installer les pilotes et le logiciel Pinnacle TVCenter.

Quels sont les prérequis système minimaux ?

Un processeur Pentium IV à 2 GHz (ou équivalent), 256 Mo de RAM, 5 Go d'espace disque libre, une carte graphique compatible DirectX 8, une carte son, un lecteur CD/DVD et Windows XP avec le dernier service pack.

Pourquoi l'antenne ne capte-t-elle aucune chaîne ?

Vérifiez que le câble d'antenne est bien connecté à la carte et à la prise murale. Assurez-vous que le signal est suffisant (antenne intérieure ou extérieure). La qualité des câbles influe sur la réception. Essayez de rechercher les chaînes dans le logiciel.

Puis-je enregistrer la télévision sur mon ordinateur ?

Oui, la carte permet la capture vidéo. Utilisez le logiciel fourni pour programmer des enregistrements ou capturer en direct. L'enregistrement utilise l'espace disque : prévoyez au moins 20 Go pour des enregistrements longs.

Comment connecter un magnétoscope ou une console de jeux ?

Utilisez les entrées vidéo (Composite ou S-Video) et audio (RCA) de la carte. Branchez les câbles correspondants de votre source. Privilégiez la sortie S-Video pour une meilleure qualité. Sélectionnez l'entrée appropriée dans le logiciel.

Quels types de câbles sont nécessaires pour l'antenne ?

Un câble coaxial adapté à votre prise antenne (type F ou Belling-Lee selon la région). Utilisez un câble de bonne qualité pour éviter les pertes de signal. La carte est livrée avec un adaptateur si nécessaire.

Le produit fonctionne-t-il sous Windows 10 ?

La notice mentionne uniquement Windows XP. Sous Windows 10, les pilotes officiels ne sont probablement pas disponibles. Il est possible de trouver des pilotes tiers, mais le fonctionnement n'est pas garanti. Consultez le site de Pinnacle pour d'éventuelles mises à jour.

Que faire si l'ordinateur ne reconnaît pas le périphérique ?

Vérifiez que le câble USB est correctement branché et que le port USB fonctionne. Essayez un autre port. Installez les pilotes avant de brancher la carte. Redémarrez l'ordinateur. Si le problème persiste, testez sur un autre PC.

Puis-je utiliser cette carte avec une antenne intérieure ?

Oui, une antenne intérieure peut fonctionner si le signal est suffisamment fort. Branchez-la directement à l'entrée coaxiale. La réception dépend de votre localisation et des obstacles. Une antenne extérieure ou une prise câble offre généralement un meilleur résultat.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Rapportez-le à votre commerçant ou à un point de collecte agréé pour qu'il soit recyclé dans le respect de l'environnement, conformément à la directive DEEE.

MODE D'EMPLOI PCTV ANALOG PRO USB PINNACLE

PCTV Analog (Pro) USB 150e/55e Matériel

PCTV Analog (Pro) USB Matériel

F 03/2006

© Pinnacle Systems GmbH 2006

Tous droits réservés.

Toute reproduction ou représentation intégrale ou partielle, par quelque procédé que ce soit, du présent manuel est interdite sans l'autorisation expresse par écrit de Pinnacle Systems GmbH, Brunswick.

Tous les noms de marque et de produits sont des marques ou des marques déposées des constructeurs respectifs.

Pinnacle Systems GmbH a apporté tout le soin requis à la rédaction du présent manuel, mais ne peut pas garantir que les programmes ou systèmes apporteront à l'utilisateur les résultats escomptés.

Les caractéristiques mentionnées dans le manuel n'ont qu'une valeur indicative.

Pinnacle Systems GmbH se réserve le droit de procéder à des modifications dans le manuel sans pour autant s'astreindre à en informer les tiers.

Les offres, contrats de vente, de livraison et d'entreprise de Pinnacle Systems GmbH, y compris conseil, montage et autres prestations contractuelles, reposent exclusivement sur les conditions de vente et de livraison de Pinnacle Systems GmbH.

Pinnacle Systems certifie que cet appareil de réception TV est conforme aux exigences fondamentales et autres prescriptions applicables de la directive 89/336/CEE.

Les déclarations de conformité européennes et FCC et d'identité du modèle peuvent être consultées sur le site http://www.pinnaclesys.com/compliance

Récupération et recyclage

Les composants électriques ne doivent pas être mis aux ordures ménagères. Veuillez rapporter les appareils défectueux ou dont vous ne vous servez plus au commerçant ou à un point de collecte conçu à cet effet afin qu'ils soient recyclés de manière adaptée et respectueuse de l'environnement !

Configuration système requise

Pour que votre carte PCTV Analog (Pro) USB fonctionne parfaitement, votre système doit satisfaire les conditions suivantes :

Matériel

Processeur

Au moins : Pentium IV cadencé à 2 GHz, Pentium M cadencé à 1,3 GHz ou processeur AMD Athlon XP comparable

Recommandé : Pentium IV cadencé à 2,5 GHz, Pentium M cadencé à 1,5 GHz ou processeur AMD Athlon 64 comparable

Mémoire vive

Au moins : 256 Mo de RAM

Recommandé : 512 Mo de RAM

Disque dur

Au moins : disque dur IDE avec pilotes Master Mode et 5 Go libres sur le disque. Recommandé : disque U-DMA avec 20 Go libres sur le disque

Carte graphique

Au moins : carte graphique compatible DirectX 8

Recommandé : carte graphique compatible DirectX 9 ou plus

Carte son

Au moins : carte son compatible DirectX9

Connecteur USB

Lecteur ou graveur de CD-ROM / DVD-ROM

Au moins : lecteur de CD-ROM / DVD-ROM

Recommandé : graveur de CD ou DVD

Logiciels

Windows XP (édition familiale, professionnelle ou Media Center 2005) avec le dernier service pack

Prise antenne

Reliez l'entrée antenne de votre PCTV Analog (Pro) USB à votre antenne domestique (prise coaxiale) ou à votre prise câble.

Pour raccorder l'antenne, vous avez besoin de câbles adaptés. Tenez compte du fait que la qualité des câbles influe considérablement sur la puissance de la réception.

Raccordement de l'ordinateur

• Raccordez la prise USB de votre PCTV Analog (Pro) USB à votre ordinateur.

Utilisez pour cela exclusivement le câble USB fourni.

Raccordement des appareils vidéo

Reliez votre source vidéo (par exemple un caméscope, un magnétoscope ou un lecteur de DVD) à l'entrée audio et à l'entrée vidéo correspondante de votre PCTV Analog (Pro) USB. Vous pouvez utiliser n'importe quel appareil vidéo fournissant un signal S-vidéo ou un signal vidéo composite compatible avec la norme PAL, NTSC ou SECAM (par exemple un magnétoscope, un caméscope ou un lecteur de DVD), indépendamment du système vidéo utilisé (par exemple VHS, S-VHS, Hi8 ou vidéo 8).

Nous attirons votre attention sur le fait que selon le modèle, toutes les normes vidéo (PAL, NTSC ou SECAM) ne seront pas prises en charge.

Si votre source vidéo possède une sortie S-vidéo, utilisez cette sortie de préférence à la sortie vidéo composite lors des branchements pour des raisons de qualité.

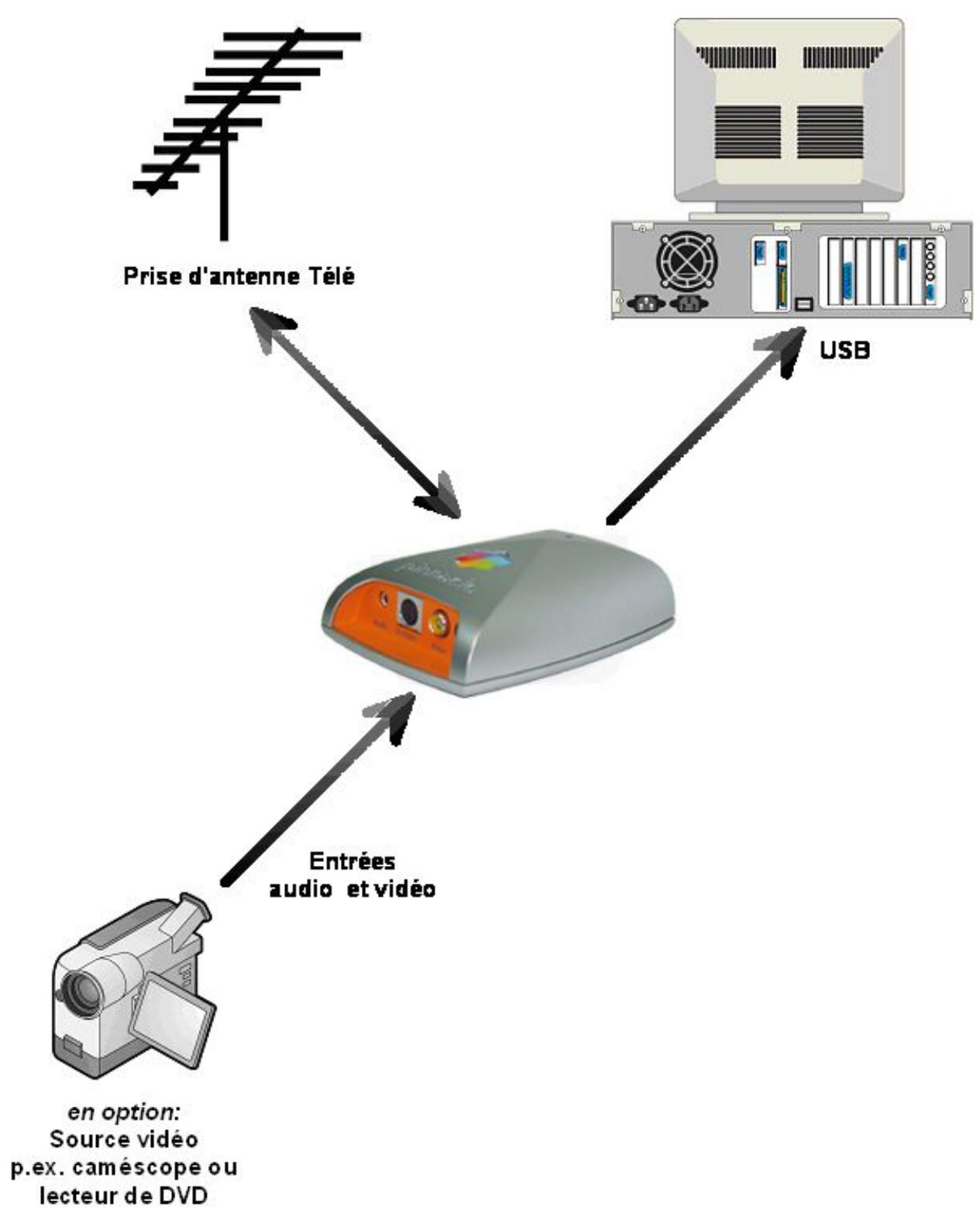

Exemple de configuration

Système bus

USB 2.0

Entrée d'antenne

Le tuner prend en charge les normes suivantes selon son circuit :

PAL B/G/D/K/I/SECAM

ou

NTSC, PAL M/N

La gamme de fréquences est comprise entre 48,25 et 855,25 MHz.
