Type de produit	Périphérique de capture vidéo USB
Marque	PINNACLE
Modèle	510 USB
Connectique d'entrée	Composite (RCA), S-Vidéo, audio stéréo (RCA)
Connectique de sortie	USB 2.0, IEEE 1394 (FireWire 6 broches)
Système d'exploitation requis	Windows XP Service Pack 2 ou ultérieur
Logiciel inclus	Pinnacle Studio Plus (DVD d'installation)
Fonctions principales	Capture vidéo analogique et numérique, montage vidéo
Normes TV supportées	PAL et NTSC (selon version)
Câbles fournis	Câble USB, câble IEEE 1394 (6 broches vers 4 broches)
Alimentation	Via port USB (auto-alimenté)
Certification	CE, FCC
Assistance technique	Site web officiel : www.pinnaclesys.com/support
Nettoyage et entretien	Débrancher l'appareil, nettoyer avec un chiffon doux et sec
Consignes de sécurité	Ne pas exposer à l'humidité ni aux températures extrêmes
Réparabilité	Appareil non réparable par l'utilisateur - contacter le service support
Contenu de l'emballage	Périphérique, câbles, DVD logiciel, notice

FOIRE AUX QUESTIONS - 510 USB PINNACLE

Quel est l'ordre d'installation du logiciel et du matériel ?

Le logiciel doit toujours être installé en premier. Insérez le DVD Studio Install et suivez les instructions. Branchez le périphérique après l'installation du logiciel.

Quels câbles sont fournis avec le Pinnacle 510 USB ?

Le pack contient un câble USB pour la connexion à l'ordinateur et un câble IEEE 1394 (6 broches vers 4 broches) pour relier un caméscope numérique.

Ce périphérique fonctionne-t-il sous Windows 10 ?

La notice indique que le Pinnacle 510 USB nécessite Windows XP Service Pack 2 ou ultérieur. Les versions plus récentes de Windows peuvent ne pas être supportées officiellement.

Comment connecter un caméscope analogique ?

Utilisez les câbles appropriés pour la prise vidéo composite (RCA) ou S-vidéo et les câbles audio stéréo. Branchez-les aux entrées correspondantes du Pinnacle 510 USB.

Que faire si la boîte de dialogue 'Ajout de nouveau matériel' s'affiche ?

Suivez simplement les instructions à l'écran. Cela peut se produire au redémarrage de l'ordinateur après l'installation du logiciel.

Quelle est la différence entre une prise DV IN/OUT et DV OUT ?

De nombreux appareils PAL européens ont une sortie DV OUT uniquement, ce qui signifie qu'ils ne peuvent pas réenregistrer les données DV sur bande. Le Pinnacle 510 USB nécessite une entrée/sortie complète pour l'import et l'export.

Le produit est-il conforme aux normes européennes ?

Oui, Pinnacle Systems déclare que cet appareil est conforme à la Directive CE 89/336/CEE. Les déclarations de conformité sont disponibles sur le site web de Pinnacle.

Que faire s'il manque une pièce dans l'emballage ?

Contactez votre revendeur. Le contenu de l'emballage peut varier, mais en cas de pièce manquante, le revendeur est votre premier interlocuteur.

Où puis-je trouver l'assistance technique ?

Rendez-vous sur le site officiel de Pinnacle : http://www.pinnaclesys.com/support/ pour obtenir de l'aide et télécharger des ressources.

Puis-je utiliser le Pinnacle 510 USB avec un ordinateur Mac ?

La notice indique que le périphérique nécessite Windows XP SP2 ou ultérieur. Aucune mention de compatibilité Mac n'est faite, il est donc probablement réservé aux PC Windows.

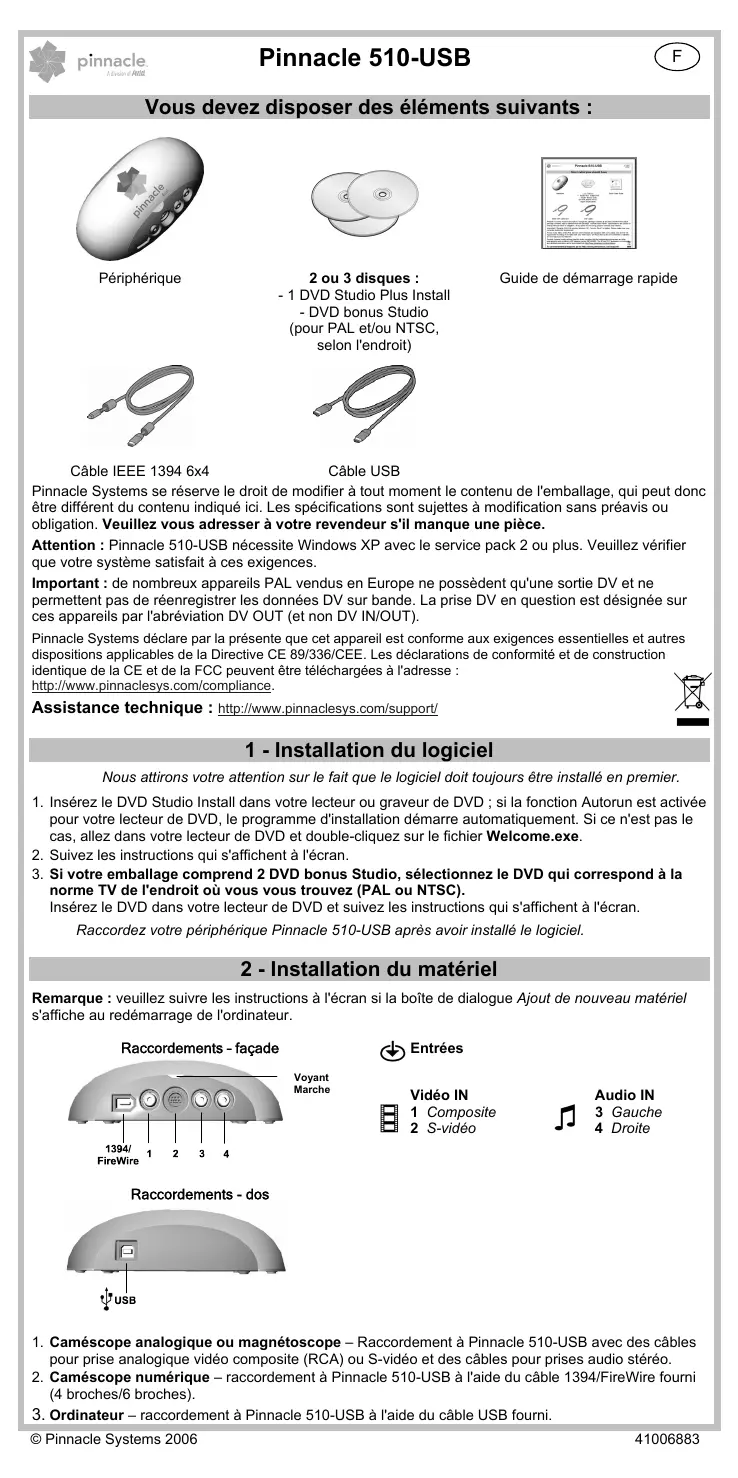

MODE D'EMPLOI 510 USB PINNACLE

Periphérique

Guide de démarrage rapide

2 ou 3 disques : - 1 DVD Studio Plus Install - DVD bonus Studio (pour PAL et/ou NTSC, selon l'endroit)

Cable IEEE 1394 6x4

Cable USB

Pinnacle Systems se réserve le droit de modifier à tout moment le contenu de l'emballage, qui peut donc être différent du contenu indiqué ici. Les spécifications sont sujettes à modification sans préavis ou obligation. Veuillez-vous adresser à votre revendeur s'il manque une pièce.

Attention : Pinnacle 510-USB nécessite Windows XP avec le service pack 2 ou plus. Veuillez vérifier que votre système satisfait à ces exigences.

Important : de nombreux appareils PAL vendus en Europe ne possèdent qu'une sortie DV et ne permettent pas de réenregistrer les données DV sur bande. La prise DV en question est désignée sur ces appareils par l'abréviation DV OUT (et non DV IN/OUT).

Pinnacle Systems déclare par la présente que cet appareil est conforme aux exigences essentielles et autres dispositions applicables de la Directive CE 89/336/CEE. Les déclarations de conformité et de construction identique de la CE et de la FCC peuvent être téléchargeées à l'adresse : http://www.pinnaclesys.com/compliance.

Assistance technique : http://www.pinnaclesys.com/support/

1 - Installation du logiciel

Nous attirons votre attention sur le fait que le logiciel doit toujours être installé en premier.

1. Insérez le DVD Studio Install dans votre lecteur ou graveur de DVD ; si la fonction Autorun est activée pour votre lecteur de DVD, le programme d'installation démarre automatiquement. Si ce n'est pas le cas, allez dans votre lecteur de DVD et double-cliquez sur le fichier Welcome.exe.
2. Suivez les instructions qui s'affichent à l'écran.
3. Si votre emballage comprend 2 DVD bonus Studio, sélectionnez le DVD qui correspond à la norme TV de l'endroit où vous vous trouvez (PAL ou NTSC).

Insérez le DVD dans votre lecteur de DVD et suivez les instructions qui s'affichent à l'écran.

Raccordez votre périphérique Pinnacle 510-USB après avoir installé le logiciel.

2 - Installation du matériel

Remarque: veuillez suivre les instructions à l'écran si la boîte de dialogue Ajout de nouveau matériel s'affiche au redémarrage de l'ordinateur.

1. Caméscope analogique ou magnétoscope - Raccordement à Pinnacle 510-USB avec des câbles pour prise analogique vidéo composite (RCA) ou S-vidéo et des câbles pour prises audio stéréo.
2. Caméscope numérique - raccordement à Pinnacle 510-USB à l'aide du cable 1394/FireWire fourni (4 broches/6 broches).
3. Ordinateur - raccordement à Pinnacle 510-USB à l'aide du cable USB fourni.
