SCV 4330 - Sèche-serviettes SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur soufflant sèche-serviettes avec fonction sèche-cheveux et sèche-mains
Marque	SUPRA
Modèle	SCV 4330
Puissance maximale	2000 W
Puissances de fonctionnement	45 W (barres seules), 1000 W, 2000 W
Alimentation électrique	230 V ~ 50 Hz
Classe de protection	Classe II (double isolation)
Indice de protection	IPX3 (protégé contre les chutes de gouttes d'eau)
Dimensions (L x P x H)	43 x 18 x 64,5 cm
Poids net	5,75 kg
Fonctions principales	Séchage et maintien au chaud des serviettes, chauffage d'appoint, sèche-cheveux/mains, fonction hors-gel
Minuterie	0 à 120 minutes + position continue
Régulation de température	Par thermostat réglable
Nombre de barres chauffantes	3 barres indépendantes
Système de sécurité	Protection anti-surchauffe
Installation	Fixation murale, hauteur minimale 1,20 m du sol, volume 3 de la salle de bains (NF C 15-100)
Accessoires inclus	1 support mural, 4 chevilles, 4 grandes vis, 2 petites vis, 4 enjoliveurs de couleurs
Entretien et nettoyage	Nettoyage extérieur avec chiffon légèrement humide, aspiration régulière des grilles d'air
Notice d'utilisation	Disponible gratuitement au format PDF (8 pages)

FOIRE AUX QUESTIONS - SCV 4330 SUPRA

Quelle est la hauteur minimale d'installation du sèche-serviettes ?

La barre chauffante la plus basse doit être à au moins 1,20 m du sol pour éviter tout danger pour les très jeunes enfants.

Puis-je installer l'appareil dans une salle de bains ?

Oui, cet appareil peut être installé dans le volume 3 de protection de la salle de bains selon la norme NF C 15-100 grâce à son indice IPX3.

Comment raccorder électriquement le sèche-serviettes ?

Le raccordement doit être effectué par un électricien qualifié. Il faut brancher le fil marron sur la phase et le fil bleu sur le neutre, sans mise à la terre (appareil classe II). Une protection par disjoncteur différentiel 30 mA calibré à 16 A est requise.

Comment nettoyer le sèche-serviettes ?

Avant tout nettoyage, coupez l'alimentation et attendez que l'appareil refroidisse. Nettoyez l'extérieur avec un chiffon légèrement humide sans détergents ni abrasifs. Aspirez régulièrement les grilles d'entrée et sortie d'air.

Que faire en cas de surchauffe de l'appareil ?

Le dispositif de protection anti-surchauffe coupe automatiquement l'appareil. Coupez l'alimentation, éliminez la cause (grilles obstruées, poussière), laissez refroidir, puis remettez sous tension.

Comment utiliser la fonction hors-gel ?

Mettez le bouton (A) sur 'CONT' et le bouton (B) en position hors-gel. L'appareil chauffe automatiquement dès que la température ambiante atteint 5°C environ pour protéger les installations sanitaires du gel.

Puis-je laisser l'appareil en marche la nuit ?

Il est déconseillé de laisser l'appareil sans surveillance prolongée. Utilisez la minuterie (0-120 min) pour un fonctionnement limité. En position continue, assurez-vous que les grilles ne sont pas obstruées.

Comment changer la couleur des enjoliveurs ?

Retirez l'enjoliveur en le tirant vers vous par la partie haute. Pour en installer un nouveau, insérez d'abord la languette en bas, puis poussez la partie haute jusqu'au enclenchement.

Quelle est la puissance de la fonction sèche-cheveux ?

La fonction sèche-cheveux/sèche-mains délivre une puissance de 1000 W. Ouvrez la trappe et orientez le flux d'air avec la molette.

Puis-je poser plusieurs serviettes sur les barres ?

Ne posez pas de serviette couvrant plusieurs barres à la fois, car cela entraverait la circulation d'air chaud et pourrait provoquer une surchauffe.

MODE D'EMPLOI SCV 4330 SUPRA

Nous vous remercions de la confiance que vous nous témoignez en CHOISISSANT un appareil SUPRA.

Nous espérons qu'il vous donnera entière satisfaction.

Si malgré tous nos contrôles, un problème apparaisait, veuillez vous adresser à votre point de vente.

Tout dommage résultant du non-respect des consignes de la présente notice entraîne la non-application de la garantie SUPRA.

Pour toute demande de renseignement ou de Service Après-Vente, notez la référence et le n° de série indiqués sur la plaque signalétique de l'appareil.

Avant le branchement de l'appareil, lire attentivement les recommandations suivantes.

Cet appareil doit être installé selon la norme NF C 15-100.

Il comporte une double isolation électrique et est protégé contre les chutes de gouttes d'eau (IPX3). Il peut donc être installé dans le volume de protection 3 de la salle de bains.

Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage.

Consignes de sécurité

• Ne pas utiliser l'appareil à l'extérieur.
• Voiture appareil est destiné à un usage domestique uniquement et non à un usage industriel.
• Ne pas utiliser l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.
• Ne pas utiliser l'objet à proximité d'objets, de gaz ou de matériaux inflammables ou dans un local représentant des risques d'incendie.
• Ne pas toucher l'appareil avec les mains humides.
• Ne pas obstruer les grilles d'entrée et de sortie d'air.
• Ne pas se suspendre aux barres.
• Ne pas exercer une force équivalente à un poids supérieur à 10 kg.
• Ne pas placer l'appareil juste au-dessus ou en-dessous d'une prise de courant.
• Ne pas utiliser cet appareil avec un programmeur, une minuterie ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement, car il y a risque d'incendie si l'appareil est recouvert ou placé de façon incorrecte.
• Ne pas placer l'appareil à moins de 1 m d'une autre source de chaleur (radiateur, poêle, etc...).
• Ne jamais démonter l'appareil. Un appareil mal réparé peut engendr
• Ne pas mettre l'appareil en marche s'il est tombé, endommagé ou ne fonctionne pas correctement. S'assurer que l'alimentation de l'appareil est coupée (fusible ou disjoncteur).
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son Service Après-Vente ou une autre personne de qualification similaire afin d'éviter tout danger.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'inverser cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 1,20 m du sol.

MISE EN GARDE:

Ne pas couvrir l'appareil pour éviter toute surchauffe.

Alimentation electrique

Le sèche-serviettes peut être utilisé dans le volume 3 de protection de la salle de bains (selon la norme NF C 15-100).

L'alimentation du sèche-serviettes doit être protégée par un disjoncteur différentiel de 30 mA calibré à 16 A.

Avant la première utilisation, vérifier que la tension utilisée corresponde bien à celle indiquée sur l'appareil.

Ce sèche-serviettes est un appareil de classe II (double isolation électrique). Le raccordement à la terre est interdit.

Le raccordement des deux fils doit être réalisé par l'intermédiaire d'une boîte de raccordement électrique conforme aux normes en vigueur.

Alimentation electrique (suite)

Attention: Pour installer votre appareil, raccorder les deux conducteurs du câble d'alimentation à un boîtier de raccordement en respectant les polarités ci-dessous :

• Phase : marron
• Neutre : bleu

En cas de doute, demandez conseil à un électricien expérimenté avant de réaliser vous-même l'installation.

Conformément aux normes françaises, vous ne devez pas adapter une fiche à ce cordon pour le branchement dans une prise.

Un moyen de déconnection du réseau d'alimentation disposant d'une distance d'ouverture des contacts de tous les pôles doit être prévu dans les canalisations fixes conformément aux règles d'installation.

Définition des volumes pour une baignoire

Définition des volumes pour une douche

Dans le cas où la douche comporte une paroi jointive au sol et au mur, la distance d’1,20 m ne doit plus être prise en compte. C’est alors la façon de la paroi qui délimite le volume 1.

SCV 4330 collection

Les schémas des volumes de salle de bains ci-contre ne sont fournis qu'à titre indicatif. Veuillez vous référer à la norme d'installation française NFC 15-100 pour réaliser l'installation. Pour toute aide, demander conseil auprès d’un électricien.

Description

Fig. 1: Face avant

A Minuterie - timer et position continue B Bouton marche/arrêt - Thermostat C Façade D Trappe du sèche-cheveux / sèche-mains E Molette d'orientation du flux d'air F Sortie d'air chaud G Barres chauffantes

H Entrées d'air I Cordon d'alimentation J Encoches

Votre sèche-serviettes SCV 4330 Collection d'une puissance de 2000 W est pourvu de 3 barres chauffantes indépendantes. Le SCV 4330 Collection assure simultanément ou séparément les fonctions suivantes :

• le chauffage de la salle de bains
• le séchage ou le maintien au chaud des serviettes
• le sèchage des cheveux et des mains
• La fonction hors-gel permettant de protégerr votre salle de bains du gel.

Le sèche-serviettes doit être utilisé comme un chauffage d’appoint et non pas comme un chauffage principal.

Installation

• Avant d'installer le sèche-serviettes, couper l'électricité au niveau du disjoncteur.
• Respecter les distances minimales. Voir "INTRODUCTION" et "CONSIGNES DE SÉCURITÉ".
• Respecter les conditions de pose énoncées dans le paragraphe “CONSIGNES DE SÉCURITÉ”.

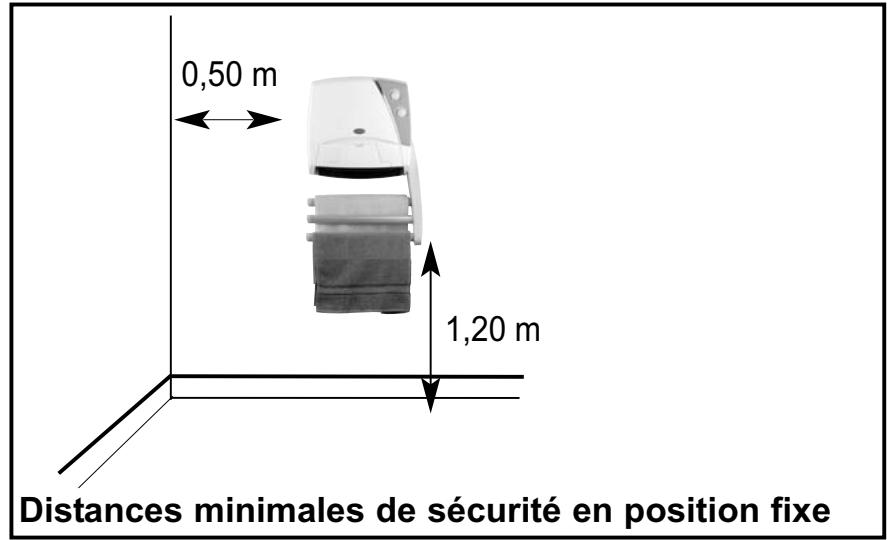

• L'appareil doit être fixé à une hauteur de 1,20 m minimum (distance mesurée entre la barre inférieure et le sol).

L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne qui se trouve dans la baignoire ou la douche. - Le sèche-serviettes doit être installé à plus de 50 cm de tout objet inflammable (rideaux, vêtements, tissus, etc...) - Le sèche-serviettes doit être obligatoirement fixé au mur, avec les barres en position horizontale.

Fixation MURALE

• Fixer le support mural du séche-serviettes à l'endroit souhaité, en respectant les normes et les distances d'installation indiquées dans les chapitres "INTRODUCTION ET INSTALLATION". Pour cela, utiliser les vis et les chevilles fournies avec l'appareil.
• Couper le cordon d'alimentation à la longueur nécessaire pour le branchement.
• Accrocher l'appareil sur le support (Fig. 3):
• Repérer la position des encoches sur la face arrière de l'appareil (Fig. 2).
• Placer l'appareil contre le mur, en positionnant les 2 encoches supérieures J (Fig. 2) au-dessus du support.
• Veiller à ce que le cordon d'alimentation ne soit pas piégé, accroché dans la grille de sortie d'air ou coincé entre le mur et l'appareil.
• Faire glisser l'appareil vers le bas, jusqu'à ce qu'il s'accroche en partie inférieure du support mural.
• Fixer le sèche-serviettes au support avec les 2 petites vis fournies.
• Raccorder l'appareil.

Fig. 3 : Support mural

Enjoliveurs de couleurs

Votre sèche-serviettes SCV 4330

Collection est livrée avec 4 enjoliveurs de couleurs différentes.

• Pour retirer l'enjoliveur, le saisir en partie haute et le tirer vers soi.
• Pour placer un nouvel enjoliveur, insérer la languette en partie basse puis pousser jusqu'en butée la partie haute dans les points de fixation.

Vous pouvez ainsi changer d'enjoliveur pour assortir l'appareil à votre salle de bains.

Fonctionnement

Le sèche-serviettes SCV 4330 Collection peut fonctionner selon 4 modes différents :

Les barres commencent à chauffer dès que l'on met l'appareil en mode chauffage (quel que soit le mode sélectionné, sauf hors-gel).

Ne jamais poser de serviette couvrant plusieurs barres à la fois, ceci entraverait la circulation d'air chaud.

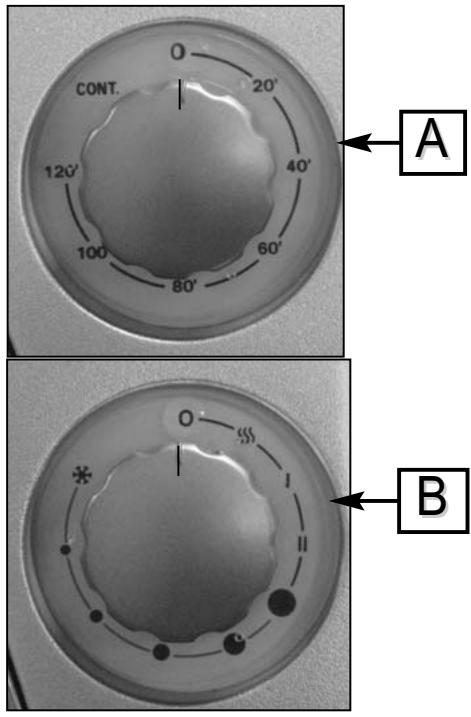

1. Séchage sur BARRES chauffantes §§

Cette fonction permet de sécher et maintenir au chaud jusqu'à 3 serviettes. Elle est de plus économique, ne consommant que 45 W environ.

• Sélectionner le mode avec le bouton (B).
• Sélectionner une durée de fonctionnement ou la position continue “CONT” avec le bouton (A).

Pour atteindre la position "CONT", tournez le bouton dans le sens inverse des aiguilles d'une montre.

2. Chauffage à l'air TIEDE 1 000 w ou CHAUD 2 000 w

• Sélectionner le mode "I" ou "II" (1000 ou 2000 W) avec le bouton (B) et sélectionner une durée de fonctionnement ou la position continue "CONT" avec le bouton (A) pour que l'appareil commence à chauffer.

3. Chauffage thermostaté : 2 000 w

L'appareil fonctionne en utilisant le thermostat. La minuterie doit être désactivée.

• Mettre le bouton (A) sur "CONT".
• Mettre le bouton (B) en position maximum (●).
• Lorsque la température de la pièce correspond à la température souhaitée, tourner lentement le bouton (B) du thermostat dans le sens des aiguilles d'une montre jusqu'au "clic". La température souhaitée est alors programmée.

4. Fonction seche-cheveux / seche-mains : 1 000 w

Pour utiliser la fonction sèche-cheveux / sèche-mains, procéder d'abord comme décrit au point 2, puis ouvrir la trappe en la tirant légèrement vers soi et vers le bas. La sortie d'air vers le bas est interrompue.

La puissance du sèche-cheveux / sèche-mains est de 1000 W. Ajuster l'orientation du flux d'air en tournant la molette.

5. Fonction Hors-Gel

Mettre le bouton (A) sur "CONT".

Mettre le bouton (B) en position hors-gel

Dès que la température ambiante atteint 5°C environ, l'appareil se met à chauffer. Il maintient la température au-dessus de 5°C environ et protège ainsi les installations sanitaires du gel.

Note : en position hors-gel, les barres ne chauffent pas.

Protection CONTRE la surchauffe

En cas d'accumulation de chaleur, un dispositif de protection contre la surchauffe arrête automatiquement le fonctionnement de l'appareil.

En cas de déclenchement de ce dispositif :

• Eteindre l'appareil.
• Mettre l'appareil hors tension en coupant l'alimentation électrique.
• Supprimer la cause de surchauffe (grilles d'entrée et de sortie d'air couvertes, circulation d'air obstruée, poussières...).
• Laisser refroidir l'appareil.
• Remettre l'appareil sous tension.

Entretien

Le sèche-serviettes SCV 4330 Collection ne nécessite qu'un nettoyage extérieur régulier. Les déteriorations résultant d'un mauvais entretien de l'appareil ne seront pas prises en charge par la garantie.

• Avant tout nettoyage, régler le bouton de commande (B) sur la position 0.
• Déconnecter l'appareil du réseau électrique et attendre que le sèche-serviettes soit froid.
• Éviter impérativement que de l'eau n'entre dans l'appareil. Utiliser un chiffon légèrement humide. Veiller à ne pas mouiller les grilles d'entrée et de sortie d'air.
• Ne pas employer de détergents, d'abrasifs, de produits chimiques (alcool, essence...).
• Aspirer régulièrement les entrées et sorties d'air. L'accumulation de poussières nuit au bon fonctionnement de l'appareil.

Modèle : SCV 4330B Collection

Type : RADIATEUR SOUFFLANT SÉCHE-SERVIETTES SÉCHE-CHEVEUX / SÉCHE-MAINS

Puissances : 1 000 W - 2 000 W

Tension : 230 V ~ 50 Hz

Protection : Classe II, IPX3

Poids net : 5,75 kg

Dimensions (LxPxH) : 43 x 18 x 64,5 cm

Régulation de température : Par thermostat

Barres chauffantes : 3 barres

• Consommation 45 W environ pour les 3 barres

Sèche-cheveux / sèche-mains : Consommation 1000 W

Fonctionnement : Minuterie 0 à 120 minutes

Mode chauffage 1000 et 2000 W

Position hors-gel

Sécurité : Anti-surchauffe

Kit mural inclus : 1 support mural, 4 chevilles, 4 grandes vis, 2 petites vis

Accessoires inclus : 4 enjoliveurs de couleurs (dont 1 monté en usine)
