Type de produit	Cheminée
Marque	SUPRA
Modèle	ODYSSEE 2
Hauteur totale	Réglable de moins de 2410 mm à 2700 mm
Combustible	Bois (non spécifié dans la notice, typique pour ce type)
Matériaux	Acier (supposé)
Composants principaux	Hotte, rehausse, côtés, supports, façade, plaque supérieure, arrière
Visserie incluse	12 vis à tôle HE 10x12,7, 6 vis poêlier, 6 rondelles éventail, 12 rondelles plates Ø5, 6 écrous M5
Installation	Nécessite un tuyau et isolation non fournis
Hauteur avec rehausseur	De 2580 à 2700 mm
Hauteur sans rehausseur	Jusqu'à 2580 mm
Fonctions	Chauffage, évacuation des fumées
Entretien	Nettoyage régulier du foyer, des conduits et des vitres
Sécurité	Respecter les distances de sécurité, installation par un professionnel recommandée
Pièces détachées	Rehausse, côtés, supports, façades, plaques, visserie (références en notice)
Réparabilité	Pièces disponibles sur demande, voir site SUPRA
Pays d'origine	France
Fabricant	SUPRA, BP 22, 67216 Obernai Cedex, France

FOIRE AUX QUESTIONS - ODYSSEE 2 SUPRA

Quelle est la hauteur maximale de l'ODYSSEE 2 ?

La hauteur totale peut atteindre 2700 mm avec l'utilisation d'un rehausseur. Sans rehausseur, la hauteur maximale est de 2580 mm.

Comment ajuster la hauteur des côtés ?

Pour une hauteur inférieure à 2410 mm, coupez et cassez le côté à la hauteur requise, puis contrepincez les amorces de trou avec un foret de 5 mm. Pour une hauteur entre 2580 et 2700 mm, fixez le rehausseur sur le support côté.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une pince, d'une perceuse avec foret de 5 mm, et d'outils de coupe pour ajuster les côtés si nécessaire.

Le tuyau d'évacuation est-il fourni ?

Non, le tuyau et l'isolation de tuyau ne sont pas fournis. Ils doivent être achetés séparément.

Comment fixer la rehausse ?

Fixez les côtés, leurs supports et les rehausseurs de rehausse sur le couvercle de hotte avec 4 vis poêlier, rondelles éventail et écrous, et sur l'arrière avec 2 vis à tôle. Remontez chaque côté jusqu'au plafond et serrez les vis latérales.

Que faire si le boisseau dépasse du plafond ?

Fixez la plaque arrêté sur les trous inférieurs des côtés et remontez-la au maximum. Si nécessaire, cassez la plaque à la hauteur du plafond. Insérez-la par l'avant et fixez avec 4 vis à tôle.

Comment isoler le tuyau ?

L'isolant n'est pas fourni. Découpez et placez l'isolant sur la plaque supérieure, puis remontez la plaque en butée avec le plafond ou le boisseau. Isolez le segment entre la plaque inférieure et supérieure.

Comment fixer la façade de la rehausse ?

Pliez l'ergot de la façade à l'aide d'une pince, accrochez la façade aux côtés de la hotte de haut en bas entre le support de côté et le côté de rehausse. Rabattez les languettes du support de côté pour la bloquer.

Quelles sont les précautions de sécurité à prendre ?

Respectez les distances de sécurité par rapport aux matériaux combustibles. L'installation doit être réalisée par un professionnel pour garantir une évacuation correcte des fumées et éviter les risques d'incendie.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles sur demande auprès de SUPRA. Consultez le site www.supra.fr ou contactez le service client au 33 (0) 3 88 95 12 00. Références des pièces dans la notice.

MODE D'EMPLOI ODYSSEE 2 SUPRA

Rehausse de cheminette odysse/2 - vue éclatée

Rep.	Désignation	Qté
N	Cotés de la rehausse	2
O	Supports des cotés de la rehausse	2
P	Façade de rehausse	1
Q	Plaque supérieure de rehausse	1
R	Arrière de rehausse	1
S	Tuyau	non fourni
T	Isolation de tuyau	non fournie
U	Plaque d'isolation	à découvert
V	Plaque d'isolation	à découvert

Visserie fournie avec la rehausse

Rep.	Désignation	Qté
A	Vis à tôle HE 10x12,7	12
B	Vis poêlier	6
C	Rondelle évendant	6
D	Rondelle plate Ø 5	12
E	Ecrou M5	6

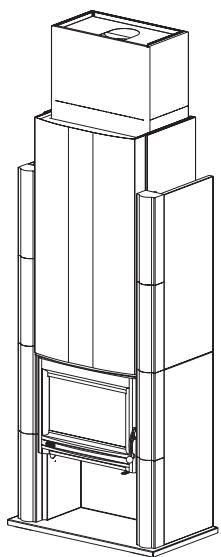

Principales étapes de l'installation de la cheminette

Préparation du mur pour le raccordement. Mise en place de la base de la cheminette. Raccordement du tuyau (non fourni). Montage de la hotte. Montage de la rehausse. Isolation du tuyau (matériau non fourni). Fermeture de la rehausse. Fermeture de la hotte. Montage de l'habillage de la base.

Hauteur totale	Rehausseur	Coté
< 2410 mm	non	coupé	3.2.a
2410 à 2580 mm	non	entier	3.2.a
2580 à 2700 mm	oui	entier	3.2.b

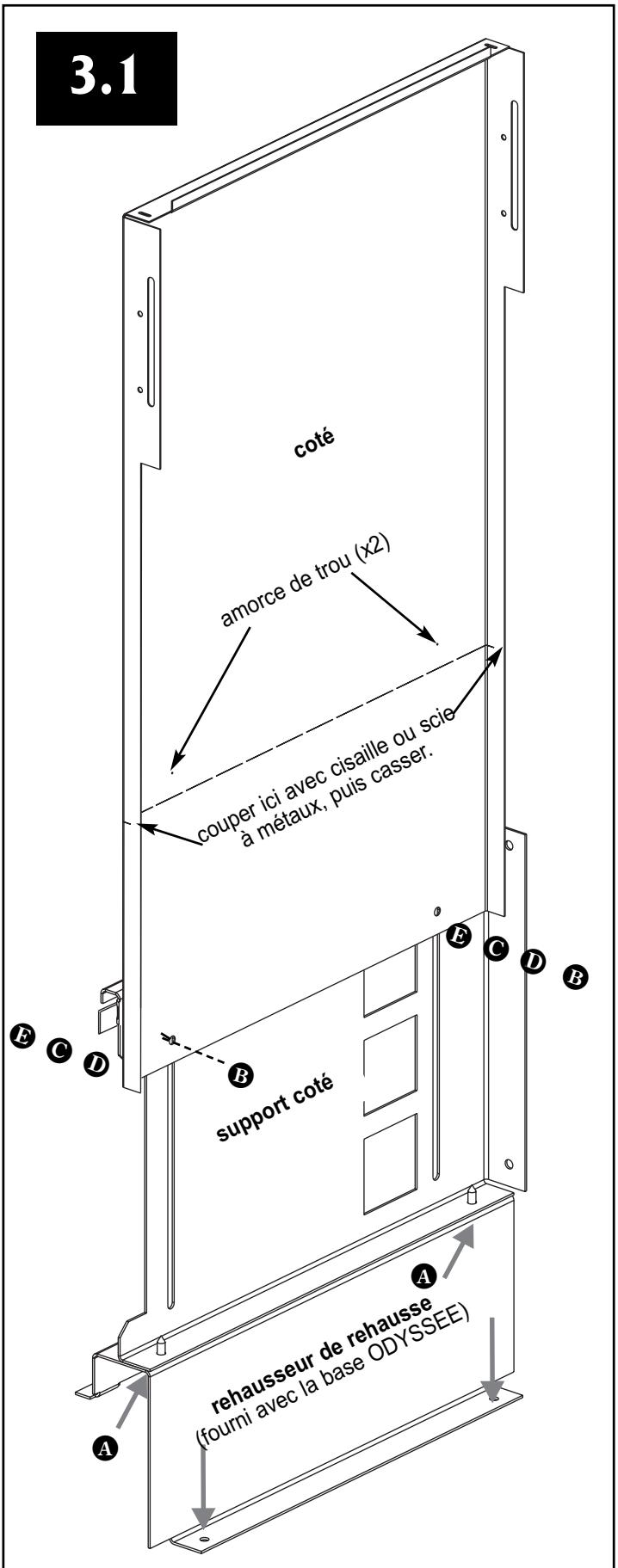

Assembler et positionner provisoirement le côté et le support côté sur la hotte pour évaluer la hauteur nécessaire du côté.

Si nécessaire, pour une hauteur totale inférieure à 2410 mm couper et casser le côté à la hauteur requise puis contrepincer les amorces de trou avec un foret 5 mm.

Pour une hauteur totale entre 2580 mm et 2700 mm, fixer le rehausseur sur le support côté.

Assembler définitivement le côté et le support côté avec 2 vis poélier, 2 rondelles éventail et 2 écrous.

Remonter chaque côté jusqu'au plafond et serrer les vis latérales (vis poélier).

3.2. a

H<2580 mm

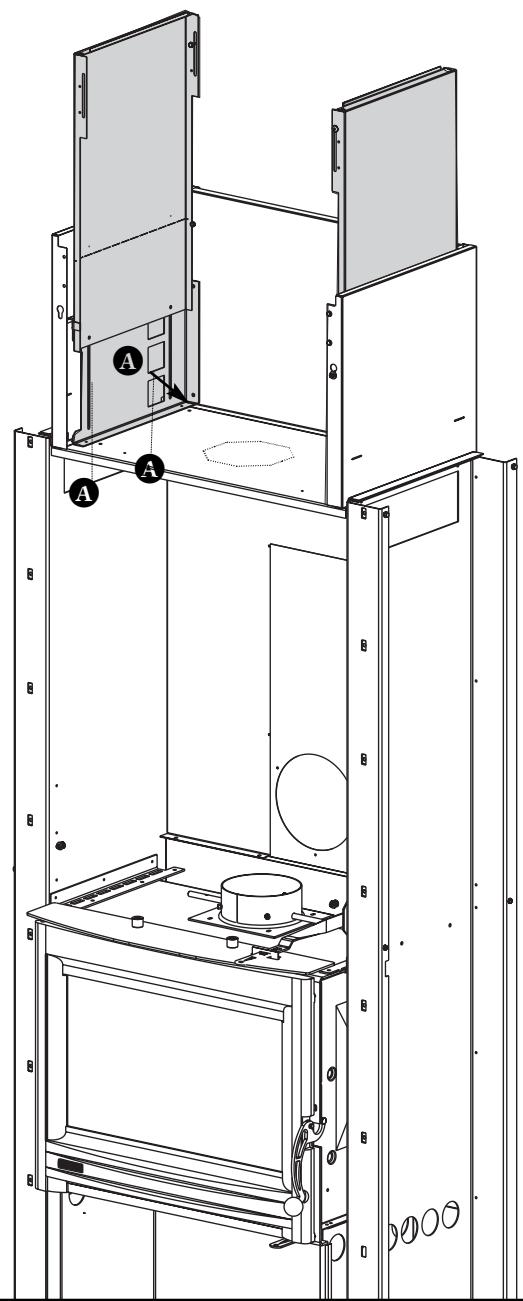

Fixer les côtés et leurs supports sur le couvercle de hotte et sur l'arrière (6 x A).

Remonter chaque côté jusqu'au plafond et serrer les vis latérales (vis poêlier).

Les opérations suivantes sont identiques avec ou sans rehausseur. Voir Fig. 3.3.

3.2. b

H>2580 mm

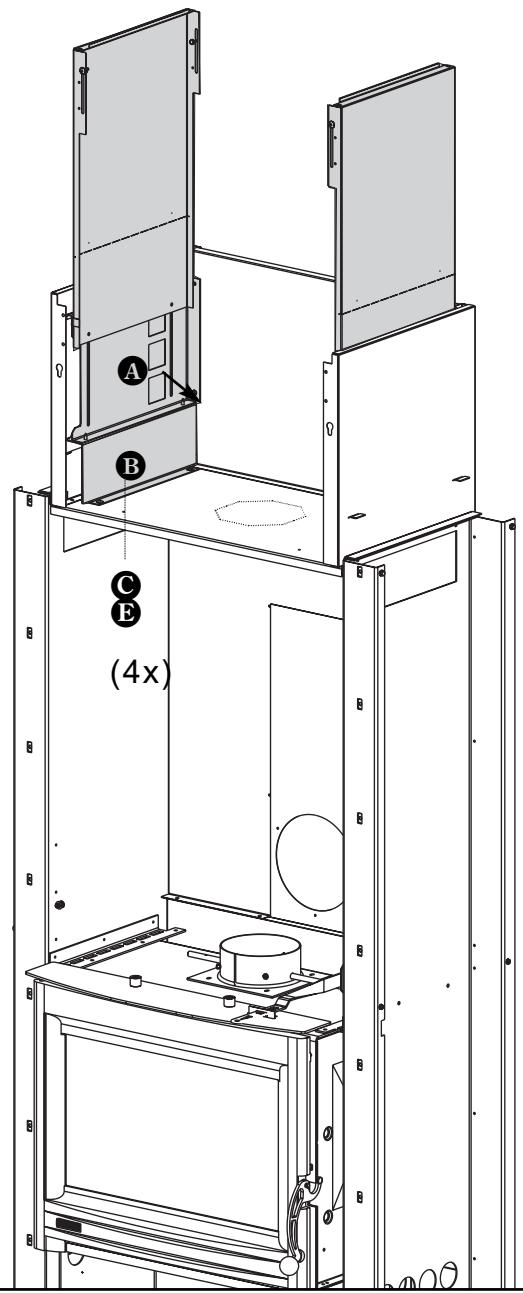

Fixer les côtés, leurs supports et les rehausseurs de rehausse sur le couvercle de hotte (4 × B + C + E) et sur l'arrière (2 × A).

Remonter chaque côté jusqu'au plafond et serrer les vis latérales (vis poêlier).

Les opérations suivantes sont identiques avec ou sans rehausseur.

3.3

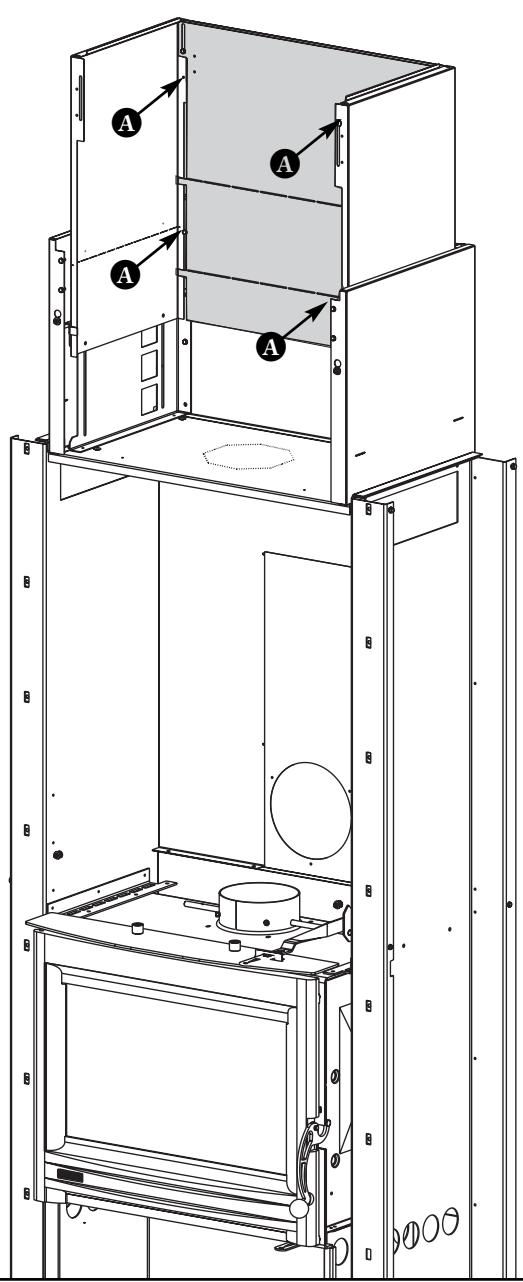

Si le boisseau dépasse du plafond, fixer la plaque arrêté sur les trous inférieurs des côtés et remonter celle-ci au maximum.

Si nécessaire, casser la plaque arrêté selon la hauteur du plafond.

Insérer la plaque par l'avant puis fixer avec 4 vis à tôle.

En cas de raccord arrêté, placer la plaque supérieure.

Fixer la plaque à l'arrière avec 2 vis à tôle et sur les côtés avec 2 vis poêlier avec rondelles à éventail et écrous (sans bloquer les vis).

Raccordement sortie arrêtée avec rehausse de hotte (optionnelle).

Poser l'isolant sur le couvercle de hotte.

Fixer la plaque supérieure de rehausse.

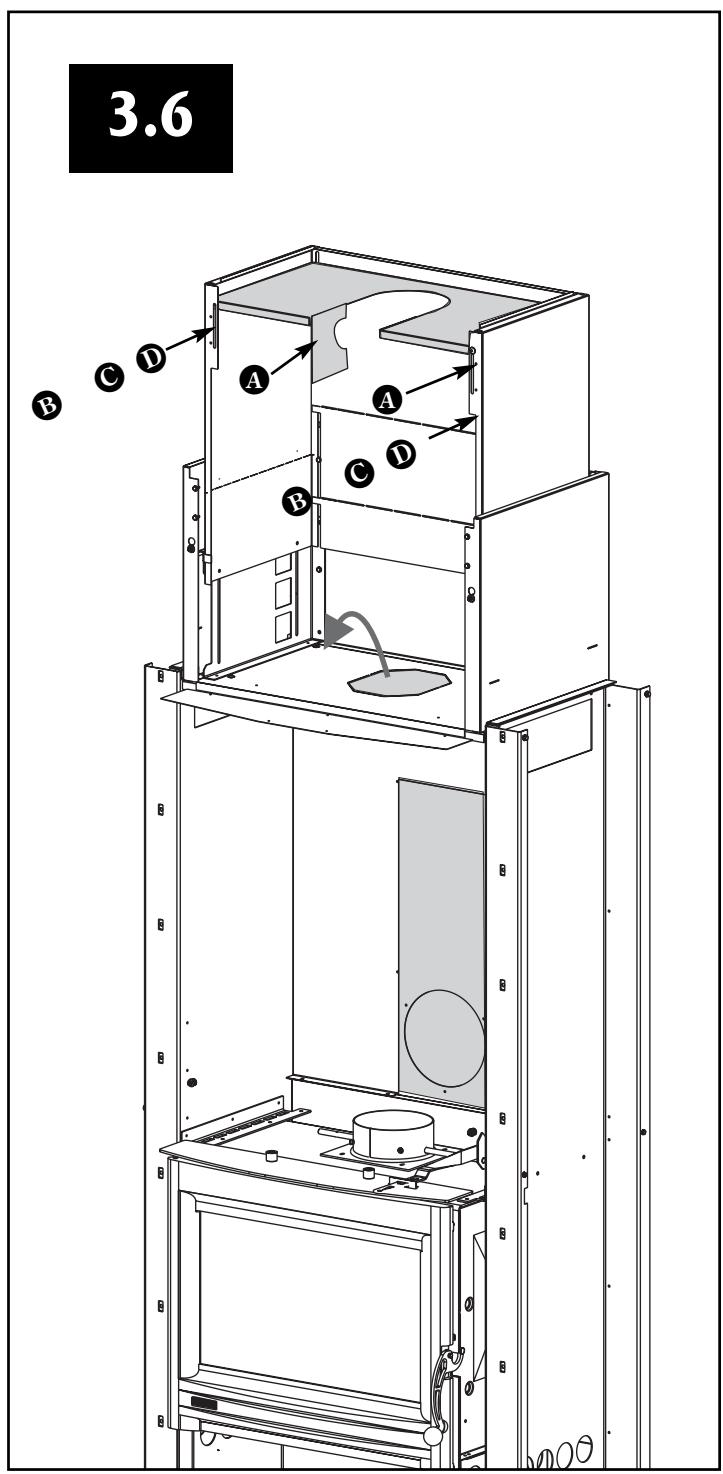

En cas de raccord vertical, placer la plaque supérieure.

Fixer la plaque à l'arrière avec 2 vis à tôle et sur les côtés avec 2 vis poêliers avec rondelles à éventail et écrous (sans bloquer les vis).

Plier le rabat de passage du tuyau dans la plaque supérieure.

Dégager l'obturator du couvercle pour permettre le passage du tuyau.

Placer le tuyau puis redresser le rabat.

Rabattez la languette supérieure.

Découper et placer l'isolant sur la plaque supérieure.

Remonter la plaque supérieure et l'isolant en butée avec le plafond ou le boisseau.

Serrer toutes les vis de la plaque supérieure.

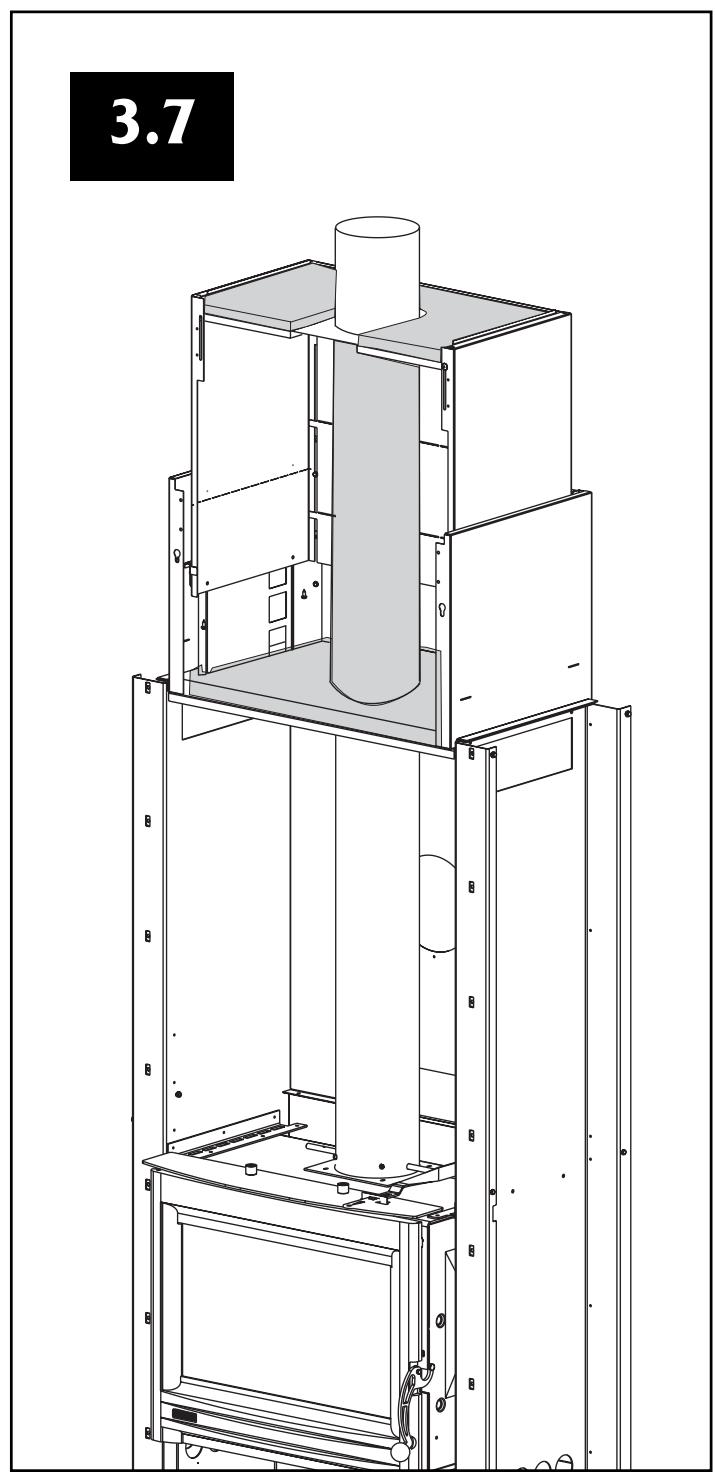

Placer l'isolant sur la plaque inférieure et isoler le tuyau (isolant non fourni, segment entre la plaque inférieure et supérieure).

Fixer le couvercle de rehausse. Plier l'ergot de la façade à l'aide d'une pince. Accrocher la façade aux côtes de la hotte de haut en bas (entre le support de côté et le côté de rehausse). Rabattre les languettes du support de côté de rehausse pour bloquer la façade.

Fixer la traverse avec 4 vis à tôle. Monter ensuite la façade de la hotte, conformément à la notice de la cheminette (fig. 7.8).
