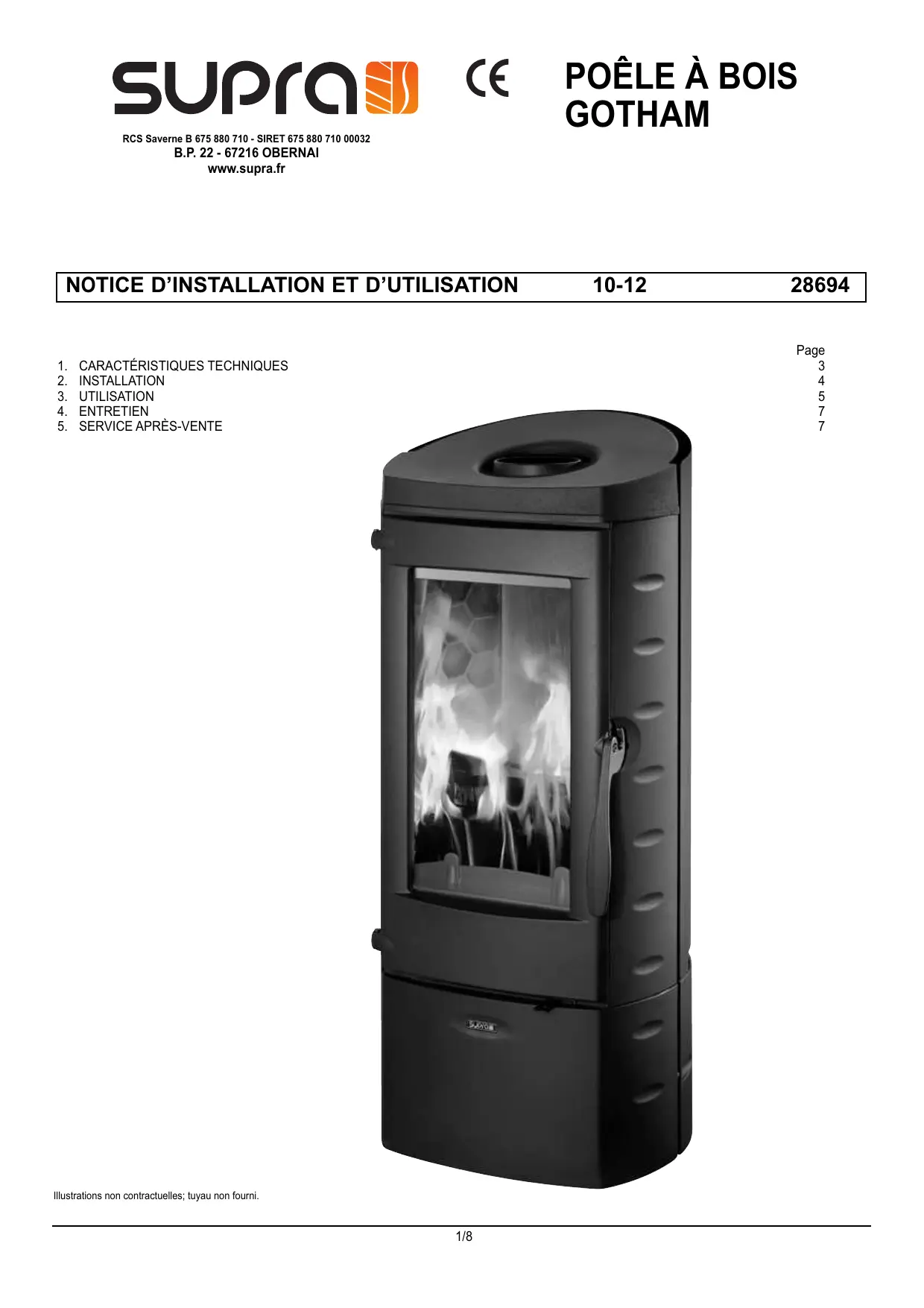

MODE D'EMPLOI GOTHAM 01 SUPRA
Vous avez acquis un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été vendu avec soin. Pour en tirer tous les avantages que vous êtes en droit d'en attendre, faites appel à un spécialiste de notre marque. Il réalisera l'installation dans les règles de l'art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l'entière responsabilité de l'installation finale.
Avant la première mise en service de votre poêle, lisez la présente notice d'installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

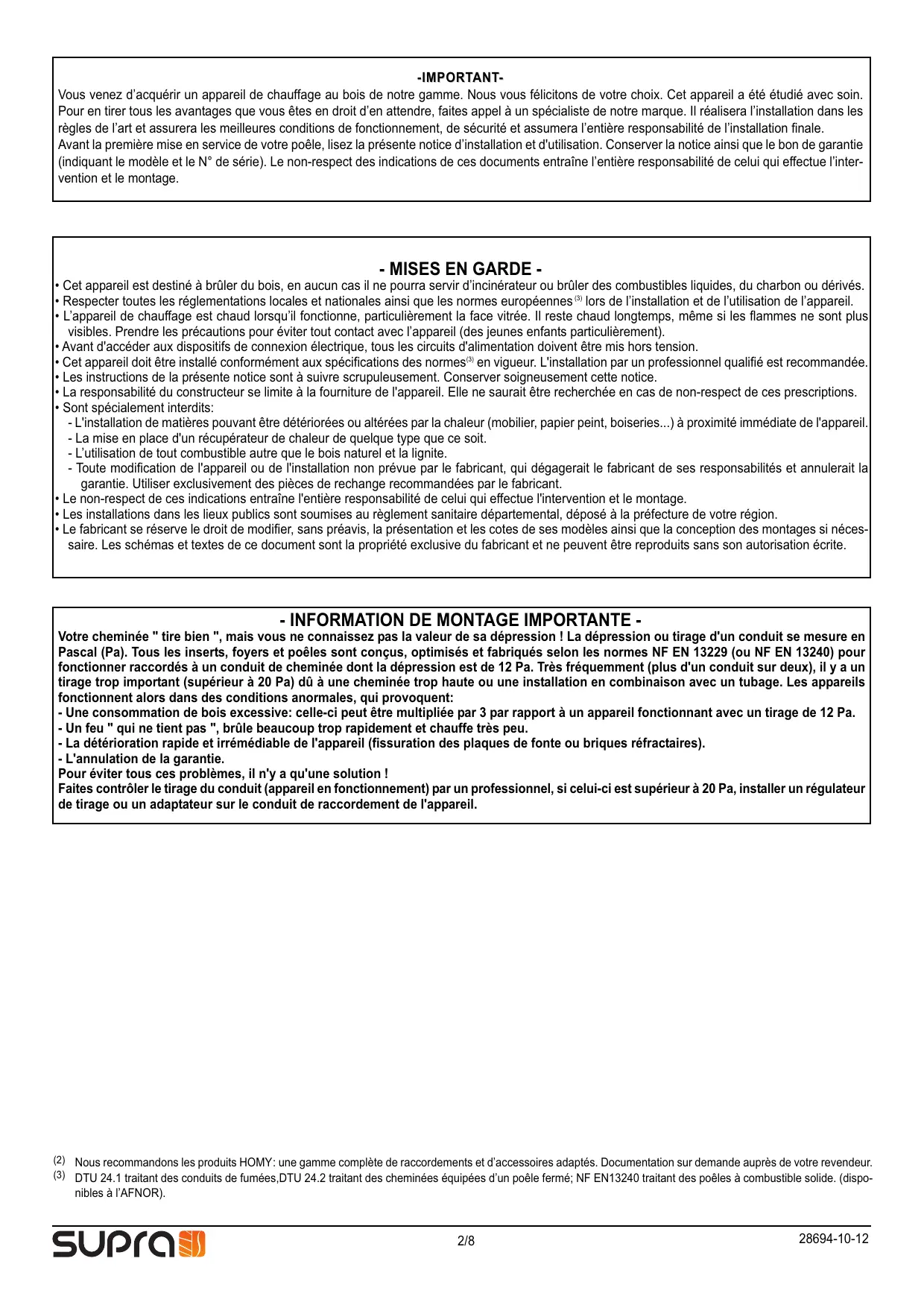

MISES en GARDE
Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés. Respecter toutes les réglementations locales et nationales ainsi que les normes européennes (3) lors de l'installation et de l'utilisation de l'appareil. L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement). - Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. Cet appareil doit être installé conformément aux spécifications des normes en vigueur. L'installation par un professionnel qualifié est recommandée. - Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. - La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être retenue en cas de non-respect de ces prescriptions. - Sont spécialement interdits:
- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.
- La mise en place d'un récapacitaire de chaleur de chaque type que ce soit.
- L'utilisation de tout combustible autre que le bois naturel et la lignite.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
- Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.
- Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.
Votre cheminée "tire bien", mais vous ne connaissiez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent : - Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa. - Un feu "qui ne tient pas", brûle beaucoup trop rapidement et chauffe très peu. - La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires). - L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution ! Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installer un régulateur de tirage ou un adaptateur sur le conduit de raccordement de l'appareil.
(2) Nous recommandons les produits HOMY : une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur. (3) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poêle fermé ; NF EN13240 traitant des poêles à combustible solide. (disponibles à l'AFNOR).

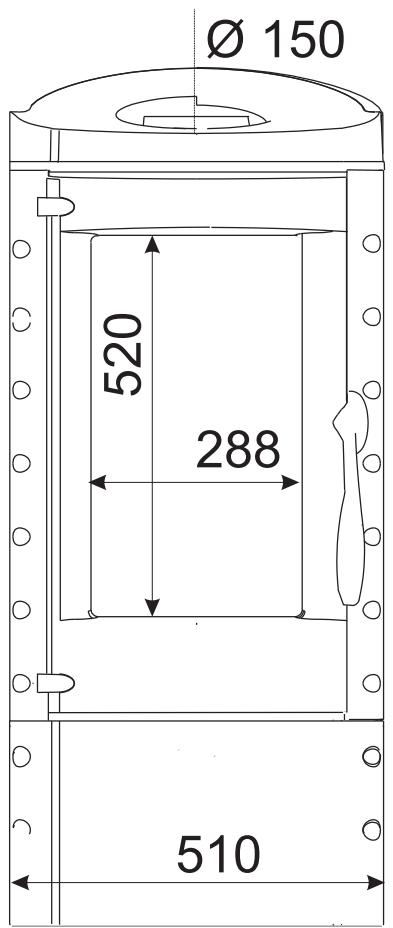

1. Caractéristiques techniques
| POÉLE CE | GOTHAM |
| Catégorie du poèle | Continu |
| Puisance calorifique nominale(1) | 14 kW |
| Fonctionnement portefermée uniquement | |
| Type de raccordement | vertical |
| Température moyenne des fumées portefermée | 327 °C |
| Rendement | 78 % |
| Taux de CO (13% O2) | 0,16 % |
| Taux de CO2 (13% O2) | 12,1 % |
| Taux de poussières (13% O2) | 32 mg/Nm3 |
| Combustibles | bois de chauffage |
| Taille des bûches | 33 cm |
| Charge horsaire nominale | 4 kg |
| Intervalle de rechargement | 1 h |
| Combustible de remplacement | lignite |
| Combustibles interdits | tous les autres dont charbons et dérivés |
| Débit massique des fumées | 12 g/s |
| Diamètre nominal liépart des fumées | 150 mm |
| Caracteristiques du conduit de fumées | |
| Dimensions minimales du boisseau | 20 x 20 cm |
| Ø mini tubage ou conduit métallique isolé | 150 mm |
| Hauteur mini du conduit au dessus de l'appareil | 4 m |
| Ventilation du local | 1,2 dm2 |
| Dépression (10 Pa = 1 mm CE) | |
| Allure nominale | 12 Pa ± 2 Pa |
| allure ralentie (mini admissible) | 6 Pa ± 1 Pa |
| Maxi admissible | 20 Pa |
| Poids net base/ brut | 135/160 kg |
| Plaque signalétique | au dos de l'appareil |
Accessoires fournis
Adaptateur de tirage AT15
Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN 13240.
2.1 Définition
Appareil de chauffage au bois destiné à être installé à proximité d'un mur, peut être déplacé sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de conduit de raccordement marqué CE, en tôle émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.

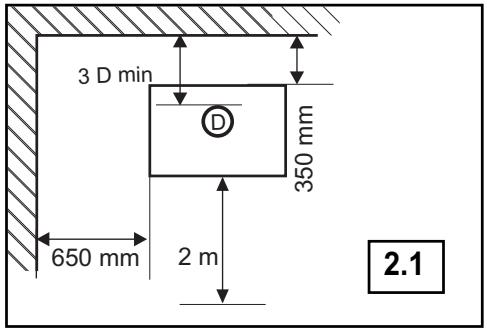

2.2 Distances d'installation (FIG. 3.1)
Quelle que soit l'orientation du raccordement (horizontal ou vertical), un écart conforme au schéma 3.1 doit être respecté entre le mur et les côtés et l'arête de l'appareil.

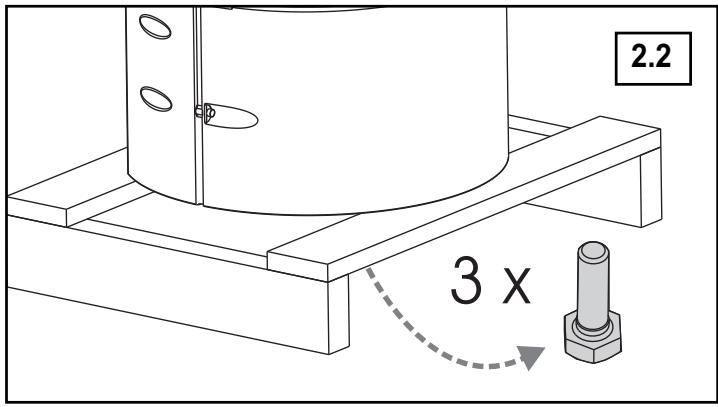

2.3 Mise en PLACE de l'appareil (FIG 2.2)
Déballage de l'appareil : retirer 3 vis et écrous de fixation de la palette. Installer le poêle sur un sol de capacité portante suffisante. Si le sol existant n'est pas satisfaisant, réaliser les travaux afin que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poêle à son emplacement définitif, le mettre à niveau. Dans la zone de chargement, nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.
2.4 Déflecteur de fumées (FIG 2.3)
Le déflecteur de fumées est constitué d'une partie en inox (en dessous) et d'une partie en vermiculite (au-dessus). Il améliore l'échange de chaleur et facilite la récupération des suies lors du ramonage. À la livraison, le déflecteur est monté dans l'appareil. Avant de installer définitivement le poèle à bois, monter et démonter le déflecteur à plusieurs reprises, afin de se familiariser avec cette manipulation.
- Introduire le déflecteur (partie métallique vers le bas) en diagonale dans l'appareil et le mettre en position quasi-verticale.
- Lever l'arrière du déflecteur, de manière à le poser sur les pattes d'accrochage, situées dans le corps de chauffe, en haut et vers l'avant. Centrer le déflecteur entre les 2 pattes d'accrochage.
- Abaisser l'arrière du déflecteur et le bloquer dans la plaque d'étai.
Entrée d'air
Une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de: 1 dm²
Ne pas faire fonctionner le poêle si une hotte d'évacuation est en service.
Conduit de fumées
Traiter avec vigilance et attention ce point de l'installation. Le raccordement de cet appareil sur un conduit collectif est interdit. Si le conduit existe : le faire ramoner mécaniquement (hérisson), - faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Si le conduit n'est pas compatible (ancien, fissuré, fortement encrassé) : - adressez-vous à un spécialiste pour sa remise en état suivant les règlementations en vigueur.
TUYAUX de raccordement
Utiliser des conduits T450 (minimum), émaillés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la pièce où est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement.
Le tuyau ne dépassera pas à l'intérieur du conduit et les emmanchements seront démontables et étanches.
Respecter une distance minimale de 3 × le diamètre entre le conduit de raccordement et le mur d'adossement.
Éviter une trop longue partie horizontalement avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.
Pour faciliter le réglage du poêle,
l'installation de l'option adaptateur de tirage AT15 est recommandée
Attention
- Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
- Laisser un espace de 5 cm minimum entre le fond du poêle et le dessus des buches.
- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les commandes.
- Le rayonnement calorifique au travers de la vitre impose l'éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.
3.1.1. Bois
Brûler exclusivement du bois de chauffage, en buches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.
- Préférer les feuillus durs (bouleau, charme, hêtre...),
- Éviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
- Proscrive absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
- Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.
3.1.2. Lignite
En utilisation nominale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appareil ne doit pas être utilisé pour brûler des déchets domestiques!
3.2. TIRAGE
La dépression à chaud du conduit de fumées de l'appareil ne doit jamais dépasser 20 Pa. Si le tirage est supérieur, installer un adaptateur de tirage. Consulter votre revendeur pour effectuer une mesure du tirage lors de l'installation de l'appareil. La présence d'une ventilation mécanique contrôlée (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, la VMC doit être en marche lors de la mesure de tirage.
3.3. Premier allumage
Enlever les étiquettes autocollantes (sauf signalétique), les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le déshumidificateur.
Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.
Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.
3.4.1. Allumage

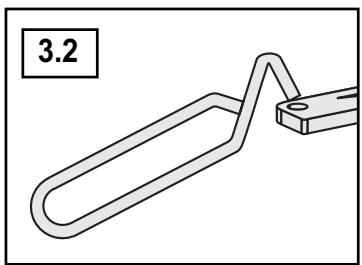

Etaler du papier froissé, recouvrir de petit bois et de buchettes. Placer les commandes conformément au tableau 3.1 (allumage). Allumer et fermer la porte de chargement. Attendre la formation de braises. Lorsque le feu a pris, charger 2 buches et mettre les commandes en position "allure nominale" (tableau 3.1). Charger en plusieurs fois et non de manière excessive. À l'allumage, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d'obtenir le tirage normal.
ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...
| Tableau 3.1 | Air de combustion | Air de voir |
| Allumage (cf § 3.4.1) | gauche | gauche |
| Allure nominale (cf § 3.4.3) | milieu | milieu |
| Allure réduite (cf § 3.4.5) | ajuster | milieu |
| Allure ralentie (cf § 3.4.4) | droite | droite |
Tableau 3.2 Adaptateur de tirage (option)
| Allumage | ouvert |
| Allure nominale | variable selon tirage |
| Allure réduite | variable selon tirage |
| Allure ralentie | fermé |
3.4.2. Rechargement
Recharger le poêle quand il n'y a plus qu'un lit de braises, sans flammes. Ouvrir l'adaptateur de tirage (optionnel). Ouvrir lentement la porte (avec la main froide) pour éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte. Charger en plusieurs fois et non de manière excessive. Disposer la charge de bois vers le fond de l'appareil, pour éviter les chutes de braises. 2 à 3 bûches (environ 4 kg par heure) suffisent pour atteindre l'allure nominale.
3.4.3. Allure nominale
Régler les commandes conformément au tableau 3.1. La quantité de combustible détermine l'intensité du feu. Le fonctionnement correct du poêle dépend de l'alimentation en air frais. Pour réduire l'entretien, privilégier le fonctionnement à allure nominale.
3.4.4. Allure ralentie
Égaliser la couche de braises, charger 2 à 3 buches, faire prendre le feu puis fermer toutes les commandes afin que les buches se consument. La tenue du feu dépend de la qualité du combustible et du tirage. Si possible, développer la commande d'air de vitre ouverte. Après tout fonctionnement ralenti, faire un feu vif pour réchauffer le conduit et chasser les condensations causées par la combustion ralentie.
Eviter de fonctionner à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas évacuées avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois, vitre) est ainsi plus important.
3.4.5. Ajustement de la puissance réduite
Pour ajuster la puissance de l'appareil, réduire la charge de bois (2 bûches ; 2 à 2,5 kg/heure) plutôt que réduire/fermer l'air de combustion.
3.5. En cas d'incident
En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation,...), fermer rapidement la porte de chargement et toutes les commandes du poêle. Ne pas verser d'eau sur le foyer. Avertir les pompiers.
4.1 Décondrage
Garder l'accès libre pour le nettoyage de l'appareil et du conduit. Attendre que l'appareil soit refroidi.
- Nettoyer la grille foyer amovible.
- Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d’entraîner sa déformation et perturbe la combustion.
- Replacer le cendrier et la grille avant le chargement.
4.2 Entretien de la façade et des côtés
Pour nettoyer le poèle, ne pas utiliser d'eau, de solvant ou de produit abrasif (même légèrement) mais uniquement un chiffon doux sec.
4.3 Nettoyage de la VITRE
Nettoyer le vitrage à froid, avec un chiffon humide et de la cendre de bois. Le système de balayage d’air permet de conserver la vitre la plus propre possible. Toutefois, en fonctionnement normal, un léger noircissement peut apparaître dans certaines zones de la vitre. Au ralenti, le balayage de vitre est moins efficace.
4.4 Ramonage obligatoire
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir le carnet de ramonage par l'entreprise et conserver la facture. Nettoyer les tuyaux de raccordement en les dévissant de la buse de raccordement.
Après le ramonage du conduit, replacer le déflecteur de fumée (fig. 2.3). Avant toute nouvelle utilisation du poêle, vérifier que tous les éléments sont bien en place.
4.5 Entretien ANNUEL
Après chaque saison de chauffe, effectuer un nettoyage complet du poêle et vérifier le bon fonctionnement des parties mobiles de l'appareil. Vérifier l'état des joints et des pièces en contact avec la flamme.
5. Service après-vente
L'appareil compte des pièces d'usure à contrôler lors de l'entretien annuel. Le revendeur peut fournir les pièces de rechange nécessaires.
Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pièces de rechange fournies par le fabricant.
