MODE D'EMPLOI VALLOIRE 2 SUPRA
Vous avez acquis un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été fabriqué avec soin. Pour en tirer tous les avantages que vous avez le droit d'en attendre, faites appel à un spécialiste de notre marque. Il réalisera l'installation dans les règles de l'art et les meilleures conditions de fonctionnement, de sécurité et assumera l'entière responsabilité de l'installation finale. Avant la première mise en service de votre poêle, lisez attentivement le fascicule "Recommendations pour l'installation des appareils de chauffage au bois" ainsi que la présente notice d'installation et d'utilisation. Ces documents sont indissociables. Ils se complètent mutuellement et doivent être conservés ainsi que le bon de garantie (indiquant le modèle et le N° de série). Le non-respect des indications de ces documents entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
CHARACTERISTIQUES TECHNIQUES
PAGE 3
DIMENSIONS
PAGE 4
PREPARATION DU SITE EXISTANT
PAGE 5
PRINCIPLE DE RACCORDEMENT
PAGE 6
NOMENCLATURE ET VUES ÉCLATÉES
PAGE 10
VISSEIRE FOURNIE ET OUTILLAGE NÉCESSAIRE
PAGE 12
PREPARATION AU RACCORDEMENT
PAGE 13
INSTALLATION DE LA CHEMINETTE
PAGE 14
UTILISATION
PAGE 22
NETTOYAGE ET ENTRETIEN
PAGE 23
11 GARANTIE
PAGE 23
10.1 Décondrage
Garder l'accès libre pour le nettoyage de l'appareil et du conduit. Le décendrage se fait avec un tisonnier et une balayette (non fourni).
Attendre que l'appareil soit refroidi.
- Nettoyer la grille. Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
- Replacer le cendrier et la grille avant le chargement.
10.2 Entretien des éléments de FACADE
Pour raviver l'aspect du cadre de porte, ne pas utiliser de produit abrasif (même légèrement) mais uniquement de l'eau chaude savonneuse appliquée avec un chiffon doux ou une éponge naturelle. Essuyer immédiatement.
10.3 Nettoyage de la VITRE
Nettoyer le vitrage à froid, avec un chiffon humide, trempé dans de la cendre de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois, un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre n'est pas efficace.
10.4 Ramonage obligatoire
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Faire remplir le carnet de ramonage par l'entreprise et conserver la facture.
Apures le ramonage du conduit, Replacement the deflecteur de fumée (fig. 3. 3). Avant toute nouvelle utilisation du poèle, vérifier que tous les éléments sont bien en place.
10.5 Entretien ANNUEL
Apurez chaque saison de chauffe, effectuer un nettoyage complet du poêle et vérifier le bon fonctionnement de toutes les parties mobiles de l'appareil.
- Ne vider les cendres que lorsque celles-ci sont complètement refroidies.
- Ne pas aspirer de cendres chaudes.
- Ne pas jeter de cendres chaudes dans la poubelle.
Service apres-vente
L'appareil compte des pièces d'usure à contrôler lors de l'entretien annuel. Le revendeur peut fournir les pièces de rechange nécessaires. N'utiliser que des pièces de rechange fournies par le fabricant. Ne pas attendre pour passer commande, en saison de chauffe les délais peuvent augmenter.
Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique.
Si la niche sous l'appareil sert de réserve de bois, celle-ci ne doit jamais être totalement obturée : une section libre frontale d'au moins 600 cm² doit rester libre en permanence. Dans tous les cas, laisser au moins un espace de 5 cm entre le fond de l'appareil et le dessus des buches. Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement. Le rayonnement calorifique au travers de la vitrocéramique nécessite l'éloignement de toute matière pouvant être déteriorée ou altérée par la chaleur (mobilier, papier peint, boiseries...). Une distance de 1 m évitera tout risque. Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes. Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque. Même après extinction de l'appareil, la porte et les organes de manœuvre peuvent rester très chauds ! Il est nécessaire de prendre des précautions afin d'éviter que les enfants ne s'approchent de l'appareil tant que celui-ci n'est pas complètement refroidi.
9.1.1. Bois
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20% d'humidité maximum. - Préférer les feuillus durs (bouleau, charme, hêtre... ), - Éviter les feuillus tendres (tilleul, marronnier, saule, peuplier) - Proscrire absolument les résineux (pin, sapin,...) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie... ) et les déchets domestiques (végétaux ou plastiques). - Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.
9.1.2. Lignite
En utilisation nominale (de jour) ou au ralenti (de nuit), en association ou non avec le bois, la briquette de lignite est un combustible économique. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appareil ne doit pas être utilisé pour brûler des déchets domestiques!
9.2. TIRAGE
La dépression du conduit de fumées du poêle ne doit jamais excéder 20 Pa à chaud. Dans le cas où le tirage serait supérieur, l'installation d'un adaptateur de tirage est indispensable. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du poêle. La présence d'une VMC (Ventilation Mécanique Contrôlée) peut influencer la valeur de la dépression, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure.
9.3. Premier allumage
- Enlever les étiquettes autocollantes (hors signalétique), les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.
- Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.
Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.
9.4.1. Allumage
Etaler du papier froissé sur la grille, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 8. 2 (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (Fig. 8. 2). Il est préférable de charger en plusieurs fois que de manière excessive. À l'allumage, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d'obtenir le tirage normal.
ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...
9.4.2. Rechargement
Recharger la cheminette quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte (avec la main froide) afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte.
9.5. ALLURE nominale
- Régler les commandes conformément au schéma 8.8. b.
- L'intensité du feu est déterminée par la quantité de combustible.
- Le bon fonctionnement du poêle dépend de l'alimentation suffisante en air frais (cf §3).
9.6. Chargement
Il est préférible de charger en plusieurs fois que de manière excessive. Disposer la charge de bois vers le fond du foyer, pour éviter les chutes de braises.
Deux bûches de bois de chauffage suffisent à atteindre l'allure normale (cf § 1 caractéristiques techniques).
9.7. Fonctionnement de NUIT
Égaliser une couche de braises, charger 2 à 3 buches, laisser prendre le feu puis fermer tous les registres. Le matin, faire un feu vif pour réchauffer le conduit et chasser les condensations occasionnées par la combustion ralentie.
9.8. Fonctionnement en demi-saison
Éviter de fonctionner à allure réduite pendant de longues périodes. La température des fumées n'est pas suffisante, et celles-ci ne peuvent pas être évacuées avant leur condensation dans le conduit.
9.10. En cas d'incident
En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation, vents très violents, ...), fermer rapidement la porte de chargement et fermer toutes les commandes du poêle. Ne pas verser d'eau sur le foyer ; avertir les pompiers.
Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés. - Respecter toutes les réglementations locales et nationales ainsi que les normes européennes (3) lors de l'installation et de l'utilisation de l'appareil. L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement). - Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension. - Cet appareil doit être installé conformément aux spécifications des normes (3) en vigueur. L'installation par un professionnel qualifié est recommandée. - Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice. - La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions. - Sont spécifiquement interdits - L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil - La mise en place d'un récapacitéur de chaleur de quelque type que ce soit. - L'utilisation de tout combustible autre que le bois naturel et la lignite. - Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant. Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage. - Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région. Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être produits sans son autorisation écrite.
- CHARACTERISTIQUES TECHNIQUES
| CHEMINETTE | VALLOIRE 2 |
| Catégorie du poèle | Continu |
| Puisance calorifique nominale (1) | 12 kW |
| Fonctionnement portefermée uniquement | |
| Type de raccordement | horizontal ou vertical |
| T°C moyenne des fumées (fonct. intermittent) | 388 °C |
| Rendiment | 70, 2 % |
| Taux de CO (à 13% O2) | 0,27 % |
| Combustibles | bois de chauffage |
| Taille des bùches maxi. | 58 cm |
| Charge horaire nominale/maxi | 3, 9 kg/12 kg |
| Combustibles interdits | tous les autres, dont charbons et dérivés |
| Diamètre nominal depuis des fumées (buse mâle) | 200 mm |
| Caracteristiques du conduit de fumées | |
| - Dimensions minimales du boisseau | 20x20 cm |
| - Ø mini tubage ou conduit métallique isolé | 180 mm |
| - Hauteur mini du conduit au dessus de l'appareil | 4 m |
| - Ventilation du local | 1 dm2 |
| Dépression (10 Pa = 1 mm CE) | |
| - Allure nominale | 12 Pa ± 2 Pa |
| - Allure réduite (mini admissible) | 6 Pa ± 1 Pa |
| - Maxi admissible | 20 Pa |
| - Poids net / brut base (kg) | 232/265 |
| - Poids net / brut cache-tuyau (kg) | 28/40 |
| - Plaque signalétique | sur le fond de bûcher |
| Options disponibles | |
| - KTE 152 accélérateur de convection | |
| - Kit 4 buses Ø 125 distribution d'air chaud | |
| - AT03 adaptateur de tirage |
(1) Puissance nominale en fonctionnement porte fermée, selon essais suivant EN13240. (2) Nous recommandons les produits HOMY : une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur. (3) NFP 51.201 (DTU 24.1) traitant des conduits de fumées, NFP 51.202 (DTU 24.2) traitant des cheminées équipées d'un foyer fermé ; NF EN 13229 Foyers ouverts et inserts à combustible solide. (disponibles à l'AFNOR - Tour Europe - Cedex 07 - 92080 Paris La Défense).
CHEMINETTE VALLOIRE 2 - DIMENSIONS
2.1
8.1 Mise en PLACE du déflexeur de fumées
Le déflecteur permet un échange de chaleur efficace et facilite le nettoyage des suies après le ramonage. À la livraison, le déflecteur est en place dans le foyer. Avant de terminer l'installation, il peut être utile de se familiariser avec les opérations de pose et de dépose du déflecteur.
- Accrocher l'avant du déflecteur, quasiment à la verticale, sur les 2 pattes situées à l'intérieur du foyer, en haut à l'avant.
- Relever l'arrière du déflecteur en le faisant glisser vers l'avant de l'appareil.
- Reposer les 2 encoches situées à l'arrière du déflecteur sur les 2 vis situées au-dessus de la plaque d'âtre.
Patte de fixation Plaque d'âtre
Deflecteur
8.2 Organes de manoeuvre
Réglage de l'air de combustion 8.8. b Fermé (0)
Allumage normal (1)
Allumage (S)
Ouverture-Fermeture de la porte de chargement 8.8. c Utiliser la main-froide
Lors du fonctionnement de l'appareil, les différents organes de manœuvre peuvent atteindre des températures très élevées.
Il est donc indispensable d'utiliser la main froide pour toute manipulation.
Le kit de ventilation KTE152 (disponible en option) est destiné à accélérer la circulation de l'air de convection (afin de chauffer plus rapidement les locaux).
La procédure de montage du kit de ventilation (simple et rapide) est indiquée dans le manuel d'installation du kit KTE152.
Composé de 2 ventilateurs électriques axiaux, le kit de ventilation KTE152 peut être installé après la mise en service de la cheminette pour améliorer l'efficacité de la chauffe.

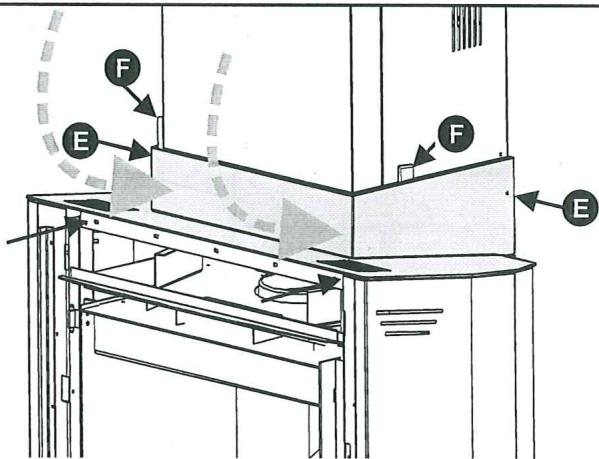

7. Finition de la cheminette
Positionner le cache-tuyau, puis fixer avec les 6 vis fournies.
Monter la façade de porte et la fixer avec les 2 vis métriques d'origine. Retirer les protections. Version INOX : Retirer le film de protection avant de fixer la façade (cf 8.7. c). Desserrez l'écrou de 2 tours ; retirez le film de protection et desserrez l'écrou.
Attention à ne pas rayer le cache-tuyau! (protéger si nécessaire) Poser et fixer le couvercle. Utiliser 2 vis E fournies et les vis d'origine. Caler les positionneurs en silicone pour parfaire le centrage du cache-tuyau.
Retirer le film de protection des enjoliveurs inox
Information de montage importante
Votre cheminée "tire bien", mais vous ne connaissez pas la valeur de sa dépression! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent
- Une consommation de bois excessive, celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.
- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
- La dépréciation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires). - L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution ! Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage sur le conduit de raccordement de l'appareil.
Sol
S'assurer que le sol existant est capable de supporter la charge totale constituée par l'appareil. Dans le cas contraire, il faudra le renforcer.
Dans la zone de chargement, nous recommandons la mise en place d'un revêtement de sol incombustible, facile d'entretien (carrelage par exemple).
Murs
La cheminette Valloire 2 peut être installée contre tout type de mur, mais il est nécessaire de retarder les revêtements muraux usuels de type papier peints et textiles. En cas de renouvellement des revêtements muraux, nous préconisons l'usage d'une finition de classification M1.
Plafonds
La zone d'emprise du cache tuyau sera obligatoirement de type M0 et isolée avec de la laine de roche ou un matériel de protection thermique. Retirer impérativement les éléments combustibles (type dalle de plafond sur une largeur de 50 cm autour du cache tuyau).
Environnement latéral
Les abords de la cheminette doivent être exempts de tout matériel combustibles (rideaux, étagères,...) jusqu'à 30 cm de distance.
Ne pas placer d'objets et/ou de matériaux combustibles à moins de 1 m de la vente du
Évacuation des produits de combustion
Prêter une vigilance extrême au contrôle ou à la réalisation de l'évacuation des fumées (cf. DTU 24.1 et DTU 24.2).
Si le conduit de fumée existe, il convient.
- de le faire ramoner par un moyen mécanique (hérisson),
- de faire vérifier l'état physique du conduit (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Dans le cas d'un conduit non compatible (ancien, fissure, fortement encrassé), il est nécessaire de réaliser:
- soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
- soit un chemisage,
- soit un conduit neuf, ajusté, construit par une entreprise ayant les qualifications requises.
Traversée de plafonds et de planchers
Les conduits de fumée doivent être disposés avec un écart minimal de 16 cm entre la paroi intérieure du conduit et l'élément combustible le plus proche.
Entrées d'air
Une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants est nécessaire au bon fonctionnement de l'appareil dans les habitations fortement isolées et/ou équipées d'un système mécanique de ventilation (VMC ou hotte aspirante). Cette arrivée d'air ne doit pas déboucher dans l'enceinte de la cheminette. Cette arrivée doit pouvoir être obturée en cas de nonfonctionnement du foyer et doit avoir une section minimale libre de 1dm².
Raccordement du foyer
Le raccordement doit se faire par la voie la plus directe, dans la pièce où se trouve l'appareil, sans pente négative et doit être visible sur tout son parcours.
Réaliser le raccordement avec des conduits métalliques T450: - tôle noire d'épaisseur mini 2 mm. - tôle émailée d'épaisseur mini 0,6 mm. - acier inox d'épaisseur mini 0,4 mm - ou avec des tubages polycombustibles rigides ou flexibles. Ce type de tubage est justiciable d'un avis technique.
L'aluminium, l'acier aluminium et l'acier galvanisé sont interdits.
Raccorder le foyer selon l'un des schémas proposés (fig. 5.3, 5.4, 5.5).
Si la dépression du conduit de fumée est supérieure à 20 Pa (cf § 2), la
pose d'un régulateur de tirage est obligatoire.
Si la dépression du conduit de fumées est supérieure aux valeurs préconisées dans le tableau des caractéristiques techniques, la pose de notre kit coupe-tirage est obligatoire.

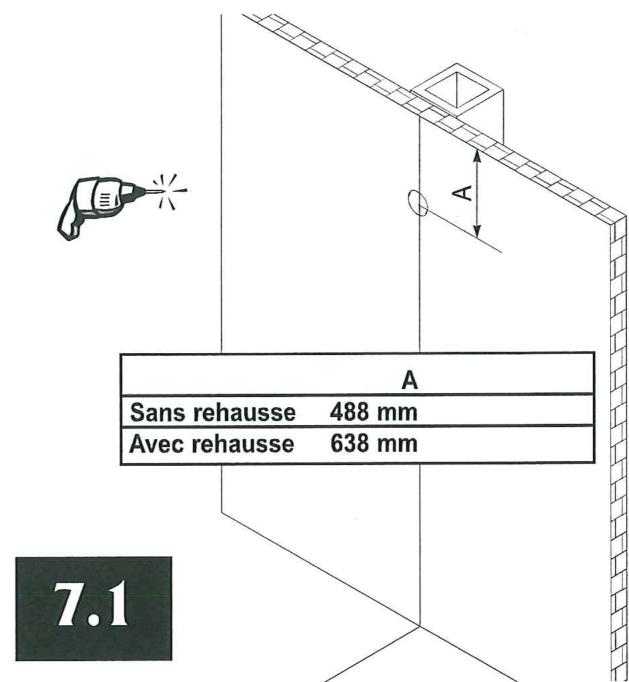

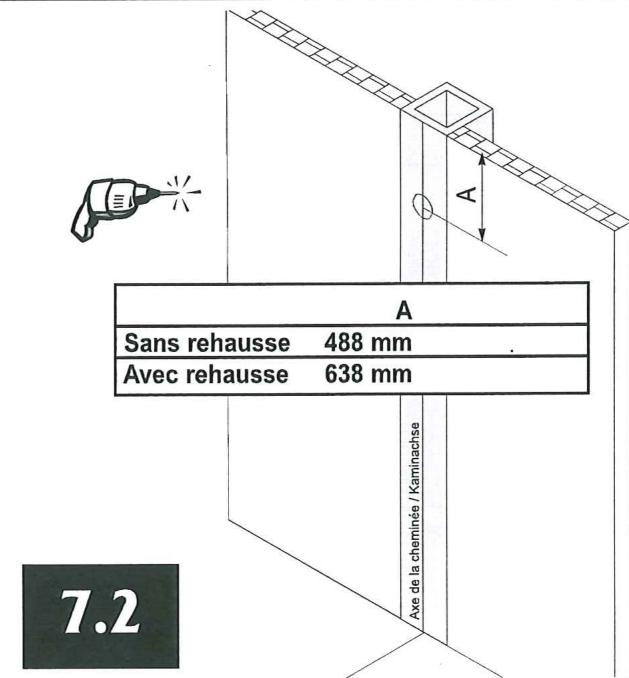

Raccordement horizontal
Poser la plaque d'isoation (non fournie) face alu vers le bas.
Poser les plaques d'isolation (non fournies) face alu vers le bas.
Raccorder l'appareil conformément aux normes en vigueur. (cf § 1)
Astuce : Si un tubage est utilisé, il peut être emboîté sur la buse avant de visser celle-ci par l'intérieur. Nous recommandons la mise en place d'un adaptateur de tirage AT03 à installer avant d'effectuer le raccordement (cf § 3).
4. Mise en PLACE de la BASE
Centrer l'appareil par rapport au cache-tuyau. Contrepercer l'arête du cache-tuyau 4 mm. Brider l'ensemble avec 2 vis n°10 à tôle. Remonter le foyer dans la base.

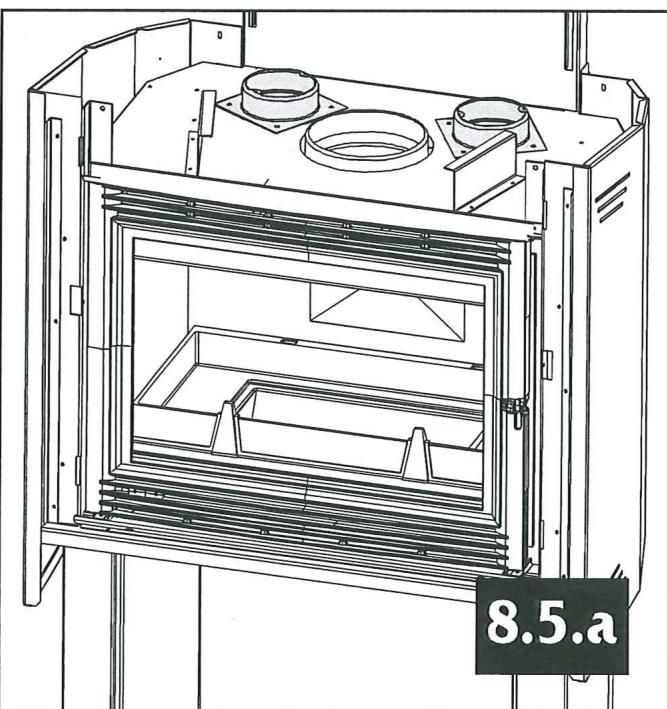

5. OPTION - Distribution d'air CHAUD
Le kit de buses de 0125 mm (disponible en option) permet de distribuer l'air chaud dans d'autres pièces. Utiliser exclusivement de la gaine flexible isolée (non fournie).
Visser chacune des buses avec 4 vis à tôle. Détacher les obturateurs prédecoupés sur le support de cache-tuyau.
Tracer le perçage du mur selon les obturations du support de cache-tuyau.
Percer le mur. Passer la gaine flexible isolée de 0 125 mm jusqu'à la pierce à chauffer. Le cheminement de la gaine doit éviter les pentes négatives et les distances excessives.
Fixer fermement chaque gaine à une buse (des colliers métalliques auto-serrants par exemple).
Le kit de ventilation KTE152 (disponible en option) est destiné à accélérer la circulation de l'air de convection (afin de chauffer plus rapidement les locaux).
RACCORDEMENT VERTICAL Schéma de principe cheminée "type"
4.1
1 Cheminette 2 Plaque d'arrêt 3 Pattes de fixation 4 Faux-plafond Supports de faux-plafond 6 Cache-tuyau 7 Tuyau de raccordement (non-fourni) 9 Kit de ventilation KTE 152 (option) 10 Mur d'appui 11 Conduit de cheminée 12 Isolation (non-fournie)
Schéma de principe cheminette "type"
4.2
1 Cheminée 2 Plaque d'arrêt 3 Pattes de fixation 4 Faux-plafond Supports de faux-plafond 6 Cache-tuyau 7 Tuyau de raccordement (non-fourni) 8 Manchette de raccordement 9 Kit de ventilation KTE 152 (option) 10 Mur d'appui 11 Paroi du conduit de cheminée 12 Matériaux de remplacement, incombustible 13 Manchette en terre cuite pour le mur, 250 mm (non fournie) 14 Manchette en terre cuite pour le conduit, 200 mm (non fournie) 15 Isolation (non-fournie) 16 Isolant
ATTENTION: le tuyau de raccordement ne doit pas dépasser à l'intérieur du conduit.
Raccordement vertical ou horizontal
Fixer la plaque d'isolation supérieure avec 4 vis n° 10 et 4 rondelles fournies. Positionner le haut de la plaque contre le plafond, serrer les 4 vis.

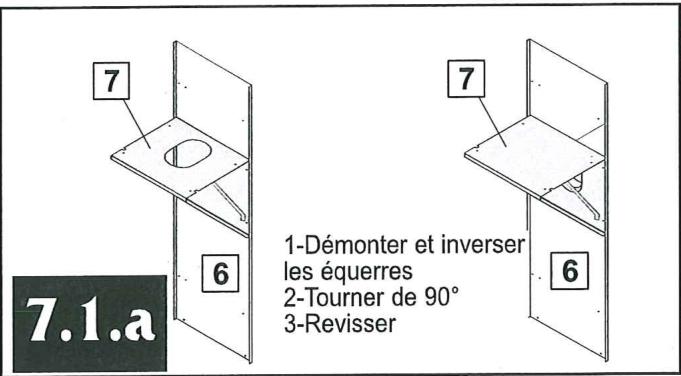

Raccordement horizontal seulement
Plier les pattes du faux-plafond. Engager la manchette. Contrepercer la manchette 0 3. 5 mm. Si nécessaire, couper la manchette. Fixer avec 2 vis n°10 foumies.
Fixer la plaque supérieure avec 4 vis à tôle et 4 rondelles fournies. Positionner le haut de la plaque contre le plafond, serrer les 4 vis. (cf fig. 8.3. b). Fixer éventuellement la rehausse de cache-tuyau (plafond entre 2, 55 m et 2, 70 m). Fixer la rehausse sur le cache-tuyau avec 6 vis à tôle A (hauteur de plafond 2, 55 à 2, 70 m).

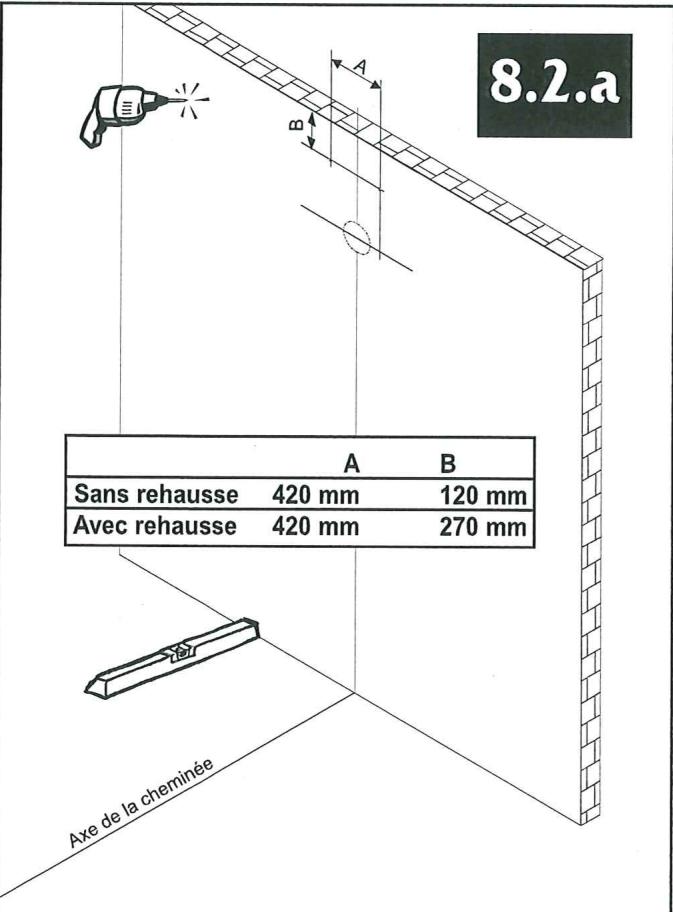

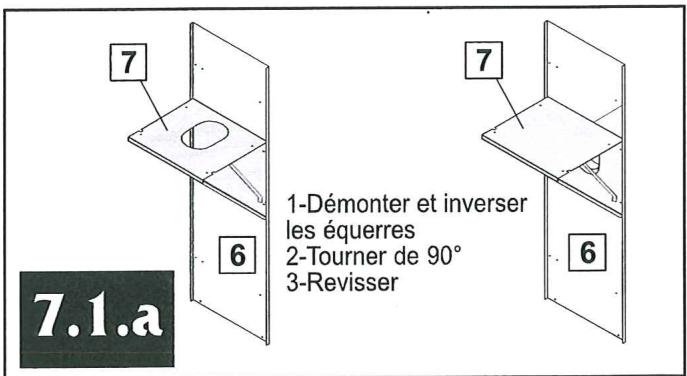

2. Marquage et fixation des supports
Marquer et pincer les 2 trous de fixation (Ø 8 mm) dans le mur. Enfoncer 2 chevilles fournies.
Plaquer l'arrière du cache-tuyau contre le mur; le fixer avec 2 vis et 2 rondelles pour tracer la position des trous inférieurs. Démonter l'arrière du cache-tuyau. Percer les 2 trous de fixation inférieurs (Ø 8 mm). Enconcer 2 chevilles fournies. Placer l'arrière du cache-tuyau contre le mur. Fixer l'arrière du cache-tuyau avec 4 vis et 4 rondelles.
Refermer les pattes (à l'aide d'une pince si nécessaire).

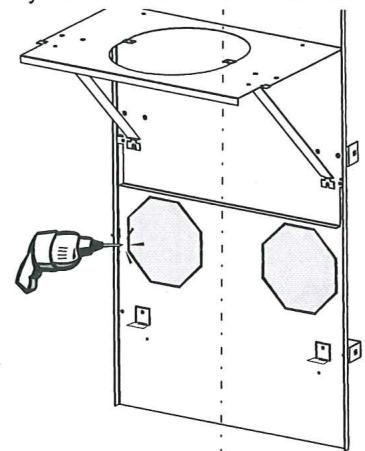

OPTION - distribution d'air CHAUD (cf § 5)
Si l'option distributeur d'air chaud est prévue :
Détacher les obturateurs prévédélocés sur le support de cache-tuyau. Tracer le perçage du mur selon les obturations du support de cache-tuyau. Percer le mur pour permettre le passage des tuyaux de distribution d'air chaud.
RACCORDEMENT HORIZONTAL DEVANT LE MUR Séché m de principe cheminette "type"
4.3
1 Cheminée 2 Plaque d'arrêt 3 Pattes de fixation 4 Faux-plafond Supports de faux-plafond 6 Cache-tuyau 7 Tuyau de raccordement (non-fourni) 8 Manchette de raccordement 9 Kit de ventilation KTE 152 (option) 10 Mur d'appui 11 Paroi du conduit de cheminée 12 Matériau de remplacement, ininflammable 13 Manchette en terre cuite pour le mur, 250 mm 14 Manchette en terre cuite pour le conduit de cheminée, 200 mm 15 Isolation (non-fournie)
ATTENTION: le tuyau de raccordement ne doit pas dépasser à l'intérieur du conduit.

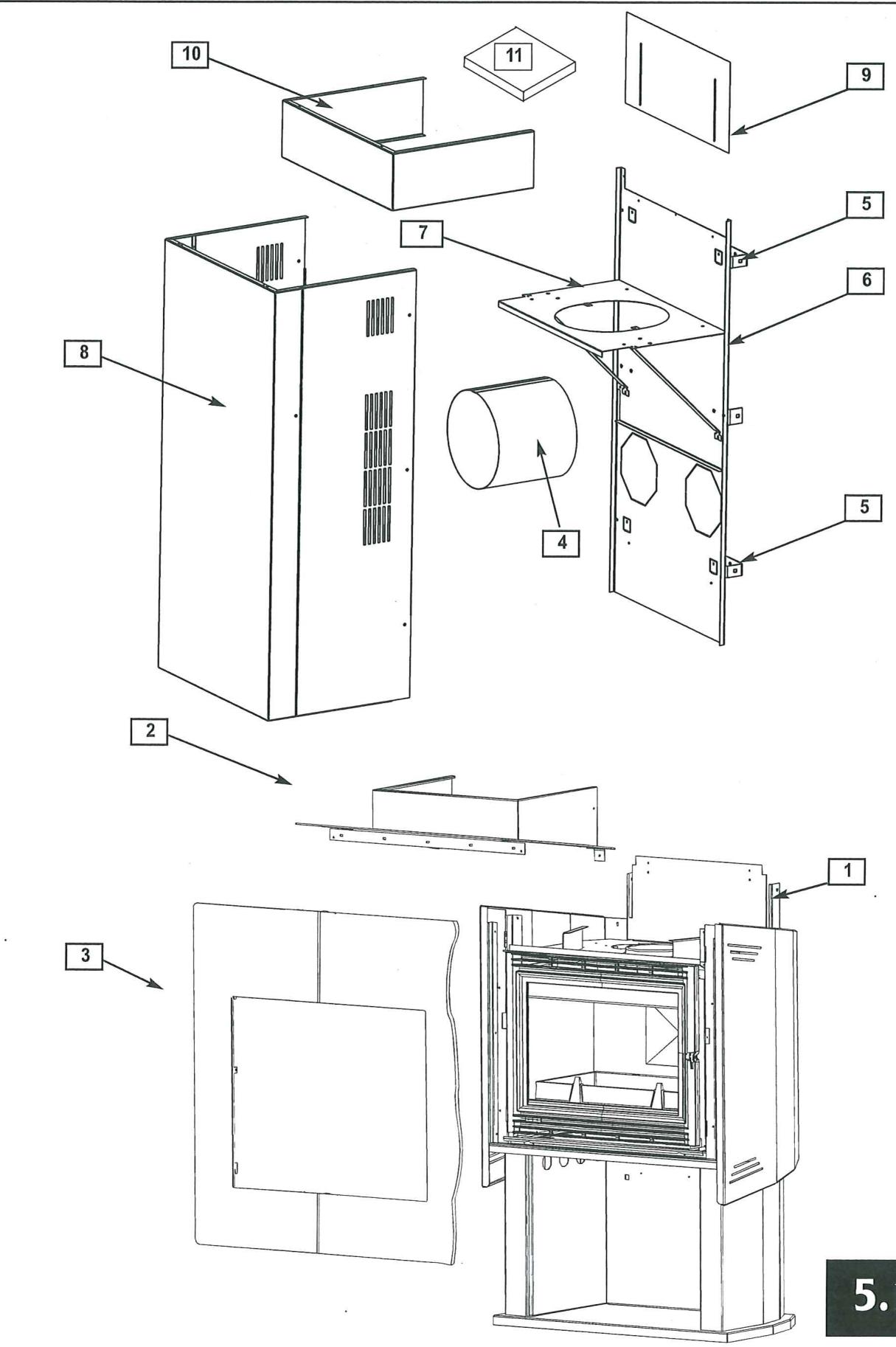

Base de l'appareil
1 Base de l'appareil 1 2 Couvercle 1 3 Façade 1 4 Manchette 1
Version INOX : retirer le film de protection
pour raccordement horizontal
Cache tuyau
- 5 Pattes de fixation murale 2 * 6 Plaque arrière 1
- 7 Support de faux-plafond 8 Cache tuyau 1 9 Rehausse de plaque arrière 1 10 Rehausse de cache tuyau 1 11 Ensemble isolation (non fourni)
- 5+6+7 sont livrés assemblés
ISOLATION DE LA PARTIE HAUTE DU CACHE-TUYAU
A) Raccordement horizontal:
1 plaque d'isolant thermique sur le faux-plafond (fig 8.6. a).
B) Raccordement vertical:
1 plaque d'isolant thermique percée posée sur le faux-plafond (fig 8.6. b). Le boisseau et le plafond doivent être totalement isolés dans l'emprise du cache-tuyau.
Le tuyau de fumées doit être isolé dans la partie supérieure du faux-plafond.

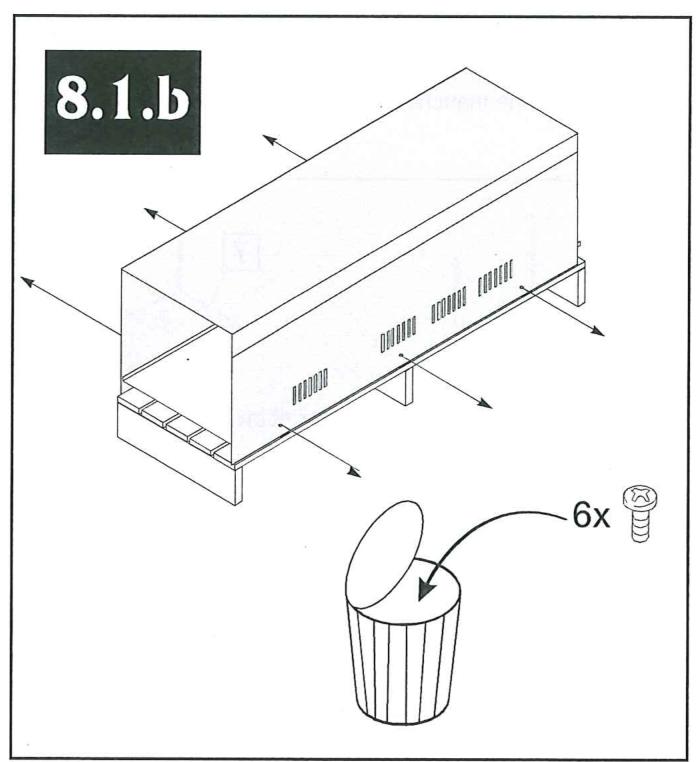

Installation de la cheminette valloire 2

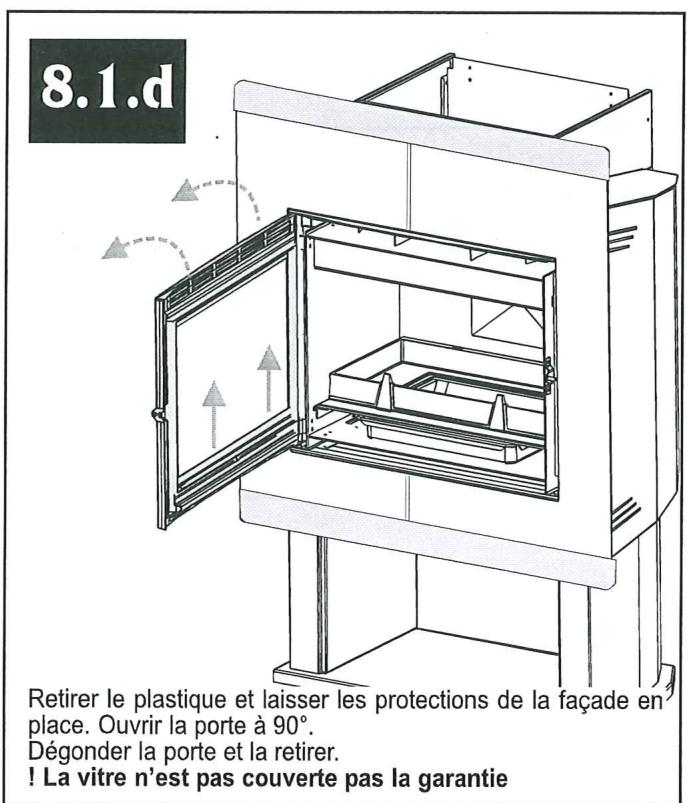

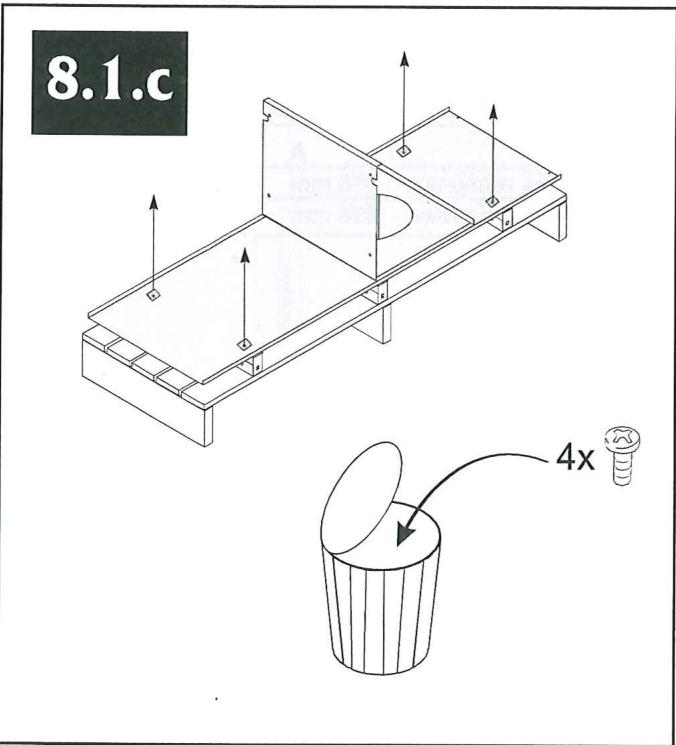

Retirer les 2 vis (clef de 8) sur les côtés intérieurs de la façade. Tirer la façade vers le haut pour la dégonder, retirer totalement la façade en laissant les protections. Conserver les vis.
Retirer les 4 vis à l'arrière et 2 vis en façade du couvercle (vis à conserver). Tirer avec précaution le couvercle vers l'avant ; le retirer. La base est prête pour le raccordement.
Extraire le foyer
(si nécessaire pour alléger la base) lors de la mise en place de la cheminette.

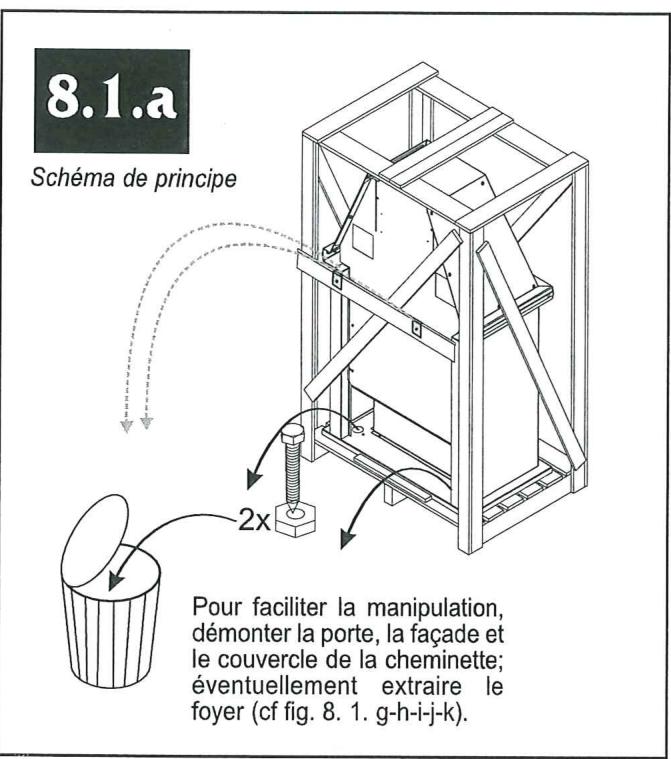

(cf fig. 8.1. g-h-i-j-k). Identifier les vis extraites à réutiliser
Enlever les 2 vis à tôle puis retirer le cache.
Enlever le deflecteur (cf fig. 8. 8.1). Enlever les 4 vis a tole et retarder la buse.
Enlever les 4 vis à tôle.
Enlever les 2 vis et écrous sur les côtés du foyer; à l'avant.
À deux personnes, extraire la plaque d'être, le cendrier, la grille. Faire glisser le foyer vers l'avant, puis l'extraire. Conserver la visserie du démontage du foyer; le remontage du foyer se fera dans l'ordre inverse.
Installation de la cheminette valloire 2
Le montage de la cheminette nécessite 2 personnes.
Travailler le plus soigneusement possible, pour éviter tout risque de rayure!
Valloire 2 nomenclature et VUES éclatées
Visserie fournie
| A | Vis à tôle*tête H n° 10 | 16 | |
| B | Vis 35 x 5 | 4 | |
| C | Rondelle plate | 8 | |
| D | Cheville plastique | 4 | |
| E | Vis poêlier | 8 | |
| F | Positionneur en silicone | 3 |
Les chevilles et vis fournies, et ne seront utilisées que sur un mur d'appui en briques pleines ou en béton. Le sachet de visserie peut contenir des éléments inutilisés.
Outillage nécessaire
Niveau à bulle
Perceuse à percussion avec mèches à béton de 0 8 et forets à métal de 0 3, 5 et de 0 4 mm
Marteau; burin
Tournevis, gants, outillage courant Clefs plates, clefs à pipe de 8 et de 10
La hauteur sous plafond est comprise entre 2, 40 et 2, 55 m : la rehausse ne sera pas utilisée La hauteur sous plafond est comprise entre 2, 55 et 2, 70 m : la rehausse est nécessaire
1ER cas : raccordement horizontal : le conduit de cheminée se trouve derrière le mur d'appui
- Marquer l'axe de la cheminée sur le mur d'appui et au sol.
- Marquer l'emplacement du trou de raccordement pour une manchette en terre cuite (Ø 250 mm; à une distance A du plateau) à placer dans le mur d'appui. Percer plusieurs trous (Ø 8 mm) sur le pourtour du marquage. Évider l'intérieur du marquage avec un marteau et un burin. Réaliser le trou de raccordement au niveau du conduit de fumées pour une manchette de 200 mm.
2ÈME cas : raccordement horizontal : le conduit de cheminée est affleurant au mur d'appui
- Marquer l'axe de la cheminée sur le mur d'appui et au sol.
- Marquer l'emplacement du trou de raccordement pour une manchette en terre cuite (Ø 200 mm à une distance A du plateau) à placer dans la paroi du conduit de cheminée. Percer plusieurs trous (Ø 8 mm) sur le pourtour du marquage. Évider l'intérieur du marquage avec un marteau et un burin.
3ÈME cas : raccordement vertical (voir schéma 8.1).
Pas de préparation spécifique
