Type de produit	Câble adaptateur universel pour casque téléphonique
Marque	JABRA
Modèle	GN1200
Catégorie	Accessoires de communication
Connecteur téléphone	RJ9 modulaire standard
Connecteur casque	Prise Quick Disconnect GN
Longueur du câble	80 cm (droit) ou version spiralée légère
Compatibilité	Fonctionne avec la plupart des téléphones de bureau, y compris les téléphones IP
Réglages	8 positions de glissière, dont 3 avec amplification micro
Amplification micro	Amplificateur intégré à faible courant (positions 6-8)
Tension d'alimentation nominale	5 V DC (1,6 à 10 V DC)
Courant maximal	2,5 mA
Gain d'insertion	11,5 dB nominal (10,5 à 12,5 dB)
Tension de sortie AC (préampli activé)	30 mV
Tension de polarisation (sortie préampli)	1,58 V DC nominal
Tension de polarisation (entrée micro)	1,49 V DC nominal
Entretien	Nettoyer avec un chiffon sec
Garantie	Consulter la notice du fabricant

FOIRE AUX QUESTIONS - GN1200 JABRA

Comment installer le câble Jabra GN1200 ?

Branchez la prise RJ9 dans le combiné ou la base téléphonique, et la prise Quick Disconnect dans le casque. Faites glisser le sélecteur de position jusqu'à entendre une tonalité.

Que faire si je n'entends pas de tonalité après connexion ?

Réglez le sélecteur sur les positions 1 à 8 jusqu'à obtenir une tonalité. Si aucune tonalité, vérifiez la compatibilité du téléphone ou remplacez le câble.

Quels téléphones sont compatibles avec le GN1200 ?

Il fonctionne avec la plupart des téléphones de bureau, y compris Cisco IP (79xx), Panasonic, Nortel, Avaya, et bien d'autres. La position du sélecteur dépend du modèle.

Comment choisir la bonne position du sélecteur ?

Commencez par la position 1 (standard). Si aucune tonalité, essayez les positions suivantes une par une. Les positions 6 à 8 activent l'amplification micro pour les systèmes à faible volume.

Qu'est-ce que l'amplification micro intégrée ?

C'est un amplificateur intégré qui booste le niveau d'envoi pour les téléphones nécessitant un gain supplémentaire, comme certains modèles Cisco, Panasonic, Nortel et Avaya.

Puis-je utiliser ce câble avec un casque sans fil ?

Non, ce câble est conçu pour les casques filaires avec une prise Quick Disconnect. Pour un casque sans fil, utilisez une base adaptée.

Quelle est la différence entre les versions droite et spiralée ?

La version droite mesure 80 cm et reste fixe. La version spiralée s'allonge et se rétracte pour plus de flexibilité, idéale pour les postes de travail compacts.

Comment nettoyer le câble GN1200 ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides. Débranchez le câble avant de le nettoyer.

Le câble est-il garanti ?

Oui, ce produit est garanti conformément à la législation en vigueur. Consultez la notice ou le site du fabricant pour les détails de la garantie.

Où trouver la notice complète du Jabra GN1200 ?

La notice complète en PDF est disponible sur le site notice-facile.com. Vous pouvez la télécharger gratuitement ou demander une traduction par email.

MODE D'EMPLOI GN1200 JABRA

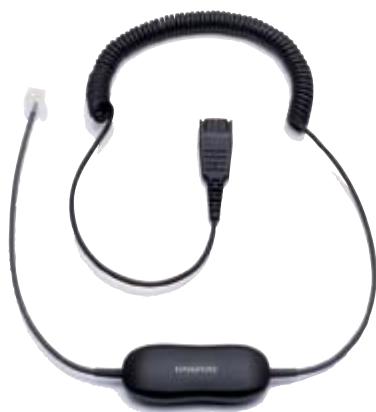

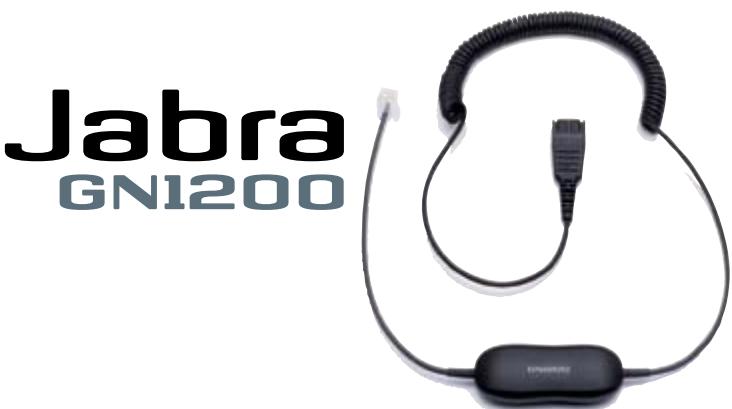

Simple connectivity. Greater convenience.

The Jabra GN1200 cord is the solution to a common problem of not being able to connect headset and telephone. Even though most things have been standardized, the cord connecting the phone with the handset or headset is anything but standard as each telephone manufacturer has its own wiring code. Now, with the universal "smart" cord, Jabra GN1200, the cord will work with virtually any phone providing greater convenience.

• Works with most desk phones including IP hard phones
• Microphone amplification to boost transmit levels when connecting to low transmit volume phone systems
• Simple slide adjustment for easy setup

When hooking up a new headset there is not always a dial tone. The problem could be the headset or the telephone? But chances are it is the cord. Even though the headset and telephone may be plug-compatible, the wiring is determined by the individual telephone manufacturer.

Jabra GN1200 features eight separate wire schemes – including three with built-in microphone amplification. Just connect the Jabra GN1200 and headset through the Quick Disconnect plug and flick the slider from one position to the next until a dial tone is heard. It's as simple as that!

Available in both straight and coiled versions, the Jabra GN1200 fits virtually all telephones featuring a standard RJ9 modular connector.

Jabra GN1200

Features	Benefits
Simple 8-position slide adjustment	No need for a user manual; simply slide until a dial tone is heard.
Standard RJ9 connector	Connects to virtually all telephones using a standard modular plug.
Standard GN Quick Disconnect plug to headset	Works with any GN headset equipped with Quick Disconnect.
Straight 80 cm / 31.5 inch cord or lightweight coiled cord	Longer than many standard cords, yet at a competitive price.
Built-in low-current microphone amplifier	Enables perfect operation with telephones that require extra signal gain such as Cisco, Panasonic, Nortel, and Avaya, plus many IP telephones.

The eight switch positions and corresponding telephone systems

Jabra GN1200 Switch position	Matching Telephone system	Mod plug wiring	Amplified microphone	Equivalent GN cable
1	Standard (most common)	M-, R, R, M+	No	8800-00-01
2	Cisco IP phones 79xx series	R, M-, M+, R	No	8800-00-37
3	Ascom office and Philips phones	R, M+, M-, R	No	8800-00-03
4	Japanese phones, NEC, Nitsuko	M+, R, R, M-	No	8800-00-25
5	Plantronics Vista Base	R, R, M+, M-	No	8800-00-20
6	Panasonic phones with modular plug	M+, R, R, M-	Yes	8800-00-25A
7	Nortel digital phones and Avaya IP phones	M-, R, R, M+	Yes	8800-00-01A
8	Avaya Callmaster V and VI, Cisco IP phones 79xx series	R, M-, M+, R	Yes	8800-00-37A

Electrical specifications

DC Voltage
Maximum Voltage	10v DC
Minimum Voltage	1.6v DC
Nominal Voltage	5v DC
Maximum Current	2.5 mA
Minimum Current	280 uA

Characteristics
AC Output Voltage	30mV (preamp on i.e. positions 6-8)
Insertion Gain	11.5dB Nom Min 10.5dB : Max 12.5dB Bias Voltage : 1.58v DC Nom , Min 1.53v DC : Max 1.76v DC (preamp output i.e. positions 6-8)
Bias Voltage	1.49v DC Nom, Min 1.38v DC : Max 1.71v DC (microphone input)
