MODE D'EMPLOI VSK603N AKAI

• Système HQ
• Affichage sur écran
• Son Hi-Fi stéréo
• Tuner avec câble hyperbande
• 80 canaux mémorables
• Préréglage des chaînes automatique
• 30 minutes de protection mémoire
• Compatibilité Canal Plus et réseaux câblés
• 6 têtes vidéo (4 vidéo- / 2 hifi- têtes)
• Vitesse de bande SP ou LP (lecture et enregistrement) programmation sur 1 mois
• Enregistrement instantané à touche unique (OTR)
• Audio Mixing
• Système d'indexage de bande
• Répartition
• Prises d'entrée AV de face
• Mise en marche/Lecture automatiques
• Rembobinage/éjection/arrêt automatiques
• Le compteur avec fonction "ZERO RETURN"
• Alignement digital (Suivi automatique digital)
• Fonction "Ralenti"
• Lecture image par image avant ou arrêt
• Affichage sur l'écran en cinq langues - anglais, allemand, français, italien et espagnol.
• Deux prises péritel
• Lecture NTSC
• Cet appareil porte le signe CE et répond donc aux normes européennes en vigueur.

Préparations

Caractéristiques 2 Mesures de précaution 3 Affichages, touches, commandes 4 Télécommande 5 Raccordements et mise en place 7 Sélection de la langue des affichages écran......9 Réglage du jour et de l'heure 9 Mémorisation des chaînes TV 10 Liste des chaines TV 10 Choisir le système couleur d'enregistrement... 13

Reproduction

Mise en place et retrait de la cassette 13 Lecture 14 Effets spéciaux à la lecture 14 Fonction Auto Repeat 15 Le compteur 16 Système de recherche par index 16

Enregistrement

Enregistrement d’émissions en cours 17 Enregistrement d’émissions en cours avec limitation réglée de la durée (OTR) 18 Enregistrement différé programmé par minuterie 18 Système de réception et de sortie son stéréo...20 Audio Mixing 21

Autres fonctions et entretien

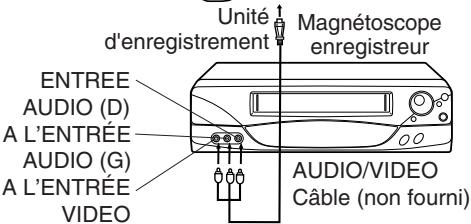

Copie d'une bande vidéo 21 Avant de faire appel à un technicien 22 Données techniques 23

Vous pouvez recevoir, enregistrer et reproduire des émissions couleurs de France (SECAM). Quand vous reproduisez une cassette vidéo enregistrée sur un magnétoscope PAL, l'image risque d'apparaître en noir et blanc.

Condensation

N'utilisez pas l'appareil avant deux ou trois heures après son transfert d'un endroit froid vers un endroit chaud.

Qu'est-ce que la condensation ?

A titre d'exemple, quand on verse de l'eau fraîche dans un verre, de la vapeur d'humidité se condense sur la surface du verre et forme de la buée. C'est de la condensation.

La condensation peut se produire dans les cas suivants:

• Lorsque le magnétoscope est transporté d'un endroit froid à un endroit chaud.
• Après avoir chauffé une pièce froide ou dans certaines conditions d'humidité élevée.

Si vous vous trouvez dans les conditions ci-dessus :

Branchez le cordon secteur sur une prise.

Placez le commutateur marche/arrêt sur marche et laissez l'appareil à température ambiante jusqu'à la disparition de la condensation. Selon les conditions, il faut compter 2 à 3 heures.

Pour éviter tout problème, n'introduisez jamais la main dans le chargeur de cassette.

Soyez attentif à ce que les bambins n’imitent pas les adultes et n’introduisent ni jouet, ni objet dans le chargeur de cassette car la réparation d’un chargeur de cassette est coûteuse.

Ne placez pas le magnétoscope à proximité d'appareils produisant des champs magnétiques, tels que haut-parleurs de télévision ou de chaîne Hi-Fi, etc.

Vous éviterez ainsi des enregistrements de qualité médiocre ou des distorsions de l'image ou du son.

Évitez l'humidité et la poussière.

Confier toujours la réparation de votre magnétoscope à un technicien qualifié.

Éviter de placer le magnétoscope dans un endroit trop chaud ou trop froid.

Posez le magnétoscope sur une surface plane et stable en évitant de l'exposer à des chocs violents ou des vibrations.

N'introduisez pas vos doigts ou tout autre objet à l'intérieur du compartiment et cassettes. Evitez absolument de projeter des produits de nettoyage ou de la cire sur l'appareil. Ne dépoussiérez pas le magnétoscope à l'aide d'un aspirateur.

Ne placez pas de pots de fleurs à proximité de l'appareil. Tout écoulement de liquide à l'intérieur du magnétoscope risquerait de l'endommager sérieusement. Si le cas se produit, débranchez immédiatement l'appareil et faites appel à un réparateur qualifié.

En cas d'absence prolongée, débranchez le cordon secteur. (Voir les indications à page 13)

Instructions d'entretien.

Il est recommandé de nettoyer l'appareil à l'aide d'un chiffon humide. Afin d'éviter des chocs électriques, débranchez l'appareil avant l'entretien. Soyez particulièrement prudent lors de l'entretien des éléments plastifiés.

Pour protégér l'appareil en cas d'orage, débranchez le cordon secteur sans toucher au câble d'antenne. (voir les indications à page 13)

Vuede Face

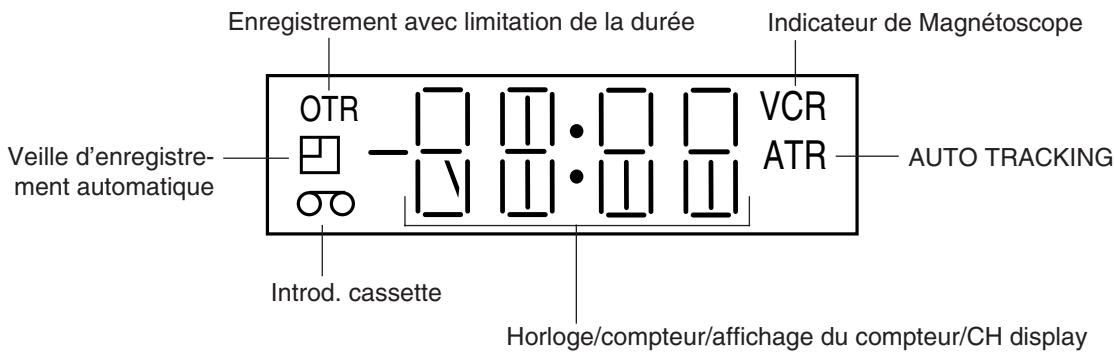

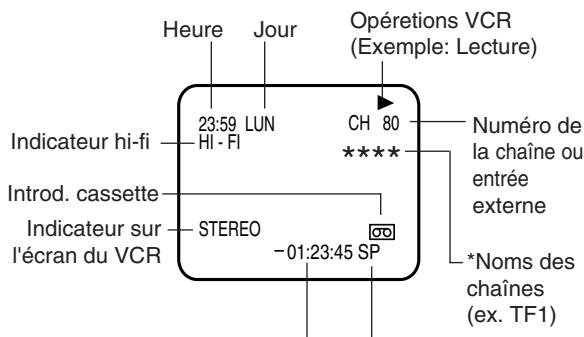

Les indications suivantes apparaissent quelques secondes dans le display.

Affichage	Explication	page
0:30	Temps restant (*exemples)	18
11:30	Heure	9
01:54	Compteur	16
A1,A2,A3	Entrée externe	21
CH 29	Chaîne	17
CUE	Recherche d'images vers l'avant	*	14
FF	Bobinage	*	14
PAUS	Pause ou arrêt sur image	17

Affichage	Explication	page
PLAY	Lecture	* 14,15
REC	Enregistrement	17
REV	Recherche d'images vers l'arrière	* 14
REW	Rembobinage	* 14,15
R-SL	Ralenti sur image rétrogressif	* 14
SLOW	Ralenti	* 14
Still	Arrêt sur image	* 14
STOP	Arrêt	* 14,17,18

• Apparaît et est rempli par l'image du compteur au bout de 4 secondes.

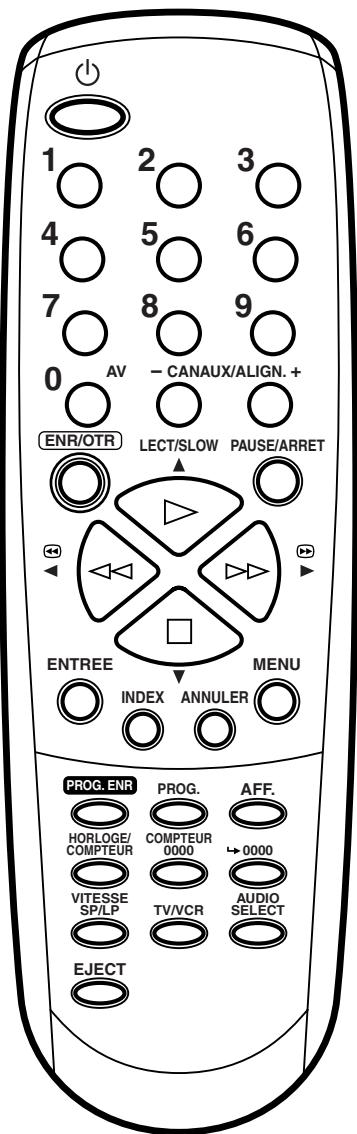

		page
0~9	Marche/Arrêt	9
	Touches numériques à utiliser pour acceder aux différentes fonctions. Sélection des chaînes	17,18
AV	Raccordement auxiliaire	21
- CANAUX/ALIGN. +	Sélection des chaînes pas à pas 10,13,17	15
	Alignement manuel de la bande
ENR/OTR	Enregistrement	17,18,21
PAUSE/ARRET	Arrêt sur image	14
	Arrêt momentane de l'enregistrement	17,21
LECTSLOW	Lecture / Ralenti	14,16
	Composition du Menu
	Rembobinage / Ralenti -	14,16
	Lecture image par image arriere /	14
	Ralenti arriere
	Arrangements dans le Menu
	Avance rapide / Ralenti +	14,16
	Lecture image par image avant /	14
	Ralenti avant
	Arrangements dans le Menu
	Arrêt	14,16,17,18
	Composition du Menu
ENTREE	Mémorisation
INDEX	Système de recherche par index VISS	16
ANNULER	Sauter une chaîne	10
	Effacer une programmation	19
MENU	Activation des affichages à l'écran	9~13,15,16
PROG. ENR	Veille automatique d'enregistrement	19
PROG.	Confirmation de la programmation	19
AFF.	Situation VCR	17
HORLOGE/COMPTEUR	Touché de sélection Heure/compteur	16
COMPTEUR 0000	Remise à zéro du compteur	16
+0000	Retour à la position compteur 00:00:00	16
VITESSE SP/LP	Choisisir la vitesse de bande SP/LP	17,18,21
TV/VCR	TV/Magnétoscope	17
AUDIO SELECT	Sélecteur de son	20
EJECT	Ejection des cassettes	13

Mise en place des piles

Utiliser des micro-batteries type UM-4 (format AAA).

Faire glisser le couvercle dans le sens de la flèche et l'enlever.

2 Introduire les 2 piles en respectant la polarité.

3 Replacer le couvercle.

Utilisation efficace de la télécommande

Capteur de télécommande

• Diriger la télécommande directement vers le magnétoscope.

Votre magnétoscope ne fonctionnera pas dans les cas suivants.

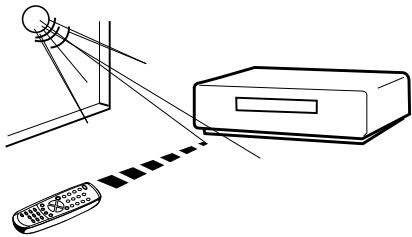

Si le capteur de télécommande est exposé au soleil ou à toute autre lumière trop intense.

S'il y a un obstacle entre le magnétoscope et le boîtier de télécommande.

Si les piles sont mal placées (respecter les polarités).

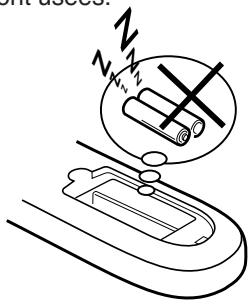

Si les piles sont usées.

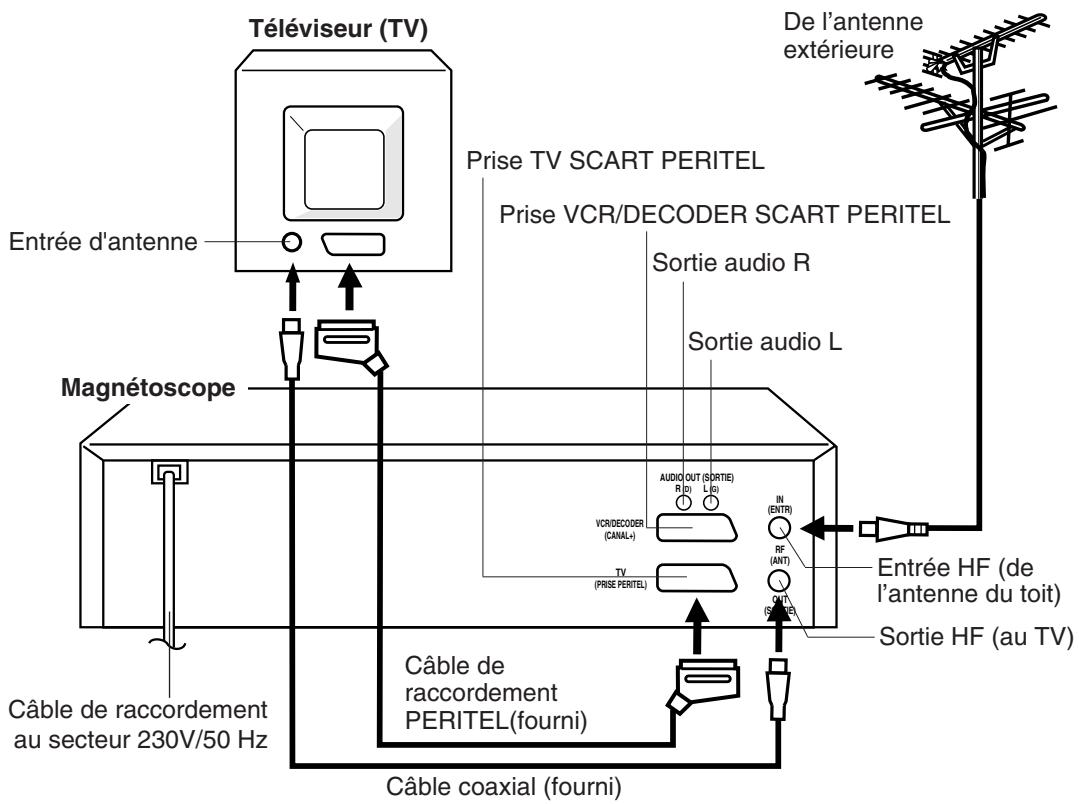

Pour assurer un fonctionnement correct de votre magnétoscope, il est indispensable que la liaison entre votre système d'antenne et votre téléviseur soit parfaite. Vous pouvez raccorder votre magnétoscope à votre téléviseur par l'intermédiaire de la prise de l'antenne. Cependant, si votre téléviseur dispose d'une prise Péritel EURO-AV séparée, il est possible d'améliorer considérablement la qualité du son et de l'image. Respectez les raccordements mentionnés ci-après et mettez le commutateur TV/VIDEO de votre téléviseur en position VIDEO si cette commutation ne s'effectue pas automatiquement sur votre téléviseur. Brancher le cordon AC sur l'alimentation secteur - 230 V / 50 Hz.

Raccordement à un amplificateur stéréo

Raccordez-vous magnétoscope à un amplificateur stéréo, vous pourrez ainsi entendre le son d'accompagnement vidéo par l'intermédiaire de votre chaîne hi-fi.

Câble de raccordement PERITEL (fourni)

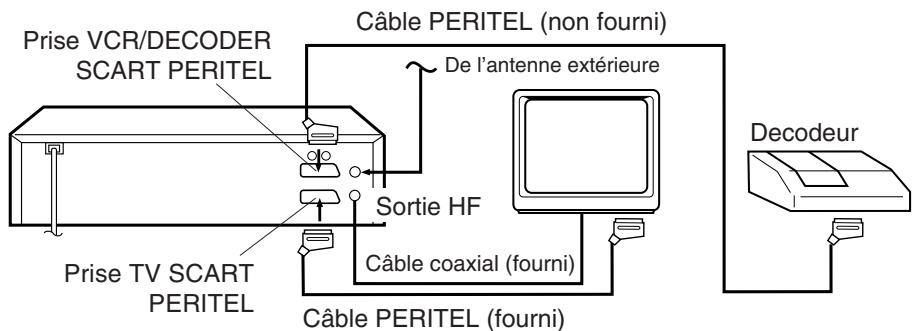

Raccordement a un decodeur

Si vous souhaitez regarder ou enregistrer CANAL PLUS, raccordez la prise CANAL + du magnétoscope à la prise PERITEL du décodeur suivant le schéma ci-dessous.

Enregistrement d'une autre chaîne tout en regardant CANAL plus

Respectez les raccordements mentionnés ci-après et mettez le commutateur TV/VIDEO de votre téléviseur en position VIDEO si cette commutation ne s'effectue pas automatiquement sur votre téléviseur. Appuyez sur la touche AV de manière à ce que "A2" (branchement extérieur par la prise PERITEL d'un vidéo ou d'un décodeur) apparaisse sur l'écran.

Note: Assurez-vous que, dans les options du menu d'installation (SYSTEME DE REGLAGE), vous avez bien sélectionné [DEC] au niveau de l'options AV-2.

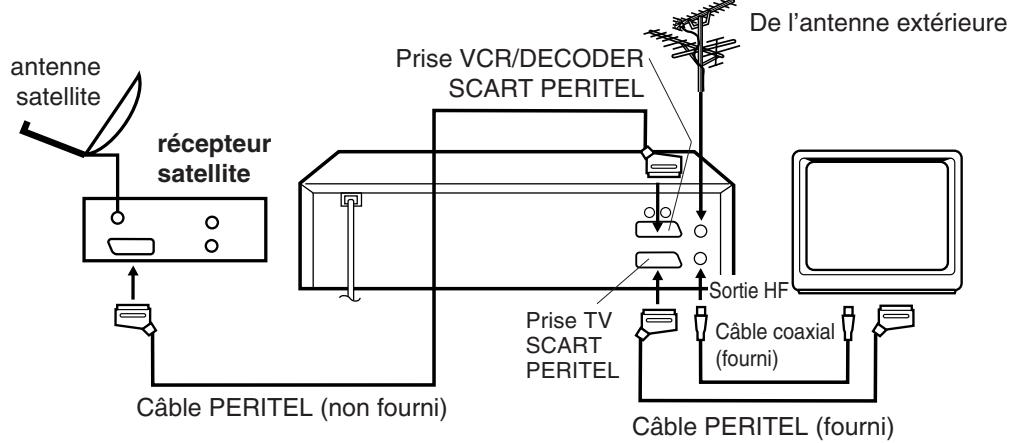

Raccordement à un récepteur satellite

Si vous raccordez le magnétoscope à un récepteur satellite, nous vous recommandons de suivre les instructions ci-dessous.

Sélection de la langue des affichages écran Mettre le téléviseur en marche. Sélectionner la position AV sur laquelle vous avez réglé le magnétoscope (cette étape n'est pas nécessaire si vous avez raccordé les appareils au moyen d'un cable SCART). Toutes les opérations peuvent être suivies à l'écran.

Préparation

Mettre le magnétoscope en marche.

1 Presser MENU.

Lors de la première utilisation de ce VIDEO (mise en marche par et appuyer sur MENU.), l'écran affiche immédiatement la "sélection langage" (étape 4, les étapes 2 et 3 étant sautées).

2 Sélectionner l'option SYSTEME DE REGLAGE

parlecurseurd

Validator par ENTREE.

Dans le cas où aucune touche n'est activée, le magnétoscope passe en fonction TV au bout de 60 secondes.

PROG. ENR.

EXTENSION VCR

■REGLAGE VCR

REGLAGE DES CANAUX

SYSTEME DE REGLAGE

SELECT :▲

ENTBEE: ENTBEE

FIN : MENU

3 Sélectionner l'option LANGUE par le curseur

SYSTEME DE REGLAGE

■REGLAGE HOP

LANGUAGE/SPRACHE/LANGUE

LINGUA/LENGUA

■AV2

[DEC]

SELECT :▲

ENTREE: ENTREE

FIN : MENU

4 Par ou

sLECTIONner la langue (FRANCAIS). Valider par ENTREE.

LANGUAGE/SPRACHE/LANGUE

LINGUA/LENGUA

ITALIANO ESPANOL

SELECT:▲

OK: ENTREE

Presser MENU jusqu'à l'apparition de l'image TV.

Réglage du jour et de l'heure

Cet affichage horaire est un affichage 24 heures. Le magnétoscope étant branché sur le secteur, l'affichage "0:00" apparait.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

Exemple: Réglerez l'horloge à 11h30, 23 mars 2002.

1 Presser MENU.

Si l'horloge n'a pas encore été réglée, l'étape 3. apparait automatiquement.

2 Sélectionner l'options SYSTEME DE REGLAGE

par le curseur de

PROG. ENR.

EXTENSION VCR

REGLAGE VCR

REGLAGe DES CANAUX

SYSTEME DE REGLAGE

Validator par ENTREE.

SELECT :

ENTREE: ENTREE

FIN : MENU

3 Sélectionner l'options REGLAGE HORLOGE par le curseur de

Validator par ENTREE.

SYSTEME DE REGLAGE

■ REGLAGE HORLOGE

LANGUAGE / SPRACHE / LANGUAGE LINGUA / LENGUA

AV2

[DEC]

SELECT :▲

ENTREE: ENTREE

FIN : MENU

4 Appuyer sur OUTOUCHES NUMÉRIQUES 0-9 pour régler le jour,

puis appuyer sur

SELECT :▲

5 Introduire le mois et l'année en cours, l'heure et les minutes comme décrit à l'objet 4. Valider par ENTREE.

REGLAGE HORLOGE

JOUB

23 SAM

MOIS

ANNEE

HEURE

SELECT :▲▼

REGLAGE: /0-9

OK : ENTREE FIN: MENU

• En cas de mauvaise manipulation, appuyer sur pour retourner à l'étape précédente et réintroduire les données.

6 Presser MENU jusqu'à l'apparition de l'image TV.

7 L'horloge fonctionne et ": sera allumé sur le

Ce magnétoscope est équipé d'un circuit destiné à sauvegarder la mémoire pendant environ 30 minutes. L'heure réelle sera réaffichée si le magnétoscope est à nouveau alimenté dans les 30 minutes. Si ce délai est dépassé, l'indicateur "-:-" clignote lors du rétablissement de l'alimentation, l'heure doit être réglée à nouveau.

Mémorisation des chaînes TV

Cet appareil est conçu pour recevoir jusqu'à 80 chaînes, qui peuvent être préprogrammées dans l'ordre de votre choix, comme expliqué ci-dessous.

Préreglage automatique

Toutes les chaînes seront affectées à des canaux disponibles sur la zone géographique, de façon automatique.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

1 Presser MENU.

Sélectionner l'option

REGLAGE DES

CANAUX par le curseur

Validator par ENTREE.

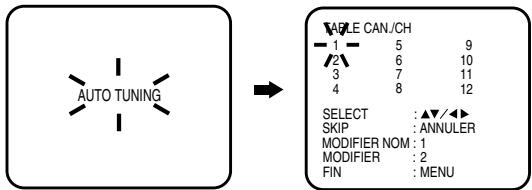

2 Sélectionner l'option AUTO TUNING par le

curseur de

3 Appuyer sur ENTREE.

La recherche commence : la mémorisation des canaux (bande L, bande H, bande U) se fait automatiquement et celle de toutes les chaînes sur ces canaux également. Lors du réglage des canaux, AUTO TUNING apparait. Lorsque le réglage est terminé, le menu TABLE CAN./CH apparaitra.

4 Presser MENU jusqu'à l'apparition de l'image TV.

Pour sauter une chaîne

pour passer plus rapidement et directement à la chaîne désirée.

Appuyer sur CANAUX pour afficher la chaîne à sauter. Appuyer sur ANNULER. Le N° de chaîne clignote sur l'écran. Pour sauter d'autres chaînes, procéder de même.

• Une chaîne annulée peut être rappelée par les touches numériques 0-9. Appuyer sur ANNULER.
• Des interférences ou coupures peuvent se produire durant la procédure automatique. Dans ce cas, il faut recommencer la procédure depuis le début. Si les problèmes persistent, il faudra procéder manuellement. (voir page 14)
• Vous ne pouvez pas préregler des canaux quand le téléviseur est en mode AV1, AV2 ou AV3.

Certaines chaînes TV (ex. NED3)

n'apparaissant pas dans la liste parce qu'elles ne donnent pas les informations nécessaires. Il vous est possible de leur donner un nom pour vous permettre de les identifier. D'autre part, il vous est aussi possible de changer leur nom.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

Exemple: NED3 se trouve en position n° 10 mais l'identification CNN n'apparaît pas et n'est pas reprise dans la liste.

1 Sélectionner TABLE CAN./CH dans le menu suivant la méthode décrite aux points 1 ~ 2 du Menu : "préreglage automatique"

2 Presser / ou à plusieurs reprises jusqu'à ce que la position de la chaîne à identifier clignote.

Si vous souhaitez passer à la page suivante lorsque une marque clignote sur le bord gauche ou droit, il vous suffit de presser ou à plusieurs reprises jusqu'à ce que la page suivante apparaisse avec les 12 chaînes suivantes.

Presser 1 des 10 touches numériques. La première ligne du display affiche MODIFIER NOM DE CH.

4 Presser ou à plusieurs reprises jusqu'à obtenir la dette désirée. Presser ensuite. Utiliser ou pour désir la dette suivante. Ensuite presser. Quatre caractères peuvent être utilisés pour créer un code chaîne. Le signe s'utilise pour créer un espace. Ensuite presser ENTREE.

Chaque pression de change les indications à l'écran comme suit :

Presser MENU jusqu'à l'apparition de l'image TV.

Lorsqu'un caractère erroné a été introduit, presser ANNULER et introduire le nouveau caractère.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

Exemple : repositionner la chaîne se trouvant au N^6 (M6) à la position n^2 (FRA2).

1 Presser MENU. Sélectionner l'option REGLAGE DES CANAUX

parlecurseude

Verifier par ENTREE.

■ PROG. ENR.

■ EXTENSION VCB

REGLAGE VCR

REGLAGe DES CANAUX

SYSTEME DE REGLAGE

SELECT : ▲▼

ENTREE: ENTREE

FIN : MENU

ATTEND. apparait à l'écran.

La liste est réorganisée.

MODIFIER CH ATTEND

1 TF1 5 ART9 NED2

2 FRA2 6 10 NED3

3FRA37LA511BRT14CAN2NED110BPT2

4 CAN+ 8 NEDI 12 BR12

APPUYER+/-▲√/

MODIFIER : ENTREE

FIN : MENU

2 Sélectionner l'option TABLE can./ch par

le curseur de

V. Valider par

ENTREE.

REGLAGE DES CANAUX

■ REGLAGE CH

AUTO TUNING

TABLE CAN./CH

SELECT : ▲▼

ENTREE: ENTREE

FIN : MENU

Après approx. 12 secondes, la chaine M6 est placée en position 2.

La chaîne FRA 2 apparait en première ligne à l'écran.

APPUYER+/-:▲/

MODIFIER : ENTREE

FIN : MENU

3 Presser / □ ou x = y + z a

plusieurs reprises jusqu'à ce que la chaîne TV à repositionner soit sélectionnée.

TABLE CAN./CH

1 TF1

1. EBA2
2. EBA3

4 CAN

4 CAN

N./CH

6M6

8 NED

0 NED

SELECT

SKIP

MODIFIER NOM

MODIFIER

FIN

AIED

MED

1 ANNOLETT

1 2

. MENU

Pour clôturer cette procédure et placer la chaine FRA 2 en position 6, presser MENU à plusieurs reprises jusqu'à ce que la chaine FRA 2 se trouve en position 6.

MODIFIER CH

1 TF1

2. M6

1. EBA

4. CAL

4 CAI

Il est possible également de sélectionner une autre chaîne à positionner à la place de la chaîne FRA 2 (cf. étape 5).

Presser MENU jusqu'à l'apparition de l'image TV.

• Au départ, le numéro de la position (6) est indiqué à côté de la chaîne TV (FRA 2) en première ligne de l'écran. Dans le cas où aucune touche n'est pressée pendant les 60 secondes, la chaîne FRA 2 est positionnée automatiquement à la place N°6.

Suppression des chaînes TV indésirées.

(Supprimer les chaînes que vous ne souhaitez pas sélectionner au moyen des CANAUX).

Preparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

1. Presser MENU.

Sélectionner l'option REGLAGE DES CANAUX par le curseur de

Valider par ENTREE.

PROG. ENR. EXTENSION VCR REGLAGE VCR REGLAGE DES CANAUX SYSTEME DE REGLAGE

SELECT : ▲

ENTREE: ENTREE

FIN : MENU

2 Sélectionner l'option TABLE CAN./CH par

lecurseurd

ou. Valider par

ENTREE.

REGLAGE DES CANAUX

REGLAGE CH

AUTO TUNING

TABLE CAN./CH

SELECT : ▲▼

ENTREE: ENTREE

FIN : MENU

3 Presser / ou x = y + z a

plusieurs reprises jusqu'à ce que la station à

faire disparaître soit sélectionnée.

La chaîne en question apparaît à l'arrière-plan de l'écran.

TABLE CAN./CH

1 TF1 5 ARTE 9 NED2

2FRA2 6M6 10NED3

3FRA3 7LA5

4 CAN+ 8 NED1 12 BRT2

SELECT

SKIP : ANNULER

MODIFIER NOM : 1

MODIFIER : 2

FIN : MENU

4 Puis appuyer sur ANNULER. Le numéro précédent la chaine à faire disparaître se trouve entre parenthèses.

TABLE CAN./CH

1 TF1 5 ARTE 9 NED2

2 FRA2 6 M6 10 NED3

3 FRA3 7 LA5 11 BRT1

4 CAN+ 8 NED1 [12] BRT2

SELECT

SELECT : ANNULER SKIP : ANNULER

MODIFIER NOM : 1

MODIFIER : 2

FIN : MENU

Annuler la fonction de suppression de chaînes.

Presser / ou t = x a

plusieurs reprises jusqu'à ce que la chaîne supprimée soit sélectionnée. Presser

ANNULER. Les parenthèses disparaissent.

5 Presser MENU jusqu'à l'apparition de l'image TV.

Préréglage manuel

La recherche des canaux est en système automatique (fonction RECHERCHE AUTOMATIQUE).

Mais l'affectation des chaînes sur ces canaux se fait manuellement en libre choix. Mémoriser les chaînes une par une sur les canaux (répéter l'opération pour chaque chaîne).

Preparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

Exemple: Réglage de la première chaîne à SAT1 sur le canal 5 du magnétoscope.

1 Presser MENU.

Sélectionner l'option REGlAGE DES

CANAUX par le.

curseur de

■ PROG. ENP

EXTENSION VCR

REGLAGE VCR

REGLAGe DES CANAUX

SYSTEME DE REGLAGE

Validator par

ENTREE.

SELECT :▲

ENTREE: ENTREE

FIN : MENU

2 Sélectionner l'option REGLAGE CH par le curseur de ou

. Valider par

ENTREE.

REGLAGE DES CANAUX

PECLAGECH

AGRETOCH AUTO TUNING

AUTO TUNINGTABLE CAN CH

TABLE CAN./CH

SELECT : ▲▼

ENTREE: ENTREE

FIN : MENU

SELECT:

OK : ENTREE FIN: MENU

3 Sélectionner le mode PAL ou SECAM en appuyant

Valider par ENTREE.

Pour recevoir une chaîne cryptée à l'aide d'un

décodeur, afficher DEC ON par ou

"DEC OFF" se change en "DEC ON".

Validator par ENTREE.

SELECT:

OK : ENTREE FIN: MENU

5 Enfonce (fréquence supérieure) ou (fréquence inférieure). La fonction recherche est enclenchée. Elle s'arrête automatiquement (le signe "I" se change en "▶"). Enfonce à plusieurs reprises (▶) ou (▶) jusqu'à ce que SAT1 approuves.

Si vous souhaitez l'arrêter, appuyez sur

CH1

PAL

DECOR RECHERCHE: /R. FIN: FIN : MENU

6 La qualité image se travaille avec ou Valider par ENTREE.

Appuyez sur / ou CANAUX ou touches numériques 5 pour CHOISIR le canal à pré-régler puis appuyer sur ENTREE afin de le mémoriser.

8 Les canaux du magnétoscope peuvent à tout moment être réglés sur une chaîne T. V. Il suffit de répéter les opérations 3 à 7. 9 Presser MENU jusqu'à l'apparition de l'image TV.

Il arrive que la recherche s'arrête même lorsque le signal reçu n'est pas bon. Dans ce cas, vous ne devez pas memoriser la chaîne. Réenclencher la

fonction recherche au moyen de ou .

Choisir le système couleur d'enregistrement

1 Presser la touche MENU. Sélectionner l'option REGlAGE VCR par le curseur de la touche ou. Valider par ENTREE.

2 Sélectionner l'option SYSTEME COULEUR par le curseur de la touche ou

3 Par la touche / ou ENTREE besoin le système couleur d'enregistrement (AUTO, MESECAM, SECAM ou PAL). Positionner sur AUTO de préférence, sauf pour une cassette enregistrée en MESECAM (MESECAM).

4 Presser la touche MENU jusqu'à l'apparition de l'image TV.

Mise en place et retrait de la cassette Utiliser uniquement des cassettes vidéo marquées VHS. PAL SECAM.

Chargement d'une cassette

Appuyer au centre de la cassette jusqu'à son insertion.

Une cassette ne peut être chargée que lorsque son étiquette est vers vous.

Languette de protection

Mise en marche automatique

Lorsqu'une cassette est introduite, l'appareil se met en fonction automatique.

Lecture automatique

La lecture commence automatiquement à condition que la languette de protection soit enlevée.

Ejection

1 Appuyez sur STOP/EJECT au niveau de l'appareil. En mode de lecture, il faut appuyer deux fois sur cette touche. OU: Appuyez sur la touche EJECT au niveau de la

télécommande. N'appuyer qu'une fois sur cette touche, même en mode de lecture.

Retirer la cassette.

Ejection automatique

Si le magnétoscope est équipé de l'emboînage automatique, la cassette sera ejectée automatiquement à la fin de l'emboînage.

Pour éviter un effacement accidentel

Casser la languette de protection avec un tournevis.

Pour enregistrer à nouveau

Recouvrir le trou avec un morceau de ruban adhésif.

Préparation

• Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.
• Vérifier le standard couleur : positionner sur AUTO de préférence, sauf pour une cassette enregistrée en MESECAM (sélectionner alors l'option MESECAM).
• Voir les indications à page 13.

1 Introduire une cassette pré-enregistrée (la lecture commence automatiquement dès l'insertion si la languette de protection a été enlevée) et le témoin de Marche s'allume.

2 Début de la lecture:

Si la lecture ne commence pas automatiquement,

appuyez sur

Si aucune cassette n'a été chargée, le symbole

apparaît pendant 4 seconds.

Pour arrêter la lecture

Appuyer sur .

Rembobinage et avance rapides

Arrête la lecture ou l'enregistrement d'une cassette

au moyen de la touche

Rembobinage rapides:

Appuyer sur

Avance rapide:

Appuyer sur ⟨⟩

Recherche image avant/arrière

L'image défile sur l'écran (recherche image arrête ou avant) appuyer une nouvelle fois sur ou pour revenir en mode normal (RET ou AV).

Lecture NTSC

Cet appareil permet la lecture de cassettes enregistrées en NTSC. Pour reproduire une cassette NTSC, insérer une cassette NTSC et appuyer sur la touche .

Pour afficher la vitesse de recherche d'image

Appuyer une ou deux fois, en mode LECTURE.

Recherche visuelle avant

Appuyer une ou deux fois, en mode LECTURE.

• Pour reprendre la lecture, appuyer sur

Arrêt sur image

Appuyer sur PAUSE/ARRET

en mode LECTURE. Pour

revenir en lecture normale

appuyer sur ▷

Ralenti

Appuyer sur en mode lecture.

Vous pouvez également utiliser la fonction de ralenti sur image lorsque LECT apparait à l'écran.

Pour modifier la vitesse lente utiliser ou

Pour reprendre la lecture, appuyer sur

Lecture image par image avant ou arrière

Appuyez sur PAUSE/ARRET en mode

LECTURE.

Appuyer sur pression par pression : l'image avance image par image. - Appuyer sur pression par pression : l'image recule image par image.

Si vous maintenez la touche " " enfoncée pendant plus de deux secondes, le "Ralenti Arrière" (backward Slow Motion) sera activé.

Pour reprendre la lecture, appuyer sur

• Le son est coupé au cours des fonctions arrêt sur image, recherche d'images, ralenti et lecture image par image avant ou arrière.
• Il est possible d'éliminer pour une grande part les stries ALTERANT la qualité de l'image au cours du ralenti en appuyant sur ALIGNNEMENT.

Réglages du digital auto tracking (alignment)

En mode lecture, le système de digital auto tracking règle automatiquement l'alignement pour l'obtention de la meilleure image possible. Ce signal reste allumé pendant toute la recherche. Si des barres apparaisent en lecture, procédez à un réglage manuel de l'alignement;

Presser successivement ALIGNNEMENT de la télécommande pour obtenir une belle image. Le symbole de correction d'image apparait à l'écran. Il est possible d'ajuster l'image au moyen de CANAUX de l'appareil. Pour revenir en réglage automatique, presser ATR.

Réglage de la netteté de l'image.

Il est possible d'obtenir une image aux couleurs plus vives ou plus douces.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

1 Appuyez sur pour démarrer la lecture. 2 Presser MENU. Sélectionner l'option REGLAGE VCR par le curseur de ou Valider par ENTREE. 3 Sélectionner l'option NETTETE par le curseur de ou Valider par ENTREE. 4 Presser la ou la obtenir une image aux ouleurs plus vives ou plus douces. En augmentant le chiffre, les couleurs deviennent de plus en plus prononcées. En diminuant le chiffre, elles deviennent de moins en moins prononcées. pendant 60 secondes pour

légèrement accentuée

Presser MENU jusqu'à l'apparition de l'image TV.

• Les modes Arrêt sur image et Ralenti et Recherche d'image et Lecture image par image avant ou arrière sont automatiquement changés en mode LECTURE après 5 minutes pour éviter l'endommagement de la tête de lecture ou de la bande.
• Il est possible de seLECTIONner NETTETE uniquement en lecture à l' étape 3.
• Pour restaurer les paramètres aux valeurs de réglage par défaut, appuyez sur ANNULER à l'étape 4.

Préparation

• Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.
• Introduire une cassette vierge. (indispensable pour sélectionner la fonction de sélection de série dans le menu)

1 Presser MENU.

Sélectionner l'option EXTENSION VCR par le curseur de ou

. Valider par

EN-

■PROG. END

EXTENSION VCR REGLAGE VCR ■ REGLAGE DES CANAUX SYSTEME DE REGLAGE

TREE.

2 Sélectionner l'option SELECTION SEQUENCE

par le curseur de ENTREE.

Validator par

La lecture commence automatiquement.

EXTENSION

AUTO REP EAT [OFF] Sélection SEQUENCE

SELECT : ▲▼

ENTBEE: ENTBEE

FIN : MENU

3 Presser ENTREE à l'endroit où se trouve le début de la séquence à répéter.

S-REPEAT apparaît à l'écran.

4 Presser ENTREE à nouveau à l'endroit où se trouve la fin de la séquence à répéter.

SR-R apparaît à l'écran et la cassette revient automatiquement au point de départ de la séquence à répéter.

Lorsque le point de départ de la séquence est repéré, la lecture répétée de cette-ci démarre automatiquement.

SR - LECTURE

La lecture de la séquence sélectionnée au point 3 et 4 sera automatiquement répétée.

Pour arrêter la lecture répétée de la séquence :

Appuyer sur .

SR-LECTURE (cf. point 5) ne sera plus indiqué à partir de la seconde lecture en mode répétition.

Préparation

• Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.
• Introduire une cassette vierge.

1. Presser MENU.

Sélectionner l'option AUTO REPEAT par le

2 Sélectionner [ON] ou

[OFF] par ou ENTREE.

Presser MENU. Puis . Le mode REPEAT est en fonction. Pour l'annuler, voir ci-dessous.

Pour annuler la fonction REPEAT, suivre les opérations 1 et 2. Puis presser x = x ou ENTREE pour afficher OFF. Appuyer sur MENU pour revenir en écran neutre.

REMISE A ZERO du compteur.

Cette fonction arrête automatiquement le défillement de la bande à la position 00:00:00 du compteur.

Appuyer sur AFF. Le compteur de la cassette apparait en bas d'écran.

2 Etant en mode COMPTEUR, appuyer sur COMPTEUR 0000 (REMISEA ZERO) pour remetre le compteur sur 00:00:00.

3 Lorsque la lecture est finie, appuyer sur sousur 0000. La bande se rembobine jusqu'ace que le compteur affiche 00:00:00 puis s'arrête.

Affichage horloge/compteur

À chaque pression de HORLOGE/COMPTEUR, l'affichage à l'écran change d'une position à l'autre.

• Lorsque l'on charge la cassette à partir du temps 00:00:00, le signe (-) s'affiche devant le temps.
• Lorsque l'on charge la cassette, le compteur indique 00:00:00.
• Le compteur n'enregistre pas pendant les passages vides de la cassette. En avance rapide et en lecture pendant les passages vides, le compteur s'arrête.

Système de recherche par index

Ce système permet de localiser le début d’un enregistrement vidéo sur ce magnétoscope. À chaque début d’enregistrement, ou à chaque pause d’enregistrement, des repères sont automatiquement insérés sur la bande. Ces repères sont aisément retrouvés à l’aide des touches >> ou

Pour atteindre un repère donné : presser INDEX (en mode LECTURE ou STOP).

2 Sélectionner le numéro de l'INDEX à l'aide des touches numériques 1~9.

Exemple: vous souhaitez passer au 3ème index à

compter de l'endroit où vous vous trouvez, entrer numérique 3.

3 Appuyer sur ⟨⟩

Le magnétoscope va rechercher le numéro d'index sélectionné (ici 3) et reprendre la lecture à cet endroit précis. À la troisième marque INDEX l'enregistrement s'arrête et la lecture reprend automatiquement.

Chaque fois qu'une marque d'index est passée, la numérotation affichée est diminuée d'un chiffre.

• Lorsqu'un indexage est effectué en tout début de cassette, il est possible qu'il ne puisse être détecté.
• Durant la recherche d'index, il peut arriver que la bande s'arrête et que la lecture s'enclenche à un endroit légèrement différent.
• L'usage de cassettes vidéo très abîmées perturberait probablement le fonctionnement de l'indexage.
• Un maximum de 9 marques d'index peut être insérées.

Préparation

• Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.
• Vérifier le standard couleur : positionner sur AUTO de préférence, sauf pour une cassette enregistrée en MESECAM (sélectionner alors l'option MESECAM). - voir les indications à page 13.

1 Introduire une cassette vierge, le magnétoscope démarre automatiquement.

2 Choisir la chaîne (par exemple 29) à enregistrer par CANAUX ou touches numériques 0-9.

1-9: exemple 5 = appuyer sur numérique "5" 10~80: exemple 29 = appuyer sur "2" et sur "9".

3 Enclencher VITESSE SP/LP pour sélectionner la vitesse de bande souhaitée (SP ou LP).

Vitesses de défillement de la bande

Vitesse de bande	Type de videocassette
	E-300	E-240	E-180	E-90	E-60	E-30
Standard/SP	5 heures	4 heures	3 heures	1-1/2 heures	1 heures	30 min.
Longplay/LP	10 heures	8 heures	6 heures	3 heures	2 heures	1 heures

4 Appuyer sur ENR/OTR (ENREGISTREMENT).

Si vous essayez d'enregistrer sur une cassette dont l'onglet de protection contre l'effacement a été brisé, le magnétoscope l'éjecte automatiquement.

Arrêt de l'enregistrement

Pour arrêter l'enregistrement, appuyer sur

Arrêt momentané de l'enregistrement

Pour arrêter momentanément l'enregistrement, appuyer sur PAUSE/ARRET. Appuyer à nouveau

sur cette touche pour le reprendre. La double barre reste allumée tant que la touche est sur PAUSE.

Pour protéger la bande, la position PAUSE est automatiquement libérée au bout de 5 mn. L'appareil se met en mode STOP.

Enregistrer un programme tout en visualisant un autre

1 Pendant que le magnétoscope enregistre, sélectionner l'option TV par TV/VCR. Le signal VCR disparaît et l'enregistrement continue.

2 Sélectionner la chaîne à visualiser.

Rembobinage automatique

La cassette est rembobinée automatiquement en fin de bande, excepté lorsque le magnétoscope est en mode ENREGISTREMENT PROGRAMME.

Elle est éjectée et l'appareil s'arrête automatiquement.

Affichage des données

Enforcer AFF.. L'horloge, le jour de la semaine ainsi que d'autres informations apparaîtront à l'écran.

Pour effacer ces données : enfoncez AFF. jusqu'à ce que les données disparaissent.

Compteur en temps réel Vitesse de bande (SP, LP)

Cette fonction offre une manière simple et pratique de programmer un enregistrement.

Préparation

• Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.
• Vérifier le standard couleur : positionner sur AUTO de préférence, sauf pour une cassette enregistrée en MESECAM (sélectionner alors l'option MESECAM). - voir les indications à page 13.

1 Introduire une cassette vierge, le magnétoscope démarre automatiquement. 2 Choisir la chaîne (par exemple 29) à enregistrer par CANAUX ou touches numériques 0-9.

1-9 : exemple 5 = appuyer sur numérique "5". 10~80 : exemple 29 = appuyer sur "2" et sur "9".

3 Enfoncer VITESSE SP/LP pour sélectionner la vitesse de bande souhaitée (SP ou LP). 4 Appuyer sur ENR/OTR pour démarrer l'enregistrement. Appuyer une deuxième fois pour que l'enregistrement s'arrête 30 minutes après. Chaque pression supplémentaire augmente la durée d'enregistrement.

de 30 minutes comme indiqué dans le tableau, jusqu'à un maximum de 10 heures (Vitesse de bande: LP).

Vitesse de bande: LP

Enregistrement → 0:30 → 1:00 → 1:30 → 2:00 ↑ 10:00 ← 9:00 ← 5:00 ← 4:00 ← 3:00

En mode OTR, une pression sur ENR/OTR permet de ramener la durée d'enregistrement sur l'heure programmée la plus proche.

Pour prolonger la durée d'enregistrement

Appuyer sur ENR/OTR plus de deux fois jusqu'à l'affichage de la durée souhaitée.

Pour annuler la fonction OTR

Pour arrêter l'enregistrement, appuyer sur

Durant l'enregistrement instantané (OTR), il n'est pas possible d'utiliser les autres fonctions.

Le compteur d'enregistrement peut être programmé sur l'écran avec la télécommande. Ce compteur intégré permet de programmer par avance jusqu'à 8 enregistrements sur 1 mois, et ce, sans autre surveillance ultérieure.

Préparation

• Introduire une cassette vierge.
• S'assurer que l'heure affichée est exacte (AFF. voir page 17).

Exemple : Mettre en mémoire l'enregistrement du programme numéro 1 sur 1 (TF1) le 23ème jour, de 13:00 à 14:30 heures. (vitesse de bande LP)

Presser MENU. Sélectionner dans le MENU l'option PROG. ENR. par ou et

validar par ENTREE.

Dans le cas où aucune touche n'est activée, le magnétoscope passe en fonction TV au bout de 60 secondes.

2 Choisir le numéro de programme par

ou, puis appuyer sur ENTREE.

3 Choisir la date par touches numériques 0-9. Valider par

4 Introduire le temps de départ (13:00) et de fin (14:30) d'enregistrement et le programme (1 TF1) et de vitesse de bande (LP) comme à l'étape 3.

La chaîne apparaît à l'arrière-plan du display.

• En cas d'erreur, enfoncez la touche pour revenir à l'étape précédente et recommencez l'opération.

5 Valider par ENTREE.

Pour régler et memoriser d'autres programmes de blocs Timer, procéder comme à partir du point 2. Ou presser MENU jusqu'à (l'apparition) de l'image TV.

"ATTEN: ENR. PROG APPUYER TOUCHET T-REC" apparait.

ATTEN: ENR. PROG APPUSER TOUCHE T-REC

Il est possible d'enclencher l'enregistrement programme immédiatement ou par la suite en pressant PROG. ENR ou standby ↓

Une horloge apparait à l'écran comme symbole. Si vous avez omis d'introduire une cassette dans votre magnétoscope, l'affichage de l'enregistrement par blocs Timer clignote.

• Si la cassette est éjectée, la bande de protection peut être replacée (Page 13).
• Aussi longtemps que la fonction d'enregistrement programme (symbole affiché au display) est active, vous ne pouvez utiliser le magnétoscope. Il faut d'abord désactiver la fonction en pressant PROG. ENR.

• Après une coupure de courant ou un débranchement du cordon secteur supérieur à 30 minutes, l'affichage de l'heure et les programmations sont perdus. Lorsque le courant est rétabli, "-:-" clignote. Il faut procéder à nouveau aux différents réglages.
• Pour programmer le compteur d'enregistrement afin d'enregistrer une source extérieure : le signal CH clignote, presser AV pour afficher AV1, AV2 ou AV3 à l'endroit de l'affichage CH.
• Si la bande arrive au bout avant la fin du temps d'enregistrement automatique, l'affichage PROG. ENR. clignote. Les touches et les affichages écrans ne fonctionnent pas jusqu'à ce que vous ayez coupé le Timer par l'intermédiaire de PROG. ENR.

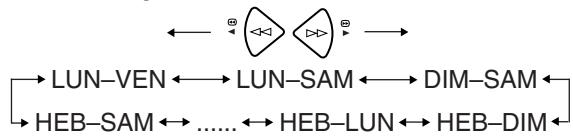

Enregistrement hebdomadaire (exemple heb-mar: chaque semaine mardi) ou quotidien (example lun-sam: lundi jusqu'à la samedi)

Pour enregistrer des émissions quotidiennes ou hebdomadaires, suivre les étapes 1 à 7. À l'étape 3, appuyer sur ou jusqu'à ce que le jour souhaité apparaisse. Puis appuyer sur . Par pressions successives de ou , le jour affiché change comme décrit ci-dessous.

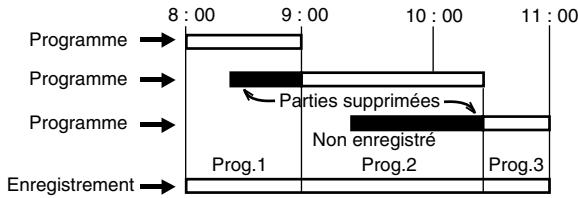

En cas de superposition d'enregistrements programmés.

Veillez à ce que les heures d'enregistrement programmées ne se chevauchent pas. Dans le cas contraire, des parties de l'émission suivant la première ne seront pas enregistrées. C'est toujours l'émission à la première place dans le temps qui a priorité.

• Les enregistrements "CHAQUE JOUR" ou "CHAQUE SEMAINE" se répètent quotidiennement ou de manière hebdomadaire, à moins que les données entrées ne soient effacées ou que la bande ne soit arrivée au bout.
• Dans le cas de tous ces enregistrements automatiques, il n'y a pas de rembobinage lorsque la bande arrive au bout, le déroulement de la bande est simplement arrêté automatiquement.

Confirmation/annulation de la programmation préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

1 Appuyer sur PROG. ENR, l'indicateur PROG. ENR s'éteint.

2 Enforcer PROG.

Les 8 mémoires du programme d'enregistrement apparaissent.

3 Pour annuler une programmation de l'heure:

Presser ou sélectionner l'heure non désirée et presser ANNULER. L'heure non désirée a disparu.

4 Appuyer sur MENU ou (PROG.) pour ramener le magnétoscope en fonctionnement normal.

S'il reste en mémoire d'autres programmes, presser PROG. ENR pour les réactiver sous peine d'annulation.

Cet appareil enregistre en HIFI. Les programmes Nicam stéréo sont enregistrés dans le son initial (nicam stéréo) quel que soit le réglage en sortie Audio. Pour enregistrer en nicam, se positionner en NICAM (AUTO) dans le menu, suivant les indications suivantes.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

Réception et de sortie son stéréo NICAM:

Presser la touche MENU. Sélectionner l'option REGLAGE VCR par le curseur de la touche

par ENTREE.

. Valider

■ PROG. ENR. EXTENSION VCR ■REGLAGE VCR REGLAGE DES CANAUX SYSTEME DE REGLAGE

SELECT :▲

ENTREE: ENTREE

FIN : MENU

Sélectionner l'option NICAM par le curseur de la touche

touche

Par la

ENTREE choisir [AUTO].

REGLAGE VCR

SYSTEMCOULEUR

■NICAM AUDIO MIX NETTETE

AUTOI

[ALTO]

[OEE]

[O1]

■NEETLE

SELECT : ▲▼/▲

ENTREE: ENTREE

FIN : MENU

Presser la touche MENU jusqu'à l'apparition de l'image TV.

Réception stéréo nicam

L'indication NICAM ST s'inscrit sur l'écran du magnétoscope lorsqu'un signal stéréo Nicam est reçu.

Réception nicam mono a

L'indication NICAM M1 s'inscrit sur l'écran du magnétoscope lors de la réception d'un signal en Nicam Mono A.

Réception nicam mono AB

L'indication NICAM M1/2 s'inscrit sur l'écran du magnétoscope lors de la réception d'un signal en NICAM Mono A et Mono B.

Ce signal est affiché lorsque NICAM (OFF) a été sélectionné sur le menu écran.

NICAM ST

NICAM M1

NICAM M1/2

NICAM OFF

Pour recevoir un programme stéréo ou lire une cassette enregistrée en stéréo, connecter le magnétoscope au système stéréo audio ou Téléviseur.

Lecture

Presser la touche AUDIO SELECT de la télécommande. L'écran affiche les diverses possibilités d'écoute suivant le type de son.

Affichage sur écran (pendant 4 sec.)	Son stéréo	Son Nicam AB
STEREO	Lecture en stéréo (ensemble voie droite et voie gauche).	Le son A (principal) lu sur la voie gauche, B (2 éme son) sur la voie droite.
SON G	Le son gauche est reçu sur la voie droite et la voie gauche.	Le son A (principal) est reçu sur la voie gauche et sur la voie droite.
SON D	Le son droit est reçu au la voie droite et la voie gauche.	Le son B (2 éme son) est reçu sur la voie gauche et sur la voie droite.
MONO	Lu en mono.	Le son A (principal) est reçu sur la voie gauche.

Affichage du signal hifi

Il apparaît en mode lecture

d'une cassette

préenregistrée en VHS HIFI

HI-Fl

• Si une cassette n'est pas enregistrée en HiFi, les symboles SON G et SON D apparaissent automatiquement et le son sort en mono. Dans ce cas, la touche de sélection AUDIO n'est pas opérationnelle.
• S'il y a distorsion du son pendant la lecture de la cassette enregistrée sur un autre magnétoscope HiFi, utiliser la touche ALIGNNEMENT(trace).

En mode lecture de la cassette, les sons des deux pistes sont entendus simultanément. (mode "mixé")

Préparation

Allumer le téléviseur et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

1 Presser MENU.

Sélectionner l'option REGLAGE VCR par le

Valider par ENTREE.

PROG. ENR. EXTENSION VCR REGLAGE VCR REGLAGE DES CANAUX SYSTEME DE REGLAGE

SELECT :▲

ENTREE: ENTREE

FIN : MENU

2 Sélectionner l'option

AUDIO MIX par le

REGLAGE VCR

SYSTEM COULEUR ■NICAM AUDIO MIX NETTETE

SELECT : ▲ ENTREE : ENTREE FIN : MENU

ENTREE choisir [ON].

REGlAGE VCR SYSTEM COULEUR ■ NICAM ■ AUDIO MIX NETTETE SELECT : ▲ ENTREE : ENTREE FIN : MENU

4 Presser MENU jusqu'à l'apparition de l'image TV.

Lorsque est pressé, les deux pistes (MONO et HIFI) sont lues simultanément, jusqu'à l'annulation du mode audio mixing.

Pour annuler la fonction AUDIO MIXING, référez-vous aux étapes 1 et 3 ; ensuite enforcer

Appuyer sur MENU pour retourner au mode TV.

Raccordement à un caméscope.

CAMESCOPE

"LECTEUR"

Pour dupliquer à partir d'un camescope une cassette vidéo préenregistrée, suivre les instructions propres au type de camescope. Le schéma ci-dessous présente une connexion standard.

Copie d'une bande vidéo

Après avoir effectué tous les branchements, procéder de la manière suivante.

1 Insérer une cassette protégée dans le compartiment du magnétoscope-enregistreur. Insérer une cassette pré-enregistrée dans le compartiment du lecteur (ou dans un caméscope). 2 Appuyez, au niveau de l'appareil d'enregistrement, soit sur CANAUX ou AV pour faire apparaître l'affichage "A1 (TV Prise Peritel)", "A2 (VCR/Decodeur Prise Peritel)" ou "A3 (Prises entrée de face)" à la place du canal. 3 Appuyez sur ENR/OTR puis PAUSE/ARRET du magnétoscope servant à enregistrer. 4 Appuyez sur les touches PLAY puis PAUSE/STILL du magnétoscope servant à la lecture. 5 Appuyez simultanément sur PAUSE/ARRET des deux magnétoscopes.

• Il est recommandé de sélectionner la vitesse de bande SP pour le magnétoscope enregistreur.
• N'oubliez pas que la copie de certaines émissions, films, bandes vidéo et autres soumis à des droits de Copyright peut être interdite et constituer, le cas échéant, une infraction à la loi.

Raccordement à un deuxième magnétoscope.

Prise VCR/DECODER

SCART PERITEL

Lecteur video

VS-K603N-E5(S)

(nonfourni)

Magnétoscope

enregistreur

• Choisir l'option "AV2" dans le menu à l'écran de la même manière que décrit en page 9 dans les étapes 1-2. Presser ENTREE pour choisir le mode AV.

Si votre magnétoscope ne fonctionne pas correctement, contrôlez les points suivants avant de faire appel à un technicien:

Symptômes	Causes	Elimination	Page
Fonctionnement
Pas d'alimentation électrique.	Le cable de raccordement au secteur n'est pas branché.	Branchez le cable.	7
Reception des chaînes TV
La chaîne TV régée au niveau du magnétoscope n'est pas visible sur l'écran.	Le cable de l'antenna n'est pas raccordé.	Raccorder le cable de l'antenne.	7
Enregistrement
Enregistrement impossible.	La languette de protection anti effacement de la cassette a été retiree.	Remplacez la languette par un morceau de ruban adhésif.	13
L'enregistrement automatique n'est pas possible.	L'hourn'est pas réglée correctement.	Réglez l'hourne correctement.	9
	L'heure du début et de la fin de l'enregistrement n'a pas été entrée correctement.	Entrez l'hourne correcte du début et de la fin de l'enregistrement.	18
	La touche PROG. ENR est commutée sur POWER ON. Le symbole de l'hourn'est effacé.	Appuyez sur la touche PROG. ENR. Le symbole de l'hournappeit.	19
	Il n'y a pas de cassette dans le compartment. Le symbole de l'hourneclignote.	Introduisez une cassette vierge.	18
Une marque d'indexation n'a pas été enregistrée.	Une marque d'indexation a été enregistrée au début de la bande.	Laisser la bande tourner quelques secondes avant d'insérer la première marque d'indexation.	16
Lecture
L'image à la lecture n'est pas en couleurs. L'image est "enneigée".	La déviation de la bande dépasse les capacités de correction du dispositif automatique.	Procedez à un alignement manuel de la bande à l'aide des touches ALIGNNEMENT + ou -.	15
	Les têtes video sont encrassées.	Faites nettoyer les têtes videoe.	23
	Le matériel de la bande est vicious.	Utilisez une bande neuve.	—
Audio
Bien que la cassette soit HIFI le son n'est pas satisfaisant.	La sélection du son HIFI n'est pas faite.	Afficher STEREO sur l'écran par AUDIO SELECT.	23
En lecture audio, le son principal et le son seconde sont entendus simultanément.	Le son n'est pas sélectionné.	Presser AUDIO SELECT sur la telcde pour désirer le son gauche ou droit (L/R).	23

Entretien des têtes vidéo

La qualité de l'enregistrement et de la lecture dépend pour une part décisive du parfait état des têtes vidéo. Si les têtes vidéo sont encrassées, la qualité de l'image s'en trouve perturbée. N'oubliez pas qu'une bande de mauvaise qualité et des cassettes endommagées peuvent contribuer à un encrassement rapide des têtes vidéo.

Bonne image

Image "enneigée"

Attention:

Les têtes vidéo sont des pièces susceptibles d'usure et elles doivent être remplacées si, malgré un nettoyage soigné, la qualité de l'image ne s'améliore pas.

Données techniques

Alimentation:	230V/50Hz
Consummation:	En marche: 11 W environ
	En veille: 3 W environ
Température de fonctionnement:	de 5°C à 40°C
Norme télévision:	CCIR 625 lignes, 50 périodes
	Signal couleur PAL et SECAM
	Lecture NTSC
Bande de réception:	PAL: 2-12, X, Y, Z, S1-S41, 21-69
	SECAM: FB-FC, F1-F6, B-Q, 21-69
Son:	3 pistes (2 pistes HiFi - 1 piste standard)
Format de la bande:	VHS
Vitesse de la bande:	PAL: SP 23.39 mm/s, LP 11.69 mm/s
	NTSC: 33.35 mm/s
Avance rapide/ Retour rapide:	Approx. 1 minute 48 secondes (avec une cassette E-180) (à +25°C)
Têtes:	Vidéo: 4 têtes rotatives
	FM AUDIO: 2 têtes rotatives
	Audio/Contrôle: 1 tête stationnaire
	Effacement: 1 effacement total, 1 tête d'effacement audio
Niveau d'entrée:	Prise Péritel (SCART): VIDEO 1 Vp-p 75 Ohm asymétrique
	AUDIO: 500 mV, 50k Ohm asymétrique
	Audio RCA: 500mV, 50k Ohm asymétrique
Niveau de sortie:	Prise Péritel (SCART): VIDEO: 1Vp-p 75 Ohm asymétrique
	AUDIO: 500 mV, 1 k Ohm asymétrique
	Audio RCA: 500mV, 1k Ohm asymétrique
Signal Audio HiFi:	Dynamic Range: plus de 75 dB
	Fréquence: 20 Hz - 20 KHz (± 6dB)
	Dérangement: moins de 0,01% Wrms
Poids:	3.2 kg
Dimensions:	360 (L) x 95 (H) x 229 (P) mm

Télécommande

Alimentation électrique: DC 3V (2 piles) TYPE AAA/1.5V/UM-4/R03

Accessoires

Télécommande

Cable coaxial

Cable PERITEL

Micro-batteries type UM4 2 piles

Les indications de poids et de dimensions sont des valeurs approximatives. Sous réserve de modifications.
