MS-60B - Pédale d'effet pour basse ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour basse
Marque	ZOOM
Modèle	MS-60B
Dimensions (L x P x H)	77,5 x 130,3 x 58,5 mm
Poids	350 g
Alimentation	Adaptateur secteur AD-16 (9V CC, 500 mA) ou 4 piles AA 1,5 V (alcalines ou Ni-MH)
Autonomie des piles	Environ 7 heures avec piles alcalines
Consommation	500 mA max (avec adaptateur)
Écran	LCD
Entrée	Jack 6,35 mm mono (impédance 1 MΩ, niveau nominal -20 dBm)
Sortie	Jack 6,35 mm mono x2 (MONO/OUTPUT, niveau max +5 dBm sur 10 kΩ)
USB	Connecteur micro USB pour mise à jour du firmware
Nombre d'effets	58 types
Effets simultanés max	4
Mémoires (patches)	50
Fréquence d'échantillonnage	44,1 kHz
Conversion A/N et N/A	24 bits avec suréchantillonnage 128x
Traitement du signal	32 bits (virgule flottante et fixe)
Réponse en fréquence	20 Hz - 20 kHz (+1/-3 dB sous 10 kΩ)
Fonctions principales	Accordeur chromatique/basse, battue du tempo, chaîne d'effets modifiable, mise à jour firmware
Sécurité	Utiliser uniquement adaptateur AD-16 ; ne pas ouvrir le boîtier ; éviter humidité, chocs, poussière ; débrancher en cas de dysfonctionnement
Entretien et nettoyage	Chiffon doux et sec ; si nécessaire, chiffon humidifié bien essoré ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Mise à jour firmware via USB ; aucune pièce détachée fournie ; contacter SAV ZOOM en cas de panne
Informations générales	Fabriqué par ZOOM Corporation, Tokyo, Japon ; site web : http://www.zoom.co.jp

FOIRE AUX QUESTIONS - MS-60B ZOOM

Comment mettre sous tension la MS-60B ?

Branchez un adaptateur secteur AD-16 à la prise DC 9V ou insérez 4 piles AA dans le compartiment sous l'unité. Connectez un câble à la prise d'entrée pour allumer l'appareil si vous utilisez des piles. Baissez le volume de l'ampli avant de brancher.

Comment sélectionner un effet et régler ses paramètres ?

Sur l'écran d'accueil, utilisez les touches curseur haut/bas pour choisir un type d'effet. Tournez les boutons de paramètre 1-3 pour régler les valeurs. Pressez le bouton de paramètre 3 pour changer de page si plusieurs paramètres sont disponibles.

Comment sauvegarder un patch (mémoire) ?

Pressez le bouton de paramètre 2 pour ouvrir la liste MEMORY. Tournez pour sélectionner un patch, puis pressez à nouveau. Pour sauvegarder sous un nouveau nom, pressez sur le patch désiré, modifiez le nom avec les molettes, puis confirmez. Par défaut, les changements sont sauvegardés automatiquement (AUTO SAVE activé).

Comment utiliser l'accordeur intégré ?

Maintenez la pédale commutateur enfoncée pendant 1 seconde pour ouvrir l'accordeur. Jouez une corde à vide : l'écran affiche la note et l'accord. Tournez le bouton de paramètre 1 pour changer le diapason (standard 440 Hz) ou le type d'accordeur (chromatique ou basse). Utilisez les touches curseur pour sélectionner un accordage drop. Pour quitter, maintenez à nouveau la pédale 1 seconde.

Comment régler le tempo (Tap Tempo) ?

Par défaut, maintenir la pédale commutateur 1 seconde ouvre l'accordeur. Vous pouvez changer cette fonction dans SETTINGS > HOLD FOR TUNER/TAP pour passer en mode Tap Tempo. Une fois réglé, maintenez la pédale pour ouvrir l'écran de tempo, puis appuyez plusieurs fois sur la pédale au rythme désiré. Le voyant clignote en synchronisation.

Comment ajouter ou supprimer des effets dans la chaîne ?

Maintenez une touche de curseur gauche/droite pendant 1 seconde pour ajouter un nouvel effet à gauche ou à droite de l'effet actuel. Pour supprimer un effet, pressez le bouton de paramètre 1 pour ouvrir le MENU, sélectionnez DELETE EFFECT UNIT, puis confirmez. Vous pouvez aussi réorganiser les effets dans le menu EFFECT CHAIN.

Que signifie le message 'DSP Full!' ?

Cela indique que la capacité de traitement est dépassée. La MS-60B peut utiliser jusqu'à 4 effets simultanément, mais certains (comme les simulations d'ampli) consomment beaucoup de ressources. L'effet qui dépasse est court-circuité. Pour résoudre, changez un ou plusieurs effets pour des types moins gourmands ou réglez-les sur THRU (maintenez le bouton de paramètre 1 enfoncé 1 seconde).

Quelle est l'autonomie des piles et comment la prolonger ?

Avec des piles alcalines AA, l'autonomie est d'environ 7 heures en fonctionnement continu. Pour optimiser, indiquez le type de piles utilisé dans SETTINGS > BATTERY TYPE (alcaline ou Ni-MH). L'affichage de la charge restante sera plus précis. Évitez les piles au manganèse. La gestion d'alimentation (POWER MANAGEMENT) éteint automatiquement l'appareil après 10 heures d'inactivité (réglable sur OFF).

Comment restaurer les réglages d'usine (All Initialize) ?

Maintenez la pédale commutateur enfoncée tout en mettant sous tension. L'écran 'All Initialize' apparaît. Appuyez sur la pédale pour confirmer (YES) ou sur une autre touche pour annuler. Attention : cette opération efface tous les patches et réglages personnalisés.

Comment mettre à jour le firmware de la MS-60B ?

Téléchargez la dernière version du firmware sur le site ZOOM (http://www.zoom.co.jp). Maintenez les touches curseur haut et bas enfoncées tout en connectant l'appareil à un ordinateur via USB. L'écran 'Firmware UPDATE' s'affiche. Lancez l'application de mise à jour sur l'ordinateur et suivez les instructions. Ne débranchez pas le câble pendant la procédure. Une fois terminée, 'Complété' s'affiche.

MODE D'EMPLOI MS-60B ZOOM

Merci beaucoup d'avoir besoin de la MS-60B ZOOM. Veuillez lire attentivement ce mode d'emploi pour découvrir toutes les fonctions de la MS-60B afin que vous puissiez pleinement l'utiliser pendant de longues années. Veuillez conserver ce mode d'emploi dans un endroit pratique pour vous y référer ultérieurement.

• Aucune liste imprimée des paramètres d'effet n'est fournie avec la MS-60B

Veuillez la télécharger sur le site web ZOOM. → http://www.zoom.co.jp/downloads/

Si la MS-60B reste 10 heures sans être utilisée, elle s'éteint automatiquement par défaut.

Pour la garder always alimentée, veuillez dire « 4 Pour régler la fonction de gestion d'alimentation » en page 19 et reglez la valeur sur OFF.

Sommaire

Précautions de sécurité et d'emploi 3

Nomenclature des parties 4

Mise sous tension 6

Réglage des effets 8

Sélection et sauvegarde des patches 10

Changement de patch avec la pédale commutateur 11

Emploi de plusieurs effets 12

Emploi de l'accordeur 14

Battue du tempo 16

Changement de divers réglages 18

Mise à jour du firmware 23

Types d'effet 24

Restauration des réglages d'usine

de la MS-60B 29

Guide de dépannage 30

Caractéristiques techniques 31

Mémoire ou patch

Le statut ON/OFF et les réglages des paramètres de chaque effet sont mémorisés dans des mémoires appelées « patches ». La MS-60B peut mémoriser 50 patches.

Unité d'effet

La MS-60B peut être utilisée en même temps de 1 à 4 effets et vous pouvez changer le nombre utilisé comme vous le voulez. Chacun d'entre eux est appelé une « unité d'effet »

Tous les autres noms de produit, marque et société mentionnées dans cette documentation sont la propriété de leurs détenteurs respectifs. Note : toutes les marques commerciales et déposées mentionnées dans ce mode d'emploi n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits d'auteur de leurs détenteurs respectifs.

Precautions de securite

Dans ce mode d'emploi, des symboles seront à mesure en évidence des avertissements et précautions que vous devez respecter pour éviter les accidents. Leur signification est la suivante :

Danger	Risque de blessures sérieues voir mortelles.
Précautions	Risque de blessures corporelles et de dommages pour l'équipement.

Autres symboles

Actions requisites (obligatoires)

Actions interdites

Danger

Fonctionnement avec adaptateur secteur

Avec cette unité, n'utilisez qu'un adaptateur secteur AD-16 ZOOM. Ne dépassez jamais la valeur nominale des prises d'alimentation et autres équipements de raccordement électrique.

Fonctionnement sur piles

Utilisez 4 piles AA 1,5 volts ordinaires (alcalines ou nickel-hydride de métal). Pour utiliser l'unité, le compartiment des piles doit toujours être fermé.

Modifications

N'ouvre jamais le boîtier et ne tentez jamais de modifier le produit.

Manipulation du produit

Ne laissez pas tomber l'unité, ne la heurtez pas et ne la forcez pas. Veillez à ne pas y laisser entrer d'objets étrangers ni de liquide.

Environnement de fonctionnement

Ne pas utiliser en cas de températures extrêmes, hautes ou basses. Ne pas utiliser près de chauffages, de poêles et autres sources de chaleur. Ne pas utiliser en cas de très forte humidité ou d'éclaboussures. Ne pas utiliser dans des lieux soumis à des vibrations excessives. Ne pas utiliser en présence de poussière excessive ou de sable.

Manipulation de l'adaptateur secteur

Pour débrancher l'adaptateur de la prise, tirez toujours sur son boîtier.

Manipulation des piles

1. Installez les piles avec la bonne orientation +/- Utilisez le type de pôle spécifique. N'melangerez pas piles neuves ou anciennes, les deux types diffèrent. En cas de non utilisation prolongée, retirez les pôles de l'unité. Si les piles ont coulé, essuyez soigneusement le compartiment des piles et ses contacts pour refaire tout résidu de pile.

Connexion des câbles aux prises d'entrée et de sortie

Eteignez tous les appareils avant de connecter des cables.

Volume

N'utilisez pas le produit à fort volume durant longtemps.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer les faces de l'unité si elles sont sales. Si nécessaire, utilisez un chiffon humidifié bien essoré.

Mauvais fonctionnement

Si l'unité est cassée ou fonctionnelle mal, débranché immédiatement l'adaptateur secteur, basculé l'interrupteur d'alimentation sur OFF et débranché les autres cables. Contactez le magasin dans lequel vous avez acheté l'unité ou la SAV ZOOM avec les informations émises par l'informateur, et sauf que l'unité ne s'est pas en charge, sauf qu'une perte du mauvais fonctionnement, ainsi que vos nom, adresse et numéro de téléphone.

Prise pour adaptateur secteur CC 9V

Pour alimenter l'unité depuis le secteur, branchez ici un adaptateur AD-16 (→P6).

Prises OUTPUT

Connectez-les à un ampli ou à un autre effet.

Utilise la prise MONO pour une connexion mono.

Voyant on/off

S'allume quand l'effet actuel est activé. Ne s'allume pas quand l'effet est désactivé (→P8).

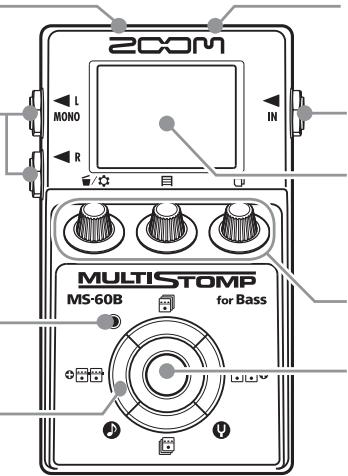

Touches de curseur

(→P5)

Connecteur USB

Sert au branchement à un ordinateur et à la mise à jour du firmware ( P23)

Prise d'entrée

Branchez-y une guitare.

Écran

Affiche l'effet actuellement sélectionné et diverses autres pages d'écran (→P7).

Boutons de paramètre

(→P5)

Pédale commutateur

Active et désactive l'effet affiché à l'écran (→P8).

Maintenez-la pressée au moins 1 seconde pour ouvrir la page de l'accordeur (Tuner) ou de la battue du tempo (Tap Tempo) ( P14,16)

Boutons de paramètre

De gauche à droite

Bouton de paramètre 1 [ ]

Tournez-le à gauche et à droite pour régler le paramètre

Pressez-le pour ouvrir le MENU dans lequel vous pouvez retirer et réorganiser des effets, et faire divers réglages ( P12,18)

Vous pouvez aussi vérifier la version du firmware ( P22)

Bouton de paramètre 2 []

Tournez-le à gauche et à droite pour régler le paramètre.

Pressez-le pour ouvrir l'écran MEMORY où vous pourrez éléctionner et sauvegarder les commutateurs, et changez der patch à l'aide de la pédale commutateur (→P10, 11).

Bouton de paramètre 3 [ ]

Tournez-le à gauche et à droite pour régler le paramètre. Pressez-le pour changer de jour de paramètres ( P9)

Touches de curseur haut et bas

Pressez-les pour changer de type d'effet.

Maintenez les pressées au moins 1 seconde pour sélectionner la catégorie d'effet (→P8).

Touches de scoller gauche et droite

Pressez-les pour afficher l'effet de gauche ou de droite. Maintenez-les pressées au moins 1 seconde pour ajouter un nouvel effet à gauche (droite) de l'effectif actuel ( P12).

1 Pour mesure sous tension

1. Baissez le volume de l'amplificateur au minimum.
2. Alimentez l'unité avec des piles ou un adaptateur.

Ouvrez le compartiment sous l'unité et insérez-y les piles.

Dessous de l'unité

Branchez un adaptateur secteur AD-16.

1. Branchez un câble de guitare à la prise d'entrée.

Conseil

• Si vous utilisez ces piles, l'unité sera alimentée quand un câble sera connecté à la prise d'entrée.
• Branchez l'unité à un ampli, puis allumez l'ampli et montez le volume.

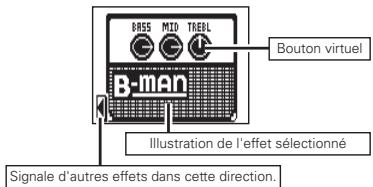

Conseil

• Les positions des boutons virtuels changent avec les valeurs des paramètres.

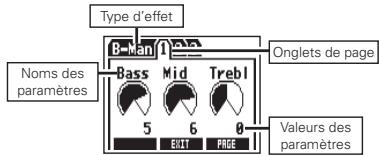

Conseil

• Si 4 paramètres ou plus neuf parent réglés, plusieurs onglets de page s'affichent.

Vérifiez que c'est bien l'écran d'accueil qui est affiché.

1 Pour activer/désactiver un effet

Pressez

OFF

• Quand un effet est activé (ON), la DEL de la pédale commutateur est allumée.
• Quand un effet est désactivé (OFF), la DEL de la pédale commutateur est éteinte.

2 Pour sélectionner un type d'effet

Pressez au choix

Conseil

• Maintenance pression pour sélectionner la catégorie d'effet. Voir l'étape 2 de « Pour ajouter un effet » (page 12).

3 Pour régler les paramètres

Tournez

4 Pour changer de page

Pressez

La page suivante s'ouvre.

La MS-60B vous permet de combiner 4 effets comme vous le voulez. Toutefois, si vous associez des types d'effet nécessitant une grande puissance de traitement (les modèles d'ampli, par exemple), la

capacité de traitement disponible peut être insuffisante. Si le traitement requis par un effet dépasse la capacité disponible, l'effet est court-circuité et un message « DSP Full! » apparaît. Cela peut être évité en changeant un ou plusieurs des types d'effet ou en les réglant sur THRU.

• Un effet consomme la même puissance de traitement, qu'il soit ou non activé.

Conseil

• Maintenez le bouton

pressé au

moins une seconde pour immédiatement régler un effet sur THRU (effet court-circuit).

Vérifiez que c'est bien l'écran d'accueil qui est affiché.

1 Pour sélectionner un patch

En sortie d'usine, la fonction de sauvegarde automatique de patch est activée. Dès qu'un paramètre est modifié, ce changement est automatiquement sauvegardé.

1. Ouvrez la liste MEMORY (mémoires).

Pressez

1. Sélectionnez un patch.

Tournez

Pour sauvegarder un patch avec un nouveau nom

1. Ouvrez la liste MEMORY (mémoires).

Pressez

1. Sélectionnez le patch à sauvegarder sous un nouveau nom.

Tournez

Pressez

1. Changez le nom et sélectionnez ou sauvegardez le patch.

• Tournez pour déplacer le curseur : Tournez pour changer le caractère :
• Presssez pour changer le type de caractère/symbole : Tournez pour sélectionner ou sauvegarder le patch :

1. Sauvegardez le patch avec le nouveau nom.

Pressez

Vérifiez que c'est bien l'écran d'accueil qui est affiché.

Pour ajouter ou supprimer des patches dans une liste que la pédale commutateur fait défiler

1. Ouvrez la liste MEMORY (mémoires).

Pressez

1. Sélectionnez un patch à ajouter ou retirer de la liste de pédale commutateur (A/B).

Tournez

1. Ajoutez ou supprimez-le.

Pressez

Conseil

• Maintenez la pression

pour supprimer tous

les patches de la liste de la pédale commutateur.

Pour faire défiler dans l'ordre les patches de la liste avec la pédale commutateur

1. Ouvrez la liste MEMORY (mémoires).

Pressez

1. Changez de panache.

Pressez

Conseil

• Dans l'exemple de droite, presser la pédale commutateur fait défiler les patches dans l'ordre alphabétique comme ceci.

[04: Flanger] [01:160Comp] [02: RackComp] [04: Flanger] [01:160Comp]...

Vérifiez que c'est bien l'écran d'accueil qui est affiché.

Pour ajouter un effet

1. Ouvrez l'écran ADD EFFECT UNIT.

Pressez et maintenez

(l'un ou l'autre) durant

1 seconde.

1. Sélectionnez la catégorie d'effet.

Pressez

n'importe

lequel

Pressez

Conseil

• Sélectionnez EXIT pour revenir à l'écran d'accueil sans ajuster autres effets.

2 Pour retirer un effet

1. Ouvrez le MENU.

Pressez

1. Sélectionnez DELETE EFFECT UNIT.

Tournez

Pressez

1. Sélectionnez YES.

Tournez

Pressez

3 Pour passer en revue les effets affichés

Quand plusieurs effets sont en service, faites défiler pour changer l'effet visible.

Pressez au choix

Affiche le numéro d'effet à compter de la droite.

Indique le nombre d'effets dans cette direction.

4 Pour changer l'ordre des effets

1. Ouvrez le MENU.

Pressez

1. Sélectionnez EFFECT CHAIN (chaîne d'effets).

Tournez

Pressez

1. Sélectionnez l'effet à déplacer et « soulevez-le »

Tournez

(sélectionner)

Pressez

(soulever)

Conseil

Les effets hors service (OFF) apparaissent grisés.

1. Sélectionnez le nouvel emplacement pour l'effet et « déposez-le »

Tournez

(sélectionner)

Pressez

(déposer)

1. Pour terminer ces procédures

Pressez

1 Pour activer l'accordeur

Pressez

maintenez

durant

1 seconde.

• Un réglage doit être changé pour que le maintien en la pédale commutateur active la battue du tempo (Tap Tempo, voir page 18).

2 Pour arrêter l'accordage

Pressez

3 Pour changer le diapason de l'accordeur

Vérifie que c'est bien l'écran d'accordeur (Tuner) qui est affiché.

4 Pour sélectionner le type d'accordeur

Vérifie que c'est bien l'écran d'accordeur (Tuner) qui est affiché.

L'accordeur chromatique affiche le nom de la note la plus proche (au demi-ton) et l'écart du son entrant avec cette note.

Le nom de la corde la plus proche et l'écart entre le son entrant et cette note sont affichés.

5 Pour utiliser un accordage drop

Vérifie que c'est bien l'écran d'accordeur (Tuner) qui est affiché.

Le Drop tuning n'est pas possible quand TYPE est réglé sur CHROMATIC.

6 Pour accorder une guitare basse

Jouez à vide la corde que vous désirez accorder et accordez-la.

Accordeur chromatique

Le nom de la note la plus proche et l'exactitude de la hauteur jouée sont affichés.

Trop bas

Correct

Trop haut

Accordeur pour basse

Le numéro de la corde la plus proche et l'exactitude de la hauteur jouée sont affichés.

Trop bas

Correct

Trop haut

Les effets de retard (delay) et certains effets de modulation et de filtré peuvent être synchronisés sur le tempo. Sélectionnez un effet qui peut être synchronisé et réglez son paramètre Time, Rate ou autres qui peut être synchronisé sur une valeur de note ou .

Le tempo peut être régulé en le battant sur la pédale commutateur ou sur un bouton.

Pour régler le tempo en le battant sur la pédale commutateur

• Par défaut, quand elle est maintenu é de façon à activer la battue du tempo quand elle est maintenue pressée (voir page 18).
• Ouvrez l'écran de battue du tempo.

Pressez et maintenez

durant 1 seconde.

1. Pressez deux fois ou plus la pédale commutateur au tempo désiré.

Le voyant ON/OFF clignote en mesure avec le tempo.

1. Terminez le réglage.

Pressez et maintenez

durant 1 seconde.

• Si vous pressez la pédale commutateur quand l'effet est activé (ON), le voyant ON/OFF s'éteint et l'effet se déactive (OFF) pour 1 seconde.

2 Pour battrle tempo à la main

1. Ouvrez un effet qui peut être synchronisé sur le tempo dans l'écran d'accueil (voir pages 8, 24).
2. Ouvrez l'écran d'édition de paramètres.

Pressez

1. Pressez deux fois ou plus le bouton au tempo désir.

Pressez

Le voyant ON/OFF clignote en mesure avec le tempo.

• Les réglages de tempo sont sauvegardés séparément pour chaque patch.

1 Pour changer divers réglages

1. Ouvrez le MENU.

Pressez

1. Sélectionnez SETTINGS (réglages).

Tournez

Pressez

• Ces réglages sont communs à tous les patches.

Pour régler la fonction activée par le maintien de la pédale commutateur

Réglez sur TUNER (accordeur) ou TAP TEMPO (battue du tempo) la fonction activée par la pression de la pédale commutateur durant 1 seconde.

1. Sélectionnez HOLD FORTUNER/TAP dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Réglez la fonction activée par le maintien de la pédale commutateur.

Tournez

Conseil

TUNER: active l'accordeur (réglage par défaut). - TAP TEMPO: active la battue du tempo.

3 Pour régler le mode d'accordage

1. Sélectionnez BYPASS/MUTE TUNER dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Réglez le mode d'accordage.

Tournez

Pressez

Conseil

• BYPASS: les effets sont court-circuités quand l'accordeur est utilisé.
• MUTE: la sortie est coupée quand l'accordeur est utilisé.

Pour régler la fonction de gestion d'alimentation

1. Sélectionnez POWER MANAGEMENT (gestion d'alimentation) dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Réglez la fonction de gestion d'alimentation.

Tournez

Pressez

Conseil

• ON (par défaut) : la fonction de gestion d'alimentation est activée. Après 10 heures sans utilisation, l'alimentation est automatiquement coupée. OFF : la fonction de gestion d'alimentation est désactivée.

Pour régler la sauvegarde automatique (AUTO SAVE)

1. Sélectionnez AUTO SAVE (sauvegarde automatique) dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Réglez la fonction de sauvegarde automatique.

Tournez

Pressez

Conseil

• ON (par défaut) : les changements apportés aux prérégions sont automatiquement sauvegardés.
• OFF: les changements apportés aux prééglages ne seront sauvégardés que si vous le faites manuellement (voir page 10).

6 | Sélectionner le type des piles

1. Sélectionnez BATTERYTYPE (type des piles) dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Indiquez le type des piles utilisées.

Tournez

• Vous pouvez vérifier la charge restante des piles dans le MENU.
• « Low Battery! » apparait quand il faut changer les piles.

Pour régler la temporisation d'atténuation du rétroéclairage

1. Sélectionnez LCD BACKLIGHT (rétroéclairage du LCD) dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Réglez la temporisation d'atténuation du rétro-éclairage.

Tournez

Pressez

Pour régler le contraste de l'écran

1. Sélectionnez LCD CONTRAST (contraste du LCD) dans le menu SETTINGS (réglages).

Tournez

Pressez

1. Réglez le contraste de l'écran.

Tournez

Pressez

9 Pour voir les versions de firmware

1. Ouvrez le MENU.

Pressez

1. Sélectionnez VERSION.

Tournez

Pressez

La version de firmware est affichée.

SYSTEM : 1.00

PRESET : 1.00

BOOT :1.00

EXIT

Conseil

• Vérifie sur le site web ZOOM (http://www.zoom.co.jp) les dernières versions de firmware.

1 Pourmettreàjourlefirmware corrigé : 1 mettre à jour le firmware

1. En pressant à la fois les touches de curseur haut et bas, utilisez un câble USB pour relier le connecteur USB à l'ordinateur.

Tout en pressant simultanément

L'écran Firmware UPDATE s'affiche.

1. Lancez sur votre ordinateur l'application de mise à jour du firmware et exécutez la mise à jour.

• Ne débranchez pas le câble USB pendant la mise à jour du firmware.

Conseil

• Voir le site web ZOOM pour des instructions sur la façon d'utiliser l'application.
• Vérifiez que le firmware a été mis à jour.

Quand le MS-60B a fini sa mise à jour, « Complété » s'affiche.

Débranche le câble USB.

Conseil

• La mise à jour de la version de firmware n'efface pas les patches sauvagedards.

Catégorie	Type d'effet	Explication de l'effet	Sync. tempo
DYN/FLTR	D Comp	Ce compresseur est du style MXR Dyna Comp.
	M Comp	Ce compresseur procure un son plus naturel.
	OptComp	Ce compresseur est du style APHEX Punch FACTORY.
	160 Comp	Ce compresseur est du style dbx 160A.
	Llimiter	Limiteur qui supprime les créés de signal dépassant un certain niveau de référence.
	SlowATTCK	Cet effet ralentit l'attaque de chaque note, pour un jeu de type violon.
	ZNR	La réduction de bruit unique de ZOOM coupe le bruit durant les pauses de jeu sans affecter le son.

Catégorie	Type d'effect	Explication de l'effect	Sync. tempo
DYN/FLTR	LineSel	Sur OFF, le son entrant dans l'effect LineSel est directement envoyé aux prises de sortie et sur ON, à l'effet suivant dans la chaine.
	Ba GEO	Cet égaliser graphique 7 bandes est ajusté à la plage des basses fréquences.
	Ba PEQ	Cet égaliser paramétrique 2 bandes est ajusté à la plage des basses fréquences.
	Splitter	Cet effet divise le signal en deux bandes (haute/basse) et vous permet de librement régler le rapport de mixage de ces deux bandes.
	Bottom B	Porte l'accent sur les basses et hautes fréquences.
	Exciter	Cet exciter est du style BBE Sonic Maximizer.
Catégorie	Type d'effet	Explication de l'effet	Sync. tempo
DYN/FLTR	BaAutoWah	Vous peuvent régier le mixage de cette wah-wah automatique pour bassé avec le signal d'origine.
	ZTron	C'est comme un filtré d'enveloppe Q-Tron en mode passée-bas (LP).
	M-Filter	Ce filtré suivier d'enveloppe a le timbre d'un filtré passée-bas MOOG MF-101 Low Pass Filter et une large plage de réglage.
	A-Filter	C'est un filtré à résonance avec une enveloppè à force pente.
	Ba Cry	Cet modulateur vocal est ajusté à la plage des basses fréquences.
	SeqFLTR	Ce filtré séquenceur a le timbre d'un Z.Vex SeekWah.	©

Catégorie	Type d'effect	Explication de l'effet	Sync. tempo
OD/DIST	Ba Boost	C'est une simulation de l'Xotic EP Booster, qui est chaud et solide.
	Bass OD	Simule la machine de saturation pour basse ODB-3 BOSS.
	Bass Muff	C'est une simulation de la Bass Big Muff Electro-Harmonix.
	Ba Dist 1	Cette émulation de DS-1 BOSS possède un paramètre supplémentaire qui vous permet d'ajuster la balance de volume entre le son d'origine et le son avec distorsion.
	Ba Metal	Cette émulation de Metal Zone BOSS possède un paramètre supplémentaire qui vous permet d'ajuster la balance de volume entre le son d'origine et le son avec distorsion.
	BassDrive	Simulation de boîtier de direct SansAmp BASS DRIVER DI, très populaire chez les bassistes.
OD/DIST	D.I Plus	C'est une simulation de la MXR Bass D.I.+, qui a à la fois un canal clair et un canal distorsion.
	Bass BB	C'est une simulation du préampli Xotic Bass BB, qui a un son écais de style lampe.
	DI5	Simule le préampli AVALON DESIGN U6.
	Bass Pre	C'est un modele de préampli avec égaliser semi-paramé-trique pour les mémidums.
	AC Bs Pre	C'est un modele de préampli avec égaliser graphique.

Catégorie	Type d'effect	Explication de l'effet	Sync. tempo
AMP	SVT	Simulation de l'ampli basse rock ultime, le SVT Ampeg.
	B-Man	Simulation du Fender BASSMAN 100.
	HRT3500	Simulation du Hartke HA3500, célébre pour son cône aluminium.
	acoustic	Simulation de l'acoustic 360, bien connu pour ses fiers mémidius.
	Ag Amp	Simulation de l'Aguilar DB 750, célébre pour sa sonorité puissant.
	Mark B	Simule l'ampli italien Little Mark III de Markbass.
Catégorie	Type d'effet	Explication de l'effet	Sync. tempo
MOD/SFX	Tremolo	Cet effet fait varier le volume à cadence régulière.	▷
	Phaser	Cet effet ajoute au son sa copie déphasée.	▷
	Ba Chorus	Vous pouvez couper les basses fréquences du son de cet effet chorus pourasse.
	Ba Detune	En mixant un peu du son transposé avec le son d'origine, un effet naturel de chorus de basse est obtenu.
	Ba Ensembl	Cet ensemble chorus de basse bénéficia d'une sensation de mouvement tridimensionnelle.
	BaFlanger	Modélisé d'après le Flanger ADA, cet effet possède un paramètre supplémentaire qui vous permet d'ajuster la balance de volume entre le son d'origine et le son d'effet.	▷
	Ba Octave	Cet effet ajoute le son situé une octave sous le son d'origine.

Catégorie	Type d'effet	Explication de l'effet	Sync. tempo
MOD/SFX	PitchSHFT	Cet effet transpose la hauteur vers le haut ou le bas.
	Ba Pitch	Ce transposateur a été spécifique congu pour jourer note à note dans la plage des basses fréquences.
	Ba Synth	Cet effet produit le son d'une basse-synthè monophonique (jeu note à note) qui détecte la hauteur du signal entrant.
	StdSyn	Son de synthè basse original de Zoom.
	SynTlk	Cet effet produit un son de synthétiseur similaire à celui d'un modulateur vocal produit des voyelles.
	Z-Syn	Ce son de synthè basse apporte la grosseur d'un synthè analogique.
	Defret	Transforme le son de n'importe qu'elle guitare basse en son de basse fretless.
DLY/REV	Delay	Ce retard long a une durée maxi-male de 4000 ms.	\( \triangleright \)
	StompDly	En montant la réinjection (feed-back) sur ce delay de style pédale d'effet, vous pouvez le faire pas-ser en auto-oscillation.	\( \triangleright \)
	ModDelay2	You pouvez régler la profondeur de cet effet de retard de modula-tion.	\( \triangleright \)
	HD Hall	C'est une reverb de salle dense.
	Room	Cette reverb simile l'accoutique d'une pièce.
	Plate	Simule une reverb à plaque.
	ModReverb	Cette reverb génére des échos fluctuants.
	SlapBack	Cette reverb crée un effet d'écho se répétant.	\( \triangleright \)

Pour exécuter la fonction all initialize (tout initialiser)

La fonction All Initialize (tout initiaiser) restaure tous les réglages d'usine par défaut.

• Exécuter la fonction All Initialize (tout initialiser) restaure tous les ré z pas cette fonction à moins d'être certain que cela soit ce que vous pouvez faire.
• En maintenant pressé, mettez sous tension.

L'écran All Initialize apparait.

Are you sure?

YES: FOOT SW

NO : ANY KEY

1. Presse la pédale commutateur pour l'exécuter.

Pressez

L'unité ne s'allume pas

• Si vous l'alimentez par piles, branchez un câble à la prise d'entrée pour faire démarrer l'unité.

Pas de son ou volume très bas

• Vérifiez les connexions ( P6).
• Réglez les niveaux des effets utilisés (→P8).
• Vérifiez que l'unité n'est pas en mode Mute ( P19).

Il y a beaucoup de bruit

• Vérifiez que les câbles blindés ne sont pas défectueux. N'utilisez qu'un authenticate adaptateur secteur ZOOM ( -P6)

Un effet ne fonctionne pas

• Si la capacité de traitement d'effet est dépassée, « DSP Full! » apparait dans la représentation graphique de l'effet. Dans ce cas, l'effet est court-circuité ( P9).

Les piles se déchargent rapidement

• Vérifiez que vous n'utilisez pas des piles au manganèse. Des piles alcalines doivent fournir une autonomie d'environ 7 heures de fonctionnement continu.
• Vérifiez le réglage des piles (→P6).
• Indiquez le type des piles utilisées pour un affichage plus précis de la charge restante (→P20).
• De par les caractéristiques des piles, elles peuvent se décharger plus rapidement par temps froid.

Types d'effet	58 types
Nombre maximal d'effets simultanés	4
Nombre de mémoires(patches)	50
Fréquence d'échantillonnage	44,1 kHz
Conversion A/N	24 bits avec suréchantillonnage 128x
Conversion N/A	24 bits avec suréchantillonnage 128x
Traitement du signal	32 bits à virgule flottante et 32 bits à virgule fixe
Caracteristiques de fréquence	20 Hz-20 kHz (+1 dB/-3dB) (charge de 10 kΩ)
Écran	LCD
Entrée	Jack 6,35 mm mono standardNiveau d'entrée nominal : -20 dBm, impédance d'entrée 1 MΩ
Sortie	Jack 6,35 mm mono standard x 2Niveau de sortie max.: ligne +5 dBm (avec impédance de charge en sortie de 10 kΩ ou plus)
Alimentation	Adaptateur secteurCC 9V (fiche avec le moins au centre), 500 mA (AD-16 ZOOM)PilesEnviron 7 heures de fonctionnement continu avec 2 piles alcalines AAUSB
Dimensions	130,3 mm (P) x 77,5 mm (L) x 58,5 mm (H)
USB	Mise à jour du firmware
Poids	350 g

• 0 dBm = 0,775 Vrms

Déclaration de conformité :

Ce produit se conforme aux préconisations des directives suivantes :

Directive basse tension 2006/95/CE,

Directive ErP 2009/125/CE et

Mise au rebut des équipements électriques et électroniques usagés

(applicable dans les pays européens ayant des systèmes de tri sélectif)

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être recouvert. Le signe de l'emballage est signalé et a le droit de la responsabilité de collecte concernée pour le recyclage des équipements électriques et électroniques.

En veillant à vous débarrasser correctement de ce produit, vous contribuerez à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement qui pourraient sincon désocaler d'une mise au rebut inopportunistique de ce produit. Le recyclage

des matériels contribuent à la préservation des ressources naturelles. Pour des personnes ayant l'expérience, les services de l'administration sont généraux, une campagne, le service d'ordures ménagères ou le magasin dans lequel vous l'avez acheté?

4-4-3 Surugadai, Kanda, Chiyoda-ku, Tokyo 101-0062, Japon

http://www.zoomo.co.jp
