Intitulé	Description
Type de produit	Émetteur radio 7 canaux
Caractéristiques techniques principales	Technologie DSMX, portée jusqu'à 1,5 km, écran LCD rétroéclairé, 20 modèles mémorisés
Alimentation électrique	4 piles AA (non incluses)
Dimensions approximatives	210 x 200 x 100 mm
Poids	Environ 500 g (sans piles)
Compatibilités	Compatible avec les récepteurs Spektrum DSMX/DSM2
Type de batterie	Piles alcalines ou NiMH (4 x AA)
Tension	6V (avec 4 piles AA)
Puissance	Émetteur de 100 mW
Fonctions principales	Mixage, réglages de courbe, télémétrie, réglage de la vitesse des servos
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant et les revendeurs agréés
Informations générales	Idéal pour les pilotes de modèles réduits, facile à programmer, interface utilisateur intuitive

FOIRE AUX QUESTIONS - DX7 SPEKTRUM

Comment calibrer le SPEKTRUM DX7 ?

Pour calibrer votre SPEKTRUM DX7, allumez votre émetteur, accédez au menu 'Réglages' puis sélectionnez 'Calibration'. Suivez les instructions à l'écran pour ajuster les commandes.

Que faire si le signal est faible ?

Assurez-vous que les antennes de l'émetteur et du récepteur sont correctement positionnées et non endommagées. Vérifiez également la distance entre l'émetteur et le récepteur et évitez les obstacles.

Comment mettre à jour le firmware du DX7 ?

Téléchargez le dernier firmware depuis le site de SPEKTRUM. Connectez votre émetteur à un ordinateur via un câble USB et suivez les instructions fournies avec le fichier de mise à jour.

Pourquoi mon DX7 ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement insérées et qu'elles sont chargées. Essayez de remplacer les piles si nécessaire.

Comment associer le DX7 avec un nouveau récepteur ?

Mettez le récepteur en mode d'apprentissage, puis allumez l'émetteur tout en maintenant le bouton de liaison enfoncé jusqu'à ce que la liaison soit établie.

Que faire si le DX7 ne répond pas aux commandes ?

Vérifiez que les piles de l'émetteur sont chargées, que le récepteur est correctement alimenté et que la liaison entre les deux appareils est établie.

Comment régler les trims du DX7 ?

Utilisez les boutons de trim situés sur le côté de l'émetteur pour ajuster les commandes de vol. Vous pouvez également accéder au menu 'Réglages' pour des ajustements plus précis.

Comment passer en mode d'avion ou d'hélicoptère ?

Accédez au menu 'Modèle' et sélectionnez 'Type de modèle'. Choisissez ensuite entre 'Avion' ou 'Hélicoptère' selon vos besoins.

Mon DX7 émet des bips, que cela signifie-t-il ?

Les bips peuvent indiquer un problème, comme une mauvaise liaison ou un niveau de charge faible. Consultez le manuel pour identifier le code de bip spécifique et les solutions.

MODE D'EMPLOI DX7 SPEKTRUM

Système DSM2™ 7 voies, 20 modèles.

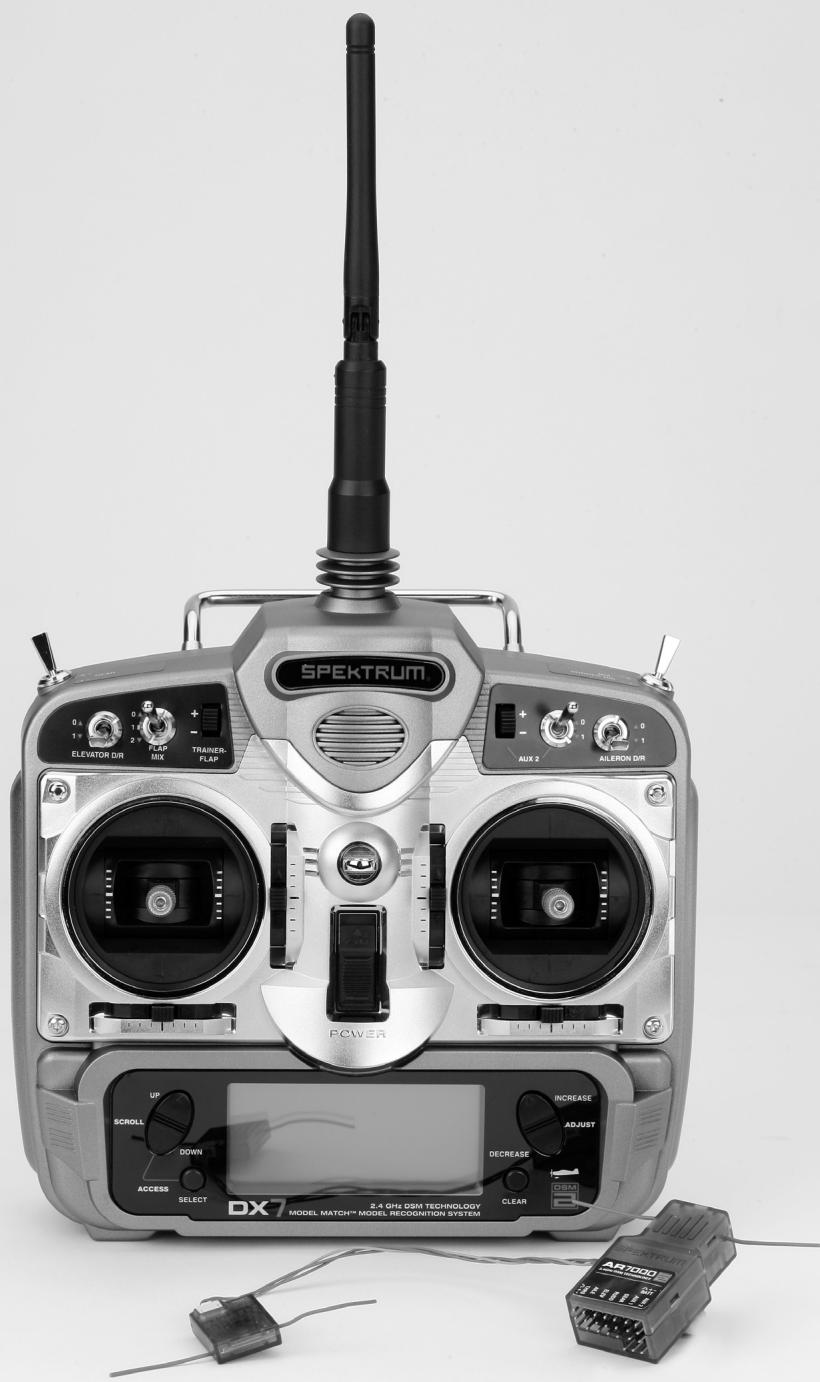

Bienvenue dans le monde de la technologie spektrum DSM2

Le Spektrum DX7 est le premier ensemble radio 2.4GHz pour les avions R/C. Grâce à la technologie exclusive Spektrum DSM2™, même les grands avions à gaz ou essence peuvent maintenant tirer avantage de cette technologie. Vous n'aurez plus à patienter en attendant la libération d'une pince de fréquence ou vous inquiéter de la mise en route accidentelle d'un autre émetteur calé sur la même fréquence que votre. Avec la technologie Spektrum DSM2, quand vous êtes prêt à voler avec n'importe lequel de vos appareil - du parkflyer aux grandes échelles - allumez simplement le système, et commencez à voler!

Technologie DSM2 dualink

Votre DX7 émet dans la bande des 2.4GHz et utilise la technologie DSM2™, 2ème génération de Digital Spread Spektrum Modulation, procurant une portée visuelle pour tout type et taille d'avions. À l'opposé des systèmes conventionnels à bande étroite, la technologie 2.4GHz digitale DuaLink™ est virtuellement imperméable à toute interférence radio interne ou externe. Un récepteur 7 voies AR7000 est inclus dans le système DX7. Le AR7000 est la combinaison d'un récepteur interne et d'un récepteur extreme, proposant ainsi 2 chemins différents. Le système émet simultanément sur 2 fréquences, créant deux chemins RF. Cette redondance de chemins, plus le fait que chacun des 2 récepteurs est localisé sur 2 positions légèrement différentes, fait que chacun des récepteurs est exposé à un environnement RF différent. Cela crée une liaison RF parfaitement sûre dans toutes les conditions.

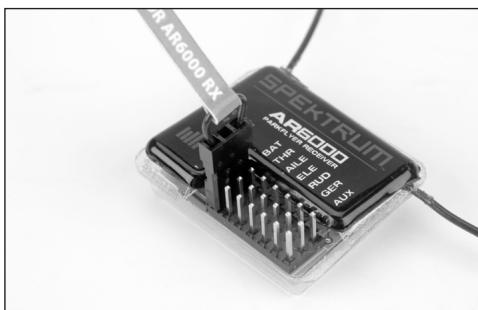

Compatible AR6000 parkflyer

Vous serez content de savoir que le DX7 est compatible avec le mini-récepteur parkflyer AR6000; cependant, en cas d'utilisation du récepteur AR6000, le type d'appareil commandable se restreint aux parkflyers et aux mini et micro hélicoptères. Appariez simplement l'émetteur DX7 au récepteur AR6000 et vous êtes prêt à voler!

Grâce à la technologie brevetée Model Match™, vous ne risquerez plus jamais de tenter de voler avec votre modèle en utilisant un mauvais programme. Le DX7 est équipé de la technologie Model Match qui empêche l'utilisation d'un modèle avec les réglages d'un autre. Durant l'appairage, le récepteur apprend et stocke le numéro de mémoire du modèle (1 parmi 20) qui est en cours d'utilisation dans l'émetteur. Ensuite, si un numéro de modèle différent est sélectionné dans l'émetteur et que le récepteur est allumé, le modèle n'obéira pas aux consignes données à l'émetteur, afin de prévenir d'un crash possible. Sélectionnez le numéro de modèle approprié, et vous serez prêt à voler.

Utilisation de ce manuel

Pour une compréhension plus facile, ce manuel est organisé en deux sections pour séparer les fonctions pour avion et pour hélicoptère. La programmation des paramètres avion est expliquée des pages 27 à 61 ; la programmation des paramètres hélicoptère des pages 63 à 97. La programmation des fonctions est représentée dans l'ordre dans lequel elles apparaissent sur la radio. Nous vous expliquerons le but et la façon d'utiliser chaque fonction ; une illustration de l'affichage de l'écran LCD associé suivra chacune d'elle. Une fiche de données vierge est incluse à la fin de chaque section. Une fois que toutes les données ont été paramétrées pour un modèle particulier, nous vous recommendons hautement de les reporter sur une copie de la fiche de données que nous fournissons.

FRENCH: Pour consulter ce manuel en français, visitor le site www. spektrumrc. com

Bienvenue dans le monde de la technologie Spektrum DSM2. 2

Technologie DSM2 DuaLink 3

Compatible avec le récepteur AR6000 Parkflyer 3

Model Match 4

Utilisation de ce manuel 4

Langues alternatives 4

Charge de la batterie 10

Émetteur/Récepteur 10 Polarité de l'émetteur 10 Chargeur 10

Ajustement des ressorts de rappel des manches 11

Dépose de la façade arrière de l'émetteur 11 Ajustement de la tension des ressorts de rappel des manches 12 Ajustement de la longueur des manches 12

Contraste de l'écran 13 Trims digitaux 13 Installation du récepteur et des servos 14

Installation du récepteur 15 Installation des servos 17

Comment effectuer un test de portée sur le DX7 17

Test de la portée du DX7 17

Appairage 18 Fail Safe Smartsafe. 18 Mise en route rapide mode avion 20 Choix du type de modèle 20

Sélection du mode avion 20 Inversion du sens de rotation des servos. 21 Accès à la fonction inversion du sens de rotation des servos 21 Ajustement de la course 22 Accès à la fonction d'ajustement de la course 22

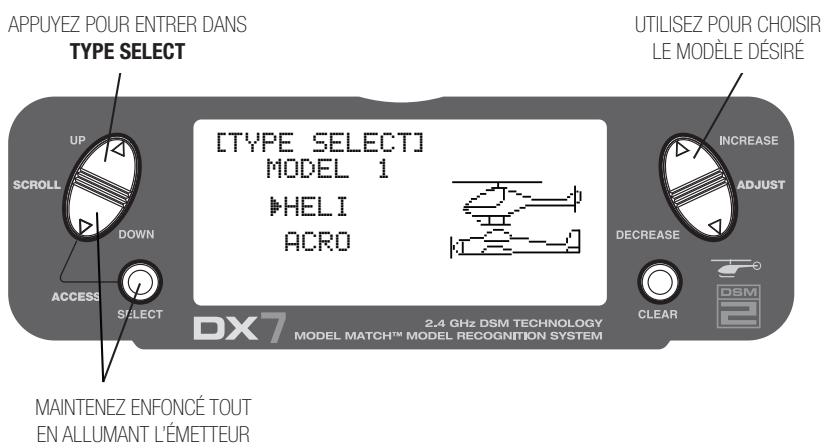

Mise en route rapide mode hélicoptère 23 Choix du type de modèle 23

Sélection du mode hélicoptère 23

Inversion du sens de rotation des servos 24 Accès à la fonction inversion du sens de rotation des servos 24

Ajustement de la course 24 Accès à la fonction d'ajustement de la course 24

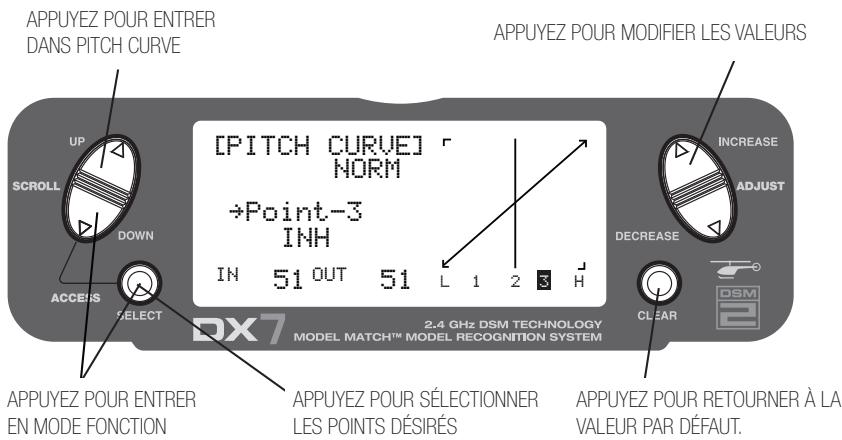

Courbe de pas 25

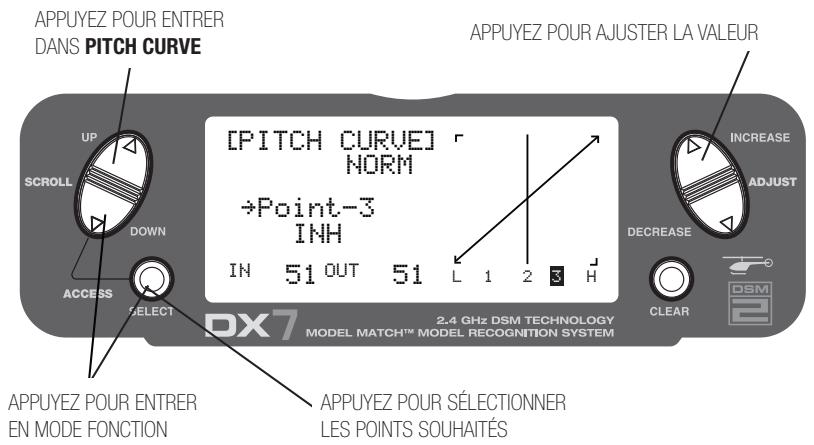

Ajustement de la courbe de pas normale 25 Accès à la fonction de la courbe de pas 25

Courbe de gaz 26

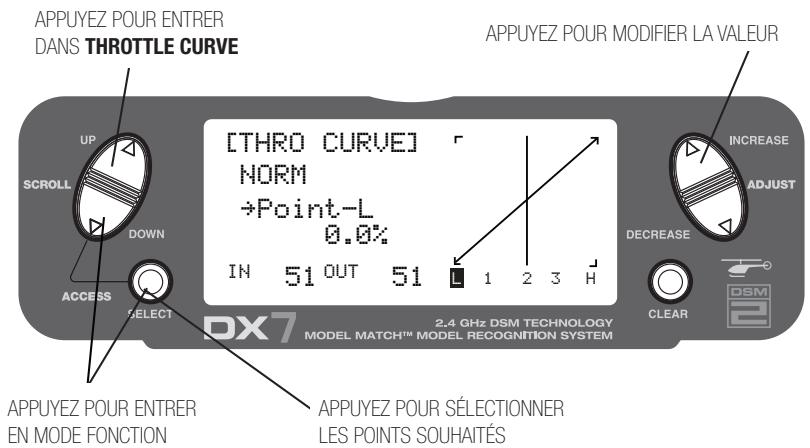

Ajustement de la courbe des gaz normale 26 Accès à la fonction de courbe des gaz 26

Guide de programmation avion 27

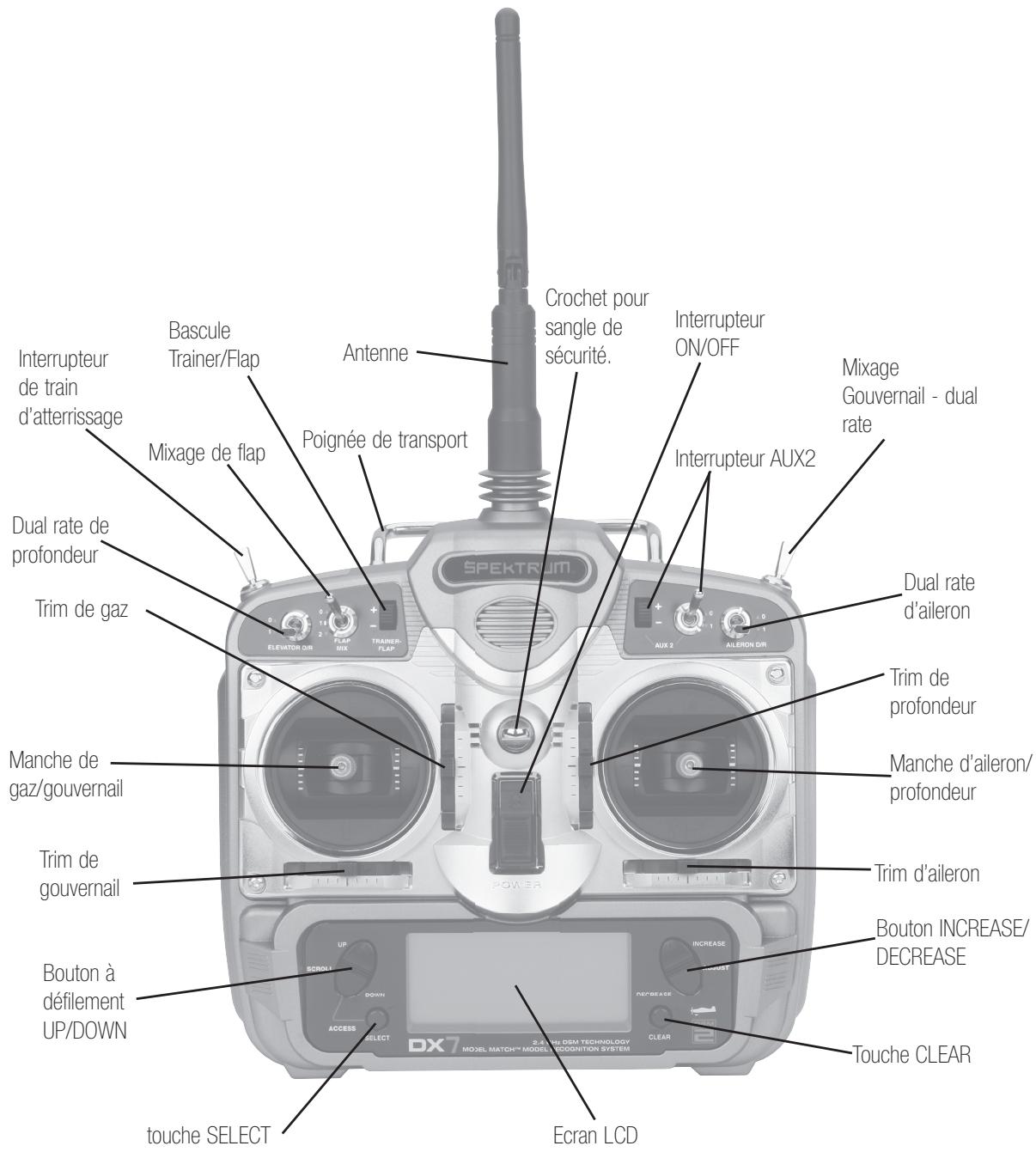

Identification des commandes - Mode Avion 2. 27

ALT gaz 27

Informations générales 28

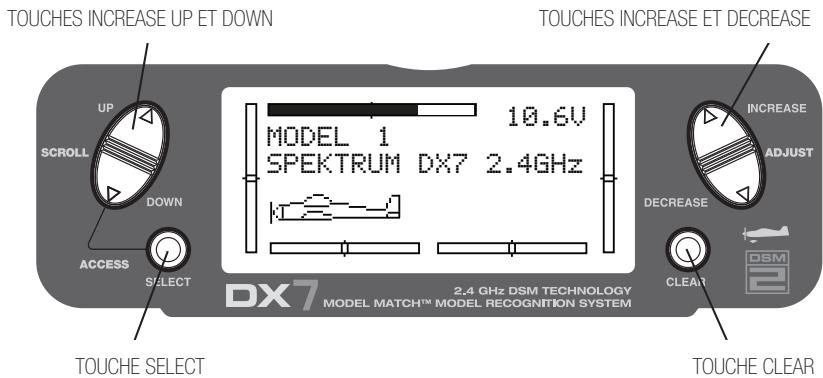

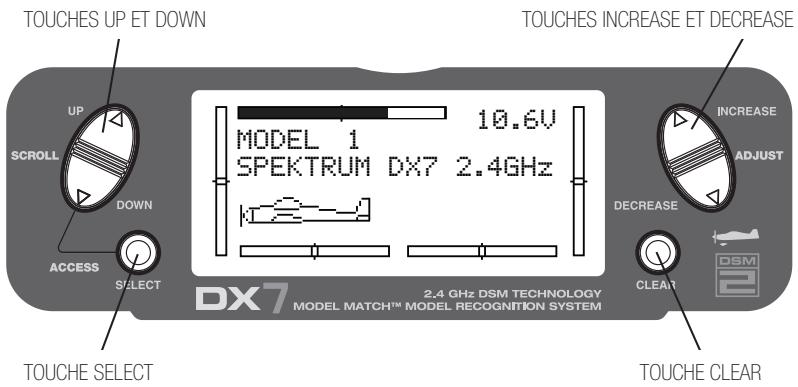

Touches et affiche 28

Fonctions du mode système 29

Mode système 29

Pour entrer dans la liste en mode système 29

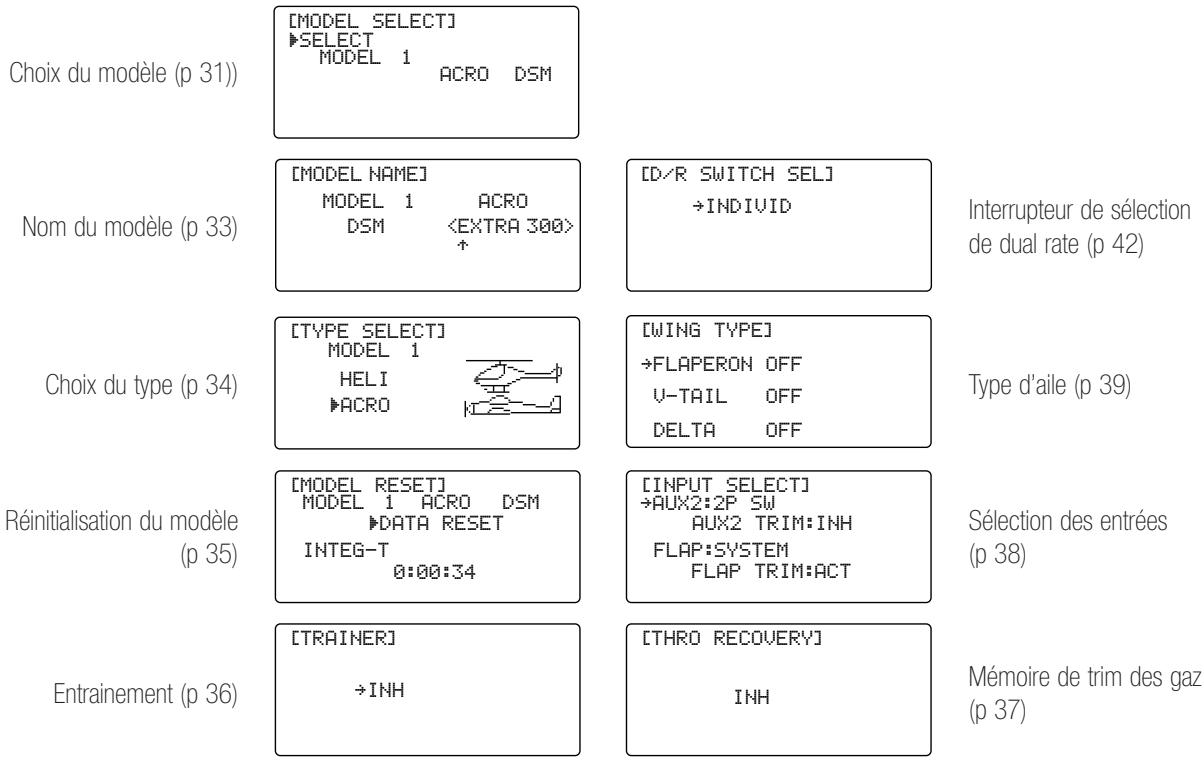

Table du mode système setup 30

Pour entrer dans le mode set up système 30

Pour sortir du mode set up système 30

Choix du modèle/fonction copie 31

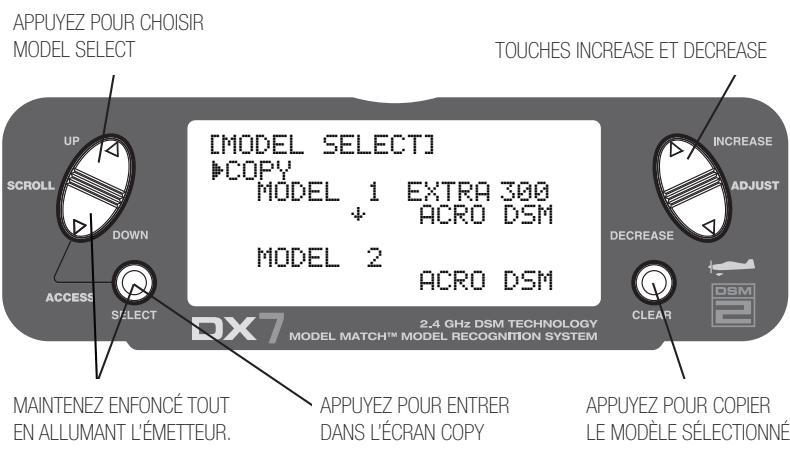

Pour entrer dans la fonction choix du modèle 31

Fonction Model Match 31

Comment fonctionne le Model Match 31

Pour entrer dans la fonction copie 32

Nom du modèle. 33

Pour entrer dans la fonction nom du modèle. 33

Model Match 33

Comment fonctionne le Model Match 33

Fonction choix du type 34

Pour entrer dans le mode choix du type 34

Pour choisir un type de modèle 34

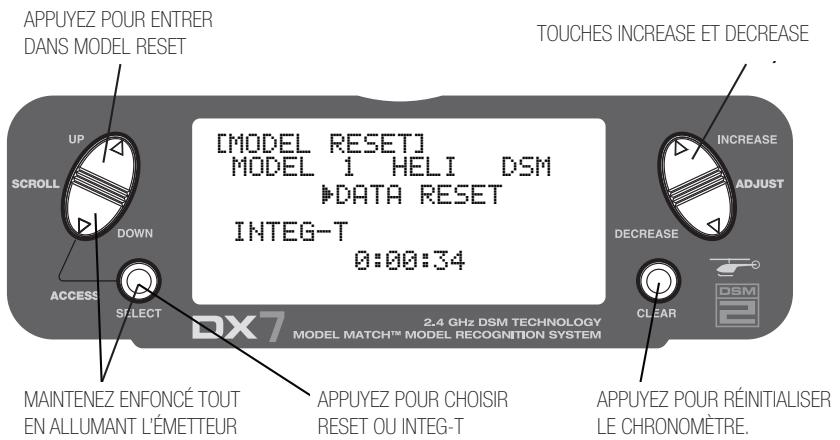

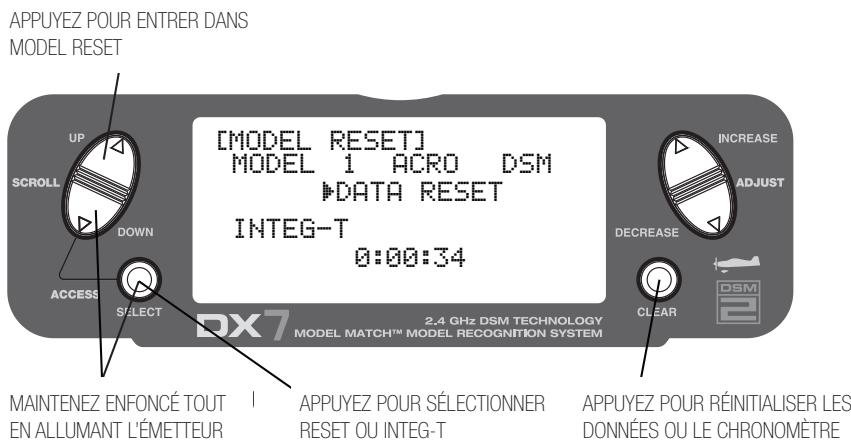

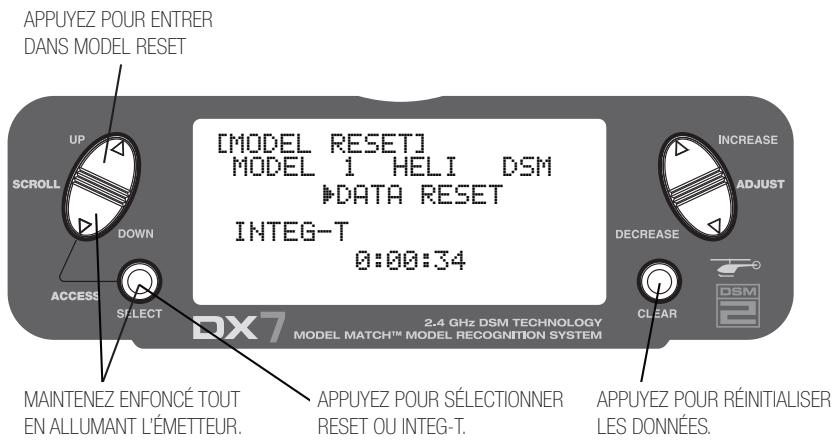

Réinitialisation du modèle et réinitialisation du chronomètre intégré 35

Pour réinitialiser les données ou le chronomètre intégré 35

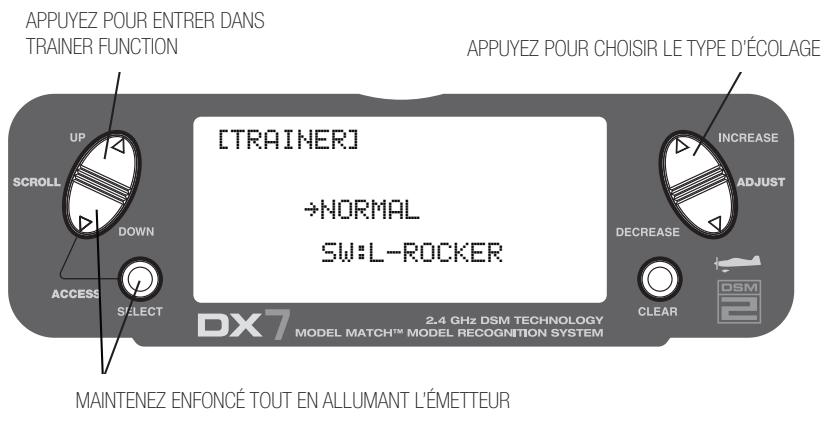

Entraînement 36

Pour entrer dans le mode entraînement 36

Mémoire du trim des gaz 37

Pour activer la fonction mémoire du trim des gaz 37

Sélection des entrées 38

Pour accéder à la fonction sélection des entrées 38

Type d'aile 39

Normal 39

Sélection du type flaperon 39

Sélection du type aile delta 39

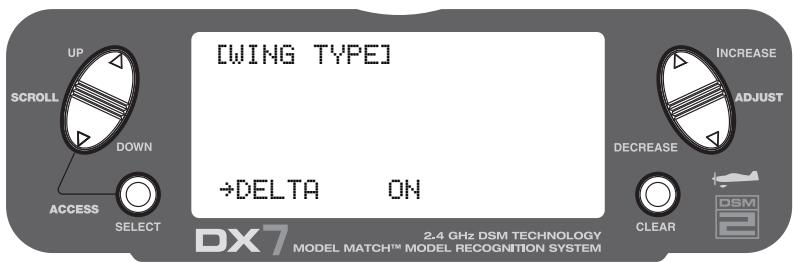

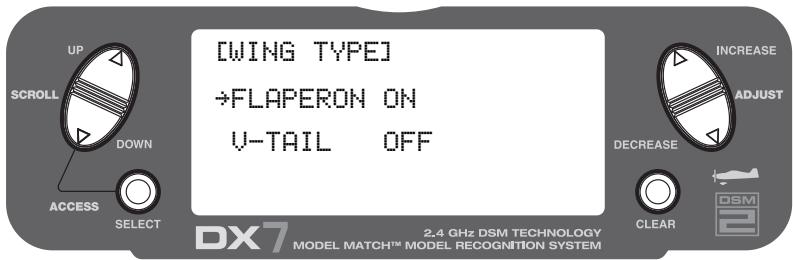

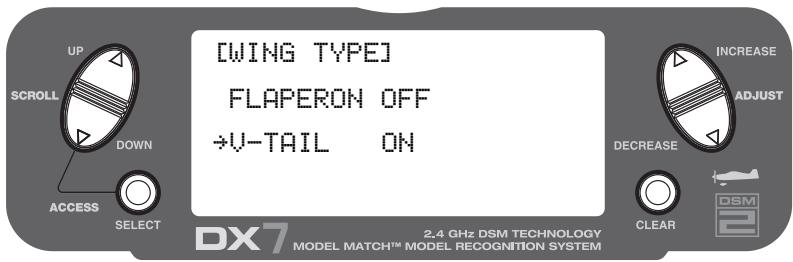

Pour entrer dans la fonction type d'aile 39

Pour choisir un type d'aile 40

Branchement des servos dans le cas d'un flaperon 41

Branchement des servos dans le cas d'une aile delta 41

Branchement des servos dans le cas d'un avion avec empennage en V. 41

Mode de fonction 42

Pour entrer en mode fonction 42

Table du mode de fonction 43

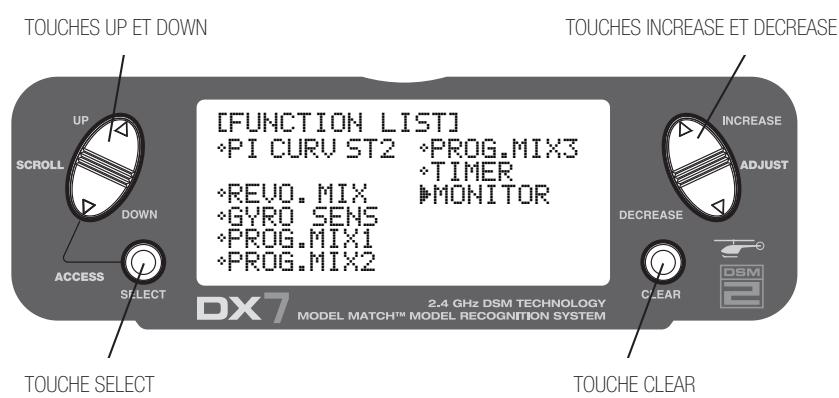

Mode liste fonction 44

Pour entrer en mode liste fonction 44

Pour sortir du mode liste fonction 44

Dual rate et choix du switch 45

Pour activer le dual rate et le choix du switch 45

Fonctions du mode 46

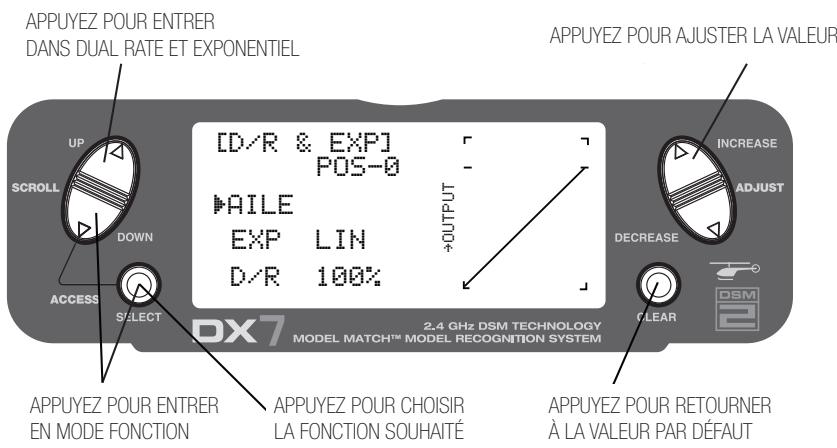

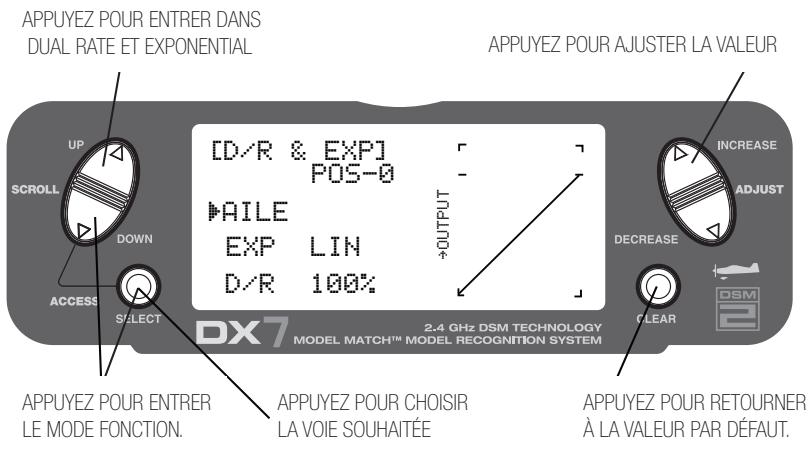

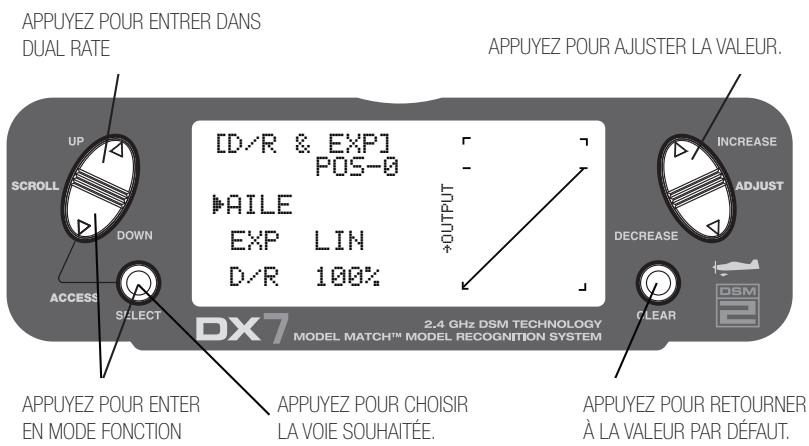

Dual rate et exponentielle. 46

Pour ajuster le dual rate et l'exponentiel. 46

Pour ajuster l'exponentiel 47

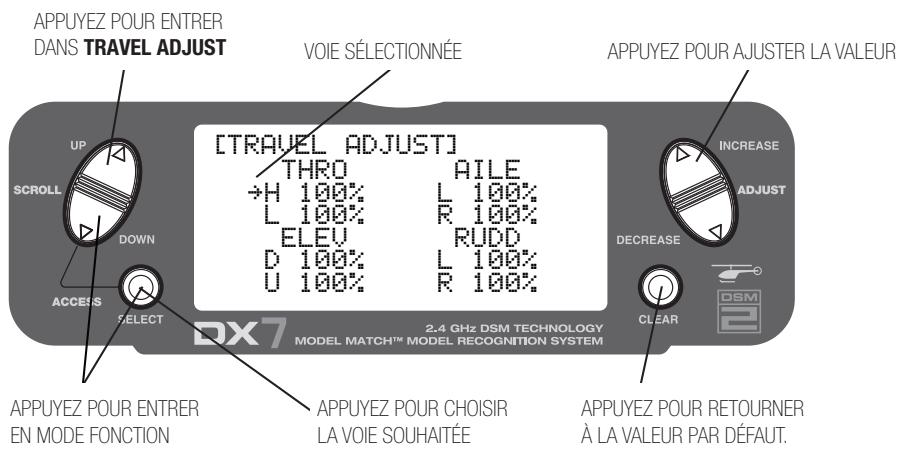

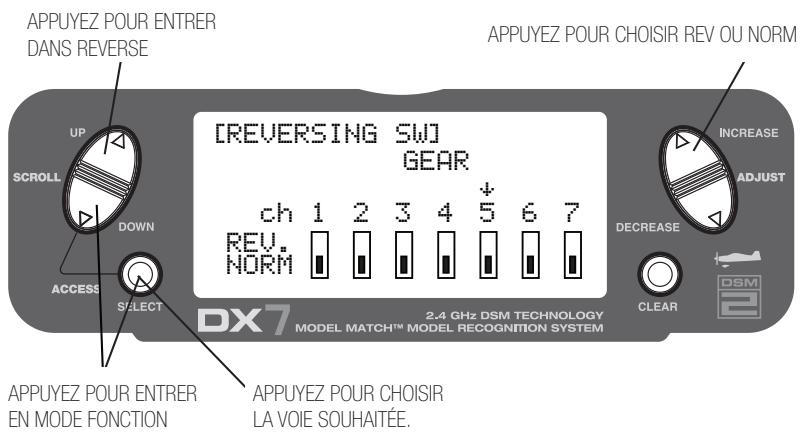

Interrupteur d'inversion du sens de rotation 48

Pour accéder à l'inversion du sens de rotation 48

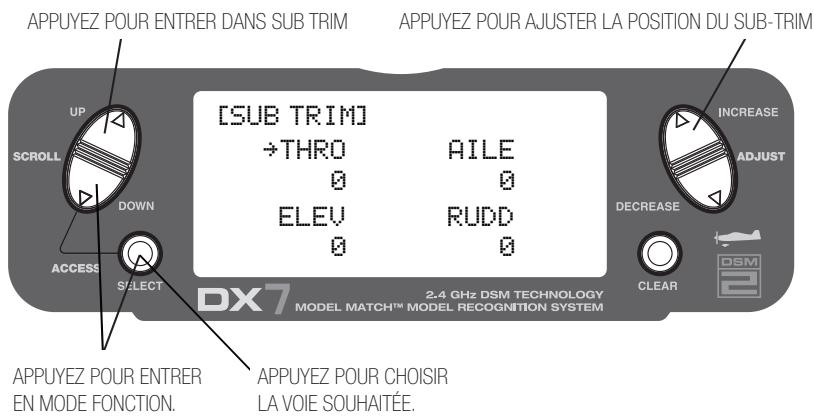

Sub-Trim 49

Pour accéder à la fonction sub-trim 49

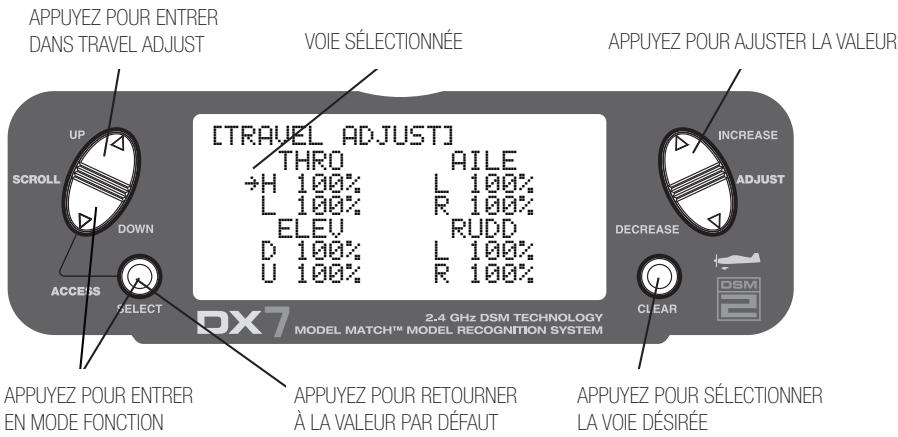

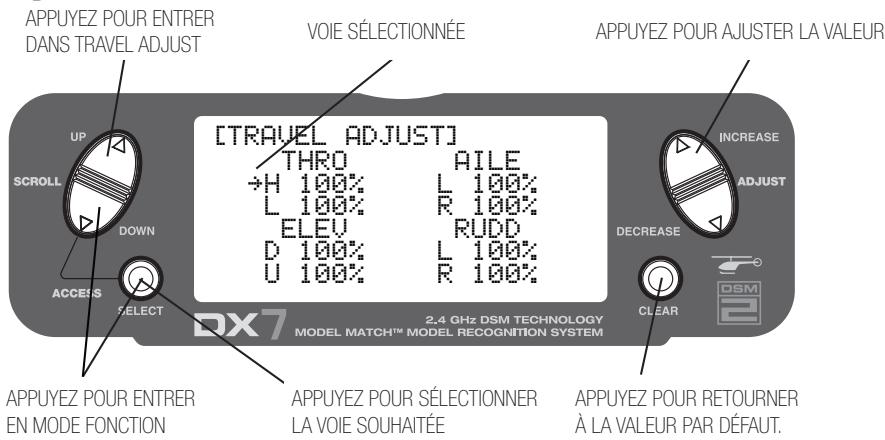

Ajustement de la course 50

Pour accéder à la fonction ajustement de la course 50

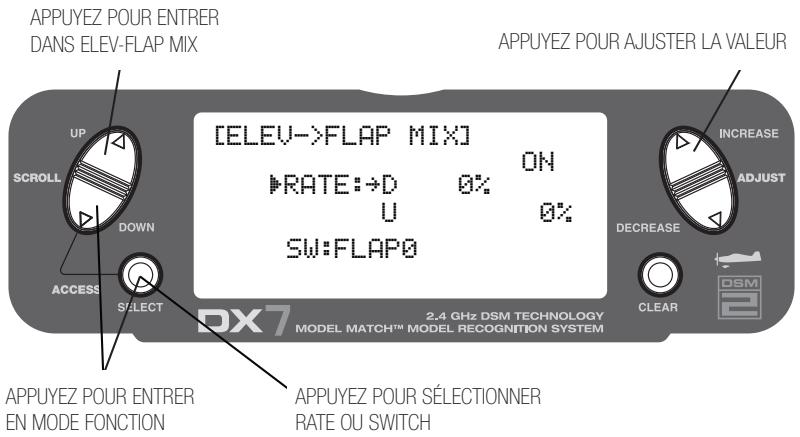

Fonction mixage élévateur - flap 51

Accès à la fonction mixage élévateur - flap. 51

Pour sélectionner l'interrupteur de commande du mixage du flap 51

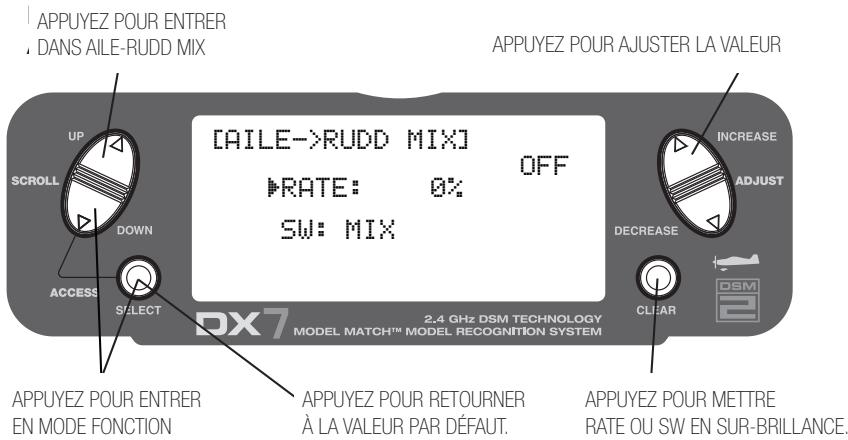

Mixage aileron - gouvernail 52

Pour accéder à la fonction mixage aileron - gouvernail 52

Pour ajuster la valeur de mixage 52

Pour afférenter un interrupteur 52

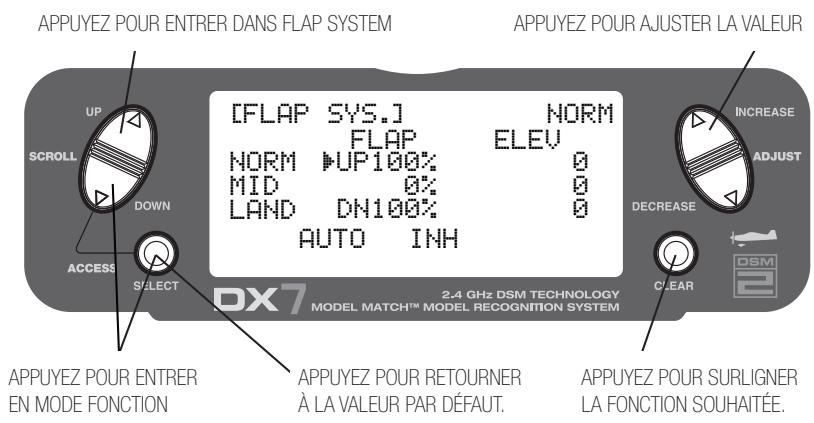

Système de flap. 53

Pour accéder et utiliser le système de flap 53

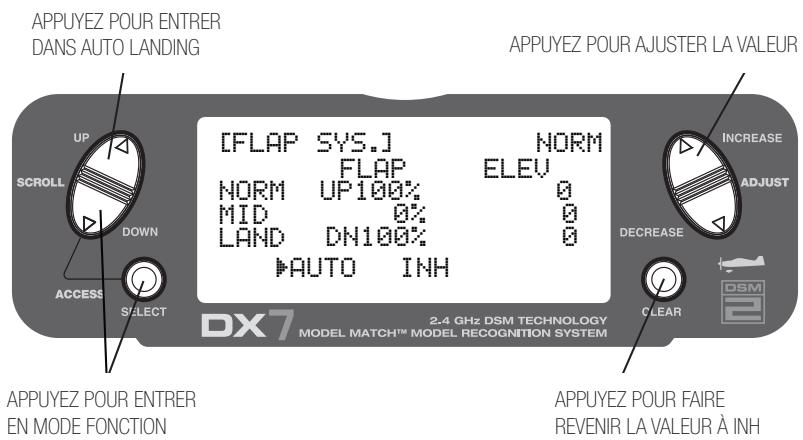

Atterissage automatique 54

Pour activer la fonction atterrissage automatique 54

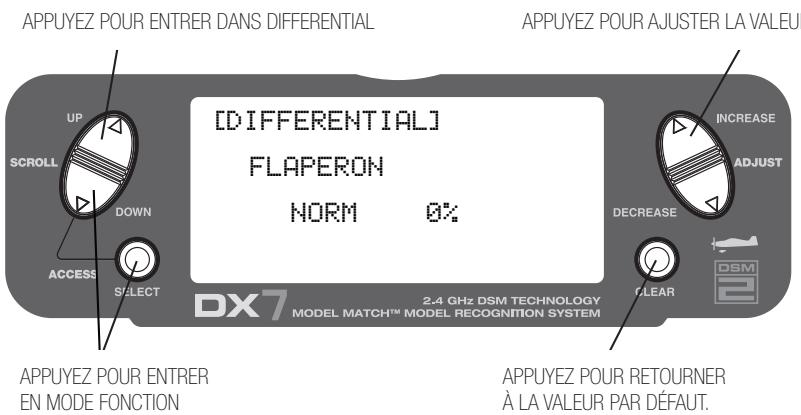

Mixage différentiel d'aileron 55

Pour accéder à la fonction mixage différentiel d'aileron 55

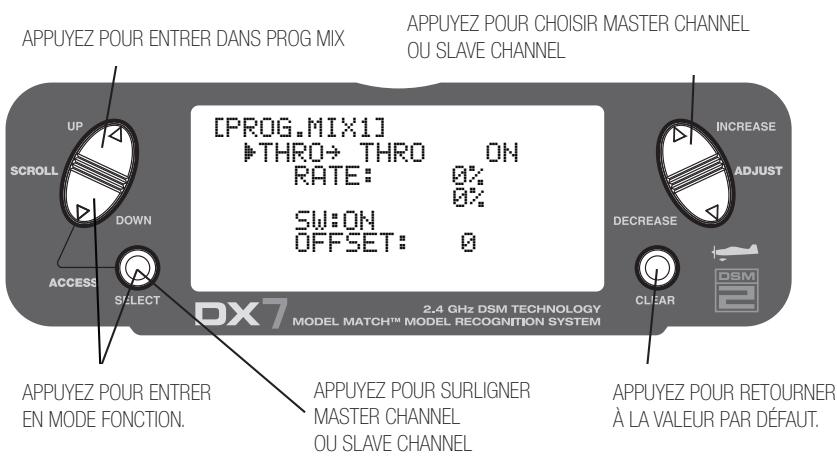

Mixage programmable 1-6. 56

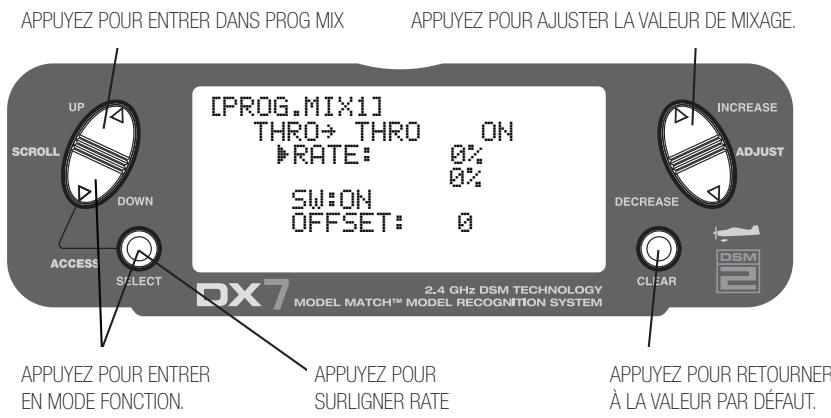

Affectation des voies 57

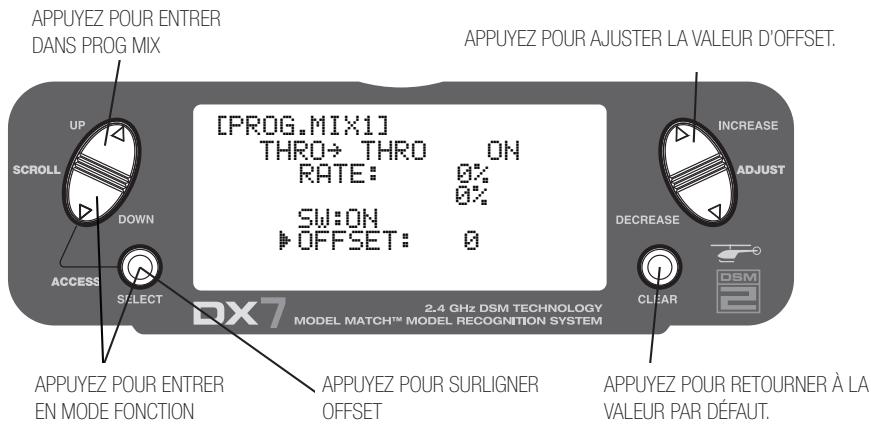

Affectation des valeurs de mixage 57

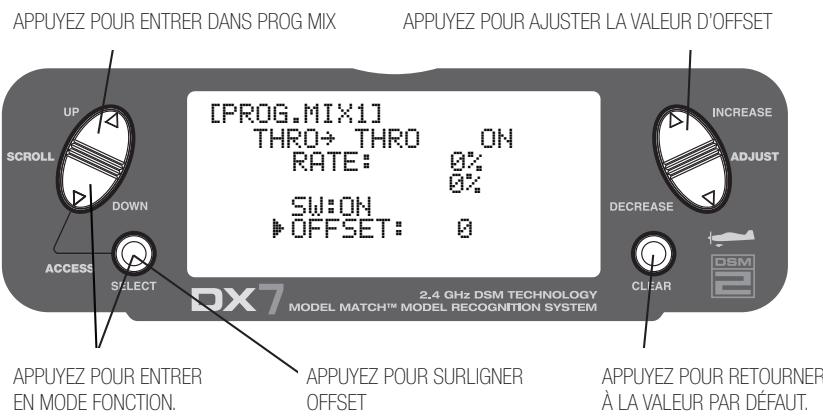

Affectation d'un offset. 58

Affectation d'un interrupteur 58

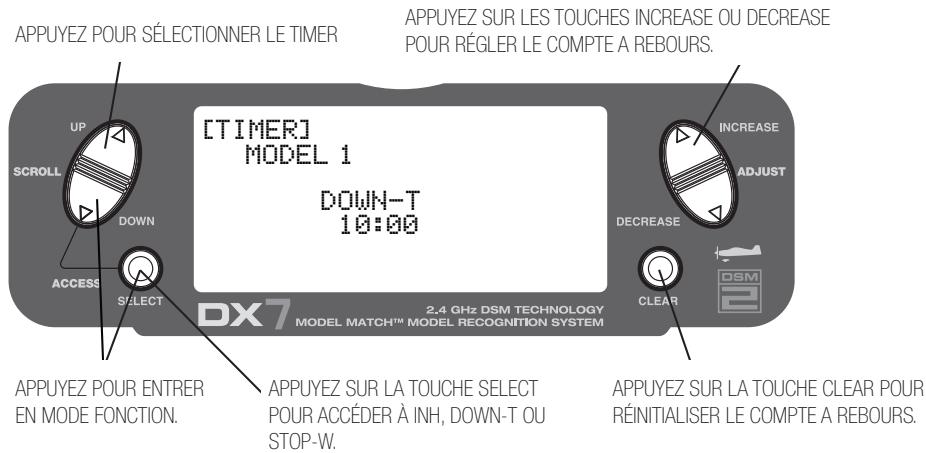

Chronomètre 59

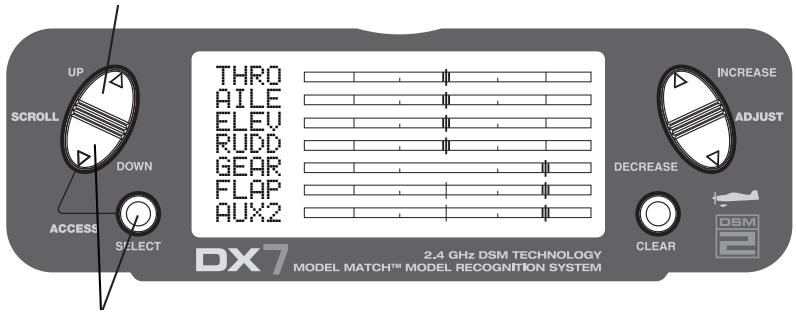

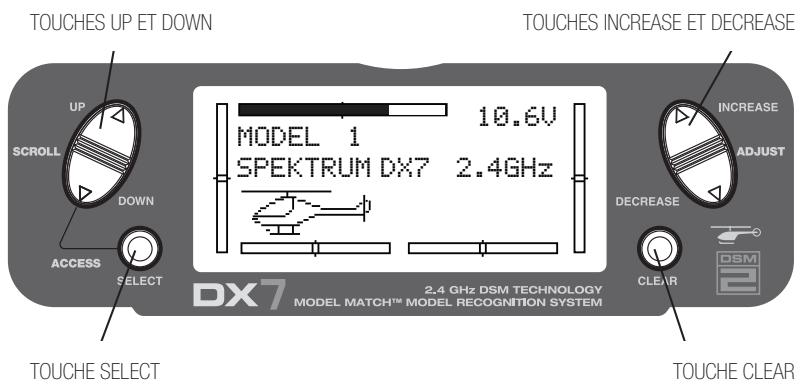

Visualisation des servos. 61

Guide de programmation hélicoptère 63

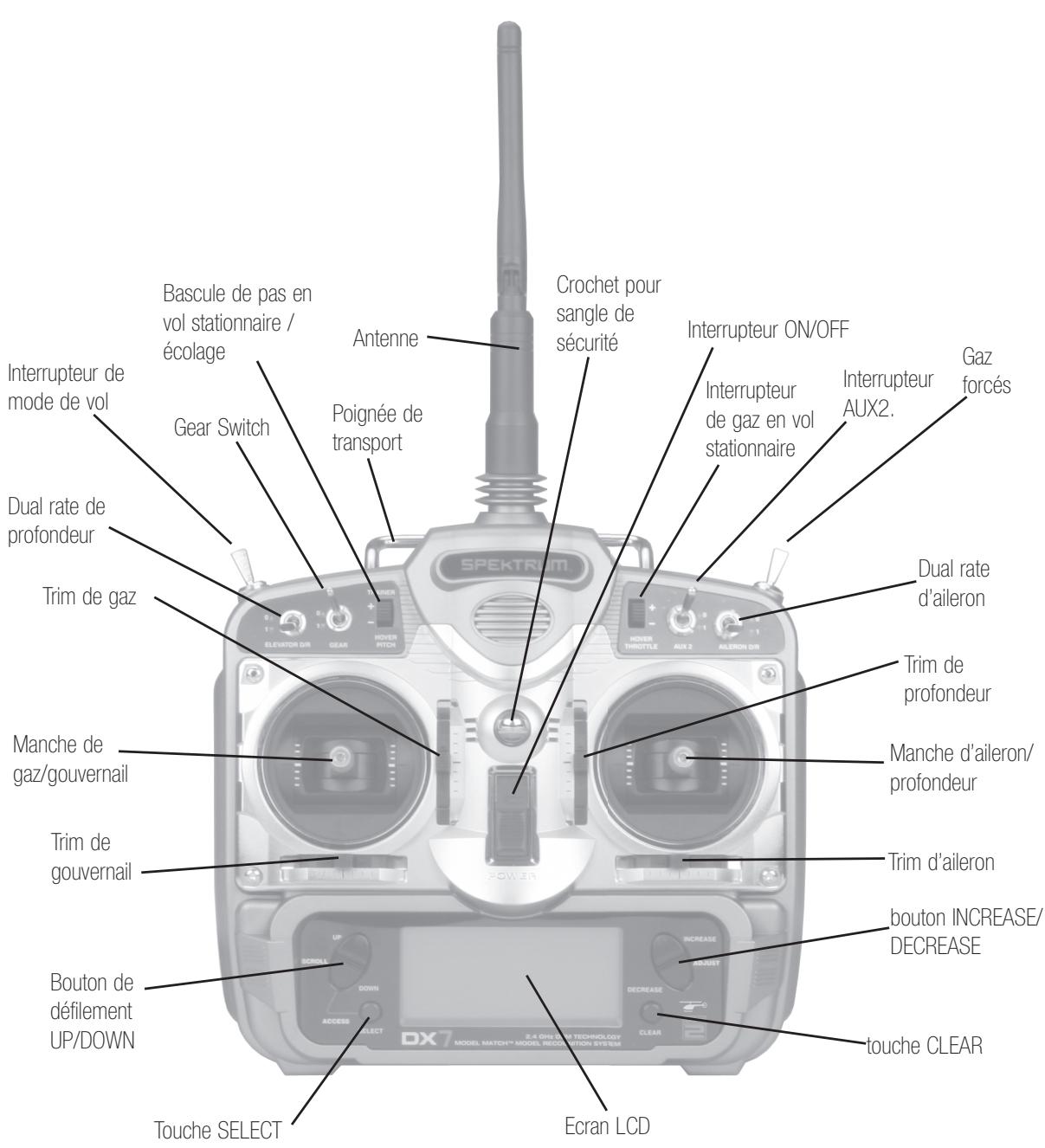

Identification des commandes et localisation 63

Informations générales 64

Touches et affichage 64

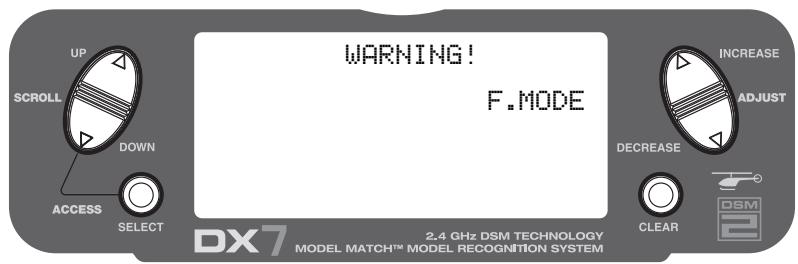

Ecran d'alerte pour le mode gaz forcé / voltige 65

Branchement du gyroscope 65

Mode de set up système 66

Pour entrer en mode set up système 66

Pour sortir du mode set up système 66

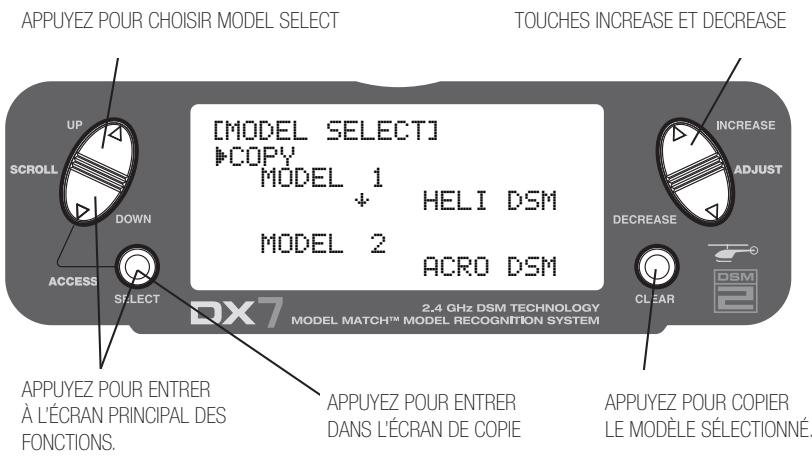

Sélection du modèle / copie 67

Pour entrer dans la fonction choix du modèle. 67

Pour entrer dans la fonction copie 67

Nom du modèle. 68

Pour entrer dans la fonction nom du modèle. 68

Model Match 68

Comment fonctionne le Model Match 68

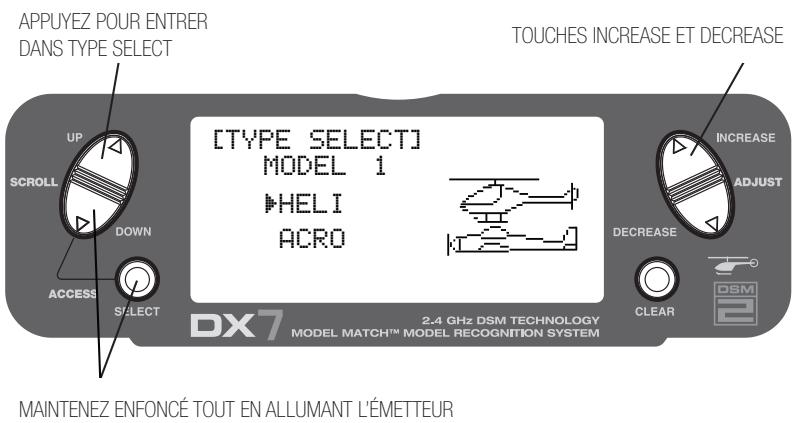

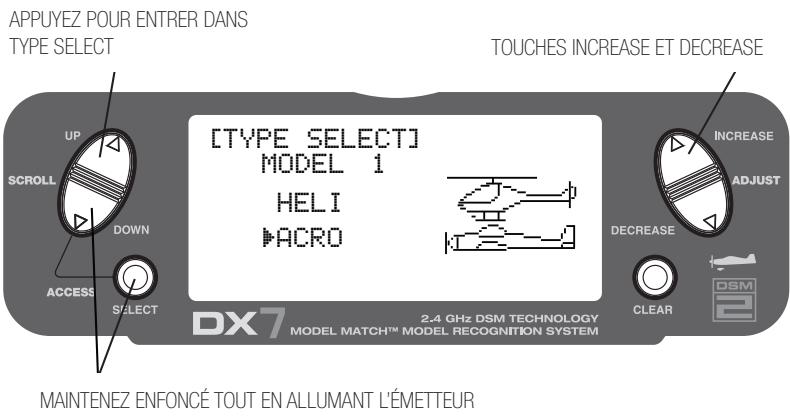

Fonction de sélection du type 69

Pour entrer dans la fonction de sélection du type 69

Pour désirer un type de modèle. 69

Réinitialisation du modèle et réinitialisation du chronomètre intégré 70

Pour réinitialiser un modèle 70

Pour réinitialiser le chronomètre intégré 70

Entraînement 71

Pour entrer en mode entraînement 71

Mémoire du trim des gaz 72

Pour activer la fonction mémoire du trim des gaz. 72

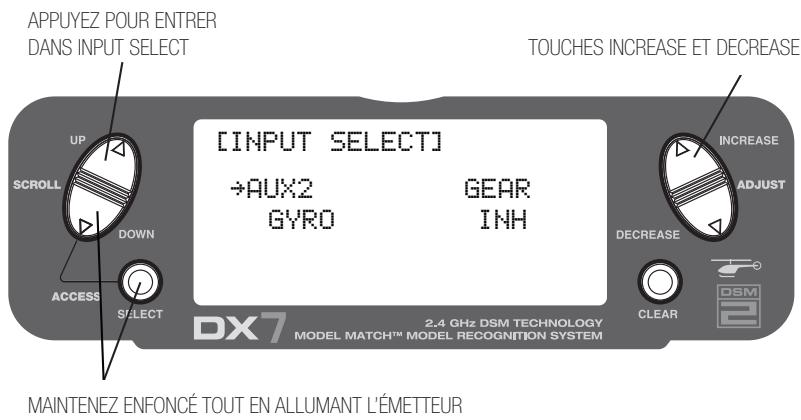

Sélection des entrées 73

Pour sélectionner la fonction de la voie AUX2. 73

Pour sélectionner la fonction de la voie GEAR 74

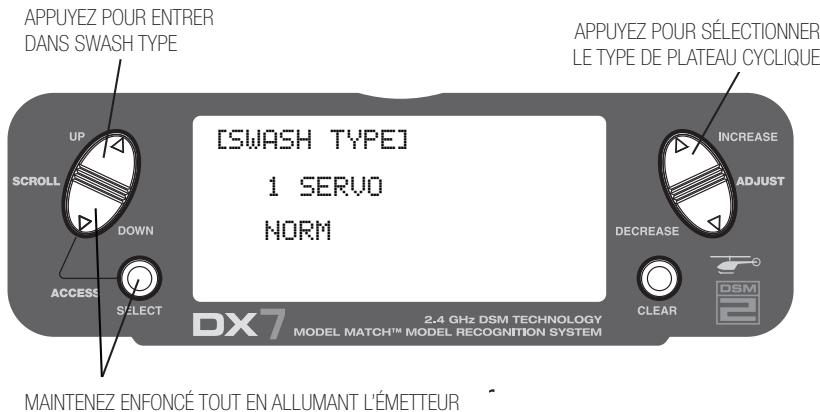

Type de plateau cyclique 75

Accès aux types de plateaux cycliques 75

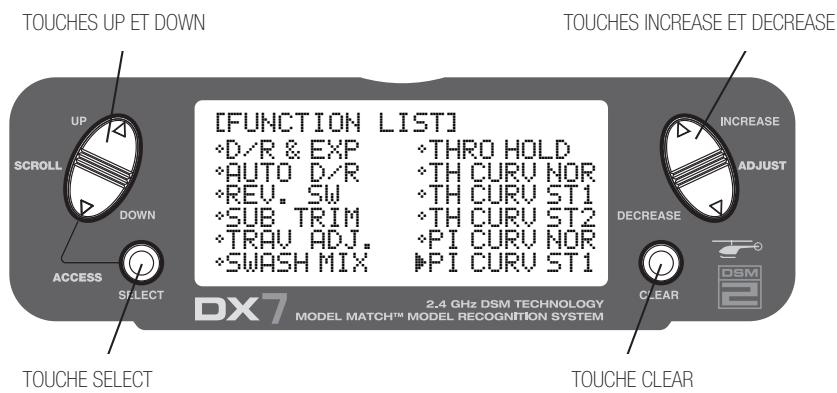

Table du mode de fonction 76

Pour entrer en mode fonction 77

Pour sortir du mode fonction 77

Modesliste 78

Fonction mode 79

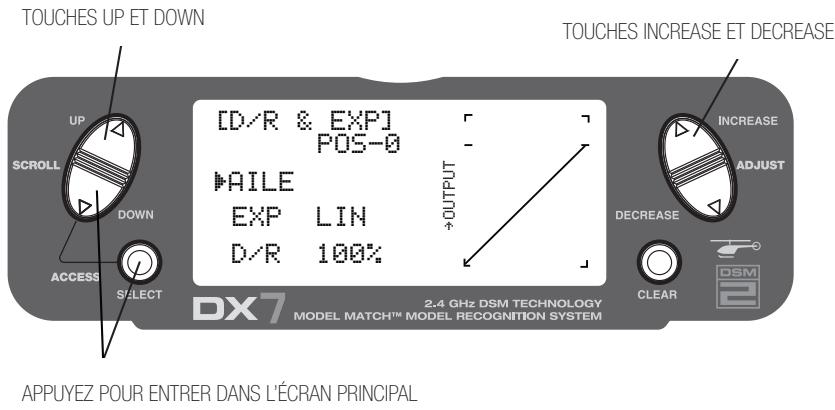

Dual rate et exponentielle 79

Pour ajuster le dual rate 79

Pour ajuster l'exponentiel 80

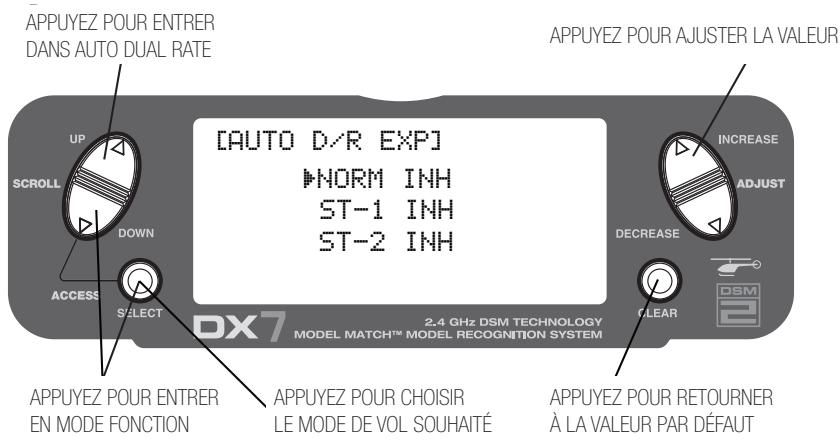

Dual rate et exponentiel automatique 81

Pour ajuster le dual rate automatique 81

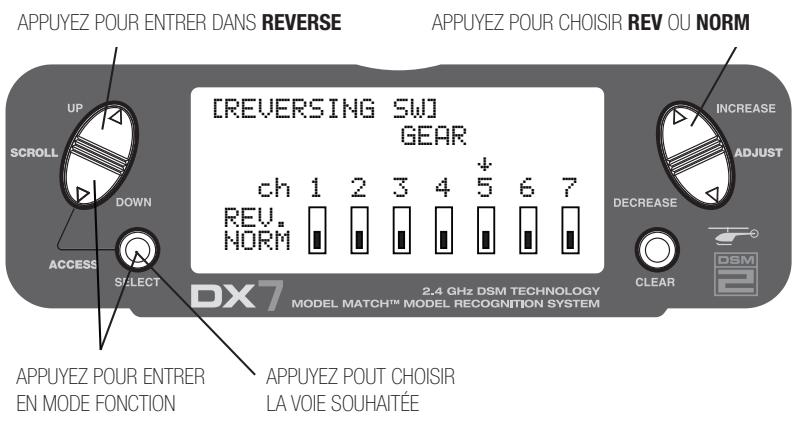

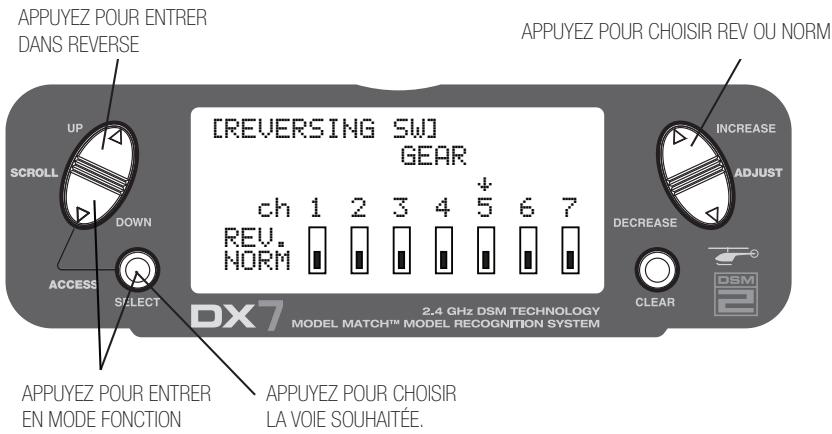

Interrupteur d'inversion du sens de rotation 82

Accès à l'inversion du sens de rotation 82

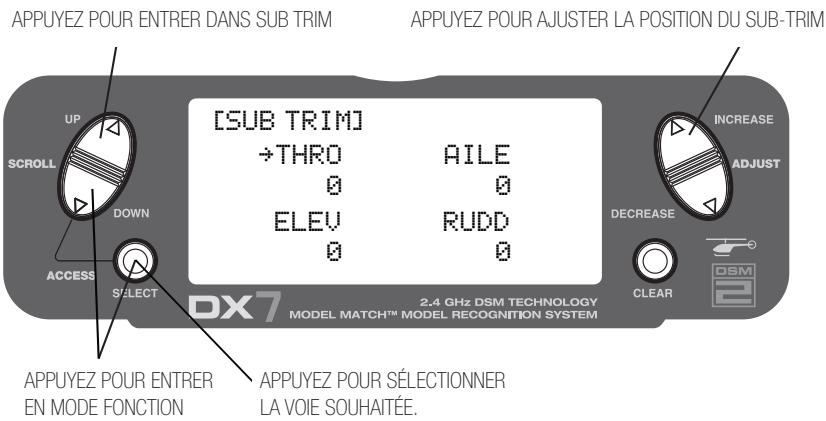

Sub Trim 83

Accès à la fonction sub-trim 83

Ajustement de la course 84

Pour accéder à la fonction ajustement de la course 84

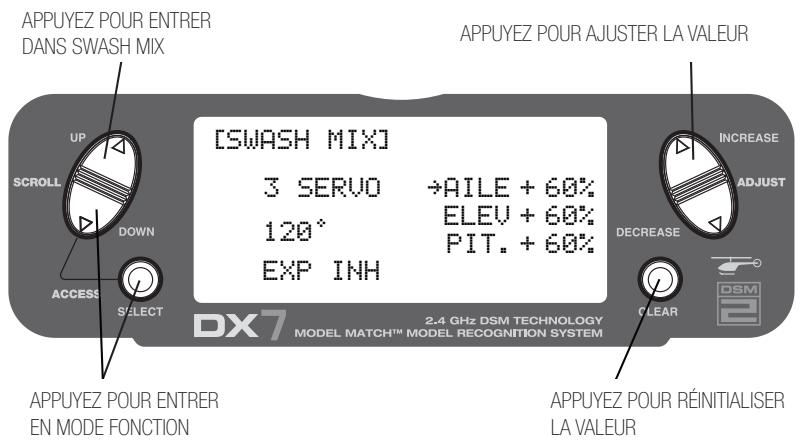

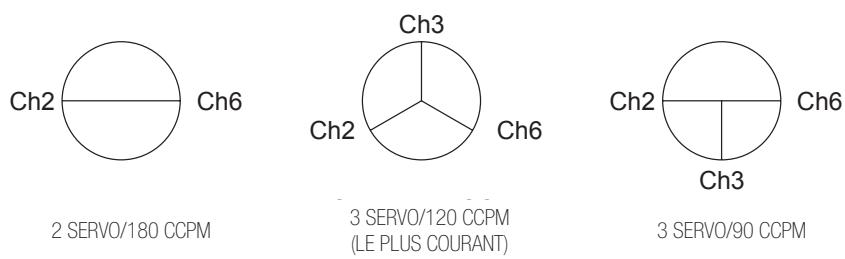

Mixage du plateau cyclique 85

Accès à la fonction mixage du plateau cyclique 85

Gaz forces 86

Accès à la fonction gaz forcés 86

Accès à la fonction interrupteur de gaz forcés 86

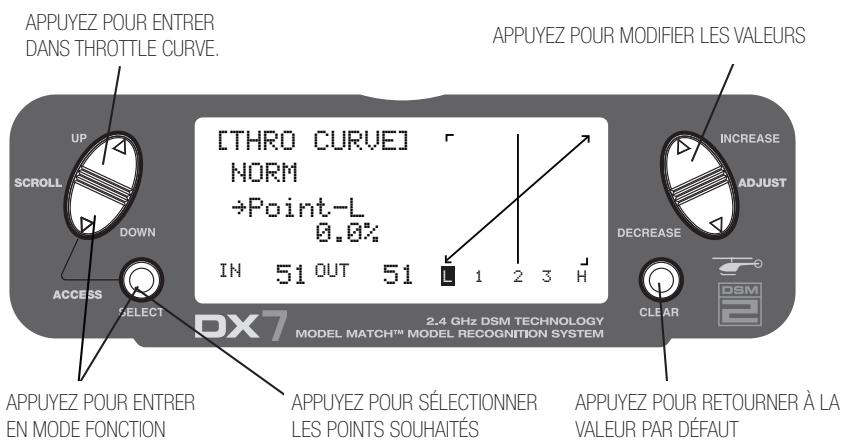

Courbe des gaz 87

Accès à la fonction courbe des gaz 87 Réglage de trim des gaz 88 Réglage de la bascule des gaz en vol stationnaire 88 Fonction courbe exponentielle des gaz 88 Ralenti augmenté 88 Voltige 1 et voltige 2 88

Courbe de pas 89

Accès à la fonction courbe de pas 89 Bascule de pas en vol stationnaire 89

Mixage de rotation (uniquement avec les gyroscope sans verrouillage de cap) 90

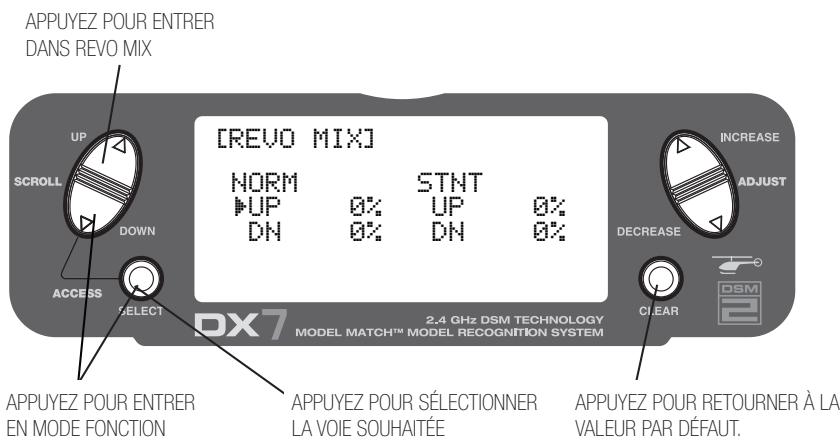

Paramétrage du mixage de révolution 90 Pour accéder au mixage de révolution 90

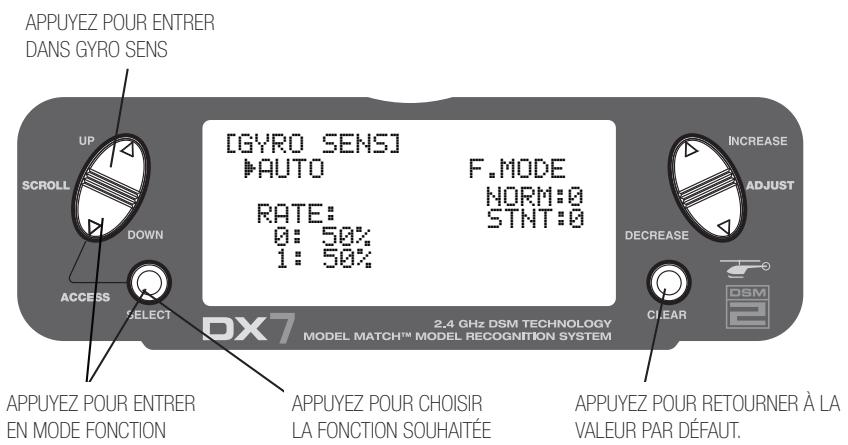

Sensibilité du gyroscope. 91

Pour accéder à la fonction sensibilité du gyroscope. 91 Ajustement de la sensibilité des gyroscopes manuels 91 Ajustement de la sensibilité des gyroscopes automatiques 91

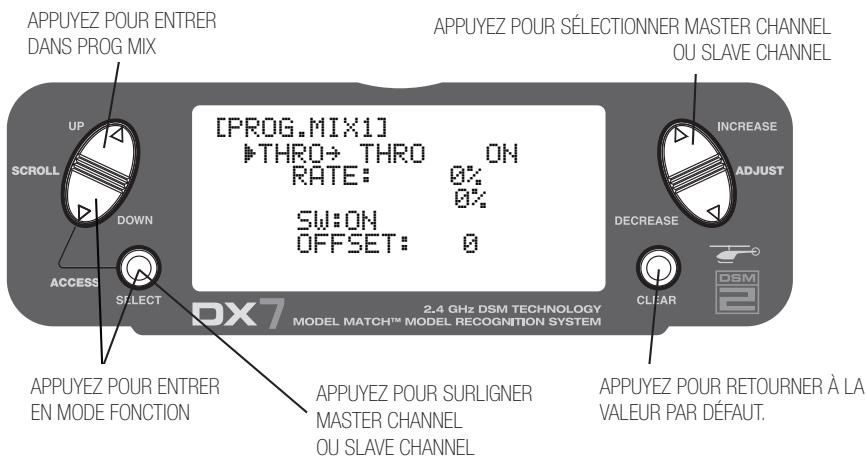

Mixages programmables 1-3. 92

Affectation des voies 92 Affectation des valeurs de mixage 93 Affectation d'un offset 94

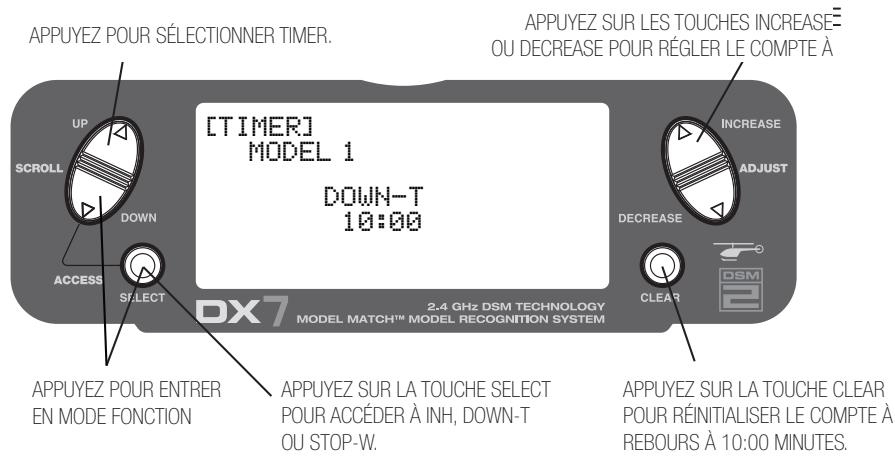

Chronomètre 95 Pour accéder à la fonction chronomètre 96

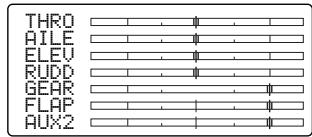

Affichage des servos 97

Informations générales 99

Informations FCC 99 Instructions relatives au recyclage, concernant les utilisateurs dans l'Union Européenne 99 Précautions à prendre avec les servos 100 Remarques générales 100 Consignes de sécurité pour les pilotes 100

Objectifs 101 Standards d'utilisation 101 Informations fournies par 101

Contrôles avant chaque vol. 102

Garantie de 3 ans 103 Limites de la garantie 103 Limits des dommages pris en charge 103 Consignes de sécurité 103 Questions, assistance et réparations 104 Examen du système ou réparation 104 Analyse sous garantie et réparations 104 Réparations hors garantie 104 Guide de programmation avion 106 Guide de programmation helicoptère 107

Émetteur/récepteur

Il est impératif de charger totalement les packs d'accus d'émission et de réception avant chaque journée de vol. Pour cela, utilisez le chargeur mural fourni avec le système : laissez le chargeur connecté aux accus durant une nuit (16 heures).

Le chargeur fourni avec ce système est conçu pour recharger vos accus à un courant de 110mA pour les accus d'émission et 110mA pour les accus de réception.

Polarité de l'émetteur

Le pin central de tous les émetteurs Spektrum® est négatif. En conséquence, le pin central de tous les chargeurs Spektrum est négatif également, pas positif. Ce n'est pas le cas de beaucoup de chargeurs et radios d'autres marques. Prêtez une attention toute particulière pour éviter de mauvais branchements, les couleurs standard des câbles ne s'appliquant pas pour ce type de connexions. Vous devez vous assurer que le pin central de votre émetteur Spektrum est toujours connecté au pôle négatif de votre chargeur afin de respecter la polarité.

SCHEMA DE CHARGE POUR L'EMETTEUR

COTE DROIT DE L'EMETTEUR

Chargeur

Les lampes doivent toujours être ALLUMEES durant la charge. Si elles ne le sont pas, assurez-vous que l'émetteur et le récepteur sont éteints. N'utilisez pas le chargeur fourni avec un équipement d'une autre marque que Spektrum. La polarité de la prise de charge n'est pas forcément la même et vous risquez d'endommager votre équipement. Durant la charge, la température du chargeur est assez élevée. Ceci est normal.

Dépose de la face arrêtée de l'émetteur

Retirez le couvercle du boîtier d'accus en pressant sur les arêtes du couvercle et en le faisant glisser vers le bas de l'émetteur. Débranchez la batterie et mettez-la de côté. Retirez avec précaution les vis situées au dos de l'émetteur au moyen d'un petit tournevis Philips.

ATTENTION: LE CONNECTEUR DE LA BATTERIE EST CONCU DE MANIERE A ETRE BRANCHÉ DANS UN SEUL SENS. NE FORCEZ PAS.

Note: Soyez prudent en remontant les vis fixant la face arrière de l'émetteur. Elles sont visées dans du plastique et le pas de vis peut être détruit si vous les serrez trop fort.

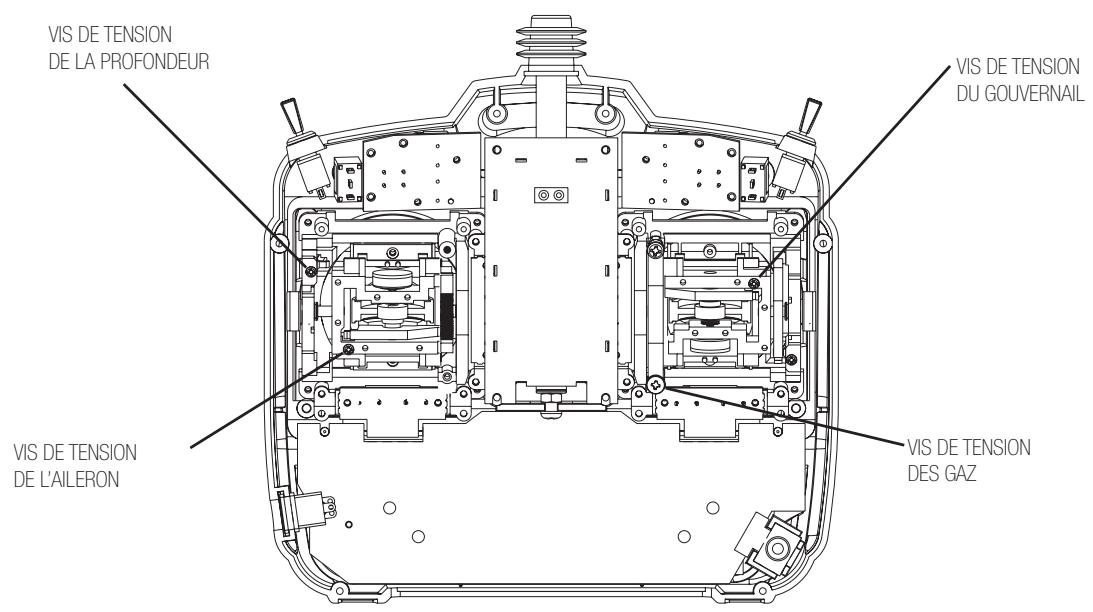

Ajustement de la tension des ressorts de rappel des manches

Note: Retirez les six (6) vis du couvercle arrêté de l'émetteur. Retirez la façade arrêté de l'émetteur, en gardant bien garde à ne pas endommager de composant.

Ajuster chaque vis de tension comme vous le souhaitez (sens antihoraire pour détendre les ressorts, sens horaire pour les tendre).

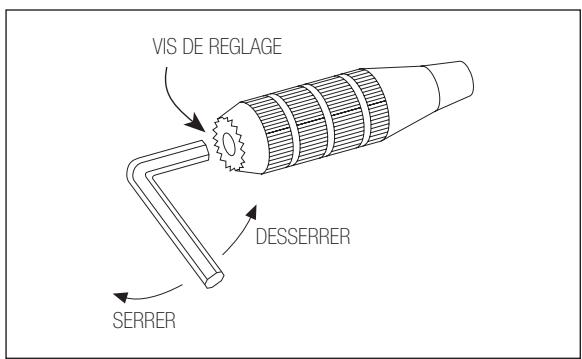

Ajustement de la longueur des manches

Le DX7 vous permet d'ajuster la longueur des manches de l'émetteur. Utilisez la clé Allen 2mm (livrée avec votre émetteur DX7) pour desserrer la vis de réglage. Tournez la vis dans le sens antihoraire pour la dévisser. Ensuite, tournez le manche dans le sens horaire pour le raccourcir ou dans le sens antihoraire pour le rallonger. Après que la longueur des manches ait été ajustée selon vos souhaits, resserrez la vis de réglage.

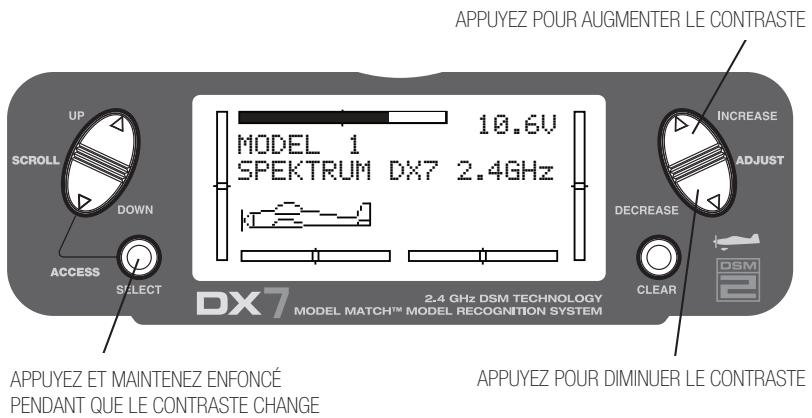

Le contraste de l'écran est ajustable, permettant à l'utilisateur de le modifier pour améliorer la lisibilité dans toutes les conditions. Pour ajuster le contraste : l'émetteur étant allumé et calé sur le menu principal, appuyez sur la touche select et maintenez-la enfoncée. Une pression sur les touches INCREASE ou DECREASE augmentera ou diminuera le contraste.

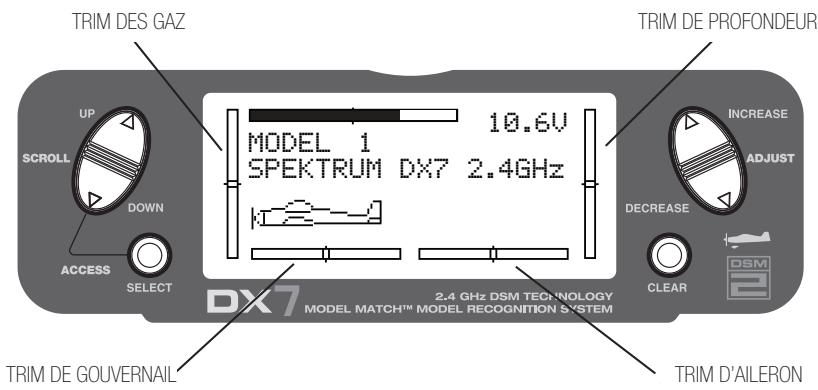

Trims digitaux

Le DX7 est équipé de leviers de trims digitaux pour l'aileron, le profondeur, les gaz et le gouvernail (le pas et les gaz en vol stationnaire pour les hélicoptères). Les trims digitaux sont conçus pour enregistrer automatiquement la valeur de trim sélectionnée pour chaque modèle. Quand un modèle différent est sélectionné, les positions de trim enregistrées pour ce modèle sont automatiquement rappelées.

Quand vous utilisez le programme hélicoptère, chaque mode de vol possède son propre trim qui est automatiquement rappelé chaque fois que vous entrez dans ce mode de vol.

La position visuelle des trims est affichée sur l'écran principal. Les trims sont équipés de défilements à 2 vitesses. Une pression prolongée sur un levier de trim provoquera une augmentation du pas de déplacement du trim.

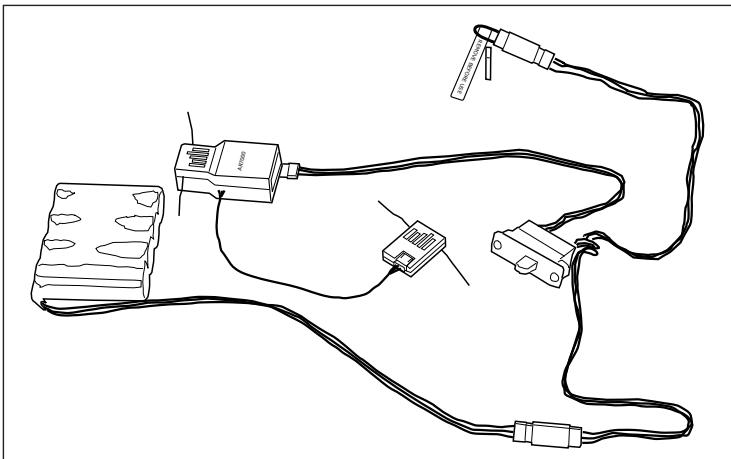

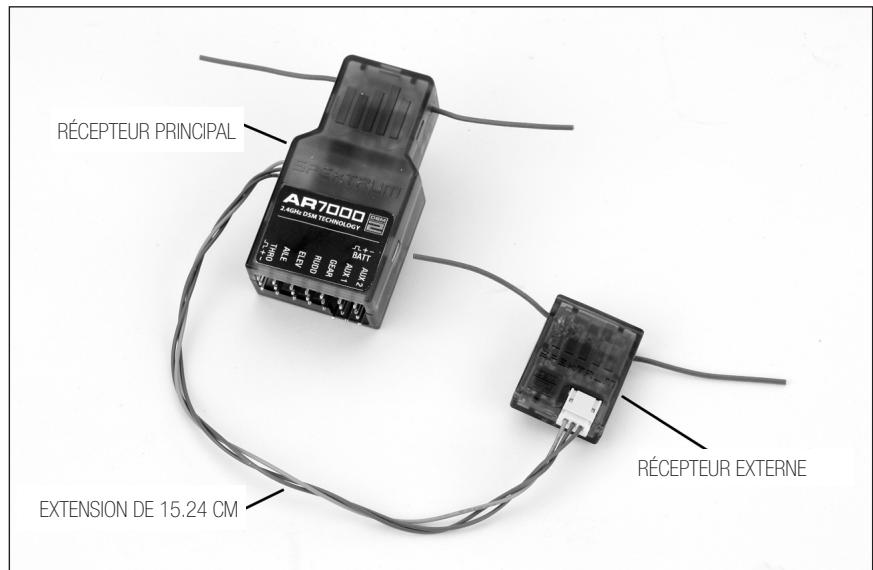

Installation du récepteur et des servos

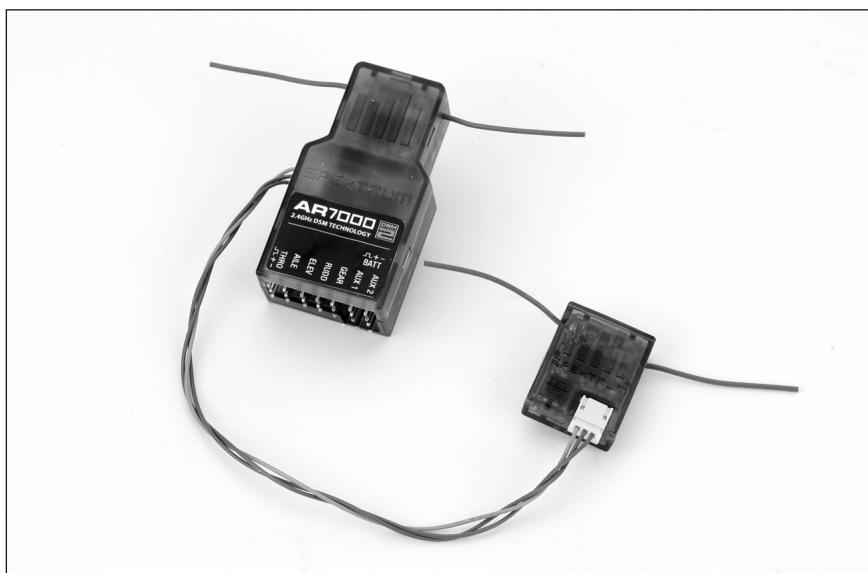

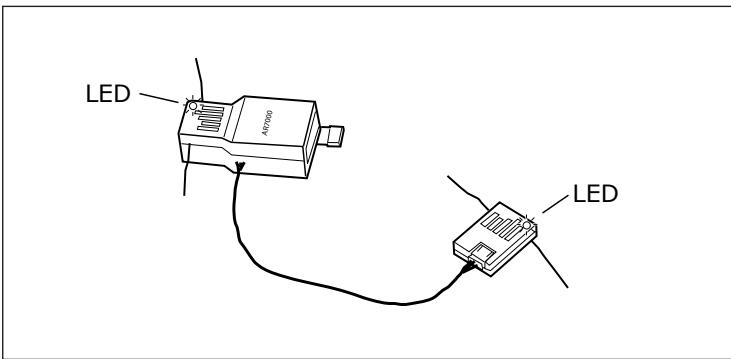

Le AR7000 comprend 2 récepteurs, offrant la sécurité d'une redondance de 2 canaux RF. Un récepteur interne est situé sur la carte principale, tandis qu'un second récepteur externe est attaché à la carte principale avec une extension de 15.24cm. En installant ces récepteurs à des endroits légèrement différents de l'appareil, chaque récepteur sera exposé à un environnement RF propre, améliorant notablement la diversité possible des chemins (la capacité pour le récepteur de capter le signal dans toutes les conditions).

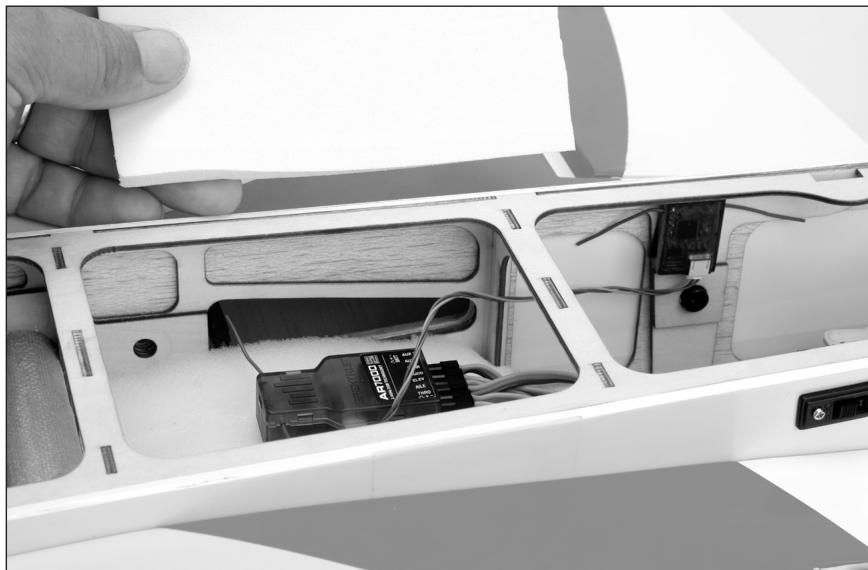

Installation du récepteur

Installez le récepteur principal en employant la même méthode que vous utiliseriez pour placer un récepteur conventionnel dans votre appareil. Vous pouvez typiquement protéger le récepteur avec de la mousse et le maintenir en place avec du scotch ou des bandes velcro. Sinon, dans le cas d'avions électriques ou d'hélicoptères, il est tout à fait envisageable d'utiliser du scotch double-face épais pour le maintenir en place.

Le fait de monter le récepteur séparé à un endroit légèrement différent, même juste à quelques centimètres du premier récepteur, procure une amélioration immense du nombre de canaux de réception potentiels. Chaque récepteur subit un environnement RF différent, ce qui est l'élément capital pour maintenir une liaison RF robuste, même dans le cas d'appareil comportant une grande quantité de matériel conducteurs (i. e. gros moteurs thermiques, éléments en fibre de carbone, tuyaux, etc...) qui peuvent atténuer le signal.

En utilisant du scotch double face, fixez le récepteur déported en maintainant son antennae à au moins 5.1cm de l'antenne primaire. Idéalement, les antennes devraient être placées perpendicularlyment entre elles, toute fois, ce n'est pas un point critique. Pour les avions, nos tests ont montré que la(Meilleure position pour le récepteur principal est le milieu du fuselage sur la platine radio. Le deuxième récepteur serait idéalement placé sur le coté du fuselage ou dans le cockpit.

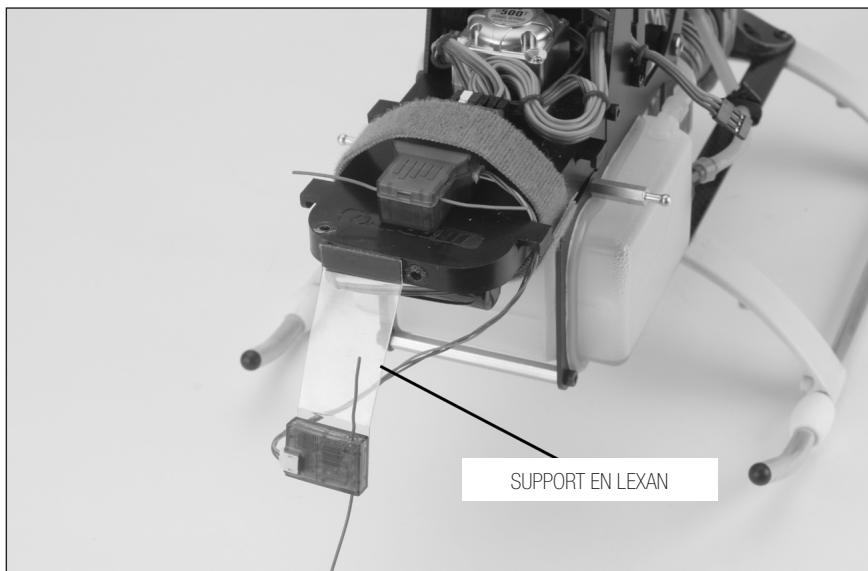

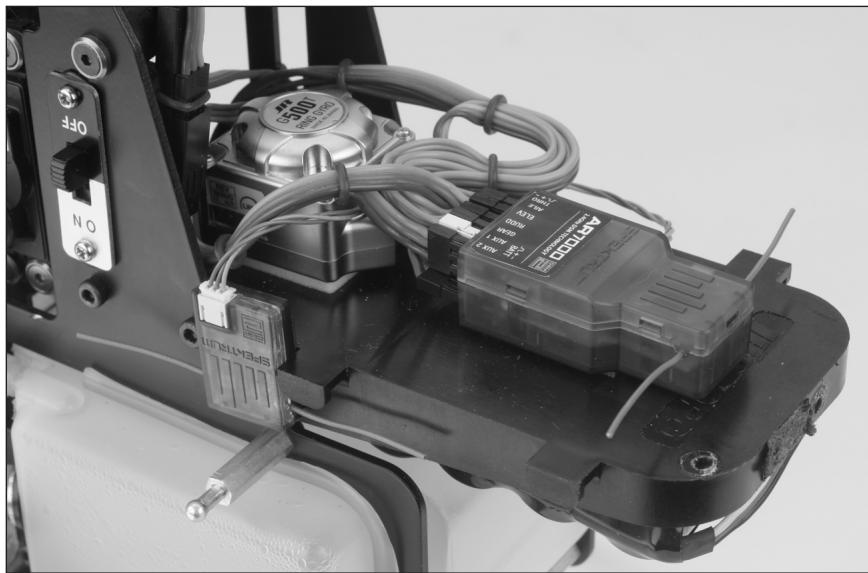

Installation du récepteur (suite)

Dans les hélicoptères, il y a généralement assez de place sur la platine radio pour disposer les récepteurs. Si nécessaire, vous pouvez réaliser un support en lexan pour installer le récepteur externe.

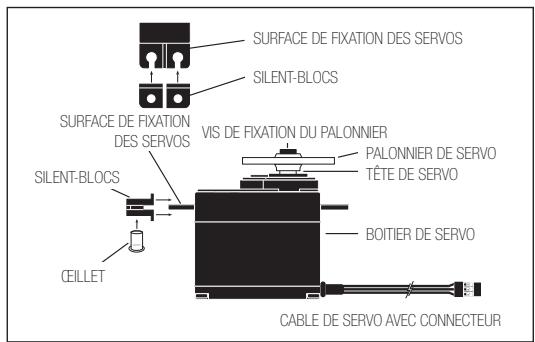

Installation des servos

Dans ce cas d'avion à gaz ou à moteur thermique, beaucoup de vibrations sont générées, et les servos doivent donc être montés au moyen des silent-blocs et oeillets fournis. Ne serrez pas trop fort ces vis. Le diagramme ci-dessous vous aidera à monter convenablement les silent-blocs et les oeillets. Dans le cas d'avions électriques ou non motorisés, vous pouvez utiliser du scotch double face voire de la colle pour maintenir les servos. Reportez-vous aux informations fournies avec votre avion quant aux conseils d'installation des servos.

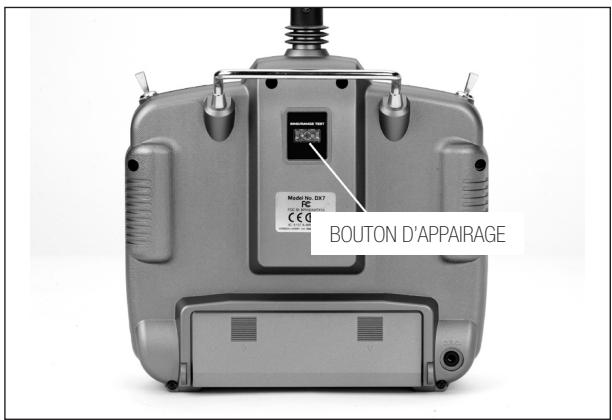

Comment tester la portée du DX7

Avant chaque séance de vol, et tout particulièrement dans le cas d'un nouveau modèle, il est important de procéder à un test de vérification de la portée. Le DX7 est équipé d'un système de vérification de la portée qui, quand le bouton d'appairage situé au dos de l'émetteur est maintenu enfoncé, réduit la puissance d'émission, permettant d'effectuer un test de portée.

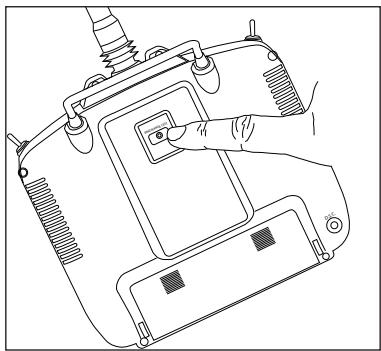

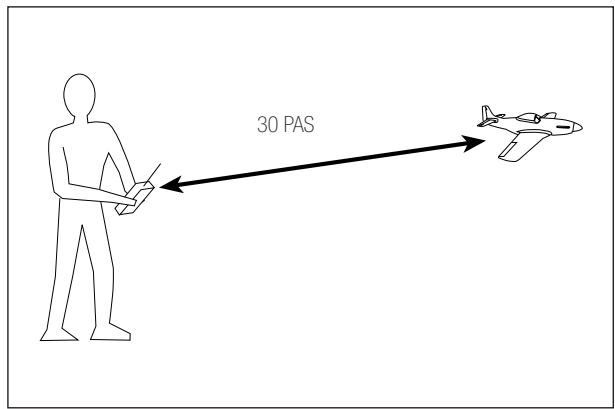

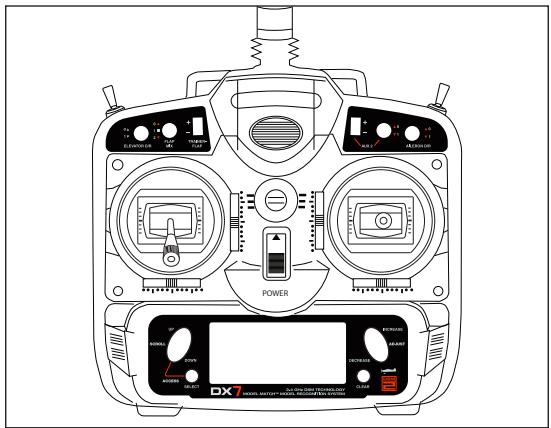

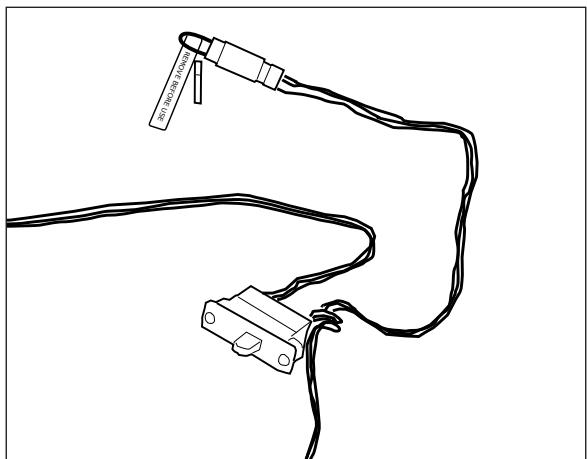

Test de la portée du DX7

1. Le modèle étant immobile sur le sol, éloignez-vous à une distance d'environ 30 pas de votre modèle (approximativement).
2. Tournez-vous face à votre modèle en tenant votre émetteur comme lors d’un vol normal et pressez puis maintenez appuyé le bouton d’appairage situé au dos de l’émetteur. Cela engendre une baisse de la puissance d’émission.
3. Vous doivent avoir le contrôle total de leur méthode à 30 pas avec le bouton enforcé.
4. Dans le cas de problèmes de contrôle de votre modèle, appelez le SAV SpektrumTM au 1-877-504-0233

Le récepteur AR7000 doit être apparié à l'émetteur pour être opérationnel. L'appairage est le processus d'apprentissage par le récepteur du code spécifique de l'émetteur, afin qu'il se connecte à cet émetteur particulier. Une fois l'appairage réalisé, le récepteur se connectera uniquement à cet émetteur si le numéro de modulo sélectionné correspond à celui en cours lors de l'appairage. Si un autre numéro de modulo est sélectionné, le récepteur ne se connectera pas. Cette fonction est appelée Model Match et empêche de voler avec un modèle en utilisant un mauvais numéro de mémoire.

Le AR7000 est équipé du système fail-safe SmartSafe™.

SmartSafe:

• Prévient des accoups involontaires des moteurs électriques lors de la mise sous tension.
• Élimine les risques de surcours des servos lors de la mise sous tension.
• Déclenche le faisafe de gaz si le signal RF est perdu.
• Maintien la consigne de commande au sol dans le cas d'une interruption de la liaison RF.

Note: Les positions fail-safe sont enregistrées via les positions des manches et interrupteurs de l'émetteur durant l'appairage.

1. Le système étant câblé comme indiqué ici, insérez le shunt d'appairage dans le réceptacle de la prise de charge.

1. Allumez le récepteur. Vous remarquerez que les LEDs des deux récepteurs clignotent, indiquant que les récepteurs sont prêts à être appariés.

1. Placez les manches dans les positions que vous souhaitez enregistrer comme positions fail-safe. Normalement des gaz faibles et toutes les autres commandes au neutre.

1. Appuyez sur le bouton d'appairage de l'émetteur et maintenez-le enfoncé tout en allumant l'émetteur. Le bouton d'appairage doit clignoter et le système se connecte après quelques secondes. Les LEDs situées sur les récepteurs doivent alors rester allumées, indiquant que le système est connecté.

1. Retirez le bouton d'appairage et rangez-le en lieu sûr.

1. Après avoir programmé votre modèle, il est important de réappairer le système de manière à ce que la véritable position des gaz et le neutre des autres voies soit programmée.

Note: Le AR7000 est équipé de la technologie DSM2™ et est donc uniquement compatible avec les émetteurs DSM2. Le récepteur AR7000 ne fonctionnera pas avec le système DX6 ou les systèmes Spektrum® pour voitures.

Ce chapitre concerne les avions simples à 4 voies avec single rate. Pour plus de détails sur la programmation pour avions, reportez-vous à la section avions de ce manuel.

Sélection du mode avion

Appuyez simultanément sur les touches DOWN et SELECT et maintenez les enfoncées tout en allumant l'émetteur pour entrer en mode setup système.

Appuyez sur les touches UP ou DOWN jusqu'à ce que TYPE SELECT apparaisse sur l'écran.

Si ACRO est surigné sur l'écran, inversez le sens de rotation des servos. (page 21)

Si HELI est surigné, appuyez sur les touches INCREASE ou DECREASE une fois et ACRO sera surigné.

Appuyez sur la touche CLEAR pour accepter le changement de type de modèle.

APPUYEZ POUR ENTRETR DANS REVERSE APPUYEZ POUR SELECTIONNER REV OU NORM

Pour accéder à la fonction d'inversion du sens de rotation des servos

Allumez l'émetteur et appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que REVERSING SW apparaisse sur l'écran.

Appuyez sur la touche SELECT pour choisir la voie désirée, puis appuyez sur les touches INCREASE ou DECREASE pour sélectionner la direction normale ou inversée.

Pour accéder à la fonction ajustement de la course

Allumez l'émetteur et appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que TRAVEL ADJUST apparaisse sur l'écran. Appuyez sur la touche SELECT pour déplacer le curseur sur la voie souhaitée.

Utilisez la touche SELECT pour choisir la voie que vous souhaitez ajustée.

Tout en maintenant le manche ou l'interrupteur dans la direction désirée, appuyez sur les touches INCREASE ou DECREASE pour ajuster la course dans la direction désirée.

Ceci termine le chapitre Mise en Route rapide pour avions. Pour les autres fonctionnalités comme le dual rate, les exponentielles, mixage, etc., reportez-vous aux pages appropriées, comme indiqué dans la table des matières.

Note: Si les ailerons de votre avion sont contrôlés indépendamment par deux servos, reportez-vous à la page 39 “Choix du type d'aile” pour plus de détails.

Mise en route rapide pour hélicoptères

Ce chapitre concerne les hélicoptères simples 5 voies à mixage mécanique et single rate. Pour plus de détails sur la programmation en mode hélicoptère, reportez-vous à la section hélicoptère de ce manuel.

Sélectionner le mode hélicoptère

Appuyez simultanément sur les touches DOWN et SELECT et maintenez les enfoncées pour entrer en mode set up système.

Appuyez sur les touches UP ou DOWN jusqu'à ce que TYPE SELECT apparaisse sur l'écran.

Si HELI est surligné sur l'écran, passez à l'étape d'INVERSION DU SENS DE ROTATION DES SERVOS. (voir Page 24)

Si ACRO est surligné, appuyez sur les touches INCREASE ou DECREASE une fois et HELI sera surligné.

Appuyez sur la touche CLEAR pour accepter le changement de type de modèle.

Pour accéder à la fonction d'inversion du sens de rotation des servos

Allumez l'émetteur et appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que REVERSING SW apparaisse sur l'écran.

Appuyez sur la touche SELECT pour choisir la voie désirée puis appuyez sur les touches INCREASE ou DECREASE pour choisir le sens REVERSE ou NORMAL.

Pour accéder à l'ajustement de la course

Allumez l'émetteur et appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que TRAVEL ADJUST apparaisse sur l'écran.

Appuyez sur la touche SELECT pour désigner la voie que vous souhaitez ajuster, puis appuyez sur les touches INCREASE ou DECREASE tout en maintenant le manche ou interrupteur dans la direction dans laquelle vous souhaitez ajuster la course.

Ajustement de la courbe de pas normale

Le DX7 propose quatre courbes de pas indépendantes, chacune possédant jusqu'à 5 points d'ajustement. Cette fonction permet de paramétrer une courbe de pas pour les modes normal, voltige1, voltige2, force. Une fois les courbes de pas ajustées, chacune peut être activée en vol au moyen de l'interrupteur de mode de vol (3 positions) et l'interrupteur de gaz forces. Chacun des 5 points d'une courbe de pas est ajustable indépendamment de 0 à 100%. Ces 5 points correspondant aux positions basse, 25%, milieu, 75% et course totale du manche. Reportez-vous à la page 89 pour plus de détails sur le paramétrage des courbes de pas.

Pour accéder à la fonction courbe de pas

Allumez l'émetteur et appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que PITCH CURVE NORM apparaisse sur l'écran.

Appuyez sur la touche SELECT pourCHOISIR LA POSITION DU MANCHE POUR LAQUELLE VOUS SUHAITE AZUJTER LE PAS.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster les valeurs de pas de la position sélectionnée.

Valeurs de pas recommandées

L = -4° 2 = 5^ H = 9°

Note: pour plus d'informations sur le paramétrage des courbes de gaz, reportez-vous à la page 89.

Ajustement de la courbe de gaz normale

L'ajustement des courbes de gaz est similaire à celui des courbes de pas décrit à la page précédente. 3 courbes de gaz sont disponibles : normal, voltige1 et voltige2. Chacune des courbes de gaz comprend 5 points ajustables : minimum, 25%, 50%, 75% et maximum. Les modes de vol sont situés sur l'interrupteur 3 positions de mode de vol. La courbe des gaz est en mode normal quand l'interrupteur de mode de vol est en position arrêté et l'interrupteur de gaz force en arrêté également.

Pour accéder à la fonction courbe de gaz

Allumez l'émetteur et appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que THROTTLE CURVE NORM apparaisse sur l'écran.

Appuyez sur la touche SELECT pour choisir la position de manche pour laquelle vous souhaitez ajuster les gaz.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur des gaz de la position sélectionnée.

Note: Pour plus d'informations sur le paramétrage des courbes de gaz, reportez-vous à la page 87.

Ceci achève le chapitre mise en route rapide pour hélicoptère. Pour plus de fonctions, comme dual-rate et exponentielle, mixage, etc., reportez-vous aux pages appropriées comme indiqué dans la table des matières.

Fonction ALT pour les gaz

La fonction ALT des gaz permet de désactiver le manche des gaz au-dessus de la position mi-course. Ceci permet un ajustement précis du ralenti sans affecter la deuxième moitié de la course.

Touches et affichage des fonctions

• Les touches UP et DOWN sont utilisées pour sélectionner la fonction à programmer.
• La touche SELECT est utilisée pour sélectionner la voie ou fonction que vous souhaitez programmer.
• Les touches INCREASE ou DECREASE sont utilisées pour modifier la valeur de la fonction en cours de programmation.

Le DX7 comprend deux modes de programmation : le mode système et le mode fonction.

Mode système

MAINTENIR ENFONCE TOUT EN ALLUMANT L'EMETTEUR.

Pour entrer en mode liste système

L'émetteur étant éteint, appuyez simultanément sur les touches DOWN et SELECT et maintenez-les enfoncées tout en allumant l'émetteur pour entrer en mode système.

Une fois en mode système, appuyez simultanément sur les touches UP et SELECT pour accéder au mode "liste".

Utilisez les touches UP et DOWN pour vous déplacer parmi les fonctions disponibles.

Appuyez sur les touches DOWN et SELECT pour entrer dans une fonction sélectionnée.

Dans ce mode, les servos ne sont pas actifs.

En appuyant deux fois simultanément sur les touches DOWN et SELECT, vous pouvez retourner à l'écran principal.

En mode liste, l'écran LCD affiche toutes les fonctions sur l'écran, ce qui permet d'accéder à l'une d'entre elles sans avoir à passer par les écrans de toutes les fonctions intermédiaires de la liste. Vous noterez qu'il y a deux modes liste : le mode liste système setup qui affiche toutes les fonctions du mode système, et le mode liste fonction qui affiche toutes les fonctions du mode fonctions.

Le mode système comprend des fonctions qui sont normalement utilisées lors du réglage d'un avion. Les fonctions du mode système pour avion comprennent :

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR POUR ENTRE R EN MODE SYSTème.

Pour entrer en mode setup système

L'émetteur éteint, appuyez simultanément sur les touches DOWN et SELECT et maintenez les enfoncées. Allumez l'émetteur - Le système affichera le dernier écran utilisé en mode système setup. Vous êtes maintenant en mode système.

Appuyez simultanément sur les touches DOWN et SELECT. L'écran principal sera affiché. Éteignez l'émetteur.

Fonction de sélection du modèle/copie.

Le DX7 est équipé d'une mémoire capable d'enregistrer les paramètres pour 20 modèles différents. Toutes les combinaisons jusqu'à 20 avions et/ou hélicoptères peuvent être enregistrées. Une fonction nom du modèle, à 8 caractères maximum, permet à chaque modèle d'être identifié facilement. (voir page 33)

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR.

Pour entrer dans la fonction choix du modèle

Appuyez simultanément sur les touches DOWN et SELECT et allumez l'émetteur pour accéder au mode setup système.

Appuyez sur les touches INCREASE ou DECREASE jusqu'à ce que MODEL SELECT apparaissent sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour choisir le numéro de mémoire souhaité.

Le DX7 est équipé de la technologie brevetée Model Match™ qui empêche d'utiliser un modèle avec le mauvais numéro de mémoire. Cette fonction empêche les éventuelles casses de pignons de servos ou de tringleries, voire même un crash dues à l'utilisation d'un modèle avec le mauvais numéro de programme.

Chacune des différentes mémoires de modèle possède son propre code qui est transféré au récepteur durant l'appairage. Le récepteur apprend ce code spécifique à ce numéro de mémoire sélectionné durant l'appairage et, une fois apparié, fonctionnera seulement si le bon numéro de mémoire est sélectionné. Si un numéro différent est sélectionné (pas de correspondance), le récepteur ne se connectera pas. Cette fonction empêche d'utiliser un modèle avec un mauvais jeu de paramètres. Le récepteur peut être reprogrammé pour fonctionner avec n'importe quel autre numéro de mémoire simplement en réappairant le récepteur au numéro de mémoire désiré.

Note: Si le récepteur est allumé et le bon numéro de mémoire non sélectionné, le système ne se connectera pas. Il convient alors de désirir le bon numéro de mémoire ou alors réappairer le récepteur au numéro de mémoire que vous souhaïez utiliser.

Pour entrer dans la fonction copie

Appuyez simultanément sur les touches DOWN et SELECT et allumez l'émetteur pour accéder au mode setup système.

Appuyez sur les touches UP ou DOWN jusqu'à ce que Model Select apparaisse sur l'écran.

Appuyez sur la touche SELECT pour entrer dans l'écran de copie.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner le modèle vers lequel vous souhaitez copier l'autre modèle.

Appuyez sur la touche CLEAR pour copier le modèle vers le numéro de mémoire que vous avez sélectionné.

Note: Sachez que le numéro de modèle vers lequel vous copiez verra sa mémoire remplacée par le nouveau jeu de paramètres, et tous les paramètres précédents seront supprimés.

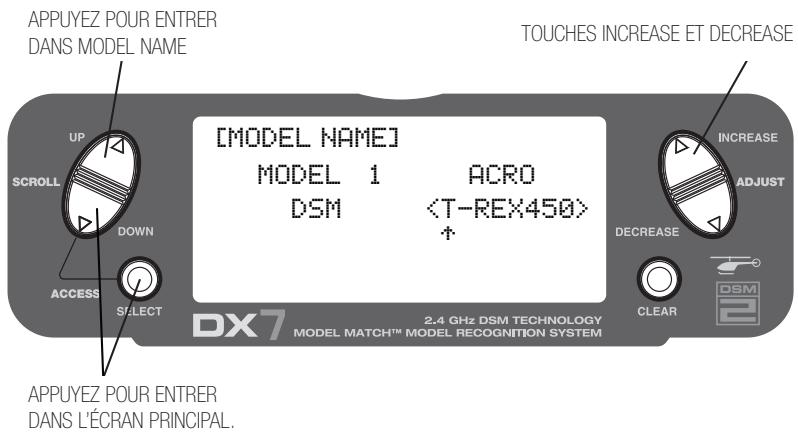

Nom du modèle

La fonction nom du modèle est utilisée pour entrer et afficher un nom de modèle à une mémoire spécifique, permettant une identification facile de chaque programme. Chaque nom de modèle est affiché sur l'écran quand un modèle est sélectionné. Pour chaque mémoire, le nom peut comprendre jusqu'à haut caractères incluant chiffres et lettres.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur.

Appuyez sur les touches INCREASE ou DECREASE jusqu'à ce que MODEL NAME apparaisse sur l'écran.

Appuyez sur la touche SELECT pour déplacer le curseur sur le caractère souhaité.

Appuyez sur les touches INCREASE ou DECREASE pour désirer le caractère souhaité.

Le DX7 est équipé de la technologie brevetée Model Match™ qui empêche l'utilisation d'un modèle avec un mauvais numéro de mémoire. Cette fonction peut prévenir des pignons de servo ou des tringleries cassés, voir d'un crash d' à l'utilisation d'un mauvais jeu de paramètres.

Comment fonctionne le model match

Chaque numéro de mémoire possède son code propre, qui est transféré au récepteur durant l'appairage. En fait, le récepteur apprend le code spécifique d'un numéro de mémoire durant l'appairage, et, une fois apparié, fonctionne uniquement avec le numéro de mémoire sélectionné. Si un autre numéro est sélectionné, le récepteur ne se connectera pas. Cette fonction prévient l'utilisation d'un modèle avec un mauvais numéro de mémoire. Le récepteur peut être reprogrammé pour fonctionner avec n'importe laquelle des autres mémoires tout simplement en le réappairant avec le numéro de mémoire souhaité.

Note: Si le récepteur est allumé et le numéro de mémoire correspondant non sélectionné, le système ne se connectera pas. Sélectionnez alors le bon numéro de mémoire ou réappairez le récepteur avec le numéro de mémoire en cours d'utilisation pour le faire fonctionner.

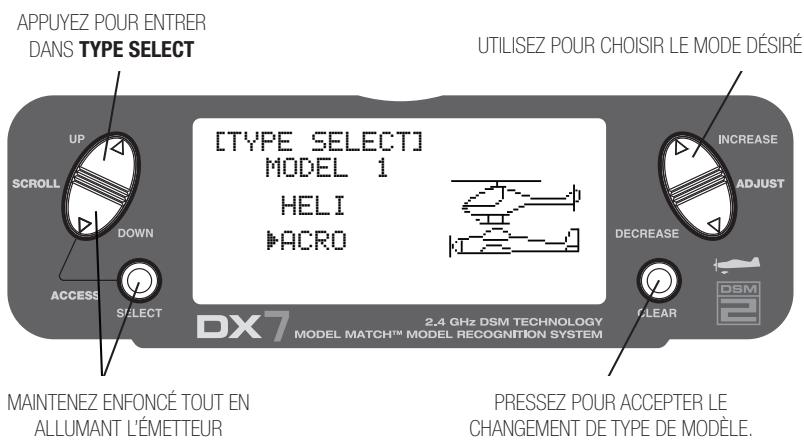

Fonction de sélection du type

Le DX7 comprend deux types de programmation : avion et hélicoptère. Le DX7 peut mémoriser les réglages jusqu'à 20 modèles. Le type de module est systématiquement enregistré avec chaque numéro de mémoire.

Pour entrer dans le mode type SELECT

Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur.

Appuyez sur la touche UP jusqu'à ce que la fonction TYPE SELECT apparaissent sur l'écran.

ACCEPTEZ LE NOUVEAU TYPE DE MODELE.

Pour sélectionner un type de modèle.

Appuyez sur les touches INCREASE ou DECREASE pour vous déplacer entre le mode hélicoptère et les différents modes d'avions.

Pour accepter un nouveau type de modèle, appuyez sur la touche CLEAR. Tous les réglages seront réinitialisés.

Réinitialisation d'un modèle et du chronomètre intégré.

La fonction réinitialisation d'un modèle permet de remettre tous les paramètres d'un modèle à leur valeur usine. Cet écran permet également de réinitialiser le chronomètre intégré.

Pour procéder à une réinitialisation d'un modèle ou du chronomètre intégré

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur les touches UP ou DOWN jusqu'à ce que MODEL RESET apparaisse sur l'écran.

Utilisez la touche SELECT pourCHOISIR DATA RESET ou INTEG-T

Si DATA RESET est sélectionné, un appui sur la touche CLEAR réinitialisera les données en les remettant à leur valeur usine pour ce modèle.

Si INTEG-T est sélectionné, le chronomètre intégré sera réinitialisé à 0:00:00.

Écolage

Le DX7 offre une fonction d'écolage programmable qui permet à l'émetteur de fonctionner dans 3 modes d'écolage différents. Les bascules droite ou gauche peuvent être programmées comme interrupteur de mode d'écolage.

L'émetteur peut être utilisé comme maître ou esclave, mais l'émetteur esclave doit avoir la même programmation (i. e. sens de rotation des servos, ajustement de la course, dual rates, mixages, sub trims...) que l'émetteur maître.

En mode Pilot Link, l'émetteur maître a le contrôle sur toutes les fonctions secondaires (i. e. dual rate, expo, train d'atterrissage, flaps, etc...). Seuls les actions pilotées par les manches (aileron, profondeur, gouvernail et gaz) sont commandées par l'émetteur esclave quand l'interrupteur d'entrainment est enforcé.

En mode Slave, le DX7 est utilisé comme radio esclave en combinaison avec une autre radio Spektrum® utilisée comme radio maître en mode P-link : il n'y a pas besoin dans ce mode de vérifier l'ajustement de la programmation de la radio esclave sur celle de la radio maître.

Pour entrer en mode écologue

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur la touche UP jusqu'à ce que la fonction TRAINER apparaisse sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner le type d'entrainement désiré : INH, NORMAL, P-LINK ou SLAVE/P-LINK

Notez également que l'interrupteur d'entraînement peut être localisé sur la bascule droite ou gauche. Utilisez la touche SELECT pour permettre SW: R en sur-brilliance puis pressez sur les touches INCREASE ou DECREASE pour sélectionner les bascules droite RIGHT (R) ou gauche LEFT (L).

Mémoire de trim des gaz

Le DX7 est équipé d'une fonction unique : la mémoire de trim des gaz. La fonction mémoire des gaz enregistre la dernière position du trim des gaz avant que le trim soit déplacé totalement vers le bas (fermé). Cette position enregistrée est rappelée en déplaçant le trim des gaz un cran vers le haut. Ceci permet de couper le moteur, et de le redémarrer avec la bonne position de trim. La fonction mémoire de trim gaz doit être activée pour chaque méthode.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Pour activer la fonction mémoire de trim des gaz

Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur

Appuyez sur la touche UP jusqu'à ce que la fonction THRO RECOVERY apparaisse sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour activer/désactiver la fonction mémoire de trim des gaz.

Le but de la fonction Input Select est d'affecter le moyen d'activation des voies AUX2 et flap.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Pour accéder à la fonction input select

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur la touche UP jusqu'à ce que INPUT SELECT apparaisse sur l'écran.

Vous avez 4 possibilités d'affectation pour la commande de la voie AUX2 :

• Interrupteur 2 positions INH
• Bascules
• Interrupteur 3 positions

(La bascule offre un contrôle proportionnel, alors que les interrupteurs ne permettent que 2 ou 3 positions de la voie AUX2. Vous pouvez également utiliser la bascule comme interrupteur de trim AUX2 quand vous utilisez l'interrupteur 2 positions pour activer cette fonction. Vous pouvez également inhaler la bascule AUX2 pour prévenir des changements faits par inadvertance.)

De plus, vous avez 3 possibilités pour activer/désactiver le FLAP SYSTEM :

• Système (interrupteurs 3 positions) INH
• Bascules (Rocker)

La bascule offre un contrôle proportionnel, alors que le système permet 3 positions sur la voie FLAP. Vous pouvez également utiliser la bascule comme interrupteur de trim de FLAP lorsque vous utilisez l'interrupteur 3 positions pour activer la fonction FLAP. Enfin, vous pouvez désactiver la bascule de FLAP pour empêcher les modifications faites par inadvertance.

Note: Lors de l'utilisation de l'émetteur en mode entraînement (Normal ou P-Link Master), la bascule écolage - flap n'est pas disponible pour contrôler les flaps.

Note: L'utilisation individuelle de AUX2/spoiler est impossible quand AUX2/spoiler est couplée pour lesatterissages automatiques.

Type d'aile

Le DX7 propose trois versions d'appareils : Normal, Flaperon et Aile Delta (également appelé mixage elevon). De plus, un mixage pour appareil avec empennage en V est disponible à partir de l'écran Wing Type.

Normal

Quand les fonctions Flaperon et aile delta sont désactivées, le type Normal est sélectionné. Choisissez ce type pour les avions usuels qui utilisent un seul servo pour les 2 ailerons. Normal est le réglage par défaut.

Choix du type de flaperon

Les flaperons utilisent un servo pour chaque aileron et permettent d'utiliser les ailerons comme flaps ou spoilers. Cette fonction permet également l'ajustement précis et indépendant des courses haute et basse, des sub-trims indépendants et des différents pour chaque aileron.

Type d'aile delta

Le type aile delta combine le fonctionnement des ailerons et de la profondeur pour permettre un contrôle précis du roulis et du pas.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Pour entrer dans la fonction WING type

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur la touche UP jusqu'à ce que WING TYPE apparaisse sur l'écran.

Flaperon actif:

Empennage en V actif:

Aile delta active:

Pour désirer un type d'aile

Appuyez sur les touches INCREASE ou DECREASE jusqu'à ce que le type d'aile souhaité soit surigné : NORMAL, FLAPERON, DELTA WING.

Note: Quand Flaperon ou aile-delta sont sélectionnés, l'ajustement de la course est utilisé pour ajuster individuellement les courses des servos, tandis que la course combinée d'aileron est ajustée grâce au dual rate d'aileron. Il est également possible de régler le différentiel d'aileron. Les interrupteurs d'inversion du sens de rotation sont disponibles pour chaque servo. L'ajustement des neutres pour chaque servo est fait au moyen de la fonction sub-trim.

Branchements des servos avec type flaperon

• prise AILE (aileron droit)
• prise AUX1 (aileron gauche)

BRANCHEMENT POUR FLAPERON

Branchement des servos pour aile delta

• prise ELEV (aileron droit)
• prise AILE (aileron gauche)

Branchement pour aile delta

Branchement des servos pour avion avec empennage en v

• prise RUDD (V droit)
• prise ELEV (V gauche)

BRANCHEMENT POUR AVION AVEC EMPENNAGE EN V

Pour entrer en mode fonction

• Du Main Screen Display, appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode Fonction. Utilisez les touches UP ou DOWN pour CHOISIR la fonction désirée. Utilisez la touche SELECT pour vous déplacez jusqu'à la voie souhaitée. Utilisez les touches INCREASE et DECREASE pour modifier les valeurs ou les positions de la voie sélectionnée.
• Utilisez la touche CLEAR pour faire retourner la valeur sélectionnée au réglage usine.

Les informations relatives à chaque fonction sont expliquées dans les pages suivantes. Les fonctions apparaîtront sur l'écran dans le même ordre que celui dans lequel elles sont indiquées ci-dessous.

Dual Rate & Exponentiel (p 46)	[D/R & EXP] POS-0 ▶AILE EXP LIN D/R 100%	OUTPUT
Interrupteur d'inversion du sens de rotation (p 48)	[REVERSING SW] GEAR ch 1 2 3 4 5 6 7 REV. NORM		THRO AILE ELEU RIDD GEAR FLAP AUX2	Affichage des servos (p 61)
Sub Trim (p 49)	[SUB TRIM] →THRO AILE 0 ELEU RUDD 0		[TIMER] MODEL 1 DOWN-T 10:00	Chronomètre (p 59)
Ajustement de la course (p 50)	[TRAVEL ADJUST] THRO AILE →H 100: L 100: L 100: R 100: ELEU RUDD D 100: L 100: U 100: R 100%		[PROG.MIX1] THRO+ THRO ON RATE: 0% SW:ON OFFSET: 0	Mixage programmable (1-6) (p 56)
Mixage profondeur - flap (p 51)	[MLEV->FLAP MIX] ON ▶RATE:→D 0% U 0% SW:FLAP0		[DIFFERENTIAL] FLAPERON NORM 0%	Différentiel (p 55)
Mixage aileron - rudder (p 52)	[AILLE->RUDD MIX] OFF ▶RATE: 0% SW: MIX		[FLAP SYS.J NORM FLAP ELEU NORM UP100: 0 MID 0% LAND DN100: 0 AUTO INH	Système flap (p 53)

Mode de liste fonction

L'écran mode liste affiche toutes les fonctions sur l'écran, permettant d'accéder à n'importe laquelle sans avoir à passer par toutes les fonctions intermédiaires. Notez qu'il existe deux modes liste : un mode liste setup système qui affiche toutes les fonctions du mode setup système, et un mode liste fonction qui affiche toutes les fonction du mode fonction.

Pour entrer en mode liste fonction, le système étant allumé et en dehors du mode fonction, appuyez simultanément sur les touches UP et SELECT.

En mode liste, les curseurs de déplacera vers les fonctions souhaitées au moyen des touches UP et DOWN. Un appui simultané sur les touches DOWN et SELECT vous permettra d'accéder à la fonction sélectionnée.

APPUYEZ POUR ENTRETR EN MODE LISTE FONCTION

Pour entrer dans le mode liste fonction

Allumez l'émetteur. - À partir de l'écran principal, appuyez simultanément sur les touches UP et SELECT. - Le système est maintenant en mode Nombre Fonction et la liste des fonctions disponibles sera affichée. - Utilisez les touches UP et DOWN pour vous déplacer parmi les fonctions disponibles. - Appuyez sur les touches DOWN et SELECT pour entrer dans une fonction sélectionnée.

Choix de l'interrupteur de dual-rate

La fonction de l'interrupteur de dual rate permet de sélectionner le dual rate et l'exponentielle sur des interrupteurs individuels (interrupteurs pour dual rate d'aileron, de profondeur et de gouvernail) ou alors de les combiner sur un seul interrupteur. Dans le cas d'une combinaison sur un interrupteur, les options suivantes sont disponibles :

COM AILE: interrupteur de D/R d'aileron COM ELEV: interrupteur de D/R de profondeur COM RUDD: interrupteur de D/R de gouvernail - FLAP 2: interrupteur de Flap en position basse - FLAP 0: interrupteur de Flap en position haute - INDIVID: D/R activé individuellement par les interrupteurs d'aileron, de profondeur et de gouvernail

MAINTENEZ APPUYE TOUT EN ALLUMANT L'EMETTEUR

Pour activer la sélection des interrupteurs de dual rate

Appuyez simultanément sur les touches DOWN et SELECT puis maintenez les enfoncées pour entrer en mode système.

Appuyez sur les touches UP ou DOWN jusqu'à ce que D/R SWITCH SEL apparaisse sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner les interrupteurs que vous souhaitez utiliser pour piloter les fonctions D/R et expo.

Dual rate et exponentiel

Les fonctions dual rate et exponentiel permettent de choisir et programmer 2 fonctions avec un interrupteur. Le dual rate et l'expo sont disponibles pour les voies suivantes : l'aileron, la profondeur et le gouvernail. La modification de la valeur de dual rate n'affecte pas uniquement la valeur maximale, mais également la sensibilité du contrôle. Une valeur plus grande provoque une plus grande sensibilité. La sensibilité autour du neutre peut être ajustée au moyen de la fonction exponentielle pour affiner très précisément la sensation de contrôle.

Dual rate et exponentiel peuvent être commandées par leurs interrupteurs respectifs (aileron, profondeur et gouvernail) ou par un interrupteur commun (COM AILE, COM ELEV, COM RUDD, FLAPO ou FLAP2). La sélection de ces interrupteurs se trouve dans le mode système pour avions, dans l'écran D/R SWITCH SEL.

La valeur de dual rate est ajustable de 0 à 125%. Le réglage par défaut pour les positions 0 et 1 de l'interrupteur sont 100%. La valeur de l'exponentiel est ajustable de -100% à +100%. Chaque position de l'interrupteur peut être sélectionnée comme taux bas ou haut, simplement en plaçant l'interrupteur dans la position désirée et en ajustant la valeur associée.

Pour ajuster le dual rate et l'exponentielle

Appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

En mode fonction, utilisez les touches UP ou DOWN pour choisir l'écran D/R & EXP.

Appuyez sur les touches INCREASE ou DECREASE pourCHOISIR la voie souhaitee (AILE, ELEV ou RUDD).

Appuyez sur la touche SELECT pour surligner la fonction D/R ou EXPO.

Ajuster la valeur de dual rate pour la position de l'interrupteur sélectionnée au moyen des touches INCREASE ou DECREASE.

Les fonctions dual rate et exponentiel pour aileron, profondeur et gouvernail ne peuvent être combinées sur un interrupteur, permettant de sélectionner le taux fort ou faible via un seul interrupteur (COM AILE, COM ELEV, COM RUDD, FLAPO ou FLAP2). Ceci est paramétrable dans le mode système pour avions, dans l'écran D/R SWITCH SEL. (voir page 45)

Dual rate et exponentiel (suite)

La fonction exponentielle permet de programmer 2 valeurs et de les sélectionner au moyen d'un interrupteur.

L'exponentiel est disponible pour l'aileron, la profondeur et le gouvernail. Un changement de la valeur d'exponentiel n'affecte pas seulement le maximum, mais également la sensibilité globale. L'exponentiel est normalement utilisé pour réduire la sensibilité autour du neutre tout en conservant une course totale maximale. La sensibilité autour du neutre peut être ajustée très précisément au moyen de la fonction exponentiel.

Les valeurs d'exponentiel peuvent être contrôlées par leurs interrupteurs respectifs (aileron, profondeur et gouvernail) ou de manière combinée par un seul switch (COM AILE, COM ELEV, COMM RUDD, FLAPO ou FLAP2). Le paramétrage de ceci se trouve dans le mode système pour avions, dans l'écran D/R SWITCH SEL.

L'exponentiel est disponible pour l'aileron, la profondeur et le gouvernail. La valeur de l'exponentiel est ajustable de -100% (expo negative maxi) à LIN (linéaire) à +100% (expo positive maximale). Le réglage par défaut pour les positions 0 et 1 de l'interrupteur sont LIN ou 0%. Chaque position d'interrupteur peut être associée à n'importe quelle valeur d'exponentiel, simplement en plaçant l'interrupteur dans la position souhaitée et en ajustant la valeur associée.

Note: Une valeur d'expo négative (-) augmentera la sensibilité autour du neutre et une valeur d'exponentielle positive (+) diminuera la sensibilité autour du neutre. Normalement, une valeur positive est utilisée pour désensibiliser la réponse autour du neutre.

Pour ajuster l'exponentiel

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pourCHOISIR I'ECRAN DUAL RATE & EXPONENTIAL.

Appuyez sur les touches INCREASE ou DECREASE pour choisir la voie souhaitée (AILE, ELEV ou RUDD).

Placez l'interrupteur de dual rate de la voie souhaitée dans la position voulue : 0 ou 1.

Appuyez sur la touche SELECT jusqu'à ce que EXP soit surigné.

Ajustez la valeur d'exponentielle pour la position d'interrupteur sélectionnée au moyen des touches INCREASE ou DECREASE.

La fonction d'inversion du sens de rotation permet d'inverser électroniquement le sens de rotation des servos. Cette fonction est disponible pour chacune des 7 voies.

Pour accéder à la fonction d'inversion du sens de rotation

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner la fonction d'inversion du sens de rotation.

Appuyez sur la touche SELECT pour choisir la voie souhaitée.

Appuyez sur les touches INCREASE ou DECREASE pour inverser le sens de rotation du servo de la voie sélectionnée. Les voies disponibles sont :

• THRO: Gaz AILE: Aileron ELEV: Profondeur
• RUDD: Gouvernail GEAR: Train d'atterissage rétractable
• FLAP: Flap AUX2: Voie auxiliaire 2

La fonction sub-trim vous permet d'ajuster électroniquement le neutre de chaque servo. Le sub-trim est ajustable individuellement pour chacune des 7 voies, sur une plage de -125 % à +125 % (+ ou - 30 degrés de course).

Attention : N'utilisez pas de trop grandes valeurs de sub-trim car il est possible de dépasser la course maximale du servo.

Les voies disponibles sont :

• THRO: Gaz AILE: Aileron ELEV: Profondeur
• RUDD: Gouvernail GEAR: Train d'atterrissage rétractable FLAP: Flap AUX2: Voie auxiliaire 2

Pour accéder à la fonction sub-trim

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour accéder à l'écran SUB TRIM.

Appuyez sur la touche SELECT pour accéder à la voie désirée.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la position de sub-trim pour la voie sélectionnée.

Ajustement de la course

La fonction ajustement de la course permet un ajustement précis du point de fin de course pour chacune des 7 voies, indépendamment dans chaque direction. La plage d'ajustement de la course est 0 - 150%.

Les voies disponibles sont :

THRO: Gaz AILE: Aileron ELEV: Profondeur - RUDD: Gouvernail GEAR: Train d'atterrissage rétractable FLAP: Flap AUX2: Voie auxiliaire 2

Pour accéder à la fonction d'ajustement de la course

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, appuyez sur les touches UP ou DOWN pour sélectionner l'écran TRAVEL ADJUST.

Appuyez sur la touche SELECT pour accéder à la voie désirée.

Déplacez le manche ou interrupteur de la voie sélectionnée dans la direction dans laquelle vous souhaitez ajuster la course.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la course dans la direction voulue de la voie sélectionnée.

Fonction mixage profondeur - flap

Quand le mixage profondeur - flap est actif et qu'une valeur de flap est rentrée, le flap se déplacera chaque fois que le manche de profondeur est déplacé. Le mouvement du flap est ajustable indépendamment pour les mouvements hauts et bas sur le manche de profondeur. Une utilisation classique de cette fonction est profondeur vers le haut / flap vers le bas et profondeur vers le bas / flap vers le haut. Utilisé de cette manière, l'avion piquera plus rapidement que normalement. La position haute de l'interrupteur de mixage de flap ou interrupteur de mixage peut être utilisée pour activer le mixage profondeur / flap. Si vous pouvez inversez la direction de mixage, appuyez sur la touche - et modifiez la valeur de mixage de + à - ( ou - à +).

Pour accéder au mixage profondeur - flap

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner la fonction Mixage profondeur - flap (ELEVATOR TO FLAP MIXING) et appuyez simultanément sur les touches UP et DOWN pour y accéder.

Note: L'interrupteur de mixage de flap, ou l'interrupteur de mixage, selon celui que vous avez sélectionné, doit être en position "ON" pour pouvoir ajuster la valeur.

Pour ajuster la valeur, l'interrupteur étant en position ON, déplacez le manche de profondeur dans la position désirée et appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur de mixage comme vous le souhaitez.

Pour sélectionner l'interrupteur de commande du mixage du flap

Appuyez sur la touche SELECT pour passer SW en surbrillance.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner l'interrupteur MIX ou FLAPO.

Mixage aileron - gouvernail

La fonction mixage aileron - gouvernail est conçue de la manière suivante : quand une consigne est donnée au manche d'aileron, le servo de gouvernail se déplacera également, supprimant la nécessité de synchroniser manuellement ces mouvements. Ce mixage peut être activé ou déactivé via un interrupteur. Les interrupteurs peuvent être sélectionnés comme ci-dessous, avec leurs abréviations telles qu'elles apparaissent sur l'écran et les positions d'interrupteurs correspondantes. Les valeurs de mixage sont ajustables de 0 à 125%. Lors de l'ajustement des valeurs de mixage, s'il faut que les sens de rotation soient opposés, appuyez simplement sur les touches INCREASE ou DECREASE et modifiez la valeur de mixage de positive à négative ou inversement. Ceci inverse la direction de mixage du gouvernail.

MIX Switch ON/OFF Utilisation de l'interrupteur MIX - Flap 0 Switch ON/OFF Utilisation de l'interrupteur de flap en Position 0 Flap 2 Switch ON/OFF Utilisation de l'interrupteur de flap en position 2

Pour accéder à la fonction mixage aileron - gouvernail

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran AILE-ruDD MIX.

Appuyez sur la touche SELECT pour surligner RATE ou SW (switch)

Pour ajuster la valeur de mixage

RATE étant surligné, appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur de mixage.

Note: Pour inverser la direction de mixage, utilisez les valeurs négatives.

Pour affecter un interrupteur

SW étant en surbrillance, appuyez sur les touches INCREASE ou DECREASE pour désirir l'interrupteur que vous souhaitez utiliser pour activer / désactiver le mixage (flapO ou mix).

Système de flap

Le but du système de flap est d'ajuster les positions de flap et de profondeur pour le décollage et l'atterrissage. Ceci est fait en sélectionnant les valeurs pour la profondeur et le flap lorsque l'interrupteur d'atterrissage est enclenché. 3 positions pour le flap et la profondeur sont possibles. Le système d'atterrissage peut également être activé par une position prédéterminée du manche des gaz. Reportez-vous au chapitre atterrissage automatique pour plus d'informations et la manière de sélectionner cette position.

Note: Le système de flap est uniquement opérationnel quand SYSTEM est sélectionné sous Flap comme entrée. Ecran de sélection. Reportez-vous à la page 41 pour plus de détails.

Accès et utilisation du système de flap

Appuyez simultanément sur les touches UP et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que FLAP SYS apparaisse au coin supérieur gauche de l'écran LCD.

Appuyez sur la touche SELECT pour positionner le curseur sur la fonction désirée (i. e. ELEV, FLAP, SPOI, AUTO)

Note: Le système de flap est accessible uniquement quand SYSTEM est sélectionné dans l'écran Input Select. Reportez-vous à la page 41 pour plus de détails.

Appuyez sur les touches UP ou DOWN pour ajuster les valeurs de course du flap et de la profondeur. La touche UP permet de remonter le flap/profondeur, et la touche DOWN de les descendre. La valeur est ajustable à partir de 125% pour le flap et -200% pour la profondeur.

Atterrissage automatique

Quand la fonction atterrissage automatique est active, le manche des gaz activera le système d'atterrissage que vous venez de programmer. Chaque point de la course du manche des gaz peut être défini comme point de déclenchement de l'atterrissage automatique. Une fois que le manche des gaz passe par ce point et que l'interrupteur d'atterrissage est en position milieu (ou position d'atterrissage), le système d'atterrissage sera activé. Ainsi la profondeur et les flaps seront activés. Si l'interrupteur de mixage de flap n'est pas en position LAND, la manipulation du manche des gaz n'aura aucun effet sur le système d'atterrissage.

Pour activer la fonction atterrissage automatique

Dans l'écran de flap, appuyez sur la touche SELECT jusqu'à ce que AUTO soit surligné.

Appuyez indifféremment sur les touches INCREASE ou DECREASE pour activer le système d'atterissage automatique (AUTOMATIC LANDING SYSTEM).

Pour changer la valeur, appuyez sur les touches INCREASE ou DECREASE (0%=position basse et 100% position maximale).

Pour réinitialiser le point d'atterrissage automatique, appuyez sur la touche CLEAR et l'affichage retournera à INH.

Note : Cette fonction est uniquement disponible quand flaperon ou elevon sont actifs (reportez-vous au type d'ailée, page 39).

La fonction différentiel d'aileron permet d'ajuster précisément les courses supérieures et inférieures pour chacun des deux ailerons. Le différentiel d'aileron est utilisé pour réduire le lacet indésirable lors des mouvements de roulis. Pour accéder à cette fonction, flaperon ou elevon doivent être sélectionnés et 2 servos doivent être utilisés pour animer les ailerons.

Pour accéder à la fonction mixage de différentiel d'aileron

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran DIFFERENTIAL.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur de différentiel.

Note: L'augmentation de la valeur réduira la course inférieure pour chaque aile.

Si le différentiel fonctionne de manière inverse, c'est que les servos sont étés branches de manière inverse. L'aileron droit doit être connecté à la voie aileron, et l'aileron gauche à la voie flap.

Mixage programmable 1-6

Le DX7 offre six (6) programmes de mixages paramétrables qui permettent de contrôler deux servos ou plus via les manches et interrupteurs. Cette fonction permet de mixer toutes les voies entre elles, et même de mixer une voie avec elle-même. Le mixage peut être permanent, ou peut être désactivé en vol au moyen de plusieurs interrupteurs. Les valeurs de mixage sont ajustables de 0 à 125%. Chaque voie est identifiée par un nom à 4 caractères (i.e. Aileron - AILE, Profondeur - ELEV, etc..) La voie apparaissant en premier est la voie maître. La seconde voie est la voie esclave. Par exemple, AILE-RUDD indiquerait un mixage aileron-gouvernail. Chaque fois que le manche d'aileron est déplacé, l'aileron s'inclinera et le gouvernail se déplacera automatiquement dans la direction et vers la position déterminées lors de la programmation dans l'écran de mixage. Le mixage est proportionnel, donc des déplacements faibles des manches conduiront à des mouvements faibles sur la voie esclave. Chaque programme de mixage possède un offset programmable. Le but de l'offset est de redéfinir la position du neutre de la voie esclave.

Note : Les mixages programmables 5 et 6 sont équipés d'un trim intégré. Si les programmes de mixage 5 ou 6 sont sélectionnés, et que la voie maître possède un levier de trim (i.e. aileron, profondeur, gouvernail ou gaz), le trim fonctionnera pour les voies maître et esclave.

Assignation des voies

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour choisir le nombre de PROG. MIX souhaité (1-6).

Appuyez sur les touches INCREASE ou DECREASE pour choisir la voie maître souhaitée.

Appuyez sur la touche SELECT pour souligner la voie esclave.

Appuyez sur les touches INCREASE ou DECREASE pour choisir la voie esclave souhaitée.

Affectation d'une valeur de mixage

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner le nombre de PROG. MIX souhaité (1-6).

Appuyez sur la touche SELECT pour surligter RATE.

Utilisez le manche ou interrupteur qui est affecté à la voie maître, déplacez ce manche ou interrupteur dans la direction dans laquelle vous souhaitez ajuster la valeur de mixage.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur de mixage. Les valeurs sont ajustables de -125% à +125%

Note : Si un interrupteur est affecteur au mixage, cet interrupteur doit être fermé pour pouvoir modifier la valeur de mixage.

Le déplacement d'un manche ou d'un interrupteur dans la direction opposée permet d'ajuster le mixage dans la direction opposée.

Affectation d'un offset

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran de PROG. MIX souhaité (1-6).

Appuyez sur la touche SELECT pour surlier OFFSET.

Pour établir la position d'offset, utilisez les touches INCREASE ou DECREASE pour modifier la valeur au point souhaité. La valeur enregistrée apparaitra sur l'écran.

Pour modifier la valeur d'offset, utilisez simplement les touches INCREASE ou DECREASE pour modifier la valeur. Un appui sur la touche CLEAR réinitialisera la valeur d'offset à 0.

Affectation d'un interrupteur

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran PROG MIX souhaité (1-6).

Appuyez sur la touche SELECT pour surligner SW.

Utilisez les touches INCREASE ou DECREASE pour sélectionner l'interrupteur souhaité pour piloter l'activation du mixage.

ON: Mixage permanent - MIX: Interrupteur de Mixage dirigé vers vous Flap 0: Interrupteur de Flap en position 0 Flap 2: Interrupteur de Flap en position 2 Gear: Interrupteur de train d'atterrissage.

Le DX7 est équipé d'un chronomètre à affichage important 3 options :

Inhibition : dans ce mode le chronomètre est déactivé.

Compte-à-rebours : le mode compte à rebours permet de programmer un temps pré-réglé par intervalles de 10 secondes, jusqu'à 59 minutes et 50 secondes, et, quand cette durée a expiré, un beeper sonnera pendant 10 secondes.

Chronomètre : la fonction chronomètre est un simple compteur qui affiche les minutes et secondes jusqu'à 59 minutes et 59 secondes.

Quand les fonctions DOWN-T ou STOP-W sont sélectionnées, le chronomètre sera affiché sur l'écran principal. Les touches suivantes sont à employer pour faire fonctionner le chronomètre :

Touches INCREASE ou DECREASE.

Pour lancer, arrêter ou réinitialiser le chronomètre.

Touche CLEAR:

Utilisée pour réinitialiser le chronomètre à la durée prédéterminée (Down-T) ou pour réinitialiser le chronomètre à 0:00.

APPUYEZ SUR LES TOUCHES INCREASE OU DECREASE POUR LANCER OU ARRETTER LE CHRONOMÉTRE. APPUYEZ SUR LA TOUCHE CLEAR POUR RÉINITIALISER LE CHRONOMÈTRE.

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode système.

Une fois en mode système, utilisez les touches UP ou DOWN pour sélectionner l'écran TIMER.

Appuyez sur la touche SELECT pour sélectionner STOP-W, DOWN-T ou INH.

Avec DOWN-T sélectionné, appuyez sur les touches INCREASE ou DECREASE pour modifier la durée programmée.

Visualisation des servos

L'écran de visualisation de servo est un outil très utile lors de la programmation de votre radio : il affiche les positions des servos et est très utile pour la vérification de la bonne programmation des fonctions.

APPUYEZ POUR ENTRER

DANS SERVO MONITOR

APPUYEZ POUR ENTRER EN MODE FONCTION.

Touches et affichage

• Les touches UP and DOWN keys sont utilisées pour sélectionner la fonction.
• La touche SELECT est utilisée pour sélectionner la voie ou la fonction que vous souhaitez programmer.
• Les touches INCREASE ou DECREASE sont utilisées pour modifier les valeurs d'une fonction sélectionnée.

Le DX7 est équipé de 2 modes de programmation : le mode système et le mode fonction, qui vont être décrits dans les paragraphes suivants.

Écran d'alerte pour gaz forcés/mode voltige

Quand le DX7 est utilisé en mode hélicoptère, il existe un système d'alerte qui est employé pour éviter les départs brusques (départs accidentels avec gaz à fond) quand l'interrupteur ON/OFF de la radio est actionné. Si l'interrupteur de mode de vol, ou si les gaz force sont en route, une alarme sonnera et un message d'alerte sera affiché sur l'écran. Quand tous les interrupteurs sont remis en position normale, l'affichage retournera également à son statut normal.

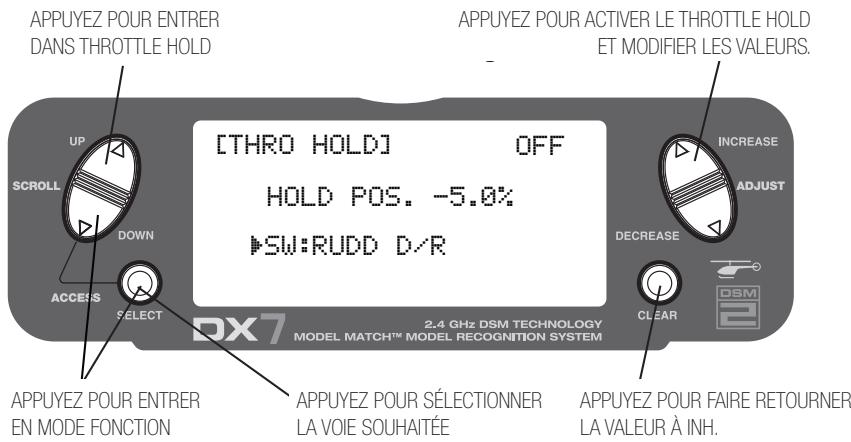

Note: Si la fonction gaz force ne s'est pas activée avant que l'interrupteur de mise sous tension soit actionné, aucune alarme ne sonnera. Vous trouvez ci-dessous l'exemple d'alarme qui apparait quand la radio est mise sous tension.

Branchement du gyroscope

Note: Le gain du gyroscope peut être sélectionnée pour fonctionner sur la voie 5 (trains d'atterrissage) ou la voie 7 (AUX2). Reportez-vous à la sélection des entrées page 73 pour plus de détails sur le choix de la voie de gain.

Ce mode comprend les fonctions qui sont normalement requises lors du paramétrage d'un modèle. En voici la liste :

Choix du modèle (P67)

[MODEL SELECT] SELECT MODEL 1 T-REX HELI DSM

[SWASH TYPE]

1 SERVO NORM

Type de plateau (P75)

Nom du modèle (P68)

[MODEL NAME] MODEL 1 HELI DSM

[INPUT SELECT]

→AUX2 GYRO

GEAR INH

Sélection des entrées (P 73)

Choix du type (P 69)

[TYPE SELECT] MODEL 1 ▶ HELIX ACRO

[THRO RECOVERY] INH

Mémoire de trim des gaz (P72)

Réinitialisation du modèle (P70)

[MODEL RESET] MODEL 1 HELI DSM DATA RESET

INTEG-T 0:00:34

[TRAINER]

NORMAL SW: L-ROCKER

Ecolage (P 71)

TOUCHES UP ET DOWN TOUCHES INCREASE ET DECREASE

Pour entrer en mode setup système

• La radio étant éteinte, appuyez simultanément sur les touches DOWN and SELECT et maintenez les enfoncées. Allumez l'émetteur. Le système affichera le dernier écran du mode système qui a été utilisé.

Pour sortir du mode setup système

• Appuyez simultanément sur les touches DOWN and SELECT. Le menu principal sera affiché.
• Éteignez l'émetteur pour sortir du mode setup système.

Sélection d'un modèle/copie

Le DX7 est équipé d'une mémoire qui stocke les données pour 20 modèles. Toutes les combinaisons de 20 avions et/ou hélicoptères peuvent être enregistrées en mémoire. Pour permettre une identification plus aisée, il existe une fonction nom du modèle, pour des noms jusqu'à 8 caractères.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Appuyez pour entrer en mode fonction.

Appuyez simultanément sur les touches DOWN et SELECT et allumez l'émetteur pour accéder au mode setup système. Appuyez sur les touches INCREASE ou DECREASE jusqu'à ce que MODEL SELECT apparaisse sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour choisir le numéro de mémoire souhaité.

Pour entrer dans la fonction copie

• Appuyez simultanément sur les touches DOWN et SELECT et allumez l'émetteur pour entrer en mode setup système.
• Appuyez sur les touches UP ou DOWN jusqu'à ce que MODEL SELECT apparaisse sur l'écran.
• Appuyez sur la touche SELECT pour entrer dans l'écran de copie (COPY).
• Appuyez sur les touches INCREASE ou DECREASE pour choisir le modèle vers lequel vous souhaitez effectuer la copie.
• Appuyez sur la touche CLEAR pour copier le modèle vers le numéro de mémoire sélectionné.

Note: Ayez bien conscience que le modèle vers lequel vous effectuez la copie verra tous ses paramètres réplacés par ceux du modèle copié et par conséquent tous les anciens paramètres seront effacés.

Nom du modèle

La fonction nom du modèle est utilisée pour entrer et afficher le nom du modèle associé à un numéro de mémoire spécifique. Chaque nom de modèle est affiché sur l'écran principal quand celui-ci est sélectionné. Huit caractères incluant les chiffres et les lettres sont disponibles pour nommer chacun des modèles.

Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur.

Appuyez sur les touches INCREASE ou DECREASE jusqu'à ce que MODEL NAME apparaisse sur l'écran.

Appuyez sur la touche SELECT pour déplacer le curseur vers le caractère souhaité.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner le caractère souhaité.

Le DX7 est équipé de la technologie brevetée Model Match™ qui empêche l'utilisation d'un modèle avec un mauvais numéro de mémoire. Cette fonction peut prévenir des pignons de servo ou des tringleries cassés, voir d'un crash d' à l'utilisation d'un mauvais jeu de paramètres.

Chaque numéro de mémoire possède son code propre, qui est transféré au récepteur durant l'appairage. En fait, le récepteur apprend le code spécifique d'un numéro de mémoire durant l'appairage, et, une fois apparié, fonctionne uniquement avec le numéro de mémoire sélectionné. Si un autre numéro est sélectionné, le récepteur ne se connectera pas. Cette fonction prévient l'utilisation d'un modèle avec un mauvais numéro de mémoire. Le récepteur peut être reprogrammé pour fonctionner avec n'importe laquelle des autres mémoires tout simplement en le réappairant avec le numéro de mémoire souhaité.

Note: Si le récepteur est allumé et le numéro de mémoire correspondant non sélectionné, le système ne se connectera pas. Sélectionnez alors le bon numéro de mémoire ou réappairez le récepteur avec le numéro de mémoire en cours d'utilisation pour le faire fonctionner.

Fonction de sélection du type

Le DX7 comprend deux types de programmation : avion et hélicoptère. Le DX7 peut mémoriser les réglages jusqu'à 20 modèles. Le type de modèle est systématiquement enregistré avec chaque numéro de mémoire.

Pour entrer dans le mode type SELECT

Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur.

Appuyez sur la touche UP jusqu'à ce que la fonction TYPE SELECT apparaisse sur l'écran.

APPUYEZ SUR LES TOUCHES INCREASE ET DECREASE ACCEPTEZ LE NOUVAU TYPE DE MODELE.

Pour sélectionner un type de modèle

Appuyez sur les touches INCREASE ou DECREASE pour vous déplacer entre le mode hélicoptère et les différents modes d'avions.

Pour accepter un nouveau type de modèle, appuyez sur la touche CLEAR. Tous les réglages seront réinitialisés.

Réinitialisation/chronomètre intégré

La fonction réinitialisation permet le retour aux réglages usine de toutes les fonctions. Cet écran permet également de réinitialiser le chronomètre intégré.

Pour procéder à une réinitialisation d'un modèle ou du chronomètre intégré

• Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur.
• Appuyez sur la touche UP jusqu'à ce que MODEL RESET apparaissé sur l'écran.
• Appuyez sur la touche SELECT jusqu'à ce que DATA RESET soit surigné.
• Un appui sur la touche CLEAR réinitialisera les données en les remettant à leur valeur usine pour ce modèle.

Pour réinitialiser le chronomètre intégré

• Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur.
• Appuyez sur la touche UP jusqu'à ce que la fonction MODEL RESET apparaissent sur l'écran.
• Appuyez sur la touche SELECT jusqu'à ce que INTEG-T soit surigné.
• Un appui sur la touche CLEAR réinitialisera le chronomètre intégré (INTEG-T) en le remettant à zéro.

Écolage

Le DX7 offre une fonction d'écolage programmable qui permet à l'émetteur de fonctionner dans 3 modes d'écolage différents. Les bascules droite ou gauche peuvent être programmées comme interrupteur de mode d'écolage.

L'émetteur peut être utilisé comme maître ou esclave, mais l'émetteur esclave doit avoir la même programmation (i. e. sens de rotation des servos, ajustement de la course, dual rates, mixages, sub trims...) que l'émetteur maître.

En mode Pilot Link, l'émetteur maître a le contrôle sur toutes les fonctions secondaires (i. e. dual rate, expo, train d'atterrissage, flaps, etc...). Seuls les actions pilotées par les manches (aileron, profondeur, gouvernail et gaz) sont commandées par l'émetteur esclave quand l'interrupteur d'entrainement est enforcé.

En mode Slave, le DX7 est utilisé comme radio esclave en combinaison avec une autre radio Spektrum® utilisée comme radio maître en mode P-link : il n'y a pas besoin dans ce mode de vérifier l'ajustement de la programmation de la radio esclave sur celle de la radio maître.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Pour entrer en mode écologue

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur la touche UP jusqu'à ce que la fonction TRAINER apparaissent sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner le type d'entraînement désiré : INH, Normal, P-link ou Slave / P-Link. Vous remarquerez que l'interrupteur d'écolage peut être situé sur les bascules droite ou gauche. Utilisez la touche SELECT pour surligner SW. R puis pressez sur la bascule droite (R) ou gauche (L).

Mémoire de trim des gaz

Le DX7 est équipé d'une fonction unique : la mémoire de trim des gaz. La fonction mémoire des gaz enregistre la position du trim des gaz avant que le trim soit déplacé totalement vers le bas (fermé). Cette position enregistrée est rappelée en déplaçant le trim des gaz un cran vers le haut. Ceci permet de couper le moteur, et de le redémarrer avec la bonne position de trim. La fonction mémoire de trim gaz doit être activée pour chaque modèle.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR

Pour activer la fonction mémoire de trim des gaz

Appuyez simultanément sur les touches DOWN et SELECT, puis allumez l'émetteur

Appuyez sur la touche UP jusqu'à ce que la fonction THRO RECOVERY apparaisse sur l'écran.

Appuyez sur les touches INCREASE ou DECREASE pour activer/désactiver la fonction mémoire de trim des gaz.

Sélection des entrées (input select)

La fonction de sélection des entrées est utilisée pour désigner l'interrupteur du gain du gyroscope et la voie qui commande le gain du gyroscope.

Pour accéder à la fonction input select

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur les touches UP et DOWN jusqu'à ce que INPUT SELECT apparaisse sur l'écran.

Appuyez sur la touche SELECT jusqu'à ce que AUX2 soit souligné.

Appuyez sur les touches INCREASE ou DECREASE pour choisir la fonction souhaitée.

Les paramètres pour la voie AUX2 sont :

Si INH (inhibition) est sélectionné, la fonction gyroscope ne sera pas utilisée sur la voie AUX2.

Dans ce mode, la voie AUX2 est contrôlée par l'interrupteur de mode de vol et 3 positions sont donc possibles. Le sub-trim et l'ajustement de la course seront utilisés pour ajuster le neutre et les points de fin de course pour chaque position de l'interrupteur.

L'interrupteur AUX2 contrôle la voie AUX2.

Il faut sélectionner le mode GYRO si vous pouvez utiliser le gyroscope (reportez-vous à la page 91 pour plus de détails). Sélectionner GYRO sous AUX2 permet au programme du gyroscope de fonctionner sur la voie AUX2. Dans ce cas, le gain de gyroscope doit être connecté à la voie AUX2 (voie 7) sur le récepteur.

MAINTENEZ ENFONCE TOUT EN ALLUMANT L'EMETTEUR APPUYEZ POUR RÉINITIALISER.

Pour sélectionner la fonction du train d'atterrissage

Appuyez simultanément sur les touches DOWN et SELECT puis allumez l'émetteur.

Appuyez sur les touches UP ou DOWN jusqu'à ce que INPUT SELECT apparaissent sur l'écran.

Appuyez sur la touche SELECT jusqu'à ce que GEAR soit surligné.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner la fonction

Les pour le train d'atterrissage sont :

Sélectionnez INH (inhibition) si vous ne souhaitez pas utiliser le gyroscope sur la voie du train d'atterrissage. La sélection de INH désactive la voie du train d'atterrissage, permettant de l'utiliser comme voie esclave pour le mixage.

Sélectionnez GEAR pour piloter le gain du gyroscope ou le train d'atterrissage rétractable par l'interrupteur du train d'atterrissage.

Sélectionnez GYRO pour faire fonctionner le gyroscope (voir page 91) sur la voie du train d'atterrissage.

L'interrupteur AUX2 est utilisé pour piloter la voie du train d'atterrissage.

Type de plateau cyclique

La fonction de mixage du plateau cyclique permet au DX7 de fonctionner avec les types de plateaux cycliques suivants :

Les plateaux cycliques sont :

1 Servo: Non-CCPM, mixage standard type hélicoptère - 2 Servo/180°CCPM 3 Servo/120°CCPM (le plus courant) 3 Servo/90°CCPM

2 Servo/180°CCPM

3 Servo/120 CCPM (most popular)

3 Servo/90 CCPM

Accès au type de plateau cyclique

Allumez l'émetteur tout en appuyant sur les touches DOWN et SELECT pour entrer en mode système

Appuyez sur les touches UP ou DOWN jusqu'à ce que SWASH TYPE soit affiché sur l'écran LCD.

Appuyez sur les touches INCREASE ou DECREASE pour modifier le type de plateau cyclique.

Un appui sur la touche CLEAR réinitialisera le type de plateau cyclique à la position NORMAL

Le mode fonction contient les fonctions qui sont les plus récemment utilisées. En voici la liste

Dual Rate & Exponentielle (P 79)

Dual rate et exponentiel automatiques (P 81)

Inversion du sens de rotation des servos (P 82)

Sub Trim (P 83)

Ajustement de la course (P 84)

Mélange du plateau cyclique (uniquement disponible quand CCPM Mix est actif) (P 85)

Gaz force (P 86)

Courbe des gaz normale (P 87)

Courbe des gaz ST-1 (P 87)

Courbe des gaz ST-2 (P 87)

Servo Monitor (P 97)

Chronomètre (P 95)

Mixage Programmable (1 à 3) (P 92)

Sensibilité du gyroscope (uniquement disponible lorsque la voie AUX2 ou GEAR est affectée au gyroscope) (P 91)

Mixage de révolution (P 90)

Courbe de pas gaz forcés. (uniquement disponible quand HOLD est activé.) (P 89)

Pas ST-2 (P 89)

Courbe de pas ST-1 (P 89)

Courbe de pas normale (P 89)

Pour entrer en mode fonction

Allumez l'émetteur - A partir de l'écran principal, appuyez simultanément sur les touches DOWN and SELECT. Le système est maintenant en mode fonction et affichera le dernier écran utilisé en mode fonction.

Pour sortir du mode fonction

• Appuyez simultanément sur les touches DOWN and SELECT. Le système retournera à l'écran principal.

Le mode liste affiche sur l'écran toutes les fonctions, permettant l'accès à chacune d'entre elles sans avoir à passer par chaque écran. Notez qu'il existe deux modes liste des : un mode liste setup système qui affichera toutes les fonctions du mode setup système et un mode liste fonction qui affichera toutes les fonctions du mode fonction.

Pour entrer en mode liste setup système, une fois dans le mode système, appuyez simultanément sur les touches UP et SELECT à partir de n'importe quelle fonction.

Pour entrer en mode liste fonction, une fois dans le mode fonction, appuyez simultanément sur les touches UP et SELECT à partir de n'importe quelle fonction.

Dans chacun des modes liste, un appui sur les touches UP et DOWN déplacera le curseur vers la fonction souhaitée. Puis, un appui simultané sur les touches DOWN et SELECT permettra d'accéder à la fonction sélectionnée.

Dual rate et exponentiel

Les fonctions dual rate et exponentiel permettent de choisir et programmer 2 fonctions avec un interrupteur. Le dual rate et l'expo sont disponibles pour les voies suivantes : l'aileron, la profondeur et le gouvernail. La modification de la valeur de dual rate n'affecte pas uniquement la valeur maximale, mais également la sensibilité du contrôle. Une valeur plus grande provoque une plus grande sensibilité. La sensibilité autour du neutre peut être ajustée au moyen de la fonction exponentielle pour affiner très précisément la sensation de contrôle.

Dual rate et exponentiel peuvent être commandées par leurs interrupteurs respectifs (aileron, profondeur et gouvernail). Une fonction dual rate automatique est disponible pour permettre une sélection automatique des valeurs souhaitées via l'interrupteur 3 positions du mode de vol.

Les valeurs d'exponentiel sont ajustables de -100% à +100%. Les valeurs par défaut pour les positions 0 et 1 des interrupteurs sont 100%. Chaque position peut être précisée comme taux haut ou bas, simplement en plaçant l'interrupteur dans la position souhaitée et en ajustant la valeur associée.

Pour ajuster le dual rate

Appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran D/R & EXP.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner la voie souhaitée (AILE, ELEV ou RUDD)

Appuyez sur la touche SELECT pour surcligner les fonctions D/R ou EXPO

Ajuster la valeur de dual rate pour la position d'interrupteur sélectionnée au moyen des touches INCREASE ou DECREASE.

Les fonctions dual rate et exponentiel pour aileron, profondeur et gouvernail neuent etre combinés sur l'interrupteur de mode de vol, permettant de selectionner les taux au moyen de l'interrupteur de mode de vol. Reportez-vous à la page 81 pour plus de détails.

Dual rate et exponentiel (suite)

La fonction exponentielle permet de programmer deux taux d'exponentiel et de les commander via un interrupteur a modification de la valeur d'exponentiel n'affecte pas la course totale, mais influence uniquement sur la sensibilité du contrôle. L'exponentiel est normalement utilisé pour réduire la sensibilité autour du neutre tout en permettant de conserver tout le potentiel de course. La sensibilité autour du neutre peut être ajustée de manière très précise avec cette fonction.

Les exponentiels peuvent être contrôlés par leurs interrupteurs respectifs (aileron, profondeur et gouvernail) ou de manière combinée sur l'interrupteur de mode de vol. L'exponentiel est disponible pour l'aileron, la profondeur et le gouvernail. Les valeurs d'exponentiel sont ajustables de -100% (expo maximale négative) à LIN (linéaire) à +100% (expo maximale positive). Le réglage usine pour les positions 0 et 1 de l'interrupteur sont LIN ou 0%. N'importe que chaque valeur d'exponentiel peut être affectée à chaque position de switch simplement en ajustant la valeur associée à la position d'interrupteur sélectionnée.

Note: Une valeur d'exponentiel négative (-) correspond à une sensibilité augmentée autour du neutre, tandis qu'une valeur d'exponentiel positive (+) correspond à une sensibilité diminuée autour du neutre. Normalement, la valeur positive est utilisée pour désensibiliser la réponse autour du neutre.

Pour ajuster l'exponentielle

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour accéder à l'écran Dual Rate et EXPONENTIEL (DUAL RATE AND EXPONENTIAL).

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner la voie désirée (AILE, ELEV ou RUDD).

Mettez l'interrupteur besoin pour le pilotage du dual rate dans la position voulue : 0 ou 1.

Appuyez sur la touche SELECT jusqu'à ce que EXP soit surigné.

Ajuster la valeur d'exponentielle pour la position d'interrupteur sélectionnée au moyen des touches INCREASE ou DECREASE.

Dual rate et exponentiel automatiques

La fonction dual rate et exponentielle automatiques permet que les valeurs de dual rate et d'exponentielle (pour aileron, profondeur et gouvernail) soient automatiquement déterminées pour chaque mode de vol (Normal, ST1, ST2 et Hold). Quand cette fonction est désactivée, le dual rate est par défaut associé à la position de l'interrupteur de dual rate.

Pour ajuster le dual rate automatique

Appuyez simultanément sur les touches DOWN et SELECT pour entrer en mode fonction.

Appuyez sur les touches UP ou DOWN jusqu'à ce que AUTO D/R EXP apparaisse sur l'écran.

Utilisez la touche SELECT pour désir NORMAL, ST1, ST2 ou HOLD FLIGHT.

Une fois sélectionné, appuyez sur les touches INCREASE ou DECREASE pour désir DUAL RATE, P-1, P-2 ou INHIBIT.

Note: Les valeurs de dual rate sont déterminées dans l'écran de dual rate et d'exponentielle. Reportez-vous à la page 79.

Cette fonction permet d'inverser électroniquement le sens de rotation des servos.

Elle est disponible pour chacune des 7 voies.

Accès à la fonction inversion du sens de rotation

Appuyez sur la touche SELECT pour accéder à la voie souhaitée.

Appuyez sur les touches INCREASE ou DECREASE pour inverser le sens de rotation du servo de cette voie.

THRO: Gaz AILE: Aileron ELEV: Profondeur - RUDD: Gouvernail GEAR: Gain du gyroscope - PIT: Pas (AUX1) gain du gyroscope

La fonction sub-trim vous permet d'ajuster électroniquement le neutre de chaque servo. Le sub-trim est ajustable individuellement pour chaque des sept voies, sur une plage de + ou - 125% (+ ou - 30 degrés de course de servo).

Attention: N'utilisez pas des valeurs de sub-trim trop grandes car cela peut engendrer des surcourses de servo.

Valeur de sub-trim (maximum ± 125).

Les voies disponibles sont :

THRO: Gaz AILE: Aileron ELEV: Profondeur - RUDD: Gouvernail GEAR: Train d'atterissage rétractable - PIT.: Pas AUX2: Voie Auxiliaire 2

Pour accéder à la fonction sub-trim.

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour accéder à l'écran SUB TRIM.

Appuyez sur la touche SELECT pour accéder à la voie souhaitée.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la position du sub-trim pour la voie sélectionnée.

Ajustement de la course

La fonction d'ajustement de la course permet un réglage indépendant et précis des points de fin de course dans chaque direction de chacune des 7 voies.

Les voies disponibles sont :

THRO: Gaz AILE: Aileron ELEV: Profondeur - RUDD: Gouvernail GEAR: Train d'atterrissage rétractable - PIT.: Pas AUX2: Voie Auxiliaire 2

Pour accéder à la fonction d'ajustement de la course

Appuyez sur la touche SELECT pour accéder à la voie souhaitée.

Déplacez le manche ou interrupteur de la voie sélectionnée dans la direction dans laquelle vous souhaitez ajuster la course.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur de la course dans la direction désirée.

Mixage du plateau cyclique

L'écran de mixage du plateau cyclique est uniquement affiché si le mixage CCPM de plateau cyclique est activé (reportez-vous à la page 75 pour le type de plateau cyclique et permettre le mixage). Le mixage de plateau cyclique permet d'ajuster la valeur et la direction de déplacement pour l'aileron, la profondeur et le pas. Par exemple, si vous souhaitez plus de course d'aileron, augmentez la valeur de mixage aileron -plateau cyclique.

Note: Vous pouvez rentrer une valeur négative, ce qui inversera la direction de mixage.

Accès à la fonction mixage de plateau cyclique

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, appuyez sur les touches UP ou DOWN pour sélectionner l'écran SWASH MIX.

Appuyez sur la touche SELECT pour accéder à la fonction souhaitée (AILERON, ELEVATOR, PITCH ou EXPO).

Appuyez sur les touches INCREASE ou DECREASE pour modifier la valeur de mixage de plateau cyclique.

Note: Vous pouvezrezrer une valeur négative, ce qui inversera la direction de mixage.

Gaz forcés

La fonction gaz force est utilisée pour permettre l'autorotation et est souvent utilisée comme interrupteur de sécurité pour les hélicoptères électriques. Maintenant les gaz en position OFF. Quand l'interrupteur de gaz force est activé, la fonction gaz force maintient le servo de gaz / le variateur électronique dans une position spécifique (normalement gaz faibles ou au neutre) tandis que les autres servos fonctionnent normalement. Vous pouvez également désirer l'interrupteur de pilotage des gaz force, parmi leurs: dual rate de gouvernail, AUX2, dual rate d'aileron ou dual rate de profondeur.

Pour accéder à la fonction gaz forcés

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour accéder à l'écran THRO HOLD.

Appuyez sur les touches INCREASE ou DECREASE pour activer la fonction gaz forces.

Une fois activée, appuyez sur les touches INCREASE ou DECREASE pour modifier la valeur de gaz forces.

Pour accéder à la fonction interrupteur des gaz forcés

Appuyez sur la touche SELECT pour souligner l'interrupteur

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner l'interrupteur souhaité.

Courbe des gaz

Le DX7 propose trois (3) courbes des gaz séparées, avec pour chacune cinq (5) points d'ajustement. Cette fonction vous permet d'ajuster la courbe des gaz pour optimiser le régime moteur pour un réglage de pas. Une fois que les courbes de gaz sont paramétrées, chacune peut être activée en vol au moyen de l'interrupteur 3-positions de mode de vol. L'interrupteur de mode de vol offre trois (3) courbes : N=normal, 1=voltige1, 2=voltige2.

La position N - ou Normale - doit être utilisée pour démarrer le moteur et les vols stationnaires. Les positions 1 et 2, ou voltige1 ou voltige2, doivent être utilisées pour les manœuvres acrobatiques et le vol vers l'avant.

Note: Le trim de gaz et le levier de gaz en vol stationnaire sont seulement fonctionnels quand l'interrupteur de mode de vol est en position Normale. Ainsi, dans les positions 1 et 2, ces 2 fonctions n'opèrent pas.

Chacune des cinq (5) positions de la courbe des gaz est ajustable indépendamment de 0 à 100%. Ces cinq (5) positions correspondant à la position du manche des gaz.

L'émetteur est réglé en usine comme l'indique la figure ci-dessous. Les points individuels peuvent être actifs et augmentés/diminués pour répondre à vos besoins spécifiques.

Pour accéder à la fonction de courbe des gaz

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode système.

Une fois en mode système, utilisez les touches UP ou DOWN pour accéder à l'écran THRO CURVE NORM.

Appuyez sur la touche SELECT pour accéder aux points de pas L (bas), 1, 2, 3 ou H (haut) ou EXPO.

Appuyez sur les touches INCREASE ou DECREASE pour modifier la valeur de pas ou d'exponentiel.

Réglage du trim des gaz

Le levier de trim des gaz est uniquement actif quand l'interrupteur de mode de vol est en position normale. Le trim des gaz est utilisé pour augmenter ou diminuer le régime moteur pour obtenir un ralenti stable en mode normal. Le levier de trim de gaz n'a aucun effet dans les modes de vol 1 ou 2 (voltige 1 ou voltige 2) ou gaz forcés.

Réglage de la bascule des gaz en vol stationnaire

La bascule des gaz au sol augmente ou diminue les gaz pour le point milieu de la courbe des gaz uniquement (point #2). La manipulation de la bascule de gaz en vol stationnaire déplace le point milieu vers le haut ou le bas. Ainsi, la manipulation de la bascule des gaz en vol stationnaire ne provoque aucun effet sur les points bas et hauts de la courbe des gaz mais agit uniquement sur les gaz en vol stationnaire. La bascule des gaz est fonctionnelle uniquement en mode normal et n'a aucun effet sur les courbes en mode voltige1 et voltige2.

Courbe des gaz exponentielle

Avec le système DX7, les courbes des gaz peuvent être linéaires ou courbes (exponentielles). Pour désirer une courbe exponentielle, appuyez sur la touche SELECT jusqu'à ce que EXP OFF apparaisse sur l'écran de courbe des gaz. Puis appuyez sur les touches INCREASE ou DECREASE pour activer les courbes exponentielles (et "ON" remplacera "OFF" sur l'écran). La fonction exponentielle étant à ON, vous remarquerez que tous les points anguleurs de la courbe des gaz deviennent plus doux, générant un mouvement de servo moins brutal durant toute la course des gaz.

Ralenti augmenté

Normalement, les modes de vol 1 et 2 sont utilisés pour augmenter le régime moteur sous la mi-course pour les vols vers l'avant et les manoeuvres acrobatiques (ralenti augmenté). Dans ce cas, tous les autres trims ne sont plus actifs car les gaz suivront les valeurs de la courbe.

Voltige 1 et voltige 2

Note: Les courbes des gaz sont ajustées indépendamment de la courbe normale des gaz. Sélectionnez simplement la courbe souhaitée au moyen des touches UP ou DOWN.

Courbe de pas

L'ajustement de la courbe de pas est très similaire à celui de la courbe des gaz décrit au paragraphe précédent.

Une bonne compréhension du fonctionnement de la courbe des gaz vous aidera beaucoup pour l'ajustement de la courbe de pas.

Le DX7 offre quatre (4) courbes de pas indépendantes : Normal, Voltige1, Voltige2, et Force. Chaque courbe de pas contient cinq (5) points ajustables - L, 1, 2, 3 et H.

Note: Lors du paramétrage de la courbe de pas en mode gaz forcés, il est nécessaire que les gaz forcés soient actifs - si cette fonction est désactivée, la courbe de pas en gaz forcés ne sera pas visible sur l'écran.

Une fois en mode fonction, utilisez les touches UP et DOWN pour accéder à PITCH CURVE.

Pour accéder à la fonction courbe de pas

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode système.

Une fois en mode système, utilisez les touches UP ou DOWN pour accéder à l'écran PITCH CURVE NORM.

Appuyez sur la touche SELECT pour accéder aux points de pas L(bas), 1, 2, 3, ou H (haut) ou EXPO.

Appuyez sur les touches INCREASE ou DECREASE pour modifier la valeur de pas sélectionnée ou expo on/off.

Bascule de pas en vol stationnaire.

La bascule de pas en vol stationnaire fonctionne de la même manière que la bascule des gaz en vol stationnaire. Cela fonctionne quand le mode de vol est sur la position Normale N, et sa fonction est de modifier le point milieu (#2) de la courbe vers le haut ou le bas pour ajuster le pas en vol stationnaire.

Mixage de révolution (uniquement utilisé avec les gyros sans verrouillage de cap)

La fonction mixage de révolution mixe la consigne de rotor de queue avec la fonction des gaz pour contrer le couple émanant des pales de rotor principal. Une fois réglé correctement, l'hélicoptère montera et descendra sans avoir tendance à tourner sur lui-même. Comme le couple de réaction varie avec les différents réglages de puissance, il est nécessaire que le pas du rotor de queue varie en même temps. Le DX7 offre deux (2) programmes de mixage de révolution séparés et indépendants : un pour le mode de vol Normal N et l'autre pour les positions Voltige 1 et Voltige 2. Le mixage U - ou vers le haut - ajuste la compensation du rotor de queue pour la moitié supérieure de la course du manche des gaz, tandis que le mixage D - ou vers le bas - ajuste la compensation du rotor de queue pour la moitié inférieure de la course du manche des gaz.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour accéder à l'écran de mixage de révolution.

Réglage du mixage de révolution

En premier lieu, paramétrez l'hélicoptère de telle sorte qu'il effectue un vol stationnaire au neutre avec le trim de rotor de queue au neutre. Ensuite, établissez l'hélicoptère en vol stationnaire stable, puis augmentez les gaz pour amorcer une montée stable. Le fuselage de l'hélicoptère commencera à se déplacer dans la direction opposée au sens de rotation du rotor principal. Augmentez la valeur de mixage en U jusqu'à ce que l'hélicoptère monte sans avoir tendance à tourner. Une fois à une altitude sécuritaire, coupez les gaz et l'hélicoptère descendra avec son fuselage tournant dans le même sens que le rotor principal. Augmentez la valeur de mixage D jusqu'à ce que l'hélicoptère descende sans tourner. Lors de l'application de cette procédure, les mouvements du manche des gaz doivent être lents, et les tangages à l'accélération et à la décelération ignorés.

Pour accéder au mixage de révolution

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Appuyez sur la touche SELECT pour accéder à la fonction désirée.

Appuyez sur les touches INCREASE ou DECREASE pour modifier la valeur ou changer de fonction.

Sensibilité du gyroscope.

Le DX7 propose 2 types d'ajustement des sensibilités de gyroscope différents. Cette fonction vous donne le choix de sélectionner la sensibilité du gyroscope manuelle via l'interrupteur de dual rate de gouvernail ou automatiquement via l'interrupteur de mode de vol.

Pour accéder à la fonction sensibilité du gyroscope

Une fois en mode fonction, appuyez sur les touches UP ou DOWN jusqu'à ce que GYRO SENS apparaisse sur l'écran.

Utilisez la touche SELECT pour passer RATE ou FLIGHT MODE en surbrillance.

Appuyez sur les touches INCREASE ou DECREASE pour modifier la valeur ou la position 0 ou 1 pour chaque mode de vol.

Note: Pour avoir accès à la fonction de sensibilité du gyroscope, il est nécessaire de sélectionner GYRO dans l'écran Input Select et l'affecter à la voie AUX2 ou du train d'atterrissage. Reportez-vous à la page 73 pour plus de détails.

Ajustement manuel de la sensibilité du gyroscope

L'ajustement manuel de la sensibilité du gyroscope permet au pilote de choisir entre 2 sensibilités différentes durant le vol. Cette fonction est activée conjointement avec l'interrupteur de dual rate de gouvernail.

Ajustement automatique de la sensibilité du gyroscope.

L'ajustement automatique de la sensibilité du gyroscope permet au pilote de modifier automatiquement la sensibilité du gyroscope entre 2 réglages prédéterminés au moyen de l'interrupteur de mode de vol. Lors de la sélection de plusieurs modes de vol (Normal, 1, 2, Hold) la sensibilité du gyroscope sera basculée vers un taux de compensation pré-déterminé pour chaque mode de vol en cours d'utilisation.

Mixage programmable 1-3

En mode hélicoptère, le DX7 propose trois (3) mixages programmables qui permettent de piloter 2 servos ou plus via un interrupteur ou un manche. Cette fonction permet le mixage de n'importe quelle voie avec n'importe quelle autre, et même le mixage d'une voie avec elle-même. Le mixage peut être permanent, ou être déactivé en vol au moyen d'un des interrupteurs. (Reportez-vous à la table ci-dessous). Les valeurs de mixage sont ajustables de 0 à 125%. Chaque voie est identifiée par un nom à 4 caractères (i.e. aileron-AILE; profondeur-ELEV, etc...). La voie apparaissant en premier est la voie maître et la voie apparaisant en second est la voie esclave. Par exemple, AILE-ELEV signifierait mixage aileron - profondeur. Chaque fois que le manche d'aileron est déplacé, la profondeur sera modifiée : le déplacement se fera dans la direction et jusqu'à une position basée sur la valeur rentrée dans l'écran de mixage. Le mixage est proportionnel, donc de petites consignes au manche produisent de petits mouvements sur la voie esclave. Chaque mixage programmable est équipé d'un offset de mixage. Le but de l'offset de mixage est de redéfinir le neutre de la voie esclave.

ON: Mixage permanent F-NR: Mode de vol normal F-S12: Modes voltige 1 et 2 F-S2: Mode voltage 2 HOLD: Garder le stick des gaz vers vous GEAR: Interrupteur du train d'atterissage diriger vers vous

Affectation des voies

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran PROG. MIX souhaité (1-3). Appuyez sur les touches INCREASE ou DECREASE pour accéder à la fonction mixage programmable.

Appuyez sur les touches INCREASE ou DECREASE pour choisir la voie maître souhaitée.

Appuyez sur la touche SELECT pour souligner la voie esclave.

Appuyez sur les touches INCREASE ou DECREASE pour sélectionner la voie esclave.

Affectation des valeurs de mixage

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran PROG. MIX souhaité (1-3).

Appuyez sur la touche SELECT pour mettre RATE en surbrillance.

Utilisez le manche ou interrupteur affecté à la voie maître, déplacez ce manche ou interrupteur dans la direction dans laquelle vous souhaitez ajuster la valeur de mixage.

Appuyez sur les touches INCREASE ou DECREASE pour ajuster la valeur de mixage.

Note : Si un interrupteur est affecté au mixage, cet interrupteur doit être en position ON pour permettre la modification de la valeur de mixage.

Déplacer le manche ou l'interrupteur dans la direction opposée permettra d'ajuster la valeur de mixage dans la direction opposée.

Affectation d'un offset

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode fonction.

Une fois en mode fonction, utilisez les touches UP ou DOWN pour sélectionner l'écran PROG. MIX souhaité (1-3)

Appuyez sur la touche SELECT pour passer OFFSET en surbrillance.

Déplacez le manche de la voie maître vers la position d'offset souhaitée et appuyez sur la touche CLEAR pour enregistrer cette valeur d'offset. L'offset enregistré apparaitra sur l'écran.

Pour modifier la valeur d'offset, déplacez simplement le manche de la voie maître vers la position souhaitée et appuyez sur la touche CLEAR.

Le DX7 est équipé d'un chronomètre disposant de 3 options :

Inhibit - dans ce mode le chronomètre ne fonctionne pas.

Compte-à-rebours : Le mode compte à rebours permet de programmer un temps pré-réglé par intervalles de 10 secondes, jusqu'à 59 minutes et 50 secondes, et, quand cette durée a expiré, un beeper sonnera pendant 10 secondes.

Chronomètre : la fonction chronomètre est un simple compteur qui affiche les minutes et secondes jusqu'à 59 minutes et 59 secondes.

Quand les fonctions DOWN-T ou STOP-W sont sélectionnées, le chronomètre sera affiché sur l'écran principal. Les touches suivantes sont à employer pour faire fonctionner le chronomètre :

Touches INCREASE ou DECREASE.

Utilisées pour lancer, arrêter et réinitialiser le chronomètre.

Touche CLEAR.

Utilisé pour réinitialiser le chronomètre à la durée préselectionnée (Down-T)

ou pour réinitialiser le chronomètre à 0:00.

APPUYEZ SUR LES TOUCHES INCREASE OU DECREASE POUR LANCER OU ARRÊTER LE CHRONOMÉTRE. APPUYEZ SUR LA TOUCHE CLEAR POUR RÉINITIALISER LE CHRONOMÈTRE.

Pour accéder à la fonction timer

Appuyez simultanément sur les touches DOWN et SELECT pour accéder au mode système.

Une fois en mode système, utilisez les touches UP ou DOWN pour sélectionner l'écran TIMER.

Appuyez sur la touche SELECT pour sélectionner STOP-W, DOWN-T ou INH.

DOWN-T étant sélectionné, appuyez sur les touches INCREASE ou DECREASE pour modifier la durée préprogrammée.

Affichage des servos

L'écran d'affichage des servos est un outil très utile lors de la programmation de votre radio. Il affiche le mouvement des servos et la direction lors des mouvements des manches et interrupteurs.

APPUYEZ POUR ENTRER DANS SERVO MONITOR APPUYEZ POUR ENTERER EN MODE FONCTION

Précautions à prendre avec les servos

• Ne lubrifiez pas les pignons de servo ni les moteurs.
• Ne surchargez pas les servos durant leurs mouvements. Assurez-vous qu'ils puissent effectuer toute la course nécessaire. La surcharge ou le bridage d'un servo engendre une surconsommation. Assurez-vous que les servos puissent tourner librement et que les tringleries ne soient pas débranchées ou grippées. Une tringlerie bridée peut engendrer une surconsommation de courant du servo correspondant. Un servo bridé peut vider un pack d'accus en quelques minutes. Corrigez toutes les vibrations aussitôt que vous les remarquez car elles peuvent finir par détruire le potentiomètre de servo. Il peut être extrêmement dangereux de négliger ces vibrations.
• Utilisez les silent blocs en caoutchouc et les oeillets en bronze pour installer vos servos. Ne serrez pas trop fort les vis de fixation des servos car cela diminue l'effet d'amortissement des silent blocs. Assurez-vous que le palonnier de servo est bien fixe. Utilisez uniquement les palonniers fournis avec vos servos; les palonniers n'étant pas de la même taille que les ceux des autres fabriquants.
• Remplacez vos palonniers quand ils commencent à jaunir ou à se décolorer. De tels palonniers peuvent être fragiles et peuvent se rompre à tout moment, pouvant causer un crash.
• Vérifiez régulièrement l'état des vis de fixation et des tringleries. Les avions émettent très souvent des vibrations, provoquant le desserage des tringleries et des vis.

Notes générales

Les modèles radio-commandés procurent un réel plaisir d'utilisation. Cependant, ils sont également source de danger potentiel s'ils ne sont pas utilisés et entretenus correctement.

Il est impératif que vous installiez votre ensemble radio correctement. De plus, votre niveau de pilotage doit être suffisant pour vous permettre de contrôler votre appareil dans toutes les conditions que vous susceptibles de rencontrer. Si vous êtes un débutant dans l'aeromodelisme, n'hésitez pas à demander de l'aide et des conseils après de pilotes expérimentés et dever detaillant.

Règles de sécurité à respecter

Assurez-vous que vos accus ont été bien chargés avant de commencer votre vol. Suivez l'évolution de la tension et de tout temps de vol, de manière à apprendre la durée pendant laquelle vous pourrez voler en toute sécurité. - Effectuez un test de portée avant le premier vol de la journée. Reportez-vous au chapitre "Vérifications quotidiennes" pour plus d'informations. - Contrôlez l'état de surface de la piste de décollage / d'atterrissage avant chaque vol. Utilisez des drapeaux de fréquence. - N'utilisez pas votre modèle à proximité de spectateurs, de parkings, ou de tout autre endroit où il existe un risque de dégâts matériels ou d'accident corporel. - N'utilisez pas votre modèle lorsque la météo est mauvaise. Une faible visibilité peut engendrer une désorientation et la perte de contrôle de votre avion. Des rafales de vent fort peuvent engendrer les mêmes problèmes. - Ne tentez pas de voler sans vous être assuré que votre fréquence est libre.

Attention: Un seul émetteur peut fonctionner sur une fréquence donnée. Si vous allumez cet émetteur tandis qu'un autre utilise son modèle sur la même fréquence que la vôtre, vous perdrez tous les deux le contrôle de vos modèles. Seule une personne peut utiliser une fréquence, peu importe la modulation : AM, FM ou PCM.

• Ne pointez pas l'antenne de l'émetteur directement vers le modèle. La distribution géographique des ondes émises montre que le signal est faible dans la direction de l'antenne.
• Ne comptez jamais sur la chance. Si à tout moment durant le vol vous remarquez un fonctionnement hasardeux ou anormal, atterrissez immédiatement et ne retentez pas de voler avant d'avoir identifié et corrigé tous les problèmes. Il ne faut jamais prendre la sécurité à la légère.

Ces conseils soulignent les standards de sécurité pour l'utilisation des modèles réduits d'avion. Nous vous encourageons à respecter volontairement ces standards.

Contexte

Il a été constaté une augmentation de l'utilisation des avions radio-commandés. Il faut faire preuve de beaucoup d'attention en vol libre pour éviter de créer des nuisances sonores et des dangers potentiels pour les avions grandeur nature et les personnes ou les objets matériels.

Standards d'utilisation

De manière générale, les modélistes se sentent concernés par la sécurité et pratiquent avec beaucoup de discernement. Toutefois, pour encore plus de sécurité, nous vous encourageons à respecter les standards suivants :

a. Pratiquez avec vigilance en repérant tous les avions grandeur (demandez de l'aide si possible), de manière à ne pas créer de collision. b. Choisissez un site se trouvant à une distance suffisante des zones habitées, de façon à ne pas provoquer de nuisance sonore, voir un danger matériel. c. Ne volez pas plus haut que 400 pieds. d. N'utilisez jamais votre appareil à moins de 5 kilomètres d'un aéroport sans en avoir reçu l'autorisation de la part de l'autorité responsable du contrôle du traffic : le responsable de la tour de contrôle ou par le responsable de l'aéroport selon le cas. e. N'hésitez pas à vérifier auprès de la tour de contrôle la plus proche la compatibilité du site que vous souhaitez utiliser.

Vérifications quotidiennes

1. Vérifie la tension de la batterie de l'émetteur et du récepteur. Ne volez pas avec une tension inférieure à 9.0V pour l'émetteur et 4.7V pour le récepteur. Vous risqueriez de détruire votre appareil.

Note : Quand vous vérifiez vos accus, assurez-vous que vous avez bien respecté les polarités sur le volmètre.

1. -vous également qu'aucune pièce ne pend, que tout soit bien fixé.
2. Assurez-vous que toutes les commandes soient bien libres.
3. Effectuez un test de portée au sol avant chaque journée de vol. Le test de portée doit être effectué de la manière suivante :
4. Ne dépliez pas votre antenne et allumez votre émetteur.
5. Mettez le modèle sous tension.
6. Ecartez vous doucement de votre modèle tout en agissant sur les commandes. L'avion doit fonctionner correctement jusqu'à une distance de 60-75 pas. Pour les radios PCM uniquement : avec le fail-safe des gaz en position ralenti, déplacez le manche des gaz légèrement au dessus du ralenti. Eloignez vous de l'appareil jusqu'à ce que les gaz redescendent jusqu'au ralenti. Ceci indique la distance de la portée.
7. Avant de démarrer votre appareil, éteignez votre émetteur, puis rallumez-
8. Vérifiez que tous les leviers de trim se trouvent en bonne position.
9. Toutes les prises de servo et d'interrupteur doivent être branchées correctement sur le récepteur, de manière à ne pas se déconnecter. Assurez-vous que l'interrupteur d'alimentation du récepteur fonctionne parfaitement.

Garantie exclusive : Horizon Hobby, Inc. (Horizon) garantit que le produit acheté (le "produit") est exempt de tout défaut de composant et d'assemblage pendant une période de 3 ans à compter de la date d'achat.

Limites de la garantie

(a) Cette garantie est limitée à l'acheteur original ("acheteur") et n'est pas transférable. LA REPARATION OU LE REMPLACEMENT PAR LA PRESENTE GARANTIE SONT LE RECOURS EXCLUSIF DE L'ACHETEUR. Cette garantie couvreeteement les produits achetés chez un détaillant agree par Horizon. Les transactions entre autres tiers ne sont pas couvertes par cette garantie. La preuve d'achat est nécessaire pour toute réclamation sous garantie. De plus, Horizon se reserve le droit de modifier cette garantie sans préavis et d'annuler toutes les autres garanties, explicites ou implicites. (b) Limites - HORIZON N'ASSURE PAS QUE CE PRODUIT REPONDE A UNE UTILISATION PARTICULIERESUPPOSEEE, EXPLICITE OU IMPLICITE. L'ACHETEUR RECONNAIT DETERMINER LUI-MEME QUE CE PRODUIT PEUTOU NON CORRESPONDRE A SES EXIGENCES ET EST SEUL RESPONSABLE DE SON ACHAT. (c) Recours de l'acheteur. La seule obligation d'Horizon peut être que Horizon doive, à sa convenance, (i) réparer ou (ii) replacer, tout produit jugé défectueux par Horizon. Dans l'éventualité d'un défaut, c'est le seul recours de l'acheteur. Horizon se réserve le droit d'analyser tout équipement faisant l'objet d'une demande de prise en charge en garantie. La décision de réparation ou remplacement sont à la seule discrétion d'Horizon. Cette garantie ne couvre pas les dommages d'aspect, ou les dommages consécutifs à un accident, une mauvaise utilisation, des négligences, une utilisation commerciale, toute modification du produit, ou encore dû à l'intervention de Dieu. Cette garantie ne couvre pas les dommages dus à une mauvaise installation, utilisation, maintenance ou tentative de réparation par une entité autre que Horizon. Le rengoit par l'acheteur de tout produit est soumis à autorisation écrite préalable de la part d'Horizon.

HORIZON NE SAURAIT ETRE TENU RESPONSABLE POUR TOUT DOMMAGE SPECIAL, INDIRECT OU CONSECUTIF, POUR Toute PERTE DE PROFIT OU DE PRODUCTION OU COMMERCIALE POUVANT ETRE LIE A CE PRODUIT, QUE CETTE PLAINTE SOIT BASEE SUR UN CONTRAT, LA GARANTIE, UNE NEGLIGENCE, OU SIMPLEMENT LA RESPONSABILITE. De plus, en aucun cas la responsabilité d'Horizon ne saurait excéder un montant supérieur à la valeur originelle du produit acheté. Comme Horizon ne peut avoir de contrôle sur l'utilisation, les réglages, le montage final, la modification ou la mauvaise utilisation de ses produits, aucune responsabilité ne sera acceptée quel que soit le dommage causé. Par toute mise en route, réglage ou installation, l'utilisateur accepte toute la responsabilité associée.

Si vous, acheteur ou utilisateur de ce produit, ne souhaitez pas accepter les responsabilités associées à l'utilisation de ce produit, vous êtes invité à le retourner immédiatement inutilisé et dans son emballage d'origine à votre point d'achat.

Législation : Les termes de cette garantie sont régis par la législation de l'Illinois.

Précautions de sécurité

Ceci est un produit sophistiqué de loisir et non un jouet. Il doit être utilisé avec précaution et du bon sens, et il requiert quelques compétences basiques de mécanique. Tout manquement à une utilisation sûre et responsable peut conduire à des blessures ou des dommages causés au produit ou à autres objets. Ce produit n'est pas destiné à être utilisé par un enfant sans surveillance directe d'un adulte. Le manuel fourni avec ce produit contient les instructions de sécurité, d'utilisation et de maintenance relatifs au produit. Il est essentiel que vous le lisiez et suiviez scrupuleusement les instructions et mises en garde de ce manuel, avant toute installation, réglage ou utilisation, de manière à mettre en route correctement le produit et éviter tout dommage.

Questions, assistance et réparations

Votre détaillant local et/ou votre lieu d'achat peuvent vous fournir assistance et faire jour la garantie. Une fois que l'installation, le réglage ou l'utilisation de ce produit a commencé, vous devez contacter Horizon directement. Ceci permettra à Horizon de répondre au mieux à vos questions et vous aider dans le cas où vous ayez besoin d'une assistance. Pour toute question ou aide, contactez directement Horizon par e-mail à l'adresse [e-mail], ou téléphonez gratuitement au 877.504.0233 pour être mis en relation avec un technicien spécialisé.

Analyses et réparations

Dans le cas où ce produit devrait être inspecté ou réparé, veuillez effectuer une demande d'autorisation de retour de marchandise (RMA = Return Merchandise Authorization). Emballez soigneusement le produit dans un carton. Notez bien que les emballages d'origine doivent être inclus, même s'ils ne sont pas conçus pour résister aux contraintes du transport sans autre protection. Expediez en passant par un transporteur proposant un suivi et une assurance pertes et dommages, car Horizon ne saurait être responsable avant que le colis soit arrivé et accepté dans nos locaux. Un formulaire Service Repair Request est disponible sur www.horizonhobby.com dans la section "Support". Si vous n'avez pas d'accès internet, joignez à ce colis une lettre contenant vos noms et adresse complets, adresse e-mail et numéro de téléphone auquel vous pouvez être joint en semaine aux horaires de bureau, votre numéro d'autorisation de retour de marchandise, la liste des éléments renvoyés, votre moyen de paiement pour toute opération hors garantie, et un bref résumé des problèmes. Notre preuve d'achat originelle doit également être incluse pour la prise en garantie. Assurez-vous bien que vos nom, adresse et numéro d'autorisation de retour de marchandise soient écrits lisiblement à l'extérieur du carton d'expédition.

Analyses sous garantie et réparations

Pour pouvoir bénéficier de la garantie, vous devez impérativement inclure votre preuve d'achat originelle importante, la date d'achat. Si les conditions de la garantie sont remplies, votre produit sera réparé ou remplacé gratuitement. La décision de réparation ou de remplacement est à la seule discrétion d'Horizon Hobby.

Réparations hors garantie

Dans le cas où vos réparations ne seraient pas couvertes par la garantie, la réparation sera effectuée et le paiement effectué sans notification ou devis préalable si le montant n'excède pas 50% de la valeur originelle du produit. Vous acceptez ce prélèvement sans avertissement par le fait d'envoyer notre produit en réparation. Vous pourrez demander un devis par écrit lors de votre envoi. Les devis contiendront par défaut un minimum d'une demi-heure de main d'œuvre. De plus, les frais de réexpédition vous seront débités également. Informez-nous quant au moyen de paiement que vous préférez. Horizon accepte les mandats, comme les cartes Visa, Mastercard, American Express et Discover. Si vous choisissez de régler par carte de crédit, veuillez joindre libre nombre de carte et date d'expiration. Toute réparation non payée ou objet non réclamé après 90 jours sera considéré comme abandonné et sera à la disposition d'Horizon. Veuillez noter que les réparations hors garantie sont uniquement envisageables pour les composants électroniques et les moteurs thermiques.

Les composants électroniques et les moteurs nécessitant une analyse ou une réparation doivent être envoyés à l'adresse suivante :

Tous les autres produits nécessitant une analyse ou une réparation sous garantie doivent être envoyés à l'adresse suivante :

Veuillez téléphoner au 877-504-0233 pour toute question ou problème relatif à ce produit ou à la garantie.

NOM DU MODELE

NUMERO DU MODELE

	THRO	AILE	ELEV	RUDD	GEAR	FLAP	AUX2
INVERSION DU SENS	NORM	NORM	NORM	NORM	NORM	NORM	NORM
DE ROTATION	●REV	●REV	●REV	●REV	●REV	●REV	●REV
SUB TRIM
AJUSTEMENT	H %	L %	U %	L %	+ %	U %	U %
DE LA COURSE	L %	R %	D %	R %	- %	D %	D %

		AILE	ELEV	RUDD
DUAL RATE • EXPO	0	D/R	%	%
		EXP	%	%
	1	D/R	%	%
		EXP	%	%

ELEV - FLAP MIX	UP	%
	DOWN	%

AILE - RUDD MIX	RATE	%
	SW

		CHANNEL	SW	+POS	-POS	OFFSET
PROGRAM MIX	MIX 1	-		%	%
	MIX 2	-		%	%
	MIX 3	-		%	%
	MIX 4	-		%	%
	MIX 5	-		%	%
	MIX 6	-		%	%

TYPE D'AILE	FLAPERON
	ELEVON
	EMPENNAGE ENV

SELECTION D'INTERRUPEUR DE DUAL RATE	AILERON
	PROFONDEUR
	GOUVERNAIL
	FLAP 2
	FLAP 0

SYSTEME FLAP	ELEV	%
	FLAP

NOM DU MODELE

NUMERO DU MODELE

	THRO	AILE	ELEV	RUDD	GEAR	PITCH	AUX2
INVERSION DU SENS DE ROTATION	R • N	R • N	R • N	R • N	R • N	R • N	R • N
SUB TRIM
AJUSTEMENT DE LA COURSE	H %	L %	U %	L %	+ %	H %	H %
	L %	R %	D %	R %	- %	L %	L %

COURSE DES GAZ		P-LOW	P-1	P-MID	P-3	P-HIGH
	NORMAL
	STUNT 1
	STUNT 2

GAZ FORCES	ON ● OFF	POSITION

COURSE DE PAS		P-LOW	P-1	P-MID	P-3	P-HIGH
	NORMAL
	STUNT 1
	STUNT 2

TYPE DE PLATEAU CYCLIQUE

NORMAL

90 CCPM

120 CCPM

180 CCPM

	AILE	ELEV	PITCH
MIXAGE	%	%	%
DE PLATEAU	REV R●N	REV R●N	REV R●N

SWITCH SELECT	D/R
	GEAR
	FL-M

		CHANNEL	SW	+POS	-POS	OFFSET
PROGRAM MIX	MIX 1	-		%	%
	MIX 2	-		%	%
	MIX 3	-		%	%

		AILE	ELEV	RUDD
DUAL RATE • EXPO	0	D/R	%	%
		EXP	%	%
	1	D/R	%	%
		EXP	%	%

Ce produit peut être utilisé dans les pays suivants :

Une copie de la déclaration de conformité est disponible sur le site

www.mcm-distribution.com > rubrique "download"

HORIZON

H O B B Y
