Système radio pour avions et hélicoptères à portée intégrale DSM2 ™ de 2,4 GHz 6 canaux et mémoire de 10 modèles
Installation des piles des émetteurs 10 Installation des piles 10 Charge des piles11 Polarité des émetteurs11 Réglages du stick de commande 12 Dépose de la plaque arrière de l’émetteur12 Réglage de la tension du stick de commande12 Réglage de la commande du stick de commande 13 Compensations numériques avancées 13 Installation des récepteurs et des servos 14 Installation des récepteurs 15 Installation des servo16 Pour tester la portée du DX6i17 Test de portée du DX6i17 Binding 18 Sécurité intégrée SmartSafe20 SmartSafe 20 Mode de fonctionnement du système SmartSafe 20 Besoins du système d’alimentation du récepteur 21 Consignes recommandées pour le système d’alimentation21 Quelques conseils d’utilisation des systèmes de 2,4GHz23 Avions – démarrage rapide 25 Sélection Model Type25 Servo Reversing26 Test de portée du DX6i52 Power Setting53 Contrast 54 Copy/Reset 56 Test de portée du DX6i99 Power Setting100 Contrast 101 Copy/Reset 103 Questions, Assistance et Réparations137 Inspection ou Réparations137 Inspection et Réparations sous Garantie 138 Réparations non couvertes par la garantie138 Notes de programmation139 Notes de programmation Notes140

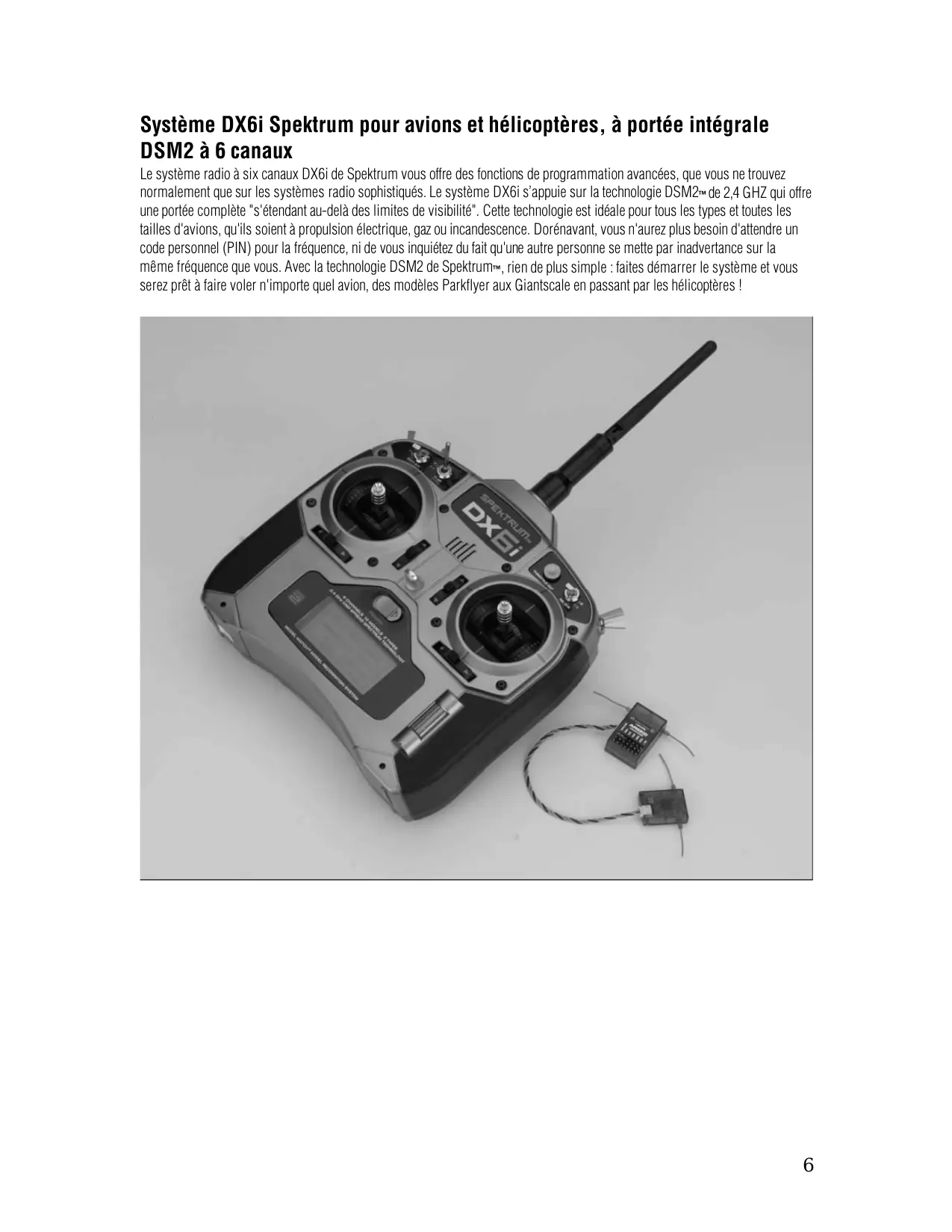

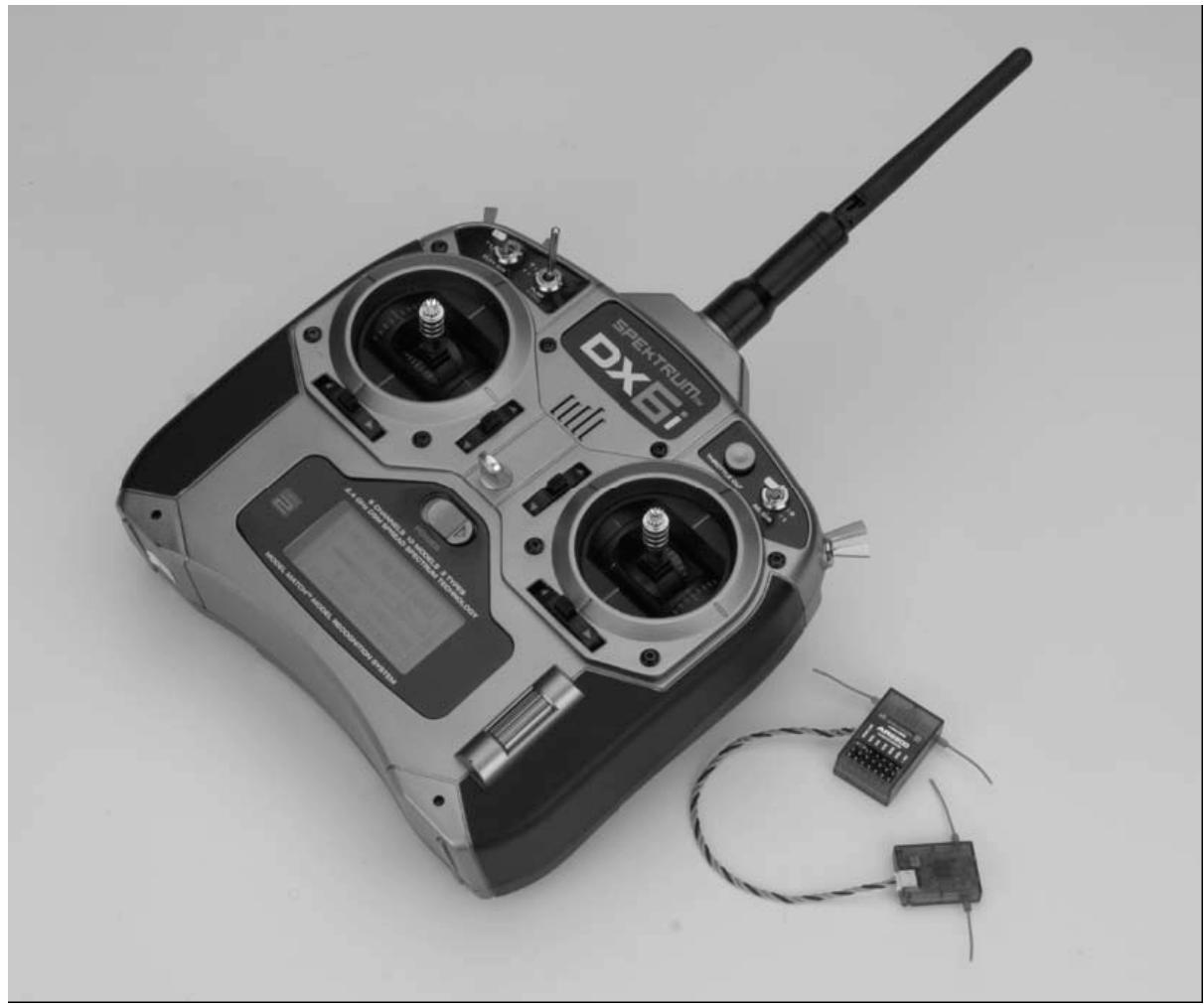

DSM2 à 6 canaux Le système radio à six canaux DX6i de Spektrum vous offre des fonctions de programmation avancées, que vous ne trouvez normalement que sur les systèmes radio sophistiqués. Le système DX6i s’appuie sur la technologie DSM2™ de 2,4 GHZ qui offre une portée complète "s'étendant au-delà des limites de visibilité". Cette technologie est idéale pour tous les types et toutes les tailles d'avions, qu'ils soient à propulsion électrique, gaz ou incandescence. Dorénavant, vous n'aurez plus besoin d'attendre un code personnel (PIN) pour la fréquence, ni de vous inquiétez du fait qu'une autre personne se mette par inadvertance sur la même fréquence que vous. Avec la technologie DSM2 de Spektrum™, rien de plus simple : faites démarrer le système et vous serez prêt à faire voler n'importe quel avion, des modèles Parkflyer aux Giantscale en passant par les hélicoptères !
Grâce à la technologie brevetée ModelMatch™, vous n'allez dorénavant plus vous tromper et essayer de faire voler votre modèle utilisant une mémoire incorrecte. Le DX6i intègre la technologie ModelMatch qui empêche le modèle de fonctionner si vous avez sélectionné une mémoire de modèle incorrect. En réalité, pendant l'établissement du “binding” (liaison ou encore connexion), le récepteur assimile et mémorise la mémoire de modèle spécifique (de 1 à 10) sur laquelle l'émetteur est actuellement programmé. Ultérieurement, si le modèle incorrect est sélectionné dans l'émetteur et que le récepteur est activé, le modèle refusera tout simplement de fonctionner, ce qui évitera à l'avion de s'écraser. Il vous suffit de changer la programmation et de choisir la mémoire de modèle correspondante, et vous êtes prêt à voler.
AR6100E, AR6300, etc., il est essentiel de limiter l'utilisation de ces récepteurs pour faire voler les modèles Parkkflyer, et les mini et micro hélicoptères seulement. Récepteurs Parkflyer
77 à 131. Nous abordons les fonctions de programmation dans le même ordre que celui indiqué sur la radio. Nous vous expliquons aussi comment utiliser chaque fonction et quel en est l’objectif, avec à l’appui une illustration de l'afficheur à cristaux liquides LCD de chaque fonction.
Les systèmes DX6i, dont sont équipés certains avions Ready-To-Fly (par exemple le modèle E-flite Blade 400), fonctionnent sur 4 piles de type AA. Les systèmes DX6i qui ont été achetés séparément comportent des piles rechargeables NiMH et un chargeur de nuit.

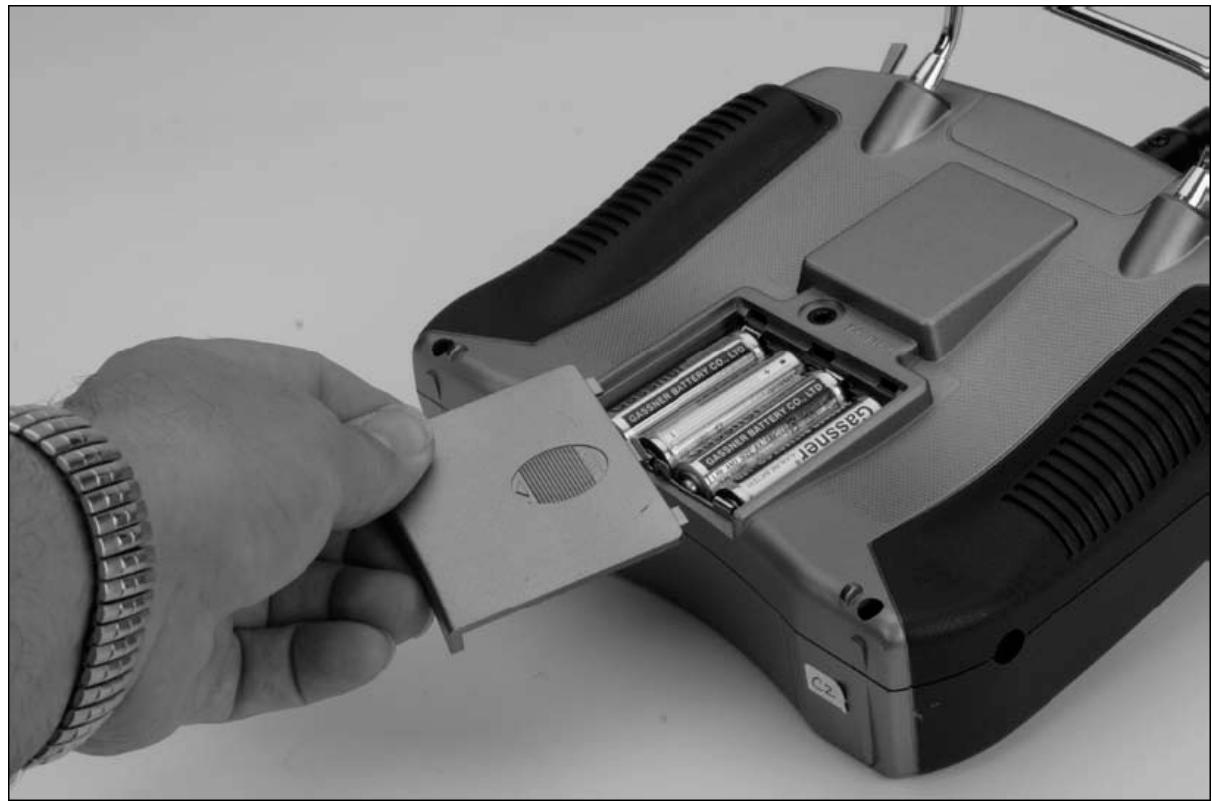

Pour les émetteurs fonctionnant sur 4 piles AA :
Nota : Le cas échéant, vous pouvez utiliser des piles rechargeables NiCd ou NiMH de 1,2 volt de type AA. Un jack de charge est prévu sur le côté gauche de l'émetteur pour vous permettre de charger les piles.

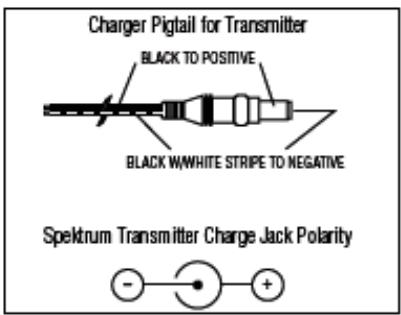

Plusieurs versions du DX6i comportent des piles rechargeables NiMH et un chargeur de 4,8 Volts. Il est essentiel de charger intégralement l'émetteur. Pour ce faire, utilisez le chargeur mural livré avec le kit, et laissez le chargeur charger les piles pendant la nuit. Le chargeur accompagnant ce système est conçu pour recharger les piles de l'émetteur à un régime de 150 mA. Utilisez exclusivement ce chargeur sur des équipements Spektrum, et non pas pour d'autres marques. En effet, la polarité de la prise de charge risque d'être différente et peut éventuellement endommager l'équipement. Au cours d'une période de charge, la température du chargeur sera légèrement plus élevée, ce qui est tout à fait normal.

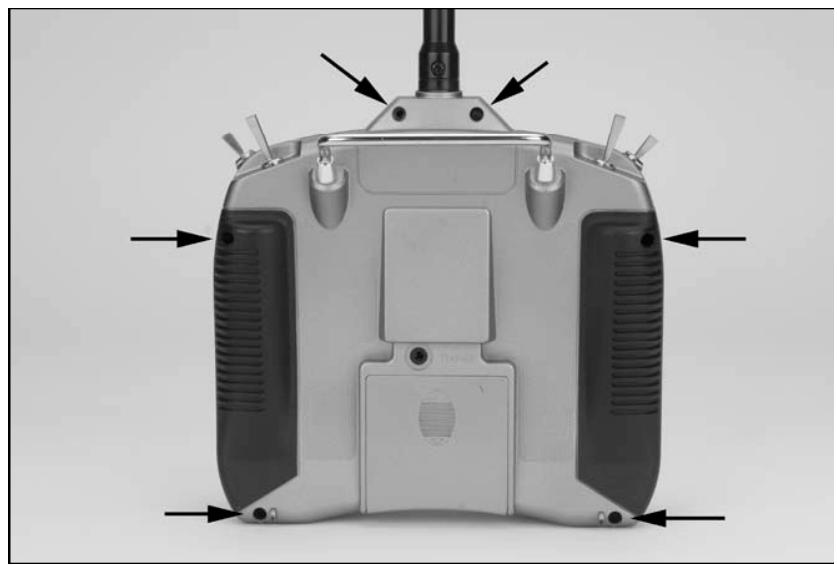

Commencez par enlever les piles de l'émetteur. Puis, déposez les six (6) vis du couvercle arrière de l'émetteur. Dégagez la plaque arrière de l'émetteur en veillant à ne pas endommager les composants.

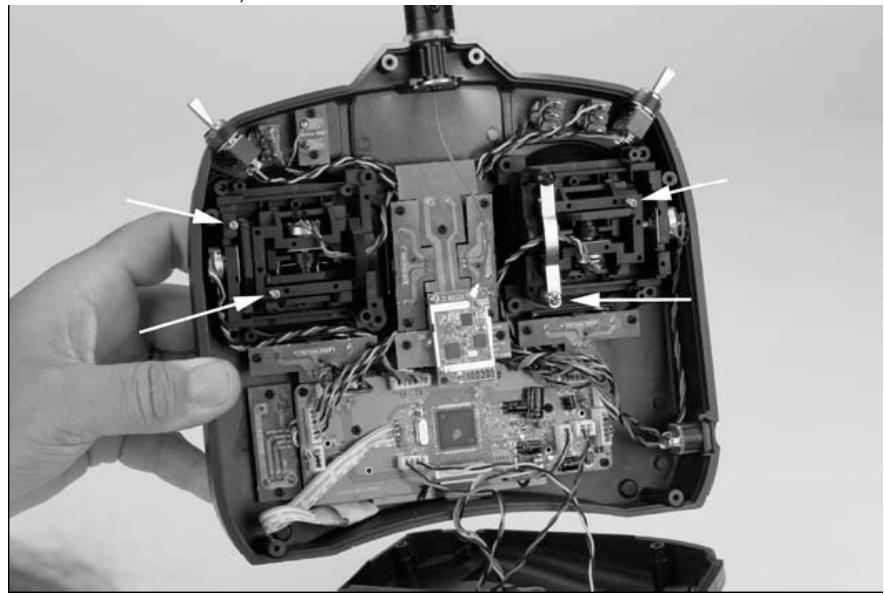

Réglez chaque vis selon la tension désirée (dans le sens antihoraire pour relâcher la tension du stick, et dans le sens horaire pour serrer la tension du stick).

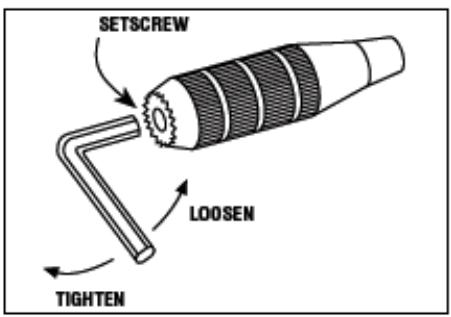

Le DX6i vous permet d'ajuster la longueur du stick de commande. Utilisez une clé Allen de 2 mm pour desserrer la vis de pression. Tournez la clé dans le sens antihoraire pour desserrer la vis. Puis, tournez le stick dans le sens horaire pour le raccourcir ou dans le sens antihoraire pour l'allonger. Resserrez la vis de pression de 2 mm, après avoir réglé la longueur du stick de commande en fonction de votre style de vol.

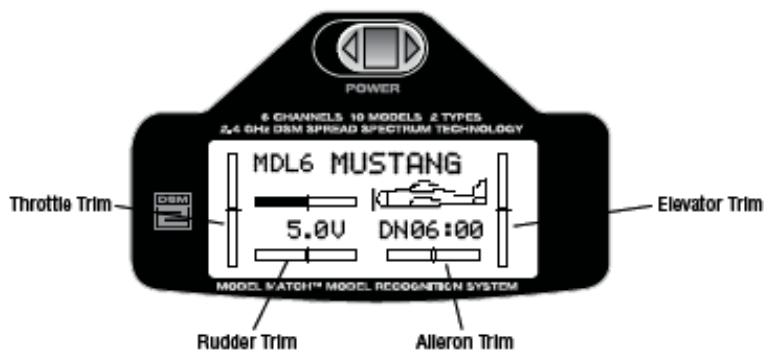

Le DX6i utilise des leviers de compensation numériques, pour les ailerons, la profondeur, les gaz et la dérive. La fonction ADT (compensation numérique avancée ou "Advanced Digital Trim") est conçue pour stocker automatiquement les valeurs de compensation sélectionnées pour chaque modèle. Lorsqu'un modèle différent est sélectionné, les positions de compensation enregistrées précédemment pour ce modèle reviennent automatiquement à leurs paramètres antérieurs. Les positions de compensation visuelles sont affichées sur l'écran principal. La fonction des compensations offre un défilement à deux vitesses. Le fait d'appuyer sur le levier de compensation pendant une durée prolongée va faire augmenter la vitesse de changement de la compensation.
Compensation de dérive Compensation des ailerons Compensation de profondeur

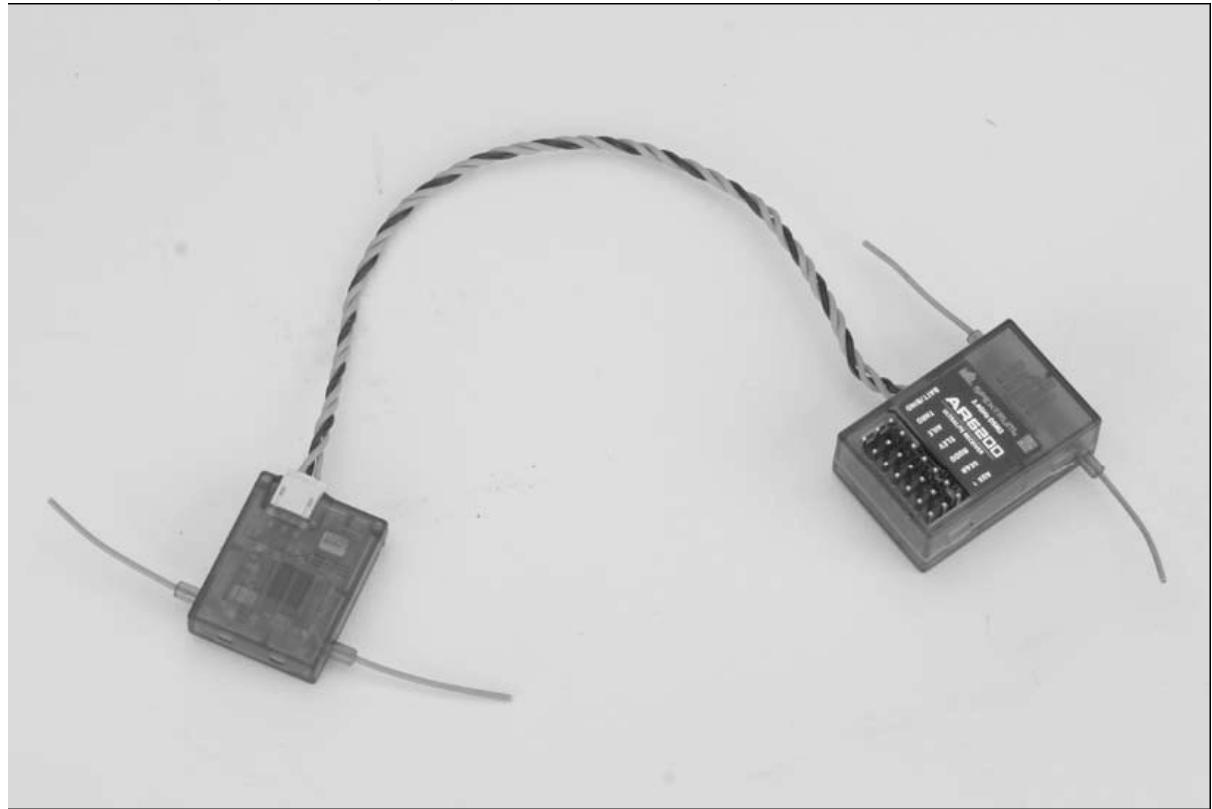

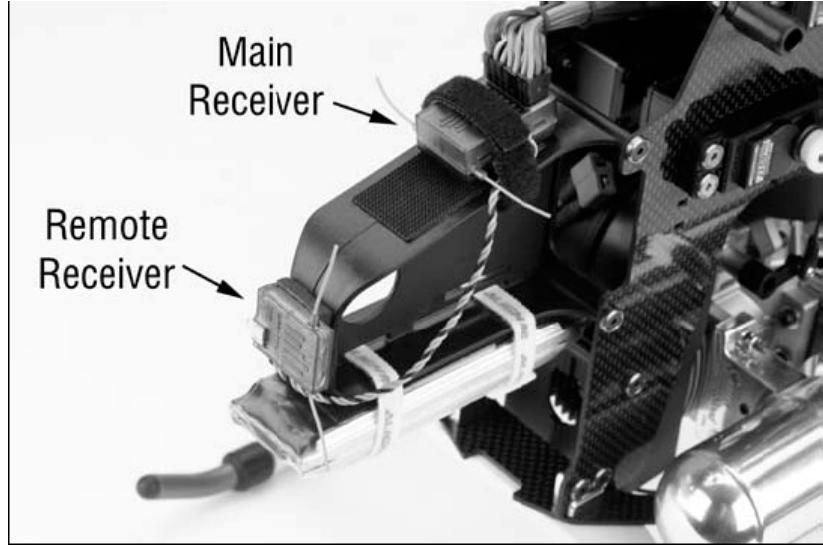

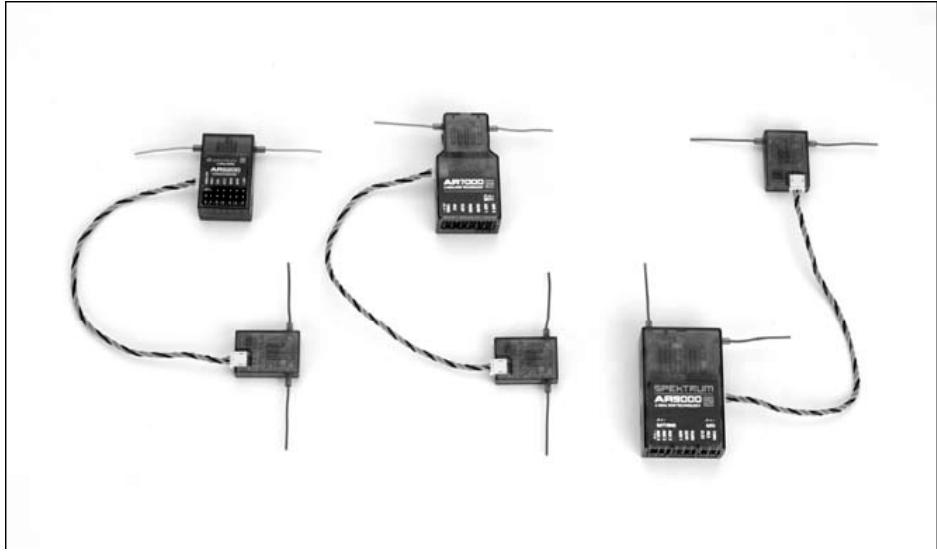

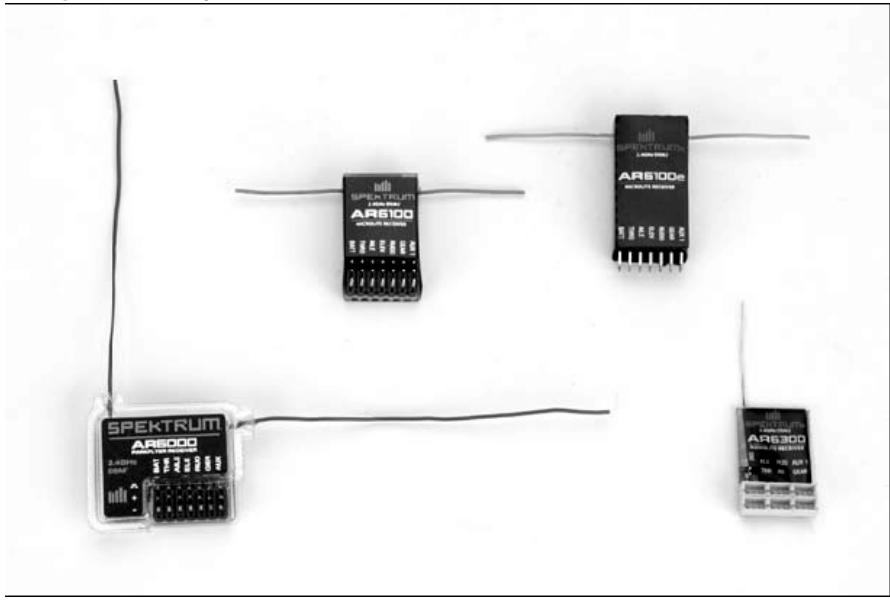

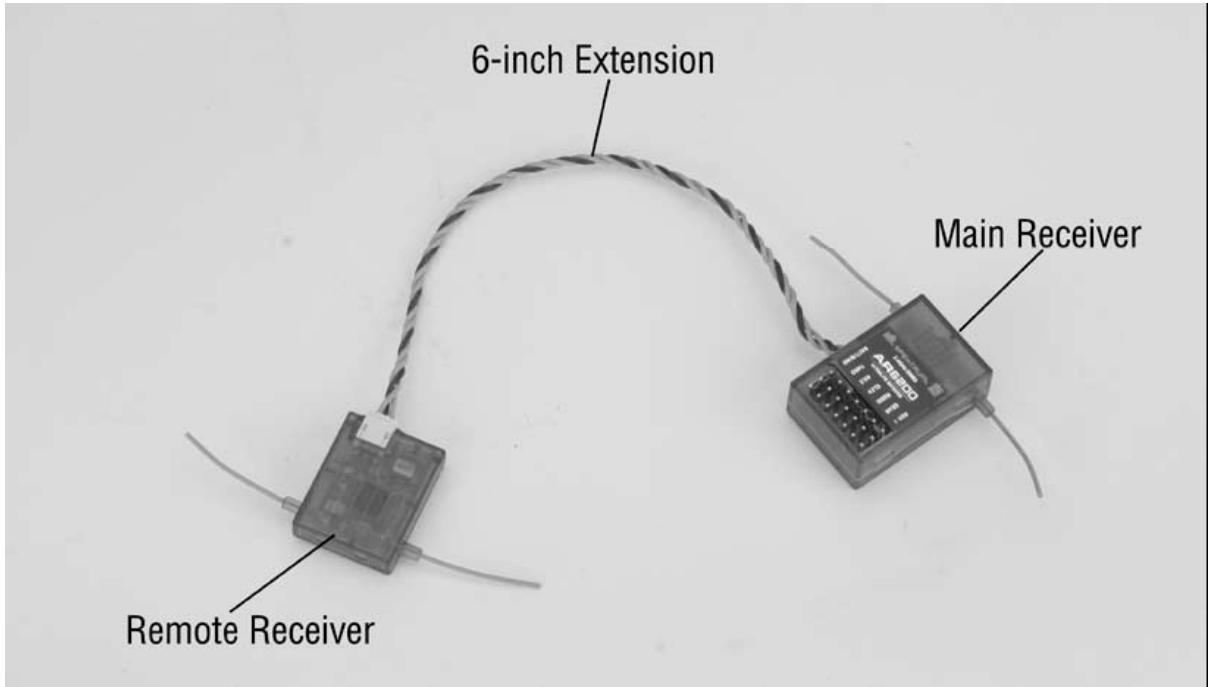

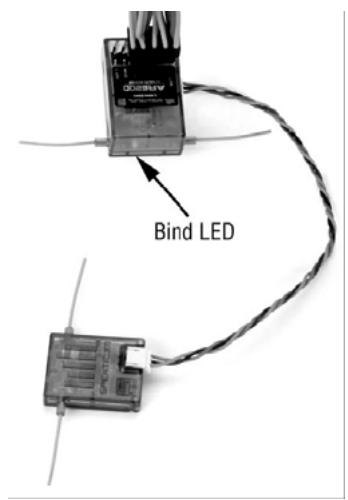

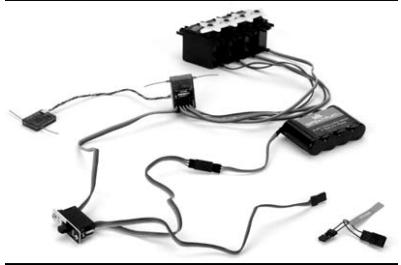

Le boîtier AR6200 intègre deux récepteurs, procurant ainsi la sécurité de la redondance RF à double trajet. Un récepteur interne est placé sur la carte à circuits imprimés principale ; un deuxième récepteur distant est raccordé à la carte principale à l'aide d'une rallonge de 6 pouces. Ces récepteurs sont positionnés dans des emplacements légèrement différents dans l'avion, et de ce fait chaque récepteur est exposé à son propre environnement RF, ce qui améliore considérablement la diversité des trajets (c'est-à-dire l'aptitude pour le récepteur à capter le signal dans toutes les conditions).

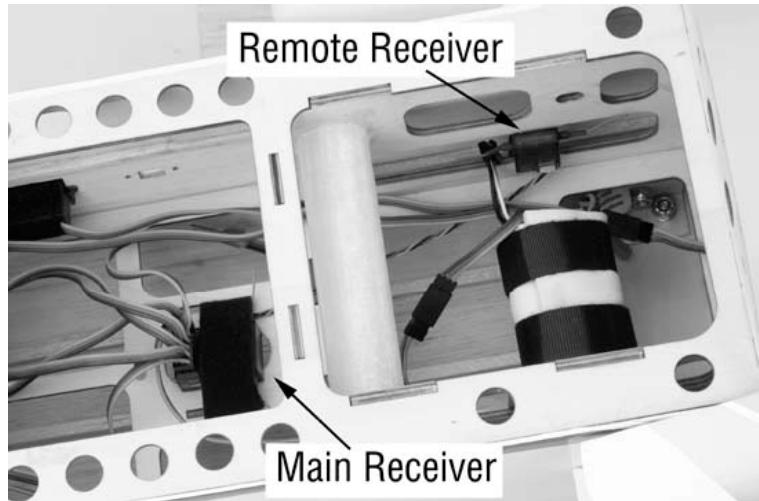

Utilisez la même procédure pour installer le récepteur principal que celle employée pour installer un récepteur classique dans l'avion. En règle générale, enveloppez le récepteur principal dans une mousse de protection et fixez-le en place à l'aide d'élastiques ou de bandes Velcro. Le cas échéant, pour les modèles électriques ou les hélicoptères, il est possible d'employer un ruban mousse adhésif double côté assez épais pour fixer le récepteur principal en place. Le fait de monter le récepteur distant dans un emplacement légèrement différent, même si ce n’est qu’à quelques centimètres du récepteur primaire, a l’avantage de considérablement améliorer la diversité des trajets. En fait, chaque récepteur perçoit un environnement RF différent : c'est un facteur clé pour maintenir une liaison RF fiable, même sur des avions construits avec un grand nombre de matériaux conducteurs (par exemple, grands moteurs à gaz, fibres de carbone, tubulures, etc.) qui sont susceptibles d'atténuer le signal. Utilisez un ruban Servo pour monter le récepteur distant, tout en conservant un écartement de 2 pouces (51 mm) au moins entre les antennes distantes et l'antenne primaire. Dans l'idéal, orientez les antennes dans un plan perpendiculaire l'une par rapport à l'autre, – cette consigne n'a toutefois pas une importance critique. Sur les avions, nous vous conseillons de monter le récepteur primaire au centre du fuselage sur le plateau des servos, et de monter le récepteur distant sur le côté du fuselage ou dans le turtle deck (dos rond).

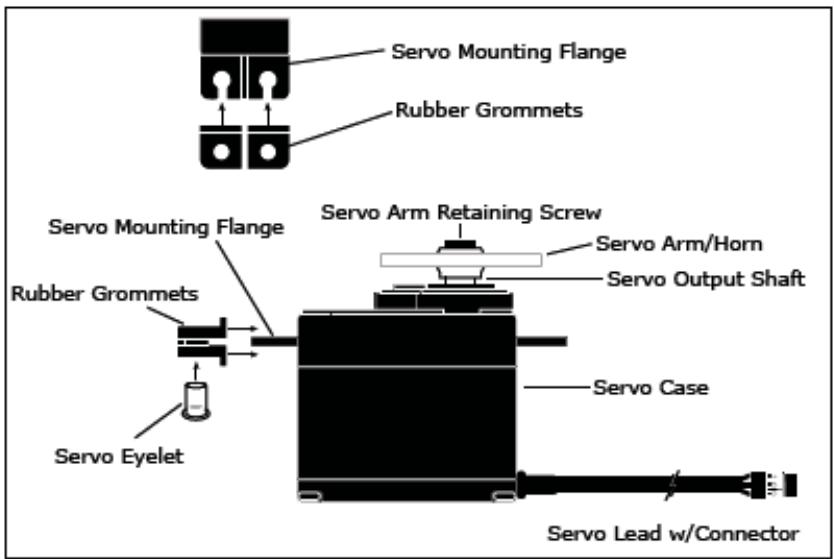

Consultez le diagramme pour monter correctement les passe-fils et les manchons. Pour les modèles d'avions électriques et sans propulsion, il existe de nombreuses autres procédures de montage du servo, par exemple du ruban adhésif et même de la colle. Reportez-vous aux informations qui accompagnent votre kit d'avion pour vous permettre d'installer correctement le(s) servo(s).
Passe-fils caoutchouc Bride de montage du servo Bride de montage du servo Bras/guignol du servo Palonnier du servo Carter du servo Câble avec raccord du servo Œillet pour servo Passe-fils caoutchouc Servo Arm Retaining Screw = Vis de retenue du bras du servo

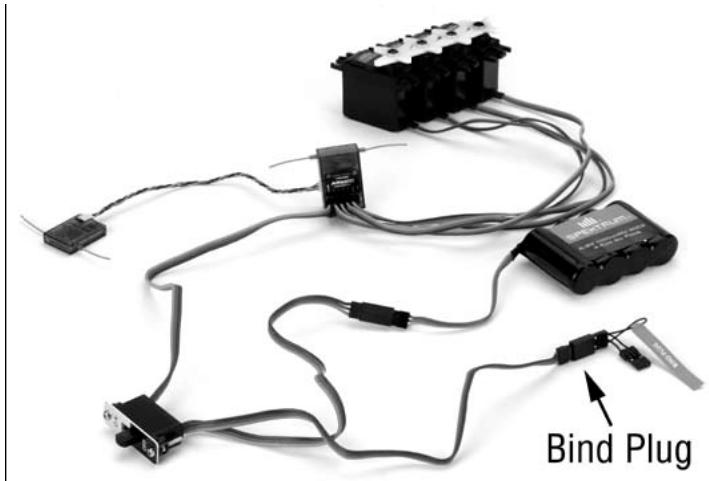

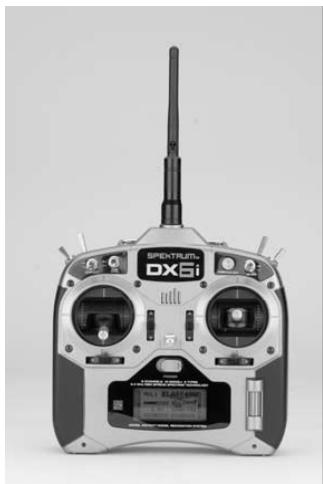

Test de portée du DX6i 1. Le modèle étant au sol, éloignez-vous de 30 pas (environ 90 pieds) du modèle. 2. Tenez-vous face au modèle avec l'émetteur, dans votre position de vol normale. Mettez l'émetteur sur l'écran Test de portée (voir page 51 ou 98), puis appuyez sur l'interrupteur Ecolage (situé en haut de l'émetteur) et maintenez-le enfoncé. Cette action permet de réduire la puissance de sortie de l'émetteur. 3. L'interrupteur Ecolage étant maintenu enfoncé, vous devriez avoir une maîtrise totale du modèle à une distance de 30 pas (90 pieds). 4. Si vous avez des difficultés à maîtriser l'avion, veuillez contacter l'équipe de soutien des produits Horizon.
5. Retirez la prise de liaison du jack de charge, avant de débrancher le récepteur, et entreposez-le dans un endroit sûr.
• En cas d'interruption de la liaison RF, sauvegarde la dernière position de pilotage de la gouverne. Nota : les positions de sécurité intégrée sont mémorisées par l'intermédiaire des positions du stick et de l'interrupteur, prévues sur l'émetteur, lors du processus de binding.
Smartsafe est le système idéal pour la plupart des types d'avions électriques, et son utilisation est également recommandée pour la plupart des avions et hélicoptères à propulsion à gaz et à incandescence. Le mode opératoire de SmartSafe est décrit cidessous. Energie Récepteur seulement Lorsque seul le récepteur est branché (en l'absence de tout signal de l'émetteur), le canal Gaz n'a aucun signal de sortie, afin d'éviter tout fonctionnement ou armement de la commande de vitesse électronique. Sur les modèles à propulsion à incandescence, le servo des gaz n'a aucun signal d'entrée, et il reste donc dans sa position actuelle. Après la connexion Une fois que l'émetteur est branché, et que le récepteur se connecte à l'émetteur, l'utilisateur dispose alors d'une commande normale de tous les canaux. Lorsque le système a établi une connexion, et qu'une perte de signal se produit, la fonction SmartSafe va autoriser le servo des gaz à se mettre uniquement sur sa position préréglée (faible régime des gaz) à sécurité intégrée, qui a été définie lors du processus de binding. Tous les autres canaux conservent la position qu'ils ont occupée en dernier. Lorsque le signal est rétabli, le système reprend immédiatement le contrôle (en moins de 4 ms).
A l'instar de toutes les installations radio, il est impératif que le système d’alimentation embarqué procure au récepteur une alimentation en puissance ininterrompue adéquate, même si le système est en charge maximale (servos aux charges de vol maximales). Cette consigne est particulièrement critique dans le cas des modèles Giant-Scale qui utilisent des servos à couple/à courant élevé. Les systèmes d’alimentation inadéquats, qui sont incapables de fournir la tension minimum requise au récepteur pendant les charges de vol, sont devenus la première cause des défaillances en vol. Au nombre des composants du système d’alimentation, qui affectent l'aptitude à fournir des niveaux de puissance appropriés, figurent : le pack-batteries du récepteur qui a été sélectionné (nombre de cellules, capacité, type de cellule, état de charge), le faisceau des interrupteurs, les câbles des piles, le régulateur (s'il est utilisé), le bus d’alimentation (s'il est utilisé). Même si la tension de service minimum des récepteurs Spektrum est de 3,5 Volts, il est vivement recommandé de tester le système selon les consignes indiquées ci-dessous jusqu'à une tension minimum admissible de 4,8 Volts au cours d'un essai au sol. Cette procédure permettra d'obtenir une certaine marge de sécurité permettant de compenser la décharge des piles, ou au cas où les charges réelles en vol seraient supérieures aux charges enregistrées lors des essais au sol.
1. Il est vivement recommandé d'utiliser un ampèremètre et un voltmètre (Hangar 9 HAN172) lors de la configuration d'avions complexes ou de taille importante qui sont équipés d’une multitude de servos à couple élevé. Enfichez le voltmètre dans un port de canal ouvert sur le récepteur, puis – le système étant activé – appliquez une charge sur les gouvernes (il suffit d'exercer une pression avec la main) tout en surveillant la tension au niveau du récepteur. Cette tension devrait rester supérieure à 4,8 Volts même si tous les servos sont sous lourde charge. Nota : le journal de bord, en option, comporte un voltmètre intégré que l'on pourra utiliser pour effectuer ce test. 2. L'ampèremètre étant connecté sur le conducteur de la batterie du récepteur, appliquez une charge sur les gouvernes (il suffit d'exercer une pression avec la main) tout en surveillant le courant. Dans le cas d'un conducteur individuel de batterie/servo de service intensif, le courant maximum continu recommandé est de 3 Ampères, même si des crêtes de courant de courte durée pouvant atteindre 5 Ampères sont admissibles. Par conséquent, si votre système absorbe plus de 3 Ampères en continu, ou 5 Ampères pendant de courtes durées, l'installation d'un seul pack de batteries et le montage d'un seul faisceau d'interrupteurs enfiché dans le récepteur pour assurer l’alimentation se révéleront inadéquats. Dans cette situation, il faudra utiliser des packs multiples avec des interrupteurs multiples et des câbles multiples connectés au récepteur. Nota : le journal de bord est incapable de mesure la consommation de courant. Notez que, même si vous utilisez le journal de bord pour mesurer la tension, vous devrez aussi utiliser l'ampèremètre HAN172 pour mesurer la consommation des servos. 3. Si vous utilisez un régulateur, il est important de réaliser les tests susmentionnés pendant un intervalle de temps prolongé de 5 minutes. Tout régulateur traversé par un courant va générer de la chaleur. Cette chaleur oblige le régulateur à augmenter sa résistance, ce qui à son tour engendre encore davantage de chaleur (phénomène d'emballement thermique). Même si un régulateur est capable de fournir une puissance adéquate pendant une courte durée, il est important d’en vérifier l’aptitude dans le temps car le régulateur risque de ne pas pouvoir maintenir la tension à des niveaux significatifs. 4. Dans le cas de modèles véritablement complexes ou de très grande taille (par exemple 35 % et plus grands, ou des avions à réaction), il sera nécessaire d'utiliser des packs-batteries multiples avec des faisceaux d'interrupteurs multiples ou, dans de nombreux cas, il est conseillé d'utiliser l'un des coffrets / bus d’alimentation disponibles dans le commerce. Quel que soit le système d’alimentation adopté, nous vous demandons de toujours effectuer le test N°1 susmentionné, et de vous assurer que le récepteur reçoit en permanence une alimentation de 4,8 Volts, ou davantage, et ceci dans toutes les conditions. 5. La dernière génération de piles NiMh (au nickel-métal hydrure) intègre une nouvelle formulation chimique qui a été prescrite pour être plus respectueuse de l'environnement. Lorsque ces batteries sont chargées au moyen de chargeurs rapides à détection de maximas, elles ont tendance à présenter à répétition une valeur maximale erronée. Cette remarque concerne toutes les marques de batteries NiMH. Lorsque vous utilisez des packs NiMH chargez les piles en prenant de plus de précautions possible, en vous assurant que la pile est totalement chargée. Il est recommandé d'utiliser un chargeur capable d'afficher la capacité de charge totale. Il est aussi utile de consigner le nombre de mAh absorbé par un pack-batteries entièrement déchargé, pour vérifier qu'il a été chargé à sa capacité intégrale.
Votre système de 2,4 GHz, doté de la technologie DSM2, offre un mode opératoire intuitif, et son fonctionnement est quasi identique à celui des systèmes de 72 MHz. Nous vous présentons ici quelques questions qui sont fréquemment posées par nos clients : 1. Q : Lequel faut-il brancher en premier, l'émetteur ou le récepteur ? R : Cela n'a pas d'importance. Si le récepteur est activé en premier, le canal Gaz ne fournit aucune position d'impulsion à ce moment-là, ce qui empêche l'armement des contrôleurs électroniques de vitesse ou bien, dans le cas d'un avion à moteur, le servo des gaz reste à sa position actuelle. Puis, lorsque l'émetteur est branché, il effectue le balayage de la bande de 2,4 GHz et acquiert deux canaux ouverts. Ensuite, le récepteur qui a été précédemment raccordé à l'émetteur balaye la bande et repère le code GUID (code identifiant global unique) qui a été stocké au cours de la procédure de connexion (binding). Finalement, le système se connecte et opère normalement. Si l'émetteur est branché en premier, il balaye la bande de 2,4 GHz et acquiert deux canaux ouverts. Lorsque le récepteur est branché, il balaye la bande de 2,4 GHz afin de rechercher le code GUID qui a été stocké précédemment et, une fois que le code GUID spécifique a été localisé, le récepteur confirme les informations sous forme de paquets répétables non corrompus, et le système se connecte et fonctionne normalement. Ce processus se déroule typiquement en 2 à 6 secondes. 2. Q : Quelquefois, le système met plus longtemps à se connecter et, quelquefois, il ne se connecte pas du tout. Pourquoi ? R : Pour permettre au système de se connecter (une fois que le récepteur a été raccordé), le récepteur doit recevoir un nombre considérable de paquets ininterrompus en état parfait et en continu (l'un après l'autre) de la part de l'émetteur. Ce processus a été délibérément rendu sensible à l'environnement, pour réunir toutes les conditions de sécurité de vol une fois que le système finit par se connecter. Si l'émetteur est trop proche du récepteur (moins de 4 pieds) ou si l'émetteur se trouve à proximité d'objets métalliques (boîtier métallique de l'émetteur, la plate-forme d'un camion, la surface d'un banc de travail métallique, etc.), la connexion prend plus longtemps, et dans certains cas, la connexion ne se fait pas, car le système reçoit l'énergie réfléchie de 2,4 GHz fournie par lui-même et interprète ce phénomène comme étant un bruit ennemi. Pour faciliter l'établissement d’une connexion, il suffit d'éloigner le système des objets métalliques ou d'éloigner l'émetteur du récepteur, puis de remettre le système sous tension. Ce problème se produit uniquement pendant la connexion initiale. Une fois que le système est connecté, il est verrouillé et, en cas de perte du signal (sécurité intégrée), le système se connecte immédiatement (en 4 ms) lorsque le signal est rétabli. 3. Q : J'ai entendu dire que le système DSM tolère moins les basses tensions. Est-ce que c'est exact ? R : La plage opérationnelle des tensions de tous les récepteurs DSM se situe entre 3,5 et 9 Volts. Dans la plupart des systèmes, ces valeurs ne constituent pas un problème car, en réalité, la plupart des servos cessent de fonctionner aux alentours de 3,8 Volts. Lorsqu'on utilise des servos multiples à forte consommation de courant, conjointement avec une seule source d'énergie ou une batterie à capacité inadéquate, il est alors possible que des charges momentanées élevées provoquent une chute de la tension en dessous du seuil de 3,5 Volts, ce qui provoque une baisse de tension générale dans le système (servos et récepteur). Lorsque la tension chute en dessous du seuil de basse tension de 3,5 Volts, le récepteur DSM doit se réinitialiser (c.à-d. doit passer par le processus de démarrage consistant à explorer la bande et à trouver l'émetteur), et cette opération peut prendre plusieurs secondes. Nota : Les récepteurs construits après le mois de juillet 2007 sont dotés d’une fonction de connexion rapide, qui permet une reconnexion immédiate lorsque le système se rétablit après une chute en basse tension. Reportez-vous à la page 21 qui concerne les besoins en puissance du récepteur, car vous y trouverez les explications nécessaires pour effectuer des tests et éviter ce problème.
R : En réalité, le récepteur ne perd jamais sa liaison, sauf s'il reçoit des instructions à cet effet. Il est important de comprendre que, pendant le processus de binding, le récepteur apprend non seulement le code GUID de l'émetteur, mais l'émetteur de son côté assimile et stocke le type de récepteur auquel il est raccordé. Si vous appuyez sur l'interrupteur Ecolage, monté sur l'émetteur, à n'importe quel moment et que l'émetteur est branché, l'émetteur va alors rechercher le signal du protocole de binding provenant d'un récepteur. En l'absence de tout signal, l'émetteur ne dispose alors plus des informations correctes pour se connecter à un récepteur spécifique, et, dans les faits, l'émetteur est "désassocié" du récepteur. Nous avons eu plusieurs cas de clients qui ont utilisé des supports ou des bacs pour émetteurs qui, à leur insu, appuient sur le bouton de liaison (Bind) ; le système est alors activé, ce qui provoque la perte des informations nécessaires à l'établissement de la connexion. Nous avons également eu des cas de clients qui n'avaient pas bien compris le processus du test de portée et qui appuyaient sur l'interrupteur Ecolage avant de brancher l'émetteur, ce qui fait que le système "perd sa liaison". Si le système ne se connecte pas, l'un des éléments ci-dessous en est la cause : • Le modèle incorrect a été sélectionné dans la mémoire des modèles (ModelMatch). • L'émetteur se trouve à proximité d'un matériau conducteur (boîtier de l'émetteur, plate-forme de camion, etc.) et l'énergie réfléchie de 2,4 GHz empêche le système de se connecter (voir paragraphe 2 ci-dessus). • L'interrupteur Ecolage a été actionné et la radio a été précédemment branchée par inadvertance (ou volontairement) ce qui fait que l'émetteur ne reconnaît plus le récepteur.

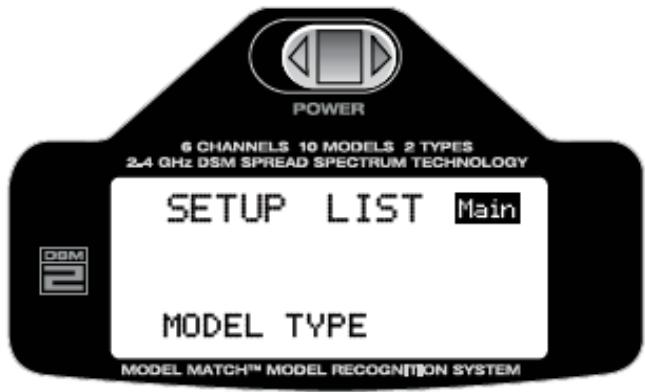

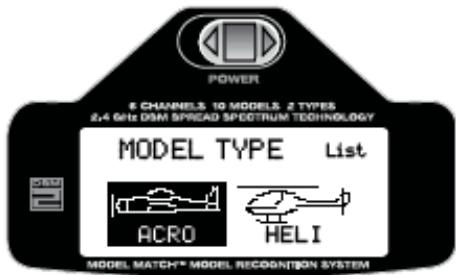

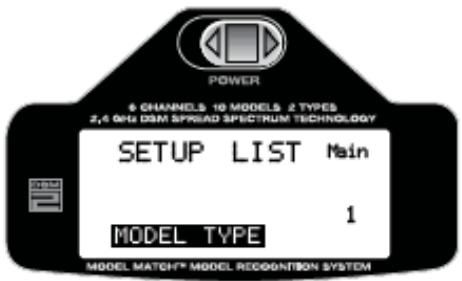

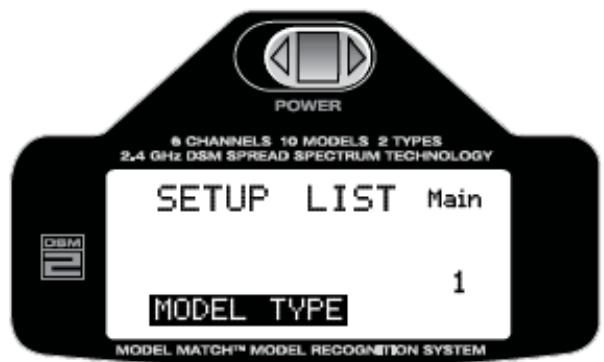

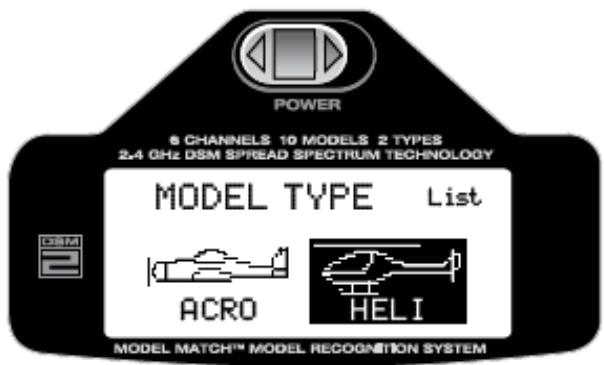

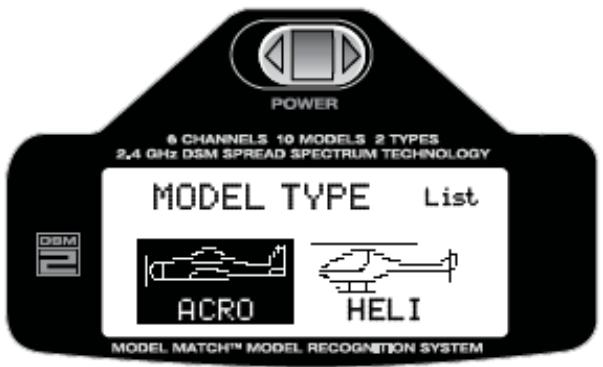

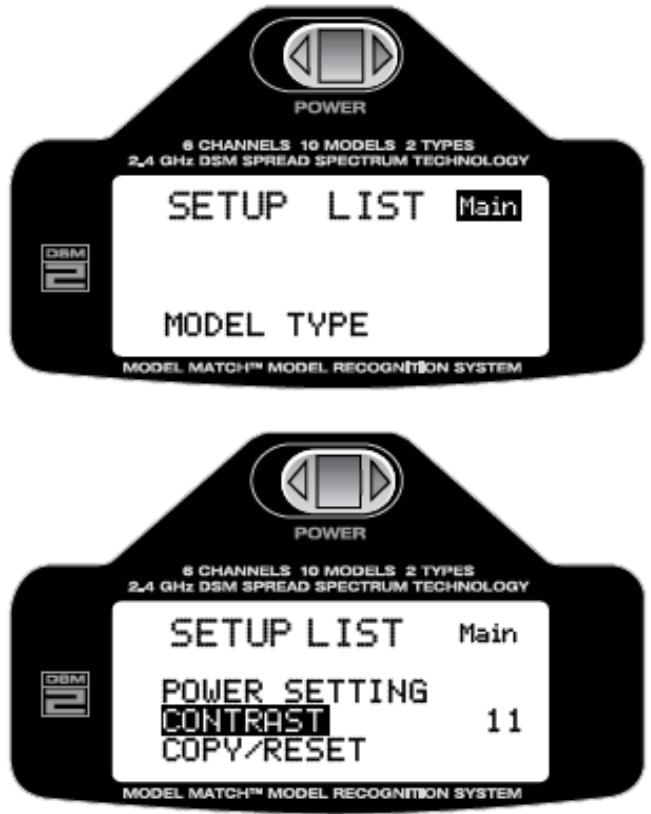

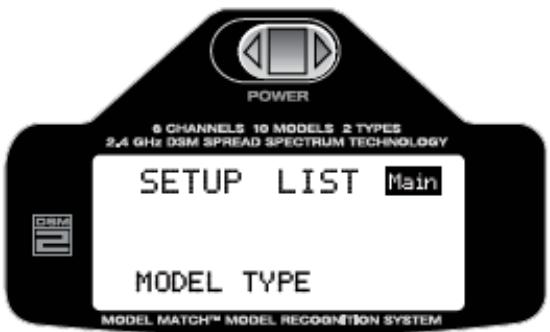

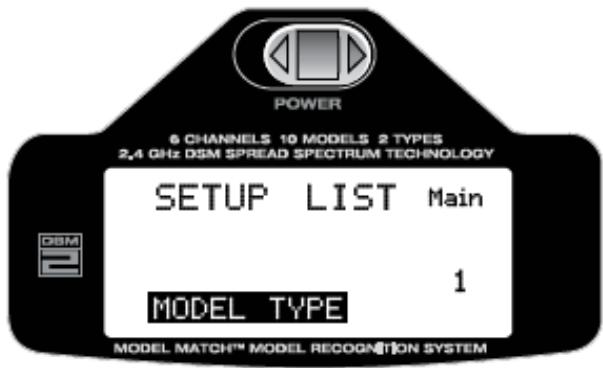

MODEL TYPE apparaît à la section inférieure de l'écran.
(LISTE DES REGLAGES).
Lorsque la valeur désirée est sélectionnée, appuyez sur le roller pour désélectionner le canal. Répétez cette opération pour tous les autres canaux. Le processus de configuration de démarrage rapide de base de votre avion est maintenant terminé. Pour les fonctionnalités supplémentaires, par exemple les débattements Dual et Expo, Mixing, etc. consultez les pages appropriées indiquées dans la table des matières. Nota : si les ailerons de votre avion sont commandés indépendamment par deux servos, consultez la rubrique “Sélection WING TAIL MIX” à la page 43 pour avoir davantage de détails sur la programmation DUAL AILERONS.

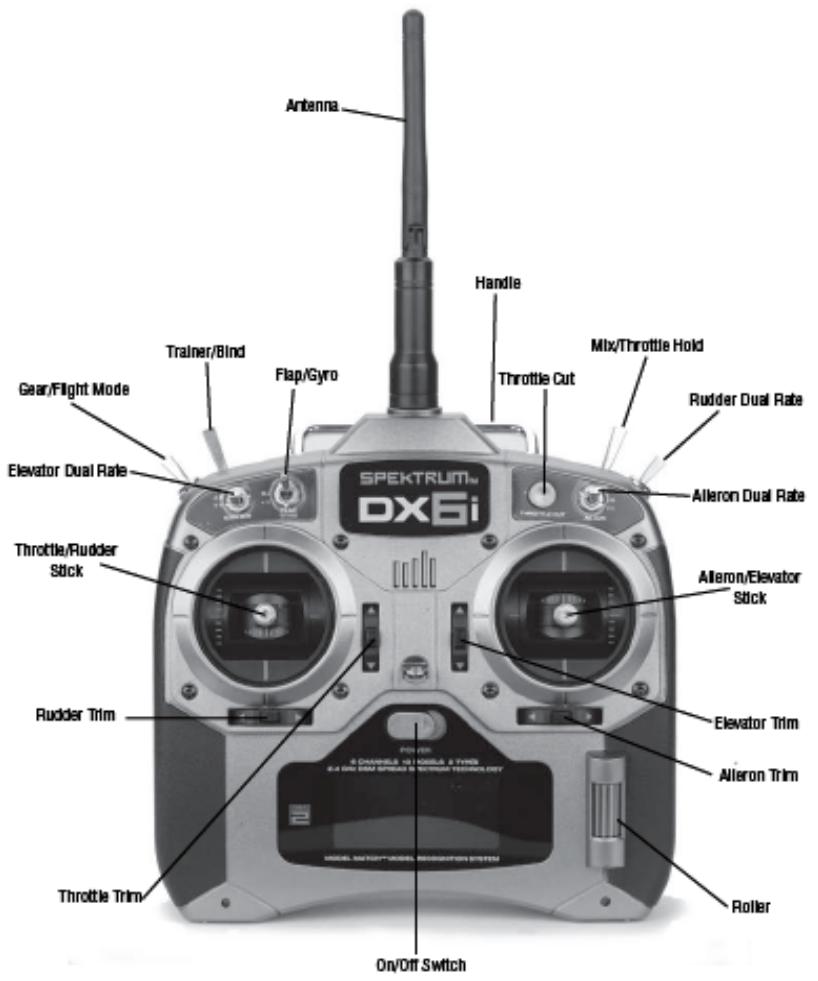

Identification et emplacement des commandes - Mode 2 Poignée Antenne Ecolage/Bind Le roller permet d’accéder à toutes les fonctions de programmation. • Appuyez et relâchez le roller pour accéder à la fonction sélectionnée et pour y entrer • Tournez le roller pour modifier les valeurs ou les sélections Pour accéder à l'écran principal : L'écran principal s'affiche, chaque fois que l'émetteur est activé.

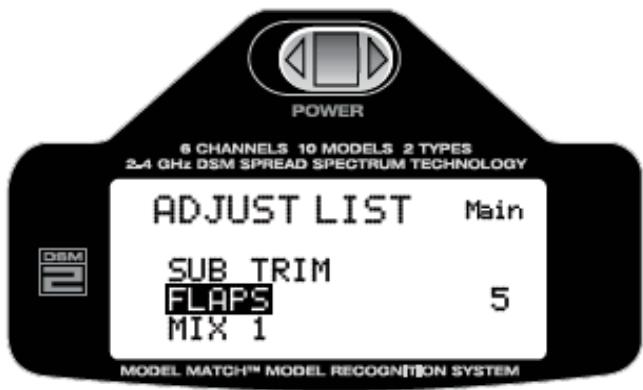

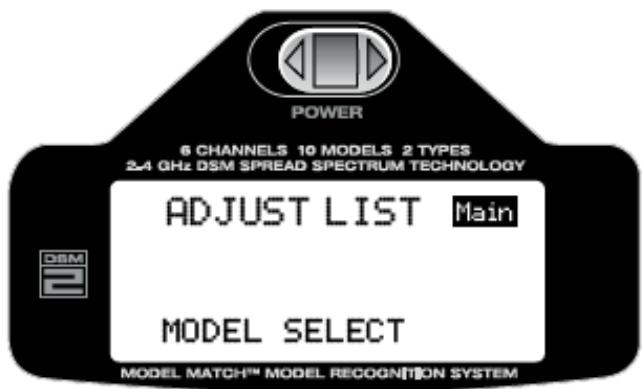

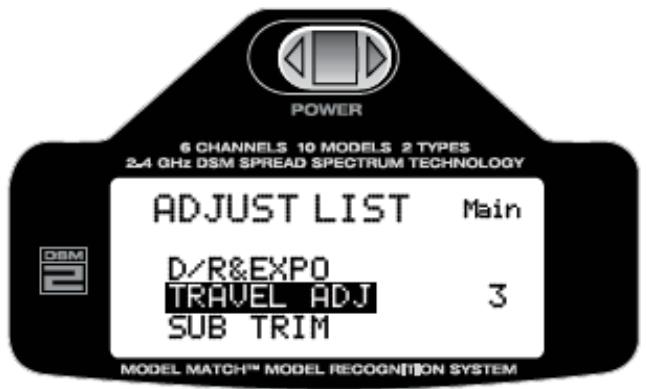

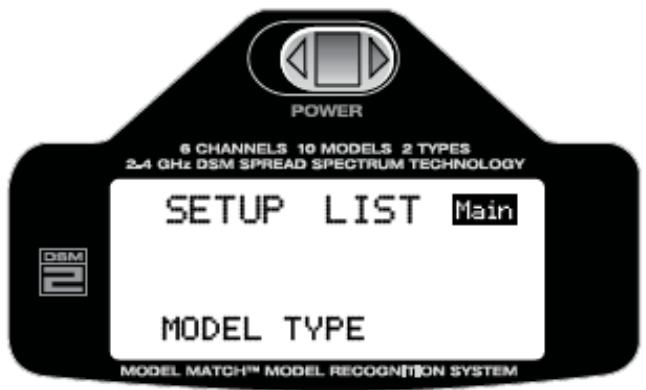

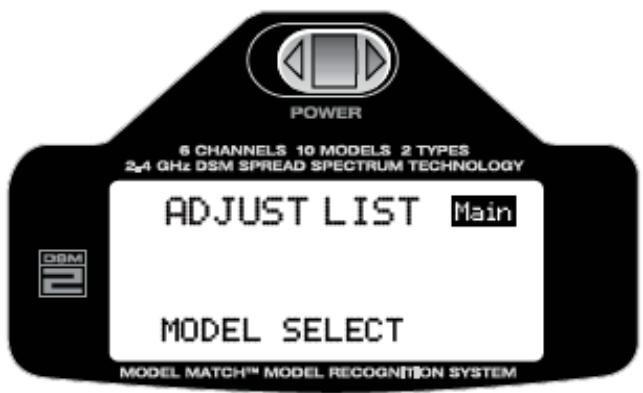

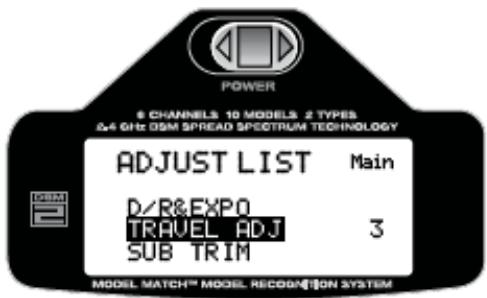

A partir de l'écran ADJUST LIST ou SETUP LIST, appuyez sur le roller et maintenez-le enfoncé pendant plus de trois secondes, puis relâchez-le et l'affichage réapparaît sur l'écran principal. Pour retourner à l'écran LIST ou SETUP : A partir de l'un quelconque des écrans des fonctionnalités du programme, appuyez sur le roller et maintenez-le enfoncé pendant plus de trois secondes, puis relâchez-le et l'affichage réapparaît sur l'écran LIST ou SETUP.
ADJUST LIST, puis en faisant défiler ADJUST LIST en tournant le roller afin de mettre SETUP LIST en surbrillance ; puis appuyez dessus et SETUP LIST s'affichera. Pour sortir de SETUP LIST Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Le cas échéant, tournez le roller pour mettre MAIN en surbrillance dans le coin supérieur droit, puis appuyez dessus pour que le programme s’affiche à nouveau sur l'écran principal. L'émetteur réapparaît sur l'écran principal si vous le débranchez puis le branchez.

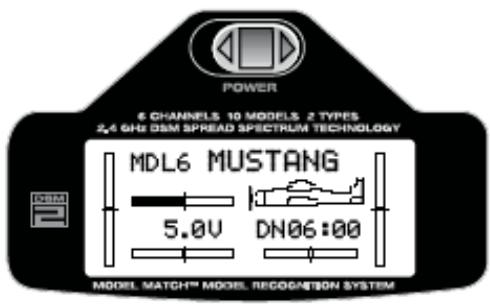

Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

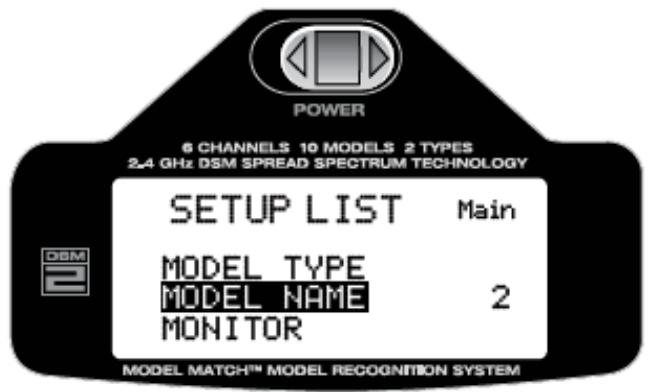

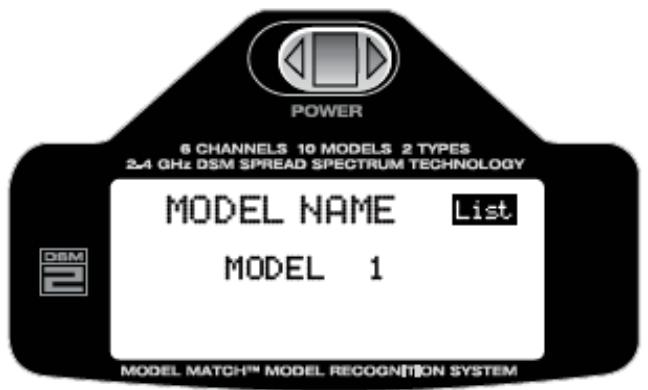

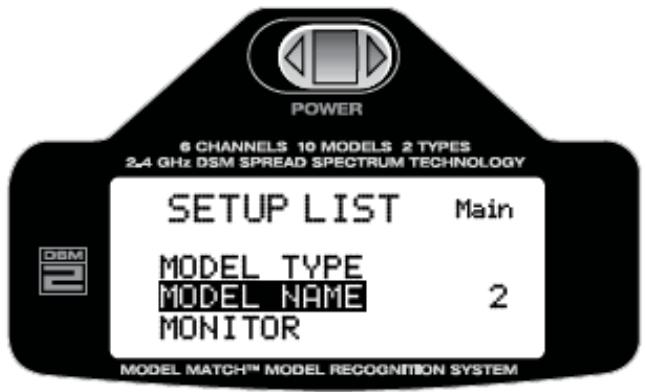

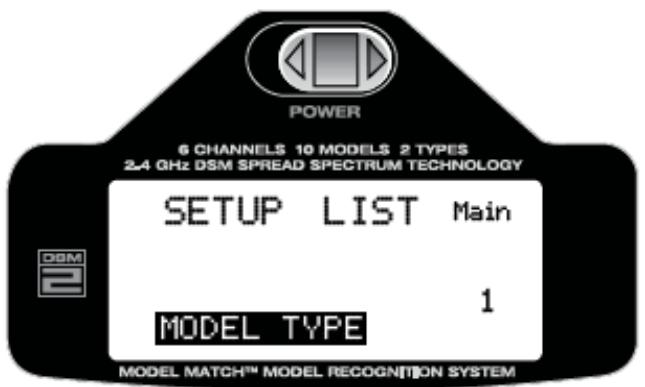

La fonction Model Name permet de saisir le nom du modèle et de l’affecter à une mémoire spécifique, ce qui permet d'identifier facilement le programme de chaque modèle. Le nom de chaque modèle est affiché sur l'écran principal lorsque le modèle concerné est sélectionné. L'utilisateur dispose de huit caractères, pouvant être constitués de chiffres et de lettres. Pour entrer dans la fonction MODEL NAME Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis appuyez dessus. MODEL TYPE apparaît à la section inférieure de l'écran.
Tournez le roller pour faire défiler les lettres/chiffres. Une fois que le chiffre désiré est sélectionné, appuyez sur le roller pour attribuer ce chiffre à la position sélectionnée. Répétez ce processus pour finir d’affecter le nom du modèle, puis mettez OK! en surbrillance lorsque vous avez terminé. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le système retourne à l'écran principal. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le système retourne à l'écran SETUP LIST.
SETUP LIST en surbrillance, puis appuyez dessus.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.
ADJUST LIST, en faisant ensuite défiler ADJUST LIST en tournant le roller afin de mettre SETUP LIST en surbrillance, puis appuyez dessus.
Une fois que vous avez sélectionné le canal désiré, tournez le roller pour sélectionner (N=Normal, R=Reverse – Inverser) • THRO : Gaz • AILE : Aileron Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

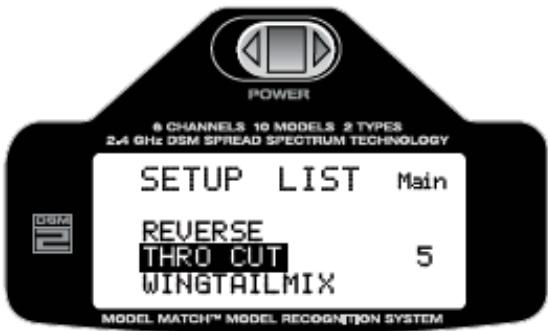

ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

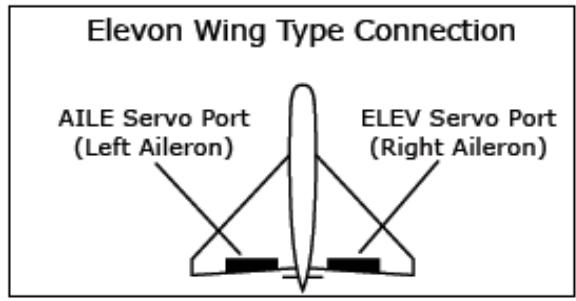

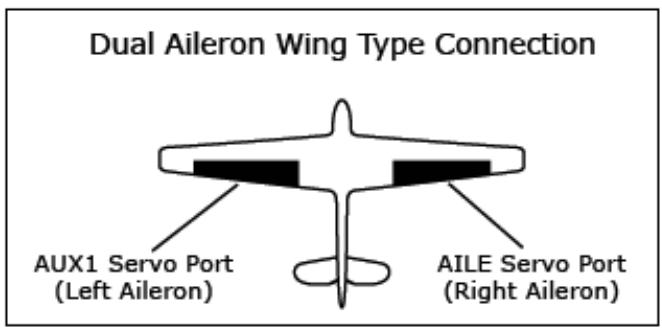

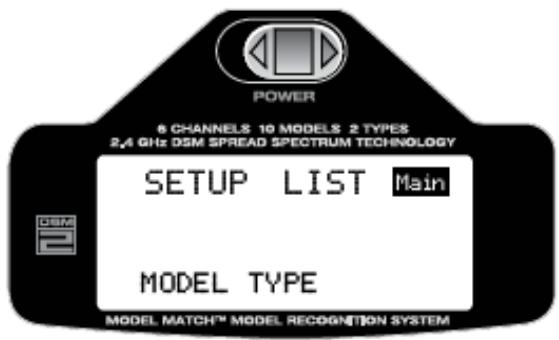

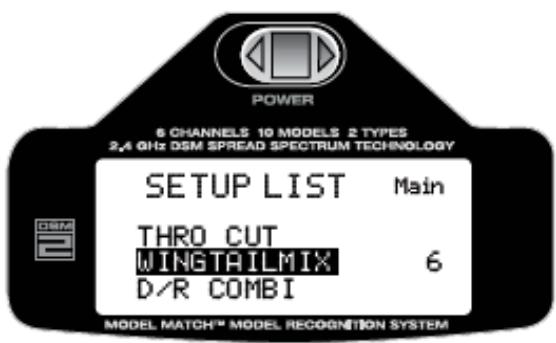

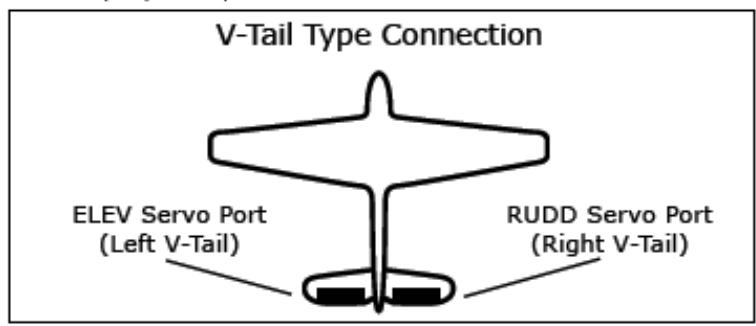

Pour entrer dans la fonction WING TAIL MIX Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.

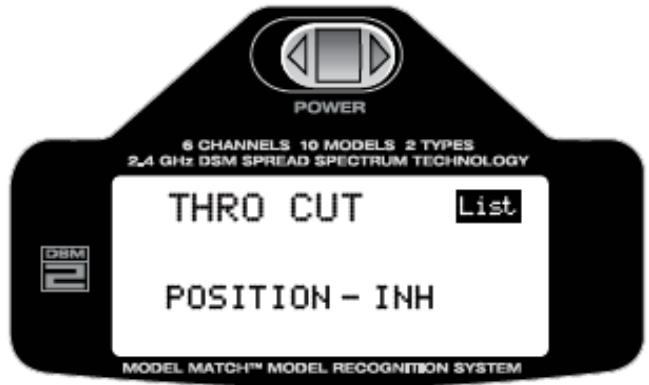

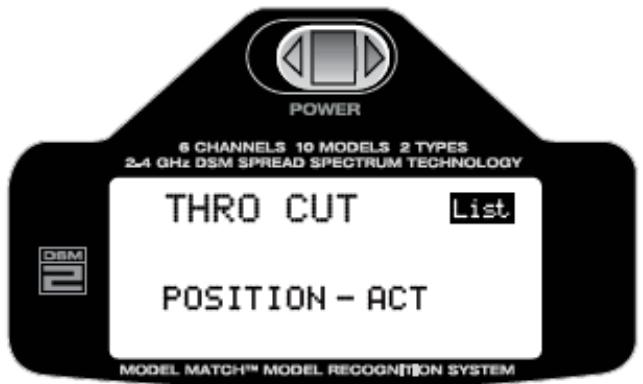

Tournez le roller pour interdire (INH) ou activer (ACT) la fonction.

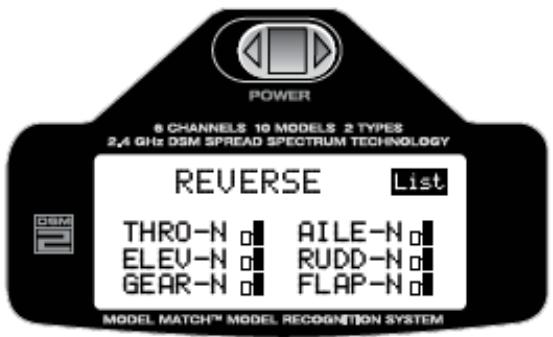

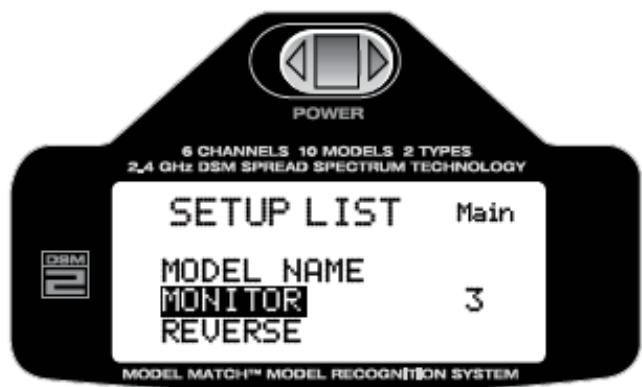

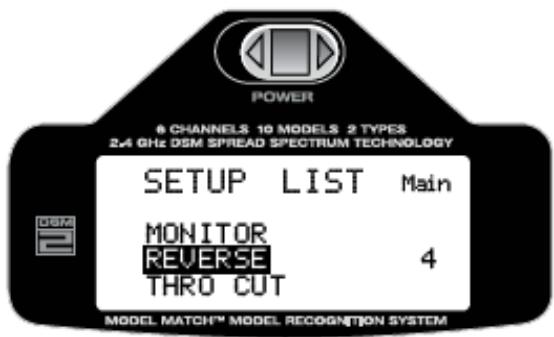

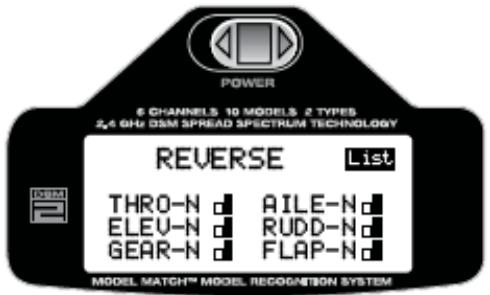

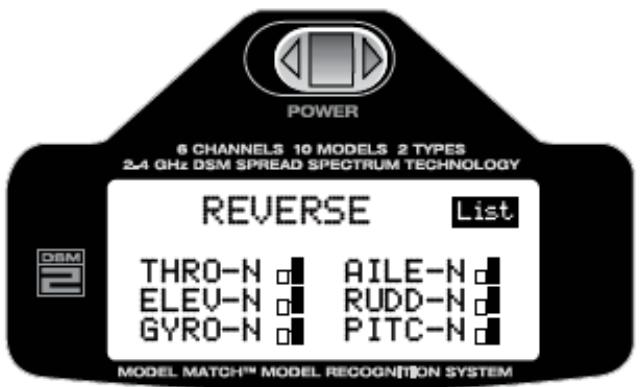

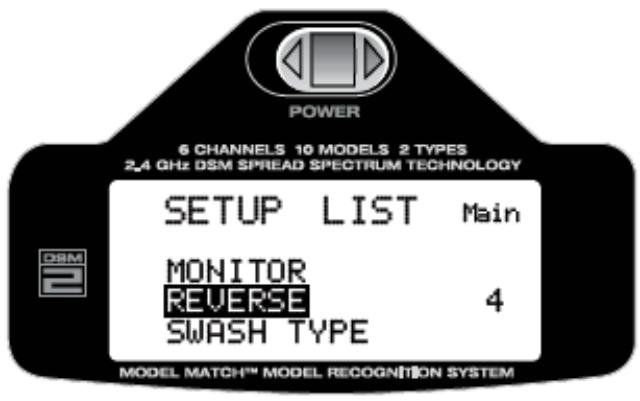

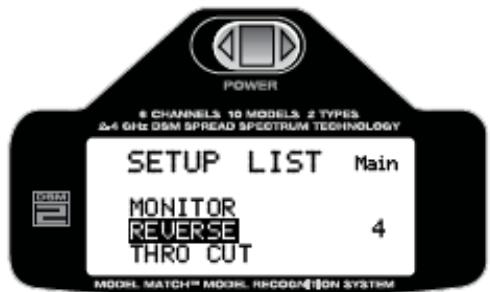

(Reverse). Pour régler le mode neutre (Neutral) de chaque servo, utilisez la fonction Sub Trim.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

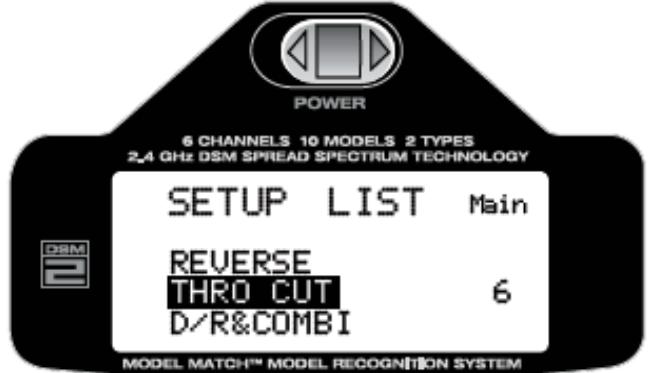

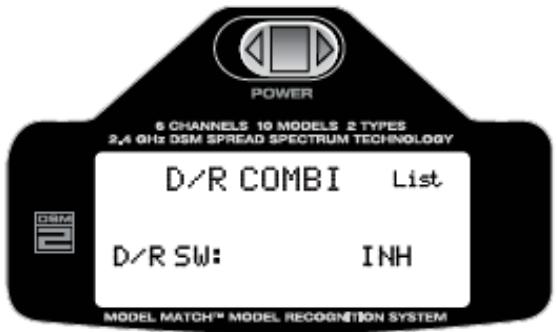

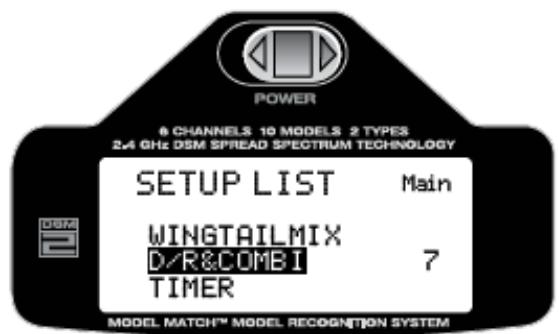

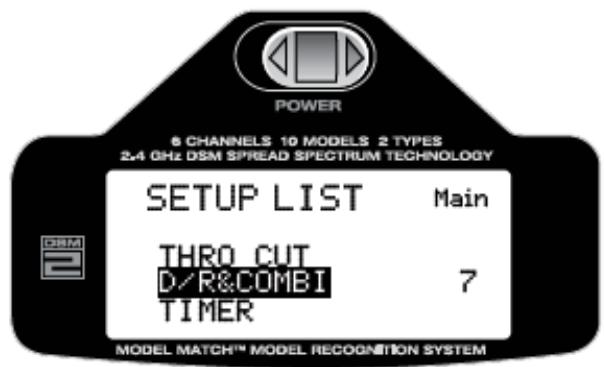

Dérive en double débattement et Exponentielle à l'un des quatre interrupteurs communs. De cette manière, un seul interrupteur permettra à l'utilisateur d'accéder aux doubles débattements/valeurs Expo pour les 3 canaux. Pour accéder à l'affectation Access Dual Rate Combi Pur accéder à la fonction “dual rate combi”, tournez le roller pour mettre D/R COMBI en surbrillance, puis appuyez dessus pour accéder à la fonction Dual Rate Combi.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST. Nota : si vous sélectionnez INH, les fonctions Aileron, Elevator et Rudder dual rate et Expo vont opérer de façon indépendante grâce à leurs interrupteurs respectifs.
Bouton Trainer Timer – quand programmé, il sert à arrêter, à démarrer et à remettre le chrono à zéro. Bouton Throttle Cut – quand programmé, il sert à démarrer, à arrêter, et à remettre le chrono à zéro. Nota : pour remettre le chrono à zéro, appuyez sur l'interrupteur Chrono approprié (Throttle cut ou Trainer) et maintenez-le enfoncé pendant plus de 3 secondes. Pour sélectionner la fonction Timer Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis appuyez dessus.

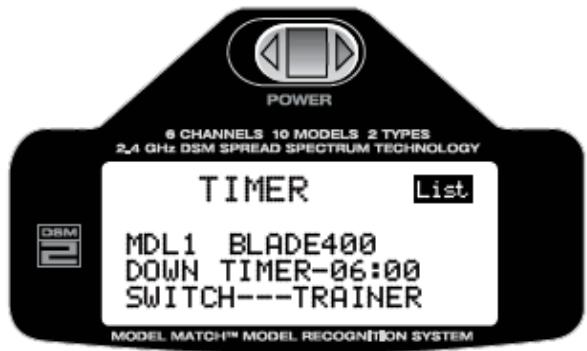

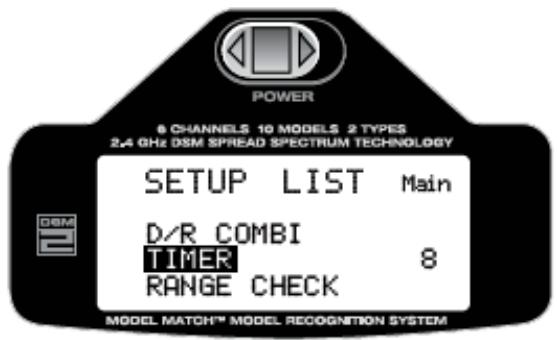

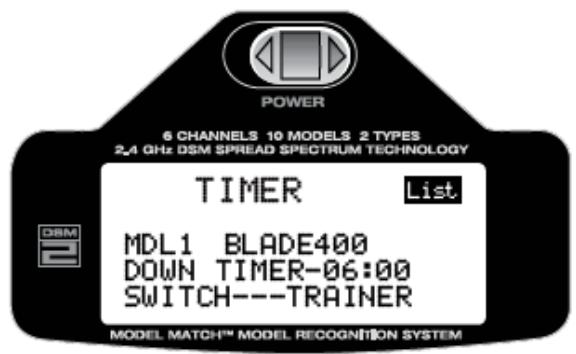

Tournez le roller pour mettre en surbrillance la fonction Timer désirée que vous souhaitez modifier. UP / Down – permet de sélectionner la fonction Chrono en compte à rebours ou à comptage progressif normale. TIME – en minutes ou en secondes Options d'interrupteur – Trainer ou Throttle Cut Une fois que la fonction désirée est mise en surbrillance, appuyez sur le roller pour accéder à la fonction. Tournez le roller pour modifier l'option ou la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

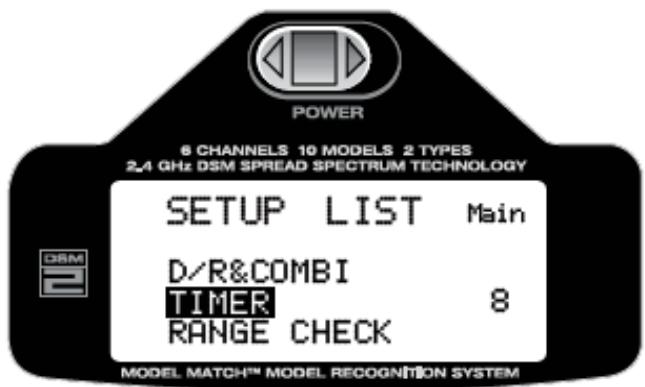

ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.

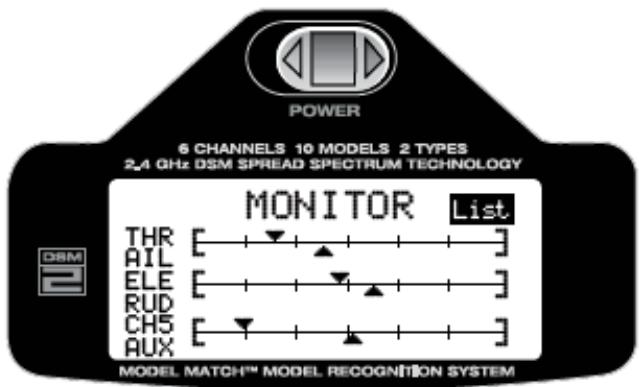

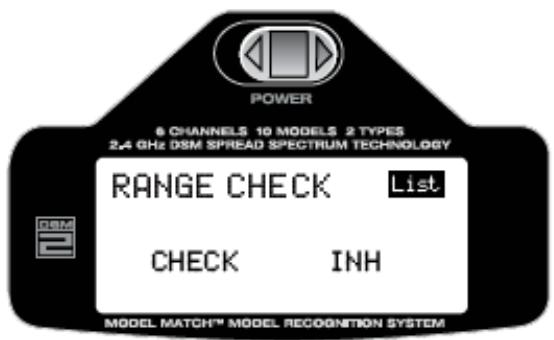

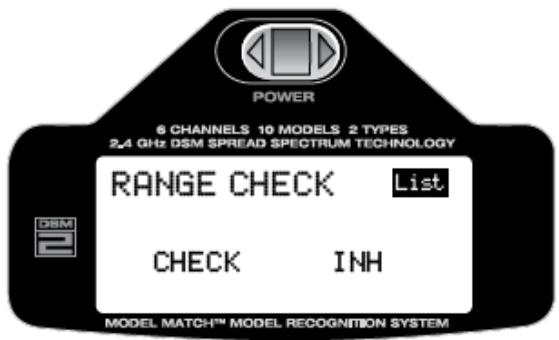

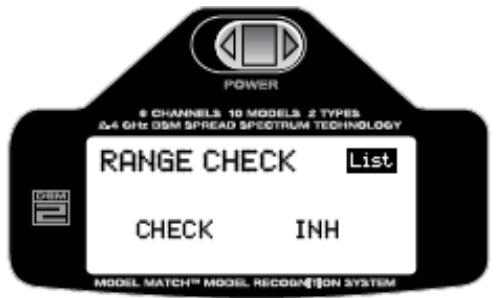

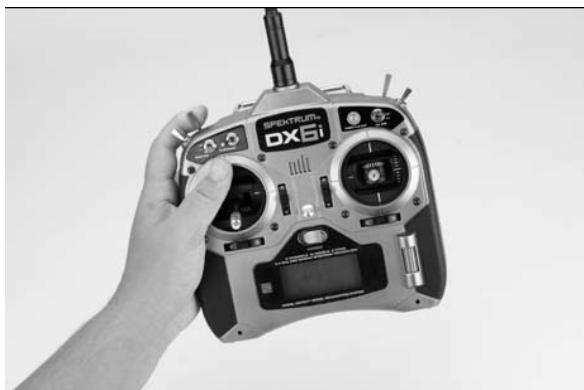

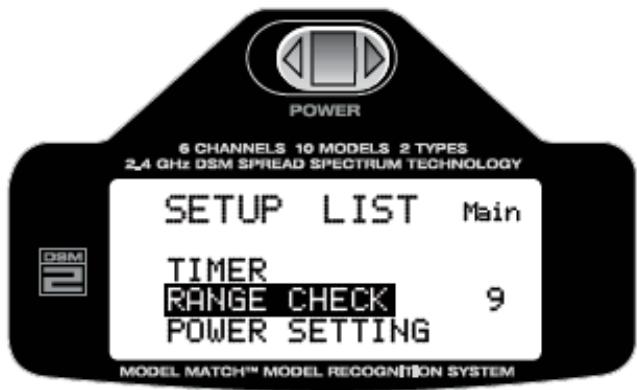

Pour contrôler la portée du DX6i
1. Le modèle étant au sol, éloignez-vous de 30 pas (environ 90 pieds) du modèle. 2. Tenez-vous face au modèle avec l'émetteur, dans votre position de vol normale. Mettez l'émetteur sur l'écran Test de portée (voir ci-dessus), puis appuyez sur l'interrupteur Ecolage (situé en haut de l'émetteur) et maintenez-le enfoncé. Cette action permet de réduire la puissance de sortie de l'émetteur. 3. Le bouton étant maintenu enfoncé, vous devriez avoir une maîtrise totale du modèle à une distance de 30 pas (90 pieds).
Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre POWER SETTING en surbrillance, puis appuyez dessus pour accéder à la fonction POWER setting.

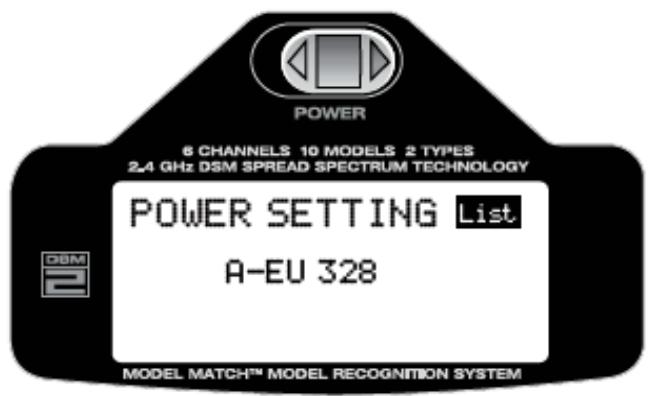

A-EU 328 dans les cas des pays de l'UE, situés en dehors des USA, et sélectionnez B-US 247 si le système est destiné à être utilisé aux Etats-Unis et dans les pays en dehors de l'UE. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

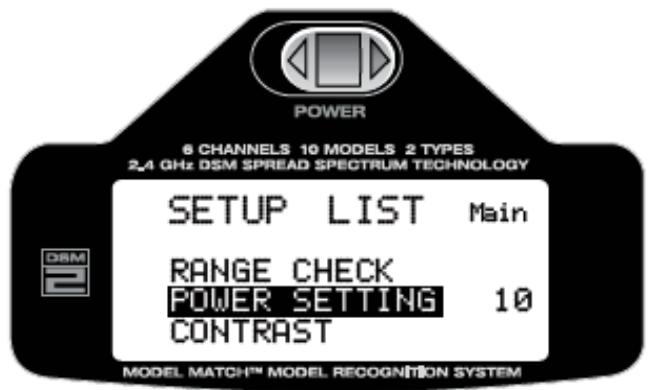

ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant sur le roller.

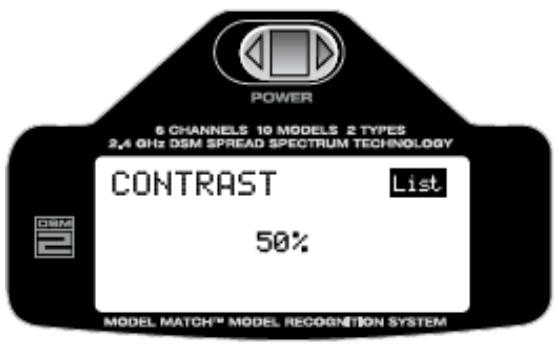

Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.
Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.

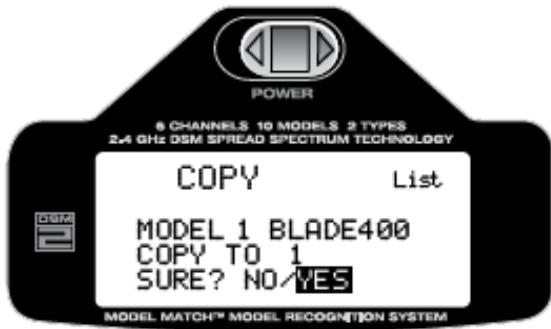

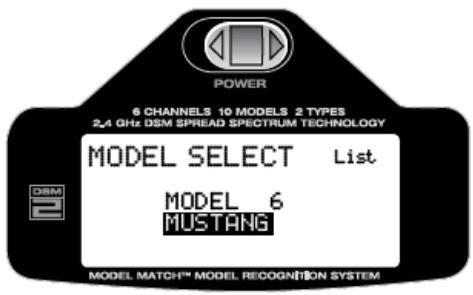

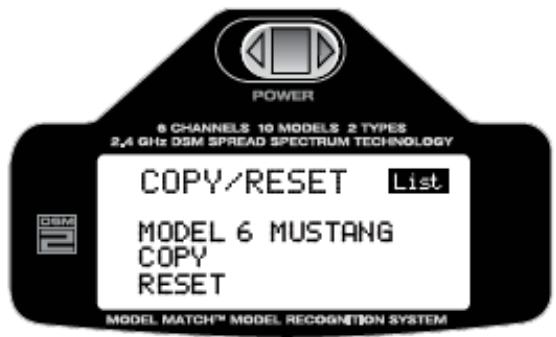

Lorsque la mémoire de modèle désirée a été sélectionnée, appuyez sur le roller pour mettre YES en surbrillance, à côté de SURE, et puis appuyez dessus pour copier le modèle sur la mémoire sélectionnée. Nota : il faut rappeler que la mémoire du modèle vers lequel vous effectuez la copie sera remplacée par la mémoire du nouveau modèle. Les informations de programmation du modèle vers lequel vous effectuez la copie seront effacées. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST. Pour exécuter un RESET Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur pour entrer dans la SETUP LIST. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis appuyez dessus.

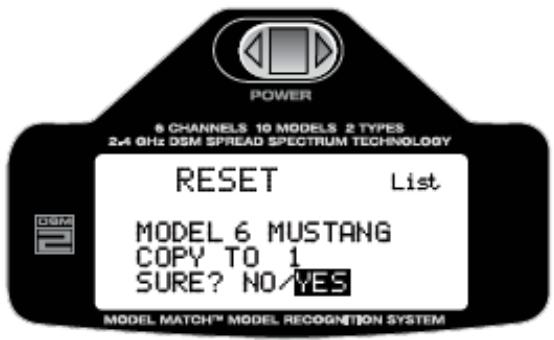

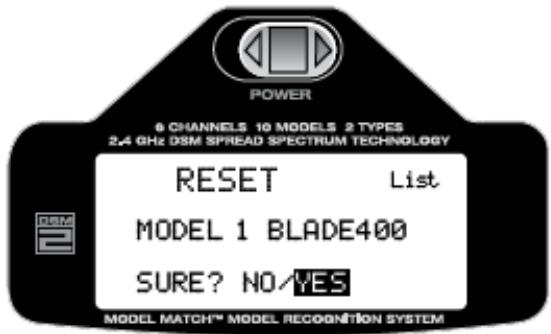

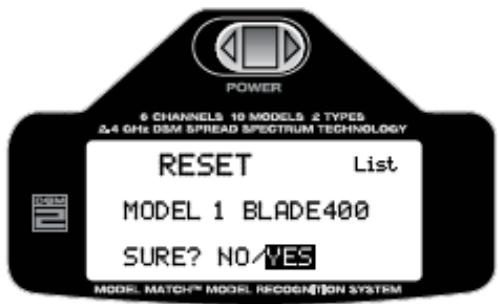

Ecran RESET Tournez le roller jusqu'à YES, à côté de SURE, et puis appuyez dessus pour réinitialiser le modèle aux paramètres par défaut de l'usine.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

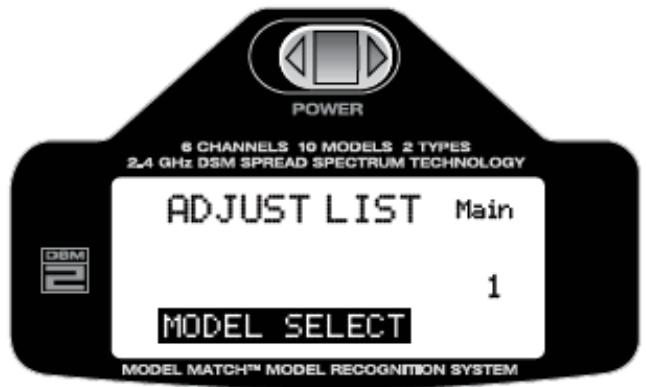

Une fois que le modèle désiré est affiché, appuyez sur le roller pour sélectionner la mémoire du modèle affiché. DOWNLOAD... va s'afficher pendant plusieurs secondes, et l'émetteur va produire un bip pour signaler que la modification du modèle a été exécutée. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Le cas échéant, utilisez le roller pour mettre MAIN en surbrillance, et appuyez sur le roller pour retourner à l'écran principal MAIN. Vous retournerez aussi à l'écran principal si vous débranchez d'abord l'émetteur et le rebranchez ensuite.
Le DX6i s’appuie sur la technologie brevetée ModelMatch™ qui empêche l'utilisateur de faire voler un modèle utilisant une mémoire incorrecte. Cette fonction peut éviter un endommagement des organes du servo, une rupture des tringles, voire un écrasement de l'appareil quand un utilisateur tente de faire voler un modèle utilisant une mémoire incorrecte. Principe de fonctionnement de ModelMatch La mémoire de chaque modèle individuel comporte son propre code intégré qui est transféré au récepteur au cours du processus de liaison (Binding). En réalité, le récepteur assimile le code correspondant à la mémoire du modèle spécifique qui a été sélectionné au cours de l'établissement de la liaison. Une fois que la liaison est établie, le récepteur ne fonctionnera que si la mémoire de ce modèle a été sélectionnée. Le récepteur refusera de se connecter si une mémoire de modèle différente (non concordante) a été sélectionnée. Cette fonctionnalité empêche l'utilisateur de faire voler un modèle utilisant une mémoire de modèle incorrecte. Il est possible de reprogrammer le récepteur pour qu'il opère avec n'importe quelle autre mémoire de modèle : pour cela, il suffit de rétablir la liaison avec l'émetteur programmé sur la mémoire de modèle désirée. Nota : le système refusera de se connecter si le récepteur est branché et si la mémoire correspondante du modèle n'a pas été sélectionnée. Dans ce cas, sélectionnez la mémoire correspondante du modèle, ou reconnectez la liaison du récepteur dans la mémoire du modèle actuel pour relancer l’opération.

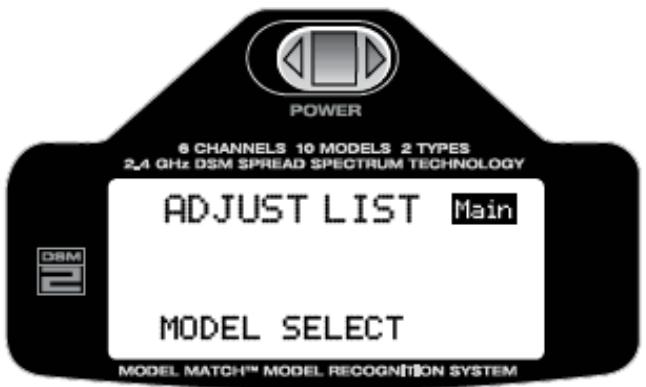

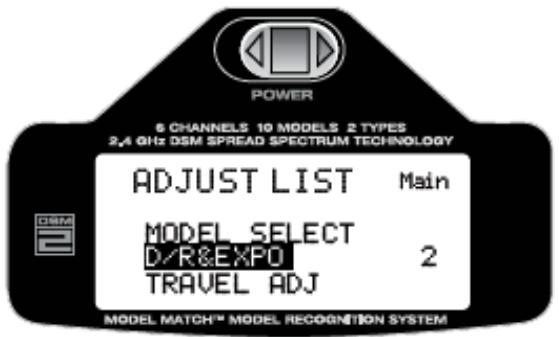

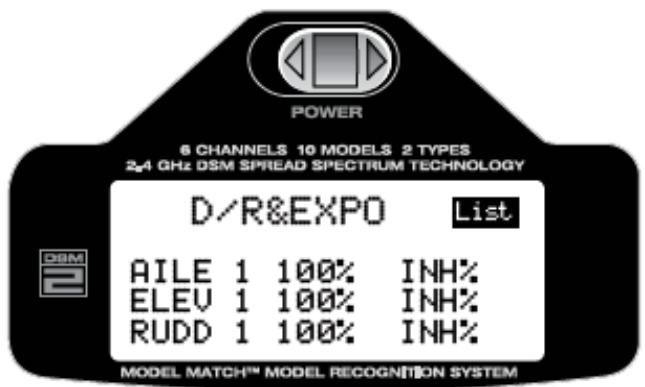

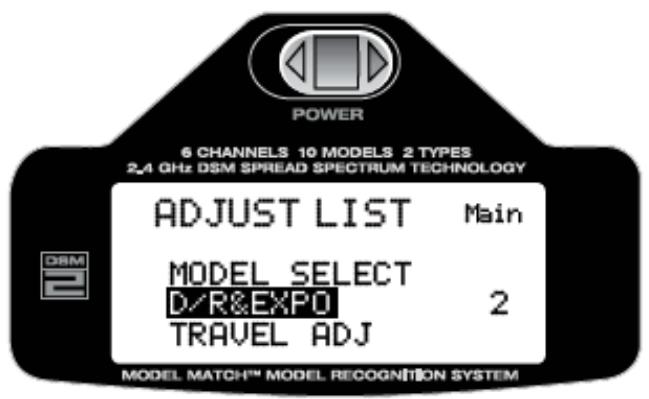

La fonction Dual Rate et Exponential permet à l'utilisateur de programmer deux régimes de commande et de les sélectionner avec un interrupteur. Les modes Dual rate et Expo sont disponibles sur les canaux Aileron, Elevator et Rudder. La modification de la valeur Dual Rate (double débattement) affecte non seulement l'autorisation de commande maximale, mais aussi la sensibilité globale de la commande. Un débattement élevé va produire une sensibilité globale élevée. Il est possible de personnaliser la sensibilité autour du centre à l'aide de la fonction Exponential afin de régler avec précision la sensation de commande. Les régimes Dual Rate et Expo peuvent être commandés par l'intermédiaire de leurs interrupteurs Dual Rate respectifs (Aileron, Elevator et Rudder) ou via un interrupteur commun (Aileron D/R, Elevator D/R, Rudder D/R ou l'interrupteur Gear). Reportezvous à l'écran COMBI SWITCH de la page 46 pour avoir davantage d'informations sur la manière de combiner les interrupteurs Dual Rate. Les valeurs Dual Rate sont réglables entre 0 et 100 %. Les réglages par défaut de l'usine sont de 100 % pour les positions 0 et 1 des interrupteurs. Les valeurs Exponential sont réglables entre moins (-)100 % et plus (+)100 %, alors que la valeur par défaut de l'usine est de 0 % ou INH (interdiction). Il est possible de sélectionner chaque position d'interrupteur pour lui attribuer le débattement faible ou élevé : il suffit pour cela de placer l'interrupteur sur la position désirée et de régler la valeur en conséquence. Nota : une valeur Expo négative (-) va augmenter la sensibilité autour du point mort, tandis qu'une valeur Expo positive (+) va diminuer la sensibilité autour du point mort. Normalement, on utilise une valeur positive pour désensibiliser la réaction de la commande autour du point mort. Pour régler les valeurs Dual Rate et Expo L'émetteur étant déjà branché, et l'écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.
Déplacez l'interrupteur D/R respectif sur la position désirée (0 ou 1) que vous souhaitez modifier. Tournez le roller pour mettre en surbrillance la valeur EXPO ou D/R du canal désiré que vous souhaitez régler. Appuyez sur le roller pour accéder à la valeur D/R ou EXPO. Tournez le roller pour régler la valeur D/R ou Expo. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus. Il est possible de combiner, sur un seul interrupteur, les fonctions Dual Rate et Expo pour Aileron, Elevator et Rudder, ce qui procure davantage de praticité car on peut sélectionner un débattement élevé ou un débattement faible avec un seul interrupteur. Pour les choix disponibles, veuillez vous reporter au paragraphe COMBI SWITCH de la page 46.

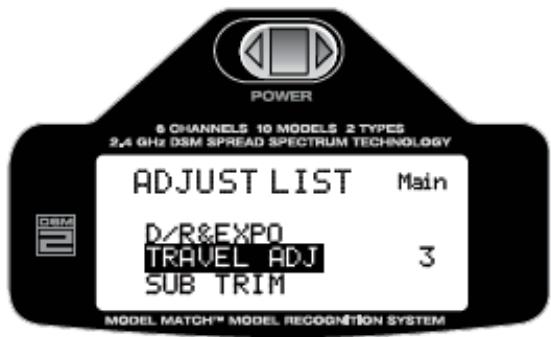

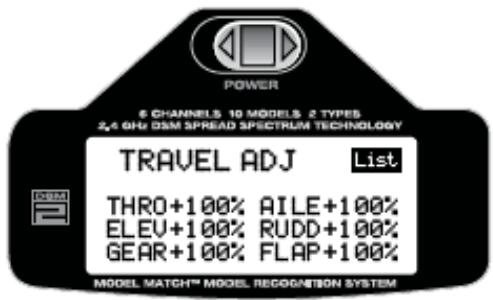

Tournez le roller pour mettre en surbrillance la valeur du canal désiré que vous souhaitez régler. Appuyez sur le roller pour accéder à la valeur Travel adjust. Tournez le roller pour régler la valeur Travel adjust. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

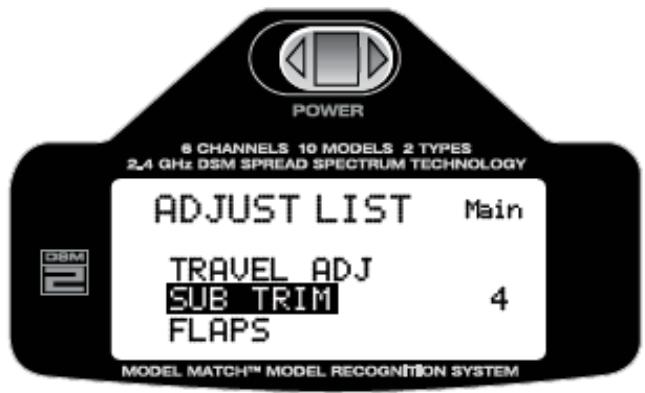

• THRO : Gaz • AILE : Aileron • ELEV : Profondeur Tournez le ROLLER vers la droite jusqu'à ce que SUB TRIM soit mis en surbrillance sur l'écran.

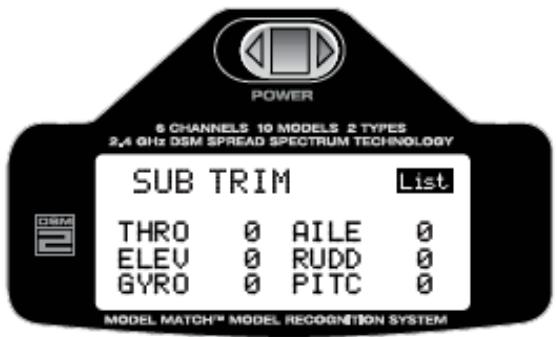

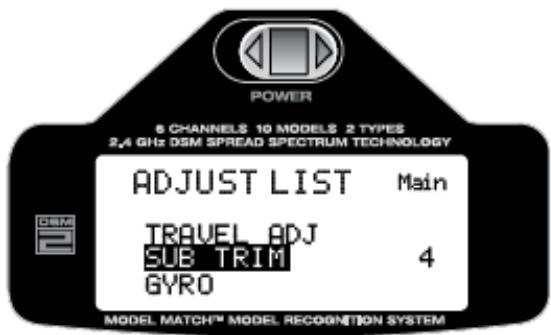

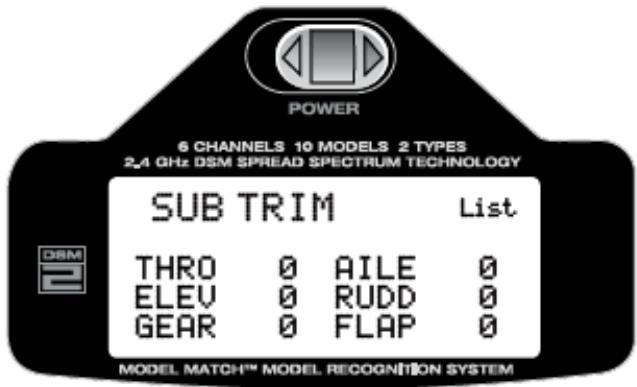

Appuyez sur le roller pour accéder à la valeur Sub trim. Tournez le roller pour régler la valeur Sub trim. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.
ADJUST LIST, puis en faisant défiler ADJUST LIST, à l'aide du roller afin de mettre SETUP LIST en surbrillance, puis en appuyant sur le roller.
Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

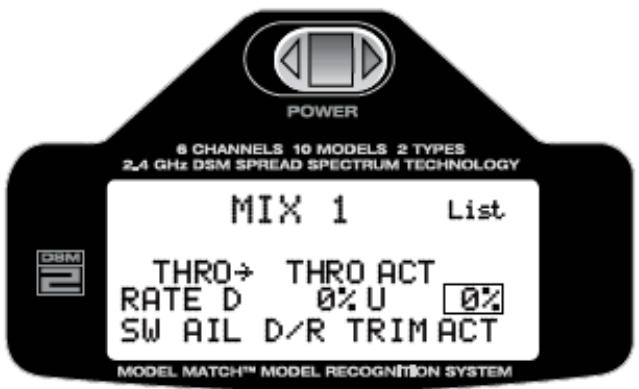

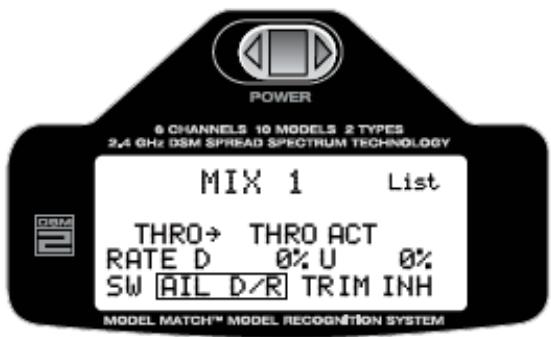

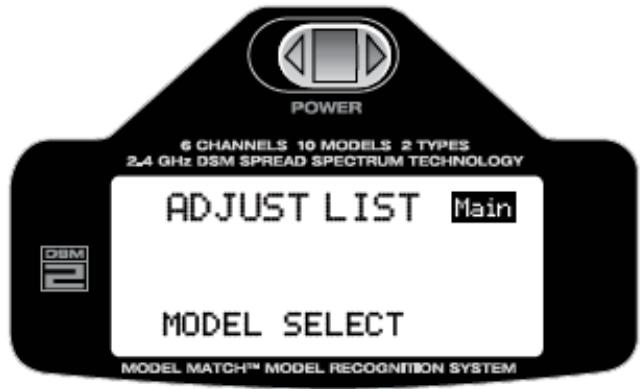

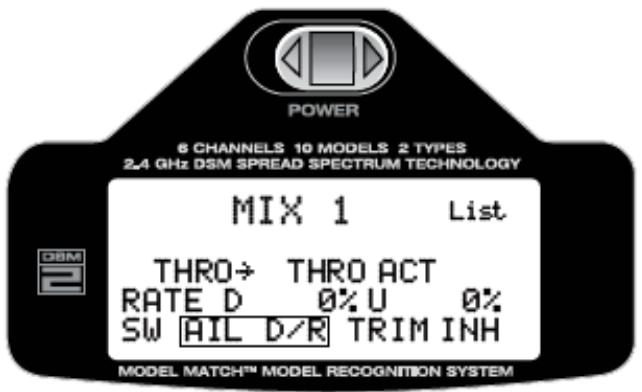

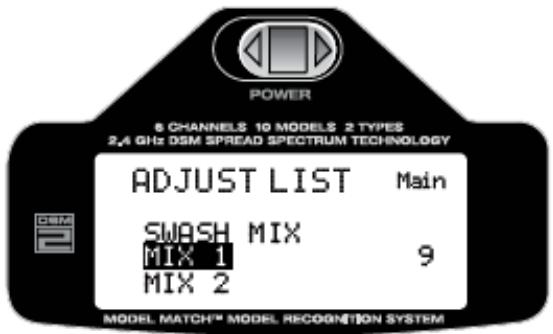

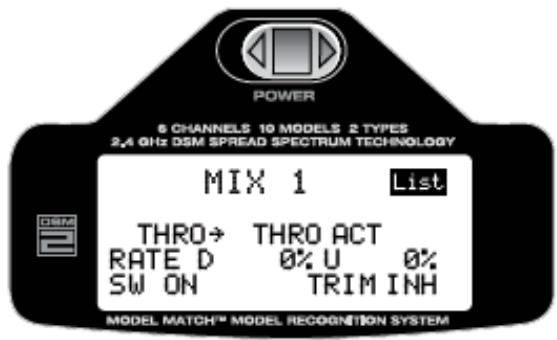

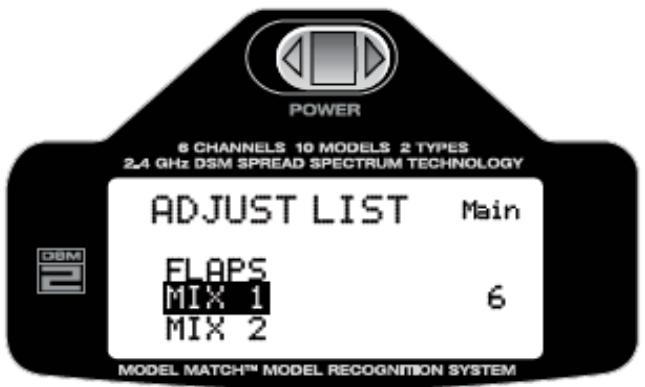

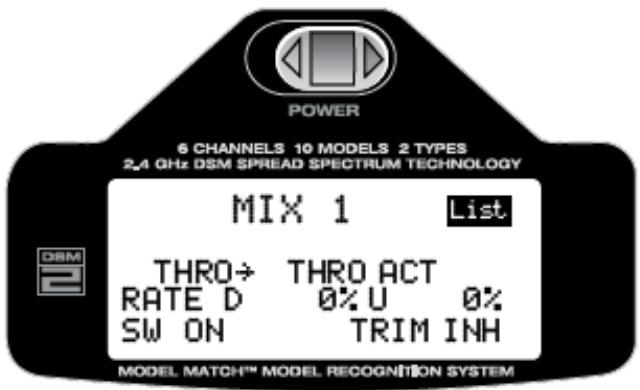

Pour accéder aux MIX 1 ou MIX 2 programmables L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.

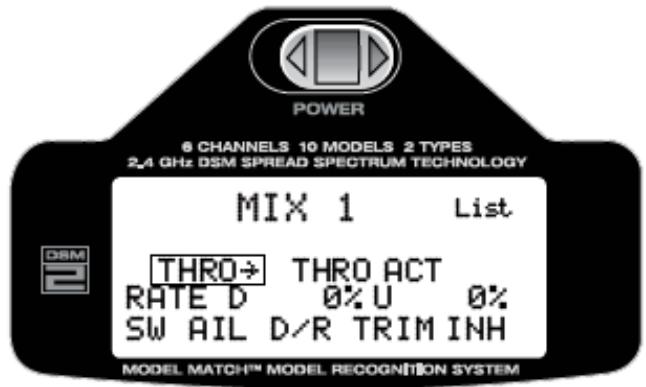

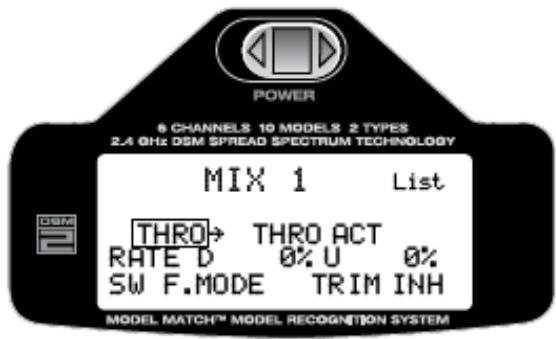

Tournez le roller pour mettre en surbrillance le canal maître (gauche) sur l'écran.
Tournez le roller pour sélectionner le canal esclave désiré. • THRO : Gaz • AILE : Aileron • ELEV : Profondeur Appuyez sur le roller pour accéder à la valeur du débattement. Tournez le roller pour régler les valeurs de Mix désirées. Notez que des valeurs positives (+) et négatives (-) sont admissibles, et qu'elles affectent le sens du mouvement du servo esclave. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur.
ON – Activé en permanence GEAR – interrupteur Gear vers l'avant FLAP – interrupteur Flap abaissé AIL D/R – interrupteur Aileron Dual Rate relevé Appuyez sur le roller pour accéder à la fonction Switch selection. Tournez le roller pour sélectionner l'interrupteur désiré. Une fois que l'interrupteur désiré a été programmé, appuyez sur le roller pour désélectionner la valeur.

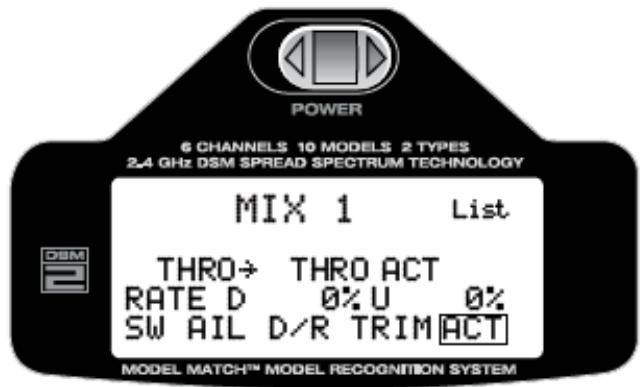

Tournez le roller pour sélectionner ACT (activer) ou INH (interdire). Une fois que la fonction Trim a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

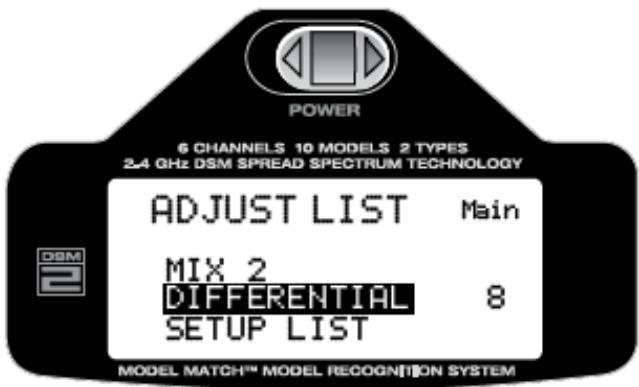

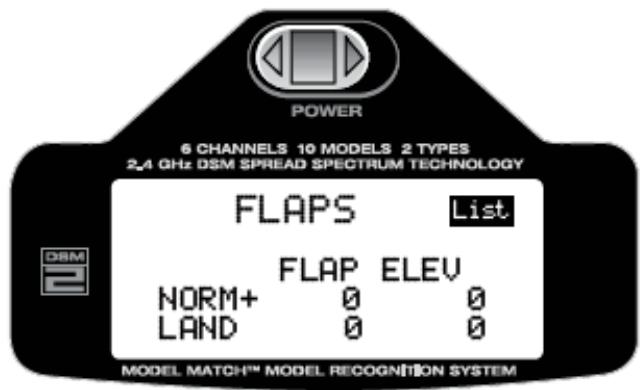

L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.

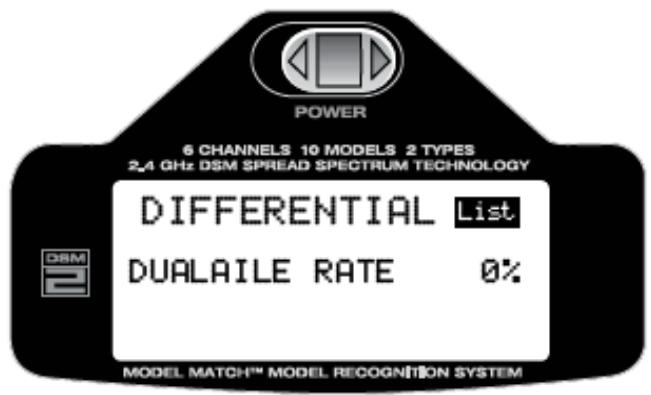

Appuyez sur le roller pour accéder à la valeur Differential. Tournez le roller pour régler la valeur Differential. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

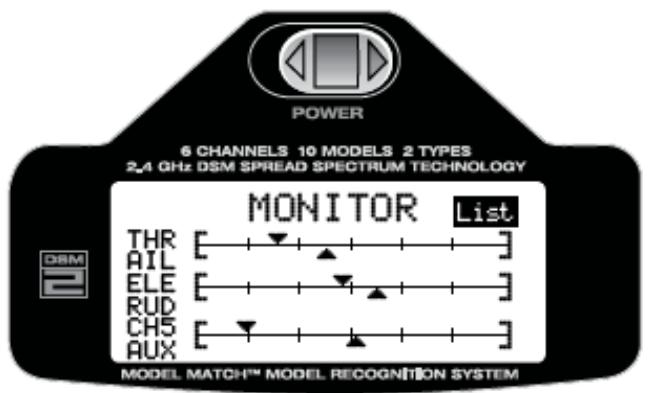

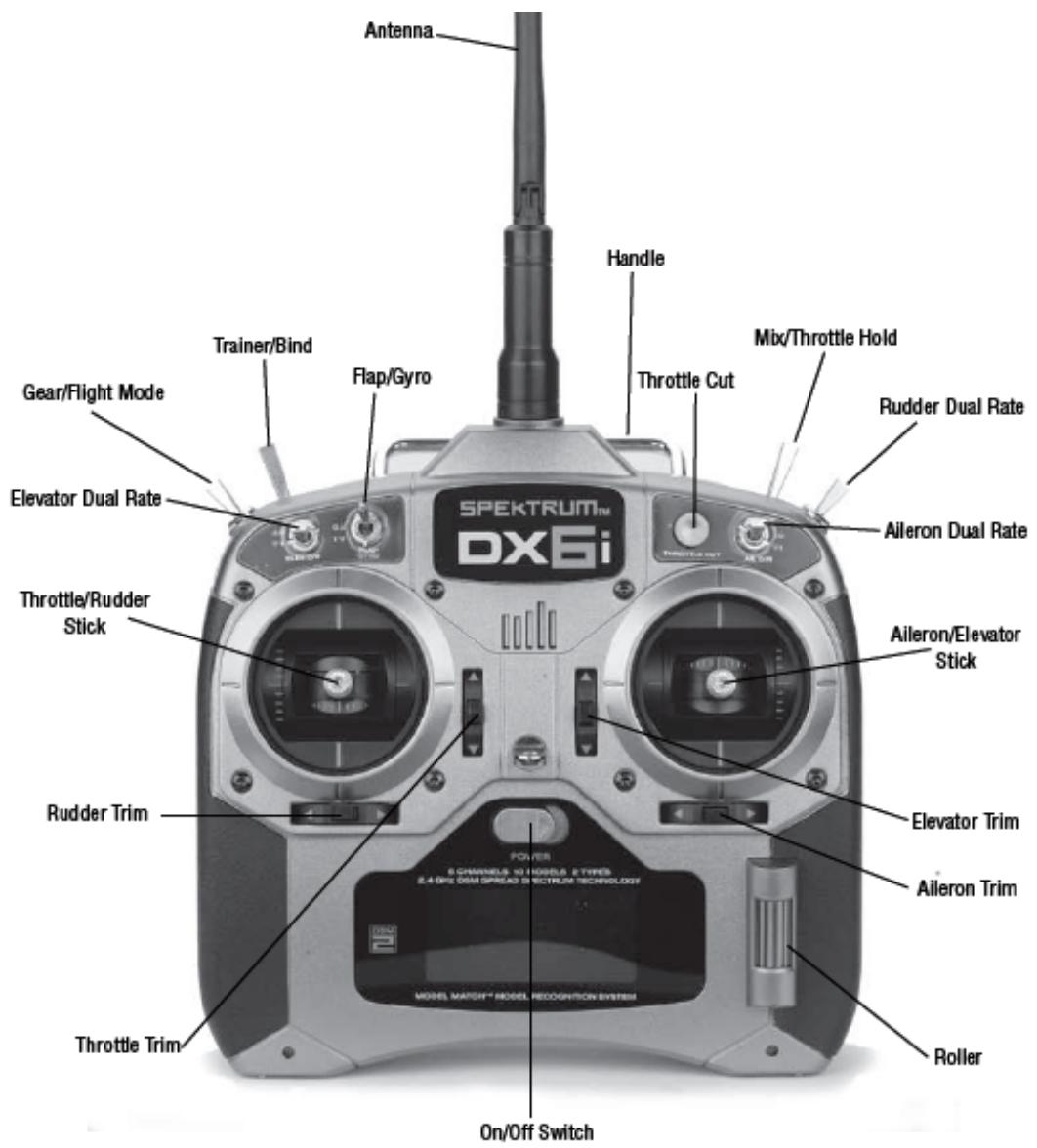

Identification et emplacement des commandes Antennea Dérive, double régime Mix/mMaintien gaz Une alarme sonore se déclenche et la barre Tension clignote, si la tension de la batterie chute en dessous de 4,3 Volts.
Lorsque le DX6i est utilisé en mode Hélicoptère, un système d'avertissement intervient pour éviter les démarrages à chaud (c.à-d. un démarrage accidentel à pleins gaz) lorsque l'interrupteur Power est initialement mis en position ON. Lorsque l'interrupteur mode de vol (Flight mode) ou de maintien des gaz (Throttle hold) est activé, l'utilisateur entendra une alarme sonore et verra s'afficher un message d'avertissement sur l'écran à cristaux liquides. L'afficheur revient à l'état normal une fois que tous les interrupteurs ont été remis à leur position normale.
• Appuyez et relâchez le roller pour accéder à la fonction sélectionnée et pour y entrer • Tournez le roller pour modifier les valeurs ou les sélections Pour accéder à l'écran principal : L'écran principal s'affiche chaque fois que l'émetteur est branché. Pour retourner à l'écran principal : A partir de l'écran SETUP LIST ou SETUP LIST, appuyez sur le roller et maintenez-le enfoncé plus de trois secondes, puis relâchez-le et l'affichage réapparaît sur l'écran principal. Pour retourner à l'écran LIST ou SETUP : A partir de l'un quelconque des écrans des fonctions du programme, appuyez sur le roller et maintenez-le enfoncé plus de trois secondes, puis relâchez-le et l'affichage réapparaît sur l'écran LIST ou SETUP.
ADJUST LIST, puis en faisant défiler ADJUST LIST en tournant le roller afin de mettre SETUP LIST en surbrillance ; puis appuyez dessus et SETUP LIST s'affichera. Pour sortir de SETUP LIST Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Le cas échéant, tournez le roller pour mettre MAIN en surbrillance dans le coin supérieur droit, puis appuyez dessus pour que le programme s’affiche à nouveau sur l'écran principal. L'émetteur réapparaît sur l'écran principal si vous débranchez d'abord l'émetteur et le rebranchez ensuite.

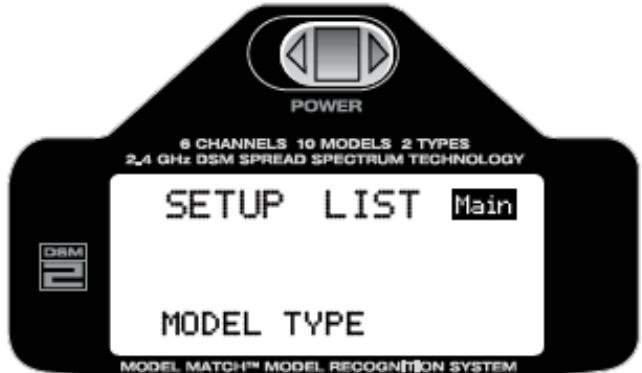

ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis appuyez dessus. MODEL TYPE apparaît à la section inférieure de l'écran.
Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

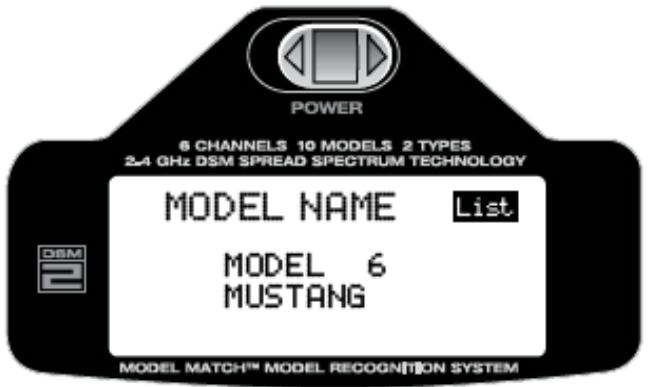

La fonction Model Name permet de saisir le nom du modèle et de l’affecter à une mémoire spécifique, ce qui permet d'identifier facilement le programme de chaque modèle. Le nom de chaque modèle est affiché sur l'écran principal lorsque le modèle concerné est sélectionné. L'utilisateur dispose de huit caractères, pouvant être constitués de chiffres et de lettres. Pour entrer dans la fonction MODEL NAME Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant sur le roller. MODEL TYPE apparaît à la section inférieure de l'écran.
Tournez le roller pour faire défiler les lettres/chiffres. Une fois que le chiffre désiré est sélectionné, appuyez sur le roller pour attribuer ce chiffre à la position sélectionnée. Répétez ce processus pour finir d’affecter le nom du modèle, puis mettez OK! en surbrillance lorsque vous avez terminé. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.
ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

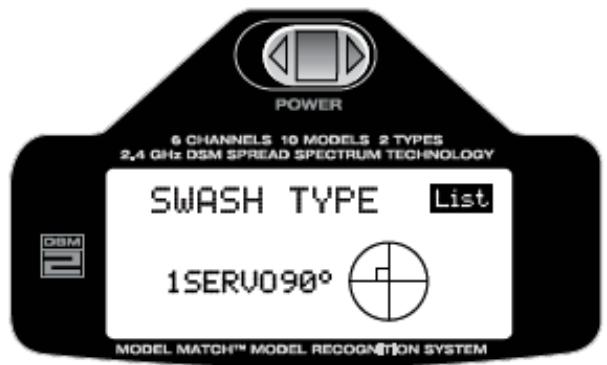

Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

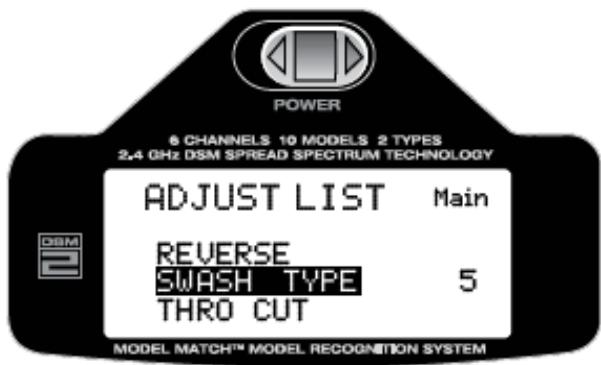

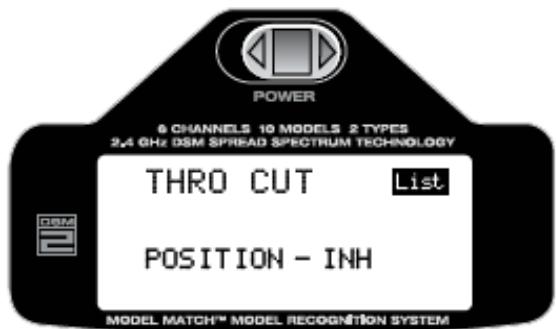

Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

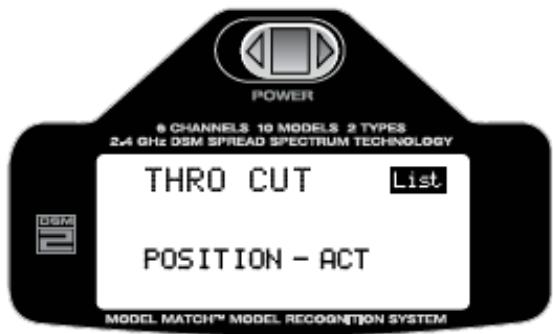

Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

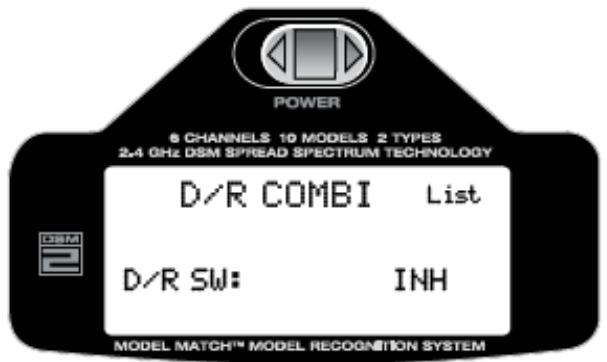

Dérive en double débattement et Exponentielle à l'un des quatre interrupteurs communs. De cette manière, un seul interrupteur permettra à l'utilisateur d'accéder aux doubles débattements/valeurs Expo pour les 3 canaux. Pour accéder à l'affectation Dual Rate Combi Pour accéder à la fonction Dual Rate Combi, tournez le roller pour mettre D/R COMBI en surbrillance, puis appuyez dessus pour accéder à la fonction Dual Rate Combi.
Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST. Nota : si vous sélectionnez INH, les fonctions Aileron, Elevator et Rudder dual rate et Expo vont opérer de façon indépendante grâce à leurs interrupteurs respectifs.
Bouton Trainer Timer – quand programmé, il sert à arrêter, à démarrer et à remettre le chrono à zéro. Bouton Throttle Cut – quand programmé, il sert à démarrer, à arrêter, et à remettre le chrono à zéro. Nota : pour remettre le chrono à zéro, appuyez sur l'interrupteur Chrono approprié (Throttle cut ou Trainer) et maintenez-le enfoncé pendant plus de 3 secondes. Pour sélectionner la fonction Timer (Chrono) Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran.
ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis appuyez dessus.
Tournez le roller pour mettre TIMER en surbrillance, puis appuyez dessus pour accéder à la fonction Timer.
Tournez le roller pour mettre en surbrillance la fonction Timer désirée que vous souhaitez modifier. Up / Down – permet de sélectionner la fonction Chrono en compte à rebours ou à comptage progressif normal. Time – en minutes ou en secondes. Options d'interrupteur – Trainer ou Throttle Cut. Une fois que la fonction désirée est mise en surbrillance, appuyez sur le roller pour accéder à la fonction. Tournez le roller pour modifier l'option ou la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.
ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Pour contrôler la portée du DX6i
1. Le modèle étant au sol, éloignez-vous de 30 pas (environ 90 pieds) du modèle. 2. Tenez-vous face au modèle avec l'émetteur, dans votre position de vol normale. Mettez l'émetteur sur l'écran Test de portée (voir ci-dessus), puis appuyez sur l'interrupteur Ecolage (situé en haut de l'émetteur) et maintenez-le enfoncé. Cette action permet de réduire la puissance de sortie de l'émetteur. 3. L'interrupteur Ecolage étant maintenu enfoncé, vous devriez avoir une maîtrise totale du modèle à une distance de 30 pas (90 pieds).

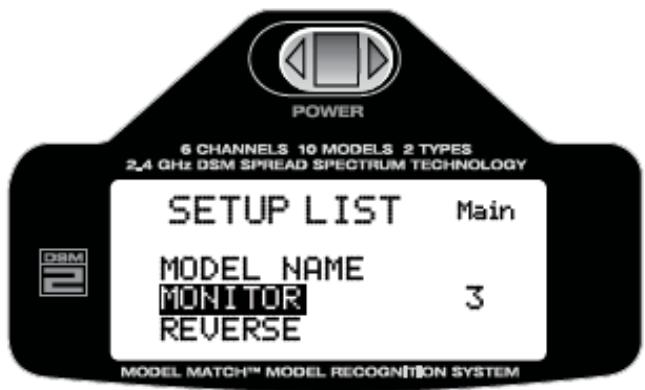

Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran. Le cas échéant, il est possible d'accéder à Setup List à partir de l'écran principal, en appuyant sur le roller pour accéder à ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre POWER SETTING en surbrillance, puis appuyez dessus pour accéder à la fonction POWER setting.
Tournez maintenant le roller pour sélectionner A-EU 328 dans les cas des pays de l'UE, et sélectionnez B-US 247 si le système est destiné à être utilisé aux Etats-Unis et dans les pays en dehors de l'UE. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

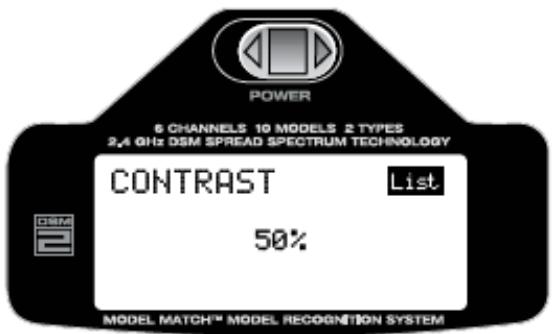

ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant sur le roller.
Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

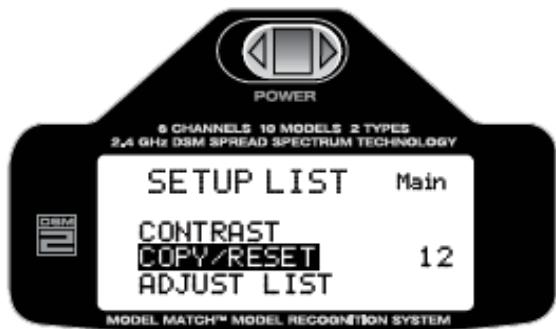

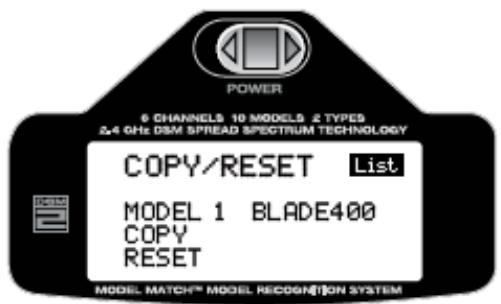

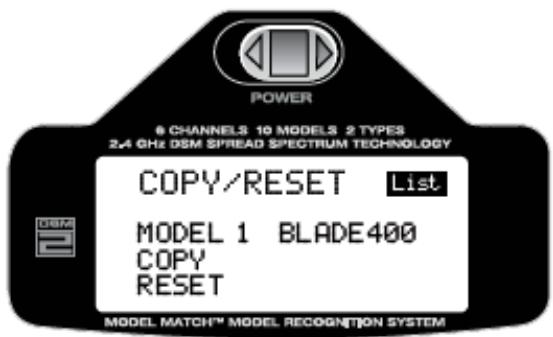

ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant sur le roller. Ecran SETUP LIST Tournez le roller pour mettre COPY/RESET en surbrillance, puis appuyez dessus pour accéder à la fonction COPY/RESET.
Lorsque la mémoire de modèle désirée a été sélectionnée, appuyez sur le roller et tournez-le pour mettre YES en surbrillance, à côté de SURE, et puis appuyez dessus pour copier le modèle vers la mémoire sélectionnée. Nota : il faut rappeler que la mémoire du modèle vers lequel vous effectuez la copie sera remplacée par la mémoire du nouveau modèle. Les informations de programmation du modèle vers lequel vous effectuez la copie seront effacées. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST. Pour exécuter un RESET Appuyez sur le ROLLER et maintenez-le enfoncé, tout en branchant l’émetteur pour entrer dans la SETUP LIST. Relâchez le roller lorsque SETUP LIST s'affiche sur l'écran.
ADJUST LIST, puis en faisant défiler ADJUST LIST, en tournant le roller afin de mettre SETUP LIST en surbrillance, puis en appuyant dessus.
Ecran RESET Tournez le roller jusqu'à YES, à côté de SURE, et puis appuyez dessus pour réinitialiser le modèle aux paramètres par défaut de l'usine. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à SETUP LIST Tournez le roller pour mettre en surbrillance LIST dans le coin supérieur droit, puis appuyez dessus et le programme réapparaît sur l’écran SETUP LIST.

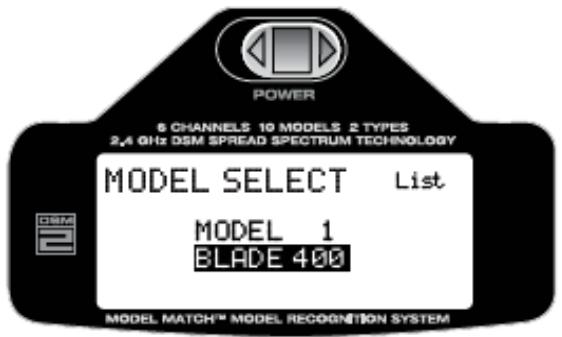

Une fois que le modèle désiré est affiché, appuyez sur le roller pour sélectionner la mémoire du modèle affiché. DOWNLOAD... va s'afficher pendant plusieurs secondes, et l'émetteur va produire un bip pour signaler que la modification du modèle a été exécutée. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Le cas échéant, utilisez le roller pour mettre MAIN en surbrillance, et appuyez dessus pour retourner à l'écran principal MAIN. Vous retournerez aussi à l'écran principal si vous débranchez d'abord l'émetteur et le rebranchez ensuite.
Le DX6i s’appuie sur la technologie brevetée ModelMatch™ qui empêche l'utilisateur de faire voler un modèle utilisant une mémoire incorrecte. Cette fonction peut éviter un endommagement des organes du servo, une rupture des tringles, voire un écrasement de l'appareil quand un utilisateur tente de faire voler un modèle utilisant une mémoire incorrecte. Principe de fonctionnement de ModelMatch La mémoire de chaque modèle individuel comporte son propre code intégré qui est transféré au récepteur au cours du processus de liaison (Binding). En réalité, le récepteur assimile le code correspondant à la mémoire du modèle spécifique qui a été sélectionné au cours de l'établissement de la liaison. Une fois que la liaison est établie, le récepteur ne fonctionnera que si la mémoire de ce modèle a été sélectionnée. Le récepteur refusera de se connecter si une mémoire de modèle différente (non concordante) a été sélectionnée. Cette fonctionnalité empêche l'utilisateur de faire voler un modèle utilisant une mémoire de modèle incorrecte. Il est possible de reprogrammer le récepteur pour qu'il opère avec n'importe quelle autre mémoire de modèle : pour cela, il suffit de rétablir la liaison avec l'émetteur programmé sur la mémoire de modèle désirée. Nota : le système refusera de se connecter si le récepteur est branché et si la mémoire correspondante du modèle n'a pas été sélectionnée. Dans ce cas, sélectionnez la mémoire correspondante du modèle, ou reconnectez la liaison du récepteur dans la mémoire du modèle actuel pour relancer l’opération.
La fonction Dual Rate et Exponential permet à l'utilisateur de programmer deux régimes de commande et de les sélectionner avec un interrupteur. Les modes Dual rate et Expo sont disponibles sur les canaux Aileron, Elevator et Rudder. La modification de la valeur Dual Rate (double débattement) affecte non seulement l'autorisation de commande maximale, mais aussi la sensibilité globale de la commande. Un débattement élevé va produire une sensibilité globale élevée. Il est possible de personnaliser la sensibilité autour du centre à l'aide de la fonction Exponential afin de régler avec précision la sensation de commande. Les régimes Dual Rate et Expo peuvent être commandés par l'intermédiaire de leurs interrupteurs Dual Rate respectifs (Aileron, Elevator et Rudder) ou via un interrupteur commun (Aileron D/R, Elevator D/R, Rudder D/R ou l'interrupteur Gear). Reportezvous à l'écran COMBI SWITCH de la page 46 pour avoir davantage d'informations sur la manière de combiner les interrupteurs Dual Rate. Les valeurs Dual Rate sont réglables entre 0 et 100 %. Les réglages par défaut de l'usine sont de 100 % pour les positions 0 et 1 des interrupteurs. Les valeurs Exponential sont réglables entre moins (-)100 % et plus (+)100 %, alors que la valeur par défaut de l'usine est de 0 % ou INH (interdiction). Il est possible de sélectionner chaque position d'interrupteur pour lui attribuer le débattement faible ou élevé : il suffit pour cela de placer l'interrupteur sur la position désirée et de régler la valeur en conséquence. Nota : une valeur Expo négative (-) va augmenter la sensibilité autour du point mort, tandis qu'une valeur Expo positive (+) va diminuer la sensibilité autour du point mort. Normalement, on utilise une valeur positive pour désensibiliser la réaction de la commande autour du point mort. Pour régler les valeurs Dual Rate et Expo L'émetteur étant déjà branché, et l'écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.
Déplacez l'interrupteur D/R respectif sur la position désirée (0 ou 1) que vous souhaitez modifier. Tournez le roller pour mettre en surbrillance la valeur EXPO ou D/R du canal désiré que vous souhaitez régler. Appuyez sur le roller pour accéder à la valeur D/R ou EXPO. Tournez le roller pour régler la valeur D/R ou EXPO. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus. Il est possible de combiner, sur un seul interrupteur, les fonctions Dual Rate et Expo pour Aileron, Elevator et Rudder, ce qui procure davantage de praticité car on peut sélectionner un débattement élevé ou un débattement faible par un seul interrupteur. Pour les choix disponibles, veuillez vous reporter au paragraphe COMBI SWITCH de la page 93.

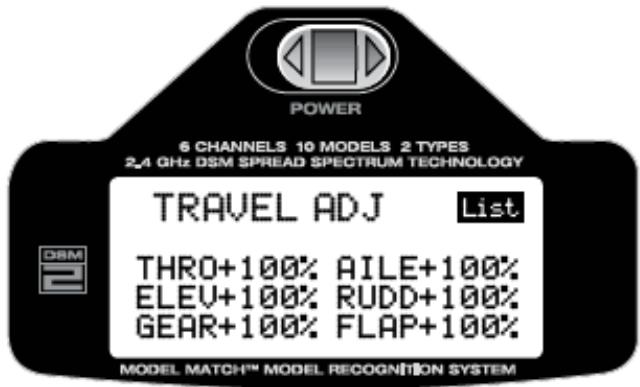

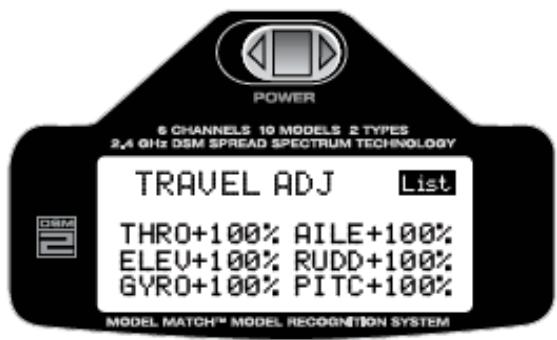

Tournez le roller pour mettre en surbrillance la valeur du canal désiré que vous souhaitez régler. Appuyez sur le roller pour accéder à la valeur Travel adjust. Tournez le roller pour régler la valeur Travel adjust. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.
• THRO : Gaz • AILE : Aileron • ELEV : Profondeur Tournez le ROLLER vers la droite jusqu'à ce que SUB TRIM soit mis en surbrillance sur l'écran.
Appuyez sur le roller pour accéder à la valeur Sub trim. Tournez le roller pour régler la valeur Sub trim. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

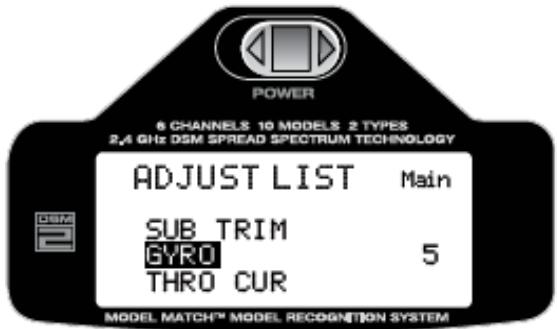

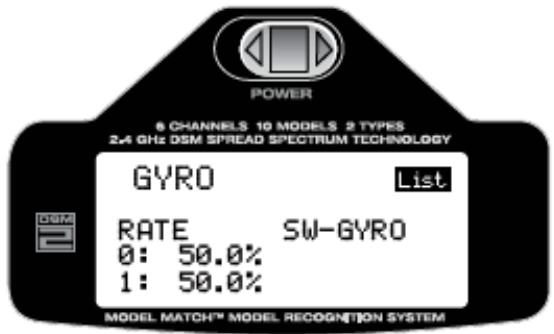

Appuyez sur le roller pour accéder à la valeur ou au débattement sélectionné. Tournez le roller pour sélectionner les valeurs de la position de l'interrupteur, à savoir 0 ou 1.
Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

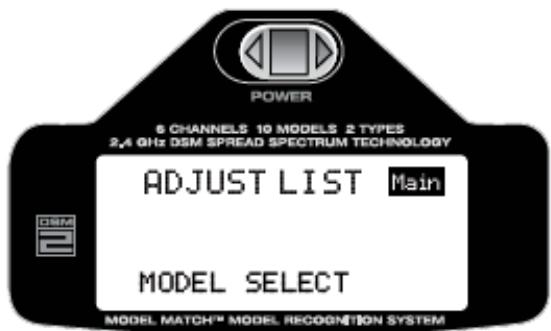

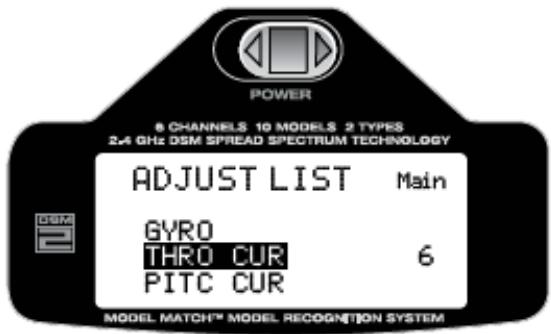

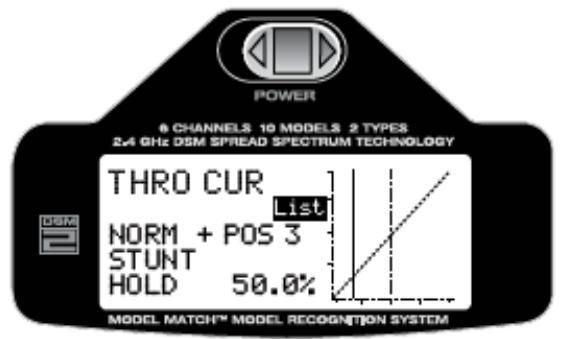

Il est possible de régler indépendamment chacune de ces cinq (5) positions de la courbe des gaz dans une gamme de 0 à 100 %. Ces cinq (5) positions correspondent à la position du stick des gaz. L'émetteur a été préréglé en usine à la courbe des gaz représentée par une ligne pleine sur la Figure ci-dessous. Vous pourrez activer les points individuels et les augmenter et/ou les diminuer pour les adapter à vos propres besoins. Pour accéder à la fonction Throttle Curve L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.

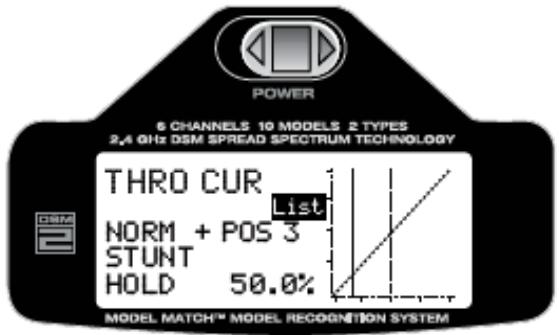

Les options pour les positions sont les suivantes : L= Position du stick pour Gaz faibles 2= Position de stick à 25 % 3= Position de stick à 50 % 4= Position de stick à 75 % H= Position de stick pour Pleins Gaz Après avoir sélectionné la position de votre choix, appuyez sur le roller pour accéder à la valeur Throttle.
Une fois que la valeur désirée a été programmée, appuyez sur le roller pour la désélectionner. Nota : en mode Throttle Hold, la courbe des gaz est linéaire ce qui représente un état de maintien (Hold). Il est possible de régler la position Hold en employant les valeurs indiquées ci-dessus. Répétez cette étape pour toutes les positions du stick et pour les modes de vol. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.
Le levier de compensation des gaz est uniquement actif lorsque l'interrupteur du mode de vol se trouve en position "Normal". La compensation des gaz sert à augmenter ou à diminuer les tr/min du moteur, afin d'obtenir un ralenti fiable en mode "Normal". Notez que le levier de compensation des gaz n'a aucun effet dans le mode de vol 1 (acrobatique), ni dans le mode Throttle Hold.

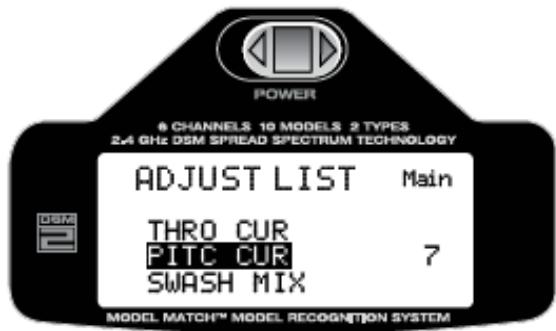

L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.

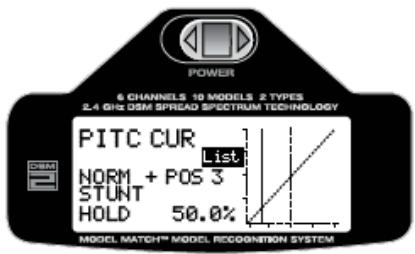

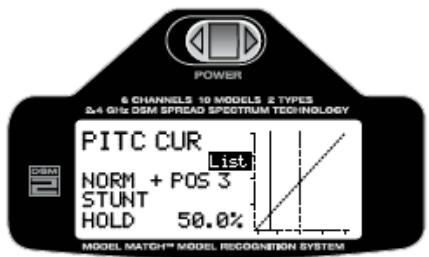

Les options pour les positions sont les suivantes : L= Position du stick pour Gaz faibles 2= Position de stick à 25 % 3= Position de stick à 50 % 4= Position de stick à 75 % H= Position de stick pour Pleins Gaz Après avoir sélectionné la position de votre choix, appuyez sur le roller pour accéder à la valeur Pitch.
Une fois que la valeur désirée a été programmée, appuyez sur le roller pour la désélectionner. Répétez cette étape pour toutes les positions du stick et pour les modes de vol. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

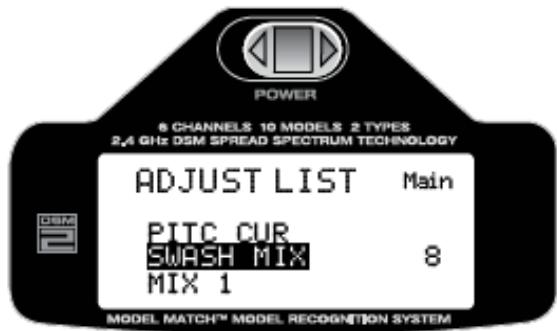

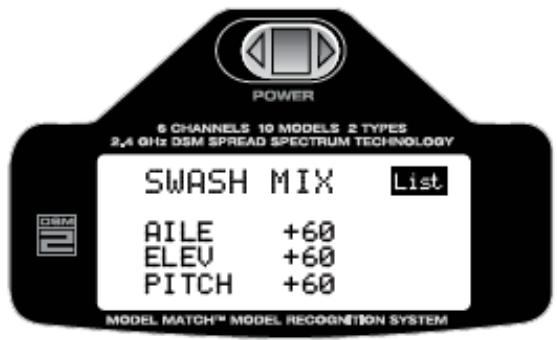

87) pour modifier le sens des servos individuels, conjointement avec des valeurs de Swashplate Mix positives ou négatives afin d'inverser le sens de tous les servos associés à la fonction en question, ce qui vous permettra d'obtenir le sens de déplacement correct du plateau oscillant. Pour accéder à la fonction Swashplate Mix L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.
Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.
L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.
Tournez le roller pour mettre en surbrillance le canal maître (gauche) sur l'écran.
Tournez le roller pour sélectionner le canal maître désiré. • THRO : Gaz • AILE : Aileron • ELEV : Profondeur Tournez le roller pour sélectionner le canal esclave désiré. • THRO : Gaz • AILE : Aileron • ELEV : Profondeur Appuyez sur le roller pour accéder à la valeur du débattement. Tournez le roller pour régler les valeurs de Mix désirées. Notez que des valeurs positives (+) et négatives (-) sont admissibles, et qu'elles affectent le sens du mouvement du servo esclave. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur.
ON – activé en permanence F MODE – interrupteur F vers l'avant GYRO – interrupteur Gyro abaissé AIL D/R – interrupteur Aileron dual rate relevé Appuyez sur le roller pour accéder à la fonction Switch selection. Tournez le roller pour sélectionner l'interrupteur désiré. Une fois que l'interrupteur désiré a été programmé, appuyez sur le roller pour désélectionner la valeur.
Tournez le roller pour sélectionner ACT (activer) ou INH (interdire). Une fois que la fonction Trim a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.

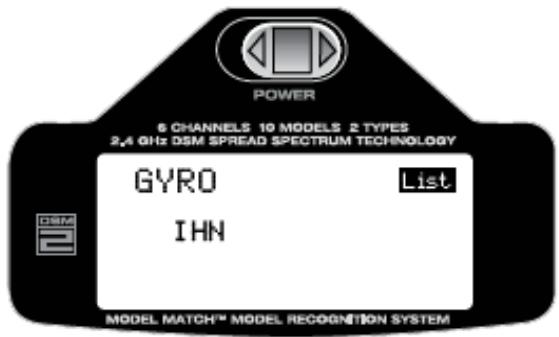

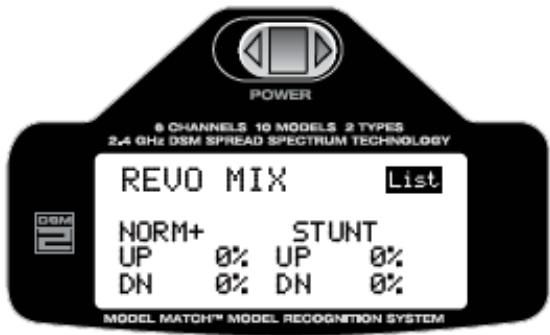

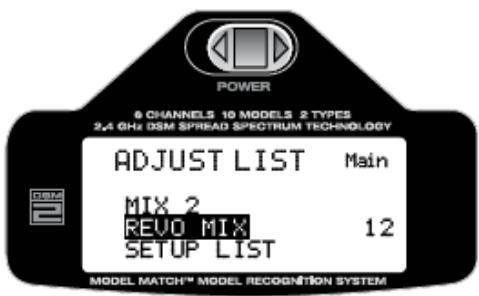

La fonction Revolution Mixing combine l'entrée du rotor de queue de l'hélicoptère et la fonction Gaz (Throttle)/Collective pour contrebalancer le couple fourni par les pales du rotor principal. Lorsque la configuration a été réalisée correctement, l'hélicoptère devrait prendre de l'altitude et redescendre sans avoir tendance à effectuer des lacets, que ce soit dans un sens ou dans l'autre. Etant donné que la réaction de couple varie suivant les différents réglages de la puissance, il est nécessaire de faire varier en même temps le pas du rotor de queue. Le DX6i dispose de deux (2) programmes séparés pour Revolution mixing, avec un mix indépendant de montée et de descente pour chaque mode, l'un pour la position de mode de vol 0, et l'autre pour le mode Acrobatique. Le mix U, ou Up (montée) règle la compensation du rotor de queue pour le paramètre des gaz/du stick moyenélevé, tandis que le mix D, ou Down (descente) règle la compensation du rotor de queue pour le paramètre des gaz/du stick moyen-faible. Configuration de Revolution Mixing Commencez par le réglage de l'hélicoptère, de sorte qu'il soit en vol stationnaire au point mort, alors que la compensation du rotor de queue se trouve au centre. Puis mettez l'hélicoptère en vol stationnaire stable ; augmentez ensuite progressivement les gaz pour amorcer une montée stable en altitude. Le corps de l'hélicoptère va se déplacer dans le sens opposé à la rotation du rotor principal. Augmentez le paramètre U, ou Up, jusqu'à ce que l'hélicoptère prenne de l'altitude sans avoir tendance à tourner. Fermez les gaz à une altitude procurant le degré de sécurité voulu, et l'hélicoptère amorcera sa descente, le corps de l'appareil tournant dans le même sens que le rotor principal. Augmentez le mix de D, ou Down, jusqu'à ce que l'hélicoptère descende sans avoir tendance à tourner. Lorsque vous tentez d'effectuer cette procédure, actionnez le stick des gaz avec des mouvements lents. Ignorez les embardées initiales lors de l'accélération ou de la décélération. Pour accéder à Revolution Mixing L'émetteur étant déjà branché, et l’écran principal étant présent sur l'afficheur, appuyez sur le ROLLER et relâchez-le pour entrer dans la ADJUST LIST.
Tournez le roller pour sélectionner/régler la valeur sélectionnée. Une fois que la valeur désirée a été programmée, appuyez sur le roller pour désélectionner la valeur. Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.
La liste de configuration, ou SETUP List, contient les fonctions de programmation qui, en principe, sont uniquement utilisées au moment de la configuration initiale du modèle (c.-à-d. Model type, Servo reverse, Model name). Pour retourner à l'écran principal Appuyez sur le roller et maintenez-le enfoncé pendant plus de 3 secondes, puis relâchez-le et le programme réapparaît sur l’écran. Pour retourner à l'écran ADJUST LIST Tournez le roller pour mettre LIST en surbrillance, puis appuyez dessus.
• Ne lubrifiez pas les engrenages ni les moteurs des servos. • N'imposez pas une charge excessive sur les servos de rétraction pendant l'état "rentré" ou "déployé". Vérifiez qu'ils sont en mesure de se déplacer jusqu'à leur braquage maximal. Toute surcharge ou tout calage d'un servo risque de provoquer une consommation excessive de courant. • Vérifiez que tous les servos peuvent effectuer librement leur rotation, et que les timoneries ne sont ni mal ajustées ni coincées. Une timonerie de commande coincée est susceptible d'absorber un courant excessivement élevé. Le calage d'un servo peut vider un pack-batteries en l'espace de quelques minutes. • Rectifiez tout effet de bourdonnement (“buzz”) ou de flottement (“flutter”) dès son apparition en cours de vol, car ces phénomènes peuvent détruire le potentiomètre de rétroaction intégré au servo. Il peut être extrêmement dangereux d'ignorer ces effets de bourdonnement ou de flottement. • Lors des opérations de montage des servos, utilisez les passe-fils en caoutchouc et les œillets en laiton fournis à cet effet. Ne serrez pas trop les vis de montage des servos, car vous risquez de neutraliser l'effet d'amortissement procuré par les passe-fils en caoutchouc. • Vérifiez que le guignol du servo est fermement fixé au servo. Utilisez uniquement les vis du bras de servo fournies à cet effet ; les tailles de vis fournies par d'autres fabricants sont différentes. • Ne continuez pas à utiliser des bras de servo, une fois qu'ils sont décolorés ou ont un aspect jauni, car dans cet état les bras de servo peuvent être friables et risquent de casser à n'importe quel moment, et l'appareil s'écraserait alors au sol. • Contrôlez à intervalles réguliers toutes les vis de montage et timoneries associées. Les vibrations sont fréquentes sur les avions, ce qui entraîne un desserrage des timoneries et des vis. .
Règles de sécurité et conseils pratiques à l'intention des pilotes • Avant le premier vol, assurez-vous que la charge des batteries est conforme. • Consignez les durées pendant lesquelles votre système est branché, ce qui vous donnera une bonne idée de l'intervalle de temps pendant lequel vous pourrez utiliser le système en toute sécurité. • Chaque jour, avant le premier vol, effectuez un test de portée au sol. Pour tout complément d'informations, veuillez vous reporter à la section "Contrôles de vol quotidiens". • Avant chaque décollage, vérifiez toutes les gouvernes. • Ne faites pas voler votre modèle à proximité de spectateurs, d'aires de stationnement ou d'autres endroits où l'utilisation d'un appareil est susceptible de provoquer des lésions corporelles ou d’occasionner des dégâts matériels. • Ne faites pas voler l'appareil pendant de mauvaises conditions météo. Une visibilité médiocre risque de causer une désorientation ainsi que la perte de contrôle de votre appareil. Des vents violents peuvent provoquer des problèmes similaires. • Ne dirigez pas l'antenne de l'émetteur directement vers le modèle. En effet, l'extrémité de l'antenne possède un faible schéma de rayonnement inhérent. • Ne prenez pas de risques. Si, à un moment quelconque du vol, vous observez un comportement anormal ou erratique de l'appareil, effectuez immédiatement un atterrissage, et ne recommencez le vol qu'après avoir évalué et rectifié le problème. La sécurité doit présider à toutes vos décisions.
Les aéromodélistes ont généralement les questions de sécurité à l’esprit et font preuve de discernement lorsqu’ils font voler des modèles réduits d’avions. Néanmoins, pour rendre le ciel plus sûr, nous recommandons aux personnes qui font voler des modèles téléguidés ou en vol libre de respecter les normes suivantes : a. Faite preuve de vigilance afin de localiser les avions grandeur nature (faites vous aider si possible) et d’éviter les risques de collision. b. Sélectionnez un site opérationnel qui soit suffisamment éloigné des zones habitées pour que vous ne causiez pas de nuisance sonore et ne posiez pas un risque potentiel. c. Ne volez pas à plus de 400 pieds (approximativement 122 mètres) du sol. d. Ne faites pas voler votre modèle réduit à moins de 3 milles (approximativement 5 kilomètres) des limites d’un aéroport, à moins d’y être autorisé soit par le service de contrôle de la circulation aérienne compétent, s’il s’agit d’un aéroport qui fait partie d’une zone de contrôle, soit, pour les autres aéroports, par le directeur de l’aéroport. e. N’hésitez pas à vous adresser à la tour de contrôle de la circulation aérienne ou au centre de contrôle des routes aériennes le plus proche du site que vous envisagez d’utiliser pour leur demander de vous aider à respecter les normes cidessus. Infor m ations fournies par Le Directeur, Service du contrôle de la circulation aérienne, Administration fédérale de l’aviation, Washington D.C.
1. Vérifiez la tension des batteries, aussi bien sur le pack-batteries de l'émetteur que sur celui du récepteur. Ne faites pas voler l'appareil si vous obtenez une tension inférieure à 4,3 V pour l'émetteur ou à 4,7 V pour le récepteur. Le non-respect de cette consigne risque de provoquer l'écrasement de l'appareil au sol. Nota : Lorsque vous vérifiez ces batteries, assurez-vous que les polarités sont correctes sur votre voltmètre à échelle déployée. 2. Chaque jour, avant d'effectuer un vol, contrôlez tous les postes mécaniques (timoneries, vis, écrous et boulons). Veillez à ce qu'il n'y ait aucun grippage, et que tous les postes soient bien assujettis. 3. Assurez-vous que toutes les gouvernes fonctionnent sans problème. 4. Tous les jours, avant d'effectuer un vol, réalisez un contrôle de portée au sol. 5. Avant de faire démarrer l'appareil, débranchez votre émetteur, puis rebranchez-le. Effectuez cette opération chaque fois que vous faites démarrer l'appareil. C’est à ce moment-là que l'alarme de l'émetteur signalera si des interrupteurs critiques ont été laissés branchés ("on") à votre insu. 6. Vérifiez que tous les leviers de compensation sont correctement positionnés. 7. Vérifiez que les amorces des servo et les prises du faisceau d'interrupteurs sont fermement assujetties dans le récepteur. Veillez à ce que le faisceau des interrupteurs puisse se déplacer librement dans les deux sens.
