G1 - Pédales d'effet pour guitare ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	ZOOM
Modèle	G1
Dimensions (L x P x H)	136 mm x 155 mm x 52 mm
Poids (sans piles)	350 g
Alimentation	Adaptateur secteur DC 9 V, 300 mA (centre négatif) AD-0006 ou 4 piles alcalines AA (R6)
Autonomie sur piles	Environ 12 heures (piles alcalines)
Nombre d'effets	54 types
Modules d'effet simultanés	Jusqu'à 8
Mémoire de patches	80 patches (40 utilisateur + 40 préréglés)
Accordeur intégré	Chromatique automatique (référence réglable 435–445 Hz)
Fonction rythmique	40 patterns, tempo réglable (40–250 BPM)
Connecteurs	Entrée jack 6,35 mm mono, sortie jack 6,35 mm stéréo, entrée de commande (CONTROL IN) pour pédale d'expression ou commutateur
Écran	DEL 7 segments à 2 chiffres
Fréquence d'échantillonnage	96 kHz
Réponse en fréquence	20 Hz – 40 kHz (+1,0 dB / -4,0 dB)
Niveau d'entrée nominal	-20 dBm
Impédance d'entrée	470 kΩ
Niveau de sortie max.	Ligne : +3 dBm (10 kΩ), Casque : 20 mW + 20 mW (32 Ω)
Entretien et nettoyage	Chiffon sec et doux, ne pas utiliser de solvants ni de produits abrasifs
Consignes de sécurité	Ne pas ouvrir, ne pas exposer à l'eau ou à des sources de chaleur, utiliser uniquement l'adaptateur spécifié
Réparabilité	Aucune pièce réparable par l'utilisateur – confier à un technicien agréé
Options compatibles	Pédale d'expression FP01/FP02, pédale commutateur FS01
Garantie	Consulter la notice pour les conditions de garantie

FOIRE AUX QUESTIONS - G1 ZOOM

Comment alimenter la pédale ZOOM G1 ?

Utilisez l'adaptateur secteur ZOOM AD-0006 (DC 9V, 300 mA, centre négatif) ou insérez 4 piles alcalines AA (R6) dans le compartiment prévu à cet effet. Ne mélangez pas différents types de piles.

Comment changer de patch sur la G1 ?

En mode Play, appuyez sur les commutateurs au pied [▼] ou [▲] pour passer au patch inférieur ou supérieur. Vous pouvez aussi utiliser la touche BANK UP•TAP pour changer de banque (A-D, 0-3).

Comment utiliser l'accordeur intégré ?

Appuyez simultanément sur [▼] et [▲] pour activer le bypass (court-circuit) ou maintenez-les 1 seconde pour le mute. Jouez une corde à vide : l'écran indique la note et un symbole d'accord. Tournez la molette VALUE pour régler la hauteur de référence (440 Hz par défaut). Pour quitter, appuyez sur [▼] ou [▲].

Comment utiliser la fonction rythmique ?

Placez le sélecteur de module sur RHYTHM. Appuyez sur la touche RHYTHM [▶/■] pour lancer le pattern. Pour changer de pattern, utilisez [▼] ou [▲] en mode rythmique. Tournez VALUE pour régler le volume (0-30). Pour régler le tempo, appuyez sur BANK UP•TAP puis tournez VALUE ou tapez deux fois sur la touche à l'intervalle souhaité (Tap tempo).

Comment éditer un patch ?

Placez le sélecteur de module sur la position correspondant au module à modifier (ex. DRIVE, MODULATION). Utilisez la molette VALUE pour changer le type d'effet ou le paramètre. Un point (.) à l'écran indique une modification. Pour activer/désactiver un module, appuyez sur [▼] ou [▲]. Pour mémoriser, appuyez sur STORE et suivez les étapes.

Comment mémoriser un patch modifié ?

En mode Play ou Edit, appuyez sur STORE. Le numéro de banque/patch clignote. Utilisez BANK UP•TAP pour choisir une banque utilisateur (A-D) puis [▼] ou [▲] pour le numéro de destination. Appuyez à nouveau sur STORE pour confirmer.

Comment restaurer les réglages d'usine ?

Mettez la G1 sous tension en maintenant la touche STORE enfoncée. L'écran affiche AL. Appuyez une nouvelle fois sur STORE pour exécuter la réinitialisation totale. Attention : tous les patches utilisateur seront écrasés.

Puis-je utiliser une pédale d'expression avec la G1 ?

Oui, branchez une pédale d'expression FP01 ou FP02 sur la prise CONTROL IN. En mode Edit, maintenez RHYTHM enfoncé et tournez VALUE pour sélectionner le module à contrôler (VOL, COMP, DRIVE, MOD, DELAY, REVERB). Mémorisez le patch. En mode Play, la pédale agit en temps réel.

Que faire si la pédale ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur ou remplacez les piles. Assurez-vous d'utiliser des piles alcalines neuves. Si le problème persiste, consultez le guide de dépannage dans la notice.

Comment nettoyer ma pédale ZOOM G1 ?

Utilisez un chiffon sec et doux. Pour les taches, humidifiez légèrement le chiffon. N'utilisez jamais de solvants, diluants ou produits abrasifs qui pourraient endommager la surface.

MODE D'EMPLOI G1 ZOOM

Merci d'avoir sélectionné la G1/G1X ZOOM (par la suite simplement appelée "G1/G1X"). Veuillez prendre le temps de lire attentivement ce manuel pour tirer le meilleur parti de ce produit et vous assurer des performances et une fiabilité optimales.

Conservez ce manuel à disposition pour vous y référer ultérieurement.

Precautions de securite et d'emploi

Termes utilisés dans ce manuel... 3

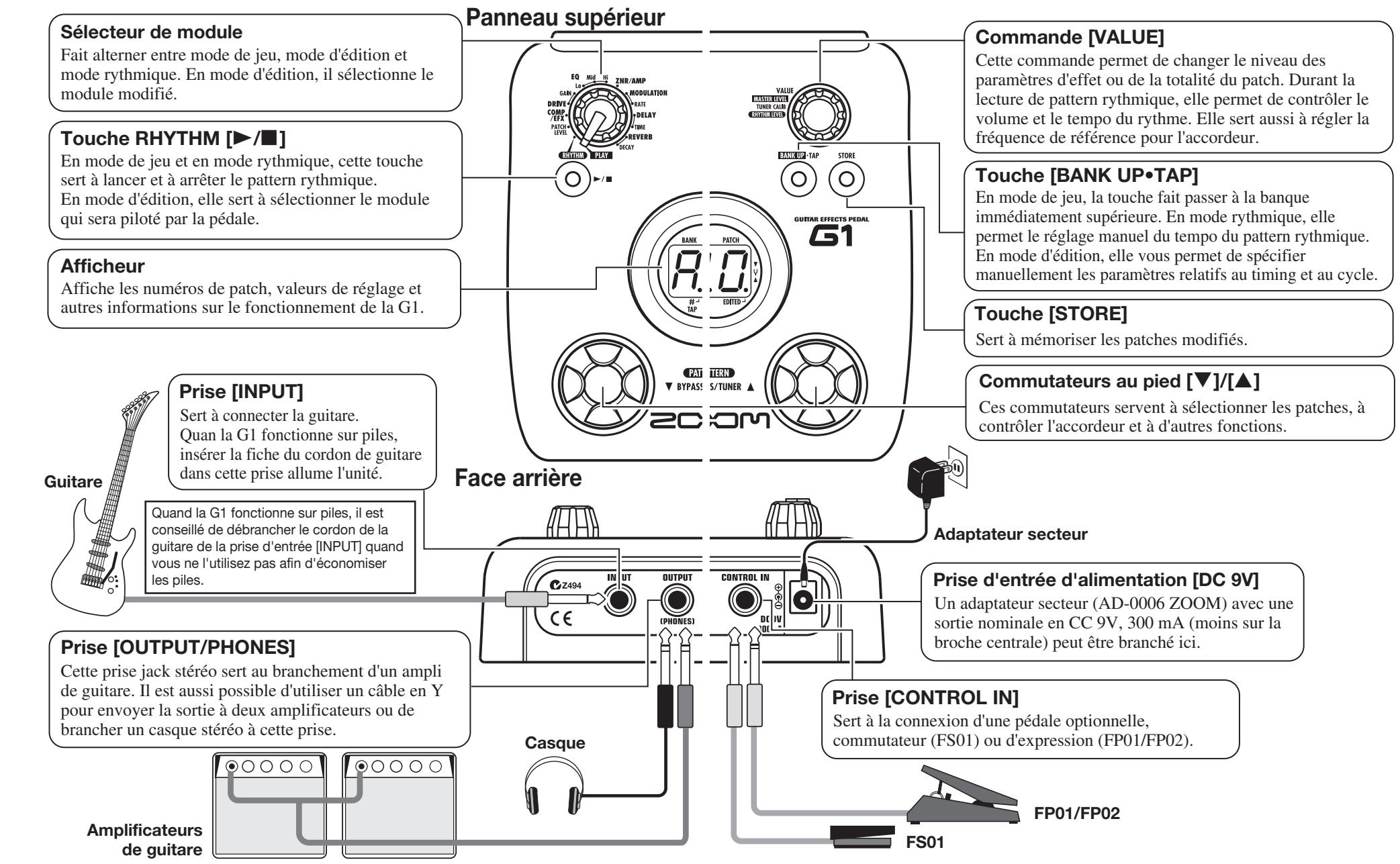

Commandes et fonctions / Connexions 4

Sélection d'un patch 6

Emploi de l'accordeur 8

Emploi de la fonction rythmique 10

Modification ("Édition") d'un patch 12

Mémorisation/copie de patches 14

Changement de la méthode d'appel des patches 16

Emploi d'une pédale commutateur/d'expression....16

Emploi de la pédale commutateur (FS01) (G1 seulement) 16

Emploi d'une pédale d'expression. 17

Types et paramètres d'effet.... 18

Enchaînement des effets 18

Explication des symboles 18 PATCH LEVEL (Niveau de patch). 19

Module COMP/EFX (Compresseur/Effet spécial) 19

Module DRIVE 19

Module EQ (Égaliseur) 21

Module ZNR/AMP (Réduction de bruit ZOOM/simulateur d'ampli) 21

Module MODULATION 22

Module DELAY 23 Module REVERB 24

Préréglages (presets) de la G1/G1X. 25

Restauration des réglages d'usine 25

Caractéristiques spéciales de la G1X. 26

Fonctionnement de la touche [PEDAL ASSIGN] 26

Réglage de la pédale d'expression 26

Caractéristiques 27

Guide de dépannage 27

Precautions de securite

Dans ce manuel, des symboles sont employés pour signaler les messages d'alerte et précautions à lièr afin de prévenir les accidents. Leur signification est la suivante :

Danger

Attention

Ce symbole identifie des explications concernant des dangers extrêmes. Si vous l'ignorez et utilisez mal votre appareil, vous encourrez des risques de graves blessures ou même de mort.

votre appareil, vous risquez des dommages corporels et matériels.

Veuillez suivre les consignes de sécurité et précautions d'emploi pour une utilisation sans danger de la G1/G1X.

Comme la consommation électrique de cette unité est assez élevé, nous vous recommendons d'employer autant que possible l'adaptateur secteur. Si vous utilisez des piles, n'employez que des piles alcalines.

Fonctionnement avec adaptateur secteur

Veillez à n'utiliser qu'un adaptateur secteur fournissant un CC 9V, 300mA et doté du "-" en fiche centrale (AD-0006 Zoom). L'emploi d'un adaptateur d'un autre type pourrait endommager l'unité et présenter des risques. - Ne connectez l'adaptateur secteur qu'à une prise électrique de la tension requise par celui-ci. - Quand vous déconnectez l'adaptateur de la prise, saisissez l'adaptateur et ne tirez pas sur le câble. - En cas de non-utilisation prolongée ou durant un orage, déconnectez l'adaptateur secteur de la prise électrique.

Fonctionnement sur piles

• Employez quatre piles conventionnelles R6 (taille AA) IEC (alcalines). La G1/G1X ne peut pas servir de chargeur.
• Portez attention à l'étiquetage de la pile pour désigner le type correct.
• En cas de non utilisation prolongée, retirez les piles de l'unité.
• Si les piles ont coulé, essuyez soignement le compartiment des piles et les contacts pour retirer tous les restes de liquide.
• Quand vous utilisez l'unité, le capot du compartiment des piles doit être fermé.

Pour prévenir le risque d'incendie, choc électrique ou mauvais fonctionnement, évitez d'utiliser votre G1/ G1X dans des conditions où elle est exposée à des:

• Températures extrêmes
• Sources de chaleur telles que radiateurs ou poêles. Forte humidité.
• Poussières excessives ou sable
• Vibrations excessives ou chocs

Maniement

• Ne placez jamais d'objets remplis de liquide, tels que des vases, sur la G1/G1X car cela peut causer un short électrique.
• Ne placez pas sur la G1/G1X des sources à flamme nue comme des bougies allumées car cela pourrait provoquer un incendie.
• La G1/G1X est un instrument de précision. Évitez d'exercer une force excessive sur ses commandes. Ne la laissez pas tomber, et ne la soumettez pas à des chocs ou des pressions excessives.
• Ne laissez aucun corps étranger (pièces ou épinges etc.) ni de liquide pénétrer dans l'appareil.

Connexion des câbles et prises d'entrée/sortie

Veuillezdeztoujourséteindre laG1/G1Xetoutautre équipement avant de connecter ou déconnecter tout cable. Veillezaussiàdéconnecter tous les cables et l'adaptateur secteur avant de déplacer la G1/G1X. Veuillez toujours éteindre la G1/G1X et tout autre équipement avant de connecter ou déconnecter tout cable. Veillez aussi à déconnecter tous les cables et l'adaptateur secteur avant de déplacer la G1/G1X.

Modifications

N'ouvrez jamais le boîtier de la G1/G1X et ne modifiez ce produit en aucune façon car cela pourrait l'endommager.

Volume

N'utilise pas la G1/G1X à fort volume durant une longue période car cela pourrait entrainer des troubles auditifs.

Interférences électriques

Pour des raisons de sécurité, la G1/G1X a été conçue afin d'assurer une protection maximale contre l'émission de radiations électro-magnétiques par l'appareil, et une protection vis-à-vis des interférences externes. Toutefois, aucun équipement très sensible aux interférences ou émettant de puissantes ondes électromagnétiques ne doit être placé près de la G1/G1X, car le risque d'interférences ne peut pas être totalement éliminé.

Avec tout type d'appareil à commande numérique, y compris la G1/G1X, des interférences électromagnétiques peuvent causer un mauvais fonctionnement et ALTERER ou détruire les données. Il faut veiller à minimiser le risque de dommages.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer la G1/G1X. Si nécessaire, humidifiez légèrement le chiffon. N'utilisez pas de nettoyant abrasif, de cire ou de solvant (tel que diluant pour peinture ou alcool de nettoyage), car cela pourrait ternir la finition ou endommager la surface.

Veuillez conserver ce manuel dans un endroit pratique pour vous y référer ultérieurement.

Termes utilisés dans ce manuel

Cette section explique quelques termes importants utilisés dans la documentation de la G1/G1X.

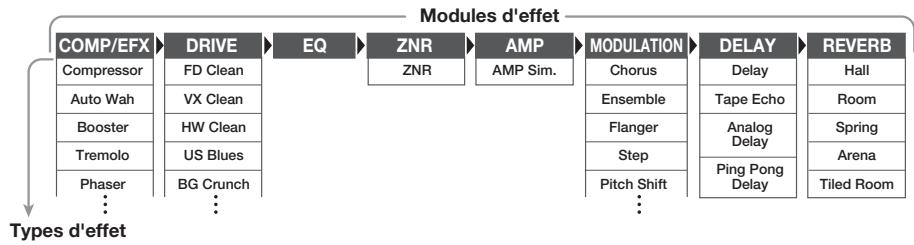

IN → COMP/EFX DRIVE EQ ZNR AMP MODULATION DELAY REVERB OUT

Module d'effet

Comme représenté dans l'illustration ci-dessus, la G1/G1X peut être comparée à une combinaison de plusieurs effets simples. Chacun de ces effets est nommé module d'effet. En plus de modules tels que DRIVE et MODULATION, la G1/G1X possède aussi un module de réduction de bruit ZNR (ZOOM Noise Reduction). Des paramètres tels que l'intensité d'effet peuvent être régés individuellement pour chaque module et les modules peuvent être activés/désactivés comme désiré.

Type d'effet

Dans certains modules d'effet, plusieurs effets différents peuvent être choisis, et on les nomme types d'effet. Par exemple, le module MODULATION comprend chorus, flanger, pitch shifter et d'autres types d'effet. Un seul d'entre eux peut être sélectionné à la fois.

Paramètre d'effet

Tous les modules d'effet ont divers paramètres pouvant être réglés. Ce sont les paramètres d'effet. Si l'on compare un module d'effet à une pédale d'effet, les paramètres changent le son et l'intensité de l'effet comme les boutons de la pédale.

Dans la G1/G1X, les combinaisons de modules d'effet sont mémorisées et rappelées sous forme d'unités nommées patches. Un patch contient des

informations sur le statut activé ou désactivé de chaque module d'effet, sur le type d'effet utilisé dans chaque module et sur les réglages des paramètres de chaque effet. La mémoire interne de la G1/G1X contient 80 patches.

Banque et zone

Un groupe de 10 patches est appelé une banque. La mémoire de la G1/G1X contient au total 8 banques, nommées A à d et 0 à 3. Les banques A-d forment la zone utilisateur qui permet la lecture et l'écriture. Les banques 0 à 3 sont la zone pré-programmée (preset) contenant des patches ne pouvant qu'être lus.

Les patches de chaque banque sont numérotés de 0 à 9. Pour désigner un patch, vous utilisez le format "A1" (patch n° 1 de la banque A), "06" (patch n° 6 de la banque 0) etc.

Mode d'emploi

Le statut interne de la G1/G1X dépend de son mode de fonctionnement. En mode de jeu ("Play"), vous pouvez sélectionner des patches et les utiliser pour jouer de vos instruments. En mode d'édition, vous pouvez modifier les effets et il existe aussi un mode rhythmique ("Rhythm") dans lequel vous pouvez faire des réglages pour la fonction rhythmique. Le sélecteur de module sert aussi à alterner entre ces trois modes.

Fonctionnement de la g1/g1x sur piles

1. Retournez la G1/G1X et ouvrez le compartiment des piles à sa base.

1. Insérez 4 piles R6 (taille AA) IEC neuves.

La polarité est opposée pour les deux rangées de 2 piles.

1. Fermez le compartiment des piles.

Poussez le couvercle jusqu'à ce que le loquet clique une fois en place.

Utilisez 4 piles R6 (taille AA) IEC.

Quand les piles sont déchargées, l'indication "bt" s'affiche.

Quand la G1/G1X fonctionne sur piles, il est conseillé de débrancher le cordon de la guitare de la prise d'entrée [INPUT] quand vous ne l'utilisez pas afin d'économiser les piles.

Sélection d'un patch

Pour essayer les différents effets de la G1/G1X, nous vous recommandons de jouer simplement de votre instrument tout en changeant de patch.

0 Mise sous tension

• Quand vous utilisez la G1/G1X sur piles, utilisez un câble monobrin pour relier la guitare à la prise [INPUT] de la face arrière de la G1/G1X.
• Quand vous utilisez la G1/G1X avec un adaptateur secteur, branchez celui-ci à une prise murale et branchez son câble à la prise [DC 9V] sur la G1/G1X.
• Allumez l'amplificateur de guitare et réglez son volume convenablement.

2 Réglage de la G1/g1x en mode de jeu

• Si le sélecteur de module est sur une position autre que "PLAY", réglez-le sur "PLAY".

La banque et le patch actuellement sélectionnés s'affichent.

Immédiatement après mise sous tension de la G1/G1X, l'unité sera en mode de jeu, même si le sélecteur de module est sur une autre position que "PLAY".

Réglage du niveau général

• Pour régler le niveau général en mode de jeu, vous pouvez utiliser la commande [VALUE].

Quand vous tournez la commande [VALUE], l'afficheur présente un instant le réglage du niveau général.

La plage de réglage du niveau général est 0-98, 1.0. Il est ramené à 80 quand l'unité est éteinte puis rallumée.

NOTE Quand vous utilisez un casque, cette commande règle le volume d'écoute au casque.

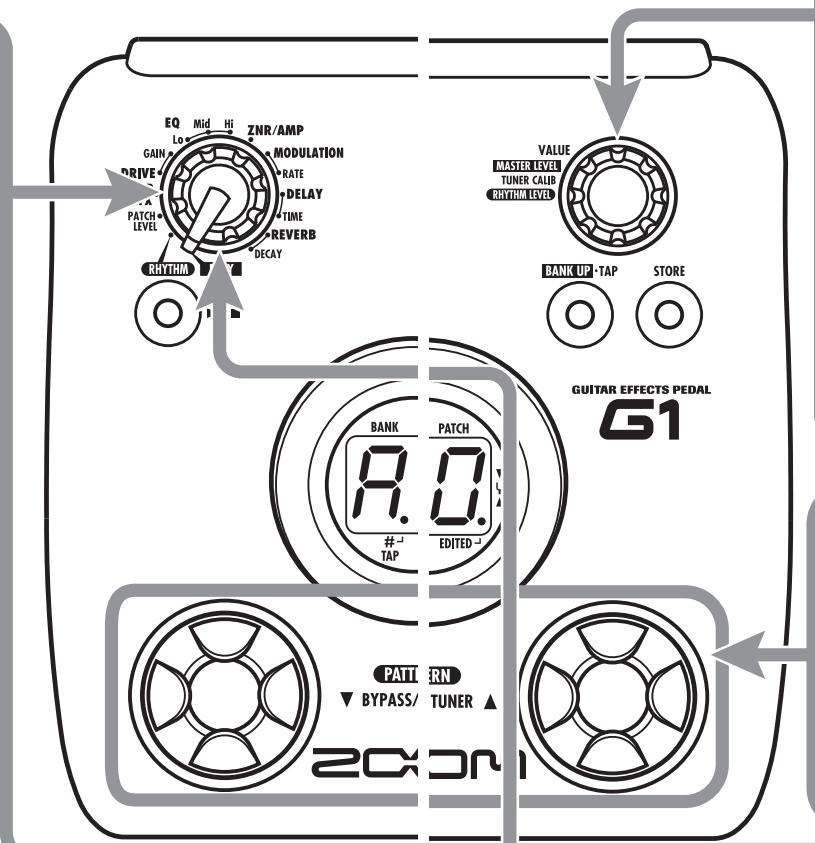

3 Sélection d'un patch

• Pour changer de patch, pressez l'un des commutateurs au pied [] / [].

Presser le commutateur [] appelle le patch immédiatement inférieur et presser le commutateur [] appelle le patch immédiatement supérieur.

Presser répétitivement un commutateur au pied fait passer en revue les patches dans l'ordre A0-A9... d0-d9 00-09... 30-39 A0, ou dans l'ordre inverse.

4 Sélection directe d'une banque

• Pour sélectionner directement les banques A - D, 0 - 3, utilisez la touche [BANK UP•TAP].

Chaque pression de la touche fait passer à la banque immédiatement supérieure.

NOTE Avec la G1, vous pouvez aussi utiliser la pédale commutateur (FS01) pour changer de banque (→ p. 16).

Emploi de l'accordeur

La G1/G1X dispose d'un accordeur chromatique automatique. Pour l'utiliser, les effets internes doivent être court-circuités (temporairement désactivés) ou coupés (son d'origine et son d'effet coupés).

1 Bypass ou mute

• Court-circuiter les effets (bypass)

En mode de jeu ou en mode rythmique ( p.10), pressez brièvement et en même temps les commutateurs au pied [ ] / [ ] et relachez-les.

• Couper le son (mute)

En mode de jeu ou en mode rythmique ( p. 10), pressez en même temps les commutateurs au pied [] / [] et tenez-les durant au moins 1 seconde.

NOTE Le statut Bypass ou Mute ne peut pas être activé quand l'unité est en mode d'édition.

Changement de patch en mode bypass/mute

Quand vous pressez en même temps les deux commutateurs au pied [] / [] pendant que vous jouez de votre instrument, le son peut changer momentanément juste avant que le mode bypass/ mute ne soit activé. Cela est dû au fait que la G1/G1X passe au patch immédiatement supérieur ou inférieur quand une des pédales est pressée un peu plus tout que l'autre ( quand vous annulez le mode bypass/mute, le nombre de patch d'origine est à nouveau actif). Ce comportement n'est pas un défaut. Il est dû à la très haute réactivité de la G1/G1X au changement de patch. Pour empêcher que le son ne change dans ce cas, ne produisez aucun son avec votre instrument jusqu'à ce que le mode bypass/mute soit établi.

2 Accord de l'instrument

Jouez la corde voulue à vide et réglez sa hauteur.

Le côté gauche de l'afficheur donne la note la plus proche de la hauteur actuelle.

A = F D = G

A^# = D^# = G^# = _

B = E =

C F

C^# = . F^# = ..

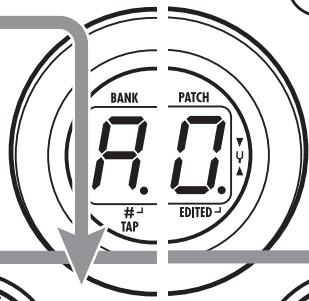

3 Réglage de la hauteur de référence de l'accordeur

Si nécessaire, vous pouvez ajuster la hauteur de référence de l'accordeur de la G1/G1X.

GUTAR EFFECTS PEDAL 61 PATTI ERN

BYPASS/TUNER

• Tournez la commande [VALUE].

Quand vous tournez la commande [VALUE] en statut bypass/mute, la hauteur de référence actuelle est affichée un court instant. Le réglage par défaut est 40 (la Médian = 440 Hz).

• Quand la hauteur de référence est affichée, tournez la commande [VALUE] pour régler la valeur dans la plage de 35 à 45 (la Médian = 435 à 445 Hz).

Peu après avoir relâché la commande [VALUE], l'affichage revient à son statut précédent.

NOTE Quand vous éteignez la G1/G1X et la rallumez, la hauteur de référence revient à 40 (la median = 440 Hz).

4 Retour au mode de jeu

• Pressez un des commutateurs [▼]/[▲].

Le côté droit de l'afficheur affiche un symbole indiquant

L'éloignement de l'accord juste.

Accordez les autres cordes de la même façon.

Hauteur trop élevée

Hauteur correcte

Hauteur trop grande

L'indication visuelle tourne d'autant plus vite que la hauteur est éloignée.

Emploi de la fonction rythmique

La G1/G1X a une fonction rythmique intégrée qui produit des sons de batterie réalisés selon divers motifs nommés "patterns". La fonction rythmique est disponible en mode de jeu et en mode rythmique. Cette section décrit comment utiliser cette fonction en mode rythmique.

Sélection du mode rythmique

• Réglez la sélection du mode en position "RHYTHM".

Le numéro du pattern rythmique actuellement sélectionné (01 - 40) s'affiche.

En mode rythmique, le dernier patch sélectionné est toujours actif. Vous ne pouvez pas changer de patch ou régler le niveau master.

• La fonction rythmique peut également servir en mode de jeu.
• En mode de jeu, vous ne pouvez pas changer de pattern rythmique ni régler le volume ou le tempo du rythme.

Lancement de la fonction rythmique

• Pour lancer la fonction rythmique, pressez la touche RHYTHM [▶/■].

Durant la reproduction rythmique, l'effet reverb est désactivé

3 Sélection d'un pattern rythmique

La G1/G1X a 40 patterns rythmiques intégrés. Pour plus d'informations sur leur contenu, voir page 25. - Pour changer de pattern rythmique, pressez un commutateur au pied [] / [] en mode rythmique.

Quand vous pressez les deux commutateurs au pied [ ] / [ ] en mode rythmique, la G1/ G1Xonne en statut Bypass/mute ( p.8) La fonction rythmique peut également être utilisée dans ces conditions.

4 Réglage du volume rythmique

• Pour régler le volume rythmique, tournez la commande [VALUE].

Quand vous tournez la commande [VALUE], le réglage actuel (0 - 30) s'affiche un instant.

Réglage du tempo

Le tempo du pattern rythmique peut être réglé dans la plage 40 - 250 BPM (battements par minute).

• Pour changer continuellement le tempo rythmique, pressez une fois [BANK UP•TAP] puis tournez la commande [VALUE] pendant que la valeur de tempo s'affiche.
• Pour spécifier manuellement le tempo, pressez au moins 2 fois [BANK UP•TAP] à l'intervalle désiré pour le tempo.

La G1/G1X détecte automatiquement l'intervalle séparant les pressions et règle le tempo en fonction (marquage manuel du tempo ou "Tap tempo"). Pendant que les étapes ci-dessus sont effectuées, la valeur du tempo actuel (40 - 250) est affichée momentanément. Pour les valeurs de 100 à 199, un point apparait dans le coin inférieur droit (après le second chiffre). Pour les valeurs de 200 et plus, des points apparaisent après le premier et le second chiffre.

Tempo = 120 BPM

Tempo = 240 BPM

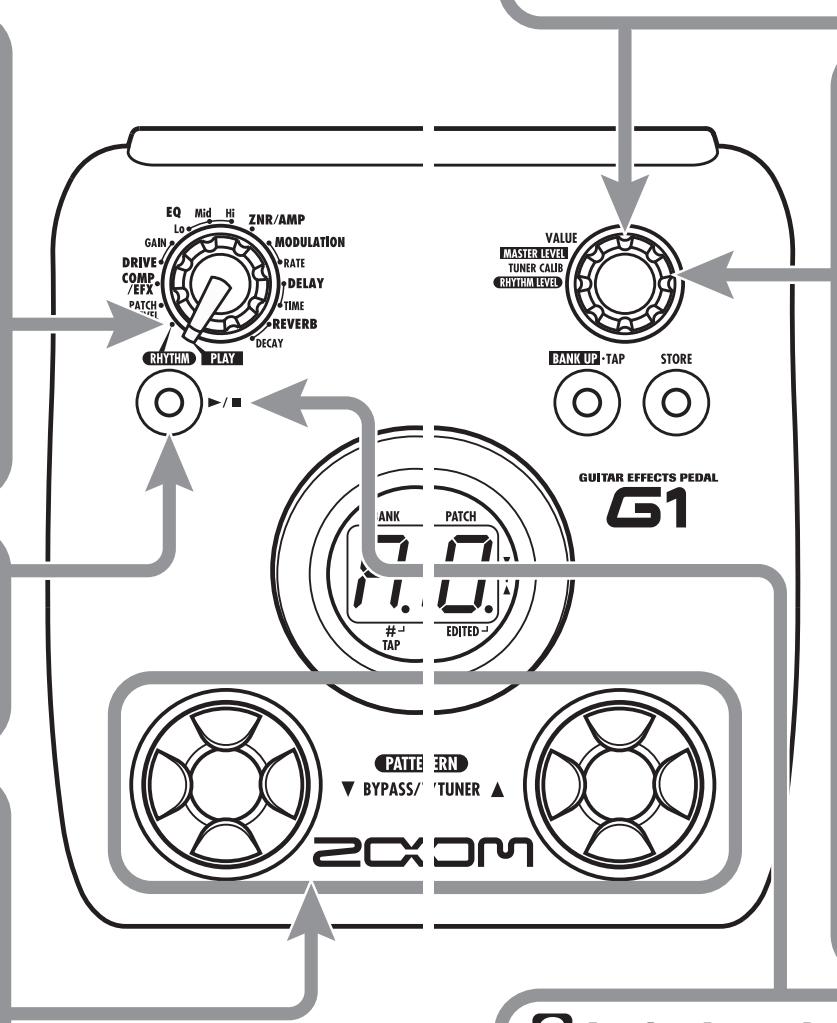

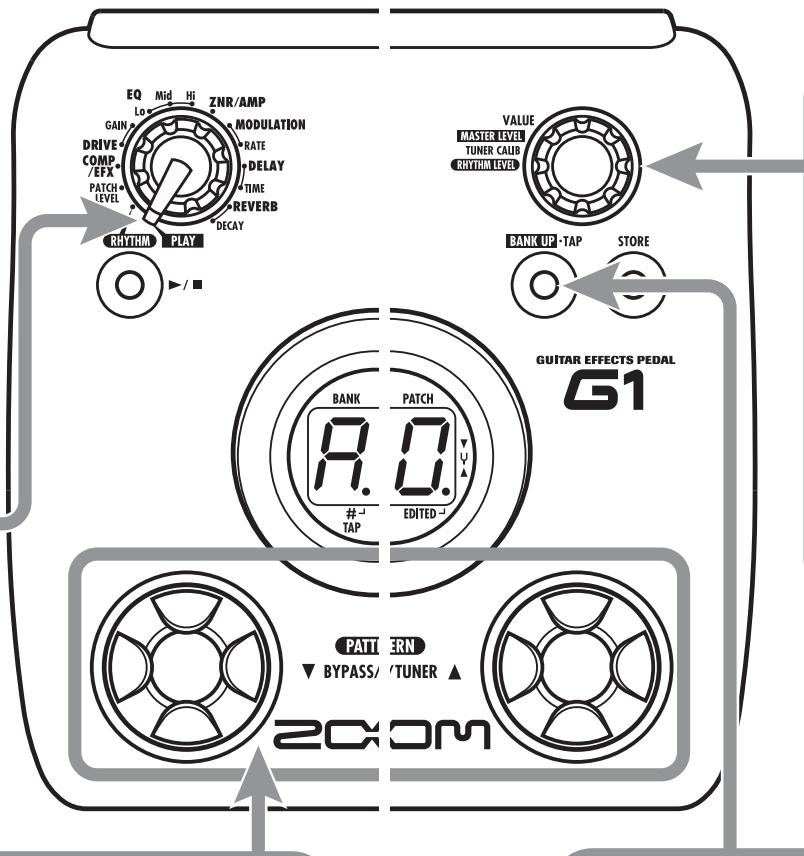

ASTUCE Avec la G1, vous pouvez employer une pédale commutateur (FS-01) pour régler manuellement le tempo ( p. 16). La G1X n'accepte pas l'emploi d'une pédale commutateur.

Modification ("édition") d'un patch

Les patches de la G1/G1X peuvent être librement modifiés par changement des réglages de leurs paramètres d'effet. Essayez de modifier le patch actuellement sélectionné pourisser votre propre son.

Sélection du module/ paramètre d'effet

• Tournez le sélecteur de module pour sélectionner le module et le paramètre d'effet à modifier. Les réglages suivants sont

Le module EQ a 3 paramètres et les modules MODULATION, DELAY, et REVERB ont 2 paramètres chacun. Le sélection de module vous donne accès directement à chacun d'entre eux.

Type = Type d'effet Prm = Paramètre

(1) Patch level (Prm) (2) Module COMP/EFX (Type&Prm) (3) Module DRIVE (Type) (4) Module DRIVE (Prm) (5)-(7) Module EQ (Prm) (8) Module ZNR/AMP (Type&Prm) (9) Module MODULATION (Type&Prm1) (10) Module MODULATION (Prm2) (11) Module DELAY (Type&Prm1) (12) Module DELAY (Prm2) (13) Module REVERB (Type&Prm1) (14) Module REVERB (Prm2)

• Type&Prm ou Type&Prm1

Eléments dans lesquels le type d'effet (gauche de l'écran) et la valeur de réglage de paramètre (droite de l'écran) sont réglés simultanément.

• Type

Elément dans lequel seul le type d'effet est sélectionné.

Type d'effet

• Prm ou Prm2

Eléments dans lesquels seule la valeur de paramètre est réglée.

Valeur de réglage de paramètre

Changement de réglage

Utilisez la commande [VALUE] pour changer le type d'effet et le paramètre affichés.

Quand le type d'effet et/ou réglage de paramètre ont été changés, un point (.) apparait en bas à droite de l'écran. Cela indique que le réglage a été modifié.

Un point indique que le réglage a été modifié.

NOTE

Quand vous avez sélectionné un paramètre réglable avec la fonction Tap ( p. 18), vous pouvez utiliser la touche [BANK UP·TAP] pour spécifier un intervalle de temps ou une cadence en frappant répetitivement la touche.

Pour activer/désactiver un module d'effet

• Pour activer et désactiver le module d'effet actuellement sélectionné, pressez un des commutateurs au pied [] / [].

L'indication "oF" s'affiche. Quand vous vous pressez un des commutateurs au pied une fois encore, l'affichage antérieur revient.

Sortie du mode d'édition

• Pour quitter le mode d'édition et revenir au mode de jeu, réglez le sélecteur de module en position "PLAY". NOTE : Quand vous revenez au mode de jeu après avoir apporté du

Mémorisation/copie de patches

Un patch modifie peut être mémorisé dans une banque de la zone utilisateur (A - D). Il est aussi possible de mémoriser un patch existant déjà dans un autre emplacement pour en faire une copie.

En mode de jeu ou d'édition, presse la touche [STORE].

• Le numéro de banque et de patch clignote dans l'afficheur.

Les patches et banques de la zone preset (0 - 3) ne peuvent qu'être lus. Aucun patch ne peut y être mémorisé ou copié. Si vous pressez la touche [STORE] alors qu'un patch de la zone preset est sélectionné, c'est le patch "A0" (banque A, patch n°0) qui sera automatiquement sélectionné comme destination par défaut de mémorisation/ copie.

Sélectionnez la banque de destination de mémorisation/copie

• Pour sélectionner la banque de destination de mémorisation/copie, utilisez la touche [BANK UP·TAP].

• Seule une banque de la zone utilisateur (A - D) peut servir de destination.
• Durant le processus de mémorisation/copie, la pédale commutateur (FS01) ne peut pas servir à changer de banque.

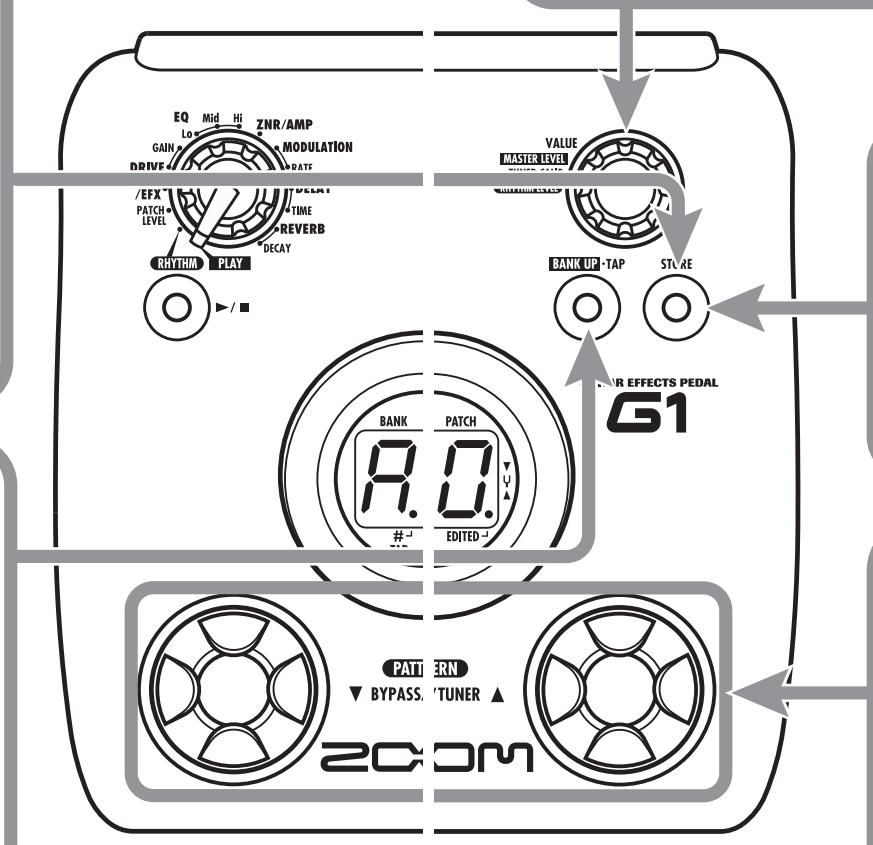

Pour interrompre la mémorisation

• Pour interrompre le processus de mémorisation, bougez la commande [VALUE] avant d'avoir pressé à nouveau la touche [STORE] à l'étape 4.

4 Pressez une fois encore la touche [STORE]

• Quand le processus de mémorisation/copy est terminé, la G1/G1X retourne au mode précédent avec le patch de destination sélectionné.

3 Spécifiez le numéro du patch de destination de mémorisation/copie

• Pour choisir le numéro du patch de destination, utilisez les commutateurs au pied [] / []

Changement de la méthode d'appoint des patches

En fonctionnement normal, changer un patch en mode de jeu de la G1/G1X le rend immédiatement actif. Cela signifie que le son change dès que vous faites la sélection.

Dans certains cas, notamment lorsque le nouveau patch est dans un emplacement mémoire éloigné de la mémoire actuellement, cette méthode peut ne pas être idéale puisque le son changera un grand nombre de fois jusqu'à ce que vous ayez accédé au bon patch. Dans un tel cas, vous pouvez faire passer la méthode de sélection de patch en mode "pre-select". Dans ce mode, vous sélectionnez d'abord le patch que vous utiliserez ensuite, puis accomplissez une étape supplémentaire pour valider le choix de ce patch. Pour faire fonctionner la G1/G1X avec ce mode de pré-sélection, accomplissez les étapes suivantes.

1. Mettez sous tension la G1/G1X en maintenant enfoncé le commutateur au pied [▲].

"Pré-sélection" défile dans l'écran au démarrage.

1. En mode de jeu, utilisez les commutateurs au pied [] / [] pour spécifier le patch à utiliser ensuite.

Vous pouvez utiliser la touche [BANK UP-TAP] ou une pédale commutateur (FS01) connectée en prise [CONTROL IN] pour ne changer que la banque (la G1X ne permet pas l'emploi d'une pédale commutateur).

Le nouveau numéro de banque ou de patch spécifique à l'étape précédente clignote dans l'afficheur. Le son ne change pas encore.

1. Quand vous avez spécifié le patch que vous voulez utiliser, pressez en même temps les commutateurs au

Emploi d'une pédale commutateur/d'expression

La G1 est équipée d'une prise [CONTROL IN] qui permet la connexion d'une pédale commutateur ou d'une pédale d'expression optionnelle. Cette section explique comment utiliser cette capacité.

Emploi de la pédale commutateur (FS01) (G1 seulement)

Branchez simplement la pédale commutateur optionnelle (FS01) à la prise [CONTROL IN] de la G1 et mettez l'unité sous tension. Cela permet de changer les banques au pied et de spécifier le

Le changement de patch est validé, l'affichage passe d'un statut clignotant à un allumage fixe et le son change.

1. Pour ramener la G1/G1X en méthode de sélection normale de patch, éteignez-la et rallumez-la simplement.

La méthode de sélection de patch est automatiquement ramenée à un fonctionnement conventionnel.

tempo pour les patterns rythmiques. Selon le mode actuellement sélectionné, la pédale commutateur fonctionne comme suit.

Mode de jeu

Presser la pédale commutateur sélectionne la banque immédiatement supérieure.

Mode rhytmique

Quand vous pressez deux fois ou plus la pédale commutateur, la G1 détecte l'intervalle

séparant les pressions et ajuste automatiquement le tempo en fonction (fonction de marquage manuel du tempo ou "Tap tempo").

Mode d'edition

La pédale commutateur n'a pas d'effet.

Emploi de la pédale d'expression

Avec la G1, une pédale d'expression (FP01/FP02) peut être branchée en prise [CONTROL IN] et utilisée comme pédale de volume ou pour régler un certain paramètre d'effet en temps réel. Avec la G1X, la pédale d'expression intégrée peut être utilisée de la même façon. La fonction de la pédale d'expression se sélectionne et se mémorise individuellement pour chaque patch.

1. Pour utiliser une pédale d'expression avec la G1, branchez la FP01 ou la FP02 en prise [CONTROL IN] et mettez sous tension.
2. Sélectionnez le patch dans lequel vous pouvez utiliser la pédale d'expression.
3. Réglez le sélecteur de module sur une position autre que "PLAY" ou "RHYTHM". La G1/G1Xonne en mode d'édition.
4. En maintenant la touche [RHYTHM] enfoncée, utilisez la commande [VALUE] pour sélectionner le module à piloter avec la pédale d'expression. Les réglages disponibles sont représentés ci-après.

Affichage	Destination de commande
ØF	Désactivé

Affichage	Destination de commande
LP	Volume
BP	Module COMP/EFX
CP	Module DRIVE
PP	Module MODULATION
DP	Module DELAY
- P	Module REVERB

• Dans la section "Types et paramètres d'effet" (pages 19 - 24), un symbole de pédale indique les types/paramètres d'effet contrôlables par la pédale.
• Quand un module a été sélectionné comme destination de commande, mais que le type d'effet actuelle
• Mémorisez le patch si nécessaire.

Le réglage de pédale d'expression est mémorisé pour ce patch.

1. Sélectionnez ce patch en mode de jeu et faites fonctionner la pédale d'expression.

Le paramètre correspondant change quand vous utilisez la pédale (enfoncer la pédale a le même effet qu'augmenter la valeur du paramètre).

En statut bypass, la pédale d'expression fonctionne toujours comme pédale de volume, quel que soit le réglage fait à l'étape 4.

• La pédale d'expression fonctionne aussi en mode d'édition.
• Avec la G1X, vous pouvez aussi utiliser la touche [PEDAL ASSIGN] de la face supérieure à la place de la touche [RHYTHM] et de la molette [VALUE] pour sélectionner le module à piloter par la pédale. Pour des détails, voir page 26.

Enchaînement des effets

Les patches de la G1/G1X sont constitués de 8 modules d'effet enchaînés en série, comme

représenté ci-dessous. Vous pouvez utiliser tous les modules d'effet ensemble ou n'utiliser sélectivement que certains modules en les activant (On) ou en les désactivant (Off).

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ils seront seulement à illustrer des caractéristiques sonores et n'indiquent aucune affiliation à ZOOM CORPORATION.

Pour certains modules d'effet, vous pouvez choisir un type d'effet parmi plusieurs options possibles. Par exemple, le module MODULATION comprend des effets Chorus, Flanger et d'autres types. Le module REVERB comprend les effets Hall, Room et autres parmi lesquels choisir.

Sélecteur de module

Le symbole de sélecteur de module montre la position pour laquelle ce module/paramètre est appelé.

Pédale d'expression

Une icône de pédale dans la liste identifie un paramètre contrôlable par la pédale d'expression intégrée ou externe.

Quand cet élément est sélectionné, le paramètre du module peut ensuite être contrôlé en temps réel par une pédale d'expression connectée.

Une icône [TAP] dans la liste identifie un paramètre qui peut être réglé avec la touche [BANK UP·TAP].

Quand le type de module/effect correspondant est sélectionné en mode d’édition et que la touche [BANK UP·TAP] est pressée répétitivement, le paramètre (tel que la vitesse de modulation ou le temps de retard) est régissé en fonction de l’intervalle séparant les pressions de la touche.

■ PATCH LEVEL (Niveau de patch)

Patch LEVEL (Prm)

Détermine le niveau de volume général du patch.

Règle le niveau du patch dans la plage 2 - 98, 1.0. Un réglage de 80 correspond au gain unitaire(niveau d'entrée équivalent au niveau de sortie).

■ Module COMP/EFX (Compresseur/Effet spécial)

Ce module comprend les effets qui contrôlent la dynamique comme le comprésseur et les effets de modulation comme le trémolo et le phaser.

COMP/EFX (Type&Prm)

Règle le type et l'intensité d'effet du module COMP/EFX.

Compressor (Compresseur)

C'est un comprésseur de type MXR Dynacomp. Il atténue les composantes de haut niveau du signal et accentue les composantes de bas niveau, pour conserver un niveau de signal général dans une certaine plage. Des régles élevés donnant une plus haute sensibilité.

Auto Wah (Wah-wah automatique)

Fait varier l'effet wah-wah en fonction de l'intensité d'attaque des cordes. Des régles élevés donnant une plus haute sensibilité.

Booster

Augmente le niveau et créé un son dynamique. Des régles élevés donnant un plus haut gain.

Tremolo

Fait varier périodiquement le volume. Des régles élevés donnant une modulation plus rapide.

Phaser

Produit un son au caractère pulsatile. Des régles élevés donnant une plus grande vitesse de modulation.

Ring Mod (Modulateur en anneau)

Produit un son résonant métallique. Des régles élevés donnant une plus haute fréquence de modulation.

Slow Attack (Ataque lente)

Réduit individuellement la vitesse d'attaque de chaque note, produit un son de style jeu au violon. Des régles élevés donnant des attaques plus lentes.

Vox Wah

Simule une pédale wah-wah VOX vintage semi-ouverte. Des régles élevés donnant une fréquence accentuated plus haute.

Cry Wah

Simule une pédale wah-wah Crybaby vintage semi-ouverte. Des régles élevés donnant une fréquence accentuated plus haute.

Module DRIVE

Ce module comprend 20 types de distorsion et un simulator acoustique. Pour ce module, les deux éléments DRIVE et GAIN peuvent être régles séparément.
DRIVE (Type)
Sélectionne le type d'effet pour le module DRIVE.
FD Clean	Son clair d'un Fender Twin Reverb (modèle 65) apprécié par les guiteristes dans de nombreux styles musicaux.		VX Clean
			Son clair d'un ampli combo AC-30 VOX, fonctionnant en classe A.
HB	HW Clean	BL	US Blues
	Son clair du légendaire Hiwatt Custom 100 britannique entièrement à lampes.		Son crunch d'un Fender Tweed Deluxe 53.
BG	BG Crunch	AS	MS #1959
	Son crunch de l'ampli combo Mesa Boogie MkIII.		Son crunch du Marshall 1959 qui est devenu légendaire.
d	MS Drive	P	PV Drive
	Son à haut gain du multicorps Marshall JCM2000.		Son à haut gain d'un Peavey 5150 développé avec un guitariste hard rock de renommée mondiale.
dd	DZ Drive	bd	BG Drive
	Son à haut gain de l'ampli guitare allemand Diezel Herbert fait à la main avec 3 canaux contrôlables indépendamment.		Son à haut gain du canal rouge du Mesa Boogie Dual Rectifier (mode vintage).
dd	Overdrive	bb	Guv'nor
	Simulation de la pédale BOSS OD-1 qui fut la première à créé le concept de saturation ou "overdrive".		Simulation de l'effect de distorsion Guv'nor Marshall.
ds	dist+	rt	RAT
	Simulation de la MXR distortion+ qui a rendu la distorsion populaire dans le monde entier.		Simulation de la PROCO RAT célibre pour sa distorsion acérée.
FF	Fuzz Face	tt	Metal Zone
	Simulation de la Fuzz Face qui a fait l'histoire du rock avec son aspect amusant et un son percutant.		Simulation de la pédale BOSS Metal Zone avec un long sustain et des bas médiuns dynamiques.
Ed	ExtremeDS	Hb	Hot Box
	Son à haut gain avec le plus puissant gain au monde pour un effet de distorsion.		Simulation du préampli compact Matchless Hot Box avec lampes intégrées.
E	Flat Clean	Ld	Lead
	Son clair neutre original de Zoom.		Son de distorsion brillant et doux.
Ac	Aco.Sim
	Cet effet fait sonner une guitare électrique comme une guitare acoustique.
GAIN (Prm)
Gain (Prm)
Règle les paramètres du module DRIVE.
Quand TYPE est réglié sur un effet de type distorsion
Gain
Règle le gain (profondeur de distorsion) pour les effets de type distorsion.
Quand TYPE est réglié sur Aco.Sim
TOP
Règle les caractéristiques de timbre des cordes de guitare acoustique.

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ils seront seulement à illustrer des caractéristiques sonores et n'indiquent aucune affiliation à ZOOM CORPORATION.

Module EQ (Égaliseur)

C'est un égaliseur 3 bandes. Pour ce module, les trois éléments EQ LO, EQ MID et EQ HI peuvent être régles séparément.
	EQ LO (Prm)	®®®®®®	EQ MID (Prm)	®®®®®®	EQ HI (Prm)
	Règle la bande de graves du module EQ.		Règle la bande de médiems du module EQ.		Règle la bande d'ajus du module EQ.
	Lo	®®®®®®	Mid	®®®®®®	Hi
	Règle l'accentuation/atténuation de la plage des graves (160 Hz).		Règle l'accentuation/atténuation de la plage des médiems (800 Hz).		Règle l'accentuation/atténuation de la plage des aigus (3,2 kHz).

■ Module ZNR/AMP (Réduction de bruit ZOOM/simulateur d'ampli)

Ce module combiné deux éléments. La ZNR est un circuit à réduction de bruit développé par ZOOM. Elle supprime le bruit durant les pauses sans jeu sans pour autant affecter la qualité sonore. Le simulator d'ampli recrée le son de divers baffles.
ZNR/AMP	ZNR/AMP (Type&Prm)
	Sélectionne en même temps la sensibilité de la ZNR et le type de simulator d'ampli.
0←9	ZNR (ZOOM Noise Reduction)
	C'est la fonction de réduction de bruit seule. Des valeurs plus élevées donnent un effet plus prononcé. Réglez la valeur aussi haut que possible sans entraîner de coupures artificielles du son.
0←9	Combo & ZNR
	Combinaison de la ZNR avec un simulator d'ampli créant le son d'un ampli combo à dos fermé. La valeur du chiffre de croite déterminé la sensibilité de la ZNR.
60←69	Bright Combo & ZNR
	Combinaison de la ZNR avec un simulator d'ampli créant le son d'un ampli combo brillant. La valeur du chiffre de croite déterminé la sensibilité de la ZNR.
50←59	Stack & ZNR
	Combinaison de la ZNR avec un simulator d'ampli créant le son d'un ampli multicorps. La valeur du chiffre de croite déterminé la sensibilité de la ZNR.

Module MODULATION

Ce module comprend des effets tels que chorus, pitch shifter (transpositeur), delay (retard) etc. Pour ce module, les deux éléments MODULATION et RATE peuvent être régles séparément.

MODULATION MIX	MODULATION (Type&Prm1)	MODULATION	RATE (Prm2)
	Sélectionne le type de l'effet du module MODULATION et contrôle en même temps le paramètre 1.		Contrôle le paramètre 2 du module MODULATION.
C1→C9	Chorus	7→50	Rate
	Mélange au signal d'origine une version à transposition variable donnant un son résonant ayant du corps. Les valeurs élevées du chiffre de croite correspondant à un rapport de mixage du son d'effet plus élevé.		Règle la vitesse de modulation.
E1→E9	Ensemble
	C'est un ensemble de chorus avec mouvement tridimensionnel. Les valeurs élevées du chiffre de croite correspondant à un rapport de mixage du son d'effet plus élevé.
F1→F9	Flanger	7→50	Rate TAP
	Produit un son résonant et onduulant fortement. Les valeurs élevées du chiffre de croite accentuent les caractéristiques de l'effet.		Règle la vitesse de modulation.
S1→S9	Step
	Effet spécial qui change le son par paliers. Les valeurs élevées du chiffre de croite accentuent les caractéristiques de l'effet.
P1→P9	Pitch Shift	7→-1	Shift
	Transpose la hauteur du son d'origine vers le haut ou le bas. Les valeurs élevées du chiffre de croite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.		Règle la transposition par demi-tons. "dt" entraine un effet de désaccord (Detune).
H1→H9	Mono Pitch
	C'est un transpositeur monophonique (pour jouer note à note) avec une fluctuation réduite. Les valeurs élevées du chiffre de croite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.
H1→H9	HPS (Harmonized Pitch Shifter)	7→60	Key
	C'est un transpositeur intelligent qui généra automatiquement des harmoniques de gamme majoré en fonction d'une tonalité prérégée. Les valeurs élevées du chiffre de croite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.		Spécifie la tonique de la gamme utilisée pour la transposition. Le symbole "o" correspond à#.
L1→L9	Vibrato	7→50	Rate TAP
	C'est un effet de vibrato automatique. Les valeurs élevées du chiffre de croite accentuant l'intensité du vibrato.		Règle la vitesse du vibrato.

Pitch Bend	Position de la pédale
Permet d'utiliser la pédale d'expression pour changer la hauteur en temps réel. Le chiffre de droite indique le type de changement de hauteur produit par la pédale d'expression (voir Tableau 1).	Régle la valeur initiale pour la valeur de transposition (valeur active quand la pédale est au repos). La balance de niveau son d'origine/son d'effet change aussi en fonction du réglage du paramètre 1.

[Tableau1]

Type&Prm1	Prm2=0	Prm2=1.0	Type&Prm1	Prm2=0	Prm2=1.0
	Pédale remontée(minimum)	Pédale enforcée(maximum)		Pédale remontée(minimum)	Pédale enforcée(maximum)
b1	0 centième	+1 octave	b6	-1 octave + son sec	+1 octave + son sec
b2	0 centième	+2 octaves	b7	-700 centièmes + son sec	+500 centièmes + son sec
b3	0 centième	-100 centièmes	b8	Doublage	Désaccord + son sec
b4	0 centième	-2 octaves	b9	-∞(0Hz) + son sec	+1 octave + son sec
b5	0 centième	-∞

Delay	Time TAP
Retard avec une durée maximale de 2000 ms. Des valeurs élevées du chiffre de droite augmentent le rapport de mixage du son d'effet par rapport au son d'origine ainsi que la réinjection.	Régle le temps de retard. Dans la plage de 10 - 1000 ms, le réglage se fait par pas de 10 ms (1 - 99, 1.0). Au-delà d'une seconde, le réglage se fait par pas de 100 ms (1.1 - 2.0).

Module DELAY

Ce module comprend divers effets Delay. Dans ce module, les deux éléments DELAY et TIME peuvent être régles séparément.
DELAY (Type&Prm1)	DéLAY (Type&Prm1)
	Sélectionne le type d'effet du module DELAY et contrôle en même temps le paramètre 1.
Delay
	Retard avec une durée maximale de 5000 ms. Des valeurs élevées du chiffre de droite augmentent le rapport de mixage du son d'effet par rapport au son d'origine ainsi que la réinjection.
Tape Echo
	Simule un écho à bande avec un long temps de retard jusqu'à 5000 ms. Des valeurs élevées du chiffre de droite augmentent le rapport de mixage du son d'effet par rapport au son d'origine ainsi que la réinjection.
Analog Delay
	Simule un retard analogique avec un long temps de retard jusqu'à 5000 ms. Des valeurs élevées du chiffre de droite augmentent le rapport de mixage du son d'effet par rapport au son d'origine ainsi que la réinjection.
Ping Pong Delay
	C'est un retard de type ping-pong dans lequel le son de retard alterne entre la gauche et la droite. Des valeurs élevées du chiffre de droite augmentent le rapport de mixage du son d'effet par rapport au son d'origine ainsi que la réinjection.
TIME (Prm2)
	Contrôle le paramètre 2 du module DELAY. Ce paramètre est commun à tous les types d'effet.
Régle le temps de retard. Dans la plage de 10 – 1000 ms, le réglage se fait par pas de 10 ms (1 – 99, 1.0). Au-delà d'une seconde, le réglage se fait par pas de 100 ms (1.1 – 5.0).

Module REVERB

Ce module contient des effets qui simulent divers sons de réverbération. Pour ce module, les deux éléments REVERB et DECAY peuvent être réglés séparément.

REVERB (Type&Prm1)

Sélectionne le type d'effet du module REVERB et contrôle en même temps le paramètre 1.

Hall

Simule l'acoustique d'une salle de concert. Des valeurs élevées du chiffre de croite augmentant le rapport de mixage du son d'effet par rapport au son d'origine.

Room

Simule l'acoustique d'une pièce. Des valeurs élevées du chiffre de croite augmentant le rapport de mixage du son d'effet par rapport au son d'origine.

Spring

Simule une reverb à ressort. Des valeurs élevées du chiffre de croite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.

Arena

Simule l'acoustique d'un très grand site comme une enceinte sportive. Des valeurs élevées du chiffre de croite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.

Tiled Room

Simule l'acoustique d'une pièce carrelée. Des valeurs élevées du chiffre de croite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.

DECAY (Prm2)

Contrôle le paramètre 2 du module REVERB. Ce paramètre est commun à tous les types d'effet.

Decay

Règle la durée de chute.

N°	Nom du pattern	Format de mesure	N°	Nom du pattern	Format de mesure	N°	Nom du pattern	Format de mesure
1	8beat 1	4/4	15	FUNK 1	4/4	29	5per4 2	5/4
2	8beat 2	4/4	16	FUNK 2	4/4	30	LATIN	4/4
3	8beat 3	4/4	17	HIPHOP	4/4	31	BALLAD 1	4/4
4	8shuffle	4/4	18	R'nR	4/4	32	BALLAD 2	3/4
5	16beat 1	4/4	19	POP 1	4/4	33	BLUES 1	4/4
6	16beat 2	4/4	20	POP 2	4/4	34	BLUES 2	3/4
7	16shuffle	4/4	21	POP 3	4/4	35	JAZZ 1	4/4
8	ROCK	4/4	22	DANCE 1	4/4	36	JAZZ 2	3/4
9	HARD	4/4	23	DANCE 2	4/4	37	METRO 3	3/4
10	METAL 1	4/4	24	DANCE 3	4/4	38	METRO 4	4/4
11	METAL 2	4/4	25	DANCE 4	4/4	39	METRO 5	5/4
12	THRASH	4/4	26	3per4	3/4	40	METRO
13	PUNK	4/4	27	6per8	3/4
14	DnB	4/4	28	5per4 1	5/4

Restauration des réglages d'usine

À la sortie d'usine, les patches de la zone personnelle (ou "user") (A0 - d9) de la G1/G1X contiennent les mêmes réglages que ceux de la zone préréglée (ou "preset") (00 - 39). Même après remplacement des patches personnels, leur contenu d'origine peut être restauré par une simple opération (fonction de réinitialisation totale).

1. Mettez sous tension la G1/G1X en maintenant enfoncée la touche [STORE].

L'indication "AL" s'affiche.

Tous les réglages de patch retrouvent leur valeur d'usine et l'unité passe en mode de jeu. Pour interrompre l'initialisation, appuyez sur la touche RHYTHM [▶/■] à la place de la touche [STORE].

1. Pour effectuer l'initialisation, appuyez une fois encore sur la touche [STORE].

Quand vous faites une initialisation totale, tout patch nouvellement créé qui était stocké dans la zone personnelle est supprimé (remplacé). Accomplissez cette opération avec soin pour éviter de perdre des patches que vous désirez garder.

Caractéristiques spéciales de la G1X

Cette section explique les caractéristiques et procédures propres à la G1X.

Fonctionnement de la touche [PEDAL ASSIGN]

La face supérieure de la G1X a une touche [PEDAL ASSIGN]. En dehors de la méthode décrite en page 17, le module piloté par la pédale peut être sélectionné grâce à cette touche.

1. En mode de jeu ou d'édition, appuyez sur la touche [PEDAL ASSIGN] pour sélectionner le module à contrôler.

Le module actuellement sélectionné pour être contrôlé est indiqué par la rangée de diodes au-dessus de la touche [PEDAL ASSIGN].

Tout étant… Pédale inactive

VOLUME Volume

OWAH/EFX·Module COMP/EFX

O DRIVE Module DRIVE

O MODULATION Module MODULATION

O DELAY Module DELAY

REVERB Module REVERB

1. Mémorisez le patch comme requis.
2. En mode de jeu, sélectionnez le patch et rougez la pédale d'expression.

Le paramètre correspondant change en temps réel.

1. Pour commuter on/off le module affecté à la pédale, pressez brievement la pédale à fond.

Quand le module est désactivé, la diode correspondante clignote au-dessus de la touche [PEDAL ASSIGN]. Cette fonction peut également servir en mode d'édition.

Réglage de la pédale d'expression

La pédale d'expression de la G1X peut être recalibrée si nécessaire. Si le changement d'effet semble insuffisant quand vous enfoncerez la pédale, ou si le volume ou le timbre change excessivement même en enfonçant que peu la pédale, réglez cette dernière comme suit.

1. Maintenez la touche [PEDAL ASSIGN] pendant que vous allumez la G1X.

1. Relevez totalement la pédale d'expression et appuyez sur la touche [STORE].

L'indication "UP" s'affiche.

1. Poussez à fond la pédale d'expression et relâchez-la.

Poussez fortement pour que la pédale touche ici.

Quand vous soulevez le pied, la pédale remonte légèrement

1. Pressez une fois encore la touche [STORE].

Le réglage est terminé et l'unité retourne en mode de jeu. Si l'indication "Er" s'affiche, repésez la méthode depuis l'étape 2.

Caractéristiques

Types d'effet	54
Modules d'effet	Maximum de 8 effets simultanés
Mémoire de patches	Zone utilisateur: 10 patches x 4 banques = 40 Zone preset: 10 patches x 4 banques = 40 80 patches au total
Fréquence d'échantillonnage	96 kHz
Convertisseur A/N	24 bits, suréchantillonnage 128 fois
Convertisseur N/A	24 bits, suréchantillonnage 128 fois
Traitement du signal	32 bits
Réponse en fréquence	20 Hz - 40 kHz +1,0 dB - 4,0 dB (charge de 10 kΩ)
Afficheur	2 chiffres, DEL 7 segments
Entrée	Jack 6,35 mm mono standard
Niveau d'entrée nominal	-20 dBm
Impédance d'entrée	470 kΩ
Sortie	Jack 6,35 mm stéreo standard (à la fois pour ligne et casque)
Niveau de sortie max.	Ligne: +3 dBm (impédance de charge en sortie 10 kΩ ou plus) Casque: 20 mW + 20 mW (sous charge de 32 Ω)
Entrée de commande	Pour FP02/FP01 ou FS01 (G1 seulement)
Alimentation électrique
Adaptateur secteur	CC 9 V, 300 mA (moins sur fiche centrale) (AD-0006 ZOOM)
Piles	G1/G1X Quatre piles R6 (taille AA) IEC, environ 12 heures de fonctionnement continu (piles alcalines)
Dimensions	G1 155 mm (P) x 136 mm (L) x 52 mm (H)
	G1X 155 mm (P) x 234 mm (L) x 52 mm (H)
Poids	G1 350 g (sans les piles)
	G1X 600 g (sans les piles)
Options	Pédale d'expression FP01/FP02 ou pédale commutateur FS01 (G1 seulement)

Guide de dépannage

• Pas d'alimentation

Référez-vous à "Mise sous tension" en page 6.

L'effet reverb ne fonctionne pas

Quand un pattern rythmique est reproduit, l'effet reverb n'est pas disponible. Stoppez d'abord le pattern rythmique ( p,11)

• Les patches ne peuvent pas être changés

La méthode de sélection de patch est-elle régée sur "pré-sélection ( p.16) ? Eteignez

puis rallumez l'unité pour revenir en mode de sélection normale.

Haut niveau de bruit

L'adaptateur secteur ZOOM est-il utilisé ? Veillez à n'utiliser qu'un adaptateur CC 9V, 300mA avec le moins sur la broche centrale (AD-0006 ZOOM).

L'autonomie des piles est faible.

Utilisez-vous des piles au manganèse? Un fonctionnement continu de 12 heures est obtenu avec des piles alcalines.

Mise au rebut des appareils électriques et électroniques usagés (applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas être traité comme un déchet domestique. À la place, il doit être amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez à empêcher les eventuelles conséquences négatives sur l'environnement et la santé humaine qui pourraient autrement être causées par un rejet inapproprié de ce produit. Le recyclage des matériaux aidera à économiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre mairie, le service de traitement des ordures ou le magasin où vous avez acheté le produit.

ZOOM CORPORATION

ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho,

Chiyoda-ku, Tokyo 101-0032, Japon

Site internet: http://www.zoomo.co.jp
