MODE D'EMPLOI FZ-5 BOSS

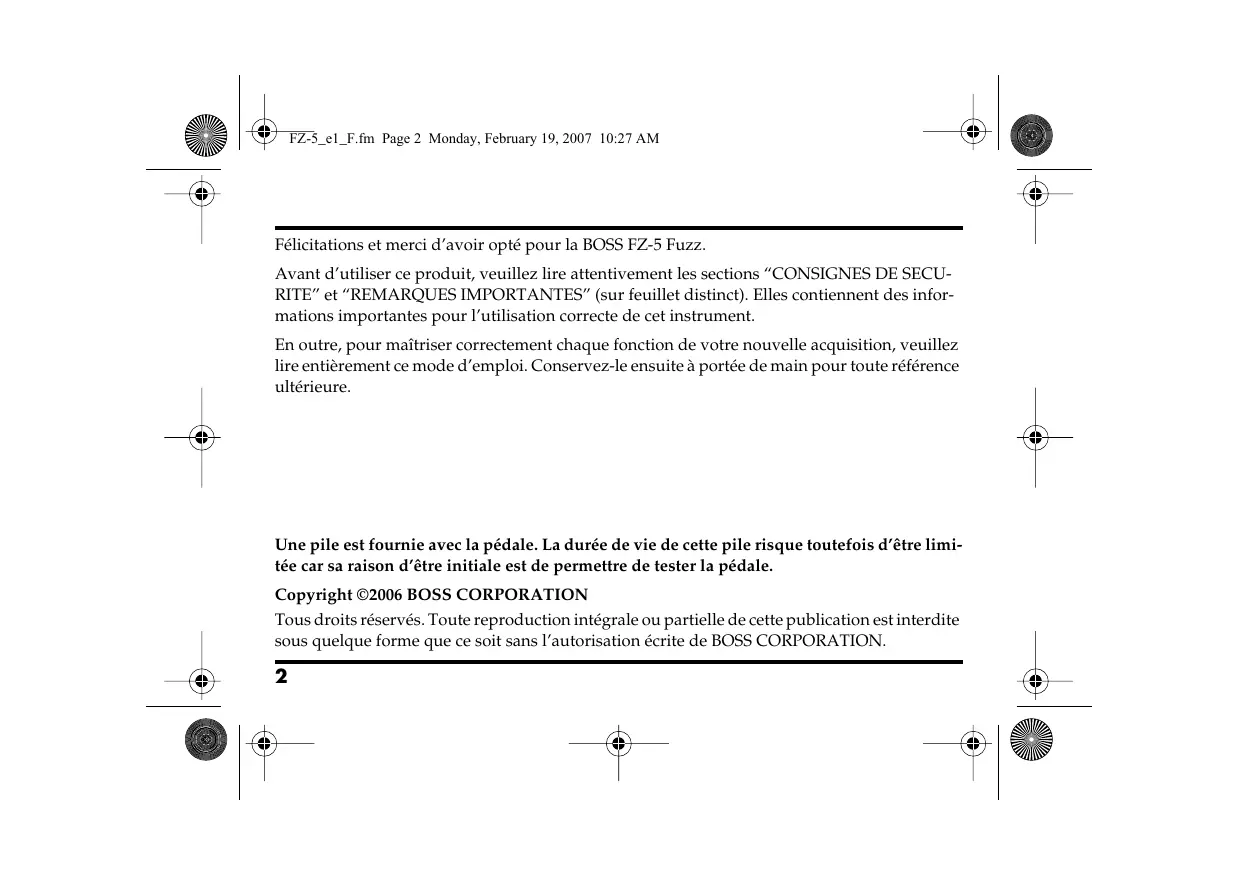

Félicitations et merci d'avoir opté pour la BOSS FZ-5 Fuzz. Avant d'utiliser ce produit, veuillez lire attentivement les sections “CONSIGNES DE SECU- RITE” et “REMARQUES IMPORTANTES” (sur feuillet distinct). Elles contiennent des infor- mations importantes pour l’utilisation correcte de cet instrument. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement ce mode d'emploi. Conservez-le ensuite à portée de main pour toute référence ultérieure. Une pile est fournie avec la pédale. La durée de vie de cette pile risque toutefois d'être limi- tée car sa raison d'être initiale est de permettre de tester la pédale. Copyright ©2006 BOSS CORPORATION Tous droits réservés. Toute reproduction intégrale ou partielle de cette publication estinterdite sous quelque forme que ce soit sans l'autorisation écrite de BOSS CORPORATION.

LA NA Caractéristiques principales © LaFZ-5 exploite la technologie COSM pour ressusciter trois pédales fuzz célèbres pour leur qualité sonore. Ces pédales fuzz disposaient de transistors au germanium dans leurs cir- cuits, un élément clé de leur son. Les transistors au germanium sont extrêmement rares aujourd’hui: la FZ-5 modélise ces transistors introuvables au niveau des composants pour reproduire ces sons fuzz classiques des années 1960 et 1970 © La commande FUZZ de la FZ-5 propose une plage BOOST permettant d'obtenir une distor- sion plus intense qu'avec les modèles originaux. Technologie COSM (Composite Object Sound Modeling) “Composite Object Sound Modeling” ou “COSM” est une puissante technologie innova- trice de Roland modélisant numériquement le son d'instruments de musique et d'effets classiques. COSM analyse les nombreuses facettes constituant le son original, telles que ses caractéristiques électriques et physiques, et génère ensuite un modèle numérique reprodui- sant fidèlement le même son. Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs. Leurs marques ne sont mentionnées dans ce document que pour identifier le matériel dont le son est simulé par la technologie COSM

1. Prise pour adaptateur

12 Cette prise sert à brancher un adaptateur sec- ( teur en option (série BOSS PSA). L'utilisation To u d’un adaptateur vous permet de jouer sans vous soucier de l'autonomie de la pile. @ * Servez-vous exclusivement de l'adaptateur secteur NZ NZ. spécifié (série PSA) et assurez-vous que la tension de Level Fu l'installation électrique correspond bien à la tension indiquée sur le corps de l'adaptateur. D'autres adap- —& 3—\{] æourrur INPUT || — 6 tateurs peuvent utiliser une polarité différente ou être PS conçus pour une autre tension; leur utilisation peut F UZZ donc provoquer des dommages, des pannes ou des 23 électrocutions. Si vous branchez l'adaptateur quand l'appareil est BOSS sous tension, l'alimentation est tirée de l'adaptateur. Vous pouvez installer une pile dans la FZ-5 quand vous l'alimentez avec l'adaptateur secteur: ainsi, en cas de coupure d'alimentation (câble débranché ou panne de courant), vous pouvez continuer à jouer.

Ce témoin indique si l'effet est actif/coupé et sert aussi de témoin pour la pile. Il s'allume quand l'effet est actif.

• Si, quand la pédale est alimentée par pile, le témoin CHECK perd de son intensité (ou ne s'allume plus du tout) lorsque vous tentez d'activer l'effet, la pile doit être remplacée. Pour en savoir plus, voyez “Remplacer la pile” (p.13).

• Le témoin CHECK indique si l'effet est appliqué ou non. Il n'indique pas si la pédale est sous ou hors tension.

Branchez cette sortie à l'entrée d’un ampli de guitare ou d’un autre processeur d'effets.

Cette pédale active/coupe l'effet.

Desserrez cette vis pour ouvrir la pédale et remplacer la pile.

• Pour en savoir plus, voyez “Remplacer la pile" (p.13).

Cette prise reçoit les signaux d’une guitare, d’un autre instrument de musique ou d’un autre effet.

• La prise INPUT fait aussi office de commuta- teur d'alimentation. La pédale est mise sous tension quand vous branchez un câble à la prise INPUT: elle est mise hors tension dès que vous débranchez le câble. Quand vous n'utilisez pas la pédale, veillez à débrancher la fiche de la prise INPUT.

Cette commande détermine le volume de l'effet fuzz.

Cette commande détermine l'intensité de l'effet fuzz. Tournez la commande à droite pour intensi- fier la distorsion. La position centrale produit la distorsion maximum de la pédale fuzz modélisée. Amenez la commande dans la plage BOOST pour générer une distorsion encore plus redoutable que celle du modèle original.

Cette commande sélectionne le modèle de pédale fuzz. © Types d'effets (Mode)

• Tous les noms de produits mentionnés dans ce document sont des marques commerciales ou déposées appartenant à leurs détenteurs respectifs. Leurs marques ne sont mentionnées dans ce document que pour identifier le matériel dont le son est simulé par la technologie COSM. Modélise la Dallas-Arbiter FUZZ FACE Cette incroyable pédale ronde était indispensable pour produire le son fuzz psy- F (FACE) chédélique de la fin des années ‘60. Ce modèle restitue le gros son des pédales Dallas-Arbiter pourvues de transistors au germanium AC128 Modélise la Maestro FZ-IA. Ce modèle reproduit fidèlement le son des pédales dotées de transistors au ger- MVSDEUZZ) | nium 2N2614. Ce son fuzz est caractérisé par une accentuation marquée des hautes fréquences. Modélise l'Octavia Fuzz. Ce modèle reprend la caractéristique de l'original qui ajoutait un son à l'octave durant la chute du son. IO(OCTAVE FUZZ)| Ce son distinctif ressort particulièrement avec des notes aiguës jouées seules. Jouez des notes seules au-delà de la 12ème frette sur la 1ère, 2ème ou 3ème corde. Cet effet est plus facile à obtenir si vous diminuez le volume de la guitare ou le réglage de la commande FUZZ PS a & @ 7 &

Connexions L'insertion d'une fiche dans la prise INPUT met le pro- duit sous tension. Mettez d'abord tous les appareils connectés sous tension avant d'augmenter Le volume de l'ampli. + Nous recommandons l'utilisation d'un adaptateur sec- Leur car la consommation de ce produit est relativement élevée. Si vous préférez néanmoins utiliser une pile, optez pour une pile alealine + Pour éviter tout dysfonctionnement et pour ne pas endommager les haut-parleurs ou les autres périphéri- ques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer Les connexions.

• Vous pouvez installer une pie quand vous utilisez l'adaptateur secteur; ainsi, en cas de coupure d'alimenta- tion (câble débranché ou panne de courant), vous pouvez continuer à jouer. *° Certains câbles de connexion sont équipés de résistances. De tels câbles engendrent un volume extrêmement bas voire inaudible. Contactez le fabricant du câble pour obte- nr de plus amples informations. Remarque sur l'emplacement du produit Les pédales compactes BOSS sont pourvues de patins en caoutchouc antidérapants. Selon la matière et la tempéra- ture de la surface sur laquelle vous déposez les pédales, les patins en caoutchouc peuvent se décolorer ou laisser des traces sur la surface. Vous pouvez placer un morceau de feutre ou de tissu sous la pédale pour y remédier. Dans ce cas, veillez à ce que le produit ne glisse ou ne se déplace pas accidentellement. ‘ebruary 19, 2007 10:27 AM Lorsque les connexions sont établies, mettez Les appareils sous tension en respectant l'ordre spécifié. Si vous ne res- pectez pas cet ordre, vous risquez de provoquer des dys- Sonctionnements et/ou d'endommager Les enceintes et autres appareils. Pour la mise sous tension: Mettez l'ampli de guitare sous tension en dernier. Pour la mise hors tension: Mettez d'abord l'ampli de guitare hors tension. *_ Réglez toujours le volume au minimum avant de mettre ce produit sous tension. Même lorsque le volume est au minimum, certains bruits peuvent être audibles lors de la mise sous tension; c'est parfaitement normal et ce n'est pas dû à un dysfonctionnement. Si aous alimentez l'appareil par pie, la luminosité du témoin CHECK diminue dès que la pile est épuisée. Remn- placez la pile dans Les plus bref délais.

Connexions Î Apte secteur BOSS de la série PSA Era our atom Guitare électrique /) in À Fu] | — fe —& ë ? FUzZz i moi de quiare EE ——

• Ce produit est équipé d'un circuit de protection. Un délai de quelques secondes s'écoule lors de la mise sous tension avant que le produit ne fonctionne normalement: LA NA

Page 10 Monday, February 19, 2007 10:27 AM Utilisation de la pédale & 1: Après avoir effectué les connexions (p. 8), 2, Enfoncez la pédale pour activer l'effet. PS > réglez les commandes de la façon illus- (Le témoin CHECK s'allume quand 4 trée. l'effet est actif.)

3. Choisissez un modèle de pédale fuzz

avec la commande MODE.

4. Réglez l'intensité de la distorsion avec la

commande FUZZ. La plage de distorsion originale de la pédale Fuzz est couverte par la plage de la commande FUZZ allant de la position minimum (à gau- che) à la position centrale Au-delà de la position centrale, vous arrivez à la plage BOOST: elle produit une distorsion excédant tout ce que le modèle original pou- vait offrir. La plage BOOST offre une redouta- ble distorsion, même avec des micros à simple bobinage.

5. Réglez le volume de sortie avec la com-

mande LEVEL. En principe, vous devriez régler la commande LEVEL pour qu'il n'y ait pas de différence de niveau quand l'effet est activé et quand il est coupé.

FZ-S_el_F.im Page 12 Monday, February 19, 2007 10:27 AM Autocollant ‘Modes’ T Vous trouverez un autocollant sur la couverture de ce mode d'emploi. Cet autocollant reprend les différents modèles de pédale fuzz accessibles avec la commande MODE. Pour utiliser l’autocollant, retirez la couche inférieure et collez-le de la façon illustrée.

• Pour en savoir plus, voyez “Types d'effets (Mode)" (p. 7).

Remplacer la pile Si la luminosité du témoin diminue ou s’il s'éteint quand un effet est actif, la pile est (presque) épuisée et doit être remplacée. Changez la pile en suivant la procédure ci-dessous.

1. Desserrez la vis à l'avant de la pédale et

relevez la pédale. *_ Vous pouvez laisser la vis sur la pédale lors du rem- placement de la pile. Retirez la pile épuisée de son logement et débranchez les contacts de la pile. Branche les contacts à la nouvelle pile et insérez-la dans le logement. Veillez à respecter la polarité de la pile (+ et "="

• Nous recommandons l'utilisation d'un adaptateur sec- Leur car la consommation de ce produit est relatine- ment élevée. Si vous préférez néanmoins utiliser une pile, optez pour une pile alcaline.

Glissez le ressort sur sa base au dos de la pédale et refermez-la.

• Evitez de pincer le câble du connecteur de pile à l'intérieur de la pédale, dans le ressort ou le loge- ment de la pie. Caracas Soie nu pie Insérez la vis dans l'orifice et serrez-la Pie av fermement. PS & 7 > — 4 NY ŸY

Dépannage Impossible de mettre la pédale sous tension/le témoin CHECK ne s’allume © L'adaptateur secteur spécifié (série PSA en option) est-il correctement branché? Vérifiez la connexion de l'adaptateur (p. 8). Utilisez uniquement l'adaptateur secteur spéci- fié pour la FZ-5. © La pile est (presque) épuisée? Remplacez la pile (p. 13).

• La pile fournie avec cette pédale sert avant tout à tester ce produit. Sa durée de vie est limitée. Nous recommandons l'utilisation d'un adapta- teur car la consommation de ce produit est rela- tivement élevée. Si vous préférez néanmoins uti- liser une pile, optez pour une pile alcaline. Pour éviter d'épuiser la pile trop rapidement, veillez à débrancher la fiche de la prise INPUT quand vous n'utilisez pas la pédale (p. 5). © La guitare est-elle correctement branchée à la prise INPUT? Vérifiez à nouveau la connexion (p. 8). F.im Page 14 Monday, February 19, 2007 10:27 AM INPUT

• Un câble doit être branché à la pri pour que l'effet puisse être activé.
• Si, en dépit d'un câble branché, la pédale n'est pas alimentée (par pile ou par adaptateur sec- teur), le témoin CHECK ne s'allume pas lorsque vous essayez d'activer l'effet. Pas de son/volume faible © L'instrument est-il correctement branché à la FZ-5? Vérifiez à nouveau la connexion (p. 8). © Le réglage LEVEL est-il trop bas? Plus la commande LEVEL est tournée vers la gauche, plus le volume est bas quand l'effet st activé. Tournez la commande LEVEL vers la droite pour augmenter le volume. © Avez-vous baissé le volume au minimum sur l'ampli de guitare ou le processeur d'effets connecté? Vérifiez les réglages sur l'appareil branché. © La pile est (presque) épuisée? Remplacez la pile (p. 13).

Page 17 Monday, February 19, 2007 10:27 AM Fiche technique FZ-5: Fuzz Niveau d'entrée nominal Impédance d'entrée: Niveau de sortie nominal: Impédance de sorti Impédance de charge recommandée:10 kQ ou plus Commandes: . Pédale, Commande LEVEL, Commande MODE, Com- | mande FUZZ &- Témoin: . Témoin CHECK (activation/coupure de l'effet et état de la pile) LC > Prises: Prise INPUT, Prise OUTPUT, Prise pour adaptateur sec- teur (DC 9V) DC 9V: Pile sèche carbone 6F22 (9V)/ Pile sèche alcaline 6LR61 (9V) Adaptateur secteur (de la série PSA: en option) ….36mA (DC 9V)

• Durée de vie estimée des piles en utilisation continue: Carbone: 3 heures, alcaline: 10 heures. Ces chiffres varient selon les conditions d'utilisation: Alimentation: Consommation:

• La pile fournie avec cette pédale sert avant tout à tester ce produit et sa durée de vie est donc limitée. Nous vous conseillons de la remplacer par une pile sèche alca- À line. À m2 Option .. Adaptateur secteur (de la série PSA) K&>

• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

4 Pour les pays de l'UE A4 ( C € Curoipore mors ct ici more 056ERE ) Loper rer

el_F.fm Page 20 Monday, February 19, 2007 10:27 AM er Ce produit doit être mis au rebut dans un centre local de recyclage des déchets. Ne le jetez pas dans une poubelle ménagère BOSS Corporation G6027119R0_X
