Type d'appareil	Métronome électronique
Affichage	Écran LCD large et rétro-éclairé
Son	PCM de haute qualité avec sons de batterie internes
Fonctions rythmiques	Note Mixing, Loop Play, Amp Simulator
Modes	Métronome, Loop Play, Coach, Diapason
Plage de tempo	30 à 250 BPM
Préréglages	50 réglages de métronome et 10 réglages de diapason
Connectivité MIDI	Prise MIDI IN/OUT
Alimentation	Adaptateur secteur (PSA) ou piles
Sortie casque	Prise casque stéréo 1/4"
Entrée pédale	Prise pédale START/STOP et MEMORY UP/DOWN
Réglage volume	Curseur Master Volume
Fonction mute	Oui, pour rendre le son temporairement silencieux
Fonction coach	Exercices et entraînements rythmiques
Réglage sensibilité micro	Oui, pour micro et pad déclencheur
Dimensions	Non précisé
Poids	Non précisé
Accessoires	Pad déclencheur, adaptateur secteur, câble MIDI (optionnel)

FOIRE AUX QUESTIONS - DB-90 BOSS

Comment allumer le BOSS DB-90 ?

Pour allumer le BOSS DB-90, appuyez sur le bouton 'POWER' situé sur le panneau avant de l'appareil.

Comment régler le volume du métronome ?

Vous pouvez régler le volume en utilisant le bouton 'VOLUME' sur le panneau avant. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Comment changer le tempo du métronome ?

Pour changer le tempo, utilisez le bouton 'TEMPO' ou les flèches 'UP' et 'DOWN' pour augmenter ou diminuer le tempo. Le tempo est affiché sur l'écran.

Le BOSS DB-90 ne s'allume pas, que faire ?

Vérifiez si les piles sont correctement insérées ou si l'adaptateur secteur est bien connecté. Si l'appareil ne s'allume toujours pas, essayez de remplacer les piles.

Comment utiliser les différents rythmes disponibles ?

Pour sélectionner un rythme, utilisez le bouton 'RHYTHM' et parcourez les options à l'aide des flèches. Appuyez sur 'ENTER' pour confirmer votre sélection.

Est-il possible de connecter le BOSS DB-90 à un haut-parleur externe ?

Oui, vous pouvez connecter le BOSS DB-90 à un haut-parleur externe via la prise 'OUTPUT' située à l'arrière de l'appareil.

Comment réinitialiser le BOSS DB-90 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'TEMPO' tout en allumant le BOSS DB-90. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Le métronome produit un son faible, que puis-je faire ?

Vérifiez le réglage du volume, assurez-vous qu'il est suffisamment élevé. Si le problème persiste, vérifiez si les haut-parleurs internes ne sont pas obstrués.

MODE D'EMPLOI DB-90 BOSS

Nous you remercions et you felicitons pour voire choix d'un METRONOME BOSS DB-90 Dr Beat

Avant d'utiliser ce produit, veuillez dire attentivement les sections intitulées: "Consignes d'utilisation" et "Remarques importantes" (document déparé).

C sections donn the inatons nontcantionl tllusio appriod du rdit. enout, p maitrser cectt che fction de vour neoue acitio, veille zire entiement le mode d'emploi. Conservez ensuite le manuel a portee de main pour toute reference ulterieue.

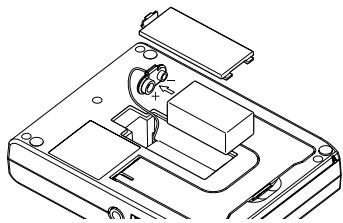

Dans son conditionnement d'usine, la pile du DB-90 n'est pas installée. Lize le chapitre "Changer la pile" et suive les instructions d'installation de celle-ci.

Copyright © 2005 BOSS CORPORATION Tous droits réservés. Interdiction de copier tout ou partie de ce mode d'emploi sans l'accord écrit de BOSS CORPORATION.

principales

Écran LCD large et rétro-éclairé, indicateur de tempo (type « pendule ») de grande visibilité
Sons PCM de décompte etsons de batterie internes

En plus des sons PCM de haute qualité du décompte, des sons de voix et de batterie sont également disponibles comme sons du métronome.
Fonction « Note Mixing »

Les quatre différentes valeurs rhytmiques (noire, croche, double-croche et triolet) et le volume des temps forts sont paramétrables, permettant la création rapide et facile de styles rhytmiques.
Lecture en boucle (« Loop Play »)

Vous pouze rappeler des réglages ménorisés du métronome et les combiner en séquences préprogrammées (définition du nombre de répetition). Vous pouze ainsi vous exercer sur de multiples combinaisons de rhytmes symétriques ou asymétriques.
Simulateur d'ampli («Amp Simulator »)

Le DB-90 est muni d'une entree jack, permettant le branchement direct d'une guitare ou d'une basse pour vous entrainer avec le metronome. De plus, la fonction « amp simulator » vous permit d'utiliser le DB-90 en « monitoring » comme un ampli.
Fonction « Rhythm Coach», assistant parfait pour l'étude

Le DB-90 dispose de la fonction « Rhythm Coach», permettant un entrainment rhytmique à l'aide de Pads déclencheurs et du micro intégré du DB-90.

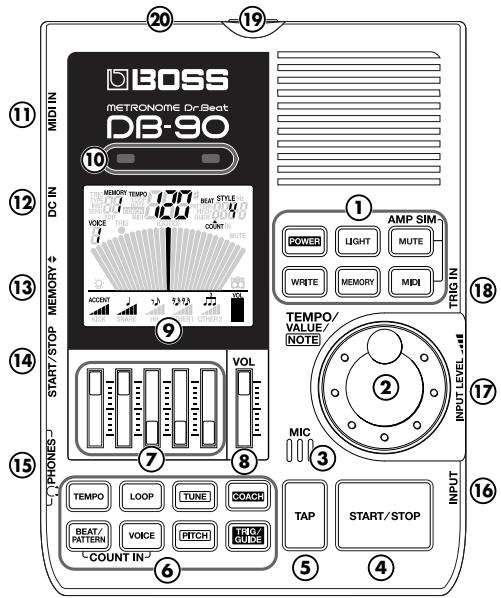

Description de la face avant

1. [POWER] Met l'appareil sous/horst tension.
2. Lors de la mise sous tension, veillez à ce que le volume soit au minimum. Cela dit, même dans cette position, un son peut être émis à l'allumage; cela est normal et ne représenté pas un dysfonctionnement.

[LIGHT] Activation/désactivation du rétro-éclairage.
[MUTE] Rend silencieux le son en cours d'exécution.

• Le réglage de la fonction « Mute » n'est pas ménorisé.

[WRITE] Sauvegarde de réglages en mémoire.
[MEMORY] Sélection du nombre de mémoire.
[MIDI] Sélection du mode MIDI.

1. molette TEMPO/VALUE Changements du tempo et des valeurs de réglages.

2. MIC

La capacité du DB-90 d'identifier dessons de batterie, Pads d'etude ou autres signaux captees par micro, combinée avec sa possible utilisation en mode « Coach», vous aide à l'etude rythmique.

1. [START/STOP]

Marché/arrêt du métronome, des boucles « Loop Play», du diapason et du « Rhythm Coach ».

1. [TAP]

Permet la saisie du tempo du métronome.

re réglage est ignore dans les modes « Loop Play», « Reference Tone», et « MIDI »

1. [TEMPO] Change le tempo.

[LOOP] Sélection du mode « Loop Play »

[TUNE] Sélection du mode « Reference Tone » (diapason). Change le nom de note.

Fonction de décompte préalable (« Count In »)
Vou puez définir un précompte du métronome avant l'exécution de ses battements.
Fonction diapason (« Reference Tone »)
Le DB-90 dispose d'un générateur de sons chromatique, pouvant produit des sons sur une étendue de cinq octaves (de C2 / D02 à B6/Si6).
Memoire

Permet la sauvegarde de 50 réglages de métronome et 10 réglages de diapason différents.
Prise jack START/STOP
Branchez ici une pédale FS-5U (ou FS-6) pour une commande au pied de marche/arrêt.
Prise jack stereo MEMORY UP/DOWN
Branchez ici une pédale FS-5U (ou FS-6) pour une commande de défilament/selection de mémoires.
Prise MIDI IN

Branchez ici un apparéil MIDI externe pour le synchroniser et afficher son tempo ou pour lui permettre de commander la fonction marche/arrêt du métronome.

Conventions utilisées dans ce manuel

Les textes et/ou chiffres entre crochets [ ] font reference à des boutons (ex; [TAP] = bouton « TAP »)

[COACH] Sélection du mode « Coach »

Appuyez sur le bouton pourCHOIR L'un des quatre modes d'etude proposés.

[BEAT/PATTERN] Sélection alternative des modes « Beat » ou « Pattern » du métronome.
[VOICE] Change le son utilisé par le Beat en cours de sélection.

• Inactif quand des Patterns sont selectionnées.

[PITCH] Sélection du mode « Reference Tone ». Change la hauteur du diapason.
[TRIG/Guide] Sélection du mode « Coach »
Réglages de la sensibilité des Pads et de l'acuité rhytmique (« Time Check »).

1. Curseurs de niveaux « Rhythm Level »

Réglages des volumes de temps forts et de chaque valeur rythmique.
* Inactif en mode « Metronome » (excepté pour le précompte), et en mode « MIDI ».

1. Curseur « Master Volume »

Réglage du volume général.
* Le réglage de « Master Volume » n'est pas ménorisé.

1. Ecran

Les informations qui s'affichent dépendent du mode en cours d'utilisation.

1. Temoins de Tempo

S'allument en phase avec le tempo.

1. Prise MIDI IN

Connexion à la prise MIDI OUT d'un séquenceur MIDI externe.

1. Alimentation DC IN

Connexion d'un adaptateur secteur (serie PSA).

1. Prise MEMORY ▲▼ (jack stéreo)

Branchez ici une pédale de commande (FS-5U ou FS-6 en option).

Cette pedale permet le défilament des mémoires.

1. Prise START/STOP (jack mono)

Branchez ici une pédale de commande (FS-5U ou FS-6 en option).

Permet la commande de marche/arrêt du métronome, « Loop Play», « reference note » et « Rhythm Coach ».

1. Prises PHONES

Branchez ici des écouteurs. Jack stéreo 1/4'' et mini-jack stéreo peuvent être utilisés simultanément.

1. Prise INPUT (jack mono)

Branchez ici une guitare ou uneasse.

• Si vous utilisez des cables munis de résistances, le volume de l'appareil connecté peut être faible. Si cela se produit, utilisez des cables sans résistances, tels que la série PCS Roland.

• Molette INPUT LEVEL

Règ le volume de l'appareil branché à la prise « Input »

1. Prise TRIG IN (jack mono)

Branchez ici un Pad de déclenchement (tel que PD-8 ou V-Pad Roland).

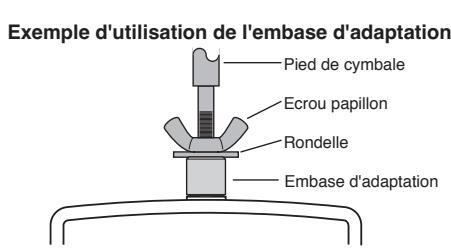

1. Orifice pour fixation à un pied de cymbale (M6)

2. Point de fixation d'anti-vol (K)

http://www.kensington.com/

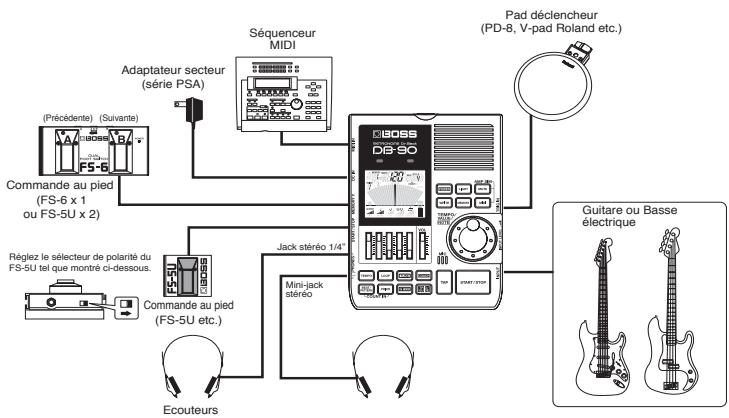

Connexions

Utilisation du métronome

Mode « Metronome »

1. Appuyez sur [TEMPO].
   La valeur de tempo clignote rapidement plusieurs fois.
2. Utilise la molette TEMPO/VALUE pour regler le tempo.
3. Appuyez sur [BEAT/PATTERN].

"BEAT" ou "PATTERN" clignote.

Si vous choisissez "BEAT," une icone de note s'affiche à l'écran

Si vous choisisse "PATTERN," alors KICK, SNARE, et d'autres 名s de sons de batterie s'affichant.

1. Utilisez la molette TEMPO/VALUE pour désir un nombre de "BEAT" ou "PATTERN".
   "BEAT" est le réglage pour un battement à la noire (le maintainier [VOICE] pendant une pression sur "BEAT" offre le choix de l'un des quatre Tones disponibles).
   Choisissez "PATTERN" pour dire les rythmes (les données de son et de jeu de batterie de "PATTERN" sont fixes).
2. Dans certains types de “PATTERN”, certains noms de son de batterie peuvent n'avoir aucun son assigné.
3. Appuyez sur [START/STOP] pour démarrer. Pour arrêter, appuyez à nouveau sur [START/STOP].

Changer de son (Tone) pour le métronome

Vous pouvezCHOISIR L'un des quatresons disponibles("BEAT"seLECTIONnéseulement).

1. Appuyez sur [VOICE].

En mode « Metronome», “BEAT” est sélectionné automatiquement, et “VOICE” clignote.

1. Utilisez la molette TEMPO/VALUE pour désir un son.

2. Son de métronome « Wind-up »

3. Son de métronome électronique
4. Son de click electrode
5. Voix humaine

Réglage du Tempo en temps réel (« Tap Input »)

En mode « Metronome», vous pouvez définir le tempo en appuyant en mesure sur le bouton [TAP] deux fois ou plus; le tempo se cale sur votre vitesse d'exécution (étendue: = 30 à 250).

Vous pouvez également définir le tempo de cette façon en mode « Coach »

■ Création de styles de rythmes originaux

En mode « Metronome», vous pouvez utiliser les 5 curses situés sous l'écran (curseurs ACCENT et ↓, ↓, ↓, ↓) pour changer le type de jeu des battements du métronome.

Les volumes de l'accent du premier temps et des suivants peuvent se régler sur cinq niveaux.

Les réglages modifiés peuvent être sauvégardés en mémoire. Voir "Utilisation de la mémoire" ci-après.

• "EDIT" s'affiche quand vous modifie des réglages contenus en mémoire.

Décompte préalable (« Count-In »)

Vou pouve obtenir un décompte du métronome avant qu'il ne démarre ses battements. (réglage disponible en modes « Metronome », « Loop Play », « Coach » et « MIDI ».)

1. Appuyez simultanément sur [BEAT/PATTERN] et [VOICE].

2. Appuyez sur [START/STOP] pour démarrer.
   Le précompte s'exécute le nombre de fois spécifique, puis le métronome démarre.
   Pour annuler le précompte, appuyez à nouveau sur [BEAT/PATTERN] et [VOICE] simultanément.

3. Le décompte se fera entendre à chaque démarriage du métronome quand « Count in » est activé.

4. La fonction de décompte est désactivée à chaque nouvelle mise sous tension du DB-90.

• Le son du précompte n'est pas modifiable.

Définition du nombre de précomptes

Une pression simultanée sur [BEAT/PATTERN] et [VOICE] affiche le nombre de précomptes à l'écran.

Utilisez la molette TEMPO/VALUE pour désir un chiffre de -1 à -8.

■ Fonction « Mute »

Vourendessonsencoursd'executiontemporairementsilencieux.

1. Appuyez sur [MUTE].

"MUTE" s'affiche à l'écran. Le son en cours d'execution n'est plus audible.

1. Appuyez à nouveau sur [MUTE].
   Le son est audible de nouveau, et "MUTE" disparaît de l'écran.
2. Le paramètre « Mute » ne peut être ménorisé.

Lecture de boucles (mode « Loop Play »)

Des réglages mémorisés du métronome peuvent être lus en sequence. La sauvégarde de réglages de temps et de rythmes différents La sauvégarde de réglages de temps et de rythmes différents en mémoires puis leur exécution à l'aide de la fonction « Loop Play » est utile à l'étude de rythmes (symétriques ainsi qu'asymétriques ou irréguliers).

1. Appuyez sur [LOOP].

Le DB-90 est en mode « Loop Play »

"LOOP" s'affiche à l'écran.

1. Appuyez sur [START/STOP] pour démarrer la lecture en boucle.

Pendant la lecture « Loop Play», le chiffre au centre de l'écran indique le nombre de répetition de chaque mémoire. Le numéro audressus de “COUNT” est le nombre de répétition

Une pression sur [MEMORY] fait clignoter "MEMORY" et le numero de mémoire peut être changeé avec la molette TEMPOR/VALUE.

Appuyez à nouveau sur [MEMORY]; “MEMORY” s'allume en continu, et le DB-90 returne à l'écran « Loop Play ».

1. Appuyez à nouveau sur [START/STOP].

La lecture de boucles s'arrête et le DB-90 est en attente « Loop Play »

Changer le nombre de répetitions d'exécution d'une mémoire

Utilisez la molette TEMPO/VALUE alors que la fonction « Loop Play » est en attente pour modifier la valeur du nombre de répetition (de 0 à 255). Quand la valeur est 0, la lecture des données de cette mémoire est inactive.

Étude en mode « Coach »

Le mode « Coach » du DB-90 comprend des modes d'exercices conçus pour améliorer votre pratique. Ces modes sont respectivement elaborés pour vous aider à améliorer vitesse, régularité et endurance ainsi que le développement de votre sens du tempo.

Chacun des quatre modes Coach permet de vous exercer sur plusieurs niveaux de difficulté.

Le micro intégré permet une vérification de votre respect du rythme (sur batterie acoustique, en tapant dans vos mains, etc.).

VoussousquiseyousexerceravecunPaddéclencheurbranchesurlaprisTRIGIN.

Réglage de la sensibilité du Micro et du Pad déclencheur

Réglage de la sensibilité du Micro

1. Vérifiez que rien n'est branché en TRIG IN.
2. Appuyez sur [TRIG/Guide]; "SENS" clignote.
3. Reglez la valeur "SENS" avec la molette TEMPO/VALUE jusqu'à ce qu'un point ("●") apparaissée dans la zone TRIG de l'écran quand vous frappez votre fuit ou votre Pad d'étude.
4. Une valeur "SENS" trop élevée peut réndre le capteur sensible au son du métronome. Dans ce cas, ajustez la valeur "SENS".
5. Si le capteur réagit au son du métronome quand la fonction « Rhythm Coach » est démarrée, baissez le volume du son de métronome à l'aide du curseur « master volume » jusqu'à ce que le capteur ne réagisse plus au son.

Réglage de la sensibilité du Pad déclencheur (Trigger Pad)

1. Branchez un Pad déclencheur à la prise TRIG IN.
2. Appuyez sur [TRIG/GUIDE]; "SENS" clignote.
3. Réglez la valeur "SENS" avec la molette TEMPO/VALUE jusqu'à ce qu'un point ("●") apparaissée dans la zone TRIG de l'écran quand vous.frappez votre Pad déclencheur.

Plus la valeur "SENS" est élevée, plus la sensibilité augmente.

Valeur "SENS" 1,2, .16
Sensibilité Faible- -Importante

Un point apparait a 1'ecran sur chaque déclenchement du DB-90.

• Lessons sont prédéfinis et ne peuvent être modifiés. Réglez le volume avec leurreur «master volume »
• Notez que le DB-90 ne différencie pas les « rim shots » même si vous utilisez un Pad disposant de cette capacité.

■ Entrainement avec le « Rhythm Coach »

1. Appuyez sur [COACH].

"COACH" s'affiche à l'écran et le DB-90 est en mode « Coach ».

Appuyez sur le bouton [COACH] pour désir l'un des quatre modes d'exercices.

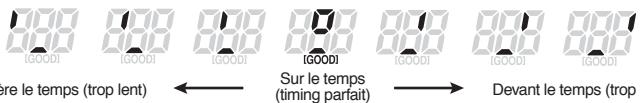

Ech	1. Régularité (Time Check)	Exercices de précision et de régulariat
98	2. Compte silencieux (Quiet Count)
64	3. Mod. progressives (Gradual Up/Down)	Exercices d'endurance et de résistance
50	4. Mod. par paliers (Step Up/Down)

1. Appuyez sur [START/STOP] pour démarrer le métronome et commencer l'exercice.

2. Des motifs rhytmiques (patterns) du métronome s'exécutent selon le mode sélectionné.

3. Le son est celui de la fonction « Rhythm Coach » et n'est pas modifiable.
4. Réglez le volume avec le curseur « master volume »
5. L'appui sur [COACH] ou sur [TRIG/GUIDE] arrêté le métronome en cours d'exécution.

6. La molette TEMPO/VALUE ou l'utilisation de [TAP] peuvent modifier le tempo.

7. Le son pilote par un déclencueur (Trigger) n'est disponible qu'en mode « Coach ».

Time Check(bch)

Ce mode vise a développier votre synchronisme afin que vous soyez parfaitement calé sur le rythme du métronome.

Les frappes effectuees sur un Pad connecte ou detectees par le micro integre sont mesureres par rapport au timing des noires () du métronome et le résultat obtenu est affiche à l'écran.

1. Appuyez sur [COACH] pour besoin "Ech"
2. Appuyez sur [START/STOP] pour commencer l'exercice.

• Si [GOOD] s'affiche toujours après votre pression sur [START/STOP] pour démarrer l'exercice, et ceci malgré que vous n'ayez effectué aucune frappe, cela signifie que le capteur réagit au son du métronome. Voir les instructions de "Réglage de la sensibilité du micro" ci'avant et réglez la valeur de "SENS" et le volume du son de métronome.

Quiet Count(

« Quiet Count » vise à développer le “timing” interne. Dans ce mode, le métronome joue au volume définit pendant les quatre premières mesures puis joue les quatre mesures suivantes à un volume réduit. Ce cycle se repête jusqu'à une pression sur [START/STOP].

1. Appuyez sur [COACH] pour désir "
2. Appuyez sur [START/STOP] pour commencer l'exercice.

Gradual Up/Down

« Gradual Up/Down » a pour but de faire travailler leur endurance et leur résistance en accélérantuis en ralentissant graduèlement la vitesse du métronome. Le tempo s'accélé de 1 BPM tous les deux temps jusqu'à atteindre son maximum puis le tempo ralentit de 1 BPM tous les deux temps pour revenir à celui de départ et le cycle se répète ainsi. Quand “PATTERN” est scéléctionné, le tempo change de 1 BPM toutes les deux mesures.

1. Appuyez sur [COACH] pour besoin "L"
2. Appuyez sur [START/STOP] pour commencer l'exercice.

Si vous appuyez sur [WRITE] en cours d'execution, la valeur du tempo en cours est définie comme valeur maximale (réglage par défaut: 250). La valeur minimale de tempo est définie par la molette TEMPO/VALUE ou une saisie en temps réel « Tap Input ».
* La modification de la valeur minimale restaure la valeur maximale à sa valeur par défaut (250).

Step Up/Down (S)

« Step Up/Down » vise à développer votre endurance par une accelération puis une décalération douce de la vitesse du métronome. Dans ce mode, le tempo augmente de cinq batements par minute (5 BPM) toutes les quatre mesures jusqu'à atteindre sa valeur maximale. Celle-ci atteinte, la valeur du tempo diminue alors de cinq batements par minute (5 BPM) toutes les quatre mesures pour revenir à celui de départ et le cycle se repétée ainsi.

1. Appuyez sur [COACH] pour besoin "Sud"
2. Appuyez sur [START/STOP] pour commencer l'exercice.

Si vous appuyez sur [WRITE] en cours d'exéciption, la valeur du tempo en cours est définie comme valeur maximale (réglage par défaut: 250). La valeur minimale de tempo est définie par la molette TEMPO/VALUE ou une saisie en temps réel « Tap Input ».

• La modification de la valeur minimale restaure la valeur maximale à sa valeur par défaut (250).

■ Modification de la résolution

Vous pouvez désir parmi trois niveaux de difficulté pour la précision demandée et calculée par le métronome en comparaison de son horloge interne.

Cela vous permet d'adapter votre entraînement à votre niveau et à l'évolution de votre technique

1. Appuyez sur [TRIG/Guide]; "GUIDE" clignote.
2. Utilisez la molette TEMPO/VALUE pourCHOISIR:

1: EASY (plus facile)
2:NORMAL
3: HARD (marge de précision requise encore plus fine)

Mémoire

Vous pouvez sauevager duqu'a cinquante reglages differents du métronome et dix réglages de diapason (reference tone) en mémoire.

Rappel de réglages mémorisés (Memory)

1. “MEMORY” allumé, appuyez sur [MEMORY] pour que “MEMORY” clignote.

2. Quand "MEMORY" clignote,CHOISSEZ un numero de mémoire avec la molette TEMPO/VALUE.

3. Une pression sur [WRITE] quand une mémoire est séLECTIONné ("MEMORY" clignote) met le DB-90 en mode de sélection de destination de sauvégarde (le numéro de mémoire clignote).

Sauvegarde de réglages en mémoire

1. Quand le numero de mémoire est allumé, appuyez sur [WRITE].

Le numero de mémoire clignote.

1. Pendant que le numéro de mémoire clignote,CHOISSEZ le numéro de mémoire de destination avec la molette TEMPO/VALUE.
2. L'appui sur [START/STOP] annule la procédure, et le numéro de mémoire reste allumé.
3. Appuyez à nouveau sur [WRITE] pour sauvégarder ces réglages en mémoire; le numéro de mémoire se met à clignoter plus rapidement.

Quand le numero de mémoire s'allume en continu à nouveau, votre sauvégarde est effectué.

• Ne pasmettre le DB-90 hors tension en cours de sauvegarde (pendant que le n° de mémoire clignote rapidement).
• "EDIT" s'affiche lorsque vous modifie les paramètres d'un numéro de mémoire.

Écoute du diapason (Reference Tone)

1. Appuyez sur [TUNE] (mode « Reference Tone »). Quand le DB-90 est en mode « Reference Tone », “NOTE,” et “PITCH” s'afficht à l'écran.
2. Choisissez la note avec la molette TEMPO/VALUE. Choix de C2/Do2 à B6/Si6 par pas d'un demi-ton
3. Appuyez sur [START/STOP] pour entendre le diapason.

"MUTE" disparait de l'écran.

Appuyez à nouveau sur le bouton pour stopper le son. "MUTE" apparait à l'écran.

• Vous pouvez également activer/désactiver l'écoute du diapason en appuyant sur [MUTE].

Réglage de l'accord du diapason (Reference Pitch)

1. Appuyez sur [PITCH] en mode « Reference Tone »; “PITCH” clignote à l'écran.
2. Reglez la valeur du diapason avec la molette TEMPO/VALUE.

La valeur du diapason est celle du A4/La4, en unité de fréquence allant de 438 à 445 Hz.

• Il n'est pas possible de changer de note avec la molette TEMPO/VALUE tant que “PITCH” clignote. Pour changer de note, appuyez sur [TUNE] afin que “PITCH” s'arrête de clignot et s'allume en continu.
• Qu'est-ce que le diapason (« reference pitch »)?

La fréquence du A4/La4 (le A/La du milieu d'un piano) joué par un instrument (ex.: un piano) dont la hauteur sert de réference pour l'accord de tous les instruments d'une formation est appelée « diapason ».

Mode MIDI

Le MIDI (Musical Instrument Digital Interface) a été créé pour dévelopir la norme d'échange de données entre les instruments électroniques et les ordinateurs. Des cables MIDI reliant des apparciels équipés de connecteurs MIDI permettant l'échange de données entre eux.

Le DB-90 peut être démarré, arrêté et afficher le tempo d'une unité MIDI externe (equipe d'une prise MIDI OUT) en synchronisation.

Quand l'unité maître est démarrée ou arrêtée, elle transmet le message MIDI correspondant.

Alors, l'unité esclave démarre ou s'arrête en concordance avec le message MIDI reçu.

De plus, des données d'horloge correspondant au tempo sont transmises par l'unité maître.

L'unité esclave se synchronise sur ces données d'horloge.

Données de synchronisation du DB-90

Les messages MIDI suivants sont supportés par le DB-90 en synchronisation.

Start
- Continue
- Timing Clock (Horloge)
- Stop
Active Sensing (déclenchement par un Pad connecté)

1. Appuyez sur [MIDI].

Le DB-90onne en mode « Metronome » et en mode « MIDI «, activant sa réception MIDI. "MIDI"s allume en continu. Quand l'unité MIDI externe est démarrée ou arrêtée, le DB-90 démarre ou s'arrête.

1. Appuyez à nouveau sur [MIDI].

Le mode MIDI est désacté, et le DB-90 returne au mode « Metronome »

• Vou ne pouvez pas changer le tempo avec la molette TEMPO/VALUE ou la fonction « Tap input » tant que le DB-90 est en mode MIDI.
  Appuyer sur [TEMPO], [LOOP], [TUNE], [PITCH], [COACH] ou [TRIG/Guide] désactive le mode MIDI.
• Si le cable MIDI est débranché durant une synchronisation, le DB-90 arrêté son exécution.
• Selon le choix de VOICE pour le battement, le métronome peut ne pas répondre correctement si le tempo est d'une valeur dépassant 220. Dans ce cas,CHOISSE VOICE 3.
• En mode MIDI, vous ne pouvez changer de mémoire sur le DB-90 en cours d'exécution.

Autres fonctions

Fonction « Amp Simulator »

Le DB-90 est doté d'un générateur de simulation d'ampli.

Cette fonctionnalité permet de brancher une guitare électrique ou une basse sur le DB-90 directement et de l'utiliser comme ampli de « monitoring ».

Activation/désactivation de la fonction « Amp Simulator »

1. Appuyez simultanément sur [MUTE] et sur [MIDI].

"apparait à l'écran, indiquant l'activation de la fonction « amp simulator ».
2. Appuyez à nouveau simultanément sur [MUTE] et [MIDI].
L'icone disparait de l'écran, indiquant la déactivation de la fonction « amp simulator ».
* Le paramètre d'activation/désactivation de la fonction « amp simulator » est ménorisé.

Mise hors tension automatique (« Auto Power Off »)

La fonction « Auto Power Off » permet d'éviter une usure prematurée des batteries en éteignant automatiquement le DB-90 si aucun de ses boutons n'est manipulé pendant 60 minutes.

Désactivation de la fonction « Auto Power Off »

Pour désactiver la fonction « Auto Power Off », éteignez tout d'abord le DB-90, puis maintenez le bouton [TAP] enforcé et rallumez l'appareil en appuyant à nouveau sur le bouton [POWER].

La fonction « Auto Power Off » est désactivée. “ BDF ” apparait à l'écran pendant que le bouton [TAP] est maintainé enforcé.
La fonction « Auto Power Off » sera à nouveau activée à la mise sous tension suivante du DB-90.

Extinction automatique (« Auto Backlight Off »)

Appuyez sur [LIGHT] pour activer le rétro éclairage de l'écran.

Le rétro éclairage s'éteint automatiquement au bout de cinq secondes environ. "disparait de l'écran quand la fonction « Auto Backlight Off » s'active.

Désactivation de la fonction « Auto Backlight Off »

Pour que le rétro éclairage persisté, éteignez tout d'abord le DB-90, puis maintenez le bouton [LIGHT] enforcé et rallumez l'appareil en appuyant à nouveau sur le bouton [POWER].
La fonction « Auto Backlight Off » est déactivée et « apparait à l'écran.
La fonction « Auto Backlight Off » sera à nouveau activée à la mise sous tension suivante du DB-90.
* Les paramètres des fonctions « Auto Power Off » et « Auto Backlight Off » ne sont pas mémorisés.

Changement de la pile

L'écran et les indicateurs LED baisSENT en intensezé quand la pile devient faible.

Remplacez alors la pile des que possible.

S'il y a une pile dans l'appareil alors que celui-ci est alimenté par adaptateur secteur, le fonctionnement normal continue sauf en cas de coupure de courant ou d'une déconnexion du cable d'alimentation.
Les réglages mémorisés returnent à leur valeur d'usine respective lors du retrait de la pile du DB-90, ou si la pile est complètement décharge.
Quand vous retournez l'appareil, tenez-le avec précaution pour éviter de le laisser tomber, ou d'endommager les boutons et les contrôle.

1. Retirez le couvercle du compartment de la pile (situé sous l'appareil).
2. Retirez la pile usée du compartment et débranchez- la du cordon d'alimentation.
3. Branchez la pile neue au cordon d'alimentation, et placez le tout dans le compartment.

Respectez la position des pôles "+" et "-".

1. Refermez correctement le couvercle.

Fixation à un pied de cymbale

Pour fixer le DB-90 sur un pied de cymbale MDY-10U (vendu séparément), suivez les indications de l'illustration ci-dessous. Utilisez la rondelle et l'écrou papillon fournis avec le MDY-10U.

Pour une installation stationnaire, tournez le DB-90 d'environ cinq tours complets pour le fixer au MDY-10U. Puis, après avoir positionné le DB-90 face à vous, fixez-le à l'aide de l'écrou papillon.

Si vous voulez fixer le DB-90 à un autre pied de cymbale, utilisez l'embase d'adaptation fournie (diamètre: 8mm ) si celle du DB-90 (diamètre: 6mm ) ne correspond pas. (voir illustration.)

• Ne pas appliquer de force excessive à aucune de ces parties pendant cette installation, au risque de les endommager.

Utilisation du support

Vous pouvez utiliser le support intégré du DB-90 tel que montré ci-contre.

Réinitialisation (« Factory Settings »)

Les réglages du DB-90 peuvent être restaurés à leur valeur d'usine.

Maintenez le bouton [MEMORY] et allumez l'appareil en appuyant sur le bouton [POWER].

"88" s'affiche à l'écran pendant que le bouton [MEMORY] est maintainu.

Tous les réglages sont raménés à leur valeur de sortie d'usine.

Métronome

• Tempo: =30 à 250, sensibilité: ±0.1% - BEAT1: 1 à 9 - BEAT2: OFF, 1 à 9
• PATTERN: 30 types (8-BEAT x 4, 16-BEAT x 3, SHUFFLE x 3, FUNK x 2, JAZZ x 2, BLUES, TECHNO, HOUSE, COUNTRY, REGGAE, CLAVE 3-2, CLAVE 2-3, SALSA, RUMBA, BOSSA NOVA, SAMBA, WALTZ, TANGO, MAMBO, CHACHACHA, MARCH)
• Sons de battements (« BEAT Tone »): Voice 1 (son standard de métronome), Voice 2 (son de métronome électronique), Voice 3 (son de click électronique), Voice 4 (voix humaine)

Diapason (« Reference Tone »): - Accord de référence: A4/La4 = 438 Hz à 445 Hz (par pas de 1 Hz) - étendue: C2/Do2 à B6/Si6 (5 octaves, 12 demi-tons), sensibilité: ±1 cent

Fonction « Auto Power Off » : Mise hors tension après 60 min.

Mémoire: - Métronome: 50 - Diapason: 10

Affichage: écran LCD, tímoins de Tempo LED x 2

Connecteurs: TRIG IN, START/STOP, MEMORY UP/DOWN, MIDI IN, PHONES x 2 (jack stéreo 1/4'' , mini-jack stéreo), INPUT, adaptateur secteur (série PSA)

Haut-parleur: 50mm× 1

Alimentation: DV 9 V: Pile sèche 6LR61 (9V) (alcaline),

Pile sèche 6F22 (9V) (carbone)

Adaptateur secteur (serie PSA)

Consommation: 85 mA ou moins (avec son de diapason émis)

190 mA ou moins (avec signaux entrant en INPUT)

• Durée estimée de la pile en'utilisation continue:

Carbone: environ 1,5 heures, Alcaline: environ 6 heures

• Cette estimation dépend des conditions d'utilisation.

Dimensions: 122(L) x 164 (P) x 37.5 (H) mm

Poids: 450g (pile incluse)

Accessoires: Pile sèche (type 6F22 (9V)), étui, mode d'emploi, embase d'adaptation (M8)

• En vue d'améliorer le produit, les caractéristiques techniques et/ou l'aspect de ce produit peuvent être modifiés sans autre préavis.
• Utilisez un cable Roland pour votre connexion. Sinon, respectez les précautions suivantes.
• Certains cables contiennent des résistances. Ne pas utiliser de tels cables pour la connexion de cet apparéil. Le niveau sonne pourrait s'en trouver extrémentement réduit ou inaudible. Pour plus d'informations sur les caractéristiques de votre cable, contactez son fabricant.

Implémentation MIDI Version: 1.00

1. Données reçues

System Real-Time Message

Timing Clock Status F8H
Start Status FAH
Continue Status FBH
- Stop Status FCH
Active Sensing Status FEH

Pour le Royaume-Uni

IMPORTANT: LES COULEURS DES FILS DU CORDON SECTEUR CORRESPONDENT AU CODE SUIVANT

BLEU: NEUTRE

MARRON PHASE

Si les couleurs des fils de把你 prise sectarian (ou l'identification de ses bornes) ne correspondaient pas a ce code, procedex comme suit:
Le fil BI EU doit etre relié à la borne marquee d'un N ou de couleur NOIBE
Le fil MARRON doit etre relié à al borne marquee d'un L ou de couleur ROUGE.
Aucun de ces fils ne doit, en aucun cas, etre relié à la terre d'une prise trois broches.

• Pour les pays de la Communauté europeenne

Cet apparéil est conforme aux directives européennes EMC 89/336/EEC.

Pour les États-Unis

COMMISSION FEDERALE DES COMMUNICATIONS (FCC) RAPPORT SUR LES INTERFERENCES RADIO

Cet apparé à été testé et correspond aux limites de la classe B des apparçés numériques, en conformité avec le chapitre 15 des régles de l'FCC. Cesles limites sont destinées à procurar une protection satisfaitante contre les interférences radiés dans les installations résidientielles. Ce rapport général, utilise et peut émettre des ondes radioélectriques et peut aussi, quand il n'est pas installé de manière convenable, occasionner des interférences dans les communications radio. Nous ne pouvons cinq ans d'une durée de surveillance, qu'en soins de la mise en installation spécifique. Si un tel cas intervenit et que cet apparé perturbe la reception radio ou TV, ce qui peut être confirmé par l'extraction et la remise sous tension de l'apparé, nous consellons d'essayer une des mesures qui seront :

• Réorientez ou repositionné z'antenne de réception.
• Eloiignez l'appareil du tuner radio ou TV.
• Branchez l'appareil sur un circuit physique different de celui qui alimente le tuner radio ou TV.
• En cas d'éché, adressez-vous à un revendeur ou à un technicien compétent.

Cet appeaireit ne doit pas causer dinterfere radioelectrique et
(2) Cet apparéil doit accepter toute interférence reçue, y compris celles causées par des manoeuvres involontaires

oute modification ou changement du système peut invalider le croit de l'utilitaire à utiliser l'appareil. C cet apparil doit être relié aux autres à l'aide de cables blandinées pour进出口 entre les limites de la class

Pour le Canada

NOTICE

Cet appareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.
