Type de produit	Enceinte acoustique
Marque	ONKYO
Modèle	D-045
Impédance nominale	4 Ω
Puissance maximale en entrée	70 W
Niveau de pression sonore	85 dB/W/m
Réponse en fréquence	55 Hz – 35 kHz
Fréquence de coupure	3 kHz
Capacité du caisson	5,7 L
Dimensions (L × H × P)	150 × 250 × 229 mm (avec grille et saillies)
Poids	3,2 kg
Haut-parleur grave	12 cm, type cône OMF
Haut-parleur aigu	2,5 cm, type dôme souple
Type de bornier	Bornes à vis
Grille	Amovible
Accessoires fournis	Câble d'enceinte 1,8 m × 2, entretoises en liège × 8
Entretien	Nettoyer avec un chiffon doux et sec. Éviter solvants, alcool, diluants.
Précautions d'usage	Ne pas exposer à l'humidité, à la lumière directe du soleil. Placer sur une surface plane et stable. Éviter les sources de chaleur. Ne pas manipuler avec les mains mouillées.
Utilisation avec TV/ordinateur	Éloigner des écrans pour éviter les perturbations magnétiques.
Compatibilité amplificateur	Doit supporter une impédance de 4 Ω.

FOIRE AUX QUESTIONS - D-045 ONKYO

Où placer les enceintes ONKYO D-045 pour un son optimal ?

Placez les enceintes sur une surface solide et plane, à l'écart de l'humidité et de la lumière directe du soleil. Évitez les surfaces irrégulières ou instables. Pour une meilleure qualité sonore, respectez une distance suffisante des murs et des objets.

Comment connecter les enceintes D-045 à mon amplificateur ?

Avant toute connexion, débranchez l'amplificateur et réglez le volume au minimum. Utilisez les câbles fournis. Connectez les bornes positives (+) des enceintes aux bornes positives de l'amplificateur, et les négatives (-) aux négatives. Assurez-vous qu'il n'y a pas de contact entre les fils + et -, ce qui pourrait causer un court-circuit.

Quelle impédance ont les enceintes ONKYO D-045 ?

L'impédance nominale est de 4 Ω. Vérifiez que votre amplificateur est compatible avec cette impédance.

Quelle est la puissance maximale supportée par les D-045 ?

La puissance maximale en entrée est de 70 W. Évitez d'envoyer des signaux parasites (bruit FM, retour microphone, etc.) même à puissance modérée, car ils peuvent endommager les haut-parleurs.

Comment nettoyer mes enceintes ONKYO D-045 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, diluants, alcool ou autres solvants qui pourraient abîmer la finition.

Puis-je retirer la grille des enceintes ?

Oui, la grille est amovible. Pour la retirer, tirez doucement sur les bords. Pour la remettre, alignez-la et poussez jusqu'à ce qu'elle s'enclenche.

Les enceintes D-045 sont-elles blindées contre les champs magnétiques ?

Non, elles contiennent des aimants puissants. Ne placez pas d'objets métalliques à proximité. Si elles sont trop près d'un écran TV ou d'un moniteur, des décolorations ou distorsions de l'image peuvent apparaître.

Que faire en cas de dégât des eaux sur l'enceinte ?

Évitez tout contact avec l'eau. Si du liquide est renversé, les haut-parleurs peuvent être endommagés. Débranchez immédiatement et faites vérifier par un professionnel.

Où trouver les accessoires comme les câbles ou les entretoises ?

Les accessoires d'origine sont fournis avec le produit. En cas de perte, contactez le service après-vente ONKYO ou un revendeur agréé pour des pièces de rechange.

Quelles sont les dimensions et le poids des enceintes D-045 ?

Chaque enceinte mesure 150 mm de large, 250 mm de haut et 229 mm de profondeur (grille comprise). Elle pèse 3,2 kg.

MODE D'EMPLOI D-045 ONKYO

Manuel d'instructions

Merci pour avoir acheté un système d'enceintes Onkyo. Veuillez s'il vous plaît lire ce manuel avant toute utilisation. Suivre les instructions de ce manuel vous permettra d'obtenir de votre nouveau système d'enceintes une performance et une prise d'écoute optimales. Veuillez conserver ce manuel pour toute référence future.

Sales & Product Planning Div.: 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN

Tel: [phone] Fax: [phone]

Avant toute utilisation de vos nouvelles enceintes

• Les caissons des enceintes sont en bois et sont de ce fait sensibles aux températures extrêmes et à l'humidité. Ne pas les utiliser dans des endroits exposés directement à la lumière du soleil ou humides, tels que climatiseur, humidificateur, salle de bain ou cuisine.
• Placez les enceintes sur des surfaces solides et planes. Les placer sur des surfaces irrégulières ou instables, où elles peuvent tomber et causer des dommages, peut influer sur la qualité sonore.
• Ne pas laisser de l'eau ou autre liquide à proximité des enceintes. Si un liquide est renversé sur elles, les haut-parleurs grave et aigu à l'intérieur peuvent être endommagés.
• Ne pas manipuler les enceintes avec des mains humides ou mouillées.

Précautions

Dans les catalogues et sur l'emballage, la déclinaison à la fin du produit indique la couleur. Les spécifications et le fonctionnement sont identiques quelles que soient la couleur.

Les enceintes peuvent : gérer la puissance spécifiée en entrée lorsqu'il s'agit de reproduire normalement une musique. Si elles reçoivent n'importe lequel des signaux suivants, même si la puissance en entrée est comprise dans les niveaux spécifiés, un courant excessif peut se déverser dans les bobines des enceintes et causer des brûlures ou la section des cordons :

1. Bruit entre stations d'une radio FM non accordée.
2. Le son d'une cassette qui est en lecture avance rapide.
3. Sons aigus générés par un oscillateur, un instrument de musique électronique et ainsi de suite.
4. Oscillation d'un amplificateur
5. Tonalités de test spéciales à partir de CD audio de test et ainsi de suite.
6. Coupes et clics provoqués par la connexion ou déconnection des câbles audio (toujours éteindre cet amplificateur avant de connecter ou déconnecter les câbles).
7. Rétroaction microphone

Les enceintes contiennent de puissants aimants. Ne pas placer d'objets métalliques, tels que tournevis, près des enceintes car ils peuvent endommager le diaphragme du haut-parleur aigu.

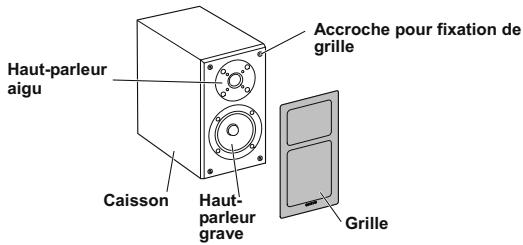

Prendre connaissance de vos enceintes

Les deux enceintes sont identiques, ainsi il importe peu lequel vous utilisez pour la sortie gauche ou droite.

Utilisation proche d'une télévision ou d'un ordinateur

Les télévisions et les moniteurs d'ordinateurs sont des appareils sensibles aux ondes électromagnétiques, ainsi ils sont susceptibles de souffrir de décolorations ou de distorsions de l'image lorsque des enceintes conventionnelles sont placées à proximité. Notez que la décoloration peut aussi être causée par un aimant ou un outil de démagnétisation qui serait trop proche de votre télévision ou de votre moniteur.

Retirer les grilles

Retirez

Remplacez

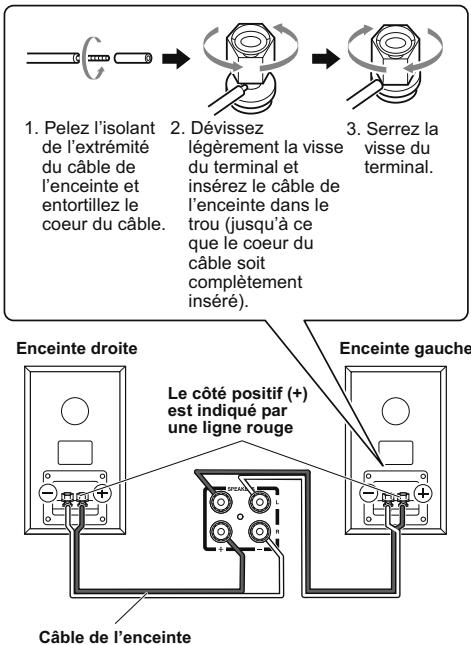

Connexion des enceintes

• Avant de connecter les enceintes, débranchez le câble d'alimentation de vos amplificateurs de la prise murale et réglez le volume au minimum.
• L'impédance nominale de l'enceinte est de 4Ω. Vérifiez que vous branchez un amplificateur qui soit compatible avec une impédance de 4Ω.
• Utilisez les câbles pour enceintes fournis pour connecter les enceintes à votre amplificateur comme indiqué dans l'illustration.

Le type de terminaux pour enceintes utilisé sur l'ampli-tuner et leur position dépend du modèle. Veuillez vous référer aux instructions du manuel de l'ampli-tuner pour les détails sur la connexion des enceintes à l'ampli-tuner.

Vérifiez bien que les terminaux positifs (+) des enceintes sont connectés aux terminaux positifs (+) de l'amplificateur, et que les terminaux négatifs (-) des enceintes sont connectés aux terminaux négatifs (-) de l'amplificateur. Vérifiez bien que les cordons positifs (+) et négatifs (-) ne sont pas en contact. S'ils le sont, un court-circuit peut se produire et endommager votre amplificateur.

Entretien

Afin de préserver l'apparence des enceintes, vous devriez les nettoyer régulièrement avec un chiffon doux et sec. Ne pas utiliser des chiffons abrasifs, des diluants, alcools ou autres solvants qui peuvent endommager le fini.

Spécifications

Type:

Impedance: 4Ω

Puissance maximale à l'entrée : 70 W

Niveau de pression du son en sortie: 85 dB/W/m

Fréquence de réponse: 55 Hz à 35 kHz

Fréquence d'intersection: 3 kHz

Capacité du caisson: 5,7 Φ

Dimensions (L× H× P) : 150× 250× 229mm

(incl. grille et projection)

Poids: 3,2kg

Enceintes Haut-parleur grave : 12 cm OMF type cône

Haut-parleur aigu: 2,5 cm type Soft Dome

Terminal : Terminal pour enceinte de type à visser

Grille : Détachable

Accessoires: 1,8 mètres de câble pour enceinte × 2

Entretoise en liège × 8

• Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.
