MODE D'EMPLOI GALEO 8200 FRANCE TELECOM

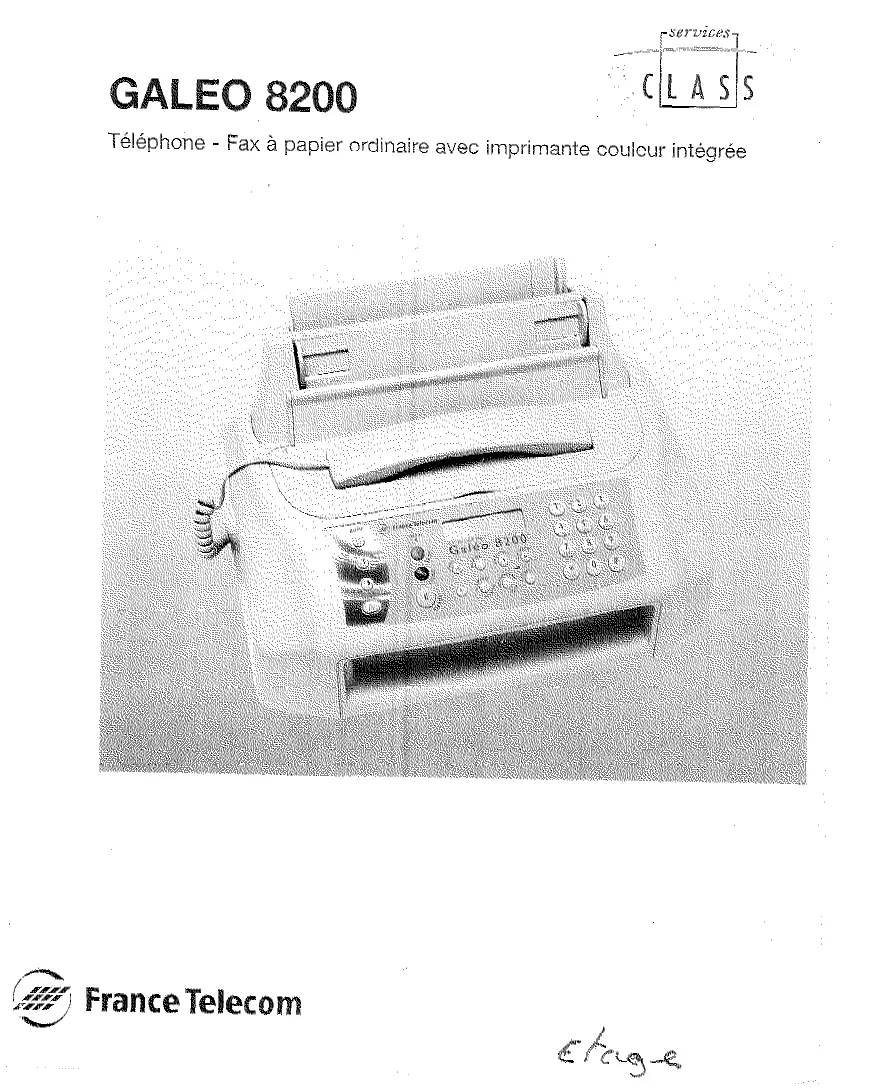

Téléphone - Fax à papier ordinaire avec imprimante couleur intégrée

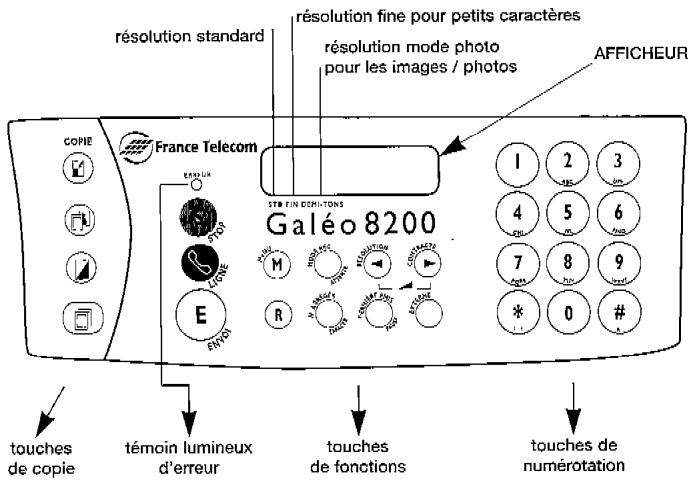

Les touches

Composition du numéro de fax ou de téléphone du destinataire. - Sélection des caractères alphabétiques.

• Sélection en avant des caractères et des symboles spéciaux.
• Sélection du mode impulsion ou multifréquence.

• Sélection des caractères et des symboles spéciaux.

• Accès aux différents menus et sous-menus.

Accès aux fonctions spéciales offertes par l'administrateur du réseau.

• Sélection des différentes méthodes de réception. Mise en attente (en mode téléphonique).

• Sélection "en arrière" et "en avant" des valeurs d'un paramètre.
• Diminution ou augmentation du volume pour la prise de lignes sans décrocher.

• Sélection du modèle de résolution des documents émis.

Réglage du contraste des documents émis

• Sélection d'un numéro enregistré en abrégé (si la programmation correspondante a été effectuée). Effacement des paramètres erronés et des erreurs de programmation

• Répetition du dernier n° de fax ou de téléphone sélectionné.
• Insertion d'une pause entre les chiffres de l'indicatif et ceux du nombre.

• Utilisation d'un numéro externe lorsque le fax est connecté à un central.

ERREUR

• Signal lumineux indiquant une erreur.

• Arrêt de l'opération en cours ou d'une condition d'erreur.

Prise de ligne sans décrocher pour la composition du numéro de fax ou de téléphone du destinataire.

• Validation d'une émission, d'une réception manuelle ou d'une programmation afin d'accéder à l'étape suivante.

• Validation de la copie,

• Sélection du pourcentage de reproduction de la copie.

-Sélection du mode de résolution de la copie.

• Réglage du contraste de la copie :

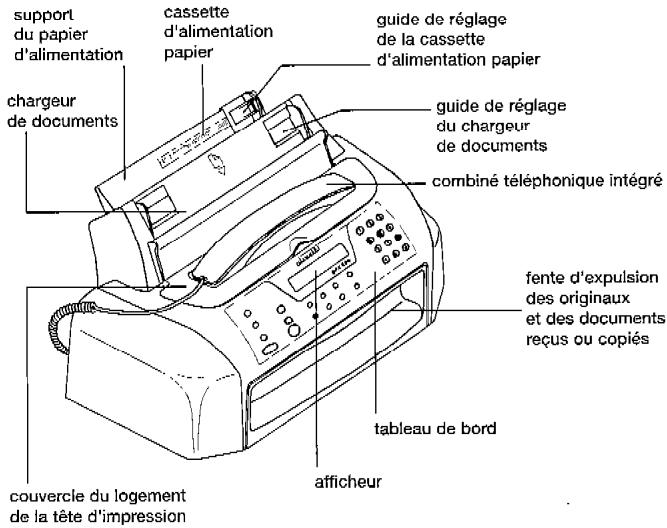

GALEO 8200

Vous venez d'acquérir le FAX à papier ordinaire GALEO 8200 et nous vous en remercions.

Afin d'utiliser efficacement et dans les meilleures conditions les fonctions de votre fax GALEO 8200, nous vous conseillons de lire très attentivement cette notice qui a été rédigée spécialement à votre intention en tenant compte des suggestions et des remarques exprimées par les utilisateurs.

Cette notice est composée de 2 parties :

1. Prise en main rapide (pour une utilisation immédiate)
2. Fonctions avancées (pour découvrir toutes les possibilités de la vie GALEO 8200)

La lecture attentive de cette première partie vous permettra d'utiliser efficacement, rapidement et dans les meilleures conditions, votre GALEO 8200.

Dès que vous aurez "en main", votre GALEO 8200 vous aurez tout loisir de découvrir d'autres fonctions plus élaborées.

Votre GALEO 8200 bénéficie d'une garantie d'un an.

Pour toute information complémentaire sur les produits et services FRANCE TELECOM, adressez-vous à l'accueil professionnel de votre Agence Commerciale (n^ vert consultable sur 3614 FT).

Sommaire général

L'INSTALLATION ET LA MISE EN SERVICE DU GALEO 8200

PAGE N° 2

CONFIGURATION DE VOTRE GALEO 8200

PAGE N°7

LA PRISE EN MAIN RAPIDE (ÉMISSION / RÉCEPTION / COPIE)

PAGE N° 22

LES AUTRES FONCTIONS DE TÉLÉCOPIE

PAGE N° 30

SERVICES SUPPLEMENTAIRES

PAGE N° 73

ENTRETIENT GÉNÉRAL

PAGE N° 77

MESSAGESD'ERREURS

PAGE N° 88

Du GALEO 8200

INSTALLER VOTRE GALEO 8200

PAGE N°3

BRANCHEMENTS

PAGE N° 4

CHARGER LE PAPIER

PAGE N° 5

Installer la tête d'impression

PAGE N°6

L'emballage de votre GALEO 8200 comprend :

• l'appareil intégrant le raccordement à la prise secteur,
• le combiné téléphonique,
• le cordon téléphonique,
• une tête d'impression monochrome,
• le support pour le papier d'alimentation,
• un CD-ROM contenant les pilotes d'impression N&B et couleur,
• une boîte de rangement pour la tête d'impression non utilisée,
• cette notice d'utilisation,
• une notice d'utilisation de la connexion PC,
• le câble parallèle,
• une tête d'impression couleur,
• une prise gigogne.

Précautions d'utilisation :

Le Galéo 8200 doit être placé sur une surface plane, à l'écart de toute zone humide, poussiéreuse, ou de chaleur excessive (soleil, radiateur, etc.), loin des installations d'air conditionné et des emplacements soumis aux vibrations, aux rayonnements magnétiques, aux projections d'eau ou de produits divers. Tenir votre Galéo 8200 éloigné d'appareils radioélectriques et de télévision (minimum 2 m). La prise téléphonique normalisée doit se trouver à 2 m maximum ainsi que la prise électrique standard monophasée avec terre 220V/50 Hz (à défaut, utilisez les prolongateurs). Votre Galéo 8200 n'est pas équipé d'interrupteur marche/arrêt. Dans les zones à risques, les raccordements doivent être protégés contre la foudre. En cas d'orage, il est conseillé de débrancher votre appareil.

1. France Telecom décline toute responsabilité en cas d'usage impropre, d'emplacement inadéquat, de connexion à des appareils non autorisés ou de modifications effectuées par des personnes non autorisées.
2. Vérifiez le contenu de l'emballage et contactez votre agence France Telecom s'il vous manque un accessoire. Si votre Galéo 8200 nécessite une réparation, vous devez impérativement renvoyer l'appareil dans son emballage d'origine (boîte carton et coques). De plus, nous vous conseillons l'utilisation de cet emballage pour tout transport de votre Galéo 8200.

Branchements

Avant de passer à l'émission et à la réception des documents, exécutez les opérations préliminaires telles que le branchement au secteur et la connexion téléphonique, la mise en marche du fax, le chargement du papier et l'installation de la tête d'impression.

Avant de brancher votre télécopieur au secteur, effectuez les connexions téléphoniques de la manière suivante :

1 Insérez le connecteur du câble du combiné dans l'encoche correspondante (partie postérieure gauche du fax) : cette encoche est caractérisée par le symbole ≈. Un déclic retentira pour vous avertir de l'insertion correcte. Ensuite, placez le combiné sur son logement.

2 Insérez le plus petit embout du cordon téléphonique (transparent), dans l'encoche "LINE" (partie postérieure gauche du fax). Un déclic retentira pour vous avertir de l'insertion correcte. 3 Insérez la prise gigogne dans la prise téléphonique murale.

Vous pouvez maintenant brancher. Votre cordon d'alimentation électrique à la prise secteur.

Le Galéo 8200 doit être branché en permanence (sauf en cas d'orage, auquel cas il est conseillé de débrancher votre appareil).

Pourmettrehors tensionle Galoe8200, debranchelezcordond'alimentation.

Charger le PAPIER

La cassette d'alimentation peut recevoir des feuilles de format A4, US Letter et US Legal.

1 Insérez le support pour le papier d'alimentation dans la fente appropriée jusqu'à ce qu'il s'enclenche.

2 Prenez les feuilles par le bord supérieur, et introduisez-les en les laissant "tomber" dans la cassette, sans les plier et sans forcer (80 feuilles maximum).

3 Poussez les feuilles contre le bord gauche de la cassette à l'aide du levier de réglage.

Si vous souhaitez ajouter des feuilles même s'il en reste encore dans la cassette, introduisez les nouvelles feuilles derrière les anciennes et non devant les autres.

NOTA 1: NOUS VOUS CONSEILLONS, L'UTILISATION D'un PAPIER DE TYPE NON RECYCLE: -FORMAT A4, US LETTER OU US LEGAL, -GRAMMAGE: 80G / M² (DE70 A 90 G/M²), -ASPECT LISSE.

Installler la téte d'impression

Votre appareil est livré avec une tête d'impression et une cartouche d'encre. Pour installer cette tête, procédez de la façon suivante :

1. Soulevez le couvercle comme indiqué ci-contre : 2. Sortez la tête de son emballage, en prenant soin de ne pas poser les doigts sur les contacts, et enlevez la bande de protection des gicleurs (ruban adhésif transparent bleu). 3. Insérez la tête dans son logement, avec les contacts électriques tournés vers la partie avant de la machine.

Poussez la tête vers l'avant de votre GALEO 8200 (vous devez entendre un déclic), puis fermez le couvercle.

Le fax exécute un test d'impression. Le message “RETABL. ACTIF” apparait sur l'afficheur. Attendre quelques minutes pour l'impression du test.

Si un message demandant une vérification de la tête d'impression s'affiche, retirez la tête en pressant vers l'avant de la machine les leviers de verrouillage de la tête, puis, réintroduisez-la en appuyant plus fermement. Si ce message ne disparaît pas, faites appel à l'assistance technique.

Pour la première utilisation de la tête d'impression, ne jamais retirer la cartouche de la tête.

Touches de commande et de fonction

PAGE N°8

Personaliser votre GALEO 8200 : DATE et HEURE

PAGE N° 10

Personnaliser votre GALEO 8200 : identification

PAGE N° 12

Programmer l'impression de l'accuse d'émission

PAGE N° 14

Se raccorder au réseau

PAGE N° 15

Imprimer la configuration

PAGE N° 18

Touches de commandet de fonction

Grâce à son afficheur, vous pouvez programmer votre GALEO 8200 et suivre les différentes phases de la communication en cours.

L'accès aux paramètres de configuration est possible à tout moment. Un seul menu général, accessible par la touche M, vous permet d'accéder aux 8 sous-menus suivants et de revenir au premier sous-menu, en fin de cycle.

1 Bois

EMI. DEPUIS MEM. (M) / (E) / (S)

Observations

Donne accès à la mémoire d'émission.

2 Fois

IMPR. RAPPORT (M) / (E) / (S)

Donne accès aux différents menus d'impression :

• rapport dernière émission
• rapport dernière multidiffusion
• impression journal - liste des appels entrants.

3 Fois

MANIPULATION TÊTE. (M) / (E) / (S)

Donne accès aux différents paramètres liés au changement de tête :

• tete neue
• tête d'impression.

4 Fois

EMIS. DIFFEREE (M) / (E) / (S)

Donne des indications à suivre pour l'émission différée par le chargeur.

5 Fois

CONFIG. FAX (M) / (E) / (S)

Données d'accès aux différents modes de CONFIGURATION

• date et heute
• paramètres de configuration
• paramètres d'impression
• numérotation rapide numérotation abrégée
• impression de la configuration.

6 Fois

Donne accès directement à la fonction de relève à la réception.

7 Fois

Donne les indications à suivre pour la dépose à l'émission par le chargeur.

8 Fois

INSTALLATION (M) / (E) / (S)

Donnez accès à la configuration de

- la ligne téléphonique - la langue utilisée pour les messages - nom de l'émetteur - numéro de téléphone de l'émetteur - diagnostic, - l'impression de l'installation, - paramètres techniques (pour le service technique).

NB : Les différentes touches permettant les sélections des menus affichés peuvent avoir plusieurs fonctions :

Observations

Pour faire défiler (en boucle) les différentes rubriques :

• menus,
• sous-menus dans les menus,
• paramètres dans les sous-menus, etc...

Défilement uniquement vers l'avant.

1 - Pour confirmer l'option 2 - Pour sélectionner:

• les menus vers les sous-menus
• les sous-menus vers les paramètres ou valeurs, etc....

Pour choisir les valeurs préesélectionnées.

NB : Si des données doivent être indiquées (date, heures, ou identification), elles devront être saisies à partir du clavier numérique.

Défilement vers la gauche ou vers la droite

Pour quitter toute situation opérationnelle et revenir au message initial :

AUTOMATIQUE

07-09-99 16:33

Date et heures

Les différentes étapes décrites ci-après sont à respecter à chaque nouvelle définition de paramètre.

1	Appuyer sur la touche :	Le message suivant apparait :	Exemple :
	5 fois	M CONFIG. FAX(M) / (E) / (S)
2	1 fois	E DATE ET HEURE(M) / (E) / (S)
3	1 fois	E DATE : JJ / MM / AA(E) / (S) /←/→(ex. : 17-09

Nota 1: les touches « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« «« » ou an/mois/jour (MM/JJ/AA) ou an/mois/jour (AA/MM/JJ).

4 1 fojs FFORMAT HEURE:24 H (ex.:07-09-99 16:33)

Note 2: si vous souhaitez passer au format 12h, sélectionnez les touches

1 fais

JJ/MM/AA HH:MM

07-09-99 16:33

Servez-vous du clavier numérique pour saisir la date et l'heure.

Pour quitter :

1 mois

PARAMETRAGE

(M) / (E) / (S)

Pour quitter :

1 mois

AUTOMATIQUE

07-09-99 16:33

NB: - Vous pouvez à tout moment appuyer sur la touche programmation.

pour sortir du mode de

L'écran indique le mode de réception ainsi que la date et l'heure.

• En cas d'erreur de frappe, vous pouvez modifier les données, caractère par caractère en déplaçant le curseur parmi les caractères à l'aide des touches

Identification

Personnalisez votre télécommande en enregistrant votre nom et le numéro de téléphone de votre appareil à l'aide du clavier de numérotation.

	Appuyer sur la touche :	Le message suivant apparait :	Observations :
1	8 fois	INSTALLATION(M) / (E) / (S)
2	1 fois	CONFIG. LIGNE TEL(M) / (E) / (S)
3	2 fois	NOM EMETTEUR(M) / (E) / (S)
	1 fois	INTRO NOM EMET.

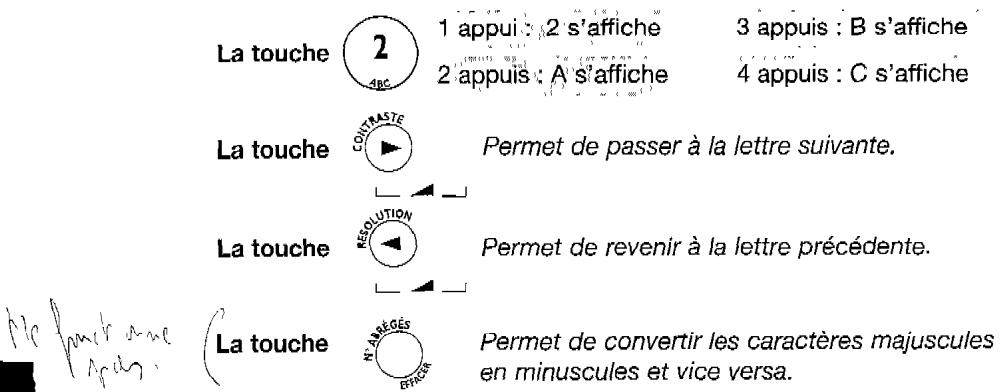

4 Entrez votre nom à l'aide du clavier de numérotation en appuyant : 1, 2, 3, 4 fois sur la touche numérique correspondant aux différentes lettres de votre nom (16 caractères maximum).

Les symboles : + ? - / : * "espace" % ! { ] ^ ' { } ; < > = @ $ & , ( ) ° s'obtiennent par sélections successives des touches

(défilement en avant / retour arrêté)

Nota : Le signe "espace" permet d'effacer le caractère sur lequel le curseur est positionné.

1 Mois

NUM. TEL. EMETTEUR (M)/(E)/(S)

1 Mois

COMPOS. N° EMET.

Indiquez voir n° de ligne à l'aide du pavé numérique (20 chiffres ou espaces maximum).

1 Faire

Vérifiez bien que l'option choisie est : OUI.

1 Mois

IMPR. INSTALL. (M) / (E) / (S)

1 Faire

IMPRESSION: OUI (M)/(S)

Il est important de conserver une copie de la configuration de votre GALEO 8200.

1 Faire

IMPR. EN COURS (S)

Retour au message initial.

AUTOMATIQUE 07-09-99 16:33

Démission

	Appuyer sur la touche :		Le message suivant apparait :	Observations :
Pour obtenir le rapport de laforthème émission sur demande	2 fois	M	IMPR. RAPPORT (M) / (E) / (S)
	2 fois	E	IMPR. EN COURS (S)
Pour obtenir 5 systématiquement le rapport émission après chaque envoi	4 fois	M	CONFIG. FAX (M) / (E) / (S)
	1 fois	E	DATE ET HEURE (M) / (E) / (S)
	1 fois	M	PARAMETRAGE (M) / (E) / (S)
	2 fois	E	RAPP : ECHEC EMIS. (E) / (S) /←/→	Choisir l'option OUI (après avoir sélectionné →).

Vous avez la possibilité de sélectionner grâce aux touches:

• une impression systématique, après chaque envoi de documents, du rapport d'émission ("RAPPORT EMI.: OUI").
• une impression du rapport d'émission en cas d'échec de communication ("RAPP: ECHEC EMIS.") - aucun rapport d'émission. ("RAPPORT EMI.: NON")
• Confirmez par la touche (ENVOI) et quittez le menu par la touche (STOP)

Sélectionner le mode de raccordement

Votre appareil peut être raccordé au réseau public (cas d'un particulier). Ce mode est sélectionné par défaut à la livraison. Il peut être également raccordé à une installation privée (cas d'une entreprise la plupart du temps).

Si vous devez avoir le contrôle de l'installation privée (PABX = standard privé), vous ne devez pas modifier le mode de raccordement :

1	Appuyer sur la touche :	Le message suivant apparait :
	8 fois	INSTALLATION (M) / (E) / (S)
2	2 fois	RESEAU PUBLIC (M) / (S) / ←/→
	1 fois	LIGNE PRIV. (PBX) (E) / (S) / ←/→
3	1 fois	NUM. PBX:MULTIF. (E) / (S) / ←/→

4	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	1 fois	COMP. INDICATIF(0-9) : 0	Composez l'indicatif à l'aide du pavé numérique.
	1 fois	E ENG	Pour confirmer.
	1 fois	STO	Pour quitter.

Note: Cette programmation permet de conserver sous la touche persistante un accès direct.

le préfixe

Sélectionner le type de numérotation.

Si vous constatez à la première utilisation de votre Galéo 8200 que le nombre programme ne passe pas, il se peut que votre ligne ne soit pas raccordée à un central électronique.

Dans ce cas, procédez de la façon suivante :

1	Appuyer sur la touche:	Le message suivant apparait:	Observations:
8 fois	M	INSTALLATION (M) / (E) / (S)

Appuyer sur la touche :

Le message suivant apparaît :

Observations :

3 fois

NUM. PBX: MULTIF.

(E)/(S)/</→

Multifréquence ou fréquence vocale : lorsque vous appelez un correspondant au téléphone, vous entendez une fréquence différente selon le chiffre composé.

1 fais

NUM. PBX: IMPULS.

(E) / (S) / ← / →

Impulsion ou mode décimal : lorsque vous appelez un correspondant au téléphone, vous entendez le nombre de tonalités selon le chiffre composé.

• Confirmez par la touche et quittez le menu par la touche

Imprimer la configuration

Ainsi que mentionné au chapitre “PERSONNALISER VOTRE GALEO 8200 : IDENTIFICATION”, il est vivement recommandé de conserver une copie de votre configuration.

Pour ce faire :

1	8 fois	M	Le message suivant apparait sur l'afficheur :	Observations :
			INSTALLATION (M) / (E) / (S)
2	1 fois	E	CONFIG. LIGNE TEL (M) / (E) / (S)
3	5 fois	M	IMPR. INSTALL. (M) / (E) / (S)

• Pour imprimer :

4

2 fois

E

Dans le menu "configuration fax", vous trouverez les sous-menus suivants

SOUS-MENU	OPTION	SIGNIFICATION	CHOIX PROPOSE
DATE ET HEURE	FORMAT DE LA DATE	Impression de la date suivant les différents formats ci-contre :	JJ/MM/AA MM/AA/JT 55/AA AA/JT/MM'01/55
	FORMAT DE L'HEURE	Impression de l'heure suivant les 2 différences formats ci-contre :	24H - exemple : 4 heures de l'aupres- midi s'écrit : 16:00 12H - exemple : 4 heures de l'aupres- midi s'écrit : P 04:00
PARAMETRAGE	ECM	(E.C.M. ou M.C.E.) Mode de correction des erreurs permettant une nouvelle émission pour une réception incomplète ou de mauvaise qualité. Cette fonction n'est valable que si elle est activée sur les 2 appareils en communication.	OUI : actif NON : inactif
	RAPPORT DERNIERE EMISSION	Message imprimé et horodaté confirmant la transmission.	- choix de l'impression du rapport : RAPPORT EMI.:OUI ou RAPPORT EMI.:NON - impression du rapport d'émission uniquement en cas d'émission interrompue : RAPP:ECHEC EMIS.
	RAPPORT MULTI-DIFFUSION	Message imprimé et horodaté confirmant la transmission d'un document à plusieurs destinataires.	OUI : actif NON : inactif
	LISTE DE DIFFUSION	Impression de la liste des destinataires en cas de programmation d'une multidiffusion différée.	OUI : actif NON : inactif
SOUS-MENU	OPTION	SIGNIFICATION	CHOIX PROPOSÉ
PARAMETRAGE	VITESSE EMISSION	Sélection de la vitesse d'émission d'un document. L'émission à 4800 bps est conseillée sur des lignes à forte interférence.	14 400 bits/seconde ou 9600 bits/seconde ou 4800 bits/seconde
	EN-TETE	Sélection de la position d'impression du nom et du numéro de l'émetteur, ainsi que de la date et de l'heure.	EXTERNE : hors de la zone de texte, c'est-à-dire juste au-dessous du bord supérieur de la feuille ou INTERNE à l'intérieur (négèrement au-dessous) : à l'intérieur du texte.
	REEXPEDITION DE DOCUMENT	Renvoi d'un document depuis la mémoire en cas d'éché d'une émission.	OUI : actif NON : inactif
	RESOLUTION EMISSION	Sélection du type de lecture du scanner concernant le document à émettre.	DEFINITION STANDARD : 8 pts/mm x 3,85 l/mm DEFINITION FINE : 8 pts/mm x 7,70 l/mm
	VOLUME SIGNAL ACOUSTIQUE ET SONNERIES	Réglage du volume du signal sonore (buzzzer) et des sonneries.	HAUT BAS MOYEN NON
PARAMETRES IMPRESSION	FORMAT D'IMPRESSION	Sélection du format de papier.	A4 LETTER LEGAL
	COPIE	Sélection de la qualité de la copie.	HAUTE QUALITE NORMAL
	REDUCTION	Lors de la réception, réduction (ou non) automa-tique de la zone de texte, en fonction du format utilisé.	NON 94% 80% 76% 70%
PARAMETRES IMPRESSION	IMPRESSION EXCEDENT FORMAT	Impression (ou non), sur une feuille supplémentaire, des informations du document en cours de réception si ces informations ne peuvent être imprimées sur le format sélectionné.	OUI = systématique NON AUTO = à partir d'un excédent supérieur à 12 mm
NUMEROTATION RAPIDE		Programmation des numérios enregistrés sous la numérota-tion rapide.
NUMEROTATION ABREGEE		Programmation des numérios enregistrés sous la numérota-tion abrégée.
IMPRESSION CONFIGURATION		Sélection des informations à imprimer.

LA PRISE EN MAIN

RAPIDE

(EMISSION/

RECEPTION/

COPIE)

ÉMISSION D'UN DOCUMENT

PAGE N° 23

Réception d'un document

PAGE N° 26

COPIE DE DOCUMENT

PAGE N° 29

Attention

Ne pas utiliser de documents compétent :

des trombones, des agrafes, des épingle, des collages, du ruban adhésif, - du correcteur liquide, de l'encre non sèche, des photographies collées, etc...

Utiliser des documents :

• papier non recyclé,
• aspect lisse,
• format A4 (21 x 29,7 mm),
• épaisseur moyenne de 80 g/m²,
• d'une largeur comprise entre 210 et 216 mm,
• non transparents, non déchirés, froissés ou gondolés.

Pour émettre un document, procédez de la façon suivante:

1 Introduisez le document à renvoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche et sélectionnez la valeur choisie :

FONCE si vous original est clair

CLAIR si votre original est foncé

NORMAL si votre original est normal.

Réglez la résolution

Votre Galéo 8200 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/demi-tons :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés, etc.

Le mode fin/demi-tons peut être utilisé lorsque le document comporte des images ou des photos.

• Pour passer du mode normal au mode fin, appuyez sur la touche

L'icône FIN s'affiche.

• Pour passer du mode fin au mode fin/demi-tons, appuyez de nouveau sur la touche

L'icône FIN DEMI-TONS s'affiche.

Pour émettre :

Appuyez sur la touche :

Le message suivant apparait :

Observations :

1 mois

COMPOSER NUMERO

Composer le numéro du correspondant après la tonalité, à partir du clavier numérique (si nécessaire avec un préfixe, ex : 00).

Permettent de régler le volume.

CONNEXION

Attendez quelques secondes.

L'afficheur visualise le nom ou le numéro du correspondant, si le fax que vous appelez est compatible avec cette fonction.

EMIS. TERMINEE

NOTA 1: Vous pouvez également émettre un document depuis la mémoire du Galéo 8200 à un ou plusieurs destinataires. (voir le chapitre les autres fonctions télécopie).

NOTA 2

Un rapport d'émission s'imprimera automatiquement après l'envoi, si vous avez sélectionné une impression systématique dans la procédure “PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION”.

NOTA 3

Si le correspondant est occupé, le GALEO 8200 réitère son appel 2 minutes plus tard. Si le télécopieur de votre correspondant reste occupé après deux tentatives de rappels, votre GALEO 8200 imprimera un rapport d'échec de communication.

NOTA 4

Si à partir de la mémoire YOUR document n'a pas été correctement émis (interruption d'émission par exemple), un rapport d'émission est imprimé et indique à partir de chaque page le document doit être réémis.

De plus, si la fonction "REEXPEDITION DOC" du menu "CONFIGURATION FAX" est active, le document reste en mémoire et peut être intégralement renvoyé en relançant manuellement l'émission. Si cette fonction n'est pas active, le document est effacé de la mémoire.

NOTA 5

Pour interrompre l'émission, appuyer sur

Réception d'un document

En réception, le GALEO 8200 peut fonctionner sous 4 modes différents.

Mode automatique Mode fax/répondeur Mode manuel Mode fax/téléphone

Par défaut, le GALEO 8200 est configuré en mode automatique. Pour sélectionner un autre mode de réception, appuyez sur la touche

Note 1: Si vous recevez une télécopie et que votre Galéo 8200 manque d'encre et/ou de papier, les documents reçus seront stockés automatiquement dans la mémoire (de 10 à 21 pages ITU-TS, dette n°1, selon l'espace mémoire déjà occupé par des documents à émettre). Le contenu de la mémoire sera imprimé lorsque vous aurez :

• soit inséré du papier,
• soit changé la tête d'impression ou la cartouche d'encre.

Note 2 : Dans le cas d'une détection de fin d'encre, votre Galeo 8200 termine l'impression de la page en cours. Le Galeo 8200 affichera alors sur l'écran le message "DOCUMENT EN MEM/FIN D'ENCRE", même s'il n'y avait qu'une seule page à imprimer.

Note 3: En cas de coupure de courant, tous les documents enregistrés en mémoire, aussi bien en réception que pour l'émission, sont perdus. En revanche, les données de configuration sont conservées.

Mode automatique: Le télécopieur s'enclenche automatiquement en mode de télécopie à la suite de 2 sonneries.

Mode fax/répondeur: Si vous disposez d'un répondeur automatique externe, vous pouvez activer ce mode de réception. Dans ce mode, si l'appel provient d'un télécopieur, votre Galéo 8200 se prépare automatiquement à recevoir; en revanche, si le correspondant souhaite simplement vous parler, il peut laisser un message sur le répondeur automatique.

Nota 1: Si vous désirez utiliser ce mode, assurez-vous que le nombre de sonneries après lesquelles le répondeur répond à l'appel est inférieur à 5. Nota 2: Assurez-vous que vous avez enregistré sur le répondeur un message d'accueil d'une durée inférieure à 15/20 secondes. Note 3: Assurez-vous que la durée du silence définie sur le répondeur (c'est-à-dire le délai terme duquel le répondeur interrompt la connexion s'il ne relève ni un message de réponse ni une tonalité de connexion) est supérieure à la durée programmée sur le fax. La durée programmée sur le fax est de 6 secondes; pour la modifier, si vous êtes connecté au réseau public, consultez la procédure ci-dessous :

Mode manuel : L'appareil fonctionne alors comme un simple téléphone. Vous nevez repondre à tous les appelés téléphoniques, et les télécopies doivent être reçues manuellement. Correction : Mode manuel : L'appareil fonctionne alors comme un simple téléphone. Vous devez répondre à tous les appels téléphoniques, et les télécopies doivent être reçues manuellement.

• Décrochez à la sonnerie.
• Si vous entendez des bips intermittents (porteuse), il s'agit d'un appel provenant d'un télécopieur.
• Appuyez sur la touche E et raccrochez.

Note 1: Si au cours d'une conversation téléphonique vous correspondez-vous envoyer une télécopie, appuyez sur la touche de votre télécopieur, puis raccrochez.

Mode fax/téléphone : Dans ce mode, le comportement du Galéo 8200 dépend de la provenance de l'appel (fax ou téléphone). Si l'appel provient d'un fax, le Galéo 8200 se prépare automatiquement à recevoir; en revanche, si l'appel provient d'un téléphone, le Galéo 8200 émet un signal sonore pendant 20 secondes, pour vous inviter à décrocher.

Note 1: Si au cours d'une conversation téléphonique votre correspondant veut vous envoyer une télécopie, appuyez sur la touche E de votre télécopieur, puis raccrochez. Note 2: Si à la suite de 20 secondes, le combiné téléphonique n'a pas été décroché, le télécopieur basculera en mode télécopie.

COPIE de document

Vous pouvez utiliser le Galoe8200 comme un copieur d'appoint (jusqu'à 9 copies d'une ou plusieurs pages).

La qualité de la reproduction obtenue dépend des valeurs de contraste et de résolution sélectionnées avant l'exécution de la copie (touches et).

Le type de contraste (touche ⚫) doit être choisi en fonction des critères suivants : NORMAL si votre original est normal ; FONCE si votre original est clair ; CLAIR si votre original est foncé.

Le type de résolution (touche) doit être choisi en fonction des critères suivants : TEXTE, si l'original contient du texte facilement lisible ou des graphiques simples ; PHOTO, si l'original contient des zones grises.

En outre, à l'aide de la touche, vous pouvez également réduire ou agrandir les copies (les pourcentages de reproduction disponibles sont 100%, 140% et 70%).

• Introduisez le document à copier dans le chargeur de documents, face imprimée vers l'appareil.

Appuyez sur la touche :

Le message suivant apparaît :

Observations :

1 fais

100% NORMAL

TEXTE 1

Sélectionne le contraste, la résolution, le pourcentage de reproduction et le nombre de copies.

1 mois

ENREGISTREMENT PAGE 1

Le fax enregistre une par une les pages composant l'original, et imprime ensuite les copies.

METTRE en mémoire des numéros de téléphone ou de télexcopie

Pour émettre un document, procédez de la façon suivante :

1 Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. 3 Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche et sélectionnez la valeur choisie:

FONCE si votre original est clair

CLAIR si votre original est foncé

NORMAL si votre original est normal

4. Réglez la résolution.

Votre Galéo 8200 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/demi-tons :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés, etc.

Le mode fin/demi-tons peut être utilisé lorsque le document comporte des images ou des photos.

• Pour passer du mode normal au mode fin, appuyez sur la touche. L'icône FIN s'affiche.
• Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche . L'icône FIN DEMI-TONS s'affiche.

Pour émettre depuis la mémoire :

5	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	1 fois	EMI. DEPUIS MEM. (M) / (E) / (S)
	1 fois	ENREGISTREMENT ↓ NORMAL	Attendre quelques secondes que le document soit ménorisé.
		INTRODUIRE HEURE 16 : 33	L'heure affichée est l'heure présente (pour un envoi différé, tapez l'heure voulue).
	1 fois	COMPOSER N° FAX NUM / (E) / (S)	Composez le nombre du correspondant à partir du clavier numérique (si nécessaire avec un préfixe, ex. 00).
	2 fois	EMISSION ↓ NORMAL
		EMISSION TERMINEE

Note 1: Un rapport d'émission s'imprimera automatiquement depuis la mémoire après l'envoi, si vous avez sélectionné une impression systématique dans la procédure "PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION". Note 2: Si le correspondant est occupé, le GALEO 8200 rétière son appel 2 minutes plus tard. Si le télécopier de votre correspondant reste occupe après 2 tentatives de rappels, votre GALEO 8200 imprimera un rapport d'échec de communication. Note 3: Pour annuler l'émission, appuyez sur la touche MENU, puis ENVOI: le message "DEJA ENREGISTREE" apparait. Ensuite, appuyez sur ENVOI, Sélectionné à l'aide des touches < et > l'option "ANNULER CONFIG.?", et appuyez une fois sur ENVOI. Nota 4: Le Galéo 8200 est équipé d'une mémoire pouvant stocker jusqu'à 10 pages à émettre (selon le modele "Lettre n° 1 ITU-TS en mode normal"). Le reste de la mémoire est prévu pour la sauvégarde des documents reçus en l'absence de consommables.

Pour émettre un document, procédez de la façon suivante :

1 Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. 3 Réglez le contraste (clair, normal ou foncé) en fonction de la qualité du document à transmettre par la touche. 4 Réglez la résolution (standard, fin ou fin/demi tons) par la touche.

Votre Galeo 8200 vous permet d'émettre vos télécopies selon 3

modes : le mode standard, le mode fin et le mode fin/demi-tons :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Pour émettre un même document à plusieurs destinataires, l'émission doit impérativement se faire depuis la mémoire :

5	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	1 fais	EMI. DEPUIS MEM. (M) / (E) / (S)
	1 fais	ENREGISTREMENT ↓ NORMAL	Attendre quelques secondes que le document soit ménorisé.
		INTRODUIRE HEURE 16 : 33	L'heure affichée est l'heure présente (pour un envoi différé, tapez l'heure voulue).
en#.	1 fais	COMPOSER N° FAX NUM / (E) / (S) ⇌ →	Composez le numéro du correspondant à partir du clavier numérique (si nécessaire avec un préfixe, ex. 00).
		COMPOSER N° FAX NUM / (E) / (S)	Répétez la composition des numérios de la même manière pour tout vos correspondants (jusqu'à 10).
	1 fais	EMISSION ↓ NORMAL
		EMISSION TERMINEE

Note 1: Un rapport d'émission s'imprimera automatique après l'envoi, si vous avec sélectionné une impression systématique dans la procédure "PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION". Note 2: Si le correspondant est occupé, le Galéo 8200 réritère son appel 2 minutes plus tard. Si le télécopier de votre correspondant reste occupe après 2 tentatives de rappel, votre Galéo 8200 imprimera un rapport d'échec de communication. Note 3: Pour annuler l'émission, appuyez sur la touche MENU, puis ENVOI: le message "DEJA ENREGISTREE" apparait. Ensuite, appuyez sur ENVOI, Sélectionnez à l'aide des touches < et > l'option "ANNULER CONFIG.?", et appuyez une fois sur ENVOI. Nota 4: Le Galéo 8200 est équipé d'une mémoire pouvant stocker jusqu'à 10 pages à émettre (seldom le modele "Lettre n° 1 ITU-TS en mode normal"). Le reste de la mémoire est prévu pour la sauvégarde des documents reçus en l'absence de consommables.

A - Enregistrer des numéros à l'aide des touches rapides

Vouspouvez enregistrrescoordonnéesde10correspondants.

Appuyer sur la touche : Le message suivant apparaît :

5 fais

CONFIG. FAX.

(M) / (E) / (S)

1 fais

DATE ET HEURE

(M) / (E) / (S)

3 fais

NUMEROT. RAPIDE

(M) / (E) / (S)

1 fais

PROGRAMME NUMÉRIQUE RAPIDE

TOUCHE:0-9

NUMERO FAX

(E)/(S)/ ←/→

Appuyez sur une des touches du pavé numérique.

Vous disposez de deux possibilités : soit d'enregistrer un n° de fax, soit un n° de téléphone. Pour accéder à l'une ou à l'autre programmation, procédez comme suit :

3.1

Appuyer sur la touche :

Le message suivant apparaît :

Observations :

1 mois

NUMERO TEL

(E)/(S)/ ←/→

Pour programmer un numéro de téléphone.

NUMERO FAX

(E)/(S)/</→

Pour programmer un numéro de fax.

1 fais

1: NUMERO FAX

Composer le numéro de votre correspondant à l'aide du pavé numérique (maximum 52 chiffres et/ou pauses).

Note 1: Si vous GALEO 8200 est raccordé à une installation privée, appuyez sur la touche avant d'entrée libre de téléphone ou de fax. Le préfixe de sortie sera ainsi composé automatiquement lors de l'utilisation du numéro mémorisé.

3.2

Appuyer sur la touche :

Le message suivant apparaît :

Observations :

1 fais

01 : NOM

Indiquer le nom de votre correspondant (16 caractères maximum) à l'aide du pavé numérique comme défini dans le chapitre "IDENTIFICATION".

Note 2 : En cas d'erreur, vous pouvez modifier le nom de votre correspondant en cours de frappe, grâce aux touches.

Appuyer sur la touche :

Le message suivant apparaît :

Observations :

1 fais

PROGR. AUTRE : OUI

(E)/(S)/ ←/→

Si vous avez d'autres touches à programmer, concernant des numéros de fax, procédez de la même façon en reprenant l'étape depuis la séquence 3.

Sinon pour quitter le menu :

1 mois

B - Enregistrer en numérotation abrégée

Vouspouvez enregistrer lescoordonnéesde32 correspondants.

	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
1	5 fois	CONFIG. FAX. (M) / (E) / (S)
2	1 fois	DATE ET HEURE (M) / (E) / (S)
	4 fois	NUMEROT. ABREGEE (M) / (E) / (S)
3	1 fois	NUM. ABREGEE : (01 - 32) :	Sélectionner le numéro (à 2 chiffres) sur le clá- vier numérique sous lequel vous souhaitez enregister le numéro de\ votre correspondant.
		NUMERO FAX (E) / (S) /←/→
3:1	1 fois	NUMERO TEL (E) / (S) /←/→	Pour programmer un número de téléphone.
	1 fois	NUMERO FAX (E) / (S) /←/→	Pour programmer un número de fax.
	1 fois	1 : NUMERO FAX	Composer le numéro de\ votre correspondant à l'aide du pavé numé- rique (maximum 52\ chiffres et/ou pauses).

Note 1: Si vous GALEO 8200 est raccordé à une installation privée, appuyez sur la touche avant d'entrée libre de téléphone ou de fax. Le préfixe de sortie sera ainsi composé automatiquement lors de l'utilisation du numéro mémorisé.

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

3.2

1 mois

01 : NOM

Indiquer le nom de votre correspondant (16 caractères maximum) à l'aide du pavé numérique comme défini dans la procédure "IDENTIFICATION".

Nota 2: En cas d'erreur, vous pouvez modifier le nom de votre correspondant en cours de frappe, grâce aux touches

3.3

1 fais

PROGR. AUTRE : OUI

(E)/(S)/ ←/→

Si vous avez d’autres codes à programmer, concernant des numéros de fax, procédez de la même façon en repartant de la séquence depuis l’étape 3.

Sinon pour quitter le menu :

1 fais

1 - Pour appeler un numéro de téléphone en mémoire

À - À partir d'une touche rapide

Appuyer sur la touche rapide :

Le message suivant apparait sur l'afficheur : Le message suivant apparaît sur l'afficheur :

1 fois pendant plus d'une seconde

APPEL TEL. Nom correspondant

NUMEROTATION Numéro correspondant

DECROCHER LE TEL Numero correspondant

Observations :

Décrochez le combiné. Le Galéo 8200 établit la connexion, et vous pouvez commencer à converser.

B - À partir d'un numéro abrégé

Appuyer sur la touche :

1 fais

Le message suivant apparaît sur l'afficheur :

APPEL TEL. CODE OU /

XX: NUM. ABREGEE Nom correspondent

NUMEROTATION Numéro correspondant

DECROCHER LE TEL Numero correspondant

Observations :

Sur le pavé numérique, composez le code désiré (2 chiffres).

Décrochez le combiné. Le Galéo 8200 établit la connexion, et vous pouvez commencer à converser.

2 - Pour appeler un numéro de fax en mémoire

• Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas.
• Reglez les guides en fonction de la largeur du document.
• Réglages de documents :

DOCUMENT PRET ↓ NORMAL

• Réglez le contraste (foncé, clair ou normal) en fonction de la qualité du document à transmettre par la touche
• Réglez la résolution (standard, fin, fin/demi-tons) par la touche

A - a partir d'une touche rapide

Appuyer sur la touche rapide : le message suivant apparait sur l'afficheur :

1 fois pendant plus d'une seconde

APPEL FAX Nom correspondant

NUMEROTATION Numéro correspondant

CONNEXION ↓ NORMAL

EMISSION NORMAL

EMISSION TERMINEE

Observations :

Attendez quelques secondes.

Observations :

Sur le pavé numérique, composez le code désiré (2 chiffres).

1 Faire

APPEL FAX CODE OU ← / →

XX: NUM. ABREGEE Nom correspondent

NUMEROTATION Numero correspondant

CONNEXION ↓ NORMAL

EMISSION NORMAL

EMISSION TERMINEE

Attendez quelques secondes.

Note 1: Un rapport d'émission s'imprimera automatiquement après l'envoi, si vous avez sélectionné une impression systématique dans la procédure "PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION".

Note 2: Si le correspondant est occupé, le Galéo 8200 réitère son appel 2 minutes plus tard. Si le télécopieur de votre correspondant reste occupé après 2 tentatives de rappel, votre Galéo 8200 imprimera un rapport d'échec de communication.

Note 3 : Pour interrompre l'émission, appuyez sur la touche

Appeler un numéro en mémoire par l'intermédiaire de la consultation des LISTES

Si vous ne vous souvenez plus de la touche de numérotation rapide ou du code de numérotation abrégée associé à un numéro de téléphone ou de fax particulier, vous pouvez tout de même téléphoner ou lancer une émission en consultant les listes correspondantes de la façon suivante :

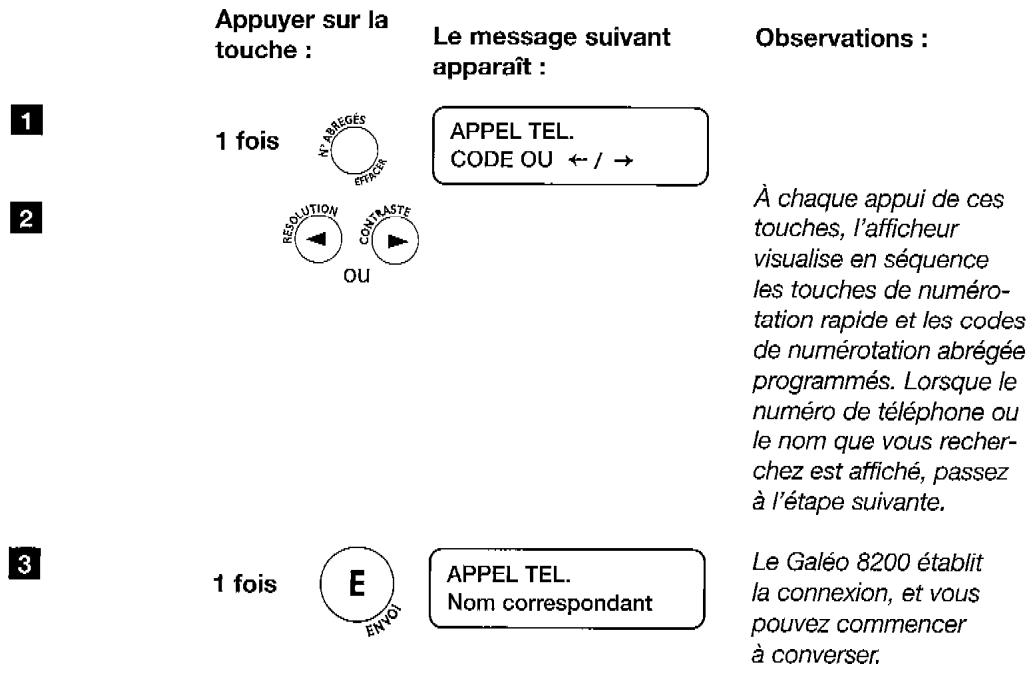

A-pour téléphoner en consultant les listes

Décroche le combiné.

B pour lancer une émission en consultant les listes

• Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas.
• Réglez les guides en fonction de la largeur du document.
• Régler les guides en fonction de la largeur du document.

DOCUMENT PRET

NORMAL

• Réglez le contraste (foncé, clair ou normal) en fonction de la qualité du document à transmettre par la touche.
• Réglez la résolution (standard, fin, fin/demi-tons) par la touche

Appuyer sur la touche :

Le message suivant apparaît :

Observations :

1 fais

APPEL FAX CODE OU ← / →

À chaque appui de ces touches, l'afficheur visualise en séquence les touches de numérotation rapide et les codes de numérotation abrégée programmes. Lorsque le numéro de téléphone ou le nom que vous recherchez est affiché, passez à l'étape suivante.

1 mois

NUMEROTATION Numéro correspondant

Pour lancer l'émission.

Attendre quelques secondes.

EMISSION TERMINEE

Note 1: Un rapport d'émission s'imprimera automatiquement après l'envoi, si vous avez sélectionné une impression systématique dans la procédure "PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION".

Note 2: Si le correspondant est occupé, le Galéo 8200 réitère son appel 2 minutes plus tard. Si le télécopieur de votre correspondant reste occupé après 2 tentatives de rappel, votre Galéo 8200 imprimera un rapport d'échec de communication.

Note 3: Pour interrompre l'émission, appuyez sur la touche

1 - En cours de frappe :

• En cas d'erreur vous pouvez modifier le nom ou le numéro de votre correspondant en cours de frappe, à l'aide des touches et

2 - Lorsqu'un numéro est périmé ou que le correspondant a changé :

• Selon qu’il s’agit d’un numéro enregistré sous une touche rapide ou d’un numéro enregistré sous un code abrégé, reprenez depuis l’étape 1 la série correspondante de la procédure “METTRE EN MÉMOIRE DES NUMÉROS DE TÉLÉPHONE OU DE TÉLECOPIE”, en modifier les étapes 3.1 et 3.2 à l’aide des touches, et.

A - Numéros enregistrés à l'aide des touches rapides

Vous pouvez supprimer les coordonnées de 1 à 10 correspondantes.

1	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
	5 fais	CONFIG. FAX. (M) / (E) / (S)
2	1 fais	DATE ET HEURE (M) / (E) / (S)
	3 fais	NUMEROT. RAPIDE (M) / (E) / (S)
3	1 fais	PROG. NUM. RAPIDE TOUCHE : 0-9	Appuyez sur la touche de numérotation rapide que vous souhaitez supprimer.
		NUMERO FAX (E) / (S) /←/→	Pour sélectionner le numéro de fax.

ou	1 fois	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :Pour sélectionner le numéro de téléphone.
		RESOULEN	NUMERO TEL (E) / (S) / ←/→
3.1	1 fois	E ENOV	X: NUMERO FAX Numéro correspondant	Pour confirmer le numéro de fax.
	1 fois	N AREGES BFFRSE	X: NUMERO FAX	Pour effacer le numéro de fax.
3.2	1 fois	E ENOV	X: NOM Nom correspondant	Pour effacer le nom.
	1 fois	N AREGES EFRFVE	X: NOM
3.3	1 fois	E ENOV	PROGR. AUTRE : OUI (E) / (S) / ←/→	Pour confirmer la suppression.

Si vous avez d'autres numéros de fax à effacer, procédez de la même façon en reprenant l'étape depuis la séquence 3.

Sinon pour quitter le menu :

1 mois

B - Numéros enregistrés à l'aide de la numérotation abrégée

Vous pouvez supprimer les coordonnées de 1 à 32 correspondantes.

	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
1	5 fois	M CONFIG. FAX. (M) / (E) / (S)
2	1 fois	E ENO	DATE ET HEURE (M) / (E) / (S)
	4 fois	HENO	NUMEROT. ABREGEE (M) / (E) / (S)
3	1 fois	E ENO	NUM. ABREGEE (01 - 32) :	Sélectionnez le code de numérorotation abrégée que vous souhaitez supprimer.
			NUMERO FAX (E) / (S) / ←/→	Pour sélectionner le numéro de fax.
ou	1 fois	RESOULT	NUMERO TEL. (E) / (S) / ←/→	Pour sélectionner le numéro de téléphone.
3.1	1 fois	E ENO	XX: NUMERO FAX Numéro correspondant	Pour confirmer le numéro de fax.
	1 fois	ENGÉS	XX: NUMERO FAX	Pour effacer le numéro de fax.

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

1 fais

XX: NOM

Non correspondants

1 fais

XX: NOM

Pour effacer le nom.

1 fais

PROGR. AUTRE : OUI

(E)/(S)/ ←/→

Pour confirmer la suppression.

Si vous avez d'autres numéros de fax à effacer, procédez de la même façon en reprenant l'étape depuis la séquence 3.

Pour quitter le menu :

1 fais

Le répertoire

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

5 fois

CONFIG. FAX. (M) / (E) / (S)

1 mois

• Pour imprimer les numéros rapides :

1 fais

NUM. RAPIDE: OUI (E) / (S) / →

• Pour imprimer les numéros abrégés :

2 fois

NUM. ABREGEE: OUI (E)/(S)

• Pour valider :

1 fais

IMPR. EN COURS (S)

Decrocher

• Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas.
• Réglez les guides en fonction de la largeur du document.
• Reglages de documents : DOCUMENT PRET

• Réglez le contraste (foncé, clair ou normal) en fonction de la qualité du document à transmettre par la touche
• Réglez la résolution (standard, fin, fin/demi-tons) par la touche
• Pour composer un numéro normal

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

1 fais

COMPOSER NUMERO

Composez le numéro normal (avec ou sans préfixe). Le Galéo 8200 établit la connexion.

Permettent de régler le volume.

• Pour composer un numéro rapide

Appuyer sur la touche rapide : le message suivant apparait sur l'afficheur :

Observations :

1 fois pendant plus d'une seconde

APPEL FAX Nom/numéro correspondant

Le Galéo 8200 établit la connexion.

• Pour composer un numéro abrégé

Appuyer sur la touche: le message suivant apparait sur l'afficheur:

Observations :

1 fais

APPEL FAX CODE OU ← / →

Le Galéo 8200 établit la connexion.

Note 1: Dans le cas d'une installation privée, si vous avez programmé le numéro de sortie (procédure “SE RACCORDER AU RÉSEAU”), avant de composer le numéro normal, appuyez sur la touche EXTERNE qui indiquera automatiquement le numéro de sortie.

Note 2: La connexion se fait automatiquement, et des messages successifs vous indiquent la connexion et l'émission en cours.

Note 3: Un rapport d'émission s'imprimera automatiquement après l'envoi, si vous avez sélectionné une impression systématique dans la procédure “PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION”.

Note 4: Pour interrompre l'émission, appuyez sur la touche

Rappeler le dernier NUMERO compose

• Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas.
• Réglez les guides en fonction de la largeur du document.
• Réglages de documents : DOCUMENT PRET ↓ NORMAL
• Réglez le contraste (foncé, clair ou normal) en fonction de la qualité du document à transmettre par la touche
• Réglez la résolution (standard, fin, fin/demi-tons) par la touche

Pour adresser une seconde fois votre document, (en cas de mauvaise réception du correspondant):

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

• Si la transmission s'est bien effectuée :

1 fais

DERN. EMIS. OK Nom/numéro correspondant

Pour afficher le dernier numéro appelé.

1 mois

NUMEROTATION Numero correspondant

Pour confirmer l'appoint et émettre le document.

• Si la transmission s'est mal effectuée au cours du premier envoi :

1 mois

DERN. EMIS. ERR. XX Nom/nummer correspondent

Pour afficher le dernier numéro appelé.

1 fais

NUMEROTATION Numéro correspondant

Pour confirmer l'appoint. Le document sera émis si le problème rencontré a été résolu par votre interlocuteur.

Nota: Si le numéro de votre correspondant est occupé, le GALEO 8200 retient son appel 2 minutes plus tard.

1 - Programmer une émission différée depuis le chargeur de documents

• Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas.
• Réglez les guides en fonction de la largeur du document.
• Réglages de documents :
• Réglez le contraste (foncé, clair ou normal) en fonction de la qualité du document à transmettre par la touche
• Réglez la résolution (standard, fin, fin/demi-tons) par la touche

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

4 mois

EMIS. DIFFEREE

(M) / (E) / (S)

1 fais

INTRODUIRE HEURE

16:33

1 fais

COMPOSER N° FAX

NUM / RAPIDE / ABREG

1 mois

EMIS. PROGRAMMEE

AUTOMATIQUE

EMIS. H:18:00

Introduire l'heure à laquelle l'émission doit être effectuée (ex. : 18:00.)

Composer la touche rapide, le numéro abrégé ou le numéro complet de votre correspondant.

Pour confirmer.

• Le Galéo 8200 peut recevoir des messages, mais est bloqué en émission.

La connexion s'établit automatiquement à l'heure précisée.

Le message suivant apparait sur l'afficheur :

NUMEROTATION Numero correspondant

CONNEXION NORMAL

Attendez quelques secondes.

EMISSION NORMAL

EMISSION TERMINE

Nota 1: - Si l'appel a été effectué mais n'a pas abouti, le Galéo 8200 recommence immédiatement et automatiquement son essai.

• Si l'appel n'aboutit pas après le deuxième rappel, le Galéo 8200 imprime un rapport d'anomalie et le voyant lumineux d'erreur s'allume.

Pour annuler le message sur l'afficheur, retirez le document et appuyez sur la touche

Si le voyant lumineux d'erreur est toujours allumé, appuyez de nouveau sur la touche

2 - Modifier l'heure de l'émission différée depuis le chargeur de documents

• Le document à envoyer est dans le chargeur de documents, face imprimée vers l'appareil et en-tête vers le bas.

1	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
	4 fois	EMIS. DIFFEREE (M) / (E) / (S)
	1 fois	DEJA ENREGISTREE (E) / (S)
2	1 fois	MODIF. PARAM. ? (E) / (S) ← / →
	1 fois	INTRODUIRE HEURE 18:00	Pour confirmer ou modifier l'heure à laquelle l'émission doit être effectuee (ex. : 18:30).
	1 fois	COMPOSER NUMERO Numéro correspondant	Pour confirmer le numero à appeler ou le modifier par un autre numero.
3	1 fois	EMIS. PROGRAMMEE
		AUTOMATIQUE EMIS. H: 18:30	Indique l'heure modifiée.

3 - Supprimer une émission différée depuis le chargeur de documents

Pour supprimer l'émission différée, vous avez deux possibilités :

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

2 fais

DOCUMENT PRET

↓ NORMAL

Retirer le document du chargeur de documents.

Programmer une émission différée depuis la mémoire

• Introduisez le document à envoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas.
• Réglez les guides en fonction de la largeur du document.
• Réglages de documents :

DOCUMENT PRET

• Réglez le contraste (foncé, clair ou normal) en fonction de la qualité du document à transmettre par la touche
• Réglez la résolution (standard, fin, fin/demi-tons) par la touche

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

1 mois

EMI. DEPUIS MEM. (M) / (E) / (S)

Attendre quelques secondes que le document soit mémorisé.

1 fais

ENREGISTREMENT NORMAL

L'heure affichée est l'heure présente. Pour l'envoi différé, tapez l'heure à laquelle l'émission doit être effectuée.

INTRODUIRE HEURE 16:33

1 mois

COMPOSER N° FAX NUM / (E) / (S)

Composez le numéro du correspondant à partir du clavier numérique (si nécessaire avec un préfixe, ex. 00). Vous pouvez composer jusqu'à 10 numéros à la suite.

2 mois

AUTOMATIQUE EMIS. DEPUIS MEM.

• Si l'appel a été effectué mais n'a pas abouti, le Galéo 8200 recommence immédiatement et automatiquement son essai.
• Si l'appel n'aboutit pas après le deuxième rappel, le Galéo 8200 imprime un rapport d'anomalie et le voyant lumineux d'erreur s'allume.

Pour annuler le message sur l'afficheur, appuyez sur la touche

Si le voyant lumineux d'erreur est toujours allumé, appuyez de nouveau sur la touche

Nota 2 : Lorsque le Galéo 8200 est programmé en émission différée depuis la mémoire, il peut émettre et recevoir normalement. Cependant, les émissions ne peuvent pas se faire depuis la mémoire.

2 - Modifier l'heure de l'émission différée depuis la mémoire

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

1 fois

EMI. DEPUIS MEM. (M) / (E) / (S)

1 fais

DEJA ENREGISTREE (E) / (S)

1 fais

IMPR. CONFIG. ?

(E) / (S) / ← / →

1 fais

MODIF PARAM. ?

(E) / (S) / ← / →

1 mois

INTRODUIRE HEURE 18:00

L'heure affichée est l'heure qui a été programmée. Vous voulez la modifier.

1 fais

COMPOSER NUMERO Numéro correspondant

Le nombre affiché est le nombre qui a été programmé. Vous pouvez également le modifier.

2 fois

AUTOMATIQUE EMIS. DEPUIS MEM.

3 - Annuler une émission différée depuis la mémoire

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

1 fais

EMI. DEPUIS LA MEM. (M) / (E) / (S)

1 fais

DEJA ENREGISTREE (E) / (S)

1 mois

IMPR. CONFIG. ? (E)/(S) / ←/→

2 mois

ANNULER CONFIG. ? (E) / (S) / ← / →

1 mois

AUTOMATIQUE 07-09-99 16:33

1 - La dépose

La fonction dépose permet de mettre un document à disposition sur votre télécopieur. Tout correspondant pourra alors le récupérer en commandant sa transmission quand il le voudra, même en suive absence. Son appareil doit pour cela être doté de la fonction "Relève". La communication sera alors à sa charge.

Introduisez le document dans le chargeur de documents, face imprimée vers l'appareil, et régalez les guides en fonction de la largeur de la feuille.

1	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
	7 fois	DEPOSE (M) / (E) / (S)
2	1 fois	DEPOSE (E) / (S)
	1 fois	AUTOMATIQUE DEPOSE ACT.	La feuille du dessous sera émise en premier.

Nota : Comme convenu, votre document déposé dans le chargeur du GALEO 8200 sera relevé par l'appel du fax de votre correspondant.

• Pour annuler une dépose :

1 fais

DOCUMENT PRET

↓ NORMAL

2 - La relève

Votre appareil vous permet de récupérer un document mis en dépôt, à votre attention, sur le télécopieur de votre correspondant.

A - programmer l'heure de la relève

1	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
	6 fois	RELEVÉE (M) / (E) / (S)
2	1 fois	INTRODUIRE HEURE 16:33	Introduisez l'heure à laquelle la relève doit être effectué (ex. : 18:00).
3	1 fois	COMPOSER N° FAX NUM / RAPIDE / ABREG	Composez la touche rapide, le nombre abrégé ou le nombre complet de votre correspondant.
4	1 fois	AUTOMATIQUE RELEVÉE: 18:00

B - annuler la relève

Pour annuler la relève, vous avez deux possibilités :

• 1ère possibilité

	Appuyer sur la touche :		Le message suivant apparaît sur l'afficheur :	Observations :
1	6 fois	M	RELEVE (M) / (E) / (S)
	1 fois	E	DEJA ENREGISTREE (E) / (S)
2	1 fois	E	MODIF. PARAM ? (E) / (S) / ←/→
3	1 fois	CONTRASTE	ANNULER CONFIG. ? (E) / (S) / ←/→
	1 fois	E	AUTOMATIQUE 07-09-99 16:33	Pour ANNULER la relève.

2ÈME Possibilité

L'heure programmée de la relève figure sur la 2ème ligne de l'afficheur

Exemple :

AUTOMATIQUE RELEVE: 18:00

1 fois

AUTOMATIQUE 07-09-99 16:33

C - modifier la relève

	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur :	Observations :
		AUTOMATIQUE RELEVE: 18:00
2	6 fois	M E ENVO	RELEVE (M) / (E) / (S)
	1 fois		DEJA ENREGISTREE (E) / (S)
3	1 fois	E EWDO	MODIF. PARAM. ? (E) / (S) / ←/→
4	1 fois	E EWDO	INTRODUIRE HEURE 18:00	Si vous le souhaitez, modifiez l'heure à laquelle la relève doit être effectuee(ex. : 18:30).
5	1 fois	E EWDO	COMPOSER NUMERO Numéro correspondant	Si vous souhaitez chan- ger de correspondant, modifiez le numéro.
6	1 fois	E EWDO	AUTOMATIQUE RELEVE: 18:30	Pour confirmer la modification de l'heure et/ou du correspondant.

Imprimer le journal

• Pour obtenir le journal sur demande :

1	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	2 fois	IMPR. RAPPORT (M) / (E) / (S)
2	1 fois	RAPP. DERN. EMIS (E) / (S) /←/→
3	2 fois	JOURNAL ACTIVITE (E) / (S) /←/→
	1 fois	Pour confirmer l'impression.

Nota : Sans avoir à le spécifier, le journal (des émissions et des réceptions) s'imprimera automatiquement toutes les 32 transactions.

Activer la réception silencieuse

Dans les modes de réception "AUTOMATIQUE", "FAX/TELEPHONE" et "FAX/REPONDEUR", vous pouvez programmermer votre Galéo 8200 de façon à ce qu'il recoive les documents sans émettre aucune sonnerie à l'arrivée des appeals.

• Dans les modes "AUTOMATIQUE" et "FAX/REPONDEUR", le Galéo 8200 ne sonne jamais à l'arrivée d'un appel.
• Dans le mode "FAX/TELEPHONE", à l'arrivée d'un appel, le Galéo 8200 n'émet aucune sonnerie si l'appeil provient d'un autre fax. S'il s'agit d'un appel téléphonique, le Galéo 8200 émet un signal sonore au lieu des sonneries, pour vous inviter à décrocher le combiné.

Pour activer la réception silencieuse, procédez de la façon suivante :

1	8 fois	NEW M	INSTALLATION (M) / (E) / (S)
2	9 fois	E ENO	REC.SILENCE:NON (E) / (S) / ←/→
3	1 fois	CONRA5TE	REC.SILENCE:OUT (E) / (S) / ←/→
	1 fois	E ENO	LUNGUE (M) / (E) / (S)
4	1 fois	S OS	AUTOMATIQUE REC. SILENCE

Des sonneries

Pour modifier le volume des sonneries, procédez de la façon suivante:

	Appuyer sur la touche :	Le message suivant apparait :	Observations :
1	5 fois	CONFIG. FAX(M) / (E) / (S)
2	1 fois	DATE ET HEURE(M) / (E) / (S)
	1 fois	PARAMETRAGE(M) / (E) / (S)
3	9 fois	V.SONNERIE:HAUT(E) / (S) / ←/→
	OU	Jusqu'à ce que le volume désiré soit affchéé (ex.:V.SONNERIE:BAS).
		V.SONNERIE:BAS(E) / (S) / ←/→
4	1 fois	V.ALERTE:BAS(E) / (S) / ←/→	Pour confirmer.
5	1 fois	AUTOMATIQUE07-09-99 16:33	Pour quitter la programmation.

Services supplementaires

PRÉSENTATION DU NUMÉRO

PAGE N° 74

LISTE DES APPELS ENTRANTS

PAGE N° 75

Présentation du NUMERO

Votre Galéo 8200 vous permet de bénéficier du service de présentation du numéro, accessible par abonnement.

Ce service vous permet de voir affiché sur votre fax le numéro ou le nom du correspondant qui est en train de vous appeler : vous pouvez ainsi décider de répondre ou non à son appel. Dès que le fax sonne, et jusqu'au moment de la connexion ou du déclenchement de la ligne, l'afficheur visualise les messages suivants :

NUMERO APPELANT Ident. correspondant

Le champ "Ident. correspondant" peut contenir les informations suivantes :

-- le nom ou le nombre de votre correspondant, s'il est enregistré dans le-repertoire, - "NON DISPONIBLE", si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service, - "PRIVE", si le correspondant a besoin de ne pas révélé son identité.

Pour obtenir de plus amples informations sur ce service, adressez-vous à votre agence FRANCE TELECOM.

Listedes appelsentrants

Votre Galéo 8200 vous permet d'imprimer une liste contenant des informations sur les 20 derniers appels reçus. Ce service est également accessible par abonnement.

Pour imprimer cette liste, procédez de la façon suivante :

1	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	2 fois	IMPR. RAPPORT (M) / (E) / (S)
2	1 fois	RAPP. DERN. EMI. (E) / (S) / ←/→
3	3 fois	LISTE APPELS (E) / (S) / ←/→
4	1 fois	IMPR. EN COURS (S)	Pour confirmer l'impression.

La liste des appels entrants fournit les informations suivantes :

-“N°act.”

Numéro progressif des appels.

• "Type"

Ce champ peut contenir les données suivantes :

• "Identification du demandeur",
• "Service de notification", s'il y a des messages sur le répondeur automatique auprès d'une location du fournisseur du réseau public (dans ce cas, l'afficheur indique que des messages ont été enregistrés, et vous doivent connecter au réseau pour pouvoir les écouter).

“Nom Personne Appellant”	Ce champ peut containir les données suivantes : - le nom de votre correspondant, - “INDISPOIBLE”, si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service, - “SECRET INVOQUE”, si le correspondant a choisi de ne pas révélé son identité.
- “Numéro Appellant”	Ce champ peut containir les données suivantes : - le numéro de votre correspondant, - “INDISPOIBLE”, si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service, - “SECRET INVOQUE”, si le correspondant a choisi de ne pas révélé son identité.
- “Date/Heure”	La date et l'heure de l'appoint.
- “Réponse”	Ce champ peut containir les données suivantes : - “FAX”, si le fax a reçu un document, - “TEL”, si une conversation téléphonique a eu lieu, - “PAS DE REPONSE”, si ni le fax ni le téléphone n'ont répondu à l'appoint.

En outre, lorsque l'afficheur visualise le message initial et qu'aucun original n'est inséré dans le chargeur de documents, les touches vous permettent de visualiser les coordonnées des 20 derniers appels reçus :

Nom/numéro correspondant ← / → / (S)

Pour obtenir de plus amples informations sur ce service, adressez-vous à votre agence FRANCE TELECOM.

TOP Neouge 0 0936751010 nn leiun Pw NiNn

Entretien général

CHANGER LA CARTOUCHE D'ENCRE

PAGE N° 78

REMETTRE DU PAPIER

PAGE N° 81

RETIRER UN PAPIER D'ALIMENTATION OU UN DOCUMENT ORIGINAL COINCE

PAGE N° 82

NETTOYER LE BLOC D'ANALYSE

PAGE N° 83

ENTRETIEN

PAGE N° 84

Changer la cartouche d'encre

Ainsi qu’il est précisé dans la procédure "INSTALLER LA TÊTE D’IMPRESSION", l’introduction de la tête d’impression est facile et rapide.

La tête livre de base dispose d'une autonomie de 400 pages environ.

A - changement complet de la tête d'impression

Il vous suffit de-retirer la tete de son logement et de la remplacer par la nouvelle (sequence) identique a cette presentee dans la procedure "INSTALLER LA TETE D'IMPRESSION").

1 Soulevez le couvercle.

Débloquez la tête d'impression en pressant vers l'avant les leviers verts de verrouillage de la tête. Ensuite, retirez la tête.

2 Sortez la tête de son emballage, en prenant soin de ne pas poser les doigts sur les contacts. Enlevez la bande de protection des gicleurs (ruban adhésif transparent bleu).

3 Insérez la nouvelle tête dans son logement, avec les contacts électriques tournés vers la partie avant de la machine.

Poussez la tête vers l’avant de votre Galéo 8200 (vous devez entendre un déclic), puis fermez le couvercle.

Note 1: Le fax exécute un test d'impression. Le message "RETABL. ACTIF" apparait sur l'afficheur. Attendez la fin de l'impression du test.

Note 2: Si le message "VERIF. TETE IMP." apparait, retirez la tête en pressant vers l'avant de la machine les leviers de verrouillage de la tête, puis réintroduisez-la en appuyant plus fermement. Si ce message ne disparait pas, faites appel à l'assistance technique.

Pour la première utilisation de la tête d'impression, ne retirez jamais la cartouche de la tête.

B - renouvellement de la recharge

1 Lorsque le message "FIN D'ENCRE" apparaît sur l'afficheur, soulevez le couvercle comme indiqué ci-contre :

2 Sortez la recharge de son emballage, et enlevez la bande de protection des gicleurs (ruban adhésif transparent bleu).

3 Lors du changement de la recharge, ne sortez pas la tête de son logement, mais extrayez uniquement la recharge vide. Pour ce faire, pressez vers l'extérieur l'ergot de blocage situé à gauche, et retirez la recharge.

Insérez la nouvelle recharge, en vérifiant que l'ergot de blocage situé à gauche est bien positionné, et refermez le couvercle.

Le fax exécute le test d'impression.

Note 1: Si le message "VERIF. TETE IMP." apparait, retirez la tete en pressant vers l'avant de la machine les leviers de verrouillage de la tete, puis réintroduisez-la en appuyant plus fermement. Si ce message ne disparait pas, faites appel à l'assistance technique.

Du PAPIER

Si le papier est absent du bac, un message vous demandant de contrôler le papier s'affiche.

Prenez les feuilles par le bord supérieur, et introduisez-les en les laissant "tomber" dans la cassette, sans les plier et sans forcer.

La capacité maximale de la cassette est de 80 feuilles.

Lorsque vous désirez ajouter des feuilles, s'il en reste encore dans la cassette, veuillez les introduire derrière celles déjà en place.

Note 1: Si des documents sont reçus pendant cette manipulation, ils resteront en attente dans la mémoire du Galéo 8200. Ils pourront s'imprimer dès que le papier sera en place.

Note 2 : Nous vous conseillons l'utilisation d'un papier de type non recyclé :

• Format A4, US Letter ou US Legal, Grammage: 80g/m² (de 70 à 90 g/m²),
• Aspect lisse!

Retirer un PAPIER d'alimentation ou un document original coincé

1 fais

1 Appuyez sur la touche STOP pour éjecter automatiquement la feuille coincée. Si la feuille n'est pas ejectée automatiquement, effectuez les opérations suivantes :

2 Soulevez le couvercle du logement de la tête d'impression (si vous nevez-retirer un original composé de plusieurs feuilles, avant d'ouvrir le couvercle, retirez les évventuels originaux présents dans le chargeur de documents).

3 Appuyez sur le levier vert situé sur le flanc gauche du fax et, tout en maintenant ce levier enfoncé, retirez le papier d'alimentation ou le document original coincé.

D'analyse

Dès l'apparition de traces noires sur les documents, procédez au nettoyage de l'analyseur de la façon suivante :

Attention!

1 Notre GALEO 8200 doit être hors tension. 2 Soulevez le couvercle du logement de la tête d'impression. 3 Déplacez la tête d'impression vers la gauche, et soulevez l'écran métallique de l'analyseur, en agissant sur l'ergot situé sur le côté droit de cet écran. 4 Maintenez l'écran soulevé, nettoyez le miroir du lecteur optique avec un chiffon imbibé d'un produit de nettoyage pour les vitres, puis essuyez-le soigneusement.

Ne jamais vaporiser ou verser le produit directement sur le miroir. Abaissez ensuite l'écran métallique, et refermez couvercle.

Pour vérifier si le lecteur optique est propre, faites la copie d'une page blanche. Si des lignes verticales apparaisent alors que le lecteur optique de votre appareil est propre, faites appel à notre service d'assistance technique.

Remarque :

Utilisez un chiffon non pelucheux et, éventuellement, de l'alcool à diluer. N'utilisez pas de dissolvant (acétone ou trichloréthylène) ou d'acide. Pour 30 transactions maximum par jour, il est conseillé de réaliser cet entretien tous les trois mois. Selon la qualité des documents analysés, la fréquence peut être supérieure ou inférieure.

Entretien

Après un certain temps d'utilisation, la qualité d'impression diminue. Il est possible de rétablir la qualité de la tête d'impression et de contrôler les gicleurs par un test d'impression.

A - Vérification de la tête d'impression

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

3 mois

MANIPULAT. TETE (M) / (E) / (S)

1 fais

TETENEUVE: OUI (E)/(S) /

1 fais

TETENEUVE: NON (E)/(S)/ /

1 fais

RETABL. ACTIF (E) / (S) / ←/→

1 fais

RETABL. ACTIF (S)

Pour confirmer.

Deux cas :

1 Correct :

2 Défectieux:

Le message "GICLEURS OK" est imprimé.

Si I'échelle graduée apparait comme indiqué ci-contre et le message "GICLEURS ENDOMMAGES!" est imprimé, un problème mécanique est survenu.

Dans ce dernier cas, consultez le tableau suivant :

CAUSE	SOLUTION
La surface du papier utilisé est particulièrement poreuse.	Imprimez sur l'autre face du papier ou changez de type de papier.
Il y a un corps étranger sur la pointe d'impression, que le tampon de feutre de la tête d'impression ne peut éliminer.	Exrayez la tête d'impression, et éliminez le corps étranger avec précaution, en veillant à ne pas toucher les contacts électriques et la pointe d'impression. Réintroduisez la tête d'impression, et repêzez la procédure "Vérification de la tête d'impression" décrite ci-dessus.
La pointe d'impression est sale.	Exécutez la procédure de "Nettoyage de la bande essie-tête", décrite ci-après.
Les giclleurs sont obstrués.	Exécutez à nouveau la procédure "Vérification de la tête d'impression" décrite ci-dessus. Après trois tentatives, remplacez la tête d'impression.
La tête d'impression a été replacée ou replacée de façon incorrecte.	Exrayez puis réintroduisez la tête d'impression. Exécutez à nouveau la procédure "Vérification de la tête d'impression" décrite ci-dessus.
Présence d'un ou plusieurs faux contacts.	Exécutez la procédure de la carte "Nettoyage des contacts électriques de la tête d'impression" (décrite ci-après) puis repêzez la procédure "Vérification de la tête d'impression" décrite ci-dessus.
Un ou plusieurs contacts sont interrompus.	Remplacez la tête d'impression.

B - nettoyage des contacts électriques de la tête d'impression

ATTENTION!

1 Notre GALEO 8200 doit être hors tension

2 Soulevez le couvercle du logement de la tête d'impression.

3 Débloquez la tête d'impression en pressant vers l'avant les leviers verts de verrouillage de la tête.

4 Retirez la tête d'impression.

5 Nettoyez les contacts électriques à l'aide d'un chiffon légèrement humide.

Attention :

Ne touchez pas les gicleurs.

6 Nettoyez également avec un chiffon légèrement humide le chariot porte-tête. Ensuite, après avoir réinséré la tête, fermez le couvercle du logement de la tête d'impression.

C-nettoyage de la bande essuie-tête

La propriété de la bande essuie-tête, située à l'intérieur du fax pour le nettoyage de la tête d'impression, peut être assurée avec un coton-tige.

Attention!

1 Notre GALEO 8200 doit être hors tension

2 Soulevez le couvercle du logement de la tête d'impression.

3 Déplacez la tête d'impression vers la droite, comme indiqué dans la figure ci-contre.

4 Nettoyez la bande essuie-tête avec un coton-tige, et refermez le couvercle du logement de la tête d'impression.

A - Signaux sonores

PAGE N° 89

B - Signaux lumineux

PAGE N° 89

C - MESSAGES D'ERREUR AFFICHÉS

PAGE N° 90

D - MESSAGES D'ERREUR SUR LE RAPPORT D'ÉMISSION

PAGE N° 93

E - MESSAGES D'ERREUR SUR LE JOURNAL

PAGE N° 94

F - MESSAGES SUR LE RAPPORT D'ÉTAT MÉMOIRE

PAGE N° 96

A - signaux sonores

GALEO 8200 émet deux types de signaux sonores :

SON	DUREE	SIGNIFICATION	ACTIONS
Bref	1 seconde	Transaction terminée correctement.
Prolongé	3 secondes et l'indicateur d'erreur allumé	Transaction interrompue.	APPUYER SUR STOP et vérifie l'erreur sur le rapport de transmission ou le journal d'activités.

B - signaux lumineux

Le signal lumineux (LED allumée) se produit lorsque :

• La connexion est impossible car la ligne est déconnectée ou le correspondant ne répond pas.
• Les appareils émetteur et récepteur ont détecté des incompatibilités au cours de la communication.
• Des erreurs ou une coupure de secteur ont été détectées au cours de la communication.

Pour éteindre le signal lumineux, il suffit d'appuyer sur la touche

C - messages d'erreur affichés

MESSAGE	SIGNIFICATION	INTERVENTION
DOCUMENT EN MEM.	Les documents reçus ont été mémori-sés en raison d'une anomalie ne per-mettant pas l'impression immédiate.	Vérifiez le type d'anomalie(absence papier ou encre épisée) et remédiez à celle-ci.
REC. EN MEM.	La réception se fait en mémoire en rai-son d'une erreur du papier ou d'encre épisée.	Vérifiez le type d'anomalie etremédiez à celle-ci.
FIND'ENCRE	La cartouche d'encre est épisée.	Remplacez-la.
AJOUTERPAPIER	Pas de papier dans la cassette.	Remplissez la cassette.
VERIF. TETE IMP.	Pas de tête d'impression, ou obstruc-tion de certaines des buses, ce qui-altère la qualité d'impression.	Vérifiez la présence de la tête d'impression. Executez la procédure de remise en place de la tête (reportez-vous au chapitre "ENTRETIEN",sesquence "VERIFICATION DE LA TETE D'IMPRESSION".
ENLEVER DOCUMENTAPPUYERSUR (S)	Interruption de l'analyse du document.	Retirez le document enappuyant sur STOP et repla-cez-le correctement.
CAPOTOUVERT	Le couvercle de l'emplacement de latête est ouvert ou mal fermé.	Refermez le couvercle.
ANALYSEUROUVERT	L'analyseur est ouvert ou mal fermé.	Retirez le document et fermezl'analyseur.
ERREUR PAPIERAPPUYERSUR(S)	Bourrage de papier.	Vérifiez et inséréz le papiercorrectement.Appuyez sur STOP.
ERR. SYSTEMEN	Détection d'une anomalie qui bloque la machine.	Mettez le fax hors tension et remettez-le sous tension. Si l'erreur persiste, faites appel à l'assistance technique.
CONTROLE IMPRES.1 = SORTIE0 = REPET	Fin de la procédure de remise en place de la tête d'impression.	Contrôlez la qualité d'impression et choisissez votre réponse.
CONTROLE TETERTETERABL. ACTIF	Le fax est en train d'exécuter la procédure de remise en place de la tête d'impression.	Aucune.
TETE IMPR.NEUVE ?1 = OUI0 = NON	La tête d'impression a été remplaçaée.	Répondez de façon appro-priée. Si vous réponses est affirmative et si la tête n'est pas neue, votre fax ne détectera pas l'épaisement de l'encre.
EMISSIONTERMINEE	Opération d'émission terminée correctement.	Aucune.
ERREUR EMI.APPUYER SUR (S)	Erreur détectée lors de l'opération d'émission.	Appuyez sur STOP et répétez l'opération.
RECEPT.TERMINEE	Opération de réception terminée correctement.	Aucune.
ERREUR REC.APPUYERSUR (S)	Une erreur s'est produit pendant la réception.	Appuyez sur STOP.
EMIS.interrROMPUEAPPLYERSUR (S)	Interruption de l'opération par l'opérateur.	Appuyez sur STOP.
REC.interrROMPUEAPPLYERSUR (S)	Interruption de l'opération par l'opérateur.	Appuyez sur STOP.
RAPPEL nnn	Le fax exécute des tentatives de réité-ration d'envoi du document.	Aucune.
DOCUMENT PRET	L'original a été inséré correctement.	Aucune.
DECROCHER LE TEL.	En cas d'appel téléphonique.	Décrochez le téléphone et répondez.
EN LIGNE	En cas d'appel téléphonique.	Raccrochez le téléphone.
NON PROGRAMME	EnChoosing une touche de numéro-tation rapide ou abrégée non program-mée au préalable.	Programmez la touche.
LIGNE EN ATTENTE APPUYER SUR ATTENTE	Lors de la connexion téléphonique la ligne a été mise en attente.	Appuyez sur la touche attente pour revenir aux conditions de fonctionnement normales.
ERR. DEPOSE APPUYER SUR (S)	Émission par dépose interrompue.	Appuyez sur STOP et programmez de nouveau l'émission par dépose.
ERR. RELEVANCE APPUYER SUR (S)	Réception par relève interrompue.	Appuyez sur STOP et pro-grammez de nouveau la réception par relève.

D - Messages d'erreur sur le rapport d'émission

MESSAGE	SIGNIFICATION	INTERVENTION
02 CONNEXION IMPOSSIBLE	La tonalité de la ligne n'est pas détec-tee ou les signaux sont irréguliers.	Vérifiez que la machine soit connectée correctement à la ligne et que le combiné soit raccroché. Contactez le cor-respondant et recommencez l'opération.
03 DESTINAT. NE REPEND PAS	Votre correspondant ne répond pas à l'appel.	Contactez votre correspond-dont.
04 ERREURS EN EMISSION RENVOI A PAR-TIR DE PAGEN nn	Anomalie d'émission (nn = numéro de la page où l'erreur a été détectée).	Répétez l'émission à partir de la page indiquée sur le rap-port d'émission.
RENVOYER LES PAGES nn	Le fax distant a détecté la réception dé-fectueuse de certaines des pages (nn= numéro de la page où l'erreur a été détectée).	Répétez l'émission à partir des pages indiquées sur le rapport d'émission.
06 LIGNE OCCUPEE	Détction de la tonalité de ligne occupée avant ou après la sélection.	Recommencez l'opération.
07 DOCUMENT TROP LONG	Document trop long. Le temps d'émis-sion dépasse les valeurs admises.	Divisez et émettez le docu-ment en plusieurs opérations.
08 CONTROLLER LE DOCUMENT	Le lecteur optique ne parvient pas à dire le document.	Retirez le document du char-geur et réintroduisez-le avant de recommencer l'émission.
INTERRUP. EMIS. AVEC STOP	L'opérateur a interrompu la transaction.	Aucune.
13 ERREUR LORS DE LA RELEVE	Le fax distant n'a aucun document à émettre par relève.	Contactez votre correspond-dont.
16 COUPURE SECTEUR SUR PAGE (nn)	Coupure de courant au cours de l'émission.	Réexpédiez à partir de la page ou le numéro est indiqué par (nn).

E - messages d'erreur sur le journal

MESSAGE APPARAISSANT DANS LA RUBRIQUE “RESULTAT”	SIGNIFICATION	INTERVENTION
02	La machine ne detecte aucune tonalité de ligne ou recoit des signaux irréguïers.	Vérifiez que la machine est connectée correctement à la ligne et que le combiné est rac-croché. Contactez le correspond- dans et recommencez l'opération.
03	Votre correspondant ne répond pas à l'appel.	Contactez votre correspondant.
04	Anomalie d'émission (nn=nummer de la page où l'erreur a été détectée).	Répétez l'émission à partir de la page indiquée dans la rubrique PAGE.
05	Le fax distant a détecté une mauvaise réception sur certaines pages.	Répétez l'émission.
07	Document trop long. Le temps d'émis-sion dépasse les valeurs admises.	Divisez et émettez le document en plusieurs opérations.
08	Le lecteur optique ne parvient pas à dire le document.	Retirez le document du chargeur et réintroduisez-le avant de recommencer l'émission.
09	L'opérateur a interrompu la transaction.	Aucune.
10	Le fax détecte une anomalie au cours de la réception.	Contactez votre correspondant et demandez-lui de renvoyer le document.
11	Au cours de la réception une défaillan-ce de l'imprimante s'est produit. La réception a été mémorisée mais la mémoire s'est remplie avant la fin de la transaction.	Elimine la cause de la défaillan-ce et attendez la fin de l'impression du document stocké en mémoire.
13	Le fax distant n’a aucun document à émettre par relève.	Contactez votre correspondant.
16	Coupure de courant au cours de l'émission ou de la réception.	En cas d'émission, repêze-la à partir de la page où le numéro est indiqué par (nn).
OK	Transaction réussie.
(OK)	Erreurs détectées au cours de la réception.	Contrôlez la qualité du document reçu.
OCC	Détection de la tonalité “occupée” avant ou après la composition.	Recommencez l’opération.

MESSAGE APPARAISSANT DANS LA RUBRIQUE “TYPE”	SIGNIFICATION
EMI.	La transaction fait liérence à une émission.
EMI. ECM	La transaction fait liérence à une émission avec correction d'erreur ECM activée.
REC.	La transaction fait liérence à une réception.
REC. ECM	La transaction fait liérence à une réception avec correction d'erreur ECM activée.
DEPOSE	La transaction fait liérence à une émission par dépose.
DEPOSE ECM	La transaction fait liérence à une émission par dépose avec correction d'erreur ECM activée.
RELEVE	La transaction fait liérence à une réception par relève.
REC. REL. ECM	La transaction fait liérence à une réception avec correction d'erreur ECM activée.

F - messages sur le rapport d'état mémoire

Le Galéo 8200 peut imprimer un rapport intitulé "DOCUMENT EN MEMOIRE A EMETTRE" contenant un aperçu de la première page du document présent en mémoire d'émission ainsi que l'état d'émission du document.

MESSAGE APPARAISSANT DANS LA RUBRIQUE “ETAT”	SIGNIFICATION
FT	La transmission du document a échoué
WT	Le document est en attente d'émission

Votre Galéo 8200 bénéficie d'une garantie d'1 an correspondant à une utilisation annuelle n'excédant pas 8 000 pages imprimées

Service Assistance France Télécom Aide aux utilisateurs de produits et services France Télécom

Pour toute question, téléphoner au :

N° Vert 0 800 33 11 22

de 8 h à 20 h du lundi au samedi*

*hors jours fériés

0236324831
