MODE D'EMPLOI GALEO 8100 FRANCE TELECOM

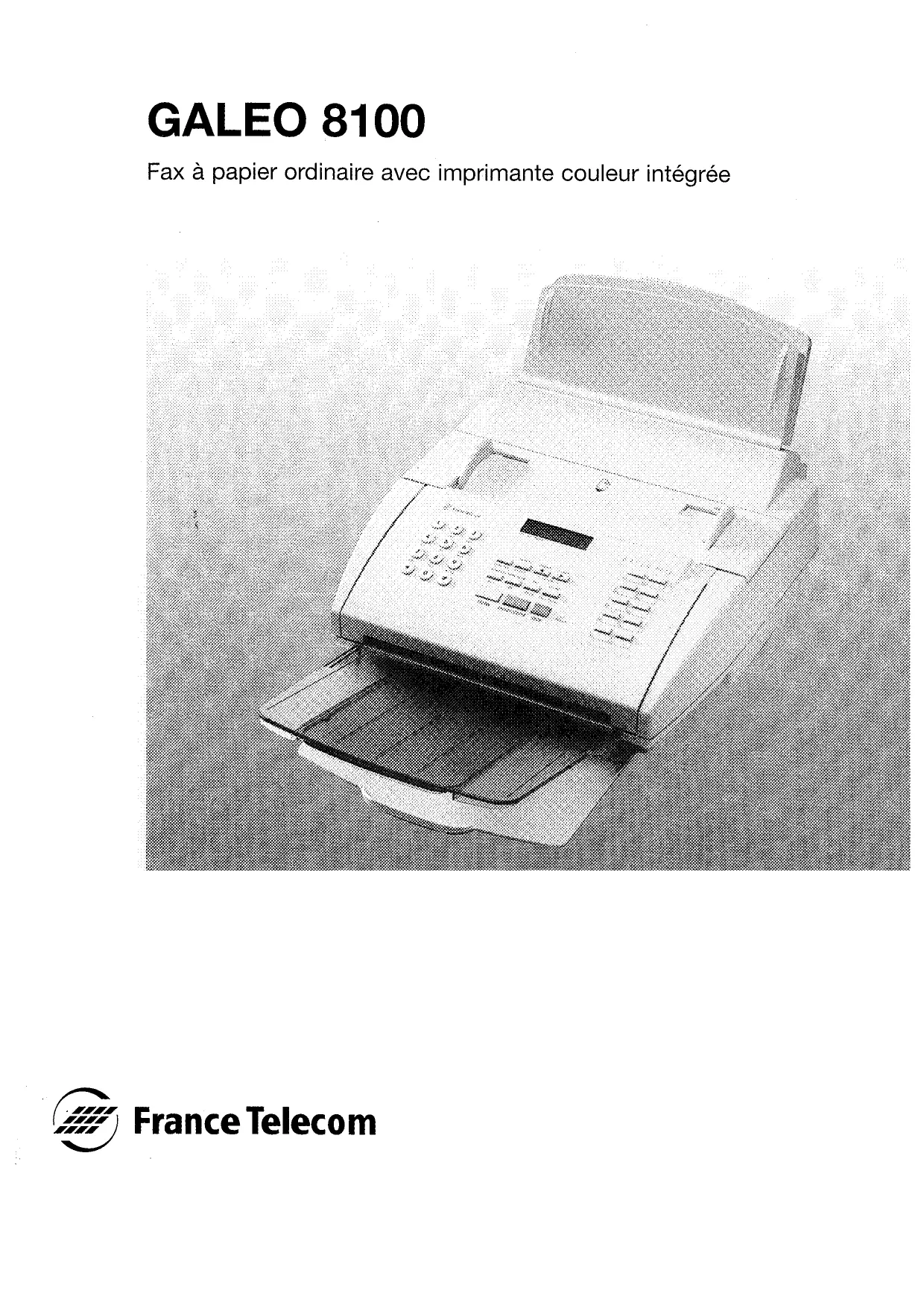

Fax à papier ordinaire avec imprimante couleur intégrée

GALEO 8100

Vous venez d'acquérir le FAX à papier ordinaire GALEO 8100 et nous vous en remercions.

Afin d'utiliser efficacement et dans les meilleures conditions les fonctions de votre fax GALEO 8100, nous vous conseillons de lire très attentivement cette notice qui a été rédigée spécialement à votre intention en tenant compte des suggestions et des remarques exprimées par les utilisateurs.

Cette notice est composée de 2 parties :

1. prise en main rapide (pour une utilisation immédiate)
2. fonctions avancées (pour découvrir toutes les possibilités de votre GALEO 8100)

La lecture attentive de cette première partie vous permettra d'utiliser efficacement, rapidement et dans les conditions optimales, votre GALEO 8100.

Dès que vous aurez “en main”, votre GALEO 8100 vous aurez tout loisir de découvrir d'autres fonctions plus élaborées.

Votre GALEO 8100 bénéficie d'une garantie d'un an.

Pour toute information complémentaire sur les produits et services FRANCE TELECOM, adressez-vous à l'accueil professionnel de votre Agence Commerciale (n° vert consultable sur 3614 FT).

Du GALEO 8100

bac d'alimentation papier

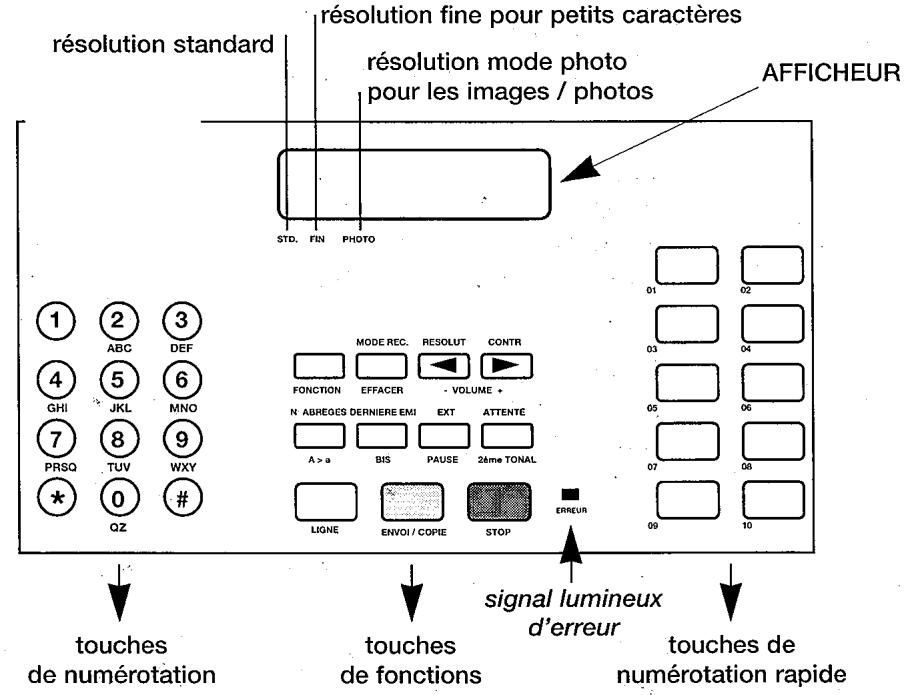

Les touches

1	1 2 4 5 6 #	Composition du n° de fax ou de téléphone du destinataire. - Sélection des caractèresalphabétiques.	9	DERNIÈRE EMI BIS	- Affichage du résultat de laforthème émission. - Répartition du dernier n° de faxou de téléphone sélectionné.
2	*	- Sélection en avant des caractèreset des symboles spéciaux. - Lors d'une sélection à impulsions,changement et mode multifréquence.	10	EXT PAUSE	- Utilisation d'un numéro externen否則 le fax est connecté à uncentral (pause réalisée entre leschiffres de l'indicatif et ceux du n°).
3	#	- Sélection des caractères et dessymboles spéciaux.	11	ATTENTE 2ème TONAL	- Mise en attente (en mode téléphonique) ; - 2ème tonalité au cours d'une compos-sition de n° (si connexion à uncentral spécifique type professionnel).
4	FONCTION	- Accès aux différents menus et sous-menus.
5	MODE REC.EFFACER	- Modification de la programmation àla réception des documents. - Effacement des paramètres erronéset des erreurs de programmation.	12	LIGNE	- Prise de ligne sans décrocher pourla composition du n° de fax ou de téléphone du destinatairesire.
6	RESOLUT - VOLUME +	- Sélection du mode de résolutiondes documents émis. - Diminution du volume pour la prieste de ligne sans décrocher.	13	ENVOI / COPIE	- Validation d'une émission, d'uneréception manuelle, d'une copieou d'une programmation afind'acceder à l'étape suivante.
7	CONTR - VOLUME +	- Réglage du contraste (clair oufoncé) des documents émis. - Augmentation du volume pour la prieste de ligne sans décrocher.	14	STOP	- Arrêt de l'opération en cours oud'une condition d'erreur.
8	N° ABREGES A > a	- Sélection d'un numéro enregistréen abrégé - Sélection des caractères majuscule ou minuscule.	15	□ □ □ □ □ □ □ □ □ □
			16	ERREUR	- Sélection des numérosmémorisés.

Du GALEO 8100

PAGE N° 2

La prise en MAIN RAPIDE

PAGE N° 8

Les AUTRES fonctions télécopie

PAGE N° 22

Entretien général

PAGE N° 29

Messagesd'erreurs

PAGE N° 66

Installer votre GALEO 8100

PAGE N° 3

Branchements

PAGE N° 4

MONTER le BAC PAPIER

PAGE N° 5

MONTER Les plateauxs de réception

PAGE N° 6

Installer la tête d'impression

PAGE N° 7

L'emballage de votre GALEO 8100 comprend :

• l'appareil intégrant le raccordement à la prise secteur,
• le cordon téléphonique,
• une tête d'impression monochrome avec cartouche d'encre interchangeable,
• le chargeur des documents originaux,
• le plateau extensible pour la réception des documents reçus ou des copies,
• la cassette d'alimentation papier,
• un jeu de disquettes contenant l'ensemble des fonctions PC (pilotes d'impression N&B et couleur, scanner),
• une boîte de rangement pour les cartouches d'impression,
• cette notice d'utilisation,
• une notice d'utilisation de la connexion PC,
• le câble parallèle.

Précautions d'utilisation :

Le GALEO 8100 doit être placé sur une surface plane, à l'écart de toute zone humide, poussiéreuse, ou de chaleur excessive (soleil, radiateur,...), loin des installations d'air conditionné et des emplacements soumis aux vibrations, aux rayonnements magnétiques, aux projections d'eau ou de produits divers. Tenir votre GALEO 8100 éloigné d'appareils radioélectriques et de télévision (minimum 2 m.). La prise téléphonique normalisée doit se trouver à 2 m maximum ainsi que la prise électrique standard monophasée avec terre 220V/50 Hz (à défaut, utilisez les prolongateurs). Notre GALEO 8100 n'est pas équipé d'interrupteur marche/arrêt. Dans les zones à risques, les raccordements doivent être protégés contre la foudre. En cas d'orage, il est conseillé de débrancher votre appareil.

1. Le constructeur décline toute responsabilité en cas d'usage impropre, d'emplacement inadéquat, de connexion à des appareils non autorisés ou de modifications effectuées par des personnes non autorisées.
2. Vérifiez le contenu de l'emballage et contactez votre agence France Télécom s'il vous manque un accessoire. Si votre GALEO 8100 nécessite une réparation, vous devez impérativement renvoyer l'appareil dans son emballage d'origine (boîte carton et coques). De plus, nous vous conseillons l'utilisation de cet emballage pour tout transport de votre GALEO 8100.

Attention: N'oubliez pas d'enlever la pellicule qui protège le clavier.

Branchements

Avant de passer à l'émission et à la réception des documents, exécutez les opérations préliminaires telles que le branchement au secteur et la connexion téléphonique, la mise en marche du fax, le chargement du papier, l'installation de la tête d'impression et le réglage eventuel du plateau extensible pour la réception des documents originaux.

Avant de brancher votre télécopieur au secteur, connectez-le à la ligne téléphonique de la manière suivante :

1 Insérez le plus petit embout du cordon téléphonique (transparent), dans l'encoche "LINE" (partie postérieure gauche du fax). Un déclic retentira pour vous avertir de l'insertion correcte. 2 Insérez la prise gigogne dans la prise téléphonique murale. Vous pouvez maintenant brancher votre cordon d'alimentation électrique à la prise secteur.

GALEO 8100 doit être branché en permanence (sauf en cas d'orage, il est conseillé de débrancher votre appareil).

Mise hors tension du GALEO 8100 : débranchez le cordon d'alimentation.

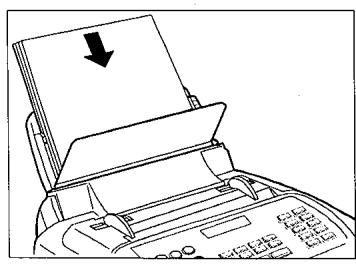

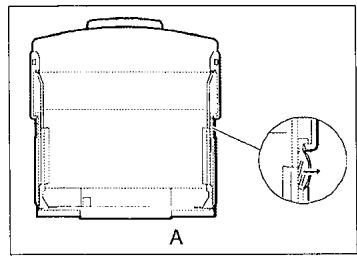

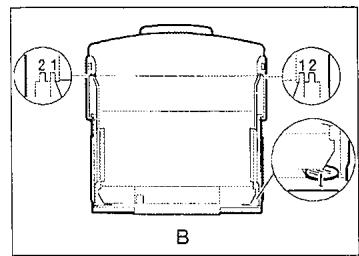

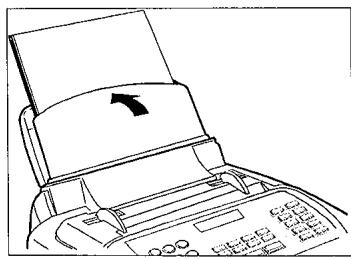

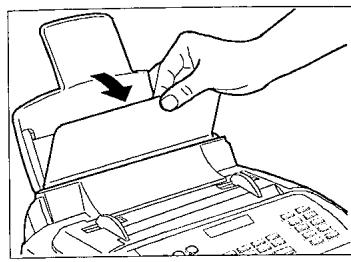

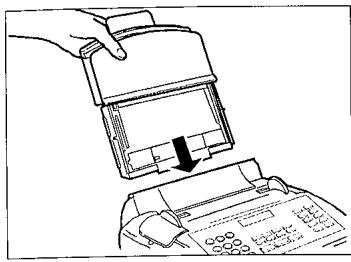

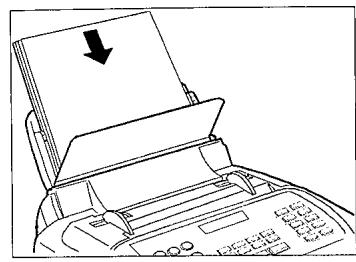

MONTER le BAC PAPIER

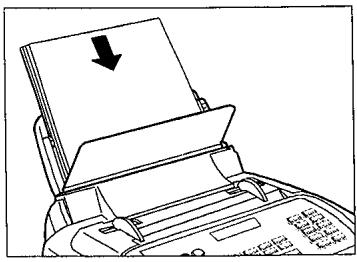

1 Introduisez la cassette de papier dans son logement. Déte ndez le support feuilles. 2 Ouvrez le couvercle avant de la cassette pour introduire le papier. 3 Introduisez les feuilles par le bord supérieur en les laissant "tomber" dans la cassette sans les plier et sans forcer (70 feuilles maxi).

Si vous souhaitez ajouter des feuilles même s'il en reste encore dans la cassette, introduisez les nouvelles feuilles derrière les anciennes et non devant les autres.

Rabattez le couvercle avant de la cassette.

REMARQUE: Nous vous conseillons l'utilisation d'un papier de type non recyclé, Format A4, Grammage: 80g/m² (70 à 90 g/m²), Aspect lisse.

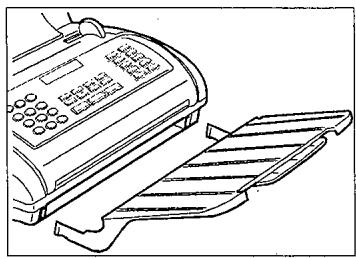

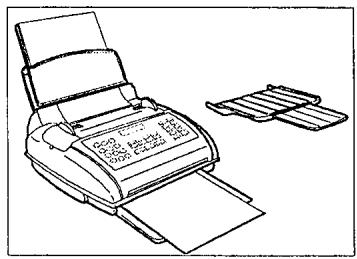

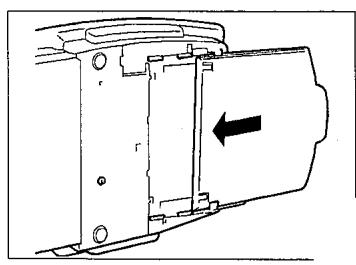

MONTER les plateaux de réception

Les deux plateaux de réception (accessoires fournis avec le télécopieur) :

• plateau extensible pour les documents originaux,
• plateau de réception pour les documents reçus ou les copies d'originaux,

s'installe de la manière suivante :

Introduisez le plateau de réception des originaux dans les encoches prévues à cet effet.

Posez le fax sur son côté droit et insérez le plateau de réception des documents reçus ou des copies dans les guides prévus à cet effet sous le fax en le poussant jusqu'à ce qu'il s'enclenche.

Déteendez le support feuilles en le tirant vers l'avant.

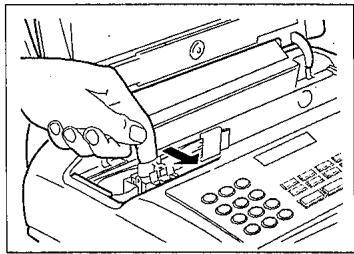

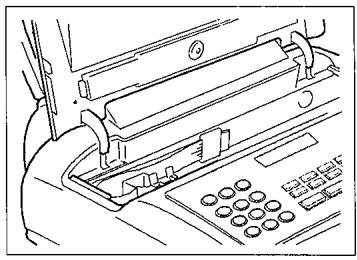

Installler la téte d'impression

Votre appareil est livré avec une tête d'impression et une cartouche d'encre. Pour installer cette tête, procédez de la façon suivante :

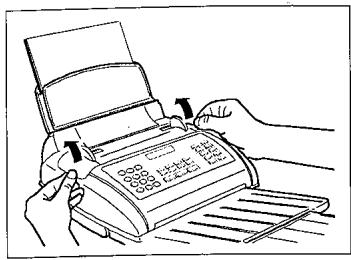

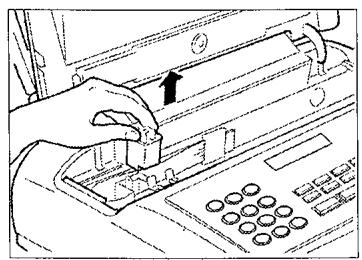

1 Soulevez le couvercle comme indiqué ci-contre :

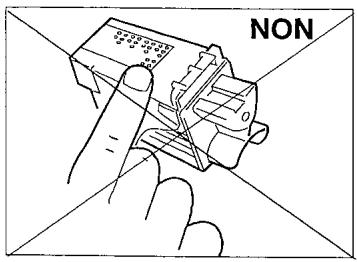

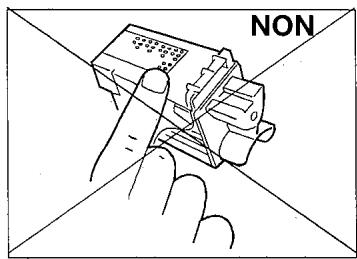

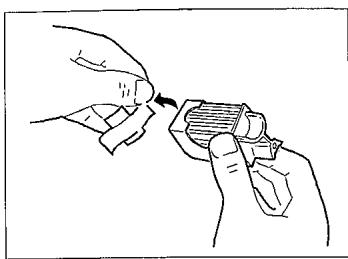

2 Sortez la tête de son emballage, en vous assurant de ne pas poser les doigts sur les contacts, enlevez la bande de protection des buses (ruban adhésif transparent bleu).

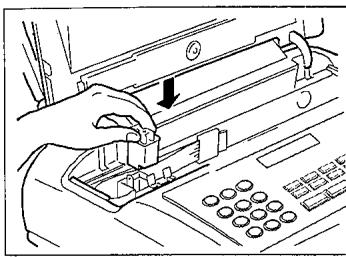

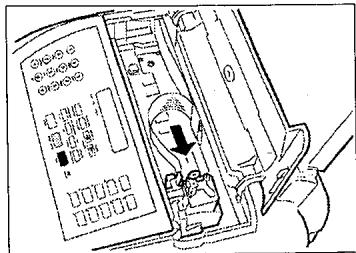

Insérez la tête dans son logement, avec les contacts électriques tournés vers la partie avant de la machine.

Poussez la tête vers l'avant de votre GALEO 8100 (vous devez entendre un déclic), puis fermez le couvercle de votre GALEO 8100.

Le fax exécute un test d'impression. Le message “RETABL. ACTIF” apparait à l'afficheur. Attendez quelques minutes pour l'impression du test.

Si un message demandant une vérification de la tête d'impression s'affiche, retirez la tête en pressant vers l'avant de la machine les leviers de verrouillage de tête, puis réintroduisez-la en appuyant plus fermement. Si ce message ne disparaît pas, faites appel à l'assistance technique.

Pour la première utilisation de la tête d'impression, ne jamais retirer la cartouche de la tête.

Touches de commande et de fonction

PAGE N° 9

Personaliser votre GALEO 8100 : DATE et HEURE

PAGE N° 11

Personnaliser votre GALEO 8100 : identification

PAGE N° 13

Programmer l'impression de l'accuse démission

PAGE N° 15

Se raccorder au réseau

PAGE N° 16

Imprimer la configuration

PAGE N° 19

Grâce à son afficheur, vous pouvez programmer votre GALEO 8100 et suivre les différentes phases de la communication en cours.

L'accès aux paramètres de configuration est possible à tout moment. Un seul menu général, accessible par la touche ∈, permet d'accéder aux 6 sous-menus suivants et revient au premier sous-menu, en fin de cycle.

Appuyez sur

FONCTION

1 Faire

MEM. DEPUIS LA MEM. FONCT / ENVOI / STOP

Observations

Donne accès à la mémoire d'émission

2 Bois

IMPR. RAPPORT FONCTIONNEL / ENVOI / STOP

Donne accès aux différents menus d'impression :

• rapport dernieré émission
• rapport dernière multidiffusion
• impression journal

3 Fais

MANIPULATION TÊTE. FONCTION / ENVOI / STOP

Donne accès aux différents paramètres liés au changement de cartouche :

• cartouche neuve
• test d'impression

4 Bois

CONFIG. FAX. FONCTION / ENVOI / STOP

Données aux différents menus de CONFIGURATION

• paramètres de configuration
• paramètres d'impression
• date et heures
• numérotation rapide
• numérotation abrégée
• impression de la configuration

5 Fais

EMIS DIFFEREE FONCT / ENVOI / STOP

Donne les indications à suivre pour l'émission différée par le chargeur

6 Bois

REC. RELEV FONCT / ENVOI / STOP

Donne accès directement à la fonction de relève à la réception.

7 Fais

EMIS. DEPOSE FONCT / ENVOI / STOP

Donne les indications à suivre pour la dépose à l'émission par le chargeur.

8 Faire

INSTALLATION FONCT / ENVOI / STOP

Donne accès à la configuration de :

• la ligne téléphonique
• la langue utilisée pour les messages -nom de l'émetteur
• numéro de téléphone de l'émetteur - diagnostic,
• l'impression de l'installation,
• paramètres techniques (pour le service technique).

NB : Les différentes touches permettant la sélection des menus affichés peuvent avoir plusieurs fonctions :

Fonctionnalite

FONCTION

Pour faire défiler (en boucle) les différentes rubriques :

• menus,
• sous-menus dans les menus,
• paramètres dans les sous-menus, etc...

Observations

Défilement uniquement vers l'avant.

ENVOI / COPIE

1 - Pour confirmer l'option choisie 2 - Pour sélectionner :

• les menus vers les sous-menus
• les sous-menus vers les paramètres ou valeurs, etc....

RESOLUT CONTR VOLUME +

Pour désigner les valeurs présélectionnées.

NB : Si des données doivent être indiquées (date, heures, ou identification), elles devront être saisies à partir du clavier numérique.

Défilement vers la gauche ou vers la droite

STOP

Pour quitter toute situation opérationnelle et revenir au message initial :

REC. AUTOM.

17-03-98

16:33

Date et heures

Les différentes étapes décrites ci-après sont à respecter à chaque nouvelle définition de paramètre.

Appuyer sur la touche :

Le message suivant apparaît :

Example :

4 fais

FONCTION

CONFIG. FAX. FONCTION / ENVOI / STOP

1 fais

ENVOI / COPIE

DATE ET HEURE FONCTION / ENVOI / STOP

1 fais

ENVOI / COPIE

DATE: JJ/MM/AA ENVOI/STOP

(ex.:17-03-98)

Note 1 : les touches 📁 📁 📁 📁 📦 es permettent de modifier la date sous la forme mois/jour/an (MM/JJ/AA) ou an/mois/jour (AA/MM/JJ).

1 fais

ENVOI / COPIE

FORMAT HEURE : 24 H ENVOI / STOP /

Note 2 : si vous souhaitez passer au format 12 h, sélectionnez les touches

1 fais

ENVOI / COPIE

JJ/MM/AA

HH: MM

17-03-96

16:33

Servez-vous du

clavier numé-

clavier numérique pour saisir

La date et l'heure.

1 fais

ENVOI / COPIE

PARAMETRAGE

FONCTION / ENVOI / STOP

Pour quitter :

1 mois

STOP

REC. AUTOM.

17-03-98 16:33

(STOP) pour sortir du

NB : - Vous pouvez à tout moment appuyer sur la touche MODE de programmation.

L'écran indique le mode de réception ainsi que la date et l'heure.

• En cas d'erreur de frappe, vous pouvez modifier les données, caractère par caractère en déplaçant le curseur parmi les caractères en appuyant sur la touche MODE REC. (Mode REC/Effacer) ou en déplaçant le curseur parmi les caractères à l'aide des touches ou

RESOLUT

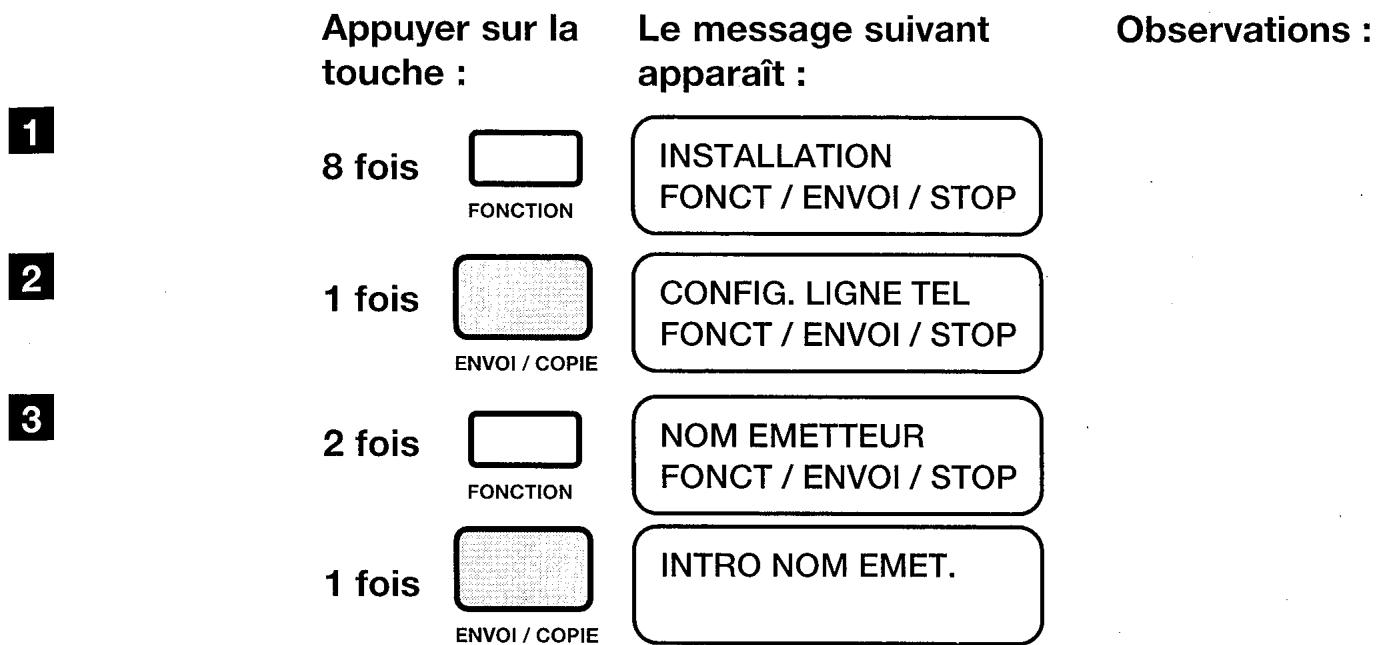

Identification

Personnalisez votre télécopieur en enregistrant votre nom et le numéro de téléphone de votre appareil à l'aide du clavier de numération.

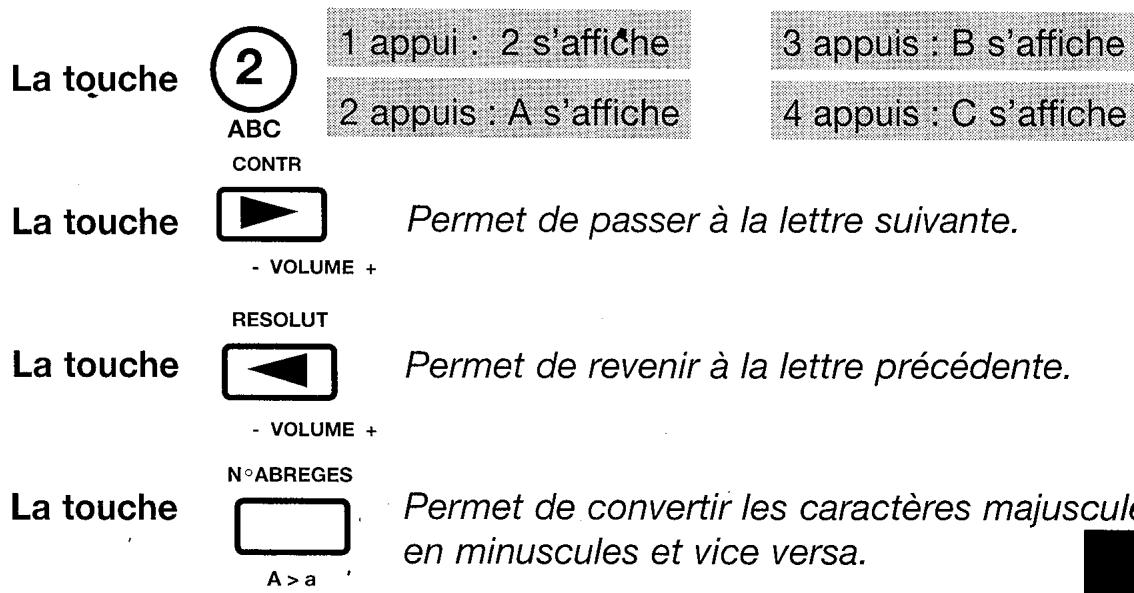

4. Entrez votre nom à l'aide du clavier de numérotation en appuyant : 1, 2, 3, 4 fois sur la touche numérique correspondant aux différentes lettres de votre nom (16 caractères maximum).

Les symboles

+ - / : * _ % ! [ ] ^ ∧ ; < > = @ # \ &

, ' (). Cêè°. et “espace” s'obtiennent par sélections successives des touches

(défilement en avant / retour arrêté)

Nota : le signe “ESPACE” permet d'effacer le caractère sur lequel le curseur est positionné.

1 fais

ENVOI / COPIE

NUM. TEL. EMETTEUR FONCT / ENVOI / STOP

1 fais

ENVOI / COPIE

COMPOS N° EMET.

Indiquez le n° de ligne à l'aide du pavé numérique (20 chiffres ou espaces maximum).

1 fais

ENVOI / COPIE

DIAGNOSTIC FONCTIONNEL / ENVOI / STOP

1 mois

ENVOI / COPIE

TELEDIAG.: OUI ENVOI / STOP / /

1 fais

ENVOI / COPIE

ECOUTE LIGNE : OUI ENVOI / STOP /←/→

Vérifiez bien que l'option est : OUI.

Vérifiez bien que l'option est : OUI.

1 fais

ENVOI / COPIE

IMPR. INSTALL. FONCT / ENVOI / STOP

1 fais

ENVOI / COPIE

IMPRESSION: OUI ENVOI / STOP /

1 fais

ENVOI / COPIE

IMPR. EN COURS STOP

REC. AUTOM. 17-03-98 16:33

Il est important de conserver une copie de la configuration de votre GALEO 8100.

Retour au message initial.

Démission

	Appuyer sur la touche :		Le message suivant apparait :	Observations :
Pour obtenir le rapport de laforthèrence émission sur demande	2 fois	FONCTION	IMPR. RAPPORT FONCT / ENVOI / STOP
	2 fois	ENVOI / COPIE	IMPR. EN COURS STOP
Pour obtenir systématique-ment le rapport émission après envoi	4 fois	FONCTION	CONFIG. FAX FONCT / ENVOI / STOP
	1 fois	ENVOI / COPIE	DATE ET HEURE FONCT / ENVOI / STOP
	1 fois	FONCTION	PARAMETRAGE FONCT / ENVOI / STOP
	2 fois	ENVOI / COPIE	ECHEC COM. ENVOI / STOP /←/→	Choisir l'option (après avoir sélectionné →)

Vous avez la possibilité de sélectionner grâce aux touches:

Choisir l'option OUI (après avoir sélectionné

• une impression systématique, après chaque envoi de documents, du rapport d'émission ("RAPPORT EMI.: OUI").
• une impression du rapport d'émission en cas d'échec de communication ("ECHEC COMM") - aucun rapport d'émission.("RAPPORT EMI.: NON")
• Confirmez par la touche

ENVOL / COPIE

(Envoi/Copie) et quitterez le menu par la touche (STOP)

Sélectionner le mode de raccordement

Votre appareil peut être raccordé au réseau public (cas d'un particulier). Ce mode est sélectionné par défaut à la livraison. Il peut être également raccordé à une installation privée (cas d'une entreprise la plupart du temps).

Si vous nevez vous raccorder à une installation privée (PABX= standard), vous nevez modifier le mode de raccordement :

1	Appuyer sur la touche :	Le message suivant apparait :
	8 fois	INSTALLATION FONCT / ENVOI / STOP
2	2 fois	RESEAU PUBLIC ENVOI / STOP /←/→
	1 fois	LIGNE PRIV. (PBX) ENVOI / STOP /←/→
3	2 cas - Pour confirmier puis quitter le menu :	1 fois ENVOI / COPIE 1 fois STOP

OU	Appuyer sur la touche :	Le message suivant apparait :	Observations :
- Pour entrer le préfixe d'accès au réseau (3 chiffres maximum)	1 fois ENVOI / COPIE	COMP. INDICATIF (0-9) : 0	Composez l'indicatif à l'aide du pavé numérique.
	1 fois ENVOI / COPIE	NUM. PUBL:MULTIF. ENVOI / STOP /←/→
	1 fois STOP

Note : Cette programmation permet de conserver sous la touche (EXT. PAUSE) le préfixe permettant ensuite un accès direct.

Sélectionner le type de numérotation

Si vous constatez à la première utilisation de votre GALEO 8100 que le numéro programme ne passe pas, il se peut que votre ligne ne soit pas raccordée à un central électronique. Dans ce cas, procédez de la façon suivante :

1	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	8 fois	INSTALLATIONFONCT / ENVOI / STOP
2	3 fois	NUM. PUBL:MULTIF.ENVOI / STOP /←/→	Multifructuence ou fréquence vocale : lorsque vous appelez un correspondant au téléphone, vous entendez une fréquence différente selon le chiffre composé.
	1 fois	CONTR- VOLUME +	Impulsion ou mode decimal : lorsque vous appelez un correspondant au téléphone, vous entendez le nombre de tonalités selon le chiffre composé...

• Confirmez par la touche (STOP)

(ENVOI/COPIE) et quittez le menu par la touche

Imprimer la configuration

Ainsi que mentionné au chapitre “PERSONNALISER VOTRE GALEO 8100 : Identification”, il est vivement recommandé de conserver une copie de votre configuration. Pour ce faire :

Appuyer sur la touche : le message suivant apparaît sur l'afficheur :

8 fais

FUNCTION

INSTALLATION FONCTION / ENVOI / STOP

1 mois

ENVOI / COPIE

CONFIG. LIGNE TEL FONCT / ENVOI / STOP

5 fais

FUNCTION

IMPR. INSTALL. FONCTION / ENVOI / STOP

• Pour imprimer :

2 fais

ENVOI / COPIE

Dans le menu « configuration fax », vous trouverez les fonctions disponibles suivantes

OPTION	SIGNIFICATION	CHOIX PROPOSE
OPTION	Paramètres sélectionnés : il s'agit des paramètres que vous avezchioisis pour l'installation de votre GALEO 8100. Paramètres par défaut : il s'agit des paramètres standards (introduits en usine).
ECM	(E.C.M. ou M.C.E.) Mode de correction des erreurs permettant une nouvelle émission pour une réception incomplète ou de mauvaise qualité. Cette fonction n'est valable que si elle est activée sur les 2 appareils en communication.	OUI : actif NON : inactif
RAPPORT DERNIERE EMIS	Message imprimé et horodaté confir-mant la transmission.	- choix de l'impression du rapport: RAPPORT EMI.: OUI ou RAPPORT EMI.: NON - Impression du rapport d'émission uniquement en cas d'émission interrompue NON EMIS: RAPPORT
VITESSE EMISSION	Sélection de la vitesse d'émission d'un document. L'émission à 4800 bps est conseillée sur des lignes à force interférence.	9600 bits/seconde ou 4800 bits/seconde
EN-TETE	Sélection de la position d'impression du nom et du nombre de l'émetteur, ainsi que de la date et de l'heure.	EXTERNE : hors de la zone de texte, c'est-à-dire juste au dessous du bord supérieur de la feuille ou INTERNE à l'intérieur (l'égèrement au dessous) : à l'intérieur du texte.
RESOLUT. COPIE ET EMIS.	Sélection du type de lecture du scan-ner concernant le document à émettre ou à copier.	DEFINITION STANDARD : 8 pts/mm x 3.85 l/mm DEFINITION FINE : 8 pts/mm x 7.70 l/mm
OPTION	SIGNIFICATION	CHOIX PROPOSÉ
VOLUME SIGNAL ACOUSTIQUE	Réglage du volume du signal sonore (buzzer).	HAUT BAS
FORMAT D'IMPRESSION	Sélection du format de papier : régler la cassette d'alimentation du fax en fonction de la sélection可以选择.	A4 LETTER LEGAL
REDUCTION	Réduction (ou non) automatique, lors de la réception, en fonction du format utilisé, de la zone de texte permettant de diminuier le nombre de pages.	NON 94% 80% 76% 70%
IMPR. EXCEDENT FORMAT	Impression (ou non), sur une feuille supplémentaire, des informations du document en cours de réception si ces informations ne peuvent être imprimées sur le format sélectionné.	OUI = systématique NON AUTO = à partir d'un excédent supérieur à 12mm
FORMAT DE LA DATE	Impression de la date suivant les différents formats ci-contre :	JJ/MM/AA MM/AA/JJ AA/JJ/MM
FORMAT DE L'HEURE	Impression de l'heure suivant les 2 différences formats ci-contre :	24H - exemple : 4 heures de l'aupres-midi s'écrit : 16:00 12H - exemple : 4 heures de l'aupres-midi s'écrit : P 04:00
RAPPORT MULTI-DIFFUSION	Message imprimé et horodaté confir-mant la transmission d'un document à plusieurs destinataires.	OUI : actif NON : inactif
LISTE DE DIFFUSION	Impression de la liste des destinataires en cas de programmation d'une multi-diffusion différée.	OUI : actif NON : inactif
REEXPEDITION DE DOCUMENT	Renvoi d'un document depuis la mémoire en cas d'échec d'une émission.	OUI : actif NON : inactif
CONF. N° TEL	Confirmation d'un numéro de télépho-ne avant que le Galeo 8100 ne réalise la composition sur la ligne.	OUI : actif NON : inactif

Émission d'un document

PAGE N° 23

Réception d'un document

PAGE N° 26

COPIE de document

PAGE N° 28

Attention

Ne pas utiliser de documents :

Ne pas utiliser des documents :

des trombones, des agrafes, des épingles, des collages, - du ruban adhésif, - du correcteur liquide, - de l'encre non sèche, des photographies collées, etc...

• papier non recyclé
• aspect lisse,
• format A4 (21 x 29.7 mm),
• épaisseur moyenne de 80g/m²
• d'une largeur comprise entre 210 et 216 mm,
• non transparents,
• non déchirés, froissés ou gondolés.

Pour émettre un document, procédez de la façon suivante :

1 Introduisez le document à renvoyer dans le chargeur de documents (capacité max. : 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. 3 Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche CHOISIE:

CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

Réglez la résolution

Votre Galeo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne comporte pas de petits détails.

et sélectionnez la valeur

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés, etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou photos.

Pour passer du mode normal au mode fin, appuyez sur la touche RESOLUT

L'icône ↓ s'affiche. FIN

Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche RESOLUT. L'icône ↓ s'affiche. FIN PHOTO

Pour émettre :

Appuyez sur la touche :

Le message suivant apparait :

Observations :

1 fais

LIGNE

COMPOSER NUMERO

Composer le numéro du correspondant après la tonalité, à partir du clavier numérique (si nécessaire avec un préfixe, ex : 00).

RESOLUT

CONTR VOLUME +

Permet de régler le volume.

NUMEROTATION

CONNEXION

NORMAL

EMISSION

NORMAL

EMIS. TERMINE

Attendre quelques secondes.

NOTA 1 : Vous pouvez également émettre un document depuis la mémoire du Galéo 8100 à un ou plusieurs destinataires. (voir chapitre les autres fonctions télécopie en page 29).

NOTA 2 Un rapport d'émission s'imprimera automatiquement après l'envoi, si vous avez selec-tionné une impression systématique dans la procédure “PROGRAMMER L'IMPRESSION DE L'ACCUSE D'EMISSION”.

NOTA 3 Si le correspondant est occupé, le GALEO 8100 retire son appel 2 minutes plus tard. Si le télécopieur de votre correspondant reste occupé après 2 tentatives de rappels, cette GALEO 8100 imprimera un rapport d'échec de communication.

NOTA 4

Si à partir de la mémoireYOUR document n'a pas été correctement émis (interruption d'émission par exemple), un rapport d'émission est imprimé et indique à partir de chaque page le document doit être réémis. ("ERREUR EN EMISSION, RENVOI A PARTIR PAGEXX")

De plus, si la fonction “REEXPEDITION DOC” du menu “CONFIGURATION FAX” est active, le document reste en mémoire et peut être intégralement renvoyé en reliant manuellement l'émission. Si cette fonction n'est pas active, le document est effacé de la mémoire.

NOTA 5

Pour interrompre l'émission, appuyer sur

(Stop).

Réception d'un document

En réception, GALEO 8100 peut fonctionner sous différents modes.

Par défaut, GALEO 8100 est configuré en mode automatique. Pour modifier, appuyez sur la touche MODE REC.

Mode automatique : Le télécopieur s'enclenche automatiquement en mode de télécopie à la suite de 2 sonneries.

Nota 1: Dans le cas où vous recevez une télécopie et que votre GALEO 8100 manque d'encre et/ou de papier, les documents reçus seront stockés automatiquement dans la mémoire (de 10 à 21 pages ITU-TS, dette n°1, selon l'espace mémoire déjà occupé par des documents à émettre). Le contenu de la mémoire sera imprimé dès que vous aurez : - soit inséré du papier, - soit changé la tête d'impression ou la cartouche d'encre.

Nota 2 : Dans le cas d'une détction de fin d'encre, votre GALEO 8100 terme l'impression de la page en cours puis charge une nouvelle feuille. Le GALEO 8100 affichera alors sur l'écran le message “DOCUMENT EN MEM/ENCRE EPUISEE”, même s'il n'y avait qu'une seule page à imprimer.

Nota 3 : En cas de coupure de courant, les données en mémoire seront également conservées.

Mode manuel : Cette possibilité n'a d'intérêt que si vous avez connecté un combiné téléphonique sur la prise téléphonique de votre télécopieur. L'appareil fonctionne alors comme un simple téléphone. Vous devez à tous les appels téléphoniques. Les télécopies doivent alors être reçues manuellement.

• Décrochez à la sonnerie.
• Si vous entendez des bips intermittents (porteuse), il s'agit d'un appel provenant d'un télécopieur.
• Appuyez sur la touche (ENVOI/COPIE) et raccrochez.

Note 1: Si au cours d'une conversation téléphonique votre correspondant veut vous envoyer une télécopie, appuyez sur la touche (ENVOI/COPIE) de votre télécopieur, puis raccrochez.

Note 2: Si à la suite de 6 sonneries, le combiné téléphonique n'a pas été décroché, le télécopieur basculera en mode télécopie.

COPIE de document

Vous pouvez utiliser GALEO 8100 comme un copieur d'appoint (jusqu'à 50 copies d'une ou plusieurs pages dans le chargeur de documents).

• Introduisez le document à copier dans le chargeur de documents, face imprimée vers l'appareil.

Selon la qualité de copie souhaitée, vous pouvez désirer le contraste et la résolution du document.

Appuyer sur la touche : le message suivant apparait :

NUM. PUBL.: IMPULSION ENVOI/STOP /

1 fais

ENVOI / COPIE

ENTRER NB DE COPIES 1 - 50 :

1 mois

ENVOI / COPIE

NUM. PUBL.: IMPULSION ENVOI/STOP / /

Émission d'un document à plusieurs destinataires

METTRE EN MÉMOIRE DES NUMÉROS DE TÉLÉPHONE OU DE TÉLÉCOPIE

Appeler un numéro en mémoire

MODIFIER UN NUMÉRO EN MÉMOIRE

SUPPRIMER UN NUMÉRO EN MÉMOIRE

IMPRIMER LE RÉPERTOIRE

PRISE DE LIGNE SANS DÉCROCHER

RAPPELER LE DERNIER NUMÉRO COMPOSE

PROGRAMMER UNE ÉMISSION DIFFÉRÉE DEPUIS LE CHARGEUR DE DOCUMENTS

PROGRAMMER UNE ÉMISSION DIFFÉRÉE DEPUIS LA MÉMOIRE

PROGRAMMER UNE DÉPOSE ET UNE RELÈVE

Imprimer le journal

PAGE N° 30

PAGE N° 32

PAGE N° 34

PAGE N° 39

PAGE N° 42

PAGE N° 43

PAGE N° 47

PAGE N° 48

PAGE N° 50

PAGE N° 52

PAGE N° 57

PAGE N° 61

PAGE N° 65

La mémoire

Pour émettre un document, procédez de la façon suivante :

1 Introduisez le document à renvoyer dans le chargeur de documents, face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. 3 Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche CONTR et sélectionnez la valeur

CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

Réglez la résolution

Votre Galeo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés, etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou des photos.

Pour passer du mode normal au mode fin, appuyez sur la touche

L'icône ↓ s'affiche. FIN

• Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche. L'icône ↓ s'affiche.

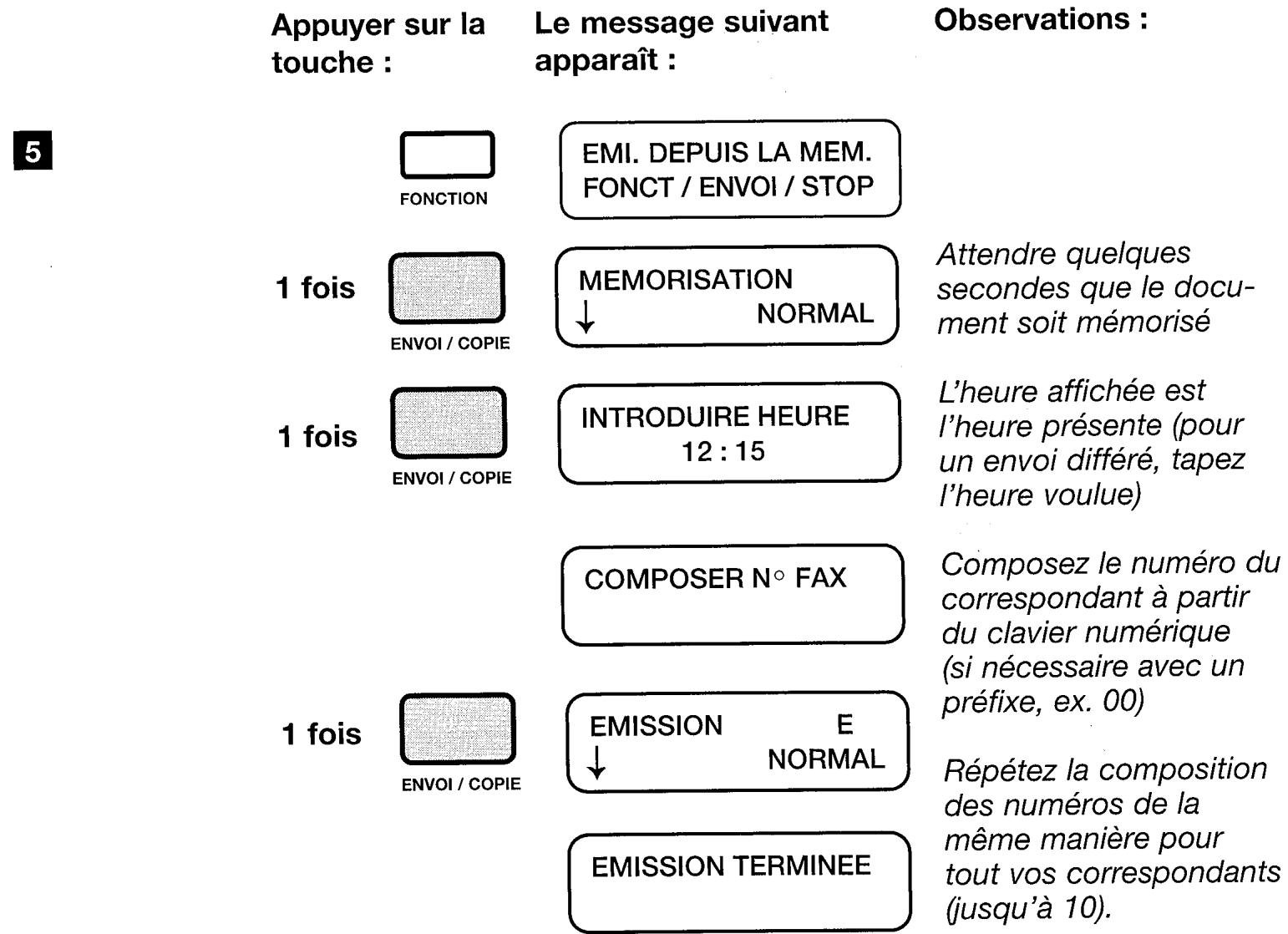

Pour émettre depuis la mémoire :

5	Appuyer sur la touche :	Le message suivant apparait :	Observations :
	FONCTION	EMI. DEPUIS LA MEM. FONCT / ENVOI / STOP
1 fois	ENVOI / COPIE	MEMORISATION ↓ NORMAL	Attendre quelques secondes que le document soit memorisé
1 fois	ENVOI / COPIE	INTRODUIRE HEURE 12 : 15	L'heure affichée est l'heure présente (pour un envoi différé, tapez l'heure voulue)
1 fois	ENVOI / COPIE	COMPOSER N° FAX	Composez le numéro du correspondant à partir du clavier numérique (si nécessaire avec un préfixe, ex. 00)
		EMISSION ↓ NORMAL
		EMISSION TERMINEE

Nota 1: Un rapport d'émission s'imprimera automatiquement depuis la mémoire après l'envoi, si vous avez sélectionné une impression systématique dans la procédure "PROGRAMMER L'IMPRESSION DE L'ACCUSE D'ÉMISSION". Nota 2: Si le correspondant est occupé, le GALEO 8100 rétière son appel 2 minutes plus tard. Si le télécopier de votre correspondant reste occupé après 2 tentatives de rappels, votre GALEO 8100 imprimera un rapport d'échec de communication. Note 3 : Pour interrompre l'émission, appuyer sur la touche (FONCTION), puis (ENVOI), le message “DEJA ENREGISTREE” apparait, appuyer sur (ENVOI), sélectionnez à l'aide des touches (MODIF, PARAM. ?), et appuyez sur (ENVOI) 2 fois; Nota 4: Le 'GALEO 8100' est équipée d'une mémoire pouvant stocker jusqu'à 10 pages à émettre (selon le modele "Lettre n° 1 ITU-TS en mode normal"). Le reste de la mémoire est prévu pour la sauvegarde des documents reçus en l'absence de consommables.

Émission d'un document à plusieurs destinataires

Pour émettre un document, procédez de la façon suivante :

1 Introduisez le document à renvoyer dans le chargeur de documents (capacité max.: 10 feuilles), face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. 3 Réglez le contraste en fonction de la qualité du document à transmettre. Pour cela, appuyez successivement sur la touche contr et sélectionnez la valeur choisie :

CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

Réglez la résolution

Votre Galeo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés, etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou photos.

Pour passer du mode normal au mode fin, appuyez sur la touche RESOLUT

L'icône ↓ s'affiche. FIN

Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche RESOLUT. L'icône ↓ s'affiche. FIN PHOTO

Pour émettre un même document à plusieurs destinataires, l'émission doit impérativement se faire depuis la mémoire : Pour émettre depuis la mémoire :

Nota 1: Un rapport d'émission s'imprimera automatiquement depuis la mémoire après l'envoi, si vous avez sélectionné une impression systématique dans la procédure "PROGRAMMER L'IMPRESSION DE L'ACCUSE D'EMISSION". Note 2: Si le correspondant est occupé, le GALEO 8100 réritère son appel 2 minutes plus tard. Si le télécopieur de votre correspondant reste occupé après 2 tentatives de rappels, votre GALEO 8100 imprimera un rapport d'échec de communication. Note 3 : Pour interrompre l'émission, appuyer sur la touche (FONCTION), puis (ENVOI), le message “DEJA ENREGISTREE” apparait, appuyer sur (ENVOI), sélectionnez à l'aide des touches (MODIF. PARAM. ?), et appuyez sur (ENVOI) 2 fois; Nota 4 : GALEO 8100 est équipée d'une mémoire pouvant stocker jusqu'à 10 pages à émettre ( selon le modele “Lettre n° 1 ITU-TS en mode normal)”. Le reste de la mémoire est prévu pour la sauvegarde des documents reçus en l'absence de consommables.

A - Enregistrer des numéros à l'aide des touches rapides

Vous pouvez enregistrer les coordonnées de 10 correspondants.

1	4 fois	FONCTION	CONFIG. FAX. FONCT / ENVOI / STOP
2	1 fois	ENVOI / COPIE	DATE ET HEURE FONCT / ENVOI / STOP
3	3 fois	FONCTION	NUMEROT. RAPIDE FONCT / ENVOI / STOP
3	1 fois	ENVOI / COPIE	PROG. NUM. RAPIDE TOUCHE 01-10
1	1 fois	ENVOI / COPIE	NUMERO FAX ENVOI / STOP /←/→

Appuyer sur la touche :

Le message suivant apparaît :

Observations :

1 fais

ENVOI / COPIE

01 : NUMERO FAX

Composer le numéro de\ votre correspondant à\ l'aide du pavé numérique (maximum 38\ chiffres et/ou pauses).

Note 1: Si vous GALEO 8100 est raccordé à une installation privée, appuyez sur la touche (EXT. PAUSE) avant d'entrer votre numéro de téléphone ou de fax. Le préfixe de sortie sera ainsi composé automatiquement lors de l'utilisation du numéro mémorisé.

1 fais

ENVOI / COPIE

VITESSE 9600 ENVOI/STOP /

Accepter la vitesse de communication de 9600 bits/s. Si votre correspondant est moins rapide, le "repli" sur sa vitesse se fera automatiquement à 4800 bits/s.

1 fais

ENVOI / COPIE

INTERCONTINENTAL : NON ENVOI/STOP /

Uniquement pour les transmissions par satellites.

1 fais

ENVOI / COPIE

01 : NOM

Indiquer le nom de votre correspondant (16 caractères maximum) à l'aide du pavé numérique comme défini dans le chapitre "IDENTIFICATION".

Note 3: En cas d'erreur, vous pouvez modifier, en cours de frappe, le nom de votre correspondant grâce aux touches RESOLUT et CONTR

Appuyer sur la touche :

1 fais

ENVOI / COPIE

Le message suivant apparaît :

PROGR. AUTRE : OUI ENVOI/STOP ← / →

Observations :

Si vous avez d'autres touches à programmer, concernant des numéros de fax, procédez de la même façon en repartant de la série 3.

Sinon pour quitter le menu :

1 fais

STOP

B - Enregistrer en numérotation abrégée

Vous pouvez enregistrer les coordonnées de 32 correspondants.

1	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
	4 fois	CONFIG. FAX.FONCT / ENVOI / STOP
2	1 fois	DATE ET HEUREFONCT / ENVOI / STOP
	4 fois	NUMEROT. ABREGEEFONCT / ENVOI / STOP
3	1 fois	NUM.ABREGEE : (01 - 32) :	Sélectionner le numéro (à 2 chiffres) sur le clavier numérique sous lequel vous souhaitez enregister le numéro de votre correspondant.
		NUMERO FAXENVOI / STOP /←/→
3.1	1 fois	CONTR- VOLUME + NUMERO TELENVOI / STOP /←/→
	1 fois	CONTR- VOLUME + NUMERO FAXENVOI / STOP /←/→	Pour programmer un numéro de fax.
	1 fois	ENVOI / COPIE	01 : NUMERO FAXComposer le numéro de votre correspondant à l'aide du pavé numérique (maximum 38 chiffres et/ou pauses).

Nota 1: Si vous GALEO 8100 est raccordé à une installation privée, appuyez sur la touche (EXT. PAUSE) avant d'entrer votre numéro de téléphone ou de fax. Le préfixe de sortie sera ainsi composé automatiquement lors de l'utilisation du numéro mémorisé.

	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur :	Observations :
3.2	1 fois ENVOI / COPIE	VITESSE 9600 ENVOI / STOP /←/→	Accepter la vitesse de communication de 9600 bits/s. Si votre correspondant est moins rapide, le "repli" sur sa vitesse se fera automatique à 4800 bits/s.
3.3	1 fois ENVOI / COPIE	INTERCONTIN.: NON ENVOI / STOP /←/→	Uniquement pour les transmissions par satellites.
3.4	1 fois ENVOI / COPIE	01 : NOM	Indiquer le nom de votre correspondant (16 caractères maximum) à l'aide du pavé numérique comme définis dans le chapitre "IDENTIFICATION" (16 caractères maximum).

Note 3: En cas d'erreur, vous pouvez modifier, en cours de frappe, le nom de votre correspondant grâce aux touches et volume

1 fais

ENVOI / COPIE

PROGR. AUTRE: OUI ENVOI/STOP ← / →

Si vous avez d'autres touches à programmer, concernant des numéros de fax, procédez de la même façon en reprenant l'étape depuis la série 3.

Sinon pour quitter le menu :

1 fais

STOP

Appeler un numéro en mémoire

• Introduisez le document à envoyer, dans le chargeur de documents, face imprimée vers l'appareil.
• Réglez les guides en fonction de la largeur du document;
• Réglages de documents :

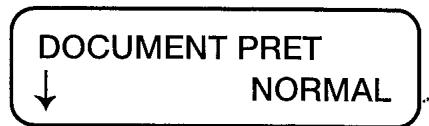

DOCUMENT PRET ↓ NORMAL

• Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche et sélectionnez la valeur choisie : CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

• Réglez la résolution

Votre Galéo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou photos.

Pour passer du mode normal au mode fin, appuyez sur la touche RESOLUT

L'icône ↓ s'affiche. FIN

Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche

L'icône ↓ s'affiche. FIN PHOTO

Le message suivant apparait sur l'afficheur :

APPEL FAX

NUMEROTATION

Correspondant demandé

CONNEXION

NORMAL

EMISSION

NORMAL

EMISSION TERMINE

Observations :

Le document s'insère dans le chargeur.

Attendre quelques secondes.

Appuyer sur la touche :

1 fais

Le message suivant apparait sur l'afficheur:

APPEL FAX (01-32) /← /→

NUMEROTATION Correspondant demandé

CONNEXION

NORMAL

EMISSION

NORMAL

EMISSION TERMINE

Observations :

Composer sur le pavé numérique le numéro sélectionné (2 chiffres). Le document s'insère dans le chargeur.

Attendre quelques secondes.

Un rapport d'émission s'imprimera automatiquement après l'envoi, si vous avez sélectionné une impression systématique dans la procédure “PROGRAMMER L'IMPRESSION DE L'ACCUSE D'EMISSION”.

NOTA 2

Si le correspondant est occupé, le GALEO 8100 réitère son appel 2 minutes plus tard. Si le télécopieur de votre correspondant reste occupé après 2 tentatives de rappels, votre GALEO 8100 imprimera un rapport d'échec de communication.

NOTA 3

Pour interrompre l'émission, appuyer sur

(Stop).

Modifier un numéro en mémoire

• En cas d'erreur vous pouvez modifier le nom ou le numéro de votre correspondant en cours de frappe, à l'aide des touches RESOLUT et CONTR

2 - Lorsqu'un numéro est périmé ou que le correspondant a changé :

• Reprenez l'étape depuis le point n°1 en modifiant les points 3.1 et 3.4 du chapitre "METTRE EN MÉMOIRE DES NUMÉROS" selon qu'il s'agit d'un numéro enregistré sous une touche rapide (Paragraphe A page 34) ou d'un numéro enregistré sous un nombre abrégé (Paragraphe B page 37), à l'aide des touches CONTR RÉSOLUT MODE RÉC.

Supprimer les coordonnées de 1 à 10 correspondants.

	Appuyer sur la touche :		Le message suivant apparaît sur l'afficheur :	Observations :
1	4 fois		CONFIG. FAX. FONCT / ENVOI / STOP
2	1 fois		DATE ET HEURE FONCT / ENVOI / STOP
	3 fois		NUMEROT. RAPIDE FONCT / ENVOI / STOP
3	1 fois		PROG. NUM. RAPIDE TOUCHE 01-10	Appuyer sur la touche du pavé de numérota-tion rapide que vous souhaitez supprimer.
			NUMERO FAX ENVOI / STOP /←/→
3.1	1 fois		CONTR VOLUME +	Pour sélectionner le mode téléphone.
3.2	Appuyer sur la touche :		Le message suivant apparaît sur l'afficheur :	Observations :
	1 fois	CONTR	NUMERO FAX ENVOI / STOP /←/→	Pour sélectionner le mode fax.
	1 fois	- VOLUME +
	1 fois	ENVOI / COPIE	01 : NUMERO FAX	Pour confirmer le numéro de fax
	1 fois	MODE REC.	01 : NUMERO FAX	Pour effacer le numéro de fax.
	1 fois	EFFACER
3.3	3 fois	ENVOI / COPIE	01 : NOM
3.4	1 fois	MODE REC.	01 : NOM	Pour effacer le numéro de téléphone ou de fax.
	1 fois	EFFACER
3.5	1 fois	ENVOI / COPIE	PROGR. AUTRE : OUI ENVOI / STOP /←/→	Pour confirmer la sup-pression.

Si vous avez d'autres numéros de fax à effacer, procédez de la même façon en reprenant l'étape depuis la série 3.

Sinon pour quitter le menu :

1 fais

STOP

B - Numéros enregistrés à l'aide de la numérotation abrégée

Voussupprimerlescoordonnéesde1à32correspondants.

	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur:	Observations :
1	4 fois	CONFIG. FAX.FONCT / ENVOI / STOP
2	1 fois	DATE ET HEUREFONCT / ENVOI / STOP
	4 fois	NUMEROT. ABREGEEFONCT / ENVOI / STOP
3	1 fois	NUM.ABREGEE(01 - 32) :	Sélectionner le numéro abrégé que vous souhaitez supprimer.
		NUMERO FAXENVOI / STOP /←/→
3.1	1 fois	01 : NUMERO FAXMODE REC.	Pour confirmer le numéro de fax.
	1 fois	01 : NUMERO FAXEFFACER	Pour confirmer le numéro de fax.

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur:

Observations :

1 fais

ENVOI / COPIE

01 : NOM

1 fais

MODEREC. EFFACER

01 : NOM

1 fais

ENVOI / COPIE

PROGR. AUTRE : OUI ENVOI/STOP ← / →

Pour effacer le nom du correspondant.

Pour confirmer la suppression.

Si vous avez d'autres numéros de fax à effacer, procédez de la même façon en reprenant l'étape depuis la série 3.

Sinon pour quitter le menu :

1 fais

STOP

Imprimer le répertoire

Appuyer sur la touche :

Le message suivant apparait sur l'afficheur :

4 fais

CONFIG. FAX. FONCTION / ENVOI / STOP

1 fais

DATE ET HEURE FONCTION / ENVOI / STOP

5 fais

IMPR. CONFIG FONCTION / ENVOI / STOP

1 fais

PARAMETRES: OUI ENVOI/STOP /

• Pour imprimer les numéros rapides :

1 fais

CONTR

NUMÉRO RAPIDE : OUI ENVOI / STOP

• Pour imprimer les numéros abrégés :

2 fais

RESOLUT

NUM ABREGEE: OUI ENVOI/STOP /

VOLUME +

• pour valider :

1 fais

ENVOI / COPIE

Decrocher

• Introduisez le document à envoyer, dans le chargeur de documents, face imprimée vers l'ordinateur.
• Réglez les guides en fonction de la largeur du document;
• Réglages de documents :

DOCUMENT PRET

↓ NORMAL

• Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche et sélectionnez la valeurChoisis : CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

• Réglez la résolution

Votre Galéo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou photos.

Pour passer du mode normal au mode fin, appuyez sur la touche

L'icône ↓ s'affiche. FIN

Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche RESOLU L'icone FIN s'affiche.

Appuyer sur la touche :

Le message suivant apparait sur l'afficheur : Le message suivant apparaît sur l'afficheur :

1 fais

LIGNE

COMPOSER NUMERO

Observations :

Le document s'insère dans le chargeur de document. Composer le numéro rapide, abrégé, ou normal (avec ou sans préfixe).

Réglage du volume.

RESOLUT

CONTR

VOLUME +

Note 1: Dans le cas d'une installation privée si vous avons programmé le numéro de sortie (procédure “SE RACCORDER AU RESEAU”), avant de composer le numéro normal appuyer sur [EXT/PAUSE] (EXT/PAUSE) qui indiquera automatiquement le numéro de sortie. Nota 2: La connexion se fait automatiquement, des messages successifs vous indiquent la connexion et l'émission en cours. Nota 3 : Un rapport d'émission s'imprimera si vous avez sélectionné une impression automatique (procedure “PROGRAMMER L'IMPRESSION DE L'ACCUSE D'EMISSION”).

• Vous pouvez interrompre l'émission par la touche

(Stop).

Rappeler le dernier numéro compose

• Introduisez le document à envoyer, dans le chargeur de documents, face imprimée vers l'appareil.
• Réglez les guides en fonction de la largeur du document;
• Réglages de documents :

• Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche et sélectionnez la valeurChoise : CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

• Réglez la résolution

Votre Galéo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou photos.

• Pour passer du mode normal au mode fin, appuyez sur la touche

L'icône ↓ s'affiche. FIN

RESOLUT

Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche RESOLUT. L'icone FIN s'affiche.

Pour adresser une seconde fois votre document, (en cas de mauvaise réception du correspondant)

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur:

Observations :

• Si la transmission s'est bien effectuée :

2 fais

DERNIERE EMI

BIS

DERN. EMIS OK "nom du correspondant"

Pour confirmer l'appel, le document sera émis.

• Si la transmission s'est mal effectuée au cours du premier envoi :

2 mois

DERNIERE EMI

BIS

DERN. EMIS. ERR. 03

nom du correspondant

Pour confirmer l'appel, le document sera émis, si le problème rencontré a été résolu par votre interlocuteur.

Nota : Si le numéro de votre correspondant est occupé, le GALEO 8100 réitérera l'essai à 2 minutes d'intervalle.

1 - Programmer une émission différée depuis le chargeur de documents

• Introduisez le document à envoyer, dans le chargeur de documents, face imprimée vers l'appareil.
• Réglez les guides en fonction de la largeur du document;
• Réglages de documents :

• Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche et sélectionnez la valeur choisie : CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

• Réglez la résolution

Votre Galéo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou photos.

• Pour passer du mode normal au mode fin, appuyez sur la touche. L'icône FIN s'affiche.

RESOLUT

• Pour passer du mode fin au mode fin/photo, appuyez de nouveau sur la touche

L'icône ↓ s'affiche. FIN PHOTO

RESOLUT

	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur:	Observations :
1	5 fois FONCTION	EMIS. DIFFEREEFONCT / ENVOI / STOP
2	1 fois ENVOI / COPIE	INTRODUIRE HEURE16 : 33	Introduire l'heure àlaquelle l'émission doit'être effectué.
	1 fois ENVOI / COPIE	COMPOSER N° FAXNUM / RAPIDE / ABREG	Composer la toucherapide, le numéro abrégéou le numéro completde votre correspondant.
3	1 fois ENVOI / COPIE	EMIS. PROGRAMMEE	Pour confirmer.
		REC. AUTOM.EMIS. H: 16 : 33

• Le document s'engage dans le chargeur et l'avis d'émission différée s'imprime si programmée.
• Le Galéo 8100 peut receivevoir des messages mais est bloqué en émission. A l'heure demandée (H-2 minutes) le décompte s'affiche.
• La connexion s'établit automatiquement à l'heure précisée.

Le message suivant apparait sur l'afficheur :

NUMEROTATION

Correspondant demandé

CONNEXION

NORMAL

EMISSION

NORMAL

EMISSION TERMINE

Attendre quelques secondes.

Nota 1: - Si l'appel a été effectué mais n'a pas abouti, GALEO 8100 recommence immédiatement et automatiquement son essai.

• Si l'essai n'a abouti pas après le 2eme rappel, GALEO 8100 imprime un rapport d'erreur et le voyant lumineux d'erreur s'allume.

Pour annuler le message à l'écran, retirez votre document puis appuyez sur la

touches (STOP).

• Si le voyant lumineux d'erreur est toujours allumé. Appuyez à nouveau sur la touche

STOP

(Stop).

2 - Modifier l'heure de l'émission différée

• Le document à envoyer est dans le chargeur de documents, face imprimée face à l'appareil.

1	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur :	Observations :
	5 fois FONCTION	EMIS. DIFFEREEFONCT / ENVOI / STOP
	1 fois ENVOI / COPIE	DEJA ENREGISTREEENVOI / STOP
2	1 fois ENVOI / COPIE	MODIF. PARAM. ?ENVOI / STOP	Pour confirmer le numéro à appeler ou le modifier par un autre numéro.
	1 fois ENVOI / COPIE	INTRODUIRE HEURE16 : 33	Pour confirmer ou modifier l'heure à laquelle l'émission doit être effectué.
	1 fois ENVOI / COPIE	COMPOSER NUMÉRO01 45 67 88 99
3	1 fois ENVOI / COPIE	EMIS. PROGRAMMEEREC. AUTOM.EMIS. H: 18:00	Indique l'heure modifiée.

Un nouvel avis d'émission différée s'imprime avec le numéro ou l'heure modifiée.

3 - Suppression d'une émission différée

Pour supprimer l'émission différée, deux possibilités :

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

Observations :

2 fais

STOP

ATTENDRE SVP

Nota : Le document se retire automatiquement du chargeur et la fonction s'annule.

Retirer le document du chargeur de documents.

Pour émettre un document, procédez de la façon suivante :

1 Introduisez le document à renvoyer dans le chargeur de documents, face imprimée vers l'appareil et en-tête vers le bas. 2 Réglez les guides en fonction de la largeur du document. 3 Réglez le contraste en fonction de la qualité du document à transmettre.

Pour cela, appuyez successivement sur la touche contr et sélectionnez la valeur choisie :

CLAIR si votre original est clair

NORMAL si votre original est normal

FONCÉ si votre original est foncé

Réglez la résolution

Votre Galeo 8100 vous permet d'émettre vos télécopies selon 3 modes : le mode standard, le mode fin et le mode fin/photo :

Le mode standard est utilisé lorsque le document à émettre est de bonne qualité et qu'il ne compte pas de petits détails.

Le mode fin doit être utilisé lorsque le document comporte des petits caractères, des dessins détaillés, etc...

Le mode fin/photo peut être utilisé lorsque le document comporte des images ou des photos.

Pour passer du mode normal au mode fin, appuyez sur la touche RESOLUT

L'icône ↓ s'affiche.

Pour passer du mode fin au mode fin/photo appuyez de nouveau sur la touche RESOLUT L'icone ↓ s'affiche. FIN PHOTO

Nota 1: Si l'essai a été effectué mais n'a pas abouti, GALEO 8100 recommence automatiquement son essai à deux reprises, espacées chacune de 2 minutes.

• Si l'appel n'aboutit pas après le deuxième rappel, GALEO 8100 imprime un rapport d'erreur et le voyant lumineux d'erreur s'allume.

Pour annuler le message à l'écran, appuyer sur (STOP).

Nota 2 : Lorsque GALEO 8100 est programmé en émission différée depuis la mémoire, il peut émettre et recevoir normalement. Cependant, les émissions ne peuvent pas se faire depuis la mémoire.

2 - Modifier l'heure de l'émission différée depuis la mémoire

Appuyer sur la touche :

1 fais

FUNCTION

Le message suivant apparait sur l'afficheur :

EMI. DEPUIS LA MEM. FONCT / ENVOI / STOP

Observations :

2 mois

ENVOI / COPIE

IMPR. CONFIG. ? ENVOI / STOP / ← / →

MODIF. PARAM. ? ENVOI / STOP/ /→

Utilisez les flèches jusqu'à ce que le message Modif. Param. ? apparaisse

1 mois

ENVOI / COPIE

INTRODUIRE HEURE 10:00

L'heure affichée est l'heure qui a été programmée. Vous pouvez la modifier.

1 fais

ENVOI / COPIE

COMPOSER NUMERO 01 34 56 67 89

Le numéro affiché est celui programmé, vous pouvez également le modifier.

2 mois

ENVOI / COPIE

REC. AUTOM. EMIS. DEPUIS MEM.

3 - Annuler l'émission différée depuis la mémoire

Appuyer sur la touche :

Le message suivant apparait sur l'afficheur :

1 fais

FUNCTION

EMI. DEPUIS LA MEM. FONCT / ENVOI / STOP

2 fais

ENVOI / COPIE

IMPR. CONFIG. ? ENVOI / STOP / ← / →

ANNULER CONFIG. ? ENVOI / STOP / ← / →

Observations :

Utilisez les flèches jusqu'à ce que le message Annuler Config. ? apparaisse

1 fais

ENVOI / COPIE

1 - La dépose

La fonction dépose permet de mettre un document à disposition sur votre copieur. Tout correspondant pourra alors le récapérer en commandant sa transmission quand il le voudra, même en votre absence. Son appareil doit pour cela être doté de la fonction "Relève". La communication sera alors à sa charge.

Introduisez le document dans le chargeur de documents, face imprimée vers l'appareil et ajustez le guide mobile à la largeur de la feuille : le document est entraîné automatiquement.

1	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur :	Observations :
	7 fois FONCTION	EMIS. DEPOSEFONCT / ENVOI / STOP
2	1 fois ENVOI / COPIE	EMIS. DEPOSEENVOI / STOP
	1 fois ENVOI / COPIE	REC. AUTOM.EMIS. DEPOSE ACT.	Le document est entraîné automatiquement.La feuille du dessous sera émise en premier.

Note : Comme convenu, votre document déposé dans le chargeur du GALEO 8100 sera relevé par l'appel du fax de votre correspondant.

• Pour annuler une dépose :

2 fais

STOP

ATTENDRE SVP

2 - La relève

Votre appareil vous permet de récupérer un document mis en dépôt, à votre attention, sur le télécopieur de votre correspondant.

A - programmer l'heure de la relève

1	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur :	Observations :
	6 fois FONCTION	REC. RELEVEMENTFONCT / ENVOI / STOP
2	1 fois ENVOI / COPIE	INTRODUIRE HEUREIntroduire heures de la relève	Introduire l'heure àlaquelle la relève doit'être effectué.
3	1 fois ENVOI / COPIE	COMPOSER N° FAXNUM / RAPIDE / ABREG	Composer la toucherapide, le nombre abrégéou le nombre completde votre correspondant.
4	01	01 : NUM. RAPIDEEffichage du nom du correspondant	Exemple portant sur latouche rapide n° 01Pour confirmer.
	1 fois ENVOI / COPIE

B - annuler la relève

2 possibilités : - 1ère possibilité

1	Appuyer sur la touche :	Le message suivant apparait sur l'afficheur :	Observations :
	6 fois FONCTION	REC. RELEVE FONCT / ENVOI / STOP
	1 fois ENVOI / COPIE	DEJA ENREGISTREE ENVOI / STOP
2	1 fois ENVOI / COPIE	MODIF. PARAM ? ENVOI / STOP/← /→	Utilisez les flèches jusqu'à ce que le message Annuler config. ? apparaissée
3	1 fois ENVOI / COPIE	ANNULER CONFIG. ? ENVOI / STOP/← /→
	1 fois ENVOI / COPIE		Pour ANNULER la relève

2ÈME Possibilité

L'heure programmée de la relève figure sur la 2ème ligne de l'afficheur. Exemple :

REC. AUTOM.

REL. REC.: 12:34

STOP

REC. AUTOM.

17-05-96

16:33

C - modifier la relève

1	Appuyer sur la touche :	Le message suivant apparaît sur l'afficheur :	Observations :
		REC. AUTOM. REL. REC. : 12 : 34
2	6 fois	FONCTION	RELEVE REC. FONCT / ENVOI / STOP
	1 fois	ENVOI / COPIE	DEJA ENREGISTREE ENVOI / STOP
3	1 fois	ENVOI / COPIE	MODIF. PARAM. ? ENVOI / STOP/←/→
4	1 fois	ENVOI / COPIE	INTRODUIRE HEURE
	1 fois	ENVOI / COPIE	COMPOSER N° FAX NUM / RAP. / ABREG
5	1 fois	ENVOI / COPIE	Appuyer sur une autre touche ou composer un autre numéro si vous souhaitez changer de correspondant.
6	1 fois	02	02 : NUM. RAPIDE affichage du nom du correspondant
	1 fois	ENVOI / COPIE

Imprimer le journal

• Pour obtenir le journal sur demande :

Appuyer sur la touche : le message suivant apparait : Observations :

2 fais

IMPR. RAPPORT FONCTIONNEL / ENVOI / STOP

1 fais

ENVOI / COPIE CONTRôle

RAPP. DERN. EMIS ENVOI / STOP /

2 fois

JOURNAL ACTIVITE ENVOI / STOP/ /→

1 mois

ENVOI / COPIE

Pour confirmer l'impression.

Note : Sans avoir à le spécifier, le journal (des émissions et des réceptions) s'imprimera automatiquement toutes les 32 transactions.

Entretien général

CHANGER LA CARTOUCHE D'ENCRE

REMETTRE DU PAPIER

PAGE N° 67

RÉGLER LA CASSETTE D'ALIMENTATION PAPIER

PAGE N° 70

RETIRER UN PAPIER D'ALIMENTATION COINCE

PAGE N° 71

RETIRER UN DOCUMENT ORIGINAL COINCÉ

PAGE N° 73

NETTOYER LE BLOC D'ANALYSE

PAGE N° 74

ENTRETIEN

PAGE N° 75

Changer la cartouche d'encre

Ainsi qu’il est précisé dans le chapitre "Installer la tête d’impression", l’introduction de la tête d’impression est facile et rapide.

La tête livre de base est rechargeable :

• capacité de la tête : utilisation de 4 recharges,
• capacité de la recharge : 400 pages, environ.

A - renouvellement de la recharge

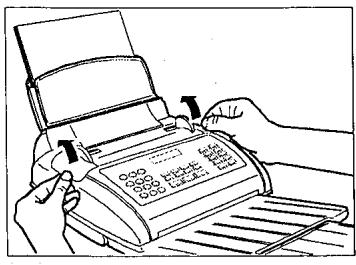

1 Lorsque le message “ENCRE EPUI-SEE” apparait sur l'afficheur, souveze le couvercle comme indiqué ci-contre :

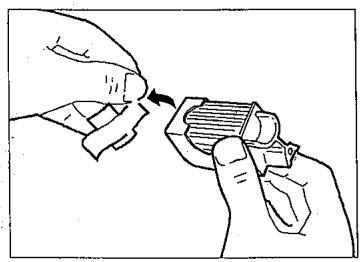

Sortez la recharge de son emballage, et enlevez la bande de protection des buses (ruban adhésif transparent bleu).

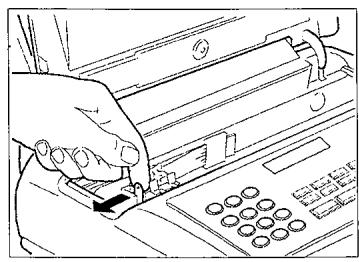

3 Lors du changement de la recharge, ne sortez pas la tête de son logement mais dégagez-la en poussant légèrement sur l'arrière les leviers verts. Après l'avoir déverrouillée, pressez vers l'extérieur l'ergot de blocage situé à gauche, et retirez uniquement la recharge.

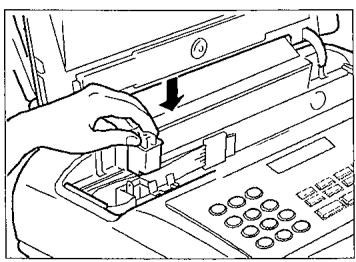

4 Insérez la nouvelle recharge, repositionnez la tête d'impression, en vérifiez que l'ergot de blocage situé à gauche soit bien positionné. - Tirez légèrement vers vous l'ensemble et vérifiez que le couvercle.

Le fax exécute le test d'impression.

Nota : Si le message “VERIF. TETE IMP.” apparait, retirez la tête en pressant vers l'avant de la machine les leviers de verrouillage de tête, puis, réintroduisez la en appuyant plus fermement. Si ce message ne disparaît pas, faites appel à l'assistance technique.

B - changement complet de la tête d'impression

Il vous suffit dePTRirer la tete de son logement et de la remplacer par la nouvelle. (Procedure identique a cette presentee dans le chapitre "MISE EN PLACE DE LA TETE D'IMPRESSION LIVREE.")

1 Soulevez le couvercle. Dégagez la tête d'impression en la poussant légèrement sur l'arrière, dans un premier temps, puis retirez-la...

2 Sortez la tête de son emballage, en prenant soin de ne pas poser les doigts sur les contacts. Enlevez la bande de protection des buses (ruban adhésif transparent bleu).

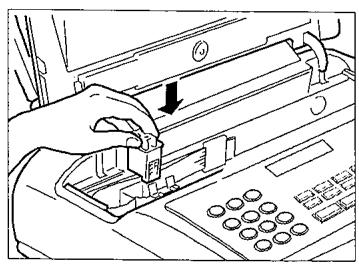

3 Insérez la nouvelle tête dans son logement, avec les contacts électriques tournés vers la partie avant de la machine.

Poussez la tête vers l'avant de votre GALEO 8100 (vous devez entendre un déclic), puis fermez le couvercle de votre GALEO 8100.

Note 1: Le fax exécute un test d'impression. Le message “RETABL. ACTIF” apparait à l'afficheur. Attendre quelques minutes pour l'impression du test.

Note 2: Si un message demandant une vérification de la tête d'impression s'affiche, ré-introduisez-la en appuyant plus fermement. Si ce message ne disparaît pas, faites appel à l'assistance technique.

Pour la première utilisation de la tête d'impression, ne jamais retirer la cartouche de la tête.

Remettre du PAPIER

Si le papier est absent du bac, un message demandant d'ajouter du papier s'affiche.

1 Ainsi que défini dans le chapitre "Monter le bac papier", ouvrez en tirant vers vous le couvercle avant de la cassette pour introduire le papier.

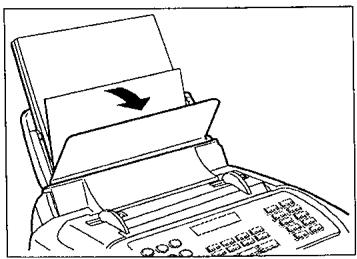

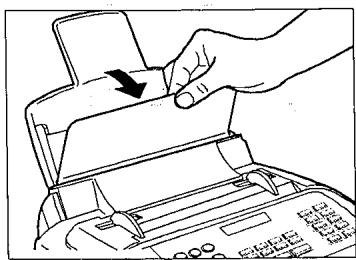

Prenez les feuilles par le bord supérieur et introduisez-les en les laissant "tomber" dans la cassette, sans les plier et sans forcer.

La capacité maximale de la cassette est de 70 feuilles.

Lorsque vous désirez ajouter des feuilles, s'il en reste encore dans la cassette, veuillez les introduire derrière celles déjà en place.

Note : Si des documents sont reçus pendant cette manipulation, ils resteront en attente dans la mémoire du GALEO 8100. Ils pourront s'imprimer dès que la cassette et le papier seront en place.

Remarque : Nous vous conseillons l'utilisation d'un papier de type non recyclé :

. Format A4, ou le format selon votre réglage (LETTER ou LEGAL). Grammage : 80 g/m2 (70 à 90 g/m2), aspect lisse.

D'alimentation

Vous pouvez régler la cassette d'alimentation en papier en fonction du format de papier que vous pouvez utiliser. Ce réglage, presélectionné pour le format A4 (210 x 297 mm), peut être modifié pour s'adapter aux formats US Letter (210 x 272 mm) ou US Legal (216 x 349 mm).

Pour le bon fonctionnement de votre GALEO 8100, lorsque vous vous réapprovisionnez en papier, veillez à ce que les formats coïncident.

Si vous souhaitez changer de format :

Retirez la cassette d'alimentation papier.

Retirez le couvercle de la cassette (A), décrochez le bas des deux côtés internes (B)

Positionnez les côtés en fonction du format de papier que vous pouvez utiliser :

• sur les guides papier internes (1)

⇒ pour le format A4

• sur les guides papier externes (2)

pour les formats LETTER

et LEGAL

2 Remontez le couvercle et insérez la cassette de papier dans son logement ; rabattez le couvercle et insérez les feuilles du format souhaité.

Retirer un PAPIER d'alimentation coincé

En cas de bourrage papier dans le bac d'alimentation :

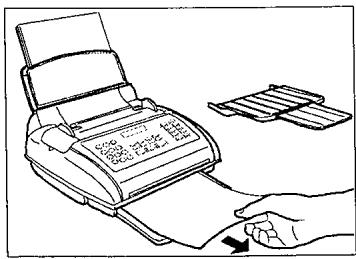

1 Appuyez sur la touche STOP pour le retirer automatiquement. Sinon, poursuivez la procédure :

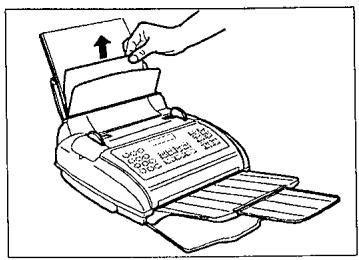

2 Retirez le plateau de réception et éventuellement enlevez la feuille engagée.

Rabattez le couvercle du bac vers vous et retirez la feuille coincée.

Remettez en place le couvercle du bac ainsi que le plateau de réception.

Retirer un document original COINCE

En cas de bourrage papier dans le chargeur :

Appuyez sur la touche

(STOP)

pour le retirer automatiquement.

Sinon poursuivez la procédure :

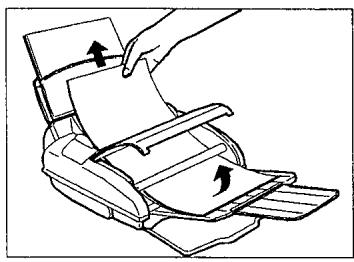

2 Soulevez l'analyseur et retirez les

documents coincés dans le chargeur.

Retirez l'original coincé sous le rouleau blanc.

Rabattez l'analyseur.

Nettoyer le BLOC d'analyse

Dès l'apparition de traces noires sur les documents, procédez au nettoyage du rouleau de la façon suivante :

1 Voiture GALEO 8100 doit être hors tension

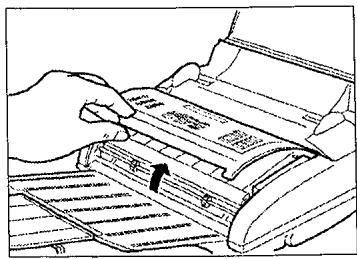

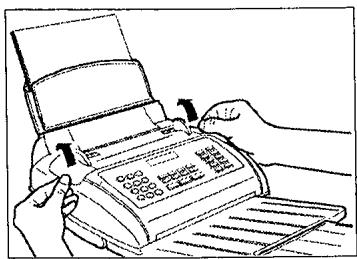

2 Soulevez l'analyseur.

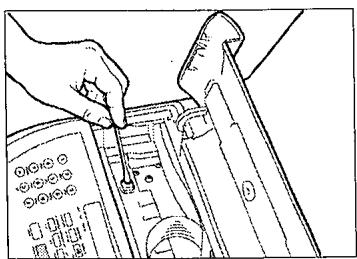

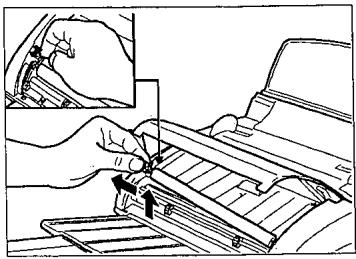

3 Décrochez le levier vert situé à gauche du rouleau blanc et retirez-le. Nettoyez le rouleau avec un chiffon sec pour éliminer toute trace noire.

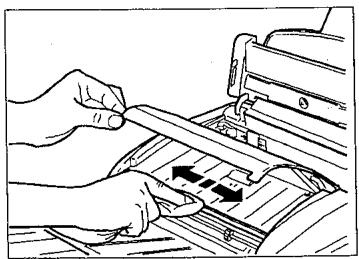

4 Nettoyez le miroir du lecteur optique avec un chiffon imbibé d'un produit de nettoyage pour les vitres, puis essuyez-le soigneusement.

Ne jamais vaporiser ou verser le produit directement sur le miroir.

Remontez le rouleau et refermez le couvercle.

Pour vérifier si le lecteur optique est propre, faites la copie d'une page blanche. Si des lignes verticales apparaissent alors que le lecteur optique de votre appareil est propre, faites appel à notre service d'assistance technique.

Attention:

Utilisez un chiffon non pelucheux et, éventuellement, de l'alcool à diluer. N'utilisez pas de dissolvant (acétone, trichloréthylène) ou d'acide. Pour 30 transactions maximum par jour, il est conseillé de réaliser cet entretien tous les trois mois. Selon la qualité des documents analysés, la fréquence peut être supérieure ou inférieure.

Entretien

Après un certain temps d'utilisation, la qualité d'impression diminue. Il est possible de rétablir la qualité de la tête d'impression et de contrôler les buses par une impression test.

A - Vérification de la tête d'impression

Appuyer sur la touche :

Le message suivant apparaît sur l'afficheur :

3 fais

FUNCTION

MANIPULAT. TETEFONCT / ENVOI / STOP

1 fais

ENVOI / COPIE

TETENUE: OUI ENVOI/STOP/ /

1 fais

ENVOI / COPIE

TETENUEVE: NON FONCTIONNELLE STOP / /

1 fais

ENVOI / COPIE

RETABL. ACTIF ENVOI / STOP/ /→

Pour confirmer

Note : Après le test machine, GALEO 8100 imprime le résultat de son test : une échelle graduée et un commentaire sur l'état des buses.

Deux cas :

1 Correct :

2 Défectueux :

Le message "GICLEURS OK".

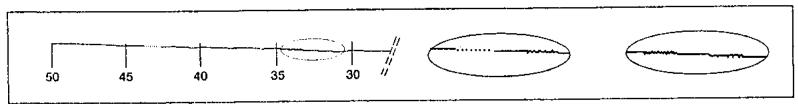

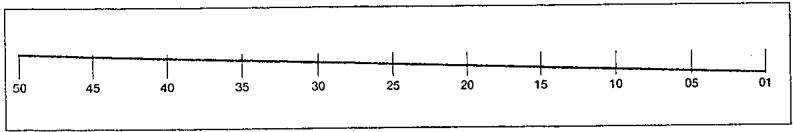

Si l'échelle graduée apparaît comme indiquée ci-contre et le message "GICLEURS ENDOMMAGÉS" est visualisé, un problème mécanique est survenu.

Dans ce dernier cas, consultez le tableau suivant :

CAUSE	SOLUTION
La surface du papier utilisé est particulièrement poreuse.	Imprimez sur l'autre face du papier ou changez de type de papier.
Il y a un corps étranger sur la pointe d'impression, que le tampon de feutre de la tête d'impression ne peut enlever.	Sortez la tête d'impression, enlevez le corps étranger avec précaution en veillant à ne pas toucher les contacts élec-triques et la pointe d'impression. Réintroduisez la tête d'impression et reconnendez la procédure de “ Vérification de la tête d'impression “ expliquée ci-dessus.
La pointe d'impression est sale.	Exécutez la procédure de “Nettoyage de la bande essuie-tête”.
Les buses sont obstruées.	Exécutez à nouveau la procédure “Vérification de la tête d'impression” expliquée ci-dessus. Après trois tentatives, remplacez la tête d'impression.
La tête d'impression a été remplaçée ou replacée de façon incorrecte.	Sortez, puis réintroduisez la tête d'impression. Exécutez à nouveau la procédure “Vérification de la tête d'impression” expliquée ci-dessus.
Présence d'un ou plusieurs faux contacts.	Exécutez la procédure de la carte “Nettoyage des contacts électriques de la tête d'impression ” puis recommencez la procédure “Vérification de la tête d'impression ” expliquée ci-dessus.
Un ou plusieurs contacts sont interrompus.	Remplacez la tête d'impression.

B - nettoyage des contacts électriques de la tête d'impression

ATTENTION!

1 Voiture GALEO 8100 doit être hors tension

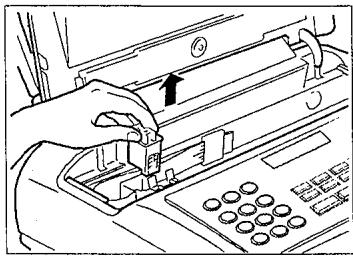

2 Ouvrez le couvercle de l'emplacement de la tête d'impression. Décrochez la tête en agissant sur les leviers verts et retirez-la.

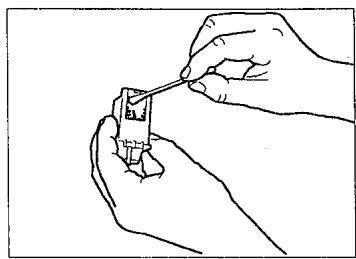

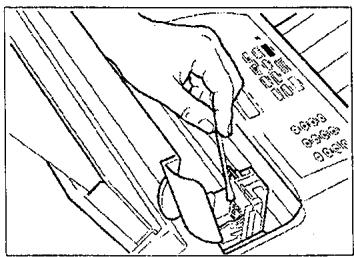

3 Nettoyez les contacts électriques à l'aide d'un coton-tige. ATTENTION: ne jamais toucher la tête d'impression.

4 Nettoyez également avec un coton tige le chariot porte-tête. Après avoir replacé la tête, fermez le couvercle de l'emplacement de la tête d'impression.

C- nettoyage de la bande essuie-tête

La propriété de la bande essuie-tête, située à l'intérieur du fax pour le nettoyage de la tête d'impression, peut être assurée avec un coton-tige.

1 Voiture GALEO 8100 doit être hors tension

2 Ouvrez le couvercle de l'emplacement de la tête d'impression.

3 Déplacez le bloc de la tête d'impression comme indiqué ci-contre.

Nettoyez la bande d’essuie-tête avec un coton-tige puis fermez le couvercle de l'emplacement de la tête d'impression. Attention: ne jamais toucher la tête d'impression.

Messagesd'erreur

A - Signaux sonores

PAGE N° 80

B - Signaux lumineux

PAGE N° 80

C - MESSAGES D'ERREUR AFFICHÉS

PAGE N° 81

D - MESSAGES D'ERREUR SUR RAPPORT DÉMISSION

PAGE N° 84

E - MESSAGES D'ERREUR SUR LE JOURNAL

PAGE N° 85

A - signaux sonores

GALEO 8100 émet deux types de signaux sonores :

SON	DUREE	SIGNIFICATION	ACTIONS
Bref	1 seconde	Transaction terminée correctement.
Prolongé	3 secondes plus indicateur d'erreur allumé	Transaction interrompue.	APPUER SUR STOP et vérifie l'erreur sur le rapport de transmission ou le journal d'activités.

B - signaux lumineux

Le signal lumineux (LED allumée) se produit lorsque :

• La connexion est impossible car la ligne est déconnectée ou le correspondant ne répond pas.
• Les appareils émetteur et récepteur ont détecté des incompatibilités au cours de la communication.
• Des erreurs ou une coupure de secteur ont été détectées au cours de la communication.

Pour éteindre le signal lumineux, il suffit d'appuyer sur la touche

STOP

C - messages d'erreur affichés

MESSAGE	SIGNIFICATION	INTERVENTION
DOCUMENT EN MEM.	Les documents reçus ont été mémori-sés en raison d'une anomalie ne per-mettant pas l'impression immédiate.	Vérifiez le type d'anomalie(absence papier ou encre épuisée) et remédiez à celle-ci.
REC. EN MEM.	La réception se fait en mémoire en rai-son d'une erreur du papier ou d'encre épuisée.	Vérifiez le type d'anomalie etremédiez à celle-ci.
ENCREPÉUISEE !	La cartouche d'encre est épuisée.	Remplacez-la.
AJOUTERPAPIER	Pas de papier dans la cassette.	Remplissez la cassette.
VERIF. TETE IMP.	Pas de tête d'impression, ou obstruc-tion de certaines des buses, ce qui-alterné la qualité d'impression.	Vérifiez la présence de la tête d'impression. Executez la procédure de remise en place de la tête (reportez-vous au chapitre “ENTRETIEN,séquence VERIFICATION DE LA TETE D'IMPRESSION”.
ENLEVERDOCUMENTAPPUYERSUR STOP	Interruption de l'analyse du document.	Retirez le document enappuyant sur STOP et repla-cez-le correctement.
CAPOT. IMP.OUVERT.	Le couvercle de l'emplacement de latête est ouvert ou mal fermé.	Refermez le couvercle.
ANALYSEUROUVERT	L'analyseur est ouvert ou mal fermé.	Retirez le document et fermezl'analyseur.
ERREUR PAPIERAPPUYERSURSTOP	Bourrage de papier.	Vérifiez et inséréz le papiercorrectement.Appuyez sur STOP.
ERR. SYSTEM nn	Détection d'une anomalie qui bloque la machine.	Mettez le fax hors tension. Si l'erreur persiste, faites appel à l'assistance technique.
CONTRROLE IMPRES. 1 = SORTIE 0 = REPET	Fin de la procédure de remise en place de la tête d'impression.	Contrôlez la qualité d'impres- sion et choisissez votre réponse.
CONTRROLE TETE RETABL. ACTIF	Le fax est en train d'exécuter la procédure de remise en place de la tête d'impression.	Aucune.
TETE IMPR. NEUVE ? 1 = OUI 0 = NON	La tête d'impression a été remplacée.	Répondez de façon approp- priée. Si votre réponse est affirmative et si la tête n'est pas neuve, votre fax ne déctectora pas l'épuisement de l'encre.
EMISSION TERMINEE	Opération d'émission terminée correc- tement.	Aucune.
ERREUR EMI. APPUYER SUR STOP	Erreur déetectée lors de l'opération d'émission.	Appuyez sur STOP et repêtez l'opération.
RECEPT. TERMINEE	Opération de réception terminée cor- rectement.	Aucune.
ERREUR REC. APPUYER SUR STOP	Une erreur s'est produit pendant la réception.	Appuyez sur STOP.
EMIS. INTERROMPUE APPUYER SUR STOP	Interruption de l'opération par l'opéra- teur.	Appuyez sur STOP.
REC. INTERROMPUE APPUYER SUR STOP	Interruption de l'opération par l'opéra- teur.	Appuyez sur STOP.
RAPPEL nnn	Le fax exécute des tentatives de réité-ration d'envoi du document.	Aucune.
DOCUMENT PRET	L'original a été inséré correctement.	Aucune.
DECROCHER LE TEL.	En cas d'appel téléphonique.	Décrochez le téléphone et répondez.
EN LIGNE	En cas d'appel téléphonique.	Raccrochez le téléphone.
NON PROGRAMME	En choisisant une touche de numéro-tation rapide ou abrégée non program-mée au préalable.	Programmez la touche.
LIGNE EN ATTENTE ENFONCER ATTENTE	Lors de la connexion téléphonique la ligne a été mise en attente.	Appuyez sur la touche attente pour revenir aux conditions de fonctionnement normales.
ERR. EMIS. DEPOSE APPUYER SUR STOP	Emission par dépose interrompue.	Appuyez sur STOP et programmez de nouveau l'émission par dépose.
ERR. REC. REL. APPUYER SUR STOP	Réception par relève interrompue.	Appuyez sur STOP et programmez de nouveau la réception par relève.

D - Messages d'erreur sur le rapport d'émission

MESSAGE	SIGNIFICATION	INTERVENTION
02 CONNEXION IMPOSSIBLE	La tonalité de la ligne n'est pas détec-tee ou les signaux sont irréguliers.	Vérifiez que la machine soit connectée correctement à la ligne et que le combiné soit raccroché. Contactez le cor-respondant et recommencez l'opération.
03 RECEPTEUR NE REPOND PAS	Votre correspondant ne répond pas à l'appel.	Contactez votre correspond-dont.
04 ERREURS EN EMISSION REEXPAP A PAR-TIR DE PAGEN nn	Anomalie d'émission (nn = numéro de la page où l'erreur a été détectée).	Répétez l'émission à partir de la page indiquée sur le rap-port d'émission.
05 REEXP DES PAGES nn	Le fax distant a détecté la réception dé-fectueuse de certaines des pages (nn= numéro de la page où l'erreur a été détectée).	Répétez l'émission à partir des pages indiquées sur le rapport d'émission.
06 LIGNE OCCUPEE	Détection de la tonalité de ligne occu-pée avant ou après la sélection.	Recommencez l'opération.
07 DOCUMENT TROP LONG	Document trop long. Le temps d'émis-sion dépasse les valeurs admises.	Divisez et émettez le docu-ment en plusieurs opérations.
08 CONTROLE LE DOCUMENT	Le lecteur optique ne parvient pas à dire le document.	Retirez le document du char-geur et réintroduisez-le avant de recommencer l'émission.
09 EMI INTERROMPUE PAR STOP	L'opérateur a interrompu la transac-tion.	Aucune.
13 ERREUR RELEVE	Le fax distant n'a aucun document à émettre par relève.	Contactez votre correspond-dont.
16 COUPURE SECTEUR SUR PAGE (NN)	Coupure de courant au cours de l'émission.	Réexpédiez à partir de la page où le numéro est indi-qué par (nn).

E - messages d'erreur sur le journal

MESSAGE APPARAISSANT DANS LA RUBRIQUE “RESULTAT”	SIGNIFICATION	INTERVENTION
02	La machine nedetecte aucune tonalité de ligne ou recoit des signaux irréguliers.	Vérifiez que la machine est connectée correctement à la ligne et que le combiné est rac-croché. Contactez le correspondant et recommencez l'opération.
03	Votre correspondant ne répond pas à l'appel.	Contactez votre correspondant.
04	Anomalie d'émission (nn=numéro de la page où l'erreur a été détectée).	Répétez l'émission à partir de la page indiquée dans la rubrique PAGE.
05	Le fax distant a détecté une mauvaise réception sur certaines pages.	Répétez l'émission.
07	Document trop long. Le temps d'émis-sion dépasse les valeurs admises.	Divisez et émettez le document en plusieurs opérations.
08	Le lecteur optique ne parvient pas à dire le document.	Retirrez le document du chargeur et réintroduisez-le avant de recommencer l'émission.
09	L'opérateur a interrompu la transaction.	Aucune.
10	Le fax détecte une anomalie au cours de la réception.	Contactez votre correspondant et demandez-lui de renvoyer le document.
11	Au cours de la réception une défaillan-ce de l'imprimante s'est produit. La réception a été mémorisée mais la mémoire s'est remplie avant la fin de la transaction.	Eliminez la cause de la défaillan-ce et attendez la fin de l'impression du document stocké en mémoire.
13	Le fax distant n'a aucun document à émettre par relève.	Contactez votre correspondant.
16	Coupure de courant au cours de l'émission ou de la réception.	En cas d'émission, repêze-la à partir de la page où le numéro est indiqué par (nn).
OK	Transaction réussie.
(OK)	Erreurs détectées au cours de la réception.	Contrôlez la qualité du document reçu.
OCC	Détection de la tonalité “occupée” avant ou après la composition.	Recommencez l'opération.

MESSAGE APPARAISSANT DANS LA RUBRIQUE “TYPE”	SIGNIFICATION
EMI.	La transaction fait référence à une émission.
EMI. ECM	La transaction fait ↔reference à une émission avec correction d'erreur ECM activée.
REC.	La transaction fait ↔reference à une réception.
REC. ECM	La transaction fait ↔reference à une réception avec correction d'erreur ECM activée.
EMIS. DEPOSE	La transaction fait ↔reference à une émission par dépose.
EMIS. DEPOSE ECM	La transaction fait ↔reference à une émission par dépose avec correction d'erreur ECM activée.
REC. REL	La transaction fait ↔reference à une réception par relève.
REC. REL	La transaction fait référence à une réception par relève.
REC. REL. ECM	La transaction fait ↔reference à une ↔ception avec correction d'erreur ECM activée.
RD. READ. ECM	La transaction fait ↔reference à une ↔ception depuis une station de télé-diagnostic avec correction d'erreur ECM activée. Au cours de cette ↑réception la station de télédiagnostic a lu les données de configuration de votre fax.
RD. SET. ECM	La transaction fait ↔reference à une ↔ception depuis une station de télé-diagnostic. Au cours de cette ↔ception la station de télédiagnostic a lu les données de configuration de votre fax.

E - messages sur le rapport d'état mémoire

Le Galéo 8100 peut imprimer un rapport intitulé “DOCUMENT EN MEMOIRE A EMETTRE” contenant un aperçu de la première page du document créé en mémoire d’émission ainsi que l’état d’émission du document.

MESSAGE APPARAISSANT DANS LA RUBRIQUE “ETAT”	SIGNIFICATION
FT	La transmission du document a échoué
WT	Le document est en attente d'émission

Service assistance france telecom aide aux utilisateurs de produits et services france telecom

Pour toute question, téléphoner au :

de 8 h à 20 h du lundi au samedi*

*hors jours fériés

Part Number 056738G

0·05673807 1
