Type d'appareil	Photocopieur multifonction
Fonctions principales	Copie, impression, numérisation
Connectivité	Non précisé
Capacité papier	Non précisé
Vitesse de copie	Non précisé
Résolution de copie	Non précisé
Formats papier supportés	A4, A3 (probable)
Alimentation automatique	Oui
Interface utilisateur	Écran et clavier
Fonction fax	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Alimentation électrique	230 V (typique)
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - AGORIS 7115 NET FRANCE TELECOM

Comment configurer le téléphone Agoris 7115 NET pour la première fois ?

Pour configurer votre téléphone Agoris 7115 NET, branchez-le à une prise électrique et à une ligne téléphonique. Suivez les instructions à l'écran pour entrer les paramètres de votre opérateur.

Que faire si le téléphone ne sonne pas ?

Vérifiez que le volume de la sonnerie n'est pas réglé sur silencieux. Assurez-vous également que le téléphone est correctement connecté à la ligne téléphonique.

Comment réinitialiser le téléphone aux paramètres d'usine ?

Pour réinitialiser votre Agoris 7115 NET, accédez au menu principal, allez dans 'Paramètres', puis sélectionnez 'Réinitialiser'. Confirmez la réinitialisation et le téléphone redémarrera.

Pourquoi le téléphone affiche-t-il 'ligne occupée' même lorsque personne n'est en ligne ?

Cela peut être dû à un problème de connexion. Vérifiez les câbles de la ligne téléphonique et redémarrez le téléphone. Si le problème persiste, contactez votre fournisseur de services.

Comment ajouter un nouveau contact dans le répertoire ?

Pour ajouter un contact, accédez au menu 'Contacts', sélectionnez 'Ajouter' et entrez les informations du contact. Enregistrez les modifications pour compléter l'ajout.

Que faire si l'écran reste noir ?

Assurez-vous que le téléphone est bien branché et que la prise fonctionne. Si l'écran reste noir après ces vérifications, essayez de réinitialiser le téléphone.

Le téléphone se décharge rapidement, que faire ?

Vérifiez que vous utilisez un adaptateur compatible et que la batterie est correctement installée. Si le problème persiste, envisagez de remplacer la batterie.

Comment mettre à jour le logiciel du téléphone ?

Pour mettre à jour le logiciel, accédez au menu 'Paramètres', puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran pour télécharger et installer la mise à jour.

MODE D'EMPLOI AGORIS 7115 NET FRANCE TELECOM

Pour toute assistance téléphonique après-venteappelez nos experts au: 08 36 68 94 00^

Pour toute information sur notre offre de solutions fax, contactez-nous au :

N°Vert 0800001018

Notice d'utilisation

Agorics 7120 Net

rrnnnne nnnnne aannnne eannnnnne

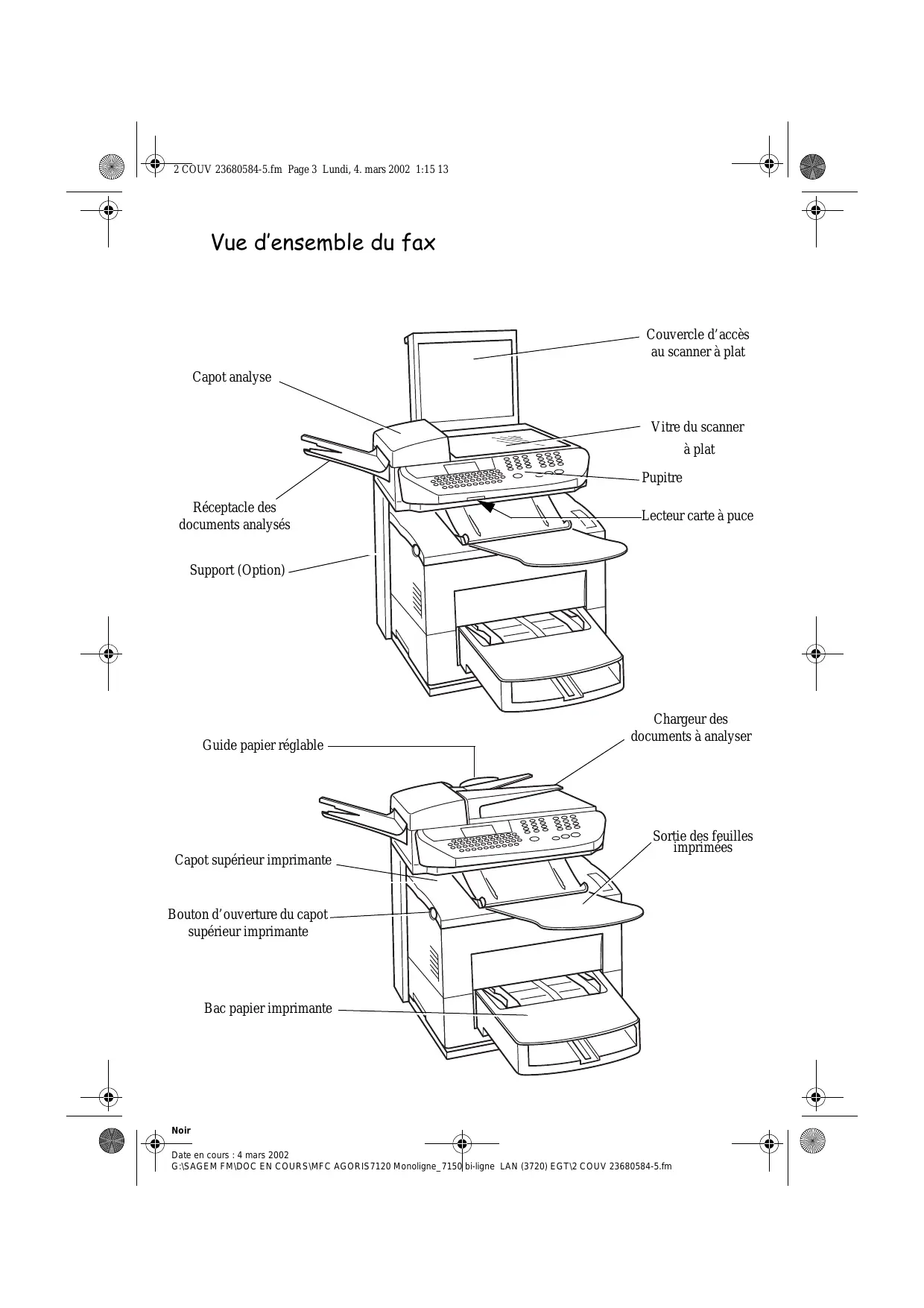

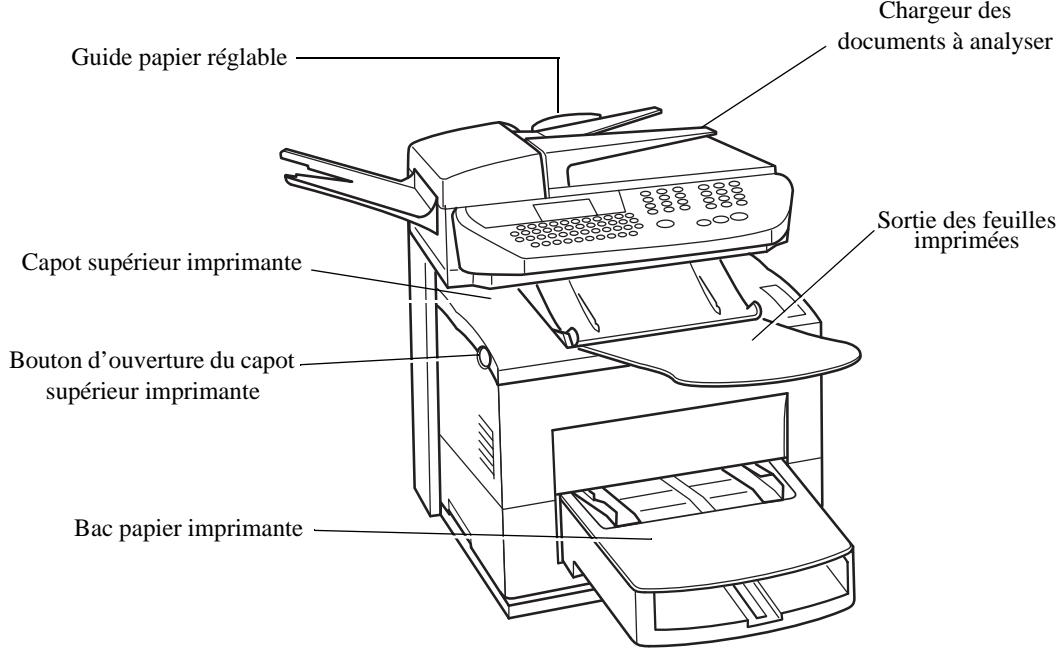

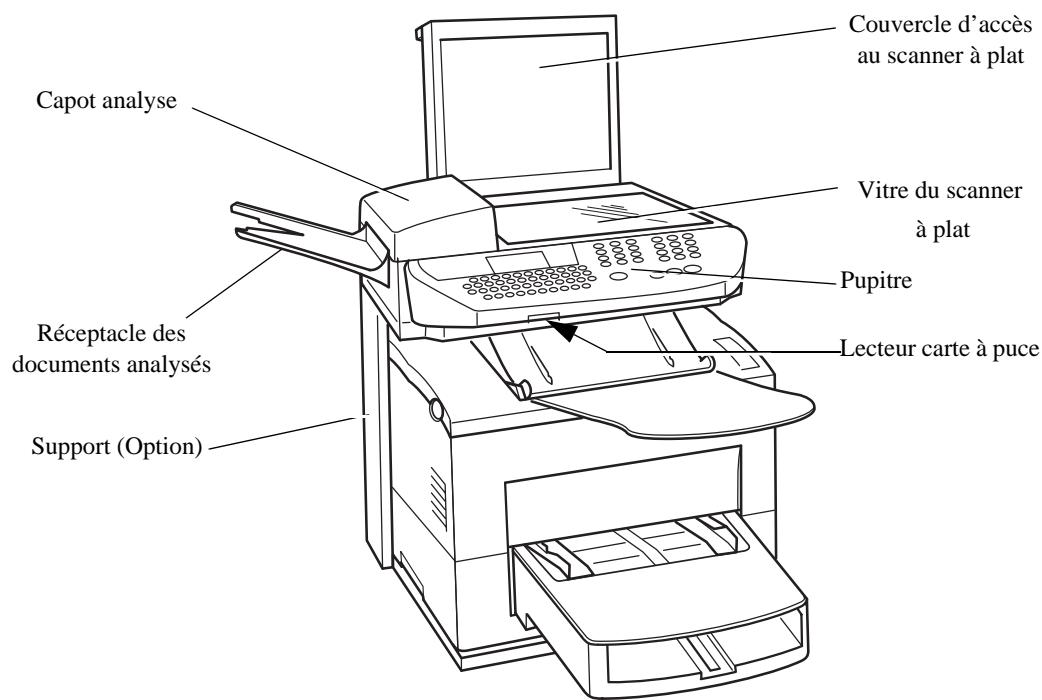

Vue d'ensemble du fax

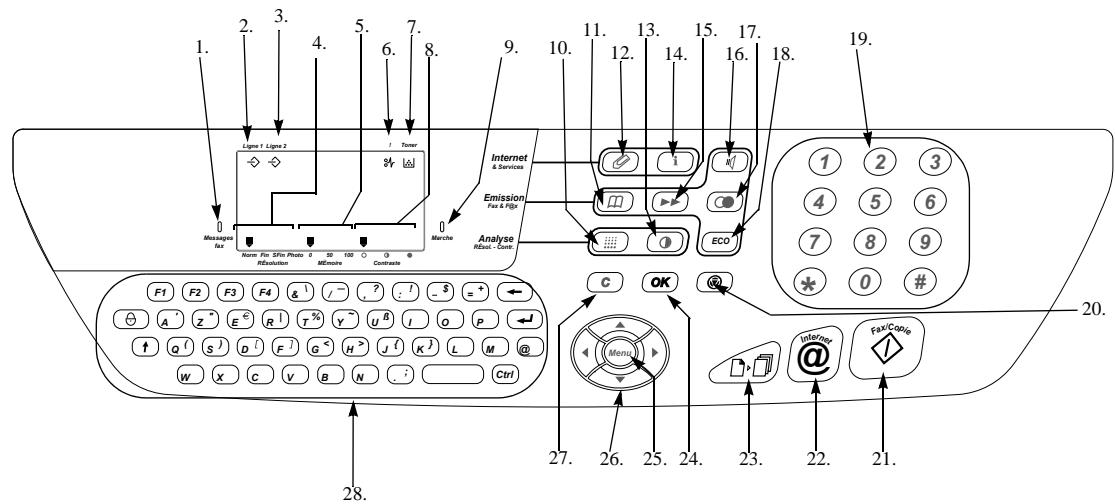

Pupitre

1. Voyant "Messages Fax":
   Allumé: indique que le télécopieur est programmé en répondeur-fax
   Clignotant: message reçu en répondeur-fax
2. Icône de "Ligne 1" : Allumée: communication en cours Clignotante: établissement de communication.
3. Icône de "Ligne 2" (modèle AGORIS 7150)
   Allumée: communication en cours
   Clignotante: établissement de communication.
4. Résolutions d'analyse (Normal, Fin, SFin, Photo)
5. Remplissage de la mémoire (0 à 100%)
6. Icone "Bourrage Papier" imprimante
7. Icône réserve de "Toner" : Allumée: fin de toner Clignotante:approche de fin de toner
8. Indicateur de contraste
9. Voyant "Marche": Vert: apparéil sous tension Rouge: incidents
   10.Touche : résolutions d'analyse

10. Touche 品 : acces au repertoire

11. Touche : piece jointe d'un mail saisi au clavier
    13.Touche :reglage du contraste
    14.Touche i_· :impressionde la listedes fonctions
    15.Touche : diffusion d'un fax vers plusieurs destinataires
    16.Touche :Prise deligne manuelle
    17.Touche (Bis):rappel del'un des derniers numeros composés
    18.Touche Eco : émission en tarif economique

12. Clavier numérique
    20.Touche (Stop)：arrêt de l'opération en cours
13. Touche : émission de télécopies ou copie locale noir et blanc
14. Touche @ : émission de fax Internet
    23.Touche ：Photocopie
15. Touche Ok : validation de la selection affichée à l'écran
16. Touche MENU : accès aux différentes fonctions
17. Touches de navigation
18. Touche C (Suppr.) :回头 au menu précédent
19. Clavier alphabetique

BIENVENUE

Vou venez d'acquerir un terminal de communication de nouvelle génération. A la fois Fax laser et terminal ouvert à la communication sur Internet, votre apparéil saura répondre à vos besoin professionnels les plus exigeants.

Cette notice d'utilisation est commune au télécopieur AGORIS 7120 (mono-ligne téléphonique) et AGORIS 7150 (bi-ligne téléphoniques).

Il conjuge puissance, convivialité et simplicité d'utilisation, grâce à son navigateur, son accès multitâche et son réseau à accès direct.

L'imprimante laser vous permet d'imprimer les documents reçus.

Gracé à ses deux scanners (à défilament et à plat), vous pouvez envoyer un document et utiliser votre apparéil en veritable copieur noir & blanc.

Le scanner à plat vous permet d'envoyer des extraits de documents reliés et d'effectuer des copies de qualité.

Ouvert sur l'Internet, vous pouvez émettre des documents vers des E-mail et en receivevoir.

Bienvenue

1 INSTALLATION

L'imprimante 1-1

Déballage de l'imprimante 1-1
Description 1-3

Installation de votre terminal 1-4

Conditions d'emplacement 1-4

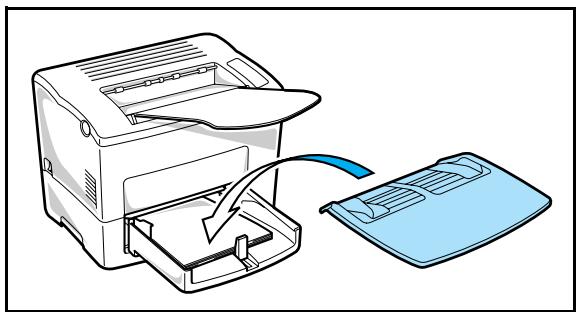

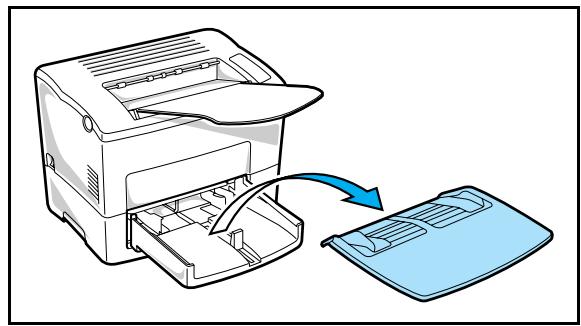

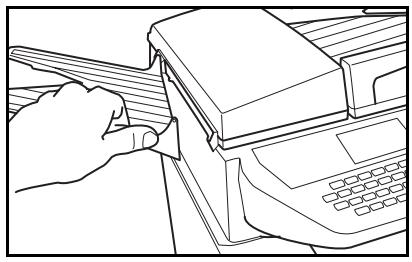

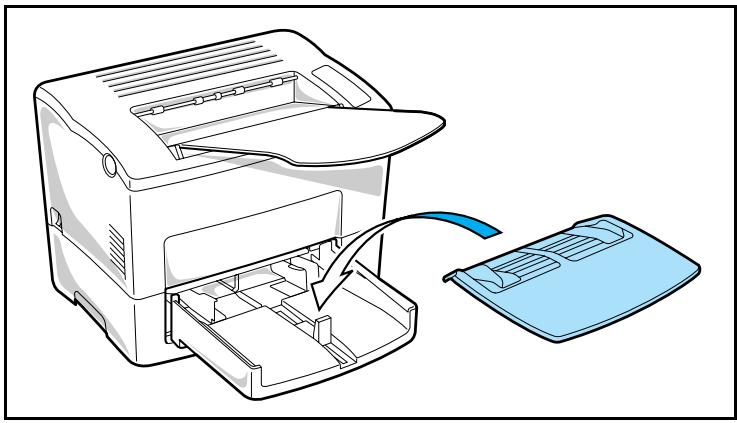

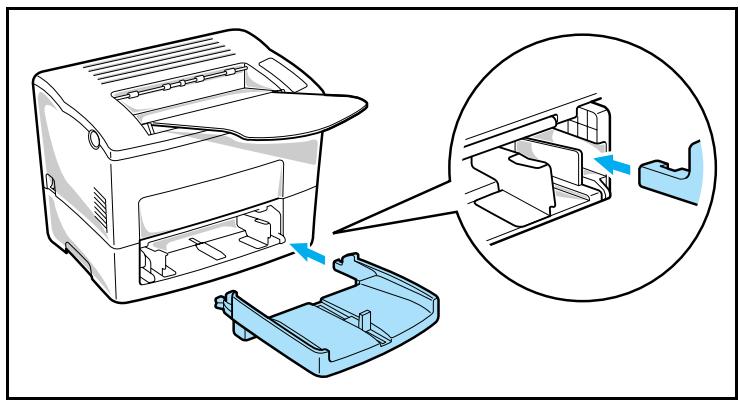

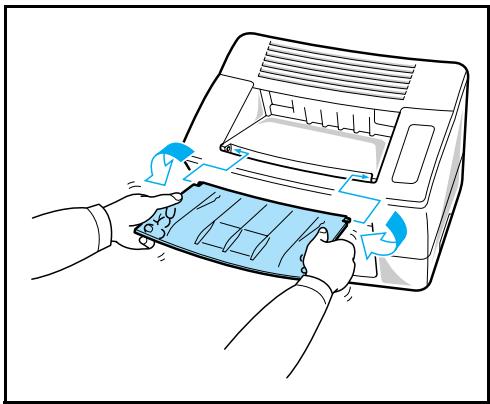

Mise en place du réceptacle et du bac 1-5

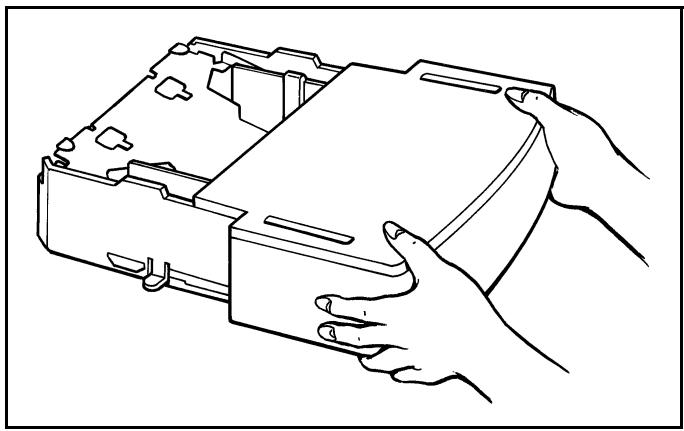

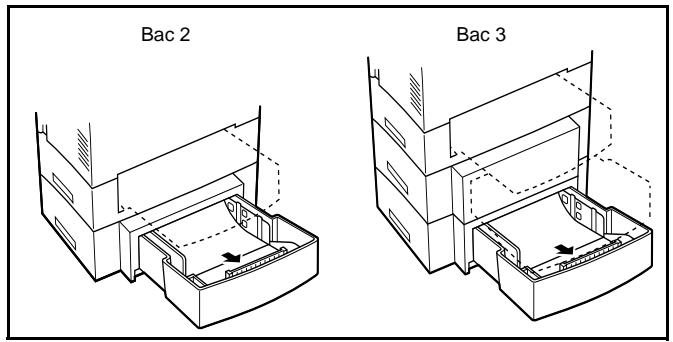

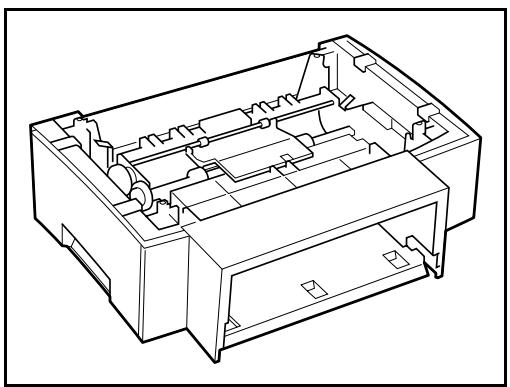

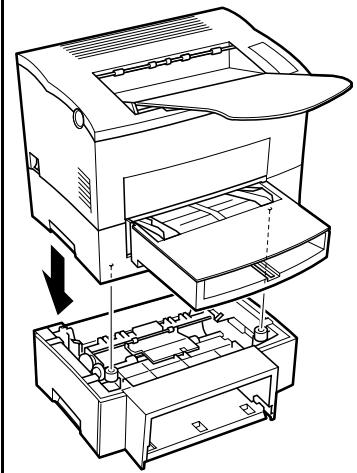

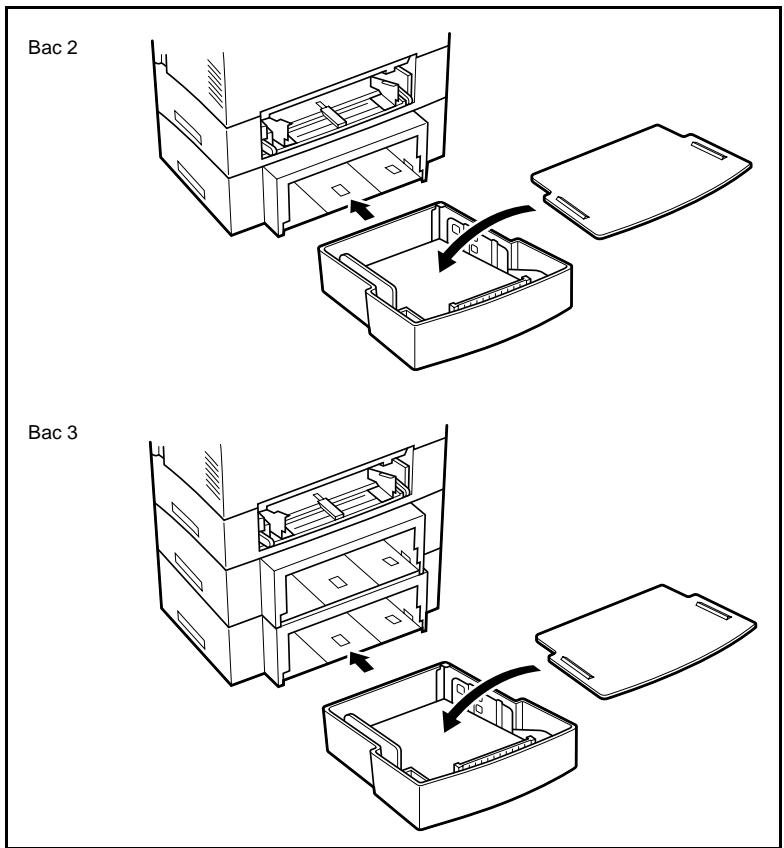

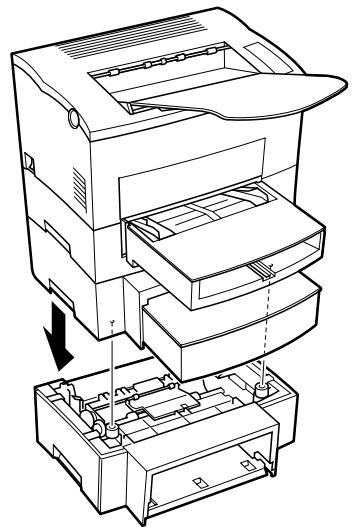

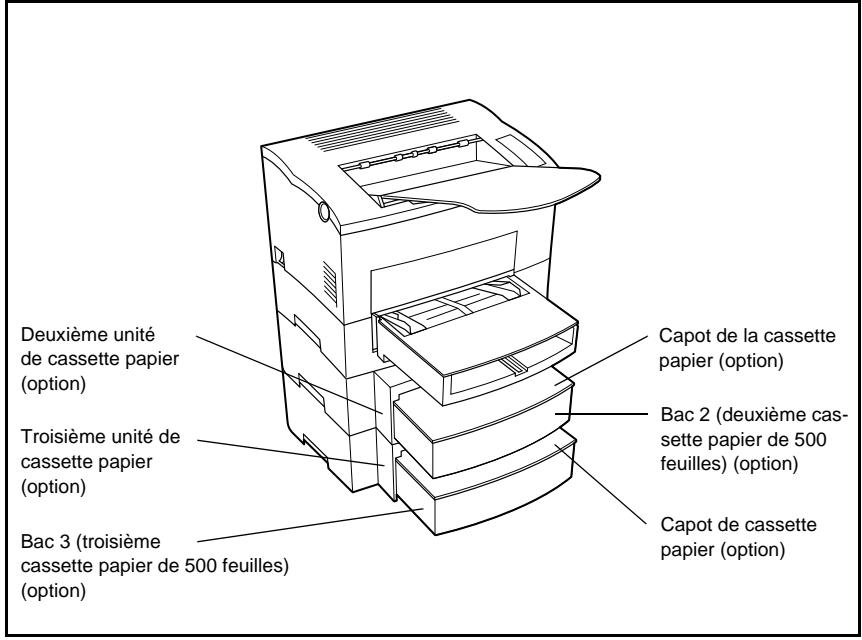

Installation des bacs papier supplémentaires (option) 1-9

Le scanner 1-12

Déballage du Scanner 1-12
Installation du Scanner 1-12
Mise en place des éléments amovibles 1-12

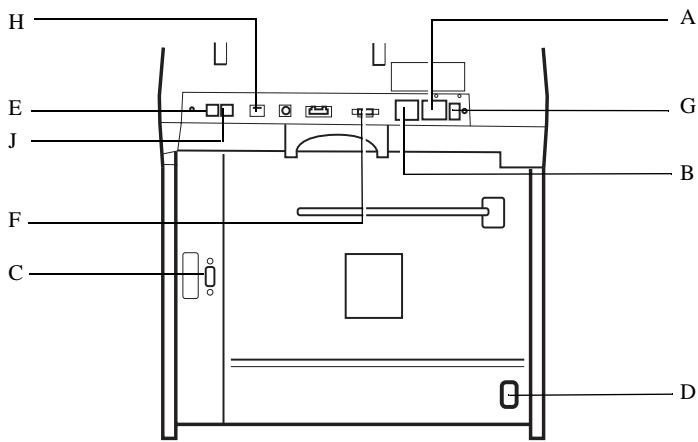

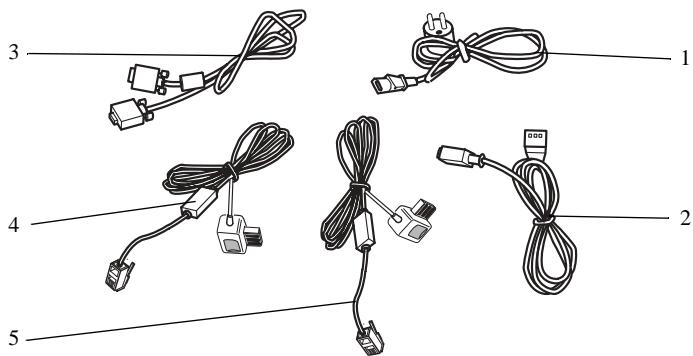

Raccordements 1-13

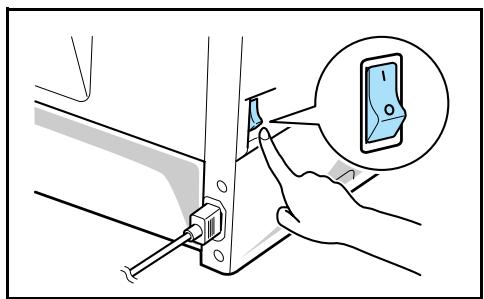

Raccordement Imprimante 1-13
Raccordement téléphonique et Lan 1-14

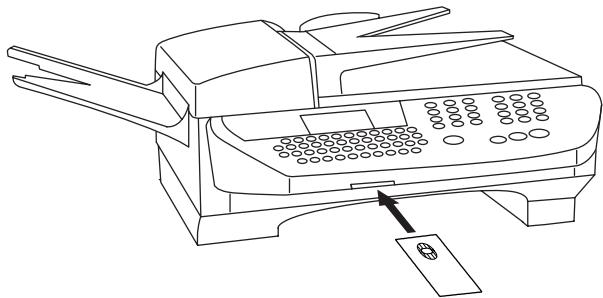

Raccordement secteur et mise sous tension 1-14
Mise a jour des consommables 1-15

2 PRESE EN MAINS RAPIDE

Principes de navigation 2-1

Présentation 2-1

Le navigateur 2-1
L'écran d'affichage 2-3

L'acces aux fonctions 2-3

Acces guidé par les menus 2-3
Accès direct par le numéro 2-4

Guide des fonctions 2-4

3 CONFIGURATION DE VOTRE APPAREIL

Paramétrages généraux 3-1

Avant émission 3-1
Date/Heure 3-1
Enregistrement du numero de la ligne 2 (modèle AGORIS 7150) 3-1
Numéro de votre fax 3-2
Nom 3-2
Type de réseau 3-2
Prefixelocal 3-3
Rapport d'émission et avis de dépôt 3-4
Plage horsaire economique 3-4
Type de chargement des documents 3-4
Avant réception 3-5
Répondeur Fax 3-5
Réception sans papier 3-6

-1-

Nombre de copies 3-6
Rediffusion 3-6
Réception Fax ou PC (Option) 3-7

Paramètres techniques 3-7

Réglages réseau local 3-9

Réglages réseau local 3-10

Configuration automatique 3-10
Configuration manuelle 3-10
Adresse IEEE (ou adresse Ethernet) 3-11
Noms Netbios 3-11

Messagerie et Internet 3-11

Paramètres d'initialisation 3-11

Acces aux paramètres de connexion et de messagerie 3-12
Acces aux paramètres des serveurs 3-12

Réglages 3-13

Réglages courants 3-13
Tri des mails 3-14

Connexion Internet 3-15

Connexion immediaté à Internet 3-16
Connexionprogrammée 3-16

Inhiber la fonction Internet 3-16

4 RÉPERTOIRE

Création de fiches de correspondants 4-1

Ajouter une fiche 4-2

Création de listedes correspondants 4-2

Ajouter une liste 4-3
Ajouter ou supprimer un correspondant d'une liste 4-4

Consulter une fiche ou une liste 4-4

Modifier une fiche ou une liste 4-4

Supprimer une fiche ou une liste 4-5

Imprimer le repertoire 4-5

Importation d'un repertoire 4-5

Champs du fichier 4-6
Procedure 4-7

Exportation d'un repertoire 4-8

5 UTILISATION

Envoyer 5-1

Mise en place du document 5-1

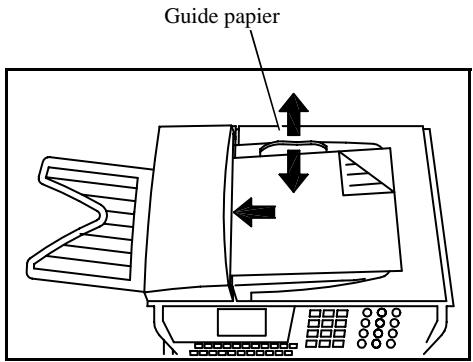

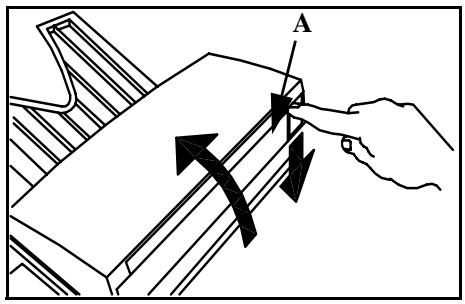

Scanner à défilament 5-2

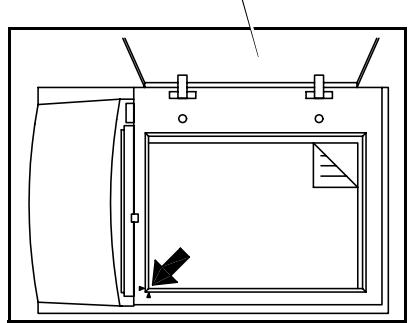

Scanner à plat 5-2

Choisir la résolution/le contraste 5-2

Résolution 5-2

Contraste

5-3

Numéroter

5-3

A partir du repertoire

5-3

A partir de la touche bis

5-4

Vers plusieurs destinataires

5-4

Emission par le réseau téléphonique (RTC)

5-4

Mode d'utilisation des lignes téléphoniques (modèle AGORIS 7150)

5-4

Emission immediate

5-5

Emission différée

5-5

Emission avec suivi de numérotation

5-6

Emission par Internet

5-6

Emission d'un document vers une adresse E-Mail

5-6

Emission d'un message saisi au clavier vers une adresse E-Mail

5-7

File d'attente d'émission

5-8

Consulter ou modifier la file d'atte

5-9

Exécuter immédiatement une émission en attente

5-9

Imprimer un document en attente ou en dépôt

5-9

Imprimer la file d'atte

5-9

Supprimer une émission en attente

5-9

Arrét d'une émission en cours

5-9

Recevoir

5-10

Réception via le réseau téléphonique (RTC)

5-10

Réception via Internet

5-10

Photocopier

5-11

Copie locale

5-11

Copie simple

5-11

Copie "elaborée"

5-11

Réglages particuliers pour la copie

5-12

Réglages du scanner

5-12

Réglages de l'imprimante

5-13

Autres fonctions

5-14

Journaux

5-14

Impression du guide des fonctions

5-15

Impression des réglages

5-15

Mémorisation d'une série de touches

5-15

Compteurs

5-16

Le dépôt et la relève

5-17

Verrou

5-18

Saisie du code de verrouillage

5-18

Verrouillage du clavier

5-18

Verrouillage des numérotations

5-19

Verrouillage des paramètres internet

5-19

Choix de la ligne d'émission en mode manuel

5-19

(modèle Agoris 7150)

5-19

Appel manuel en prise de lignes sans décrocher

5-20

(modèle Agoris 7150)

5-20

Suivi des communications (modèle Agoris 7150)

-3-

Sommaire

Installation

rapide

Prise en mains

machine

Configuration

Répertoir

Utilisation

Maintenance

Sécurité

Gestion des BAL 5-22

Initialiser une BAL 5-22

Modifier les caractéristiques d'une BAL existante 5-22

Imprimer le content d'une BAL 5-22

Supprimer une BAL 5-23

Imprimer la liste des BAL 5-23

Dépôt dans une BAL de votre fax 5-23

Emission pour dépôt dans une BAL d'un fax distant 5-23

Relève de BAL d'un fax distant 5-24

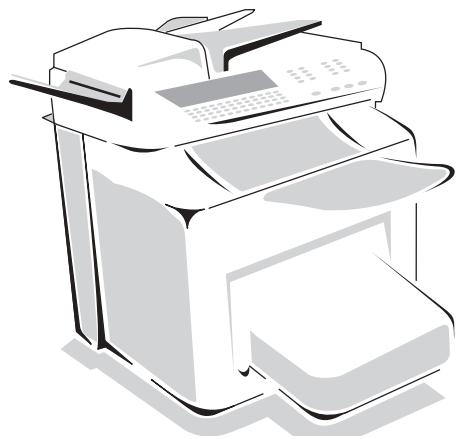

MAINTENANCE

Entretien 6-1

Généralités 6-1

Remplacement du consommable 6-1

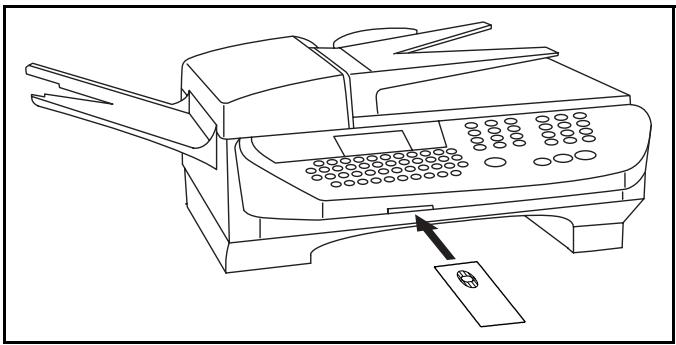

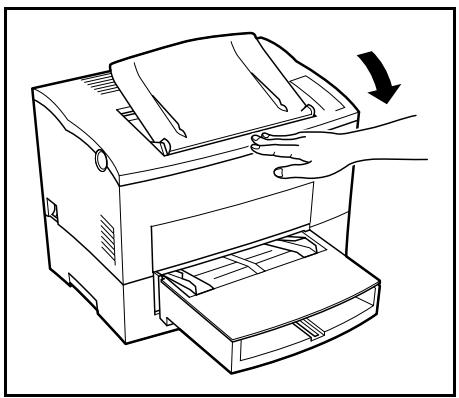

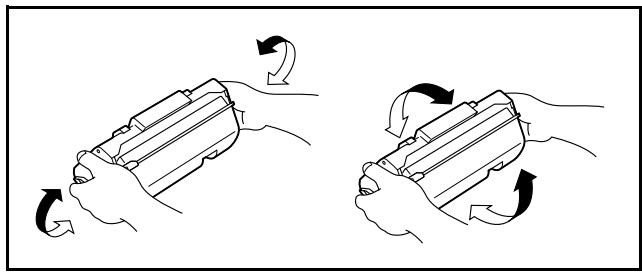

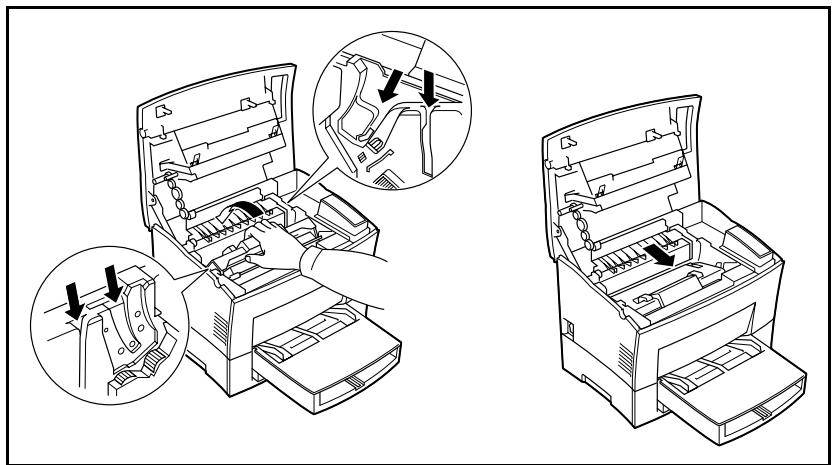

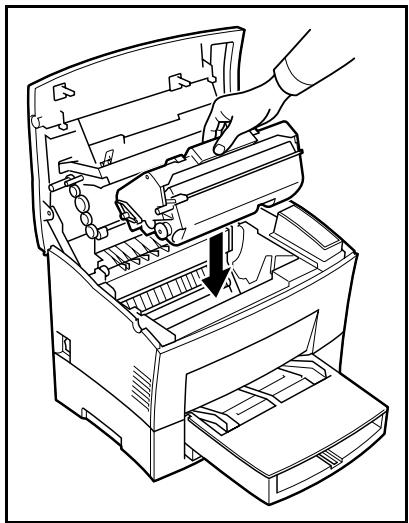

Remplacement de la cartouche d'impression 6-2

Nettoyage 6-6

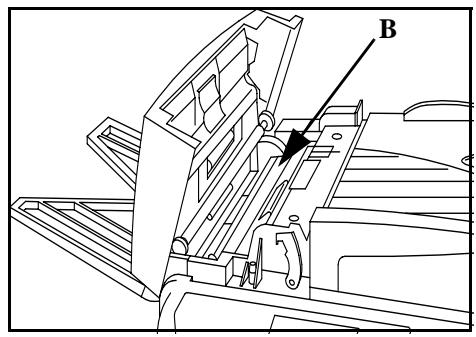

Nettoyage des dispositifs de lecture du scanner 6-6

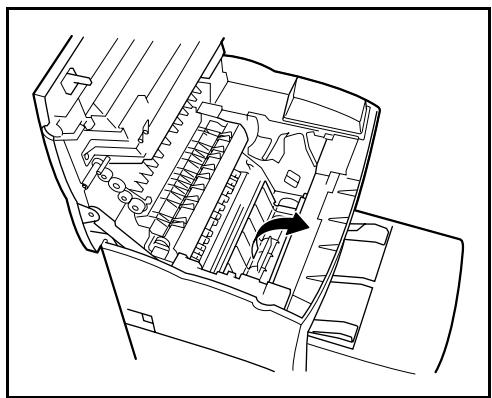

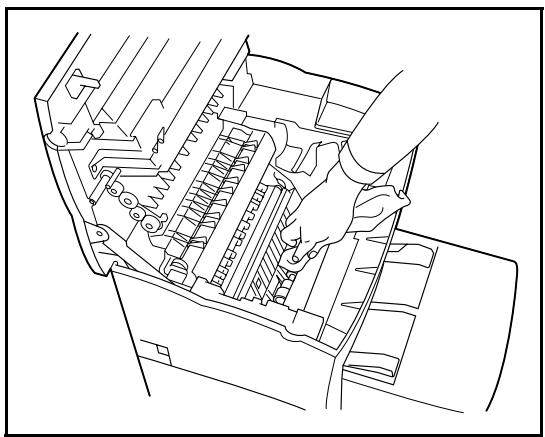

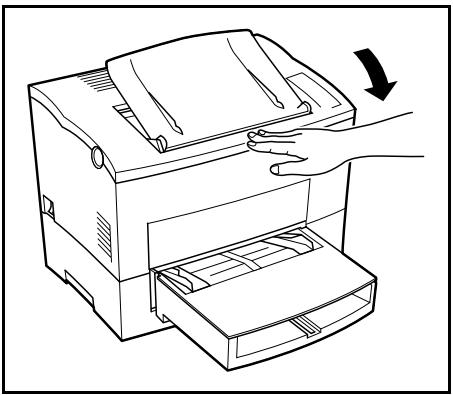

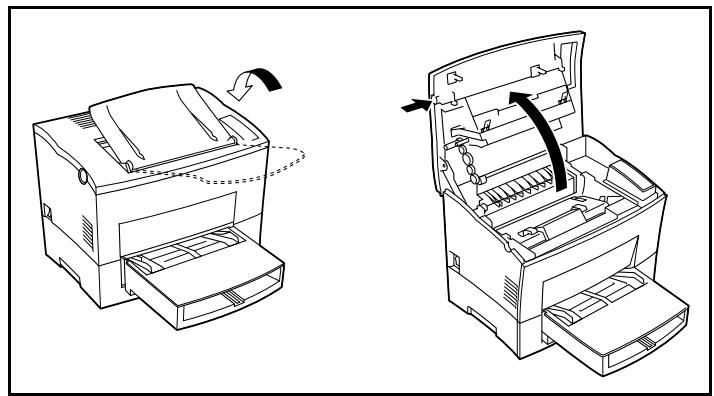

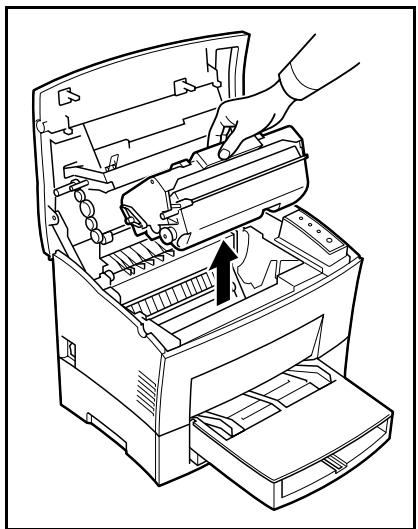

Nettoyage de l'imprimante 6-7

Cas d'une émission à partir du chargeur 6-11

Cas d'une émission à partir de la mémoire 6-11

Codes d'éché de communication 6-11

Incidents imprimante 6-14

Messages d'erreur 6-14

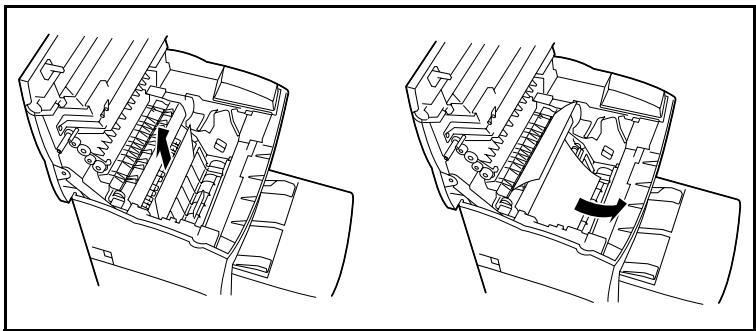

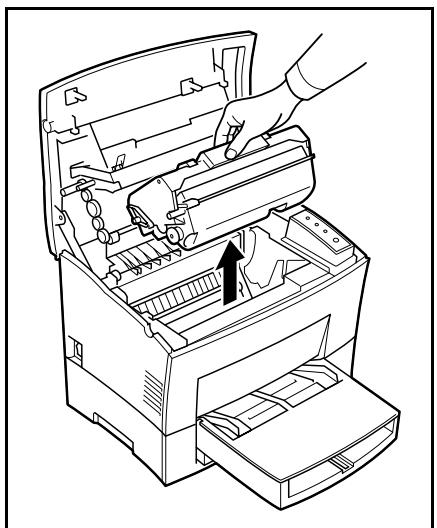

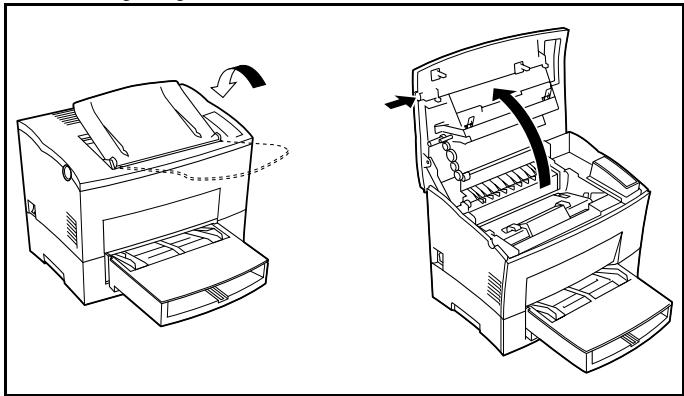

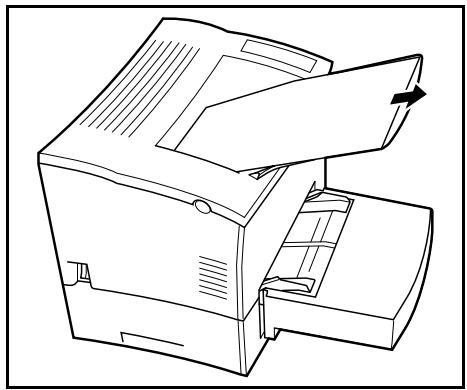

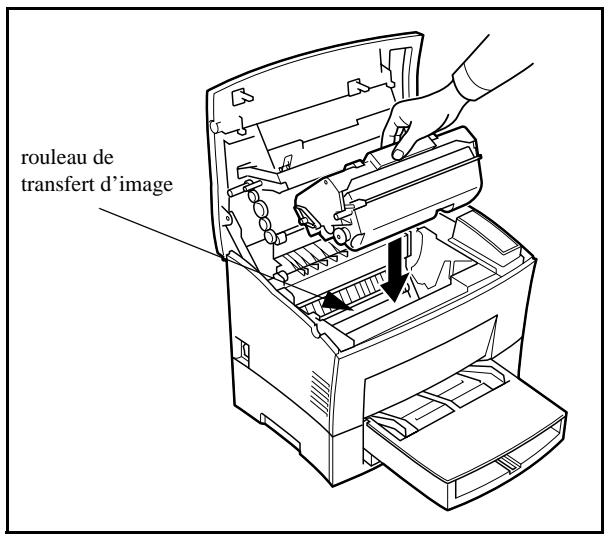

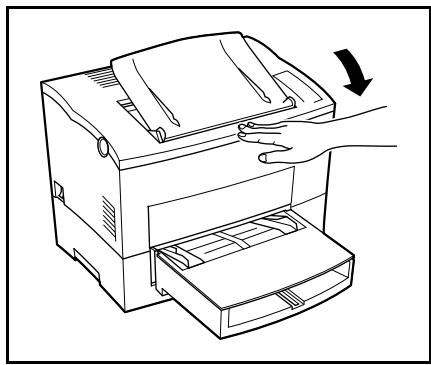

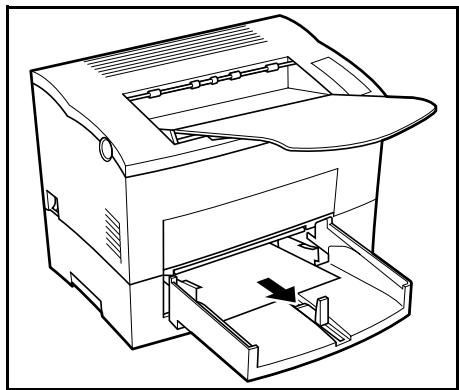

Bourrage papier de l'imprimante 6-14

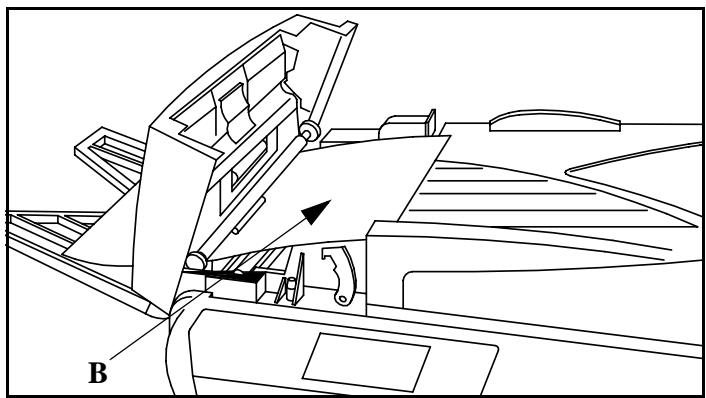

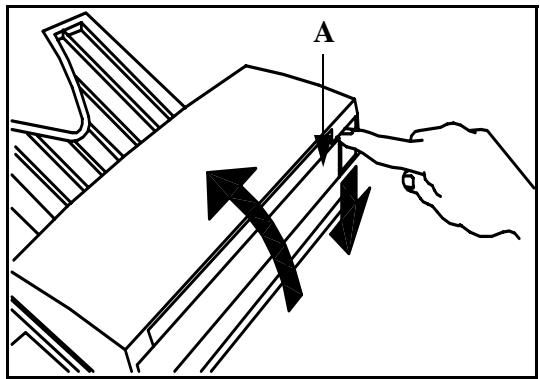

Bourrage papier du scanner à défilament 6-19

Incidents divers 6-20

Caracteristiques 6-21

Caracteristiques de l'appareil 6-21

Caracteristiques des consommables 6-22

7 SÉCURITÉ

Cet apparéil a été unconçu conformément aux normes européennes I-CTR37 et CTR21, il est destiné à être raccordé au réseau téléphonique commuté (RTPC). En cas de problèmes, vous devez contacter dans un premier lieu votre fournisseur.

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE.

Pour la sécurité des usagers, conformément à la directive 73/23/CE. Pour les perturbations electromagnétiques conformément à la directive 89/336/CE.

Le fabricant déclare que les produits sont fabriqués conformément à l'ANNEXE II de la directive R&TTE 1999/5/CE.

1 INSTALLATION

L'IMPRIMANTE

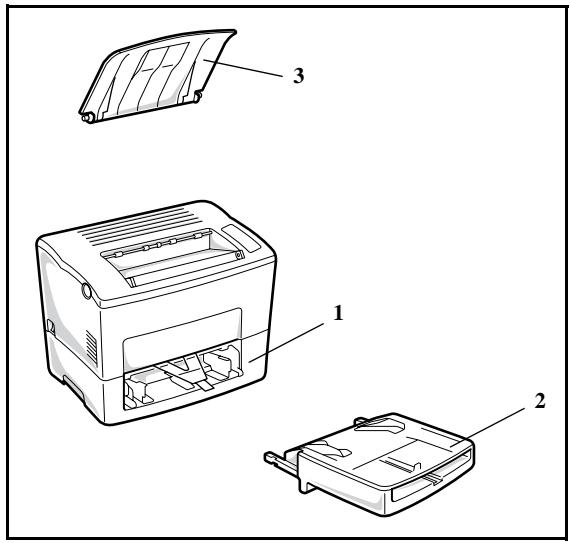

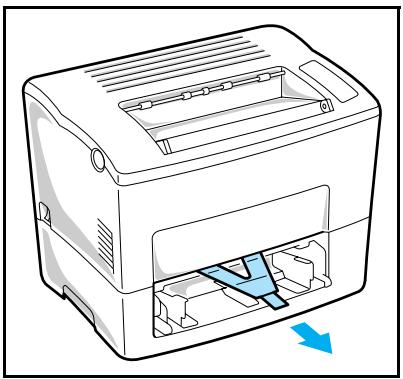

DéBALLAGE DE L'IMPRIMANTE

Vérifiez la présence des éléments suivants :

1: Imprimante
2:Bac
3: Réceptacle documents imprimés

1-1

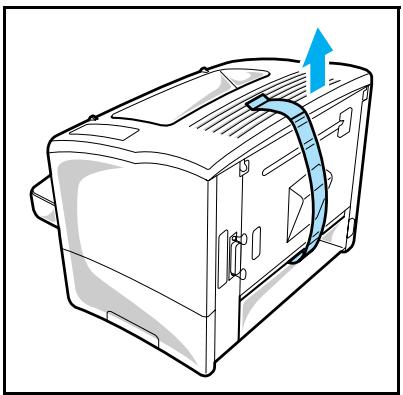

Retirez du carton les éléments et accessoires illustrés ci-dessus.
Enlevez le sac en plastique et la bande adhesive de l'imprimante.
Retirez la languette en plastique de l'entrée de l'alimentation papier.

Enlevez le ruban adhesif de l'arriere de l'imprimante.

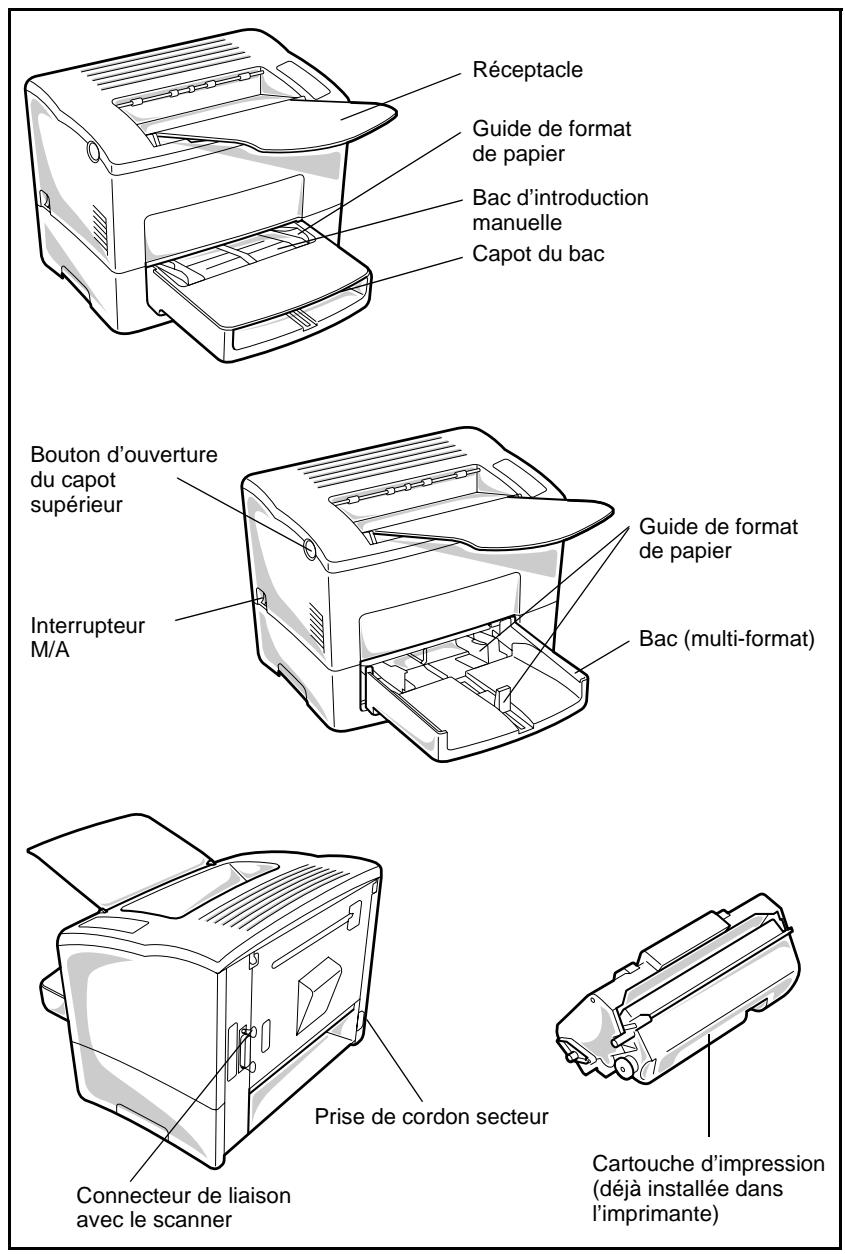

DESCRIPTION

Sommaire

Prise en mains
Configuration
Répertoir
Utilisation
Maintenance
Sécurité

INSTALLATION DE VOTRE TERMINAL

Conditions d'emplacement

EnChoosingun emplacement approprié,vous préserve la longevité du terminal.Verifiez deux fois que l'emplacement seLECTIONné presente les caractéristiques suivantes:

• Choisissez un emplacement bien aéré.
• Assurez-vous que cet emplacement ne présente aucun risque d'émission d'ammoniaque ou d'autres gaz organiques.
• La prise électrique avec terre à laquelle vous envisagez de connecter le terminal doit se situer à proximate de celui-ci et être aisément accessible.
  Assurez-vous que le terminal n'est pas directement exposée aux rayons du soleil.
• Veillez à ne pas placer le terminal dans une zone exposée à un courant d'air géné ré par un système de conditionnement d'air, de chauffage ou de ventilation, ni dans une zone sujette à de grands écarts de température ou d'humidité.
• Choisissez une surface solide et horizontale sur laquelle le terminal ne sera pas exposé à de fortes vibrations.
• Eloignez le terminal de tout objet susceptible d'obstruer ses orifices d'aération.
• Ne placez pas le terminal à proximé de tentures ou d'autres objets combustibles.
• Choisissez un emplacement où les risques d'éclaboussures d'eau ou d'autres liquides sont limités.
  Assurez-vous que cet endroit est sec, propre et sans poussiere.

Précautions d'utilisation

Tenez compte des importantes précautions ci-dessous lors de l'utilisation du terminal.

Environnement d'exploitation

La section ci-dessous décrit l'environnement d'exploitation qu'exige l'utilisation de l'imprimante :

• Température: 10^ à 35^ ( 50^ à 95^ ) avec un écart maximum de 10^ ( 18^ ) par heures.
• Humidité: 15 à 85 % d'humidité ambiente, avec un écart maximal de 20 % par heures.

Terminal

La section ci-dessous décrit les précautions à prendre lors de l'utilisation du terminal :

• Ne mettez jamais le terminal hors tension ou n'ouvre jamais ses capots en cours d'impression.
• N'utilisez jamais de gaz ou de liquides inflammables, ou des objets susceptibles de générer un champ magnétique àproximalé del'imprimante.
• Lorsque vous débranchez le cordon secteur, saisissez toujours la prise en évitant de tirer sur le cordon. Un cordon endommagé représentée une source potentielle d'incendie ou de décharge électrique.

• Ne touchez jamais le cordon secteur avec des mains humides. Vous risqueries de recevoir une décharge électrique.

• Débranchetz tousjles le cordon secteur avant de deplacer le terminal. A defaut, vous risqueriez d'endommager le cordon et de creuner risque d'incendie ou de decharge electrique.

• Débranchetz always le cordon secteur lorsqu'you envisagez de ne pas utiliser le terminal pendant une période prolongée.
• N'essayez jamais de-retirer un panneau ou un capot fixé. Le terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique.
• N'essayez jamais de modifier le terminal. Cela pourrait creer un risque d'incendie ou de décharge électrique.
• Ne posez jamais d'objets lourds sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait creer un risque d'incendie ou de décharge électrique.
• Veiliez toujours à ce que le terminal ne repose jamais sur le cordon secteur ou les cables de communication de tout autre appeareil électrique. Veiliez également à ce qu'aucun cordon ni cable ne soit introduit dans le mécanisme du terminal. Cela vous exposerait à un risque de mauvais fonctionnement du terminal ou à un risque d'incendie.
• Veillez toujours à ce que les trombones, agrafes ou autres petites pieces métalliques ne pénétre pas dans le terminal par les orifices d'airation ou d'autres ouvertures. De tels objets créé un risque d'incendie ou de décharge électrique.
• Evitez que de l'eau ou tout autre liquide ne se repende sur le terminal ou à proximé de cette-ci. Tout contact du terminal avec de l'eau ou du liquide peutmaker risque d'incendie ou de décharge électrique.
• Si du liquide ou une piece métallique pénétre accidentellement dans le terminal, mettez-la immédiatement hors tension, débranche le cordon secteur et contactez votre revendeur. A défaut, vous vous exposeriez à un risque d'incendie ou de décharge électrique.
• En cas d'émission de chaleur, de fumée, d'odeurs inhabituelles ou de bruits anormaux, mettez le terminal hors tension, débranchez-le immédiatement, puis contactez votre revendeur. A défaut, vous vous exposeriez à un risque d'incendie ou de décharge électrique.

Attention - Veillez à placer le terminal dans un local bien aéré. Le fonctionnement de l'imprimante génére en effet une petite quantité d' ozone. Une oedre désagréable peut se dégager de l'imprimante si celle-ci fonctionne de façon intensive dans un local mal aéré. Pour une'utilisation sure, veillez à placer l'imprimante dans un local bien ventilé.

Mise en place du réceptacle et du bac

Des deux mains, courbez légèrement le réceptacle vers l'intérieur et insérez l'un de ses ergots dans son support situé sur la partie supérieure de l'imprimante. Continuez à courber

le réceptacle pour que le deuxième ergot puisse s'insérer dans son support, puis relâcher le réceptacle pour qu'il reprene sa position initiale.

Remarque : Avant d'ouvir le capot supérieur, veillez à replier le réceptacle pour éviter toute blessure.

En vous guidant à l'aide des encoches gauche et droite de l'imprimante, pousez doucement le bac jusqu'à ce qu'il bute ( comme indiqué dans l'illustration).

Fixezlecapotabac.

Chargement du papier

Retirez le capot du bac.

1-7

Sommaire

Installation

Prise en mains

Configuration

Répertoir

Utilisation

Maintenance

Sécurité

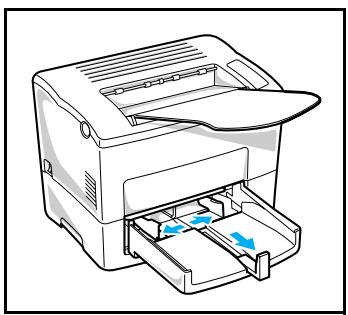

Ecartez les trois guides de format de papier.

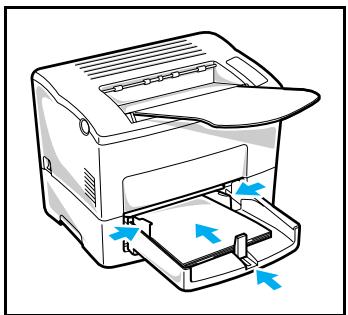

^ Placez la pile de papier dans le bac, face à imprimer vers le haut. Stabilise la pile en reglant les guides de format de papier.

Replacezlecapotsurlebac.

Installation des bacs papier supplémentaires (option)

Vous pouze augmenter la capacité de réserve de papier de votre imprimante en installerant une deuxieme et une troisieme cassette papier en option. Chaque cassette papier peut contenir jusqu'à 500 feuilles. La deuxieme et la troisieme unités de cassette sont interchangeables et peuvent porter la capacité de réserve de papier à 1250 feuilles lorsqu'elles sont toutes deux installées.

Installation de la deuxième ou de la troisième cassette papier en option

Retirez la cassette papier de son emballage.
Retirez le sac en plastique et tous les materiaux d'emballage.
Mettez le terminal hors tension, puis débranche le cordon secteur et le cable de liaison avec le scanner.

Placez la cassette papier à l'emplacement de votrechoix. Retirez le bac a papier.

Réglez l'imprimante sur la cassette papier en utilisant les broches de couplage comme guides.

Remarque : L'imprimante pèse environ 18 kg (39,7 lb) avec la deuxième unité de cassette papier installée. Le cas échéant, il est préféable d'être deux pour la soulever.

Deuxieme unite de cassette papier

Troisième unité de cassette papier

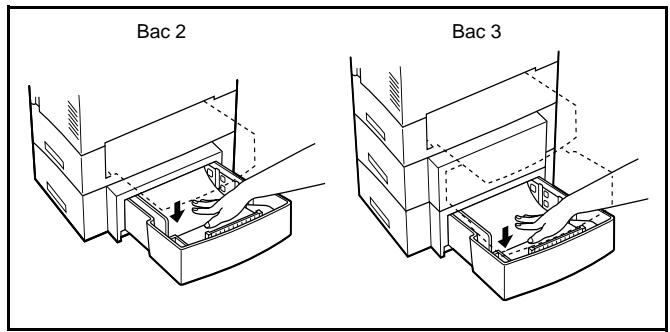

Insérer le bac 2 ou le bac 3 dans l'unité de cassette papier
Remarque : Retirez ou insérez toujours le bac 2 ou le bac 3 de l'unité de cassette papier avec les deux mains.

1-11

LE SCANNER

DéBALLAGE DU SCANNER

Vérifiez la présence des éléments suivants :

• Scanner

• Réceptacle de sortie du document original
  Cordon d'alimentation secteur
  Cordon de raccordement imprimante

• Cordon de raccordement d'alimentation imprimante

• 2 Cordons lignes téléphoniques
• Carte jauge de démarrage (carte à puce)

INSTALLATION DU SCANNER

Mise en place des éléments amovibles

Installation du réceptacle de sortie

Fixez sur le cote gauche du télécopieur le réceptacle de sortie pour le document original en enclenchant les deux ergots dans les orifices prévus à cet effet.

RACCORDEMENTS

RACCORDEMENT IMPRIMANTE

Branchez l'extrémité du cordon (3) dans la prise (F) du télécopieur et l'autre extrémité dans la prise (C) de l'imprimante.
Branchez l'extrémité du cordon secteur (2) dans la prise (A) du télécopieur et l'autre extrémité dans la prise (D) de l'imprimante.

1-13

Assurez-vous que l'interrupteur M/A est en position I (Marche).
Attention - Sur la prise (A), vous ne devez brancher, à l'aide du cordon secteur (2), que l'imprimante fournie avec l'appareil.

RACCORDEMENT TÉLÉPHONIQUE ET LAN

Dans le cas du raccordement d'un AGORIS 7120, branchez l'extrémité du cordon ligne téléphonique (4) dans la prise (E) de la ligne et l'autre extrémité sur la prise téléphonique murale.
Dans le cas du raccordement d'un AGORIS 7150, branchez l'extrémité des cordons lignes téléphoniques (4) et (5) dans les prises (E) de la ligne L1 et (J) de la ligne L2 du télécopieur et l'autre extrémité sur les prises téléphoniques murales.
Branchez l'extrémité du cordon LAN (non fourni mais disponible auprès de votre administrateur réseau) dans la prise (H) du télécopieur et l'autre extrémité sur la prise de votre réseau local dédiée à votre télécopieur.

RACCORDEMENT SECTEUR ET MISE SOUS TENSION

Attention - Reportez-vous aux consignes de sécurité représentées au chapitre Sécurité.

^ Branchez l'extrémité du cordon secteur (1) dans la prise (B) du télécopieur et l'autre extrémité sur la prise secteur murale.
Mettez l'interrupteur (G) (selon modele) sur la position 1 (Marche).

Après quelques secondes, dés que la phase de préchauffage de l'imprimante est terminée, la date et l'heure s'affichent.

Une carte à puce est livrée avec les consommables. Cette carte initiaise le système qui vous permet de connaître à tout moment le niveau de consommation des cartouches de toner.

Après avoir installé la cartouche d'impression dans l'imprimante, il est nécessaire d'informer l'appareil de ses caractéristiques.

A cet effet, la carte à puce, livrée avec l'appareil, doit être lue avant d'utiliser votre apparéil.

L'écran vous indique :

INITIALISATION

INSERCARTEJAUGE

Insérez la carte à puce (ou carte jauge) dans le lecteur en faisant attention à ce que la puce soit orientée comme indiqué sur l'illustration.

L'affichage suivant apparait sur l'écran du pupitre du scanner :

INITIALISATION

DES CONSOMMABLES?

VALIDER = OK

ANNULER = C

Lorsque la lecture est terminée, retirez la carte :

INITIALISATION

DES CONSOMMABLES

ENREGISTREE

RETIRER LA CARTE

L'opération est terminée, la carte ne sera plus demandée.

2 PRISE EN MAINS RAPIDE

PRINCIPES DE NAVIGATION

PRÉSENTATION

Le navigateur vous permet d'acceder aux menus que vous visualisez sur l'écran d'affichage.

Le navigateur

Ce navigateur, constitué de 5 touches, vous permet de vous déplacer dans les menus que propose votre apparéil.

Se déplacer dans les menus

Pour	Utilisez la touche	Symbole utilisé
Accéder au menu principal.	Menu	MENU
Sélectionner la ligne suivante d'un menu.
Sélectionner la ligne précédente d'un menu.
Passer au menu suivant.	OK	OK
Retourner au menu précédent.	C	C
Sortir du menu en cours en validant l'action en cours.		◇
Sortir du menu en cours sans valider l'action en cours.		◇

Se déplacer dans un champ de saisie

Pour	Utilisez la touche	Symbole utilisé
Se déplacer à droite ou à gauche.		← ➔
Verifier votre saisie.	OK	OK
Effacer un caractère en déplaçant le curseur sur la gauche.	←	←

Prise en mains rapide

Pour	Utilisez la touche	Symbole utilisé
Effacer un caractère à droite du curseur sans déplacer le curseur.	¢	C
Confirmer votre saisie et revenir à l'écran initial.	◇	◇

L'écran d'affichage

L'écran est constitué de 4 lignes de 20 caractères.

Lecurseur youindique la ligne selectionnee.

F--- FONCTION

1 REPERTOIRE
2 REGLAGES
3 EMISSION

Pour les menus compteant plus de trois可以选择, utilisez les flèches ou du navigateur pour faire apparaitre les lignes suivantes (cachées) du menu (4, 5, 6 etc.).

L'ACCès AUX FONCTIONS

L'accès aux fonctions peut se faire de deux façon différentes.

• Accès guidé par les menus.
• Accès direct aux fonctions.

Accès guidé par les menus

Vou pousse imprimer le guide (touche i) pour connaître le numero d'une fonction.

L'exemple suivant décrit comment entrez-vous nom pour qu'il s'imprime sur l'en-tête de vos fax (nom de cette fonction REGLAGES/VOTRE NOM).

Appuyez sur la touche MENU, le menu des fonctions apparait, déplacez le curseur , à l'aide des flèches ou du navigateur pour le positionner en face de la ligne désirée.

F--- FONCTION

1 REPERTOIRE
2 REGLAGES
3 EMISSION

Validez votrechoixenappuyant surla toucheOK.

2-3

Dans ce menu seLECTIONné, déplacez le CURSEUR , à l'aide des flèches ou du navigateur pour le positionner en face de la sous fonction désirée.

Validatez votrechoixenappuyant sur la touche OK.

Accès direct par le numéro

Vous pouvez imprimer le guide (touché i) pour connaître le numéro d'une fonction.

A partir du mode veille :

Appuyez successivement sur la touche MENU suivi du numero de la fonction désirée.

GUID DES FONCTIONS

MENUPRINCIPAL1:REPERTOIRE

Fonctions	Description de la fonction	Page
MENU: 11 - AJOUTER NOM	Entrée d'un nom dans le répertoire	p. 4-2
MENU: 12 - AJOUTER LISTE	Entrée d'une liste de diffusion	p. 4-3
MENU: 13 - MODIFIER	Modification d'une fiche du répertoire	p. 4-4
MENU: 14 - SUPPRIMER	Suppression d'une fiche du répertoire	p. 4-5
MENU: 15 - IMPRIMER	Impression du répertoire	p. 4-5
MENU: 16 - ARCHIVAGE	Archivage du répertoire sur carte à puce	p. 4-1
161 SAUVEGARDE	Sauvegarde du répertoire sur carte à puce	p. 4-1
162 RESTAURATION	Chargement du répertoire depuis carte à puce	p. 4-1
MENU: 17 - IMPORTATION	Autoriser l'importation d'un répertoire par e-mail	p. 4-7
MENU: 18 - EXPORTATION	Exportation du répertoire par e-mail	p. 4-8

MENUPRINCIPAL2:REGLAGES

Fonctions		Description de la fonction	Page
MEN : 21	- DATE HEURE	Saisie de la date et de l'heure	p. 3-1
MEN : 22	- VÔTURE NUMERO	Saisie de votre numéro	p. 3-2
MEN : 23	- VÔTURE NOM	Saisie de votre nom	p. 3-2
MEN : 24	- EMISSION	Emission
241	RAPPORT	Choix d'impression du rapport de communication(voir MENU 371)
242	EMISSION MEM	Emission depuis chargeur ou mémoire(voir MENU 372)
243	PLAGE ECO	Réglage de la plage économique (voir MENU 373)
MEN : 25	- RECEPTION	Réception

MENUPRINCIPAL2:REGLAGES

Fonctions		Description de la fonction	Page
253	REC SANS PAPIER	Acceptation des réceptions sans papier	p. 3-6
254	NÔMBRE COPIES	Nombre de copies des documents reçus	p. 3-6
255	Répondeur FAX	Activation du répondeur fax	p. 3-5
256	CODE REPOINDEUR	Sélection du code d'interrogation à distance	p. 3-5
257	RECEPTION PC	Choix pour réception PC(a.)	p. 3-7
MEN : 26	- RESEaux	Réseaux
261	RESEAU TELEPH.		p. 3-2
2611	L1 : TYPE RESEAU	Sélection du type de réseau (PUBLIC ou PRIVE)	p. 3-2
2612	L2 : TYPE RESEAU	Sélection du type de réseau (PUBLIC ou PRIVE)	p. 3-2
262	RESEAU LOCAL
2621	CONFIGURATION	Sélection du mode de configuration	p. 3-10
2622	ADRESSE IP	Adresse IP du terminal	p. 3-10
2623	MSK SS RESEAU	Masque de sous-réseau	p. 3-10
2624	PASSERELLE	Adresse de la passerelle	p. 3-11
2625	ADRESSE IEEE	Adresse IEEE du terminal	p. 3-11
2626	NOM NETBIOS 1	Nom NetBIOS numéro 1	p. 3-11
2627	NOM NETBIOS 2	Nom NetBIOS numéro 2	p. 3-11
27	- MULTICOM
271	CONFIGURATION	Paramètre de la ligne 2(L2)
272	NUMERO L2	Enregistrement du numéro de la ligne 2 (L2)	p. 3-2
MEN : 28	- IMPRIMER	Impression de la liste des régages (voir MENU 54)
MEN : 29	- TECHNIQUES	Paramètres techniques	p. 3-7

(a.) Option

MENUPRINCIPAL3:EMISSION

Fonctions		Description de la fonction	Page
MENU:31	- EMISSION FAX	Emission simple et multi destinataires	p. 5-5
MENU:32	- RELEVÉ	Demande de relève	p. 5-17
MENU:33	- DEPÔT	Mise en début	p. 5-17
MENU:34	- EMISSION BAL	Emission vers une BAL	p. 5-23
MENU:35	- RELEVÉ DE BAL	Relève d'une BAL	p. 5-24
MENU:36	- REDIFFUSION	Emission pour rediffusion	p. 3-6
MENU:37	- REGLAGES	voir MENU 24
371	RAPPORT	Choix d'impression du rapport de communication	p. 3-4
372	EMISSION MEM	Emission depuis chargeur ou mémoire	p. 3-5
373	PLAGE ECO	Réglage de la plage économique	p. 3-4

MENUPRINCIPAL4:REPONDEURFAX

Fonctions	Description de la fonction	Page
MENU: 41 - IMPRIMER	Impression des messages reçus	p. 3-6
MENU: 42 - ACTIVER	Activation du répondeur fax	p. 3-5
MENU: 43 - CODE REPONDEUR	Séléction du code d'interrogation à distance	p. 3-5

MENU PRINCIPAL 5: IMPRESSION

Fonctions	Description de la fonction	Page
MEN : 51 - GUIDE	Impression du guide	p. 5-15
MEN : 52 - JOURNAUX	Impression des journaux de communication	p. 5-15
MEN : 53 - REPERTOIRE	Impression du répertoire	p. 4-5
MEN : 54 - REGLAGES	Impression de la liste des réglages	p. 5-15
MEN : 55 - COMMANDES	Impression de la liste des commandes (voir MENU 65)
MEN : 56 - BAL	Impression de la liste des BAL (voir MENU 75)

MENPRINCIPAL6:COMMANDES

Fonctions	Description de la fonction	Page
MEN : 61 - EXECUTER	Exécution d'une commande en attente	p. 5-9
MEN : 62 - MODIFIER	Modification d'une commande en attente	p. 5-9
MEN : 63 - SUPPRIMER	Suppression d'une commande en attente	p. 5-9
MEN : 64 - IMPRIMER	Impression d'un document en attente	p. 5-9
MEN : 65 - IMPRIMER LISTE	Impression de la liste des commandes	p. 5-9

MENUPRINCIPAL7:BOITESAUXLETTRES

Fonctions	Description de la fonction	Page
MEN : 71 - INITIALISER	Création et modification d'une BAL	p. 5-22
MEN : 72 - DEPOT	Dépôt d'un document dans une BAL	p. 5-23
MEN : 73 - IMPRIMER	Impression du contenu d'une BAL	p. 5-22
MEN : 74 - SUPPRIMER	Suppression d'une BAL vide	p. 5-23
MEN : 75 - IMPRIMER LISTE	Impression de la liste des BAL	p. 5-23

MENUPRINCIPAL8:FUNCTIONSEVOLUEEES

Fonctions		Description de la fonction	Page
MENU: 80	- CALIBRAGE	Calibration du scanner	p. 6-10
MENU: 82	- VERROU	Activation du verrouillage	p. 5-18
821	CODE VERROUILLAGE	Code de verrouillage	p. 5-18
822	VERROU CLAVIER	Activation du verrouillage clavier	p. 5-18
823	VERROU NUMERO	Activation du verrouillage de numérotation	p. 5-19
824	VERROU PARAMETRES	Activation du verrouillage des paramètres Internet	p. 5-19
MENU: 83	-PREFIXE	Activation du préfixe de numérotation	p. 3-3
831	LONG. NUMERO	Longueur minimale du numéro pour envoi avec préfixe	p. 3-3
832	SAISIE PREFIXE (7120)	Saisie de la valeur du préfixe de numérotation	p. 3-3
832	PREFIX L1 (7150)	Saisie de la valeur du préfixe de numérotation	p. 3-3
833	PREFIX L2(7150)	Saisie de la valeur du préfixe de numérotation	p. 3-3
MENU: 84	- COMPTÉURS	Voir les compteurs d'activité	p. 5-16
841	PAGES IMPRIMEES	Compteur de pages imprimées	p. 5-16
842	COPIES LOCALES	Compteur copies locales	p. 5-16
843	PAGES EMISES	Compteur de pages émises	p. 5-16
844	PAGES RECUES	Compteur de pages reçues	p. 5-16
MENU: 87	- SCAN. ET IMPR.	Réglages scanners et imprimante	p. 5-12

Prise en mains rapide

MENUPRINCIPAL8:FUNCTIONSEVOLUEEES

Fonctions		Description de la fonction	Page
871	SCANNER CIS	Réglages scanner à défilament (CIS)
872	SCANNER CCD	Réglages scanner à plat (CCD)
873	IMPRIMANTE	Réglages imprimante
MEN : 88 - CONSOMMABLES		Etat des consommables	p. 6-1

MENUPRINCIPAL9:INTERNET

Fonctions		Description de la fonction	Page
MENU:91	- FOURNISSEUR	Choix du fournisseur d'accès	p. 3-12
MENU:92	- INITIALISATION		p. 3-12
921	CONNEXION	Paramètres du fournisseur d'accès à internet	p. 3-12
922	MESSAGE	Paramètres de la messagerie	p. 3-12
923	SERVEURS	Paramètres du SMTP, POP3 et DNS	p. 3-12
MENU:93	- ACCES IMMEDIATEI	Accès immédiat au fournisseur	p. 3-16
MENU:94	- REGLAGES	Réglages Internet	p. 3-13
941	TYPE CONNECTION	Choix du type de connexion	p. 3-13
942	TYPE EMISSION	Choix du type d'émission	p. 3-14
943	HEURES FIXES		p. 3-13
ou		Modification des heures de connexion	ou
PÉRIODE			p. 3-14
944	AVIS DE DEPORT	Choix d'impression d'un avis de début	p. 3-4
945	IMPRIMER	Impression des paramètres Internet	p. 3-14
MENU:95	- ENVOI E-MAIL	Emission E-Mail	p. 5-7
MENU:96	- TRI MAILS	Choix du type de réception	p. 3-14

Prise en mains rapide

3 CONFIGURATION DEVOTRE APPAREIL

PARAMÉTRAGES GÉNÉRAUX

Pour obtenir une émission et une réception de qualité, il est conseillé de paramétre correctement votre apparéil.

AVANT ÉMISSION

Date/Heure

Vous pouvez, à tout moment, modifier la date et l'heure courante de votre fax.

Pour modifier la date et l'heure :

MENU:21-REGLAGES/DATE HEURE

Entrez successivement les chiffres correspondants à la date et à l'heure désirée, (par exemple pour le 8 novembre 2002 à 9h33, appuyez sur 0,8,1,1,0,2,0,9,3,3) puis validez en appuyant sur la touche OK.

Enregistrement du nombre de la ligne 2 (modèle AGORIS 7150)

Sur votre télécopier, le numéro de FAX défini par lechioix MENU 22 des menus opérateur est implicèment affectué à la ligne 1 (L1).

Il est possible d'enregistrer le numéro de FAX correspondant à la ligne 2 (L2) de votre machine. Ce numéro est fourni à votre correspondant et figure éventuelles en tête de chaque page des documents que vous leur envoyez.

Pour enregistrer le numero de la ligne 2 (L2) de votre télécopieur :

MENU:272-REGLAGES/MULTICOM/NUMERO L2

Puis, saisissez ou modifiez le numero. Validez en appuyant sur la touche

Remarque : si le numero de la ligne 2 (L2) n'est pas définit, il prend par défaut la valeur de celui de la ligne 1 (L1).

Numéro de votre fax

Votre fax vous offre la possibilite d'imprimer son numero sur tous les fax qu'il émet, si vous aze enregistré ce numero et si vous appareil est parametré avec ENTÊTE ÉMISSION (reportez-vous au paragraphe Paramètres techniques, page 3-7)

Pour enregistrer le numero du fax :

MENU:22-REGLAGES/VOTRE NUMERO

Entrez le numero de téléphone correspondant à votre fax (20 chiffres max) puis validez-le en appuyant sur la touche OK.

Nom

Votre fax vous offre la possibilite d'imprimer votre nom sur tous les fax qu'il émet, si vous aze enregistré votre nom et si vous appareil est parametré avec ENTÉTE ÉMISSION (reportez-vous au paragraphe Paramétres techniques, page 3-7).

Pour enregistrer votre nom :

MENU:23-REGLAGES/VOTRE NOM

Entrez votre nom (20 caractères max) puis validez-le en appuyant sur la touche OK.

Type de réseau

Vous pouvez connecter pour chacune des 2 lignes téléphoniques yours fax soit a un réseau public soit a un réseau privé comme un auto commutateur téléphonique PABX. Vous devez par exemple définir le type de réseau qui vous convient.

Pour selectionner le type de réseau, parametrez les 2 lignes téléphoniques :

MENU:2611-REGLAGES/RESEAUX/RESEAU TELEPH./L1:TYPE RESEAU

MENU:2612-REGLAGES/RESEAUX/RESEAU TELEPH./L2:TYPE RESEAU

Sélectionnez l'option désirée PRIVÉ ou PUBLIC puis validez votre choix par la touche OK.

Paramétrer la ligne 1 (L1) de votre télécopier sur le réseau privé :

Appuyez sur les touches MENU 26111

Paramétrer la ligne 1 (L1) de votre télécopieur sur le réseau public :

Appuyez sur les touches MENU 26112

Paramétrer la ligne 2 (L2) de votre télécopier sur le réseau privé :

Appuyez sur les touches MENU 26121

Paramétrer la ligne 2 (2) de votre télécopieur sur le réseau public :

Appuyez sur les touches MENU 26122

Prefixelocal

Cette fonction est utilisé lorsque vous fax est installé dans un réseau privé, derrière un auto commutateur téléphonique d'entreprise. Elle vous permet de programmer l'ajout automatique d'un préfixe local (à définir), permettant ainsi de sortir automatiquement de ce réseau téléphonique d'entreprise, à la condition que :

• les numéroes internes à l'entreprise, pour lesquels le préfixe est inutile, soient des numéroes courts inférieurs à la longueur minimale (entre 4 et 6 chiffres),
• les numéroes externes, pour lesquels le préfixe est obligatoire, soient des nombres longs supérieurs ou égaux à la longueur minimale (à définir, par exemple 10 chiffres en France).

La programmation du préfixe local de votre fax compte deux étapes :

• définir la longueur minimale (ou égale) des numéries de téléphone externes à l'entreprise,
• définir le préfixe local de sortie du réseau téléphonique d'entreprise. Ce préfixe sera automatiquement ajusté des qu'un numéro externe à l'entreprise sera compose (exemple : 0/).

Attention - si vous définissez un préfixe local, vous ne devez pas insérer ce préfixe dans les numérores mémorisés dans le repertoire : il sera compose à chaque numéro.

Définir la longueur minimale

MENU:831-FONCTIONS EVOLUEES/PREFIX/LONG.NUMERO

Vou puez modifier la valeur par défaut de la longueur minimale des numéroes externes à l'entreprise et validez par la touche OK. Cette longueur minimale doit être comprise entre 1 et 30.

Définir le préfixe local (Sur modèle Agoris 7120)

MENU:832-FONCTIONS EVOLUEES/PREFIX/SAISIEPREFIX

Entrez le préfixe local de sortie du réseau téléphonique d'entreprise (5 caractères au maximum) et validez-le par la touche OK.

Définir le préfixé local (Sur modèle Agoris 7150)

MENU:832-FONCTIONS EVOLUEES/PREFIX/PREFIXL1

Entrez le préfixe local de sortie du réseau téléphonique d'entreprise (5 caractères au maximum) et validez-le par la touche OK.

MENU:833-FONCTIONS EVOLUEES/PREFIXE/PREFIXL2

Entrez le préfixe local de sortie du réseau téléphonique d'entreprise (5 caractères au maximum) et validez-le par la touche OK.

Rapport d'émission et avis de dépôt

Voupeuz imprimer un rapport d'émission pour les communications via le réseau téléphonique (RTC) ou un avis de dépôt pour les communications via Internet.

Vouaves lechoix entre plusieurs criteres pour l'impression de rapport ou d'avis de depôt :

• AVEC, un rapport est émis lorsque l'émission s'est correctement déroulée ou lorsqu'elle est définitivement abandonnée (mais il n'y a qu'un seul rapport par demande d'émission),
• SANS, pas d'émission de rapport, néanmoins votre fax répertorie dans son journal d'émission toutes les émissions réalisées (reportez-vous au paragraphe Journaux, page 5-14),
• SYSTÉMATIQUE, un rapport est imprimé à chaque tentative d'émission,
• SUR échéç, un rapport est imprimé uniquement lorsque les tentatives d'émission se sont soldées par un éché et que la demande d'émission est définitivement abandonnée.

A chaque rapport d'émission à partir de la mémoire, l'image réduite de la première page du document est automatiquement associée.

Pour selectionner le type du rapport :

MENU:241-REGLAGES/EMISSION/RAPPORT

Sélectionnez l'options désirée AVEC, SANS, SYSTÉMATIQUE ou SUR ÉCHEC et validez votrechoix par la touche OK.

Pour sélectionner le type d'avis de dépôt :

MENU:944-INTERNET/REGLAGES/AVIS DE DEPOT

^选 Sélectionnez l'option désirée AVEC, SANS, SYSTEMATIQUE ou SUR ÉCHEC et validez votrechoix par la touche OK.

Plage horsaire economique

Cette fonction vous permet de différer l'émission d'un fax aux "heures creuses" et ainsi réduire le coût de vos communications.

La plage économique, définie comme ayant un tarif plus avantageux sur le réseau téléphonique (en heures "creuses") est programmée par défaut de 18h00 à 08h00. Néanmoins vous pouvez modifier cette plage.

Modifier la plage économique

MENU:243-REGLAGES/EMISSION/PLAGEECO

Entrez les heures de la nouvelle plage économique et validez votre sélection par la touche OK.

Utiliser la plage d'horaire économique

Pour émettre en plage d'horaire économique il suffit d'appuyer sur la touche ECO au lieu d'utiliser la touche .Le fax sera émis automatiquement pendant la plage économique.

Type de chargement des documents

Vous pouzeCHOISIR le type de chargement de vos documents à l'émission :

• à partir de la mémoire, l'émission ne se fera qu'après la mise en mémoire du document et la numération. Elle permet de recuperer plus rapidement vos originaux.

Configuration de votre apparéil

• à partir du chargeur du scanner à défilament (reportez-vous au paragraphe Mise en place du document, page 5-1), l'émission se fera après la numérotation. Elle autorise l'envoi de documents volumineux (dont la taille peut dépasser la capacité de la mémoire).

Pour selectionner le type de chargement des documents :

MENU:242-REGLAGES/EMISSION/EMISSIONMEM

Sélectionnez l'option désirée Mémoire ou CHARGEUR et validez votre choix par la touche OK.

AVANT RÉCEPTION

Répondeur Fax

Le répondeur fax vous permet de garder confidentiels tous les documents en mémoire et de ne pas les imprimer systématiquèment des réception.

Levoyant "Messages Fax"permét de connaître l'état du répondeur fax:

• Allumé fixe: le répondeur est actif.
• Allumé clignotant : votre fax contient des documents en mémoire ou est en train de receivevoir des fax.
• Eteint: le répondeur est désactivement.

La confidentialité des documents reçus peut être assurée par l'utilisation d'un code d'accès de 4 chiffres. Une fois enregistré, ce code d'accès vous sera demandé pour :

• imprimer les messages fax reçus dans la mémoire de votre fax,
• activer ou désactiver le répondeur fax.

Enregistrer un code d'accès

MENU:43-REPONDEUR FAX/CODE REPONDEUR

ou

MENU:256-REGLAGES/RECEPTION/CODE REPONDEUR

Entrez le code (4 chiffres) désiré et validez-le par la touche OK.

Activer ou désactiver le répondeur

MENU:42-REPONDEURFAX/ACTIVER

ou

MENU:255-REGLAGES/RECEPTION/REPONDEUR FAX

Selectionnez l'option désirée AVEC ou SANS et validez votre choix par la touche OK.
Si vous avez enregistré un code d'accès à votre répondeur fax entrez-le et validez-le par la touche OK.

Votre répondeur fax est, soit activé et levoyant "Messages Fax" est allumé, soit désactivé et levoyant "Messages Fax" est étèint.

3-5

Imprimer les messages fax reçus en mémoire

MENU:41-REPONDEUR FAX/IMPRIMER

Si vous avez enregistré un code d'accès à votre répondeur fax entrez-le et validez-le par la touche OK.

Les documents reçus en mémoire sont imprimés.

Réception sans papier

Votre fax vous offre la possibilité d'accepter ou de refuser la réception de documents lorsque son imprimante est indisponible.

Lorsque l'imprimante de votre fax est indisponible, vous avez donc lechioix entre deux modes de réception :

• mode de réception SANS PAPIER, votre fax enregistré en mémoire les fax reçus,
• mode de réception AVEC PAPIER, votre fax refuse les appelents.

Pour selectionner le mode de reception :

MENU:253-REGLAGES/RECEPTION/REC SANS PAPIER

Sélectionnez l'option désirée AVEC PAPIER ou SANS PAPIER et validez votre choix par la touche OK.

Remarque : Le manque de papier est indiqué par un bip sonore et un message à l'écran.

Les fax reçus sont alors conservés en mémoire (icône "Messages Fax" clignotant) pour être imprimés lorsqu'elles mises à disposition de papier.

Nombre de copies

Vous pouvez imprimer en plusieurs exemplaires (1 à 99) les documents reçus.

Pour régler le nombre d'exemplaire de chaque document reçu :

MENU:254-REGLAGES/RECEPTION/NOMBRE COPIES

Entrez le chiffre désiré, correspondant au nombre de copies souhaité et validez-le par la touche OK.

A chaque réception de document, votre fax vous imprimera le nombre de copies que vous avez défini.

Rediffusion

Vouaves la possibilité de demander à partir de votre fax (initiateur) la rediffusion d'un document, c'est-à-dire de transmettre un document à vos correspondants par l'intermédiaire d'un fax distant et selon une liste de diffusion précise.

Pour ceci, le fax initiateur et le fax distant doivent tous les deux disposer de la fonction de rediffusion.

Pour rediffuser vous devez donc fournir au fax distant, le document à transmettre et le numéro de la liste de diffusion. Le fax distant se charge ensuite d'émettre ce document vers tous les correspondants appartenant à la liste de diffusion désignée.

Une fois la rediffusion activée et dés que le document est réceptionné par le fax distant, ce document est tout d'abord imprimé avant d'être ré-emis vers tous les correspondants de la liste.

Pour activer une rediffusion depuis votre fax :

Mettez en place le document à rediffuser (reportez-vous au paragraphe Mise en place du document, page 5-1).
Sélectionnez MENU 36 - EMISSION / REDIFFUSION et validez votre choix par la touche OK.
Entrez le numero du fax distant vers lequel vous allez activer une rediffusion ou choisissez votre mode de numérotation (reportez-vous au paragraphe Numéroter, page 5-3) et validez par la touche OK.
Entrez le numero de la liste de rediffusion que doit utiliser le fax distant et validez par la touche OK.
Vous pouvez entrer a cotoé de l'houre courante, l'houre à laquelle vous désirez émettre le document puis validez par la touche OK.
Vous pouvez selectionner le type du chargement, CHARGEUR ou MÉMOIRE puis validez par la touche OK.
Voupez entre le nombre de pages du document devant etre émis.
-Validez l'activation de la rediffusion en appuyant sur la touche

Le document présente dans le chargeur est émis immédiatement ou ultérieurement (selon votrechoix) vers le fax distant qui se chargerà de la rediffusion.

Réception Fax ou PC (Option)

Si vous disposez du kit PC, ce menu vous permet de selectionner l'appareil receptionnant les documents :

• le fax,
• le PC,
• le PC s'il est disponible sinon le fax.

Pour plus de détail, reportez-vous au manuel d'utilisation fourni avec ce kit.

PARAMÉTRES TECHNIQUES

Votre fax est déjà paramétré par défaut lorsque vous le réceptionné. Cependant vous pouvez l'adapter à vos besoinibles exacts en régliant les paramétres techniques.

Pour régler les paramètres techniques :

MENU:29-REGLAGES/TECHNIQUES

Selectionnez le paramètre désire et validez par la touche Ok.

A l'aide des touches ou , modifiez le réglage du paramètre désiré en vous reportant au tableau ci-après puis validez par la touche OK.

Paramètre	Réglage	Signification
1 - MODE D'ANALYSE	1 - NORMAL2 - FIN3 - SFIN4 - PHOTO	Valeur par défaut de la résolution d'analyse des documents à émettre.
2 - ENTETÉ ÉMISSION	1 - AVEC2 - SANS	Si ce paramètre est actif tous les documents reçus par vos correspondants seront imprimés avec un entête comprenant votre nom, votre numéro, la date et le nombre de page.
3 - VITESSE ÉMISSION	1 - 336002 - 144003 - 120004 - 96005 - 72006 - 48007 - 2400	Choix de la vitesse d'émission.Si la qualité des lignes téléphonique sont bonnes (adaptées, sans écho), les communications s'effectuent généralement à la vitesse maximale.Cependant, il peut être nécessaire de limiter la vitesse d'émission pour certaines communications.
4 - ANTI ECHO	1 - AVEC2 - SANS	Si ce paramètre est actif, l'écho en ligne sera attenué en communication longue distance.
6 - MODE OUTRE-MER	1 - AVEC2 - SANS	Pour certains appeals longues distances (satellites), l'écho en ligne peut donc la communication difficile.
7 - AFFICHAGE EN COM	1 - VITESSE2 - NUMERO PAGE	Choix entre l'affichage de la vitesse de communication et le numéro de la page en cours de transmission.
8 - MISE EN VEILLE	1 - SANS2 - DELAI 5 MINUTES3 - DELAI 15 MINUTES4 - DELAI 30 MINUTES5 - PLAGE HORAIRE	Choix du déliat pour la mise en voilde de l'imprimante. Au bout du déliat (en minutes) de NON'utilisation ou pendant la plage horaire de votrechioix, l'imprimante se met en voille.
10 - ENTÊTE RÉCEPTION	1 - AVEC2 - SANS	Si ce paramètre est actif, tous les documents reçus par votre télécopieur seront imprimés avec un entête comprenant le nom et le numéro de l'émetteur (si disponible) ainsi que la date d'impression de votre télécopieur et le nombre de pages.
11 - VITESSE RÉCEPTION	1 - 336002 - 144003 - 96004 - 48005 - 2400	Choix de la vitesse de réception.Si la qualité des lignes téléphoniques sont bonnes (adaptées, sans écho), les communications s'effectuant généralement à la vitesse maximale.Cependant, il peut être nécessaire de limiter la vitesse de réception pour certaines communications.
12 - NB SONNERIES	2 à 9	Nombre de sonneries pour déclencher automatiquement votre appariel.

Configuration de votre apparéil

Paramètre	Réglage	Signification
20 - CORRECTION ERREUR	1 - AVEC2 - SANS	Actif, ce paramètre permet de corriger les erreurs de communication dues à une ligne téléphonique perturbée. Ce paramètre est utilisé quand les lignes sont de faible niveau ou sont bruitées. En contrepartie, les temps d'émission peuvent être plus longs.
71 - INTERNET ACTIF	1 - 7 JOURS SUR 72 - LUNDI A VENDREDI	Permet deCHOISIR entre une connexion automatique 7 jours sur 7 ou du lundi au vendredi seulement, (ce qui permet d'eviter les connexions le week-end).
72 - VITESSE DATA	1 - 560002 - 336003 - 144004 - 120005 - 96006 - 72007 - 48008 - 24009 - 1200	Choix de la vitesse maximale de communication Internet. Si la qualité des lignes téléphoniques sont bonnes (adaptées sans écho), les communications s'effectuent généralement à la vitesse maximale.Cependant, il peut être nécessaire de limiter la vitesse pour certaines communications Internet (mauvaise qualité de ligne ou configuration du fournisseur d'accès).
73 - ENRICHIR E-MAIL	1 - AVEC2 - SANS	Actif, ce paramètre permet, lors d'une communication, d'enregistrer automatiquement dans le répertoire l'adresse Internet (si elle existe) d'un correspondant fax.
74 - EFFACEMENT BAL	1 - AVEC2 - SANS	Lorsque le télécopier reçoit un e-mail avec une piece jointe informatique qu'il ne sait pastraits, il efface le message de la BAL du fournisseur d'accès, il imprime et transmet à l'émetteur du message, un avis de non compréhension.Sur réception d'un e-mail, le télécopier ne détruit pas le message de la BAL, il imprime un avis de non compréhension vous demandant de récapérez ce message à l'aide de votre équipement informatique.Ce paramètre n'a de sens que si vous posséez un équipement informatique. L'espace mémoire que vous offreitez fournisseur d'accès est limité, si vous ne videz pas votre BAL, vous risquez de la saturer à long terme et d'empêcher la réception de tout nouveau message.
75 - P.JOINTE TEXTE	1 - AVEC2 - SANS	Traitement ou non et impression des Pièces Jointes texte dans les documents Internet reçus.

Votre F@x^TM Internet apparait a une nouvelle generation de fax que vous integrez a votre réseau local, comme vous le feriez d'un PC. En effet, grâce a sa carte d'acces réseau local integree, vous pouze désormais envoyer vos documents via un serveur de messagerie local SMTP/POP3 (en interne ou en externe selon les réglages de votre serveur de messagerie).

Pour bénéficier de toutes les options réseau disponibles, vous devez effectuer les réglages suivants, décrits dans les sections ci-dessous:

• les réglages réseau local, pour intégrer votre fax à votre réseau local,
• les réglages de messagerie, pour que tous vos fax et e-mails soient automatiquement gérés par votre serveur de messagerie,

Attention - Bien qu'étant assez simples, les réglages réseau nécessitant parfois une bonne connaissance de votre configuration informatique. Si une personne l'administré dans votre société, nous vous conseillons de faire appel à elle pour les paramétrages décrits ci-dessous.

Configuration automatique

Il est conseilé d'effectuer une configuration manuelle de votre F@x^TM Internet. Toutefois, la configuration automatique des paramètres réseau local peut être envisagée si vous disposez, sur leur réseau local, d'un serveur DHCP ou BOOTP qui peut attribuer dynamiquement des adresses aux périhériques prêtsents sur le LAN.

Pour configurer automatiquement les paramètres réseau local,

MENU:2621-REGLAGES/RESEaux/RESEAU LOCAL/CONFIGURATION

Choisissez AUTO, puis validez par OK. Le F@xTM Internet recherche sur le réseau local un serveur DHCP ou BOOTP qui peut lui attribuer dynamiquement ses paramétres (affichage du message AUTOCONF, EN COURS).
Vérifiez, lorsque le message AUTOCONF. EN COURS n'est plus affchéé, que les paramètres Adresse IP, Masque sous-réseau et Adresse de la passerelle sont bien renseignés. Si ce n'est pas le cas, vous doivent effectuer une configuration manuelle (voir ci-dessous).

Configuration manuelle

Pour configurer votre F@x^TM Internet manuellement, vous devez disposcer des informations habituelles permettant de paramétrer un périphérique (adresse IP, masque sous-réseau et adresse de passerelle).

Pour configurer manuellement les paramètres réseau local,

MENU:2621-REGLAGES/RESEAUX/RESEAU LOCAL/CONFIGURATION

Choisissez MANUEL,uis validez par OK.

Adresse IP

MENU:2622-REGLAGES/RESEAUX/RESEAU LOCAL/ADRESSE IP

Saisissez l'adresse IP de votre F@x^TM Internet, puis validez par Ok.

Masque sous-réseau

MENU:2623-REGLAGES/RESEAUX/RESEAU LOCAL/MSKSSRSEAU

Saisissez le masque sous-réseau de votre F@x^TM Internet, puis validez par OK.

3-10

Adresse de la passerelle

MENU:2624-REGLAGES/RESEAUX/RESEAU LOCAL/PASSERELLE

Saisissez l'adresse IP de la passerelle réseau, puis validez par OK.

Adresse IEEE (ou adresse Ethernet)

MENU:2625-REGLAGES/RESEAUX/RESEAU LOCAL/ADRESSE IEEE

La carte Ethernet de votre fax contient déjà une adresse IEEE que vous ne pouvez pas modifier, mais que vous pouvez consulter.

Noms Netbios

Ces noms, utilisables avec les options réseau, permettent d'identifier votre F@x^TM Internet depuis un PC connecté sur un réseau local (par exemple avec le nom "IMP-RESEAU-1").

MENU:2626-REGLAGES/RESEAUX/RESEAU LOCAL/NOM NETBIOS1

MENU:2627-REGLAGES/RESEAUX/RESEAU LOCAL/NOM NETBIOS 2

Saisissez le nom choisi (15 caractères maximum) puis validez par Ok.

MESSAGE ET INTERNET

Votre F@x^TM Internet vous permet d'envoyer et de receivevoir des documents et des E-mails de correspondants du monde entier via le réseau Internet.

Un E-mail est un message électronique envoyé par Internet, vers une adresse E-mail (qui est une boîte aux lettres Internet personnelle).

L'accès à Internet est possible grâce à un fournisseur d'accès Internet. Ce dernier met à disposition un serveur ou système informatique, auquel vous pouvez acceder par votre ligne téléphonique et ainsi vous connecter à Internet et acceder à votre boîte aux lettres Internet.

Avant de pouvoir émettre dans le monde entier, vous devez :

• avoir souscrit un abonnement Internet auprès d'un fournisseur d'accès,
• avoir vérifié que tous les paramètres d'initialisation sont conformes aux indications fournies par ce fournisseur d'accès,
• avoir effectué, si nécessaire, les réglages pour l'accès à Internet.

Ensuite, vous pourrez vous connecter à Internet via votre fournisseur d'accès pour envoyer et recevoir des fax-Internet ou des E-mails. Ces deux opérations seront réalisées au cours d'une connexion à Internet.

PARAMÉTRES D'INITIALISATION

Voudevezdéfinir,ou au moins vérifier tous les paramètres d'initialisation qui permettent de vous identifier sur le réseau internet. Ils vous sont fournis par votre fournisseur d'accès à internet dans que vous abonnement est enregistré.

Ces paramètres d'initialisation sont divisés en 3 catégories :

• connexions, permettant de définir le numero d'appoint, l'identifient de connexion et le mot de passage (MDP) de connexion (non visible à l'écran),
• messagerie, permettant de définir l'identifant de messagerie, le mot de passer (MDP) de messagerie et l'adresse E-mail,
• serveurs, permettant de définir l'adresse IP des serveurs SMTP (émission) et POP3 (réception dans votre boîte auxlettres) sur Internet et l'adresse des serveurs DNS PRINCIPAL et DNS SECONDAIRE. Cette adresse est constituée de 4 groupes de 3 chiffres maximum séparés par des points.

Lorsque le fournisseur d'accès est AUTRE, les paramètres serveurs sont automatiquement proposés après les paramètres de connexion et de messagerie.

Accès aux paramètres de connexion et de messagerie

MENU:91-INTERNET/FOURNISSEUR

Sélectionnez le fournisseur Internet dans la liste proposée SANS ACCÉS, WANADOO ACCÉS LIBRE, WANADOO INTEGRALE, OLEANE, AUTRE (pour tout fournisseur n'apparaissant pas dans la liste) ou RÉSEAU LOCAL puis validez par la touche OK.

Le可以选择 Sans ACCES vous permit d'inhibier les fonctions Internet de votre apparéil.

MENU:921-INTERNET/INITIALISATION/CONNEXION

Entrez le NUMERO D'APPEL puis validez par la touche OK.
Entrez l'IDENTIFIANT connexion¹ puis validez par la touche OK.
EntrezleMOTDE PASSEconnexionpuisvalidezparla toucheOK.
MENU:922-INTERNET/INITIALISATION/MESSAGERIE
Entrez l'IDENTIFIANT Messagerie puis validez par la touche OK.
Entrez le MOT DE PASSE messagerie puis validez par la touche OK.
Entrez l'ADRESSE E-MAIL puis validez par la touche OK.

Accès aux paramètres des serveurs

MENU:923-INTERNET/INITIALISATION/SERVEURS

Entrez le SERVEUR SMTP puis validez par la touche OK.
Entrez le SERVEUR POP3 puis validez par la touche OK.
Entrez le DNS PRINCIPAL puis validez par la touche OK.
Entrez le DNS SECONDAIRE puis validez par la touche OK.

RéGLAGES

Les réglages sont divisés en plusieurs catégories :

• les réglages courants définissant le type et la fréquence de connexion à Internet ainsi que le type d'émission de vos documents,
• le tri des mails reçus définissant le mode de traitement des E-mails stockés dans votre boîte aux lettres Internet,

Réglages courants

Vous disposez de deux sortes de réglages qui vous permettent de définir :

• le type et la fréquence de connexion à votre fournisseur Internet.

SUR HEURES FIXES	Une connexion Internet est établie chaque jour à 09h00, 12h30 et 17h00a (valeurs par défaut).
PÉRIODIQUES	Une connexion Internet est établie toutes les trois heuresa. (valeur par défaut).
À LA DEMANDE	La connexion à Internet est établie à votre demande par un ACCES IMMEDIATE (reportez-vous au paragraph Connexion Internet, page 3-15).

a. Pour évitier de saturer l'accès à Internet, la connexion automatique se fera en réalité entre plus et moins 12 minutes autour de l'heure de reference

• le type d'émission via le réseau Internet.

IMMÉDIATE	L'émission du document sera immédiate lors de chaque demande d'émission.
LORS DE ConnEXIONS	Les émissions se feront uniquement lors des connexions programmesées SUR HEURES FIXES ou PÉRIODIQUES.

Vous pouvez, à tout moment, connaître l'etat des réglages de votre apparéil en les imprimant.

Accès au besoin du type de connexion

MENU:941-INTERNET/REGLAGES/TYPECONNEXION

Sélectionnez une des options de connexion SUR HEURES FIXES, PÉRIODIQUES ou A LA DEMANDE puis validez par la touche OK.

Le mode SUR HEURES FIXES étant selectionné, selectionnez l'heure à modifier ou à annuler.

^ Appuyez sur les touches # ou ou pour annuler l'heure.

Entrez la nouvelle heures de connexion, en utilisant le clavier numérique et validez par la touche OK.

Une connexion Internet est établie chaque jour à 09h00, 12h30 et 17h00 (valeurs par défaut).

Modification de la période de connexion (type PÉRIODIQUES)

MENU:943-INTERNET/REGLAGES/PERiode

Le mode PÉRIODIQUES étant sélectionné, entrez la nouvelle période de connexion en utilisant le clavier numérique (valeur comprise entre 00h01 et 23h59) et validez par la touche OK.

Une connexion Internet est établie toutes les trois heures (valeur par défaut).

Accès au besoin du type d'émission

MENU:942-INTERNET/REGLAGES/TYPE EMISSION

Sélectionnez une des options d'émission IMMÉDIATE ou LORS DE CONNECTIONS puis validez par la touche OK.

Accès à l'impression des réglages Internet

MENU:945-INTERNET/REGLAGES/IMPRIMER

Les réglages Internet sont imprimés.

Ces réglages peuvent aussi être imprimés avec tous les autres réglages de votre apparéil (reportez-vous au paragraph Impression des réglages, page 5-15).

Tri des mails

Cette fonction vous permet deCHOISIR le mode de traitement des documents Internet stockés dans.
votre boite aux lettres Internet.

Vouaveslechoixentre troissospotibilities：

• F@x SEUL, perpetualant de relever et d'imprimer les E-mails sur voitre telercopier,
• PC SEUL, permettant de conserver vos E-mails dans votre boîte auxlettres pour une utilisation ultérieure avec un ordinateur (donc pas de relève possible de ces E-mails),

• PARTAGE PC permittant :

• si PC et fax ont deux adresses différentes, de transférer tous les mails ou seulement ceux avec pièces jointes inexploitables vers un PC,

• si PC et fax partagent la même adresse, d'utiliser le fax comme imprimante d'E-mails pour le compte du PC.

Mode F@x seul

MENU:96-INTERNET/TRIMAILS

Sélectionnez l'options F@x seul puis validez par la touche OK.

Tous les E-mails sont reliés et imprimés.

Mode PC seul

MENU:96-INTERNET/TRIMAILS

Sélectionné l'option PC SEUL puis validez par la touche OK.

Les E-mails ne sont ni reliés ni imprimés et ils pourront être exploités par un ordinateur.

Après chaque connexion, le nombre d'E-mails présents dans votre boîte auxlettres Internet est affché à l'écran.

Mode Partage PC

MENU:96-INTERNET/TRIMAILS

Sélectionné 1'option PARTAGE PC puis validez par la touche OK.

Vous pouze alors désirer de transférer vos E-mails vers un PC ou d'utiliser le fax comme imprimante d'E-mails.

Pour transférer les E-mails vers un PC :

Sélectionnéz l'options AVEC ENVOI PC et validez par la touche OK.
Saisissez l'adresse E-mail de l'ordinateur vers lequel vous désirez transférer vos E-mails puis validez par la touche OK.
Selectionnez l'options désirée selon le tableau ci-après et validez par la touche OK.

Menu	Description
TOUS LES MAILS	Tous les E-mails sont à transférer sur le PC.
PJ INEXPLOITABLES	Le fax relève et imprime les E-mails exploitables et transfère vers la boîte aux lettres du PC les E-mails avec des P.J. qu'il ne sait pas exploiter.

Pour utiliser le fax comme imprimante d'E-mails :

Sélectionnez l'options SANS ENVOI PC et validez par la touche OK.
Selectionnez l'options désirée selon le tableau ci-après et validez par la touche OK.

Menu	Description
AVEC EFFACEMENT	Les E-mails déjà exploités et lisibles par le fax (sans PJ inexploitables) sont effacés, après impression sur le fax.
SANS EFFACEMENT	Les E-mails déjà exploités et lisibles par le fax ne sont pas effacés.

Après chaque connexion, le nombre d'E-mails encore Presents dans votre boîte auxlettres Internet est affiché à l'écran.

CONNEXION INTERNET

Une connexion à Internet se fait via un fournisseur d'accès. Elle permet à la fois d'émettre et de receivevoir des documents pendant la même connexion.

Une connexion se déroule de la façon suivante :

• Emission vers la (ou les) boîte(s) aux lettres Internet de votre (ou vos) correspondant(s) de tous les fax-Internet en attente d'émission.

Si le destinataire de votre envoi est un ordinateur, le fax émis sera reçu comme piece jointe d'un E-Mail.

• Réception de tous les fax-Internet et E-Mails déposés dans votre boîte auxlettres Internet personnelle.

Vous pouvez vous connecter immédiatement ou automatiquement selon des périodes ou des heures programmes. Le déclenchement d'une connexion programmée à Internet dépend des réglages courants programmes sur votre apparéil.

Connexion immediate à Internet

Vous disposez de deux methodes pour vous connecter immidiatement a Internet :

Acces par le Menu.

MENU:93-INTERNET/ACCESIMMEDIATE

Acces direct.

Appuyez deux fois sur la touche @.

Connexion programmée

Le déclenchement d'une connexion programmée à Internet dépend de la programmation de votre apparéil et plus particulièrement des réglages courants (reportez-vous au paragraphe Réglages courants, page 3-13).

INHIBER LA FONCTION INTERNET

Si vous ne souhaitez pas utiliser les fonctions Internet :

MENU:91-INTERNET/FOURNISSEUR

Sélectionnez SANS ACCÉS dans la liste de fournisseurs Internet puis validez par la touche OK.

4 RÉPERTOIRE

Votre fax vous offre la possibilité de vous constituer un réseau en mémorisant des fiches de correspondants ainsi que des listedes de correspondants que vous aurez créées.

• Vous dispose de 250 fiches de correspondants vous permettant d'enregistrer les noms de vos correspondants et leurs coordonnées.
• Vous pouvez aussi grouper plusieurs correspondants afin de constituer jusqu'à 32 listedes de correspondants.

Une liste de correspondants est constituée à partir des fiches de correspondants déjà enregistrées.

Pour toute fiche ou toute liste de correspondants, vous pouvez :

• creer,
• consulter,
• modifier le contenu,
• supprimer,
• imprimer le repertoire.

Vouavesau possibilitéde sauvegarderpuissinecessaire de restaurervoirepertoire.Pourelacuyousdevezyouprocuerrapurssdevoterelevendeurl'option"kitdesauegarde".Vouerauxalorsaccesaux fonctions161et162(reportez-vousau paragrapheGuide desfonctions，page2-4).

CREATION DE FICHES DE CORRESPONDANTS

Pour chaque fiche de correspondant, renseignez les champs listedes ci-après, mais seuls les champson, tel ou adresse E-Mail sont à renseigner obligatoirement :

• Nom du correspondant,
• TEL, numero de fax du correspondant,
• adresse E-MAIL, par exemple : [e-mail],

• NUMERO ATTRIBUÉ à la fiche, ce numéro est attribué automatiquement par le fax, il vous permettra un accès rapide au réseau,

• VITESSE d'émission des fax, vous pouvez désirir, pour chaque correspondant, la vitesse de transmission des fax que vous lui enverrez. Les vitesse disponibles sont 2400, 4800, 7200, 9600, 12000, 14400 et 33600 bits par seconde. Pour une ligne téléphonique de bonne qualité, soit bien adaptée et sans écho, la vitesse maximale est utilisable,

Pour un correspondant dont les deux champs TEL et E-MAIL sont renseignés, c'est la touche de validation (ou @) qui détermine si le document est envoyé via le réseau téléphonique ou via Internet.

AJOUTER UNE FICHE

MENU:11-REPERTOIRE/AJOUTER NOM

Remarque

Unouvelle fiche de correspondant est creee, completez-la en entrant tout d'abord le nom du correspondant puis validez par la touche OK.

A tout moment, pendant l'ajout d'une fiche ou d'une liste de correspondants vous pouvez renconcer à sa création en appuyant sur la touche .

Entrez le numero de téléphone du fax¹ du correspondant.
Entrez l'adresse E-Mail du correspondant.
Un numero attribué à votre correspondant apparait automatiquement à l'écran, si ce nombre ne vous convient pas, vous pouvez le modifier en entrant un autre numero libre puis validez par la touche OK.
Sélectionnez, si besoin, la vitesse d'émission appropriée pour les fax destinés à votre correspondant puis validez votre choix par la touche OK.

Une liste de correspondants est constituée à partir des fiches de correspondants qui sont déjà enregistrées.

Pour chaque liste de correspondants renseignez les champs suivants :

• NOM de la liste,
• NUMERO ATTRIBUÉ à la liste, ce numéro est attribué automatiquement par le fax. Il vous permettra un accès rapide au repertoire,
• COMPOSITION LISTE, ce champ donne la liste des numérios attribués aux fiches de correspondants faisant partie de la liste,
• NUMERO LISTE, un numero permit d'identifier la liste ainsi constituée qui est répertoriée sous la forme (L).

Une liste peut être constituée de correspondants fax et de correspondants Internet.

Le même correspondant peut faire partie de plusieurslists.

Attention - Il n'est pas possible d'inclure une liste de correspondants dans une autre liste de correspondants.

AJOUTER UNE LISTE

MENU:12-REPERTOIRE/AJOUTER LISTE

Unenouvelleselide de correspondantsestcreee,compleez-la enentrant toutd'abord le nom de la listepuis validerzpar latouche OK.

Remarque

: A tout moment, pendant l'ajout d'une fiche ou d'une liste de correspondants vous pouvez renconcer à sa création en appuyant sur la touche
Un numero attribué à votre liste apparaît automatiquement à l'écran. Si ce nombre ne vous convient pas, vous pouvez le modifier en entrant un autre numero libre, puis validez par la touche OK.
Le curseur étant sur COMPOSITION LISTE, appuyez sur la touche

Le champ vide COMPOSER LISTE apparait, vous devez le compléter par les numérios attribués des fiches de correspondants faisant partie de cette liste.

Vous disposez alors de trois façons, détaillées dans le tableau ci-après, pour sélectionner et ainsi inclure un ou des correspondants à votre liste puis validez votre choix de correspondants par la touche OK.

A partir du ...	Procedure
nom du correspondant	Entrez à l'aide du clavier alphabetique, les premières lettres du nom de votre correspondant, ajoutez des lettres jusqu'à l'affichage complet du nom du correspondant désiré.
numéro attribué du correspondant	Entrez directement le numéro attribué du correspondant désiré.
répertoire des correspondants	Appuyez sur la touche puis sélectionnez le correspondant désiré parmi ceux qui sont enregistrés.

Pour tous les autres correspondants devant faire partie de cette liste, repêze cette dernière étape puis validez la composition de la liste par la touche OK.
Le numero attribué à la liste apparaît automatiquement à l'écran. Si ce numéro ne vous convient pas, vous pouvez le modifier en entrant un autre número libre puis validez par la touche OK.

AJOUTER OU SUPPRIMER UN CORRESPONDANT D'UNE LISTE

MENU:13-REPERTOIRE/MODIFIER

Sélectionnez la liste de correspondants désirée (L) et validez ce besoin par la touche OK.
^选 Sélectionnez le menu COMPOSITION LISTE et appuyez sur la touche pour faire apparaitre le champ COMPOSER LISTE et ajoutez ou supprimez le correspondant comme détaillé dans le tableau ci-après :

Pour ...	Procedure
ajouter	Entrez le numéro attribué du correspondant à ajouter et validez par la touche OK. Répétez cette dernière étape autant de fois qu'il y a de correspondants à ajouter.
supprimer	A l'aide des touches « ou », positionnez-vous sur le numéro à supprimer. Appuyez sur la touche C afin de supprimer le numéro attribué de la liste. Répétez ces 3 dernières étapes autant de fois qu'il y a de correspondants à supprimer de la liste.

Validez la nouvelle liste de correspondants en appuyant sur la touche

CONSULTER UNE FICHE OU UNE LISTE

Appuyez sur la touche

Le repertoire s'affiche, classé par ordre alphétique.

Sélectionnez le correspondant ou la liste de correspondants (L) désiré(e)s.

MODIFIER UNE FICHE OU UNE LISTE

MENU:13-REPERTOIRE/MODIFIER

Le repertoire s'affiche, classé par ordre alphabetique,

Sélectionnez le correspondant ou la liste de correspondants (L) et validez par la touche OK.

Modifiez le ou les champs désirsés de la fiche du correspondant ou de la liste des correspondants et validez chaque modification de champ par la touche OK.

Remarque : Vous pouvez valider votre modification en appuyant sur la touche , mais dans ce cas vous sortez du menu et vous n'avez pas acces aux champs suivants

SUPPRIMERUNEFICHEOUUNELISTE

MENU:14-REPERTOIRE/SUPPRIMER

Le repertoire s'affiche, classe par ordre alphabetique.

Sélectionnez le correspondant ou la liste de correspondants (L) à supprimer et validerez par la touche OK.
Appuyez a nouveau sur la touche OK pour confirmer votre suppression.

La fiche ou la liste est supprimée du repertoire.

IMPRIMER LE RÉPERTOIRE

Vou puevez imprimer tous les numéroes mémorisés dans le repertoire, complenant tous les correspondants et toutes les listes des correspondants existants.

Pour imprimer le repertoire.

MENU:15-REPERTOIRE/IMPRIMER

Le repertoire s'imprime, classe par ordre alphabétique.

IMPORTATION D'UN RÉPERTOIRE

Vou puevez importer sur votre fax un réseau existant sous forme de fichier informatique. Celui-ci doit neanmoins etre caractérisé par une syntaxe spécifique et ne pas composer plus de 250 entrées.

Ce fichier informatique est reçu et traité en tant que piece jointe d'un e-mail. Le support servant à l'importation du repertoire est donc la messagerie.

Attention - Importer un repertoire efface intégralement le repertoire existant.

CHAMPS DU FICHIER

Le fichier informatique contenant les informations du repertoire doit comprendre cinq champs par ligne, séparés du suivant par un signe unique dans tout le fichier (une tabulation, une virgule ou un point-virgule). Chaque ligne est séparée de la suivante par un retour chariot.

Champs	Contenus
Nom	Nom unique dans votre réseau, d'une longueur maximale de 20 caractères. Ce champ est obligatoire. N'utilise jamais le signe séparateur dans la saisie du nom du correspondant.
Numéro de fax	Sans espace ni point, le numéro de fax de votre correspondant peut composerter jusqu'à 30 caractères (y compris les signes * et #). Ce champ peut être vide, par exemple s'il s'agit d'un correspondant à qui vous n'enjoyez que des messages par e-mail et jamais par fax.
Adresse e-mail	D'un maximum de 80 caractères, l'adresse e-mail de votre correspondant ne doit pas non plus composer le signe séparateur utilisé dans le fjichier. Tous les caractères sont acceptés pour ce champ, qui peut également être vide.
Touché de raccourci	Lettre majuscule de A à Z, unique dans tout le réseau, associée à un correspondant spécifique et qui permet de leLECTIONnerrapidement. Comme les deux précédents, ce champ peut être vide.
Vitesse	Vitesse d'émission de vos fax sur RTC. Si vous n'en spécifiez pas, la vitesse par défaut est la vitesse maximale. Ce champ peut être vide si toutes vos communications fax sont générées par un serveur de fax.

Attention - Au moins un des champs Numéro de fax ou Adresse e-mail doit être renseigné. Pour obtenir une ligne vide, saisissez 4 séparateurs d'affilée.

Example :

Dupont;0123456789;[e-mail];D;8

Durand;01987654321;;8

Dutilleul;0123469874;[e-mail];U;8

Remarque : @ signifie qu'aucune touche associée n'est attribuée à l'entrée.

La vitesse est codée sur un chiffre avec le tableau de correspondance suivant:

Vitesse	Chiffre-code
600	7
1200	6
2400	5
4800	4
7200	3
9600	2
12000	1
14400	0
33600	8

Attention - Vous doivent toutes saïrisir le signe séparateur, même si l'un des champs est vide. Ainsi, dans l'exemple ci-dessus, dans lequel le séparateur est le point-virgule, ni l'adresse e-mail ni la touche de raccourci n'ont été spécifiées pour le correspondant « Durand »

PROCEDURE

Pour importer le repertoire,

MENU:17-REPERTOIRE/IMPORTATION

Sélectionnez AVEC pour autoriser l'importation d'un repertoire.
Sur un PC, préparez votre réseau dans un fisier dont la syntaxe correspond à celle décrite ci-dessus. Pour être reconnu comme étant un réseau, le nom de votre fisier doit impératifement contirir le terme directory et avoir une extension .csv, par exemple : dupontdirectroy01.csv, durantdirectory.csv ou plus simplement directory.csv.
Prepazar ensuite un e-mail auquel vous joignez votre fichier, saisissez l'adresse e-mail de leur fax LAN, et envoyez votre message via votre serveur de messagerie.
Votr fax LAN va receivevoir le mail contenant le repertoire lors d'une connexion au serveur de messagerie et integrer votre filchier à son repertoire.
Répétez l'opération autant de fois que nécessaire, par exemple pour-disposer des mêmes répertoires sur tous vos fax LAN si vous en avez plusieurs.

Attention - Importer un repertoire efface intégralement le repertoire existant. Lorsque vous fax dispose d'un repertoire complet, nous vous conseillons de verrouiller l'importation si vous souhaitez protéger les données résident sur le fax.

Pourverrouillerl'importation,

MENU:17-REPERTOIRE/IMPORTATION

Sélectionnez SANS pour interdire l'importation d'un repertoire.

EXPORTATION D'UN RÉPERTOIRE

Vous pouvez également exporter le repertoire lié隣 sur vos fax sous forme de fichier xtete, et l'envoyer a n'importe quel client de messagerie (PC ou fax), qui le receives comme piece jointe a un e-mail, intitulée directoryxxx.csv.

Pour exporter le repertoire,

MENU:18-REPERTOIRE/EXPORTATION

Saisissez l'adresse e-mail du PC ou d'un autre fax vers lequel vous souhaitez exporter le repertoire de correspondants. Vous pouvez exporter le repertoire vers plusieurs fax en même temps (reportez-vous au paragraphe Numéroter, page 5-3).
Validez par OK.
Répétez l'opération autant de fois que nécessaire, par exemple pour-disposer des mêmes répertoires sur tous vos fax si vous en avez plusieurs, ou pour envoyer le même fichier à plusieurs utilisateurs PC de votre réseau local.

5 UTILISATION

ENVoyer

Les fax transmis via le réseau téléphonique sont émis à partir du chargeur ou de la mémoire.

Les documents transmis via Internet sont d'abord mis en mémoire et transmis lors de la connexion à Internet.

MISE EN PLACE DU DOCUMENT

Votre apparéil est composé d'un scanner comportant deux modes de lecture des documents originaux : le scanner à plat et le scanner à défilament.

Le scanner à plat vous permet de scanner des documents reliés (libre, encyclopédie ...).

Scanner à défilament

Positionnez vos documents originaux sur le chargeur de document :

• face imprimée en dessous,
• 1^ère page en dessous de la pile.

Ajustez le guide papier à la largeur du document.

L'opération terminée, récapérez vos documents originaux sur le réceptacle des documents analysés.

Scanner à plat

Couvercle d'accès au scanner à plat

Soulevez le couvercle d'accès au scanner à plat.
Positionnez votre document original, en respectant l'origine, face imprimée sur la vitre.
Refermez le couvercle d'accès au scanner à plat.

Vue de dessus du scanner à plat

Remarque : Les coordonnées du destinataire étant généralement inscrites sur le document à émettre, vous pouvez aussi numé- roter avant de placer le document dans le chargeur.

CHOISIR LA RÉSOLUTION/LE CONTRASTE

Résolution

Vous disposez de 4 modes d'analyse pour émettre vos documents.

Lechoixdumodedépend dudocumentàémettre：

• Mode Normal, symbolisé par Norm en dessous de l'écran d'affichage, est à utiliser pour des documents de bonne qualité sans dessins ni petits détails,
• Mode Fin, symbolisé par Fin en dessous de l'écran d'affichage, est à utiliser pour des documents comptant des dessins ou des petits caractères,

• Mode Super Fin, symbolisé par SFin en dessous de l'écran d'affichage, est à utiliser pour des documents comptant des dessins (aux traits très fins) ou des caractères de très petite taille (à condition que le fax récepteur puisse lestraiter),
• Mode Photo symbolise par Photo en dessous de l'écran d'affichage, est à utiliser pour des documents photographiques.

Pour selectionner le mode de résolution :

Appuyez sur la touche autant de fois que nécessaire pour selectionner le mode désiré. Une icône sur l'écran indique le mode selectionné.

Contraste

Vou puez regler le contraste si votre document est trop clair ou trop foncé. Si le document est clair, il faut augmenter le contraste. S'il est foncé, il faut le diminuer.

Pour selectionner le contraste :

Appuyez sur la touche ① autant de fois que nécessaire pour désir le contraste souhaité. Une icône ② sur l'écran indique le contraste choisi.

NUMÉROTER

A partir du repertoire

Par numérotation alphabetique

Entrez directement à l'aide du clavier alphabétique, les premières lettres du nom de votre correspondant, ajoutez des lettres jusqu'à l'affichage du nom complet du correspondant désiré.

Par numero attribué

Appuyez sur la touche.
Votre fax affiche les correspondants et les listedes de correspondants du repertoire selon l'ordre alphétique croissant du nom de vos correspondants ou listedes de correspondants.

puis

Utilisez les touches ou du navigateur pour faire defiler tous les correspondants et les listedes correspondants et venir vous positionner sur le correspondant ou la liste de correspondants désiré(e).

ou

Entrez le numero attribué au correspondant ou à la liste de correspondants désiré(e). L'écran affiche le nom du correspondant ou de la liste de correspondants associé(e) au numero attribué choisi.

A partir de la touche bis

Vou puez rappeler un numero parmi les dix derniers numeros de correspondant fax ou Internet que vous avez composé.

Pour un nombre de fax (Tel dans le repertoire)

Appuyez sur la touche

L'écran affiche le dernier numéro utilisé.

Utilisez les touches ou du navigateur pour évientuellesment selectionner un autre numéro.

Pour une adresse E-mail

Appuyez sur la touche @ puis sur la touche C

L'écran affiche la dernière adresse E-mail utilisée.

Utilisez les touches ou du navigateur pour éventuellesment selectionner une autre adresse E-mail.

Vers plusieurs destinataires

Vou pouve numéroter pour émettre simultanément un document vers plusieurs destinataires.

Attention - Ceci ne peut se faire que si vous appareil est paramétré pour émettre depuis la mémoire (reportez-vous au paragraphe Type de chargement des documents, page 3-4).

Entrez le numero du fax ou l'adresse E-mail, ou utilisez le repertoire ou la touche (reportez-vous aux paragraphs precedents),

appuyez sur la touche et entrez le numero du deuxième correspondant ou de la第二种 nombre de correspondants,

Répêtez cette dernière étape pour tous les correspondants ou listes de correspondants désirés (10 correspondants ou listes de correspondants au maximum)

ÉMISSION PAR LE RÉSEAU TÉLÉPHONIQUE (RTC)

Mode d'utilisation des lignes téléphoniques (modèle AGORIS 7150)

En émission, votre télécopieur offre pour les 2 lignes, les 4 modes d'utilisation suivants:

1. Mode Automatique : besoin de la ligne d'émission selon les disponiblesités.
2. Mode Manuel : choix de la ligne d'émission par l'opérateur dans les différents bordereaux d'émission.
3. Mode émission ligne 1 (L1): toutes les émissions ont lieu sur la ligne 1 (ligne 2 réservée à la réception).

1. Mode émission ligne 2 (L2): toutes les émissions ont lieu sur la ligne 2 (ligne 1 réservée à la réception).

Pour paramétre le mode d'émission sur la ligne (L2), appuyez sur les touches MENU 271 - CONFIGURATION.
Pour paraméterer votre télécopier en mode choix automatique de la ligne d'émission, appuyez sur les touches MENU 2711.
Pour paramétreν votre télécopier en mode choix manuel de la ligne d'émission, appuyez sur les touches MENU 2712.
Pour paramétrieur votre télécopier en mode émission systématique sur la ligne 1 (L1), appuyez sur les touches MENU 2713
Pour paramétreν Your telecopier en mode émission systématique sur la ligne 2 (L2), appuyez sur les touches MENU 2714.

Emission immediate

Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Entrez le numero de fax du destinataire ouCHOISSES VOte mode de numerotation (reportez-vous au paragraphe NumeroTER, page 5-3) puis appuyez sur la touche L'icone "Ligne" clignote pendant la phase d'applé de votre correspondant, elle devient fixe lorsque les deux fax communiquent.
En fin d'émission, l'écran initial est affché.

Emission différée

Cette fonction vous permet d'émettre un document à une heures différente de l'heure courante. Pour programmermer cette émission différée vous devez définir le nombre du correspondant, l'heure de départ de votre émission, le type de chargement du document et son nombre de pages.

Pour programmer l'émission différée d'un document :

^ Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Selectionnez MENU 31 - EMISSION / EMISSION FAX.
Entrez le numero du correspondant vers lequel vous allez programmer une émission différée ouCHOISSEZ VOIRE MODE DE NUMERotation (reportez-vous au paragraphe Numéroter, page 5-3) et validez par la touche OK.
A côté de l'heure courante, entrez l'heure à laquelle vous désírez émettre le document et validez par la touche OK.
Ajustez le contraste si nécessaire et validez par la touche OK.
Sélectionnez le type de chargement que vous désirez utiliser, CHARGEUR ou MÉMOIRE et validez par la touche OK (reportez-vous au paragraph Type de chargement des documents, page 3-4).

Vou puez entree le nombre de pages du document devant etre émis puis validez par la touche OK.
Validez 1'emission differée en appuyant sur la touche

Votrecdocumentestmémoriseetserenoyéàl'heureprogrammée.

Emission avec suivi de numérotation

Cette fonction vous offre la possibilité d'entendre, grâce au haut parleur, le déroulement de la numération lors de l'émission d'un fax. Dans ce cas, la vitesse maximale à l'émission sera de 14400 bps.

Cette fonction permet, par exemple :

• d'entendre si le fax destinataire est occupé et donc de désirir le moment où la ligne est libre pour lancer l'émission du document,
• de contrôle l'acheminement de la communication, dans le cas de numérios incertains, etc.

Pour prendre manuellement la ligne :

Placez le document dans le chargeur du fax.
Appuyez sur la touche 1.
Si nécessaire, reglez le niveau sonore à l'aide de touches ou du navigateur.
Si c e n'est pas deja fait, entrez le numero du correspondant (ou reportez-vous au paragraphe A partir de la touche bis, page 5-4 pour rappeler le dernier correspondant appelé).

Dés que vous entendez la tonalité du fax distant, la ligne est libre et vous pouvez lancer l'émission.

Appuyez sur la touche pour lancer l'émission du document.

Si vous appeareil est parametre pour imprimer un rapport d'émission (reportez-vous au paragraphe Paramétrages généraux, page 3-1), sur ce rapport, la copie réduite de la première page du document émis n'apparaître pas et il vous indiquera que la communication est manuelle.

EMISSION PAR INTERNET

Emission d'un document vers une adresse E-Mail

^ Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche @ puis entrez l'adresse E-Mail du destinataire, ouCHOISSEZ VOIRE mode de numerotation (reportez-vous au paragraphe Numéroter, page 5-3).
Réglez évientuèlement le contraste et la résolution (reportez-vous au paragraphe Choisir la résolution/le contraste, page 5-2).

Appuyez sur la touche @.

Le document est analysé et mis en mémoire, il sera envoyé lors de la connexion à Internet.

Si vous correspondant est équipé d'un PC, il va receivevoir un E-mail auquel sera attaché votre fax comme piece jointe au format TIFF.

Si vous correspondant est équipé d'un fax internet, il va recevoir un fax papier.

Emission d'un message saisi au clavier vers une adresse E-Mail

Vou puevez envoyer un message saisi au clavier vers une boîte aux lettres E-Mail. Vous aze aussi la possibilité de rajouter une piece jointe à ce message saisi au clavier (la piece jointe est un document papier scanned).

Acces par menu.

MENU:95-INTERNET/ENVOI E-MAIL

Accès direct.

Appuyez sur la touche @.

Ensuite, pour émettre vers l'adresse E-mail.

Entrez l'adresse E-Mail de votre correspondant ouCHOisissezvoiremodede numerotation (reportez-vous au paragraphe Numéroter,page 5-3)
Entrez, si besoin, l'adresse d'un correspondant pour copie (CC:) et validez par la touche OK.
Entrez l'objet du courrier (80 caractères max) et validez par la touche OK.
Entrez le texte à l'aide du clavier alphabetique (100 lignes de 80 caractères) et validez par la touche OK

Pour cela, vous disposez d'un veritable éditeur :

• pour les majuscules, utilisez la touche Shift (touché ) ou la touche Caps lock (touché ),
• pour vous déplacer, utilisez les touches du navigateur,
• pour effacer un caractère à droite du curseur (sans déplacer le curseur), utilisez la touche C,
• pour effacer un caractère (en déplaçant le curseur vers la gauche), utilisez la touche
• pour insérer du texte, utilisez la touche i,
• pour insérer une ligne, utilisez la touche F1,
• pour couper un texte ou un mot, utiliser que la touche F2,
• pour copier un texte ou un mot, utilisez la touche F3,
• pour coller un texte ou un mot, utiliser la touche F4,
• pour vous déplacer dans le texte de mot en mot, appuyez sur la touche CTRL et sur l'une des touches du navigateur.
• pour passer à la ligne suivante, appuyez sur la touche

You've aceslormedeuxpossibilités：

Envoyer directement le mail saisi au clavier. Appuyez sur la touche OK; le mail est mis en mémoire, il sera envoyé lors de la prochaine connexion à Internet. Notre correspondant va receivevoir un E-mail.

Ajouter une piece jointe (document scanned) à votre mail :

• Placez le document à joindre dans le chargeur du scanner à défilament (première page au dessous de la pile, face à analyser tournée vers l'appareil) ou sur le scanner à plat.
• Appuyez sur la touche .
• Reglez, si vous le souhaitez le contraste à l'aide des touches « ou » et validez par la touche OK

Le document est scanned et le mail est mis en mémoire, ils seront envoyés lors de la prochaine connexion à Internet.

Votre correspondant va receivevoir un E-mail avec une piece jointe attachée.

FILE D'ATTENTE D'ÉMISSION

Cette fonction vous permet d'obtenir un état récapitulatif de tous les documents en attente d'émission, y compris ceux en dépôt, émission différée, etc.

Ellevouspermdete:

• consulter ou modifier la file d'attente. Dans cette file d'attente, les documents sont codés de la façon suivante :
  Numero d'ordre dans la file d'attente / statut du document / numero de téléphone du correspondant.
  Les statuts des documents peuvent etre:
• EMI: émission,
• DEP: en dépôt,
• REL:relève,
• RED:rediffusion
• BAL : émission vers boîte aux lettres,
• BAS: relève de boîtes aux lettres,
• COM: commande en cours d'exécution,
• CNX: connexion Internet,

• NET: émission Internet.

• exécuter immédiatement une émission en attente,

• imprimer un document en mémoire, en attente d'émission ou en dépôt,

• imprimer la file d'attente, afin d'avoir l'état de chaque document en attente, soit :

• numero d'ordre dans la file,

• numero ou nom du destinataire du document,
• heures prévue pour l'émission (fax),
• type d'opération concernant le document : émission à partir de la mémoire, émission différée, dépôt,
• nombre de pages du document,
• taille du document (pourcentage de l'espace qu'il occupe en mémoire).
• supprimer une demande d'émission en attente.

Consulter ou modifier la file d'attente

MENU:62-COMMANDES/MODIFIER

Sélectionnez dans la file d'attente le document désiré, et validez votre choix par la touche OK.
Vou puevez alors modifier les paramètres de la demande d'émission sélectionnée puis validez vos modifications en appuyant sur la touche

Exécuter immédiatement une émission en attente

MENU:61-COMMANDES/EXECUTER

Sélectionnez dans la file d'attente le document désiré et validez votrechioix par les touches OK ou pour executer immédiatement la demande d'émission sélectionnée.

Imprimer un document en attente ou en dépôt

MENU:64-COMMANDES/IMPRIMER

Sélectionnez dans la file d'attente le document désiré et validez votre choix par la touche OK.

Imprimer la file d'attente

MENU:65-COMMANDES/IMPRIMERLISTE

Le document récapitulatifappele**LISTEDESCOMMANDES**s'imprime.

Supprimer une émission en attente

MENU:63-COMMANDES/SUPPRIMER

Sélectionnez dans la file d'attente le document désiré et validez votre choix par la touche OK.

ARRÉT D'UNE ÉMISSION EN COURS

L'arrêt d'une émission en cours est possible quel que soit le type d'émission mais cet arrêt est différent selon que l'émission est mono-destinatatoire ou multi-destinataires.

• Pour une émission mono-destinataire effectuee a partir de la memoire, le document est supprimé de la memoire.
• Pour une émission multi-destinataires, seul le destinataire dont l'émission est en cours au moment de l'arrêt est supprimé de la file d'attente d'émission.

Pour arrêter une émission en cours

Si une seule émission est en cours sur la ligne 1 (L1) ou la ligne 2 (L2):

Appuyez sur la touche

Un message vous demandant de confirmer l'arrêt en appuyant de nouveau sur la touche apparait à l'écran (affichage 5 secondes maximum).

Appuyez sur la touche pour confirmer l'arrêt de l'émission en cours.

Si deux émissions sont en cours:

Choisissez la ligne concernée (L1 ou L2) à l'aide des touches ou .
Appuyez sur la touche pour confirmer l'arrêt de l'émission en cours.

Si vous appeareil est parametre pour imprimer un rapport d'émission (reportez-vous au paragraphe Rapport d'émission et avis de dépôt, page 3-4), le rapport d'émission s'imprime, vous indiquant que l'arrêt de la communication a été demandé par l'opérateur.

RECEVOIR

Via Internet, La réception de tout document se fait automatiquement lors de chaque connexion à Internet.

Via le réseau téléphonique, la réception de tout fax se fait au fur et à mesure de la réception des fax.

Réception VIA LE RÉSEAU TÉLÉPHONIQUE (RTC)

La réception d'un fax dépend du paramétrage de votre apparéil et duchioix du mode de réception (reportez-vous au paragraphe Répondeur Fax, page 3-5).

RéCEPTION VIA INTERNET

Quel que soit le document reçu, la réception se fait automatiquement lors de chaque connexion à Internet.

Vous pouvez receivevoir des documents noir et blanc.

Les documents reçus autres qu'un fichier fax (fichier Traitement de texte, CAO, etc.) ne peuvent pas être exploités par votre fax. Néanmoins vous pouvez conserver ce (ou ces) document(s) dans votre boîte aux lettres Internet en attendant de pouvoir l'exploiter avec un ordinateur ou les transférer automatiquement (reportez-vous au paragraph Tri des mails, page 3-14).

PHOTOCOPIER

Votre apparéil vous offre la possibilité de faire des copies en un ou plusieurs exemplaires, d'une ou plusieurs pages.

COPIE LOCALE

Copie simple

Mettez en place le document, face à analyser tournée vers l'appareil, première page au-dessous de la pile (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez deux fois sur la touche ou

Copie "elaborée"

Mettez en place le document, face à analyser tournée vers l'appareil, première page au-dessous de la pile (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche ou
Entrez le nombre de copies souhaitees et valider par la touche Ok.
Choisissez la résolution RAPIDE, QUALITE ou PHOTO à l'aide des touches « ou », puis validez par la touche OK.
Ajustez la valeur du zoom désire, de 25% à 400% à l'aide des touches ou et du clavier numérique, puis validez par la touche OK.
Ajustez les valeurs d'origine désirées à l'aide des touches « ou » et du clavier numérique, puis validez par la touche OK.
Ajustez la valeur du contraste désire à l'aide des touches « ou », puis validez par la touche OK.
Ajustez la valeur de la luminosité désirée à l'aide des touches « ou », puis validez par la touche OK.
Choisissez le type de papier NORMAL, EPAIS à l'aide des touches « ou », puis validez par la touche OK.
Choisissez le bac papier AUTOMATIQUE, SUPERIEUR ou INFERIEUR à l'aide des touches « ou » , puis validez par la touche OK.

Réglages Particuliers POUR LA COPIE

Lorsque la qualité de la copie ne vous parait plus satisfaisante, vous pouvez effectuer une calibration. Pour cela, reportez-vous au paragraphe Calibrage scanner, page 6-10.

Vous disposez par ailleurs, de nombreux parametes pour améliorer la qualité de votre copie.

Paramètres de réglage des scanners. Chacun des deux scanner peut être régé séparation.

• La RESOLUTION pour régler la résolution en photocopie.
• Les paramétres ZOOM et ORIGINE pour réduire ou agrandir une partie d'un document en choisisant l'origine et la valeur du zoom à appliquer à cette partie de document.
• Le CONTRASTE pourCHOISIR le contraste en photocopie.
• La LUMINOSITE pour éclairir ou assombrir votre document original.
• MARGES G/D pour décaler les marges de votre document original vers la gauche ou vers la droite.

Paramètres de réglage de l'imprimante.

• La LUMINOSITE pour désirir la qualité de la copie sur l'imprimante
• PAPIER pour indiquer à votre apparéil, le type de papier que vous utilisez par défaut.
• BAC pour indiquer à votre apparéil le bac papier qui doit être utilisé par défaut.
  MARGES G/D pour decaler les marges de votre document vers la gauche ou vers la droite.

Attention - Tous les réglages effectuels par ce menu deviennent les réglages par défaut de l'appareil.

Pour acceder aux paramètres régables

MENU:87-FONCTIONS EVOLUEES/SCAN.ETIMPR

^ Sélectionné le scanner (SCANNER CIS pour le scanner à défillement, SCANNER CCD pour le scanner à plat) ou l'IMPRIMANTE à régler et validez votre choix par la touche OK.
Utilisez les touches ou du navigateur pour faire defiler les réglages, décrites ci-dessous, que vous souhaitez modifier.

Réglages du scanner

Résolution

Choisissez la résolution RAPIDE, QUALITE ou PHOTO à l'aide des touches « ou »
Validez votre réglage en appuyant sur la touche OK.

Zoom et Origine

Votre appareil vous permet de réduire ou d'agrandir une partie bien définie d'un document de 25 à 400% (valeur définitie par défaut).

Entrez la valeur du zoom désiré à l'aide des touches du clavier numérique.
Validez votre réglage en appuyant sur la touche OK.

Si vous le souhaitez, vous pouvez changer l'origine du scanner (par défaut, c'est l'angle avant gauche de la vitre du scanner où se trouvent les deux flèches)

En saississant de nouvelles valeurs de X et Y exprimees en mm (X <210 et Y<297), vous déplacez la zone analysée comme indiqué sur la figure ci-dessous.

(reportez-vous au paragraphe Scanner à plat, page 5-2).

Sélectionnez les coordonnées X et Y à l'aide des touches « ou »
Réglez les coordonnées désirées à l'aide des touches du clavier numérique ou ou .
Validez-vous reglage en appuyant sur la touche OK.

Contraste

Réglez le contraste désire à l'aide des touches « ou »
Validatez votre réglage en appuyant sur la touche OK.

Luminosite

Réglez la luminosité désirée à l'aide des touches « ou »
Validatez-vous reglage en appuyant sur la touche OK.

Marges

Si vous souhaitez decaler les marges laterales de votre document vers la gauche ou vers la droite :

Réglez le décalage des marges gauche / droite (par pas de 0,5mm ) à l'aide des touches ou.
Validez en appuyant sur la touche OK.

Réglages de l'imprimante

Luminosite

Si vous trouvez qu'après le réglage du scanner, le document imprimé est encore trop nombre, vous pouvez l'éclaircir.

Réglez la luminosité désirée à l'aide des touches « ou »
Validatez-vous reglage en appuyant sur la touche OK.

Papier

Sélectionné le papier NORMAL ou Epaïs que vous utilisez à l'aide des touches « ou »
Validez-vous reglage en appuyant sur la touche OK.

Remarque : Lorsque le type de papier EPAIS est selectionné, la vitesse d'impression est ralentie.

Bacpapier

Sélectionné le bac papier que vous utilisez AUTOMATIQUE, INFERIEUR ou SUPERIEUR à l'aide des touches « ou »
Validez en appuyant sur la touche OK.

Marges

Si vous souhaitez decaler les marges laterales de votre document vers la gauche ou vers la droite :

Réglez le décalage des marges gauche / droite (par pas de 0,5mm ) à l'aide des touches ou
Validez en appuyant sur la touche OK.

AUTRES FONCTIONS

JOURNAUX

Les journaux d'émission et de réception repertorent les 30 dernières communications (en émission et en réception) réalisées par votre fax.

Une impression automatique de ceux-ci sera lancée toutes les 30 communications. A tout moment vous pouvez cependant en demander une impression.

Dans les journaux de communication, la rubrique Note comporte systématiquement le numéro de la ligne utilisé : L1 pour la ligne 1 et L2 pour la ligne 2.

Chaque journal (émission ou réception) contient, dans un tableau, les informations suivantes :

• date et heures de l'émission ou de la réception du document,
• numero de téléphone du correspondant ou adresse E-mail,
  mode d'émission (normal, Fin, SFin ou Photo),
• nombre de pages émises ou reçues,
• durée de la communication,
• résultat de l'émission ou la réception : note CORRECT lorsque elle s'est bien déroulée, ou

code d'information pour les communications particulières (relève, communication manuelle etc.),

• cause de l'éché c de la communication (par exemple : le correspondant ne décroche pas).

Pour imprimer les journaux :

MENU:52-IMPRESSION/JOURNAUX

Les journaux d'émission et de réception s'impriment sur la même page.

IMPRESSION DU GUIDE DES FONCTIONS

Vous pouvez à tout moment imprimer le guide des fonctions de votre fax de deux manières différentes, par le menu ou par la touche i.:

Pour imprimer par le menu :

Pour imprimer par la touche i :

Appuyez sur la touche i.

IMPRESSION DES RÉGLAGES

Vous pouvez, à tout moment, imprimer la liste des paramètres de réglage de votre fax, afin de pouvoir contrôler les modifications qui ont éventuèlement été apportées aux paramètres par défaut.

Pour imprimer les réglages :

MENU:54-IMPRESSION/REGLAGES

Votre fax imprime la liste des paramètres mémorisés.

MÉMORISATION D'UNE SEQUENCE DE TOUCHES

Vous pouvez memoriser une série de touches (par exemple pour envoyer directement un fax à un ou plusieurs correspondants, ou appeler ce correspondant, ou encore acceder à un menu particulier...).

Cette série est enregistrée dans l'une des touches F1, F2, F3 ou F4 (au besoin).

En appuyant ensuite sur l'une de ces touches, vous effectuerez directement la séquence enregistrée.

Pour enregistrer une série (par exemple dans la touche F1).

Appuyez sur la touche MENU, puis F1 : vous entrez dans les menus.

Tous les appuis-touche suivants sont mémorisés dans la touche F1 à partir de ce moment.

Appuyez sur la touche F1 pour enregistrer la série si vous etes encore dans les menus.

L'enregistrement de la série est automatique si vous étés déjà sorti du menu.

Exemple : pour mémoriser dans la touche F1, l'envoi d'un fax à plusieurs correspondants :

Appuyez sur les touches MENU puis F1.
Appuyez sur les touches 3 puis 1.
Entrez le numero de fax du premier correspondant.
Appuyez sur la touche et entrez le numéro du deuxième correspondant ou liste de correspondants.
Répêze cette dernière étape pour tous les correspondants ou listedes de correspondants.
Appuyez sur la touche F1 : la série est enregistrée.

Pour envoyer directement un fax à ces correspondants (touche F1 préprogrammée).

Appuyez sur la touche F1.
Mettez en place le document (reportez-vous au paragraphe Mise en place du document, page 5-1).
Appuyez sur la touche

COMPTEURS

Vous pouvez à tout moment consulter les compteurs d'activités de votre apparéil.

Pour acceder aux compteurs :

MENU:84-FONCTIONS EVOLUEES/COMPTEURS

Ces compteurs vous indiquent le nombre de :

• pages imprimées,

MENU:841-FONCTIONS EVOLUEES/COMPTEURS/PAGES IMPRIMEES

copies locales,

MENU:842-FONCTIONS EVOLUEEs/COMPTEURS/COPIES LOCALES

• pages émises,

MENU:843-FONCTIONS EVOLUEES/COMPTEURS/PAGES EMISES

• pages reçues.

MENU:844-FONCTIONS EVOLUEEs/COMPTEURS/PAGESRECUES

LE DÉPÔT ET LA RELÈVE

Vous pouvezmettre undocument enDepot dansvoitréfac,àla dispositionde tout correspondant appelant celui-ci par la fonction Relève.Votre ou vos correspondants peuvent ainsi obtir à leur demande un fax d'un document que vous avez au préalable,mis en depôt dans voitréfax.

Pourprogrammerledepotd'undocument,

il faut définir son type :

• SIMPLE, il ne peut être relevé qu'une seule fois à partir de la mémoire ou du chargeur,
• MULTIPLE il peut être relevé autant de fois que désiré, à partir de la mémoire.

Pourprogrammerunerelève,

il faut définir le correspondant de relève, puis selon la relève désirée vous pouvez :

• lancer une relève immédiate,
  programmer une relève différée en définiissant l'heure可以选择,
• lancer une relève de plusieurs correspondants, soit immediate, soit différée.

Dépôt d'un document

Placez le document à déposer dans le chargeur du fax.
Sélectionnez MENU 33 - EMISSION / DEPOT et validez par la touche OK.
Choisissez le type de dépôt, selon le tableau défini ci-après :

Menu

Procedure

Sélectionnéz le CHARGEUR ou la Mémoire.
Ajustez le contraste si nécessaire et validez par la touche OK.
Entrez le nombre de pages du document que vous allez mette en dépôt.

MULTIPLE

Ajustez le contraste si nécessaire et validez par la touche OK.
Entrez le nombre de pages du document que vous allez mettre en dépôt.

Réalizez la mise en dépôt en validant par la touche OK.

Relève d'un document mis en dépôt

MENU:32 - EMISSION/RELEVE

Entrez le numero du correspondant dont vous voulez relever le document ou choisissez votre mode de numération (reportez-vous au paragraphe Numéroter, page 5-3).

Remarque : Vous pouvez relever plusieurs documents en utilisant la touche

Selon le type de relève à réaliser vousdez :

Choix	Procedure
Relève immédiate	Appuyez sur la touche Ⓞ.
Relève différée	Appuyez sur la touche OK. A côté de l'heure courante, entrez l'houre à laquelle vous désirez relever le document et validez par la touche Ⓞ.

VERROU

Il existe trois restrictions d'utilisation de votre télécopieur :

• Verrouillage des impressions de documents reçus (reportez-vous au paragraphe Répondeur Fax, page 3-5),
• Verrouillage du clavier,
• Verrouillage des numéries.

Saisie du code de verrouillage

Les paramètres d'accès opérateur sont confidentiels, ils sont protégés par un code verrou de quatre chiffres que les opérateurs autorisés doivent connaître.

Pour acceder au code de verrouillage

MENU:821-FONCTIONS EVOLUEES/VERROU/CODE VERROUILLAGE

Entrez voire code de verrouillage a quatre chiffres avec le clavier numérique.
Validez en appuyant sur la touche OK.
Confirmez le code de verrouillage en entrant une nouvelle fois le code.
Validez en appuyant sur la touche OK.

Remarque : Lorsqu'un code est déjà enregistré, l'appareil vous demande d'abord de donner l'ancien code avant de vous autoriser à le modifier.

Verrouillage du clavier

Cette fonction permet d'interdire l'accès à l'appareil aux personnes non autorisées. Un code d'accès sera demandé chaque fois qu'une personne désirera utiliser l'appareil.

Pour acceder au menu de verrouillage du clavier

MENU:822-FONCTIONS EVOLUEES/VERROU/VERROU CLAVIER

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
Valdez en appuyant sur la touche OK.
A l'aide des touches ou du navigateur,CHOISSEZ I'option AVEC.

^ Validez en appuyant sur la touche

Remarque :Aprés chaque utilisation, l'appareil se reverrouille automatiquement.

Verrouillage des numérotations

Cette fonction verrouille la numérotation et le clavier numérique devient inopérant. Les émissions ne sont autorisées qu'à partir de nombres apparanten au réseau.

Il reste possible d'envoyer des mails en tapant l'adresse du destinataire (si celle-ci ne contient pas de chiffres).

Pour acceder au menu de verrouillage des numérations

MENU:824-FONCtIons EVOLUEES/VERROU/VERROU NUMERO

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
Validez en appuyant sur la touche OK.
A l'aide des touches ou du navigateur,CHOISSEZ L'option ANNUaire SEUL.
^ Validez en appuyant sur la touche

Verrouillage des paramètres internet

Cette fonction verrouille l'accès à tous les paramétres internet du menu 9.

En effet, la modification malencontreuse de ces paramètres peut provoquer des défauts répétitifs de connexion. Il vous est toujours possible d'émettre des documents vers une adresse E-mail (menu 95) et de vous connecter (menu 93).

Pour acceder au menu de verrouillage des parametes internet :

MENU:824-FONCTIONS EVOLUEEs/VERROU/VERROUPARAMETRES

Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
Validez en appuyant sur la touche OK.
A l'aide des touches ou du navigateur,CHOISEZ L'option AVEC.
-Validez en appuyant sur la touche

Remarque : lorsqu'un code est déjà enregistré, l'appareil vous demande d'abord de donner l'ancien code avant de vous autoriser à le modifier.

CHOIX DE LA LIGNE D'ÉMISSION EN MODE MANUEL (MODELE AGORIS 7150)

En mode d'émission manuel, vous doivent systématiquement désirir la ligne (L1 ou L2) à utiliser.

Pour cela, un besoin supplémentaire vous est proposé dans les différents bordereaux d'émission.

Lechiox PAR: < LIGNE 1>permet de selectionner la ligne a utiliser pour I'émission.

Un appui sur les touches ou permet de basculer du besoin <LIGNE 1> au besoin <LIGNE 2> .

Le可以选择 supplémentaire de la ligne à utiliser est proposé dans les bordereaux d'émission suivants:

• Emission simple ou multidestinataire
• Demande de relève
• Emission vers un BAL (Boîte Aux Lettres)
• Relève de BAL (Boîte Aux Lettres)
  Rediffusion

Remarque : Le choix de la ligne à utiliser dans les bordereaux d'émission n'est proposé que si vous télécopieur est configuré en mode d'émission manuel. Dans les autres cas, il n'apparait pas.

La ligne d'émission proposé par défaut est la ligne (L1).

APPEL MANUEL EN PRISE DE LIGNES SANS DÉCROCHER (MODELE AGORIS 7150)

L'appui sur la touche (haut-parleur) permet lorsque la ligne est au repos, d'effectuer une prise de ligne manuelle sur celle-ci (L1ou L2):
Appuyez sur la touche
^ Choisissez la ligne concernée (L1ou L2) à l'aide des touches ou
Pour valider votrechoix,appuyez de nouveau sur la touche

Remarque : si une communication est en cours sur la ligne 2 (L2), seule la ligne 1 (L1) peut faire l'objet d'une prise de ligne manuelle. Dans ce cas, l'opération demandée s'effectue sans passage par le menu décrit ci-dessus.

Remarque :

SUIV DES COMMUNICATIONS (MODELE AGORIS 7150)

Si une seule communication est en cours, sur la ligne 1 (L1) ou la ligne (L2), l'affichage sur l'écran est le suivant :

exampie :

09 AOU 09:56

L1:Emission pg:3

IDENTIFIANT COM1

Si 2 communications sont en cours, l'affichage sur l'écran est le suivant :

exampie :

L1:Emission pg:3

IDENTIFIANT COM1

L2:Emission pg:2

IDENTIFIANT COM2

Vous disposez de 32 boîtes aux lettres (BAL), vous permettant de transmettre des documents, en toute confidentialité grâce à un code d'accès (appelez code BAL), à tout correspondant disposant d'un fax compatible avec le��re.

La BAL 00 est publique. Elle est gérée directement par le terminal pour enregistrer les messages du répondeur fax des qu'il est activé.

Les BAL 01 à 31 sont privées. Chacune d'elles est protégée par un mot de passage. Elles sont utilisables pour recevoir des documents de manière confi dentielle.

L'utilisation et l'accessibilité des BAL 01 à 31 sont conditionnées par leur initialisation, définie par un code BAL (si nécessaire) et un mnémonique.

Ensuite vous pouvez :

• modifier les caractéristiques d'une BAL existante,
• imprimer le contenu d'une BAL, seulement si la BAL contient un ou des document(s) (si une étoile est présente à côte du nom de la BAL concernée). Une BAL dont le contenu a été imprimé devient vide,
• supprimer une BAL, uniquement si la BAL est initiaisée et vide,
• imprimer la liste des BAL de votre fax.

Vous pouvez émettre et receivevoir dans des BAL de manière confidentielle.

En dépôt, les BAL sont accessibles sans code BAL et tout document déposé dans une BAL s'ajoute à ceux déjà prêts.

En relève, les BAL sont uniquement accessibles avec le code BAL.

Vous pouvez donc réaliser des dépôts et des relèves de BAL :

• mesure un document en dépôt dans une BAL de votre fax,
• émettre pourmettre undocument en dépôt dans une BAL d'un fax distant,
• réaliser la relève des documents dans une BAL d'un fax distant.

GESTION DES BAL

Initialiser une BAL

MENU:71-BOITES AUX LETTRES/INITIALISER

Sélectionnez une BAL (libre) dans la liste des 31 BAL ou entrez directement le numéro d'une BAL libre et validez votre choix par la touche OK.
Sélectionnez l'option CODE BAL et validez votre choix par la touche OK.

La valeur 0000 est affichée systématiquement.

Entrez le code de votrechioix (sinecessaire) et validez-le par la touche OK.
Sélectionnez l'option MNÉMONIQUE et validez votre choix par la touche OK.
Entrez le mnemonique de cette BAL (20 caractères max) et validez par la touche OK.

La BAL est initiaisée. Si vous voulez en initialiser une autre, appuyez sur la touche C et reconnendez la procédure complète.

Pour quitter ce menu BOITES AUX LETTRES appuyez sur la touche

Modifier les caractéristiques d'une BAL existante

MENU:71-BOITES AUX LETTRES/INITIALISER

^ Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.
Entrez, s'il existe, le code de cette BAL et validez-le par la touche Ok.
Sélectionnez le menu désiré CODE BAL ou MNÉMONIQUE puis validez votre choix par la touche OK.
Réalisez la modification des données du menu concerné et validez par la touche OK.
Si nécessaire, recommencze les deux dernieres opérations pour l'autre menu.

Imprimer le content d'une BAL

MENU:73-BOITES AUX LETTRES/IMPRIMER

Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.

Entrez, s'il existe, le code de cette BAL et validez-le par la touche Ok.

Tous les documents contenus dans la BAL sont imprimés et la BAL est vide.

SupprimeruneBAL

Pour supprimer une BAL, il faut être certain qu'elle est vide en imprimant son contenu au préalable.

MENU:74-BOITES AUX LETTRES/ SUPPRIMER

^选 Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.

Entrez, s'il existe, le code de cette BAL et validez-le par la touche OK. Confirmez la suppression de cette BAL, en appuyant sur la touche

La BAL est supprimée et va apparaitre dans la liste des BAL comme étant libre.

Imprimer la liste des BAL

MENU:75-BOITES AUX LETTRES/IMPRIMER LISTE

La liste donnant l'etat des BAL s'imprime.

Dépôt dans une BAL de votre fax

Placez le document à déposer dans le chargeur du fax.

Selectionnez MENU 72 - BOITES AUX LETTRES / DEPOIT et validez par la touche OK.

Sélectionnez la BAL désirée dans la liste des 31 BAL ou entrez directement le numéro de cette BAL et validez votre choix par la touche OK.

Le document place dans le chargeur est enregistré dans la BAL sélectionnée.

Emission pour dépôt dans une BAL d'un fax distant

Placez le document a déposer dans le chargeur du fax.
Sélectionnez MENU 34 - EMISSION / EMISSION BAL et validez par la touche OK.
Entrez le numero du destinataires vers lequel vous alze faire un dépôt dans une BAL ou choisissez votre mode de numérotation (reportez-vous au paragraph Numéroter, page 5-3) puis validez par la touche OK.
Entrez le numero de la BAL du destinataire et validez votrechioix par la touche OK.
Si vous désirez différer l'émission, entrez à côte de l'heure courante, l'houre différée d'émission du document et validez par la touche OK.
Si vous désirez modifier le type de chargement du document à émettre, Sélectionnez une des options CHARGEUR ou MÉMOIRE puis validez par la touche OK.
Si vous le désirez, entrez le nombre de pages du document devant être émis et validez votre choix par la touche OK.
^ Validez la demande d'émission vers une BAL d'un fax distant en appuyant sur la touche

Dans le cas d'une émission immédiate le document est émis immédiatement.

Dans le cas d'une émission différée le document est enregistré en mémoire et l'émission sera effective à l'heure différée可以选择.

Relève de BAL d'un fax distant

MENU:35-EMISSION/RELEVEDI BAL

Entrez le numero du correspondant duquel vous pouze relever la BAL ouCHOisissez voire mode de numerotation (reportez-vous au paragraphe Numéroter, page 5-3) puis validez par la touche OK.
Entrez le numero de la BAL du correspondant et validez-le par la touche OK.
Entrez le code d'accès à cette BAL et validez-le par la touche OK.
Si vous désirez différer l'heure de la relève, entrez à côté de l'houre courante, l'heure de départ de celle-ci et validez-le par la touche OK.
Validez la demande de relève de BAL en appuyant sur la touche

Dés que le fax distant est appelé, soit immédiatement, soit à une heures différée, le ou les documents contenus dans la BAL du fax distant sont reçus sur votre fax.

6 MAINTENANCE

ENTRETIEN

GÉNÉRALITÉS

Pour assurer les importantes conditions d'utilisation de votre apparéil, il est conseillé derialr éperiodiquement au nettoyage de l'intérieur.

L'usage normal de l'appareil implique de respecter les quelques règles suivantes :

• Ne pas laisser le capot ouvert sans nécessité.
• Ne pas essayer de lubrifier l'appareil.
• Ne pas fermer le capot violemment et ne pas soumettre l'appareil aux vibrations.
• Ne pas ouvrir le capot en cours d'impression.
• Ne pas essayer de démonter l'appareil.
• Ne pas utiliser de papier qui aurait trop longtemps séjourné dans le bac papier.

Reportez-vous aux consignes de sécurité presentées au chapitre Sécurité en fin de livre.

Pour acceder aux pourcentages encore disponibles :

MENU:88-FONCTIONS EVOLUEES/CONSOMMABLES

Remplacement de la cartouche d'impression

La cartouche d'impression contient le tambour d'impression et une réserve d'encre. Elle permet d'imprimer environ 15 000 pages ITU N°1. Sa durée de vie varie toute fois en fonction de la densité d'encre réellement utilisé.

Remarque : La cartouche d'impression fournie avec l'imprimante peut produit environ 2 000 copies au format A4 (avec une couverture d'encre au ratio noir/blanc de 5% ).

Pour remplacer la cartouche d'impression

Attention - L'unité de fusion à l'intérieur de l'imprimante peut revenir très chaude pendant son fonctionnement. Pour éviter toute blessure, ne touche pas cette zone.

Fermez le bac réceptacle et appuyez sur le bouton de déverrouillage du capot supérieur pour ouvrir le capot supérieur.

Remarque : Avant d'ouvrir le capot supérieur, veiliez à replier le bac réceptacle pour éviter de vous blesser.

Retirez la cartouche d'impression usagée.

Remarque: Ne touche pas l'obturator de la cartouche d'impression afin d'éviter d'endommager le tambour. Utilisez toujours la poignée pour manipuler la cartouche d'impression.

Sortez la cartouche d'impression neuve de la boite. Des deux mains, secoucez-la quatre ou cinq fois dans le sens des flèches pour répartir l'encre uniformément.

Sommaire

Installation
Prise en mains
Configuration
Répertoiré
Utilisation
Maintenance
Sécurité

Placez la cartouche d'impression dans l'imprimante en faisant glisser les broches de part et d'autre de la cartouche, le long des rainures du guide de celle-ci.

Rabaissez le capot supérieur et appuyez dessus doucement mais fermement jusqu'à ce qu'il se verrouille.

Après avoir remplaced un consommable dans l'imprimante, il est nécessaire d'informer l'appareil de ses caractéristiques.

A cet effet, la carte à puce, livrée avec chaque cartouche toner, doit être lue après toute installation d'un nouveau consommable.

Insérez la carte à puce (ou carte jauge) dans le lecteur en faisant attention à ce que la puce soit orientée comme indiqué sur l'illustration.

L'affichage suivant apparait sur I'écran du pupitre du scanner (exemple du toner noir) :

RENOUVELLEMENT TONER NOIR (B)? VALIDER = OK ANNULER = C

Lorsque la lecture est terminée, retirez la carte :

RENOUVELLEMENT TONER NOIR ENREGISTRE RETIRER LA CARTE

L'opération est terminée, la carte ne sera plus demandée.

Attention - Si l'affichage suivant apparait, vérifie que vous avez correctement inséré la carte à puce livrée avec le consommable, sinon, contactez cette revendeur :

CARTE INVALIDE! RETIRER LA CARTE CONTACTER VOTRE REVENDEUR

NETTOYAGE

Nettoyage des dispositifs de lecture du scanner

Scanner à défilament

Lorsqu'un ou plusieurs traits verticaux apparaissent sur les copies ou sur les fax envoyés, effectuez la procédure suivante :

Ouvrez le capot analyse du scanner à défilament en appuyant sur le bouton d'ouverture (A).

Nettoyez la vitre transparente d'analyse (B) avec un chiffon doux non pelucheux imbibé d'alcool
Refermez le capot d'analyse du scanner.
Effectuez une copie pour vérifier que les symptômes ont disparu.

Scanner à plat

Pour une qualité d'analyse optimale veillez à la propriété de la vitre d'exposition du scanner à plat. Nettoyer la vitre avec un chiffon deux non pelucheurs imbibé d'alcool.

Nettoyage de l'imprimante

La présence de poussières, de saleté et de débris de papier sur les surfaces externes et à l'intérieur de l'imprimante peuvent nuir au fonctionnement de cette dernière. Nettoyez-la régulièrement.

Attention - Utilisez un chiffon doux pour nettoyer l'imprimante. N'employez jamais d'brasifs ni de détergents corrosifs.

L'unité de fusion peut atteindre une température très élevée pendant le fonctionnement. Pour éviter toute blessure, ne touche pas cette zone. Attendez au moins 10 minutes après la mise hors tension de l'imprimante et assurez-vous que l'unité de fusion s'est refroidie avant de nettoyer l'intérieur de l'imprimante.

Nettoyage de l'extérieur de l'imprimante

Nettoyer l'extérieur de l'imprimante à l'aide d'un chiffon doux imbibé de détergent menager neutre.

Nettoyage du rouleau de transport du papier

Mettez l'imprimante hors tension et debranchez le cordon secteur.
Fermez le réceptacle face vers le bas et appuyez sur le bouton de déverrouillage du capot supérieur pour ouvrir le capot supérieur.

Remarque : Avant d'ouvrir le capot supérieur, veillez à replier le bac réceptacle pour éviter toute blessure.

Retirez la cartouche d'impression.

Remarque : Enveloppez immédiatement la cartouche d'impression dans un linge pour la protégé d'une surexposition à la lumière.

Tirez vers l'arrière le capot de protection du cylindre de transport de papier situé au bas du logement de l'imprimante.

Utilisez un chiffon doux pour nettoyer le cylindre de transport de papier.

Remettez la cartouche d'impression (reportez-vous au paragraphe Remplacement de la cartouche d'impression, page 6-2).

Sommaire

Prise en mains

Configuration

Répertoir

Utilisation

Maintenance

Sécurité

Rabaissez le capot supérieur et appuyez dessus doucement mais fermement jusqu'à ce qu'il se verrouille.

CALIBRAGE SCANNER

Vous pouvez effectuer cette opération lorsque la qualité des documents photocopiés n'est plus satisfaisante.

MENU:80-FONCtIons EVOLUEEs/CALIBRAGE

Insérez une feuille blanche dans le scanner à défilament et validez par la touche OK.

Remarque : La feuille inseree etant utilise pour definir la qualite de vos copies ulterieues, elle ne doit presenter aucun defaut visible.

INCIDENTS

ECHECS EN COMMUNICATION

En cas d'éché de la communication, le télécopier vous avertit d'un rappel automatique à une heures différée.

Exemple de ce qui s'affiche :

Heure courante

VEN 11 SEP 20:13

Heure de la nouvelle tentative d'émission

0142685014 20:18

6-10

Cas d'une émission à partir du chargeur

Vous avez lechioix entre :

• attendre que l'émission se fasse à l'heure indiquée,
• relancer l'émission immédiatement en appuyant sur la touche , le document étant plusieurs jours lié,
• abandonner l'émission en appuyant sur la touche . Pour éjecter le document, appuyez à nouveau sur la touche .

Cas d'une émission à partir de la mémoire

Vous avez le choix entre :

• attendre que l'émission se fasse à l'heure indiquée,
• relancer l'émission immidiatement en passant par la file d'atte d'émission (reportez-vous au paragraphe Exécuter immidiatement une émission en attente, page 5-9). Dans le cas d'un document de plusieurs pages, l'émission se fera à partir de la page pour laquelle l'éché a eu lieu,
• abandonner l'émission en supprimant la commande correspondante dans la file d'attente d'émission (reportez-vous au paragraphe Supprimer une émission en attente, page 5-9).

Le télécopieur effectue un maximum de 5 rappels automatiques.

Le document non transmis est automatiquement supprimé de la mémoire et un rapport d'émission, est alors imprimé avec un code d'échec et la cause du nonAboutissement de la communication (voir codes d'échec de communication).

Codes d'éché de communication

Les codes d'éché de communication apparaissent dans les journaux et les rapport d'émission.

Codes généraux

Code 01 - Occupé ou pas de réponse fax

Ce code apparait après 6 tentatives non satisfaites. Vous devrez relancer l'émission ultérieurement.

Code 03 - Arret opérateur

Arrêt d'une communication décidée par l'opérateur en appuyant sur la touche

Code 04 - Numéro programme non valide

Numero enregistré en touche simple ou numero abrégé non valide, vérifie-le (Exemple : une émission différée a été programmée avec une touche simple et cette touche a été supprimée).

Code 05 - Défaut analyse

Un incident s'est produit à l'endroit où est place le document à émettre, la feuille s'est coincée par exemple.

Code 06 - Imprimante non disponible

Un incident s'est produit sur la partie imprimante : plus de papier, bourrage du papier, ouverture du capot. Dans le cas d'une réception, cet incident n'apparait que si le paramètre réception sans papier est positionné sur SANS PAPIER (reportez-vous au paragraphe Réception sans papier, page 3-6).

Code 07 - Déconnexion

La liaison a ete coupee (mauvaise liaison). Vercifiez le numero d'appe.

Code 08 - Qualité

Le document que vous avons émis a été mal reçu. Contactez votre correspondant pour savoir s'il est nécessaire de réémettre libre document. La perturbation a pu intervenir dans une zone non utile du document.

Code 0A - Pas de document à relever

Vouavesentede relever undocumentchezun correspondant mais cederni n'apas preparéson document (pas de depôt) ou le mot de passere entrestIncorrect.

Code 0B - Nombre de pages erroné

Il y a une différence entre le nombre de pages indiqué lors de la préparation pour l'émission et le nombre de pages émises, vérifie le nombre de pages du document.

Code 0C - Document-Reçu erroné

Demandez au correspondant qui vous appelle de vérifier la longueur de son document (il est trop long pour être reçu dans sa totalité).

Code 0D - Document mal transmis

Demandez au correspondant qui vous appelle de réémettre son document.

Code 13 - Saturation mémoire

Votre télécopier ne peut plus receivevoir car la mémoire est pleine, il y a trop de documents reçus non imprimés ou trop de documents en attente d'émission.

Imprimez les documents reçus et supprimez ou émettez de façon immodiante les documents en attente d'émission.

Code 14 - Saturation mémoire

Saturation de la mémoire des documents reçus. Remettez l'imprimante en état.

Code 15 - Boîtes Aux Lettres inconnue N°x

Vous désirez déposer un document dans une boîte aux lettres d'un correspondant. Le numéro de la boîte indiquée n'existe pas chez ce correspondant.

Code 16 - Non rediffusion liste N^

Vouaves demandé la rediffusion d'un document par un télécopieur distant mais celui-ci n'a pas programme la liste de destinataires demandée.

Code 17 - Boîtes Aux Lettres inconnue N°x

Vous désirez relever un document dans une boîte aux lettres (BAL) d'un correspondant.

Le numero de la BAL indiquée n'este pas chez ce correspondant.

Code 18 - Rediffusion impossible

Vouaves demandé la rediffusion d'un document par un télécopieur ne possedant pas la fonction de rediffusion.

Code 19 - Arrêt par correspondant

Arrêt de la communication par votre correspondant (Exemple : un télécopieur peut relever le yourselves alors qu'il n'y a pas de document en début).

Code 1A - Déconnexion

L'émission n'a pas début. La ligne téléphonique est trop bruitee.

Code 1B - Document mal transmis

Cas d'une émission : recommencez l'émission.

Cas d'une réception : demandez à votre correspondant de réémettre son document.

Codes Internet

Codes 40 et 41 - Pas de réponse du fournisseur

Impossible d'étabir la connexion modem avec le fournisseur d'accès. Si l'erreur est systématique, vérifier le numéro d'appel du fournisseur d'accès et évientuèlement le préfixe associé à l'appareil.

Code 42 - Connexion impossible au fournisseur d'accès

Le fournisseur d'accès refuse la connexion, le service est momentanément indisponible. Si l'erreur est systématique, vérifie les paramètres de connexion Internet.

Code 43 - Connexion impossible au serveur SMTP

Impossible de se connecter au serveur SMTP de remise du courrier, le service est momentarily indisponible. Si l'erreur est systématique, vérifie les paramètres de messagerie Internet et les serveurs.

Code 44 -Connexion impossible au serveur POP3

Impossible de se connecter au serveur POP3 de récapération du courrier, le service est momentarily indisponible. Si l'erreur est systématique, vérifie les paramètres de messagerie Internet et les serveurs.

Code 45 - Déconnexion du fournisseur

Le service devient momentanément indisponible, tentez à nouveau l'opération plus tard.

Code 46 - Déconnexion du serveur SMTP

Déconnexion du serveur SMTP de remise du courrier, le service devient momentarily indisponible, tentez à nouveau l'opération plus tard.

Code 47 - Déconnexion du serveur POP3

Déconnexion du serveur POP3 de récapération du courrier, le service est momentanément indisponible, tentez à nouveau l'opération plus tard.

Code 48 - Déconnexion Internet

Le service devient momentanément indisponible, tentez à nouveau l'opération plus tard.

Code 49 - Connexion Internet impossible

Vérifiez le numero d'appel et éventuelles le prefixe associé à l'appareil.

Pour vérifier les paramètres Internet, imprimez-les en appuyant successivement sur les touches MENU, 9, 4, 5 et OK.

INCIDENTS IMPRIMANTE

Messages d'erreur

Lorsque l'imprimante rencontres un des problèmes décrits ci-dessous, le témoin "Marche" clignote en couleur rouge, ce qui signifie que, provisoirement vous ne pouvez plus utiliser votre télécopieur. Le message correspondant est inscrit sur l'afficheur du télécopieur.

Message	Action
CHANGER TONER	Remplacez la cartouche toner indiquée.
INSERER CARTE JAUGE	Procedez comme indiqué au paragraphe Remplacement de la cartouche d'impression, page 6-2.
FERMER CAPOT SUP IMPRIMANTE	Fermez le capot supérieur de l'imprimante.
IMPROMANTE ABSENTE	Vérifiez la connexion de l'imprimante au scanner.
	Reportez-vous au paragraphe Raccordement Imprimante, page 1-13.
PLUS DE PAPIER	Installez le bac papier.
	Remplissez le bac avec du papier au format désiré.
VERIFIER PAPIER	Ouvrir le bac.
DANS BAC	Enlevez la feuille coincée.
VERIFIER PAPIER	Ouvrez le capot.
EXTERNE	Enlevez la feuille coincée en sortie d'impression.
VERIFIER PAPIER	Ouvrez le capot arrêté.
INTERNE	Enlevez la feuille coincée entre le bac et le four.
ERREUR	Débranchez et rebranchez le terminal.
IMPROMANTE XX	Si le problème persististe, contactez votre revendeur.

Bourrage papier de l'imprimante

A l'intérieur de l'imprimante

Suivez la procEDURE ci-dessous pour-retirer les feuilles de papier coincées del'imprimante.

Attention - L'unité de fusion à l'intérieur de l'imprimante peutvenir très chaude pendant son fonctionnement. Pour éviter toute blessure, ne touche pas cette zone.

Fermez le bac réceptacle et appuyez sur le bouton de déverrouillage du capot supérieur pour ouvrir le capot supérieur.

Remarque : Avant d'ouvrir le capot supérieur, veillez à replier le bac réceptacle pour éviter de vous blesser. Retirez la cartouche d'impression.

Remarque : Enveloppez immédiatement la cartouche d'impression dans un linge pour la protégger d'une surexposition à la lumière

Tirez sur l'extrémité de la feuille qui sort de l'imprimante.

Attention - Ne touchez pas le rouleau de transfert d'image (le rouleau noir au fond de l'imprimante).

Remettez la cartouche d'impression (voir p. 6-4)

Rabaissez le capot supérieur et appuyez dessus doucement mais fermement jusqu'à ce qu'il se verrouille.

Problème de sortie papier

Retirez le papier coincide de l'imprimante

Problème d'insertion du papier (bac 1)

Enlevez le capot du bac et retirez le papier coincide de l'imprimante.

Problème d'insertion du papier (deuxieme ou troisieme unité de cassette papier)

Problème d'insertion du papier (bac d'alimentation manuelle)

Retirez le papier coincide de l'imprimante

Retirez le capot de la cassette et tirez le bac 2 ou 3 de la seconde ou troisieme unité de cassette papier. Appuyez sur la pile de papier jusqu'à ce que la plaque de levage du papier se verrouille.

Retirez la pile de papier du bac et enlevez le papier coincide de l'imprimante.

INCIDENTS SCANNER

Bourrage papier du scanner à défilament

Lorsqu'un bourrage papier se produit, le message RETIRER LE DOCUMENT s'affiche sur l'écran du panneau de commande.

Si des bourages se produit fréquement dans une zone particulière, cela signifie que celle-ci nécessite un contrôle, un nettoyage ou une réparation

Ouvre le capot analyse du scanner à défilament, en appuyant sur le bouton (A).

Retirez le papier (B) à l'origine du bourrage sans le déchirer.
Puis fermez le capot analyse du scanner à défilament.

6-19

Sommaire

Installation

Prise en mains

Configuration

Répertoir

Utilisation

Maintenance

Sécurité

INCIDENTS DIVERS

A la mise sous tension, rien ne s'affiche à l'écran

Vérifiez le branchement du cordon secteur et éventuellesment la prise de courant.

Le message IMPRIMANTE ABSENTE s'affiche à l'écran

Vérifiez que le bouton marche/arrêt de l'imprimante est bien en position I (reportez-vous au paragraphe Raccordement Imprimante, page 1-13).

Le télécopier ne detecte pas la présence du document que vous avez inséré. L'affichage DOCUMENT PRÉT n'apparait pas à l'écran.

En début et en cours d'analyse, apparait à l'écran RETIRER LE DOCUMENT et levoyant "Marche" est rouge.

Retirez le document ou appuyez sur la touche

Vérifiez que le document n'est pas trop écais (50 feuilles de papier de 80g / m2

Aéréz les feuilles si nécessaire.

Faites bien avancer les feuilles en butée.

Le télécopieur ne recoit pas de télécopies

• Si l'icone "Fax" est eteint et que I'icone "Tel." est allumé, cela signifie que le mode de recep tion estprogramme sur manuel. Vousdezetlemettre sur "Fax"(reportez-vous au paragraphe Répondeur Fax, page 3-5).

Vérifiez le branchement du cordon ligne téléphonique et la présence de tonalité sur la ligne téléphonique dans le cas d'un modele AGORIS 7120 et le branchement des cordons lignes téléphoniques et la présence de tonalité sur les lignes téléphoniques dans le cas d'un modele AGORIS 7150.

• Si l'écran affiche IMPRIMANTE ABSENTE, vérifie que l'interrupteur de l'imprimante est sur marche et vérifie le branchement du cordon de raccordement entre l'imprimante et le télécopieur.

Vous receivez une page blanche

Faites une photocopie d'un document ; si celle-ci est correcte, votre télécopieur fonctionne normalement. Contactez alors le correspondant qui vous a envoyé la télécopie car il有一种 peut-être inséré son document à l'envers.

Vous n'arrivez pas à émettre

Vérifiez le branchement du cordon ligne téléphonique.

Vérifiez la présence de tonalité en appuyant sur la touche

CARACTERISTIQUES

Type d'appareil : Télécopieur couleur de bureau, rapide, fonctionnant avec tous les apparêils de groupe 3 selon les recommendations du UIT-T.

CHARACTERISTIQUES DE L'APPAREIL

Dimensions hors réceptacles :

Scanner

Alimentation électrique :

Consommation électrique (valeurs maximes) :

220-240 V - 50-60 Hz - 5A

Au repos : 35 W

Température ambiente admissible :

Taux d'humidité admissible :

en fonctionnement : 55 W (750 W en impression)

en fonctionnement: +10^ à 35^

en fonctionnement: +20% à 80% RH (sans

condensation)

Format du document original :

Largeur: 216mm max.

Hauteur : 297 mm

Epaisseur: 0,05mm à 0,15mm (1 feuille) 0,06mm à 0,12mm (plusieurs feuilles)

Capacité Maxi: hauteur du paquet de feuilles 5mm (soit une capacité normale de 50 pages

(80g/m2)

Format à la réception (format A4):

Largeur:210mm

Papier de réception :

Capacité bac papier :

Longueur:297mm

papier normal (type photocopieur (80g / m2)

250 feuilles maxi (80g / m2)

(500 feuilles par bac supplémentaire, 2 bacs

supplémentaires maximum)

Procedures de transmission :

Possibilities de liaison :

Conformes aux recommendations du UIT-T pour télécopieurs du groupe 3

sur tous les réseaux téléphoniques publics commutes (ou équivalents)

Scanner à défilament - Scanner à plat :

100 x 200 dpi en mode Normal

200× 200 dpi en mode Fin

200 x 400 dpi en mode SuperFin

Imprimante:600x600dpi

Lecture opto-electronique CIS (scatterer à défilament)

et CCD (scatterer a plat)

Procededimpression laser sur papier normal

En groupe 3 : 33600/14400/12000/9600/7200/4800/

2400 bps

6-21

Maintenance

La durée effective de la transmission pour une page A4 varie de quelques secondes à une minute environ (selon la qualité de la ligne, la vitesse du modem, la quantité d'informations de l'original et la résolution)a.

Types de codage :

Protocoles SMTP/POP3/MIME pour le courrier électronique

Format de fichier TIFF-F

Internet: caractéristiques générales

a. Sans tenir compte de la procédure d'initialisation de l'échange

CARACTERISTIQUES DES CONSOMMABLES

Cartouche toner d'impression=noire :

Approximativement 9000 pages (ratio noir/blanc de 5% maximum) ou 15000 pages ITU n^1

La cartouche d'impression fournie avec l'appareil peut produces environ 3000 pages de 5 % format A4

7 SÉCURITÉ

CONSIGNES DE SECURITÉ

Avant de brancher votre apparéil vérifie que la prise de courant secteur sur laquelle vous allez brancher votre apparéil est conforme aux indications portées sur l'étiquette signalétique (tension, courant, fréquence du réseau électrique) apposaée sur votre apparéil ou sur le bloc alimentation séparé (suivant modèle). L' apparéil ne doit pas être installé à même le sol.

Si vous appeareil fonctionne avec un bloc alimentation sépare, n'utilise que celui qui vous a été livré avec votre apparéil à l'exclusion de tout autre.

Si vous appeareil fonctionne avec une pile, la remplacer uniquement par une pile du même type ou d'un type équivalent recommendé par le constructeur.

Attention: il y a Danger d'explosion lors d'un remplacement incorrect de la pile.

Les piles usages doivent être mises au rebut, conformément aux instructions du fabricant.

Selon le modele de l'appareil, la fiche de prise de courant de l'appareil pouvant etre le seul moyen de déconnexion du réseau électrique, il est impératif d'appliquer les consignes suivantes:

• Voiture appareil doit être branché sur une prise de courant secteur située à proximité.
• La prise de courant secteur doit rester aisément accessible.

Votre apparéil est livré avec un cordon secteur équipé d'une prise de courant qui peut être (selon modèle):

• sans terre (symbole présent sur l'étiquette signalétique),
• avec terre (absence de symbole sur l'étiquette signalétique).

Une prise de courant avec terre doit être imperativement branchée sur une prise murale munie d'une terre.

En version européenne, cet apparéil porte le marquage C ∈ en application des directives 73/23/CEE, 89/336/CEE et 93/68/CEE.

APPAREL A RAYONNEMENT LASER
DE CLASSE 1
CLASS 1 LASER PRODUCT
LASER KLASSE
APPARECCHIO LASER DI CLASSE 1
PRODUCTO LASER DE CLASE 1
APARELHO ALASER DE CLASSE 1

Si l'appareil est sous tension et si vous déposez le capot supérieur de l'appareil, vous vous expose à un double danger:

• L'interception du rayonnement laser par l'oeil humain peut provoquer des blessures irrémédiables.
• Le contact avec les parties sous tension provoque un choc électrique dont les conséquences peuvent être extrémement graves.

Sécurité

7-2

IMPORTANT

• Les entretiens décrits dans les pages précédentes sont à la charge de l'utilisateur. Enaucun cas,ils ne sont pris en charge au titre de la garantie ou du contrat de service EGT.
  Par la programmation de visites régulières d'un technicien EGT, le contrat de service PREMIUM (option), permet toute fois le contrôle technique complet de votre AGORIS, ainsi que son entretien préventif et le changement des pieces d'usure. (hors consommables).
• Sont exclues des conditions de garantie ainsi que du contrat de service EGT, toutes prestations de dépannage correspondant à une utilisation du produit au-delà de ses possibilités :
• Traffic moyen 150 pages/jour
• Traffic maximum 250 pages/jour¹.
• Durée de vie du matériel préconisée par le constructeur (en cas d'une utilisation normale et d'un entretien régulier du matériel respectant les indications de la Notice d'utilisation): 300 000 copies (ou 5 ans).
• Ces données sont des préconisations constructeur et ne constituent enaucun cas des éléments contractuels.
