Manuel de l'utilisateur Récepteurs GPS de la série Méridian
N’essayez pas de modifier les paramètres du Meridian pendant que vous conduisez. Stoppez complètement votre véhicule ou demandez au passager d’effectuer les modifications. Il est dangereux de quitter la route des yeux, vous risquez de provoquer un accident dans lequel vous ou d’autres personnes pourraient être blessées. FAITES APPEL À VOTRE BON SENS Ce produit constitue une excellente aide à la navigation, mais il ne se substitue pas à une orientation attentive, ni au bon sens. Ne comptez jamais uniquement sur un appareil pour vous diriger. SOYEZ PRUDENT Le système de positionnement global (GPS) est géré par le gouvernement des ÉtatsUnis, qui est seul responsable de la précision et de la maintenance du GPS. La précision des relevés de position peut être affectée par les réglages périodiques des satellites GPS réalisés par le gouvernement des États-Unis et est sujette à modifications conformément à la politique d’utilisation civile du GPS du Ministère de la Défense et au Plan Fédéral de radionavigation. La précision peut également être affectée par une mauvaise géométrie des satellites. UTILISEZ DES ACCESSOIRES APPROPRIÉS Utilisez uniquement les câbles et antennes Magellan. L’utilisation de câbles et d’antennes qui ne sont pas des produits Magellan peut affecter sérieusement les performances du récepteur ou l’endommager gravement, entraînant ainsi l’annulation de garantie.
Le LOGICIEL est la propriété de Thales Navigation et/ou de ses fournisseurs. Il est protégé par la législation américaine et les dispositions des traités internationaux relatives aux droits d’auteur. Vous devez donc considérer ce LOGICIEL comme tout autre produit soumis à la propriété intellectuelle. Vous ne pouvez utiliser, copier, modifier, pratiquer de l’ingénierie inverse sur, ni céder ce LOGICIEL, sauf selon les termes expressément mentionnés par la présente licence. Tous les droits qui ne vous sont pas expressément octroyés sont réservés par Thales Navigation et/ou ses fournisseurs. * * * Aucune partie de ce guide ne peut être reproduite ni transmise sous quelque forme que ce soit ou par quelque moyen que ce soit, électronique ou mécanique, y compris par photocopie ou enregistrement, à toute fin autre que l’utilisation personnelle par l’acheteur, sans l’accord écrit préalable de Thales Navigation. © 2002 Thales Navigation, Inc. Tous droits réservés. Magellan et MapSend sont des marques commerciales déposées de Thales Navigation, Inc. Meridian est une marque commerciale de Thales Navigation, Inc.

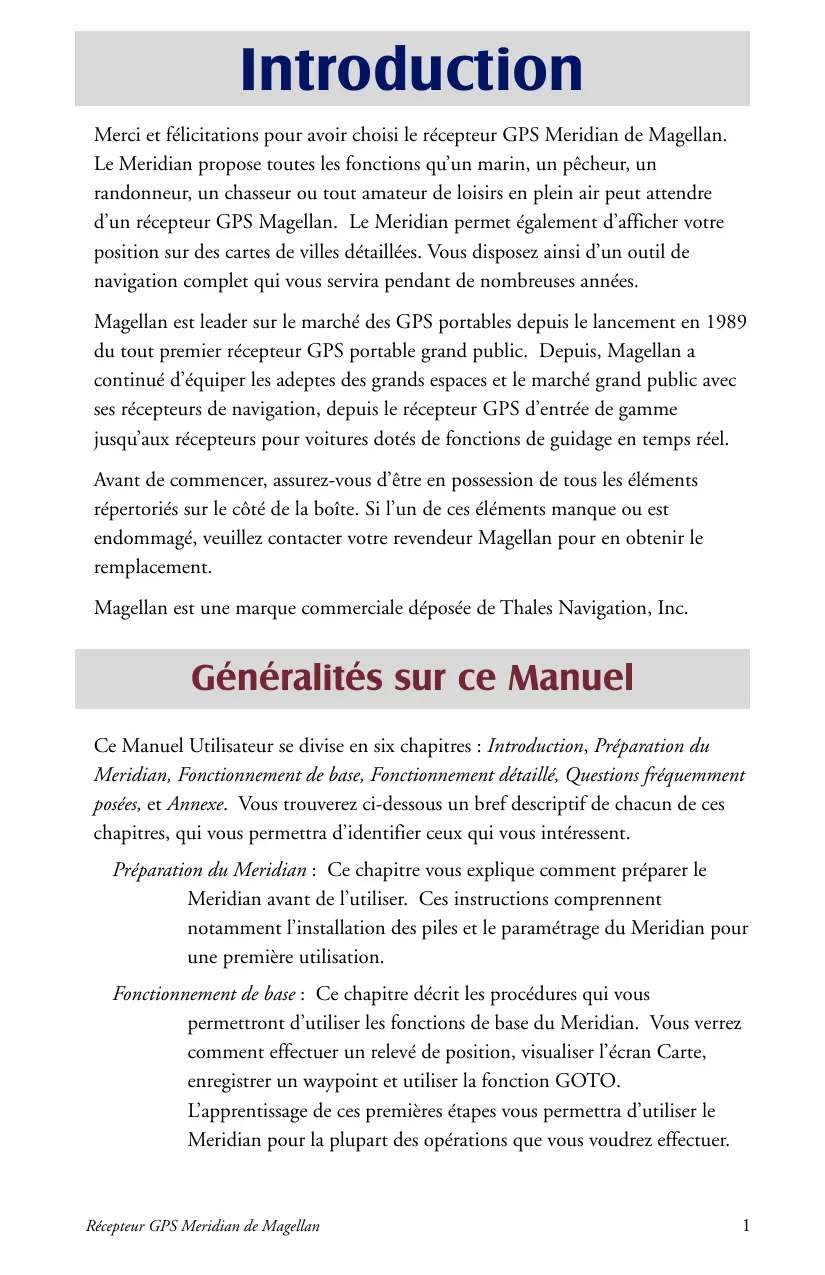

Introduction 1 Généralités sur ce manuel 1
Installation des piles 3 Initialisation avant première utilisation 4 Fonctions de paramétrage facultatives 7
Le Récepteur GPS Meridian 8 Marche / Arrêt 9 Marche/Arrêt du Rétroéclairage 9 Réglage du Contraste 10 Comment Faire le Point 10 Écrans de navigation 10 Écran Carte 11 Écran Compas 11 Écran des Données en gros caractères
Régler le contraste de l’écran 22 Écrans de Navigation 23 Sélectionner les écrans de navigation 23 Retourner au dernier écran de navigation visualisé
Projection de terrain 32 Modifier l’orientation de la carte 33 Sélectionner l’usage principal 33 Sélectionner le mode Tracé 34 Auto ou Auto détaillé 35 Écran Compas 35 Personnaliser les champs de données 36 Écran des Données en gros caractères.
Sélectionner les coordonnées du système, datum et mode Altitude .. 39 Écran Route 40 Personnaliser les champs de données 40 Écran Données 41 Personnaliser les champs de données 41 Écran Vitesse 42 Personnaliser les champs de données 42 Écran État des satellites. 43 Waypoints / Base de données 44 Accéder à la base de données Waypoints 44 Sélectionner les waypoints Utilisateur (Alphabétique)
Visualiser un waypoint utilisateur sur la carte
Rechercher une adresse 51 Routes 52 Créer une route GOTO 52 Créer une route de retour en arrière 52
Activer/Désactiver une route 54 Visualiser une route 55 Modifier une route 55 Insérer un segment 55 Supprimer un segment 56 Remplacer un segment 56 Ajouter un segment 56 Ajouter un nouveau waypoint à une route 56 Inverser une route 57 Supprimer une route 57 Visualiser une route sur l’écran Carte 57 Créer une route avec l’historique du tracé 57 Dénivellation 58 Sélectionner la dénivellation 58 Suivi du tracé 59 Dénivellation de la route sélectionnée 59 Dénivellation de la route 59 Vérifier la trajectoire (Path Check) 59 Réglages 60 Initialiser le Meridian 60 Activer / Désactiver les écrans de navigation

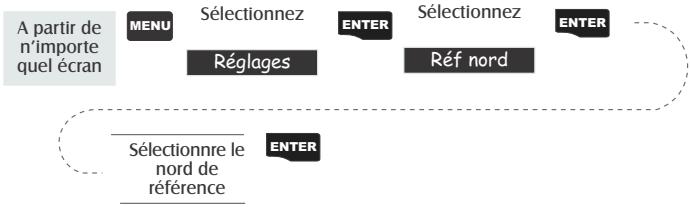

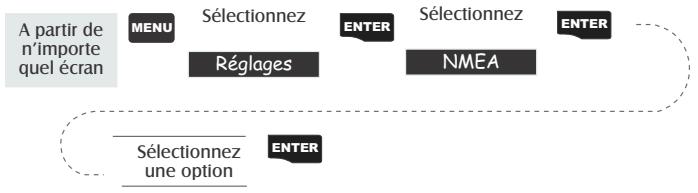

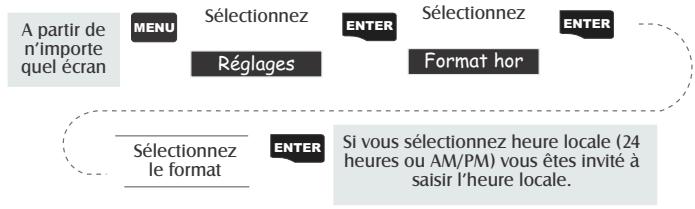

Sélectionner un datum 61 Sélectionner le mode Altitude 62 Sélectionner le format horaire 62 Sélectionner les unités NA V. 62 Sélectionner le Nord de référence 63 Sélectionner l’heure d’été 63 Minuteur de veille 64 Définir le minuteur de rétroéclairage 64 Activer/Désactiver l’avertisseur sonore
Effacer les wpts/routes 67 Effacer toutes les routes 67 Réinitialiser le Meridian sur les paramètres d’usine.

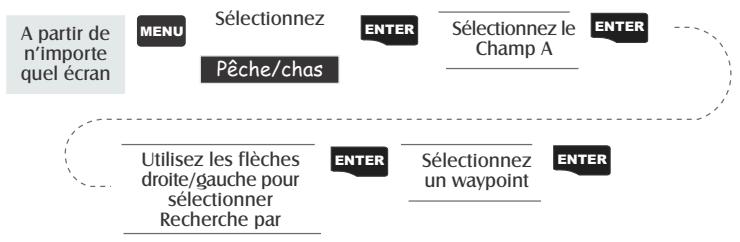

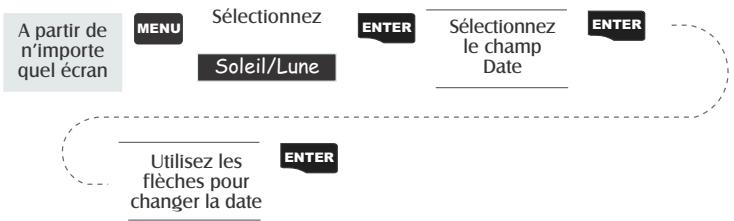

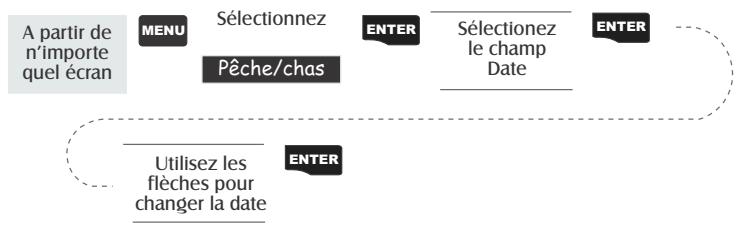

Modifier la date de Pêche/Chasse 69 Modifier la position de Pêche/Chasse 69 Alarmes du Meridian 70 Configurer l’alarme d’arrivée
Enregistrer des waypoints et des routes dans la carte mémoire
Charger des waypoints et des routes à partir de la carte mémoire
Effacer des fichiers de la carte mémoire 73 Tester la carte mémoire. 73 Modifier la carte détaillée 74 Formater la carte mémoire 74
Avant de commencer, assurez-vous d’être en possession de tous les éléments répertoriés sur le côté de la boîte. Si l’un de ces éléments manque ou est endommagé, veuillez contacter votre revendeur Magellan pour en obtenir le remplacement. Magellan est une marque commerciale déposée de Thales Navigation, Inc.
Ce Manuel Utilisateur se divise en six chapitres : Introduction, Préparation du Meridian, Fonctionnement de base, Fonctionnement détaillé, Questions fréquemment posées, et Annexe. Vous trouverez ci-dessous un bref descriptif de chacun de ces chapitres, qui vous permettra d’identifier ceux qui vous intéressent. Préparation du Meridian : Ce chapitre vous explique comment préparer le Meridian avant de l’utiliser. Ces instructions comprennent notamment l’installation des piles et le paramétrage du Meridian pour une première utilisation. Fonctionnement de base : Ce chapitre décrit les procédures qui vous permettront d’utiliser les fonctions de base du Meridian. Vous verrez comment effectuer un relevé de position, visualiser l’écran Carte, enregistrer un waypoint et utiliser la fonction GOTO. L’apprentissage de ces premières étapes vous permettra d’utiliser le Meridian pour la plupart des opérations que vous voudrez effectuer.
Meridian. Les utilisateurs avertis du GPS ne trouveront certainement aucune information nouvelle dans ce chapitre, mais les nouveaux utilisateurs du GPS peuvent y trouver la réponse à bon nombre de leurs questions. Annexe : Vous trouverez dans cette Annexe des informations sur la connexion de votre Meridian à des appareils externes, les accessoires, le dépannage et les données techniques. Glossaire : Vous trouverez également un glossaire expliquant certains termes et abréviations figurant dans le Meridian ou son manuel, susceptibles d’être méconnus de certains utilisateurs.
Nous souhaitons avant tout que vous soyez pleinement satisfait de votre Meridian et de la documentation qui l’accompagne. Si vous avez des idées, des suggestions ou même une réclamation à nous communiquer, veuillez nous en faire part via notre site Internet (www.magellangps.com) ou par courrier.
Installation des piles Le Meridian Magellan fonctionne avec deux piles AA placées au dos de l’appareil, sous le couvercle des piles. Lorsque le rétroéclairage est éteint, vous devez pouvoir bénéficier d’une autonomie de 14 heures avec les deux piles AA. Le rétroéclairage réduit considérablement l’autonomie de l’appareil. En le laissant allumé en permanence, vous bénéficiez d’environ 6 heures d’utilisation avec les deux piles AA. Pour retirer le couvercle des piles, poussez les deux boutons du couvercle complètement à gauche et retirez-le du récepteur. Insérez les nouvelles piles en procédant comme sur l’illustration, en veillant à respecter la polarité. Replacez le couvercle et repoussez les deux boutons complètement à droite. Vérifiez que le couvercle est bien bloqué à sa place. En combien de temps dois-je remplacer les piles ? Tous les waypoints et les routes que vous avez créés sont enregistrés dans la mémoire permanente. La position courante et l’heure ne sont pas enregistrées dans la mémoire permanente, mais seront conservées en mémoire pendant au moins 12 heures, même si les piles ne sont pas installées. Pensez toujours à éteindre le Meridian avant d’ôter les piles ou de couper l’alimentation externe. Dans le cas contraire, vous risquez de perdre ou de corrompre des données.
Meridian sauvegarde la dernière position calculée et l’utilise lors de sa prochaine mise en marche. Cependant, lorsque le Meridian est neuf (ou si sa mémoire a été entièrement effacée), il ne dispose d’aucune information sur sa dernière position. Ainsi, soit il commence par interroger les satellites de manière à savoir lesquels se situent au-dessus de lui, soit vous lui indiquez votre position approximative pour lui permettre de calculer la position initiale, autrement dit, d’effectuer le “premier relevé”. Remarque : Vous pouvez ignorer le processus d’initialisation à tout moment en appuyant sur la touche [NAV], après avoir sélectionné la langue de votre Meridian et accepté la page Avertissement. Si le Meridian parvient à collecter des données satellite (c-à-d., s’il a une vue du ciel dégagée) il commencera à s’auto-initialiser. Le calcul de la position initiale peut prendre entre 3 et 8 minutes. Suivez ces instructions pour initialiser le Meridian. Étape 1 : Allumer le Meridian Appuyez sur [PWR] Le Meridian s’allume et affiche l’écran de démarrage, puis l’écran de sélection de la langue. 4

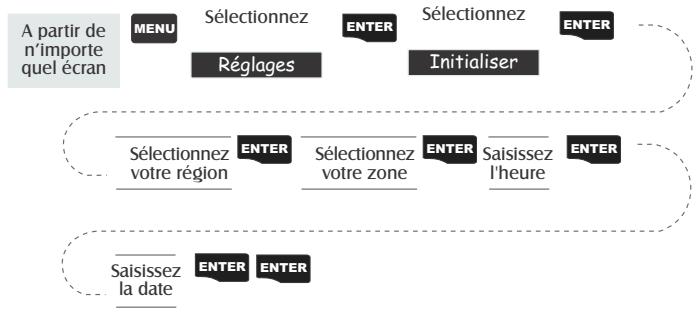

L’écran Avertissement apparaît et restera affiché pendant 10 secondes. Si vous n’appuyez pas sur la touche ENTER, le Meridian s’éteindra. Si vous comprenez et acceptez l’avertissement présenté, appuyez sur [ENTER]. Le Meridian affiche un message indiquant que le récepteur doit être initialisé. Appuyez sur [ENTER]
Mettez votre zone en surbrillance à l’aide des flèches haut/bas. Appuyez sur [ENTER]
Éditer déplace le curseur vers la gauche ou la droite. Appuyez sur la flèche de droite, vous obtenez :
Appuyez sur la flèche du haut, vous obtenez :

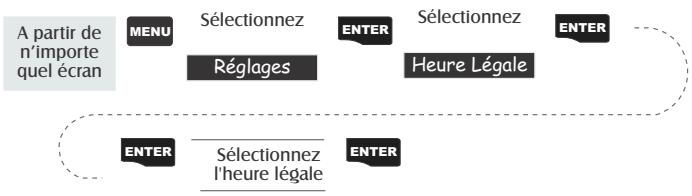

Réglez l’heure locale à l’aide des flèches directionnelles. Veillez à régler l’indicateur AM/PM. Lorsque vous avez saisi l’heure exacte, appuyez sur [ENTER]. Entrer la date. La dernière information requise est la date. À l’aide des flèches directionnelles, saisissez la date du jour. Appuyez sur [ENTER]. Toutes les informations requises par le Meridian afin d’accélérer le processus de calcul du premier relevé ont été entrées et le bouton Fait apparaît en surbrillance. Pour terminer le processus d’initialisation, appuyez sur [ENTER].

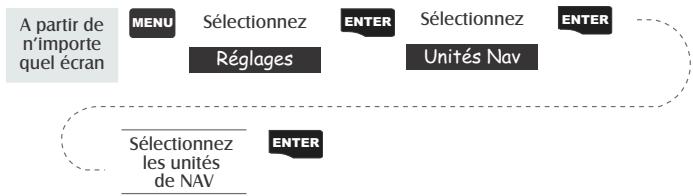

Contraste et les Unités NAV. Contraste. Pour régler le contraste, appuyez sur [MENU]. Utilisez les flèches haut/bas pour mettre en surbrillance “Contraste” et appuyez sur [ENTER]. À l’aide des flèches haut/bas, modifiez le contraste jusqu’au niveau présentant le meilleur affichage pour les quatre barres qui figurent sous l’indicateur. Lorsque le contraste vous convient, appuyez sur [ESC]. Unités NAV. Vous pouvez choisir les unités de mesure utilisées par le Meridian. Miles/Yards/Mph, Miles/Pieds/Mph (par défaut), Milles nautiques/Pieds/Noeuds ou Kilomètres/Kilomètres-heure. Pour modifier les unités de mesure de navigation, appuyez sur [MENU]. Utilisez les flèches haut/bas pour mettre en surbrillance “Réglages” et appuyez sur [ENTER]. Utilisez les flèches haut/bas pour mettre en surbrillance “Unités NAV” et appuyez sur [ENTER]. Utilisez les flèches haut/bas pour mettre en surbrillance l’unité de mesure souhaitée et appuyez sur [ENTER]. Appuyez sur [ESC] pour revenir au dernier écran consulté. Cette opération marque la fin du paramétrage de votre récepteur GPS Meridian. Le chapitre suivant décrit le fonctionnement et l’utilisation de base du Meridian en tant qu’instrument de navigation. Récepteur GPS Meridian de Magellan

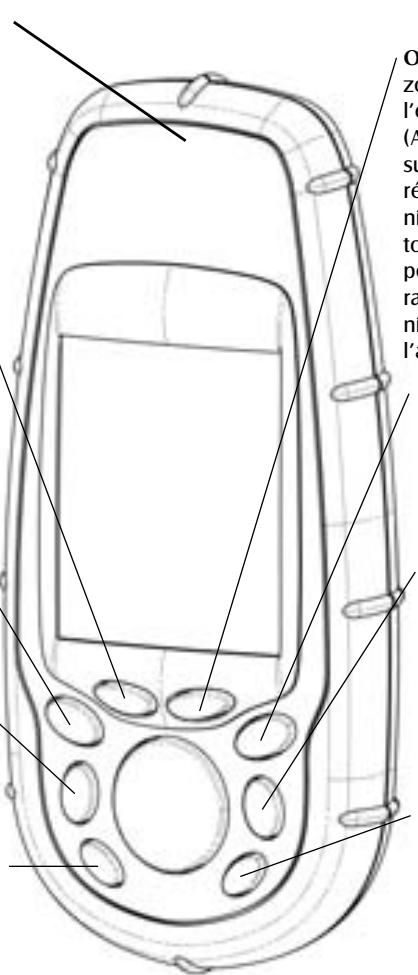

Antenne quadrifilaire IN - Effectue un zoom avant sur l’écran Carte. (Appuyez une fois sur le bouton pour agrandir l’image d’un niveau. Maintenez la touche enfoncée pour passer rapidement d’un niveau de zoom à l’autre.) ESC - Annule la dernière opération réalisée en appuyant sur un bouton. Permet également de faire défiler les écrans NAV en sens inverse.
GOTO (touche à double fonction) GOTO permet de créer une route directe vers n’importe quel waypoint enregistré en mémoire. Cette touche permet également de MARQUER une position.
(Appuyez une fois sur le bouton pour réduire l’image d’un niveau. Maintenez la touche enfoncée pour passer rapidement d’un niveau de zoom à l’autre.) ENTER - Confirme les saisies de données ou les sélections de menus. MENU - Permet d’accéder aux menus des écrans affichés. Donne également accès aux fonctions waypoint, route et paramétrage. PWR - Allume/ Éteint le Meridian. Permet également d’activer/de désactiver le rétroéclairage.

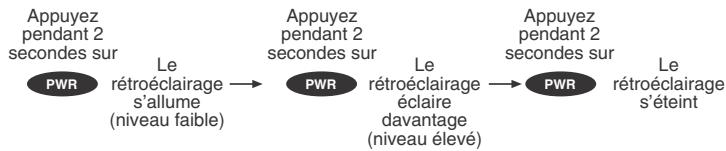

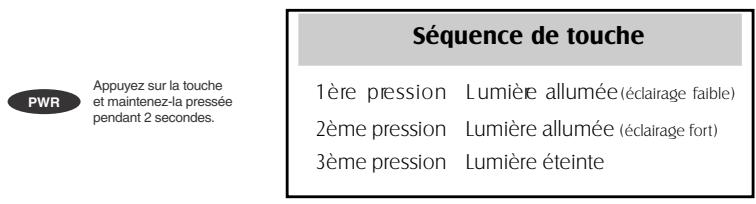

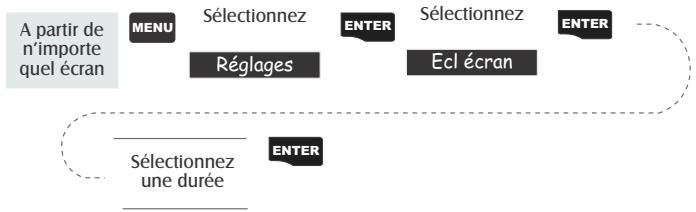

Le rétroéclairage peut être réglé sur trois niveaux différents (faible, fort ou éteint). Appuyez pendant 2 secondes sur
Comment Faire le Point Le Meridian accède aux informations dont il a besoin grâce aux satellites positionnés en orbite autour de la Terre. L’antenne doit donc disposer d’une vue du ciel relativement dégagée. Le Meridian peut ainsi choisir parmi tous les satellites disponibles. Si la vue du ciel est obstruée par de grandes falaises, des immeubles, un feuillage dense ou autres types d’obstacles, les signaux satellites risquent d’être bloqués et le récepteur mettra plus de temps à calculer la position. Vous pouvez visualiser le niveau de signal et les satellites utilisés sur l’écran État des satellites (décrit à la section suivante). Manipuler le Meridian. Ce récepteur permet une prise en main confortable. Tenez le Meridian dans la paume de votre main, l’antenne dirigée vers le ciel.

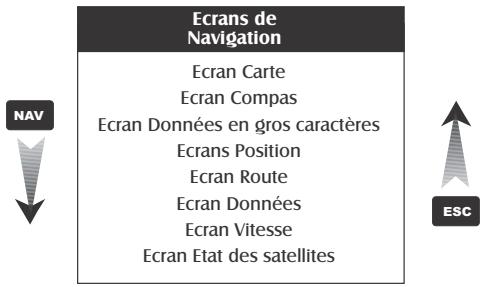

Le Meridian propose neuf écrans de navigation : l’écran Carte, l’écran Compas, l’écran Données en gros caractères, deux écrans Position, l’écran Route, l’écran Données et l’écran Vitesse. Plus l’écran État Sat. qui vous permet de visualiser le niveau de réception des informations satellites par le Meridian. Vous trouverez une brève description de ces écrans dans ce chapitre. Pour en savoir plus sur les différents écrans, veuillez consulter le chapitre Fonctionnement détaillé de ce Manuel Utilisateur. 10
L’icône représentant votre position courante se transforme en sablier lorsque le Meridian est incapable de faire le point en raison d’un faible niveau de réception du signal. En mode Curseur, vous voyez s’afficher un curseur qui peut être déplacé sur la carte. Au bas de l’écran, vous pouvez voir les informations relatives à la position du curseur par rapport à votre position courante. Vous verrez également tout point d’intérêt (POI) sur lequel se trouve le curseur. Pour accéder au mode Curseur, appuyez sur n’importe quelle flèche du clavier. Un curseur en forme de croix apparaît. Vous pouvez le déplacer sur l’écran à l’aide des flèches directionnelles. Pour revenir en mode Position, appuyez sur [ESC]. Le curseur disparaîtra et l’icône indiquant votre position courante réapparaîtra au centre de la carte. Écran Compas. Il s’agit d’un écran très pratique, à garder à portée de main lorsque vous naviguez. Vous pouvez le personnaliser entièrement, de manière à présenter les informations qui vous seront utiles. Au bas de cet écran, vous voyez non seulement la représentation graphique de votre cap mais également la relation entre le soleil, la lune et votre destination (si vous naviguez sur une route) par rapport à votre cap. Écran des Données en gros caractères. Cet écran est similaire à l’écran Compas, mais il n’affiche pas le compas. Il permet en revanche d’afficher les données de navigation en gros caractères. Ce type d’affichage est idéal si vous avez monté le Meridian sur le tableau de bord d’un bateau à l’aide du support pivotant fourni en option. Les informations personnalisables seront facilement lisibles, même à distance. Récepteur GPS Meridian de Magellan
En outre, les informations sur la navigation en cours s’affichent dans la moitié inférieure de l’écran. Écran Route. L’écran Route représente votre itinéraire comme si vous vous déplaciez sur une véritable route. Lorsque vous devez tourner, l’écran reproduit le virage et la direction à suivre. Les icônes des waypoints et de la destination sont affichées dès qu’elles deviennent visibles par rapport à votre position. Au-dessus de la route, un compas affiche votre cap et encore au-dessus, quatre champs de données personnalisées sont représentés. Écran Données. Vous apprécierez particulièrement l’écran Données lorsque vous devrez visualiser simultanément de nombreuses informations. Cet écran présente six champs de données, plus un compas actif similaire à celui de l’écran Route. Vous pouvez personnaliser cet écran en sélectionnant les données à afficher dans les six champs supérieurs. Écran Vitesse. Cet écran présente l’aspect familier d’un compteur de vitesse. Dans la partie supérieure, vous trouvez quatre champs de données dans lesquels vous pouvez choisir d’afficher uniquement les informations dont vous avez besoin. La partie inférieure représente un compteur partiel qui enregistre la distance parcourue depuis sa dernière initialisation. Écran État des satellites. L’écran État Sat. représente graphiquement le positionnement des satellites en vue et de ceux utilisés dans le calcul des données de navigation. L’histogramme indique le niveau de signal relatif reçu pour chacun des satellites. Au bas de l’écran est indiqué le niveau d’énergie restant dans les piles. Si vous utilisez une alimentation externe, le niveau d’énergie restant sera également affiché à cet endroit. 12
Les touches NAV et ESC permettent de passer d’un écran de navigation à l’autre. Si vous êtes sur un écran de navigation, la touche NAV vous permettra de passer à l’écran de navigation suivant dans la liste, et la touche ESC, à l’écran de navigation précédent. Si vous n’êtes pas sur un écran de navigation, la touche NAV vous fera revenir au dernier écran de navigation visualisé. REMARQUE : Si vous êtes en cours de saisie des données, la touche NAV vous fera revenir au dernier écran de navigation, mais vos saisies ne seront pas sauvegardées.
Voici tout d’abord quelques définitions. On entend par “waypoint” toute position sur la planète enregistrée en mémoire. On appelle communément “Marquage” le fait d’enregistrer un waypoint. Ainsi, lorsque l’on parle du marquage d’un waypoint, cela signifie simplement enregistrer une position du globe en mémoire. Pour ce faire, le Meridian propose différentes méthodes. Les plus courantes consistent à enregistrer votre position, saisir les coordonnées d’une position ou enregistrer la position du curseur sur l’écran Carte. Ces waypoints peuvent ensuite être utilisés pour créer des routes ou servir de destination pour une route GOTO. (Une route GOTO est une route à un seul segment, définie comme la route partant de votre position courante jusqu’à n’importe quel waypoint. Je suis ici et je veux aller à (en anglais : GOTO) cet endroit.) Enregistrer la position courante en tant que waypoint Depuis n’importe quel écran, appuyez sur la touche [GOTO] et maintenez-la enfoncée pendant 2 secondes. L’écran Marque s’affiche. Le bouton “Enregistrer” apparaît en surbrillance. Vous pouvez appuyer sur [ENTER] pour enregistrer le waypoint en conservant le nom et l’icône assignés par défaut. Ce faisant, vous enregistrez votre position courante en mémoire sous le nom par défaut (WPTxxx). Récepteur GPS Meridian de Magellan
La méthode indiquée ci-dessus vous conviendra si vous souhaitez simplement enregistrer votre position rapidement. Cependant, il vous sera difficile par la suite de retrouver votre enregistrement dans une liste de waypoints nommés WPT001, WPT002, etc. C’est pourquoi vous préférerez sans doute remplacer le nom assigné par défaut par un nom de votre choix. Vous pouvez également sélectionner une icône différente qui vous aidera à repérer plus facilement un waypoint lorsque vous consulterez l’écran Carte. Pour ce faire, appuyez sur la touche [GOTO] et maintenez-la enfoncée pendant 2 secondes, comme à l’étape précédente. Si vous utilisez les flèches haut/bas, vous remarquerez que la sélection se déplace d’un champ à l’autre avant de revenir sur le bouton “Sauver”. Sélectionnez le champ Icône à l’aide des flèches haut/bas et appuyez sur [ENTER]. La fenêtre de sélection d’icônes apparaît. Utilisez les flèches directionnelles pour vous déplacer d’une icône à l’autre. Le nom de chaque icône apparaît en haut de l’écran. Pour référence, toutes les icônes et leurs noms sont répertoriés dans le chapitre Fonctionnement détaillé de ce Manuel Utilisateur. Lorsque vous avez sélectionné l’icône qui vous convient, appuyez sur [ENTER]. Le curseur de sélection se trouve à présent sur le champ du nom de waypoint. Lorsque le champ Nom est en surbrillance, appuyez sur [ENTER]. Le clavier de saisie s’affiche. La partie supérieure de la fenêtre du clavier vous indique quel est le champ que vous modifiez. Dans le cas présent, il s’agit du champ Nom. Flèches directionnelles – Déplacer la sélection d’une touche à l’autre. Permet de passer des majuscules aux minuscules et inversement. Permet d’accepter le nom et de revenir à l’écran Marque.
Ajouter un message au waypoint Vous pouvez également ajouter un message aux waypoints que vous créez. La mémoire disponible est cependant limitée. Vous pouvez enregistrer jusqu’à 500 waypoints utilisateur dans votre Meridian, mais vous ne pouvez ajouter de message que pour 200 d’entre eux. L’ajout d’un message à votre waypoint peut vous aider à l’identifier. Si ce waypoint correspond au domicile ou au lieu de travail d’un ami, vous pouvez y ajouter un numéro de téléphone ou toute autre information que vous jugerez utile. Pour ajouter un message lors de la création d’un waypoint, sélectionnez le champ Message à l’aide des flèches haut/bas et appuyez sur [ENTER]. Vous voyez s’afficher le même clavier que celui avec lequel vous avez saisi le nom et avec lequel vous allez écrire votre message. En reprenant la même méthode, vous pouvez saisir un texte de 30 caractères maximum. Le nombre de waypoints que je peux enregistrer dans le Meridian est-il limité ? Oui, le Meridian peut garder en mémoire jusqu’à 500 waypoints utilisateur. Si vous atteignez cette limite et que vous souhaitez saisir de nouveaux waypoints, vous devrez effacer ceux dont vous n’avez plus besoin afin de libérer de la place. EXERCICE En suivant les instructions données, vous pouvez sortir de chez vous et allumer votre Meridian. Si le Meridian a été préalablement initialisé, vous allez pouvoir effectuer des relevés de position. Appuyez sur la touche NAV jusqu’à ce que l’écran Carte s’affiche. Lorsque le curseur en forme de sablier devient une flèche, cela signifie que le Meridian est en train de relever la position. Lorsque l’icône redevient une flèche, appuyez sur la touche [GOTO] et maintenez-la enfoncée jusqu’à ce que l’écran Marque s’affiche. Remplacez le nom du waypoint par “Maison” et enregistrez-le. Nous utiliserons ce waypoint dans le chapitre suivant sur les routes GOTO. Récepteur GPS Meridian de Magellan
Dans la section précédente, vous avez créé un waypoint nommé “Maison”. Supposez à présent que vous vous soyez déplacé et que vous souhaitiez que votre Meridian vous guide sur le chemin du retour. Il vous suffit de créer une route GOTO : le Meridian se chargera du reste. Les utilisations d’une route GOTO sont quasi infinies. Par exemple, vous pouvez marquer la position de votre terrain de camping et être certain de retrouver votre chemin. Vous pouvez également marquer la position d’un bon coin de pêche et revenir à l’endroit exact la saison suivante. Vous pouvez même marquer l’emplacement de votre voiture dans un grand parking sans craindre d’errer sans fin à la recherche de votre véhicule.

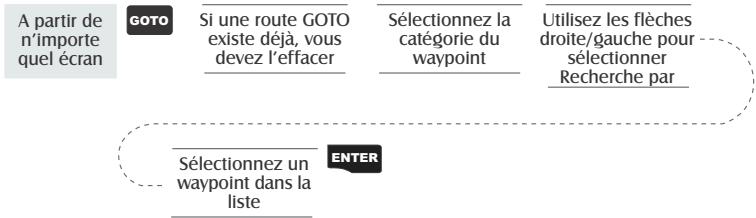

Étape 1 : Accéder à GOTO. Appuyez sur GOTO. Pour commencer, sélectionnez le waypoint de destination. Vous y parviendrez en accédant à la base de données waypoints. Le premier écran permet de choisir la catégorie de la base de données du waypoint et vous indique la manière de le rechercher : par ordre alphabétique ou d’après sa proximité par rapport à votre position courante, une ville ou d’autres waypoints.
La fonction “Rechercher par” propose deux options : Alphabétique et Nearest To. Si vous sélectionnez l’option Alphabétique, tous les waypoints de la catégorie choisie apparaîtront dans l’ordre alphabétique. L’option Nearest To affiche la liste des 20 waypoints les plus proches de votre position courante ou du waypoint que vous avez sélectionné, classés du plus proche au plus éloigné. Vous pouvez ainsi afficher les waypoints les plus proches de votre position courante, ou les aéroports les plus proches d’une ville donnée. Dans le cadre du fonctionnement de base, nous utiliserons uniquement la recherche Alphabétique. Pour en savoir davantage sur la fonction Nearest To, veuillez consulter le chapitre Fonctionnement détaillé de ce Manuel Utilisateur. Utilisez la flèche droite/gauche de manière à faire apparaître “Alphabétique” dans le champ Rechercher par. Étape 4 : Sélectionner le waypoint de destination GOTO dans la catégorie Utilisateur. Lorsque vous avez mis “Utilisateur” en surbrillance et sélectionné “Alphabétique” dans le champ Rechercher par, appuyez sur [ENTER]. La liste de tous les waypoints que vous avez saisis s’affiche. Utilisez les flèches haut/bas pour sélectionner la destination souhaitée, dans cet exemple, “Maison”, et appuyez sur [ENTER].
écrans de navigation, la barre d’en-tête indique à présent que vous vous dirigez vers une certaine destination. Appuyez sur la touche NAV jusqu’à ce qu’apparaisse l’écran Compas. La barre d’en-tête indique à présent “Vers : Maison”. Toutes les informations affichées vous donnent les indications nécessaires pour vous guider jusqu’à votre destination, en l’occurrence, la “Maison”. Étape alternative 4 : Sélectionner le waypoint de destination GOTO à partir d’autres catégories. Comme nous l’avons mentionné plus haut, une route GOTO peut se diriger vers n’importe quel waypoint enregistré en mémoire, que vous l’ayez créé ou qu’il ait été chargé dans le Meridian. Lorsque vous sélectionnez un waypoint en dehors de la catégorie “Utilisateur”, le clavier apparaît à l’écran. En effet, la liste complète peut contenir des milliers de waypoints et le “défilement” conventionnel risque d’être très long. Grâce au clavier, vous pourrez réduire ce délai en allant directement à un point spécifique de la liste. (Si vous suivez ces instructions, l’écran qui s’affiche actuellement doit être l’un des écrans de navigation. Dans ce cas, vous devez appuyer sur [GOTO] pour continuer à suivre ces instructions. Vous remarquez tout d’abord un message d’alerte vous demandant si vous souhaitez supprimer le GOTO actif. Sélectionnez “Oui” et appuyez sur [ENTER] pour poursuivre.) Sélectionnez “Villes” et “Alphabétique” dans le champ Rechercher par, puis appuyez sur [ENTER]. Un clavier légèrement différent de celui que vous avez déjà utilisé apparaît à l’écran. En effet, les touches “Maj” et “effacement arrière” ont été remplacées par “<-” (déplacer le curseur à gauche) and “->” (déplacer le curseur vers la droite). Ici, vous pouvez saisir les premières lettres du nom de la ville que vous recherchez.
[ENTER]. Vous verrez que le nom affiché est celui de la première ville commençant par “L” enregistrée dans le Meridian et que le curseur s’est déplacé sur la lettre suivante du nom de la ville. (En cas d’erreur, vous pouvez déplacer le curseur en arrière en sélectionnant le bouton “<-” puis [ENTER].) Si vous recherchez Los Angeles, vous devez sélectionner le “O” et appuyer sur [ENTER]. Puis choisissez le “S” et appuyez sur [ENTER]. Pour ajouter un espace, mettez la barre d’espacement en surbrillance puis appuyez sur [ENTER]. (Vous pouvez également utiliser “->” et le déplacer vers la droite si vous souhaitez ignorer la lettre indiquée par le curseur.) Il est inutile d’écrire le mot en entier. Cette opération est destinée à vous rapprocher du nom recherché afin de ne pas devoir faire défiler toute la liste de noms. Pour information, sachez qu’il suffit de saisir les cinq premières lettres du nom. Lorsque votre saisie vous convient, sélectionnez “OK” et appuyez sur [ENTER]. Astuce : Un raccourci masqué vous évite de sélectionner “OK” et d’appuyer sur [ENTER]. Lorsque vous pensez avoir suffisamment ciblé la recherche et que vous souhaitez passer à la liste, appuyez sur la touche [IN]. La liste de tous les waypoints de la catégorie choisie, en l’occurrence les villes, s’affiche. Le waypoint sélectionné précédemment apparaît en tête de liste. Utilisez à présent les flèches haut/bas pour sélectionner le waypoint que vous recherchez et appuyez sur [ENTER]. Pour cet exemple, il vous faudrait sélectionner Los Angeles, CA et appuyer sur [ENTER]. Le dernier écran de navigation consulté s’affiche et le Meridian commence à calculer toutes les informations nécessaires pour vous guider jusqu’à cette destination.
Remarque : Cette route est indiquée “à vol d’oiseau”. Le Meridian ne calcule pas la route en passant par les rues et les autoroutes, comme pour un guidage en temps réel. Vous vous apercevrez très vite que vous pouvez utiliser les routes et autoroutes affichées sur l’écran Carte de manière à les comparer à la route indiquée et rejoindre ainsi rapidement votre lieu de destination.
Meridian avant d’atteindre votre destination, vous devrez sans doute réaliser une route à un segment à l’aide du menu Route.
Éteindre le Meridian — Permet de mettre le Meridian hors tension.
Protéger la mise sous/hors tension — Si votre Meridian se trouve dans votre poche ou à un endroit où la touche [PWR] risque d’être pressée, vous pouvez le placer en mode Protection. Allumer le Meridian (Protection) - Appuyez sur la touche [PWR] et maintenez-la enfoncée jusqu’à l’affichage du premier écran de démarrage. Une fois l’écran affiché, le Meridian fonctionne normalement. Éteindre le Meridian (Protection) - Pour mettre le Meridian hors tension, appuyez sur [PWR]. Le décompte des secondes commence et vous devez appuyer sur la touche [ENTER] avant que le délai ne soit écoulé. Dans le cas contraire, le Meridian reviendra sur le dernier écran affiché.

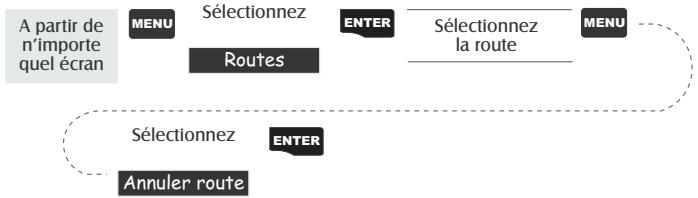

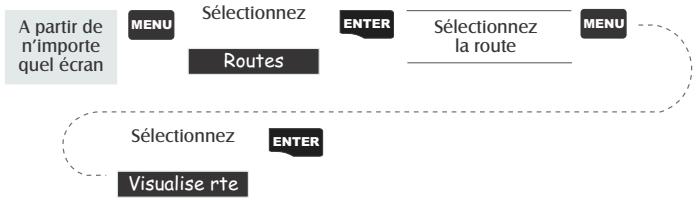

“ Réglages ” ne sont pas affichés.) Ecrans de Navigation

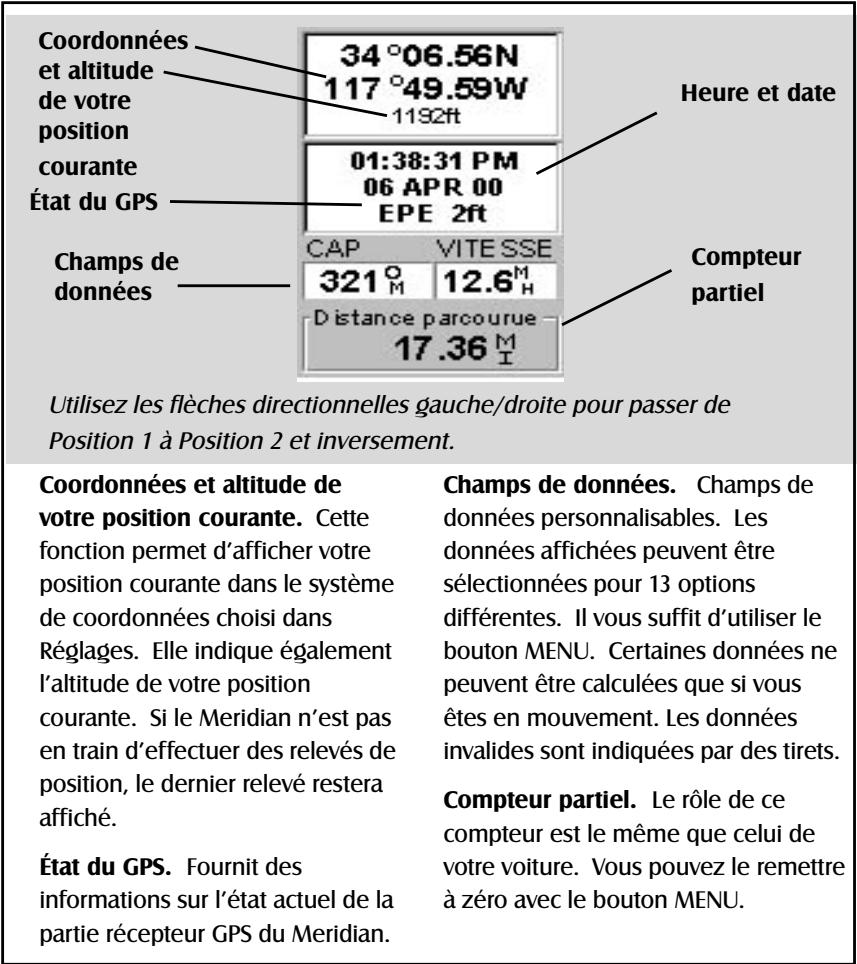

En mode Position, la carte est centrée autour de votre position courante et un curseur en forme de flèche signale votre position et indique la direction que vous prenez. Un espace entièrement personnalisable est affiché au bas de l’écran. En mode Curseur, vous voyez s’afficher un curseur qui peut se déplacer sur la carte. Au bas de l’écran, vous pouvez voir les informations relatives à la position du curseur par rapport à votre position courante. Vous pourrez également visualiser tout point d’intérêt (POI) sur lequel se trouve le curseur. Pour accéder au mode Curseur, appuyez sur n’importe quelle flèche du clavier. Une croix apparaît, que vous pouvez déplacer sur l’écran à l’aide des flèches directionnelles. Pour revenir en mode Position, appuyez sur [ESC]. Le curseur disparaîtra et l’icône indiquant votre position courante apparaîtra au centre de la carte.
Si le Meridian ne relève aucune position, cette icône sera remplacée par un sablier. Indicateur d’échelle Il indique l’échelle de la carte. Le nombre indiqué représente environ 1/4 de la largeur de l’écran. Vous pouvez modifier l’échelle en utilisant les touches IN et OUT. Historique du tracé Une ligne en pointillés représente à l’écran l’historique du tracé depuis la dernière fois que vous

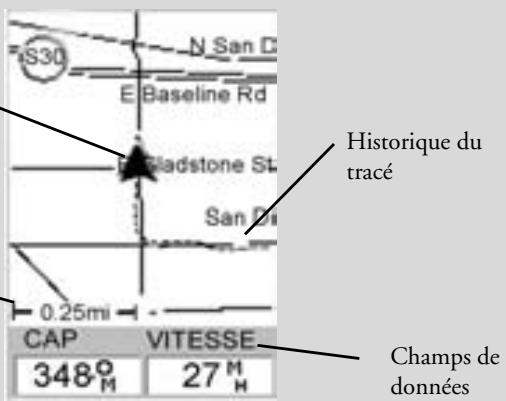

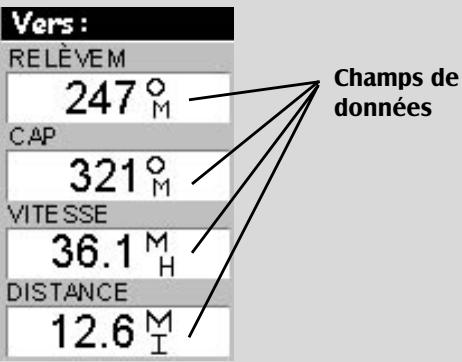

Champs de données Ces champs affichent les informations relatives à la navigation sur l’écran Carte. Ils sont tous les deux personnalisables parmi 13 types de données possibles. Vous pouvez choisir d’afficher ou non ces deux champs, afin d’obtenir plus ou moins d’espace disponible pour visualiser la carte. Ces deux fonctions (personnaliser et afficher/cacher les données) sont accessibles grâce à la touche MENU.

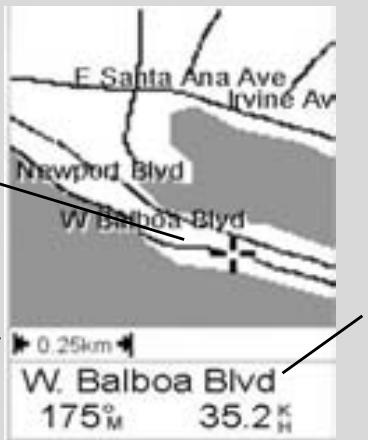

L’icône du curseur indique l’emplacement que vous avez sélectionné avec les flèches directionnelles. Indicateur d’échelle Il indique l’échelle de la carte. Le nombre indiqué représente environ 1/4 de la largeur de l’écran. Vous pouvez modifier l’échelle en utilisant les touches IN et OUT.
Le curseur indique toujours le nom de l’élément de la carte sur lequel il se trouve. Autrement, le mot “ curseur “ apparaît. Les données fournies dans la zone d’informations correspondent au cap et à la distance entre votre position courante et le curseur.
A partir de l'écran Carte

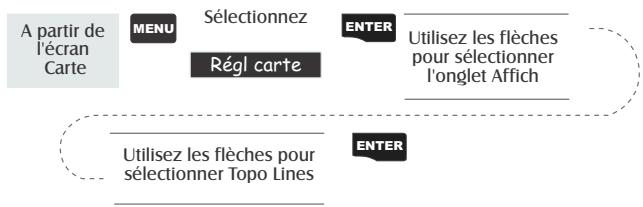

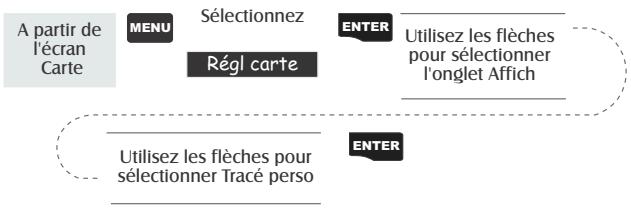

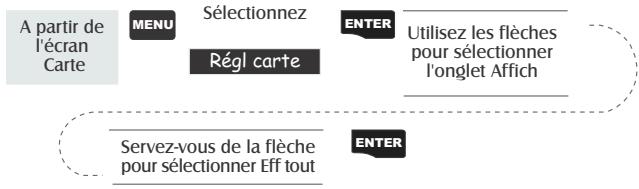

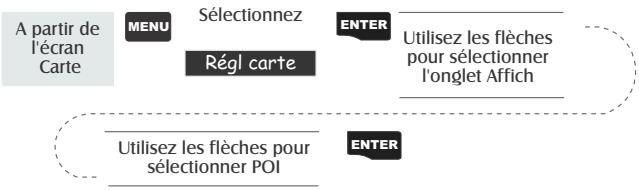

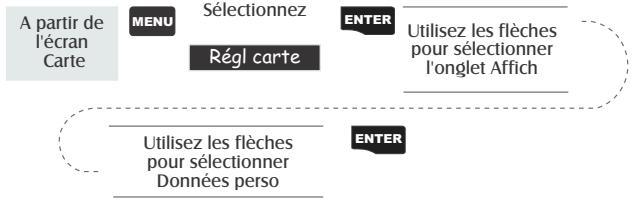

Sélectionner des éléments de la carte Afficher / Cacher les waypoints à l’écran — Cette fonction permet d’afficher ou non les waypoints sur l’écran Carte. L’option sélectionnée par défaut est l’affichage. A partir de l'écran Carte
Récepteur GPS Meridian de Magellan
[ESC] pour revenir aussitôt en mode Position, dans lequel la flèche indique votre position courante. (Si vous ne savez pas quel est le mode sélectionné, regardez tout simplement le curseur : la flèche indique que vous vous trouvez en mode Position et la croix indique qu’il s’agit du mode Curseur.) Si vous appuyez sur la touche [ESC] et que l’écran NAV change, vous étiez en mode Position. Vous pouvez alors appuyer sur la touche [NAV] pour revenir à la carte. Afficher / Cacher les informations cartographiques (inf Map) — Cette option vous permet d’afficher ou non les informations de l’écran Carte. Si les informations sont masquées, l’affichage de la carte peut occuper tout l’écran. L’option sélectionnée par défaut est l’option “ Aff inf Map ”. A partir de l'écran Carte
élément de la carte, le nom de cet élément apparaîtra. Sélectionner les informations cartographiques — Cette fonction vous permet de sélectionner les informations de la carte que vous souhaitez afficher au bas de l’écran. Remarque : Si vous sélectionnez l’option Profil horizontal ou Projection du terrain et qu’aucune information topographique n’a été téléchargée au préalable, un message d’avertissement s’affichera. A partir de l'écran Carte
Cette option affiche un cadre au bas de l’écran qui contient le nom de la rue correspondant à votre position courante ou à la position du curseur. Si vous êtes en mode Curseur, le relèvement et la distance par rapport à votre position courante seront également affichés. Profil horizontal (Disponible uniquement si les données topographiques du logiciel MapSend sont chargées dans le Meridian.) Cette option permet d’afficher une zone représentant graphiquement l’horizon qui se trouve en face de vous. L’horizon affiché est indiqué par la marque affichée à l’écran et qui est perpendiculaire à votre tracé. Si vous sélectionnez cette option, l’orientation de la carte se fera suivant le Tracé vers le haut et fonctionnera uniquement en mode Position. Si vous passez en mode Curseur, le Profil horizontal sera remplacé par les données relatives au curseur. Projection du terrain (Disponible uniquement si les données topographiques du logiciel MapSend sont chargées dans le Meridian.) Cette option permet d’afficher une zone d’informations représentant graphiquement le terrain qui se trouve en face de vous. Le terrain présenté s’étend à peu près depuis votre position courante jusqu’au bord de l’écran. Si vous sélectionnez cette option, l’orientation de la carte se fera suivant le Tracé vers le haut et fonctionnera uniquement en mode Position. Si vous passez en mode Curseur, le Profil horizontal sera remplacé par les données relatives au curseur. Pour en savoir plus sur ces écrans, reportez-vous à la section correspondante.
A partir de l'écran Carte
également se trouver à l’intérieur de la zone téléchargée.) Ce mode permet d’afficher au bas de l’écran Carte une représentation graphique de l’horizon à une distance précise de votre position courante. Cette distance correspond à l’échelle que vous avez sélectionnée pour l’écran Carte. L’horizon affiché change donc en fonction du zoom effectué (avant ou arrière). En mode Profil horizontal, vous remarquerez également la ligne de projection tracée à partir de votre position courante vers une ligne perpendiculaire plus courte. L’intersection des deux lignes indique l’endroit de la carte où l’horizon est calculé.

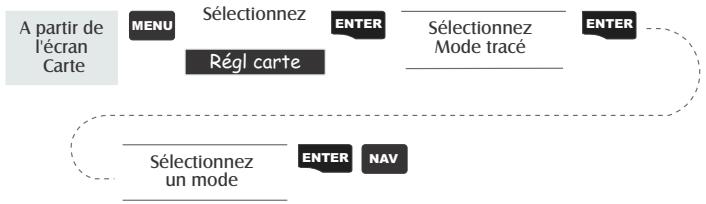

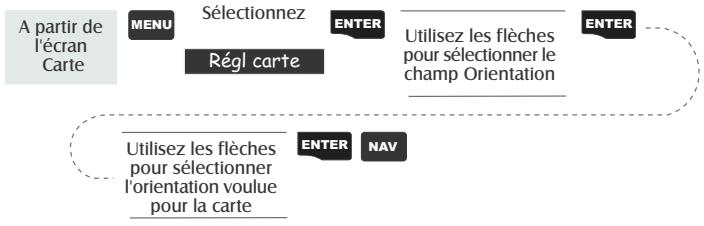

Projection du terrain — Cette fonction vous permet de représenter graphiquement le terrain qui se trouve juste devant vous. Cette projection est calculée à partir de votre position courante et s’étend sur une ligne droite jusqu’en haut de l’écran. Elle vous permet d’obtenir des informations instantanées sur l’altitude du terrain qui se trouve devant vous. Votre position courante et l’altitude sont indiquées à gauche de votre écran. L’altitude maximum du terrain qui se déploie devant vous s’affiche au-dessous du graphique, à côté de l’indicateur d’échelle. (Cette fonction requiert le téléchargement préalable des données cartographiques à partir du logiciel MapSend Topo de Magellan pour les États-Unis. Votre position courante et la projection de l’horizon doivent également se trouver à l’intérieur de la zone téléchargée.) Comme pour le Profil horizontal, vous devez effectuer un zoom avant à une échelle de 0,8 Mile ou plus pour afficher le terrain projeté. Si l’échelle de zoom est supérieure à 0,8 Mile, la fonction Deux champs de données sera automatiquement sélectionnée pour l’affichage des données. L’option Projection du terrain sera rétablie si le zoom avant est de 0,8 Mile ou moins. Si vous sélectionnez Projection du terrain, vous remarquerez que votre orientation passe à la fonction “ Tracé vers le haut ”. Vous devrez peut-être modifier cette donnée lorsque aurez fini de visualiser la Projection du terrain. Si vous placez l’orientation sur une autre option que “Tracé vers le haut” lorsque vous êtes en mode Projection du terrain, l’option “Deux champs de données” s’affichera par défaut. Si vous choisissez à nouveau “ Tracé vers le haut “ pour l’orientation, l’option Projection du terrain sera rétablie.
Le cap du segment actif de la route active se trouve en haut de l’écran. Si aucune route n’est active, c’est l’orientation Nord en haut qui sera utilisée jusqu’à l’activation d’une route.

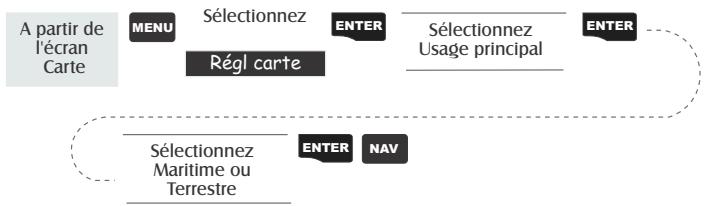

Sélectionner l’usage principal — Vous pouvez configurer le Meridian en vue d’une utilisation sur terre ou en mer. Lorsque l’option Terrestre (option par défaut) est sélectionnée, la carte affiche les terres en blanc et les eaux en gris foncé. En cas d’utilisation en mer, nous vous conseillons d’inverser l’affichage, en sélectionnant le blanc pour l’eau et le gris foncé pour les terres. La lecture de certaines informations sur l’eau en sera grandement facilitée. A partir de l'écran Carte
Les utilisateurs du Meridian Platinum devront consulter le manuel complémentaire Meridian Platinum pour en savoir davantage sur son écran Compas et l’utilisation du compas électronique.

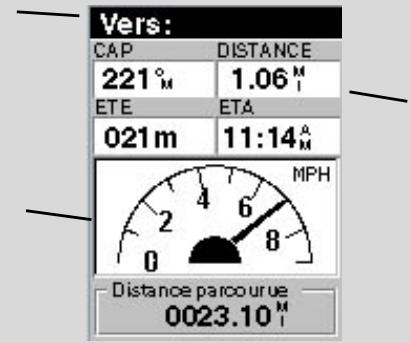

Champs de données Icône Destination Compas GOTO ou sur une route à plusieurs segments, le nom du point de destination est indiqué ici. Pour les routes à plusieurs segments, le nom affiché correspond au nom de la destination du segment sur lequel vous vous trouvez actuellement. Champs de données Champs de données personnalisables. Vous pouvez choisir les données à afficher parmi 13 options différentes. Il vous suffit d’utiliser le bouton MENU. Certaines données ne peuvent être calculées que si vous êtes en mouvement. Les données invalides sont indiquées par des tirets.

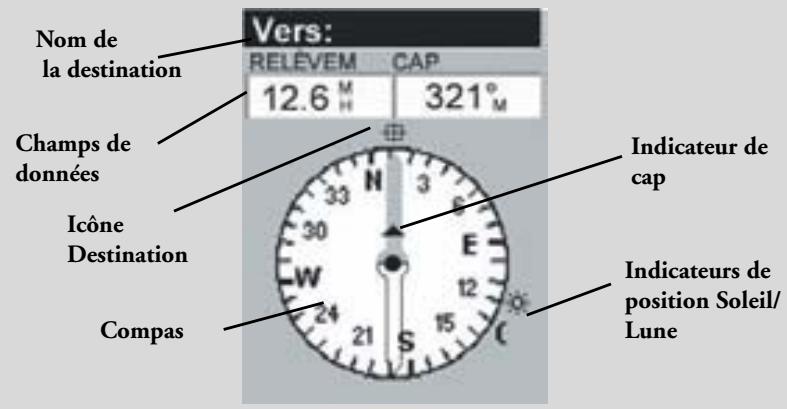

L’indicateur de cap et le compas affichent les informations relatives à votre destination de façon familière. Remarque : Vous devez être en mouvement pour que ces données soient valides. Icône Destination Lorsque vous suivez une route, une icône représentant le point de destination du segment ou de la route GOTO s’affiche à l’extérieur du compas. Cette option vous permet de connaître la direction que vous devez prendre pour atteindre votre point de destination. Lorsque vous vous trouvez sur cet itinéraire et que vous mettez le cap sur cette destination, l’icône Destination est alignée sur l’indicateur de cap. 35
Lorsque vous naviguez sur une route GOTO ou sur une route à plusieurs segments, le nom du point de destination est indiqué ici. Pour les routes à plusieurs segments, le nom affiché correspond au nom de la destination du segment sur lequel vous vous trouvez actuellement.

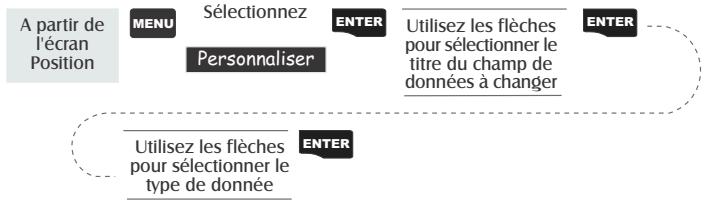

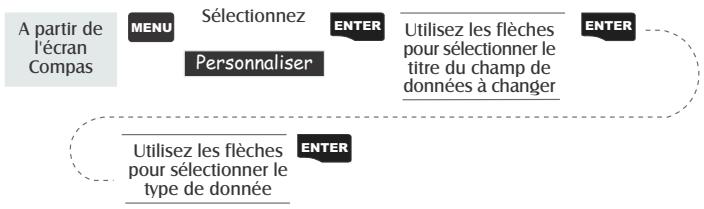

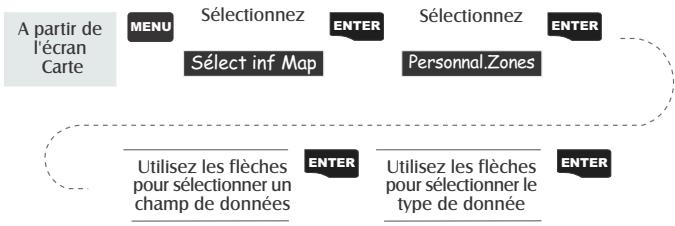

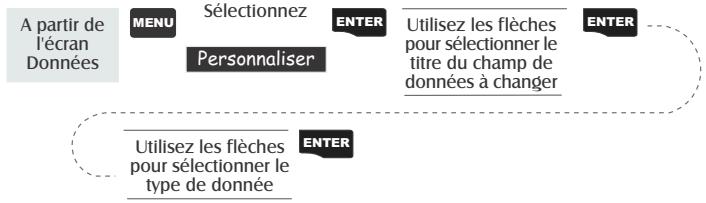

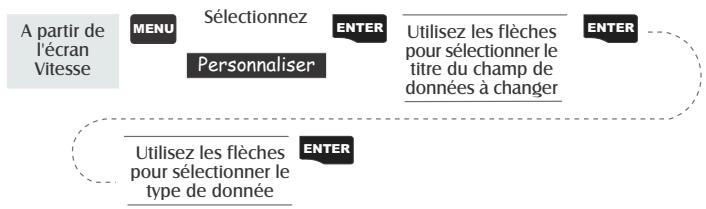

Champs de données personnalisables. Les données affichées peuvent être sélectionnées pour 13 options différentes. Il vous suffit d’utiliser le bouton MENU. Certaines données ne peuvent être calculées que si vous êtes en mouvement. Les données invalides sont indiquées par des tirets. Récepteur GPS Meridian de Magellan
État du GPS. Fournit des informations sur l’état actuel de la partie récepteur GPS du Meridian. Récepteur GPS Meridian de Magellan
êtes en mouvement. Les données invalides sont indiquées par des tirets. Compteur partiel. Le rôle de ce compteur est le même que celui de votre voiture. Vous pouvez le remettre à zéro avec le bouton MENU.
4ème est en cours. Collecte de données Tous les satellites nécessaires ont été localisés et le relevé de position est en cours. Moyenne Le Meridian effectue des relevés de position. La vitesse est proche de 0,0. La position calculée est donc une moyenne. EPE xxft Erreur estimée du positionnement, mesurée en pieds. Le Meridian relève des positions pendant le déplacement. DGPS Les positions calculées sont corrigées de manière différentielle.

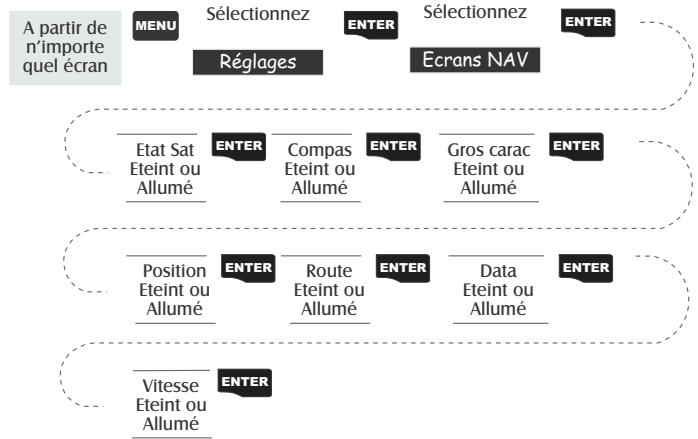

Sélectionner l’écran Position — Cette fonction vous permet de basculer entre les deux écrans Position. Vous pouvez ainsi afficher la même position dans différents systèmes de coordonnées. Cette option s’avère utile pour comparer les données de navigation entre des appareils et des cartes qui utilisent des systèmes de coordonnées différents. Vous pouvez changer l’écran Position affiché en appuyant sur les touches de déplacement vers la gauche et vers la droite. Vous pouvez changer le système de coordonnées affiché en suivant les instructions données dans Configuration - Sélectionner le système de coordonnées.
Lorsque vous naviguez sur une route GOTO ou sur une route à plusieurs segments, le nom du point de destination est indiqué ici. Pour les routes à plusieurs segments, le nom affiché correspond au nom de la destination du segment sur lequel vous vous trouvez actuellement.
Cette fonction reproduit graphiquement la route active (GOTO ou autres). Si vous vous écartez vers la droite ou la gauche de votre route initiale, celle-ci se déplacera à l’écran en vous indiquant le cap à suivre pour rejoindre la route. Idéalement, la route doit rester centrée sur l’écran. Vous pourrez également voir les virages à venir et vous préparer en conséquence.

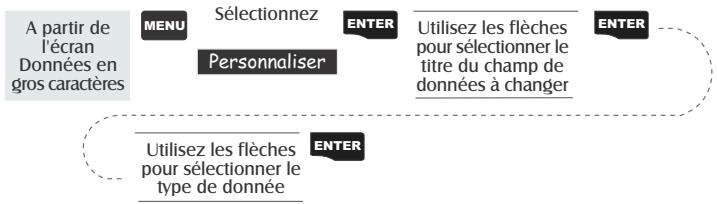

Champs de données personnalisables. Les données affichées peuvent être sélectionnées pour 13 options différentes.
Utilisez le zoom avant/arrière pour modifier l’échelle.
A partir de l'écran Route Champs de données Champs de données personnalisables. Vous pouvez choisir les données à afficher parmi 13 options différentes. Il vous suffit d’utiliser le bouton MENU. Certaines données ne peuvent être calculées que si vous êtes en mouvement. Les données invalides sont indiquées par des tirets.

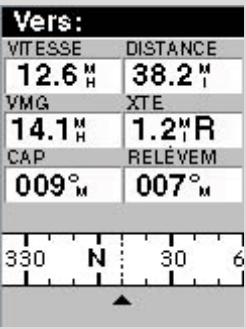

Lorsque vous naviguez sur une route GOTO ou sur une route à plusieurs segments, le nom du point de destination est indiqué ici. Pour les routes à plusieurs segments, le nom affiché correspond au nom de la destination du segment sur lequel vous vous trouvez actuellement.
Affiche le cap comme sur un compas.
XTE, virage, altitude, heure ou date). (Voir l’explication relative aux types de données de la section Écran Carte.) A partir de l'écran Données
Lorsque vous naviguez sur une route GOTO ou sur une route à plusieurs segments, le nom du point de destination est indiqué ici. Pour les routes à plusieurs segments, le nom affiché correspond au nom de la destination du segment sur lequel vous vous trouvez actuellement.
êtes en mouvement. Les données invalides sont indiquées par des tirets. Vitesse Cette fonction indique votre vitesse sous l’aspect familier d’un compteur de vitesse. L’échelle de l’indicateur de vitesse n’est pas réglable mais elle change de façon dynamique pour afficher au mieux votre vitesse.
Vous pouvez choisir les données à afficher parmi 13 options différentes. Il vous suffit d’utiliser
Vous pouvez le remettre à zéro grâce au bouton MENU.
ETE, XTE, virage, altitude, heure ou date). (Voir l’explication relative aux types de données de la section Écran Carte.) A partir de l'écran Vitesse

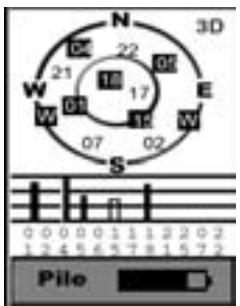

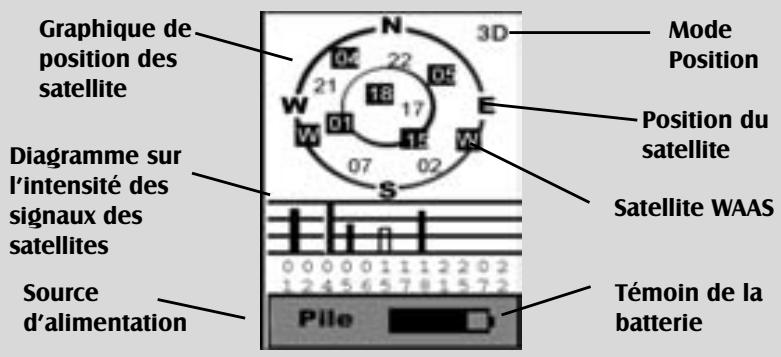

Diagramme sur l’intensité des signaux des satellites Source d’alimentation
Les deux cercles indiquent l’altitude des satellites vue depuis votre position courante. Le cercle extérieur représente l’horizon et le cercle intérieur se trouve à 45° par rapport à l’horizon. Le centre du cercle se trouve à 90° par rapport à l’horizon ou directement au-dessus.
Position Position du satellite Satellite WAAS Témoin de la batterie Source d’alimentation Indique la source d’alimentation utilisée - ALIMENTATION INTERNE (Piles) ou ALIMENTATION EXTERNE. Diagramme sur l’intensité des signaux des satellites La barre creuse indique que le Meridian commence à recevoir des informations du satellite. Les Position du satellite satellites utilisés pour calculer votre Position du satellite par rapport à la position sont indiqués par des barres vôtre. pleines. La hauteur de la barre indique l’intensité relative des signaux.

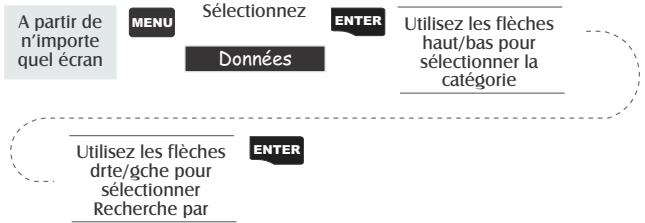

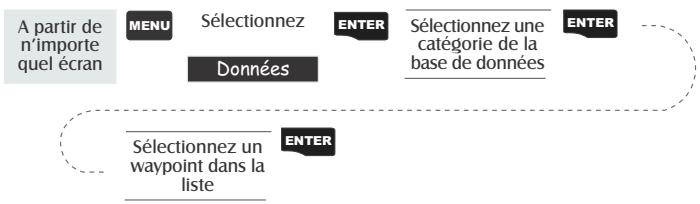

ENTER Utilisez les flèches haut/bas pour sélectionner la catégorie
Autoroutes, Aéroports, Cours d’eau et Parcs nationaux. Le Meridian Marine comporte d’autres catégories marines de waypoints préchargés : Aides à la navigation fixes, Bouées, Phares, Marinas et Obstacles.

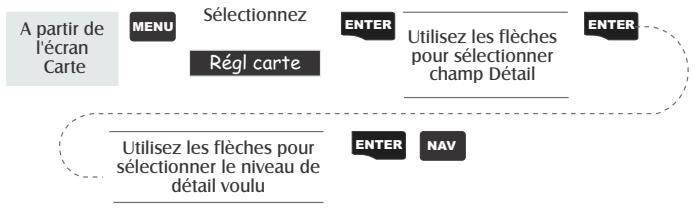

Meridian. Les cartes détaillées disposent d’un vaste choix de catégories de waypoints. Si vous téléchargez une carte détaillée, vous remarquerez une ligne noire au bas de la liste des bases de données portant le nom de la ou des cartes téléchargées. Pour sélectionner une catégorie appartenant à la carte détaillée, vous devez mettre en surbrillance le nom de la carte téléchargée et appuyer sur [ENTER]. Sélectionnez ensuite la catégorie dans la liste qui vient de s’afficher. 44
Défilement alphabétique : Vous pouvez utiliser les boutons [IN] et [OUT] pour faire défiler plus rapidement la liste alphabétique vers le haut ou vers le bas. Ainsi, si vous visualisez les waypoints dont le nom commence par “A” et que vous appuyez sur [OUT], vous passez directement aux waypoints commençant par la lettre “B”, puis “C”, et ainsi de suite. En appuyant sur [IN], vous obtiendrez le même résultat en sens inverse. Nearest To : L’option Nearest To vous permet de trouver les 20 waypoints situés le plus près possible de celui que vous avez sélectionné. Si vous sélectionnez l’option Nearest To dans “Rechercher par” et que vous appuyez sur [ENTER], le Meridian vous trouve les 20 waypoints les plus proches de votre position courante, dans la catégorie de votre choix. Dès que les 20 waypoints les plus proches de votre position s’affichent, vous pouvez changer de position pour n’importe quel waypoint de la base de données ou à l’aide de votre curseur si vous êtes en mode Curseur sur l’écran Carte. Récepteur GPS Meridian de Magellan
Dans cet exemple, la catégorie “Cours d’eau” a été sélectionnée dans la catégorie Préchargé. Vous remarquerez que l’option “Position” a été sélectionnée et apparaît en surbrillance. Comme vous le savez sûrement, pour sélectionner un autre waypoint dans la liste, il vous suffit d’utiliser les flèches directionnelles haut et bas. Dans cet exemple, nous allons passer de “Position” à “Dallas, TX”. Alors que la ligne de surbrillance est encore sur “Position”, appuyez sur [ENTER]. (Si vous avez déjà utilisé l’une des flèches directionnelles pour sélectionner un autre waypoint dans la liste, utilisez le bouton [ESC] pour revenir sur la ligne “Position”.) Un menu déroulant va s’afficher, avec les options Position, Villes, Adresse, Curseur ou Autre. (L’option Curseur n’apparaît que si vous avez choisi le mode Curseur sur l’écran Carte.) Pour cet exemple, choisissez Villes et appuyez sur [ENTER].. Utilisez le clavier pour saisir “DALL”, puis choisissez “OK” et appuyez sur [ENTER]. Utilisez les flèches directionnelles haut et bas pour mettre “Dallas, TX” en surbrillance et appuyez sur [ENTER]. Voici l’écran que vous allez voir apparaître sur votre Meridian. Vous pouvez voir les 20 cours d’eau les plus proches de Dallas, TX. Si votre écran ne ressemble pas à celui-ci mais affiche “Aucun objet trouvé”, Récepteur GPS Meridian de Magellan

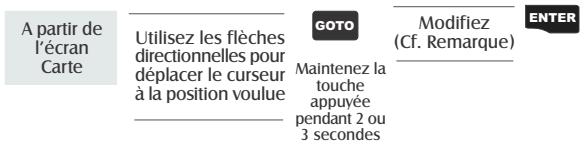

Enregistrer la position courante en tant que waypoint — Cette fonction vous permet de créer et enregistrer votre position courante dans la mémoire du Meridian. Vous pourrez utiliser les waypoints enregistrés lors de la création de routes GOTO et autres. Lorsque vous enregistrez un waypoint, vous pouvez en modifier l’icône, le nom et y ajouter un message, ou vous pouvez simplement enregistrer le waypoint en utilisant le nom proposé par défaut par le Meridian. A partir de n’importe quel écran

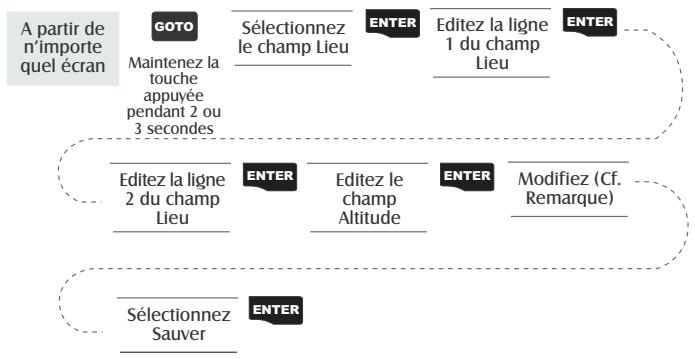

Créer un nouveau waypoint manuellement — Cette fonction vous permet de créer un nouveau waypoint avec des coordonnées différentes de celles de votre position courante. Ces nouvelles coordonnées doivent être saisies manuellement. A partir de n’importe quel écran
Sauver Editez le champ

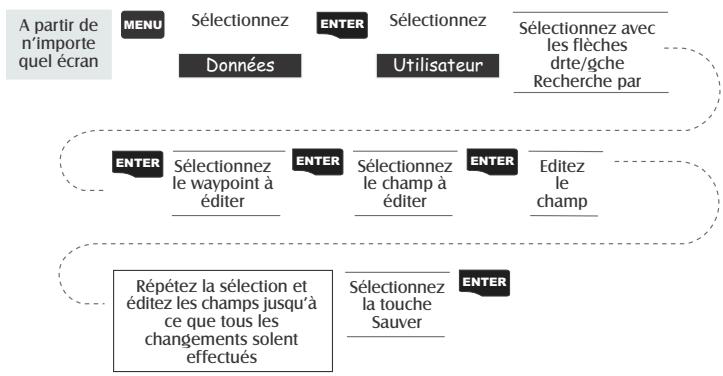

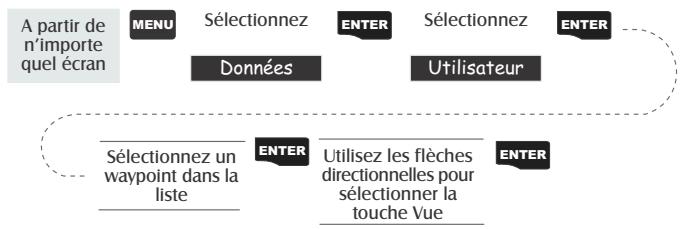

Sélectionnez l’option Éditer WPT et appuyez sur ENTER. Récepteur GPS Meridian de Magellan

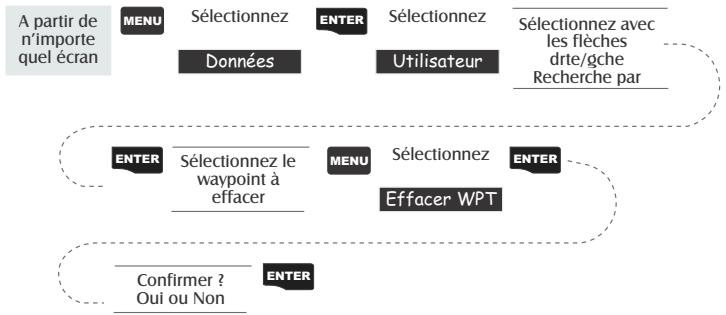

également permettre de modifier le waypoint, et qu’il peut s’avérer regrettable de modifier un waypoint utilisé dans une route. Par ailleurs, rappelez-vous que les modifications réalisées sur le waypoint ne sont pas enregistrées lorsque vous passez par le bouton Visualiser. Vous devez sélectionner le bouton Enregistrer et appuyer sur ENTER pour enregistrer vos modifications. Enregistrer un objet cartographique en tant que waypoint — Cette fonction vous permet d’enregistrer un objet figurant sur la carte comme un waypoint et de l’enregistrer dans votre liste de waypoints Utilisateur. C’est ce que vous devez faire si vous voulez modifier l’objet ou l’utiliser en tant que waypoint dans les fonctions Soleil/Lune ou Pêche/Chasse. Suivez les instructions ci-dessus pour Visualiser un objet sur une carte. Appuyez sur GOTO et maintenez la touche enfoncée durant 2 à 3 secondes. Modifiez le ou les champs de votre choix puis, lorsque vous avez fini, sélectionnez “Enregistrer” et appuyez sur ENTER.

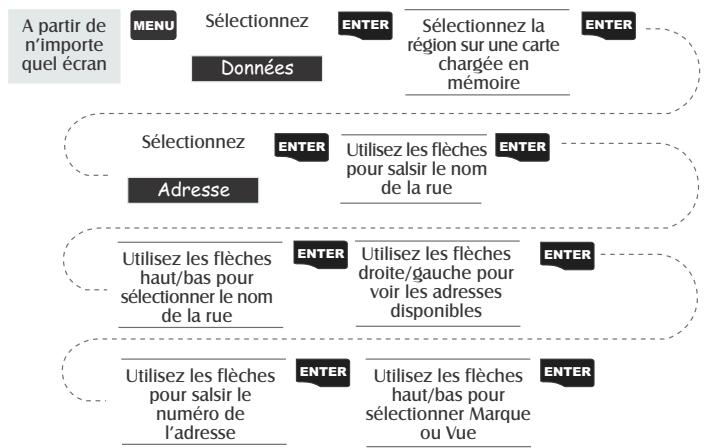

Utilisez les flèches haut/bas pour sélectionner le nom de la rue
Remarque : La recherche d’adresse est quelque peu limitée et dépend notamment de la carte téléchargée à partir du CD-ROM MapSend Streets™. Lorsque vous saisissez une adresse, une zone de recherche s’affiche à l’écran. Toute adresse saisie doit être comprise dans les limites de cette zone. Aussi, veillez à inclure les préfixes (N, E, O, S, etc.) des rues que vous recherchez. Dans la plupart des cas, si vous ne trouvez pas la rue que vous recherchez, c’est probablement parce que les préfixes sont manquants ou erronés.

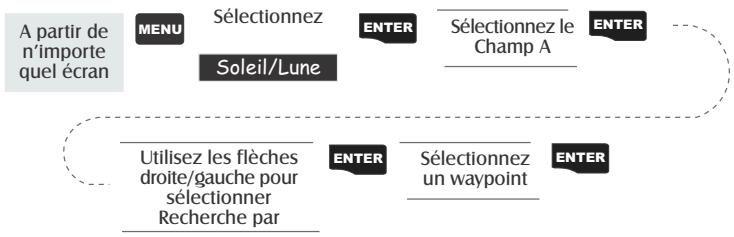

Utilisez les flèches droite/gauche pour sélectionner Recherche par
éteignez votre Meridian et que vous le rallumez, la route GOTO aura disparu. Vous devez créer une nouvelle route GOTO si vous avez l’intention de terminer la route. Vous remarquerez également que si vous sélectionnez la catégorie de waypoint, vous devrez sélectionner une option “Rechercher par”. Vous pouvez ne sélectionner que les waypoints qui se situent dans votre voisinage (Nearest To) ou tous les waypoints de la catégorie par ordre alphabétique (Alphabétique). Créer une route de retour en arrière — Cette fonction vous permet de créer une route en utilisant les informations de tracé enregistrées dans le Meridian afin de “retracer” vos déplacements. Par exemple, vous pouvez utiliser la fonction retour en arrière lorsque vous êtes en randonnée ou en train de faire un jogging avec votre Meridian allumé, tout en calculant des relevés de position. Au bout de 30 minutes, vous décidez de retourner à votre point de départ en revenant par la même route. Il vous suffit alors de suivre les instructions suivantes et de laisser le Meridian vous guider. A partir de n’importe quel écran

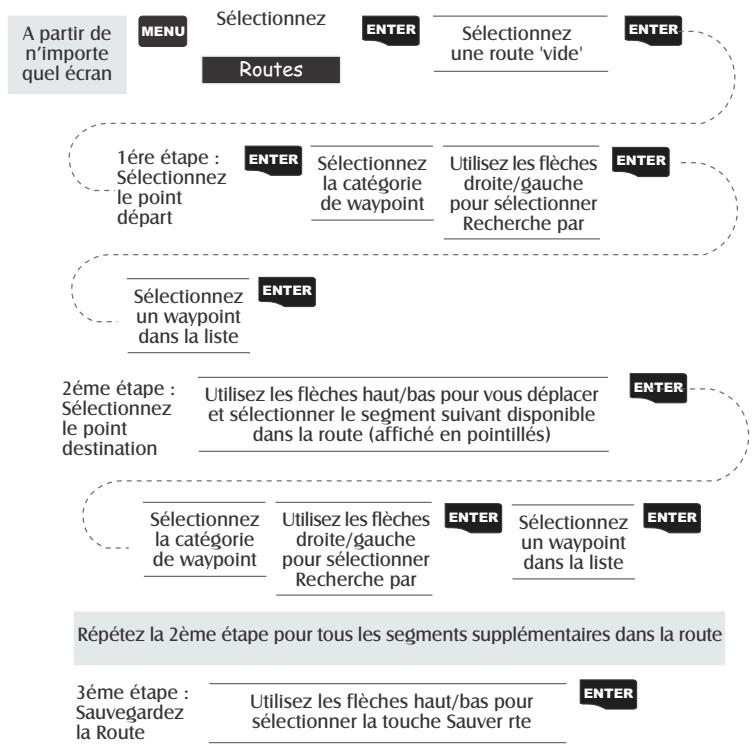

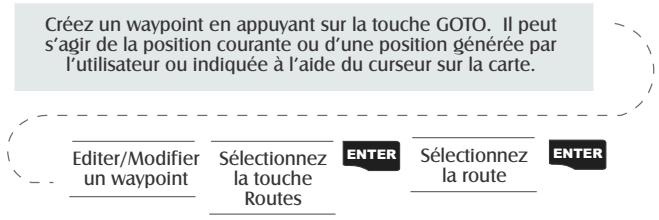

“A” à “B”, la seconde de “B” à “C” et la troisième de “C” à “D”, vous pouvez les assembler pour en faire une seule route à plusieurs segments. Dans cet exemple, vous obtiendriez une route à trois segments allant de “A” à “B” à “C” à “D”. Ces routes comportent plusieurs avantages par rapport à une route GOTO : A) le point de départ n’est pas nécessairement votre position courante, B) elles restent toujours en mémoire et, une fois activées, elles demeurent activées même si vous éteignez et rallumez le Meridian, et C) vous pouvez les enregistrer et les réutiliser autant de fois que vous le voulez. (Remarque : Ces routes sont dites “à plusieurs segments” par souci de clarté, mais vous pouvez toujours créer une route à un seul segment et l’enregistrer dans la mémoire du Meridian.)
Sélectionnez la catégorie de waypoint
A partir de n’importe quel écran

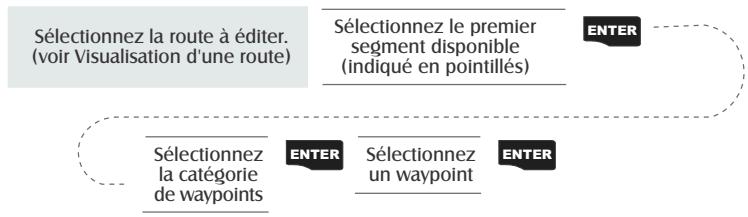

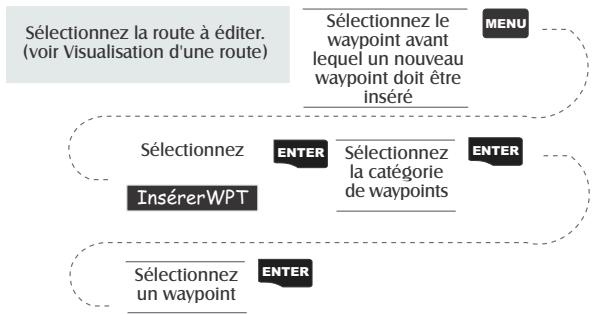

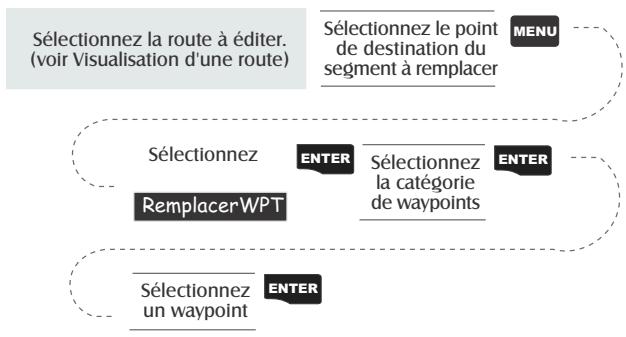

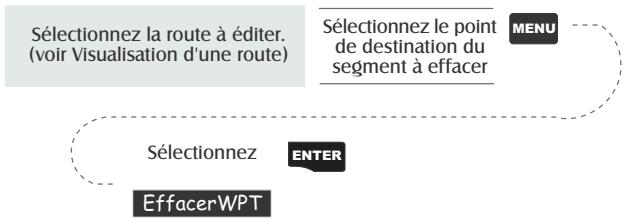

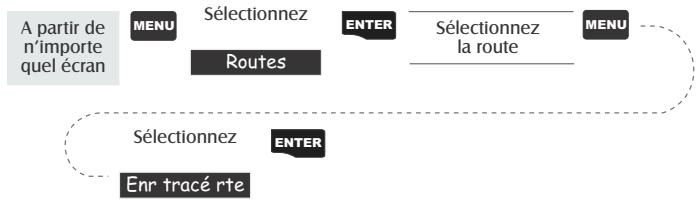

“Enregistrer la route” et appuyez sur le bouton ENTER. Insérer un segment — Cette fonction vous permet d’insérer un waypoint sur un segment existant et d’en faire ainsi deux segments distincts. Sélectionnez le waypoint avant lequel un nouveau waypoint doit être inséré

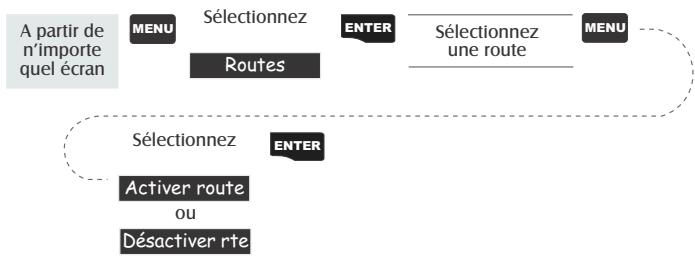

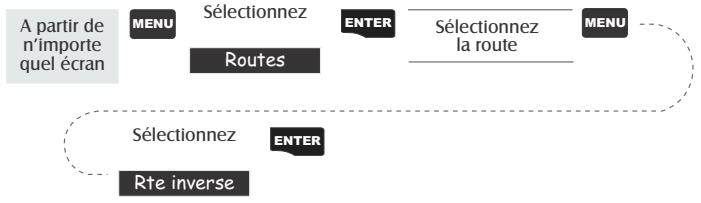

(voir Visualisation d'une route)
(voir Visualisation d'une route)
(indiqué en pointillés)

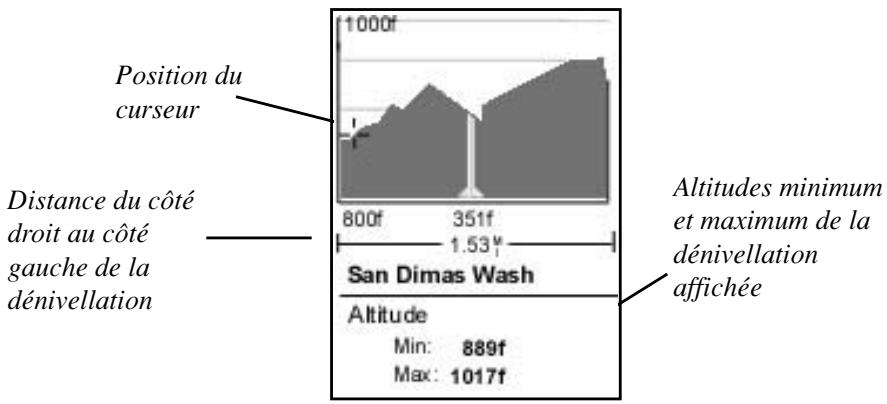

Altitudes minimum et maximum de la dénivellation affichée
Sélectionner Dénivellation — Remarque : Toutes les options de dénivellation ne sont pas toujours disponibles. Par exemple, si vous avez téléchargé une carte topographique mais que le curseur ou la position courante ne se trouve pas sur une route, l’option “Route en surbrillance” ne sera pas affichée. A partir de n’importe quel écran
Dénivellation de la route — (Cette option n’est disponible que si vous avez téléchargé des données cartographiques depuis MapSend® Topo de Magellan pour les États-Unis.) Si vous avez enregistré au moins une route en mémoire, vous pouvez visualiser sa dénivellation. Après avoir sélectionné Dénivellation, vous devez sélectionner la route que vous souhaitez tracer. Vérifier la trajectoire (Path Check) — La commande Path Check exécute deux fonctions. Premièrement, elle vous permet de créer une représentation graphique d’une trajectoire sur l’écran Carte, puis de visualiser la dénivellation de cette trajectoire (si vous avez téléchargé une carte topo). Vous pouvez également enregistrer cette trajectoire en tant que route, ce qui permet d’utiliser une méthode de création de route supplémentaire. Lorsque vous avez sélectionné Path Check depuis le menu Dénivellation, l’écran Carte s’ouvre à nouveau et vous pouvez commencer à y tracer votre trajectoire. À l’aide des flèches directionnelles, placez le curseur sur la position de départ de votre trajectoire et appuyez sur [GOTO]. Utilisez à présent les flèches directionnelles pour vous placer sur une autre position et appuyez sur [GOTO]. Remarque : Une ligne fine s’est dessinée entre les deux points. Continuez à déplacer le curseur et à appuyer sur [GOTO] jusqu’à ce que votre trajectoire soit entièrement tracée. Lorsque vous avez terminé, appuyez sur [ENTER] pour afficher la dénivellation de votre trajectoire. Lorsque vous avez fini de consulter la dénivellation de la trajectoire que vous avez créée, appuyez sur ESC pour revenir sur l’écran Carte. Vous pouvez à présent continuer d’ajouter des segments à la trajectoire. Astuce : Vous pouvez transformer cette trajectoire en route enregistrée en appuyant simplement sur la touche MENU et en sélectionnant l’option Enregistrer dans Route.
A partir de n’importe quel écran

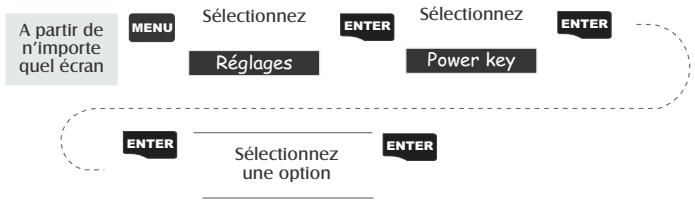

[PWR]. Protection Activée/Désactivée : Pour allumer le Meridian. Appuyez sur la touche [PWR] et maintenez-la enfoncée jusqu’à ce que le premier écran s’affiche. Pour éteindre le Meridian. Appuyez sur la touche [PWR], puis sur [ENTER] avant le délai accordé par le minuteur. A partir de n’importe quel écran

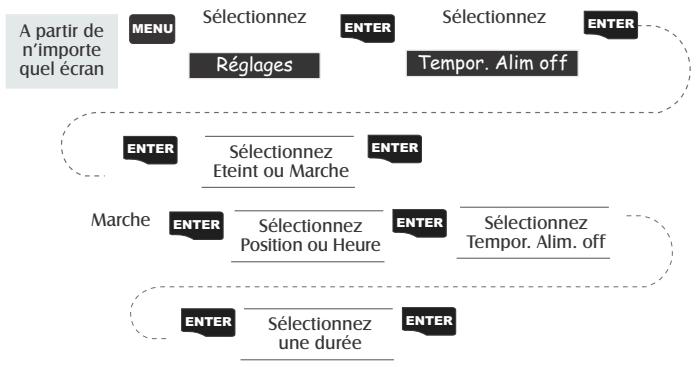

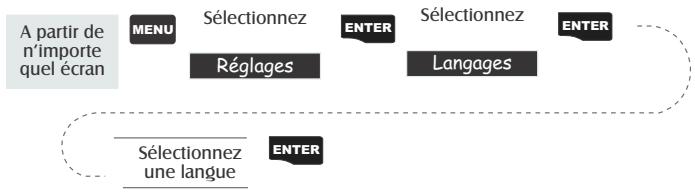

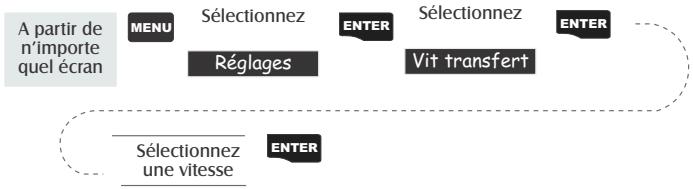

ASTUCE : Si vous modifiez la langue du Meridian par simple curiosité et que vous souhaitez revenir à l’écran de sélection de la langue, suivez les instructions ci-dessous. Appuyez sur NAV jusqu’à ce que l’écran État des satellites s’affiche et appuyez sur MENU. Sélectionnez le troisième élément de la liste et appuyez sur ENTER. Appuyez sur la flèche directionnelle haut une fois, puis sur ENTER. Vous êtes de nouveau sur l’écran Sélectionner une langue. A partir de n’importe quel écran

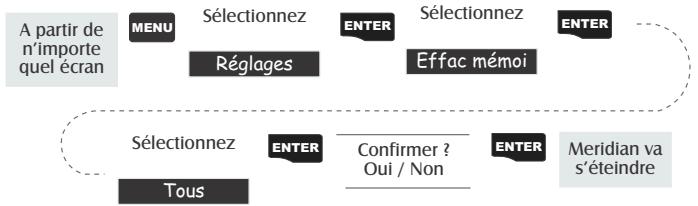

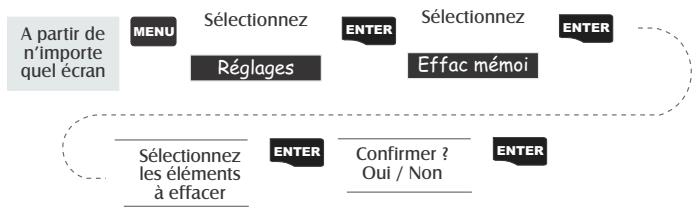

Réglages — Permet de rétablir tous les réglages définis par défaut par le fabricant du Meridian. Effacer la mémoire du Meridian — Permet d’effacer entièrement le contenu de la mémoire du Meridian. Une fois l’opération terminée, le Meridian s’éteint. Lorsque vous l’allumez de nouveau, un message s’affiche indiquant la nécessité de réinitialiser le système. A partir de n’importe quel écran

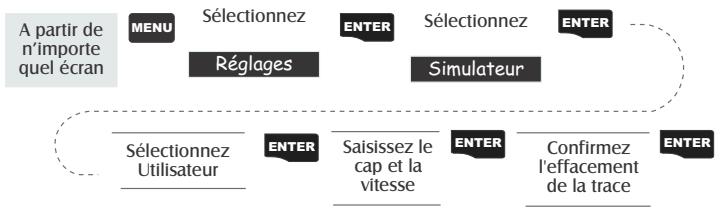

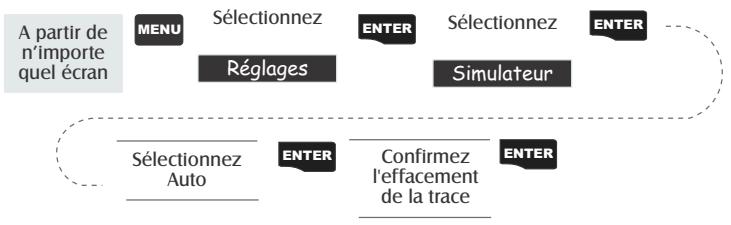

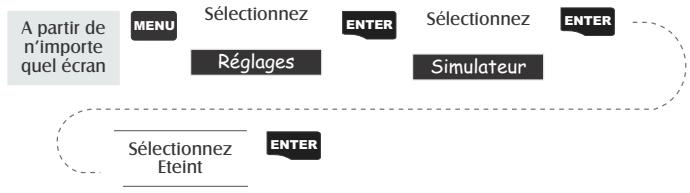

Récepteur GPS Meridian de Magellan

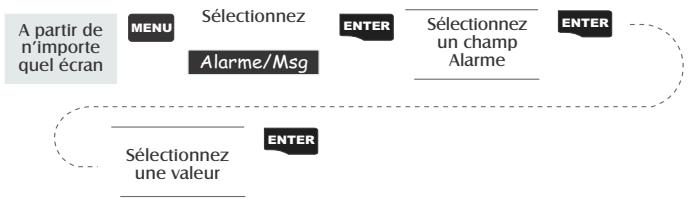

Lorsque le signal sonore est désactivé, l’alarme est donnée visuellement. A partir de n’importe quel écran
Configurer l’alarme XTE — Cette alarme XTE, ou d’écart latéral, se déclenche lorsque vous vous écartez de la route que vous suivez. La distance définie dans la fonction d’alarme correspond à la distance vers la droite ou vers la gauche par rapport au cap que vous devez tenir. Configurer l’alarme de relevé GPS — Cette fonction permet d’activer ou de désactiver l’alarme sonore qui se déclenche chaque fois que le Meridian perd le signal des satellites et ne peut plus relever de position. Elle peut s’avérer très pratique, car elle vous indique que vous devez vous déplacer vers une zone où la vue du ciel est plus dégagée.
Pour accéder aux Utilitaires de la carte, appuyez sur [MENU] à partir de n’importe quel écran puis sélectionnez “Utilitaires Carte”. Appuyez sur [ENTER]. Enregistrer des waypoints et des routes dans la carte mémoire. Après avoir accédé au menu “Utilitaires Carte”, mettez en surbrillance “Enreg WPT/Route” et appuyez sur [ENTER]. Utilisez le clavier pour saisir un nom pour les waypoints et les routes enregistrés. Les noms de fichiers sont limités à 8 caractères. Lorsque vous avez terminé, sélectionnez “OK” et appuyez sur [ENTER]. Cette opération placera tous vos waypoints et toutes vos routes sur la carte SD insérée dans le Meridian. Ces waypoints et ces routes ne sont pas effacés de votre Meridian, ils sont seulement enregistrés sur la carte mémoire pour de futures utilisations. Enregistrer un tracé - Après avoir accédé au menu Utilitaires Carte, sélectionnez “Enregistrer tracé” et appuyez sur [ENTER]. Utilisez le clavier pour assigner un nom au tracé enregistré. Les noms de fichiers sont limités à 8 caractères. Lorsque vous avez terminé, sélectionnez “OK” et appuyez sur [ENTER]. Cette opération enregistrera votre tracé en cours sur la carte mémoire sous le nom de fichier que vous avez donné. Par la suite, vous pourrez charger à nouveau ce tracé sur votre Meridian. Charger des waypoints et des routes à partir de votre carte mémoire - Après avoir accédé au menu Utilitaires Carte, sélectionnez “Charger WPT/Route” et appuyez sur [ENTER]. Une liste des waypoints et des routes enregistrés s’affiche avec les noms de fichiers que vous avez assignés lors de l’enregistrement de ces waypoints et routes. Mettez en surbrillance le nom de fichier souhaité et appuyez sur [ENTER]. Comment les waypoints et les routes sont-ils chargés ? Les waypoints chargés sont ajoutés à votre liste de waypoints existante. Ainsi, vous conservez vos waypoints existants et ceux qui ont été chargés seront ajoutés. Il existe deux exceptions à cela. Les waypoints existants portant le même nom que les waypoints chargés seront écrasés. En outre, lorsque la limite de 500 waypoints en mémoire sera atteinte, le chargement s’arrêtera.
Carte, sélectionnez “Charger un tracé” et appuyez sur [ENTER]. La liste des tracés enregistrés s’affiche, avec les noms de fichiers que vous avez assignés lors de l’enregistrement. Sélectionnez le nom de fichier souhaité et appuyez sur [ENTER]. Les tracés chargés écrasent toujours les tracés existants. Si vous pensez avoir besoin du tracé existant, veillez à l’enregistrer avant de charger un tracé depuis la carte SD. Effacer des fichiers de la carte mémoire - Après avoir accédé au menu Utilitaires Carte, sélectionnez “Effacer un fichier” et appuyez sur [ENTER]. La liste de tous les fichiers qui se trouvent sur votre carte SD s’affiche. Sélectionnez le nom de fichier souhaité et appuyez sur [ENTER]. Un message vous invitera à vérifier cet effacement. Vous verrez tous les fichiers des waypoints/routes et tracés que vous avez enregistrés sur cette carte SD, ainsi que les fichiers images (.IMG) de toutes les cartes détaillées que vous avez téléchargées. Les noms de fichiers des cartes détaillées ne sont pas les noms que vous avez donnés aux cartes, mais apparaissent sous la forme DETAILxx.IMG. Tester la carte mémoire. - Après avoir accédé au menu Utilitaires Carte, sélectionnez “Tester la carte” et appuyez sur [ENTER]. L’écran “Test de la carte SD” s’affiche. Il contient des informations détaillées sur la carte SD installée. Pour commencer à explorer la carte, appuyez sur [ENTER]. Remarque : Cette exploration peut être très longue. Si vous décidez de ne pas explorer la carte, appuyez sur [ESC] avant le début de l’opération.
éléments affichés, on trouve les clusters perdus. Ces informations sont uniquement données pour référence. Tous les clusters perdus ont été récupérés lors du contrôle de la carte SD par le Meridian. L’affichage indiquera uniquement le nombre de clusters trouvés. Modifier la carte détaillée - Après avoir accédé au menu Utilitaires de la Carte, sélectionnez “Modifier la carte” et appuyez sur [ENTER]. Utilisez les flèches directionnelles pour mettre en surbrillance la carte que vous souhaitez modifier, Carte de base ou Carte détaillée. Appuyez sur [ENTER]. Choisissez une carte dans la liste et appuyez sur [ENTER]. Les cartes détaillées ne s’affichent pas sous les noms que vous leur avez donnés lors de leur création, mais apparaissent sous le nom de fichier DETAILxx.IMG . Il n’existe actuellement aucune carte de base supplémentaire disponible pour le Meridian, mais cette option vous est proposée en vue d’extensions ultérieures. Formater la carte mémoire - Après avoir accédé au menu Utilitaires de la Carte, sélectionnez “Formater la carte” et appuyez sur [ENTER]. Un message vous invitera à confirmer que vous souhaitez poursuivre le formatage. Cette opération effacera tout le contenu de la carte SD. Ne poursuivez le formatage que si vous êtes certain de ne plus avoir besoin des données contenues sur la carte. Le Meridian s’éteindra une fois le formatage terminé.
Pour accéder aux Utilitaires de la carte, appuyez sur [MENU] à partir de n’importe quel écran puis sélectionnez “Utilitaires Carte”. Appuyez sur [ENTER].
Vous pouvez afficher les astuces et l’aide pour les écrans Nav, Carte, Routes, Réglages, Base de données, Waypoints Utilisateur et autres. Chaque sujet propose plusieurs astuces que vous pouvez consulter. A partir de n’importe quel écran

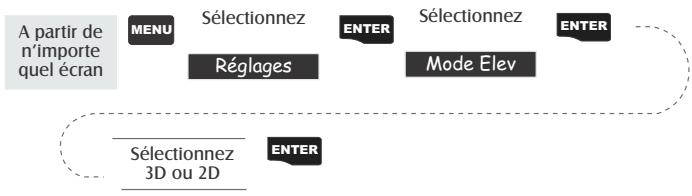

La différence concerne tout d’abord le nombre de satellites utilisés pour effectuer le relevé de position et la manière dont l’altitude est calculée. En mode 2D (bidimensionnel), trois satellites seulement sont nécessaires au calcul du relevé de position et l’altitude n’est pas calculée. Toute altitude affichée par le Meridian en mode 2D est celle que vous avez vous-même saisie. En mode 3D (tridimensionnel), le calcul simultané de la position et de l’altitude par le Meridian exige la réception de quatre satellites.
Dans des conditions d’utilisation normales, vous devez pouvoir bénéficier d’une autonomie de 14 heures lorsque le rétroéclairage est éteint. Cette autonomie baisse considérablement en cas d’utilisation du rétroéclairage.
Mais d’ou vient cette référence ? Dans des conditions de fonctionnement normales, le dernier relevé de position effectué avant l’arrêt du Meridian est stocké en mémoire et sert de référence à la prochaine utilisation du Meridian. Cependant, si vous effacez la mémoire (voir Effacer toute la mémoire dans le chapitre Fonctionnement détaillé), ce point de référence enregistré sera supprimé et vous devrez réinitialiser le récepteur. De la même manière, si vous déplacez votre Meridian de plus de 500 miles (env. 800 km) alors qu’il est éteint, il conservera le point de référence, mais celui-ci sera certainement trop imprécis pour être utile, et vous devrez de nouveau initialiser le Meridian. Waypoints/Base de données Quels waypoints sont préchargés dans la base de données de mon Meridian ? La base de données contient des villes, des autoroutes, des aéroports, des cours d’eau et des parcs nationaux. Puis-je effacer les waypoints préchargés que je n’utilise pas ? Non. Les waypoints qui sont préchargés dans le Meridian resteront toujours disponibles, même si la totalité de sa mémoire a été effacée. Écrans de navigation Pourquoi mon compas n’indique-t-il pas la bonne direction ? Le Meridian calcule la direction en comparant votre position courante à la dernière position relevée. Vous devez donc vous déplacer pour que le cap puisse être calculé. De plus, pour éviter les erreurs, vous devez vous déplacer à une vitesse minimale de 2,0 m/h (3,2 km/h). L’exception à la règle est le Meridian Platinum, qui est doté d’un compas électronique qui calcule le cap en dessous de 2,0 m/h et peut même le calculer lorsque vous êtes immobile. Récepteur GPS Meridian de Magellan

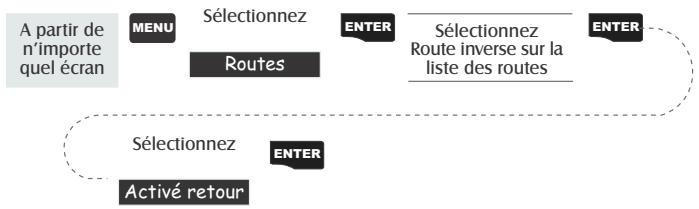

Lorsque vous créez une route de retour en arrière, le Meridian convertit ces waypoints cachés en waypoints utilisateur. Comment savoir quelle route est active ? Accédez au menu route en appuyant sur le bouton MENU et en sélectionnant l’option Routes. Ce menu répertorie toutes les routes en mémoire, et la route active s’affiche en caractères gras. Alarmes Pourquoi mon Meridian n’émet-il pas de bip sonore audible lorsqu’une alarme est active ? Vérifiez les paramètres de configuration de l’avertisseur sonore. Si la sélection est sur “Off” (arrêt) ou sur “Touches”, aucune alarme sonore ne retentira. Données de sortie Qu’est-ce que la NMEA ? NMEA (National Marine Electronics Association) est la norme utilisée pour l’interface des dispositifs électroniques marins. Cette norme a également été adaptée à un certain nombre de programmes logiciels cartographiques. Quelles sont les chaînes de message NMEA ? Le Meridian supporte les versions 1.5 et 2.1 de la norme NMEA 0183. Pour obtenir de plus amples renseignements sur la NMEA, veuillez consulter le site Internet www.nmea.org. Vous pourrez y acheter les Normes d’Interface NMEA. Il existe une autre excellente source pour les normes NMEA, une page FAQ publiée sur Internet par Peter Bennett sur : vancouver-webpages.com/peter/nmeafaq.txt.
Puis-je interfacer mon Meridian avec un ordinateur Macintosh ? Magellan ne fournit pas de câble ou de logiciel pour la gamme d’ordinateurs Macintosh. Pour en savoir plus sur un câble ou un logiciel répondant à vos besoins, visitez GPSy sur le site Internet www.gpsy.com.
Cette réaction est généralement causée par un excès d’électricité statique. Rallumez le récepteur. Il devrait à présent fonctionner normalement. Déplacez le récepteur de manière à éviter que cela ne se reproduise. L’autonomie semble plus courte que la normale : 1.
Cela peut être dû à un décalage des distances par rapport à la carte. Utilisez les données de la carte pour référence mais ne vous y fiez pas entièrement.
Si la version disponible sur le site Internet est plus récente que celle de votre Meridian, suivez les instructions pour télécharger le tout dernier logiciel. 3.
Support de fixation pour véhicule : Entièrement pivotant et basculant, pour une visualisation facile dans n’importe quel véhicule. Support de fixation pour deux-roues : Permet de monter le récepteur sur le guidon d’une bicyclette, d’une moto ou d’un véhicule tout terrain. Étui de transport : L’étui de transport vous permet de transporter le Meridian à votre ceinture tout en le protégeant des intempéries. Câble d’alimentation/de transfert (fils nus) : Pour connecter votre récepteur à une alimentation ou des données externes. Câble d’interface PC avec adaptateur pour allume-cigare : Permet de connecter le récepteur à votre PC pour le transfert de données ou à un allumecigare pour l’alimentation externe. Câble d’alimentation externe avec adaptateur pour allume-cigare : Permet de connecter le récepteur à un allume-cigare pour lui fournir une alimentation externe. Câble PC : Permet de connecter le Meridian à un PC. MapSend® Streets et Destinations : Ce CD-ROM vous permet de télécharger des plans détaillés des rues ainsi que de grands ensembles de points d’intérêt sur votre récepteur Meridian. MapSend® Topo pour les États-Unis : Ce CD-ROM vous permet de télécharger des plans détaillés des rues, des données topographiques ainsi que des points d’intérêt sur votre récepteur Meridian. (Disponible uniquement avec des informations topographiques concernant les États-Unis). Cartes mémoire Secure Digital (SD) : Disponibles en 8, 16, 32 ou 64 Mo. Elles permettent d’augmenter la quantité de données cartographiques supplémentaires pouvant être téléchargées sur le récepteur Meridian.

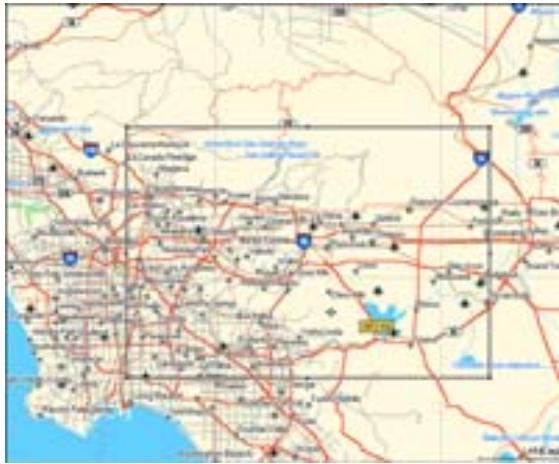

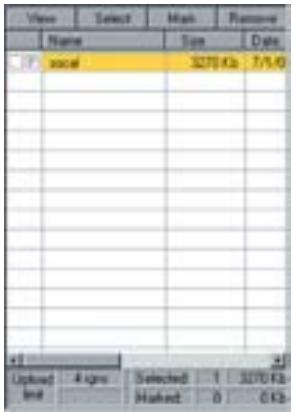

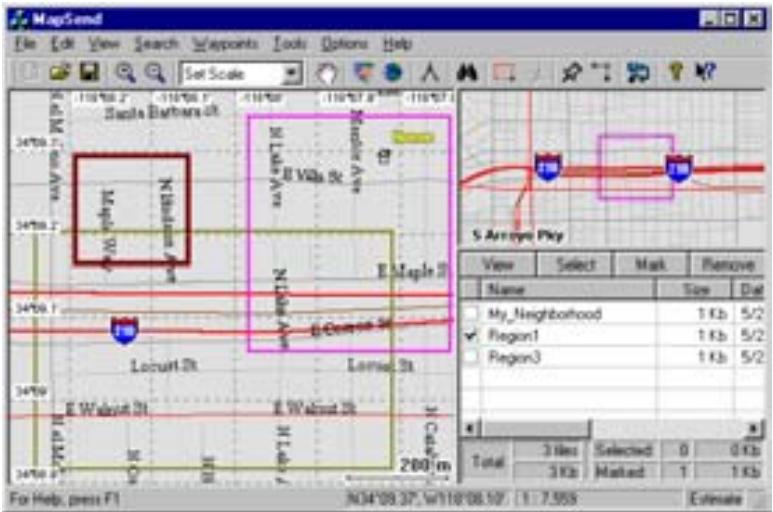

• Permet de découper une zone rectangulaire de votre choix sur la carte et la charger dans le récepteur. Les cartes ne sont pas prédécoupées selon les comtés ou d’autres frontières. Configuration minimale requise • • • Permet de calculer une distance en ligne droite sur la carte. • Permet de rechercher des objets par nom sur la carte (par ex., des villes, des lacs, etc.). Configuration recommandée • PC IBM AT-Pentium/300 ou compatible • 64 Mo de RAM • Vidéo en couleurs vraies avec résolution 800x600 • Espace disque dur de 60 Mo • Lecteur CD-ROM 32x • MS Windows 95/98/NT 4.0 (ou sup.) Veuillez vous référer aux fichiers d’aide de MapSend® pour obtenir de l’aide sur les fonctions et caractéristiques du logiciel. Cette brève introduction vous est uniquement fournie pour vous présenter la fonction la plus couramment utilisée : télécharger des plans détaillés. Préparation : Assurez-vous que votre Meridian dispose d’une carte SD. (Les plans détaillés sont enregistrés sur la carte SD et non dans le Meridian.) Installez des piles neuves dans votre Meridian et connectez-le à l’un des ports COM de votre PC à l’aide du câble de transfert de données. Lancez l’application MapSend® à partir de votre PC. Paramétrer la carte : À l’aide des zooms avant et arrière, sélectionnez sur la carte une région dont vous souhaitez obtenir un plan détaillé. Dans cet exemple, nous sélectionnerons un plan détaillé de la Californie du Sud.

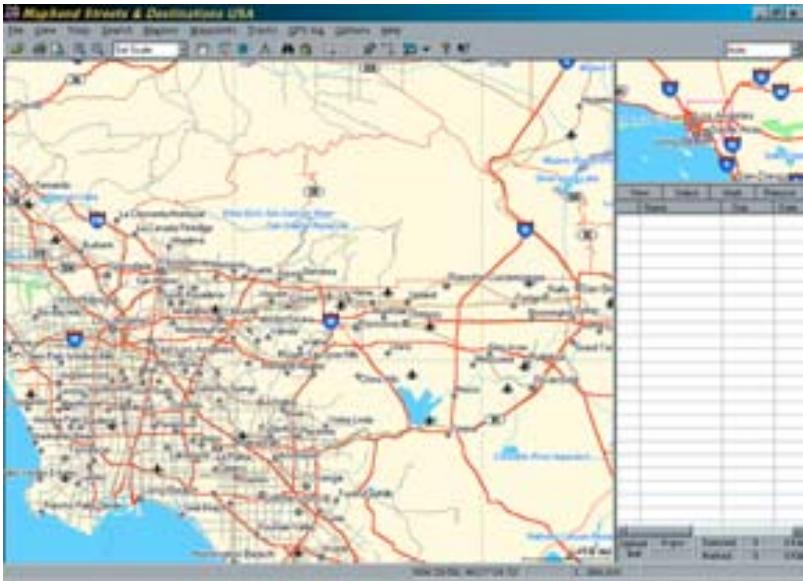

Vous pouvez modifier à nouveau cette région. Pour déplacer la région, placez le curseur à l’intérieur de la région et déplacez-la à l’aide du bouton gauche de votre souris. Pour modifier la taille de la région, placez le curseur sur l’un des points noirs situés aux angles ou sur les côtés de la région, cliquez avec le bouton gauche de la souris et augmentez ou diminuez la taille de la zone définie. Couper une région : Sélectionnez l’outil “Cut Region” (découper la région). Vous serez invité à donner un nom à cette région. Choisissez un nom qui vous aidera à savoir à quelle partie du pays correspond cette région. Dans cet exemple, nous avons utilisé le nom “socal”. Après lui avoir donné un nom, la région est ajoutée à la liste qui figure à droite de l’écran. À partir de la liste de régions, cliquez avec le bouton gauche de la souris en face du nom de celle que vous souhaitez télécharger. Remarque : La zone changera de couleur à l’intérieur de la région, de manière à vous donner une indication graphique sur la ou les régions téléchargées.
Télécharger la carte vers l’unité GPS, vers le programmateur pour carte SD ou l’enregistrer sur le disque dur. Choisissez de télécharger vers l’unité GPS et appuyez sur “Next” (suivant). MapSend® interrogera alors les ports COM pour trouver le récepteur Meridian. Lorsqu’il aura trouvé le bon port COM, un message vous l’indiquera à l’écran. Cliquez sur “Next”. La région de la carte sera téléchargée sur votre récepteur Meridian. Allumez maintenant votre Meridian à l’écran Carte et faites un zoom arrière sur la carte dont avez téléchargé une région. Lorsque le niveau de zoom arrière sera suffisant, vous verrez les contours d’un cadre. Ce cadre représente la région que vous venez de télécharger. Cette partie de la carte contient à présent le détail des rues et des informations sur les points d’intérêt.
Magellan propose des cartes mémoires de 8, 16, 32 et 64 Mo. Ajouter une carte mémoire à votre Meridian vous permettra de télécharger davantage de données sur le Meridian depuis n’importe quel CD-ROM MapSend® de Magellan. Pour installer ou retirer la carte mémoire : 1. Éteignez le Meridian. 2. Retirez le couvercle des piles. 3. Retirez les deux piles AA. 4. Pour retirer la carte, poussez-la légèrement vers le haut du Meridian. Vous entendrez un léger clic produit par la déconnexion du mécanisme de verrouillage, puis vous sentirez une pression de la carte mémoire contre votre doigt. Laissez la carte mémoire glisser en arrière, vers le compartiment des piles. Continuez de faire glisser la carte mémoire hors de ses glissières et retirez-la en la soulevant. 5. Pour installer la carte, tenez-la entre deux doigts, l’étiquette tournée vers vous. Placez le haut de la carte dans les glissières qui se trouvent dans le compartiment des piles. Poussez doucement la carte mémoire vers le haut du récepteur Meridian jusqu’à ce que vous la sentiez se fixer dans son emplacement. Ne forcez pas sur la carte mémoire car vous risqueriez d’endommager la carte et/ou le récepteur Meridian. 6. Replacez les piles dans leur compartiment. Veillez à respecter la polarité. 7. Remettez en place le couvercle du compartiment des piles. 8. Allumez le récepteur GPS Meridian.

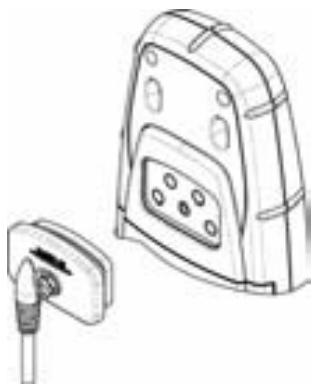

Socle de fixation. Placez le Meridian sur le socle, en insérant d’abord le bas. Enclenchez le Meridian en le poussant vers le bas de manière à ce que le loquet de blocage se mette en place. Connectez le câble en le faisant passer à travers l’ouverture située au bas du socle de fixation. Bien que cela soit plus sûr, vous n’êtes pas obligé de serrer la vis imperdable sur le récepteur.
Serrez la vis imperdable fixée à la prise, au dos du récepteur.
Attention : Ne contournez pas la ferrite, car vous risqueriez d’endommager votre unité et d’invalider la garantie. Trou de montage Prise de courant
Coupez ici Disposition des broches pour la connexion de données (câbles PC et données uniquement) Voici la disposition des broches pour le connecteur femelle à 9 broches. Broche 2 : Sortie de données Broche 3 : Entrée de données Broche 5 : Terre Code couleur du câblage Alimentation GPS (tout se passe donc pour les récepteurs comme s’il y avait des satellites GPS supplémentairs toujours visibles), mais aussi les informations d’intégrité et de corrections reçues de leur réseau d’observation. L’ensemble permet aux utilisateurs équipés d’un récepteur conçu pour ces services de disposer, non seulement d’au moins un satellite supplémentaire, toujours utile dans les endroits où la visibilité vers le ciel peut être réduite, mais aussi d’alarme en cas de mauvais fonctionnement. Le système WAAS est américain. Il permet d’améliorer la précision du GPS pour améliorer encore le signal civil standard. WAAS a été développé par le FAA (Administration Fédérale de l’Aviation américaine) pour garantir la précision qui s’avère nécessaire aux avions pour effectuer leurs approches lors des atterrissages. WAAS améliore l’exactitude du GPS en calculant les erreurs dans le signal GPS sur plusieurs stations de contrôle dans le pays et en transmettant ensuite les corrections d’erreur aux satellites spéciaux WAAS. Ensuite, ces satellites annoncent les corrections d’erreurs aux récepteurs GPS autour du monde quand ils sont habilités WAAS. WAAS est un service gratuit et, à l’exception de deux satellites additionnels affichés sur l’écran Etat des satellites, il vous apparaîtra comme étant transparent. Vous n’avez besoin de rien d’autre, tout est prêt à fonctionner. Le système WAAS sera pleinement opérational en 2003. EGNOS est l’équivalent du WAAS pour les pays européens. Le système EGNOS, qui offrira une précision de 5 mètres environ, sera opérationnel en 2004. Il constitue une première étape vers GALILEO, futur système européen de navigation globale par satellite. Quel degré de précision aura mon récepteur GPS avec WAAS ? Le FAA indique que la précision prévue peut être améliorée d’environ 7 mètres verticalement et horizontalement. Nos propres tests indiquent que les récepteurs Magellan GPS obtiennent en général des améliorations de précision d’environ 3 mètres. Vous pouvez compter sur ce niveau d’exactitude à 95% du temps pendant lequel vous recevez les signaux WAAS. WAAS peut-il rencontrer certains problèmes ? La couverture du signal obtenu avec WAAS n’est pas globale comme pour les satellites GPS. Dans quelques endroits, la réception les signaux WAAS peut être difficile et intermittente. De plus, WAAS est un système relativement nouveau et se trouve encore dans sa phase de développement. Ainsi, il se pourrait que vous éprouviez occasionnellement des pannes de service. Même pendant ces pannes, votre récepteur GPS fonctionnera toujours, en faisant le point et en vous aidant à vous rendre là où vous voulez en utilisant les signaux GPS. La seule différence est que vous n’obtiendrez pas la précision qui est liée au WAAS. Vous pouvez compter voir ces pannes diminuer au fur et à mesure que le système se perfectionnera et se stabilisera. Pour obtenir davantage d’informations sur WAAS, vous pouvez visiter la section du site Internet FAA sur leur système WAAS : http://gps.faa.gov/programs/WAAS/waas.htm. Pour obtenir davantage d’informations sur EGNOS, vous pouvez visiter la section du site Internet de l’ESA (Agence Spatiale Européenne): http://www.esa.int/navigation. 92
Grande-Bretagne, similaire aux UTM. Utilisé avec le datum GRB36.
