SB 10 - Barre de son HARMAN KARDON - Notice d'utilisation et mode d'emploi gratuit

Marque	Harman Kardon
Modèle	SB 10
Type de produit	Barre de son avec caisson de grave actif
Réponse en fréquence	45 Hz - 20 kHz (-6 dB)
Haut-parleurs de la barre	3 voies : 2 tweeters à dôme soie 19 mm blindés, 3 woofers cône papier 76 mm blindés (1 gauche, 1 droite, 2 au centre)
Puissance recommandée (barre)	Gauche/Droite : 60 W chacun, Centre : 100 W
Impédance nominale	8 ohms par canal
Haut-parleur du caisson	Cône 200 mm orienté vers le sol
Puissance de l'amplificateur (caisson)	200 W
Dimensions barre (H x L x P)	110 x 920 x 89 mm
Poids barre	3,67 kg
Dimensions caisson (H x L x P)	353 x 267 x 267 mm
Poids caisson	9 kg
Alimentation	CA 100-120 V ou 220-240 V, 50/60 Hz, 200 W (caisson)
Consommation électrique	Veille <1 W, Max 110 W
Fonctions principales	Virtual Surround, montage mural possible, extension 5.1 avec enceintes HKTS 30SAT, caisson avec réglages phase/niveau/bass boost, arrêt automatique
Connectique caisson	Entrée LFE, entrées RCA gauche et droite préamplifiées
Connectique barre	Bornes à ressort
Finition	Placage noir brillant (barre et caisson)
Accessoires inclus	Matériel de montage mural pour la barre de son
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Ne pas exposer à l’humidité, ne pas obstruer les évents, débrancher en cas d’orage ou de non-utilisation prolongée.
Pièces détachées et réparabilité	Pièces détachées disponibles via les centres de service agréés Harman Kardon.
Informations générales	Barre de son 3 haut-parleurs + caisson actif 200 W, conçue pour accompagner un écran plat. Configuration simplifiée.

FOIRE AUX QUESTIONS - SB 10 HARMAN KARDON

Comment installer la barre de son SB 10 ?

Placez la barre de son devant ou sous votre téléviseur, ou fixez-la au mur à l'aide du matériel de montage mural inclus. Branchez le caisson de grave à une prise secteur et connectez-le à la barre via les bornes à ressort. Reliez la barre à votre téléviseur ou amplificateur Home Cinéma.

Puis-je étendre le système SB 10 à une configuration 5.1 ?

Oui, vous pouvez ajouter une paire d'enceintes surround HKTS 30SAT (non incluses) pour créer une configuration 5.1. Le caisson de grave et la barre assurent les canaux avant et central.

Quel est le mode Virtual Surround et comment l'activer ?

Le mode Virtual Surround simule un son surround à partir de la barre de son. Activez-le sur votre récepteur A/V (amplificateur Home Cinéma) pour une expérience audio immersive. Consultez la notice de votre récepteur pour la procédure exacte.

Quelles sont les dimensions exactes de la barre de son ?

La barre de son mesure 110 mm de hauteur, 920 mm de largeur et 89 mm de profondeur. Son poids est de 3,67 kg.

Comment régler les paramètres du caisson de grave ?

Le caisson dispose de commandes de volume, phase et bass boost. Utilisez-les pour adapter le niveau de graves à votre pièce. La connexion d'entrée LFE (Low Frequency Effects) est également disponible pour une intégration optimale avec un amplificateur.

Que faire si le caisson de grave ne s'allume pas ?

Vérifiez que le caisson est branché sur une prise secteur fonctionnelle et que l'interrupteur d'alimentation est en position marche. Si le voyant ne s'allume pas, vérifiez le fusible ou contactez le service après-vente.

La barre de son est-elle compatible avec tous les téléviseurs ?

La barre de son SB 10 est conçue pour s'associer à tout téléviseur à écran plat via une sortie audio (jack, optique, HDMI ARC selon votre configuration). Vérifiez les sorties disponibles sur votre téléviseur.

Comment nettoyer la barre de son et le caisson ?

Utilisez un chiffon doux et sec pour essuyer les surfaces. N'utilisez jamais de produits chimiques, d'alcool ou de chiffons humides, car cela pourrait endommager la finition laquée.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 1 watt, ce qui respecte les normes d'économie d'énergie. La consommation maximale est de 110 watts.

Où puis-je trouver des pièces détachées pour le SB 10 ?

Les pièces détachées sont disponibles auprès des centres de service agréés Harman Kardon. Consultez le site web Harman Kardon ou contactez le service client pour obtenir la liste des revendeurs.

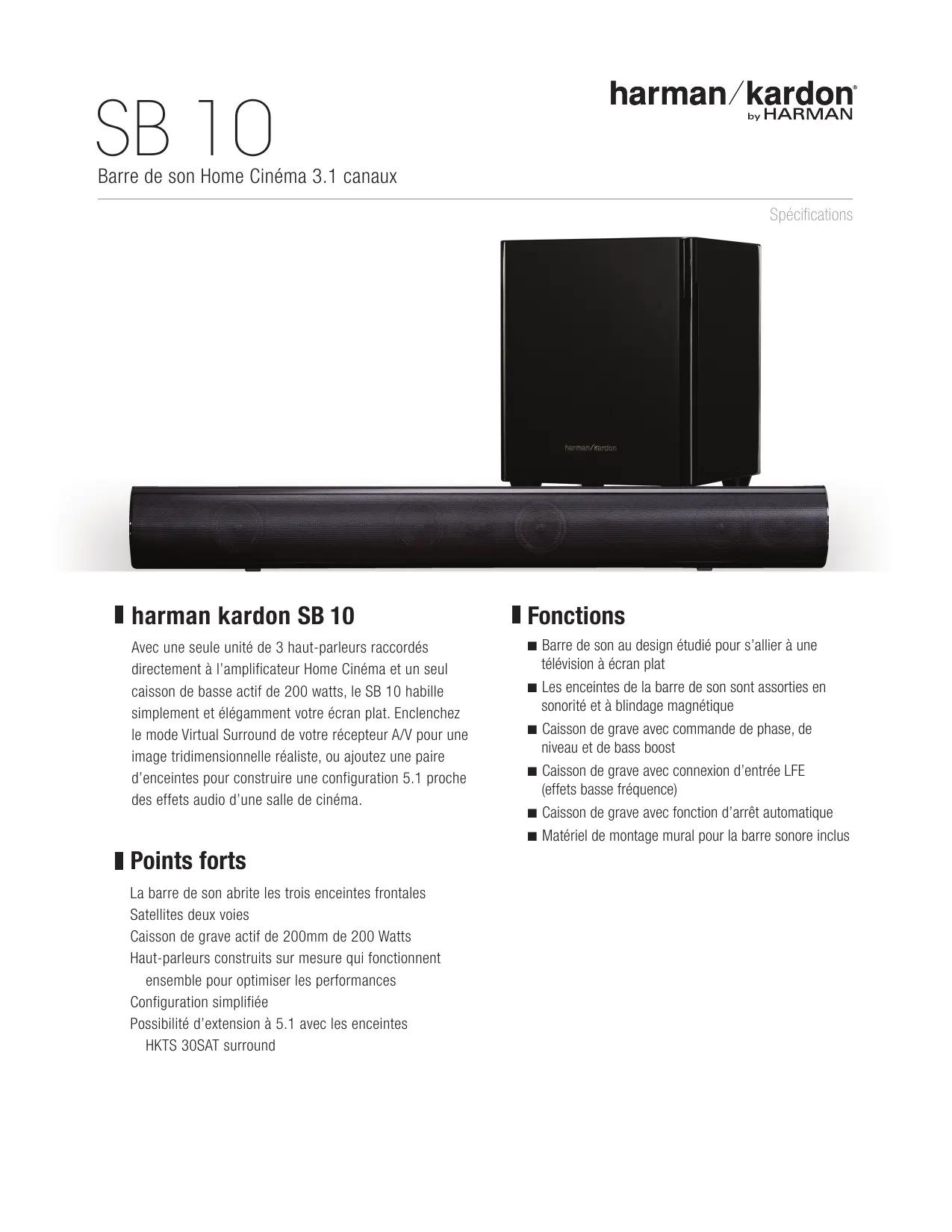

MODE D'EMPLOI SB 10 HARMAN KARDON

Avec une seule unité de 3 haut-parleurs raccordés directement à l'amplificateur Home Cinéma et un seul caisson de basse actif de 200 watts, le SB 10 habille simplement et élégamment votre écran plat. Enclenchez le mode Virtual Surround de votre récepteur A/V pour une image tridimensionnelle réalisée, ou ajoutez une paire d'enceintes pour construire une configuration 5.1 proche des effets audio d'une salle de cinéma.

Points forts

La barre de son abrite les trois enceintes frontales Satellites deux voies Caisson de grave actif de 200mm de 200 Watts Haut-parleurs construits sur mesure qui fonctionnement ensemble pour optimiser les performances Configuration simplifiée Possibilité d'extension à 5.1 avec les enceintes HKTS 30SAT surround

Fonctions

• Barre de son au design étudié pour s'allier à une télévision à écran plat
• Les enceintes de la barre de son sont assorted en sonorité et à blindage magnétique Caisson de grave avec commande de phase, de niveau et de bass boost Caisson de grave avec connexion d'entrée LFE (effets BASSE FREQUENCY) Caisson de grave avec fonction d'arrêt automatique Matériel de montage mural pour la barre sonore inclus

Système SB 10

Réponse fréquence : 45Hz - 20kHz (-6dB)

Barre de son SB 10

Haut-parleur basse fréquence : Gauche : cône papier de 76mm, blindo vidéo ; Droite : cône papier de 76mm, blindo vidéo ; Centre : deux cônes papier de 76mm, blindés vidéo Tweeter : Gauche : dôme soie de 19mm, blindé vidéo ; Droite : dôme soie de 19mm, blindé vidéo ; Centre : dôme soie de 19mm, blindé vidéo Charge puissance recommandée : Gauche et droite : 60W (l’un) ; Centre : 100W Impédance nominale : 8 ohm (chaque canal) Sensibilité (2,83V/1m) : 84dB (chaque canal) ■ Fréquences de recouvrement : 2,2kHz, 24dB/octave Type de connecteur : bornes à ressort Type d’enceinte : close ■ Finition : plaqué noir brillant Dimensions (H x L x P) : 110mm x 920mm x 89mm Poids : 3,67kg (8,1 lb)

Caisson de grave HKTS 210SUB

Haut-parleur basse fréquence : cône 200mm orienté vers le sol ■ Puissance de l'ampli : 200W Réponse fréquence : 45Hz - 20kHz (-6dB) Commandes : volume, phase, bass boost - Connexions : entrée LFE; entrées pour signal préamplifié RCA gauche et droite Type d'enceinte : close ■ Finition : plaqué noir brillant ■ Alimentation : CA 100 – 120V, 50/60Hz, 200W ou CA 220 – 240V, 50/60Hz, 200W Consommation électrique : <1W en mode de veille; 110W au maximum Dimensions (H x L x P) : 353mm x 267mm x 267mm ■ Poids : 9kg (19,8 lb)

La profondeur est donnée y compris les boutons et les borniers, sauf mention contraire. La hauteur est donnée y compris les pieds et le châssis, sauf mention contraire.
